Замена лампочек в панели приборов на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Лампочки в панели приборов – играют неотъемлемую часть, вить когда темно в автомобиле, кнопки должны хоть как то подсвечиваться и если кнопки будут без подсветки, то во-первых будет не удобно очень в тёмное время суток, так как кнопок просто видно не будет и во-вторых вид у панели будет более скромный, вить согласитесь, когда кнопки светятся, панель гораздо интересней смотрится, но кроме кнопок, в панели есть и другие элементы которые так же подсвечиваются, одним из самых главных таких элементов является комбинация приборов, внутри неё тоже лампочки присутствуют, благодаря ним подсвечивается вся комбинация приборов, все индикаторы в ней, более подробно увидеть всё это Вы можете на фото ниже, идём дальше, у всех ламп есть свойства перегорать и поэтому не редки случаи когда приходят в негодность лампы кнопок или же лампы которые в комбинации установлены, после этого в ночное время суток панель уже не так красиво выглядит, как должна, а если лампы в комбинации приборов выходят из строя, такие как лампа давления масла например, то в этом случае вообще нужно будет бить тревогу, потому что когда не работают такие необходимо важные индикаторы панели, эксплуатация автомобиля попросту опасна, а понять это легко, если говорить именно об индикаторе давления масла, то он должен загораться когда ключ повернут в положении старта и при пуске двигателя он выключается, если он не включается совсем, то либо датчик неисправен, либо же сама лампа, но как правило лампа у таких важных индикаторов выходит редко из строя, потому что они горят очень короткое время.

Примечание!
В этой статье мы с Вами разберём все лампы которые находятся в панели и объясним как их заменить, для этого Вам понадобится: Отвёртка, новые лампы и время с терпением, потому что такая работа выполняется не за две минуты (Если об комбинации приборов говорить), а гораздо дольше, так как в этом случае пол торпеды разобрать ещё придётся, кстати возможно ещё плоскогубцы тонкие Вам понадобятся, потому что в комбинации приборов есть несколько патронов с лампами, до которых очень трудно добраться (Они в глубине) и если пальцы большие, то кроме плоскогубец никак Вы патрон извлечь не сможете!

Краткое содержание:

• Замена лампочек в панели приборов
• Дополнительный видео-ролик

Где находятся лампочки в панели приборов?
В автомобилях семейства Самара 2 не мало лампочек в торпеде расположено, но хотя и в таких автомобилях как ВАЗ 2110, приоры и так далее, их не меньше, про кнопки и про комбинацию приборов Вы уже всё поняли, но кроме этих элементов лампочки ещё присутствуют в прикуриватели и печки, все эти лампочки можно найти с обратной стороны, вот к примеру, чтобы найти лампу печки, нужно будет усики пластмассовые снять которые на рычажках стоят, потом поддеть саму пластмасску и полностью снять её с торпеды, тем самым Вы доберётесь до лампы печки, с прикуривателем похожая ситуация, лампа с патроном стоит в его задней части, но Вы его достать не сможете, поэтому чтобы сменить лампу, нужно будет боковую накладку снять с водительской стороны и там уже Вы сможете разыскать и патрон прикуривателя и лампу и произвести их замену, об этом в данной статье мы более подробно говорить будем (Будет это чуть ниже).

Когда нужно менять лампочки в панели приборов?
Их нужно менять в случае выхода из строя, понять это легко, просто не будет гореть тот прибор под которым лампа располагается, в некоторых случаях автолюбители ещё производят замену ламп с целью поставить лампы другого цвета или светодиодные (Они светят ярче), ярким примером где установлены лампы другого цвета в комбинации приборов, Вы можете увидеть на фото, которое изображено ниже, но к выбору ламп подходите ответственно и учитывайте те факты, что бывают такие цвета которые вообще не видно в ночное время суток, а так же есть такие цвета, которые наоборот режут глаза и отвлекают от дороги и самое главное, мы не рекомендуем Вам ставить лампы другого цвета на что то важное, на индикатор давления масла например или на индикатор заряда АКБ, там должны стоять либо белые лампы, либо красные, они будут выделять эти индикаторы, если с генератором или же с движком что ни будь случиться.

Примечание!
Кстати, Вы же уже в курсе что когда поворачиваешь ключ в зажигании, все лампочки загораются, тем самым можно понять есть ли перегоревшие лампы или же нет их, ну и конечно же это говорит об исправности тех датчиков, индикаторы у которых загораются, но есть одна хитрость, опытные автолюбители которые уже продолжительное время ездят за рулем, на нее не попадутся, но вот девушек или же начинающих водителей легко обмануть, в общем, когда автомобиль не исправен, лампы просто выкручивают, чтобы при заведении автомобиля, на комбинации приборов лишних индикаторов не горело, поэтому когда повернёте ключ в зажигании, проследите за тем чтобы все те индикаторы которые должны загореться, загорелись, мы это говорим к тому, чтобы при покупке Б/У автомобиля Вы или какие ни будь Ваши знакомые не попались на этом!

Замена ламп в комбинации приборов:

1. Начнём с самого важного, с комбинации, в ней то и меняют автолюбители чаще всего лампы, скажем на личном опыте, заменять лампы легко, но тяжело снимать все детали торпеды, потому что чтобы добраться до комбинации приборов, нужно центральную консоль торпеды снять, а на это нужно время, приступим, в начале операции усядьтесь по удобней в автомобиль и возьмите в руки отвёртку, в ногах, с водительской стороны и с пассажирской, выкрутите пару винтов крепления нижних накладок и снимите их, отложив в сторонку (см. фото ниже, пример на фото приведён на водительской нижней накладки).

2. После того как доступ к винтам крепления центральной консоли открыт, при помощи отвёртки отверните их (Всего винта два, с водительской стороны один и с пассажирской, см. фото ниже), на этом всё, можете считать что с нижней частью закончили, переходите к верхней.

3. По поводу верхней части центральной консоли, в общём возьмите плоскую отвёртку и при помощи неё, снимите маленькую накладку, как это на фото показано, под ней будет винт под крестообразную отвёртку, так вот возьмите ту отвёртку которая будет нужна и выкрутите этот винт полностью и переходите к завершению.

4. А в завершение, без отвёрток, чисто руками, снимите ручку включения вентилятора отопления и все три пластиковых накладки, которые закрепляются на рычажках, но только они крепятся фиксаторами, поэтому тянуть их изо всех сил не надо, в этом случае кстати понадобится отвёртка, фиксаторы располагаются на концах этих пластиковых накладов, присмотревшись их можно увидеть.

5. Ну и всё практически, отвёрткой ещё пару винтиков выверните (см. фото ниже, это на правой части), точно так же винты ещё ближе к левой части автомобиля будут находится, их тоже отверните и аккуратно потянув всю центральную консоль на себя, её снимите, отсоединять ничего не нужно от обратной стороны консоли, просто чуть вперёд вынесите её и положите на руль или куда ни будь ещё (Главное чтобы Вы достать до комбинации приборов могли), будьте осторожны, не порвите провода которые подсоединяются к кнопкам, с обратной стороны консоли.

Примечание!
Вы можете конечно отсоединить все провода если хотите, но это уже чисто на ваше усмотрение, сразу подметим, если будете отсоединять работа затянется, при обратном подсоединении проводов, не перепутайте их и прежде чем ставить центральную консоль, включите свет и тем самым Вы узнаете все ли кнопки будут гореть, при необходимости это исправите!

6.

Комбинация приборов тоже крепиться на винтах, они боковые, отверните их крестообразной отвёрткой и полностью снимите комбинацию приборов со своего посадочного места, потянув для этого её на себя, но только будьте осторожны резко дергать за неё, с обратной стороны к комбинации приборов подсоединяются колодки с проводами, их отсоедините и положите аккуратно на торпеду и проследите за тем чтобы колодки во внутрь торпеды не провалились, а то потом доставать будете, а это опять же потерянное время.

Примечание!

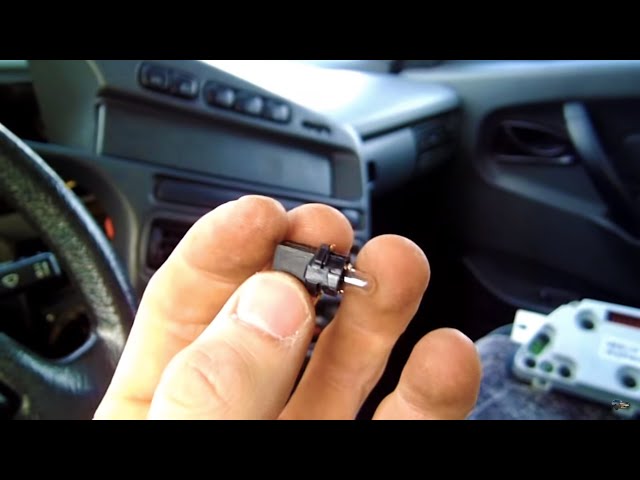

Для того чтобы вынуть лампы из комбинации приборов, нужно будет сперва вынуть нужный Вам патрон (Потому что лампы в патронах располагаются), для этого патрон повернуть нужно будет против часовой стрелки и извлечь его, лампочку же чтобы вынуть, поддеть придётся медные пластинки и потянув за неё, она вынется из патрона (Можно так же лампу с патроном в магазине приобрести уже в сборе)!

7. На этом всё, устанавливайте лампы, проверяйте работу, если всё работает то центральную консоль ставьте на своё место, если она у Вас скрипит или дребезжит на кочках, её проклеить можно будет, более подробно как это сделать смотрите в ролике ниже (Только это видео к ВАЗ 2109 относится, но принцип по сути тот же самый):

Замена ламп в кнопках, в печки и в прикуриватели:

1. Начнём со снятия, для того чтобы снять кнопки которые располагаются выше БК (Бортовой Компьютер), нужно будет вынуть сам БК (см. фото ниже) или если у Вас в автомобили он не предусмотрен (Вместо него заглушка будет), то подковырнуть и снять эту заглушку, после чего просунуть руку в открывшийся проём и тем самым отсоединить колодку проводов от нужной кнопки (Можно не отсоединять, если Вам не удобно), затем выдавить кнопку наружу, преодолев усилие фиксаторов, если будет возможно то нажмите на них, таким образом кнопку Вы извлечёте.

Примечание!
После того как кнопка будет извлечена, её необходимо заменить на другую, если Вы решите её заново пересветить (Другой цвет захотели например или у Вас нет денег на новую кнопку), то в таком случае повозиться немного придётся, более подробно о том как пересветить кнопку, смотрите в видео-ролике ниже, ну а вообще, автолюбители их чаще всего заменяют на новые!

2. По поводу прикуривателя и печки, в общём если с лампой прикуривателя работать, то там нужно будет с водительской стороны внизу открутить пару винтов и снять накладку (Как это сделать было описано в пункте 1, в рубрике: «Замена ламп в комбинации приборов»), затем отсоединив от прикуривателя колодку проводов, извлеките лампу в сборе с патроном и осуществите её замену на новую лампу (см. маленькое фото), для осуществления замены подсветки печки, снимите пластиковые накладки с рукояток печки (Читайте пункт 4 выше) и подковырнув отвёрткой облицовочную накладку (см. большое фото ниже), снимите её и под ней Вы найдёте патрон с лампой, которую и нужно будет поменять на новую.

Дополнительный видео-ролик:

Как сделать пересвет кнопок ВАЗ 2114 — AvtoTachki

Отечественные автомобили далеки от совершенства. Поэтому многие владельцы постоянно что-то дорабатывают и модернизируют на своей технике. Одним из элементов таких улучшений являются кнопки на передней панели. Пересвет кнопок ВАЗ 2114 позволяет изменить цвет их свечения и преобразить салон, сделать его более привлекательным и отличным от обычного.

Зачем менять подсветку отдельных кнопок на приборной панели ВАЗ 2114

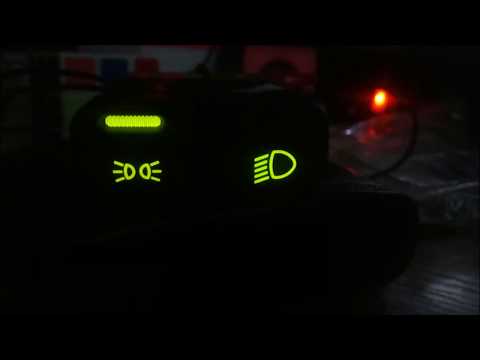

На ВАЗ 2114 подсветка кнопок управления габаритами, ближним светом, передними и задними противотуманными фарами, а также заводского обогрева заднего стекла зеленого цвета. Со временем этот блеск надоедает многим владельцам и возникает желание заменить его на нестандартный. Определившись с такими доработками, нужно определиться: выполнить эту работу самостоятельно или обратиться в сервис. Поскольку процесс замены подсветки кнопок не является сложной процедурой, в большинстве случаев такое обновление проводится автовладельцами своими руками.

Обычная зеленая подсветка кнопок со временем начинает раздражать

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определенных инструментов, материалов и некоторых временных затрат. Для работы вам понадобится следующий список необходимого:

• паяльник с тонким жалом;
• сварка;
• пинцет;
• небольшой нож или плоская отвертка;
• светодиодные элементы нужного цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, старые и новые. В первом случае в качестве элемента подсветки используются небольшие лампочки или светодиоды, а во втором – пластины с впаянными SMD-светодиодами.

В качестве элементов подсветки на кнопках можно использовать лампочки, светодиоды и smd элементы

Каждая кнопка оснащена двумя светодиодными элементами: один отвечает за подсветку кнопки, а второй указывает на активацию той или иной функции. Исключением является кнопка ближнего света, которая не имеет светодиодного индикатора питания. Поэтому, если планируется замена светодиодов на всех пяти кнопках, потребуется приобрести 9 элементов подсветки. Определить тип последнего можно только после разборки кнопки. Для приведенного выше примера необходимы светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании штатных светодиодов в цепи питания (прямо на кнопке) рекомендуется дополнительно установить резистор сопротивлением от 500 Ом до 1 кОм, что предотвратит перегорание элемента.

Чтобы светодиод не перегорел, рекомендуется последовательно установить резистор

Светодиоды лучше покупать с небольшим запасом, так как есть вероятность повредить элемент при установке.

Как снять кнопки

Чтобы снять кнопки передней консоли, выполните следующие действия:

1. Снимите отрицательную клемму аккумулятора.
2. Снимаем штекер с бортового компьютера или с самого БК, если он установлен. Для этого просто зацепите его пальцем и потяните на себя.
3. Для доступа к тыльной стороне кнопок нужно снять крышку бортового компьютера
4. Просовываем руку в получившееся отверстие и ощупываем тыльную сторону пуговиц.
5. Сняв штекер, тянемся и ищем разъемы с проводами, которые идут к кнопкам
6. Аккуратно нажмите на кнопки.
7. Разбираем кнопки на передней панели
8. Снимаем блоки с проводами.
9. Снимаем накладки с тросиками с кнопок
10. Выполнив необходимые действия с кнопками, установите их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов в старом и новом вариантах кнопок несколько отличается, каждый из процессов следует рассматривать отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок на панели приборов выполните следующую последовательность действий:

1. Тянем за верхнюю часть кнопки и снимаем нажимаемый колпачок.
2. Чтобы снять крышку кнопки, просто потяните ее
3. Вставляем плоскую отвертку в кнопку и снимаем внутреннюю часть. Снимать нужно осторожно, чтобы не потерять пружины.
4. Вставляем маленькую плоскую отвертку и снимаем внутреннюю часть кнопки
5. Определяем полярность светодиодов мультиметром.
6. С помощью мультиметра определить полярность светодиодов
7. Сгибаем провода и разбираем светодиодный элемент.
8. Подгибаем выводы и вынимаем штатные сетдиоды
9. Загибаем провода новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем провода бокорезами до нужной длины.
10. Сгибаем пинцетом провода новых светодиодов и вставляем в коробку
11. Установите кнопку в обратном порядке.

Аналогично меняются светодиоды всех кнопок на панели приборов.

Пересвет кнопок нового образца

В современных кнопках меняем светодиоды так:

1. Разбираем кнопку, как и в предыдущем пункте.
2. После вскрытия находим плату с установленными светодиодами. Определяем полярность элементов и припаиваем их паяльником с тонким жалом.

3. Паяльником с тонким жалом припаиваем smd светодиоды
4. Вместо них аккуратно установите новые smd-светодиоды нужного по яркости цвета.
5. Устанавливаем новый вместо впаянного светодиода
6. Собираем кнопку.

Для удобства замены светодиодов плату можно снять с кнопки. В зависимости от самой кнопки плата может быть вставлена ​​или припаяна на ножки.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента. Отсутствие светодиода индикации включения ближнего света фар доставляет неудобства многим автолюбителям. Это связано с тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, вам понадобится аналогичная кнопка, из которой будут удалены нужные детали. Сам процесс проверки состоит из следующих этапов:

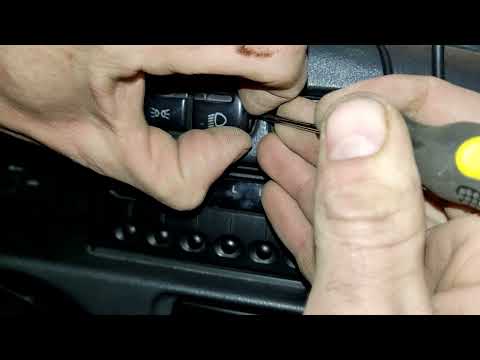

1. Снимите кнопку с панели.
2. Кнопка включения габаритов и ближнего света выполнена в виде единого элемента
3. Поддеваем минусовой отверткой ключи, вытаскиваем их и видим, что светодиод изначально отсутствует.

4. Используйте маленькую отвертку, чтобы приподнять и удалить ключи
5. Разбираем корпус кнопок, отжимая защелки отверткой. На этом этапе кнопки должны находиться в нажатом положении.
6. Разбираем пару запасных проводов кнопки и контакты, после чего устанавливаем их в корпус дорабатываемого элемента.
7. С запасной кнопки перекомпоновываем контакты и выводы на ту, которая дорабатывается
8. Мы вынули из запасной кнопки плату с двумя светодиодами и заменили ее платой с одним светодиодным элементом.
9. Для обновления кнопки используем плату с двумя светодиодами
10. С помощью паяльника прикрепляем плату к новым выводам.
11. После установки пластины на кнопку припаиваем ее к выводам
12. Для подачи питания на новые контакты соединяем контакты медным проводом согласно фото.
13. Для подачи питания на новые контакты необходимо выполнить правильное подключение
14. С помощью острого ножа или отвертки проткните отверстие в крышке кнопки.
15. Дорабатываем крышку, сняв небольшой кусочек пластика в нужном месте
16. Собираем деталь в обратном порядке и устанавливаем на место.
