Замена направляющих суппорта Рено Логан, как и замена скобы – качественно и недорого в СПб

Систематическая езда по неровному дорожному покрытию создаёт большую нагрузку на участки ходовой части и передней подвески автомобиля. Через некоторый интервал пробега образовываются люфт, трещины, сколы, прочие дефекты, снижающие работоспособность технического средства.

Так, например, в работе тормозного суппорта появляется люфт направляющих втулок, металлический стук и клацанье прижимной пластины. Неисправность на начальном этапе не несёт негативных последствий, но в последующем возможны осложнения и снижение эффективности торможения.

При выявлении первых признаков неисправности следует незамедлительно обратиться в сервисный центр для проведения диагностических работ с последующей заменой изношенных деталей. Допускается самостоятельное устранение поломок, но желательно наличие опыта, что имеется далеко не у каждого владельца. Часто непрофессиональное вмешательство заканчивается более серьёзной поломкой и обращением в СТО.

Наши услуги, когда нужен ремонт Рено Логан, ремонт суппорта и замена скобы

Мастерская предлагает широкий спектр услуг по ремонту технических средств различных марок и модификаций, в том числе и Рено Логан. Наиболее востребованы те работы, которые связаны с ходовой частью и тормозной системой, в том числе:

• диагностика целостности фрикционных накладок;
• профилактика тормозного суппорта;
• замена скобы суппорта Рено Логан;
• замена опорного подшипника;
• прокачка тормозной системы;
• подтяжка рулевой рейки.

Проводим работы по устранению поломок, связанных с двигателем, трансмиссией автоматического, механического типов, ходовой частью, передней и задней подвесками, системой рулевого управления. Подготавливаем автомобиль к проведению покрасочных работ, грунтовке, шпатлёвке, нанесению слоёв лака на поверхность.

Наши мастера выполняют работы качественно и быстро, благодаря многолетнему стажу работы по профилю.

Оснащение СТО современным диагностическим оборудованием позволяет максимально полно и оперативно проводить осмотры технических средств, тем самым снижая очереди и ускоряя потоки авто. Гибкая ценовая политика на услуги, индивидуальный подход в работе с клиентами привлекают новых посетителей, распространяются положительные отзывы о нашем сервисе.

Признаки поломки суппорта и его составных элементов на Рено Логан

Конструкция тормозного суппорта автомобиля Рено Логан состоит из направляющих, корпусной основы, цилиндра, тавотниц, патрубков подачи тормозной жидкости, тормозных колодок. Каждый из перечисленных механизмов потенциально может выйти из строя, прийти в непригодное состояние по ряду причин. Своевременно идентифицировать неполадку можно по следующим неисправностям:

• стук в процессе движения на машине;
• снижение эффективности торможения;
• при нажатии на педаль тормоза автомобиль постоянно уводит в сторону, влево или вправо;
• на дороге с неровным покрытием металлическая пластина тормозного суппорта издаёт звон, лязганье, что указывает на люфт, плохую фиксацию внутри посадочного гнезда.

Из-за чего чаще всего требуется ремонт суппорта Рено Логан?

Частые причины поломок:

• изношенность, длительность срока эксплуатации;
• некачественная установка в процессе предыдущего ремонта;
• механическое повреждение из-за аварии, столкновения, удара, ДТП;
• нарушение технологии изготовления, фактор брака;
• нарушение правил эксплуатации автомобиля, превышение скоростных режимов, транспортировки грузов.

В процессе проведения профилактических или ремонтных работ желательно проверить состояние тормозной жидкости, её цвет. Возможно, потребуется замена. Изготовитель рекомендует проводить обновление каждые 60 000 км. Прозрачный коричневатый цвет – признак качества, тёмный, грязный – непригодность к дальнейшему использованию. По умолчанию заливают жидкость класса DOT-4M.

Диагностика и замена скобы суппорта Рено Логан

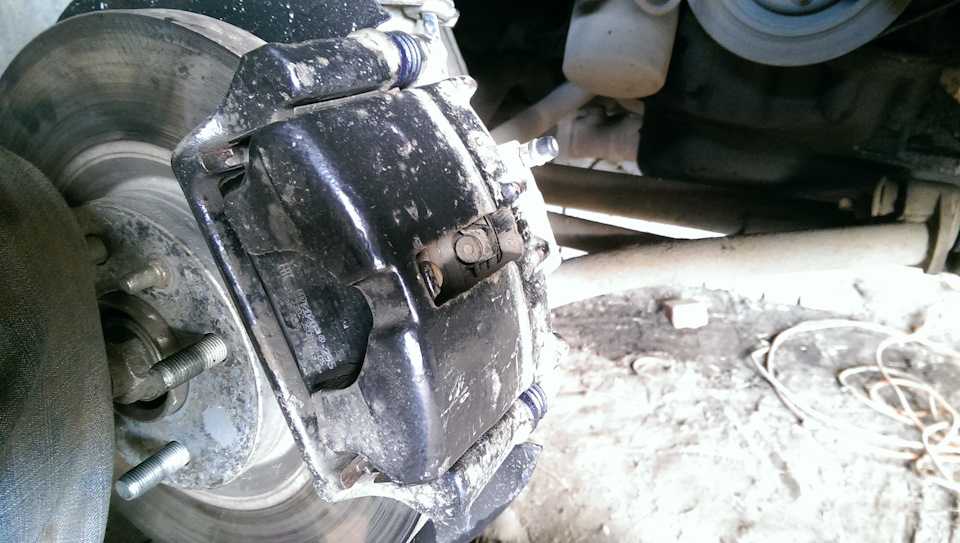

Диагностика будет проведена последовательно как на левом, так и на правом суппорте. В процессе осмотра обязательно проверяется люфт в направляющих, состояние фрикционных накладок, толщина и равномерность износа тормозного диска, видимые явные дефекты.

Изначально следует пошатать из стороны в сторону суппорт, в исправном состоянии люфта быть не должно. Наличие – признак поломки. Толщина колодок не должна быть меньше 0,7 мм. Показатель ниже этой отметки не способен создать эффективное тормозное усилие на цилиндр. Значит, тормозной путь будет увеличен, что недопустимо.

Затем необходима проверка толщины диска. Достаточно замерить её штангенциркулем. Минимально допустимый показатель равен 0,9 мм. На этом диагностика окончена, далее мастер приступает к устранению поломок путём замены двух направляющих.

С этой целью мастер поддомкрачивает нужное колесо, отвинчивает его, отворачивает две направляющие на суппорте. Проводит диагностику, проверяет плотность посадки в гнезде. Параллельно проверяет металлическую прижимную пластину на прочность её фиксации в суппорте, при наличии свободного хода поджимает или устанавливает новую, чтобы не было стука, лязганья. Завершающий этап ремонта: профилактика тормозного цилиндра, плавность его хода укажет на исправное состояние. Прерывистость и тугость – признаки неисправного состояния.

Мастер проводит окончательную замену, профилактику, начинает сборку и установку на автомобиль. Аналогичная процедура проводится со вторым колесом.

Гарантированная замена направляющих суппорта Рено Логан и скоб на наших СТО

В работе с клиентами всегда формируем доступные цены, чтобы стоимость услуг была посильна каждому водителю, который нуждается в ремонте автомобиля. Владельцам Рено Логан предоставляем возможность приобрести качественные и оригинальные запасные части по доступным ценам от изготовителя.

Мастера предоставляют гарантию качества на все виды выполненных работ в рамках заказа. Реализовываемые детали и комплектующие полностью сертифицированы, имеются подтверждающие документы. Длительность срока гарантии подлежит пересмотру при условии предоставления клиентом низкокачественных деталей для установки на автомобиль. Все тонкости и разногласия разрешаются путём проведения переговоров до момента начала работ.

Как снять суппорт на автомобиле ВАЗ 2108, 2109, 21099

Суппорт (тормозной механизм переднего колеса) придется снимать при замене его тормозного цилиндра, замене поврежденных деталей, замене подшипника ступицы переднего колеса, покраске.

Рассмотрим два способа снять суппорт: «быстрый» и «медленный».

Необходимые инструменты

— Рожковые ключи на «13», «14», «15», «17»

— Гранник на «10»

— Шлицевая отвертка

Подготовительные работы

— Вывешиваем и снимаем переднее колесо автомобиля

— Очищаем от загрязнения тормозной механизм переднего колеса

Снимаем суппорт (тормозной механизм переднего колеса) ВАЗ 2108, 2109, 21099

«Быстрый» способ снятия суппорта

В случае если планируется отсоединение тормозного шланга от суппорта, перед снятием рожковым ключом на «14» (в некоторых случаях на «15») ослабляем затяжку наконечника шланга на тормозном цилиндре. Подставляем под суппорт емкость для сбора тормозной жидкости.

1. Через смотровое отверстие суппорта шлицевой отверткой немного раздвигаем тормозные колодки (чтобы они отошли от тормозного диска).

См. фото в начале статьи.

2. Торцовым ключом на «17» отворачиваем два болта крепления суппорта к поворотному кулаку.

Отворачиваем два болта крепления суппорта к поворотному кулаку

К нижнему болту лучше доступ снизу, к верхнему сверху.

3. Снимаем суппорт сдвинув его вверх по тормозному диску.

Снимаем суппорт в сборе подняв его вверх

Если тормозной диск не имеет большой выработки сдвинуть его не сложно.

4. Придерживая ключом на «14» наконечник тормозного шланга вращаем суппорт до полного выворачивания наконечника.

Если необходимо полностью отделить суппорт.

Суппорт ВАЗ 2108, 2109, 21099 снят

«Медленный» способ снятия суппорта

5. Отсоединяем плавающую скобу суппорта.

Отверткой отгибаем края стопорных пластин болтов направляющих пальцев. Придерживая рожковым ключом на «17» направляющий палец, ключом на «13» отворачиваем нижний болт. Поднимаем вверх плавающую скобу поддев ее отверткой. Извлекаем тормозные колодки. Опускаем скобу. Аналогично нижнему, отворачиваем верхний болт и снимаем скобу вместе с тормозным цилиндром. Извлекаем направляющие пальцы из отверстий в неподвижной скобе.

Отворачиваем болты крепления направляющих пальцев

6. Отсоединяем тормозной шланг.

Тормозной шланг придется отсоединять при полном снятии суппорта. В другом случае, например, замены подшипника ступицы, тормозной шланг не отсоединяется, а снятый суппорт отводится в сторону и подвешивается на проволоке. Наконечник шланга отворачивается рожковым ключом на «14». Можно придерживать ключом наконечник, а вращать тормозной цилиндр до полного выворачивания из него наконечника шланга. Под ним имеется медное уплотнительное кольцо. Тормозной шланг перегибаем и фиксируем проволокой, что бы не вытекла тормозная жидкость.

7. Отсоединяем неподвижную скобу суппорта.

Торцовым ключом на «17» отворачиваем два болта крепления неподвижной скобы к поворотному кулаку. Снимаем неподвижную скобу.

Отворачиваем два болта крепления неподвижной направляющей колодок суппорта к поворотному кулаку

8. Отсоединяем тормозной (колесный) цилиндр.

Без необходимости тормозной цилиндр лучше не снимать. Зажимаем плавающую скобу суппорта в тиски и гранником на «10» отворачиваем два винта крепления тормозного цилиндра и отделяем его от скобы.

Все, суппорт ВАЗ 2108, 2109, 21099 полностью снят и разобран.

Собираем и устанавливаем суппорт в обратном порядке. Моменты затяжки болтов крепления неподвижной скобы – 29-36 Н.м, болтов направляющих пальцев – 31-38 Н.м, винтов крепления тормозного цилиндра – 115-150 Н.м.

Если отсоединялся при снятии суппорта тормозной шланг, то после сборки и установки необходимо удалить воздух из тормозной системы («прокачать» тормоза).

Примечания и дополнения

— Тормозной механизм переднего колеса (суппорт) на автомобилях ВАЗ 2108, 2109, 21099 состоит из неподвижной скобы (направляющей тормозных колодок), прикрепленной на поворотном кулаке двумя болтами под ключ на «17» и плавающей скобы, состоящей из скрепленных между собой двумя винтами под гранник на «10» тормозного цилиндра и собственно суппорта.
