Стучит рулевая рейка Ваз 2114 – основные причины как подтянуть

Стук в рулевой рейке Ваз 2114 заставит понервничать любого водителя, поскольку это может не только ударить по кошельку, но и ударить буквально – ездить с возможно неисправным рулевым не самое безопасное занятие. Следовательно, надо разобраться, почему стучит рулевая рейка на Ваз 2114.

Почему стучит рулевая рейка Ваз 2114 – основные причины

Если стучит рулевая рейка Ваз 2114, на то может быть несколько причин:

1. Слабо затянуты крепежные соединения рулевого.
2. Износилась пластмассовая опорная втулка, и образовался люфт.
3. Люфт в подшипниках первичного вала.
4. Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
5. Болтается поджимной сухарь, который стучит по корпусу рулевой рейкииз-за выработки и износа антифрикционной накладки.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как подтянуть рулевую рейку Ваз 2114 и зачем это необходимо Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Видео: Нюансы подтяжки рулевой рейки Ваз 2114

Рулевая рейка Ваз 2114 – симптомы поломки

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

2. Увеличенный люфт рулевого колеса.
3. Слишком тугое или слишком свободное вращение рулевого колеса.
4. Утечка смазки через сальники и кожухи рейки.
5. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

2. Демонтируем защиту картера и брызговик двигателя снизу.
3. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
4. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

5. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
6. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

7. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
8. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма.

Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Видео: Как избавиться от стука в рулевой рейке Ваз 2114

Признаки неисправности рулевой рейки — причины поломки рулевой рейки

Перед тем как разбираться с признаками неисправной рейки, напомним в двух словах для чего она нужна и как устроена.

Принцип работы рулевой рейки

Простыми словами — это устройство, соединяющее колеса с рулем. Водитель крутит руль и через рулевой вал усилие передается на шестерню, которая вращает зубчатый вал и двигает рулевые тяги, а они поворачивают колеса.

Виды рулевых реек

1. «Механические» рулевые рейки первыми появились на машинах и еще встречаются в некоторых новых машинах эконом-сегмента. Тут колеса поворачивает сам водитель, с силой налегая на рулевое колесо. Зубчатая шестерня приводит в движение зубчатую рейку, двигая влево или вправо рулевые тяги.
2. Рулевая рейка с гидроусилителем. Здесь на помощь водителю приходит гидравлический насос, работающий от двигателя. Он двигает рулевую рейку с помощью масла.
3. Рейка с электроусилителем. Вместо масла тут работает электромотор, который может быть установлен на рулевом валу, на шестерне рулевого механизма или на зубчатой рейке.

Перечислим самые распространенные признаки неисправности рулевой рейки, укажем причины неполадок и способы ремонта.

В списке проблем:

• стук в рулевой рейке, который может появляться на кочках и исчезать на ровной дороге или в повороте;
• вибрации на руле во время движения машины;
• неожиданно «тугой» руль при резком вращении;
• посторонние звуки, доносящиеся со стороны рейки во время движения авто, особенно отчетливые при езде по плохой дороге;
• самопроизвольный поворот руля;
• чересчур легкое движение руля или его люфт;
• полное отсутствие или слабый возврат руля в исходное положение;
• несоответствие поворота руля углу поворота колес.

Основные причины неисправности рулевой рейки

• Коррозия для всех рулевых механизмов страшнее других проблем. Чаще всего она возникает из-за негерметичных пыльников — резиновых кожухов, прикрывающих движущиеся части рейки. После ремонта их крепят пластиковыми хомутами, а не штатными металлическими затяжками, потому что так быстрее и герметичность теряется. Или они рвутся со временем, потому что любая резина в нашем климате быстро приходит в негодность. Железо под такими пыльниками начинает корродировать из-за грязи и конденсата. Зубья покрываются налетом и эти повреждения в запущенных случаях не убираются шлифовкой. Симптомы «ржавой» болезни: рулевое устройство начинает стучать, а руль люфтит. Иногда ржавчиной зарастает рулевой вал рейки. В гидравлической рейке от этого начинается течь, а электромеханика держится до последнего, а потом за секунду  выходит из строя.
• Частая проблема у рулевых реек с гидроусилителем — износ картера распределителя. Во время работы в масле появляются частички металла, которые разносятся жидкостью по всему узлу, изнашивая стенки картера.
• Естественный износ зубьев — еще одна проблема в этом списке. Обычно их не восстанавливают. Еще зубья могут сломаться. Беда может случиться с шестерней, рейкой или со всеми сразу.
• В гидронасосах обычно меняют сальники и разные резинки. Клапана и другие части агрегата редко чинят, потому что заменить все сразу обычно дешевле. Насосы часто выходят из строя из-за дрифта. Когда руль долго находится в крайнем положении, а двигатель ревет на максимальных оборотах, в узле создается повышенное давление. Расходный клапан не успевает сбросить масло и наступает перегрев рабочих поверхностей насоса.

Как предотвратить поломку рулевой рейки?

Тут совет будет универсальный: диагностика, техническое обслуживание, профилактика. Чем раньше заметите признаки проблемы, тем проще будет устранить причину. Запущенные случаи превращаются в дополнительные траты. Как только появилось что-то похожее из раздела про признаки — езжайте к специалистам и проверяйте рулевую рейку. Главное, чтобы мастера знали технические особенности вашей машины и у сервисного центра были хорошие отзывы. Совсем хорошо, если это официальный дилер вашей марки, мастера которого работают по стандартам, а не «как удобнее», и знают все технические особенности машины. Или если это сервис, специализирующийся на ремонте реек.

Факт. Раньше рулевые рейки считались обслуживаемыми. Их чинили, делая замену отдельных частей. Так продолжалось до середины нулевых, а потом все чаще этот узел стали называть необслуживаемым. Продажу оригинальных деталей производители прикрыли, а восстановление рулевых реек сделали вне закона, говоря, что это плохо влияет на безопасность управления. В этой ситуации есть пара нюансов. Во-первых, для большинства автомобилей рейки изготавливают сторонние производители, которые все также делают запчасти. Во-вторых, сам этот узел почти не меняется со временем, поэтому на некоторые свежие машины подходят детали из прошлого.

Снятие и ремонт рулевой рейки ВАЗ 2110 своими руками

Каждый автолюбитель в государстве, владеющий десятой моделью «жигуля», сталкивается с вопросом неисправности рейки руля управления. При появлении подобного дефекта машина плохо «слушается» во время движения, особенно когда движется по неровной поверхности дороги. Появляется сильный люфт, отдающийся на рулевое колесо.

Кроме этого данная неисправность отражается на работоспособности передней оси. Она создает звук, от которого не защищает звукоизоляция. Перечисленные факторы указывают, что необходимо на ВАЗ2110 ремонтировать рулевую рейку или проводить замену механического узла.

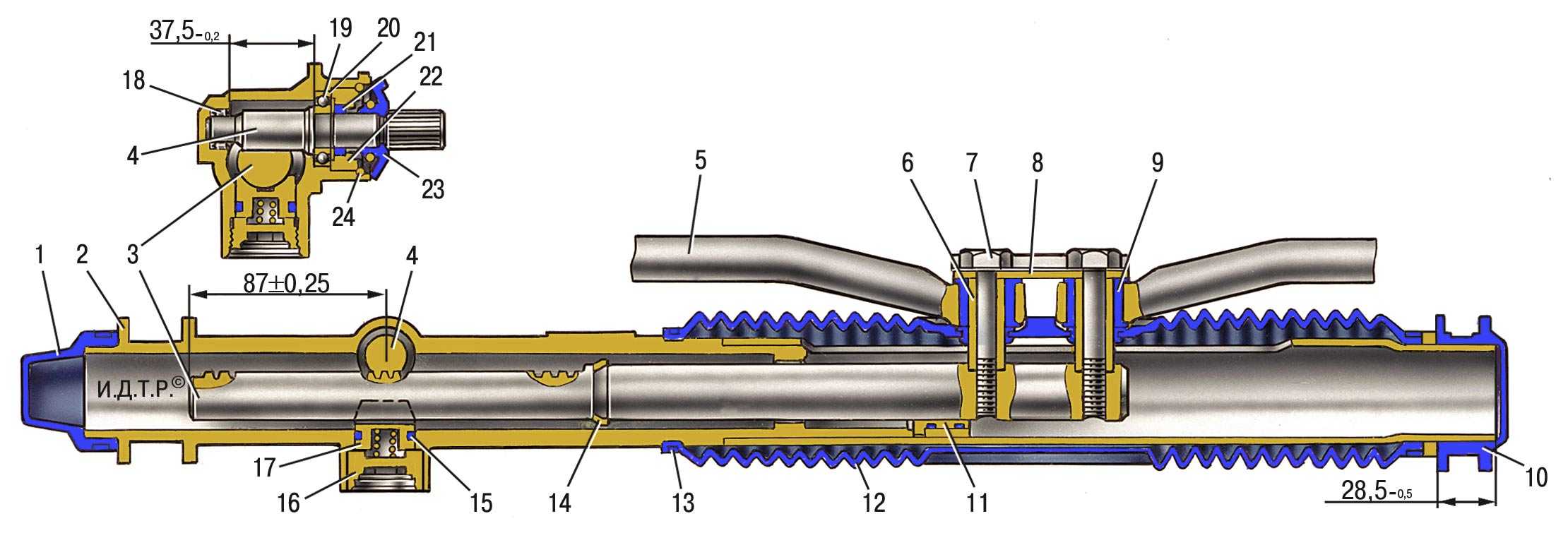

Конструктивная комплектация рулевой рейки

Перед восстановлением работоспособности рулевой рейки или ее замены, требуется детально изучить устройство данного механического элемента, установленного на «десятке». Производители изготавливают рейку двух типов – механическую и с гидравлическим прибором.

Механический тип самый распространенный на авто, сошедших с отечественных конвейеров. Данный узел монтируется на транспортные средства с передним и задним приводом колес. Рейка выполняет функцию усилителя, облегчающего поворот рулевого колеса за счет передаточного числа — зубья рейки меняют шаг от центральной оси до края. Данная характеристика позволяет автоматически возвращать руль в первоначальное положение после маневра. Все первые модели ВАЗ 2110 были оборудованы механическим типом рулевой рейки.

На новых машинах монтируется рейка вместе с гидравлическим усилителем руля. Гидравлический узел дает возможность водителю при движении авто с помощью руля легко поворачивать колеса и без усилий делать маневр. Конструкция рейки состоит из следующих элементов и узлов:

• 1. вход;
• 2. втулка золотника;
• 3. пылезащитный кожух;
• 4. стопорное кольцо;
• 5. сальник золотника;
• 6. золотник;
• 7. подшипник;
• 8. сальник штока;
• 9. тыльник;
• 10. шток;
• 11. стопорное кольцо;
• 12. уплотнитель тыльника;
• 13. поршень штока;
• 14. прижимные гайки;
• 15. золотниковые гайки;
• 16. закупорки золотников;
• 17. червяк золотника;
• 18. втулки штока;
• 19. трубки перепускные;
• 20. выход.

Как проверить рулевую рейку на ВАЗ 2110

Признаками неисправности рулевой рейки являются следующие показатели:

• треск или стук, когда машина двигается по ухабам и иным неровностям дорожного покрытия;
• щелчки при повороте рулевого колеса в обе стороны, когда авто находится без движения;
• руль тормозит при повороте.

Для диагностирования данного механизма требуется взяться за вал, где он соединяется с рейкой.

Узел в данном месте нужно подергать вверх и низ.

Здесь важно понимать! Стук при такой проверке указывает, что требуется срочный ремонт рейки руля, или наполнить смазочным материалом игольчатый подшипник.

Следующий шаг проверки технического состояния – это проверка вала на шатание, а также обследование жесткости соединения рейки с шестеренкой рулевого колеса. Для этого требуется в пространстве под капотом взяться за тяги и пробовать шевелить узел вала. Так проверяется недостаточная фиксация деталей, которые обтягивают во время проведения технического обслуживания. Но если стук повторно повторится, то придется ремонтировать рейку или осуществлять ее замену.

Идеальным вариантом является приобретение нового элемента системы управления. Но можно попытаться выполнить ремонт рейки самостоятельно. При любом случае без снятия данного узла не обойтись. Главное следовать определенной последовательности и правилам.

Процесс снятия рулевой рейки ВАЗ 2110

Выполнить демонтаж можно двумя путями – это снять механизм вместе с тягами или произвести демонтаж без них. Первый вариант потребует выбивания пальцев тяг из рычажков стоек поворота.

Второй способ представляет собой отвинчивание от рейки наконечников тяг руля внутреннего исполнения.

Чтобы снять механизм, нужно в салоне автомобиля выкрутить эластичную муфту, установленную на рулевой колонке. Затем под капотом с помощью ключа на «13» открутить гайки фиксирующие скобы рулевого узла, присоединенного к кузову машины.

Поэтапная разборка и выполнение ремонта

Рейку руля автомобиля ВАЗ 2110 необходимо разбирать, соблюдая определенную очередность шагов.

Шаг №1:

• зафиксировать картерный узел в тисах, имеющих не жесткие губки;
• стянуть упор и кольцо распора, находящееся с правого бока картера;
• убрать хомуты, держащие защитный кожух и убрать саму защиту;
• снять опору, находящуюся на левой стороне картерного узла, убрать защиту в виде колпака;
• ключом на «17» с шестигранным снованием отвинтить упорную гайку и извлечь рейку;
• достать пружину и стопорящее колечко;
• ударить картерным узлом об деревянное основание и попытаться выбить упорный элемент из паза;
• извлечь уплотнение отсека двигателя и с помощью отвертки снять пыльниковый элемент шестеренки;
• специальным ключом восьмигранного типа на «24» отвинтить фиксирующую гайку подшипника, не забыв перед этим снять стопорную шайбу;
• при помощи ключа на «14», упирая на специальный выступ, вытянуть из картера шестеренку вместе с подшипниковым узлом, после чего извлекают рейку;
• отверткой достать втулку для упора, повернув ее так, чтобы выступы совпадали с пазами картера.

Для того чтобы поставить новую втулку в картерный узел, потребуется надеть демпферные кольца. Здесь следует тонкую сторону разместить напротив разреза. Далее требуется опорную втулку возвратить обратно в посадочное гнездо в картере так, чтобы выступы строго вошли в паз. Потом нужно срезать резиновое кольцо и убрать лишние части резины.

Шаг №2:

• извлечение стопорного колечка с вала, на котором посажена шестеренка;
• снятие подшипника, используя специальный съемник.

Полезно знать! Когда съемника нет, то для стягивания игольчатого подшипника используется сверло, которым в торце картерного узла делаются два отверстия, так чтобы они направлялись на снимаемый подшипник. Через них выполняется выбивание с посадочного места.

Исправная рулевая система подарит водителю, кроме чувства комфорта, еще и гарантию безопасности на автомобильной трассе. Нужно постоянно следить за исправным состоянием этого механизма, и при первых признаках поломки срочно применять меры.

Видео по ремонту рулевой рейки на ВАЗ 2110

Вопросы и ответы:

Как правильно менять рулевую рейку на Ваз 2110? Поддомкрачивается авто, откручивается переднее колесо, снимается наружный и внутренний наконечник рулевой тяги, делается отметка на проточке вала рулевой рейки, откручиваются крепления рейки, меняются пыльники.

Можно ли поставить рулевую рейку на ваз 2114 от ваз 2110? Можно установить рулевую рейку на ВАЗ 2110 от 2114. Из доработок ее вал нужно немного укоротить. Также нужно немного сместить одно из креплений (болгаркой снимается кантик).

ПОХОЖИЕ СТАТЬИ

Замена рулевой рейки своими руками

О неисправности рулевого управления говорят характерные стуки, которые сопровождаются неприятным подёргиванием руля на неровной дороге. Выхода есть два – замена рулевой рейки своими руками или ремонт старой рейки.

Первый вариант – более надёжный, ниже мы поговорим, как это сделать.

Что нужно для работ

WD40

1. Набор ключей, торцевых и головки с трещоткой.
2. Съёмник наконечников.
3. Молоток и тонкая отвёртка.
4. Жидкий ключ.
5. Ветошь.
6. Деревянные подпорки.

Порядок проведения подготовительных работ

Рулевая рейка и наконечники

1. Перед тем как начать работу, устанавливаем автомобиль на ровное место и блокируем стояночный тормоз. Для надёжности подложите под задние колёса кирпичи. Зафиксировав автомобиль, переходим к передней части.
2. Выставляем руль в нейтральное положение.
3. По очереди ослабляем колёсные гайки.

Ослабляем колесные гайки

Когда все работы проведены, поддомкрачиваем одну сторону машины, снимаем колесо и, установив опоры, опускаем автомобиль. То же самое проделываем с другой стороны. Таким образом, вы освободите доступ к рулевым наконечникам, что более упростит снятие рулевой рейки.

Перед тем как откручивать рулевые наконечники, очистите болты крепления от грязи металлической щёткой, и облейте раствором WD (жидкий ключ).

Пока жидкость все еще разъедает ржавчину, перемещаемся в подкапотное пространство и освобождаем доступ к рулевой рейке.

Откручиваем абсорбер

Свободному снятию будет мешать адсорбер газов и сирена сигнализации (если таковая имеется). Аккуратно откручиваем клеммы и убираем их в сторону.

Снимаем наконечники

Если вы будете вместе с рулевой менять и наконечники, то при демонтаже старых можно выбить их молотком, если нет, то лучше использовать съёмник.

Съемник рулевых наконечников

Пассатижами вынимаем шпонку из гайки крепления и откручиваем её. Вставляем вилкообразное крепление под резиновый уплотнитель, а верхнюю часть пальца заводим на болт наконечника. Закручиваем гайку съёмника до упора и ударом молотка выбиваем наконечник из крепления стойки.

Демонтаж наконечников

Последовательность работ по снятию рейки

Стопорный болт рулевого кардана

• Ослабляем крепления крестовины. Это соединение располагается внутри салона под педалью тормоза. Уберите резиновый коврик и поднимите обшивку, чтобы вам ничего не мешало. Внутреннее крепление выполнено в виде хомута с мелкими шлицами и для освобождения потребуется открутить только одну гайку.
• Возвращаемся под капот и отворачиваем гайки крепления хомутов рулевой.
• Рейка свободна, остаётся только снять её. Взяв двумя руками за корпус, начинайте, расшатывая, тянуть её на себя. Если снять не получается, значит, шлицевое соединение в салоне прикипело. Возьмите молоток и несильно постучите по нему.
• Когда вы полностью отсоединили все крепления, осторожно вытащите рулевую рейку через отверстие в арочном пространстве колеса. Чтобы беспрепятственно извлечь её, вам придётся провернуть её вправо или влево, чтобы шлицевой вал прошёл в выемку. В какую сторону поворачивать, ориентируйтесь по месту.

Демонтаж рейки

Извлекайте рулевую очень аккуратно, чтобы не повредить топливный шланг или электропроводку. Лучше, если вы все работы будете проводить с помощником.

Рейка снята – убираем её в сторону и начинаем подготовку к установке новой.

Инструкция по установке

Установка новой рулевой рейки

• Очистите все посадочные места щёткой и наждачной бумагой. Обработайте посадочные шпильки солидолом или графитовой смазкой.
• Перед установкой новой рейки надо открыть заглушки и заполнить отверстия литолом.
• Теперь заводим рейку в подкапотное пространство. Делается это в обратной снятию последовательности. Осторожно проворачивайте её вокруг оси, чтобы не повредить механизмы и проводку.
• Одеваем рейку на шпильки, накидываем хомуты и наживляем гайки.

При соединении шлицевой части с рулевым «червяком» вам понадобится помощник. Один направляет снаружи, второй соединяет с хомутом в салоне. Главное – чтобы выемка на шлицах совпала с отверстием хомута. В противном случае вам не удастся вставить крепёжный болт.

• На последнем этапе нужно закрутить гайки шпилек. Делать это нужно последовательно, сначала немного закрутив их и после затянув до предела.
• Рейка установлена, накидываем наконечники, заворачиваем их и устанавливаем колёса.

Обязательно после установки нужно провести регулировку развала схождения.

Видео

Перед началом работ посмотрите видео, как самостоятельно снять рулевую рейку:

полный алгоритм установки с фото

С момента выпуска ВАЗ-2114 предусмотрена установка дополнительных комплектов для облегчения управления. Это такие как гидроусилитель руля и электрический усилитель руля, но они не входят в комплект поставки нового автомобиля. Итак, каждый автомобилист не прочь бы иметь одну из этих систем для упрощения вождения.

Видео об установке электроусилителя руля на автомобиль семейства ВАЗ

Видео расскажет, как установить электроусилитель руля на автомобиль, а также расскажет о некоторых нюансах и тонкостях процесса.

Электроусилитель руля

Как известно, все иномарки оснащены гидроусилителем руля, который изначально входит в базовую комплектацию автомобиля. Но, с отечественным автопромом не все так просто. Таким образом, почти все автомобили, напротив, не оснащены этой конструкцией, и эта функция предоставляется в качестве дополнительной опции за небольшие деньги.

EUR или ГУР — что лучше выбрать на ВАЗ-2114?

Итак, что установить гидроусилитель или электроусилитель? Этот вопрос мучает многих автомобилистов.Конечно, по всем параметрам ЭУР уступает гидроусилителю, но есть такой, который сводит на нет все достоинства «гидрика». Этот индикатор — цена.

Так, евро с установкой будет стоить 20 000 руб., А комплект ГУР без установки — 25 000 руб. Итак, как показывает практика, большинство автомобилистов выбирают для установки электроусилитель руля.

Что нужно для установки

Перед началом установки необходимо собрать все необходимое оборудование.Что нужно автомобилисту, в этом случае:

• Электрический усилитель.
• Блок управления.
• Промвал.
• Электропроводка.

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда все готово, можно переходить непосредственно к процессу установки электроусилителя руля на автомобиль. Перед началом процедуры стоит отметить, что необходимо заменить проводку рулевой колонки.В этом случае ни порезов, ни скручиваний не будет. Все подключается к стандартным колодкам.

Вставляем свободный вывод жгута ровно на то место, где был штатный провод. Специального жгута для этого не нужно. Соединяем с аккумулятором два провода сечением 4 квадрата. Обязательно установить предохранитель на 50 А. «Слабо» подключится к тахометру, массе, K-линии и проводке к контрольной лампе.

Не забудьте проверить наличие сигналов спидометра и тахометра.

Итак, все подготовлено, и теперь можно переходить непосредственно к процессу установки ЭУР. Рассмотрим пошаговую инструкцию по установке:

1. Демонтировать минусовую клемму с.

   Снимите «-» клемму с аккумуляторной батареи

2. Снимите рулевое колесо.
3. Демонтировать кожух облицовки рулевой колонки.
4. Отсоединив провода, демонтировать переключатели и замок зажигания.

   Процесс снятия переключателя на рулевом колесе

5. Отвернув крепеж, демонтировать рулевой вал.
6. Теперь необходимо установить вал на электроусилитель.
7. Следующим шагом будет настройка проводки, что не так сложно, как кажется на первый взгляд.
8. Протягиваем 2 провода от салона до АКБ. Многие рекомендуют делать это внутри левого крыла. Для большего удобства рекомендуется демонтировать следующие элементы: бачок омывателя ветрового стекла, аккумуляторную батарею и аккумуляторную полку.

   Подключение силовых проводов ЕВРО

9. Изготавливаем крепления для электроусилителя руля.

   Монтажные опоры для электроусилителя

10. Устанавливаем деталь в сиденье и фиксируем гайками.

    Устанавливаем на сиденье электроусилитель руля

11. Завершающим этапом установки является подключение электроники ЭУР. Под панелью приборов красный блок, а в нем оранжевый провод. Именно к нему нужно подключить электрический усилитель. Точно с предыдущим шагом необходимо подключиться к серому проводу.

    Находим нужные провода и подключаем к ним

12. Теперь, чтобы электроусилитель заработал, нужно подключить к плюсу и минусу.
13. Процедура установки ЭУР завершена и если все сделать правильно и ровно, то все заработает.
14. Дальнейшая сборка проводится в обратной последовательности и согласно техническим схемам.

Регулировка рулевого колеса

Также, если после установки положение руля неудобное, а электроусилитель руля слишком низкий или высокий, то это неудобство можно немного исправить с помощью регулировки.Это можно сделать путем стачивания кромок лопастей или дополнительной установкой прокладок и втулок.

Стоит помнить, что, в отличие от гидроусилителя, автоматический электроусилитель отключается, когда скорость становится выше 50 км / ч.

Но, не отчаивайтесь и не расстраивайтесь, ведь на такой скорости в управлении не чувствуется, включена эта функция или выключена.

Выбор продукции

Сравнение штатной рулевой колонки и электроусилителя

2172-3450008 — оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114.Так что это наиболее подходящий вариант в данном случае. Средняя стоимость около 20000 рублей. руб.

Достоинства и недостатки установки ЭУР на автомобиль

Все вопросы по выбору и установке рассмотрены, но еще хотелось бы рассказать вам о преимуществах электроусилителя перед гидроусилителем:

• Обслуживание занимает меньше времени и требует гораздо меньших затрат. Таким образом, нет необходимости контролировать масло, а также соединения.
• В отличие от гидроусилителя руля, электроусилитель зимой, на морозе не требует подогрева.
• Установка ЭУР намного проще и дешевле, чем ГУР.
• Высокий уровень надежности.
• Стоимость изделия. EUR в несколько раз дешевле гидроусилителя.

Видео пример работы электроусилителя руля на ВАЗ-2114

выводы

Процесс установки электроусилителя на ВАЗ-2114 достаточно длительный и не просто процесс, который потребует много времени и сил. Конечно, многим автомобилистам это покажется довольно сложным и практически невозможным. Поэтому, если автолюбитель не уверен в своих силах, необходимо обратиться в автосервис, где все сделают достаточно быстро.

Снятие и ремонт рулевой рейки ВАЗ 2110 своими руками

Каждый автолюбитель в штате, владеющий десятой моделью «Жигулей», сталкивается с проблемой неисправности рулевой рейки. При появлении такого дефекта автомобиль не «слушается» при движении, особенно при движении по неровному дорожному покрытию.На руле появляется сильный люфт.

Кроме того, эта неисправность влияет на работоспособность переднего моста. Создает звук, не защищенный звукоизоляцией. Перечисленные факторы говорят о необходимости ремонта рулевой рейки на ВАЗ2110 или замены механического узла.

Конструкция рулевой рейки

Перед восстановлением работы рулевой рейки или ее заменой необходимо детально изучить устройство этого механического элемента, установленного на «десятку». Производители выпускают стеллажи двух типов — механические и с гидравлическим устройством.

Механический тип наиболее распространен на автомобилях, сходивших с отечественных конвейеров. Этот агрегат устанавливается на автомобили с передним и задним приводом. Рейка служит усилителем, облегчающим поворот руля за счет передаточного числа — зубья рейки изменяют шаг от центральной оси к краю. Эта функция позволяет автоматически возвращать рулевое колесо в исходное положение после маневра.Все первые модели ВАЗ 2110 оснащались рулевой рейкой механического типа.

На новых машинах монтируется стойка вместе с гидроусилителем руля. Гидравлический блок позволяет водителю легко поворачивать колеса и без усилий совершать маневры при управлении автомобилем с помощью руля. Рельсовая конструкция состоит из следующих элементов и узлов:

• 1. входной;
• 2. Золотниковая втулка;
• 3. Пылезащитный чехол;
• 4.стопорное кольцо;
• 5. Сальник золотника;
• 6. шпуля;
• 7. подшипник;
• 8. Сальник штока;
• 9. задняя;
• 10. шток;
• 11. стопорное кольцо;
• 12. задний уплотнитель;
• 13. шток поршневой;
• 14. гайки зажимные;
• 15. гайки катушки;
• 16. забивание золотников;
• 17. катушка червячная;
• 18. втулки штока;
• 19. байпасные трубки;
• 20. выйти.

Как проверить рулевую рейку на ВАЗ 2110

Признаками неисправности рулевой рейки являются следующие показатели:

• треск или стук при движении автомобиля по неровностям и другим неровностям дорожного покрытия;
• щелчки при повороте руля в обе стороны при неподвижном автомобиле;
• тормозит руль при повороте.

Чтобы диагностировать этот механизм, нужно ухватиться за вал, где он соединяется с рельсом.

Узел в этом месте нужно тянуть вверх-вниз.

Здесь важно понимать! Стук при этой проверке говорит о том, что требуется срочный ремонт рулевой рейки, либо игольчатый подшипник следует залить смазкой.

Следующим этапом проверки технического состояния является проверка вала на биение, а также проверка жесткости соединения рейки и рулевого колеса.Для этого нужно ухватиться за штанги в пространстве под капотом и попытаться сдвинуть вал в сборе. Это позволяет проверить отсутствие фиксации герметичных деталей во время технического обслуживания. Но если стук повторится снова, то придется отремонтировать рейку или заменить ее.

Идеальный вариант — покупка нового элемента системы управления. Но можно попробовать отремонтировать рейку самостоятельно. В любом случае без удаления этого узла не обойтись. Главное — соблюдать определенную последовательность и правила.

Процесс снятия рулевой рейки ВАЗ 2110

Демонтаж может производиться двумя способами — это снятие механизма вместе со тягами или демонтаж без них. Первый вариант потребует выбивания стержней из шарнирных рычагов.

Второй способ — откручивание концов внутренней рулевой тяги от стойки.

Для снятия механизма необходимо открутить эластичную муфту, установленную на рулевой колонке в салоне автомобиля. Затем под капотом ключом «13» откручиваем гайки крепления кронштейнов рулевого блока к кузову автомобиля.

Поэтапная разборка и ремонт

Рулевая рейка автомобиля ВАЗ 2110 подлежит разборке, соблюдая определенную последовательность действий.

Шаг №1:

• закрепить блок картера в тисе нежесткими губками;
• снимаем упор и распорное кольцо, расположенное с правой стороны картера;
• снимите зажимы, удерживающие защитный кожух, и снимите саму защиту;
• снимаем опору, расположенную с левой стороны картерного блока, снимаем защиту в виде колпачка; №
• гаечным ключом «17» с шестигранным основанием отверните упорную гайку и снимите рейку;
,
• получить пружину и стопорное кольцо;
• удариться картером о деревянное основание и попытаться выбить упорный элемент из паза;
• снимаем уплотнитель моторного отсека и отверткой снимаем пыльник шестерни;
• отверните гайку крепления подшипника специальным восьмиугольным ключом на «24», не забыв перед этим снять стопорную шайбу;
• с помощью ключа на «14», опираясь на специальный выступ, вытащить шестерню из картера вместе с подшипниковым узлом, после чего снять рейку;
• Отверткой снимите втулку упора, повернув ее так, чтобы выступы совпали с пазами в картере.

Чтобы вставить новую втулку в картер, необходимо надеть демпферные кольца. Здесь тонкая сторона должна быть помещена напротив разреза. Далее требуется вернуть опорную втулку обратно в гнездо в картере, чтобы выступы строго входили в паз. Затем нужно отрезать резиновое кольцо и удалить лишние резиновые детали.

Шаг №2:

• снятие стопорного кольца с вала, на котором установлена ​​шестерня;
• снятие подшипника с помощью специального съемника.

Полезно знать! При отсутствии съемника для затяжки игольчатого подшипника используется сверло, с помощью которого проделываются два отверстия в торце картера в сборе так, чтобы они были направлены на снимаемый подшипник. Через них выполняется выбивание сиденья.

Исправная система рулевого управления дает водителю не только чувство комфорта, но и гарантию безопасности на шоссе. Необходимо постоянно следить за исправным состоянием этого механизма, и при первых признаках поломки срочно принимать меры.

Видео по ремонту рулевой рейки на ВАЗ 2110

Вопросы и ответы:

Как правильно поменять рулевую рейку на ВАЗ 2110? Автомобиль поддомкрачен, переднее колесо откручивается, снимается внешний и внутренний конец рулевой тяги, делается отметка на пазу вала рулевой рейки, откручиваются крепления рейки, меняются пыльники.

Можно ли на ВАЗ 2114 поставить рулевую рейку от ВАЗ 2110? Устанавливать рулевую рейку можно на ВАЗ 2110 от 2114.Из доработок его вал нужно немного укоротить. Также нужно немного сместить одно из креплений (кромка снимается болгаркой).

АНАЛОГИЧНЫЕ СТАТЬИ

Подключение электроусилителя руля к ВАЗ 2110. Электроусилитель руля на ВАЗ, установка электроусилителя (EUR) своими руками, нужен ли вам

EUR

Автомобили ВАЗ 2114 поступают в продажу с системами рулевого управления, допускающими установку рулевого колеса с гидроусилителем или электроусилителем.EUR — это устройство, которое обеспечивает более плавное и, что еще более важно, комфортное управление автомобилем за счет небольшого поворота рулевого колеса. Подробнее о том, как установить ЭУР на ВАЗ 2114, вы можете узнать из этого материала.

[Скрыть]

Целесообразность установки

евро

Есть ли смысл ставить ГУР на «четверку» или евро? В этом случае однозначного ответа дать нельзя, так как он уникален для каждого автомобилиста. Конечно, с гидроусилителем руля или электроусилителем поворот руля будет проще, что сделает вождение более комфортным.Но есть и другая сторона вопроса — во-первых, это стоимость комплекта ГУР или электроусилителя руля, а также довольно сложный монтаж системы своими руками. В общем, решать вам, но если вы решили установить электроусилитель на свой автомобиль, мы поможем вам с установкой.

Подробное руководство по установке

Итак, если вы решили поставить ВАЗ 2114, то нужно учесть, что придется заменить и саму рулевую колонку.В частности, вместо штатного устройства потребуется поставить колонку с электроприводом, соответственно, наш процесс ремонта начнется с разводки. Вам нужно будет разобраться со всеми разъемами и площадками, потому что вам нужно сделать все красиво, без перекручивания проводов. В колодке есть специальный вывод, который нужно будет разобрать, а затем установить на разъем в жгуте.

Свободный вывод этого разъема устанавливается в месте, где проходила штатная проводка; для этого не требуются специальные ремни или переходники.Вам нужно всего лишь подключить к аккумулятору два 4-квадратных кабеля. Для обеспечения безопасности этого участка электрической цепи необходимо установить дополнительный предохранительный элемент на 50 ампер.

• тахометр, показывающий количество оборотов коленчатого вала двигателя;
,
• датчик скорости, используемый для индикации скорости транспортного средства;
Масса
• , то есть кузов автомобиля;
• диагностическая К-линия;
• а также к контрольной лампочке (автор видео про установку узла дома — канал sokur64).

После выполнения этих действий вам потребуется диагностировать наличие сигнала тахометра, а также спидометра.

Если есть сигналы, то дальнейшая процедура установки следующая:

1. Демонтируется пластиковый кожух на рулевой колонке, где установлены переключатели, а также замок зажигания. Для этого откручиваем все болты, которыми фиксируется защитная планка.
2. Затем необходимо открутить винт, установленный на рейке, и демонтировать его.На этом этапе вам нужно будет определить, насколько размер сборки, установленной при производстве, отличается от размера, который будет использоваться.
3. На следующем этапе вал монтируется непосредственно на электроусилитель. После этого сам вал необходимо закрепить на месте установки.
4. Следующим шагом будет настройка электрической цепи. Два провода необходимо проложить от салона автомобиля к аккумуляторной батарее, как вариант, это можно сделать через левое крыло. Для этого необходимо сначала демонтировать расширительный бачок системы омывателя, а затем, используя самую жесткую и толстую проволоку, протянуть его.Вам нужно попытаться добраться до моторного отсека.
5. Когда конец провода окажется в подкапотном пространстве, необходимо прикрепить к нему проводку. Далее оба провода нужно будет вытащить вместе с самим проводом.
6. Выполнив все эти действия, переходим к одному из основных этапов — подключению электроники электрического усилителя. Под панелью приборов в «четверке» есть специальный красный блок, внутри которого находится оранжевый кабель. Напрямую к этому проводу должен быть подключен контакт ЭУР.Те же действия проделываем с серым проводом.
7. Затем подключаются силовые выводы. Розовый и черный провода подключаются к аккумулятору, розовый — к положительной клемме, черный — к отрицательной. На этом процесс установки завершен. Проверить работоспособность установленной системы и при необходимости отрегулировать устройство.

Фотогалерея «Помощь в установке ЭУР на ВАЗ 2114»

Нюансы регулировки положения руля

В том случае, если вас не устраивает положение руля или его высота, это можно исправить настройкой. Для этого необходимо отшлифовать края индустриального вала до необходимых размеров или установить прокладки между корпусом устройства и пластиной. При внесении регулировок необходимо помнить, что сам ЭУР автоматически отключается, когда скорость автомобиля превышает 50 км / ч.

Цена вопроса

Стоимость электроусилителя руля на автомобиль ВАЗ 2114 может отличаться в зависимости от магазина, в котором он приобретается, а также региона страны.В среднем цена на комплектацию системы колеблется в районе 22-24 тысяч рублей. В Интернете можно поискать магазины, где по акциям продается набор евро — со скидкой у продавца можно приобрести узел за 20 тысяч рублей.

Видео «Демонстрация работы ЭУР в автомобиле ВАЗ 2114»

На видео ниже вы можете увидеть, как работает самоустанавливающийся электроусилитель руля на автомобиле ВАЗ 2114 (автор видео Роман Оськин) .

Не каждый владелец ВАЗ десятого семейства знает, что на этот автомобиль можно установить электроусилитель руля от Лада Приора. В этой статье вы можете пройти подробный курс по установке ЭУР на свой автомобиль десятого семейства. Сегодня существует два типа рулевого управления с гидроусилителем: гидроусилитель руля (гидроусилитель руля) и гидроусилитель руля (электроусилитель руля). Электрический усилитель имеет гораздо большие преимущества, чем его аналог гидроусилителя. Первое и, наверное, главное преимущество — ЭУР требует гораздо меньше внимания к себе, так как в нем нет таких расходных материалов, как масло или другая жидкость.который заливается в гидроусилитель руля. ЭУР намного проще гидроусилителя. ГУР представляет собой совокупность сложных механизмов.
Итак, приступим к установке. Для работы нам понадобятся следующие материалы и инструменты:

1. Непосредственно

евро

2. Ножевой вал
3. Пластина
4. Провода
5. Руль и кожух из калины.

Ориентировочная цена вопроса 15 000 рублей, что по нашим московским меркам довольно много.Но сколько удовольствия получил взамен потраченных денег. В моем случае все необходимые запчасти заказывались прямо с автозавода, все было намного дешевле. На фото показаны колодки. Здесь мы видим, что никаких поворотов делать не стоит, все равно все нормально. Снял с колодки штатную клемму и перенес на колодку, расположенную на жгуте. Затем я установил свободный вывод от жгута в том месте, где был запитан штатный провод, идущий от штатного блока.Произошел некий обмен проводами, просто теперь по жгутам будет идти обычный провод. Провод от блоков имеет номинал 50А.

Теперь снимаем кожух рулевого вала, все переключатели, а также замок зажигания. Затем откручиваем болт крепления рулевой рейки, после чего снимаем непосредственно рейку.

Сравниваем вал от десятки с валом приоров. Подгоняем пластину по месту.

Ставим усилитель на будущее место и понимаем, что вал маловат, так что на рейку он помещается примерно на миллиметр.Придется поработать и подогнать все под нужный размер. Шток десятичный вал полый, поэтому придется переделывать пластину и вал от приоры.

В этом месте поменяли вал от приоры. Просверливаем пластину. Это сделано для того, чтобы евро можно было толкнуть немного глубже. Ставим усилитель и смотрим что получилось. Вал залез на рельс, но не до конца, поэтому теперь болт крепления рельса не вставляется. Зажимаем все крепко болтом поменьше.

Ставим переключатели на место и приступаем к работе с разводкой.

Протягиваем два провода через блок предохранителей. Эти провода будут проводить электричество непосредственно от аккумулятора, поэтому нет необходимости проводить какие-либо левые процедуры.

Теперь подключаем ЭУР проводку. Подключаем, пробуем крутить. В моем случае ЭУР не работал. Я начал ругаться, но потом вспомнил, что аккум отключился. Подключил клеммы, сел в машину, покрутил, эврика, руль одним пальцем крутится.

Я так горжусь собой. Все готово, осталось только поставить все на место. Собираем все переключатели, ставим на место крышку, закрывающую рулевой вал и едем на здоровье. Как я уже сказал, цена вопроса около 15000 рублей, но сейчас не жалею, что сделал это устройство на своей машинке. Всем до свидания.

Руль автомобиля — главный орган управления автомобилиста. Мастерство вождения зависит от умения крутить руль.
Сегодня автомобильный рынок заполнен множеством различных моделей разного класса: от минивэнов до тяжелых грузовиков. Возможно, это было причиной создания ЭУР.
Примечательно, что электроусилитель руля на ВАЗ 2110 позволяет значительно повысить удобство и экономичность руля. На ВАЗ 2110 установка электроусилителя руля — актуальное и востребованное дело в последнее время.

Функционально-техническое описание электроусилителя руля

С практической точки зрения электроусилитель руля — это элемент повышения удобства и эффективности вождения.Впервые электрический усилитель руля был эффективно внедрен в 1990 году японским автомобильным концерном Toyota.
И уже в первые годы практического применения электроусилитель руля доказал свою высокую практическую эффективность по сравнению с гидроусилителем, в частности:

• может работать даже при выключенном двигателе;
• наблюдается значительная экономия;
• заметна лучшая управляемость за счет повышенной скорости реакции;
• высокий уровень надежности вождения;
• высокая безопасность в повседневном использовании.

А теперь познакомимся с основными техническими особенностями устройства и функционирования электроусилителя руля:

• устройство представлено одним цельным блоком;
• находится прямо под капотом;
• — шестеренчатый насос в сочетании с электродвигателем;

Примечание.
Шестеренчатый насос, в отличие от пластинчатого, работает не за счет топливного двигателя автомобиля, а за счет собственного электронного двигателя.Это, в свою очередь, позволяет значительно сэкономить на расходе бензина.

• оснащен высокотехнологичным блоком управления;
• также содержит силовой цилиндр;
• имеет резервуар для жидкости и электронный клапан и т. Д.

Отличие от гидроусилителя

В целом работа электрически и практически аналогична, однако имеет несколько существенных отличий. В частности, электроусилитель в своем составе дополнительно содержит электронную составляющую, которая представлена ​​вентилем и электронным блоком.
С практической точки зрения эта система функционирует следующим образом:

• встроенные датчики движения контролируют скорость транспортного средства, а также отслеживают его траекторию и исправность;
• после сбора данные передаются для обработки в специализированный электронный блок управления;
• после этого искусственный интеллект автомобильной системы автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
• давление масла регулируется исключительно положением клапана, который может быть закрыт или открыт;
• чем выше скорость автомобиля, тем интенсивнее открывается клапан;
• с увеличением скорости жесткость рулевого управления будет увеличиваться параллельно, что в свою очередь значительно повысит степень устойчивости при движении.

Примечание. Из-за отсутствия затрат на бензин в эксплуатации использование электроусилителя — чрезвычайно выгодный шаг.

Основные практические недостатки электрического усилителя

Те, кто устанавливал электроусилитель руля на ВАЗ 2109, не учли следующее:

• пониженное усилие руля, что сказывается на его мягкости использования;
• низкая генерирующая мощность электродвигателя;
• Электрогенератор содержит недостаточную мощность;
• подходит и устанавливается только на легковые автомобили.

Примечание. Совершенно не подходит для внедорожников и грузовиков.

• Основным недостатком реле является недостаточно выраженная информативность.

Основные преимущества электроусилителя руля по сравнению с гидроусилителем:

• простота сборки, во многом благодаря креативности инженера;
• долгий срок службы;
• низкая стоимость, что в свою очередь положительно сказывается на финансах;
• настройки простые и понятные, главное, что вам не нужно читать инструкцию по эксплуатации, чтобы понять их;
• для запуска системы достаточно поменять электронную систему управления.

Практическое описание установки электроусилителя

Электроусилитель руля состоит из:

• — силовой агрегат, представляющий собой электрическую машину синхронного типа;
Контроллер управления
• ;
• вал рулевой;
• блок управления;
• механизм с рычагом и шестеренкой;
• карданный промежуточный вал;
• комплект проводов на индивидуальный усилитель;
• диагностических колодок;
• светодиод, сигнализирующий о правильной работе электроусилителя рулевого управления;
• хомутов и различных креплений.

Примечание. Приобретая электродвигатель, очень важно убедиться в наличии всех необходимых комплектующих.

Сам алгоритм установки

Итак:

• для начала нужно поставить автомобиль на ручной тормоз и выключить системы зажигания;
• отключить питание от АКБ;
• с помощью верстака необходимо соединить промежуточный вал карданного типа с электроусилителем;

Примечание.Соединять кардан и электроусилитель нужно очень осторожно, иначе можно повредить узловой шарнир.

• после чего подтянуть соединения через гровер;
• Итак, для начала нужно вытащить заглушку руля;
• затем откручиваем гайку крепления рулевого колеса, после чего снимаем само рулевое колесо;
• теперь пора открутить винты крышек рулевого вала, после чего необходимо снять саму крышку;

• отсоединить панели и накладки жгута от двухрычажного переключателя;
• снимаем сам выключатель;
• откручиваем болт крепления промежуточного конца нижнего рулевого вала;
• откручиваем две гайки крепления рулевого башмака и кронштейна рулевого управления;
• после этого необходимо снять блок с промежуточным валом в сборе;

Примечание. При сборке необходимо срезать заводские крышки. Для этого можно использовать долото и молоток.

• освободить вал от рулевой рейки вместе с их шлицевым соединением.

Примечание. Чтобы облегчить процесс, вы можете использовать долото и молоток, чтобы развернуть шток промежуточного вала.

• После этого нужно легким движением руки снять рулевую колонку.

Примечание.Прежде чем приступить к установке электроусилителя руля, необходимо вывести из строя штатный выключатель зажигания.

№

• Первостепенное значение имеет установка промежуточного вала гребного типа на шлицевую часть вала червячной рейки;
• на червяках расположена проточка, которой нужно состыковать промежуточный вал;
• затяните стяжной болт;

• просверлить два отверстия рулевой колонки в месте крепления электроусилителя;
• то изнутри нужно вставить гайку и через гайку и гайку затянуть поочередно каждым из болтов;

Примечания. Для более надежной приставки обязательно использовать гровер.

• плотно затянуть все крепления;
• выполнить проводку, предварительно сняв бачок омывателя для повышения степени удобства;
• открыть блок предохранителей и пропустить силовые кабели через технологическое отверстие;
• , то силовые кабели необходимо вывести в моторный отсек и соединить с выводами аккумуляторной батареи;

Примечание. Розовый провод — это положительный контакт, бежевый провод — нейтральный и подключается ко всей массе автомобиля.

• индивидуальный предохранитель необходимо поместить в специальный блок предохранителей;
• подключить провод светодиода к штекеру усилителя;

Примечание. Главное, не просто очень внимательно изучить инструкцию, а понимать ее целиком во всех нюансах.

• затем протянуть проводку от электроусилителя к комбинации приборов;
• то нужно повернуть руль, сделав два-три полных оборота в разные стороны и, если гудения нет, выполнить сборку в порядке, обратном разборке.

Инструкция по установке электроусилителя своими руками очень сложная, поэтому ее нужно прочитать как можно внимательнее и обязательно зафиксировать сам процесс визуально с помощью видео и фото материалов. Стоимость установки электроусилителя своими руками невелика, однако сама процедура очень сложная, поэтому рекомендуется воспользоваться услугами автосервиса.

Автомобили ВАЗ 2110 оснащены электроусилителем руля, что безумно радует водителей.Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю чувствовать себя более уверенно на дороге.

Кроме того, водителю не нужно прикладывать много усилий к рулевому колесу, что позволяет совершать длительные поездки, не чувствуя усталости.

Электроусилитель руля на автомобили ВАЗ 2110 при необходимости можно установить самостоятельно, но для этого нужно разбираться в устройстве.

История

Еще в 2002 году инженеры Новосибирского технического университета разработали этот ставший столь популярным электроусилитель руля. После того, как были пройдены все этапы создания устройства, устройство несколько лет проходило испытания на заводе ВАЗ.

Российские производители сделали все, чтобы обеспечить надежное и качественное преимущество агрегата перед аналогичными приборами зарубежного производства. В усилителе используется переменный ток для обеспечения надежности и долговечности.

Но главным для наших драйверов была приемлемая стоимость этого блока, намного ниже, чем у западных комплектующих. Кроме того, электроусилитель может стать надежным защитником от кражи.Поскольку электрические усилители были изобретены для отечественных марок, их производят, соответственно, в России, на Бердском электромеханическом заводе, ставшем дочерним предприятием ВАЗа.

Сам электроусилитель руля впервые был изобретен и внедрен еще в 1990 году в Японии на заводах концерна Toyota. Первые преимущества устройства, которые он продемонстрировал, характеризовались следующими показателями:

• Устройство работает даже при выключенном двигателе;
• Во время работы компонентов может наблюдаться значительная экономия топлива в течение определенного периода времени;
• Значительно улучшены все показатели управляемости;
• Надежность управления достигает больших высот;
• Создает хорошие условия безопасности для постоянной езды.

Отличия от гидроусилителя

Необходимо понимать, что гидроусилитель руля — это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя, какое из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие индикаторы, но электрический усилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, а его работоспособность характеризуется следующими показателями:

• Датчики электронного блока постоянно контролируют показатели скорости движения, считывают его траекторию и контролируют работоспособность компоненты;
• После того, как данные собраны, они передаются в специальный электронный блок управления, где и обрабатываются;
• Искусственный интеллект системы управления автоматически изменяет параметры главного цилиндра;
• Уровень давления масла регулируется только положением клапана, он может быть как открытым, так и закрытым;
• Чем больше скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
• В процессе увеличения скорости параллельно повышается и жесткость рулевого управления, а это, в свою очередь, увеличивает степень безопасности и устойчивости при движении ВАЗ 2110;
• Кроме того, наличие топлива не влияет на работу электроусилителя, не влияет на его расход.

Принцип действия

Работа ЭМУРУ, то есть электромеханического усилителя руля, направлена ​​на снижение управляющих усилий водителя. Также устройство предназначено для активного возврата управляемых колес и рулевого колеса в исходное положение после маневра. Меньшее количество поворотов рулевого колеса вернет колеса в исходное положение.

Благодаря устройству автомобиль быстро возвращается к прямолинейному движению, что обеспечивает безопасность движения.

Сам блок представляет собой модульную конструкцию, встроенную в рулевую колонку.

Модуль состоит из двух основных компонентов:

• Блок питания — электрическое устройство синхронного характера;
• Контроллер типа управления.

Установка электроусилителя особенно актуальна, если владелец ВАЗ 2110 устанавливает на колеса большого диаметра более широкие шины, чем стандартные, заводские. Исключена такая проблема, как «непослушный» руль при помощи электроусилителя, руль подчиняется водителю даже при легком прикосновении.

Если раньше водителю приходилось постоянно держать руль двумя руками и прикладывать много усилий для его поворота, то теперь все можно делать одним пальцем.

Благодаря этим показателям ВАЗ 2110 считается одним из самых безопасных автомобилей на отечественных дорогах.

Технические характеристики

Как и любой другой модуль в автомобиле, электроусилитель имеет свои показатели, которые необходимо учитывать. Чтобы было понятно, что это за агрегат, следует привести его технические характеристики:

• Максимальная компенсация крутящего момента — 35 Нм;
• Потребление тока при среднем Mmax = 35 Нм и частоте вращения рулевого колеса 360 градусов в секунду составляет 50А;
• Диапазон рабочих температур от — 40 до + 85 градусов Цельсия;
• Общая масса узла 9.5 килограмм;
• Двигатель с электронным управлением — реактивный индуктор;
• Вращение обратимое;
• Наличие трех фаз;
• Установлен трехходовой червячный редуктор;
• Вал червяка изготовлен из стали 40х;
• Червячное колесо изготовлено из углепластика УПА 6 / 30-2.

Это все характеристики компонента, которые необходимо знать для взаимодействия с ним. Эти показатели особенно актуальны, потому что усилитель — это электрический блок и с ним нужно быть осторожным.

Компонентные преимущества

Электрический руль имеет ряд преимуществ, которые привели к тому, что его устанавливают не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик имеет и другие не менее важные показатели:

• Простота монтажных работ при установке агрегата;
• Агрегат потребляет относительно небольшое количество электроэнергии;
• Узел не влияет на экологические показатели автомобиля;
• Возможна установка агрегата на другие модели ВАЗ;
• Параметрические показатели, то есть эффективное уменьшение крутящего момента в соответствии с увеличением скорости автомобиля;
• В процессе эксплуатации не требуется дополнительного ухода и использования различных специальных материалов;
• При низких температурах этот вариант усиления рулевого колеса работает лучше.

Единственным недостатком данного устройства является то, что он работает немного слабее, чем такой же гидроусилитель.

Но в случае с отечественными дорогами этого прироста вполне достаточно, чтобы за рулем чувствовать себя комфортно.

Подготовка к установке

Дело в том, что далеко не все автомобили ВАЗ 2110 оснащены этой приятной составляющей, поэтому зачастую водителям приходится устанавливать усилитель самостоятельно. Эта работа не такая сложная, как может показаться на первый взгляд, и при соблюдении определенных правил может выполняться достаточно эффективно.

Кроме того, вы можете купить новый электроусилитель даже через интернет и, немного повозившись в гараже, поставить его в свою десятку. Поскольку стоимость агрегата не так уж и низкая, сэкономить на установке будет приятно и практично.

Для установки электроусилителя на автомобиль ВАЗ необходимо предварительно подготовить некоторые инструменты и запчасти:

• Руль и кожух;

• Отвертки различной конфигурации;
• Линейка;
• Сверло.

Установка

Никаких масел или других веществ не требуется, так как работа ведется с электричеством, а не с механическими компонентами. После того, как все компоненты подготовлены, следует приступить к непосредственной установке, которая будет проходить в следующей последовательности:

• Необходимо вытащить штатную клемму из колодки и переместить ее в колодку, расположенную на жгуте проводов;

• После этого свободный вывод, выходящий из жгута, перемещают на то место, где располагался штатный провод рядом с блоком.Это даст возможность пропустить между жгутами провод стандартного типа. Провод, идущий от блоков, имеет номинал 50 А;

• Теперь нужно медленно снять крышку рулевого вала, затем снять выключатель зажигания и разъединить выключатели. Делать это нужно медленно, чтобы предотвратить растрескивание кожуха;

• Аккуратно откручиваем болт, который держит рулевую рейку и потом сразу снимаем рейку;

• Необходимо измерить длину валов и, если нужно отрегулировать пластину, для этого нужно воспользоваться линейкой и, возможно, даже записать показатели;

• На освободившееся место устанавливается электроусилитель, для этого необходимо подобрать вал необходимого размера, так как он не помещается на рельсе.Чтобы подогнать вал под нужный размер, пластину и вал перетачивают под валы Приоры. Для этого как нельзя лучше подходят запчасти от ВАЗ «Приора»;

• После установки вала необходимо просверлить пластину глубже, чем она есть. Сделать это несложно, так как вал представляет собой пустотелую конструкцию;

• Пластина устанавливается на усилитель и таким образом проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию болтом поменьше;

• Теперь следует установить переключатели на свои места и приступить к электромонтажу.Для этого из салона через левое крыло вывести два провода прямо на аккумулятор;

• Далее нужно снять и взять провод. С его помощью необходимо присоединить два выведенных провода. Их нужно прикрепить к концу противоположной проволоки и растянуть оба;

• Необходимо снять панель приборов и вынуть оттуда красный блок, медленно затянуть проводку в пространство под панелью. Затем возьмите оранжевый провод из красного ящика;

• К этому проводу необходимо прикрепить красную коробку и соединить ее с проводкой электрического усилителя.В этом случае конец с оголенным выводом проводки усилителя помещается на освободившийся стандартный провод в красном блоке;

Подключаем оранжевый провод к разводке ЭУР, кладем «оголенный» конец провода на место штатного в красной колодке

• Еще нужно проделать с серым проводом, который тоже выходит из красный блок. Его также необходимо подтянуть на место штатного аналога и закрепить клеммой;
• Далее нужно перейти к аккумулятору и надежно прикрутить черный провод, то есть МИНУС, к розовому проводу, то есть к ПЛЮСУ;
• После этого нужно подключить всю проводку электроусилителя руля и завести его или просто скрутить от руки.

Установка электроусилителя завершена, осталось только аккуратно установить все компоненты на свои места.

Для этого нужно переустановить все переключатели и установить кожух и рулевое колесо, которое будет закрывать вал рулевого типа.

Этот материал поможет облегчить демонтаж рулевой рейки:

Fit

Если работы по установке электроусилителя выполняет опытный мастер, который может несколько выходить за рамки предложенной инструкции, то следует сказать о том, как устанавливается электроусилитель на ВАЗ 2110.

После выполнения основных действий из приведенного выше списка можно произвести следующую регулировку:

• Выровняйте рулевое колесо;
• Устранить все зазоры и щели между деталями;
• Установить светодиодный датчик для диагностики электроусилителя;
• Немного укоротите кабель питания;
• При необходимости заменить поврежденные детали и поврежденные детали корпуса.

После этого следует еще раз внимательно осмотреть рулевую систему, сидя в салоне автомобиля.Устранить последние недоработки и натереть полиролью панель и руль. Только после этого можно переходить к дальнейшей эксплуатации станка. Именно соблюдение чистоты и порядка в салоне автомобиля приводит к концентрации водителя за рулем.

Ремонт

Завод-изготовитель АвтоВАЗ не предусматривает ремонт электроусилителя руля, только полную замену в сборе. Поэтому все ремонтные действия владелец автомобиля проводит на свой страх и риск.

Всегда нужно помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками может привести к аварии!

Цена на электроусилитель руля ВАЗ 2110 и комплектующие следующая:

• новый электроусилитель стоит в среднем от 13000 до 18000 рублей, можно заказать в интернет-магазинах с доставкой почтой в любой регион России, либо напрямую. с завода;
• А б / у электроусилитель стоит от 2000 до 6000 руб, в зависимости от состояния, стоит посмотреть на местных досках объявлений, авито.ru и др.

Комплектующие для установки также могут продаваться отдельно:

• вал рулевой для установки электроусилителя руля — цена около 1000 руб .;
• кронштейн для установки электроусилителя руля — цена около 1000 рублей;
• жгут проводов для подключения ЭУР — стоимость около 1500 рублей;
• имитация электронного датчика скорости (для карбюраторных двигателей) — около 1500 руб.

Мощность

Из приведенной выше информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, которые сделали его популярным.В процессе эксплуатации этот компонент не требует вмешательства или дополнительных материалов.

Рулевое управление с электроусилителем не требует обслуживания или регулировки. Он отлично показывает себя в морозных российских условиях и его работа в этом плане никак не меняется.

Нет необходимости предварительно прогревать автомобиль перед поездкой, а это значит, что водитель быстрее отправится в путь.

Но наряду с этим у устройства есть и недостатки, хотя в случае с ВАЗ 2110 это не бросается в глаза.У каждого водителя есть возможность самостоятельно решить, какой усилитель ему больше подходит, тем более что электрический усилитель можно установить самостоятельно.

Если есть желание сделать езду на ВАЗ 2110 безопасной и комфортной, то следует отдать предпочтение электроусилителю.

Электроусилитель руля или просто ЭУР заменяет своего распространенного соперника, а именно гидроусилитель руля (ГУР). Этому способствует развитие технологий, развитие электроники, а также установка улучшенных систем помощи водителю (например, автоматической парковки).Также электрический аналог позволяет немного сэкономить топливо. Сейчас существует как минимум 4 базовых конструкции этого типа. НО! Многие производители не спешат переходить с гидро на электро. Но почему? Так ли он идеален, как работает — устроен ЭУР, как надо его эксплуатировать, чтобы не угробить. Сегодня мы поговорим об этом с вами, как обычно будет видеоверсия. Так что читаем и смотрим …

Во-первых, небольшое определение.

EUR (электроусилитель руля) — электромеханическая система, позволяющая уменьшить усилие рулевого управления, прилагаемое к рулевому колесу.

В самом начале хочу сказать, что эта статья не будет о сравнении, у меня уже есть такая статья (хотя некоторые моменты все же пропущу).

О EGUR

Еще одна полезная информация, и снова в начале статьи многие путают электроусилитель с так называемым EGUR — электроусилителем руля. Но это крайне неверно. EGUR — это просто улучшенный гидроусилитель, с той лишь разницей, что — в обычном гидроусилителе руля используется ременная передача от коленчатого вала двигателя, которая раскручивает насос для нагнетания давления в системе, то есть механической трансмиссии.У EGUR такой трансмиссии нет, она никак не связана с коленчатым валом, а сверху находится электродвигатель, который питается от бортовой системы и нагнетает давление.

Фактически, ремень и механический насос были заменены проводами и электронасосом, отсюда и приставка «Е» — электрический.

Как работает электроусилитель руля?

Нет ни масла, ни какой-либо другой жидкости, по сути это обычная рулевая рейка (вообще без усилителя), к которой на том или ином валу установлен электродвигатель, выполняющий роль усилителя.Особых дизайнов:

• При установке на рулевой вал, то есть размещается в салоне автомобиля и усиливает вал водителя, прямо от рулевого колеса
• Когда мотор установлен на валу рейки и усиливает ее

Основные детали (саму рейку и рулевой вал брать не буду, так с ними все понятно)

• Электродвигатель. Современный бесщеточный
• Сервопривод. Также различается по типам, об этом чуть ниже
• Датчик крутящего момента.Основной датчик системы обычно устанавливается на торсион, который помещается в прорезь рулевого вала. На концах торсиона находятся две разные части датчика. Он может быть как оптическим, так и магнитным.
• Датчик рулевого колеса
• Блок управления
• ДОПОЛНИТЕЛЬНО — возможна установка датчика скорости вращения рулевого колеса

При повороте руля начинает крутиться торсион, чем больше поворачиваем руль, тем больше он поворачивается.Приложенная сила оценивается по величине изменения частей положения датчика.

Еще одно измерение делает датчик поворота рулевого колеса, он «видит» насколько отклонилось рулевое колесо. Оба этих показания отправляются в блок управления EURA, и он уже взаимодействует с ним. Также ЭБУ получает такие важные параметры:

• Скорость автомобиля, от датчиков АБС
• Обороты двигателя от датчика двигателя

После этого на основе всех данных ЭБУ рассчитывает необходимое усилие (усилие) на рулевом колесе и подает на электродвигатель мощность нужной полярности и величины.Сам электродвигатель начинает вращать либо рулевой вал, либо перемещать вал самой рейки.

Основные виды строительства EURA

• Встраивается в рулевой вал (колонку). Если рассматривать саму рейку, то это обычная рулевая рейка, без каких-либо изменений. Сам двигатель расположен в салоне и расположен на валу, встроенном в рулевую колонку, это самая дешевая конструкция из всех электрических типов.Поэтому его так массово устанавливают на бюджетных моделях автомобилей, в том числе на многих ВАЗах. Из положительных моментов можно отметить не только цену и простую конструкцию стойки, но и то, что электрическая часть находится в салоне, а значит, он менее подвержен перепадам температур и влажности (снегу) из-под колес, что есть, живучесть повышена. К недостаткам можно отнести то, что в системе поставлено червячное соединение, из-за этого увеличиваются потери на трение, снижается информативность руля.То есть инерция + трение, датчики настроить невозможно! Это «бросается в глаза», особенно для тех водителей, которые переехали из ГУРА.

Положительные стороны и возможности использования

Плюсов у электроусилителя много, мне кажется, скоро почти все производители перейдут на этот тип, полностью отказавшись от гидравлики. А теперь по пунктам:

• Рентабельность.Электроусилитель экономит от 0,5 до 0,8 литра на 100 км. Он не связан с двигателем жестким ремнем и поэтому не получает от него мощность, а потребляет только при необходимости. Например, на холостом ходу он вообще не работает, при этом гидроусилитель руля постоянно подключен к коленвалу.
• Надежность. Здесь он выше, особенно если электродвигатель расположен в салоне автомобиля. Ни шлангов, ни жидкостей, ни других деталей.
• Сервис. Здесь он практически не нужен! Не нужно менять после определенного пробега для восстановления работоспособности.
• Тишина работы. Если в ГУР попал воздух, то с ЕВРОМ такое вряд ли случится. ДА и рабочий агрегат намного тише.
• Стоимость узла. Если брать его в целом, особенно первого типа, то он ниже, чем у гидравлического аналога, однако ремонт часто намного выше, потому что датчики или элементы меняются целиком.
• Программируемая работа. Если нельзя просто выключить гидроусилитель руля, то это легко может произойти с EUROM, и это можно запрограммировать.Например, на малых скоростях нам нужно много усилий на рулевом колесе, но когда мы набираем скорость, нам не нужно много усилий, ведь рулевое колесо так хорошо управляется. Здесь электроусилитель можно выключить программно, опять же экономя топливо. ДА, и во многих машинах есть кнопка принудительного выключения, это опять же плюс.

Если взять возможности, которые он дает, то они почти безграничны. Уже сейчас действуют такие системы, как стабилизация автомобиля при резком объезде препятствий, удержание в полосе движения и помощь при парковке.Следует отметить, что EUR — это шаг к автоматически пилотируемым автомобилям.

Отрицательные моменты

Они тоже есть и, в принципе, я их в этой статье перечислил, но сейчас немного повторюсь:

• Низкое содержание информации о рулевом колесе (гидравлика, пока)
• Электрические отказы в настройках. Датчик (руль или вал) может съехать и, например, на стоянке, крутить колеса в сторону, при этом должен держать прямо.К тому же выровнять колеса довольно сложно.
• Нарушения движения. Ранние версии имели аварии из-за блокировки или сбоев EURA
• Электрический компонент. Как правило, его не ремонтируют, а часто меняют, ПОТОМУ ЧТО ОТ ЭТОГО ЗАВИСИТ ВАША БЕЗОПАСНОСТЬ. То есть не стоит «перепаять» датчик положения руля или вала, потому что можно выставить неверные параметры в схеме. Лучше поменять. Также двигатель полностью меняется при выходе из строя, что недешево.
• Ремонт нужен не всегда. Часто от большого пробега или от засорения нужно просто откалибровать датчики, вы сами этого не сделаете, опять же, нужно ехать на СТО. А если его нет в чистом виде, можно вменять в ремонт.

Установка гидроусилителя руля. Как купить руль на машину и установить самому? Установка гидроусилителя руля на автомобили ВАЗ

ВАЗ-2107, к которому привыкли тысячи соотечественников, по ряду показателей уступает зарубежным аналогам, поэтому автолюбители, желающие получить собственный автомобиль, производят тюнинг рулевого управления ВАЗ-2107 своими руками.Обдуманным и правильным тюнинговым решением можно считать установку гидроусилителя руля или электроусилителя руля. Благодаря грамотной модернизации в машине появится агрегат, за счет которого на колеса создается дополнительная сила при входе в поворот. Сделанная доработка приблизит отечественный автомобиль к классу более дорогих иномарок.

Тюнинг рулевого управления

Настройку рулевого управления ВАЗ-2107 можно начать с обоснованного решения о замене штатного руля на более спортивный, диаметром 320 мм.Такой агрегат даст автовладельцу множество преимуществ: во-первых, он сможет парковаться с большей маневренностью. На время модернизации руля не забудьте об установке безопасного стекла.

Тем автомобилистам, которые предпочитают спортивный тюнинг (малое количество граблей), стоит быть готовым заплатить за агрегат вдвое больше денег, чем за простое стандартное устройство. Однако после установки автомобиль получит возможность поворачивать колеса всего за два поворота рулевого колеса.

Третьим шагом к усовершенствованию машины может стать регулировка развала и схождения.Специалисты, много лет работающие с ВАЗом, увеличивают схождение и отрицательный развал передней оси. При этом обязательно обращать внимание на схождение задней колесной базы, которое, наоборот, должно уменьшаться.

Установка ГУР

Если автомобилист желает внедрить на ВАЗ-2107 гидроусилитель руля, который завод-производитель не посчитал необходимым устанавливать на один из самых бюджетных автомобилей в мире, он может пойти одним из двух возможных путей.Во-первых, вы можете выбрать оптимальную рулевую рейку, которая имеет гидроусилитель руля, а затем определиться с ее дальнейшим размещением в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, в магазине автозапчастей можно купить готовый комплект, позволяющий производить над стационарной рулевой рейкой всякие полезнейшие манипуляции.

Приобретенный гидроусилитель руля на ВАЗ-2107 будет состоять из множества частей: помпы, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и системы шлангов.

Для установки гидроусилителя руля на ВАЗ-2107 нужно начать с помпы, через которую осуществляется прокачка и создается определенное давление в агрегате. Этот насос нужно ставить на блок цилиндров, так как он будет работать за счет ременной передачи. Следующим шагом будет определение места расположения шкива коленчатого вала. Затем заменяется рулевой механизм. Автовладельцу следует заранее уточнить размер приобретаемого устройства, так как он, скорее всего, будет отличаться от заводского аналога, что может потребовать доработки места установки устройства.

При установке гидроусилителя руля в свой автомобиль следует внимательно отнестись к гидроцилиндру, который должен располагаться в автомобиле согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей с рукавами высокого давления. Установленный бачок должен быть укомплектован специальной жидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведенных манипуляций стоит прокачать систему.

Установка электроусилителя руля

Если автовладелец желает установить на ВАЗ-2107 электроусилитель, ему стоит отдать предпочтение заводским агрегатам. Перед настройкой и модернизацией системы необходимо отрегулировать датчик скорости трансмиссии. Это позволит избежать слишком резких движений рулевого управления.

Помимо прочего ЭУР, владельцу ТС необходимо будет установить новый трос воздушной заслонки (можно приобрести в комплекте за ЭУР для ВАЗ-2108), заменить коробку передач и установить диод MUR1100E.

При покупке готового комплекта электроусилитель руля на ВАЗ-2107 подразумевает наличие датчика скорости, различных креплений, троса воздушной заслонки, замка зажигания, нескольких переключателей и крышки рулевой колонки.

На электроусилителе руля ВАЗ-2107 нужно начинать с переходной пластины и кардана. После снятия крестовины нужно выбрать кардан соответствующей длины. На сварную и собранную крестовину, а точнее на ее подшипники, нанесена новая смазка.После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Красный провод должен идти к аккумулятору, а коричневый — к шпильке его крепления. Синий провод, отвечающий за замок зажигания, должен идти к оранжевому. Провода тахометра должны идти к микросхеме панели приборов, а соединительные элементы между датчиками скорости — к девятому контакту ЭБУ.

Заключение

Настройка рулевого управления ВАЗ-2107 требует от автомобилиста времени, денег, сил и определенных знаний.Однако грамотно проведенные доработки в системе рулевого управления транспортного средства улучшают поведение автомобиля на дороге, делая автомобиль более маневренным и управляемым водителем.

Система рулевого управления автомобиля ВАЗ 2114 с самого начала предполагала возможность установки гидроусилителя руля с помощью установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Данная модификация позволит упростить поворот автомобиля и повысить комфорт вождения.Это особенно актуально для водителей, которые большую часть времени ездят по городу.

Основное отличие гидроусилителя руля (ГУР) от ЭУР в том, что сила (КПД) первого напрямую зависит от скорости вращения мотора. Слишком легко повернуть рулевое колесо на большой скорости. Это влияет как на ощущение езды, так и на управляемость.

Чтобы преодолеть такие проблемы, усилитель рулевого управления не подключен напрямую к двигателю, а с помощью регулятора усиления. Именно такой функциональностью обладает электрический усилитель.Работа ЭУР не характеризуется прямой зависимостью между усилием и мощностью мотора, что позволяет включать его в работу по мере необходимости в конкретной ситуации.

Для ВАЗ 2114 подойдет аналогичный ЭУР, как на Лада Приора.

Дополнительные преимущества использования электроусилителя вместо гидроусилителя руля:

• Меньше требований к техническому обслуживанию (нет необходимости отслеживать масло, соединения).
• В холодную погоду греться не нужно, как при использовании гидроусилителя руля.
• Установить ЭУР намного проще (не нужно будет мешать моторному отсеку).
• Высокая надежность.
• Единственный минус — меньшая мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Стоит ли устанавливать электроусилитель руля?

Ответ уникален для каждого автолюбителя. С одной стороны, рулевое управление становится легким, и эффект действительно заметен. С другой стороны, помимо финансовой стороны вопроса (а это не менее 15-20 тысяч рублей) на его установку потребуется потратить целый день.Выбор полностью за вами, но если вы все же решитесь, мы поможем вам с установкой.

Что нужно для установки?

1. Сам электроусилитель;
2. Блок управления;
3. Промвал;
4. Электропроводка.

Инструкция по установке

При установке электроусилителя необходимо учитывать, что потребуется замена рулевой колонки ВАЗ 2114 на «электрическую колонку». Для этого начнем с разводки.Вам нужно будет разобраться с подушечками. Никаких «скручиваний» не понадобится. В колодке есть клемма, которую нам нужно снять и вставить в колодку в жгуте.

Вставляем свободный вывод жгута ровно на то место, где был штатный провод. Специального жгута для этого не нужно. Подключите два 4-х квадратика к аккумулятору. Не забудьте подключить предохранитель на 50А. «Слабо» подключится к тахометру, датчику скорости, весу, К-линии и проводке к контрольной лампе. Не забудьте проверить сигналы спидометра и тахометра.

1. Снимите крышку с переключателями и замком зажигания.
2. Откручиваем болт на рейке и снимаем его. Надо определить, насколько «родная» часть больше нашей новой.
3. Устанавливаем вал на ЭУР. После этого прикрепляем вал на место.
4. Настроили проводку. Продеваем два кабеля к АКБ из салона, желательно через левое крыло.Опубликовать вы можете:

• Сначала снимите бачок омывающей жидкости.
• Возьмите жесткий провод и протащите его, пытаясь добраться до капота.
• Как только он появляется на капоте, прикрепляем к нему наши провода.

• Вытаскиваем вместе с нашей проволокой.

1. Подключаем электронику ЭУР. Под панелью приборов красный блок, а в нем оранжевый провод. Именно к нему нужно подключить электрический усилитель.
2. Аналогичные действия необходимо проделать с серым проводом.
3. Подключаем силовые концы. Подключаем к аккумулятору розовый, это плюс, а черный — минус.

На этом установка завершена. Если вы сделали все аккуратно по инструкции, вы получите удовольствие от легкости вождения ВАЗ 2114.

Регулировка руля

Если вам не нравится высота и положение руля направления, то вам нужно будет отшлифовать края лопастей до нужного вам размера или установить проставки между пластиной и корпусом.Стоит помнить, что электроусилитель руля автоматически отключается на скорости выше 50 км / ч, в отличие от того же гидроусилителя руля.

Установить электроусилитель руля своими руками вполне реально. Стоит только помнить, что даже опытному водителю потребуется немало времени и сил. Но для любителя комфортной езды результат оправдает все затраты и ожидания.

( 5 оценок, в среднем: 5,00 из 5)

Рулевой механизм автомобиля — сложная единица.В наше время выделяют два основных типа, на основе ГУР (гидроусилитель руля) и ЭУР (электроусилитель руля), машин без этих усилителей уже не встретить, хотя почти у всей классики усилителя не было, поэтому руль был довольно тяжелый и неудобный в управлении. Эти узлы надежды одни не доставляют проблем 70 — 80 тысяч километров, другие проходят 100 — 150 тысяч километров. Но рано или поздно дает о себе знать износ рулевой рейки или протечка, что говорит о необходимости ее замены или ремонта.Так что же выгоднее? Стоит ли ремонтировать данный агрегат …

Для начала хочу сказать, что покупка новой рулевой рейки может стоить очень дорого, например оригинал на обычную может доходить до 50 000 рублей! Подумайте только, многие начинают искать другие варианты, это либо неоригинальные запчасти, либо восстановленные, либо собственно ремонт.

Покупая неоригинал и каждый решает сам, можно просто наткнуться на некачественный товар, который не протянет и 10000 километров, иногда он «умирает» после зимы, но ремонт с одной стороны более привлекателен, из-за своей стоимости и доступность.Ремкомплекты продаются очень часто.

Что чаще всего идет не так?

В корпусах с гидроусилителем рельсы часто начинают стучать (люфт) или протекать. Наиболее частые неисправности — это износ сальников, прокладок, пробок. Как и любой другой механизм трения, они изнашиваются, истончаются, а затем просто ломаются, что провоцирует протечки.

Также может выйти из строя из-за прорыва главного пыльника, грязь и влага попадают на вал, попросту разъедая его, после чего вал уже «убивает» сальники.Посмотри это видео.

Рельсы стучат, как правило, из-за развития направляющих (или центрирующих) втулок, в которых движутся стержни или вал, хотя они изготовлены из прочных материалов, часто мягких металлов или прочных пластиков, они также подвержены износу. .

В электроусилителях утечки почти всегда отсутствуют, но есть как стук, так и выход из строя электрического компонента, помогающего крутить руль.

Удар, как и удар соперника, свидетельствует об износе валов, направляющих, втулок и т. Д.Нужно разобрать и посмотреть.

Но если руль становится тяжелым, или плохо реагирует и поворачивается, то может появиться неисправность электрических частей. Как правило, они меняются местами с полным узлом.

Сейчас в современных машинах преобладает гидроусилитель руля, но евров почему-то меньше, хотя я считаю их менее проблемными, хотя бы потому, что их в них нет. В общем, читайте дальше.

Перед тем, как приступить к ремонту данного устройства, необходимо сначала купить правильный ремонтный комплект.

Что входит в ремкомплект и какова его стоимость?

Ремкомплект или ремкомплект — это направляющие, заглушки, пластиковые детали и т. Д., Он может существенно отличаться от модели и устройства. Например, ремкомплект гидроусилителя руля существенно отличается от гидроусилителя, сальников в электроусилителе мало, потому что масло там практически не используется. Небольшое видео.

Стоимость тоже значительно варьируется, от 1500 руб. До 5000 руб.Все зависит от производителя и качества. Хочу предостеречь — лично видел, когда, ремкомплект можно было купить за 500 рублей, производитель не понимает у кого, как мне кажется, подходящего качества! Таким образом, после ремонта такие детали долго не будут работать, и снова нужно будет ехать на СТО и тратиться на снятие и сборку — разборку, помните — скупой платит дважды. Поэтому нужно брать только качественные запчасти (ремкомплекты), иногда лучше смотреть в сторону оригинальных запчастей.

Отдельно стоит подумать о валах или стержнях, если они сильно повреждены коррозией, то их нужно либо полностью поменять, либо отдать в паз, чтобы «залить» так называемое зеркало. Однако мастера должны быть высокого уровня.

Выбор подходящего мастера

Хороший мастер — залог долгой службы ремонтной рейки. Не стоит заезжать к непроверенным ребятам, которых вроде бы починили, а вроде нет! Даже с качественными запчастями нет гарантии, что рейка прослужит долгое время после их ремонта.

Желательно обращаться на сертифицированные СТО, либо к тем, кто отнесен к ремонту только рельсов. Как правило, в крупных городах таких фирм около десятка.

ОБЯЗАТЕЛЬНО! Перед ремонтом просим гарантию на работу, если не дают, или дают на неделю-две, то просто отказываем! Гарантия должна быть не менее 6 месяцев, а желательно больше. На серьезных станциях вам также предложат ремкомплекты, с которыми давно работают.

Скажу так — от правильного мастера зависит долговечность вашего агрегата, ведь если поставить хотя бы один сальник неправильно, то через несколько дней рейка потечет. Так что не смотрите себя за рукоделием, боком вылезет.

Стоимость работ

Сейчас стоимость полного ремонта вместе со снятием и ремкомплектом (часто фирменным) колеблется от 8000 до 15000 рублей, все зависит от марки и класса автомобиля. Причем гарантия составляет от 6 месяцев до 1 года.В принципе, поднимать деньги выгодно или нет?

Так выгоден ли ремонт?

В заключение скажу, что — ДА, ВЫГОДНО! Но при соблюдении всех пунктов, которые я вам указал выше — запчасти, валы, мастера, гарантия!

Давайте подумаем о разных вариантах:

1) Ремонт — как я уже писал выше, стоимость от 8000 до 15000 рублей, и это уже готовый вариант, который требует много времени, есть друг, который 3 года назад ремонтировал рейку, пока все нормально.Если все работы делать самостоятельно, этого тоже нельзя исключать, то получается всего 1500 — 5000 рублей, за ремкомплект!

Теплый руль — один из самых загадочных вариантов. У одних дешевых машин он есть в «базе», а у других премиальных марок его даже не включают в список дополнительного оборудования.

Зачем это нужно?

В первую очередь, конечно, по комфорту. Зимой приятно сидеть в теплом кресле и прикасаться к теплому рулю, а не к застывшему куску льда.Помимо этого, есть соображения безопасности. Не стоит управлять теплыми перчатками, особенно шерстяными, потому что в них будут скользить руки. Нет ничего хорошего в том, чтобы периодически снимать руки с руля и греть их дефлектором или просто своим дыханием.

Когда он появился?

Первый патент на обогреватель рулевого колеса был зарегистрирован американским изобретателем Рубеном Смитом в августе 1912 года, и все последующие авторы только напомнили об этом изобретении, вводя новые материалы и макеты.«Революция» произошла в 1983 году, когда японские инженеры Казуши Нода, Мориюки Комацу и Хироши Мицунага предложили конструкцию термопласта, преобразователя тепла и аккумулятора тепла.

Эта конструкция позволяла аккумулировать тепло, пока рулевое колесо было горячим, а затем высвобождать его, когда температура опускалась ниже установленной. В жаркую погоду руль с такой системой можно было охлаждать. Однако конструкция так и не нашла применения — теперь автомобили оснащаются простейшим отопителем, который недалеко от своего прародителя более века назад.

Как это работает?

Под оплеткой рулевого колеса проложен теплопровод — примерно такой же, как на заднем стекле. Клеммы от этого провода идут к хабу и там через коннектор подключаются к бортовой сети. Иногда в схеме присутствует регулятор, позволяющий выставить температуру нагрева. В целом конструкция простая.

Сколько стоит новая машина?

Как уже было сказано выше, рулевого колеса с подогревом, несмотря на наш холодный климат, нет в списке стандартного оборудования и опций у всех производителей.Например, на Mazda, Renault, Nissan, Citroen, Chevrolet и Mercedes-Benz грелка может поставляться только в качестве опции за дополнительную плату.

Иногда отопление встречается как отдельная опция. Например, BMW 1 серии будет стоить 11 168 рублей (цены в июле 2014 года), а Range Rover — 13 500 рублей. Намного чаще его можно встретить в специальных пакетах опций. На Opel Zafira пакет Enjoy за 18000 рублей помимо обогрева руля включает датчик качества воздуха, двухзонный климат-контроль и электрозеркала с подогревом.На Volvo XC60 в зимнюю комплектацию за 19 900 рублей входят также подогрев лобового стекла и форсунки омывателя.

1 / 3

2 / 3

3 / 3

Еще бывает, что обогрев руля входит в стандартную комплектацию той или иной комплектации. Здесь у производителей автомобилей другая политика. Например, у Toyota есть желанный вариант только для дорогих внедорожников Highlander, Land Cruiser и LC Prado — даже недешевые RAV4 и Camry, не говоря уже о Corolla, лишены его.Но корейские производители не экономят на тепле для рук водителя. У Kia есть пакет «Warm Options», который входит в стандартную комплектацию почти всех автомобилей марки, включая Rio. Этого лишили только самое дешевое базовое оснащение Comfort.

Могу ли я сам сделать обогрев?

Что делать, если в машине руль не греется и руки просят тепла? Вы можете установить эту опцию самостоятельно, так как конструкция, как мы ее понимаем, простая.Набор качественных нагревательных ниток и проводки стоит в среднем 3000 руб. Стоимость установки зависит от сложности электроники вашего автомобиля. На недорогих автомобилях, где иномарочный прибор не будет конфликтовать с бортовым компьютером, установка обойдется примерно в 5-6 тысяч рублей. На дорогих машинах, в частности на Mercedes-Benz (немцы, как мы уже писали, не предусматривают подогрев руля) приходится вводить резьбу в бортовую электросеть.Удовольствие обойдется в 12-15 тысяч рублей. И даже выше. Любителям экономии и самостоятельного ремонта можно посоветовать обойтись без помощи мастеров. Вместо дорогого установочного комплекта гораздо дешевле купить нагревательные нити — до 1000 руб. Затем необходимо разобрать рулевую колонку, вышить оплетку рулевого колеса, чтобы под нее проложить нитки, и пришить обратно. Мощность и управление можно настроить по своему вкусу. Кто-то выводит включение обогрева на отдельную кнопку и помещает в произвольное место в салоне.Кто-то предпочитает подключать систему к кнопке обогрева сидений, чтобы они включались синхронно. На всякий случай оговоримся, что заниматься самостоятельным «колхозом» можно, только имея некоторое представление об электротехнике, а еще лучше — опыт работы с автоэлектриком. Если нет ни того, ни другого, лучше не экспериментировать и, во избежание неприятностей, оставить дело на откуп знающим свое дело мастерам. Есть еще одна альтернатива — не мучиться с установкой и купить оплетку на руль с проводом, подключенным через гнездо прикуривателя.Это стоит от 700 до 1000 рублей, но пользоваться им сложно. Проволока мешает рулевому управлению.

Что в будущем?

Ни одна из продаваемых сегодня машин не имеет такой функции, как адаптивный климат-контроль на руле, который может не только прогреть, но и охладить? Однако каждый год производители вынуждены выводить на рынок что-то новое, чтобы у покупателей складывалось впечатление постоянного прогресса и необходимости покупать его плоды. Поэтому вполне возможно, что наступит день, когда в пресс-релизе мы объявим об уникальном инновационном рулевом колесе премиум-класса с климат-контролем.И пусть его идея будет изобретена в 1983 году …

Фото: stronguk.com, Kia, Land Rover, Hyundai, Kia, Opel, BMW

Установка евро на 2110. Установка электроусилителя руля

Не каждый владелец ВАЗ десятого семейства знает, что на этот автомобиль можно установить электроусилитель руля от Лада Приора. В этой статье вы можете пройти подробный курс по установке ЭУР на свой автомобиль десятого семейства. Сегодня существует два типа гидроусилителя руля, это гидроусилитель руля (гидроусилитель руля) и гидроусилитель руля (электроусилитель руля).Электрический усилитель имеет гораздо большие преимущества, чем его аналог гидроусилителя. Первое и, наверное, главное преимущество — ЭУР требует к себе гораздо меньшего внимания, так как в нем нет таких расходных материалов, как масло или другая жидкость. который заливается в гидроусилитель руля. ЭУР намного проще гидроусилителя. ГУР представляет собой совокупность сложных механизмов.
Итак, приступим к установке. Для работы нам потребуются следующие материалы и инструменты:

1.Непосредственно

евро

2. Ножевой вал
3. Пластина
4. Провода
5. Руль и кожух из калины.

Ориентировочная цена вопроса 15 000 рублей, что по нашим московским меркам довольно много. Но сколько удовольствия получил взамен потраченных денег. В моем случае все необходимые запчасти заказывались прямо с автозавода, все было намного дешевле. На фото показаны колодки. Здесь мы видим, что никаких поворотов делать не стоит, все равно все нормально.Снял с колодки штатную клемму и перенес на колодку, расположенную на жгуте. Затем я установил свободный вывод из жгута в то место, где был запитан штатный провод, идущий от штатного блока. Произошел некий обмен проводами, просто теперь по жгутам будет идти обычный провод. Провод от блоков имеет номинал 50А.

Теперь снимите кожух рулевого вала, все переключатели, а также замок зажигания. Затем откручиваем болт крепления рулевой рейки, после чего снимаем непосредственно рейку.

Сравниваем вал от десятки с валом приоров. Подгоняем пластину по месту.

Ставим усилитель на его будущее место и понимаем, что вал маловат, так что на рейку помещается примерно один миллиметр. Придется поработать и подогнать все под нужный размер. Шток десятичный вал полый, поэтому придется переделывать пластину и вал от приоры.

В этом месте поменяли вал от приоры. Просверливаем пластину.Это сделано для того, чтобы евро можно было толкнуть немного глубже. Ставим усилитель и смотрим что получилось. Вал залез на рельс, но не до конца, поэтому теперь болт крепления рельса не вставляется. Зажимаем все крепко болтом поменьше.

Ставим переключатели на место и приступаем к работе с разводкой.

Протягиваем два провода через блок предохранителей. Эти провода будут проводить электричество непосредственно от аккумулятора, поэтому нет необходимости проводить какие-либо процедуры для левшей.

Теперь подключаем ЭУР проводку. Подключаем, пробуем крутить. В моем случае ЭУР не работал. Я начал ругаться, но потом вспомнил, что аккум отключился. Подключил клеммы, сел в машину, покрутил, эврика, руль одним пальцем крутится.

Как я горжусь собой. Все готово, осталось только поставить все на место. Собираем все переключатели, ставим на место крышку, закрывающую рулевой вал и едем на здоровье. Как я уже сказал, цена вопроса около 15000 рублей, но сейчас не жалею, что сделал это устройство на своей машинке.Всем до свидания.

Предисловие

Продукт оказался очень удачным, полностью готовым и простым в установке. Запиливать после сборки не пришлось (как в известном анекдоте). Вся проводка правильной длины, все шайбы и гайки в комплекте. КПД очень хороший и главное, что понравилось: руль само возвращается после поворота.

Для сведения читателей: Электроусилитель руля (EUR) не покупал, а только установил по желанию клиента.С его слов я знаю, что евро был куплен на территории ВВЦ за 430 долларов.

Установка

Убедитесь, что EUR полностью укомплектован (см. Также Упаковочный лист):

Снимите клемму с аккумуляторной батареи.

Снимите заглушку на рулевом колесе и открутите гайку крепления, снимите рулевое колесо:

Открутите два самореза козырька комбинации приборов и снимите козырек:

Открутите длинные пластиковые винты, потяните левую часть комбинации приборов на себя, открутите гайку и отсоедините трос спидометра:

Снимите комбинацию приборов с панели приборов и отсоедините разъемы:

Снимите кожух рулевого колеса, отвернув 4 болта М4 и один саморез:

Отсоедините 3 разъема подрулевого переключателя:

Потяните жгут проводов вниз:

Выкрутить и снять болт крепления подрулевого переключателя:

Отсоедините провода от замка зажигания (заранее запишите / нарисуйте их расположение):

Открутите два болта крепления замка зажигания (один слева, другой справа внизу):

Вставьте ключ в замок, поверните его в нейтральное положение, нажмите с левой стороны тонкой отверткой на стопор замка, потяните за ключ вверх и вытащите из рулевой колонки:

Выкрутить болт рулевого вала снизу кардана:

Выкрутите 2 болта и 2 гайки крепления рулевой колонки (два болта имеют срезные колпачки, при затяжке отламываются, так что можно попробовать открутить плоскогубцами; если не получается, то сделайте пропил болгаркой или ножовкой и откручиваем отверткой):

Переместите рулевую колонку вниз и снимите ее с вала рулевого механизма:

Отвинтите две гайки крепления блоков предохранителей и снимите их:

Снимите резиновую заглушку из моторного отсека:

Протянуть жгут проводов из ЕВРО:

Подключите провода EUR.Найдите восьмиклеммную колодку и подключите желто-синий провод EUR к его двум серым проводам (их можно увидеть на фото):

Осторожно вытяните оранжевый провод из красного блока панели приборов и замените его оранжевым проводом EUR:

Таким же образом вытаскиваем четвертый провод слева (цвет не помню) и вместо него ставим розово-синий. Отсоединенные провода от красного блока подключите через разъемы (входят в комплект) к проводам ЭУР, оранжевого к оранжевому, а четвертого — к розово-синему:

Подключите заземляющий провод:

Установите монтажную пластину ЭУР, предварительно продев жгут проводов замка зажигания в предназначенное для этого отверстие:

Просверлите еще два отверстия диаметром 8-8.5 мм и затяните пластину в шести точках:

Надеть на шлицы ЭУР короткий вал с карданными валами, подключить провод «массы»:

Обратите внимание на то, что вилки кардана имеют разный шаг шлицев. Поэтому поворотный вал с карданными валами подходит только в одном положении.

Второй конец короткого вала вместе с ЭУР состыковывается с валом рулевого механизма. Вставить болт, надеть второй контакт минусового провода и затянуть гайку:

Поднимите EUR к пластине и закрепите, затянув гайки и болты:

Верхний конец рулевого вала ЭУР имеет небольшой продольный ход.Установите вал так, как вам удобно, затяните болты и гайки ЭУР и нижний болт короткого кардана:

Подключите две клеммные колодки жгута проводов EUR к соответствующим блокам самого EUR:

Установить трехрычажный переключатель. Проложить жгуты проводов с правой стороны:

Опустить руль, слегка придавив его двумя-тремя движениями. Поднимите трехрычажный переключатель так, чтобы плавающий контакт коснулся контактной пластины на руле.Затянуть болт зажима трехрычажного переключателя:

Снимите рулевое колесо.

Установить замок зажигания в рулевой колонке (ключ в среднем положении, как на фото слева):

Нажмите на стопор, а затем на ключ сверху — и замок встанет на место:

Закрепите замок двумя винтами.

Подключите провода к замку в соответствии со схемой, нарисованной или запомненной ранее.

Соедините разъемы трехрычажного переключателя за приборной панелью.

Установить кожух рулевой колонки. Часть нижней половины кожуха придется отпилить ножовкой, так как уже не встает на место — мешает электродвигатель ЭУР:

Установить комбинацию приборов и козырек. Установить руль, затянуть гайкой, на руль надеть заглушку:

Установить пластиковый кожух ЭУР (крепится к панели двумя саморезами):

Установить предохранитель на облицовку левой колесной арки, закрепить двумя саморезами.

Протяните жгут проводов ЭУР к аккумуляторной батарее и подсоедините их к ее клеммам. Вырежьте отверстие большего размера в резиновой заглушке моторного щита и установите ее на место. Подключите клеммы АКБ:

Убедитесь, что сигнал и трехрычажный переключатель работают правильно.

Запустите двигатель, поверните руль влево-вправо и воскликните с восхищением и удивлением: «Вау!»

Желаю приятного путешествия.

07.11.04. — Исправления и дополнения

Приложения

Документы, прикрепленные к евро при доставке. Приносим извинения за качество некоторых материалов.

Приложение 1. Упаковочный лист

Наименование и обозначение согласно чертежу

Изделие электромеханический усилитель рулевого управления EU21213.00.000

Паспорт EU21213.00.000 PS

Кронштейн ЕС 21213.100.001

Болт ГОСТ 7796-70

М8-6г 20.66.029

М6-6г 20.66.029

Шайба ГОСТ 6402-70

Шайба ОСТ 134505-80

Гайка М8-7Н. 6.029 ГОСТ 5915-70

.

Приложение 2. У важного покупателя

Уважаемый покупатель!

Вы приобрели электроусилитель руля (ЭУР) или автомобиль семейства ВАЗ-2121 с установленным ЭУР.

В случае отключения ЭБУ по какой-либо причине (сбой бортовой сети, поломка контактов и т. Д.), Управление автомобилем осуществляется так же, как и автомобилем, не оборудованным ЭБУ. .Предохранитель EURU 50A находится под приборной панелью слева от рулевого колеса.

Технические характеристики и гарантийные обязательства указаны в паспорте на ЕВРО.

Внимание! Замена EURU по гарантии (см. П.5 паспорта EURU) осуществляется при следующих условиях:

1. На корпусе ЭБУ не должно быть механических повреждений.

2. Обязательно наличие паспорта изделия с указанием неисправности и отметки установщика на странице 5.

Приложение 3.

Последовательность операций по установке электроусилителя руля на автомобиль ВАЗ-21214

1. Снимите клеммы с аккумуляторной батареи.

2. Снимите рулевое колесо, кожух рулевого колеса, трехрычажный переключатель, замок зажигания.

3. Снимите рулевую колонку с телескопическим промежуточным валом.

4. Снимите крышку и комбинацию приборов.

5. Снимите крышку реле, расположенную под приборной панелью перед левой дверью.

6. Вытяните жгут проводов согласно схеме. Внимание: при этом не допускайте контакта кабеля питания с движущимися частями двигателя стеклоочистителя.

7. Найдите слева от рулевого колеса под приборной панелью молочную 8-контактную колодку с двумя серыми проводами, входящими в одну розетку. В ответ прикрепите к ним желто-синий провод ЭУР.

8. Подсоедините согласно схеме к красной колодке жгута проводов, идущего к комбинации приборов, два провода жгута проводов ЭУР — оранжевый и розово-синий.

9. Закрепите провод массы на болте за комбинацией приборов.

10. Блок предохранителей должен находиться под панелью приборов слева от руля.

11. Установите монтажный кронштейн ЭУР под панелью приборов на две шпильки М8, приваренные к кузову, два болта М6 (для них в корпусе есть резьбовые отверстия) и на два болта М8, для которых просверлите отверстия в кузове (см. монтажную схему EUR и кронштейн).

12. Соберите ЭУР с промежуточным валом, надев на вал заземляющий провод.

13. Установите ЭУР на кронштейн, закрепив промежуточный вал на рулевом валу. При этом болты шлицевых вилок должны находиться в пазах валов, а весь узел — промежуточный вал — ЭУР не должен зажиматься или растягиваться.

14. Закрепите EUR на кронштейне двумя болтами и двумя шпильками сзади. Внимание: установите плоские шайбы и стопорные шайбы под все гайки кронштейна и ЭУР.

15. Подключаем колодки жгута проводов — соль и инфа к ЭУР.

16. Установите выключатель зажигания, 3-рычажный переключатель, кожух рулевого колеса (предварительно надрезав его). рулевое колесо, комбинация приборов и кожух.

17. Закрепите декоративный кожух ЭУР саморезами.

18. Подсоедините провода к аккумулятору.

Особенности установки ЭУР на автомобиль ВАЗ-21213

1. Замените червячный рулевой механизм с длинным валом на рулевой механизм с коротким валом (21213-3400010-10).

2. Установите на место переднюю крышку раздаточной коробки.Установить крышку с двумя прорезями (для троса спидометра и датчика скорости) 21214-3802824.

3. Установите 6-пульсный датчик скорости на крышку раздаточной коробки.

4. Подключить датчик скорости к жгуту ЭУРУ по схеме:

Датчик скорости, вид башмака спереди (2 типа)

Для этого необходимо протянуть провода в гофрированной трубке от жгута ЭБУ к датчику скорости под днищем кузова через туннель КПП.

5. Подключите розово-синий провод блока EURU к зеленому проводу переключателя (разъем №6).

Особенности установки ЭУР на автомобиль ВАЗ-2131

То же, что и на ВАЗ-21213, за исключением п.1 — рулевой механизм менять не нужно.

Приложение 4. Схема монтажа

1. Шпильки.

2. Для этих отверстий в корпусе просверливаются отверстия. Кронштейн крепится к корпусу болтами М8.

3. Отверстия под стандартные шпильки на корпусе.Закрепите гайками.

4. Отверстия для крепления ЭУР к кронштейну.

5. Отверстия для крепления кронштейна болтами М6.

6. Отверстия для проводов замка зажигания.

7. Руль.

Приложение 5. Схема подключения

Приложение 5. Сертификат соответствия

В нашем сервисном центре вы можете заказать.

Для того, чтобы облегчить жизнь водителю, уметь крутить руль «одним пальцем», уверенно припарковать машину, не ломая руки на малых оборотах и ​​скоростях, давно во всем цивилизованном мире есть гидроусилитель руля, который без особого труда устанавливается на ВАЗ «классика».

Зачем на ВАЗ 2107 устанавливать гидроусилитель руля?

Можно придумать множество ответов. Наиболее востребованы:

• автомобиль используется вместе с главой семьи или самостоятельно представительницами прекрасного пола;
• просто для большего комфорта и удобства управления, потому что это удобно;
• как элемент тюнинга рулевой системы.
• для пожилых водителей, отцов и дедов, гидроусилитель руля дали сыновья — умельцы.

Что такое усилители крутящего момента рулевого колеса (проще говоря — рулевого колеса)?

• ГУР (ГУР). Поскольку рабочая среда, создающая давление, является жидкостью, в комплект входят сам насос, шланг, подающие патрубки и резервуар. В таком усилителе работает масло под давлением. Сама конструкция и установка достаточно сложны, да и сам усилитель требует периодического ухода. Если сделать это правильно, то гидроусилитель порадует плавностью хода.

Статистика показывает, что практически никто не покупает новую ВАЗ 2107 для того, чтобы сразу установить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель часто устанавливают на подержанный автомобиль. И вряд ли кто-то захочет вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей примерно половину стоимости (примерно 31-32 тысячи рублей в ценах 2014 года). Поэтому подробнее расскажем о более популярном варианте — электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тысяч рублей.

• Электромеханический усилитель руля (электроусилитель руля) хорошо справляется с нагрузкой, его установка намного проще, протекает быстрее. Работает на ВАЗ 2107 почти так же эффективно, как масляный гидроусилитель руля. А главное, воплощает в себе извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из названия, электроусилитель подключается к бортовой системе питания 12 В (при максимальном токе 50 А) и рулевому управлению.

Рассмотрим отечественный ЭУР на ВАЗ 2107 производства Махачкалинского завода «Авиаагрегат».

Электроусилитель руля предусмотрен на ВАЗ 21214, но он вполне подходит для всей классики, в том числе и ВАЗ 2107. Он монтируется вместо обычной рулевой колонки.

Принцип действия заключается в создании электродвигателем дополнительного крутящего момента, действующего синергетически и синхронно с руками водителя. Усиление руля — 5.7. Это означает, что сила поворота, с которой водитель «вложил» 20 кг собственной силы, теперь требует 3,5 кг.

Что входит?

• сам усилитель;
• кронштейн для крепления на рулевой колонке ВАЗ 2107;
• кардан промежуточный;
• Вспомогательные детали, такие как провода, крепеж и декоративная крышка.

Как работает электроусилитель руля?

Принцип работы сложный, с использованием обратной связи:

• Датчик крутящего момента «улавливает» приложение направления и силы к рулевому колесу водителем и преобразует импульсы в электрический сигнал; Помимо датчика крутящего момента, есть датчики частоты вращения коленчатого вала, скорости автомобиля, положения ключа зажигания и т. Д., каждый из них также формирует сигнал и отправляет его в блок управления.
• Блок по специальной программе обработки выдает суммирующий сигнал, который подается на статор электродвигателя.
• Электродвигатель выполняет «обратную работу», преобразуя электрический импульс в рулевое движение.

Наличие датчика скорости приводит к тому, что чем быстрее движется машина, тем «слабее» усилие, то есть руль «тяжелее». При этом электродвигатель включается только при необходимости, а потом уже можно услышать, как он слегка гудит.

ЭУР на ВАЗ 2107 начинает работать через 4-6 секунд после включения зажигания.

При возникновении каких-либо неисправностей в силовой цепи электроника просто выключит ЭУР, загорится сигнальная лампа и автомобиль вернется в режим ручного управления.

Установка ЭУР. Для этого:

• сначала, как и при любой работе, отключите «массу» от АКБ.
• заменяем кардан в рулевой колонке;
• сверлим монтажные отверстия по прилагаемой схеме;
• Проводим силовой / силовой провод, ставим предохранитель и провода для датчиков коленвала и оборотов.
• надеваем защитный кожух снаружи.

Вся работа занимает около 2-3 часов. Для установки устройства практически все работы проводятся в салоне.

Гарантия на товар составляет 1 год со дня покупки.

В общем, если самоотверженно предан ВАЗ 2107, то можно поставить электроусилитель руля.

Другой вариант: EUR от Приоры. Для установки на классический ряд потребуется специальная переходная пластина и специальный кардан.

Система рулевого управления автомобиля ВАЗ 2114 с самого начала предполагала возможность установки гидроусилителя руля с помощью установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Данная модификация позволит упростить поворот автомобиля и повысить комфорт вождения. Это особенно актуально для водителей, которые большую часть времени ездят по городу.

Основное отличие гидроусилителя руля (ГУР) от ЭУР в том, что сила (КПД) первого напрямую зависит от скорости вращения мотора.Слишком легко повернуть рулевое колесо на большой скорости. Это влияет как на ощущение езды, так и на управляемость.

Чтобы преодолеть такие проблемы, усилитель рулевого управления не подключен напрямую к двигателю, а с помощью регулятора усиления. Именно такой функциональностью обладает электрический усилитель. Работа ЭУР не характеризуется прямой зависимостью между усилием и мощностью мотора, что позволяет включать его в работу по мере необходимости в конкретной ситуации.

Для ВАЗ 2114 подойдет аналогичный ЭУР, как на Лада Приора.

Дополнительные преимущества использования электроусилителя вместо гидроусилителя руля:

• Меньше требований к техническому обслуживанию (нет необходимости отслеживать масло, соединения).
• В холодную погоду греться не нужно, как при использовании гидроусилителя руля.
• Установить ЭУР намного проще (не нужно будет мешать моторному отсеку).
• Высокая надежность.
• Единственный минус — меньшая мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Стоит ли устанавливать электроусилитель руля?

Ответ уникален для каждого автолюбителя. С одной стороны, рулевое управление становится легким, и эффект действительно заметен. С другой стороны, помимо финансовой стороны вопроса (а это не менее 15-20 тысяч рублей) на ее установление потребуется потратить целый день. Выбор полностью за вами, но если вы все же решитесь, мы поможем вам с установкой.

Что нужно для установки?

1. Сам электроусилитель;
2. Блок управления;
3. Промвал;
4. Электропроводка.

Инструкция по установке

При установке электроусилителя необходимо учитывать, что потребуется замена рулевой колонки ВАЗ 2114 на «электрическую колонку». Для этого начнем с разводки. Вам нужно будет разобраться с подушечками. Никаких «скручиваний» не понадобится.В колодке есть клемма, которую нам нужно снять и вставить в колодку в жгуте.

Вставляем свободный вывод жгута ровно на то место, где был штатный провод. Специального жгута для этого не нужно. Подключите два 4-х квадратика к аккумулятору. Не забудьте подключить предохранитель на 50А. «Слабо» подключится к тахометру, датчику скорости, массе, K-проводу и проводке к контрольной лампе. Не забудьте проверить сигналы спидометра и тахометра.

1. Снимите крышку с переключателями и замком зажигания.
2. Откручиваем болт на рейке и снимаем. Надо определить, насколько «родная» часть больше нашей новой.
3. Устанавливаем вал на ЭУР. После этого прикрепляем вал на место.
4. Настроили проводку. Продеваем два кабеля к АКБ из салона, желательно через левое крыло. Опубликовать вы можете:

• Сначала снимите бачок омывающей жидкости.
• Возьмите жесткий провод и протащите его, пытаясь добраться до капота.
• Как только он появляется на капоте, прикрепляем к нему наши провода.

• Вытаскиваем вместе с нашей проволокой.

1. Подключаем электронику ЭУР. Под панелью приборов красный блок, а в нем оранжевый провод. Именно к нему нужно подключить электрический усилитель.
2. Аналогичные действия необходимо проделать с серым проводом.
3. Подключаем силовые концы.Подключаем к аккумулятору розовый, это плюс, а черный — минус.

На этом установка завершена. Если вы сделали все аккуратно по инструкции, вы получите удовольствие от легкости вождения ВАЗ 2114.

Регулировка руля

Если вам не нравится высота и положение руля, то вам нужно будет отшлифовать края обода до нужного вам размера или установить проставки между пластиной и кузовом. Стоит помнить, что электроусилитель руля автоматически отключается на скорости выше 50 км / ч, в отличие от того же гидроусилителя руля.

Установить электроусилитель руля своими руками вполне реально. Стоит только помнить, что даже опытному водителю потребуется немало времени и сил. Но для любителя комфортной езды результат оправдает все затраты и ожидания.

С момента выпуска ВАЗ-2114 предусмотрена установка дополнительных комплектов для облегчения управления. Это такие как гидроусилитель руля и электрический усилитель руля, но они не входят в комплект поставки нового автомобиля.Итак, каждый автомобилист не прочь бы иметь одну из этих систем для упрощения вождения.

Видео об установке электроусилителя руля на автомобиль семейства ВАЗ

Видео расскажет, как установить электроусилитель руля на автомобиль, а также расскажет о некоторых нюансах и тонкостях процесса.

Электроусилитель руля

Как известно, все иномарки оснащены гидроусилителем руля, который изначально входит в базовую комплектацию автомобиля.Но, с отечественным автопромом не все так просто. Так что почти все автомобили, напротив, не оснащены этой конструкцией, и функция доступна как дополнительная опция, за небольшие деньги.

EUR или ГУР — что лучше выбрать на ВАЗ-2114?

Итак, что установить гидроусилитель или электроусилитель? Этот вопрос мучает многих автомобилистов. Конечно, по всем параметрам ЭУР уступает гидроусилителю, но есть такой, который сводит на нет все достоинства «гидрика».Этот индикатор — цена.

Так, евро с установкой будет стоить 20 000 руб., А комплект ГУР без установки — 25 000 руб. Итак, как показывает практика, большинство автомобилистов выбирают для установки электроусилитель руля.

Что нужно для установки

Перед началом установки необходимо собрать все необходимое оборудование. Что нужно автомобилисту, в этом случае:

• Электрический усилитель.
• Блок управления.
• Промвал.
• Электропроводка.

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда все готово, можно переходить непосредственно к процессу установки электроусилителя руля на автомобиль. Перед началом процедуры стоит отметить, что необходимо заменить проводку рулевой колонки. В этом случае ни порезов, ни скручиваний не будет. Все подключается к стандартным колодкам.

Вставляем свободный вывод жгута ровно на то место, где был штатный провод. Специального жгута для этого не нужно. Соединяем с аккумулятором два провода сечением 4 квадрата. Обязательно установить предохранитель на 50 А. «Слабо» подключится к тахометру, массе, K-линии и проводке к контрольной лампе.

Не забудьте проверить наличие сигналов спидометра и тахометра.

Итак, все подготовлено, и теперь можно переходить непосредственно к процессу установки ЭУР.Рассмотрим пошаговую инструкцию по установке:

1. Демонтировать минусовую клемму с.

   Снимите «-» клемму с аккумуляторной батареи

2. Снимите рулевое колесо.
3. Демонтировать кожух облицовки рулевой колонки.
4. Отсоединив провода демонтируем выключатели и замок зажигания.

   Процесс снятия переключателя на рулевом колесе

5. Отвернув крепеж, демонтировать рулевой вал.
6. Теперь необходимо установить вал на электроусилитель.
7. Следующим шагом будет настройка проводки, что не так сложно, как кажется на первый взгляд.
8. Протягиваем 2 провода от салона до АКБ. Многие рекомендуют делать это внутри левого крыла. Для большего удобства рекомендуется демонтировать следующие элементы: бачок омывателя ветрового стекла, аккумуляторную батарею и аккумуляторную полку.

   Подключение силовых проводов ЕВРО

9. Изготавливаем крепления для электроусилителя руля.

   Монтажные опоры для электроусилителя

10. Устанавливаем деталь в сиденье и фиксируем гайками.

    Установка электроусилителя руля на сиденье

11. Завершающим этапом установки является подключение электроники ЭУР. Под панелью приборов красный блок, а в нем оранжевый провод. Именно к нему нужно подключить электрический усилитель. Точно с предыдущим шагом необходимо подключиться к серому проводу.

    Находим нужные провода и подключаем к ним

12. Теперь, чтобы электроусилитель заработал, нужно подключить к плюсу и минусу.
13. Процедура установки ЭУР завершена и если все сделать правильно и ровно, то все заработает.
14. Дальнейшая сборка проводится в обратной последовательности и согласно техническим схемам.

Регулировка рулевого колеса

Также, если после установки положение руля неудобное, а электроусилитель руля слишком низкий или высокий, то это неудобство можно немного исправить с помощью регулировки.Это можно сделать путем стачивания кромок лопастей или дополнительной установкой прокладок и втулок.

Стоит помнить, что, в отличие от гидроусилителя, автоматический электроусилитель отключается, когда скорость становится выше 50 км / ч.

Но, не отчаивайтесь и не расстраивайтесь, ведь на такой скорости в управлении не чувствуется, включена эта функция или выключена.

Выбор продукции

Сравнение штатной рулевой колонки и электроусилителя

2172-3450008 — оригинальный каталожный номер электроусилителя руля, предназначенного для установки на ВАЗ-2114.Так что это наиболее подходящий вариант в данном случае. Средняя стоимость около 20000 рублей. руб.

Достоинства и недостатки установки ЭУР на автомобиль

Все вопросы по выбору и установке рассмотрены, но еще хотелось бы рассказать вам о преимуществах электроусилителя перед гидроусилителем:

• Обслуживание занимает меньше времени и требует гораздо меньших затрат. Таким образом, нет необходимости контролировать масло, а также соединения.
• В отличие от гидроусилителя руля, электроусилитель зимой, на морозе не требует подогрева.
• Установка ЭУР намного проще и дешевле, чем ГУР.
• Высокий уровень надежности.
• Стоимость изделия. EUR в несколько раз дешевле гидроусилителя.

Видео пример работы электроусилителя руля на ВАЗ-2114

выводы

Процесс установки электроусилителя на ВАЗ-2114 достаточно длительный и не просто процесс, который потребует много времени и сил.Конечно, многим автомобилистам это покажется довольно сложным и практически невозможным. Поэтому, если автолюбитель не уверен в своих силах, необходимо обратиться в автосервис, где все сделают достаточно быстро.

Проблемы со стойкой рулевого управления с гидроусилителем и советы по замене

Хотя большинство из нас считают это само собой разумеющимся, система рулевого управления с гидроусилителем является важным компонентом вашего автомобиля. Со временем детали, составляющие систему рулевого управления, изнашиваются. Внешние компоненты, такие как концы рулевой тяги и звенья, изнашиваются намного быстрее, чем внутренние компоненты, поэтому вы будете регулярно обслуживать эти детали.Внутренние компоненты, в том числе гидравлическая система и блок рулевой рейки и шестерни, служат намного дольше, поэтому обслуживание этих компонентов является довольно редким явлением.

Когда вам действительно нужно обслуживать внутреннюю систему, это должно быть сделано правильно. Самая частая поломка — ломаная линия. Его легко заменить без ущерба для остальной системы. Однако, если насос выходит из строя, вероятность дальнейшего повреждения очень высока. Когда насос гидроусилителя руля выходит из строя, через трубопроводы обычно попадает большое количество металлической стружки.Стружка наносит ущерб клапанам и уплотнениям, а это означает, что функция усилителя мощности быстро выйдет из строя и, возможно, вытащит и новый насос, если его не заменить одновременно.

Замена рулевой рейки не является физически сложной задачей, но есть несколько шагов, которые необходимо предпринять, чтобы убедиться, что она сделана правильно и что ремонт продолжится. Чистота — залог замены рулевой рейки. Если вы не являетесь домашним мастером, местный центр NAPA AutoCare с легкостью справится с этой задачей.

Распространенные проблемы рулевой рейки

Самая распространенная неисправность рулевой рейки — это уплотнения. В большинстве рулевых реек используются уплотнительные кольца для герметизации внутренних компонентов. Внутри стойки и шестерни усилителя работают две отдельные системы: гидравлика (усилитель) и механика (рулевое управление). Две системы совместно используют ведущую шестерню внутри верхней части основного корпуса. Ведущая шестерня проходит через гидравлический сервопривод. Когда жидкость под давлением проходит через клапан, любое движение ведущей шестерни (которая соединена с рулевой колонкой) вращает золотниковый клапан, чтобы выровняться с правильными отверстиями для потока.Когда рулевое колесо отцентрировано (нейтральное положение), жидкость обходит золотниковый клапан. Золотниковый клапан направляет жидкость под давлением к соответствующей стороне вспомогательного поршня внутри длинной трубки рулевой рейки. Это обеспечивает помощь при рулевом управлении. Существует множество трубопроводов и клапанов, для которых требуется уплотнительное кольцо. Поскольку они находятся под сильным давлением, превышающим 2000 фунтов на квадратный дюйм, они склонны к выходу из строя.

Внутри рулевой рейки находится ведущая шестерня, которая движется по реечной передаче, как показано.Ведущая шестерня также является частью гидравлического клапана.

Механика стойки, конечно, проще, но тем не менее способна дать сбой. Ведущая шестерня едет по рейке (которая прикреплена к поршню). Есть настройка сетки, это может быть нарушено выравниванием из-за износа или физического повреждения, что может привести к жесткому или плохому рулевому управлению. У некоторых стоек рулевые валы выходят из конца блока, со временем они могут быть повреждены или даже оборваны резьбы, что требует полной замены блока рулевой рейки.

Советы по замене рулевой рейки

Восстановить уплотнения на рулевой рейке можно, но этот процесс занимает много времени, а более глубокие внутренние уплотнения сложнее заменить без специальных инструментов. Замена, как правило, является наиболее экономичным решением. Процесс замены стойки обычно занимает 4-6 часов, в зависимости от марки и модели. Снятие стойки включает в себя отсоединение рулевой тяги, снятие рулевых тяг, отсоединение гидравлических линий, а затем и самой стойки.Есть два типа монтажа в стойку: проушины или зажимы. В этой стойке, показанной ниже (от Dodge Challenger 2009 года выпуска), используется стиль с выступом с втулкой. Вот и сама стойка. Обратите внимание на две большие выступы с внутренней стороны сильфона. Это крепления в стойку. Это стойка с концевым управлением, из концов которой выходят рулевые рычаги. Другой тип стойки — это центральная рулевая рейка, где рулевые рычаги крепятся к поперечной рулевой тяги.

Новая стойка находится сверху, старая стойка — снизу. Они должны быть идентичными.

Установка производится в обратном порядке, в том же порядке, за исключением гидравлики. Их нужно сначала очистить. Пришло время осмотреть линии на предмет трещин, выпуклостей или слабых мест, которые могут вызвать проблемы в будущем. Если все стропы в хорошем состоянии, их необходимо тщательно промыть средством для очистки тормозов, если они будут использоваться повторно.

При замене стойки необходимо промыть каждую линию. Невыполнение этого требования часто приводит к аннулированию гарантии на новую деталь.

Для таких внешних резервуарных систем, как эта, резервуар также должен быть прочищен.Мы обработали его очистителем тормозов, продули сжатым воздухом, а затем повторили несколько раз. Хорошей идеей является установка линейного магнитного фильтра для обратной линии системы. Фильтр идет по обратной магистрали от стойки к резервуару. Это работает как для насосов внешнего, так и для внутреннего резервуара.

Купите встроенный фильтр вместе с новой стойкой, чтобы защитить все компоненты от повреждений мусором.

После установки и подсоединения новой рейки она заполняется новой жидкостью для гидроусилителя рулевого управления и продувается.Чтобы удалить воздух из системы, рулевое колесо поворачивают 15-20 раз от упора до упора при выключенном двигателе. В этот момент двигатель был запущен, и система работала нормально. В течение следующих нескольких миль некоторые дополнительные воздушные карманы, вероятно, будут вытеснены, что снизит уровень жидкости в резервуаре, поэтому его следует проверять в течение нескольких дней и при необходимости добавлять дополнительную жидкость.

Последний шаг — заполнение системы свежей жидкостью и продувка воздуха.

Каждый раз при модификации системы рулевого управления автомобиль необходимо выровнять.Некоторые центры NAPA AutoCare могут делать это самостоятельно, некоторые — нет. Это немалая проблема, если ваша передняя подвеска не выровнена, это приведет к неустойчивому управлению и необратимому износу шин в пределах 100 миль. Приняв надлежащие меры, ваша новая рулевая рейка прослужит долгие годы и вернет вас в путь.

Ознакомьтесь со всеми деталями рулевого управления и подвески , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о реечном рулевом управлении поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Ремонт рулевого управления в Лексингтоне, Южная Каролина

Будь то ваш Acura, Buick, Cadillac, Chevrolet или другой марки, в конечном итоге вам может потребоваться ремонт рулевого управления. Когда вам пора привезти свой автомобиль для ремонта, как можно скорее приезжайте в Kestner Automotive — Lexington в Лексингтоне! Система рулевого управления в вашем автомобиле чрезвычайно важна при маневрировании по улицам Бейтсбург-Лисвилл, Южная Каролина, Гилберт, Южная Каролина, Лексингтон, Южная Каролина, Колумбия, Южная Каролина и за их пределами.Система рулевого управления в вашем автомобиле полагается на действия водителя на рулевом колесе и механизме под автомобилем для поворота передних колес влево и вправо. Большинство автомобилей оснащено гидроусилителем рулевого управления — системой, которая значительно упростила рулевое управление. В усилителе рулевого управления используется либо электронный двигатель, либо гидравлическая система. Если в гидроусилителе рулевого управления используется гидравлическая система, для передачи мощности будет использоваться жидкость для гидроусилителя рулевого управления. По мере нарастания давления поршни перемещаются, что снижает усилие, необходимое для привода.Однако в конечном итоге вам может потребоваться услуга по замене жидкости гидроусилителя рулевого управления. Грязь и мусор могут загрязнить жидкость и вызвать утечку и привести к отказу системы. Принесите свой автомобиль в Kestner Automotive — Lexington, если вам когда-нибудь понадобится выполнить какое-либо обслуживание рулевого управления, например, замену рейки и шестерни с гидроусилителем или замену жидкости для гидроусилителя рулевого управления.

Существует две разные системы рулевого управления: реечная система и система рулевого управления. Рулевое управление с гидроусилителем позволяет водителю с минимальными усилиями легко повернуть автомобиль.Вход от рулевого колеса вращает рулевой вал. На конце рулевого вала находится круглая шестерня, называемая шестерней. Шестерня блокируется с рулевыми рычагами, и когда водитель поворачивает рулевое колесо, шестерня вращается и поворачивает рулевые рычаги. В системе рулевого управления на конце рулевой колонки находится червячная передача. Червячная передача — это цилиндр с резьбой, который прикреплен к стойке с шариковыми гайками. Пока водитель поворачивает рулевое колесо, стойка с шариковыми гайками перемещается вверх и вниз по цилиндру, перемещая рычаг подвески, который соединен с рулевым рычагом.Если у вас есть какие-либо вопросы о системе рулевого управления вашего конкретного автомобиля и любых потенциальных проблемах, свяжитесь с Kestner Automotive — Lexington, чтобы записаться на прием и попросить наших надежных технических специалистов взглянуть на вас.

Признаки неисправности рулевого управления:

• Затруднение с поворотом руля.
• Вибрация рулевого колеса.
• Автомобиль тянет в сторону.
• Скрежет и визг при повороте руля.
• Утечка жидкости под системой рулевого управления.
• Рулевое колесо жесткое или болтается.
• Рулевое колесо буксует при повороте.

Ваша мастерская по ремонту рулевого управления

Если вы находитесь в Лексингтоне или поблизости от него, приходите в Kestner Automotive — Lexington, где вы найдете мастерскую по ремонту рулевого управления.
