Замена вакуумного усилителя тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Вакуумный усилитель тормозов – он крепится за кронштейн к моторному щиту (Это щит, который разделяет подкапотное пространство и салон автомобиля) и в него установлен главный тормозной цилиндр, который кстати тоже время от времени подлежит замене (Когда изнашивается этот цилиндр, с тормозами начинается проблема, машина может не тормозить, могут тормозить только два колеса из всех четырех имеющихся, тормозная жидкость ещё быстро может заканчиваться и сам цилиндр течь может), благодаря данному цилиндру и благодаря вакуумному усилителю, на современных автомобилях и происходит торможение, кстати вакуумник работает благодаря впускному коллектору (На инжекторах, за счёт ресивера) и поэтому когда двигатель заведён тормоза мягкие и на них очень легко нажимать, а когда его глушишь, давление воздуха во впускном коллекторе пропадает и педаль намного (Ощутимо) тяжёлой становиться.

Примечание!
Заменить данный усилитель тормозов сможет любой человек который имел хоть какой то опыт при ремонте автомобиля, а для его замены, понадобится небольшой, но всё же редкий набор инструментов, который не у всех людей и встретишь, а именно: Пассатижи нужны будут, вороток и к нему накидные головки (Если есть удлинитель, то им лучше запастись), если воротка нет, тогда все ключи которые у вас есть возьмите, благодаря накидным и гаечным, его тоже снять можно, но это очень не удобно будет!

Краткое содержание:

• Замена вакуумного усилителя тормозов
• Дополнительный видео-ролик

Где находится вакуумный усилитель тормозов?
В подкапотном пространстве он располагается на моторном щите (Указан красной стрелкой), а за моторным щитом, сразу идёт салон у автомобиля, в салоне же можно будет найти толкатель вакуумного усилителя тормозов, который подсоединяется к педали тормоза (При снятии усилителя, этот толкатель от педали отсоединить придётся) и поэтому примерное нахождение усилителя тормозов из салона, по этому толкателю очень легко определить, когда усилитель снимать соберётесь, сразу поймёте о каком толкателе идёт речь.

Когда нужно менять вакуумный усилитель тормозов?
При неисправности усилителя тормозов, либо тормоза пропадут, либо же двигатель начнёт работать неровно на холостом ходу, на самом деле симптомов очень много, потому что на каждом автомобиле всегда по разному выявляется неисправность усилителя тормозов, на какой то машине, что при заглушенном моторе, что при заведённом, педаль с одним усилием будет нажиматься, на какой то, при нажатии на педаль, холостой ход будет нарушаться и машина начнёт глохнуть, но проверка работоспособности всегда одна и та же, на заглушенном движке, нужно нажать раз 5-6 на педаль тормоза, в последний раз нужно оставить педаль нажатой и завести двигатель у автомобиля и как только он заведётся, педаль обязательно должна будет чуть-чуть провалиться, если всё так и есть, то усилитель исправен.

Примечание!
Ознакомится со всеми неисправностями вакуумного усилителя тормозов, вы можете в видео-ролике, который размещён чуть ниже, в нём показывается весь пример на классическом автомобиле, но суть в том, что данный усилитель на всех автомобилях работает идентично (Снимаются они только лишь по разному, а принцип работы у них у всех один) и поэтому если у вас передний привод, а в ролике рассказывается вообще про задний, то особого внимания на это не обращайте, потому что как мы уже сказали, принцип работы у вакуумного усилителя на всех машинах один!

Примечание!
Если вдруг у вас выйдет из строя вакуумный усилитель тормозов, тогда переходите именно к его замене и покупайте новый, ремонтировать родной мы вам категорически не рекомендуем, потому что вряд ли что то хорошее из этого выйдет, тем более докупать рем комплект по любому придётся, а это тоже потраченные деньги и ещё не известно, сможете ли вы правильно заменить все изношенные детали в нём или нет, потом собрать вакуумник придётся, таким образом, чтобы воздух не стравливался из него и он прекрасно работал!

Снятие:
1) Перед тем как приступать к снятию усилителя тормозов, проверьте, нормально ли подсоединяется вакуумный шланг (Указан синей стрелкой) к обратному клапану (Указан красной стрелкой), обязательно заведите автомобиль и посмотрите воздух не травиться ли из этого шланга, из клапана (Отсоединять только ничего не нужно, на фото все отсоединено, только чтобы вы могли понять, где клапан располагается, где шланг и куда вся эта система подсоединяется, кстати место подсоединения указано зелёной стрелкой).

Примечание!
Полностью рекомендуем пройтись по шлангу, он к штуцеру впускного коллектора подсоединён, везде проверьте, не травиться ли не откуда воздух, в противном случае замените шланг или обратный клапан на новый!

2) После полной проверки, переходите к снятию вакуумника с автомобиля, для этого сперва отсоедините колодку проводов которая указана стрелкой, от верхней крышки тормозного бачка и отведите её в сторонку.

3) Затем с пассатижами переберитесь в салон автомобиля и подлезьте под то место, где педали установлены, к педали тормоза (Вернее к её кронштейну) будет крепится тот самый толкатель о котором мы говорили чуть выше, данный толкатель идёт от вакуумного усилителя тормозов и когда педаль выжимается, вакуумник приступает к работе, этот толкатель будет нужно отсоединить, для его отсоединения снимите стопорную скобу пассатижами (см. фото 1) которая крепит палец и после чего, выньте палец из кронштейна педали тормоза (см. фото 2) и сразу же можете отсоединять толкатель.

4) После проделанных операций, снова в подкапотное пространство перебраться будет нужно и находясь там, отсоедините шланг который к обратному клапану подсоединён (Он хомуток крепится, на фото обратный клапан синей стрелкой указан) и следом выкрутите две гайки (Примерное их местонахождение, указано красными стрелками), которые крепят главный тормозной цилиндр к вакуумного усилителю тормозов и после этого аккуратно отведите цилиндр от усилителя тормозов, только снимать его не нужно и тормозные металлические трубки которые к нему подсоединены, тоже отсоединять не нужно.

5) И в завершение, выкрутите четыре гайки которые крепят кронштейн на котором располагается усилитель тормозов к щитку мотора (Две гайки указаны стрелками), как только они будут откручены, можете потихоньку снимать усилитель вместе с кронштейном, если их вдруг разъединить захотите, тогда после снятия, выкрутите две гайки которые кронштейн к усилителю тормозов крепят и можете разъединять эти две вещи.

Установка:
Новый усилитель тормозов ставится в обратном порядке снятию, если вдруг окажется что на нём кронштейна нет, тогда кронштейн со старого снимите, отвернув две гайки как мы уже сказали.

Дополнительный видео-ролик:

Примечание!
Увидеть наглядный пример того как неисправный усилитель тормозов может влиять на работу двигателя на холостом ходу, вы можете из видео-ролика, который точно так же мы закрепили ниже:

Замена вакуумного усилителя тормозов ВАЗ-2109 своими руками: видео

Вакуумный усилитель ВАЗ-2109 предназначен для «облегчения» нажатия на педаль тормоза. Размещается агрегат под капотом за основным цилиндром и связан непосредственно с педалью при помощи штока. Чтобы определить, нужно проводить замену вакуумного усилителя или нет, обратите внимание на усилие, которое необходимо прилагать к тормозному устройству, чтобы машина остановилась.

Как обследовать исправность вакуумного усилителя тормозов на ВАЗ-2109

Проверка поломок вакуумного усилителя ВАЗ-2109 предполагает такие действия владельца машины:

1. Выключите двигатель.
2. Нажмите на педаль тормоза 5 раз.
3. Зажмите тормозную педаль и удерживайте ее.
4. Заведите двигатель автомобиля.

Как в идеале должен вести себя ВАЗ-2109? Если вакуумное приспособление работает корректно, рычаг уходит вперед плавно и без особых усилий. Если сомневаетесь в точности «диагноза», явный признак поломки вакуума – шипение, возникающее на участке подключения трубопровода впускного коллектора к штуцеру клапана, который крепится в обратном направлении к вакуумному усилителю.

Специалисты на СТО рекомендуют автолюбителям исследовать такие характеристики:

• целостность патрубка, который подходит к прибору;
• плотность прилегания магистрального компонента, находящегося на штуцере.

Шипение проявляется, когда ослаблен крепеж.

Очень хорошо заметен начальный этап неисправности вакуумного усилителя в ВАЗ-2109, особенно когда речь о карбюраторе. Рычаг, отвечающий за тормоз, еще хорошо выжимается, торможение вполне информативное, но уже можно заметить такие неблагоприятные свойства:

1. Находясь на холостом ходу, мотор как будто троит.
2. Когда водитель нажимает на педаль тормоза, холостой ход приходит в норму.
3. При влиянии на акселератор в нейтральном положении, вне зависимости от регуляции карбюратора, появляются «провалы».

Если обозначенные признаки присутствуют, тогда есть смысл извлечь из штуцера вакуумного приспособления при работающем моторе патрубок, а после прикрыть шланг пальцем или каким-то предметом. Если холостой ход пришел в норму, значит ничего кроме замены вакуумного усилителя тормозов ВАЗ-2109 сделать больше нельзя.

Если поломка произошла в пути, управление автомобилем следует продолжить с включенным вакуумным усилителем (ВУТ), хоть педаль станет более жесткой и не такой податливой, информативность по-прежнему останется идеальной.

Инструкция по замене ВУТ своими руками на ВАЗ-2109

Прежде чем поставить новый агрегат для тормозов, необходимо демонтировать изношенный. Для этого первоначально следует отсоединить педаль от штока усилителя. Демонтируют приспособление исходя из участка размещения педального узла. Для этого рассоедините 2 единицы, которые закреплены штифтом, сделать это легко при помощи отвертки с плоским наконечником.

Далее подлезьте под капот, удобнее делать это когда автомобиль находится на эстакаде или на смотровой яме:

1. Открутите колодку, отвечающую за питание измерителя уровня тормозной жидкости в машине.
2. Снимите кронштейн, фиксирующий магистрали гидравлического типа в соответствии с рамой ВАЗ-2109. Гайку легко открутить головкой маркировки 10.
3. Вооружившись ключом на 17, снимите основной тормозной цилиндр. Заметьте, что отсоединить нужно 2 гайки.
4. Теперь вакуумный усилитель доступен для проведения последующих манипуляций. Извлеките патрубок, который связывает усиливающую камеру и коллектор впускного формата.
5. Снимите распорку со стока на переднем плане.
6. Применив вороток, удлинитель, карданный шарнир и головку на 13, выкрутите 4 гайки, отвечающие за крепление вакуумного усилителя тормозов на шпильках кузова.

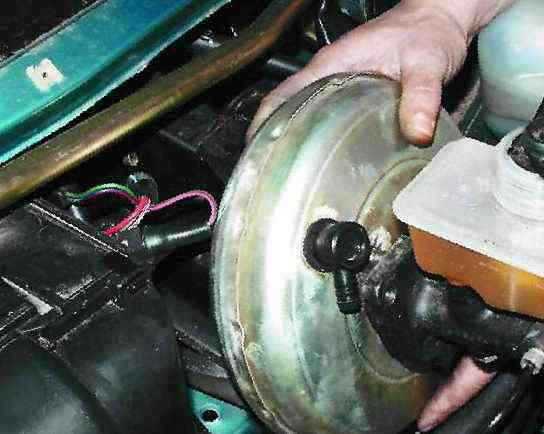

7. Извлеките усилитель со шпилек и достаньте из-под капота.

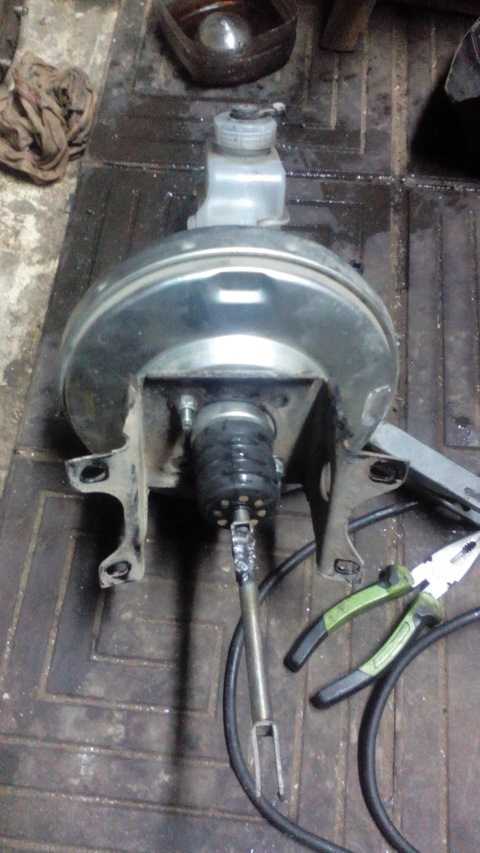

8. Осмотрите обратную сторону усиливающего тормоза устройства – все детали подлежат демонтажу. Для этого подцепив головкой на 17 две фиксирующие гайки, снимите корпус из металла, потянув на себя. Пыльник снимается со штока без усилий.
9. Прикрепите кронштейн к резиновому уплотнителю на новом ВУТ, следуя обратному порядку шагов.

Читайте также: Где находится реле поворотов ВАЗ-2107

Правила обязательные для соблюдения монтажа нового ВУТ

Пи установке нового вакуумного механизма учитывайте следующие правила:

• соединение штока ВУТ с педалью тормоза производится после размещения приспособления на фиксирующие шпильки;
• чтобы довести уплотнительные компоненты до совершенства, смажьте пространство между цилиндром тормозов и вакуумным устройством герметиком;
• шток ВУТ в ВАЗ-2109, который влияет на основной тормозной цилиндр, находящийся с лицевой стороны каркаса, может в момент транспортировки или установки передвинуться. Поэтому для проверки состояния изделия нажмите его до упора.

Определить правильность монтажа вакуумного усилителя тормозов не составит труда – педаль тормоза при верной установке изделия работает без сбоев.

Видеоинструкция о том, как своими руками осуществить замену вакуумного усилителя для тормозов в ВАЗ-2109, представлена ниже:

замена вакуумного усилителя тормозов своими силами

Как поменять вакуум на ваз 2109. Основной признак, указывающий водителю на неисправность вакуумного усилителя заключается в затруднительном ходе педали тормоза, что в свою очередь

Содержание

Как заменить вакуумный усилитель тормозов на ВАЗ 2108-ВАЗ 21099?

Примечание!
Если вдруг у вас выйдет из строя вакуумный усилитель тормозов, тогда переходите именно к его замене и покупайте новый, ремонтировать родной мы вам категорически не рекомендуем, потому что вряд ли что то хорошее из этого выйдет, тем более докупать рем комплект по любому придётся, а это тоже потраченные деньги и ещё не известно, сможете ли вы правильно заменить все изношенные детали в нём или нет, потом собрать вакуумник придётся, таким образом, чтобы воздух не стравливался из него и он прекрасно работал!

Снятие:
1) Перед тем как приступать к снятию усилителя тормозов, проверьте, нормально ли подсоединяется вакуумный шланг (Указан синей стрелкой) к обратному клапану (Указан красной стрелкой), обязательно заведите автомобиль и посмотрите воздух не травиться ли из этого шланга, из клапана (Отсоединять только ничего не нужно, на фото все отсоединено, только чтобы вы могли понять, где клапан располагается, где шланг и куда вся эта система подсоединяется, кстати место подсоединения указано зелёной стрелкой).

Примечание!
Полностью рекомендуем пройтись по шлангу, он к штуцеру впускного коллектора подсоединён, везде проверьте, не травиться ли не откуда воздух, в противном случае замените шланг или обратный клапан на новый!

2) После полной проверки, переходите к снятию вакуумника с автомобиля, для этого сперва отсоедините колодку проводов которая указана стрелкой, от верхней крышки тормозного бачка и отведите её в сторонку.

3) Затем с пассатижами переберитесь в салон автомобиля и подлезьте под то место, где педали установлены, к педали тормоза (Вернее к её кронштейну) будет крепится тот самый толкатель о котором мы говорили чуть выше, данный толкатель идёт от вакуумного усилителя тормозов и когда педаль выжимается, вакуумник приступает к работе, этот толкатель будет нужно отсоединить, для его отсоединения снимите стопорную скобу пассатижами (см. фото 1) которая крепит палец и после чего, выньте палец из кронштейна педали тормоза (см. фото 2) и сразу же можете отсоединять толкатель.

4) После проделанных операций, снова в подкапотное пространство перебраться будет нужно и находясь там, отсоедините шланг который к обратному клапану подсоединён (Он хомуток крепится, на фото обратный клапан синей стрелкой указан) и следом выкрутите две гайки (Примерное их местонахождение, указано красными стрелками), которые крепят главный тормозной цилиндр к вакуумного усилителю тормозов и после этого аккуратно отведите цилиндр от усилителя тормозов, только снимать его не нужно и тормозные металлические трубки которые к нему подсоединены, тоже отсоединять не нужно.

5) И в завершение, выкрутите четыре гайки которые крепят кронштейн на котором располагается усилитель тормозов к щитку мотора (Две гайки указаны стрелками), как только они будут откручены, можете потихоньку снимать усилитель вместе с кронштейном, если их вдруг разъединить захотите, тогда после снятия, выкрутите две гайки которые кронштейн к усилителю тормозов крепят и можете разъединять эти две вещи.

Установка:
Новый усилитель тормозов ставится в обратном порядке снятию, если вдруг окажется что на нём кронштейна нет, тогда кронштейн со старого снимите, отвернув две гайки как мы уже сказали.

Дополнительный видео-ролик:

Примечание!
Увидеть наглядный пример того как неисправный усилитель тормозов может влиять на работу двигателя на холостом ходу, вы можете из видео-ролика, который точно так же мы закрепили ниже:

Ремонт вакуумного усилителя тормозов ВАЗ 2109

Основной признак, указывающий водителю на неисправность вакуумного усилителя заключается в затруднительном ходе педали тормоза, что в свою очередь сказывается на качестве торможения и как следствие безопасности управления автомобилем. Вакуумные усилители поддаются ремонту только на специальном оборудование, если такого в наличие у вас нет, то придется его менять полностью, но перед этим необходимо проверить качество его работы и работу обратного клапана и только после этого принимать решение либо о замене, или же ремонт.

Для проверки работоспособности вакуумного усилителя необходимо несколько раз нажать на педаль тормоза, создав давление в системе, при этом педаль тормоза должна застопориться в верхнем положение. Теперь, не отпуская педали, запустите двигатель. В момент запуска, если усилитель исправен и не нарушена герметичность соединения вакуумных шлангов, педаль опустится в полик, Если она не опустилась, то в первую очередь проверяем качество соединения вакуумного шланга и герметичность обратного клапана.

Для проверки обратного клапана на автомобиле ваз 2109 необходимо проделать следующую последовательность действий:

• В первую очередь, как уже упоминалось выше, проверяем герметичность соединения шлангов со штуцером на впускной трубе и обратным клапаном на усилителе.

• Далее можно приступать к проверке самого клапана, предварительно отсоединяем от него шланг и поддев его плоской отверткой, снимаем с усилителя.
• На следующем шаге нам потребуется любая резиновая груша, единственные два условия: груша должна быть герметичной и она должна подходить по диаметру штуцера клапана. На эту роль вполне подойдет ареометр.
• Натянув ее на штуцер, сдавливаем грушу рукой, тем самым выпускаем воздух через клапан и отпускаем. Если груша осталась в сжатом состояние, значит клапан работает исправно, то есть он держит вакуум. В противном случае его необходимо заменить. Как вариант можно попробовать продуть клапан ртом, то есть сначала выдуваем, тем самым воздух должен выходить свободно, а потом всасываем и как следствие воздух не должен проходить.

На этом процесс проверки вакуумного усилителя и обратного клапана ваз 2109 завершен. Если герметичность шлангов не нарушена, а сам клапан исправен, то придется менять усилитель.

Обслуживание тормозов ВАЗ 2109: замена неисправного «вакуумника»

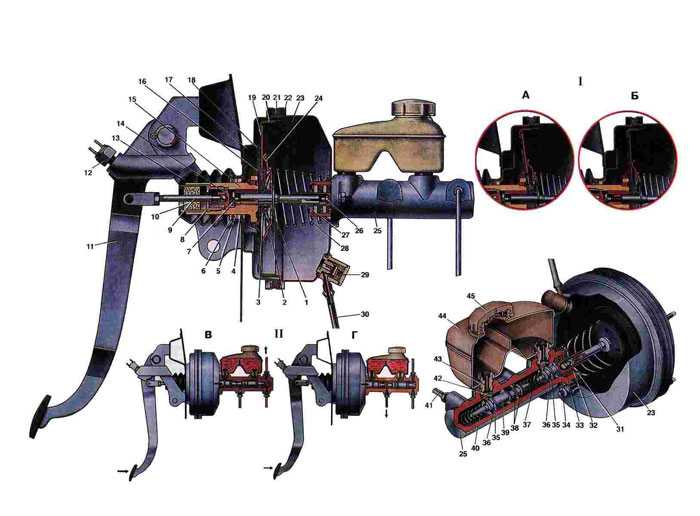

Вакуумный усилитель, «облегчающий» педаль тормоза, представляет собой тороид, разделенный диафрагмой на две камеры: одна постоянно связана с впускным коллектором, другая соединяется с атмосферой при нажатии на педаль. Смонтирован «помощник» в подкапотном пространстве за главным тормозным цилиндром и через шток связан с педалью тормоза.

Подготовка

Усилитель тормозов разборке и частному ремонту не подлежит – замена сборочной единицы производится в сборе. При выборе новой модели стоит учитывать, что усилители различных семейств ВАЗа не взаимозаменяемы.

В инструментальном обеспечении операции не предусмотрено использование специальных приспособлений:

1. набор головок («13» и «17») с удлинителями и карданным шарниром;
2. два рожковых ключа на «17»;
3. плоская отвертка.

Как осуществляется замена вакуумного усилителя тормозов ВАЗ-2109

Вакуумный усилитель ВАЗ-2109 предназначен для «облегчения» нажатия на педаль тормоза. Размещается агрегат под капотом за основным цилиндром и связан непосредственно с педалью при помощи штока. Чтобы определить, нужно проводить замену вакуумного усилителя или нет, обратите внимание на усилие, которое необходимо прилагать к тормозному устройству, чтобы машина остановилась.

Правила обязательные для соблюдения монтажа нового ВУТ

Пи установке нового вакуумного механизма учитывайте следующие правила:

• соединение штока ВУТ с педалью тормоза производится после размещения приспособления на фиксирующие шпильки;
• чтобы довести уплотнительные компоненты до совершенства, смажьте пространство между цилиндром тормозов и вакуумным устройством герметиком;
• шток ВУТ в ВАЗ-2109, который влияет на основной тормозной цилиндр, находящийся с лицевой стороны каркаса, может в момент транспортировки или установки передвинуться. Поэтому для проверки состояния изделия нажмите его до упора.

Определить правильность монтажа вакуумного усилителя тормозов не составит труда – педаль тормоза при верной установке изделия работает без сбоев.

Видеоинструкция о том, как своими руками осуществить замену вакуумного усилителя для тормозов в ВАЗ-2109, представлена ниже:

Тормозная система автомобиля является главенствующей по степени диагностики водителем, так как от ее эффективного действия напрямую зависит безопасность вождения.

Одним из ключевых агрегатов в данной системе выступает вакуумный усилитель тормозов. Его задача заключается в создании дополнительного давления воздуха посредством вакуума в тормозной системе и увеличение эффективности торможения.

Эффективность использования

Модель ВАЗ 2109 одной из первых отечественных машин получила такой узел в качестве штатного оборудования (до этого далеко не все машины получали в оснащении усилитель). Это нововведение позволило значительно повысить эффективность управления автомобилем и снизить его тормозной путь вне зависимости от дорожного покрытия.

Эффективность торможения с данным узлом в среднем возрастает на 30-40% в зависимости от конкретной модели и условий дороги.

На видео- вакуумный усилитель тормозов ВАЗ 2109:

Прокладка выпускного коллектора ВАЗ 2109. Снятие, замена, установка прокладки выпускного коллектора

Симптомы: подсасывает воздух в цилиндры двигателя, слышен звук подсоса из-под капота; выхлопные газы рвутся под капот.

Возможная причина: изношены уплотнения впускного коллектора (коллектора); уплотнение изношенного выпускного коллектора.

Инструменты: набор ключей, набор головок, набор отверток.

1. Установить автомобиль на смотровую яму или эстакаду.

2. Слейте воду из системы охлаждения двигателя.

3. Отсоедините выпускной коллектор и приемную трубу выхлопной системы.

4. Снимите корпус воздушного фильтра с автомобиля.

5. Отсоедините тягу привода от воздушной заслонки карбюратора, а затем отсоедините от нее дроссельную заслонку привода боковой тяги.

6. Демонтировать аккумулятор . Эта операция необязательна, но рекомендуется для улучшения доступа к другим деталям и крепежным элементам.

7. С помощью торцевого ключа на 13” отверните нижнюю гайку крепления воздухозаборника.

8. Торцовым ключом «на 13» отверните верхнюю гайку крепления воздухозаборника, а затем снимите его с автомобиля.

9. Отверните верхнюю гайку крепления теплозащитного экрана стартера.

10. С помощью торцового ключа на 13” отвинтите гайку крепления проушины, а затем снимите ее.

11. С помощью торцевого ключа на 13″ отверните гайку крепления провода массы, а затем снимите этот провод со шпильки (для большей наглядности натяжка устройства приводной цепи ГРМ снята).

12. С помощью 10-дюймового гаечного ключа отвинтите две гайки, крепящие впускную трубку охлаждающей жидкости к насосу охлаждающей жидкости, затем отсоедините трубку. Замените эту соединительную прокладку новой прокладкой при повторной установке.

13. С помощью торцевого ключа на 13 дюймов с удлинителем отверните семь гаек, крепящих впускной коллектор к выпускному коллектору. Обратите внимание, что под гайки совместного крепления впускного и выпускного коллекторов устанавливаются шайбы, толщина которых немного больше остальных (на приложенном фото показаны места крепления впускного и выпускного коллекторов).

14. Отсоедините впускной коллектор от головки блока цилиндров двигателя, сняв первый со шпилек на втором. Затем отодвиньте коллектор в сторону.

15. Снимите выпускной коллектор со шпилек головки блока цилиндров.

Под выпускной коллектор ВАЗ 2109 устанавливается прокладка, состоящая из нескольких слоев. По разным причинам (неравномерная затяжка гаек, старение) выходит из строя и требует замены. Первым признаком перегорания является появление характерного шума. Да можно ездить, если уши не жалко. Но замену лучше производить своевременно, так как возможно возгорание в подкапотном пространстве.

Прокладка изготовлена ​​из прессованного асбеста, армированного стальной нитью. Цена такой прокладки в зависимости от магазина и производителя колеблется в пределах 50-200 рублей. Стоимость замены в автосервисах не менее 1000 руб. И это без учета стоимости прокладок, гаек и других компонентов, которые могут потребовать замены. Поэтому гораздо эффективнее будет сделать ремонт своими руками, сэкономив приличную сумму.

Перед заменой прокладки коллектора необходимо понять, как протекает сам процесс. Вам не нужны специальные инструменты или опыт отличного моториста 80-го уровня. Достаточно стандартного набора инструментов, который имеется в каждом гараже. И не стоит сразу грешить на то, что в прокладке появился прорыв. Попробуйте сначала подтянуть гайки. Возможно, они немного ослабли. Но если избавиться от прохождения газов не удалось, нужно начинать ремонт. Порядок работы можно кратко разделить на несколько этапов:

• снятие воздушного фильтра;
• демонтаж корпуса воздушного фильтра;
• снятие карбюратора;
• отводящий впускной коллектор;
• замена прокладки коллектора;
• сборка узлов.

Определился с заказом — приступайте к работе. Самое простое — снять воздушный фильтр и его корпус. Сначала ключом на «10» откручиваем гайку посередине и расстегиваем защелки. Затем, сняв крышку, выньте фильтрующий элемент. Ключом «на 8» отверните гайки со шпилек и отверткой ослабьте хомут патрубка, подходящего к крышке ГБЦ. Затем снимите корпус воздушного фильтра. А теперь о том, как снять коллектор на ВАЗ 2109.своими руками.

Снятие карбюратора и впускного коллектора

Под рукой должен быть такой инструмент:

1. Плоская и крестовая отвертки.
2. Головка на «8» или трубчатый ключ.
3. Рожковый или накидной ключ на «13».
4. Трещотка (при необходимости).

Для снятия коллектора ВАЗ 2109 (карбюратора) необходимо предварительно демонтировать систему впрыска. Процесс разборки выглядит так:

1. Отсоедините шланг, по которому антифриз поступает от системы охлаждения к пусковому устройству карбюратора. Для этого ослабьте хомуты и аккуратно слейте жидкость. Работы необходимо проводить на холодном двигателе.
2. Снимите переднюю трубу. Для этого отогните фиксирующую пластину и ключом «на 13» отверните гайки. Тем же ключом откручиваем гайки крепления патрубка к кронштейну.
3. Снимите монтажный кронштейн троса привода дроссельной заслонки. Снимите пружину и ослабьте гайку, отсоединив трос.
4. Отключение холостого хода электромагнитного клапана.
5. Отсоедините вакуумную трубку и шланги обогрева карбюратора.
6. Демонтировать трубку вентиляции картера.
7. Отверните все четыре гайки крепления корпуса карбюратора к впускному коллектору.
8. Осторожно поднимите корпус карбюратора, стараясь не повредить шпильки.

Следующим шагом является демонтаж впускного коллектора. Вам понадобятся те же инструменты, что и в предыдущем шаге. Процедура состоит из следующих этапов:

1. Отверните две гайки крепления и отогните площадку под карбюратор обратно.
2. Снимите шланги, которые соединяются с впускным коллектором.
3. Открутите все гайки (а их 7), которые крепили коллектор.
4. Снять впускной коллектор ВАЗ 2109, слегка покачав его в стороны.

Снятие выпускного коллектора и замена прокладки

Из инструментов потребуются ключи на «13» всех типов. Процедура вывода состоит из следующих этапов:

1. Если вы еще не сняли гайки, крепящие штаны, сделайте это.
2. Отвести передний патрубок в сторону, открутить оставшиеся гайки крепления коллектора.
3. Разбирайте осторожно, старайтесь делать это без рывков. Если шпильки прикипели к гайкам, необходимо использовать предварительно проникающую смазку WD-40.

Бывает и так, что обламываются шпильки. Если одного будет недостаточно, прокладка очень быстро прогорит и вам придется проводить всю работу заново. И не исключено, что вам придется установить на ВАЗ 2109 новый выпускной коллектор., так как старый восстановлению не подлежит.

Ну вот и все, теперь можно снять старую прокладку. Если она подгорела и сильно прилипла к металлу, для демонтажа можно использовать тонкий нож. А еще лучше купить растворитель. С ее помощью удастся безболезненно снять старую прокладку. Старайтесь не повредить металл. При необходимости удалите остатки прокладки наждачной бумагой. Установите новую прокладку и выполните сборку в обратном порядке. Для удобства промазать прокладку перед установкой и шпильки на головке блока цилиндров тонким слоем графитовой смазки. Это улучшит герметичность и избавит от прилипания прокладки к металлу.

Небольшое видео о демонтаже коллекторов на ВАЗ 2109

Вам будет интересно:

Выхлопная система автомобиля ВАЗ-2114 с инжекторным двигателем не представляет особой сложности, тем не менее, иногда приходится достаточно потратиться время, а может и деньги (если проводить работы на СТО), чтобы привести его в норму. Сегодня разберемся с выпускным коллектором ВАЗ-2114, с особенностями его демонтажа и установки.

Когда нужно заменить и снять выпускной коллектор на ВАЗ-2114

Огромные перепады температур — основная проблема, с которой сталкивается выпускной коллектор и прокладка, из-за которой он снимается. Сам коллектор выполнен из чугуна особой марки, выдерживает высокие температуры (до 800-900 градусов) , тем не менее, это критические значения, после которых коллектор может покоробиться или треснуть.

Коллектор выпускной ВАЗ-2114

Его основная задача сбор выхлопных газов и их распределение в выхлопную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходима в таких случаях:

1. Механические повреждения коллектора.
2. Коробление и потеря герметичности в месте соединения с головкой блока цилиндров.
3. Прогар прокладки между головкой и коллектором.
4. Треск из-за перегрева двигателя.
5. Замена коллектора на устройство другой конфигурации, адаптированное к более жесткому режиму работы.

В том случае, если мы не собираемся участвовать в скоростных гонках на приз начальника областного ГАИ, в ряде случаев может понадобиться замена или демонтаж коллектора.

Инструменты и материалы для демонтажа

Существует ряд симптомов, которые подскажут, что нужно подготовить для снятия выпускного коллектора:

• повышенный уровень шума в моторном отсеке сильный шум в любых режимах работы;
• прорыв дымовых газов в моторный отсек и иногда в салон;
• снижение мощности двигателя из-за несовпадения выпускных отверстий в головке блока и в коллекторе.

Многие решают заменить штатный коллектор на «тюнинговый» из нержавейки и имеющий другую комплектацию, тем самым желая увеличить мощность двигателя, уменьшить сопротивление, которое оказывает штатный коллектор выхлопным газам. Как правило, самая частая причина разборки блока, прогорание прокладки .

Прокладка выпускного коллектора

Прокладка коллектора на ВАЗ-2114 изготовлена ​​из прессованного армированного асбеста и предназначена для обеспечения герметичности соединения головки блока с фланцами коллектора. Асбест используется для коррекции коэффициента теплового расширения алюминиевого сплава, из которого отлита головка, и чугуна, из которого отлит коллектор. На высоких оборотах и ​​при длительных нагрузках может прогореть прокладка. Тогда его замена и демонтаж коллектора неизбежны.

Для демонтажа коллектора потребуется стандартный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или ее аналог. В случае обрыва шпильки пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит несколько раз смочить все крепления, это значительно упростит процедуру снятия.

Процедура разборки коллектора – пошаговые инструкции

Сам процесс демонтажа не так сложен, доступ к некоторым гайкам затруднен, поэтому желательно работать на подъемнике или на смотровой яме. Алгоритм действий на впрыск ВАЗ-2114 в этом случае выглядит так:

1. Снимаем минусовую клемму с аккумулятора или выключаем главный выключатель.




   Снимите клемму с аккумулятора

2. Сливаем антифриз из системы. Пренебрегать этим моментом не стоит, несмотря на то, что завод не обязывает освобождать систему охлаждения от жидкости.




   Сливаем охлаждающую жидкость из системы

3. Откручиваем патрубки топливопроводов.




   Снятие топливопроводов

4. Находим датчик положения дроссельной заслонки, датчик холостого хода и снимаем с них провода.




   Отключение датчика положения дроссельной заслонки

5. Снимаем шланги вентиляции картера, шланг с вакуумным усилителем тормозов.




   Откручиваем патрубки

6. Демонтируем ресивер, отсоединяем провода форсунок и снимаем топливную рампу в сборе.
7. Получаем полный доступ к коллектору. Демонтируйте теплоотражающий экран.




   Снятие теплозащитного экрана

8. Откручиваем выпускной патрубок глушителя от коллектора.




   Отсоединить выхлопную трубу от коллектора

9. Откручиваем гайки крепления коллектора со шпилек в головке блока.




   Демонтируем крепления выпускного коллектора

10. Демонтируем коллектор.




    Снятие выпускного коллектора

Замена прокладок и установка коллектора

После демонтажа коллектора редко удается снять прокладку целой. Она и так меняется , но на привалочной плоскости со стороны головки и со стороны коллектора обязательно останутся части разрушенной прокладки. Их необходимо аккуратно удалить.

Заменить прокладку коллектора

Для этого можно использовать специальный спрей, который размягчает остатки прокладки, их можно аккуратно удалить лезвием. При этом плоскость не должна быть повреждена, иначе будет нарушена герметичность соединения.

Также при установке новых прокладок выпускного коллектора не рекомендуется использовать герметики . Они могут быть разного качества, могут образовывать при опрессовке частицы, попадающие в картер, что крайне нежелательно.

Видео о замене прокладки выпускного коллектора на ВАЗ-2114

В заключении

После установки новых прокладок (они разные для 8-клапанного двигателя и для 16-клапанного) и фиксации коллектора стоит убедиться, что блок не соприкасается с проводкой, шлангами и не задевает стабилизатор. Всем успешной работы!

Выпускной коллектор – узел, отвечающий за ходовые качества, без которого комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может засасываться в салон через отверстие салонного фильтра. Устранение течи в выпускном коллекторе ВАЗ 2114 — необходимый ремонт. К счастью, это не срочно, можно заранее подготовиться и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Ключевым фактором, который является причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114, является нагрев и не самые качественные материалы, из которых изготовлены детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частое явление для автомобилей ВАЗ старше 7-8 лет.

Автомастерские предлагают услуги по заварке трещин аргонной сваркой. Однако по ряду причин это занятие бесполезно для автомобиля старше 7 лет.

1) Только снятие и установка выпускного коллектора обойдется примерно в 2,5 тысячи рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если вы выполняете работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Сваренная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше автомобиль, тем быстрее проблема возвращается, и коллектор приходится снова снимать.

Если машине больше 8 лет и есть проблемы с трещинами в коллекторе, лучше снять деталь и заменить на новую.

Симптомы неисправностей

Прокладка выпускного коллектора

Одним из основных признаков негерметичности системы является «спортивный» рычащий звук при увеличении оборотов двигателя. Это может быть признаком различных неисправностей. выхлопная система . Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется ли проблема в глушителе, резонаторе или выхлопе.

Износ прокладки может проявляться в процессе производства. Откройте капот и заведите машину — белый или сероватый дым, поднимающийся из коллектора при прогреве, указывает на утечку по этой причине. Владельцы автомобилей ВАЗ обычно сталкиваются с этой проблемой раз в 3-4 года. При использовании некачественных запасных частей ранее. Решением может стать изготовление стальной прокладки на заказ. Он может длиться столько же, сколько и весь коллектор.

Специалисты сервиса, привлекая клиентов, любят рассказывать страшилки про взрыв выпускного коллектора на автомобилях ВАЗ 2114 из-за трещин. На самом деле это не более чем миф. Но настоящие проблемы не менее серьезны, поэтому не стоит откладывать ремонт в дальний бокс.

Треснувший выпускной коллектор или изношенная прокладка могут привести к загрязнению двигателя.

1) В выпускном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно регулирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одной функцией является вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Если повышенный шум и неприятные запахи при работе двигателя сочетаются с грязными работами, автомобилю требуется срочный ремонт.

Инструмент и необходимые детали

Для снятия выпускного коллектора на ВАЗ 2114 с целью замены прокладки или всей детали потребуется следующий инструмент:

• ключи рожковые и накидные на 8, 10, 13 , 17;
ключ
• с головками на 17, 19;
• отвертки, плоскогубцы.

Также желательно иметь под рукой такие инструменты, как дремель, гайкорез или гайкорез. Как правило, крепления на деталях выхлопной системы прилегают намертво.

За несколько дней до запланированного ремонта начните смазывать имеющиеся гайки WD-40 или другой проникающей смазкой. Повторите операцию 2-3 раза. Это немного упростит задачу снятия коллектора. .

Часто возникает вопрос: стоит ли использовать герметик после снятия и замены прокладки. Специалисты считают, что если мазать прокладку герметиком, то только качественным силиконом. Много бед двигателю ВАЗ 2114 может принести плохой герметик: при выгорании он превращается в «катушки», которые тянет в картер. А это лишнее загрязнение поршневой системы.

Процедура снятия выпускного коллектора

7 раз подумайте, прежде чем самостоятельно снимать выпускной коллектор. Выполнять эту работу в сервисе недешево, но труднодоступность и сложность откручивания некоторых гаек может стать серьезной проблемой.

Откручиваем болт крепления к впускной трубе

Перед снятием важно слить охлаждающую жидкость, так как в процессе может попасть антифриз в цилиндры. Последовательность действий для автомобилей с инжектором следующая:

1. Отсоедините аккумуляторную батарею, отсоедините трос дроссельной заслонки от дроссельной заслонки.
2. Отсоедините топливопроводы.
3. Отсоедините провода от ДПДЗ и регулятора холостого хода.
4. Освободить шланги вентиляции картера, вакуума, усилителя тормозов.
5. Снимите ресивер, отсоедините провода блока форсунок и снимите топливную рампу форсунок.
6. Снимите кронштейн и тепловой экран.
7. После этого можно отсоединить переднюю трубу, выпускной и впускной коллекторы от коллектора.

Все прокладки заменены на новые после разборки. Обратите внимание при покупке, что прокладки выпускного коллектора на 8-клапанный и 16-клапанный ВАЗ 2114 разные. Тщательно выбирайте запчасти, и вы сможете избежать траты времени и денег.

Прогар прокладки под выпускным коллектором довольно неприятная и распространенная неисправность на автомобиле ВАЗ 2109.

Изделие, пришедшее в негодность, будет пропускать под капот выхлопные газы работающего двигателя, а характерное стрекотание при нагрузке двигателя тоже не сильно способствует комфортной езде. Замена прокладки коллектора на ВАЗ 2109поможет избежать подобных проблем.

Прокладка коллектора изготовлена ​​из специально спрессованной асбестовой смеси, армирована стальной нитью; его можно приобрести в любом магазине запчастей. Цена продукта в зависимости от производителя варьируется от 50 до 200 рублей. ВАЗ 2109 замена прокладки впускного коллектора в автосервисе обойдется примерно в 1500 рублей и выше, не считая стоимости самой прокладки.

Подготовительные работы

Замена ВАЗ 2109прокладка впускного коллектора своими руками не очень сложна и не требует специфических знаний или дорогостоящего инструмента – необходимый комплект ключей обычно присутствует в багажнике у каждого автолюбителя.

Но перед заменой стоит попробовать подтянуть крепление впускного блока — если прокладка не прогорела, то именно ослабленное крепление может быть причиной попадания выхлопных газов под капот. Если подтяжка крепления не помогла, значит прокладка полностью прогорела и требует замены. Замена ВАЗ 2109прокладка коллектора потребует предварительных работ по демонтажу воздушного фильтра, снятию карбюратора и самого коллектора. Все вышеперечисленные работы проводятся исключительно на холодном двигателе.

Снятие воздушного фильтра с корпусом

На инжекторном двигателе автомобиля ВАЗ 2109 для снятия воздушного фильтра достаточно открутить четыре самореза крепления крышки корпуса фильтрующего элемента – для этого ключ на 10 или используется трещотка. Под крышкой будет фильтрующий элемент. Если крышку трудно поднять, датчик можно отсоединить от штекера массового расхода воздуха.

На карбюраторном двигателе под капотом есть три защелки, которые легко откидываются. Посередине металлической крышки находится винт, который также можно открутить вручную, после чего крышка снимается. Под крышкой находится фильтрующий элемент, который необходимо аккуратно снять. Впоследствии, при обратной сборке, фильтрующий элемент можно заменить – если время пришло или если фильтрующий элемент сильно загрязнен.

Снятие карбюратора

После демонтажа воздушного фильтра можно приступать к снятию карбюратора. Снять карбюратор на ВАЗ 2109автомобиль, вам потребуются следующие инструменты:

• две отвертки — плоская и крестовая;
• рожковый ключ на 13;
• головка 8;
трещотка
• .

Инструкция по демонтажу карбюратора будет следующая:

1. Шланг подвода охлаждающей жидкости к пусковому устройству карбюратора отсоединяется от штуцера — отвинчивая хомуты крепления. Сама охлаждающая жидкость сливается в заранее подготовленную емкость.
2. Передний патрубок отсоединен от выпускного коллектора и от кронштейна блока цилиндров.
3. Затем отсоединяется кронштейн троса дроссельной заслонки. Для этого сначала снимается один конец пружины со штока управления дроссельной заслонкой, а затем снимается вся пружина, затем ослабляется гайка на кронштейне и выводится трос из зацепления.
4. Винтовой датчик EPHX отсоединен от сетевой вилки.
5. От блока подогрева карбюратора отсоединены два шланга и вакуумная трубка.
6. Шланг вентиляции картера снят.
7. Откручиваются 4 гайки крепления карбюратора к впускному коллектору.
8. Карбюратор снимается аккуратно и без рывков — сдвинув со шпилек.

Работы по демонтажу карбюратора завершены. Представленные фото и видео помогут наглядно проследить процесс снятия карбюратора.

Снятие впускного коллектора

После завершения работ по снятию воздушного фильтра и демонтажу карбюратора можно приступать к снятию впускного блока. Для этого вам понадобится следующий набор инструментов:

• рожковый ключ на 13;
• головка 13 — нормальная и глубокая;
• трещотка и кривошип;
• трещотка с 10.

Порядок работ будет следующим:

1. Отгибается площадка под карбюратор — для этого откручиваются две гайки крепления.
2. Все шланги, подходящие к коллектору, отсоединены.
3. Шесть гаек крепления сняты с впускного коллектора.
4. Впускной коллектор снимается со шпилек — для этого его следует слегка покачивать из стороны в сторону, так как он может пригореть к прокладке.

Снятие выпускного коллектора

Для снятия выпускного коллектора ВАЗ 2109 потребуются следующие инструменты:

• ключи на 13 — рожковый и накидной;
• глубокая головка 13;
трещотка
• .

Заказ:

1. С коллектора откручиваются четыре гайки передней трубы.
2. «Штаны» стягиваются со шпилек и отводятся в сторону, затем откручиваются оставшиеся три гайки коллектора.
3. Выпускной коллектор аккуратно и плавно снимается со шпилек.

При снятии коллекторов может возникнуть такая проблема, как залипание шпилек и гаек — так как металл постоянно нагревается и остывает, происходит процесс закисания.

Для облегчения работы крепежные штифты можно залить жидкостью WD 40 заранее, примерно за сутки до начала работы. Это значительно облегчит снятие коллектора для последующей замены прокладки. \

Если шпилька сорвется при откручивании, то ее надо просто высверлить, а потом нарезать новую резьбу и вкрутить новую шпильку.

Замена прокладки

После завершения подготовительных работ — демонтажа воздушного фильтра, карбюратора и впускного и выпускного коллектора, можно приступать к основным работам, для которых и были проделаны все предыдущие действия — непосредственно к замене самой прокладки.

Порядок работ будет выглядеть так:

1. Снимаем старую прокладку — это может быть сложно, так как, скорее всего, она намертво пригорела к ГБЦ — в этом случае нужно использовать тонкую отвертку или нож. Для облегчения работы можно использовать специальные аэрозольные растворители в баллончиках, продающиеся в магазинах автозапчастей. Также необходимо тщательно удалить остатки нагара с сопрягаемой поверхности блока – для этого можно использовать наждачную бумагу.
2. Новое изделие устанавливается на выпускной коллектор, далее все работы производятся в обратном порядке. Замена прокладки впускного коллектора на ВАЗ 2109 осуществляется аналогично.

Замена прокладки выпускного коллектора на ВАЗ 2109 завершена. Приемная труба глушителя крепится латунными гайками, желательно новыми. И не забудьте залить охлаждающую жидкость, которая была слита при снятии карбюратора!

Чтобы новая прокладка прослужила как можно дольше перед установкой, рекомендуется покрыть изделие слоем графитной смазки с обеих сторон – это продлит срок службы материала и повысит его герметичность, а также помогите избежать ожогов. Шпильки ГБЦ также рекомендуется покрыть слоем графитной смазки.

Удачи!

Что лучше 2109 или 21099. Где выбрать

Теперь пару слов от специалистов по поводу ВАЗ-2114. Новая покупка требует антикоррозийной обработки, замены гидрокорректора фар на электроприбор, заводские передние динамики, последние сильно портят диск, отвечающий за тормоза.

Ничего хорошего о качестве комплектующих сказать нельзя, а в ВАЗ-2109 все еще хуже. Безопасность страдает так же, как и в девятке, проклейка салона – обязательное условие комфортной езды.

В достоинства ВАЗ-2114 специалисты записали следующее:

• недорогое, экономичное обслуживание, возможность устранения неполадок своими руками;
• простота использования;
• хорошая проходимость;
• низкий расход бензина;
• бесконечных возможностей настройки.

Отзывы владельцев о ВАЗ-2109

Лада 2109 стоит почти в 2 раза дешевле своей последовательницы ВАЗ-2114, поэтому водители все чаще задаются вопросом, стоит ли переплачивать за вторую модель. Чтобы понять, что лучше ВАЗ-2109или автомобиль ВАЗ-2114, обратимся к изучению отзывов автолюбителей о Ладе 2109 на форумах:

1. Кузов быстро гниет. Что также неприятно удивило, так это то, что цена на датчики такая же, как и на иномарки. Хотя за такую ​​копейку от автомобиля многого ждать не приходится — главное, что на ходу.
2. Едет хорошо, управляемый, не разбрасывается за 170 000 км. Передний привод радует габаритами, машина маневренная, но не хватает вместительности заднего сиденья.
3. Покраска оставляет желать лучшего — нужно сразу гнать на СТО и перекрашивать, а сверху покрывать антикоррозийным составом. Мотор мог бы быть и помощнее — 8 клапанов явно мало для хорошей мощности. Тем, кто разбирается в обслуживании и ремонте, девятка понравится — ее легко ремонтировать, не сложно найти запчасти, при должном уходе машина остается надежным железным конем при любых погодных условиях на разных российских трассах.
4. Живу в деревне, использую девятку под такси, проходимость отличная! Экономичный расход топлива.
5. Через полгода использования Лада 2109 пошла гниль по днищу, пришлось делать капитальный ремонт.
6. Коробка слабая, разваливается, ручки дверей очень хрупкие. Пороги, арки гниют, появляется ржавчина.

Сравнение отечественных автомобилей ВАЗ-2114 и ВАЗ-2109 вполне уместно. Многие автолюбители продолжают спорить о том, стоит ли. Они похожи внешне, произведены одним заводом. Поэтому естественно будет узнать, в чем разница, стоит ли переплачивать за более новую версию и насколько четырнадцатая модель превзошла легендарную «девятку». При выборе между ВАЗ 2109или ВАЗ 2114, следует учитывать все аспекты этих автомобилей. Ведь производитель не стал бы выпускать абсолютно одинаковые автомобили под разными названиями. Хотя среди автомобилистов бытует мнение, что обе машины абсолютно одинаковые. Следует опираться на факты, с помощью которых можно будет сравнить обе машины и найти среди них наилучший вариант для покупки.

Сравнение ВАЗ-2114 или ВАЗ-2109.

Коротко об автомобилях

Начнем со старшей модели, существующей на отечественном рынке не один десяток лет. ВАЗ-2109представляет собой пятидверную версию купе, которая выпускалась под названием ВАЗ-2108. «Девятка» позиционируется как легковой автомобиль. Волжский завод выпускал такой автомобиль до 2006 года, после чего права на выпуск модели перешли к сызранскому предприятию. Чаще всего машину называют просто «девяткой» или спутником.

А ВАЗ-2114 стал обновленной версией легендарной «девятки». Изменения коснулись в меньшей степени технических характеристик, но заметно изменились внутреннее оснащение и внешний вид автомобиля. Массовое производство четырнадцатой началось в 2003 году. Выпуском занимался Волжский завод. Это также 5-дверный переднеприводный хэтчбек. Его часто называют Самара 2. Машины можно считать полноправными родственниками. Нельзя сказать, что ВАЗ-2114 получил большое количество обновлений, благодаря которым автомобиль стал существенно отличаться от своего предшественника.

Именно сильное сходство между автомобилями заставляет потенциальных покупателей задуматься о целесообразности приобретения того или иного автомобиля. С одной стороны, не хочется переплачивать за более дорогой 2114, так как «девятка» практически такая же. С другой стороны, четырнадцатая модель новее, а потому потенциально должна быть намного лучше «девятки». Чтобы понять истинные характеристики двух автомобилей, следует изучить их сильные и слабые стороны.

ВАЗ-2114

Специалисты отмечают несколько сильных и слабых сторон этого автомобиля. Не будем забывать, что речь идет об автомобилях отечественного производства. При всей любви и уважении к российскому автопрому наши автомобили пока не в состоянии конкурировать с ведущими автопроизводителями из Европы, США и Азии. Но нам все же удалось добиться определенных успехов. Для начала рассмотрим недостатки четырнадцатой модели, которые нам удалось выявить в процессе эксплуатации и обслуживания такой машины. При покупке данного автомобиля настоятельно рекомендуется обработать кузов антикоррозийными составами, заменить гидрокорректоры передней оптики и заменить их электроприборами.

Также есть проблемы с заводскими передними колодками, что негативно сказывается на состоянии тормозного диска. Комплектующие не самого высокого уровня качества, хотя в случае с «девяткой» дело обстоит еще хуже. В плане безопасности машина осталась такой же, как и до модернизации. Поэтому в этой составляющей покупатель не выиграет. Еще одна существенная проблема – уровень комфорта. Шумоизоляция в машине низкая. Если вы хотите добиться относительно хорошего комфорта, обязательно придется обклеить салон шумоизоляционными материалами.

К основным достоинствам ВАЗ-2114 можно отнести следующие моменты:

• машина недорогая в обслуживании;
• купить запчасти дешево;
• большинство ремонтных работ можно выполнить самостоятельно;
• это элементарная машина по сложности эксплуатации;
• хорошая проходимость, что позволяет вести машину по самым сложным участкам и грунтовым дорогам;
• хорошие показатели экономичности по расходу топлива и масла;
• машина открывается.

Хороший выбор для жителей регионов, молодых парней, которые ищут хороший первый автомобиль за небольшие деньги. Сейчас ассортимент запчастей и элементов тюнинга настолько огромен, что открывается невероятный простор для творчества. Неудивительно, что основной аудиторией этого автомобиля отечественного производства считается молодежь и любители автотюнинга. Хотя можно считать ВАЗ 2114 семейным автомобилем. Машина не имеет серьезных проблем по техническим характеристикам, надежности и долговечности. Поэтому ВАЗ-2114 не требует больших затрат семейного бюджета, что делает автомобиль выгодной покупкой за скромные деньги.

ВАЗ-2109

Кто-то скажет, что «девятки» такие же, как их наследник в лице ВАЗ-2114. Но это не так. Производитель выпускал «девятку» в нескольких модификациях, ставил на автомобиль разные силовые агрегаты, работающие на бензине. Цены даже ниже, чем у рассматриваемого аналога ВАЗ-2109.

Специалисты отмечают несколько основных преимуществ этой машины:

1. Двери. Они широкие, удобные для посадки людей абсолютно любой комплекции. Поэтому в машину без проблем помещается даже тучный человек.
2. Багажник. Багажное отделение на ВАЗ-2109 нельзя считать образцовым и рекордным среди автомобилей своего класса. Но при, казалось бы, скромных внешних габаритах автомобиля в багажник помещается внушительное количество вещей.
3. Подвеска. Чего у «девятки» не отнять, так это тщательно проработанной подвески. Это преимущество делает этот автомобиль очень проходимым. Не каждый современный кроссовер пройдет там, где отечественный ВАЗ-2109 без проблем преодолеет все препятствия. Поэтому эту машину предпочитают те, кто регулярно ездит по ухабистым дорогам, ямам, неровностям, грунтовым участкам и т. д. Как известно, таких дорог в России очень много.
4. Удельный вес. Он небольшой в этой машине, что позволяет передвигаться на высоких скоростях и преодолевать внушительные расстояния. Салон хоть и не самый комфортный, но водители без проблем выдерживают многочасовую езду.
5. Динамизм. Для отечественных автомобилей это понятие относительное. Но если сравнивать ее с остальным модельным рядом АвтоВАЗа того времени, когда выпускалась «девятка», то эта модель объективно самая динамичная. Хороший разгон, достаточно плавный ход при адекватном расходе топлива.

Но не все так идеально в случае с легендой российского автопрома. Есть у ВАЗ-2109 и свои объективные недостатки.

Специалисты называют основные недостатки машины:

1. Старые двигатели. Первые модели выпускались с 1987 года. Тогда под капот ставили восьмиклапанные моторы. Современные машины оснащены усовершенствованными шестнадцатиклапанными силовыми агрегатами, которым ВАЗ-2109 значительно уступает.
2. Безопасность. Это актуальная проблема всей линейки ВАЗ, в том числе и 2109и 2114. Прочностные показатели в результате проведенных испытаний оказались на низком уровне. Поэтому при неосторожном вождении велика вероятность получить тяжелые травмы в результате ДТП. Неутешительные итоги подвела. Так, водителям следует быть предельно осторожными на дороге и придерживаться правил безопасного вождения.
3. Слабые системы. В случае с «девяткой» чаще всего выходят из строя вентиляция и отопление. Из-за этого регулярно возникают вопросы по ремонту этих агрегатов.

В общих чертах ВАЗ-2109 выглядит неплохим вариантом в качестве бюджетного автомобиля с пробегом. Эти автомобили пользуются заслуженной популярностью, часто встречаются у владельцев разного возраста, что делает автомобиль универсальным. «Девятку» нельзя назвать образцом семейного автомобиля. Хотя бы из-за того, что показатели безопасности здесь низкие. Но если вы ищете автомобиль за скромные деньги, который можно тюнинговать, использовать в качестве рабочей лошадки и заниматься постоянным ремонтом, то ВАЗ-2109 станет одним из приоритетных вариантов для российского рынка. найти достойный аналог среди иномарок за те же деньги.

Основные отличия и сравнение автомобилей

На первый взгляд, найти отличия между этими двумя отечественными автомобилями не так просто. Это и понятно, поскольку ВАЗ-2114 пришел на смену ВАЗ-2109 как модернизированная, улучшенная версия своего предшественника. Это не переход к совершенно новой модели. Сейчас такие перевоплощения называют рестайлингом. ВАЗ-2114 не дотягивает до автомобиля нового поколения, так как слишком много общего с «девяткой». Авто отличается, но менее значительными параметрами, по мнению специалистов и автомобилистов. Но можно сравнить ВАЗ-2114 и 2109. Если вы внимательно изучите особенности двух автомобилей, выпускаемых российской компанией, то поймете, чем они отличаются друг от друга.

Сравнивая ВАЗ-2109 и ВАЗ-2114, приходим к следующим выводам:
