Daewoo Nexia. Задние тормозные колодки

«DAEWOO NEXIA c 1994 по 2008 г.г. выпуска с двигателями 1,5 SOHC (G15MF), 1.5 DOHC (A15MF) и 1.6 DOHC (F16D3). Руководство по эксплуатации, обслуживанию и ремонту с пошаговым описанием операций и цветными фотоиллюстрациями.

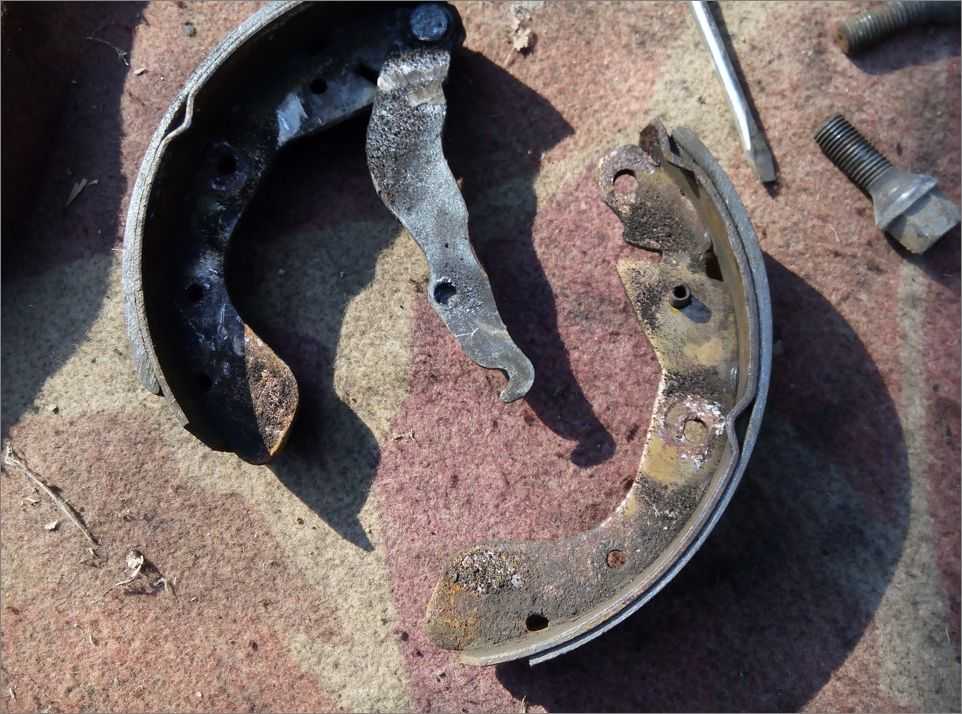

Задние тормозные колодки

Замена

Необходимость выполнения данной операции должна быть определена в процессе проверки технического состояния тормозной системы.

Предупреждение!

При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличится, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте и при необходимости доведите до нормы уровень тормозной жидкости.

Если тормозные колодки изношены только с одной стороны, необходимо заменить колодки с обеих сторон автомобиля.

Рекомендация

При замене тормозных колодок обязательно проверьте степень износа и состояние тормозного барабана.

Снятие

1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку бачка главного тормозного цилиндра и резиновой грушей отбираем часть жидкости.

3. Снимаем заднее колесо.

4. Снимаем тормозной барабан.

5. Длинногубцами отсоединяем пружину автоматического регулировочного устройства от передней тормозной колодки.

6. Снимаем пружину.

7. Придерживая опорную стойку с обратной стороны, длинногубцами надавливаем на чашку и поворачиваем ее на 90°.

8. Снимаем чашку и пружину опорной стойки.

9. Извлекаем опорную стойку.

10. Аналогично снимаем опорную стойку задней тормозной колодки.

11. Придерживая колодки, длинногубцами отсоединяем верхнюю стяжную пружину от передней тормозной колодки.

12. Разводим колодки в стороны.

13. Выводим рычаг задней колодки из зацепления с тросом стояночного тормоза и снимаем колодки со щита тормозного механизма.

14. Внимательно осматриваем детали тормозного механизма. Поврежденные детали необходимо заменить.

Установка

Рекомендация

Завод-изготовитель рекомендует устанавливать новые распорные планки, пружины и опорные стойки при замене задних тормозных колодок.

1. Наносим на места контакта тормозных колодок со щитом тормозного механизма специальную высокотемпературную смазку.

2. Подсоединяем рычаг задней колодки к тросу стояночного тормоза.

3. Устанавливаем опорную стойку, длинногубцами надавливаем на чашку и поворачиваем ее на 90°.

Предупреждение!

Распорные планки левого (LH) и правого (RH) тормозных механизмов не взаимозаменяемы.

Замечание

Перед установкой распорной планки с автоматическим регулировочным устройством предварительно очищаем и смазываем высокотемпературной смазкой резьбовую часть, после чего заворачиваем стержень, чтобы планка имела минимальную длину.

4. Устанавливаем распорную планку автоматического регулировочного устройства. Совмещаем вилку с пазом на рычаге задней колодки.

5. Устанавливаем переднюю тормозную колодку, в сборе с кронштейном верхней стяжной пружины и собачкой автоматического регулировочного устройства. Совмещаем вилку распорной планки с пазом на рычаге передней колодки.

6. Устанавливаем опорную стойку передней колодки, длинногубцами надавливаем на чашку и поворачиваем ее на 90°.

7. Разводим в стороны нижние края тормозных колодок, выводя их из зацепления со стопорной планкой тормозного щита, и вытягиваем их немного на себя.

8. Зацепляем нижнюю стяжную пружину за заднюю тормозную колодку.

9. С помощью отвертки зацепляем второй конец стяжной пружины за переднюю тормозную колодку.

10. Заводим нижний край передней колодки за стопорную планку тормозного щита.

11. Аналогично устанавливаем заднюю колодку.

12. Зацепляем верхнюю стяжную пружину за заднюю тормозную колодку.

13. С помощью отвертки зацепляем второй конец стяжной пружины за кронштейн передней тормозной колодки.

14. Зацепляем пружину за отверстие собачки автоматического регулировочного устройства.

15. С помощью отвертки зацепляем второй конец пружины собачки за отверстие передней тормозной колодки.

16. Дальнейшую сборку проводим в обратной последовательности.

17. После установки проверяем уровень тормозной жидкости и несколько раз нажимаем на педаль тормоза для самоустановки тормозных колодок.

Замена тормозных колодок Дэу Нексия Daewoo Nexia (дэо)

Проверка степени износа тормозных колодок

ПЕРЕДНИЕ КОЛОДКИ

1. Поднять автомобиль.

2. Колеса.

Проверить

Визуально толщину накладок передних дисковых тормозных механизмов через окна в тормозных скобах, обратив внимание на:
– минимальную толщину накладок;
– неравномерный износ накладок.

Измерить

Минимальную толщину тормозной колодки с накладкой (не менее 7 мм).

Изношенные колодки следует заменять только в комплекте.

Установить или присоединить

1. Колеса.

2. Опустить автомобиль.

ЗАДНИЕ КОЛОДКИ

1. Поднять автомобиль.

2. Вынуть заглушки контрольных отверстий в опорных тормозных дисках.

Проверить

Визуально толщину накладок задних барабанных тормозных механизмов через отверстия в тормозных опорных дисках. Установить на место заглушки.
Если проверка состояния колодок через контрольные отверстия затруднена, следует снять колеса и тормозные барабаны и измерить толщину накладок.

Измерить

Минимальную толщину тормозных накладок (не менее 0,5 мм над головками заклепок).

Изношенные колодки следует заменять только в комплекте.

Установить или присоединить

1. Тормозной барабан и стопорный винт (если они были демонтированы).

2. Колеса (если они были демонтированы).

3. Опустить автомобиль.

Замена

Снять или отсоединить

Снятие штифтов

А. БОРОДОК
В. МОЛОТОК

1. РАЗЖИМНЫЕ ПРУЖИНЫ
4. ВНУТРЕННЯЯ ЧАСТЬ КОРПУСА СУППОРТА
10. ШТИФТЫ
24. НАРУЖНАЯ ЧАСТЬ КОРПУСА СУППОРТА

Перед началом работ поднять и закрепить автомобиль должным образом.

1. Передние колеса.

Для замены колодок или техобслуживания тормозного диска демонтировать тормозную скобу не требуется.

2. Штифты 10 из отверстий скобы с помощью бородка и молотка. Штифты вынимают ударами молотка с внутренней стороны скобы.

3. Разжимные пружины.

Пружины находятся в сжатом состоянии, могут выскочить. Следует быть осторожным при демонтаже штифтов.

4. Колодки из скобы.

4а. Вынуть наружную колодку.

4б. Отжать поршень и вынуть внутреннюю колодку.

Установить или присоединить

Установка штифтов и разжимных пружин

1. РАЗЖИМНЫЕ ПРУЖИНЫ
10. ШТИФТЫ

1. Тормозные колодки в скобу. Датчик износа накладок должен располагаться сверху на внутренней колодке.

В комплект запасных частей входят три вида колодок: левая внутренняя, правая внутренняя и две одинаковые наружные колодки. При монтаже датчики износа накладок должны располагаться наверху внутренних колодок. Ошибки при монтаже колодок приведут к снижению работоспособности тормозной системы и уменьшению безопасности автомобиля.

2. Верхний штифт. Монтируется с наружной стороны скобы.

3. Разжимные пружины. Завести длинные концы пружин под штифты.

4. Нижний штифт. Монтируется с наружной стороны скобы. Необходимо убедиться, что длинные концы пружин находятся под штифтами.

5. Передние колеса.

6. Опустить автомобиль.
