Топливный бак ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Снятие бензобака с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Сбрасываем на автомобиле ВАЗ давление в системе питания двигателя.

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи.

3. Специальным шлангом откачиваем бензин из бензобака.

4. Поддев отверткой, снимаем с горловины бензобака резиновый фартук и отсоединяем от него шланг предохранительного клапана.

5. Вынимаем пистоны и отгибаем правый край коврика багажника.

6. Крестовой отверткой отворачиваем четыре самореза крепления накладки бензобака и снимаем накладку бензобака.

7. Торцовым ключом на 10 мм отворачиваем болт хомута крепления бензобака.

8. Ключом на 17 мм отворачиваем штуцера сливной и подводящей трубок, удерживая наконечники шлангов ключом того же размера.

9. Крестовой отверткой ослабляем затяжку хомута и отсоединяем от заднего патрубка бензобака шланг перепускного клапана.

10. Аналогично отсоединяем шланг от переднего патрубка бензобака.

11. Отсоединяем колодку проводов от бензонасоса.

12. Вынимаем бензобак из ниши багажника автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

13. Вынимаем нижнюю резиновую прокладку.

Установка бензобака на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Если бензобак снимали с автомобиля не для замены, промываем его изнутри бензином или растворителем.

2. Установка бензобака на автомобиль выполняется в обратной последовательности.

3. Залив в бензобак топливо, включаем на автомобиле зажигание для создания давления в системе питания и проверки герметичности соединений.

Детали системы питания карбюраторного двигателя:

1 — карбюратор; 2 — воздухозаборник теплого воздуха; 3 — воздухозаборник холодного воздуха; 4 — терморегулятор; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и резерва топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливной патрубок; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — топливный насос

Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

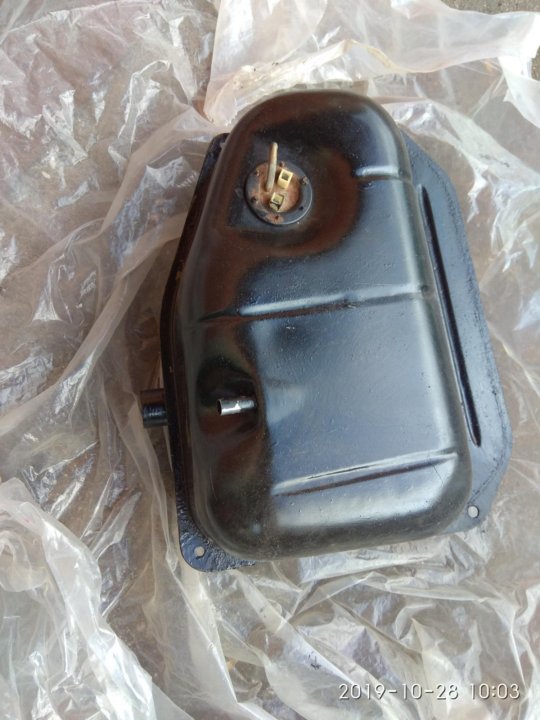

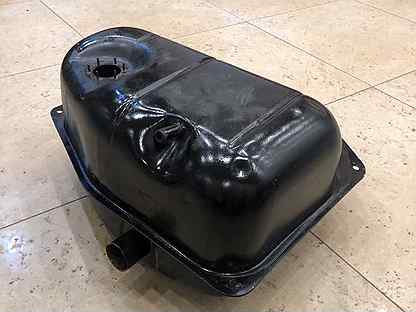

Топливный бак сварен из двух половин, отштампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.

Ha автомобиле ВАЗ-2104 установлен топливный бак объемом 42 л, который расположен под полом багажного отделения с левой стороны. Заливная горловина бака

выведена в нишу на левом заднем крыле. Бак крепится к днищу кузова четырьмя болтами. Для вентиляции топливный бак имеет шланг, выведенный в нишу заливной горловины. Сверху на баке через уплотнительную прокладку установлен

датчик указателя уровня и резерва топлива. От датчика на щиток приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 л, на щитке приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных трубок и закреплены снизу на днище кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными стяжными хомутами.

Детали топливного насоса:

1 — нижний корпус; 2 — возвратная пружина; 3 — шток; 4 — тарелка диафрагменного узла; 5 — предохранительная диафрагма; 6 — внутренняя дистанционная прокладка; 7 — рабочие диафрагмы; 8 — наружная дистанционная прокладка; 9 — крышка насоса; 10 — сетчатый фильтр; 11 — верхний корпус

Топливный насос — диафрагменного типа, с механическим приводом и рычагом ручной подкачки.

Насос расположен на левой стороне блока цилиндров и закреплен через теплоизоляционную проставку и прокладки на двух шпильках гайками. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте качаний 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20- 0,30 кгс/см². Насос состоит из нижнего корпуса с рычагами привода, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки. Диафрагменный узел имеет две верхних рабочих и одну нижнюю (предохранительную) диафрагмы, установленные на штоке. Между рабочими и предохранительной прокладкой установлены внутренняя и наружная дистанционные прокладки. C целью предотвращения попадания топлива в картер двигателя в случае повреждения рабочих диафрагм бензонасоса, в наружной прокладке выполнено отверстие для слива топлива.

Воздушный фильтр — сухой, со сменным фильтрующим элементом, обеспечивающим очистку поступающего в карбюратор воздуха. Корпус фильтра установлен на крышке карбюратора через резиновую прокладку с дистанционными втулками на четырех шпильках и крепится самоконтрящимися гайками. Сверху корпус фильтра закрыт крышкой с резиновой уплотнительной прокладкой. B воздуховоде перед корпусом воздушного фильтра установлен терморегулятор, позволяющий изменять температуру поступающего воздуха. B зависимости от одного из трех положений заслонки терморегулятора воздух забирается через воздухозаборник теплого или холодного воздуха либо от обоих одновременно. Положение заслонки устанавливается вручную в соответствии с температурой окружающего воздуха. Корпус воздушного фильтра соединен шлангом подвода картерных газов с крышкой маслоотделителя вытяжной системы вентиляции картера. B шланге подвода картерных газов установлен пламегаситель.

Карбюратор 2107-1107010

: 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления оболочки тяги привода воздушной заслонки; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления тяги привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — шток диафрагмы пускового устройства; 9 — пусковое устройство; 10 — экономайзер принудительного холостого хода; 11 — микропереключатель; 12 — телескопическая тяга; 13 — патрубок отвода картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

Ha автомобиле установлен карбюратор модели 2107-1107010.

Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из поступающего через воздушный фильтр воздуха и топлива, подаваемого насосом. При этом обеспечивается бесперебойная подача горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех корпусных деталей: крышки, корпуса карбюратора и корпуса дроссельных заслонок.

Карбюратор установлен на четырех шпильках впускного трубопровода. B крышке карбюратора выполнены входные горловины первичной и вторичной смесительных камер, штуцер подвода топлива от топливного насоса, топливные и воздушные каналы. Ha крышке также закреплены игольчатый клапан подачи топлива и поплавок, обеспечивающие необходимый уровень топлива в поплавковой камере. B корпусе карбюратора выполнены большие диффузоры и поплавковая камера. Внутри больших диффузоров установлены съемные малые диффузоры, отлитые заодно с распылителями эконостата и главных дозирующих систем.

B корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

Крышка и корпус карбюратора:

1 — корпус дроссельных заслонок; 2 — термоизолирующая проставка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — тяга связи дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельных заслонок; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельных заслонок; 19 — кулачок привода ускорительного насоса

Ускорительный насос обеспечивает подачу дополнительной порции топлива в первичную смесительную камеру при резком нажатии на педаль «газа». Насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Диафрагма насоса перемещается рычагом. Для обеспечения плавности хода и соответственно плавного и продолжительного впрыска, в телескопическом стакане диафрагмы установлена демпфирующая пружина. Рычаг ускорительного насоса приводится от кулачка, закрепленного на оси дроссельной заслонки первичной камеры.

Снизу к корпусу карбюратора двумя винтами крепится корпус дроссельных заслонок. B нем на осях в первичной и вторичной смесительных камерах установлены поворотные дроссельные заслонки. Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали «газа». Привод дроссельной заслонки вторичной камеры — пневматический. Корпус привода, с диафрагмой и пружиной обратного хода, закреплен на корпусе карбюратора двумя винтами. Шток привода шарнирно соединен с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает открывать ее при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании разрежения в смесительных камерах, достаточного для открытия заслонки.

Для запуска и работы двигателя при прогреве в карбюраторе имеются пусковое устройство и воздушная заслонка. Воздушная заслонка установлена на оси во входной горловине первичной камеры крышки карбюратора. Привод заслонки осуществляется с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода пускового устройства соединен тягой с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с первичной смесительной камерой. При запуске двигателя в полости создается разрежение. Шток диафрагмы отжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку.

Корпус карбюратора:

1 — кронштейн микропереключателя; 2 — малый диффузор первичной камеры; 3 — трехплечий рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — регулировочный винт подачи топлива ускорительным насосом; 11 — корпус топливного жиклера системы холостого хода; 12 — регулировочный винт состава (качества) смеси на холостом ходу; 13 — штуцер подвода разряжения к вакуумному регулятору распределителя зажигания; 14 — регулировочный винт количества смеси на холостом ходу с ограничительной втулкой

Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси. Винт регулировки состава установлен в отверстии прилива корпуса дроссельных заслонок и закрыт заглушкой. Винт регулировки количества смеси установлен в крышке экономайзера.

Для того чтобы заменить бензобак в моделях автомобиля ВАЗ 2104, 21041 и 21043, вам необходимо проделать следующие действия:

— Сбросьте давление в системе питания вашего двигателя. После этого отсоедините от минуса провод на батарее аккумулятора. Выкачайте с помощью специализированного шланга бензин из бензобака вашего автомобиля.

— Снимите резиновый фартук с горлышка бензобака. Отогните в багажнике машины правый край коврика, а после этого выньте оттуда пистон. Снимите с бензобака накладку и открутите четыре крепежных болта. Открутите болт, с помощью которого крепится бензобак.

— Открутите трубки: сливную и подводящую. Они располагаются возле двигателя автомобиля. Теперь вы можете свободно вытащить бензобак из автомобиля.

После этого вам необходимо продиагностировать бензобак на наличие повреждений, а также различного рода загрязнений. Промойте бензобак бензином для того, чтобы удалить всю грязь. После этого промойте его горячей водой и просмотрите на наличие повреждений. Если таковые нашлись – вы можете ликвидировать их с помощью мягкого припоя. Однако следите за тем, чтобы на нем не осталось бензина, в противном случае он может воспламениться.

Смотреть видео:

1. Информация о товаре

1. ООО «Лада-Оригинал» является продавцом автомобильных запчастей, аксессуаров и иных принадлежностей для автомобилей.
2. Интернет-магазин сайт, проект компании ООО «Лада-Оригинал», осуществляет продажу автозапчастей для российских автомобилей высокого качества и по разумным ценам. На разную продукцию компаниями-производителями установлены разные гарантийные сроки. Гарантийные сроки по каждому из видов товара необходимо смотреть в гарантийном талоне.
3. Правила и условия эффективного и безопасного использования товаров указаны на ярлыках или в инструкции по эксплуатации товара.

2. Процедура покупки

1. По каждому наименованию товара на сайте https://сайт предоставляется следующая информация:
1. o Наименование изделия
2. o Фотография изделия
3. o Цена в рублях
2. Для того чтобы приобрести товар, необходимо добавить его в корзину, кликнув для этого на иконку «В КОРЗИНУ» и далее на иконку «Перейти в корзину».
3. В корзине находятся товары с указанием номера артикула выбранного товара, его наименования и цены в рублях (включая налоги). В эту цену не включены расходы по доставке товара или любые другие затраты, поскольку эти расходы напрямую зависят от места назначения.
4. Покупатель должен заполнить информацию о покупателе, точно указав все необходимые данные, во избежание в дальнейшем ошибок и проблем при доставке заказа.
5. Перед тем, как заказ будет автоматически обработан, покупатель увидит список всех приобретенных товаров, общую цену покупки (включая расходы на доставку и налоги) и ориентировочную дату отправки. Для подтверждения заказа, необходимо нажать на кнопку с надписью «Оформить заказ».
6. После оформления заказа на электронный адрес покупателя будет выслано письмо с описанием заказа и полученными личными данными. Неполучение сообщения может быть вызвано временными проблемами связи в сети или ошибкой в написании адреса электронной почты, а так же попадании письма от магазина в папку спам. В этих случаях рекомендуем обратиться к Продавцу.

3. Оплата и доставка товара

1. Потребитель вправе оплатить товар в порядке предоплаты путем безналичных расчетов способами, указанными на сайте https://сайт/payment/, и наличными средствами при его получении.
2. Доплата наличными при получении возможна при выборе компаний перевозчиков, таких как Почта РФ и СДЭК. 3.3. В случае безналичного способа оплаты расходы за перечисление денежных средств на счет Продавца несет Покупатель.
3. Стоимость доставки не всегда включена в счет на оплату товара и может оплачивается отдельно. Стоимость курьерской доставки в пределах 3-ех кг в среднем стоит 350р, если регион получателя не является удаленным более 2000км или имеет ограниченную транспортную доступность.
4. Стоимость и порядок оплаты доставки в иные регионы России зависит от выбора компании-партнера, осуществляющего доставку.
5. Доставка может, осуществляется службами экспресс доставки: «Деловые линии», «ПЭК», «ЖелдорЭкспедиция», «GTD» (бывшая КИТ), «Энергия», «СДЭК», «Почта РФ» Ориентировочную стоимость доставки покупатели могут самостоятельно рассчитать исходя из веса товара и региона доставки, зайдя на сайт компании-партнера или увидеть при оформлении заказа из корзины.
6. Покупатель оплачивает стоимость доставки при получении в терминале выбранной службы доставки в городе получателя. (Кроме СДЭК и Почта РФ)

4. Получение товара

1. В момент получения заказа Покупателю необходимо лично: проверить целостность упаковки товара
1. проверьте наличие накладной на товар в пакете. Приемка/возврат товара осуществляется в соответствии с накладной;
2. проверить соответствие привезенного товара заказанному Вами;
3. удостовериться в качестве приобретаемого товара;
4. сохраните накладную в течение 14 дней (на случай возврата).
2. При отсутствии нареканий в момент приема товара подтвердите своей подписью в бланке перевозчика, что не имеете претензий к ассортименту, количеству, внешнему виду, комплектации товара.
3. Претензии по цвету, количеству и размеру после оплаты товара не принимаются.

5. Отказ от товара

1. Согласно «Закону о защите прав потребителей», Вы можете отказаться от заказа в любой момент, даже до приезда курьера. Если по каким-либо причинам Вы решили отказаться от заказа, пожалуйста, свяжитесь с сотрудниками отдела продаж по телефону +7 800 100-33-95
2. При отказе потребителя от товара продавец должен возвратить ему денежную сумму, уплаченную потребителем по договору, за исключением расходов продавца на доставку, не позднее чем через десять дней со дня предъявления потребителем соответствующего требования (ст 26.1 Закона РФ от 07.02.1992 N 2300-1 «О защите прав потребителей»).

6. Возврат товара надлежащего качества

1. Покупатель вправе вернуть товары надлежащего качества в течение 14 дней с момента получения заказа при условии, что сохранен товарный вид, в том числе не срезаны этикетки, и потребительские свойства возвращаемого товара.
2. Для того чтобы обменять один товар на другой, покупатель должен вернуть товар и оформить новый заказ.
3. Возврат Товара надлежащего качества возможен в случае, если сохранены его товарный вид (отсутствие следов эксплуатации или носки, наличие оригинальной и неповрежденной упаковки и ярлыков), потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного Товара.
4. Срок возврата денежных средств зависит от способа возврата и составляет не более 10 дней с даты поступления возвращенного товара на склад Продавца вместе с заполненным Покупателем заявлением на возврат.
5. Покупателю вместе с возвращаемым товаром необходимо приложить следующие документы:
   1. Документ подтверждающий покупку Товара в магазине сайт;
   2. Заполненное заявление на возврат (в произвольной форме) ;
   3. Копия паспорта — стр. 1 и 2. (или иного другого документа, удостоверяющего личность)
6. Товары возвращаются по адресу: г. Чебоксары на терминал согласованной с получателем Транспортной компании; 7.3. После получения возвращаемого товара ООО «Лада-Оригинал» проверит товар, чтобы убедиться, что он находится в надлежащем состоянии и оформит возврат денежных средств.
7. Все расходы на возвращение товаров, подлежащих обмену или возврату, оплачивает покупатель. ООО «Лада-Оригинал» не примет возвращаемый товар, отправленный наложенным платежом.
8. В том случае, если фирма ООО «Лада-Оригинал» по ошибке отправила покупателю товар, который он не заказывал, или если отправлен товар ненадлежащего качества, фирма ООО «Лада-Оригинал», убедившись, что была допущена ошибка или качество товара является неудовлетворительным, возмещает покупателю пропорциональную часть расходов по возврату товара, приходящуюся на возврат бракованного товара. Предварительно продавец запросит у покупателя товарную накладную на оплату расходов по возвращению товара.
9. При отказе Потребителя от Товара ООО «Лада-Оригинал» должен возвратить ему сумму, уплаченную Потребителем за исключением расходов ООО «Лада-Оригинал» на доставку от покупателя и/или к покупателю возвращенного товара, не позднее чем через 10 дней с даты предъявления Потребителем соответствующего требования.
10. Возврат денег осуществляется на ту карту, с которой была предоплата или на тот электронный кошелек, на который был выставлен счет. В случае оплаты иными способами, возврат денежных средств осуществляется на карту, указанную в бланке возврата. В случае оплаты наличными, возврат денежных средств осуществляется почтовым переводом на адрес, указанный также в бланке возврата.

7. Возврат товара не надлежащего качества

1. В случае обнаружения некачественного Товара, покупатель вправе возвратить продавцу некачественный товар (автозапчасти) с предоставлением следующих документов.
   1. Документ, подтверждающий покупку Товара через Интернет-магазин Продавца
   2. Документ, подтверждающий установку автозапчасти на СТО (наряд-заказ)
   3. Копия сертификата СТО на право проведения определенного вида работ
   4. Заключение СТО, подтверждающее неисправность автозапчасти
   5. Заявление на возврат
2. После получения некачественного Товара и полного комплекта документов, ООО «Лада-Оригинал», вправе вернуть деньги за Товар или отдать Товара на экспертизу. В случае получения решения экспертизы, подтверждающее заводской брак Товара, возникший не в ходе ненадлежащей эксплуатации, ООО «Лада-Оригинал» возвращает денежные средства за Товар в течение 10 дней.

На автомобиле ВАЗ-21047 топливный бак установлен под полом багажного отделения с левой стороны.
Бак удобнее менять с помощником, установив автомобиль на смотровую канаву или эстакаду.

Шлангом для перекачки топлива откачиваем бензин из бака через заливную горловину.

Отогнув край коврика с левой стороны багажного отделения…

Крестообразной отверткой отворачиваем два самореза крепления крышки лючка.

Под крышкой лючка установлена резиновая уплотнительная прокладка.

Крестообразной отверткой ослабляем хомут и снимаем топливный шланг с патрубка топливозаборника.

Чтобы из шланга не вытекало топливо, вставляем в него болт М8 и затягиваем хомут.

Снимаем наконечники проводов с выводов датчиков, предварительно запомнив или пометив порядок их подсоединения.

Теперь можно снять датчик указателя уровня топлива или демонтировать бак.

Головкой «на 8» отворачиваем саморез крепления защитного кожуха патрубка топливного бака к лонжерону.

Ключом «на 10» отворачиваем два болта крепления кожуха к арке заднего колеса.

Снимаем кожух.

Ослабив хомут, снимаем шланг с наливной трубы. Чтобы при снятии бака топливо не выливалось…

Перегибаем топливный шланг и перевязываем его шнуром

Снимаем с патрубка наливной трубы шланг вентиляции бака.

Подставив упор под бак, ключом «на 13» отворачиваем четыре гайки его крепления.

Опуская бак, вынимаем вентиляционный шланг из отверстия крыла.

Снимаем бак…

Выводя вентиляционный шланг из отверстия в лонжероне…

Устанавливаем бак в порядке, обратном снятию. Перед установкой защитного кожуха заливаем в бак топливо. Проверяем герметичность соединений, при необходимости подтягиваем хомуты.

Чистка бензобака ВАЗ | Тюнинг Автоваз

Чистка бензобака ВАЗ 2106

Сегодня столкнулся с такой проблемой: на ходу заглох движок. Бензофильтр пустой. Проблему с карбюратором я сразу же исключил, поскольку его капитали месяц назад, да и бензонасос недавно менялся. Проблема заключалась в засорении бензомагистрали.
Итак, приступаем чистить! Не сливая бензин, снимаем бензобак. Он крепится одним болтом. Откручиваем его, а так же крышку бензобака. Скидываем все клеммы, шланг подачи топлива и трубочку воздухозаборника.

Вытягиваем его из посадочного места

Щёткой удаляем грязь вокруг крышки реостатного датчика уровня топлива.

Откручиваем 6 болтов и вытягиваем поплавковую систему. Не будет лишним снять и

промыть сеточку на трубке забора бензина (это если она есть, в данном примере её нет).

После этого берём ёмкости (желательно прозрачные) и путём переворачивания бака сливаем в них бензин. После не забываем накрывать крышкой. Можно слить бензин с помощью шланга, но тогда большая грязь останется внутри бака.

Последние литры в баке самые грязные. Их сливаем в отдельную банку.

После слития начнём промывать бак. Как правило его промывают салярой, но у нас её не было и мы промывали бензином. Заливаем пару литров бензина в бак, трясём его и выливаем обратно в банку. И так несколько раз.

После того, как промыли бак, необходимо продуть всю топливную магистраль.
Для этого снимаем топливный шланг, который подходит к безофильтру, ставим под него ёмкость (к примеру, одноразовый пол-литровый стаканчик) и дуем в шланг подачи топлива из бака.
Лично у меня вся топливная система была забита песком и каком-то мусором, что и являлось причиной неисправности. Вся сборка идёт в обратной последовательности. Заливаем бензин обратно в бак (кроме грязного) и заправляемся литров на 20 чистым бензином, что бы разбавить наш. Так же не лишним будет поменять бензофильтр.
У меня всё. Удачи вам на дорогах, и помните, что иномарки покупают те, у которых нет средств содержать Жигули!

Похожие записи

Промывка топливного бака

Несколько слов о конструктивных особенностях топливного бака автомобилей ВАЗ.

Топливный бак сварен из двух половин, отштампованных из освинцованного листа. Вместимость топливного бака автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106 и 2107 — 39 л.

Для удаления паров бензина топливный бак сообщается с атмосферой при помощи шланга 3, конец которого выведен под люк заливной горловины.

Для первичной фильтрации бензина в начале приемной трубки установлен сетчатый фильтр 5.

Для слива бензина предусмотрена сливная пробка 4.

Чтобы добраться до сливной пробки, не забудьте предварительно вынуть резиновую заглушку, которая закрывает специальное отверстие в полу багажника.

Топливный бак

Топливный бак и топливопроводы следует подвергать ревизии при первом удобном случае, так как подтекание бензина не только накладно экономически, но и может явиться причиной пожара. При обнаружении подтекания бензина необходимо в обязательном порядке обнаружить причину и устранить неисправность.

В связи с тем что вместе с бензином в топливный бак могут попадать вода, грязь, а наличие этих посторонних составляющих сразу же оказывает влияние на работу карбюратора и двигателя, топливный бак через каждые 25-30 тыс. км целесообразно промывать.

Эту операцию, несомненно, удобнее выполнять при снятом баке, однако при отсутствии времени и желания промыть топливный бак можно и на автомобиле в такой последовательности:

• отвернуть пробку 4 и слить остатки бензина
• через наливную горловину 2 залить 6-7 л чистого бензина (бензин желательно заливать под давлением, что обеспечит лучшее удаление грязи и отложений со стенок бака)
• энергично взболтать налитый в бак бензин, трогая автомобиль вперед и назад, и слить бензин. Эту операцию целесообразно повторить 3-4 раза, а затем продуть бак сжатым воздухом при вывернутой сливной пробке. Окончив операцию, не забудьте надежно завернуть сливную пробку.

Следует напомнить автолюбителям и о том, что периодически после длительной эксплуатации (60—70 тыс. км) снятый бак желательно хорошо промыть керосином, растворителем, горячей водой.

После такой промывки в бак необходимо залить несколько литров масла, нагретого до 105°С.

Бак с налитым в него маслом взбалтывают таким образом, чтобы масло смочило всю полость бака. Излишки масла необходимо слить.

Учитывая достаточную сложность описанных операций,, необходимость работать с сильно нагретым маслом, эту операцию целесообразно выполнять на специализированных станциях технического обслуживания.

прайс на ВАЗ 2101-2107

Наименование работ	ВАЗ 2101-2107
Капитальный ремонт двигателя  (без расточки и шлифовки, без с/у)	от10000
Диагностика двигателя	200/400
Регулировка клапанов	800
Замена маслосъемных колпачков без с/у ГБЦ	2500
Замена вкладышей ДВС	10000
Замена ремня (цепи) ГРМ	3000
Замена распредвала и рычагов	2000
Ремонт ГБЦ (без замены направляющих клапанов, без с/у)	5000
Замена к/вала	4500
Замена блока ДВС	10000
Замена механизма натяжения цепи (1шт. )	500
Замена башмака механизма натяжения цепи (1 шт.)	3000
Замена успокоителя (комплект)	3000
Замена переднего сальника коленвала	800
Замена заднего сальника коленвала	3000
Регулировка натяжения цепи (ремня ГРМ)	300
Замена свечей	300
Замена поддона (прокладки поддона)	1500
Замена масляного насоса (приемной трубы)	1500
Замена карбюратора	1000
Замер компрессии	400
Снятие – установка двигателя	5000
Замена трамблера	800
Замена бензонасоса	600
Замена фильтров	150
Замена поршневых колец без с/у ДВС	10000
Замена прокладки приемной трубы	800-1200
Замена прокладки коллектора	2000
Замена прокладки ГБЦ	4000
Замена масла в двигателе	350
Замена термостата	600
Замена переднего сальника распредвала	—
Замена радиатора	800
Замена прокладки крышки толкателей	—
Замена оси коромысел	—
Замена топливных форсунок	1200
Установка фаз ГРМ	1200
Замена прокладки клапанной крышки	400
Промывка топливной системы	200
Прокачка тормозов	100
(1 колесо)
Прокачка главного тормозного цилиндра	100
Замена тормозных колодок передних	500
Замена тормозных колодок задних	1200
Замена тормозного шланга или тормозной трубки	300
Замена тормозного цилиндра переднего (суппорта)	600
Замена тормозного цилиндра заднего	600
Замена главного тормозного цилиндра	800
Замена вакуумного усилителя тормозного	1000
Замена троса ручного тормоза	750
Замена тормозного диска	500
Замена регулятора тормозных сил	600
Замена тормозного барабана	400
Регулировка стояночного тормоза	300
Замена балки	—
Замена шаровой опоры (1 шт. )	500
Ремонт поворотного кулака (сторона)	—
Замена нижнего рычага	от 2500
Замена кронштейна растяжки	—
Замена рычага  растяжки	—
Замена верхнего рычага	от 1200
Замена с/блоков (нижних)	1200
Замена подшипника ступицы (1 колесо)	1000
Регулировка подшипника ступицы	200
Замена рулевой колонки (рейки)	1500
Замена пальца рулевой трапеции	350
Замена сайлент-блоков растяжки	—
Замена маятникового рычага	800
Замена пружин передних (стоек), 1 шт.	1500
Замена пружин задних (стоек), 1 шт.	1000
Замена амортизатора переднего (1 шт.)	1500
Замена амортизатора заднего (1 шт.)	800
Замена рессоры (1 шт. )	—
Замена втулок 1 рессоры	—
Замена стремянок	—
Ремонт рулевой колонки (рейки) без с/у	1000
Замена стоек стабилизатора 1 шт.	—
Замена пыльника привода (ШРУСа)	—
Замена втулок стабилизатора	2500
Замена поводка стояночного тормоза	900
Замена реактивной тяги (1 шт.)	400
Замена втулок реактивных тяг (10 шт.)	2000
Замена глушителя 1 часть	600
Замена стартера	1000
Замена подушки двигателя (1 шт.)	1000
Замена ремня генератора, вентилятора	300
Замена карданного вала	800
Замена крестовины раздатки
Замена крестовины	1200
С/У раздатки	—
С/У передний мост	—
С/У задний мост в сборе	6000
Замена редуктора заднего моста	3500
Замена полуоси (1 шт. )	1000
Замена подшипника полуоси (1 шт.)	1200
С/У КПП	2500
Замена эластичной муфты	1200
Замена подвесного подшипника	1200
Замена траверсы КПП	—
Замена сцепления	3000
Замена рабочего цилиндра сцепления	600
Замена главного цилиндра сцепления	1000
Замена вилки сцепления	3000
Регулировка сцепления	300
Замена троса сцепления	—
Замена маховика без	3500
Замена сальника полуоси	1200
Замена сальника хвостовика	8000
Замена бензобака	1000
Установка защитных арок (пластик)	1000
Установка защиты поддона картера	400
Замена масла в двигателе без промывки	350
Замена масла в ГУРе
Замена масла в КПП	300
Замена масла в редукторе заднего моста	300
Замена крана отопителя	1500
Замена радиатора отопителя	2000
Замена мотора отопителя	1000
Замена колеса (1 шт. )	100
Ремонт КПП со с/у	5500
Замена помпы охлаждения	1000
Замена ОЖ (тосола)	600
Замена фары	500
Замена троса спидометра	500
Замена привода спидометра	—
Замена троса капота	600
Замена муфты рулевого вала	—
Замена редуктора стеклоочистителя	800

Технический рисунок изделия ваз 2104. Описание конструкции

Детали системы питания карбюраторного двигателя:

1 — карбюратор; 2 — воздухозаборник теплого воздуха; 3 — воздухозаборник холодного воздуха; 4 — терморегулятор; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и резерва топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливной патрубок; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — топливный насос

Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

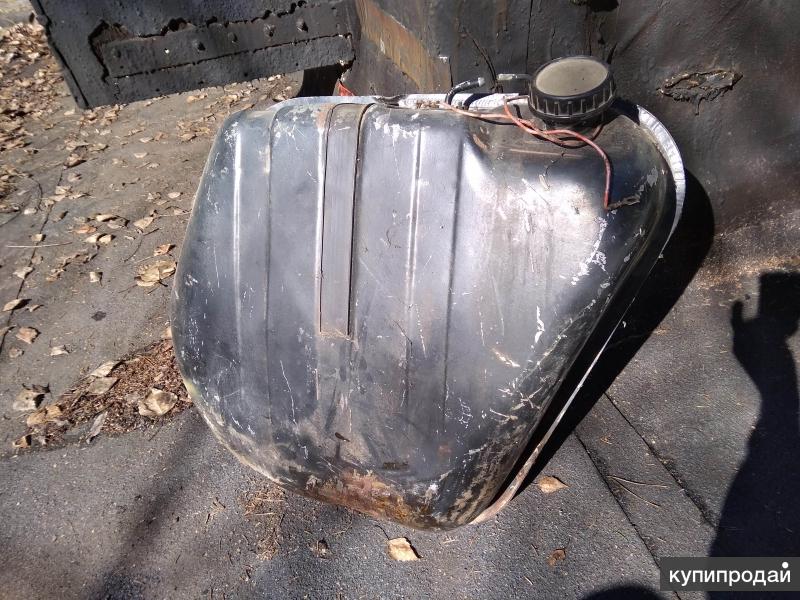

Топливный бак сварен из двух половин, отштампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.

Ha автомобиле ВАЗ-2104 установлен топливный бак объемом 42 л, который расположен под полом багажного отделения с левой стороны. Заливная горловина бака

выведена в нишу на левом заднем крыле. Бак крепится к днищу кузова четырьмя болтами. Для вентиляции топливный бак имеет шланг, выведенный в нишу заливной горловины. Сверху на баке через уплотнительную прокладку установлен датчик указателя уровня и резерва топлива. От датчика на щиток приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 л, на щитке приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных трубок и закреплены снизу на днище кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными стяжными хомутами.

Детали топливного насоса:

1 — нижний корпус; 2 — возвратная пружина; 3 — шток; 4 — тарелка диафрагменного узла; 5 — предохранительная диафрагма; 6 — внутренняя дистанционная прокладка; 7 — рабочие диафрагмы; 8 — наружная дистанционная прокладка; 9 — крышка насоса; 10 — сетчатый фильтр; 11 — верхний корпус

Топливный насос — диафрагменного типа, с механическим приводом и рычагом ручной подкачки. Насос расположен на левой стороне блока цилиндров и закреплен через теплоизоляционную проставку и прокладки на двух шпильках гайками. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте качаний 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20- 0,30 кгс/см². Насос состоит из нижнего корпуса с рычагами привода, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки. Диафрагменный узел имеет две верхних рабочих и одну нижнюю (предохранительную) диафрагмы, установленные на штоке. Между рабочими и предохранительной прокладкой установлены внутренняя и наружная дистанционные прокладки. C целью предотвращения попадания топлива в картер двигателя в случае повреждения рабочих диафрагм бензонасоса, в наружной прокладке выполнено отверстие для слива топлива.

Воздушный фильтр — сухой, со сменным фильтрующим элементом, обеспечивающим очистку поступающего в карбюратор воздуха. Корпус фильтра установлен на крышке карбюратора через резиновую прокладку с дистанционными втулками на четырех шпильках и крепится самоконтрящимися гайками. Сверху корпус фильтра закрыт крышкой с резиновой уплотнительной прокладкой. B воздуховоде перед корпусом воздушного фильтра установлен терморегулятор, позволяющий изменять температуру поступающего воздуха. B зависимости от одного из трех положений заслонки терморегулятора воздух забирается через воздухозаборник теплого или холодного воздуха либо от обоих одновременно. Положение заслонки устанавливается вручную в соответствии с температурой окружающего воздуха. Корпус воздушного фильтра соединен шлангом подвода картерных газов с крышкой маслоотделителя вытяжной системы вентиляции картера. B шланге подвода картерных газов установлен пламегаситель.

Карбюратор 2107-1107010

: 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления оболочки тяги привода воздушной заслонки; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления тяги привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — шток диафрагмы пускового устройства; 9 — пусковое устройство; 10 — экономайзер принудительного холостого хода; 11 — микропереключатель; 12 — телескопическая тяга; 13 — патрубок отвода картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

Ha автомобиле установлен карбюратор модели 2107-1107010.

Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из поступающего через воздушный фильтр воздуха и топлива, подаваемого насосом. При этом обеспечивается бесперебойная подача горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех корпусных деталей: крышки, корпуса карбюратора и корпуса дроссельных заслонок.

Карбюратор установлен на четырех шпильках впускного трубопровода. B крышке карбюратора выполнены входные горловины первичной и вторичной смесительных камер, штуцер подвода топлива от топливного насоса, топливные и воздушные каналы. Ha крышке также закреплены игольчатый клапан подачи топлива и поплавок, обеспечивающие необходимый уровень топлива в поплавковой камере. B корпусе карбюратора выполнены большие диффузоры и поплавковая камера. Внутри больших диффузоров установлены съемные малые диффузоры, отлитые заодно с распылителями эконостата и главных дозирующих систем. B корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

Крышка и корпус карбюратора:

1 — корпус дроссельных заслонок; 2 — термоизолирующая проставка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — тяга связи дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельных заслонок; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельных заслонок; 19 — кулачок привода ускорительного насоса

Ускорительный насос обеспечивает подачу дополнительной порции топлива в первичную смесительную камеру при резком нажатии на педаль «газа». Насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Диафрагма насоса перемещается рычагом. Для обеспечения плавности хода и соответственно плавного и продолжительного впрыска, в телескопическом стакане диафрагмы установлена демпфирующая пружина. Рычаг ускорительного насоса приводится от кулачка, закрепленного на оси дроссельной заслонки первичной камеры.

Снизу к корпусу карбюратора двумя винтами крепится корпус дроссельных заслонок. B нем на осях в первичной и вторичной смесительных камерах установлены поворотные дроссельные заслонки. Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали «газа». Привод дроссельной заслонки вторичной камеры — пневматический. Корпус привода, с диафрагмой и пружиной обратного хода, закреплен на корпусе карбюратора двумя винтами. Шток привода шарнирно соединен с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает открывать ее при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании разрежения в смесительных камерах, достаточного для открытия заслонки.

Для запуска и работы двигателя при прогреве в карбюраторе имеются пусковое устройство и воздушная заслонка. Воздушная заслонка установлена на оси во входной горловине первичной камеры крышки карбюратора. Привод заслонки осуществляется с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода пускового устройства соединен тягой с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с первичной смесительной камерой. При запуске двигателя в полости создается разрежение. Шток диафрагмы отжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку.

Корпус карбюратора:

1 — кронштейн микропереключателя; 2 — малый диффузор первичной камеры; 3 — трехплечий рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — регулировочный винт подачи топлива ускорительным насосом; 11 — корпус топливного жиклера системы холостого хода; 12 — регулировочный винт состава (качества) смеси на холостом ходу; 13 — штуцер подвода разряжения к вакуумному регулятору распределителя зажигания; 14 — регулировочный винт количества смеси на холостом ходу с ограничительной втулкой

Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси. Винт регулировки состава установлен в отверстии прилива корпуса дроссельных заслонок и закрыт заглушкой. Винт регулировки количества смеси установлен в крышке экономайзера.

Возможности, которые открываются перед автовладельцем, позволяют преобразить любой автомобиль, сделать его ещё лучше, чем он был прежде. Владельцы отечественных автомобилей также активно интересуются такими возможностями и активно применяют их на практике. Сегодня мы будем рассматривать , разберём возможные варианты, которые можно применить на практике.

Преображение кузова

В процессе тюнингования известной «четвёрки» от ВАЗа наибольшее внимание уделяется изменению кузова. Его дизайн уже давно не считается привлекательным и современным, теперь эта угловатая форма смотрится устаревшей и малопривлекательной. можно в нескольких вариантах, которые отличаются по стоимости и объёму работ:

1. лёгкий заключается в замене радиаторной решётки, тонировании стёкол, установки дисков на колёса и юбки «Вихур»;
2. при среднем тюнинге кузова необходимо будет установить альтернативную оптику, заменить обвес, подумать над вероятностью заказа профессиональной аэрографии и шейвинга, который заключается в удалении ручек, замков и молдингов;
3. глубокий, как несложно догадаться, является самым сложным, дорогим и длительным, поскольку требует изменения конструкции кузова, например, изменение уровня крыши, переделка в купе, установка ламбо-дверей.

Даже лёгкий вариант тюнинга позволит преобразить внешний вид авто. Сверкающий хром на кузове, солидные тонированные стёкла, раритетные или, наоборот, ультрасовременные колпаки на колёсах — и ваш автомобиль уже будет достойно смотреться на дороге.

Изменение кузовной конструкции

А если более серьёзно подойти к преображению отечественной машины и решиться на «усекновение» кузова, то можно получить малогабаритное авто, на котором можно ловко дрифтовать и легко маневрировать. Для получения такого мощного малыша необходимо убрать часть пассажирского отделения и уменьшить длину карданного вала. Надеяться на существенную экономию топлива не стоит, расход уменьшится, но не так существенно, как хотелось бы. Теперь необходимо заняться электропроводкой, переложить тормозные магистрали, всё аккуратно закрыть и перекрасить . Ещё одно кардинальное решение заключается в перемещении запаски на крышку багажника. Но такой дизайн, как говорится, на любителя.

Конструкция кузова может меняться не только в длину, но и в высоту. Обычно занижается высота салона максимум на 15 см. Достичь такого результата можно за счёт обрезания стоек, изменения переднего бампера, а также заднего освещения. Экстерьер в этом случае меняется кардинальным образом. Привыкнуть к таким габаритам автомобиля будет непросто.

Если вам повезло кататься по идеальному асфальту, то можно свой ВАЗ-2104 преобразить в редком стиле Stance. Его суть заключается в установке коротких пружин и дисков небольшого диаметра. Автомобиль с такими изменениями встречается довольно редко, поэтому ваш ВАЗ-2104 может стать уникальным экземпляром. Более популярным видом тюнинга является кузовной лифтинг, который является противоположностью Stance. Такой автомобиль сможет легко преодолевать плохие участки дороги и даже бездорожье.

Спорный момент заключается в необходимости усиления опорных кузовных площадок. Этот момент нельзя назвать обязательным, но всё же лучше если он будет реализован. Хуже от этого точно никому не будет. Установка жёстких пружин, которая предусматривается в процессе тюнинга, требует наличия усиленного металла. Для передней подвески можно выбрать пружины с Волги, а задние амортизаторы забрать у газелевского передка.

Серьёзно нужно подумать над установкой пневмоподушек, которые не позволят кузову раскачиваться, и ход сделает более мягким. Пневмоподушки устанавливаются внутри пружин. Подобный элемент можно добавлять к лифтованному и стандартному кузову, его работа от этого не изменится.

Окрашивание

Окрашивание кузова — важный элемент в любом тюнинге. Всё-таки этот параметр больше всего бросается в глаза и способен выделить любой автомобиль. Есть несколько способов решения этой проблемы. Можно пойти стандартным путём и покрыть кузов обычной краской с интересным эффектом (металлик, хамелеон, матовый, глянцевый). Одно из новых решений — жидкая резина. Такое окрашивание не только позволит сделать тюнингованный автомобиль выразительным, но и защитит кузов от внешних воздействий. Аэрография может использоваться не только на дорогих иномарках, но и на моделях отечественного автопрома. Такое окрашивание лучше доверить специалистам, которые обладают большим опытом в этой области и смогут перенести любую фантазию на металл. Аэрография требует соответствия заявленному статусу и если уж вы выбрали такой способ преображения, то неуклюжий багажник на крыше, старые диски или ржавенький прицеп сделают автомобиль нелепым и безвкусным.

Внутренние изменения

Внутри автомобиля потребуется выполнить не меньше работы, чем снаружи. Под мы подразумеваем прокачку двигателя, замены тормозной системы и видоизменения салона. Но обо всём по порядку.

Двигатель и тормоза

Тюнинг отечественных автомобилей воплощается не только во внешних изменениях, но также и во внутренних. Поверьте, под капотом множество деталей нуждаются в реорганизации или полной замене. Главный элемент любого автомобиля — двигатель — в первую очередь подлежит тюнингу. Если в вашем автомобиле стоит родной силовой агрегат, который верой и правдой отработал свой положенный срок, то его лучше отправить на заслуженный отдых, т. е. на металлолом. Всё-таки металл порядком устал, да ещё и физическая изношенность имеет место — эти факторы не позволяют говорить о дальнейшей доработке и форсировании. Вывод один — старый двигатель, который открутил несколько кругов спидометра, подлежит замене, а над более новыми агрегатами можно ещё поработать.

Достойной заменой старому двигателю послужит мощный агрегат, взятый от ВАЗ-21213, его объём будет составлять 1900 см3. Его мощность можно увеличить с 79 до 120 лошадей, но для этого потребуется приложить некоторые усилия и расстаться со своими кровно заработанными. Процесс форсирования заключается в расточке каналов, шлифовке впускного коллектора, установке литых поршней с диаметром 82 мм. Для изменения фазы газораспределения необходимо будет приобрести новый распредвал, с которым будет возможен подъём клапанов до 10,8 мм.

При использовании спортивного коленвала на 88 мм и увеличении уровня подъёма поршней можно увеличить объём силового агрегата и облегчить съём повышенного усилия, которое возникает при сгорании топливно-воздушной смеси.

Установка облегчённого маховика позволит добиться снижения потерей мощности, которая тратится на раскрутку мотора. В результате автомобиль будет за короткое время набирать необходимую скорость.

Выхлоп и система питания также нуждаются в модернизации, которая заключается в установке воздушного фильтра, спортивного выпускного коллектора и прямоточного глушителя.

Осталось модернизировать тормоза, которые отвечают за безопасность водителя, его пассажиров и других участников дорожного движения. Барабанные тормоза, которые имеются на заднем мосту в ВАЗ-2104, сложные в эксплуатации, да ещё и недостаточно эффективные. Их замена обязательна, для этого хорошо подойдут вентилируемые дисковые тормоза на 13 дюймов.

Изменение салона

Эффект от всех внешних изменений, которые произошли с ВАЗ-2104, будет безвозвратно испорчен устаревшим салоном. является не менее важным, чем модернизация двигателя и работа над кузовом. Здесь всё может быть очень просто. Если сидения находятся в хорошем состоянии, но выглядят потрёпанными, можно заменить обивку. При достаточном финансировании для обивки можно выбрать кожаный материал, но любой другой также будет хорошо смотреться. Декор из карбона — отличный способ усилить эффект от тюнинга и придать салону дороговизны.

Любой автомобиль можно восстановить, преобразить и улучшить его прежние характеристики. Особенно это актуально для отечественных моделей, например, ВАЗ-2104, тюнинг своими руками хоть и требует вложения денег и финансов, но результат того стоит.

Автомобиль ВАЗ 2107 уже давно стал легендой отечественного автопрома. Всем знаком его знаменитый кузов классического цвета с простой геометрией. Являясь люкс-версией машины ВАЗ 2105, он выпускался с 1982 года по 2012 в нескольких модификациях, имел различные комплектации, включая кузов пикап.

Что такое кузов

Кузов — это один из самых важных элементов конструкции автомобиля. Его крепят к раме, но бывают также и безрамочные конструкции. Предназначен кузов для размещения в нем пассажиров и груза. Существуют также конструкции, предназначенные для транспортировки лабораторного, медицинского или другого специального оборудования.

В зависимости от устройства, кузовы бывают каркасными, бескаркасными и полукаркасными.

Кузов автомобиля

Кузов машины ВАЗ 2107 представляет собой заднеприводный четырехдверный седан. Схема сборки его каркаса стандартна и имеет следующие элементы:

• Передние части;
• Передние крылья с усилителями;
• Крыши с рамами стекол;
• Пол с усилителями и панелью задней части;
• Боковые части;
• Задние крылья.

Каждый элемент отлит из малоуглеродистой стали. Для каждой детали предусмотрена не только свой номер, схема отливки, но и своя толщина. Например, для крыши 0,9 мм, а для арок задних колес – 1,0 мм.

Большинство деталей соединяется с помощью бесконтактной сварки, но детали, на которые приходится большая нагрузка, дополнительно укреплены дуговой сваркой.

Среди навесных частей стоит выделить:

1. капот;
2. двери;
3. крышку багажника;
4. бамперы.

Схема подробного устройства машины

Элементы бампера сделаны из пластмассы, прикрепляются кронштейнами, имеют накладки из хрома.

Внутри автомобиля довольно просторно. Передние сиденья имеют регулировку наклона спинки и продольного положения. Заднее сиденье – трехместное.

Все стекла имеют безопасный тип, а продуманное строение автомобиля обеспечит снижение удара при ДТП.

Размеры и характеристики

Вне зависимости от комплектации ВАЗ 2107 имеет следующие размеры:

— длину – 4126,

— ширину – 1620,

— высоту – 1435.

— снаряженную массу (сколько составляет вес авто с оборудованием и материалами) – 1030 кг,

— полную массу (сколько весит снаряженное авто с пассажирами и грузом)– 1430 кг

Автомобилисту необходимо знать не только стандартные параметры своей машины, но еще и контрольные размеры.

Контрольные размеры (точки) обычно необходимы при восстановлении автомобиля после аварии. Если вы покупаете авто с пробегом, зная такие контрольные размеры, вы сможете легко узнать, попадала ли машина в ДТП. Такая геометрия поможет при восстановлении кузова, а также других важных деталей.

Основные контрольные размеры подробно расписывает схема ниже:

Линейные размеры наглядно определяет следующая схема:

Идентификационные данные

Авто ВАЗ 2107, как и любая другая машина, имеет специфические паспортные данные, печень которых указан в таблице, расположенной под капотом на коробке воздухопривода.

В табличке содержатся сведения о модели машины, номер двигателя и номер кузова, данные массы и номер запасных частей. Над ней находится идентификационнный номер авто – VIN.

— Первые 3 буквы отвечают за код завода-изготовителя;

— 6 последующих цифр являются расшифровкой модели авто;

— Буква или цифра латинского алфавита говорят о годе выпуска модели ВАЗ 2107;

— Последние 7 цифр – это и есть искомый номер кузова.

Точно такой же номер вы найдете в багажнике.

Комплектации и модификации

Для покупателей ВАЗ 2107 был доступен в следующих комплектациях:

— в комплектации «стандарт»;

— в комплектации «норма»;

— в комплектации «люкс».

Автомобиль всегда производился в 10 модификациях как для России, так и для зарубежных стран.

Знаменитый пикап

Для тех, кто искал просторный удобный вариант, на базе ВАЗ 2107 была выпущена машина в кузове пикап любого цвета. Он носит название пикап ВИС – 2345, но уже тоже не производится. Но, несмотря на это, пользуется популярностью до сих пор.

Этот малолитражный пикап легок в управлении, предоставляя широкие возможности, чтобы перевозить столько вещей, сколько вам необходимо. В широкую изотермическую будку поместится даже холодильник.

Двухместный пикап имеет инжекторный двигатель. Он развивает скорость до 110 км/ч. Из-за удобства и оригинального дизайна такой тип кузова очень распространен в Америке и Европе – поэтому очень жаль, что производство этой модели было остановлено.

Замена кузова

Автомобиль ВАЗ 2107 в кузовах седан или пикап уже не выпускается несколько лет, но водители до сих пор могут при необходимости приобрести кузовы для своих машин. Если вдруг вы попали в ДТП, либо кузов вашей машины находится в аварийном состоянии, вы с легкостью можете заказать новый.

Схема действий проста. Для начала вам надо будет определиться с необходимой комплектацией, а также какой тип кузова вам необходим.

Одна комплектация подразумевает новый «кузов в сборе», которая включает электроприборы, проводку, стекла, передний и задний бамперы;

Другая же комплектация называется «кузов в металле». В нее входит новый, окрашенный краской нужного цвета кузов, обработанный антикоррозийными препаратами.

Заводом были предусмотрены разнообразные цвета для автомобиля ВАЗ 2107. Каждый из них имеет свое название. Например, бледно-желтый – «дыня», классический красный – «калина», а болотный зеленый – «сочи».

Заказывая кузов в третьей комплектации, вы можете сделать его любого цвета. Возможно, это займет больше времени, чем, если бы вы остановились на простой белой краске. Но автомобиль яркого заметного цвета всегда будет доставлять удовольствие при вождении.

фотография ВАЗ-2104 «Универсал»

ВАЗ 2104 — советский легковой автомобиль с типом кузова универсал, разработанный на заводе ВАЗ. Серийно выпускался с 1984 по 2012 год. Модель разрабатывалась как замена устаревшему универсалу 2102. Некоторое время 2102 и 2104 выпускались на заводе параллельно. При создании новой модели на заводе пошли по пути наименьших затрат и использовали в качестве базовой модели ВАЗ 2105. Все запчасти подверглись максимальной унификации. Для придания жесткости, на крыше новой модели появились выштамповки. В отличие от модели 2102, на «четверку» в базовой комплектации устанавливался обогрев заднего стекла. С середины 1990-х в базовую комплектацию войдет задний стеклоочиститель. Базовая модель получила салон от модели 2105. Грузоподъемность универсала составила 455 кг, что почти вдвое превышает максимальную грузоподъемность 2102. Модель унаследовала конструкцию задней двери от своего предшественника. Её кромка совпадала с уровнем пола, что облегчало погрузку и выгрузку багажа. Заднее сидение складывалось, образуя огромную погрузочную площадку.

фотография багажник ВАЗ-2104

Модификации ВАЗ-2104

Выпускались следующте модели: — 21041, 21043 и 21043-07, отличающиеся моторами 1,2 литра, 1,5 литра и «семерочным» салоном соответственно. В 1994 году ВАЗ-2104 с двигателем рабочим объемом 1,3 л снята с производства. Сегодня базовой моделью стала ВАЗ 21043 с двигателем рабочим объемом 1,5 л и пятиступенчатой механической коробкой передач, что делает AW томобиль ВАЗ 21043 более динамичным и приятным в управлении. Не так давно появилась модификация ВАЗ-21045 с атмосферным (безнадувным) дизелем производства «Барнаултрансмаш», объемом 1,52 литра.

ВАЗ-2104	двигатель ВАЗ-2105, 1,3 литра, карбюратор, с 4-КПП), базовая модель
ВАЗ-21041	двигатель ВАЗ-2101, 1,2 литра, карбюратор с 4-КПП. Серийно не выпускалась.
ВАЗ-21042	двигатель ВАЗ-2103, 1,5 литра, правый руль
ВАЗ-21043	двигатель ВАЗ-2103, 1,5 литра, карбюратор с 4- или 5-КПП, в вариантах с электрооборудованием и салоном от ВАЗ-2107
ВАЗ-21044	двигатель ВАЗ-2107, 1,7 литра, моновпрыск, 5-КПП, экспортная модель
ВАЗ-21045	двигатель ВАЗ-2107, 1,8 литра, моновпрыск, 5-КПП, экспортная модель. Серийно не выпускалась.
ВАЗ-21045Д	двигатель ВАЗ-341, 1,5 литра, дизель, 5-КПП
ВАЗ-21047	двигатель ВАЗ-2103, 1,5 литра, карбюратор, 5-КПП, улучшенный вариант с салоном от ВАЗ-2107. Экспортные модификации оснащались решёткой радиатора от ВАЗ-2107.
ВАЗ-21048	двигатель ВАЗ-343, 1,8 литра, дизель, 5-КПП
ВАЗ-21041i	двигатель ВАЗ-21067 1,6 литра инжектор, 5-КПП, салон и электрооборудование ВАЗ-2107
Экспортные названия ВАЗ-2104
Lada Riva	Великобритания и страны материковой Европы
Lada Nova	Германия и страны материковой Европы
Lada 1500 или Lada Signet	Канада
Lada Laika	Бразилия

фотография ВАЗ-2104 вид сзади

фотография ВАЗ-2104

Дизайн салона и органов управления

В целом дизайн модели ВАЗ-2104 , как и всех классических моделей, аскетичный. Но внутренний салон автомобиля в зависимости от вашего желания может быть разным. Более экономный вариант предполагает стандартную панель с минимально необходимым набором включателей и контрольно — измерительных приборов, обивку салона и сидений со стандартными подголовниками искусственной кожей, резиновые коврики пола. Если Вы желаете большего комфорта, то Вам предлагается улучшенный салон, оригинальное рулевое колесо и панель приборов с дополнительной центральной консолью, которая располагет расширенным набором функциональных клавишей и контрольной аппаратуры. Улучшенный салон — это сидения с обивкой из ворсованного трикотажа (передние с высоко поднятой спинкой), двери с цельноформованными накладками, ворсованные коврики пола. Этот вариант «четвёрки» позволит Вам даже в дальней поездке чувствовать себя комфортно.

фотография салон ВАЗ-2104

Двигатель ВАЗ-2104 и его особенности

Двигатель 2104-1000260 может применяться для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.
Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. В дальнейшем он был модифицирован под использование системы впрыска топлива и получил обозначение ВАЗ 2104-21.
Двигатель ВАЗ 2104 создан на основе предыдущей модели — ВАЗ 2103. В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.

фотография двигатель ВАЗ-2104

Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра — 76,00 мм. Приняты межремонтные размеры — 76,40 и 76,80. На двигатель устанавливается коленчатый вал 2103 или взаимозаменяемый вал модели 21213.
Для обеспечения работы системы впрыска, потребовалась установка узлов и деталей с других двигателей, которые изначально разрабатывались под инжекторную схему подачи топлива. Применяется новая крышка привода распределительного вала, на которой имеется место под установку датчика контролирующего положение коленчатого вала. Потребовалась установка головки цилиндров 2104-1003015, оригинальной конструкции, с увеличенными площадками под впускной коллектор. Конструкция головки предусматривает установку форсунок. Распределительный вал, клапана и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидроопор рычагов клапанов не предусмотрена.
Привод ГРМ осуществляется от двухрядной втулочно-роликовой цепи 2103-1006040 . Механизм натяжения цепи механический, аналогичный устройству на двигателе ВАЗ 2103.

На коленвал устанавливается шкив с демпфером и задающим диском 21214-1005058-11. Для привода генератора применяется ремень 2107-1308020(длина — 944мм). Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электробензонасос с датчиком указателя уровня топлива, топливные магистрали, топливный фильтр топливную рампу с форсунками, воздушный фильтр, рукава подвода воздуха, дроссельную заслонку и систему улавливания паров топлива. Для очистки поступающего в двигатель воздуха предусмотрена установка воздушного фильтра модели 2112. Вместе с впускным коллектором устанавливается ресивер модели 2104 или модели 2123-1008027. Для регулировки объема поступающего воздуха установлен дроссельный патрубок 2112.
Модуль электробензонасоса 21073-1139009 устанавливается в бак и обеспечивает подачу топлива к топливной рампе и форсункам. Используется оригинальная топливная рампа 2104-1144010, коробчатого типа с регулятором давления и обратным сливным трубопроводом. Впрыск осуществляется с помощью четырех форсунок попарно-параллельного действия. Возможна установка форсунок BOSCH 0 280 158 502 (чёрные, тонкие), SIEMENS VAZ 6393 (бежевые, толстые) или других типов с соответствующими параметрами.
Система зажигания включает в себя: модуль зажигания модели 2112, установленный на специальном кронштейне на блоке цилиндров, свечи зажигания и провода высокого напряжения. В состав модуля зажигания входит две катушки зажигания и два электронных устройства управления. В соответствии с управляющими сигналами от блока управления, модуль зажигания формирует и подает высоковольтные импульсы на свечи зажигания.
Управление зажиганием возлагается на электронную систему управления двигателем. Данная система обеспечивает контроль количества воздуха и топлива, подающегося в цилиндры, контролирует работу топливного насоса, управляет подачей высоковольтных импульсов от катушки зажигания на свечи зажигания и корректирует угол опережения зажигания, регулирует частоту вращения коленвала на холостом ходу. Основным управляющим элементом системы служит электронный блок управления(ЭБУ)-контроллер.
Двигатель соответствует нормам токсичности ЕВРО-2.

Замена стартера lada 2104 (ваз 2104)

Ремонт стартера ваз 21043

ВАЗ 21043 (2104). Діма Корнєєв. ПодписатьсяПодписка оформленаОтменить подписку. Ремонт стартера Ваз 2104 в гараже свои

Ремонт стартера ВАЗ-2107, переборка стартера ВАЗhttp://www.vazdriver.ru/remont_startera/remont_startera_vaz2107.htmlВ этом мануале мы рассмотрим коплексный ремонт стартера ВАЗ-2107 с полной переборкой оного и устанением сразу всех неисправностей. Электросхема ВАЗ-21043.

ВАЗ -Ремонт автомобилей своими рукамиhttp://nind.ru/category/vazРемонт и замена стартера на ВАЗ 2107. Установка и замена бензобака на ВАЗ 2104, 21041, 21043. Ремонт и замена задней ступицы на ОКА, ВАЗ 1111, 1113. Замена лампы ближнего света на ВАЗ 2106.

Стартер ваз 2106 фотоhttp://photodomik.ru/starter-vaz-2106-foto.htmlВАЗ 21043 смотреть стартер ремонт. источник. Ремонт стартера ваз 2106 разборка. источник. Фото Аналоги Инфо. источник. Снятие и установка статья про снятие и источник.

Стартер на классике ВАЗ 21043 -Ремонт и эксплуатацияhttps://auto.mail.ru/forum/topic/starter_na_klassike_vaz_21043/Правила форума. Ремонт и эксплуатация. 5 ноября 2011. Стартер на классике ВАЗ 21043. Сегодня моя машина сама врезалась в другую. Повреждения не сильные, но всё же в причинах мы так и не разобрались!

стартер ваз 21043 -Техобслуживание и ремонт | Форумhttp://Kyron-clan.ru/forum/index.php/topic/5867-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80-%D0%B2%D0%B0%D0%B7-21043/Всем привет! у меня такая проблема! стал заводить свою машинку но она не завелась не дождавшись полной остановки стартера повернул опять ключ после этого проблема такова не горит на приборной

Снятие стартера на жигулях. ВАЗ 21043 (2104)http://chinimavto.ru/show/iUb-8eeZfNk/snyatie_startera_na_jigulyah_vaz_21043_2104.htmlПавел Макаров. заводим ваз 21043 в мороз −30гр. владимир ляшук. Ремонт стартера Ваз 2104 в гараже своими руками Советы авто мастера Ремонт автозапчастей сделай сам.

Устройство стартера Ваз 2107, Ваз 2105, Ваз 2104, ремонтhttp://www.VazClub.com/vaz/2104-2105-2107/remont/elektrooborudovanie/starter/замена тягового реле ваз 2107, ремонт стартера, сборка стартера ваз 2105, проверка стартера ваз 2104. Схема

неисправности стартера ваз 21043 смотрим на видеоhttp://tuning-vazov.ru/videos/remont-inomarok/zapusk-vaz-21043-s-krivogo-startjora.htmlЗапуск ВАЗ 21043 с кривого стартёра. Ремонт стартера (ремонт неразборного втягивающего реле стартера). Ремонт #19 Бендикса Стартера ВАЗ 2101. замена стартера замена бендикса

ВАЗ 2105, ремонт стартера, -поради та тонкощіhttp://avtogid.co.ua/remont/143-vaz2105-remont-startera.htmlОсь вам інструкція по ремонту стартера ВАЗ 2105! Зняття стартера ВАЗ 2105 Звичайно, щоб відремонтувати стартер, його для початку потрібно зняти з автомобіля.

Автоэлектрика. / autoelectrica.com.ua//www.google.com.ua/search?ie=UTF-8hl=ruq=%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82%20%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80%D0%B0%20%D0%B2%D0%B0%D0%B7%2021043Стартеры, генераторы, кондиционеры, катушки зажигания, бензонасосы, датчики

ВАЗ 2114 2115. Ремонт и обслуживание

Не крутит (не работает) стартер. Основные причины

Наверное, самое неприятное, что может быть, это когда ты садишься в автомобиль с мыслями о хорошей поездке, проворачиваешь ключ зажигания, а в ответ глубокая тишина. И в этот момент ты вспоминаешь все матерные слова и выливаешь их на свою машину. А ещё хуже, когда на улице −30 и ты уже замёрз до костей. Но не будем о грустном, а давайте просто напросто разсложим по полочкам основные причины неработающего стартера.

НО! Обязательно перед этим, стоит обратить внимание на другие возможные причины неисправносит. Поскольку в 90% случаях, в проблеме неработающего стартера кроются совершенно иные неработающие элементы.

Первым делом стоит обратить внимание на следующие элементы:

1) Разряженный аккумулятор.

Самая часто встречающаяся проблема в данном случае! Особенно она актуальна в зимний период времени! В данном случае нужно зарядить. заменить аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.

Основным признаком неработающего аккумулятора будет шум срабатывающего реле во время поворота ключа зажигания! Но если аккумулятор «здоров», а шум срабатывающего реле присутствует, то смотрите следующий пункт.

Вообще, запуск двигателя в зимний период времени — это отдельная тема. Которой будет посвящена отдельная статья!

2) Отсутствие «массы» на втягивающее реле.

Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера.

3) Обрыв в цепи «зажигание-стартер»

Когда вы проворачиваете ключ зажигания, а в ответ пустая тишина, не срабатывает даже реле, то проблема кроется в контактной группе зажигания.

Первым делом проверьте наличие контакта от зажигания к стартеру. Если с этим всё впорядке, то переходим к втягивающему реле.

Неисправности стартера

Выше мы описали самые часто встречающиеся причины нерабочего стартера. Как вы поняли, неисправности, описанные выше, не имеют к стартеру прямого отношения. Поэтому, прежде чем снять и заменить стартер, ещё раз тщательно проверьте все 3 пункта, изложенные выше. Ниже мы рассмотрим проблемы самого стартера. Далее мы поговорим об элементах самого стартера.

4) Неисправно втягивающее реле

Здесь ничего не остаётся, как заменить его (Как заменить втягивающее реле? ). Но прежде опять таки обратите внимание на клеммы втягивающего. В 90% случаев, их нужно зачистить. Если при попытке завести автомобиль с ключа, вы слышите щелчки, то проблема скорее всего в разряженном аккумуляторе, но если он заряжен — то проблема с контактами реле. Если же звуков и щелчков никаких нет, то сгорела обмотка реле (в данном случае её нужно заменить).

5) Щётки неплотно прилегают к коллектору

6) Сильный износ коллектора

Если же вы так и не разобрались в чём проблема, попробуйте завести машину с толкача (Как завести с толкача? ) и доехать до сервиса.

Навигация по записям

Ваз 21053 снятие и установка стартера

Стартер ВАЗ 2105: правила замены и ремонтаhttp://expertVAZ.ru/2105/rele-starter-vklyucheniya-remont.htmlПри установке большое внимание нужно уделить надежной фиксации провода питания реле стартера ВАЗ 21053. При снятии рычага нужно учесть, что шестерня должна свободно вращаться в определенную сторону.

Ваз 2105 — как снять стартер | Ремонт 2105 2106 2107 2121.http://remont-vaz2106.ru/vaz-2105-snyatie-i-ustanovka-starteraВаз 2105 — снятие и установка стартера. Снятие стартера на автомобиле Ваз 2105 выполняют для его ремонта, с целью замены вышедших из строя элементов, а так же при выполнении других работ, при которых его наличие будет мешать ходу их.

ВАЗ-2105. Электрооборудование. Стартер. Руководство.http://vaz-2105.com/instr/elektro-starter.htmНовый стартер устанавливать необходимо в порядке, обратном снятию. Лакокрасочные и противокорозийные покрытия. ВАЗ-21051 и ВАЗ-21053.

Снятие стартера ВАЗ 2105http://MasteraVaza.ru/starter-2/vaz-2105-remont-startera-56Сборка стартера ВАЗ 2105. Установка. Причиной не рабочего стартера могут быть многие его детали. Снятие стартера ВАЗ 2105. Конечно, чтобы отремонтировать стартер, его для начала нужно снять с автомобиля.

Здравствуйте, уважаемые автолюбители! Особенно здравствуйте, все владельцы ВАЗовской «семёрки»! Потому, что речь пойдет именно о ней — ВАЗ 2107.

Хотя, отечественному автопрому особо похвастаться нечем, если учитывать модельную линейку и качество выпускаемых авто, но всё же, есть экземпляры авто, на которые следует обратить внимание.

ВАЗ 2107 — это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин.

Этот факт, дополненный небольшими конструкционными отличиями, стал причиной, по которой модель достаточно долго продержалась на конвейере. Порой казалось, что «семёрка» будет выпускаться вечно, но время берёт своё.

Тем не менее, по дорогам страны передвигаются сотни тысяч автомобилей седьмой модели, которая ещё очень долго будет лидировать в рейтингах популярности среди «классики».

Устройство автомобиля ВАЗ 2107 принципиально не отличается от прежних моделей. Самым большим нововведением последних лет стала установка инжекторной системы питания вместо привычного карбюратора.

Остальное — классика. Касается это и системы пуска. Именно поэтому для каждого автолюбителя, купившего ВАЗ 2107, как снять стартер, остаётся актуальным вопросом.

Снятие стартера ВАЗ 2107 в гараже, своими руками

Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя. Для того, чтобы добраться до него необходимо иметь смотровую яму или эстакаду, так как через верх его не извлечь.

Неудобное расположение — это единственная трудность при демонтаже стартера. В остальном всё предельно просто, никаких специальных инструментов или особых знаний не потребуется.

Снятие стартера ВАЗ 2107 происходит только при выключенном зажигании следующим образом:

• для начала снимается крышка аккумуляторной батареи и отсоединяется клемма «массы»;
• снимается грязезащитный щиток, если такой устанавливался в нижней части моторного отсека;
• для удобства снимается аккумуляторная батарея с опорой;
• откручивается зажим жгута проводов, ведущих к стартеру;
• откручиваются и снимаются провода с тягового реле стартера;
• отвинчиваются три болта крепления стартера (два вверху и один внизу) после чего стартер снимается под автомобилем.

На этом этапе стартер полностью готов к ремонту или техническому обслуживанию.

Самостоятельная замена стартера ВАЗ 2107

Если для ремонта стартера можно найти хорошего, знающего помощника, то устанавливать его обратно в машину придётся самому. Занятие это вовсе не неудобное, но достаточно ответственное, поэтому провести его следует очень аккуратно с соблюдение порядка, указанного ниже.

Для того, чтобы была проведена замена стартера ВАЗ 2107, а точнее, его установка на штатное место, необходимо проделать следующее:

• перед установкой внимательно осмотреть стартер, его комплектацию, качество сборки, наличие центрирующей втулки;
• стартер устанавливается на штатное место снизу автомобиля и прикручивается самым длинным болтом, после чего ввинчиваются два других болта крепления и затягиваются;
• устанавливаются клеммы проводов и затягиваются гайки;
• устанавливаются и закрепляются опоры жгута проводов;
• прикручивается опора аккумулятора, батарея ставится на место;
• подключаются клеммы аккумулятора, закрывается защитная крышка;
• проводится проверка работоспособности электросистемы и устанавливается грязезащитный щиток.

Выполнения таких манипуляций вполне достаточно для установки стартера, однако, работу по стартеру можно облегчить, если уделить внимание ещё некоторым деталям. Так, на карбюраторном моторе, нелишним будет снять воздушный фильтр, а на инжектором — растяжки впускного патрубка.

Стартер — не самый сложный и дорогой в обслуживании агрегат. Но он является одним из ключевых узлов автомобиля.

• неисправность контакта, подающего ток на реле стартера;
• неисправность самого стартера или реле.

Снятие стартера ВАЗ 2107

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Установить аккумулятор, подключить к нему клеммы.

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Источники

Описание конструкции. Топливный бак — снятие и установка Электробензонасос на ваз 2104 инжектор снятие бензобака

Для выполнения работы по снятию бака потребуется помощник.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Сбрасываем давление в системе питания (см. «Сброс давления в системе питания»).

3. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

4. Специальным шлангом (см. «Инструменты, приспособления и эксплуатационные материалы») откачиваем через заливную горловину бака топливо.

5. Отогнув коврик с левой стороны багажного отделения, крестовой отверткой отворачиваем два самореза крепления крышки лючка и снимаем ее.

6. Отсоединяем колодку жгута проводов от колодки электробензонасоса.

7. Отвернув крестовой отверткой саморез крепления обивки багажного отделения с левой стороны, снимаем обивку (см. «Задний бампер — снятие и установка»). Тем же инструментом ослабляем хомут крепления шланга вентиляции бака и снимаем шланг со штуцера заливной трубы.

8. Под автомобилем торцовым ключом на 10 мм отворачиваем саморез заднего крепления кожуха патрубка топливного бака к лонжерону.

9. Тем же инструментом отворачиваем два болта крепления кожуха к арке заднего колеса.

10. Снимаем кожух.

11. Ослабив хомут крепления патрубка бака к заливной трубе, снимаем патрубок.

Внимание!

При выполнении следующей операции из шлангов вытечет небольшое количество топлива. Подготовьте емкость для слива топлива. He потеряйте уплотнительные кольца, расположенные в соединениях шлангов и трубок.

12. Ключом на 17 мм отворачиваем штуцер трубки электробензонасоса, удерживая наконечник шланга ключом того же размера. Наконечники сливной и подводящей трубок уплотнены резиновыми кольцами.

13. Сливаем в подготовленную емкость остатки топлива.

Аналогично разъединяем другой топливопровод и сливаем из него топливо.

14. Подставив под бак домкрат, торцовым ключом на 13 мм с удлинителем отворачиваем четыре гайки крепления топливного бака.

15. Опуская бак, вынимаем вентиляционный шланг из отверстия в лонжероне.

Установка

1. Установка топливного бака выполняется в обратной последовательности.

2. Поднимаем бак домкратом, при этом помощник вытягивает (со стороны багажного отделения) вентиляционный шланг из отверстия в лонжероне.

3. Залив в бак топливо, включаем зажигание для создания давления в системе питания и проверки герметичности соединений.

1. Информация о товаре

1. ООО «Лада-Оригинал» является продавцом автомобильных запчастей, аксессуаров и иных принадлежностей для автомобилей.
2. Интернет-магазин сайт, проект компании ООО «Лада-Оригинал», осуществляет продажу автозапчастей для российских автомобилей высокого качества и по разумным ценам. На разную продукцию компаниями-производителями установлены разные гарантийные сроки. Гарантийные сроки по каждому из видов товара необходимо смотреть в гарантийном талоне.
3. Правила и условия эффективного и безопасного использования товаров указаны на ярлыках или в инструкции по эксплуатации товара.

2. Процедура покупки

1. По каждому наименованию товара на сайте https://сайт предоставляется следующая информация:
1. o Наименование изделия
2. o Фотография изделия
3. o Цена в рублях
2. Для того чтобы приобрести товар, необходимо добавить его в корзину, кликнув для этого на иконку «В КОРЗИНУ» и далее на иконку «Перейти в корзину».
3. В корзине находятся товары с указанием номера артикула выбранного товара, его наименования и цены в рублях (включая налоги). В эту цену не включены расходы по доставке товара или любые другие затраты, поскольку эти расходы напрямую зависят от места назначения.
4. Покупатель должен заполнить информацию о покупателе, точно указав все необходимые данные, во избежание в дальнейшем ошибок и проблем при доставке заказа.
5. Перед тем, как заказ будет автоматически обработан, покупатель увидит список всех приобретенных товаров, общую цену покупки (включая расходы на доставку и налоги) и ориентировочную дату отправки. Для подтверждения заказа, необходимо нажать на кнопку с надписью «Оформить заказ».
6. После оформления заказа на электронный адрес покупателя будет выслано письмо с описанием заказа и полученными личными данными. Неполучение сообщения может быть вызвано временными проблемами связи в сети или ошибкой в написании адреса электронной почты, а так же попадании письма от магазина в папку спам. В этих случаях рекомендуем обратиться к Продавцу.

3. Оплата и доставка товара

1. Потребитель вправе оплатить товар в порядке предоплаты путем безналичных расчетов способами, указанными на сайте https://сайт/payment/, и наличными средствами при его получении.
2. Доплата наличными при получении возможна при выборе компаний перевозчиков, таких как Почта РФ и СДЭК. 3.3. В случае безналичного способа оплаты расходы за перечисление денежных средств на счет Продавца несет Покупатель.
3. Стоимость доставки не всегда включена в счет на оплату товара и может оплачивается отдельно. Стоимость курьерской доставки в пределах 3-ех кг в среднем стоит 350р, если регион получателя не является удаленным более 2000км или имеет ограниченную транспортную доступность.
4. Стоимость и порядок оплаты доставки в иные регионы России зависит от выбора компании-партнера, осуществляющего доставку.
5. Доставка может, осуществляется службами экспресс доставки: «Деловые линии», «ПЭК», «ЖелдорЭкспедиция», «GTD» (бывшая КИТ), «Энергия», «СДЭК», «Почта РФ» Ориентировочную стоимость доставки покупатели могут самостоятельно рассчитать исходя из веса товара и региона доставки, зайдя на сайт компании-партнера или увидеть при оформлении заказа из корзины.
6. Покупатель оплачивает стоимость доставки при получении в терминале выбранной службы доставки в городе получателя. (Кроме СДЭК и Почта РФ)

4. Получение товара

1. В момент получения заказа Покупателю необходимо лично: проверить целостность упаковки товара
1. проверьте наличие накладной на товар в пакете. Приемка/возврат товара осуществляется в соответствии с накладной;
2. проверить соответствие привезенного товара заказанному Вами;
3. удостовериться в качестве приобретаемого товара;
4. сохраните накладную в течение 14 дней (на случай возврата).
2. При отсутствии нареканий в момент приема товара подтвердите своей подписью в бланке перевозчика, что не имеете претензий к ассортименту, количеству, внешнему виду, комплектации товара.
3. Претензии по цвету, количеству и размеру после оплаты товара не принимаются.

5. Отказ от товара

1. Согласно «Закону о защите прав потребителей», Вы можете отказаться от заказа в любой момент, даже до приезда курьера. Если по каким-либо причинам Вы решили отказаться от заказа, пожалуйста, свяжитесь с сотрудниками отдела продаж по телефону +7 800 100-33-95
2. При отказе потребителя от товара продавец должен возвратить ему денежную сумму, уплаченную потребителем по договору, за исключением расходов продавца на доставку, не позднее чем через десять дней со дня предъявления потребителем соответствующего требования (ст 26.1 Закона РФ от 07.02.1992 N 2300-1 «О защите прав потребителей»).

6. Возврат товара надлежащего качества

1. Покупатель вправе вернуть товары надлежащего качества в течение 14 дней с момента получения заказа при условии, что сохранен товарный вид, в том числе не срезаны этикетки, и потребительские свойства возвращаемого товара.
2. Для того чтобы обменять один товар на другой, покупатель должен вернуть товар и оформить новый заказ.
3. Возврат Товара надлежащего качества возможен в случае, если сохранены его товарный вид (отсутствие следов эксплуатации или носки, наличие оригинальной и неповрежденной упаковки и ярлыков), потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного Товара.
4. Срок возврата денежных средств зависит от способа возврата и составляет не более 10 дней с даты поступления возвращенного товара на склад Продавца вместе с заполненным Покупателем заявлением на возврат.
5. Покупателю вместе с возвращаемым товаром необходимо приложить следующие документы:
   1. Документ подтверждающий покупку Товара в магазине сайт;
   2. Заполненное заявление на возврат (в произвольной форме) ;
   3. Копия паспорта — стр. 1 и 2. (или иного другого документа, удостоверяющего личность)
6. Товары возвращаются по адресу: г. Чебоксары на терминал согласованной с получателем Транспортной компании; 7.3. После получения возвращаемого товара ООО «Лада-Оригинал» проверит товар, чтобы убедиться, что он находится в надлежащем состоянии и оформит возврат денежных средств.
7. Все расходы на возвращение товаров, подлежащих обмену или возврату, оплачивает покупатель. ООО «Лада-Оригинал» не примет возвращаемый товар, отправленный наложенным платежом.
8. В том случае, если фирма ООО «Лада-Оригинал» по ошибке отправила покупателю товар, который он не заказывал, или если отправлен товар ненадлежащего качества, фирма ООО «Лада-Оригинал», убедившись, что была допущена ошибка или качество товара является неудовлетворительным, возмещает покупателю пропорциональную часть расходов по возврату товара, приходящуюся на возврат бракованного товара. Предварительно продавец запросит у покупателя товарную накладную на оплату расходов по возвращению товара.
9. При отказе Потребителя от Товара ООО «Лада-Оригинал» должен возвратить ему сумму, уплаченную Потребителем за исключением расходов ООО «Лада-Оригинал» на доставку от покупателя и/или к покупателю возвращенного товара, не позднее чем через 10 дней с даты предъявления Потребителем соответствующего требования.
10. Возврат денег осуществляется на ту карту, с которой была предоплата или на тот электронный кошелек, на который был выставлен счет. В случае оплаты иными способами, возврат денежных средств осуществляется на карту, указанную в бланке возврата. В случае оплаты наличными, возврат денежных средств осуществляется почтовым переводом на адрес, указанный также в бланке возврата.

7. Возврат товара не надлежащего качества

1. В случае обнаружения некачественного Товара, покупатель вправе возвратить продавцу некачественный товар (автозапчасти) с предоставлением следующих документов.
   1. Документ, подтверждающий покупку Товара через Интернет-магазин Продавца
   2. Документ, подтверждающий установку автозапчасти на СТО (наряд-заказ)
   3. Копия сертификата СТО на право проведения определенного вида работ
   4. Заключение СТО, подтверждающее неисправность автозапчасти
   5. Заявление на возврат
2. После получения некачественного Товара и полного комплекта документов, ООО «Лада-Оригинал», вправе вернуть деньги за Товар или отдать Товара на экспертизу. В случае получения решения экспертизы, подтверждающее заводской брак Товара, возникший не в ходе ненадлежащей эксплуатации, ООО «Лада-Оригинал» возвращает денежные средства за Товар в течение 10 дней.

Детали системы питания карбюраторного двигателя:

1 — карбюратор; 2 — воздухозаборник теплого воздуха; 3 — воздухозаборник холодного воздуха; 4 — терморегулятор; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и резерва топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливной патрубок; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — топливный насос

Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

Топливный бак сварен из двух половин, отштампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.

Ha автомобиле ВАЗ-2104 установлен топливный бак объемом 42 л, который расположен под полом багажного отделения с левой стороны. Заливная горловина бака

выведена в нишу на левом заднем крыле. Бак крепится к днищу кузова четырьмя болтами. Для вентиляции топливный бак имеет шланг, выведенный в нишу заливной горловины. Сверху на баке через уплотнительную прокладку установлен датчик указателя уровня и резерва топлива. От датчика на щиток приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 л, на щитке приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных трубок и закреплены снизу на днище кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными стяжными хомутами.

Детали топливного насоса:

1 — нижний корпус; 2 — возвратная пружина; 3 — шток; 4 — тарелка диафрагменного узла; 5 — предохранительная диафрагма; 6 — внутренняя дистанционная прокладка; 7 — рабочие диафрагмы; 8 — наружная дистанционная прокладка; 9 — крышка насоса; 10 — сетчатый фильтр; 11 — верхний корпус

Топливный насос — диафрагменного типа, с механическим приводом и рычагом ручной подкачки. Насос расположен на левой стороне блока цилиндров и закреплен через теплоизоляционную проставку и прокладки на двух шпильках гайками. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте качаний 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20- 0,30 кгс/см². Насос состоит из нижнего корпуса с рычагами привода, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки. Диафрагменный узел имеет две верхних рабочих и одну нижнюю (предохранительную) диафрагмы, установленные на штоке. Между рабочими и предохранительной прокладкой установлены внутренняя и наружная дистанционные прокладки. C целью предотвращения попадания топлива в картер двигателя в случае повреждения рабочих диафрагм бензонасоса, в наружной прокладке выполнено отверстие для слива топлива.

Воздушный фильтр — сухой, со сменным фильтрующим элементом, обеспечивающим очистку поступающего в карбюратор воздуха. Корпус фильтра установлен на крышке карбюратора через резиновую прокладку с дистанционными втулками на четырех шпильках и крепится самоконтрящимися гайками. Сверху корпус фильтра закрыт крышкой с резиновой уплотнительной прокладкой. B воздуховоде перед корпусом воздушного фильтра установлен терморегулятор, позволяющий изменять температуру поступающего воздуха. B зависимости от одного из трех положений заслонки терморегулятора воздух забирается через воздухозаборник теплого или холодного воздуха либо от обоих одновременно. Положение заслонки устанавливается вручную в соответствии с температурой окружающего воздуха. Корпус воздушного фильтра соединен шлангом подвода картерных газов с крышкой маслоотделителя вытяжной системы вентиляции картера. B шланге подвода картерных газов установлен пламегаситель.

Карбюратор 2107-1107010

: 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления оболочки тяги привода воздушной заслонки; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления тяги привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — шток диафрагмы пускового устройства; 9 — пусковое устройство; 10 — экономайзер принудительного холостого хода; 11 — микропереключатель; 12 — телескопическая тяга; 13 — патрубок отвода картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

Ha автомобиле установлен карбюратор модели 2107-1107010.

Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из поступающего через воздушный фильтр воздуха и топлива, подаваемого насосом. При этом обеспечивается бесперебойная подача горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех корпусных деталей: крышки, корпуса карбюратора и корпуса дроссельных заслонок.

Карбюратор установлен на четырех шпильках впускного трубопровода. B крышке карбюратора выполнены входные горловины первичной и вторичной смесительных камер, штуцер подвода топлива от топливного насоса, топливные и воздушные каналы. Ha крышке также закреплены игольчатый клапан подачи топлива и поплавок, обеспечивающие необходимый уровень топлива в поплавковой камере. B корпусе карбюратора выполнены большие диффузоры и поплавковая камера. Внутри больших диффузоров установлены съемные малые диффузоры, отлитые заодно с распылителями эконостата и главных дозирующих систем. B корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

Крышка и корпус карбюратора:

1 — корпус дроссельных заслонок; 2 — термоизолирующая проставка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — тяга связи дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельных заслонок; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельных заслонок; 19 — кулачок привода ускорительного насоса

Ускорительный насос обеспечивает подачу дополнительной порции топлива в первичную смесительную камеру при резком нажатии на педаль «газа». Насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Диафрагма насоса перемещается рычагом. Для обеспечения плавности хода и соответственно плавного и продолжительного впрыска, в телескопическом стакане диафрагмы установлена демпфирующая пружина. Рычаг ускорительного насоса приводится от кулачка, закрепленного на оси дроссельной заслонки первичной камеры.

Снизу к корпусу карбюратора двумя винтами крепится корпус дроссельных заслонок. B нем на осях в первичной и вторичной смесительных камерах установлены поворотные дроссельные заслонки. Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали «газа». Привод дроссельной заслонки вторичной камеры — пневматический. Корпус привода, с диафрагмой и пружиной обратного хода, закреплен на корпусе карбюратора двумя винтами. Шток привода шарнирно соединен с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает открывать ее при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании разрежения в смесительных камерах, достаточного для открытия заслонки.

Для запуска и работы двигателя при прогреве в карбюраторе имеются пусковое устройство и воздушная заслонка. Воздушная заслонка установлена на оси во входной горловине первичной камеры крышки карбюратора. Привод заслонки осуществляется с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода пускового устройства соединен тягой с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с первичной смесительной камерой. При запуске двигателя в полости создается разрежение. Шток диафрагмы отжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку.

Корпус карбюратора:

1 — кронштейн микропереключателя; 2 — малый диффузор первичной камеры; 3 — трехплечий рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — регулировочный винт подачи топлива ускорительным насосом; 11 — корпус топливного жиклера системы холостого хода; 12 — регулировочный винт состава (качества) смеси на холостом ходу; 13 — штуцер подвода разряжения к вакуумному регулятору распределителя зажигания; 14 — регулировочный винт количества смеси на холостом ходу с ограничительной втулкой

Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси. Винт регулировки состава установлен в отверстии прилива корпуса дроссельных заслонок и закрыт заглушкой. Винт регулировки количества смеси установлен в крышке экономайзера.

На автомобиле ВАЗ-21047 топливный бак установлен под полом багажного отделения с левой стороны.
Бак удобнее менять с помощником, установив автомобиль на смотровую канаву или эстакаду.

Шлангом для перекачки топлива откачиваем бензин из бака через заливную горловину.

Отогнув край коврика с левой стороны багажного отделения…

Крестообразной отверткой отворачиваем два самореза крепления крышки лючка.

Под крышкой лючка установлена резиновая уплотнительная прокладка.

Крестообразной отверткой ослабляем хомут и снимаем топливный шланг с патрубка топливозаборника.

Чтобы из шланга не вытекало топливо, вставляем в него болт М8 и затягиваем хомут.

Снимаем наконечники проводов с выводов датчиков, предварительно запомнив или пометив порядок их подсоединения.

Теперь можно снять датчик указателя уровня топлива или демонтировать бак.

Головкой «на 8» отворачиваем саморез крепления защитного кожуха патрубка топливного бака к лонжерону.

Ключом «на 10» отворачиваем два болта крепления кожуха к арке заднего колеса.

Снимаем кожух.

Ослабив хомут, снимаем шланг с наливной трубы. Чтобы при снятии бака топливо не выливалось…

Перегибаем топливный шланг и перевязываем его шнуром

Снимаем с патрубка наливной трубы шланг вентиляции бака.

Подставив упор под бак, ключом «на 13» отворачиваем четыре гайки его крепления.

Опуская бак, вынимаем вентиляционный шланг из отверстия крыла.

Снимаем бак…

Выводя вентиляционный шланг из отверстия в лонжероне…

Устанавливаем бак в порядке, обратном снятию. Перед установкой защитного кожуха заливаем в бак топливо. Проверяем герметичность соединений, при необходимости подтягиваем хомуты.

Топливный бак — снятие и установка. Топливный бак

Детали системы питания карбюраторного двигателя:

1 — карбюратор; 2 — воздухозаборник теплого воздуха; 3 — заборник холодного воздуха; 4 — термостат; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и резерва топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливной патрубок; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — топливный насос

Система питания состоит из топливного бака с указателем уровня и запасом топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

Топливный бак, сваренный из двух половин, штампованных из листов освинцованной стали. Снаружи бак окрашен черной эмалью.

На автомобиль ВАЗ-2104 устанавливается топливный бак емкостью 42 литра, который находится под полом багажника С левой стороны. Горловина бака

выведен в нишу на левом заднем крыле. Бак крепится к днищу кузова четырьмя болтами. Для вентиляции топливный бак имеет шланг, выведенный в нишу заливной горловины. Установлен сверху бака через прокладку датчик указателя уровня и запаса топлива. От датчика данные об остатке топлива в баке выводятся на панель приборов. Когда топлива остается 4,0-6,5 литров, на панели приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных труб и закреплены на днище кузова с помощью держателей. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными хомутами.

Детали топливного насоса:

1 — корпус нижний; 2 — возвратная пружина; 3 — шток; 4 — пластина узла диафрагмы; 5 — предохранительная диафрагма; 6 — внутренняя дистанционная планка; 7 — рабочие диафрагмы; 8 — наружная дистанционная планка; 9 — крышка насоса; 10 — сетчатый фильтр; 11 — верхний кожух

Топливный насос диафрагменного типа, с механическим приводом и ручным рычагом подкачки.Насос расположен с левой стороны блока цилиндров и закреплен через изолирующую прокладку и прокладки на двух шпильках с гайками. Привод насоса осуществляется через толкатель от эксцентрика на приводном валу вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте качания 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20 – 0,30 кгс/см². Насос состоит из нижнего корпуса с приводными рычагами, верхнего корпуса с впускным и выпускным клапанами, узла диафрагмы и крышки.Мембранный узел имеет две верхние рабочие и одну нижнюю (предохранительную) диафрагмы, закрепленные на штоке. Между рабочими и предохранительной прокладкой устанавливаются внутренние и внешние распорки. Для предотвращения попадания топлива в картер при повреждении рабочих диафрагм топливного насоса в наружной прокладке выполнено отверстие для слива топлива.

Фильтр воздушный сухой, со сменным фильтрующим элементом, фильтрующий воздух, поступающий в карбюратор. Корпус фильтра установлен на крышке карбюратора через резиновую прокладку с распорными втулками на четырех шпильках и закреплен самоконтрящимися гайками.Сверху корпус фильтра закрыт крышкой с резиновой прокладкой. В воздуховоде перед корпусом воздушного фильтра установлен термостат , позволяющий изменять температуру поступающего воздуха . В зависимости от одного из трех положений заслонки термостата забор воздуха осуществляется через воздухозаборник теплого или холодного воздуха, либо из обоих одновременно. Положение заслонки устанавливается вручную в зависимости от температуры окружающей среды. Корпус воздушного фильтра соединен шлангом подвода картерных газов с крышкой маслоотделителя выхлопной системы вентиляции картера.В шланге подвода картерных газов установлен пламегаситель.

Карбюратор 2107-1107010

: 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления обечайки тяги привода воздушной заслонки; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления штока привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — шток диафрагмы пускового устройства; 9 — пусковое устройство; 10 — принудительный холостой ход экономайзера; 11 — микропереключатель; 12 — телескопическая штанга; 13 — патрубок отвода картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

Автомобиль оборудован карбюратором модели 2107-1107010.

Карбюратор эмульсионный, двухкамерный, с падающим потоком. Горючая смесь образуется из протекающего через воздушный фильтр воздуха и топлива, подаваемого насосом. Это обеспечивает бесперебойную подачу горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной патрубок в цилиндры двигателя. Карбюратор состоит из трех частей корпуса: крышки, корпуса карбюратора и корпуса дроссельных заслонок.

Карбюратор крепится на четырех шпильках на впускном коллекторе.В крышке карбюратора расположены входные патрубки первичной и вторичной камер смешения, штуцер подачи топлива от топливного насоса, топливный и воздушный каналы. На крышке также крепятся игольчатый клапан подачи топлива и поплавок для обеспечения необходимого уровня топлива в поплавковой камере. В корпусе карбюратора выполнены большие диффузоры и поплавковая камера. Внутри больших диффузоров установлены съемные малые диффузоры, отформованные вместе с патрубками экономостата и основных дозирующих систем.В корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

Крышка и корпус карбюратора:

1 — корпус дроссельной заслонки; 2 — теплоизоляционная прокладка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки с диафрагмой штока пускового устройства; 13 — тяга дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельной заслонки; 16 — дроссельная заслонка первичной камеры; 17 — дроссель вторичной камеры; 18 — винт крепления корпуса дроссельной заслонки; 19 — кулачок привода ускорительного насоса

Подкачивающий насос подает дополнительную порцию топлива в первичную камеру смешения при резком нажатии на педаль газа.Мембранный насос выполнен в отверстии корпуса и закрыт крышкой, закрепленной четырьмя винтами. Диафрагма насоса перемещается рычагом. Для обеспечения плавного хода и, соответственно, плавного и непрерывного впрыска в телескопическом стакане диафрагмы установлена ​​демпфирующая пружина. Рычаг ускорительного насоса приводится в действие кулачком, прикрепленным к валу дроссельной заслонки первичной камеры.

Корпус дроссельной заслонки крепится к нижней части корпуса карбюратора двумя винтами. Он имеет поворотные дроссельные заслонки на осях в первичной и вторичной камерах смешения.Дроссельная заслонка первичной камеры приводится в действие механически через систему регулируемых тяг от педали газа. Привод дроссельной заслонки вторичной камеры пневматический. Корпус привода с диафрагмой и возвратной пружиной крепится к корпусу карбюратора двумя винтами. Приводной шток шарнирно соединен с рычагом на вторичном валу дроссельной заслонки. Пневмопривод начинает открывать ее при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании в камерах смешения разрежения, достаточного для открытия заслонки.

Для запуска и работы двигателя при прогреве карбюратор имеет пусковое устройство и воздушную заслонку. Воздушная заслонка установлена ​​на оси во входном патрубке первичной камеры крышки карбюратора. Заслонка приводится в действие с места водителя тросом от рукоятки управления. Корпус стартера крепится к крышке карбюратора двумя винтами. Шток диафрагмы привода пускового устройства соединен штоком с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с камерой первичного смешения.При запуске двигателя в полости создается вакуум. Шток диафрагмы давит на возвратную пружину, воздействует на тягу и открывает воздушную заслонку.

Корпус карбюратора:

1 — Кронштейн микровыключателя; 2 — малый диффузор первичной камеры; 3 — трехплечий рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — регулировочный винт ускорительного насоса подачи топлива; 11 — корпус топливного жиклера системы холостого хода; 12 — винт регулировки состава (качества) смеси на холостом ходу; 13 — штуцер подачи вакуума на вакуумный регулятор распределителя зажигания; 14 — регулировочный винт количества смеси на холостом ходу с ограничительной втулкой

Холостой ход регулируется винтами состава (качества) и количества смеси.Винт регулировки состава установлен в отверстии корпуса дроссельной заслонки и закрыт заглушкой. В крышке экономайзера установлен винт регулировки количества смеси.

Требуется помощник для выполнения работ по снятию бака.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к ТО и ремонту»).

2. Сбрасываем давление в системе электроснабжения (см. «Сброс давления в системе электроснабжения»).

3. Отсоедините провод от минусовой клеммы аккумуляторной батареи (см. «Аккумуляторная батарея – снятие и установка»).

4. Специальным шлангом (см. «Инструменты, принадлежности и эксплуатационные материалы») откачайте топливо через заливную горловину бака.

5. Отогнуть коврик с левой стороны багажного отделения, крестовой отверткой открутить два самореза крышки люка и снять ее.

6. Отсоедините колодку жгута проводов от колодки электробензонасоса.

7. Открутив крестовой отверткой саморез крепления обивки багажника с левой стороны, снимите обивку (см. «Задний бампер – снятие и установка»). Этим же инструментом ослабляем хомут шланга вентиляции бака и снимаем шланг со штуцера заливной горловины.

8. Под автомобильный торцевой ключ на 10 мм отворачиваем саморез заднего крепления кожуха патрубка бензобака к лонжерону.

9. Тем же инструментом открутите два болта крепления кожуха к задней колесной арке.

10. Снимите крышку.

11. Ослабив хомут крепления патрубка бака к заливной, снимите патрубок.

Внимание!

Во время следующей операции из шлангов вытечет небольшое количество топлива. Подготовьте емкость для слива топлива. Не потеряйте уплотнительные кольца, расположенные в соединениях шлангов и трубок.

12. Ключ на 17 мм откручиваем штуцер трубки электробензонасоса, придерживая наконечник шланга ключом такого же размера. Концы сливной и подающей труб уплотнены резиновыми кольцами.

13. Слейте остатки топлива в подготовленную емкость.

Аналогично отсоединяем еще одну топливную магистраль и сливаем из нее топливо.

14. Подставив домкрат под бак, торцевым ключом на 13 мм с удлинителем отвернуть четыре гайки крепления топливного бака.

15. Опустив бак, вынуть вентиляционный шланг из отверстия в лонжероне.

Установка

1. Установка топливного бака осуществляется в обратной последовательности.

2. Поднять бак домкратом, при этом помощник вытягивает (со стороны багажного отделения) вентиляционный шланг из отверстия в лонжероне.

3. Заправить бак топливом, включить зажигание для создания давления в системе электроснабжения и проверить герметичность соединений.

— Особенности инжекторных автомобилей — Бак топливный ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Бак топливный ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Снятие бензобака с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Сбрасываем давление в системе питания двигателя на автомобиле ВАЗ.

2. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

3. Откачиваем бензин из бензобака специальным шлангом.

4. Поддев отверткой, снимите резиновый фартук с горловины бензобака и отсоедините от него шланг предохранительного клапана.

5. Выньте заглушки и отогните правый край коврика багажника.

6. Крестообразной отверткой отвинтите четыре самореза крышки бензобака и снимите крышку бензобака.

7. С помощью торцового ключа на 10 мм отвинтите зажимной болт бензобака.

8. Ключом на 17 отвинтить штуцер сливной и подающей труб, удерживая концы шланга ключом того же размера.

9. Крестообразной отверткой ослабьте затяжку хомута и отсоедините шланг перепускного клапана от заднего патрубка бензобака.

10. Таким же образом отсоедините шланг от переднего штуцера бензобака.

11. Отсоедините колодку проводов от топливного насоса.

12. Вынимаем бензобак из ниши багажника автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

13.Выньте нижнюю резиновую прокладку.

Установка бензобака на ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Если бензобак был снят с автомобиля не для замены, промойте его изнутри бензином или растворителем.

2. Установка бензобака на автомобиль осуществляется в обратной последовательности.

3. Заполнить бензобак топливом, включить зажигание на автомобиле для создания давления в системе электроснабжения и проверить герметичность соединений.

На автомобиле ВАЗ-21047 топливный бак установлен под полом багажника с левой стороны.
Менять бак удобнее с помощником, поставив машину на смотровую канаву или эстакаду.

Шлангом для перекачки топлива откачиваем бензин из бака через заливную горловину.

Оттягивание края ковра с левой стороны багажного отделения…

Крестовой отверткой открутите два самореза крепления крышки люка.

Резиновая прокладка установлена ​​под крышкой люка.

С помощью отвертки Phillips ослабьте хомут и снимите топливный шланг с топливозаборной трубы.

Чтобы топливо не вытекало из шланга, вставьте в него болт М8 и затяните хомут.

Снимаем наконечники проводов с клемм датчиков, предварительно запомнив или промаркировав порядок их подключения.

Теперь можно снять датчик уровня топлива или разобрать бак.

Головкой «на 8» отворачиваем саморез, крепящий защитный кожух патрубка бензобака к лонжерону.

Ключом «на 10» откручиваем два болта крепления кожуха к арке заднего колеса.

Снимите крышку.

Ослабив хомут, снимите шланг с заправочной трубы. Чтобы при снятом баке топливо не вылилось…

Топливный шланг перегибаем и обвязываем шнуром

Снимите шланг вентиляции топливного бака с заливной горловины.

Подставив упор под бак, ключом «на 13» отверните четыре гайки его крепления.

Опустив бак, снимите вентиляционный шланг с отверстия в крыле.

Снимаем бак…

Снятие вентиляционного шланга с отверстия в лонжероне…

Устанавливаем бак в порядке, обратном снятию. Перед установкой защитного кожуха залейте топливо в бак. Проверяем герметичность соединений, при необходимости подтягиваем хомуты.

Описание Дизайн. Описание конструкции Топливный бак ВАЗ 2104

Детали системы питания карбюраторного двигателя:

1 — карбюратор; 2 — воздухозаборник теплого воздуха; 3 — заборник холодного воздуха; 4 — термостат; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 – датчик указателя уровня и резерва топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливная труба; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — Топливный насос

Система питания состоит из топливного бака с датчиком указателя уровня топлива и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

Топливный бак сварен из двух половинок, отложенных из безлистовой стали. Снаружи бак окрашен черной эмалью.

На автомобиле ВАЗ-2104

га установлен топливный бак емкостью 42 л, который расположен под полом багажного отделения с левой стороны. Резервуар с горловиной залива

находится в нише на левом заднем крыле. Бак крепится к днищу корпуса четырьмя болтами. Для вентиляции топливный бак имеет шланг, выведенный в нишу заливной горловины. Сверху на баке через уплотнительную прокладку установлен датчик указателя уровня и запаса топлива. С датчика на панели приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 литров, на панели приборов загорается контрольная лампа. Топливопроводы Изготовлены из стальных оцинкованных труб и закреплены снизу на держателях кузова снизу. Детали топливной системы соединяются между собой резиновыми шлангами, фиксируемыми герметичными хомутами.

Детали топливного насоса:

1 — нижний регистр; 2 — возвратная пружина; 3 — стержень; 4 — пластина узла диафрагмы; 5 — предохранительная диафрагма; 6 — внутренняя дистанционная прокладка; 7 — рабочие диафрагмы; 8 — наружная дистанционная прокладка; 9 — крышка насоса; 10 — Сетчатый фильтр; 11 — Корпус верхний

Топливный насос — диафрагменного типа, с механическим приводом и ручным поворотным рычагом.Насос расположен с левой стороны блока цилиндров и закреплен через теплоизоляционную прокладку и прокладки на двух пятках с помощью гаек. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте качания 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20-0,30 кгс/см². Насос состоит из нижнего корпуса с приводными рычагами, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки.Диафрагменный узел имеет две верхние рабочие и одну нижнюю (предохранительную) диафрагмы, закрепленные на штоке. Между рабочей и предохранительной прокладками устанавливаются внутренняя и наружная дистанционные прокладки. С целью предотвращения попадания топлива в картер двигателя при повреждении рабочих диафрагм топливного насоса в наружной прокладке выполнено отверстие для слива топлива.

Фильтр воздушный сухой, со сменным фильтрующим элементом, который можно чистить воздушным карбюратором. Корпус фильтра крепится на крышке карбюратора через резиновую прокладку с выносными втулками на четырех шпильках и крепится на самоконтрящихся гайках.Сверху корпус фильтра закрыт резиновой уплотнительной прокладкой. В воздуховоде перед корпусом воздушного фильтра установлен термостат , позволяющий изменять температуру поступающего воздуха. B в зависимости от одного из трех положений заслонки термостата воздух перекрывается через воздухозаборник теплого или холодного воздуха или того и другого одновременно. Положение заслонки устанавливается вручную в соответствии с температурой окружающей среды. Корпус воздушного фильтра соединен шлангом стружечных газов с крышкой системы вентиляции картера.B Картерный шланг подачи газа установлен в плоском датчике.

Карбюратор 2107-1107010.

: 1 — пневмопривод тяги вторичной камеры; 2 — пневмопривод дросселя вторичной камеры; 3 — Болт крепления кожуха привода воздушной заслонки; 4 — пятка крепления корпуса воздушного фильтра; 5 — Муфта с винтом крепления тяги привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — диафрагма ствола стартера; 9 — пусковое устройство; 10 — Экономайзер принудительного холостого хода; 11 — микропереключатель; 12 — Телескопическая тяга; 13 — сопло отвода газов Картера; 14 — ось первичной камеры дроссельной заслонки; 15 — Возвратная пружина, блокирующая открытие клапана вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

Га автомобиля с установленным карбюратором модели 2107-1107010.

Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь формируется из воздушного фильтра из воздуха и топлива, подаваемого насосом. Это обеспечивает бесперебойную подачу горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех частей корпуса: крышки, корпуса карбюратора и корпуса дроссельной заслонки.

Карбюратор устанавливается на четыре пятки впускного трубопровода.В крышке карбюратора выполнены входные отверстия первичной и вторичной камер смешения, штуцер подачи топлива от топливного насоса, топливный и воздушный каналы. Крышка ГА также фиксируется игольчатым клапаном подачи топлива и поплавком, обеспечивающим необходимый уровень топлива в поплавковой камере. B Корпус карбюратора состоит из больших диффузоров и поплавковой камеры. Внутри больших диффузоров установлены съемные малые диффузоры, отлитые заодно с распылителями экостатуса и основными системами дозирования. Б В корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

Крышка и корпус карбюратора:

1 — корпус дроссельной заслонки; 2 — теплоизоляционная прокладка; 3 — мазутный корпус переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая плечо воздушной заслонки со штоком спусковой диафрагмы; 13 — тяга клапана тяги с приводом курка; 14 — рычаг ограничения открытия дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельной заслонки; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — резьбовое крепление корпуса дроссельной заслонки; 19 — Ускорительный насос кулачного привода

Ускорительный насос подает дополнительную порцию топлива в первичную камеру смешения при резком нажатии на педаль газа.Насос диафрагменного типа выполнен в бондаже корпуса и закрыт крышкой, закрепленной четырьмя винтами. Мембрана насоса перемещается рычагом. Для обеспечения плавности хода и, соответственно, плавного и продолжительного впрыска в телескопическом стакане диафрагмы установлена ​​демпфирующая пружина. Рычаг ускорительного насоса приводится в движение кулачком, закрепленным на оси дросселя первичной камеры.

Снизу к корпусу карбюратора двумя винтами крепится корпус дроссельной заслонки.В нем по осям в первичной и вторичной камерах смешения установлены поворотные дроссельные заслонки. Дроссельная заслонка первичной камеры осуществляется механически через систему регулируемой тяги от педали «газа». Дроссель вторичной камеры пневматический. Корпус привода с диафрагмой и пружиной обратного хода закреплен на корпусе карбюратора двумя винтами. Шток привода шарнирно закреплен рычагом на оси дросселя вторичной камеры.Пневмоакцептор начинает ее открывать при отклонении дроссельной заслонкой первичной камеры на угол более 48° и создании в камерах смешения разрежения, достаточного для открытия заслонки.

Для запуска и работы двигателя при прогреве в карбюраторе имеются пусковое устройство и воздушная заслонка. Воздушная заслонка установлена ​​на оси во входном патрубке первичной камеры крышки карбюратора. Привод закрылка осуществляется с места водителя тросом от рукоятки управления.Корпус триггера крепится двумя винтами к крышке карбюратора. Тяга привода курка пускового устройства соединена с рычагом воздушной заслонки. Полость стартера соединена летательным аппаратом с камерой первичного смешения. При запуске двигателя в полости возникает вакуум. Шток диафрагмы поджимается возвратной пружиной, воздействует на тягу и открывает воздушную заслонку.

Корпус карбюратора:

1 — Кронштейн микровыключателя; 2 — малая основная камера диффузора; 3 — трехметровый рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — Регулировочный винт подачи топлива ускорительного насоса; 11 — корпус топливного коллектора системы холостого хода; 12 — винт регулировки состава (качества) смеси на холостом ходу; 13 — нагнетательный штуцер к регулятору вакуумного распределителя зажигания; 14 — Винт регулировки количества смеси на холостом ходу с ограничительной втулкой

Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси.Регулировочный винт компонента устанавливается в отверстие дроссельного отверстия корпуса дроссельной заслонки и закрывается заглушкой. Винтовая регулировка количества смеси смонтирована в крышке экономайзера.

Для того чтобы заменить бензобак в автомобилях ВАЗ 2104, 21041 и 21043 моделей необходимо сделать следующее:

— Сбросить давление в системе питания вашего двигателя. После этого отсоедините от минуса провод на аккумуляторной батарее. Прокачайте с помощью специализированного шланга бензин из бензобака вашего автомобиля.

— Снять резиновый фартук с горловины бензобака. Отогните в багажнике автомобиля правый край коврика, а затем извлеките оттуда поршень. Снимите облицовку с бензобака и открутите четыре болта крепления. Откручиваем болт, которым крепится бензобак.

— Открутить трубки: сливную и вкладыш. Они расположены возле двигателя автомобиля. Теперь вы можете свободно вытащить бензобак из машины.

После этого нужно оцифровать бензобак на повреждения, а так же разного рода загрязнения.Промойте бензин бензином, чтобы удалить всю грязь. После этого промойте его горячей водой и посмотрите на наличие повреждений. Если таковые были обнаружены — можно их устранить мягким припоем. Однако следите, чтобы в нем не осталось бензина, иначе он может воспламениться.

Посмотреть видео:

На автомобиле ВАЗ-21047 топливный бак установлен под полом багажного отделения с левой стороны.
Танк удобнее менять помощником, устанавливая машину на смотровую кювету или летную.

Шланг для перекачки бензина ТНВД из бака через заливную горловину.

Подрезка края коврика с левой стороны багажника…

Крестовой отверткой выворачивание двух винтов крепления крышки люка.

Под крышкой крышки установлена ​​резиновая уплотнительная прокладка.

Проводящая отвертка ослабила хомут и сняла топливный шланг с топливного штуцера.

Чтобы топливо не вытекало из шланга, вставьте в него болт М8 и затяните хомут.

Снимаем наконечники проводов с выходов датчиков, предварительно запомнив или разместив порядок их подключения.

Теперь можно снять датчик указателя уровня топлива или демонтировать бак.

Головка «на 8» отворачивает саморез защитного кожуха сопла топливного бака на лонжерон.

Ключом «на 10» отвернуть два болта крепления кожуха к дуге заднего колеса.

Снимите кожух.

Сплетите хомут, снимите шланг с наливной трубки. Чтобы слить топливо при снятии бака…

Перебрать топливный шланг и обвязать шнуром

Снимите шланг вентиляции топливного бака с патрубка наливной трубы.

Подставив упор на бак, ключом «на 13» отверните четыре гайки его крепления.

Обновлен бак, вынимаем вентиляционный шланг из проема крыла.

Снимите бак …

Вытягивание вентиляционного шланга из отверстия в лонжероне …

Установите бак в порядке, обратном снятию. Перед установкой защитного кожуха залейте топливо в бак. Проверить герметичность соединений, при необходимости подтянуть хомуты.

Для выполнения демонтажа танка потребуется помощник.

1. Установить автомобиль на смотровую яму или летную (см. «Подготовка автомобиля к ремонту»).

2.Сбросьте давление в системе питания (см. «Сброс давления давления»).

3. Отсоедините провод от минусового вывода аккумуляторной батареи (см. «Аккумуляторная батарея – Снятие и установка»).

4. Шланг специальный (см. «Инструменты, приспособления и эксплуатационные материалы») Прокачать через топливный бак топливо.

5. Отогнув коврик с левой стороны багажного отделения, крестовой отверткой выворачиваем два винта крепления крышки люка и снимаем ее.

6.Отсоедините колодку жгута проводов от колодки электропилы.

7. Открутив сминающую отвертку крепления обивки багажника с левой стороны, снимите обивку (см. «Задний бампер – Снятие и установка»). Тем же инструментом ослабляем крепление шланга шланга вентиляции бака и снимаем шланг со штуцера топливопровода.

8. Под конец автомобиля на 10 мМ. Отворачиваем винты заднего крепления кожуха сопла топливного бака к лонжерону.

9. Тем же инструментом отверните два болта крепления кожуха к дуге заднего колеса.

10. Снимите кожух.

11. Ослабив хомут крепления бачка бака к заливной горловине, снимаем штуцер.

Внимание!

При выполнении очередной операции из шлангов потечет небольшое количество топлива. Подготовьте емкость для слива топлива. Уплотнительные кольца HE, расположенные в шлангах и трубках.

12. Ключ на 17 мм Отворачиваем штуцер электрозажимной трубки, удерживая ключ такого же размера на наконечнике шланга. Наконечники сливной и лайнерной трубок уплотнены резиновыми кольцами.

13. Перетаскиваем в подготовленную емкость остатки топлива.

Аналогичным образом отсоедините еще один топливопровод и слейте из него топливо.

14. Подставляя домкрат под бак, ключ латунный на 13 мм Удлинителем выворачиваем четыре гайки крепления гаек.

15. Обновляем бак, вытаскиваем шланг вентиляции из отверстия в лонжероне.

Установка

1. Установка топливного бака производится в обратном порядке.

2. Поднять бак домкратом, при этом помощник вытягивает (из багажника) вентиляционный шланг из отверстия в лонжероне.

3. Залить в топливный бак, включив зажигание для создания давления в системе питания и проверив герметичность соединений.

— Особенности инжекторных автомобилей — Топливный бак ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Топливный бак ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Снятие бензобака автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Падение на автомобиле ВАЗ давления в системе питания двигателя.

2. Отсоедините провод от минусового вывода аккумулятора.

3. Специальный шланг откачивал бензин из бензобака.

4. Вылепленной отверткой снимаем резиновый фартук с горловины бензобака и отсоединяем от него шланг предохранительного клапана.

5. Вынимаем поршни и отгибаем правый край коврика багажника.

6. Крестовой отверткой отверните четыре винта крепления накладки бензобака и снимите накладку бензобака.

7. Протестным ключом на 10 мм отвернуть болт крепления бензобака.

8. Ключ на 17 мм выворачивает шлейф и подводящую арматуру, удерживая наконечники шлангов ключом такого же размера.

9. Крестовой отверткой ослабляем затяжку хомута и отсоединяем от заднего штуцера бензобака шланг перепускного клапана.

10. Аналогично отсоединяем шланг от передней топливной части бензобака.

11. Отсоединяем колодку проводов от бензонасоса.

12. Вынимаем бензобак из ниши багажника автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

13. Вынимаем нижнюю резиновую прокладку.

Установка бензобака на автомобили ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Если бензобак снимали с машины не для замены, промываем изнутри бензином или растворителем.

2. Установка бензобака на автомобиль производится в обратной последовательности.

3. Заливаем в бензобак топливо, включаем зажигание автомобиля для создания давления в системе питания и проверки герметичности соединений.

Сколько весит легковой автомобиль. Сколько весит легковая машина Объем бензобака ваз 2104

фото ВАЗ-2104 «Универсал»

ВАЗ 2104 — советский легковой автомобиль с кузовом типа универсал, разработанный на заводе ВАЗ.Серийно выпускался с 1984 по 2012 год. Модель разрабатывалась как замена устаревшему универсалу 2102. Некоторое время на заводе параллельно выпускались 2102 и 2104. При создании новой модели на заводе пошли по пути наименьших затрат и использовали в качестве базовой модели ВАЗ 2105. Все детали подверглись максимальной унификации. Для придания жесткости на крыше новой модели появились выштамповки. В отличие от модели 2102, на «четверку» в базовой комплектации устанавливался обогрев заднего стекла.С середины 1990-х задний дворник будет устанавливаться в стандартной комплектации. Базовая модель получила салон от модели 2105. Грузоподъемность универсала составляла 455 кг, что почти вдвое превышает максимальную грузоподъемность 2102. Модель унаследовала от предшественника конструкцию задней двери. Его край совпадал с уровнем пола, что облегчало погрузку и выгрузку багажа. Заднее сиденье складывается, образуя огромный грузовой отсек.

фото багажника ВАЗ-2104

Модификации ВАЗ-2104

Выпускались следующие модели: — 21041, 21043 и 21043-07, отличающиеся двигателями 1.2-литровый, 1,5-литровый и «семерочный» салон соответственно. В 1994 году ВАЗ-2104 с двигателем 1,3 л был снят с производства. На сегодняшний день базовой моделью является ВАЗ 21043 с двигателем 1,5 л и пятиступенчатой ​​механической коробкой передач, что делает автомобиль ВАЗ 21043 AW более динамичным и приятным в управлении. Не так давно появилась модификация ВАЗ-21045 с атмосферным (без наддува) дизелем производства Барнаултрансмаш, объемом 1,52 литра.

Двигатель

ВАЗ-2104	Двигатель ВАЗ-2105, 1.3 литра, карбюраторный, с 4-мя кпп), базовая модель
ВАЗ-21041	ВАЗ-2101, 1,2 литра, карбюраторный с 4-х кпп. Серийно не производится.
ВАЗ-21042	Двигатель ВАЗ-2103, 1,5 литра, правый руль
ВАЗ-21043	Двигатель ВАЗ-2103, 1,5 л, карбюраторный с 4- или 5-ступенчатой ​​коробкой передач, в версиях с электрооборудованием и салоном от ВАЗ-2107
ВАЗ-21044	Двигатель ВАЗ-2107, 1.7 литров, однократный впрыск, 5-кпп, экспортная модель
ВАЗ-21045	Двигатель ВАЗ-2107, 1,8 л, однократный впрыск, 5-кпп, экспортная модель. Серийно не производится.
ВАЗ-21045Д	Двигатель ВАЗ-341, 1,5 л, дизель, 5-кпп
ВАЗ-21047	Двигатель ВАЗ-2103, 1,5 литра, карбюратор, 5-ти кпп, улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.
ВАЗ-21048	Двигатель ВАЗ-343, 1,8 л, дизель, 5-кпп
ВАЗ-21041и	Двигатель ВАЗ-21067 1,6 л инжектор, 5-кпп, салон и электрооборудование ВАЗ-2107
Экспортные наименования ВАЗ-2104
Лада Рива	Великобритания и страны континентальной Европы
Лада нова	Германия и страны континентальной Европы
Лада 1500 или Лада Signet	Канада
Лада лайка	Бразилия

фото ВАЗ-2104 вид сзади

фото ВАЗ-2104

Дизайн интерьера и органы управления

Вообще Дизайн ВАЗ-2104 модели , как и у всех классических моделей, аскетичный.А вот салон автомобиля, в зависимости от вашего желания, может быть разным. Более экономичный вариант предполагает стандартную панель с минимально необходимым набором переключателей и приборов, обивку и сиденья со стандартными подголовниками из искусственной кожи, резиновыми ковриками. Если вы хотите большего комфорта, то вам предлагается улучшенный салон, оригинальный руль и приборная панель с дополнительной центральной консолью, имеющей расширенный набор функциональных клавиш и аппаратуры управления. Улучшенный интерьер включает в себя сиденья, обитые матовым трикотажем (спереди с высокой спинкой), двери с цельными молдингами и матовые коврики.Этот вариант «четверки» позволит чувствовать себя комфортно даже в дальней поездке.

фото салона ВАЗ-2104

Двигатель ВАЗ-2104 и его особенности

Двигатель 2104-1000260 можно использовать для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.
Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. Позднее он был модифицирован под использование системы впрыска топлива и получил обозначение ВАЗ 2104-21.
Двигатель ВАЗ 2104 создан на базе предыдущей модели — ВАЗ 2103.В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.

фото двигателя ВАЗ-2104

Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра 76,00 мм. Приняты межремонтные размеры — 76,40 и 76,80. На двигатель устанавливается коленчатый вал 2103 или сменный вал 21213.
Для обеспечения работы системы впрыска потребовалась установка узлов и деталей от других двигателей, которые изначально разрабатывались для инжекторной схемы подачи топлива.Применена новая крышка привода распредвала, на которой есть место для установки датчика, следящего за положением коленчатого вала. Потребовалась установка ГБЦ 2104-1003015, оригинальной конструкции, с увеличенными площадками под впускной коллектор. Конструкция головки предусматривает установку насадок. Распредвал, клапана и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидроопор для рычагов клапанов не предусмотрена.
Привод ГРМ осуществляется двухрядной втулочно-роликовой цепью 2103-1006040.Механизм натяжения цепи механический, аналогичный устройству на двигателе ВАЗ 2103.

На коленчатый вал устанавливается шкив с демпфером и задающим диском 21214-1005058-11. Для привода генератора используется ремень 2107-1308020 (длина — 944мм). Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электрический бензонасос с датчиком уровня топлива, топливопроводы, топливный фильтр, топливную рампу с форсунками, воздушный фильтр, шланги подачи воздуха, дроссельную заслонку и систему улавливания паров топлива.Для очистки воздуха, поступающего в двигатель, предусмотрен воздушный фильтр модели 2112. Воздушный ресивер модели 2104 или модели 2123-1008027 устанавливается вместе с впускным коллектором. Для регулировки объема поступающего воздуха установлен дроссельный патрубок 2112.
Модуль электробензонасоса 21073-1139009 устанавливается в бак и обеспечивает подачу топлива в топливную рампу и форсунки. Б/у оригинальная топливная рампа 2104-1144010, коробчатая с регулятором давления и обраткой. Впрыск осуществляется с помощью четырех форсунок параллельного действия.Возможна установка форсунок BOSCH 0 280 158 502 (черная, тонкая), SIEMENS ВАЗ 6393 (бежевая, толстая) или других типов с соответствующими параметрами.
В систему зажигания входят: модуль зажигания модели 2112, закрепленный на специальном кронштейне на блоке цилиндров, свечи зажигания и высоковольтные провода. Модуль зажигания содержит две катушки зажигания и два электронных блока управления. В соответствии с управляющими сигналами от блока управления модуль зажигания формирует и подает высоковольтные импульсы на свечи зажигания.
Управление зажиганием возложено на электронную систему управления двигателем. Эта система следит за количеством воздуха и топлива, подаваемого в цилиндры, контролирует работу топливного насоса, контролирует подачу высоковольтных импульсов от катушки зажигания к свечам зажигания и регулирует угол опережения зажигания, регулирует обороты холостого хода двигателя. коленчатый вал. Основным управляющим элементом системы является электронный блок управления (ЭБУ)-контроллер.
Двигатель соответствует нормам токсичности ЕВРО-2.

Курсовая устойчивость автомобиля и управляемость также напрямую связаны с его весом. Пик популярности больших, большегрузных автомобилей за рубежом пришелся на 50-60-е годы прошлого века. Тогда автопром выпускал поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил почти 3 тонны. Согласитесь, что для такого веса и довеска нужен соответствующий.

Но со временем стало ясно, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к снижению его общей массы.А если сравнить середину прошлого века и сегодняшний день, то автомобили потеряли половину, а то и больше собственного веса. Пластик, углепластики, легкие металлы – все эти новшества позволили значительно снизить вес легкового автомобиля.

Конечно, для любителей всего большого и тяжелого выпускаются автомобили, похожие на пароходы, пьющие бензин ведрами, но это скорее исключение из правил.

Масса легкового автомобиля в табличном формате

Представляем вашему вниманию таблицу с указанием веса автомобиля по маркам.

модель автомобиля	Снаряженная масса
Ока 1111 вес авто, окушка вес	635 кг
Масса автомобиля Ока 1113	645 кг
Вес автомобиля ВАЗ 2101, вес копейки	955 кг
Масса автомобиля ВАЗ 2102	1010 кг
Масса автомобиля ВАЗ 2103	965 кг
Вес автомобиля ВАЗ 2104, вес десятки 2110	1020 кг
Вес автомобиля ВАЗ 2105, вес пятерки	1060 кг
Вес автомобиля ВАЗ 2106, вес шестерки	1045 кг
Вес автомобиля ВАЗ 2107, вес семерки	1049 кг
Масса автомобиля ВАЗ 2108	945 кг
Вес автомобиля ВАЗ 2109, вес девятки	915 кг
Масса автомобиля ВАЗ 2111	1055 кг
Вес автомобиля ВАЗ 2112, вес двоих	1040 кг
Масса автомобиля ВАЗ 2113	975 кг
Вес автомобиля ВАЗ 2114, вес четверки	985 кг
Масса автомобиля ВАЗ 2115, бирка массы	1000 кг
Масса автомобиля ВАЗ 2116	1276 кг
Масса автомобиля ВАЗ 2117	1080 кг
Масса автомобиля Нива 2121	1150 кг
Сколько весит Шевроле Круз (вес Шевроле Круз)	1285-1315 кг
Сколько весит Шевроле Нива (вес Шевроле Нивы)	1410 кг
Сколько весит ГАЗ (Волга), вес Волги 24	1420 кг
Сколько весит ГАЗ 2402, ГАЗ 2403, ГАЗ 2404	1550 кг
Сколько весит ГАЗ 2407	1560 кг
Масса автомобиля Москвич 314	1045 кг
Масса Москвич 2140	1080 кг
Масса Москвич 2141	1055 кг
Масса автомобиля Москвич 2335, 407, 408	990 кг
Сколько весит уаз 3962, уаз 452, сколько весит уаз буханка	1825 кг
Сколько весит УАЗ 469?	1650 кг
Сколько весит УАЗ Патриот?	2070 кг
Сколько весит УАЗ Хантер?	1815 кг
Сколько весит Nissan (вес автомобиля nissan x-trail)	1410-1690 кг
Сколько весит кашкай (вес автомобиля ниссан кашкай)	1297-1568 кг
Сколько весит Nissan Juke (вес Nissan Beetle)	1162 кг
Вес автомобиля Форд Фокус (сколько весит Форд Фокус)	965-1007 кг
Вес автомобиля Форд Фокус 2 (сколько весит Форд Фокус 2)	1345 кг
Вес автомобиля Форд Фокус 3 (сколько весит Форд Фокус 3)	1461-1484 кг
Вес автомобиля Ford Kuga (сколько весит Ford Kuga)	1608-1655 кг
Вес автомобиля Форд Эскорт (сколько весит Форд Эскорт)	890-965 кг
Вес Рено Логан (сколько весит Рено Логан)	957-1165 кг
Вес автомобиля Рено Дастер (сколько весит Рено Дастер)	1340-1450 кг
Вес автомобиля Рено Сандеро (сколько весит Рено Сандеро)	941 кг
Вес автомобиля Опель Мокка (сколько весит Опель Мокка)	1329-1484 кг
Вес автомобиля Опель Астра (сколько весит Опель Астра)	950-1105 кг
Вес автомобиля Мазда 3 (сколько весит Мазда 3)	1245-1306 кг
Вес автомобиля Mazda CX-5 (сколько весит Mazda CX-5)	2035 кг
Вес автомобиля Mazda 6 (сколько весит Mazda 6)	1245-1565 кг
Вес автомобиля Фольксваген (сколько весит Фольксваген Туарег)	2165-2577 кг
Вес автомобиля Фольксваген Поло (сколько весит Фольксваген Поло)	1173 кг
Вес автомобиля Фольксваген Пассат (сколько весит Фольксваген Пассат)	1260-1747 кг
Сколько весит Тойота Камри (вес Тойота Камри)	1312-1610 кг
Сколько весит Тойота Королла (вес Тойоты Короллы)	1215-1435 кг
Сколько весит Тойота Селика (вес Тойота Селика)	1000-1468 кг
Сколько весит Toyota Land Cruiser (Вес Land Cruiser)	1896-2715 кг
Сколько весит Шкода Октавия (вес Шкоды Октавия)	1210-1430 кг
Сколько весит Skoda Fabia (вес Skoda Fabia)	1015-1220 кг
Сколько весит Skoda Yeti (вес Skoda Yeti)	1505-1520 кг
Сколько весит Киа Спортейдж (вес КИА Спортейдж)	1418-1670 кг
Сколько весит Киа Сид (вес КИА Сид)	1163-1385 кг
Сколько весит Киа Пикнто (вес КИА Пиканто)	829-984 кг

Таким образом, получается, что если брать, так сказать, «вообще по больнице», то средний вес легкового автомобиля примерно от 1 к 1.5 тонн, а если говорить о внедорожниках, то и так весь переложен с 1,7 тонны на 2,5 тонны.

При создании и разработке учитывались следующие принципы: минимальные затраты на производство, а также удовлетворение желаний потребителей. В результате незначительных изменений кузов автомобиля был удлинен, в нем появился более вместительный багажник, общая нагрузка автомобиля стала 455 кг, а при сложенных задних сиденьях еще больше. Кроме того, появилась возможность установить на крышу еще один длинный багажник для не очень больших нагрузок.Все это и многие другие детали дали потребителям возможность убедиться на протяжении многих лет в том, что ВАЗ 2104 – хороший автомобиль.

Технические характеристики ВАЗ 2104 (включая ВАЗ 21043 и ВАЗ 2104 дизель) следующие: пятиместный универсал, объем двигателя 1,5 или 1,7 литра, четырехступенчатая механическая коробка передач. Объем багажника 375 литров, при сложенных задних сиденьях 1340 литров.

Устройство и габариты ваз 2104: длина 4115 мм, ширина 1620 мм, высота 1445 мм.

Многочисленные отзывы об автомобиле, пусть и не всегда положительные, подтверждают, что этот автомобиль действительно популярен и доступен по цене. Кроме того, техническое обслуживание и ремонт ВАЗ 2104 можно выполнить самостоятельно с минимальными финансовыми затратами. А сколько вариантов тюнинга ВАЗ 2104 своими руками было продемонстрировано за годы его эксплуатации разными умельцами, от модернизации двигателя до переделки кузова в кабриолет или лимузин.

А простота эксплуатации автомобиля (бензин и дизель) дает возможность экспериментировать и совершенствовать свои навыки.

Технические характеристики ВАЗ 2104

Двигатель	1,3 л	1,2 л	1,5 л	1,7 л	1,5 л Д	1,5 л
Длина, мм	4115	4115	4115	4115	4115	4115
Ширина, мм	1620	1620	1620	1620	1620	1620
Высота, мм	1443	1443	1443	1443	1443	1443
Колесная база, мм	2424	2424	2424	2424	2420	2424
Колея передняя, ​​мм	1365	1365	1365	1365	1365	1365
Задняя колея, мм	1321	1321	1321	1321	1321	1321
Клиренс, мм	170	175	170	170	170	170
Минимальный объем багажника, л	345	345	1020	345	345	630
Максимальный объем багажника, л	1035	1035	1475	1035	1145	1230
Тип кузова/количество дверей	Универсал / 5
Расположение двигателя	Спереди, продольно
Объем двигателя, см 3	1294	1198	1452	1690	1452	1450
Цилиндр	Встроенный
Количество цилиндров	4
Ход поршня, мм	66,8	—	80	80	84	—
Диаметр цилиндра, мм	—	—	76	82	76	—
Степень сжатия	8,5	—	8,5	9,3	23	8,5
Количество клапанов на цилиндр	2
Система подачи	Карбюратор	Карбюратор	Карбюратор	Моно впрыск	Дизель	Карбюратор
Мощность, л.с./об.мин.	64/5600	58/5600	71/5600	79/5400	53/4800	71/5400
Момент затяжки	92/3400	84/3400	110/3400	127/3400	96/3000	104/3400
Тип топлива	АИ-92	АИ-92	АИ-92	АИ-92	Дизель	АИ-92
Привод	Задние колеса
Тип коробки передач/число передач	Механическая коробка передач / 4	Механическая коробка передач / 5
Передаточное число главной пары	—	—	4,1	3,9	4,1	3,91
Тип передней подвески	Двойной поперечный рычаг
Тип задней подвески	Мостовая балка цельная
Рулевое управление	Червячная передача
Диаметр разворота, м	9,9	9,9	9,9	9,9	9,9	9,9
Объем топливного бака, л	45	42	42	45	42	42
Максимальная скорость, км/ч	137	—	143	153	125	143
Снаряженная масса автомобиля, кг	1020	1020	1020	1050	1020	1020
Допустимая общая масса, кг	1475	1475	1475	1475	1475	1475
Шины	175/70 R13
Время разгона (0-100 км/ч), с	18,5	—	17	17	25	17
Расход топлива в городском цикле, л	10,1	—	10,3	9,5	—	9,8
Расход топлива за городом, л	—	—	—	—	5,7	—

ВАЗ 2104 — классический 5-дверный 5-местный универсал производства Волжского автомобильного завода.Стоит отметить, что помимо Ваза, «четверку» выпускали на ИжАвто (2002-2012), а также в Сызрани, Кременчуге, Луцке и даже в Египте. Всего модель выпускалась с 1984 по 2012 год. Ее появление было вызвано моральным устареванием конструкции «двойки» (кстати, она выпускалась параллельно с 2104 по 1985 год). Поскольку универсала на базе люксовой «тройки» не существовало, было решено производить его на базе уже произведенного (да, модель 2105 появилась раньше, чем 2104 — это нормальная практика на ВАЗе).

Внешний вид обновленной классики полностью отличается от предшественников. Самое первое, бросающееся в глаза отличие – прямые рубленые формы вместо привычных округлых. Второе – отсутствие хромированных деталей, их заменили пластиковыми. «Морда» полностью от седана 2105 — передние фары с комбинированными поворотниками, боковые повторители тоже прямоугольные. В задних фонарях стояли фонари от ваз 2105 повернутые на 90 градусов. Он сохранил грузоподъемность универсала 2102 — 955 кг.Наряду с этим он сохранил главный недостаток этой грузовой платформы — выпирающие «стаканы» задней подвески. Топливный бак — как и на 2102, с левой стороны. Крыши классических универсалов имели 2 параллельные выштамповки, служившие усилителями.

Интерьер

Интерьер также был полностью изменен по сравнению с предыдущим универсалом. Салон был установлен от 2105 — новые карты дверей, сиденья, панель приборов. Багажное отделение теперь отделяла не только спинка заднего сиденья — теперь там установили полку, как у хэтчбеков, .

Тип А	Том	Мощность	Момент затяжки	Разгон	Максимальная скорость	Количество цилиндров
Бензин	1,5 л	53 л.с.	96 В*м	23 сек.	125 км/ч	4
Бензин	1,2 л	58 л.с.	84 В*м	18 сек.	140 км/ч	4
Бензин	1.3 л	64 л.с.	92 В*м	18 сек.	137 км/ч	4
Бензин	1,5 л	71 л.с.	104 В*м	17 сек.	143 км/ч	4
Бензин	1,6 л	74 л.с.	116 В*м	17 сек.	145 км/ч	4

На автомобиль было установлено много силовых агрегатов.В начале производства устанавливались знакомые многим моторы: «трехколесный», 1,5 л, 77 л.с. и новый на тот момент роторный двигатель ВАЗ 2105 объемом 1,3 литра. Более поздние версии комплектовались инжекторными двигателями ВАЗ 21067 и 21073, объемом 1,6 и 1,7 литра, и даже ВАЗовским дизелем. Агрегатировался вместе с классическим 4-ступенчатым «», а также более поздними версиями 5-ступенчатым. Интересно, что на автомобиль устанавливалась «седанская» главная пара 3.9, или отличная от 2102, 4.1.

Подвеска

Подвеска унаследованная от предшественника — классическая усиленная.А именно передняя независимая, на рычагах с пружинами, а задняя зависимая, тоже подпружиненная.

Так как позже его сняли с производства, сегодня многие автомобили сохранились в отличном состоянии. Хотя, надо признать, качество последних автомобилей гораздо хуже, чем у автомобилей той эпохи. ВАЗ 2104 экспортировался под названием Lada Riva. Были и праворульные версии. Экспортные автомобили были оснащены спидометром, отградуированным в милях. «Четверка» стала, пожалуй, самым массовым отечественным универсалом.Активно используется в «Почте России», имея соответствующий цвет и маяк в виде белой луны на крыше.

ВАЗ-2104 «Жигули», «четверка» — советский легковой автомобиль с кузовом типа «универсал», разработанный на заводе ВАЗ. Серийно выпускался с 1984 по 2012 год. Запуск серийного производства ВАЗ-2104, или как его еще называли «четверки», был начат на Волжском автомобильном заводе во второй половине 1984 года. Параллельно с выпуском новой модели завод еще выпускал устаревшую модель ВАЗ-2102 аналогичного класса, хотя к апрелю 1985 года она уже была полностью вытеснена с конвейера новой моделью.

Как и в старой машине-доноре, в новенькой «четверке» использован ряд оригинальных деталей, которые касались задней части автомобиля. При создании этого автомобиля специалисты исходили из одного желания: создание новой модели для максимального потребительского эффекта, но с минимальными затратами, поэтому основой стал ВАЗ-2105. При удлинении крыши появился штамп, увеличивший жесткость, что позволило разместить на крыше длинный багажник, хотя перегружать его естественно не рекомендовалось, так как расчетная жесткость кузова универсала была значительно ниже чем у седана.

ВАЗ-2104 получил новую заднюю дверь, открывающуюся вверх. Важно, что для этой модели применено совершенно новое решение, такое как обогрев заднего стекла и стеклоочиститель, хотя справедливо будет сказать, что таким устройством обладали только экспортные автомобили, но с 1994 года эти агрегаты стали частью штатной комплектации. . Позже на рынке появился универсал модификации ВАЗ-21043-20, четырехступенчатую коробку передач заменили на пятиступенчатую, добавили некоторое электрооборудование, а салон оснастили анатомическими передними сиденьями от ВАЗ. -2107.

Несмотря на то, что уже в конце тысячелетия «четверка» устарела с точки зрения оснащения и безопасности, она пользовалась популярностью благодаря своей большей приспособленности к перевозке грузов, так как обслуживание и эксплуатация были абсолютно недорогими. Повышенная нагрузка на задний мост ВАЗ-2104 обладала гораздо большей устойчивостью по сравнению с другими родственными моделями с кузовом седан.

ВАЗ-2104 выпускался до 2012 года, а последние годы автомобиль производился в Ижевске.Она получила множество модификаций. За всю историю этой модели с конвейера сошло 1 миллион 142 тысячи «четверок».

Технические характеристики ВАЗ 2104

Двигатель
Длина, мм
Ширина, мм
Высота, мм
Колесная база, мм
Колея передняя, ​​мм
Задняя колея, мм
Клиренс, мм
Минимальный объем багажника, л
Максимальный объем багажника, л
Тип кузова/количество дверей	Универсал / 5
Расположение двигателя	Спереди, продольно
Объем двигателя, см3
Тип цилиндра
Количество цилиндров
Ход поршня, мм
Диаметр цилиндра, мм
Степень сжатия
Количество клапанов на цилиндр
Система снабжения	Карбюратор	Карбюратор	Карбюратор	Моно впрыск		Карбюратор
Мощность, л.с./об.мин.
Крутящий момент
Тип топлива
	Задние колеса
Тип коробки передач/количество передач
Передаточное число главной пары
Тип передней подвески	Двойной поперечный рычаг
Тип задней подвески	Мостовая балка цельная
Тип рулевого управления	Червячная передача
Диаметр разворота, м
Объем топливного бака, л
Максимальная скорость, км/ч
Снаряженная масса автомобиля, кг
Допустимая общая масса, кг
Время разгона (0-100 км/ч), с
Расход топлива в городском цикле, л
Расход топлива за городом, л

Дизельная модификация

В 1999 году в Тольятти начала выпускаться небольшая партия модификации ВАЗ-21045, с дизелем ВАЗ-341 производства Барнаултрансмаш объемом 1.52 литра, с ТНВД Bosch. С 2005 года планировалось установить более мощную версию дизельного двигателя объемом 1,8 л, но эти планы так и остались нереализованными. Дизельная модификация отличалась значительно более высокой стоимостью и меньшей мощностью силовой установки, несмотря на то, что в эти годы дизельное топливо было значительно дешевле бензина, экономическая целесообразность приобретения этой версии вызывала сомнения. В 2004 году производство ВАЗ-21045 было прекращено, а оставшиеся неустановленными дизели, в количестве 500 штук, комплектовались партией новой модификации ВАЗ-21055.

Основное отличие этих версий заключалось в том, что в дизельном варианте коробки передач была заменена главная пара с 3,9 на 4,1, появилась дополнительная шумоизоляция моторного отсека, так как дизельный двигатель издавал больше шума при работе, чем бензиновый вариант. Усиление передней подвески достигнуто заменой передних рессор. На приборной панели появилась новая клавиша, отвечающая за подогрев топливного фильтра, а также индикатор подогрева свечей накаливания.

WAS-2104

ВАЗ-2104 , немецкая транскрипция WAS-2104 , международная транскрипция ВАЗ-2104 , является одним из универсалов АвтоВАЗ в Тольятти из серии Жигули. Он использует ту же технологию, что и WAS-2105. В Западной Европе автомобиль продавался под торговым наименованием Lada .

Во времена «железного занавеса» WAS-2104 был самой популярной моделью в серии «Шигулей» и «лучше», чем Trabant 601 Universal или Wartburg 353 Tourist.В странах СЭВ доступность WAS-2104 была крайне низкой, так как большинство экземпляров в основном строились для экспорта в Западную Европу и было произведено лишь небольшое количество; ^[1] В период с 1984 по 2012 год с конвейера сошло около 1,1 миллиона экземпляров, что соответствует лишь около 6,4% от общего объема производства Schiguli. ^[2]

Модель

Существуют разные модели WAS-2104, которые отличаются друг от друга в основном моторизацией:

• WAS-2104: базовая версия, 1.3-литровый двигатель
• WAS-21041: 1,2-литровый двигатель WAS-2101
• WAS-21043: 1,45-литровый двигатель WAS-2103

• WAS-21043-04:043-04:043-04:043-04:043-04:043-04:21043
• WAS-21043-01: Normalausführung
• WAS-21043-02: версия Luxury

• WAS-21044: двигатель 1,7 л с коллекторным впрыском кВт (на экспорт)
• WAS-21046: Праворульная версия ВАЗ 2104
• WAS-21047: 1.Двигатель 45 л, передняя юбка от WAS-2107
• WAS-21048: 1,8-литровый турбодизель

Тех ^[3]

описание

WAS-2104 на экспорт в Западную Европу

Как и все другие модели «Шигулей», WAS-2104 является лицензионной копией Fiat 124, седана с несущим кузовом, продольно расположенным передним расположением двигателя и задним приводом. WAS-2104 отличается от этой машины многими деталями; Самым важным отличием является двигатель, который у большинства WAS-2104, в отличие от Fiat 124, имеет номер 1.3-литровый двигатель с верхним расположением распределительного вала с приводом от зубчатого ремня. ^[1]

WAS-2104 также имеет некоторые особенности, которых нет у других шигулей. WAS-2104 имеет другую заднюю часть с более узкими задними панелями, чем WAS-2105. Задняя дверь немного уже, чем у его предшественника WAS-2102 из-за больших задних фонарей. ^[1]

Интерьер и оборудование

Интерьер соответствует WAS-2105, за исключением кормы.Он отделан синтетической кожей и прочными коврами. Сиденья предлагают относительно небольшую боковую поддержку. Уровень шума в салоне довольно высок при движении по автомагистрали. Ниша для запасного колеса и топливный бак установлены под полом багажника, заднее многоместное сиденье можно сложить, чтобы создать ровную погрузочную площадку. Модели для экспорта в Западную Европу получили большие наружные зеркала заднего вида (см. красный автомобиль справа), а модели для продажи в зоне СЭВ получили узкие наружные зеркала (см. рисунок в информационном поле).С весны 1988 года все модели получили обогреватель заднего стекла и дворник заднего стекла. ^[1]

Шасси

Передние колеса индивидуально подвешены на треугольных поперечных рычагах разной длины с винтовыми пружинами и телескопическими амортизаторами. Также имеется поперечный стабилизатор. Задняя ось с винтовой рессорой является жесткой, она управляется четырьмя продольными рычагами и поперечной тягой Панара. Здесь также установлены гидравлические телескопические амортизаторы. WAS-2104 имеет диски размера 5.5 Дж × 13 дюймов с шинами размером 165 SR 13. Тормозная система представляет собой гидравлическую двухконтурную тормозную систему с дисками диаметром 253 мм спереди и барабанами сзади. Ручной тормоз действует механически на задние колеса. Рулевое управление — червячно-роликовое. ^[4]

Двигатель и трансмиссия

Бензиновый двигатель объемом 1,3 л с верхним распределительным валом с зубчатым ремнем устанавливается на WAS-2104 в стандартной комплектации. Позже появились и другие двигатели, в том числе 1,5-литровый бензиновый двигатель ^[1] , 1.7-литровый бензиновый двигатель ^[5] и дизельные двигатели. ^[3] Двигатель объемом 1,3 л более подробно описан ниже.

Двигатель представляет собой четырехцилиндровый рядный двигатель с водяным охлаждением и без наддува, с системой смазки с мокрым картером, блоком цилиндров из серого чугуна, головкой блока цилиндров с противотоком. Головка блока цилиндров и крышка головки блока цилиндров изготовлены из литого под давлением алюминия. Верхний распределительный вал приводится в движение зубчатым ремнем. Он управляет подвесными клапанами через коромысла, один впускной клапан и один выпускной клапан для каждого цилиндра. ^[4] Поршни имеют клапанные карманы, форма которых позволяет при обрыве зубчатого ремня не касаться поршня даже в верхней мертвой точке. Двигатель не может быть поврежден в случае обрыва зубчатого ремня. ^[1] Топливно-воздушная смесь формируется с помощью карбюратора с нисходящим потоком типа Weber 32 DCR. Система зажигания работает с контактом прерывателя. Распределитель приводится в движение промежуточным валом. Двигатель имеет мощность 48 кВт (измерено по стандарту ГОСТ) или 44 кВт (измерено по стандарту DIN). ^[4]

Крутящий момент передается от двигателя на задние колеса через однодисковое сухое сцепление, четырехступенчатую коробку передач и карданный вал. ^[4] В сочетании с 1,5-литровым двигателем для WAS-2104 также была доступна пятиступенчатая коробка передач. Передачи переключаются по схеме переключения H с рычагом переключения передач в середине автомобиля. ^[1]

Технические характеристики

1020 кг

7 Рядный четырехцилиндровый бензиновый двигатель, четырехтактный, свободного всасывания, жидкостного охлаждения, противоточная ГБЦ
, установлен продольно над передней осью

параметров	VAZ-2104
масса, готов к вождению
Максимально допустимая общая масса	1475 кг
Длинные	4128 мм
ширина	1620 мм
высота	1446 мм
колесная	2424 мм
диаметр поворота	11.200 мм
Дорожный просвет	160 мм
Модель двигателя	ВАЗ-2105
Motorbauart
Управление клапаном	Управление клапаном SOHC с зубчатым ремнем, управление клапаном с помощью коромысла
Подготовка смеси	1 × карбюратор с нисходящим потоком Weber 32 DCR
Рабочий объем	1294 см 3
Номинальная мощность (ГОСТ-14846-81)	48 кВт (65 л.с.) при 5600 мин −1
Макс.Момент затяжки (ГОСТ-14846-81)	93 N · M Bei 3400 min -1
Верхняя скорость	135 км / ч	135 км / ч
Ускорение, 0-100 км / ч	18,5 с
Расход топлива	7 -9 л / 100 км
топливный бак объема	45 л
те	[1] [1] [1]

1. ↑ ^{A B C C d e f g h} Retro Mobile (Hrsg.): Волшебный кубик от аккумулятора Mercury — Lada 2104 Estate Test . 7 апреля 2019 г., abgerufen am 20 февраля 2020 г. (на венгерском языке Sprache).
2. ↑ ТАСС: 45 лет со дня старта: знаменитые автомобили АвтоВАЗа . 24. März 2016, abgerufen am 20. Februar 2020 (на русском языке).
3. ↑ ^{а б} Сергей Канунников: Отечественные легковые автомобили. 1896-2000 гг . Литров, 2017, ISBN 978-5-457-38788-1 , С. 75 ф.
4. ↑ ^{а б в г} Вернер Освальд (ред.): Автомобили ГДР . 2-е издание, Motorbuchverlag, Штутгарт, 2000 г., ISBN 3-613-01913-2 , с. 162.
5. ↑ auto, motor und sport (ed.): Технические данные Lada Nova Kombi 1.7i , дата обращения 20 февраля 2020 г.

Ссылки

Топливный бак — снятие и установка. Описание конструкции ваз 2104 есть ли перегородка в топливном баке

На автомобиле ВАЗ-21047 топливный бак установлен под полом багажника С левой стороны.
Менять бак удобнее с помощником, поставив машину на смотровую канаву или эстакаду.

Шлангом для перекачки топлива откачать бензин из бака через заливную горловину.

Отогнуть край коврика с левой стороны багажного отделения…

С помощью крестообразной отвертки открутить два винта крепления крышки люка.

Резиновый уплотнитель устанавливается под крышку люка.

Ослабьте хомут крестовой отверткой и снимите топливный шланг с топливозаборной трубы.

Чтобы топливо не вытекало из шланга, вставьте в него болт М8 и затяните хомут.

С выходов датчиков снимаем наконечники проводов, предварительно запомнив или обозначив порядок их подключения.

Теперь можно снять датчик уровня топлива или разобрать бак.

Головкой «на 8» откручиваем саморез крепления защитного кожуха патрубка топливного бака к лонжерону.

Ключом «на 10» откручиваем два болта крепления кожуха к задней колесной арке.

Снимаем крышку.

Ослабив хомут, снимите шланг с заливной трубы. Чтобы топливо не выливалось при снятии бака…

Согните топливный шланг и обвяжите шнуром

Снимите вентиляционный шланг бака с заливной трубы.

Подставив упор под бак, ключом «на 13» откручиваем четыре гайки его крепления.

Опустив бак, снимите вентиляционный шланг с отверстия в крыле.

Возьмем танк…

Снятие вентиляционного шланга с отверстия в лонжероне…

Установите бак в порядке, обратном снятию. Перед установкой защитной крышки заполните бак топливом. Проверяем герметичность соединений, при необходимости подтягиваем хомуты.

— Особенности инжекторных автомобилей — Бак топливный ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Бак топливный ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Снятие бензобака с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1.Сбрасываем давление в системе питания двигателя на автомобиле ВАЗ.

2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3. Специальным шлангом откачиваем бензин из бензобака.

4. Поддев отверткой, снимите резиновый фартук с горловины бензобака и отсоедините от него шланг предохранительного клапана.

5. Вынимаем заглушки и загибаем правый край коврика багажника.

6. С помощью крестообразной отвертки отверните четыре самореза, крепящих облицовку бензобака, и снимите облицовку бензобака.

7. Торцовым ключом на 10 отверните болт хомута крепления бензобака.

8. Ключом на 17 мм отвинтите штуцеры сливной и подводящей труб, удерживая наконечники шлангов ключом того же размера.

9. С помощью крестообразной отвертки ослабьте хомут и отсоедините шланг перепускного клапана от задней трубы бензобака.

10. Аналогично отсоедините шланг от передней трубы бензобака.

11. Отсоедините жгут проводов от топливного насоса.

12. Вынимаем бензобак из ниши багажника автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

13. Вынимаем нижнюю резиновую прокладку.

Установка бензобака на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Если бензобак был снят с автомобиля не для замены, промываем его изнутри бензином или растворителем.

2.Установка бензобака на автомобиль осуществляется в обратном порядке.

3. Заправив бензобак топливом, включить зажигание на автомобиле для создания давления в системе питания и проверить герметичность соединений.

Требуется помощник для выполнения работ по снятию бака.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к обслуживанию и ремонту»).

2. Сбросить давление в системе питания (см. «Сбросить давление в системе питания»).

3. Отсоедините провод от минусовой клеммы аккумуляторной батареи (см. «Аккумуляторная батарея – снятие и установка»).

4. С помощью специального шланга (см. «Инструменты, приспособления и эксплуатационные материалы») откачиваем топливо через заливную горловину бака.

5. Развернув коврик с левой стороны багажного отделения, крестовой отверткой откручиваем два винта крепления крышки люка и снимаем ее.

6. Отсоедините блок жгута проводов от блока топливного насоса.

7. Открутив крестовой отверткой саморез крепления обивки багажника с левой стороны, снимите обивку (см. «Задний бампер – снятие и установка»). Тем же инструментом ослабьте хомут на шланге вентиляции бака и снимите шланг со штуцера заливной горловины.

8. Под автомобильный торцевой ключ на 10 мм откручиваем саморез заднего крепления кожуха трубы топливного бака к лонжерону.

9. Тем же инструментом открутите два болта крепления кожуха к задней колесной арке.

10. Снимите крышку.

11. Ослабив хомут, крепящий трубу бака к заливной трубе, снимите трубу.

Внимание!

При выполнении следующей операции из шлангов вытечет небольшое количество топлива. Подготовьте емкость для слива топлива. Не потеряйте уплотнительные кольца, расположенные в соединениях шлангов и трубок.

12. Ключ на 17 мм откручиваем штуцер трубки электробензонасоса, придерживая наконечник шланга ключом такого же размера. Наконечники сливной и подающей трубок уплотнены резиновыми кольцами.

13. Слейте остатки топлива в подготовленную емкость.

Аналогично отсоединяем другой топливопровод и сливаем из него топливо.

14. Подставив домкрат под бак, торцевым ключом на 13 мм с удлинителем отвернуть четыре гайки крепления топливного бака.

15. Опустив бак, вынуть вентиляционный шланг из отверстия в лонжероне.

Установка

1. Установка топливного бака осуществляется в обратной последовательности.

2. Поднять бак домкратом, при этом помощник вытягивает (со стороны багажного отделения) вентиляционный шланг из отверстия в лонжероне.

3. Заправив бак топливом, включить зажигание для создания давления в системе питания и проверить герметичность соединений.

Детали системы питания карбюраторного двигателя:

1 — карбюратор; 2 — заборник теплого воздуха; 3 — заборник холодного воздуха; 4 — термостат; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и запаса топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливной патрубок; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — топливный насос

Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

Топливный бак сварен из двух половин, штампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.

На автомобиле ВАЗ-2104 установлен топливный бак на 42 литра, который находится под полом багажного отделения с левой стороны. Горловина бака

выведен в нишу на левом заднем крыле. Бак крепится к днищу корпуса четырьмя болтами. Для вентиляции топливный бак имеет шланг, ведущий в нишу заливной горловины.Сверху бака через уплотнительную прокладку установлен указатель уровня и датчик запаса топлива. С датчика на панели приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 литров, на панели приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных труб и закреплены снизу к днищу кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными хомутами.

Детали топливного насоса:

1 — корпус нижний; 2 — возвратная пружина; 3 — шток; 4 — пластинчатая диафрагма в сборе; 5 — предохранительная диафрагма; 6 — внутренняя распорка; 7 — рабочие диафрагмы; 8 — распорка наружная; 9 — крышка насоса; 10 — сетчатый фильтр; 11 — верхний кожух

Топливный насос диафрагменного типа, с механическим приводом и рычагом ручной подкачки.Насос расположен с левой стороны блока цилиндров и закреплен через теплоизоляционную прокладку и прокладки на двух шпильках с гайками. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте откачки 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20-0,30 кгс/см². Насос состоит из нижнего корпуса с приводными рычагами, верхнего корпуса с впускным и нагнетательным клапанами, узла диафрагмы и крышки.Диафрагменный узел имеет две верхние рабочие и одну нижнюю (предохранительную) диафрагмы, закрепленные на штоке. Между рабочими и предохранительной прокладкой устанавливаются внутренние и наружные прокладки. Для предотвращения попадания топлива в картер при повреждении рабочих диафрагм топливного насоса в наружной прокладке выполнено отверстие для слива топлива.

Фильтр воздушный сухой, со сменным фильтрующим элементом, очищающий воздух, поступающий в карбюратор. Корпус фильтра крепится к крышке карбюратора через резиновую прокладку с распорными втулками на четырех шпильках и крепится самоконтрящимися гайками.Сверху корпус фильтра закрыт крышкой с резиновым уплотнителем. В воздуховоде перед корпусом воздушного фильтра установлен термостат , позволяющий изменять температуру поступающего воздуха . В зависимости от одного из трех положений термостатической заслонки воздух всасывается через впускное отверстие для теплого или холодного воздуха или из обоих одновременно. Положение заслонки устанавливается вручную в зависимости от температуры окружающей среды. Корпус воздушного фильтра соединен шлангом подачи картерных газов с крышкой маслоотделителя системы отвода картерных газов.В шланге подачи картерных газов установлен пламегаситель.

Карбюратор 2107-1107010

: 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления крышки тяги привода воздушной заслонки; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления штока привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — шток диафрагмы пускового устройства; 9 — пусковое устройство; 10 — принудительный холостой ход экономайзера; 11 — микропереключатель; 12 — телескопическая штанга; 13 — патрубок картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

На автомобиль устанавливается карбюратор модели 2107-1107010.

Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из воздуха, поступающего через воздушный фильтр, и топлива, подаваемого насосом. Это обеспечивает бесперебойную подачу горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех частей корпуса: крышки, корпуса карбюратора и корпуса дроссельной заслонки.

Карбюратор крепится на четырех шпильках впускной трубы.В крышке карбюратора расположены входные патрубки первичной и вторичной камер смешения, штуцер подачи топлива от топливного насоса, топливный и воздушный каналы. К крышке также прикреплен топливный игольчатый клапан и поплавок для обеспечения правильного уровня топлива в поплавковой камере. Корпус карбюратора имеет большие диффузоры и поплавковую камеру. Съемные малые диффузоры установлены внутри больших диффузоров, отлитых за одно целое с распылителями экономостата и основных дозирующих систем. В корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

Крышка и корпус карбюратора:

1 — корпус дроссельной заслонки; 2 — теплоизоляционная прокладка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — упорная связь дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельной заслонки; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельной заслонки; 19 — кулачок привода ускорительного насоса

Ускорительный насос подает дополнительную порцию топлива в первичную камеру смешения при резком нажатии на педаль газа.Насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Мембрана насоса перемещается рычагом. Для обеспечения плавного хода и, соответственно, плавного и продолжительного впрыска в телескопическую чашку диафрагмы установлена ​​демпфирующая пружина. Рычаг ускорительного насоса приводится в движение кулачком, установленным на оси дроссельной заслонки первичной камеры.

Снизу корпус дроссельной заслонки крепится к корпусу карбюратора двумя винтами. В нем на осях в первичной и вторичной камерах смешения установлены поворотные дроссельные заслонки.Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали «газа». Привод дроссельной заслонки вторичной камеры пневматический. Корпус привода с диафрагмой и возвратной пружиной крепится к корпусу карбюратора двумя винтами. Приводная тяга шарнирно связана с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает ее открывать при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании в камерах смешения разрежения, достаточного для открытия заслонки.

Для запуска и работы двигателя при прогреве карбюратор имеет пусковое устройство и воздушную заслонку. Воздушная заслонка установлена ​​на оси во входном патрубке первичной камеры крышки карбюратора. Заслонка приводится в действие с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода стартера соединен штоком с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с камерой первичного смешения.При запуске двигателя в полости создается вакуум. Шток диафрагмы сжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку.

Корпус карбюратора:

1 — Кронштейн микровыключателя; 2 — малый диффузор первичной камеры; 3 — трехплечий рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — регулировочный винт подачи топлива ускорительным насосом; 11 — корпус топливного жиклера системы холостого хода; 12 — винт регулировки состава (качества) смеси на холостом ходу; 13 — штуцер подачи вакуума к вакуумному регулятору распределителя зажигания; 14 — винт регулировки количества смеси на холостом ходу с ограничительной втулкой

Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси.Винт регулировки состава установлен в проушине корпуса дроссельной заслонки и закрыт заглушкой. Винт регулировки смеси установлен в крышке экономайзера.

Как работает топливная система в современном автомобиле?

За последнее десятилетие автомобили развились ошеломляюще, и самая большая проблема, которую производители решили с помощью этих достижений, связана с количеством топлива, используемого двигателем. Следовательно, топливные системы современных автомобилей могут быть довольно сложными.К счастью, самые сложные способы экономии топлива в автомобилях связаны с программированием ЭБУ. Физически под капотами современных автомобилей можно найти лишь несколько схем топливной системы.

Запускается на насосе

Бензобак автомобиля отвечает за удержание большей части газа в топливной системе. Этот бак можно заполнить снаружи через небольшое отверстие, которое закрывается газовой крышкой, когда оно не используется. Затем газ проходит несколько этапов, прежде чем достигнет двигателя:

.

• Сначала газ поступает в топливный насос .Топливный насос — это то, что физически выкачивает топливо из бензобака. Некоторые автомобили имеют несколько топливных насосов (или даже несколько бензобаков), но система работает по-прежнему. Преимущество наличия нескольких насосов заключается в том, что топливо не может выплескиваться из одного конца бака в другой при повороте или движении по склону и оставлять топливные насосы сухими. По крайней мере, к одному насосу в любой момент времени будет подаваться топливо.

• Насос прокачивает бензин в топливопроводы . В большинстве автомобилей есть топливопроводы из твердого металла, которые направляют топливо из бака к двигателю.Они проходят вдоль частей автомобиля, где они не будут слишком подвержены воздействию элементов и не будут слишком нагреваться от выхлопных газов или других компонентов.

• Прежде чем попасть в двигатель, газ должен пройти через топливный фильтр . Топливный фильтр удаляет любые примеси или мусор из бензина, прежде чем он попадет в двигатель. Это очень важный шаг, и чистый топливный фильтр является ключом к долговечной и чистой работе двигателя.

• Наконец, газ достигает двигателя.Но как он попадает в камеру сгорания?

Чудеса впрыска топлива

На протяжении большей части 20-го века карбюраторы брали бензин и смешивали его с соответствующим количеством воздуха для воспламенения в камере сгорания. Карбюратор полагается на давление всасывания, создаваемое самим двигателем для всасывания воздуха. Этот воздух несет с собой топливо, которое также присутствует в карбюраторе. Эта относительно простая конструкция работает довольно хорошо, но страдает, когда требования двигателя различаются при разных оборотах.Поскольку дроссельная заслонка определяет, сколько воздушно-топливной смеси карбюратор пропускает в двигатель, топливо вводится линейно, при этом больше дроссельной заслонки соответствует большему количеству топлива. Например, если двигателю требуется на 30% больше топлива при 5000 об/мин, чем при 4000 об/мин, карбюратору будет сложно обеспечить его плавную работу.

Системы впрыска топлива

Для решения этой проблемы был создан впрыск топлива. Вместо того, чтобы позволить двигателю всасывать газ только за счет собственного давления, электронный впрыск топлива использует регулятор давления топлива для поддержания постоянного вакуума давления, подающего топливо к топливным форсункам, которые распыляют газовый туман в камеры сгорания.Существуют системы одноточечного впрыска топлива, которые вводят бензин в корпус дроссельной заслонки, смешанный с воздухом. Затем эта воздушно-топливная смесь поступает во все камеры сгорания по мере необходимости. Системы непосредственного впрыска топлива (также называемые впрыском топлива через порт) имеют форсунки, подающие топливо прямо в отдельные камеры сгорания, и имеют как минимум одну форсунку на цилиндр.

Механический впрыск топлива

Как и в случае с наручными часами, впрыск топлива может быть электронным или механическим.Механический впрыск топлива в настоящее время не очень популярен, так как требует больше обслуживания и требует больше времени для настройки на конкретное приложение. Механический впрыск топлива работает путем механического измерения количества воздуха, поступающего в двигатель, и количества топлива, поступающего в форсунки. Это усложняет калибровку.

Электронный впрыск топлива

Электронный впрыск топлива можно запрограммировать так, чтобы он лучше всего работал для определенного использования, например, для буксировки или дрэг-рейсинга, и эта электронная настройка занимает меньше времени, чем механический впрыск топлива, и ее не нужно перенастраивать так часто, как карбюраторную систему.

В конечном счете, топливная система современных автомобилей управляется ЭБУ, как и многие другие. Однако это неплохо, поскольку проблемы с двигателем и другие проблемы в некоторых случаях можно решить с помощью обновления программного обеспечения. Кроме того, электронное управление позволяет механикам просто и последовательно получать данные от двигателя.
