Специалисты советуют проводить замену топливного фильтра чаще, чем указано в документации. Это вызвано тем, что качество бензина или дизельного топлива на наших заправках зачастую достаточно низкое. Отечественное горючее не отличается ни идеальной очисткой, ни идеальными условиями транспортировки и хранения. Как следствие — рост нагрузки на двигатель и снижение его мощности, а также уменьшение ресурса топливной системы.

Замена топливного фильтра, неважно установлен инжектор или карбюратор, достаточно проста, а сам фильтр стоит недорого, поэтому не забывайте вовремя проводить его замену. А как сэкономить, установив его самостоятельно, мы расскажем в этой статье.

Содержание

• 1 Инструкция по замене с инжектором
  • 1.1 Что понадобится?
  • 1.2 Этапы
• 2 Инструкция по замене с карбюратором
  • 2.1 Что понадобится?
  • 2.2 Этапы
• 3 Меры безопасности во время замены
• 4 Видео «Состояние очистителя топлива после пробега 70000 километров»

[ Раскрыть]

[ Скрыть]

Инструкция по замене с инжектором

В соответствии с графиком сервисных работ, на автомобилях ВАЗ 2109 с инжектором топливоочистительный элемент нужно менять каждые 20000 километров пробега. Но как мы уже говорили, в наших условиях этот срок лучше сократить в два раза.

Что понадобится?

Этапы

Все работы нужно проводить на яме, эстакаде или же поднять автомобиль на подъемнике. Помещение должно быть хорошо проветрено и вблизи не должно быть открытых источников огня.

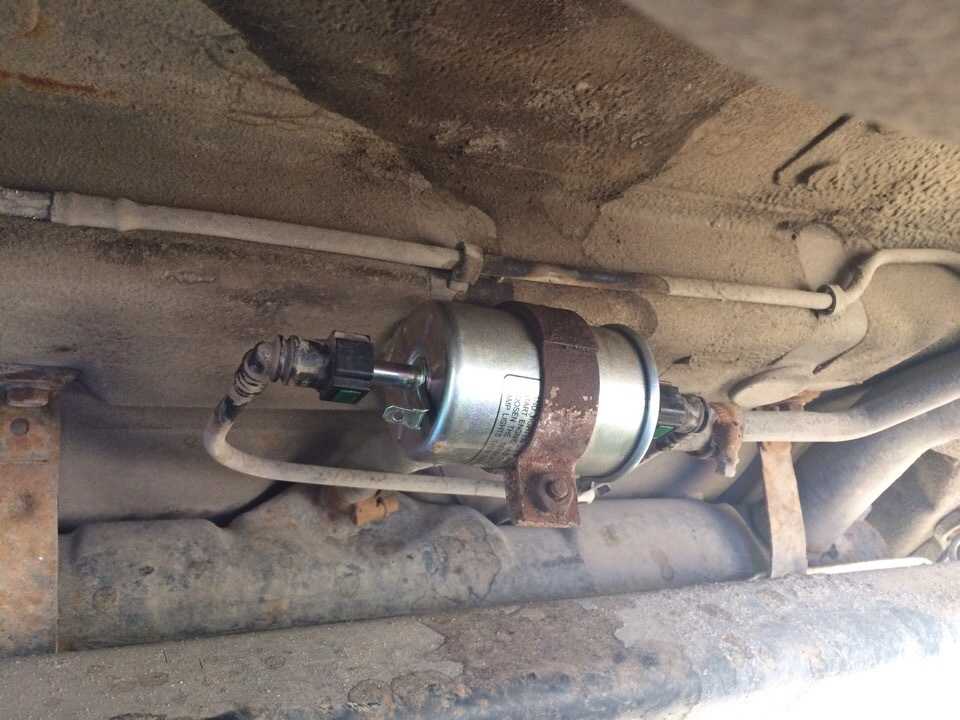

В автомобиле ВАЗ с инжектором очиститель топлива находится под автомобилем за баком с горючим вблизи выхлопной трубы.

1. Вначале необходимо ослабить болты, стягивающие скобу.
2. Откручиваем штуцеры подводящего и отводящего патрубка. Делается это ключами на 19.

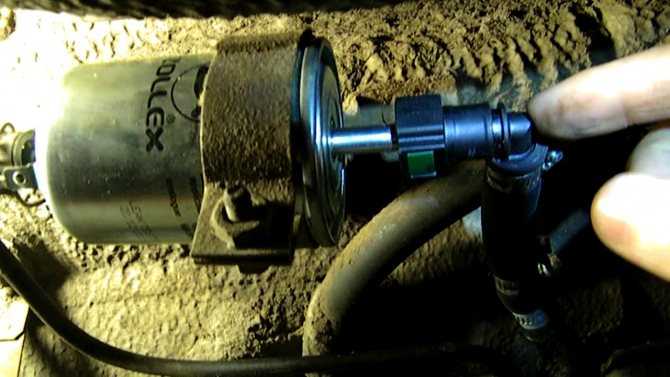

   Откручиваем штуцеры

3. Снимаем фильтр. Обязательно запомните, куда направлена стрелочка, указывающая на направления движения горючего.
4. Проверьте состояние уплотнительных колец. В случае, если они износились, их нужно заменить.
5. Ставим новый фильтр.
6. Подсоединяем подводящий и отводящий патрубок. При затяжке соблюдайте меру. Перетяжка может привести к негативным последствиям.
7. Затягиваем болты скобы.
8. Заводим мотор и даем ему немного поработать.
9. Проверяем, нет ли где протечек. В случае обнаружения таковых проверяем соединения и аккуратно без применения излишних усилий подтягиваем их.

Инструкция по замене с карбюратором

Топливоочистительный элемент на ВАЗ 2109 с карбюратором, согласно регламенту, необходимо менять каждые 10 тыс. километров пробега, но, принимая во внимание невысокое качество нашего бензина, этот срок желательно сократить до 7 тыс. километров. Фильтр топлива находится под главным тормозным цилиндром и закреплен с помощью двух хомутов.

Что понадобится?

Этапы

1. Ослабляем хомут, который находится со стороны мотора.

   Ослабляем хомутик

2. Снимаем шланг с топливоочистителя. Здесь нужно быть аккуратным потому, что может пролиться немного бензина.
3. Ослабив хомутик, снимаем шланг, который находится со стороны бака.

   Патрубки подходящие к фильтру

4. Ставим новый фильтр. Здесь также важно, чтобы стрелочка совпадала с направлением движения горючего. Она должна быть направлена в сторону насоса.

   Направление стрелочки

5. Подтягиваем хомутики.

   Затяжка хомутиков

6. Далее нужно произвести подкачку бензина в топливоочистительный элемент, потому что он еще сухой. Делать это нужно при помощи топливного насоса. Нажав пару, раз на его рычаг можно заметить, как фильтр начнет наполняться бензином.
7. Заводим автомобиль и проверяем, нет ли протеков бензина.

Меры безопасности во время замены

• Категорически запрещено курение при работах с топливной системой.
• Поблизости должен быть огнетушитель.
• Остерегайтесь попадания горючего в глаза.
• Помещение, в котором проходят работы, должно быть проветрено.
• Не производите замену, если на улице слишком жарко.
• Приступайте к замене только на полностью остывшем двигателе.

Как видите, замена топливного фильтра — достаточно бесхитростный процесс, не требующий особых навыков, и, внимательно изучив инструкцию, с ним может справиться даже неопытный водитель.

 Загрузка …

Видео «Состояние очистителя топлива после пробега 70000 километров»

В этом видео показано, насколько загрязнен топливоочистительный элемент автомобиля ВАЗ после пробега семьдесят тысяч километров. Фильтующий материал полностью пришел в негодность и уже не в состоянии выполнять возложенные на него обязанности.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Замена топливного фильтра на ваз 2109 инжектор

Содержание статьи

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторными и карбюраторными моторами. В зависимости от этого, процедура замены топливного фильтра несколько отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, из-за которых автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Причина	Особенности
Качество	Любая деталь автомобиля имеет определенный уровень качества. Увы, сейчас уже не советские времена, когда качество деталей контролировалось государством. Сегодня регулятором выступает национальный дилер. Но он больше заинтересован в финансовой выгоде, нежели в соблюдении стандартов качества. Отсюда внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего
Китайские изделия и подделки	В последнее время отношение к китайской продукции немного меняется в лучшую сторону. Но все же большинство запчастей, поставляемых оттуда, являются подделками под известные европейские бренды или просто продуктом местного производства, стандарты качества которого далеки даже до отечественных
Сомнительные магазины	Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с наименьшими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество закупаемого товара. Сегодня не сложно найти подделку или низкосортный товар даже в проверенных магазинах автозапчастей
Фильтр перегружен топливом	Такая ситуация происходит не часто, но исключать ее как вероятную причину для преждевременной замены устройства не стоит
Неправильная или несоответствующая установка	Порой владелец машины покупает качественные детали, но из-за неправильной установки своими руками или руками сомнительных мастеров, все качество фильтра сводится на нет
Плохое топливо	Учитывая разнообразие АЗС в нашей стране, все прекрасно понимают, что дешевые заправки продают плохой бензин. Соответственно, из-за множества примесей срок службы фильтра не может дотянуть до заявленного. Он попросту не справляется с теми нагрузками, которые обеспечивает низкосортное горючее.

Определить, что вы приобрели плохой или поддельный топливный фильтр можно по нескольким признакам:

• Упала мощность двигателя;
• Мотор плохо тянет;
• Падают обороты;
• Двигатель резко глохнет после включения зажигания и пр.

Замена на инжекторе

Фильтр топлива — это устройство, которое отвечает за качество горючего, поступающего из бака в двигатель.

Установка

Устройство располагается между двигателем и насосом и корректирует состав топлива, отсеивая мусор, примеси. Если по той или иной причине фильтр перестал выполнять свои функции должным образом, его немедленно следует заменить.

Чтобы поменять устройство на инжектором ВАЗ 2109, следуйте алгоритму.

1. Убедитесь, что мотор полностью остыл. Работать на горячем двигателе нельзя.
2. Слейте весь бензин из системы.
3. Проверьте, если ли под рукой огнетушитель или другие средства пожаротушения.
4. Изучите рабочую зону. В ней не должно присутствовать ничего, что даже теоретически может вызвать возгорание.
5. Поднимите капот, снимите минус с аккумуляторной батареи.
6. Снимите хомут с приводящего и отводящего шланга топлива.
7. Отключите все идущие на фильтр шланги. Обязательно поднимите их вверх или даже заткните чем-то подручным. Иначе остатки топлива будут выливаться на силовой агрегат, пол.
8. Возьмите в руки новый фильтр, проверьте, где располагаются отметки, указывающие на подключение подводящего и отводящего шланга. Не перепутайте только их.
9. Прежде чем подключать патрубки, проверьте, действительно ли из них вышел весь бензин.
10. Подключите шланги к новому фильтрующему устройству.
11. Наденьте новые хомуты. Они преимущественно одноразовые, потому при каждой смене фильтра их лучше менять на новые.
12. Проверьте узел на предмет герметичности.
13. Верните на место минусовую клемму АКБ, закройте капот и включите зажигание.
14. Убедитесь в работоспособности вашего инжекторного двигателя.

Демонтаж устройства

Замена на карбюраторе

Если вам посчастливилось стать обладателем автомобиля ВАЗ 2109 с карбюраторным мотором, процедура замены топливного фильтра здесь будет немного иной.

Инструкция выглядит следующим образом:

• Ослабьте крепежный хомут со стороны двигателя;
• Отсоедините шланг от топливоочистителя. Вероятнее всего, в патрубках останется небольшое количество топлива, потому будьте аккуратны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым очистителем горючего, проверьте направление стрелки на устройстве. Она должна совпадать с направлением движения топлива — в стороны насоса;
• Подтяните крепежные хомуты;
• Подкачайте немного бензина в топливоочиститель, поскольку на данный момент он сухой. Делается это топливным насосом. Нажмите на его рычаг пару раз, после чего фильтр начнет наполняться горючим;
• Заведите машину, проверьте, не ли следов протекания топлива.

Прежде чем вернуть минус на АКБ и запустить мотор, убедитесь, что нигде нет следов утечки бензина, он случайно не пролился из шлангов на силовой агрегат, пол. Малейшая искра и высокая температура могут спровоцировать возгорание, а за ним и более печальные последствия.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109, процедура замены топливоочистительного устройства обязательно должна проводиться с соблюдением определенных мер безопасности.

1. Ни в коем случае не курите, пока проводите работы по ремонту топливной системы. Наберитесь терпения. Не советуем выходить на улицу, чтобы перекурить. Ваша одежда может быть замаслена, пропитана топливом. Малейший уголек и проблем не избежать.
2. Всегда держите возле машины огнетушитель. Меняя топливоочиститель, поставьте его рядом с собой. Полезная мера, которая спасла не одного человека, и сберегла не один автомобиль.
3. Избегайте контакта топлива с глазами. Лучше всего работать в защитных очках.
4. Работы с топливной системой проводите только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть двери гаража.
5. Не меняйте фильтр на улице во время сильной жары. Даже высокая температура воздуха, прямые лучи солнца могут стать источником возгорания.
6. Работать с топливной системой можно только тогда, когда мотор полностью остыл.

Огнетушитель должен быть обязательно под рукой

Согласно руководству по эксплуатации, на инжекторных ВАЗ 2109 менять топливоочиститель следует раз в 20 тысяч километров пробега. В действительности, учитывая условия эксплуатации, этот срок необходимо сократить вдвое. Что касается карбюратора, то здесь рекомендуют менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров пробега.

Замена данного устройства — это достаточно простая задача, с которой справится даже новичок. Наиболее важным моментом является соблюдение мер безопасности.

Замена топливного фильтра (инжектор)

Сегодня решил поменять топливный фильтр. Ну и как всегда вот вам подробное описание и отчет…

Если на карбюраторных моделях замена топливного фильтра, это самое простое дело (открыть капот, открутить два хомута, вытащить старый, вставить новый, и затянуть), то на инжекторе чуточку по сложнее. Но тем не мение на все у меня ушло не больше полу часа, при том что я менял топливный на инжекторе впервые.

Для начала я в магазине попросил самый простой и дешевый фильтр. Так же нужно знать какая у вас система подключения фильтра резьбовая или штуцер. У меня резьбовая. В магазине мне дали фильтр ZOLLEX z-004.

Для удобства было бы не плохо воспользоваться ямой, так как на инжекторе топливный находится под ней. Но у меня её нету, и я просто приподнял машину.

Перед заменой нужно стравить давление в топливной системе. Для этого открываем капот и с левой стороны на рампе находим колпачок, откручиваем его. Видим там клапан, нажимаем на него чем нибудь тонким, и стравливаем давление. Советую заранее приготовить емкость, если не хотите все залить бензом.

Теперь лезем пот машину и ищем топливный. Он расположен между баком и багажником, рядом с выхлопной трубой. Советую захватить щетку по металлу, чтобы почистить все перед заменой. Ну и вот за одно нарисовал вам подробную схемку.

Фильтр нашли. Теперь берем ключ на 17 и 19 и ослабляем штуцера с обеих сторон. После ослабляем или откручиваем хомут, чтобы фильтр был свободен. И теперь полностью откручиваем штуцера. Так же советую приготовить какую нибудь емкость так в штуцерах и в самом фильтре остался бензин. Вытаскиваем фильтр, и запоминаем как он стоял (куда указывает стрелка)

После того как вытащили старый фильтр, проверьте уплотнительные резинки на штуцерах, и снимите старые медные колечки, так как с новым фильтром обычно идут новые медные кольца.

Теперь вставляем новый фильтр, не забудьте какой стороной ставить фильтр (по стрелке как стоял старый), фиксируем его хомутом и прикручиваем на место штуцера. Важно чтобы в штуцера и в фильтр не попала грязь!

Ну вот и все. Заводим машину, проверяем что все работает ровно. И проверяем не подтекает ли соединение фильтра.

На этом все, всем спасибо, всем чистого топлива!

Замена топливного фильтра ВАЗ 2109 инжектор

Замена топливного фильтра в автомобилях ВАЗ 2109 с инжекторным двигателем осуществляется после каждых 20 тысяч километров пробега или же при возникновении проблем с подачей топлива.

Процесс замены фильтра не сложен, однако требует наличия гаража с автомобильной ямой или хотя бы эстакады, так как сам элемент расположен под днищем машины за топливным баком вблизи выхлопной трубы. Добраться до него без ямы или эстакады практически невозможно. Из инструментов и подручных средств понадобятся ключи на 10, на 17, на 19, а также тряпка.

Сам фильтрующий элемент подобрать несложно, так как у оригинальной запчасти есть десятки, если не сотни аналогов. Для подбора воспользуйтесь нашей таблицей, в которой указаны производители и каталожные номера топливных фильтров, подходящие к ВАЗ 2109.

Пошаговая инструкция по замене топливного фильтра на ВАЗ 2109 с фото и видео

Устанавливаем автомобиль на яму или на эстакаду и обездвиживаем его. С учетом того, что во время замены фильтра возможно вытекания какого-то количества бензина, работы не рекомендуется проводить вблизи открытого огня.

1. Находим сам топливный фильтр.

Замена топливного фильтра ВАЗ 2109 инжектор

2. Ключом на 10 ослабляем крепление хомута.

3. Ключами на 17 и на 19 захватываем гайку на топливопроводе и гайку на самом фильтре. Откручиваем.

4. В этот момент с места разъединения начнет вытекать бензин. Можно подставить какую-нибудь посуду, или же просто воспользоваться тряпкой. Не потеряйте прокладку (уплотнительное кольцо из резины).

5. Таким же образом откручиваем и второй штуцер.

6. Полностью откручиваем хомут и снимаем фильтр.

7. Устанавливаем новый фильтр в обратном порядке. Не забываем про уплотнительное кольцо.

8. При установке строго придерживаемся направления движения топлива. Не перепутайте, на корпусе фильтра есть специальная указывающая стрелка.

9. После установки фильтра запустите двигатель и проверьте, нет ли течи топлива.

Источники

• filtrr.ru/zamena-toplivnogo-filtra-vaz-2109-inzhektor/
• drive2.ru/l/465940593332191284/
• luxvaz.ru/vaz-2109/342-zamena-toplivnogo-filtra-2.html

Фильтр в баке ваз 2109 карбюратор

Замена топливного и воздушного фильтров на автомобиле Ваз 2109 является весьма простой операцией и занимает от силы минут 15-20. Многие из читателей могут сказать, что такая статья не нужна, так как и так все понятно. Однако все мы когда-нибудь делали что-то в первый раз. И тут нет ничего зазорного, когда ты не знаешь,что делать и первый раз это увидишь на картинке компьютера.
Начнем с воздушного фильтра Ваз 2109. Его замена требуется каждые 10 000 -15 000 км пробега. Ну а если вы ездите по пыльным проселочным дорогам то и того ранее. Воздушный фильтр Ваз 2109 предназначен для очистки воздуха перед приготовлением горючей смеси в карбюраторе. Если вовремя не заменять воздушный фильтр,то это чревато засорением карбюратора и преждевременным износом двигателя. Распологается он сверху карбюратора Ваз 2109.

Воздушный фильтр Ваз 2109

Чтобы к нему добраться необходимо просто открутить гайку на крышке воздушного фильтра. Отщелкиваем четыре защелки по краям крышки и снимаем её. И вот непосредственно сам фильтр Ваз 2109.

Воздушный фильтр Ваз 2109 без крышки

Если Ваш воздушный фильтр в масле,то это может быть по следующей причине: отвод вентиляции картера двигателя соединен с отверстием в корпусе воздушного фильтра.То есть несгоревшие газы из картера двигателя подводятся обратно в карбюратор для досгорания.Тем самым уменьшая выбросы в атмосферу и немного повышая КПД двигателя Ваз 2109. Но если с газами туда попадает и масло то поступают следующим образом: отверстие в корпусе воздушного фильтра Ваз 2109 закрывают пробкой из под шампанского (она туда идеально подходит), а к отводу картера подсоединяют подходящий по диаметру шланг.

Вентиляция газов картера двигателя Ваз 2109

Другой конец этого шланга прости висит в воздухе. Длину шланга обычно выбирают сантиметров 30 — 50. Таким образом и картер Ваз 2109 будет вентилироваться и фильтр Ваз 2109 будет не в масле.
Старый фильтр достаем.Если под ним или по краям на крышке остались соринки(чаще всего это мошки, мухи, кусочки земли), то их надо аккуратно убрать. Только смотрите, чтобы они не упали в карбюратор. Очистив посадочное место просто ложим на него новый фильтр Ваз 2109.

Новый воздушный фильтр Ваз 2109

Можно промазать его резинки сверху и снизу машинным маслом, чтобы исключить подсос воздуха между крышкой и фильтром. Одеваем крышку, защелкиваем защелки, ставим на место и зажимаем гайку. Поздравляю, воздушный фильтр Ваз 2109 Вы поменяли.

Теперь займемся топливным фильтром Ваз 2109. Топливный фильтр предназначен для очистки бензина, поступающего из бензобака в карбюратор. Бензин необходимо фильтровать из-за наличия в нем мелкого мусора: коррозия бензобака, некачественный бензин на АЗС и т. д. Меняется каждые 10 000 км пробега, но с учитывая низкое качество местного бензина,лучше менять каждые 7000км . Располагается он под главным тормозным цилиндром.

Расположение топливного фильтра Ваз 2109

Крепится топливный фильтр Ваз 2109 к шлангам двумя хомутами.

1)Сначала ослабляем хомут со стороны двигателя.

Отсоединяем старый фильтр Ваз 2109

2)Затем стягиваем шланг с фильтра. После снятия шланга стороны двигателя с фильтра, бензин из фильтра потечет обратно в бензобак. А из снятого шланга также может вылиться немного бензина с топливного насоса.
3)Потом ослабляем хомут и снимаем шланг со стороны бензобака. Вот топливный фильтр Ваз 2109 и у Вас в руках.При детальном рассмотрении можно увидеть сколько в нем мусора.

Грязный топливный фильтр Ваз 2109

Топливный фильтр Ваз 2109 снят

4)Берем в руки новый топливный фильтр. Находим на нем стрелочку: стрелочка указывает на направление движения бензина. Ставим фильтр так, чтобы стрелка указывала к топливному насосу Ваз 2109.

Правильная установка топливного фильтра Ваз 2109

5)Зажимаем хомуты. Готово. Теперь необходимо подкачать бензин в фильтр, так как он еще сухой. Делается это с помощью топливного насоса.Нажимая несколько раз на его рычажок наблюдаем как топливный фильтр наполняется бензином.

Подкачиваем бензин в топливный фильтр Ваз 2109

Ну во и все, воздушный и топливный фильтра Ваз 2109 заменены.

Топливные фильтры предназначены для очистки подаваемого в двигатель топлива от смолистых примесей воды, частиц грязи и осадков в баке для топлива. Причиной являются физико-химические процессы, вызывающие появление разного рода загрязнений.

Топливный фильтр ВАЗ 2109

Рассмотрим какие последствия они могут вызвать в автомобиле ВАЗ 21099,2109 (инжектор). Смолы негативно влияют на трубопроводы, перепускные клапаны форсунки, отчего страдает вся топливная система. Наличие в топливе воды или конденсата провоцирует образованию коррозии, повреждению деталей системы подачи топлива в инжектор и может привести к поломке цилиндро-поршневой группы.

Грязь забивает топливные каналы, а в сочетании с наличием воды в топливе и в зимний период провоцирует затруднение запуска двигателя, так как может замерзнуть в топливопроводе.

Топливный фильтр необходимо периодически менять, что позволит избежать многих поломок автомобилей серии 21099,2109. Долговечность работы фильтра зависит от стиля вождения, внешней среды, где эксплуатируется ВАЗ, состояния топливной системы в целом и, конечно же, в первую очередь от качества применяемого топлива.

Обладатели ВАЗ 21099,2109 должны знать, что топливный фильтр рекомендуют менять каждые 20 тысяч километров. Учитывая не самый высокий уровень топлива на отечественных заправках желательно фильтр заменять чаще, так как он засоряется разного рода примесями и грязью, из-за чего нагрузка на двигатель возрастает, снижая мощность. Топливная система будет служить дольше если своевременно проводить процедуру замены топливного фильтра.

Стоит отметить, что замена топливного фильтра ВАЗ 21099,2109 не составляет особого труда и водитель может проделать эту процедуру, не имея большого опыта вождения и эксплуатации автомобиля. Если сталкиваетесь с этой проблемой первый раз, то узнать как поменять фильтр на ВАЗ с двигателем на который установлен инжектор, следуйте приведенным ниже рекомендациям.

Замена топливного фильтра

Согласно графику регламентных работ в рамках технического обслуживания автомобилей ВАЗ 21099,2109, топливный фильтр необходимо заменить после 20 тысяч пробега, но как уже сказано выше, целесообразно замену проводить при 15 тысяч или даже раньше, учитывая влияние внешних факторов. Ниже приведем порядок замены топливного фильтра на моделях ВАЗ 21099,2109 с инжектором.

Чтобы заменить фильтр необходимо воспользоваться ямой или подъемником. Работы необходимо выполнять в хорошо вентилируемом помещении или на улице, не рекомендуется работать в жару, весь процесс проводят вдали от источников открытого огня.

Топливный фильтр размещен под автомобилем за топливным баком около выхлопной трубы. Чтобы снять его нужно ослабить болты, стягивающего держащую скобу.

Далее, откручиваем два штуцера подводящего и отводящего падрубка. Для того чтобы открутить гайки, необходимо два ключа на 19 которыми отворачиваем гайку, находящуюся на корпусе фильтра, фиксирующую трубопровод.

Замена топливного фильтра ВАЗ 2109

Обязательно необходимо зафиксировать как расположен указатель направления движения топлива, а также нужно учитывать возможность вытекания топлива с патрубков.

При обратной установке обратите внимание на указатель направления, так как через неправильно установленный фильтр топливо не будет проходить по трубопроводу в инжектор. Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к утечкам и может вызвать аварийную ситуацию. После установки фильтра заводим двигатель ВАЗ и проверяем все соединения и сам фильтр на предмет утечек, при их наличии устраняем подтяжкой (но в меру), или заменой уплотнителей.

Необходимые меры предосторожности при замене:

1. Запрещено курить во время работ с топливной системой.
2. Работы выполнять при наличии огнетушителя.
3. Не допускается попадание бензина на слизистую и в глаза.
4. Работать необходимо при хорошем проветривании.
5. Температура окружающей среды не должна превышать 25 градусов.

Работы выполнять после полного остывания двигателя и выхлопной системы. Установка топливного фильтра производится строго в обратном порядке, что-бы не вышла из строя топливная система. Процесс замены топливного фильтра не требует специальных навыков, а учитывая вышеприведенные рекомендации, его может выполнить водитель с небольшим опытом.

Соответственно, стоимость технического обслуживания ВАЗ 21099,2109 будет значительно ниже, а автомобиль будет вести себя резвее. И конечно же, необходимо стремиться использовать только качественное топливо.

↑ Подключение топливного бака к ВАЗ-2109

1 — топливный бак; 2 — сливной топливопровод; 3 — подводящий топливопровод

↑ Элементы топливного бака

1 — шланг выпуска воздуха; 2 — шланг сепаратора; 3 — шланг наливной трубы

Для начала отсоедините провод от клеммы «–» аккумуляторной батареи.

ПРИМЕЧАНИЕ! Рекомендуется снимать топливный бак с помощником.

• Откиньте подушку заднего сиденья и отверните вырезанную часть шумоизоляции.
• Отверните два винта крепления крышки люка.
• Снимите крышку люка с резиновой прокладкой.
• Отсоедините колодку с проводами от датчика уровня топлива.
• Отверните гайку крепления датчика, под которой закреплен провод «массы».
• Снимите провод со шпильки.

Остальные операции проводят под днищем автомобиля.

↑ Хомуты и шлаги

• Ослабьте затяжку хомута.
• Отсоедините шланг от наливной трубы.
• Ослабьте затяжку хомута и отсоедините шланг выпуска воздуха от штуцера на топливном баке.
• Ослабьте затяжку хомута и отсоедините шланг сепаратора от штуцера на топливном баке.
• Ослабьте затяжку хомутов и отсоедините шланги от топливопроводов.
• Придерживая бак, отверните два болта хомутов крепления бака.
• Отведите хомуты вниз, поддерживая при этом бак. Хомут с левой стороны отогните за трубу резонатора.

↑ Снятие топливного бака с автомобиля

• Опустите вниз передний конец бака и снимите его с автомобиля. Слейте из бака остатки бензина.
• Отверните пять оставшихся гаек крепления датчика и выньте датчик указателя уровня топлива из бака.
• Снимите прокладку датчика.

↑ Диагностика и ремонт топливного бака

• Осмотрите бак по линии стыка верхней и нижней частей.
• Если обнаружите течь, вылейте остатки бензина, тщательно промойте и высушите бак. Затем запаяйте место течи мягким припоем.
• Если надо, подклейте оторванные резиновые прокладки на баке.

Паять можно только тщательно промытый бак, не содержащий паров бензина. Иначе при пайке пары могут воспламениться.

Для промывки топливного бака используйте моющие средства: «Лабомид», «МС» или «МЛ».

Чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно высушите бак.

↑ Проверка датчика

Подсоедините омметр к контактам датчика и проверьте сопротивление датчика при трех положениях поплавка:

• в крайнем нижнем положении (пустой бак) сопротивление должно быть 315 – 345 Ом,
• в среднем положении (бак заполнен наполовину) – 108–128 Ом,
• в крайнем верхнем положении (полный бак) – не более 7 Ом.

Если сопротивление отличается от указанного, замените датчик.

↑ Фильтр и поплавок

Промойте загрязненный фильтр. Встряхните поплавок. Если в нем есть бензин, то поплавок негерметичен. Рекомендуем заменить поплавок.

↑ Замены хомутов крепления

Для замены хомутов крепления бака выньте их из кронштейнов на кузове и установите новые.

↑ Сборка и установка топливного бака

Соберите и установите топливный бак в обратном порядке. Перед установкой бака уберите внутрь кузова провода датчика уровня топлива.

Замена топливного фильтра ВАЗ-2110 собственными силами

Пошаговая инструкция фотоотчет как самостоятельно заменить топливный фильтр на ВАЗ 2112

Соединение фильтра со шлангами может осуществляться двумя способами: на штуцерах (ВАЗ 2112) или на клипсах (ВАЗ 21124). Поэтому перед покупкой топливного фильтра уточните вариант крепления у вашего авто. Располагается он под днищем задней части автомобиля. Поэтому для удобства проведения работ машину нужно загнать на смотровую яму или поднять на подъемнике.

ВАЗ 2112 замена топливного фильтра

1.Счищаем грязь металлической щеткой, брызгаем на резьбовые соединения средством WD или его аналогами. Снижаем давление в топливной системе и для безопасности снимаем клемму аккумулятора.

2.Нажимаем на фиксатор и снимаем патрубок с одной стороны фильтра. Учтите, что при отсоединении шланга может вылиться некоторое количество топлива, поэтому лучше подставить какую-нибудь емкость.

3.С другой стороны отверткой отгибаем проволочную клипсу (стопорную «сережку») и снимаем второй патрубок. Также не забываем про вытекающий бензин.

4.Ослабляем хомут крепления с помощью ключа на 10.

5.Вынимаем старый фильтр и заменяем на новый. Учитываем при этом направление движения топлива. Для этого в качестве подсказки на корпусе нарисована стрелочка и/или написано in (вход) и out(выход).

6.Подсоединяем все в обратном порядке.

Если в конструкции предусмотрено штуцерное соединение, то вместо пп.2, 3 выполняем:

2-3. С помощью двух ключей (на 17 и 19) откручиваем штуцеры с обеих сторон фильтра. (7) Не забываем подставить емкость под вытекающее топливо.

Завершив установку, заведите автомобиль и проверьте отсутствие течи в местах соединения. При необходимости затяните крепления потуже. Если это не помогло – то, скорее всего, износились уплотнительные резиновые кольца, и их нужно заменить.

Замена топливного фильтра на десятке

Замена топливного фильтра ВАЗ 2110 обычно проводится в смотровой яме либо эстакаде.

Алгоритм действий при выполнении замены ТФ с резьбой предусматривает следующие мероприятия:

1. Отсоединение провода «минус» от аккумулятора.
2. Предварительное понижение компрессии системы питания выпуском давления при использовании обратного поршня в моторном отсеке.
3. Корпус ТФ нужно удерживать с помощью ключа на 19, а ключом на 17 следует отворачивать резьбу штуцера, понемногу сливая топливо в подставленную тару.
4. Открепить второй штуцер и при помощи ключа на 10 немного ослабить соединительный хомут.
5. Вынуть ТФ из хомута и отложить, запоминая направленность течения топлива.
6. Снять кольца уплотнения с брандспойтов у шлангов. После их осмотра следует заменить кольца, утратившие эластичность.
7. Смонтировать новый фильтр и зафиксировать провод «минус» автоаккумулятора.
8. Проконтролировать соединения ТФ на герметику. Осуществлять ее нужно после включения зажигания и работы бензонасоса, при этом не стоит запускать двигатель. Следует внимательно следить, чтобы не было вытекания бензина в соединении топлива с трубопроводом.

Чтобы поменять топливный фильтр ВАЗ 2110 с креплением на зажимах, необходимо выполнить ряд последовательных действий:

1. С помощью отвертки следует потянуть клипсы по направлению изгиба проволоки на расстояние около 5 мм до стопора. Таким образом, появится возможность снять трубопровод с элементов фильтра.
2. Взять ключ на 10 и раскрутить хомут, который удерживает ТФ, и отложить его в сторону. Корпус может быть из пластмассы, что добавит при ремонте дополнительных хлопот. Нужно внимательно следить за процессом установки – нельзя допустить сильную перетяжку хомута из-за возможных трещин корпуса.
3. Установив ТФ с учетом направления потока бензина, следует насадить бензопровод и затянуть клипсы, предварительно нажав на изгиб радиуса до стопора.
4. Также не следует пренебрегать проверкой герметичности, выполнив действия в соответствии с аналогичным алгоритмом при замене топливного фильтра с резьбой: вытекание бензина недопустимо.

Итак, заменив фильтр и собрав обратно всю систему, водители производят смену хомута, фиксирующего местоположение ТФ. Хотя при сохранении всех эксплуатационных качеств можно его оставить и поменять только в случае явного дефекта или неисправности. Также заменяя ТФ, можно проверить датчик кислорода автомобиля.

Владея первичными знаниями по замене топливного фильтра ВАЗ 2110, можно приступать к практическим действиям, начиная от покупки, заканчивая непосредственными монтажными операциями.

Приобретая топливный фильтр ВАЗ 2110, цена от разных производителей отличается несущественно. Их ценовая панорама зависит не столько от качества изделий, сколько от бренда. Стоимость от производителей из Европы несколько выше из-за учета расходов на доставку, отечественные товары из этой категории стоят на порядок дешевле в связи с отсутствием накруток.

Осуществляя замену топливного фильтра, нужно соблюдать основные меры предосторожности:

• не курить, ремонтируя систему топлива;
• иметь в наличии огнетушитель;
• пользоваться защитными очками;
• место ремонта должно иметь достаточный приток воздуха и хорошо проветриваться;
• при попадании на кожу топлива немедленно помыть ее водой с мылом.

Также не стоит допускать протекания бензина на землю или в водоем во избежание негативного влияния на природу и живые организмы.

Замена фильтра тонкой очистки ВАЗ 2107

Прежде чем приступить к замене, стоит сказать, что данные фильтра являются одноразовыми и не поддаются чистке. После их использования, рекомендуется подвергнуть данные элементы утилизации, а на их место установить новые элементы, имеющие относительно малую цену, что не сильно бьет по карману автолюбителя.

Необходимость замены топливного фильтра возникает после пробега автомобиля, в среднем, после 30 тысяч километров. Этот показатель зависит от качества фильтра и бензина, которым каждый раз заправляют автомобиль. Тем не менее, существуют многие другие внешние признаки, по которым многие водители сразу же вычисляют неисправность фильтрующего элемента:

Наблюдаются перебои в работе двигателя. Особенно это заметно в режиме холостого хода, когда мотор трясется и вибрирует, а обороты находятся в разных диапазонах, не соответствующих норме (800-1000 об/мин).
Ухудшение динамических характеристик. На языке многих водителей данная проблема звучит так: «движок не тянет». То есть, мотор не развивает требуемой мощности, или наблюдаются провалы в его работе.
Появление сложностей с пуском двигателя. Если мотор, с каждым разом, становится все труднее и труднее запустить, то проблема может быть и не только в фильтре тонкой очистке

Тем не менее, это первое, на что обращают внимание в случае возникновения неисправности.
Резкое увеличение расхода топлива. Засорение каналов фильтра приводит к увеличению давления в топливной системе, что сопровождается сильным распылением форсунок, которые подают не то количество топлива, которое должно быть в камере сгорания

Поэтому, если ваш автомобиль стал потреблять намного больше топлива, то проблема, скорее всего, именно в топливном фильтре.

Теперь необходимо купить нужный вам фильтр тонкой очистки

При выборе нового элемента обращайте внимание только на зарубежных изготовителей, так как отечественные фильтра имеют более высокую скорость износа, что увеличивает частоту их замены, а значит, является неэкономичным

Замена фильтра на карбюраторном автомобиле выполняется достаточно просто. В данном случае он находится под капотом автомобиля, поэтому его нужно открыть и выкрутить хомуты, шланги которых одеты на трубки фильтра. После этого, старый фильтр нужно открутить, а на его место установить другой.

В инжекторных автомобилях все намного сложнее. Дело в том, что такой фильтр устанавливается под днищем автомобиля, возле топливного  насоса, поэтому его замена не обходится без применения смотровой ямы или эстакады. Рассмотрим процесс  замены на примере автомобиля ВАЗ 2170 Лада «Приора».

Перед заменой рекомендуется не запускать двигатель в течение 4 часов. За это время спадет давление, накопившееся в топливной системе, хотя можно приступать к работе сразу, но будьте готовы к тому, что на вас хлынет небольшой поток топлива. Теперь приготовьте небольшую емкость, лучше всего тазик или корыто, и поставьте его под топливным фильтром.

Теперь с одной стороны фильтра надавите на фиксатор в виде пружины и стяните трубку, идущую к фильтру, со штуцера. С другой стороны нужно надавить на пластмассовые пластинки, после чего, трубка легко выйдет из зацепления с фильтром. Теперь нужно открутить гайку хомута, который удерживает фильтр под днищем автомобиля. Откройте хомут, и снимите фильтр. Проверьте состояние уплотнителей трубок на системе питания автомобиля и при необходимости замените.

Обратным способом установите новый фильтр и закрепите трубки на штуцерах

Проявите особое внимание при монтаже. На корпусе элемента должна быть стрелка, указывающая направление движения топлива

Устанавливать топливный фильтр нужно в строгом соответствии со стрелкой. После этого, запустите мотор и убедитесь в отсутствии утечек топлива.

Установка топливного фильтра

После завершения работы можно включить зажигание, завести двигатель. При работающем двигателе необходимо убедиться в отсутствии утечек топлива в местах подключения топливного фильтра к трубкам магистрали.

На этом работы по замене фильтра ВАЗ 2107 можно считать завершенными.

Как и для любого другого автомобиля, замена масла в двигателе ВАЗ 2107 – обязательная процедура. Ведь мотору нужен смазывающий материал, без которого он просто не сможет работать. Для того чтобы жидкость долго служила, не теряя своих качеств, применяется 2107. Он очищает смазку от металлической стружки, нагара, шлаков, шлама и других отложений, пребывающих в масле во взвешенном состоянии.

Замена топливного фильтра на инжекторных двигателях

В этой статье мы рассмотрим как заменить топливный фильтр на автомобилях ВАЗ 2110 и 2112 инжектор. Все работы необходимо производить на подъемнике или смотровой яме, поскольку бензофильтр располагается под баком автомобиля (под днищем). По времени работа займет около 30 минут.

Замену фильтра рекомендуется производить каждые 30 000 км пробега, но опять же все зависит от качества бензина: чем грязнее бензин, тем быстрее засоряется фильтр. О том что бензофильтр вышел из строя могут свидетельствовать рывки двигателя сначала на больших скоростях, а потом и на более низких.

Для работ потребуется:

• ключ на 10;
• для автомобилей с двигателями 2111 и 2112 дополнительно ключи на 17 и 19.

1. Сначала необходимо снизить давление в топливной системе ;
2. Для безопасности лучше отключить аккумулятор;
3. На автомобилях с двигателем 21114 и 21124 необходимо нажать на пластсмассовый фиксатор;

Затем отсоединить наконечник топливного шланга от патрубка фильтра;

С другой стороны топливного фильтра отжимаем пружинный фиксатор;

Отсоединяем наконечник топливного шланга от патрубка фильтра;

Примечание: На автомобилях с двигателями 2111 и 2112 ключом на 17 необходимо отвернуть гайку крепления трубки топливопровода, придерживая ключом на 19 выступ фильтра в виде гайки, и отсоединить от топливного фильтра наконечник топливного трубопровода. Аналогичным образом отсоединяем вторую сторону топливного фильтра от топливного трубопровода. Снимаем уплотнительные кольца с наконечников трубопроводов, проверяем их состояние. Потерявшие упругость или порваные кольца меняем на новые.

Ослабляем стяжной болт кронштейна крепления бензинового фильтра;
Извлекаем топливный фильтр из кронштейна. При установке нового фильтра следует обратить внимание на стрелку, она должна быть направлена по направлению потока топлива, в данном случае слева направо;

Устанавливаем новый фильтр в обратном порядке.

Фильтр топливный ВАЗ-2101-09 тонкой очистки с отстойником Sedan, карбюратор с повышенным ресурсом

Уважаемые покупатели, во избежание ошибок при отправке топливного фильтра тонкой очистки (с отстойником), в строке «Комментарий» указывайте карбюраторный или инжекторный двигатель, модель вашего автомобиля, год выпуска.

         Для работы двигателя необходимо топливо, это знают все. Но учитывая нынешнее качество доступного на нашем рынке топлива, остро встает вопрос о необходимости его предварительной фильтрации для обеспечения нормальной роботы мотора. Фильтрация состоит из двух процедур: очищение грубым методом (избавление от крупных соринок и частиц ржавого метала) и тонкая фильтрация. Установка топливных фильтров может производиться в разных местах топливной системы, но зачастую это делают в рамках подкапотного пространства.

         Всем хорошо известно, что если какие-то абразивные частицы попадут в двигатель, то это не лучшим образом скажется на его ресурсе. И все же многие автовладельцы надеются только на «сеточки» в баке, карбюраторе, бензонасосе, да еще на совесть производителей бензина.

         Фильтр-отстойник предназначен для отделения от топлива воды и механических частиц размером более 0,05 мм. Он очищает топливо, поступающее из топливного бака, и устанавливается на карбюраторных легковых автомобилях.

1 – фильтр тонкой очистки топлива; 2 – шланг подвода топлива к топливному насосу; 3 – топливный насос; 4 – обратный клапан; 5 – шланг слива топлива от карбюратора; 6 – карбюратор; 7 – трубка слива топлива; 8 – трубка подвода топлива из бака; 9 – датчик уровня топлива в баке; 10 – сепаратор; 11 – кронштейн крепления сепаратора; 12 – пробка топливного бака; 13 – шланг сепаратора; 14 – наливная труба; 15 – шланг наливной трубы; 16 – топливный бак; 17 – хомут крепления бака; 18 – двухходовой клапан

         Имеющиеся в автомобиле «сеточки»  способны задержать инородные частички размером порядка 100 мкм. Фильтры тонкой очистки имеют порог в 15 мкм, при условии соответствия требованиям ОСТ и ТУ.

         Фильтр топливный 456-1117010   «Sedan»   тонкой очистки (с отстойником) является неразборным (одноразовым фильтром) имеющий фильтрующую штору из бумаги. Устанавливается данный фильтр перед карбюратором.

Установить фильтр до бензонасоса лучше всего. Именно на этом участке топливного провода давление практически отсутствует, вероятность протечки отсутствует. В насос будет поступать уже очищенный бензин. А главное, что клапаны насоса не будут подвергаться абразивному воздействию.

Применяются для установки на карбюраторные двигатели с рабочим объемом до 2,5 литров: ВАЗ 2101-07, 2121, УАФ, РАФ, SЕАТ, Skoda, Zastaya. ВАЗ 2108, 2109, ОКА, ЗАЗ-96В, Таврия, ЛуАЗ, Москвич-2141 и др. иномарки.

Технические характеристики Фильтра топливного 456-1117010:

— Тонкость отсева механических примесей: номинальная не более 50,0 мкм; средняя не более 15,0 мкм.

— Повышенный перепад давления не вызывающий разрушений от 900 Па до 0,2 МПа в течении 10 мин.

— На карбюраторные двигатели с рабочим объемом до 2,5 литров.

— Назначенный ресурс (срок службы элемента) до замены элемента — 20000 км. пробега автомобиля (б00 часов работы двигателя).

Другие артикулы товара и его аналогов в каталогах: GB-211, GB-215, GB-203, EKOFIL EKO 03.01, HF – 05 FIL GOOD, ST – 337, КОНиС КС-04, GB — 608.

ВАЗ 2101- 2105, ВАЗ-2106, ВАЗ-2107, ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2115, ВАЗ-2131, ВАЗ-2114, ВАЗ-2113, ВАЗ-21213, ВАЗ-2110 (2007), ВАЗ-21213-214i.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить топливный фильтр на карбюраторном автомобиле семейства ВАЗ с рабочим объемом до 2,5 литров.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Какая смазка будет лучшей для ВАЗ 2107

Выбор моторного масла на ВАЗ 2107 довольно большой. Машина выпускалась с 1982 по 2012 годы. Авто комплектовалось карбюраторными моторами B032103 1,5 л – их было установлено больше всего. В 2000-х годах отдавали предпочтение инжекторам B032106 объёмом 1,6 л. Завод-производитель АвтоВАЗ рекомендует качество смазки, по вязкостным характеристикам жёстких рекомендаций нет.

Для инжекторов предлагается использовать масляную смесь, отвечающую категориям SG/CD и выше, американского стандарта API. Это означает, что можно применять также совместимые с этими категориями продукты – например, уровней SH, SJ или SL. Они будут более качественными. Для смазок Лукойл и Esso есть пожелания по вязкости. Для неизношенных моторов можно попробовать высокотемпературную вязкость 30 – например, 5W30 или 10W30. Это обеспечит хороший запуск при низких температурах, а также оптимальный расход топлива.

Замена топливного фильтра на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!Топливный фильтр — он бывает грубой очистки, а бывает и тонкой, оба фильтра (То есть фильтр грубой очистки и тонкой) присутствуют в автомобилях десятого семейства, но только при условии что автомобиль инжекторного типа, именно на нём фильтр грубой очистки стоит в бензонасосе, а фильтр тонкой очистки возле бензобака расположен, что касается карбюраторных автомобилей то там данный фильтр тонкой очистки прямо в подкапотном пространстве находиться, рядом с двигателем и поэтому на карбюраторах его легче всего снимать и ставить на его место новый.

Примечание!Чтобы осуществить замену этого фильтра: Нужна будет отвёртка с тряпкой и ёмкость очень маленькая но широкая, если же у вас инжектор то к этому набору ещё гаечные ключи прилагаются и WD-40 или же что то наподобие неё!

Где находится топливный фильтр?Если у вас карбюраторная система впрыска, тогда открывайте капот и ищите вакуумный усилитель тормозов (Указан зелёными стрелками), над ним ещё тормозной бачок располагается и возле него находиться этот самый фильтр, если приглядеться на фотографии ниже в то место которое указано синей стрелкой, то можно будет увидеть данный фильтр, для наглядности он ещё показан на маленьком фото в увеличенном размере и указан двумя красными стрелками.

Примечание!На инжекторах он совершенно в другом месте располагается, чтобы его увидеть, придётся либо под лазить под автомобиль, либо же загонять его на яму, менять его тоже можно либо подлезав под автомобиль, либо же загнав его на смотровую яму (Как вам удобней в общём), для наглядности на фото ниже он красной стрелкой указан, а так же на этом фото можно будет увидеть что он находится возле бензобака, который синий стрелкой указан и располагается в задней части автомобиля (Под заднем сиденьем)!

Когда нужно менять топливный фильтр?При загрязнение он подлежит замене, если брать фильтры которые стоят на инжекторах, то их по реже менять нужно, потому что бензин перед тем как в него попасть, очищается ещё в фильтре грубой очистки который тоже кстати менять периодически нужно (О том как поменять фильтр грубой очистки, читайте в статье: «Замена сеточки бензонасоса на автомобиле»), ну а если про карбюраторные топливные фильтры говорить, то они меняются по чаще и в этих фильтрах можно наглядно понять нуждается он в смене или же нет, во всех двигателях когда фильтр будет засорён машина дёргаться будет, в начале дёрганья будет происходить на высоких оборотах (Бензин не будет успевать попадать в двигатель из-за загрязнённого фильтра), затем через некоторое время машина и на средних оборотах дёргаться будет и т. д., как мы уже сказали на карбюраторных автомобилях на фильтр можно будет посмотреть и понять на сколько он загрязнён (Просто эти фильтры с прозрачным стеклом идут, в отличие от инжекторных, на них они полностью закрыты и после того как автомобиль пройдёт более 20.000-25.000 тыс. км., фильтр на инжекторе нуждается в замене).

Примечание!Любые фильтра которые присутствуют в топливной системе, начиная от фильтра грубой очистки и заканчивая фильтром тонкой, засоряются лишь по одной причине, плохо качество топлива или слишком много воды и грязи в нём находиться, поэтому если бензин будет в автомобиль заливать наичистейшей (Такого не бывает), тогда и фильтры не какие в машине менять не нужно будет и автомобиль будет ездить довольно таки долгое время!

Признаки засоренного топливного фильтра

Прежде чем приступать к самостоятельной замене топливного фильтра, вы должны удостовериться, что причина неисправности двигателя кроется именно в забитом топливном фильтре. В процессе эксплуатации фильтровальная «гармошка» забивается различным мусором, и пропускная способность фильтра резко снижается, вызывая перебои в работе двигателя. Есть ряд симптомов, по которым вы можете определить, что причина неполадок возникла из-за непригодности топливного фильтра:

• повышается расход топлива;
• автомобиль глохнет на холостом ходу;
• при наборе оборотов возникают провалы и рывки двигателя;
• уменьшается мощность двигателя, особенно при подъеме в гору;
• двигатель заводится через раз;
• автомобиль тормозит без нажатия на педаль

Признаков засоренности топливного фильтра достаточно много и они все разнообразны

Кроме того, обращать внимание на них следует пристально, так как все эти неприятности не свидетельствуют однозначно о вышедшем из строя топливном фильтре. Помимо этого, они могут указывать на неисправности каких-либо частей системы управления: датчиков положения коленчатого вала, электронного блока управления, детонации, массового расхода воздуха, положения дроссельной заслонки, свечей, регулятора холостого хода, проводки

Чтобы наверняка убедиться в неисправности именно топливного фильтра воспользуйтесь следующим методом: подключите манометр к ниппелю, расположенному на топливной раме форсунок; запустите двигатель и измерьте давление топлива. В случае если данные манометра ниже, по сравнению с регламентированным давлением в инструкции по эксплуатации автомобиля, то можете быть уверены, что причина аварии заключается именно в засоренном фильтрующем элементе.

ВАЗ Топливные — Фильтры воздушные, масляные, тонкой очистки

200497

Фильтр насоса топливного (сетка) ВАЗ-1118 погружного BOSCH

1118-1139010
50.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

080673

Фильтр насоса топливного (сетка) ВАЗ-2110-12 погружного

2112-1139200
50.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

067156

Фильтр насоса топливного (сетка) ВАЗ-21213-214 погружного BOSCH

21214-1139010
45.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

071083

посмотреть в Автокаталоге
посмотреть в Автокаталоге:Фильтр топливный ВАЗ инжектор BOSCH 0 986 450 124

Фильтр топливный ВАЗ инжектор BOSCH 0 986 450 124

2112-1117010
505. 00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

079989

посмотреть в Автокаталоге
посмотреть в Автокаталоге:Фильтр топливный ВАЗ инжектор FRAM

Фильтр топливный ВАЗ инжектор FRAM

2112-1117010-01
340. 00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

248202

посмотреть в Автокаталоге
посмотреть в Автокаталоге:Фильтр топливный ВАЗ инжектор MANN WK 512 клипсы

Фильтр топливный ВАЗ инжектор MANN WK 512 клипсы

2112-1117010
530.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

217238

посмотреть в Автокаталоге
посмотреть в Автокаталоге:Фильтр топливный ВАЗ инжектор MANN WK 612/5 гайка

Фильтр топливный ВАЗ инжектор MANN WK 612/5 гайка

2112-1117010
510.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

036547

посмотреть в Автокаталоге
посмотреть в Автокаталоге:Фильтр топливный ВАЗ инжектор SCT MANNOL ST330 гайка

Фильтр топливный ВАЗ инжектор SCT MANNOL ST330 гайка

2112-1117010
185. 00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

270919

Фильтр топливный ВАЗ инжектор SCT MANNOL ST342 клипсы

60675978
185.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

200336

посмотреть в Автокаталоге
посмотреть в Автокаталоге:Фильтр топливный ВАЗ инжектор SPECTROL SL-06-T

Фильтр топливный ВАЗ инжектор SPECTROL SL-06-T

2112-1117010
230.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

271743

Фильтр топливный ВАЗ инжектор до 2005г.в. АвтоВАЗ ОАО

2112-1117010-82
310.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

271748

Фильтр топливный ВАЗ инжектор с 2005г. в. металл АвтоВАЗ ОАО

2123-1117010-82
330.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

271749

Фильтр топливный ВАЗ инжектор с 2005г.в. пластик АвтоВАЗ ОАО

2123-1117010-81
170.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

263552

посмотреть в Автокаталоге
посмотреть в Автокаталоге:Фильтр топливный ВАЗ инжектор ЦИТРОН железный

Фильтр топливный ВАЗ инжектор ЦИТРОН железный

2112-1117010
200.00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

012898

Фильтр топливный ВАЗ тонкой очистки без отстойника BOSCH 0 450 904 058

2101-1117010
90. 00
есть в наличии

Товар в Корзине

• 1
• 2
• 3
• 4
• 5
• больше
• удалить

Зависимость чистоты двигателя от марки масла и вида топлива

Ни для кого не секрет, что мотор на протяжении своей эксплуатации должен быть чистым внутри. На его чистоту влияют сразу несколько показателей – тип и марка используемого моторного масла, а также используемое топливо. Если применять сжиженный природный газ, то он образует гораздо меньше отложений, чем бензин. Работая на таком топливе, двигатель увеличивает свой ресурс. Моторную смазку также можно менять значительно реже.

Качественную синтетику следует менять через каждые 10 тысяч км при использовании бензина. Пользуясь газом, можно увеличивать интервал до 15 тысяч. Если владелец авто применяет полусинтетику, масляный состав требуется менять чаще, через 6–7 тысяч км. Применяя газ, можно менять пореже – через 10 тысяч. Тогда мотор будет чистым с минимальным износом.

Установка топливного фильтра ВАЗ 2109 инжектор.

Элементы очистки топлива необходимы для того, чтобы топливо подавалось в силовой агрегат, очищалось от различных примесей и грязи в баке. Топливный фильтр ВАЗ 2109 (устанавливается инжектор или карбюратор) задерживает все эти элементы, в результате чего получается качественная горючая смесь.

Если фильтр засорен или некачественный, то смолы губительно действуют на все системы двигателя, забивая трубопроводы и форсунки. Наличие воды в топливе способствует появлению ржавчины, повреждению элементов системы, что неизбежно приведет к поломкам цилиндропоршневой группы.

Грязь в каналах вместе с водой в топливе, при низких температурах, замерзании, может вызвать затруднения при запуске двигателя.

Состояние очистителя топлива во многом зависит от внешних факторов, в которых эксплуатируется автомобиль, но в большей степени от качества топлива.

Специалисты советуют проводить чаще, чем указано в документации. Это связано с тем, что качество бензина или дизтоплива на наших АЗС зачастую достаточно низкое. Отечественное топливо не отличается ни идеальной очисткой, ни идеальными условиями транспортировки и хранения. Как следствие — увеличение нагрузки на двигатель и снижение его мощности, а также уменьшение ресурса топливной системы.

Замена топливного фильтра, независимо от того, установлен ли инжектор или карбюратор, довольно проста, а сам фильтр стоит недорого, поэтому не забывайте вовремя его заменять. А как сэкономить, установив его самостоятельно, мы расскажем вам в этой статье.

[Скрыть]

Инструкция по замене с форсункой

В соответствии с графиком сервисных работ, на автомобилях ВАЗ 2109 с форсункой элемент очистки топлива необходимо менять каждые 20 000 км пробега. Но как мы уже говорили, в наших условиях этот срок лучше сократить вдвое.

Что тебе нужно?

Этапы

Все работы необходимо производить на яме, эстакаде или поднимать автомобиль на подъемнике. Помещение должно хорошо проветриваться, поблизости не должно быть открытых источников огня.

В автомобиле ВАЗ с инжектором очиститель топлива находится под автомобилем за топливным баком возле выхлопной трубы.

Инструкция по замене с карбюратором

Элемент очистки топлива на ВАЗ 2109 с карбюратором по регламенту необходимо менять каждые 10 тыс. км пробега, но с учетом низкого качества нашего бензина целесообразно уменьшить этот период до 7 тысяч километров. Топливный фильтр расположен под главным тормозным цилиндром и закреплен двумя хомутами.

Что тебе нужно?

Ступени

1. Ослабьте хомут со стороны двигателя.
2. Снимите шланг с топливного фильтра. Здесь нужно быть осторожным, потому что может пролиться немного бензина.
3. Ослабив хомут, снимите шланг, который находится сбоку от бака.
4. Ставим новый фильтр. Здесь также важно, чтобы стрелка совпадала с направлением движения топлива. Он должен быть направлен в сторону насоса.
5. Затягиваем хомуты.
6. Далее нужно закачать бензин в элемент очистки топлива, так как он еще сухой. Делать это нужно с помощью топливного насоса. Нажав пару раз на его рычаг, можно увидеть, как фильтр начинает заполняться бензином.
7. Заводим машину и проверяем на утечки бензина.

Меры безопасности при замене

• Курение при работах с топливной системой строго запрещено.
• Рядом должен быть огнетушитель.
• Избегайте попадания топлива в глаза.
• Помещение, в котором проводятся работы, должно проветриваться.
• Не заменяйте, если на улице слишком жарко.
• Заменять только на полностью остывшем двигателе.

Как видите, замена топливного фильтра довольно несложный процесс, не требующий специальных навыков, и с ним справится даже неопытный водитель после внимательного изучения инструкции.

Очистка топлива необходима для нормальной работы двигателя автомобиля и увеличения срока его службы. Двигатель должен получать очищенное от различных примесей и загрязнений топливо. С этой целью принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109и 99, 2114 и 2115 будут рассмотрены ниже.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Делятся на два типа: грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

Фильтр грубой очистки ВАЗ находится внутри топливного насоса

Фильтры карбюраторных систем изготавливаются из прочного и прозрачного материала, как правило, пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходный материал. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь их помещают любой из этих материалов: войлок, войлок или бумагу.

Для систем впрыска автомобилей ВАЗ уже нужна очистка значительно более высокого значения. Поэтому и фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки применяют пластинчато-щелевые, сетку и ленту, которые задерживают мусор, попадающий в топливо. Наоборот, в ФТО используются элементы из пористых материалов.

Какой лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь требуемое качество очистки. Поэтому лучшим можно назвать тот, у которого пропускная способность не ниже 5-7 мк (инжектор) и 15 мк (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально согласовать с сотрудником сервисного центра стоимость процедуры, согласовать время и т. д. Как правило, цена замены начинается от 700 рублей и не выходит за черту от 1000-1200 руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Где находятся очистители

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторной и карбюраторной системах они расположены в разных местах.

Расположение фильтра на карбюраторных ДВС

На карбюраторных ВАЗах очиститель топлива находится под капотом. Устанавливается под тормозной бачок (основной), фиксируется 2-мя хомутами.

Фильтр карбюратора ВАЗ находится под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ФТО устанавливается под автомобилем, за глушителем. Монтируется в виде картриджа в топливопроводе. Для его осмотра или демонтажа приходится поднимать автомобиль на эстакаду или яму.

Как заменить фильтр грубой и тонкой очистки топлива на ВАЗ 2109/2114/2115

Замена на этих модификациях ВАЗ может производиться своими руками. Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена карбюратора на автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

1. Сначала ослабляются хомуты, которые расположены с обеих сторон фильтра (сначала тот, что ближе к двигателю, потом другой).
2. Затем отсоединяются топливные шланги.

Для снятия фильтра тонкой очистки ослабьте хомуты и снимите оба топливных шланга

Таким образом, вы легко и просто сможете снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов начало вытекать топливо, срочно закрыть отверстие заглушкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого следующим образом:

• найти стрелку на фильтре;

Стрелка на фильтре должна смотреть на топливный насос

• поставить так, чтобы стрелка смотрела на топливный насос.

В конце не забудьте затянуть хомуты.

Если металлические хомуты изношены, плохо фиксируют шланги, винты проворачиваются, их лучше заменить. Хомуты недорогие (20-30 рублей).

Осталось закачать топливо в фильтр, ибо новый элемент будет сухой. Накачка производится вручную. Нажмите пару раз на рычаг топливного насоса. Посмотрите заодно и на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ваз 2109

Замена на инжекторных автомобилях ваз 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр расположен в другом месте. Процесс замены также отличается, в первую очередь, тем, что автомобиль необходимо поднять на яму или эстакаду.

• снять хомут, удерживающий фильтр;
• ослабить болты крепления очистителя ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами

• перед снятием фильтра необходимо запомнить направление стрелки указывающей направление движения бензина в трубах.

Уплотнительные кольца фильтра надо проверить

Затем можно поставить новый фильтр:

• соединить оба штуцера, затянуть;
• затянуть зажимные болты;
• запустите двигатель и дайте ему поработать 2-3 минуты для проверки герметичности.

Затяжку необходимо производить с учетом правил момента затяжки гаечных соединений. Перетягивание креплений может привести к негативным последствиям.

Если обнаружена течь, то сильнее затянуть гайку в месте вытекания топлива.

Очиститель топлива грубой очистки или СГО меняется следующим образом:

• задний диван автомобиля откидывается из салона;
• открывается доступ к этому люку;

Доступ к лючку бензонасоса на инжекторных ВАЗ открывается складыванием заднего дивана

• головкой на 10 откручиваем все гайки по кругу;
• защелки и соединения сняты;

Эти соединения на лючке топливного насоса должны быть удалены

• получает топливный насос;

Топливный насос впрыска ВАЗ в снятом виде

• Фильтр расположен в его нижней части, оттуда он вынимается.

Крупная сетка находится внизу топливного насоса

Процесс замены СГО аналогичен для ВАЗ с карбюратором и инжектором.

Меры предосторожности

1. Не работайте в закрытом со всех сторон помещении. Должна быть обеспечена вентиляция.
2. Категорически запрещается курить, так как при работе с топливной системой любая искра может привести к плачевным последствиям.
3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или на слизистые оболочки глаз может вызвать сильную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару, когда температура воздуха выше 25-30°С.
5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. К сожалению, отечественный бензин не отличается идеальной чистотой, и это вызвано не только исходным качеством топлива, но и плохими условиями транспортировки и хранения.

Очевидно, что результатом плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

По регламенту очиститель на карбюраторных системах необходимо менять каждые 10 тыс. км пробега автомобиля, а на инжекторных — каждые 20 тыс. км. С учетом вышеизложенных рекомендаций по чистоте топлива срок замены целесообразно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Причины неисправности топливного фильтра ВАЗ 2109/2114/2115

Как было написано выше, причинами неисправности очистителя является грязное топливо, которое заливается в баки автомобилей на российских АЗС. Высокое содержание смол в бензине губительно действует на все системы силовой установки автомобиля и форсунки. От этого забиваются топливопроводы. Если в топливе присутствует вода, это способствует появлению коррозии, повреждаются элементы системы, происходят поломки в цилиндро-поршневой группе и т. д.

Одной из наиболее распространенных неисправностей фильтра является утечка. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина протечки связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр подтекает из-за наличия грязи внутри, то такой элемент лучше заменить. Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то нужно откачать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Для вытеснения избыточного давления из системы необходимо нажать на золотник

Перед сбросом давления автомобиль необходимо поставить на ручник и включить нейтраль.

На автомобилях ВАЗ, у которых очиститель закреплен на защелках, причина неисправности может крыться в другом. Защелка может просто сломаться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены с обеих сторон фильтра

Так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — это всегда проблема, так как найти ее отдельно в продаже просто невозможно. Можно, конечно, приобрести трубки в собранном виде, но они продаются комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая идет в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один распространенный дефект – фильтр не заполняется топливом, либо это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух выбрасывается, как упоминалось выше, через золотник.

Если на ВАЗ нет специального золотника, то воздух легко выгнать, сняв шланг подачи топлива, и дать двигателю выработать остатки топлива. Затем шланг вставляется на место, и в систему вручную закачивается бензин.

Грязный фильтр не всегда требует замены. В некоторых случаях, особенно когда очиститель был доставлен относительно недавно, можно попробовать его почистить. Делается это так: фильтр продувается потоком воздуха от компрессора. Процедуру можно провести на любом СТО или предприятии, где есть воздушный компрессор. Также можно поинтересоваться у знакомых водителей КамАЗа или ЗиЛа, у чьих грузовиков есть компрессор с возможностью стравливания воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана забитыми или изношенными уплотнительными манжетами;
• из-за ржавчины внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за воздушной пробки, образовавшейся в системе из-за избыточного давления.

Своевременный и грамотный уход за фильтром продлит срок службы вашего автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

Как известно, автомобили ВАЗ 2109 могут комплектоваться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или внепланово менять топливный фильтр.

Любая деталь автомобиля имеет определенный уровень качества. Увы, это уже не советские времена, когда качество деталей контролировалось государством. Сегодня в роли регулятора выступает национальный дилер. Но его больше интересует финансовая выгода, чем соответствие стандартам качества. Отсюда и внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайским товарам немного изменилось в лучшую сторону. Но все же большая часть поставляемых оттуда запчастей – это подделки под известные европейские бренды или просто местный товар, стандарты качества которого далеки даже от отечественных

Большинство магазинов автозапчастей нацелены на максимальную финансовую выгоду. Они находят поставщиков с самыми низкими ценами, покупают запчасти и продают нам. При этом мало кто проверяет качество приобретаемого товара. Сегодня найти подделку или низкосортный товар не составляет труда даже в проверенных магазинах автозапчастей.

Фильтр перегружен топливом

Такая ситуация случается не часто, но ее не следует исключать как вероятную причину преждевременной замены устройства.

Неправильная или неподходящая установка

Иногда владелец автомобиля покупает качественные детали, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Учитывая разновидность заправок в нашей стране, все прекрасно понимают, что на дешевых заправках продают плохой бензин. Соответственно, из-за множества примесей срок службы фильтра не может достигать заявленного. Он просто не справляется с нагрузками, которые обеспечивает низкосортное топливо.

Существует несколько способов определить, что вы приобрели некачественный или поддельный топливный фильтр:

• Мощность двигателя упала;
• Мотор плохо тянет;
• Оборот падает;
• Двигатель внезапно глохнет после включения зажигания и т.п.

Замена на форсунке

Топливный фильтр – устройство, отвечающее за качество топлива, подаваемого из бака в двигатель.

Установка

Устройство находится между двигателем и насосом и корректирует состав топлива, отфильтровывая мусор и примеси. Если по тем или иным причинам фильтр перестал исправно выполнять свои функции, его следует немедленно заменить.

Чтобы поменять устройство на ваз 2109 инжектор, следуйте алгоритму.

1. Убедитесь, что двигатель полностью остыл. Не работайте на горячем двигателе.
2. Слить весь бензин из системы.
3. Проверьте, есть ли под рукой огнетушитель или другие средства пожаротушения.
4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически могло бы вызвать пожар.
5. Поднимите капот, снимите минус с аккумулятора.
6. Снимите хомут со шланга подачи и возврата топлива.
7. Отсоедините все шланги к фильтру. Обязательно поднимите их или даже заткните чем-нибудь подручным. В противном случае остатки топлива будут выливаться на силовой агрегат, пол.
8. Возьмите в руки новый фильтр, проверьте, где расположены метки, указывающие на подсоединение подводящего и отводящего шлангов. Не путайте их.
9. Перед подсоединением трубок проверьте, действительно ли из них вышел весь бензин.
10. Подсоедините шланги к новому фильтрующему устройству.
11. Наденьте новые хомуты. В основном они одноразовые, поэтому лучше заменять их новыми при каждой смене фильтра.
12. Проверьте узел на наличие утечек.
13. Замените минусовую клемму аккумулятора, закройте капот и включите зажигание.
14. Убедитесь, что ваш инжекторный двигатель работает правильно.

Демонтаж устройства

Замена на карбюраторе

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, то здесь процедура замены топливного фильтра будет немного отличаться.

Инструкция выглядит следующим образом:

• Ослабьте фиксирующую скобу со стороны двигателя;
• Отсоедините шланг от очистителя топлива. Скорее всего, в трубах останется небольшое количество топлива, так что будьте осторожны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым топливным очистителем, проверьте направление стрелки на приборе. Он должен совпадать с направлением движения топлива – в сторону насоса;
• Затяните крепежные хомуты;
• Закачать немного бензина в очиститель топлива, так как в настоящее время он сухой. Это делается с помощью топливного насоса. Нажмите пару раз на его рычаг, после чего фильтр начнет заполняться топливом;
• Завести машину, проверить наличие следов утечек топлива.

Безопасность

Независимо от типа двигателя на вашем ВАЗ 2109, процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

1. Никогда не курите во время ремонта топливной системы. Потерпи. Мы не рекомендуем выходить на улицу, чтобы курить. Ваша одежда может быть маслянистой, пропитанной топливом. Малейший уголь и проблем не избежать.
2. Всегда держите огнетушитель рядом с машиной. При замене очистителя топлива положите его рядом с собой. Полезная мера, спасшая не одного человека и не одну машину.
3. Избегайте попадания топлива в глаза. Лучше всего носить защитные очки.
4. Выполняйте работы с топливной системой только в хорошо проветриваемых помещениях. Если ремонт производится зимой, лучше одеться потеплее и открыть ворота гаража.
5. Не меняйте фильтр вне помещения в сильную жару. Даже высокая температура воздуха, прямые солнечные лучи могут стать источником возгорания.
6. Работать с топливной системой можно только при полностью остывшем двигателе.

Огнетушитель — всегда под рукой

Согласно инструкции по эксплуатации топливный очиститель на инжекторном ВАЗ 2109 следует менять каждые 20 тысяч километров. На самом деле, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то фильтр рекомендуется менять каждые 10 тысяч километров. На практике около 7 тысяч километров.

Замена этого устройства — достаточно простая задача, с которой справится даже новичок. Самый важный момент – соблюдение мер безопасности.

Нет комментариев

Написать комментарий

Нажмите здесь, чтобы отменить ответ.

Все о ваз 2109

Как снять и почистить форсунки на ВАЗ 2109 (форсунка)?

Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Ни для кого не секрет, что двигатель является основным узлом всего автомобиля. От его характеристик зависит ваша способность управлять автомобилем, потреблять оптимальное количество топлива и многое другое. Но перегрев — очень распространенная ситуация, при которой многие совершают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор – это составная часть выхлопной системы, осуществляющая процесс отведения выхлопных газов от цилиндров силового агрегата в выхлопную трубу.

Очистка топлива необходима для нормальной работы двигателя автомобиля и увеличения срока его службы. Двигатель должен получать очищенное от различных примесей и загрязнений топливо. С этой целью принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109и 99, 2114 и 2115 будут рассмотрены ниже.

Фильтры, предназначенные для различных силовых установок, устанавливаются на автомобили ВАЗ перечисленных моделей. Делятся на два типа: грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

Фильтр грубой очистки ВАЗ находится внутри топливного насоса

Фильтры карбюраторных систем изготавливаются из прочного и прозрачного материала, как правило, пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходный материал. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь их помещают любой из этих материалов: войлок, войлок или бумагу.

Для систем впрыска автомобилей ВАЗ уже нужна очистка значительно более высокого значения. Поэтому и фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки применяют пластинчато-щелевые, сетку и ленту, которые задерживают мусор, попадающий в топливо. Наоборот, в ФТО используются элементы из пористых материалов.

Какой лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь требуемое качество очистки. Поэтому лучшим можно назвать тот, у которого пропускная способность не ниже 5-7 мк (инжектор) и 15 мк (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально согласовать с сотрудником сервисного центра стоимость процедуры, согласовать время и т.д. Как правило, цена замены начинается от 700 рублей и не выходит за черту от 1000-1200 руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторной и карбюраторной системах они расположены в разных местах.

Расположение фильтра на карбюраторных ДВС

На карбюраторных ВАЗах очиститель топлива находится под капотом. Устанавливается под тормозной бачок (основной), фиксируется 2-мя хомутами.

Фильтр карбюратора ВАЗ находится под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ФТО устанавливается под автомобилем, за глушителем. Монтируется в виде картриджа в топливопроводе. Для его осмотра или демонтажа приходится поднимать автомобиль на эстакаду или яму.

на данные модификации ВАЗ может производиться своими руками. Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена карбюратора на автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

1. Сначала ослабляются хомуты, которые расположены с обеих сторон фильтра (сначала тот, что ближе к двигателю, потом другой).
2. Затем топливные шланги отсоединяются.

Для снятия фильтра тонкой очистки ослабьте хомуты и снимите оба топливных шланга

Таким образом, вы легко и просто сможете снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов начало вытекать топливо, срочно закрыть отверстие заглушкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого следующим образом:

• найти стрелку на фильтре;

Стрелка на фильтре должна смотреть на топливный насос

• поставить так, чтобы стрелка смотрела на топливный насос.

В конце не забудьте затянуть хомуты.

Если металлические хомуты изношены, плохо фиксируют шланги, винты проворачиваются, их лучше заменить. Хомуты недорогие (20-30 рублей).

Осталось закачать топливо в фильтр, ибо новый элемент будет сухой. Накачка производится вручную. Нажмите пару раз на рычаг топливного насоса. Посмотрите заодно и на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ваз 2109

Замена на инжекторных автомобилях ваз 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр расположен в другом месте. Процесс замены также отличается, в первую очередь, тем, что автомобиль необходимо поднять на яму или эстакаду.

• снять хомут, удерживающий фильтр;
• ослабить болты крепления очистителя ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами

• перед снятием фильтра нужно запомнить направление стрелки указывающей направление движения бензина в трубах.

Уплотнительные кольца фильтра надо проверить

Затем можно поставить новый фильтр:

• соединить оба штуцера, затянуть;
• затяните болты хомута;
• запустите двигатель и дайте ему поработать 2-3 минуты, чтобы проверить наличие утечек.

Затяжку необходимо производить с учетом правил момента затяжки гаечных соединений. Перетягивание креплений может привести к негативным последствиям.

Если обнаружена течь, то сильнее затянуть гайку в месте вытекания топлива.

Очиститель топлива грубой очистки или СГО меняется следующим образом:

• задний диван автомобиля откидывается из салона;
• открывается доступ к этому люку;

Доступ к лючку бензонасоса на инжекторных ВАЗ открывается откидыванием заднего дивана

• головкой на 10 откручиваем все гайки по кругу;
• защелки и соединения удалены;

Эти соединения на крышке топливного насоса необходимо снять

• получает топливный насос;

Топливный насос впрыска ВАЗ в снятом виде

• Фильтр расположен в его нижней части, оттуда он вынимается.

Крупная сетка находится внизу топливного насоса

Процесс замены СГО аналогичен для ВАЗ с карбюратором и инжектором.

Меры предосторожности

1. Не работайте в закрытом со всех сторон помещении. Должна быть обеспечена вентиляция.
2. Категорически запрещается курить, так как при работе с топливной системой любая искра может привести к тяжелым последствиям.
3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или на слизистые оболочки глаз может вызвать сильную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару, когда температура воздуха выше 25-30°С.
5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через через сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. К сожалению, отечественный бензин не отличается идеальной чистотой, и это вызвано не только исходным качеством топлива, но и плохими условиями транспортировки и хранения.

Очевидно, что результатом плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

По регламенту очиститель на карбюраторных системах необходимо менять каждые 10 тыс. км пробега автомобиля, а на инжекторных — каждые 20 тыс. км. С учетом вышеизложенных рекомендаций по чистоте топлива срок замены целесообразно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Как было написано выше, причинами неисправности очистителя является грязное топливо, которое заливается в баки автомобилей на российских заправках. Высокое содержание смол в бензине губительно действует на все системы силовой установки автомобиля и форсунки. От этого забиваются топливопроводы. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, возникновению поломок в цилиндро-поршневой группе и т.д.

Одна из самых частых неисправностей фильтра связана с негерметичностью. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина протечки связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр подтекает из-за наличия грязи внутри, то такой элемент лучше заменить. Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то нужно откачать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Для вытеснения избыточного давления из системы необходимо нажать на золотник

Перед сбросом давления автомобиль необходимо поставить на ручник и включить нейтраль.

На автомобилях ВАЗ, у которых очиститель закреплен на защелках, причина неисправности может скрываться в другом. Защелка может просто сломаться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены с обеих сторон фильтра

Так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — это всегда проблема, так как найти ее отдельно в продаже просто невозможно. Можно, конечно, приобрести трубки в собранном виде, но они продаются комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая идет в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один распространенный дефект – фильтр не заполняется топливом, либо это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух выбрасывается, как упоминалось выше, через золотник.

Если на ВАЗ нет специального золотника, то воздух легко выгнать, сняв шланг подачи топлива, и дать двигателю выработать остатки топлива. Затем шланг вставляется на место, и в систему вручную закачивается бензин.

Грязный фильтр не всегда требует замены. В некоторых случаях, особенно когда очиститель был доставлен относительно недавно, можно попробовать его почистить. Делается это так: фильтр продувается потоком воздуха от компрессора. Процедуру можно провести на любом СТО или предприятии, где есть воздушный компрессор. Также можно поинтересоваться у знакомых водителей КамАЗа или ЗиЛа, у чьих грузовиков есть компрессор с возможностью стравливания воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана забитыми или изношенными уплотнительными манжетами;
• из-за ржавчины внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за воздушной пробки, образовавшейся в системе из-за избыточного давления.

Своевременный и грамотный уход за фильтром продлит срок службы вашего автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

• Печать

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — учитель.

Категории статей

Новые вопросы

Самые популярные

Топ 5 (по голосам)

1. главная
2. Артикул
3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
4. Замена топлива. Замена топлива.

Категории товаров

По регламенту замена топливного фильтра на автомобилях Ваз-2710 Приора, Ваз-2110-2111-2112, Ваз-2113-2114-2115 и Ваз-21099 с инжектором должна производиться через каждые 30 000 км пробега. ..Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить хотя бы на 10 000 км. И менять топливный фильтр каждые 20 000 км. Хуже топливной системы автомобиля от этого точно не будет. Некоторые, уже имеющие горький опыт устранения проблем, виновником которых был забитый топливный фильтр, меняют его каждые 10 тысяч километров. А на вопрос — «Почему так рано?» Обычно отвечают — «В таком случае лучше перестраховаться!» И с ними не поспоришь))). Ни для кого не секрет, что бензиновый фильтр напрямую влияет на срок службы топливного насоса и форсунок. Поэтому лучше не забывать о его существовании и регулярно менять. В противном случае риск попасть на замену недорогого ТНВД или чистку/промывку форсунок возрастает в разы!

Запасные части. На автомобили ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются топливные фильтры двух типов — с резьбой и на клипсе. Поэтому, прежде чем совершить покупку фильтра, необходимо залезть под машину и определиться, какой фильтр установлен на вашем автомобиле. Если кто не знает где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114-2115, ВАЗ-21099 находится топливный фильтр, то подскажу. Бензиновый (топливный) фильтр на вышеуказанных машинах расположен рядом, точнее, за топливным баком (см. фото 1).

Артикул топливного фильтра с резьбой (гайками) — 2112-1117010-01 (см. фото 2). Каталожный номер бензофильтра с зажимами — 2123-1117010 (см. фото 3). При покупке топливного фильтра с резьбой проверяем, идут ли в комплекте с ним медные или резиновые уплотнительные шайбы или кольца (фото 4). Так как шайбы/кольца имеют свойства изнашиваться, рваться, деформироваться и теряться. И установить их снова будет невозможно. А без них бензин будет течь в месте соединения штуцера с фильтром. Поэтому о таких мелочах, как уплотнительные шайбы, стоит подумать заранее.

И по маркам производителей… Как говорится, кому можно доверить процесс очистки топлива для любимой машины))). Советую покупать топливные фильтры таких производителей: BIG (GB-320, GB-302), Невский фильтр, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT… Вот такая получилась ТОП-8 😉

Инструмент. Выбор средства зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле. Для замены фильтра тонкой очистки топлива 2123-1117010 (топливный фильтр на клипсе) Вам потребуются: накидной или торцевой ключ на 10, емкость для сбора бензина, ВД-40, чистая тряпка. Для успешной замены бензинового фильтра 2112-1117010-01 (резьбовой топливный фильтр) понадобится еще немного инструмента: ключи рожковые на 17 и 19, накидной или торцевой ключ на 10, щетка по металлу, ВД-40, емкость для сбора бензина, чистая тряпка.

Работы по замене топливного фильтра на ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 проводятся на подъемнике или смотровой яме!

Фотоотчет с описанием замены топливного (бензинового) фильтра автомобилей Ваз-2110 -2111 -2112, Ваз-2113 -2114 -2115, Ваз-2710 Приора, Ваз-21099 инжектор:

Снимаем минусовую клемму с батарея. Берем под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем их ВД-40 (фото 5, 6, 7).

Если топливные шланги крепятся к фильтру через резьбовые соединения, то ключами на 17 и 19 ослабьте затяжку гаек (фото 8). После этого можно открутить стяжной болт хомута топливного фильтра (фото 9).

После этого можно окончательно открутить штуцеры топливного шланга. Подставляем емкость, так как из шлангов и самого фильтра потечет бензин. Снимите фильтр.

Если фильтр крепится клипсами, то процесс пойдет гораздо проще и быстрее. Откручиваем прижимной болт хомута (фото 10). И, сжав пластиковые хомуты на штуцерах (если усилий пальцев недостаточно, то для сжатия хомутов можно использовать специальные пассатижи), стягиваем шланги с фильтра (фото 11). Снова подставляем емкость для сбора бензина. Снимите фильтр.

Также существует еще один вид крепления штуцеров топливного шланга к фильтру — хомуты из пружинных скоб (фото 12). Обычно с ними проблем не возникает (не ржавые гайки крутить). Нажал на скобу — стянул шланг. Это просто.

Теперь осталось правильно установить топливный фильтр на рабочем месте. Правильно — это значит установить фильтр так, чтобы стрелка на нем была направлена ​​в сторону движения топлива.

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 и Ваз-2710 Приора стрелка на топливном фильтре должна указывать на правую сторону автомобиля (фото 13).

На автомобилях Ваз-2113, Ваз-2114, Ваз-2115 и Ваз-21099 стрелка форсунки на бензиновом фильтре должна указывать на левую сторону автомобиля (фото 14).

Устанавливаем топливный фильтр в монтажный хомут. После этого к нему подсоединяем штуцеры топливных трубок.

При установке фильтра с резьбовым соединением не забудьте надеть на шланги новые (или старые, если они в хорошем состоянии) уплотнительные шайбы. Затягиваем гайки и прижимной болт хомута.

На топливном фильтре с зажимами штуцеры надеваются на фильтр до щелчка. Потом можно попробовать стянуть шланг с фильтра. Если не получилось, значит фитинг закреплен правильно. Такую же процедуру установки/проверки проводим со вторым фитингом. Затем затяните зажимной болт.

Дальше остается только поставить минусовую клемму на аккумулятор, повернуть ключ зажигания до срабатывания бензонасоса. Загрузить систему. И запустите двигатель. Затем проверьте соединения и сам топливный фильтр на наличие утечек бензина. Особое внимание уделите резьбовым соединениям. При необходимости слегка подтяните гайку топливного шланга. С накладными фильтрами проблем обычно не возникает. Но все же нужно проверить.

После проверки работа по замене топливного (бензинового) фильтра на Ваз 2113, Ваз-2114, Ваз-2115, Ваз 2110, Ваз-2111, Ваз-2112, Ваз-2710 Приора, Ваз-21099 инжектор будет завершена.

Ряд неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 напрямую связаны со степенью загрязнения сетчатого топливного фильтра на заборе топлива в бензобаке. Он расположен на дне топливозаборной трубки и состоит из мелкой сетки.

Многим знакома ситуация, когда ни как не удается победить при нажатии на педаль газа, нестабильность, перебои в работе двигателя до упора. Уже несколько раз карбюратор заменен, все заменено, угол зажигания отрегулирован и система зажигания полностью перебрана, но толку нет, или принятые меры помогают лишь временно.

В данной ситуации следует обратить внимание на сетчатый топливный фильтр топливозаборника в бензобаке автомобиля. Многие просто не подозревают о его существовании, одни забывают о нем, другие неправильно чистят. И зря, так как этот фильтр является форпостом всей топливной системы автомобиля в процессе очистки поступающего в двигатель бензина. Снижает (или прекращает) его засорение в карбюраторе и далее в двигатель автомобиля. А это как раз и приводит к проблемам в его работе в разных режимах, в том числе и «плавающих» (которые то появляются, то исчезают).

Особенности очистки топливной сетки фильтра топливозаборника в бензобаке автомобилей ВАЗ 2108, 2109, 21099

• Снятие топливозаборника

• Снять сетчатый топливный фильтр с патрубка впуска топлива

С усилием отодвигаем его вниз от трубки забора топлива.

• Очистка топливного фильтра

Берем зубную щетку, немного ацетона и тщательно чистим все ячейки фильтрующей сетки. Периодически осматривайте фильтр при свете, чтобы оценить степень очистки, так как визуально даже грязный фильтр может казаться чистым. На свету сразу видны клетки, забитые отложениями и чистые.

После процедуры очистки продуйте фильтр сжатым воздухом с помощью компрессора или обычного колесного насоса.

• Чистим трубку топливозаборника

Промываем бензином или ацетоном и продуваем сжатым воздухом. Попутно прочищаем трубку слива топлива в бак («обратка»). После очистки проверяем легкость прохождения воздуха по трубкам, дуя в них ртом.

Устанавливаем топливозаборник обратно в топливный бак, подключаем к нему трубки и провода.

Примечания и дополнения

— Прочистив фильтр на топливозаборнике, следует обратить внимание на чистоту всей топливной системы двигателя автомобиля. Очистите и при необходимости замените

Где находится топливный фильтр ВАЗ 2109. Замена воздушного фильтра на инжекторном двигателе

Чтобы произвести замену, необходима автояма. Работы следует проводить в хорошо проветриваемом помещении или на открытом воздухе (но не в жаркую погоду!), вдали от источников открытого огня (разумеется, во время работы также нельзя курить).

Топливный фильтр расположен под автомобилем сразу за топливным баком перед выхлопной трубой. Для его снятия необходимо ослабить усилие затяжки болта, стягивающего удерживающую скобу:

Ослабив скобу, необходимо открутить два штуцера впускного и выпускного трубопроводов. Для того, чтобы открутить гайки, необходимо сначала установить один ключ «на 19» на гайку, расположенную на корпусе фильтра, а затем вторым таким же ключом открутить накидную гайку трубы, как показано на рисунке ниже:

Перед снятием фильтра запомните, как расположен указатель направления подачи топлива, и будьте осторожны при его снятии — топливо может вылиться из системы. Выньте старый фильтр. При установке нового фильтра необходимо ориентироваться на указатели на его поверхности:

Обратите внимание, что при неправильной установке топливо не будет поступать в трубопровод. Также обратите внимание на наличие уплотнительных колец. Требуется их установка. В противном случае будут протечки.

Установите фильтр в обратном порядке. После установки фильтра запустите двигатель и осмотрите фильтр на наличие капель топлива. При возникновении утечек топлива проверьте уплотнения штуцеров трубопроводов или затяжку гаек.

Поощрение:

Как известно, автомобили ВАЗ 2109 могут комплектоваться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или внепланово менять топливный фильтр.

Существует несколько способов определить, что вы приобрели некачественный или поддельный топливный фильтр:

• Мощность двигателя упала;
• Мотор плохо тянет;
• Оборот падает;
• Двигатель внезапно глохнет после включения зажигания и т. п.

Замена на форсунке

Топливный фильтр – устройство, отвечающее за качество топлива, подаваемого из бака в двигатель.

Устройство располагается между двигателем и насосом и регулирует состав топлива, отфильтровывая мусор и примеси. Если по тем или иным причинам фильтр не работает должным образом, его следует немедленно заменить.

Чтобы поменять устройство на ВАЗ 2109 инжектор, следуйте алгоритму.

1. Убедитесь, что двигатель полностью остыл. Не работайте на горячем двигателе.
2. Слить весь бензин из системы.
3. Проверьте, есть ли под рукой огнетушитель или другие средства пожаротушения.
4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически могло бы вызвать пожар.
5. Поднимите капот, снимите минус с аккумулятора.
6. Снимите хомут со шланга подачи и возврата топлива.
7. Отсоедините все шланги к фильтру. Обязательно поднимите их или даже заткните чем-нибудь подручным. В противном случае остатки топлива будут выливаться на силовой агрегат, пол.
8. Возьмите в руки новый фильтр, проверьте, где расположены метки, указывающие на подсоединение подводящего и отводящего шлангов. Не путайте их.
9. Перед подсоединением трубок проверьте, действительно ли из них вышел весь бензин.
10. Подсоедините шланги к новому фильтрующему устройству.
11. Наденьте новые хомуты. В основном они одноразовые, поэтому лучше заменять их новыми при каждой смене фильтра.
12. Проверьте узел на наличие утечек.
13. Замените минусовую клемму аккумулятора, закройте капот и включите зажигание.
14. Убедитесь, что ваш инжекторный двигатель работает правильно.

Замена на карбюраторе

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, то здесь процедура замены топливного фильтра будет немного отличаться.

Инструкция выглядит следующим образом:

• Ослабьте фиксирующий зажим со стороны двигателя;
• Отсоедините шланг от очистителя топлива. Скорее всего, в трубах останется небольшое количество топлива, так что будьте осторожны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым топливным очистителем, проверьте направление стрелки на приборе. Он должен совпадать с направлением движения топлива – в сторону насоса;
• Затяните крепежные хомуты;
• Закачать немного бензина в очиститель топлива, так как в настоящее время он сухой. Это делается с помощью топливного насоса. Нажмите пару раз на его рычаг, после чего фильтр начнет заполняться топливом;
• Завести машину, проверить наличие следов утечек топлива.

Перед возвратом минуса на аккумулятор и запуском двигателя убедитесь, что нигде нет следов утечки бензина, он случайно не пролился из шлангов на силовой агрегат, пол. Малейшая искра и высокая температура могут спровоцировать возгорание, а затем и более тяжелые последствия.

Безопасность

Независимо от типа двигателя на вашем ВАЗ 2109, процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

1. Никогда не курите во время ремонта топливной системы. Потерпи. Мы не рекомендуем выходить на улицу, чтобы курить. Ваша одежда может быть маслянистой, пропитанной топливом. Малейший уголь и проблем не избежать.
2. Всегда держите огнетушитель рядом с машиной. При замене очистителя топлива положите его рядом с собой. Полезная мера, спасшая не одного человека и не одну машину.
3. Избегайте попадания топлива в глаза. Лучше всего носить защитные очки.
4. Выполняйте работы с топливной системой только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
5. Не меняйте фильтр вне помещения в сильную жару. Даже высокая температура воздуха, прямые солнечные лучи могут стать источником возгорания.
6. Работать с топливной системой можно только при полностью остывшем двигателе.

Согласно инструкции по эксплуатации очиститель топлива на инжекторных ВАЗ 2109 следует менять каждые 20 тысяч километров. На самом деле, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то фильтр рекомендуется менять каждые 10 тысяч километров. На практике около 7 тысяч километров.

Замена топливного и воздушного фильтров на автомобиле ВАЗ 2109 очень простая операция и занимает около 15-20 минут. Многие из читателей могут сказать, что такая статья не нужна, так как и так все понятно. Однако все мы что-то делаем впервые. И нет ничего зазорного, когда не знаешь, что делать и впервые видишь это на компьютерной картинке.
Начнем с Воздушный фильтр ВАЗ 2109 . Его замена требуется каждые 10000 -15000 км пробега. Ну а если ездить по пыльным проселкам, то и раньше. Воздушный фильтр ВАЗ 2109 предназначен для очистки воздуха перед приготовлением горючей смеси в карбюраторе. Несвоевременная замена воздушного фильтра может привести к засорению карбюратора и преждевременному износу двигателя. Он расположен сверху карбюратора ВАЗ 2109.

Чтобы добраться до него, нужно просто открутить гайку на крышке воздушного фильтра. Отщелкиваем четыре защелки по краям крышки и снимаем ее. А вот ВАЗ 2109сам фильтр.

Если у Вас воздушный фильтр в масле, то это может быть по следующей причине: выход вентиляции картерных газов соединен с отверстием в корпусе воздушного фильтра. То есть несгоревшие газы из картера двигателя подаются обратно на сжигание, тем самым снижая выбросы в атмосферу и несколько повышая КПД двигателя ВАЗ 2109. Но если масло попадает туда с газами, то поступают следующим образом: отверстие в воздуховоде ВАЗ 2109 корпус фильтра закрывается пробкой от шампанского (она туда помещается идеально), а к выходу картера подсоединяется шланг подходящего диаметра.

Другой конец этого шланга, простите, висит в воздухе. Длину шланга обычно выбирают от 30 до 50 сантиметров. Таким образом, картер ВАЗ 2109 будет вентилироваться и фильтр ВАЗ 2109 не будет в масле.
Вынимаем старый фильтр. Если под ней или по краям на крышке остались пятнышки (чаще всего это мошки, мухи, комочки земли), то их нужно аккуратно удалить. Только следите, чтобы они не попали в карбюратор. Почистив посадочное место, просто ставим новую ВАЗ 2109фильтровать по нему.

Можно смазать его резинки сверху и снизу машинным маслом, чтобы воздух не просачивался между крышкой и фильтром. Надеваем крышку, защелкиваем защелки, ставим на место и затягиваем гайкой. Поздравляем, вы поменяли воздушный фильтр ВАЗ 2109.

Теперь займемся Фильтр топливный ВАЗ 2109 … Фильтр топливный предназначен для очистки бензина поступающего из бензобака в карбюратор. Бензин необходимо фильтровать из-за наличия в нем мелкого мусора: коррозия бензобака, некачественный бензин на заправке и т.д. Меняется каждые 10 000 км, но учитывая низкое качество местного бензина, лучше менять каждые 7000км. Он находится под главным тормозным цилиндром.

Топливный фильтр ВАЗ 2109 крепится к шлангам двумя хомутами.

1) Сначала ослабьте хомут со стороны двигателя.

Отсоединяем старый фильтр ВАЗ 2109

2) Затем стягиваем шланг с фильтра. После снятия шланга со стороны двигателя с фильтра бензин из фильтра будет поступать обратно в бензобак. А из снятого шланга тоже может пролиться бензин из бензонасоса.
3) Затем ослабляем хомут и снимаем шланг со стороны бензобака. Вот ВАЗ 2109топливный фильтр в ваших руках. При ближайшем рассмотрении видно, сколько в нем мусора.

Фильтр топливный ВАЗ 2109 снят

4) Берем в руки новый топливный фильтр. Находим на нем стрелку: стрелка указывает направление движения бензина. Ставим фильтр так, чтобы стрелка указывала на бензонасос ВАЗ 2109.

5) Затягиваем хомуты. Сделанный. Теперь нужно закачать бензин в фильтр, так как он еще сухой. Делается это с помощью топливного насоса. Несколько раз нажав на его рычаг, наблюдаем, как топливный фильтр заполняется бензином.

Ну вот и все, воздушный и топливный фильтры ВАЗ 2109 заменены.

Системы впрыска топлива и карбюратора ВАЗ 2109-2108 сильно отличаются, поэтому процедура замены многих деталей может кардинально отличаться. То же самое относится и к замене воздушного фильтра. Конечно, все это делается очень просто и сложностей с этим сервисом не возникнет, но порядок выполняемых действий уже другой.

Во-первых, стоит отметить, что на ВАЗ 2109инжекторный двигатель -2108, для замены воздушного фильтра нужна только крестовая отвертка, больше никаких инструментов под рукой иметь не нужно.

Итак, открываем капот автомобиля и отсоединяем штекер питания от датчика массового расхода воздуха:

Затем откручиваем 4 болта, которыми крепится верхняя крышка кожуха:

После того, как все они были откручены, вы можно поднять крышку и вынуть оттуда старый фильтр:

После того, как старый фильтр будет снят, необходимо тщательно вытереть пыль внутри корпуса, и только потом устанавливать новый элемент! Обратите внимание, что ребра должны быть направлены в сторону автомобиля, как показано на фото выше.

Установка осуществляется в обратном порядке и не займет более 3 минут. Не забывайте производить замену не реже одного раза в 30 000 км, хотя в пыльных условиях (сельская местность) можно делать это в два раза чаще. Цена на эти расходные материалы достаточно низкая, так что экономить на этом не стоит!

Как поменять топливный фильтр ваз 2109 инжектор. Поменять воздушный фильтр на инжекторном моторе

Система питания ваз 2109-2108 инжекторная и карбюраторная сильно отличаются, поэтому процедура замены многих деталей может кардинально отличаться. То же самое относится и к замене воздушного фильтра. Конечно, все это делается очень просто и никаких сложностей с этим сервисом не возникнет, но порядок выполнения действий уже другой.

Во-первых, стоит отметить, что на инжекторном двигателе ВАЗ 2109-2108 для замены воздушного фильтра понадобится только крестовая отвертка, других инструментов под рукой нет.

Итак, открываем капот автомобиля и отсоединяем штекер питания от датчика массового расхода воздуха:

Затем откручиваем 4 болта, которыми крепится верхняя крышка кожуха:

После того, как все они открутив, можно приподнять крышку и снять ее оттуда. старый фильтр:

После того, как старый фильтр будет снят, необходимо тщательно протереть пыль внутри корпуса, и только потом устанавливать новый элемент! Обратите внимание, ребра должны быть направлены в сторону автомобиля, как это хорошо видно на фото выше.

Установка осуществляется в обратном порядке и не займет более 3 минут. Не забывайте производить замену не реже, чем каждые 30 000 км, хотя в условиях, когда много пыли (загородная местность), можно делать это в два раза чаще. Цена на эти расходники достаточно низкая, поэтому экономить на нем не стоит!

Очистка топлива необходима для нормальной работы автомобильного двигателя и увеличения ресурса его работы. В двигатель необходимо подавать топливо, очищенное от различных примесей и загрязнений. С этой целью принято устанавливать топливные фильтры. О том, как с ними работать на ВАЗ 2109 и 99, 2114 и 2115, пойдет речь ниже.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Делятся на два типа: грубой очистки (сетка в топливном насосе) и тонкой очистки ФТО (отдельный фильтр).

Фильтр грубой очистки ВАЗ находится внутри топливного насоса

Фильтры, предназначенные для карбюраторных систем, изготавливаются из прочного и прозрачного материала, как правило, пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходный материал. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь их помещают любой из этих материалов: войлок, войлок или бумагу.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей ценности. Поэтому и фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки применяют пластинчато-щелевые, сетки и ленты, которые улавливают помет в топливе. Напротив, PFT использует элементы из пористых материалов.

Какой лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь требуемое качество очистки. Поэтому лучшим можно назвать очиститель, пропускная способность которого не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30–50 минут в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально договариваться с сотрудником сервисного центра о стоимости процедуры, согласовать время и т.д. Как правило, цена замены начинается от 700 рублей и не переходит рубеж 1000- 1200 руб.

Цена самого топливного фильтра ВАЗ не превышает 200–600 руб.

Где находятся очистители?

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторной и карбюраторной системах они расположены в разных местах.

Расположение фильтра на карбюраторных ДВС

На карбюраторных ВАЗах очиститель топлива находится под капотом. Устанавливается под тормозной бачок (основной), фиксируется 2-мя хомутами.

Фильтр для карбюратора ВАЗ находится под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ФТО устанавливается под автомобилем, сзади около глушителя. Монтируется в виде картриджа в топливопроводе. Для его осмотра или демонтажа приходится поднимать машину на эстакаду или яму.

Как заменить фильтр грубой и тонкой очистки топлива на ВАЗ 2109/2114/2115

Замена на этих модификациях ВАЗ может производиться своими руками. Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали в целом, акцентировать внимание на нюансах.

Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

1. Сначала ослабляются хомуты, которые расположены с обеих сторон фильтра (сначала одна ближе к двигателю, потом другая).
2. Затем топливные магистрали отсоединяются.

Для снятия фильтра тонкой очистки необходимо ослабить хомуты и снять оба топливных шланга

Таким образом можно легко и просто снять фильтр на карбюраторных ВАЗах.

Если при снятии шлангов начинает вытекать топливо, немедленно закройте отверстие заглушкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого следующим образом:

• найти стрелку на фильтре;

Стрелка на фильтре должна указывать на топливный насос.

• поставить так, чтобы стрелка смотрела на бензонасос.

В конце не забудьте затянуть хомуты.

Если металлические хомуты изношены, шланги плохо закреплены, винты прокручиваются, лучше их заменить. Хомуты недорогие (20-30 рублей).

Осталось закачать топливо в фильтр, ибо новый элемент будет сухой. Накачка производится вручную. Нажмите пару раз на рычаг топливного насоса. Заодно посмотрите на фильтр — вы должны увидеть, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с инжекторными системами топливный фильтр находится в другом месте. Процесс замены также отличается, в первую очередь, тем, что автомобиль нужно поднять на яму или эстакаду.

• снять хомут, удерживающий фильтр;
• ослабить болты крепления очистителя ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами.

• перед снятием фильтра нужно запомнить направление стрелки указывающей направление движения бензина в трубах.

Необходимо проверить уплотнения фильтра

Затем можно установить новый фильтр:

• соединить оба штуцера, затянуть;
• затянуть зажимные болты;
• запустите двигатель и дайте ему поработать 2-3 минуты для проверки герметичности.

Затяжку необходимо производить с учетом правил затяжки гаечных соединений. Если перетянуть крепления, это может привести к негативным последствиям.

Если обнаружена течь, то сильнее затянуть гайку в месте вытекания топлива.

Очиститель топлива грубой очистки или СГО меняется следующим образом:

• задний диван автомобиля откидывается из салона;
• открывается доступ к этому люку;

Доступ к лючку бензонасоса на инжекторных ВАЗ открывается складыванием заднего дивана

• головкой на 10, все гайки откручиваются по кругу;
• защелки и соединения сняты;

Вот патрубки на лючке бензонасоса надо снимать

• достать топливный насос;

Бензонасос впрыска ВАЗ в снятом

• Фильтр находится в его нижней части, оттуда он вынимается.

Крупная сетка находится внизу топливного насоса

Процесс замены СГО аналогичен на ВАЗ с карбюратором и с инжектором.

Меры предосторожности

1. В помещении, закрытом со всех сторон, работать нельзя. Должна быть обеспечена вентиляция.
2. Курение строго запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Рекомендуется надевать перчатки и защитные очки. попадание легковоспламеняющейся жидкости на кожу рук или на слизистые оболочки глаз может вызвать сильную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару, когда температура воздуха выше 25–30 °С.
5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. Никакой разницы, к сожалению. отечественный бензин идеальной чистоты, и это связано не только с исходным качеством топлива, но и с плохими условиями транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

По регламенту очиститель на карбюраторных системах необходимо менять каждые 10 тыс. км пробега автомобиля, а на инжекторных — каждые 20 тыс. км. Учитывая приведенные выше рекомендации по чистоте топлива, срок замены желательно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Причины неисправности топливного фильтра ВАЗ 2109/2114/2115

Как было написано выше, причинами неисправности очистителя является залив грязного топлива в баки автомобилей на российских АЗС. Высокое содержание смол в бензине разрушает все системы силовой установки автомобиля и форсунки. Это засоряет топливопроводы. Если в топливе присутствует вода, то это способствует появлению коррозии, повреждаются элементы системы, происходят поломки в цилиндро-поршневой группе и т. д.

Одной из наиболее частых поломок фильтра является утечка. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина протечек связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протекал из-за наличия грязи внутри, то такой элемент лучше заменить. Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то нужно откачать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Для вытеснения избыточного давления из системы необходимо нажать на золотник

Перед сбросом давления автомобиль необходимо поставить на ручник и поставить на нейтраль.

На автомобилях ВАЗ, у которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другом месте. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Зажимы расположены с обеих сторон фильтра

Так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — это всегда проблема, так как найти ее отдельно в продаже просто невозможно. Можно, конечно, приобрести трубки комплектом, но они продаются комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если вы не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая выходит в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один распространенный дефект связан с тем, что фильтр не заполнен топливом или это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух выбрасывается, как упоминалось выше, через золотник.

Если на ВАЗе нет специального золотника, то воздух легко выгнать, сняв шланг подачи топлива, и дать двигателю выработать остатки топлива. Затем шланг вкручивается на место, и в систему вручную закачивается бензин.

Грязный фильтр не всегда можно заменить. В некоторых случаях, особенно когда очиститель был установлен сравнительно недавно, можно попробовать его почистить. Делается это следующим образом: потоком воздуха от компрессора продувается фильтр. Процедуру можно провести на любом СТО или предприятии, где есть воздушный компрессор. Также можно спросить у знакомых водителей КамАЗ или ЗиЛ, на чьих грузовиках стоит компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана засорением или выходом из строя уплотнительных манжет;
• из-за ржавчины внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за образования воздушной пробки внутри системы из-за избыточного давления.

Своевременный и грамотный уход за фильтрами продлит эксплуатационные характеристики автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

Как известно, автомобили ВАЗ 2109 могут комплектоваться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра несколько отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или внепланово менять топливный фильтр.

Любая часть автомобиля имеет определенный уровень качества. Увы, сейчас не советские времена, когда качество деталей контролировалось государством. Сегодня регулятор является национальным дилером. Но его больше интересует финансовая выгода, чем соответствие стандартам качества. Отсюда и внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайским товарам немного изменилось в лучшую сторону. Но все же большая часть поставляемых оттуда запчастей – это подделки известных европейских брендов или просто местный товар, стандарты качества которого далеки даже от отечественных

Большинство магазинов автозапчастей нацелены на максимальную финансовую выгоду. Они находят поставщиков с самыми низкими ценами, покупают запчасти и продают нам. При этом мало кто проверяет качество приобретаемого товара. Сегодня найти подделку или низкосортный товар не составляет труда даже в проверенных магазинах автозапчастей.

Фильтр перегружен топливом

Такая ситуация случается не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.

Неправильная или неподходящая установка

Иногда владелец автомобиля покупает качественные детали, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Учитывая Разнообразие заправок в нашей стране, все прекрасно знают, что на дешевых заправках продают плохой бензин. Соответственно из-за множества примесей срок службы фильтра не может достигать заявленного. Он просто не справляется с нагрузками, которые обеспечивает низкосортное топливо.

Определить, что вы приобрели некачественный или поддельный топливный фильтр, можно по нескольким признакам:

• Снижение мощности двигателя;
• Мотор плохо тянет;
• Обороты падают;
• Двигатель резко глохнет после включения зажигания и т. п.

Замена на форсунку

Топливный фильтр – устройство, отвечающее за качество топлива, поступающего из бака в двигатель.

Установка

Устройство находится между двигателем и насосом и корректирует состав топлива, отфильтровывая мусор и примеси. Если по тем или иным причинам фильтр перестал исправно выполнять свои функции, его следует немедленно заменить.

Для смены устройства на ВАЗ 2109 инжектор следуйте алгоритму.

1. Убедитесь, что двигатель полностью остыл. Не работайте на горячем двигателе.
2. Слить весь бензин из системы.
3. Проверить наличие огнетушителя или другого противопожарного оборудования.
4. Исследуйте рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
5. Поднять капот, снять минус с аккумулятора.
6. Снимите хомут с впускного и выпускного топливных шлангов.
7. Отсоедините все шланги, идущие к фильтру. Обязательно приподнимите их или даже заткните чем-нибудь под рукой. В противном случае остатки топлива будут выливаться на силовой агрегат, пол.
8. Подберите новый фильтр, проверьте, где расположены метки, указывающие на соединение подводящего и отводящего шлангов. Не путайте их.
9. Перед подсоединением форсунок проверьте, действительно ли из них вышел весь бензин.
10. Подсоедините шланги к новому фильтрующему устройству.
11. Установите новые хомуты. В основном они одноразовые, поэтому лучше менять их на новые при каждой смене фильтра.
12. Проверьте герметичность узла.
13. Замените минусовую клемму аккумулятора, закройте капот и включите зажигание.
14. Убедитесь, что ваш инжекторный двигатель.

Разборка устройства

Замена карбюратора

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, то процедура замены топливного фильтра здесь будет немного отличаться.

Инструкция выглядит так:

• Ослабить хомут крепления со стороны двигателя;
• Отсоедините шланг от очистителя топлива. Скорее всего, в форсунках останется небольшое количество топлива, так что будьте осторожны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым топливным очистителем, проверьте направление стрелки на приборе. Он должен совпадать с направлением движения топлива – в сторону насоса;
• Затяните крепежные хомуты;
• Залейте немного бензина в очиститель топлива, так как в данный момент он сухой. Это делает топливный насос. Нажмите пару раз на его рычаг, после чего фильтр начнет заполняться топливом;
• Заведите автомобиль, проверьте наличие признаков утечки топлива.

Безопасность

Независимо от типа двигателя на вашем ВАЗ 2109, процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

1. Никогда не курите во время работы с топливной системой. Потерпи. Мы не рекомендуем выходить на улицу, чтобы курить. Ваша одежда может быть промасленной, пропитанной топливом. Малейшего тления и проблем не избежать.
2. Всегда держите огнетушитель рядом с автомобилем. При замене очистителя топлива положите его рядом с собой. Полезная мера, спасшая не одного человека и не одну машину.
3. Избегайте попадания топлива в глаза. Лучше всего носить защитные очки.
4. Выполняйте работы с топливной системой только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
5. Не меняйте фильтр вне помещения в сильную жару. Даже высокая температура воздуха, прямые солнечные лучи могут стать источником возгорания.
6. Работайте с топливной системой только при полностью холодном двигателе.

Огнетушитель — всегда под рукой

Согласно инструкции по эксплуатации топливный очиститель следует менять на инжекторных ВАЗ 2109 каждые 20 тыс. км пробега. На самом деле, учитывая условия эксплуатации, этот срок следует сократить вдвое. Что касается карбюратора, то фильтр рекомендуется менять каждые 10 тысяч километров. На практике — около 7 тысяч километров.

Замена этого устройства — достаточно простая задача, с которой справится даже новичок. Самым важным моментом является соблюдение мер безопасности.

нет комментариев

Написать комментарий

Нажмите, чтобы отменить ответ.

Все о ваз 2109

Как снять и почистить форсунки на ВАЗ 2109 (форсунка)?

Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Ни для кого не секрет, что двигатель является основным узлом всего автомобиля. От его характеристик зависит ваша способность управлять автомобилем, потреблять оптимальное количество топлива и многое другое. Но перегрев — очень распространенная ситуация, в которой многие допускают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор – это составная часть выхлопной системы, осуществляющая процесс удаления выхлопных газов из цилиндров. силового агрегата в выхлопную трубу.

Очистка топлива необходима для нормальной работы автомобильного двигателя и увеличения срока его службы. В двигатель необходимо подавать топливо, очищенное от различных примесей и загрязнений. С этой целью принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109и 99, 2114 и 2115 будут рассмотрены ниже.

Фильтры, предназначенные для различных силовых установок, устанавливаются на автомобили ВАЗ перечисленных моделей. Делятся на два типа: для грубой очистки (сетка в топливном насосе) и тонкой очистки ВОМ (отдельный фильтр).

Фильтр грубой очистки ВАЗ находится внутри топливного насоса

Фильтры, предназначенные для карбюраторных систем, изготавливаются из прочного и прозрачного материала, как правило, пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходный материал. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь их помещают любой из этих материалов: войлок, войлок или бумагу.

Для систем впрыска автомобилей ВАЗ уже нужна очистка значительно более высокого значения. Поэтому и фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки применяют пластинчато-щелевые, сетки и ленты, которые улавливают помет в топливе. Напротив, PFT использует элементы из пористых материалов.

Какой лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь требуемое качество очистки. Поэтому лучшим можно назвать очиститель, пропускная способность которого не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30–50 минут в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально согласовать с сотрудником сервисного центра стоимость процедуры, согласовать время и т. д. Как правило, цена замены начинается от 700 рублей и не переходит рубеж 1000-1200 рублей.

Цена самого топливного фильтра ВАЗ не превышает 200–600 руб.

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторной и карбюраторной системах они расположены в разных местах.

Расположение фильтра на карбюраторных ДВС

На карбюраторных ВАЗах очиститель топлива находится под капотом. Устанавливается под тормозной бачок (основной), фиксируется 2-мя хомутами.

Фильтр карбюратора ВАЗ находится под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ФТО устанавливается под автомобилем, сзади возле глушителя. Монтируется в виде картриджа в топливопроводе. Для его осмотра или демонтажа приходится поднимать машину на эстакаду или яму.

Замена на этих модификациях ВАЗ может производиться своими руками. Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали в целом, акцентировать внимание на нюансах.

Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

1. Сначала ослабляются хомуты, которые расположены с обеих сторон фильтра (сначала одна ближе к двигателю, потом другая).
2. Затем топливные магистрали отсоединяются.

Для снятия фильтра тонкой очистки необходимо ослабить хомуты и снять оба топливных шланга

Таким образом можно легко и просто снять фильтр на карбюраторных ВАЗах.

Если при снятии шлангов начинает вытекать топливо, немедленно закройте отверстие заглушкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого следующим образом:

• найти стрелку на фильтре;

Стрелка на фильтре должна указывать на топливный насос.

• поставить так, чтобы стрелка смотрела на бензонасос.

В конце не забудьте затянуть хомуты.

Если металлические хомуты изношены, шланги плохо закреплены, винты прокручиваются, их лучше заменить. Хомуты недорогие (20-30 рублей).

Осталось закачать топливо в фильтр, ибо новый элемент будет сухой. Накачка производится вручную. Нажмите пару раз на рычаг топливного насоса. Заодно посмотрите на фильтр — вы должны увидеть, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с системой впрыска топлива топливный фильтр находится в другом месте. Процесс замены также отличается, в первую очередь, тем, что автомобиль нужно поднять на яму или эстакаду.

• снять хомут, удерживающий фильтр;
• ослабить болты крепления очистителя ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами.

• перед снятием фильтра нужно запомнить направление стрелки указывающей направление движения бензина в трубах.

Необходимо проверить уплотнения фильтра

Затем можно установить новый фильтр:

• соединить оба штуцера, затянуть;
• затяните болты хомута;
• запустите двигатель и дайте ему поработать 2-3 минуты, чтобы проверить наличие утечек.

Затяжку необходимо производить с учетом правил затяжки гаечных соединений. Если перетянуть крепления, это может привести к негативным последствиям.

Если обнаружена течь, то сильнее затянуть гайку в месте вытекания топлива.

Очиститель топлива грубой очистки или СГО меняется следующим образом:

• задний диван автомобиля откидывается из салона;
• открывается доступ к этому люку;

Доступ к лючку бензонасоса на инжекторных ВАЗ открывается складыванием заднего дивана

• головкой на 10, все гайки откручиваются по кругу;
• защелки и соединения удалены;

Эти соединения на лючке топливного насоса необходимо снять

• достать топливный насос;

Бензонасос впрыска ВАЗ, снятый

• Фильтр находится в его нижней части, оттуда он вынимается.

Крупная сетка находится внизу топливного насоса

Процесс замены СГО аналогичен на ВАЗ с карбюратором и с инжектором.

Меры предосторожности

1. В помещении, закрытом со всех сторон, работать нельзя. Должна быть обеспечена вентиляция.
2. Курение строго запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Желательно носить перчатки и защитные очки. Попадание легковоспламеняющихся жидкостей на кожу рук или на слизистые оболочки глаз может вызвать сильную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару, когда температура воздуха выше 25–30 °С.
5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. К сожалению, отечественный бензин не отличается идеальной чистотой, и это связано не только с исходным качеством топлива, но и с плохими условиями транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

По регламенту очиститель на карбюраторных системах необходимо менять каждые 10 тыс. км пробега автомобиля, а на инжекторных — каждые 20 тыс. км. Учитывая приведенные выше рекомендации по чистоте топлива, срок замены желательно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Как было написано выше, причины неисправности очистителя — грязное топливо, залитое в баки автомобилей на российских заправках. Высокое содержание смол в бензине губительно действует на все системы силовой установки автомобиля и форсунки. Это засоряет топливопроводы. Если в топливе присутствует вода, то это способствует появлению коррозии, повреждаются элементы системы, происходят поломки в цилиндропоршневой группе и т.д.

Одна из самых частых поломок фильтра – негерметичность. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина протечек связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протекал из-за наличия грязи внутри, то такой элемент лучше заменить. Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то нужно откачать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Для вытеснения избыточного давления из системы необходимо нажать на золотник

Перед сбросом давления автомобиль необходимо поставить на ручник и поставить на нейтраль.

На автомобилях ВАЗ, у которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другом месте. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Клипсы расположены с обеих сторон фильтра

Так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — это всегда проблема, так как найти ее отдельно в продаже просто невозможно. Можно, конечно, приобрести трубки комплектом, но они продаются комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если вы не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая выходит в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один распространенный дефект связан с тем, что фильтр не заполнен топливом или это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух выбрасывается, как упоминалось выше, через золотник.

Если на ВАЗе нет специального золотника, то воздух легко выгнать, сняв шланг подачи топлива, и дать двигателю выработать остатки топлива. Затем шланг вкручивается на место, и в систему вручную закачивается бензин.

Грязный фильтр не всегда можно заменить. В некоторых случаях, особенно когда очиститель был установлен сравнительно недавно, можно попробовать его почистить. Делается это следующим образом: потоком воздуха от компрессора продувается фильтр. Процедуру можно провести на любом СТО или предприятии, где есть воздушный компрессор. Также можно спросить у знакомых водителей КамАЗ или ЗиЛ, на чьих грузовиках стоит компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана засорением или выходом из строя уплотнительных манжет;
• из-за ржавчины внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за образования воздушной пробки внутри системы из-за избыточного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

• печать

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — учитель.

Категории статей

Новые вопросы

Самые популярные

Топ 5 (По голосам)

1. главная
2. Артикул
3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
4. Замена топлива. Замена топлива.

Категории статей

По регламенту замену топливного фильтра на автомобилях ВАЗ-2710 Приора, ВАЗ-2110 -2111 -2112, ВАЗ-2113 -2114 -2115 и ВАЗ-21099 с инжектором, следует проводить каждые 30 000 км. пробега. Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить хотя бы на 10 000 км. И менять топливный фильтр каждые 20 000 км. Хуже топливной системы у машины точно не будет от этого. Некоторые, уже имеющие горький опыт устранения проблем, вызванных забитым топливным фильтром, меняют его каждые 10 тысяч километров. И на вопрос — «Почему так рано?». Обычно отвечают — «В таком случае лучше перестраховаться!». И с ними не поспоришь. Ни для кого не секрет, что бензиновый фильтр напрямую влияет на срок службы топливного насоса и форсунок. Поэтому лучше не забывать о его существовании и регулярно менять. В противном случае риск попасть на замену дорогого ТНВД или чистку/промывку форсунок возрастает в разы!

Запасные части. На автомобилях ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются топливные фильтры двух типов — резьбовые и клипсовые. Поэтому, прежде чем совершить покупку фильтра, необходимо залезть под машину и решить, какой фильтр установлен на вашем автомобиле. Если кто не знает где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114 -2115, ВАЗ-21099 инжектор стоит топливный фильтр то посоветую. Бензиновый (топливный) фильтр на вышеуказанных машинах расположен рядом, точнее за топливным баком (см. фото 1).

Каталожный номер топливного фильтра с резьбой (гайки) — 2112-1117010-01 (см. фото 2). Каталожный номер фильтра бензинового с клипсами — 2123-1117010 (см. фото 3). При покупке резьбового топливного фильтра проверяем, есть ли в комплекте медные или резиновые уплотнительные шайбы или кольца (фото 4). Так как шайбы/кольца имеют свойства изнашиваться, рваться, деформироваться и теряться. И установить их снова будет невозможно. А без них в местах соединения штуцеров с фильтром будет течь бензин. Поэтому о таких мелочах, как уплотнительные шайбы, стоит подумать заранее.

И по брендам. Как говорится, кому можно доверить процесс очистки топлива для любимой машины))). Рекомендую к покупке топливные фильтры таких производителей: BIG (GB-320, GB-302), фильтр Нева, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT. Вот такой ТОП-8 получился 😉

Инструмент. Выбор средства зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле. Для замены фильтра тонкой очистки топлива 2123-1117010 (топливный фильтр на клипсе) Вам потребуются: накидной или торцевой ключ на 10, емкость для сбора бензина, ВД-40, чистая тряпка. Для успешной замены фильтра бензинового 2112-1117010-01 (фильтр топливный с резьбой) понадобится еще немного инструмента: ключи рожковые на 17 и 19, накидной или торцевой ключ на 10, металлическая щетка, ВД-40, емкость для сбора бензина, чистая тряпка.

Работы по замене топливного фильтра на форсунке ВАЗ 21099, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 проводятся на подъемнике или смотровой яме!

Фотоотчет с описанием замены топливного (бензинового) фильтра автомобилей ВАЗ-2110 -2111 -2112, ВАЗ-2113 -2114 -2115, ВАЗ-2710 Приора, ВАЗ-21099 инжектор:

Снять минусовую клемму с батарея. Берем под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем их ВД-40 (фото 5, 6, 7).

Если топливные шланги крепятся к фильтру через резьбовые соединения, то ключами на 17 и 19 ослабьте гайки (фото 8). После этого можно открутить стяжной болт хомута топливного фильтра (фото 9).

После этого можно окончательно открутить штуцер топливных шлангов. Подставляем емкость, так как из шлангов и самого фильтра будет течь бензин. Снимаем фильтр.

Если фильтр крепится клипсами, то процесс пойдет гораздо проще и быстрее. Откручиваем болт хомута (фото 10). И, сжав пластиковые хомуты на штуцерах (если усилий пальцев недостаточно, то для сжатия хомутов можно использовать специальные пассатижи), стягиваем шланги от фильтра (фото 11). Снова подставляем емкость для сбора бензина. Снимаем фильтр.

Также существует еще один вид крепления штуцеров топливного шланга к фильтру — хомуты из пружинных хомутов (фото 12). Проблем с ними обычно не бывает (это вам не ржавые гайки крутить). Нажал на скобу — вытащил шланг. Все просто.

Теперь осталось только правильно установить топливный фильтр на рабочем месте. Правильно — значит установить фильтр так, чтобы стрелка на нем была направлена ​​в сторону потока топлива.

На автомобилях ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и ВАЗ-2710 Приора стрелка на топливном фильтре должна указывать на правый борт автомобиля (фото 13).

На автомобилях ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и ВАЗ-21099 стрелка форсунки на бензофильтре должна указывать на левый борт автомобиля (фото 14).

Установите топливный фильтр в монтажный хомут. После этого к нему подсоединяем штуцер топливных трубок.

При установке фильтра с резьбовым соединением не забудьте надеть новые шланги (или старые, если они в хорошем состоянии) уплотнительные шайбы. Затяните гайки и зажимной болт.

На топливный фильтр с зажимами штуцеры надеваются на фильтр до характерного щелчка. Потом можно попробовать стянуть шланг с фильтра. Если не получается, значит фитинг закреплен правильно. Такую же процедуру установки/проверки проводим со вторым фитингом. Затем затяните зажимной болт.

Дальше остается только надеть минусовую клемму на аккумулятор, повернуть ключ зажигания до срабатывания бензонасоса. Загрузите систему. И запустите двигатель. Затем проверьте соединения и сам топливный фильтр на наличие утечек бензина. Особое внимание следует уделить резьбовым соединениям. При необходимости слегка подтяните гайку топливного шланга. С накладными фильтрами проблем обычно не возникает. Но все же нужно проверить.

После проверки работа по замене топливного (бензинового) фильтра на ВАЗ 2113, ВАЗ-2114, ВАЗ-2115, ВАЗ 2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2710 Приора, ВАЗ-21099 инжектор будет завершена.

Фильтр топливный — элемент системы питания (системы подачи топлива) инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

Назначение топливного фильтра

Фильтр топливный в системе питания инжекторного двигателя ВАЗ 2108, 2109, 21099 предназначен для фильтрации топлива (удаления механических примесей), поступающего в магистральный топливопровод из бензобака.

Расположение на автомобиле

Топливный фильтр на автомобилях ВАЗ 2108, 2109, 21099 расположен под днищем кузова, возле бензобака. Он встроен в магистраль подачи топлива между электробензонасосом в бензобаке и топливной рампой на двигателе автомобиля.

Устройство топливного фильтра

Топливный фильтр состоит из металлического корпуса с резьбовыми соединениями с обеих сторон. Внутри фильтра находится бумажный фильтрующий элемент, который задерживает различные посторонние частицы, присутствующие в бензине. От топливного насоса топливо поступает по резиновому шлангу к входному штуцеру фильтра.

Принцип работы топливного фильтра

Электрический топливный насос подает бензин из топливного бака через резиновый шланг к входному штуцеру топливного фильтра. В корпусе фильтра фильтрующий элемент задерживает посторонние частицы, присутствующие в бензине. Далее топливо поступает через выходной штуцер фильтра в металлическую трубку основного топливопровода и далее по ней в топливную рампу с форсунками на двигателе. Направление потока топлива указано стрелкой на корпусе топливного фильтра.

Неисправности топливного фильтра

— Основная неисправность топливного фильтра — снижение его пропускной способности из-за засорения посторонними примесями, присутствующими в бензине. В результате становится проблематично создать необходимое давление топлива. Имеются рывки и провалы в работе двигателя, неустойчивый холостой ход, двигатель может глохнуть как на холостом ходу, так и в движении и т. д.

— В других случаях топливный фильтр может, наоборот, не отфильтровывать механические примеси в бензине, пропустить их в топливную рампу к форсункам. Возникновение такой ситуации возможно из-за его некачественного изготовления или деформации от удара.

Интервал замены топливного фильтра 30 000 км. В отдельных случаях (постоянное использование некачественного топлива, автомобиль с большим пробегом или длительное время не очищенный топливный бак и т.д.)

Применяемость топливных фильтров в системах впрыска топлива автомобилей ВАЗ 2108, 2109, 21099

Фильтры топливные 2112-1107010-01 (02, 03, 04, 05) применяются в системе питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 отечественного производства или их импортных аналогов (BOSH F0124, MANN WK612/ 5, Champion L240, ACDelco GF613 и т. д.)

Чтобы произвести замену, вам понадобится автояма. Работы следует проводить в хорошо проветриваемом помещении или на улице (но не в жаркую погоду!), вдали от источников открытого огня (разумеется, во время работы также нельзя курить).

Топливный фильтр находится под автомобилем сразу за топливным баком перед патрубком выхлопной системы. Для его снятия необходимо ослабить усилие затяжки болта, стягивающего удерживающую скобу:

Ослабив скобу, необходимо открутить два штуцера подводящего и отводящего трубопроводов. Для того чтобы открутить гайки, необходимо сначала установить одну «19» на гайку, расположенную на корпусе фильтра, а затем вторым ключом открутите гайку штуцера трубопровода, как показано на рисунке ниже:

Перед снятием фильтра запомните, как расположен указатель направления подачи топлива, и будьте осторожны при его снятии — топливо может вылиться из системы. Вытащите старый фильтр. При установке нового фильтра необходимо ориентироваться на обозначения на его поверхности:

Обратите внимание, что при неправильной установке топливо не будет поступать в трубопровод. Также обратите внимание на наличие уплотнительных колец. Требуется их установка. В противном случае будут утечки.

Установите фильтр в обратном порядке. После установки фильтра запустите двигатель и осмотрите фильтр на наличие капель топлива. При возникновении утечек топлива проверьте уплотнения штуцеров трубопроводов или затяжку гаек.

Меняем воздушный фильтр на инжекторном двигателе. Меняем воздушный фильтр на инжекторном двигателе Ставим топливный фильтр ВАЗ 2109 инжектор

Чтобы произвести замену, нужна яма автомобиля. Работы следует проводить в хорошо проветриваемом помещении или на открытом воздухе (но не в жаркую погоду!), вдали от источников открытого огня (разумеется, во время работы также нельзя курить).

Топливный фильтр находится под машиной сразу за топливным баком перед патрубком выхлопной системы. Для его снятия необходимо ослабить усилие затяжки болта, стягивающего удерживающую скобу:

Ослабив кронштейн, необходимо открутить два штуцера подводящего и отводящего трубопроводов. Для того, чтобы открутить гайки, необходимо сначала установить один ключ «на 19» на гайку, расположенную на корпусе фильтра, а затем вторым ключом открутить гайку накидной трубы, как показано на рисунке ниже:

Перед снятием фильтра запомните, как расположен указатель направления подачи топлива, и будьте осторожны при его снятии — топливо может вылиться из системы. Вытащите старый фильтр… При установке нового фильтра необходимо ориентироваться на индикаторы на его поверхности:

Обратите внимание, что в случае неправильной установки топливо не будет поступать в трубопровод. Также обратите внимание на наличие уплотнительных колец. Требуется их установка. В противном случае будут протечки.

Установите фильтр в обратном порядке. После установки фильтра запустите двигатель и осмотрите фильтр на наличие капель топлива. Если утечки топлива все же произошли, проверьте уплотнения штуцеров трубопроводов или затяжку гаек.

Системы впрыска топлива и карбюратора ВАЗ 2109-2108 сильно отличаются, поэтому процедура замены многих деталей может кардинально отличаться. То же самое относится и к замене воздушного фильтра. Конечно, все это делается очень просто и сложностей с этим сервисом не возникнет, но порядок выполняемых действий уже другой.

Во-первых, стоит отметить, что на инжекторном двигателе ВАЗ 2109-2108 для того, чтобы заменить воздушный фильтр, вам понадобится только крестовая отвертка, подручные средства больше не нужны.

Итак, открываем капот автомобиля и отсоединяем штекер питания от датчика массового расхода воздуха:

Затем откручиваем 4 болта, которыми крепится верхняя крышка кожуха:

После того, как все они были откручены, вы можно поднять крышку и вынуть оттуда старый фильтр:

После того, как старый фильтр снят, необходимо тщательно протереть пыль внутри корпуса, и только потом устанавливать новый элемент! Обратите внимание, ребра должны быть направлены в сторону автомобиля, как показано на фото выше.

Установка осуществляется в обратном порядке и не займет более 3 минут. Не забывайте производить замену не реже одного раза в 30 000 км, хотя в пыльных условиях (сельская местность) можно делать это в два раза чаще. Цена на эти расходные материалы достаточно низкая, поэтому экономить на нем не стоит!

Как известно, автомобили ВАЗ 2109 могут комплектоваться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или внепланово менять топливный фильтр.

Любая деталь автомобиля имеет определенный уровень качества. Увы, это уже не советские времена, когда качество деталей контролировалось государством. Сегодня в роли регулятора выступает национальный дилер. Но его больше интересует финансовая выгода, чем соответствие стандартам качества. Отсюда и внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайским товарам немного изменилось в лучшую сторону. Но все же большая часть поставляемых оттуда запчастей – это подделки под известными европейскими брендами или просто местный продукт, стандарты качества которого далеки даже от отечественных.

Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, покупают запчасти и продают нам. При этом мало кто проверяет качество приобретаемого товара. Сегодня найти подделку или низкосортный товар не составляет труда даже в проверенных магазинах автозапчастей.

Фильтр перегружен топливом

Такая ситуация случается не часто, но ее не следует исключать как вероятную причину преждевременной замены устройства.

Неправильная или неподходящая установка

Иногда автовладелец покупает качественные детали, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Учитывая разновидность газа заправок в нашей стране все прекрасно понимают, что на дешевых заправках продают плохой бензин. Соответственно, из-за множества примесей срок службы фильтра не может достигать заявленного. Он просто не справляется с нагрузками, которые обеспечивает низкосортное топливо.

Существует несколько способов определить, что вы приобрели некачественный или поддельный топливный фильтр:

• Мощность двигателя упала;
• Мотор плохо тянет;
• Оборот падает;
• Двигатель резко останавливается после включения зажигания и т.п.

Замена на форсунке

Топливный фильтр – устройство, отвечающее за качество топлива, подаваемого из бака в двигатель.

Установка

Устройство находится между двигателем и насосом и корректирует состав топлива, отфильтровывая мусор и примеси. Если по тем или иным причинам фильтр перестал исправно выполнять свои функции, его следует немедленно заменить.

Чтобы поменять устройство на ваз 2109 инжектор, следуйте алгоритму.

1. Убедитесь, что двигатель полностью остыл. Не работайте на горячем двигателе.
2. Слить весь бензин из системы.
3. Проверить, есть ли под рукой огнетушитель или другие средства пожаротушения.
4. Исследуйте свое рабочее место. В нем не должно быть ничего, что даже теоретически могло бы вызвать пожар.
5. Поднять капот, снять минус с аккумулятора.
6. Снимите хомут с впускного и выпускного топливных шлангов.
7. Отсоедините все шланги к фильтру. Обязательно поднимите их или даже заткните чем-нибудь подручным. В противном случае остатки топлива будут выливаться на силовой агрегат, пол.
8. Подберите новый фильтр, проверьте, где находятся метки, указывающие на подсоединение подводящего и отводящего шлангов. Не путайте их.
9. Перед подсоединением форсунок проверьте, действительно ли из них вышел весь бензин.
10. Подсоедините шланги к новому фильтрующему устройству.
11. Установите новые хомуты. В основном они одноразовые, поэтому лучше заменять их новыми при каждой смене фильтра.
12. Проверьте узел на наличие утечек.
13. Замените минусовую клемму аккумулятора, закройте капот и включите зажигание.
14. Убедитесь, что ваш инжекторный двигатель работает правильно.

Демонтаж устройства

Замена на карбюраторе

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, то здесь процедура замены топливного фильтра будет немного отличаться.

Инструкция выглядит следующим образом:

• Ослабьте фиксирующую скобу со стороны двигателя;
• Отсоедините шланг от очистителя топлива. Скорее всего, в трубах останется небольшое количество топлива, так что будьте осторожны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым топливным очистителем, проверьте направление стрелки на приборе. Он должен совпадать с направлением движения топлива – в сторону насоса;
• Затяните крепежные хомуты;
• Закачать немного бензина в очиститель топлива, так как в настоящее время он сухой. Это делается с помощью топливного насоса. Нажмите пару раз на его рычаг, после чего фильтр начнет заполняться топливом;
• Завести машину, проверить наличие следов утечек топлива.

Безопасность

Независимо от типа двигателя на вашем ВАЗ 2109, процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

1. Ни при каких обстоятельствах не курите при проведении ремонтных работ. топливная система… Будьте терпеливы. Мы не рекомендуем выходить на улицу, чтобы курить. Ваша одежда может быть промасленной, пропитанной топливом. Малейший уголь и проблем не избежать.
2. Всегда держите огнетушитель рядом с машиной. При замене очистителя топлива положите его рядом с собой. Полезная мера, спасшая не одного человека и не одну машину.
3. Избегайте попадания топлива в глаза. Лучше всего носить защитные очки.
4. Работайте с топливной системой только в хорошо проветриваемых помещениях. Если зимой проводятся ремонтные работы, лучше одеться потеплее и открыть ворота гаража.
5. Не меняйте фильтр вне помещения в сильную жару. Даже горячий воздух, прямые солнечные лучи могут стать источником возгорания.
6. Работать с топливной системой можно только при полностью остывшем двигателе.

Огнетушитель — всегда под рукой

Согласно инструкции по эксплуатации топливный очиститель на инжекторном ВАЗ 2109 следует менять каждые 20 тыс. км пробега. На самом деле, учитывая условия эксплуатации, этот срок следует сократить вдвое. Что касается карбюратора, то фильтр рекомендуется менять каждые 10 тысяч километров. На практике около 7 тысяч километров.

Замена этого устройства — достаточно простая задача, с которой справится даже новичок. Самый важный момент – соблюдение мер безопасности.

Нет комментариев

Написать комментарий

Нажмите здесь, чтобы отменить ответ.

Все о ваз 2109

Как снять и почистить форсунки на ВАЗ 2109 (инжектор)?

Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Ни для кого не секрет, что двигатель является основным узлом всего автомобиля. От его характеристик зависит ваша способность управлять автомобилем, потреблять оптимальное количество топлива и многое другое. Но перегрев — очень распространенная ситуация, при которой многие совершают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор является составной частью выхлопной системы, которая осуществляет процесс удаления выхлопных газов из цилиндров силового агрегата в выхлопную трубу.

Очистка топлива необходима для нормальной работы двигателя автомобиля и увеличения ресурса его работы. Двигатель должен получать очищенное от различных примесей и загрязнений топливо. С этой целью принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109и 99, 2114 и 2115 будут рассмотрены ниже.

Фильтры, предназначенные для различных силовых установок, устанавливаются на автомобили ВАЗ перечисленных моделей. Делятся на два типа: грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

Фильтр грубой очистки ВАЗ находится внутри топливного насоса

Фильтры карбюраторных систем изготавливаются из прочного и прозрачного материала, как правило, пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходный материал. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь их помещают любой из этих материалов: войлок, войлок или бумагу.

Для систем впрыска автомобилей ВАЗ уже нужна очистка значительно более высокого значения. Поэтому и фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки применяют щелевые, сетку и ленту, которые задерживают мусор, находящийся в топливе. Наоборот, в ФХО используются элементы из пористых материалов.

Какой лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь требуемое качество очистки. Поэтому лучшим можно назвать тот, у которого пропускная способность не ниже 5-7 мк (инжектор) и 15 мк (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут, в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально согласовать с сотрудником сервисного центра стоимость процедуры, согласовать время и т.д. Как правило, цена замены начинается от 700 рублей и не выходит за черту от 1000-1200 руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторной и карбюраторной системах они расположены в разных местах.

Расположение фильтра на карбюраторных двигателях внутреннего сгорания

На карбюраторных ВАЗ очиститель топлива находится под капотом. Устанавливается под тормозной бачок (основной), фиксируется 2-мя хомутами.

Фильтр карбюратора ВАЗ находится под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ФТО устанавливается под автомобилем, за глушителем. Монтируется в виде картриджа в топливопроводе. Для его осмотра или демонтажа приходится поднимать автомобиль на эстакаду или яму.

Замена на этих модификациях ВАЗ может производиться своими руками. Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали целиком, акцентировать внимание на нюансах.

Замена карбюратора на автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

1. Сначала ослабляются хомуты, которые расположены с обеих сторон фильтра (сначала тот, что ближе к двигателю, потом другой).
2. Затем топливные шланги отсоединяются.

Для снятия фильтра тонкой очистки ослабьте хомуты и снимите оба топливных шланга

Таким образом, вы легко и просто сможете снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов начало вытекать топливо, срочно закрыть отверстие заглушкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого следующим образом:

• найти стрелку на фильтре;

Стрелка на фильтре должна смотреть на топливный насос

• поставить так, чтобы стрелка смотрела на топливный насос.

Наконец, не забудьте затянуть зажимы.

Если металлические хомуты изношены, плохо фиксируют шланги, болты проворачиваются, их лучше заменить. Хомуты недорогие (20-30 рублей).

Осталось закачать топливо в фильтр, ибо новый элемент будет сухой. Накачка производится вручную. Нажмите пару раз на рычаг топливного насоса. Посмотрите заодно и на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ваз 2109

Замена на инжекторных автомобилях ваз 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр находится в другом месте. Процесс замены также отличается, в первую очередь, тем, что автомобиль нужно поднять на яму или эстакаду.

• снять хомут, удерживающий фильтр;
• ослабить чистящие болты очистителя ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами.

• перед снятием фильтра нужно запомнить направление стрелки указывающей направление движения бензина в трубах.

Уплотнительные кольца фильтра надо проверить

Затем можно поставить новый фильтр:

• соединить оба штуцера, затянуть;
• затяните болты скобы зажима;
• запустите двигатель и дайте ему поработать 2-3 минуты, чтобы проверить наличие утечек.

Затяжку необходимо производить с учетом правил момента затяжки гаечных соединений. Перетягивание креплений может иметь негативные последствия.

Если обнаружена течь, то сильнее затянуть гайку в месте вытекания топлива.

Очиститель топлива грубой очистки или СГО меняется следующим образом:

• задний диван автомобиля откидывается из салона;
• открывается доступ к этому люку;

Доступ к лючку бензонасоса на инжекторных ВАЗ открывается откидыванием заднего дивана

• головкой на 10 откручиваем все гайки по кругу;
• защелки и соединения удалены;

Это соединения на лючке бензонасоса нужно снять

• получает топливный насос;

ТНВД в разобранном виде ВАЗ

• фильтр находится в его нижней части, оттуда он вынимается.

Крупная сетка находится внизу топливного насоса

Процесс замены СГО аналогичен для ВАЗ с карбюратором и инжектором.

Меры предосторожности

1. Не работать в закрытом со всех сторон помещении. Должна быть обеспечена вентиляция.
2. Курение строго запрещено, так как любая искра может привести к плачевным последствиям при работе с топливной системой.
3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или на слизистые оболочки глаз может вызвать сильную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару, когда температура воздуха выше 25–30°С.
5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через через сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. Не отличается, к сожалению, отечественный бензин идеальной чистотой, и это вызвано не только исходным качеством топлива, но и плохими условиями транспортировки и хранения.

Очевидно, что результатом плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

По регламенту очиститель карбюраторных систем необходимо менять каждые 10 тыс. км пробега. автомобиля, а на впрыске – каждые 20 тыс. км. С учетом вышеизложенных рекомендаций по чистоте топлива срок замены целесообразно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Как было написано выше, причинами неисправности очистителя является грязное топливо, которое заливается в баки автомобилей на российских заправках. Высокое содержание смол в бензине губительно действует на все системы силовой установки автомобиля и форсунки. От этого забиваются топливопроводы. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, возникновению поломок в цилиндро-поршневой группе и т.д.

Одна из самых частых неисправностей фильтра связана с негерметичностью. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина протечки связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр подтекает из-за наличия грязи внутри, то такой элемент лучше заменить. Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то нужно откачать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Для вытеснения избыточного давления из системы необходимо нажать на золотник

Перед сбросом давления автомобиль необходимо поставить на ручник и включить нейтраль.

На автомобилях ВАЗ, у которых очиститель закреплен на защелках, причина неисправности может скрываться в чем-то другом. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены с обеих сторон фильтра

Так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — это всегда проблема, так как найти ее отдельно в продаже просто невозможно. Можно, конечно, приобрести трубки в собранном виде, но они продаются комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая идет в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и зафиксируйте обычными хомутами за 20 руб.

Еще один распространенный дефект – фильтр не заполняется топливом, либо это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух выбрасывается, как упоминалось выше, через золотник.

Если на ВАЗ нет специального золотника, то воздух можно легко выгнать, сняв шланг подачи топлива и дав двигателю выработать остатки топлива. Затем шланг вставляется на место, и в систему вручную закачивается бензин.

Грязный фильтр не всегда требует замены. В некоторых случаях, особенно когда очиститель был доставлен относительно недавно, можно попробовать его почистить. Делается это так: фильтр продувается потоком воздуха от компрессора. Процедуру можно провести на любом СТО или предприятии, где есть воздушный компрессор. Также можно поинтересоваться у знакомых водителей КамАЗа или ЗиЛа, у чьих грузовиков есть компрессор с возможностью стравливания воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана засорением или истощением уплотнительных манжет;
• из-за ржавчины внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за воздушной пробки, образовавшейся внутри системы из-за избыточного давления.

Своевременный и грамотный уход за фильтром позволит Вам продлить эксплуатационные характеристики автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

• Печать

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — учитель.

Категории статей

Новые вопросы

Самые популярные

Топ-5 (По голосам)

1. главная
2. Артикул
3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
4. Замена топлива. Замена топлива.

Категории товаров

По регламенту замену топливного фильтра на автомобилях Ваз-2710 Приора, Ваз-2110 -2111 -2112, Ваз-2113 -2114 -2115 и Ваз-21099 с инжектором, следует проводить каждые 30 000 км. ..Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить хотя бы на 10 000 км. И менять топливный фильтр каждые 20 000 км. Это точно будет не хуже топливной системы автомобиля. Некоторые, уже имеющие горький опыт устранения проблем, виновником которых был забитый топливный фильтр, меняют его каждые 10 тысяч километров. А на вопрос — «Почему так рано?» Обычно отвечают — «В таком случае лучше перестраховаться!» И с ними не поспоришь))). Ни для кого не секрет, что бензиновый фильтр напрямую влияет на срок службы топливного насоса и форсунок. Поэтому лучше не забывать о его существовании и регулярно менять. В противном случае риск попасть на замену недорогого ТНВД или чистку/промывку форсунок возрастает в разы!

Запасные части. На автомобили ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются топливные фильтры двух типов — с резьбой и на клипсе. Поэтому, прежде чем совершить покупку фильтра, необходимо залезть под машину и определиться, какой фильтр установлен на вашем автомобиле. Если кто не знает где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114-2115, ВАЗ-21099 находится топливный фильтр, то подскажу. Бензиновый (топливный) фильтр на вышеуказанных машинах расположен рядом, точнее за топливным баком (см. фото 1).

Артикул топливного фильтра с резьбой (гайками) — 2112-1117010-01 (см. фото 2). Каталожный номер фильтра бензинового с клипсами — 2123-1117010 (см. фото 3). При покупке топливного фильтра с резьбой проверяем, идут ли в комплекте с ним медные или резиновые уплотнительные шайбы или кольца (фото 4). Так как шайбы/кольца имеют свойства изнашиваться, рваться, деформироваться и теряться. И установить их снова будет невозможно. А без них бензин будет течь в месте соединения штуцера с фильтром. Поэтому о таких мелочах, как уплотнительные шайбы, стоит подумать заранее.

И по маркам производителей… Как говорится, кому можно доверить процесс очистки топлива для любимой машины))). Советую покупать топливные фильтры таких производителей: BIG (GB-320, GB-302), Невский фильтр, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT… Вот такая получилась ТОП-8 😉

Инструмент. Выбор средства зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле. Для замены фильтра тонкой очистки топлива 2123-1117010 (топливный фильтр на клипсе) Вам потребуются: накидной или торцевой ключ на 10, емкость для сбора бензина, ВД-40, чистая тряпка. Для успешной замены бензинового фильтра 2112-1117010-01 (резьбовой топливный фильтр) понадобится еще немного инструмента: ключи рожковые на 17 и 19, накидной или торцевой ключ на 10, щетка по металлу, ВД-40, емкость для сбора бензина, чистая ткань.

Работы по замене топливного фильтра на ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 выполняются на подъемнике или смотровой яме!

Фотоотчет с описанием замены топливного (бензинового) фильтра автомобилей Ваз-2110 -2111 -2112, Ваз-2113 -2114 -2115, Ваз-2710 Приора, Ваз-21099 инжектор:

Снимаем минусовую клемму с батарея. Берем под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем их ВД-40 (фото 5, 6, 7).

Если топливные шланги крепятся к фильтру через резьбовые соединения, то ключами на 17 и 19 ослабьте затяжку гаек (фото 8). После этого можно открутить стяжной болт хомута топливного фильтра (фото 9).

После этого можно окончательно открутить штуцеры топливных шлангов. Подставляем емкость, так как из шлангов и самого фильтра потечет бензин. Снимите фильтр.

Если фильтр крепится клипсами, то процесс пойдет намного проще и быстрее. Откручиваем прижимной болт хомута (фото 10). И, сжав пластиковые хомуты на штуцерах (если усилий пальцев недостаточно, то для сжатия хомутов можно использовать специальные пассатижи), стягиваем шланги с фильтра (фото 11). Снова подставляем емкость для сбора бензина. Снимите фильтр.

Также существует еще один вид крепления штуцеров топливного шланга к фильтру — хомуты из пружинных скоб (фото 12). Обычно с ними проблем не возникает (не ржавые гайки крутить). Нажал на скобу — стянул шланг. Это просто.

Теперь осталось правильно установить топливный фильтр на рабочем месте… Правильно — это значит установить фильтр так, чтобы стрелка на нем была направлена ​​в сторону потока топлива.

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 и Ваз-2710 Приора стрелка на топливном фильтре должна указывать на правый борт автомобиля (фото 13).

На автомобилях Ваз-2113, Ваз-2114, Ваз-2115 и Ваз-21099 стрелка форсунки на бензиновом фильтре должна указывать на левую сторону автомобиля (фото 14).

Устанавливаем топливный фильтр в монтажный хомут. После этого к нему подсоединяем штуцеры топливных трубок.

При установке фильтра с резьбовым соединением не забудьте надеть новые шланги (или старые, если они в хорошем состоянии) уплотнительные шайбы. Затяните гайки и стяжной болт хомута.

На топливный фильтр с зажимами штуцеры надеваются на фильтр до характерного щелчка. Потом можно попробовать стянуть шланг с фильтра. Если не получилось, значит фитинг закреплен правильно. Такую же процедуру установки/проверки проводим со вторым фитингом. Затем затяните зажимной болт.

Дальше остается только поставить минусовую клемму на аккумулятор, повернуть ключ зажигания до срабатывания бензонасоса. Загрузить систему. И запустите двигатель. Затем проверьте соединения и сам топливный фильтр на наличие утечек бензина. Особое внимание уделите резьбовым соединениям. При необходимости слегка подтяните гайку топливного шланга. С накладными фильтрами проблем обычно не возникает. Но все же нужно проверить.

После проверки работы по замене топливного (бензинового) фильтра на Ваз 2113, Ваз-2114, Ваз-2115, Ваз 2110, Ваз-2111, Ваз-2112, Ваз-2710 Приора, Ваз-21099 инжектор будет завершен.

Для карбюраторных двигателей
(описание порядка замены воздушного фильтра)

Работы по замене воздушного фильтра входят в регламент регламентного обслуживания автомобилей ВАЗ 2108, 2109, 21099, а также всех остальных автомобилей. Если не проходить эти процедуры, то следует самостоятельно следить за состоянием фильтра, так как при его сильном загрязнении снижается мощность двигателя, увеличивается расход бензина и выброс вредных продуктов сгорания в атмосферу.

Состояние фильтра рекомендуется проверять каждые 10-15 тыс. км пробега; если автомобиль эксплуатируется в условиях повышенной запыленности, то каждые 5-10 тыс. км пробега.

Процедура замены фильтра очень проста. В первую очередь необходимо снять крышку коробки фильтра, открутив гайку крепления крышки фильтра и открыв три хомута по периметру коробки.

После этого снимите старый фильтр и протрите внутреннюю часть корпуса коробки фильтра сухой тканью, чтобы удалить остатки грязи и пыли.

Затем установите новый фильтр, закройте крышку коробки, затяните гайку и наденьте хомуты по периметру коробки фильтра. Установлен новый фильтр!

Как производится замена воздушного фильтра можно увидеть на видео ниже:

Для инжекторных (инжекторных) двигателей

Замена воздушного фильтра на моделях семейства Самара с инжекторными (инжекторными) модификациями двигателя регламентирована и обязательна производить не реже, чем каждые 20 тыс. км пробега.

Замена фильтрующего элемента достаточно проста (описание подходит для ВАЗ 2108, 2109, 21099 и модели ВАЗ 2113, 2114, 2115). В первую очередь нужно снять датчик массового расхода воздуха:

Открутив винты крепления, поднимаем крышку вверх. Сам фильтр будет располагаться в своих пазах:

Обратите внимание на то, как он установлен. Если вдруг по каким-то причинам вы не обратили на это внимание, то на нижней части корпуса есть индикатор, в какую сторону нужно устанавливать фильтрующий элемент. Установка нового фильтра на место старого…

… и снова завинтить крышку. Устанавливаем датчик массового расхода воздуха. Необходимо вставить датчик в посадочное место до щелчка.

Запускаем двигатель и проверяем работу. Если после установки нового фильтра его работа становится нестабильной, возможно, фильтр установлен неправильно. Необходимо еще раз выполнить все вышеперечисленные операции, только на этот раз установить фильтр в нужное положение.

Очистка топлива необходима для нормальной работы двигателя автомобиля и увеличения срока его службы. Двигатель должен получать очищенное от различных примесей и загрязнений топливо. С этой целью принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109и 99, 2114 и 2115 будут рассмотрены ниже.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Делятся на два типа: грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

Фильтр грубой очистки ВАЗ находится внутри топливного насоса

Фильтры карбюраторных систем изготавливаются из прочного и прозрачного материала, как правило, пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходный материал. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь их помещают любой из этих материалов: войлок, войлок или бумагу.

Для систем впрыска автомобилей ВАЗ уже нужна очистка значительно более высокого значения. Поэтому и фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки применяют щелевые, сетку и ленту, которые задерживают мусор, находящийся в топливе. Наоборот, в ФХО используются элементы из пористых материалов.

Какой лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь требуемое качество очистки. Поэтому лучшим можно назвать тот, у которого пропускная способность не ниже 5-7 мк (инжектор) и 15 мк (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут, в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально согласовать с сотрудником сервисного центра стоимость процедуры, согласовать время и т.д. Как правило, цена замены начинается от 700 рублей и не выходит за черту от 1000-1200 руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Где находятся очистители

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторной и карбюраторной системах они расположены в разных местах.

Расположение фильтра на карбюраторных ДВС

На карбюраторных ВАЗах очиститель топлива находится под капотом. Устанавливается под тормозной бачок (основной), фиксируется 2-мя хомутами.

Фильтр карбюратора ВАЗ находится под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ФТО устанавливается под автомобилем, за глушителем. Монтируется в виде картриджа в топливопроводе. Для его осмотра или демонтажа приходится поднимать автомобиль на эстакаду или яму.

Как заменить фильтр грубой и тонкой очистки топлива на ВАЗ 2109/2114/2115

Замена на этих модификациях ВАЗ может производиться своими руками. Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали целиком, акцентировать внимание на нюансах.

Замена карбюратора на автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

1. Сначала ослабляются хомуты, которые расположены с обеих сторон фильтра (сначала тот, что ближе к двигателю, потом другой).
2. Затем отсоединяются топливные шланги.

Для снятия фильтра тонкой очистки ослабьте хомуты и снимите оба топливных шланга

Таким образом, вы легко и просто сможете снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов начало вытекать топливо, срочно закрыть отверстие заглушкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого следующим образом:

• найти стрелку на фильтре;

Стрелка на фильтре должна смотреть на топливный насос

• поставить так, чтобы стрелка смотрела на топливный насос.

Наконец, не забудьте затянуть зажимы.

Если металлические хомуты изношены, плохо фиксируют шланги, болты проворачиваются, их лучше заменить. Хомуты недорогие (20-30 рублей).

Осталось закачать топливо в фильтр, ибо новый элемент будет сухой. Накачка производится вручную. Нажмите пару раз на рычаг топливного насоса. Посмотрите заодно и на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ваз 2109

Замена на инжекторных автомобилях ваз 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр расположен в другом месте. Процесс замены также отличается, в первую очередь, тем, что автомобиль нужно поднять на яму или эстакаду.

• снять хомут, удерживающий фильтр;
• ослабить чистящие болты очистителя ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами.

• перед снятием фильтра нужно запомнить направление стрелки указывающей направление движения бензина в трубах.

Уплотнительные кольца фильтра надо проверить

Затем можно поставить новый фильтр:

• соединить оба штуцера, затянуть;
• затяните болты крепления скобы хомута;
• запустите двигатель и дайте ему поработать 2-3 минуты для проверки герметичности.

Затяжку необходимо производить с учетом правил момента затяжки гаечных соединений. Перетягивание креплений может иметь негативные последствия.

Если обнаружена течь, то сильнее затянуть гайку в месте вытекания топлива.

Очиститель топлива грубой очистки или СГО меняется следующим образом:

• задний диван автомобиля откидывается из салона;
• открывается доступ к этому люку;

Доступ к лючку бензонасоса на инжекторных ВАЗ открывается откидыванием заднего дивана

• головкой на 10 откручиваем все гайки по кругу;
• защелки и соединения сняты;

Эти соединения на крышке топливного насоса необходимо снять

• получает топливный насос;

ТНВД в разобранном виде ВАЗ

• фильтр находится в его нижней части, оттуда он вынимается.

Крупная сетка находится внизу топливного насоса

Процесс замены СГО аналогичен для ВАЗ с карбюратором и инжектором.

Меры предосторожности

1. Не работать в закрытом со всех сторон помещении. Должна быть обеспечена вентиляция.
2. Курение строго запрещено, так как любая искра может привести к тяжелым последствиям при работе с топливной системой.
3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или на слизистые оболочки глаз может вызвать сильную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару, когда температура воздуха выше 25–30 °С.
5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через какой срок менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. К сожалению, отечественный бензин не отличается идеальной чистотой, и это вызвано не только исходным качеством топлива, но и плохими условиями транспортировки и хранения.

Очевидно, что результатом плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

По регламенту очиститель на карбюраторных системах необходимо менять каждые 10 тыс. км пробега автомобиля, а на инжекторных — каждые 20 тыс. км. С учетом вышеизложенных рекомендаций по чистоте топлива срок замены целесообразно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Причины неисправности топливного фильтра ВАЗ 2109/2114/2115

Как было написано выше, причинами неисправности очистителя является грязное топливо, которое заливается в баки автомобилей на российских АЗС. Высокое содержание смол в бензине губительно действует на все системы силовой установки автомобиля и форсунки. От этого забиваются топливопроводы. Если в топливе присутствует вода, это способствует появлению коррозии, повреждаются элементы системы, происходят поломки в цилиндро-поршневой группе и т. д.

Одной из наиболее распространенных неисправностей фильтра является утечка. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина протечки связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр подтекает из-за наличия грязи внутри, то такой элемент лучше заменить. Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то нужно откачать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Для вытеснения избыточного давления из системы необходимо нажать на золотник

Перед сбросом давления автомобиль необходимо поставить на ручник и включить нейтраль.

На автомобилях ВАЗ, у которых очиститель закреплен на защелках, причина неисправности может крыться в чем-то другом. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены с обеих сторон фильтра

Так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — это всегда проблема, так как найти ее отдельно в продаже просто невозможно. Можно, конечно, приобрести трубки в собранном виде, но они продаются комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая идет в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и зафиксируйте обычными хомутами за 20 руб.

Еще один распространенный дефект – фильтр не заполняется топливом, либо это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух выбрасывается, как упоминалось выше, через золотник.

Если на ВАЗ нет специального золотника, то воздух можно легко выгнать, сняв шланг подачи топлива и дав двигателю выработать остатки топлива. Затем шланг вставляется на место, и в систему вручную закачивается бензин.

Грязный фильтр не всегда требует замены. В некоторых случаях, особенно когда очиститель был доставлен относительно недавно, можно попробовать его почистить. Делается это так: фильтр продувается потоком воздуха от компрессора. Процедуру можно провести на любом СТО или предприятии, где есть воздушный компрессор. Также можно поинтересоваться у знакомых водителей КамАЗа или ЗиЛа, у чьих грузовиков есть компрессор с возможностью стравливания воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана засорением или истощением уплотнительных манжет;
• из-за ржавчины внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за воздушной пробки, образовавшейся внутри системы из-за избыточного давления.

Своевременное и грамотное обслуживание фильтров продлит работоспособность автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

Меняем воздушный фильтр на инжекторном двигателе. Замена воздушного фильтра на инжекторном двигателе Бензиновый фильтр ВАЗ 2109 Инжектор в секции

Фильтры топливные предназначены для очистки топлива, подаваемого в двигатель, от смолистых примесей воды, грязи и частиц осадков в топливном баке. Причиной являются физико-химические процессы, вызывающие появление разного рода загрязнений.

Рассмотрим, какие последствия могут вызвать в автомобиле ВАЗ 21099,2109(инжектор). Смолы негативно воздействуют на трубопроводы, перекрывая клапаны, от которых пострадает вся топливная система. Наличие воды или конденсата в топливе провоцирует образование коррозии, повреждение деталей системы подачи топлива в форсунку и может привести к выходу из строя цилиндро-поршневой группы.

Грязь забивает топливные каналы, а в сочетании с наличием воды в топливе и в зимний период провоцирует затруднение запуска двигателя, так как может замерзнуть в топливопроводе.

Топливный фильтр необходимо периодически менять, что позволит избежать многих поломок автомобилей серий 21099,2109. Срок службы фильтра зависит от стиля вождения, внешней среды, в которой эксплуатируется ВАЗ, состояния топливной системы в целом и, конечно же, в первую очередь от качества используемого топлива.

Ваз 21099,2109 следует знать, что топливный фильтр рекомендуется менять каждые 20 тысяч километров. При не очень высоком уровне топлива на отечественных заправках фильтр желательно менять чаще, так как он забивается всякими примесями и грязью, из-за чего увеличивается нагрузка на двигатель, снижается мощность. Топливная система прослужит дольше, если вовремя своевременно заменить топливный фильтр.

Стоит отметить, что замена топливного фильтра ВАЗ 21099,2109 не представляет особой сложности и эту процедуру может выполнить водитель, не имея большого опыта вождения и эксплуатации автомобиля. Если вы столкнулись с этой проблемой впервые, то узнайте, как поменять фильтр на ВАЗ с двигателем, на который установлена ​​форсунка, следуйте приведенным ниже рекомендациям.

Согласно регламенту регламента ТО в рамках ТО Автомобиль ВАЗ 21099,2109 замена топливного фильтра должна производиться после 20 тысяч пробега, но как уже было сказано выше замену целесообразно проводить на 15 тысячах и даже раньше, учитывая влияние внешних факторы. Ниже будет процедура замены топливного фильтра на моделях ВАЗ 21099,2109 с инжектором.

Для замены фильтра необходимо использовать яму или подъемник. Работы необходимо производить в хорошо проветриваемом помещении или на улице, не рекомендуется работать в жару, весь процесс проводить вдали от источников открытого огня.

Топливный фильтр находится под автомобилем за топливным баком около выхлопной трубы. Чтобы его снять нужно ослабить болты, которые держат держатель.

Далее откручиваем два штуцера подающей и разгрузочной площадки бака. Для того чтобы открутить гайки нужно два ключа на 19которым отворачиваем гайку на корпусе фильтра фиксирующую трубопровод.

Необходимо зафиксировать расположение указателя направления движения топлива, а также учитывать возможность утечки топлива из форсунок.

При установке обратите внимание на стрелку направления, так как фильтр установлен неправильно Топливо не будет проходить по трубопроводу в форсунку. Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к протечкам и может стать причиной аварийной ситуации. После установки фильтра крутим двигатель ВАЗ и проверяем все соединения и сам фильтр на герметичность, если у вас подвеска (но в меру), или замена уплотнителей.

Необходимые меры предосторожности при замене:

1. Запрещается курить во время работы с топливной системой.
2. Работы выполнять с огнетушителем.
3. Не допускается попадание бензина на слизистые и глаза.
4. Работать необходимо при хорошей вентиляции.
5. Температура окружающей среды не должна превышать 25 градусов.

Работа после полного охлаждения двигателя и выхлопной системы. Установка топливного фильтра производится строго в обратной последовательности, что бы не вышла из строя топливная система. Процесс замены топливного фильтра не требует особых навыков, и с учетом вышеперечисленных рекомендаций может быть выполнен водителем с небольшим стажем.

Соответственно стоимость ТО ВАЗ 21099,2109 будет значительно ниже, а машина будет вести себя лучше. И конечно же необходимо стремиться использовать только качественное топливо.

Ну нет

Система питания ВАЗ 2109-2108 Инжектор и карбюратор очень разные, поэтому процедура замены многих деталей может отличаться кардинально. То же самое относится и к замене воздушного фильтра. Конечно, все это делается очень просто и сложностей с этим сервисом не возникнет, но порядок выполняемых действий уже другой.

Во-первых, стоит отметить, что на инжекторном двигателе ВАЗ 2109-2108 для замены воздушного фильтра делается только крестовая отвертка, больше никаких инструментов под рукой иметь не нужно.

Итак, открываем капот автомобиля и отсоединяем штекер питания от датчика расхода воздуха:

Затем откручиваем 4 болта, с помощью которых крепится верхняя крышка корпуса:

После того, как все они открутил, можно поднять крышку и вынуть оттуда старый фильтр:

После извлечения старого фильтра необходимо тщательно протереть пыль внутри корпуса, и только после этого устанавливать новый элемент! Обратите внимание, ребра должны быть направлены по ходу движения автомобиля, как это хорошо видно на фото выше.

Установка осуществляется в обратном порядке и не занимает более 3-х минут времени. Не забывайте производить замену не реже одного раза в 30 000 км, хотя в условиях большого количества пыли (сельская местность) можно делать в два раза чаще. Цена эт. расходники довольно низкие, так что не стоит на этом экономить!

Для карбюраторных двигателей
(описание порядка замены воздушного фильтра)

Работы по замене воздушного фильтра входят в регламент регламентного обслуживания автомобилей ВАЗ 2108, 2109, 21099, а также , и всех остальных автомобилей . Если вы не проходите эти процедуры, вам следует самостоятельно следить за состоянием фильтра, т.к. при сильном его загрязнении снижается мощность двигателя, увеличивается расход бензина и выбросы вредных продуктов сгорания в атмосферу.

Проверять состояние фильтра рекомендуется раз в 10-15 тыс. км пробега; Если автомобиль эксплуатируется в условиях повышенной запыленности, то каждые 5-10 тыс. км пробега.

Процедура замены фильтра очень проста. В первую очередь необходимо снять крышку коробки фильтра, открутив гайку крепления крышки фильтра и открыв три хомута по периметру коробки.

После этого следует снять старый фильтр и протереть корпус коробки фильтра изнутри сухой тканью, чтобы удалить остатки грязи и пыли.

Затем следует поставить новый фильтр, закрыть крышку коробки, затянуть гайку и надеть хомуты по периметру коробки Filta. Установлен новый фильтр!

Как производится замена воздушного фильтра, вы можете посмотреть на видео ниже:

Для инжекторных (инжекторных) двигателей

Замена воздушного фильтра на моделях семейства Самара с инжекторными (инжекторными) модификациями двигателей регламентирована и производить надо не реже, чем каждые 20 тыс. км.

Замена фильтрующего элемента достаточно проста (описание подходит для моделей ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115). В первую очередь необходимо снять датчик расхода воздуха:

Закрутив крепежные винты, поднять крышку вверх. В его пазах будет сам фильтр:

Обратите внимание на то, как он установлен. Если вдруг по какой-либо причине вы не обратили на это внимание, то на дне корпуса есть указатель, в каком направлении нужно устанавливать фильтрующий элемент. Устанавливаем новый фильтр на место старого…

… и закрутите крышку обратно. Устанавливаем датчик массового расхода. Вы должны вставить датчик в место посадки до щелчка.

Привозим двигатель и проверяем работу. Если его работа после установки нового фильтра стала нестабильной, то фильтр не установлен. Необходимо повторно произвести все вышеперечисленные операции, только на этот раз установить фильтр в нужное положение.

Замена топливного фильтра в автомобилях ВАЗ 2109 с инжекторным двигателем Проводится через каждые 20 000 км пробега или при возникновении проблем с подачей топлива.

Процесс замены фильтра не сложный, однако для него требуется гараж с ямой или хотя бы эстакада, так как сам элемент находится под днищем автомобиля за топливным баком возле выхлопной трубы. Добраться до него без ямы или эстакады практически невозможно. Из представленных инструментов и средств вам понадобится 10, 17, 19, а также тряпка.

Сам фильтрующий элемент выбрать несложно, т.к. оригинальные запчасти Существуют десятки, если не сотни аналогов. Воспользуйтесь нашей таблицей, в которой указаны производители и каталожные номера. топливные фильтрыподходят на ВАЗ 2109.

ПРОИЗВОДИТЕЛЬ	КОД ПРОДАВЦА
ОРИГИНАЛ
Лада	21081117010
Аналоги
Фильтр АМС.	НФ-2360.
Бош.	ГТ 058.
БМВ.	54
БМВ.	13 32 1 278 272,3
Бомаг.	96006361
Дело Ih.	417917C91
Ситроен.	GX 542 9192.
Дело Ih.	680120025
ДАФ.	1500508
Фиат.	71736104
Дойц-Фар.	8121 0900
Форд	5015544
Рама.	Г10230.
Дженерал Моторс.	4408101
Дженерал Моторс.	804
GMC.
Ивеко.	J1331043.
Хамм.	280194
Крамер	1610306
Киа.	9500
Ленд Ровер.	СТЦ 4202.
Лянча.	9622617880
Магнети Марелли.	150020005400
Мужчина.	81125030056
Мазда.	2221 34Б.
Опель
Пурфлюкс	ЭП202.
Рено.	50 00 031 168
Ровер / Остин.	Fe4001.
Renault Trucks.	5000031168
Рише.	552482201
Сааб.	83 84 75
Смарт.	0003414V002.
Субару.	642010020
Софима.	С 1741 Б.
Талбот.	13170900
Технокар	В48.
Воксхолл.	94475304
Фильтры Uniflux.	Xb245.
Вольво.	3713186
Фольксваген.	251 201 511 Д
Фольксваген.	111261275

Устанавливаем автомобиль на яму или на эстакаду и обездвиживаем. Учитывая тот факт, что при замене фильтра возможно вытекание некоторого количества бензина, не рекомендуется проводить работы вблизи открытого огня.

1. Найдите сам топливный фильтр.

Замена топливного фильтра ВАЗ 2109 Форсунка

2. Ключ на 10 ослабил крепление хомута.

3. Ключи на 17 и 19 захватывают гайку на топливопроводе и гайку на самом фильтре. Удалять.

4. В этот момент из сепарации потечет бензин. Вы можете заменить любую посуду или просто воспользоваться тряпкой. Не потеряйте прокладку (резиновое уплотнительное кольцо).

5. Таким же образом открутите второй штуцер.

6. Полностью отвинтите хомут и снимите фильтр.

Замена топливного и воздушного фильтров на автомобиле ВАЗ 2109 Операция очень простая и занимает 15-20 минут. Многие из читателей могут сказать, что такая статья не нужна, так как все и так понятно. Тем не менее, все мы когда-либо делали что-то в первый раз. И нет ничего прискакавшего, когда не знаешь, что делать и видишь это впервые на картинке компа.
Начнем с С. Фильтр воздушный ВАЗ 2109 . Его замена требуется каждые 10 000 -15 000 км пробега. Ну а если ехать по пыльным проселочным дорогам То раньше. Воздушный фильтр ВАЗ 2109 предназначен для очистки воздуха перед приготовлением горючей смеси в карбюраторе. Если вовремя не заменить воздушный фильтр, то это чревато засорением карбюратора и преждевременным износом двигателя. Он находится сверху карбюратора ВАЗ 2109.

Чтобы добраться до него, нужно всего лишь открутить гайку на крышке воздушного фильтра. Зафиксируйте четыре защелки по краям крышки и снимите ее. А теперь ВАЗ 2109фильтр сам есть напрямую.

Если у Вас воздушный фильтр в масле, то это может быть по следующей причине: вентиляция картера двигателя соединена с отверстием в корпусе воздушного фильтра. Это незаконные газы из картерных вен двигателя обратно в перекрытие. Двигатель ВАЗ 2109. А вот если туда попадают газы и масло тоже включается следующим образом: отверстие в корпусе воздушного фильтра ВАЗ 2109 закрывается заглушкой из-под шампанского (она отлично подходит), а картер подсоединяется к шлангу.

Другой конец этого шланга, извините, висит в воздухе. Длину шланга обычно выбирают сантиметров 30 – 50. Таким образом, картер ВАЗ 2109 будет вентилироваться и фильтр ВАЗ 2109 не будет в масле.
Старый фильтр вылезает. Если на ней или по краям на крышке есть сорта (чаще всего это мошки, мухи, кусочки земли), то их нужно аккуратно удалить. Только смотрите, чтобы они не попали в карбюратор. Освободив место посадки просто поставили на него новый ВАЗ 2109фильтр.

Можно промазать резинками сверху и снизу машинного масла Для устранения воздушных мест между крышкой и фильтром. Одеваем крышку, защёлкиваем защёлки, ставим на место и зажимаем гайкой. Поздравляем, воздушный фильтр ВАЗ 2109 вы поменяли.

Теперь будем делать ваз 2109 топливный фильтр . Топливный фильтр предназначен для очистки бензина, поступающего из бензобака в карбюратор. Бензин необходимо фильтровать из-за наличия мелкого мусора: коррозия бензобака, некачественный бензин на заправке и т. д. Меняется каждые 10000 км пробега, но с учетом низкого качества местного бензина лучше менять каждые 7000км. Он расположен под главным тормозным цилиндром.

Топливный фильтр ВАЗ 2109 крепится к шлангам двумя хомутами.

1) Сначала ослабляем хомут с двигателя.

Отсоединяем старый фильтр ВАЗ 2109

2) Затем стягиваем шланг от фильтра. После снятия бокового шланга двигателя с фильтром бензин из фильтра будет поступать обратно в бензобак. А еще из шланга может вылиться немного бензина из бензонасоса.
3) затем ослабьте хомут и снимите шланг со стороны бензобака. Вот топливный фильтр ВАЗ 2109и в твоих руках. В деталях видно, сколько в нем мусора.

Фильтр топливный ВАЗ 2109 снят

4) У нас в руках новый топливный фильтр. Находим на нем стрелку: стрелка указывает направление движения бензина. Ставим фильтр так, чтобы стрелка указывала на бензонасос ВАЗ 2109.

5) Освободите зажимы. Готовый. Теперь необходимо закачать бензин в фильтр, так как он еще сухой. Делается это с помощью топливного насоса. Когда вы увидите несколько раз на его рычаге, мы наблюдаем, как топливный фильтр заполняется бензином.

Ну и все, фильтр воздушный и топливный ВАЗ 2109 заменены.

Где находится топливный фильтр ваз 2109. Меняем воздушный фильтр на инжекторном двигателе

Чтобы произвести замену, потребуется автояма. Работы следует проводить в хорошо проветриваемом помещении или на улице (но не в жаркую погоду!), вдали от источников открытого огня (разумеется, во время работы также нельзя курить).

Топливный фильтр расположен под автомобилем сразу за топливным баком перед выхлопной трубой. Для его снятия необходимо ослабить усилие затяжки болта, стягивающего удерживающую скобу:

Ослабив кронштейн, необходимо открутить два штуцера подводящего и отводящего трубопроводов. Для того, чтобы открутить гайки, необходимо сначала установить один ключ «на 19» на гайку, расположенную на корпусе фильтра, а затем вторым ключом открутить гайку штуцера трубопровода, как показано на рисунке ниже:

Запомнить как указатель направления подачи топлива находится перед снятием фильтра, и будьте осторожны при его снятии — топливо может вылиться из системы. Вытащите старый фильтр. При установке нового фильтра необходимо руководствоваться знаками на его поверхности:

Обратите внимание, что при неправильной установке топливо не будет поступать в трубопровод. Также обратите внимание на наличие уплотнительных колец. Требуется их установка. В противном случае будут утечки.

Установите фильтр в обратном порядке. После установки фильтра запустите двигатель и осмотрите фильтр на наличие капель топлива. При возникновении утечек топлива проверьте уплотнения штуцеров трубопроводов или затяжку гаек.

Фильтр топливный ваз 2109автомобили с инжекторным двигателем заменяется через каждые 20 тысяч километров пробега или при наличии проблем с подачей топлива.

Процесс замены фильтра не сложный, однако для него требуется гараж с ямой или хотя бы эстакадой, так как сам элемент находится под днищем автомобиля за топливным баком возле выхлопной трубы. Добраться до него без ямы или эстакады практически невозможно. Из инструментов и подручных средств потребуются ключи на 10, 17, 19, а также тряпкой.

Сам фильтрующий элемент подобрать не сложно, так как оригинальная запчасть имеет десятки, если не сотни аналогов. Для подбора воспользуйтесь нашей таблицей, в которой указаны производители и каталожные номера топливных фильтров, подходящих на ВАЗ 2109.

Устанавливаем автомобиль на яму или на эстакаду и обездвиживаем. Учитывая тот факт, что при замене фильтра может вытечь некоторое количество бензина, не рекомендуется проводить работы вблизи открытого огня.

1. Находим сам топливный фильтр.

Замена топливного фильтра ВАЗ 2109 инжектор

2. Ключом на 10 ослабляем крепление хомута.

3. Ключами на 17 и 19 захватываем гайку на топливопроводе и гайку на самом фильтре. Отвинтить.

4. В этот момент из места разъединения начнет течь бензин. Вы можете заменить некоторые блюда, или просто использовать тряпку. Не потеряйте прокладку (резиновое уплотнительное кольцо).

5. Таким же образом открутите второй штуцер.

6. Полностью отвинтите хомут и снимите фильтр.

Очистка топлива необходима для нормальной работы автомобильного двигателя и увеличения срока его службы. В двигатель необходимо подавать топливо, очищенное от различных примесей и загрязнений. С этой целью принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109и 99, 2114 и 2115 будут рассмотрены ниже.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Делятся на два типа: для грубой очистки (сетка в топливном насосе) и тонкой очистки ВОМ (отдельный фильтр).

Фильтр грубой очистки ВАЗ находится внутри топливного насоса

Фильтры, предназначенные для карбюраторных систем, изготавливаются из прочного и прозрачного материала, как правило, пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходный материал. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь их помещают любой из этих материалов: войлок, войлок или бумагу.

Для систем впрыска автомобилей ВАЗ уже нужна очистка значительно более высокого значения. Поэтому и фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки применяют пластинчато-щелевые, сетки и ленты, которые улавливают помет в топливе. Напротив, PFT использует элементы из пористых материалов.

Какой лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь требуемое качество очистки. Поэтому лучшим можно назвать очиститель, пропускная способность которого не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30–50 минут в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально согласовать с сотрудником сервисного центра стоимость процедуры, согласовать время и т.д. Как правило, цена замены начинается от 700 рублей и не переходит рубеж 1000-1200 рублей.

Цена самого топливного фильтра ВАЗ не превышает 200–600 руб.

Где находятся очистители?

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторной и карбюраторной системах они расположены в разных местах.

Расположение фильтра на карбюраторных ДВС

На карбюраторных ВАЗах очиститель топлива находится под капотом. Устанавливается под тормозной бачок (основной), фиксируется 2-мя хомутами.

Фильтр для карбюратора ВАЗ находится под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ФТО устанавливается под автомобилем, сзади около глушителя. Монтируется в виде картриджа в топливопроводе. Для его осмотра или демонтажа приходится поднимать машину на эстакаду или яму.

Как заменить фильтр грубой и тонкой очистки топлива на ВАЗ 2109/2114/2115

Замена на этих модификациях ВАЗ может производиться своими руками. Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали в целом, акцентировать внимание на нюансах.

Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

1. Сначала ослабляются хомуты, которые расположены с обеих сторон фильтра (сначала одна ближе к двигателю, потом другая).
2. Затем топливные магистрали отсоединяются.

Для снятия фильтра тонкой очистки необходимо ослабить хомуты и снять оба топливных шланга

Таким образом можно легко и просто снять фильтр на карбюраторных ВАЗах.

Если при снятии шлангов начинает вытекать топливо, немедленно закройте отверстие заглушкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого следующим образом:

• найти стрелку на фильтре;

Стрелка на фильтре должна указывать на топливный насос.

• поставить так, чтобы стрелка смотрела на бензонасос.

В конце не забудьте затянуть хомуты.

Если металлические хомуты изношены, шланги плохо закреплены, винты прокручиваются, лучше их заменить. Хомуты недорогие (20-30 рублей).

Осталось закачать топливо в фильтр, ибо новый элемент будет сухой. Накачка производится вручную. Нажмите пару раз на рычаг топливного насоса. Заодно посмотрите на фильтр — вы должны увидеть, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с инжекторной системой топливный фильтр находится в другом месте. Процесс замены также отличается, в первую очередь, тем, что автомобиль нужно поднять на яму или эстакаду.

• снять хомут, удерживающий фильтр;
• ослабить болты крепления очистителя ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами.

• перед снятием фильтра нужно запомнить направление стрелки указывающей направление движения бензина в трубах.

Необходимо проверить уплотнения фильтра

Затем можно установить новый фильтр:

• соединить оба штуцера, затянуть;
• затянуть зажимные болты;
• запустите двигатель и дайте ему поработать 2-3 минуты для проверки герметичности.

Затяжку необходимо производить с учетом правил затяжки гаечных соединений. Если перетянуть крепления, это может привести к негативным последствиям.

Если обнаружена течь, то сильнее затянуть гайку в месте вытекания топлива.

Очиститель топлива грубой очистки или СГО меняется следующим образом:

• задний диван автомобиля откидывается из салона;
• открывается доступ к этому люку;

Доступ к лючку бензонасоса на инжекторных ВАЗ открывается складыванием заднего дивана

• головкой на 10, все гайки откручиваются по кругу;
• защелки и соединения сняты;

Эти соединения на люке топливного насоса необходимо снять

• достать топливный насос;

Бензонасос впрыска ВАЗ, снятый

• Фильтр находится в его нижней части, оттуда он вынимается.

Крупная сетка находится внизу топливного насоса

Процесс замены СГО аналогичен на ВАЗ с карбюратором и с инжектором.

Меры предосторожности

1. В помещении, закрытом со всех сторон, работать нельзя. Должна быть обеспечена вентиляция.
2. Курение строго запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Рекомендуется надевать перчатки и защитные очки. Попадание легковоспламеняющихся жидкостей на кожу рук или на слизистые оболочки глаз может вызвать сильную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару, когда температура воздуха выше 25–30 °С.
5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. К сожалению, отечественный бензин не отличается идеальной чистотой, и это связано не только с исходным качеством топлива, но и с плохими условиями транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

По регламенту очиститель на карбюраторных системах необходимо менять каждые 10 тыс. км пробега автомобиля, а на инжекторных — каждые 20 тыс. км. Учитывая приведенные выше рекомендации по чистоте топлива, срок замены желательно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Причины неисправности топливного фильтра ВАЗ 2109/2114/2115

Как было написано выше, причинами неисправности очистителя является залив грязного топлива в баки автомобилей на российских АЗС. Высокое содержание смол в бензине губительно действует на все системы силовой установки автомобиля и форсунки. Это засоряет топливопроводы. Если в топливе присутствует вода, то это способствует появлению коррозии, повреждаются элементы системы, происходят поломки в цилиндро-поршневой группе и т. д.

Одной из наиболее частых поломок фильтра является утечка. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина протечек связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протекал из-за наличия грязи внутри, то такой элемент лучше заменить. Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то нужно откачать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Для вытеснения избыточного давления из системы необходимо нажать на золотник

Перед сбросом давления автомобиль необходимо поставить на ручник и поставить на нейтраль.

На автомобилях ВАЗ, у которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другом месте. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Зажимы расположены с обеих сторон фильтра

Так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — это всегда проблема, так как найти ее отдельно в продаже просто невозможно. Можно, конечно, приобрести трубки комплектом, но они продаются комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если вы не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая выходит в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один распространенный дефект связан с тем, что фильтр не заполнен топливом или это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух выбрасывается, как упоминалось выше, через золотник.

Если на ВАЗе нет специального золотника, то воздух легко выгнать, сняв шланг подачи топлива, и дать двигателю выработать остатки топлива. Затем шланг вкручивается на место, и в систему вручную закачивается бензин.

Грязный фильтр не всегда можно заменить. В некоторых случаях, особенно когда очиститель был установлен сравнительно недавно, можно попробовать его почистить. Делается это следующим образом: потоком воздуха от компрессора продувается фильтр. Процедуру можно провести на любом СТО или предприятии, где есть воздушный компрессор. Также можно спросить у знакомых водителей КамАЗ или ЗиЛ, на чьих грузовиках стоит компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана засорением или выходом из строя уплотнительных манжет;
• из-за ржавчины внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за образования воздушной пробки внутри системы из-за избыточного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

Для карбюраторных двигателей
(описание порядка замены воздушного фильтра)

Работы по замене воздушного фильтра входят в регламент регламентных работ автомобилей ВАЗ 2108, 2109, 21099, а также всех остальных автомобилей. Если не проходить эти процедуры, то следует самостоятельно следить за состоянием фильтра, т.к. при его сильном загрязнении снижается мощность двигателя, увеличивается расход бензина и увеличивается выброс вредных продуктов сгорания в атмосферу.

Состояние фильтра рекомендуется проверять каждые 10-15 тыс. км пробега; если автомобиль эксплуатируется в условиях повышенной запыленности, то раз в 5-10 тыс. км пробега.

Процедура замены фильтра очень проста. В первую очередь нужно снять крышку коробки фильтра, открутив гайку крепления крышки фильтра и открыв три клипсы по периметру коробки.

После этого снимите старый фильтр и протрите внутреннюю часть коробки фильтра сухой тканью, чтобы удалить оставшуюся грязь и пыль.

Затем следует поставить новый фильтр, закрыть крышку коробки, затянуть гайку и надеть хомуты по периметру коробки фильтра. Установлен новый фильтр!

Как заменить воздушный фильтр, вы можете посмотреть на видео ниже:

Для инжекторных (инжекторных) двигателей

Замена воздушного фильтра на моделях семейства Самара с инжекторными (инжекторными) модификациями двигателя регламентирована и обязательна производить не реже, чем каждые 20 тыс. км пробега.

Замена фильтрующего элемента достаточно проста (описание подходит для моделей ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115). В первую очередь необходимо снять датчик массового расхода воздуха:

Открутив крепежные винты, поднимите крышку вверх. Сам фильтр будет в своих пазах:

Обратите внимание как он установлен. Если вдруг по какой-то причине вы не обратили на это внимание, то на нижней части корпуса есть индикатор, в какую сторону нужно устанавливать фильтрующий элемент. Устанавливаем новый фильтр на место старого…

… и снова завинтить крышку. Установить датчик массового расхода воздуха. Необходимо вставить датчик в посадочное место до щелчка.

Запускаем двигатель и проверяем работу. Если его работа после установки нового фильтра стала нестабильной, возможно, фильтр был установлен неправильно. Необходимо еще раз выполнить все вышеперечисленные операции, только на этот раз установить фильтр в нужное положение.

Ряд неисправностей в работе карбюраторного двигателя ВАЗ 2108, 2109, автомобили 21099 имеют прямое отношение к степени загрязнения топливного фильтра на заборе топлива в бензобак. Он расположен на дне топливозаборной трубы и состоит из мелкой сетки.

Многим знакома ситуация, когда никак не получается победить при нажатии на педаль «газа», нестабильность, перебои в работе двигателя до его остановки. Карбюратор меняли уже несколько раз, все заменено, угол зажигания отрегулирован и система зажигания полностью перебрана, но толку нет, либо принятые меры помогают лишь временно.

В этой ситуации следует обратить внимание на топливный фильтр заборника топлива в бензобаке автомобиля. Многие просто не подозревают о его существовании, одни забывают о нем, другие чистят неправильно. А зря, так как этот фильтр является форпостом всей топливной системы автомобиля в процессе очистки поступающего в двигатель бензина. Его засорение снижает (или прекращает вовсе) попадание в карбюратор и далее в двигатель автомобиля. А это как раз и приводит к проблемам в его работе в разных режимах, в том числе и «плавающих» (то то появляются, то пропадают).

Особенности очистки топливного фильтра топливозаборника в бензобаке автомобилей ВАЗ 2108, 2109, 21099

• Снятие топливозаборника

• Снимите топливный фильтр с впускной трубы

С усилием сдвигаем вниз с трубки топливозаборника.

• Очистка топливного фильтра

Берем зубную щетку, немного ацетона и тщательно очищаем все ячейки фильтрующей сетки.
