Замена шруса ВАЗ 2114 | Снять гранату на переднеприводном ВАЗ

Здравствуйте. Эта статья посвящена теме замены внешнего шруса (простым языком граната) автомобиля ВАЗ 2109, 2114, 2115.  В конце статьи есть подробное видео замены. Шрус расшифровывается как шарнир равных угловых скоростей. Перед тем, как менять внешнюю гранату, необходимо убедится, что неисправна именно эта деталь. Как это понять, речь пойдёт далее.

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.





Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки.
Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое  подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Как снять шруз ваз

Определившись, что у Вас сломалась именно внешняя граната, начинаем её снятие.

Как открутить ступичную гайку на ВАЗ?

В первую очередь откручиваем ступичную гайку. Для этого берём головку на 30 и рычаг, чем больше — тем лучше. Подкладываем кирпичи под колёса, что бы машина не каталась (просто поставить на передачу не вариант, колесо будет прокручиваться) и начинаем откручивать ступичную гайку.

В этом деле, чем Вы больше весите тем лучше, так как мне очень часто не хватало своего веса и рычага примерно в полтора метра. Выходил из ситуации следующим образом: полностью вставал на рычаг, как можно ближе к краю, тем самым давая максимальную натяжку на гайку, и бил молотком по рычагу.

Обычно такой метод мне помогал откручивать даже самые закисшие ступичные гайки.

Еще один нюанс, если внешние стенки головки соприкасаются со стенками ступицы, лучше смазать головку отработкой или литолом, на крайний случай силиконовой смазкой. Благодаря такой хитрости головку не будет закусывать в ступице.

Как снять гранату?

Ступичная гайка откручена, теперь снимаем колесо, откручиваем два болта на которых держится шаровая, разъединяем рычаг подвески и ступицу, отводим её вбок от машины при этом, легонько постукивая по гранате, выводим её из ступицы.
На этом месте возможны два варианта:

1. Граната уже сломана.
2. Замена гранаты в связи с ее хрустом.

В первом случае Вы просто снимайте с вала внешнюю часть шруса, потом стопорное кольцо с вала привода и сбивайте молотком обойму.

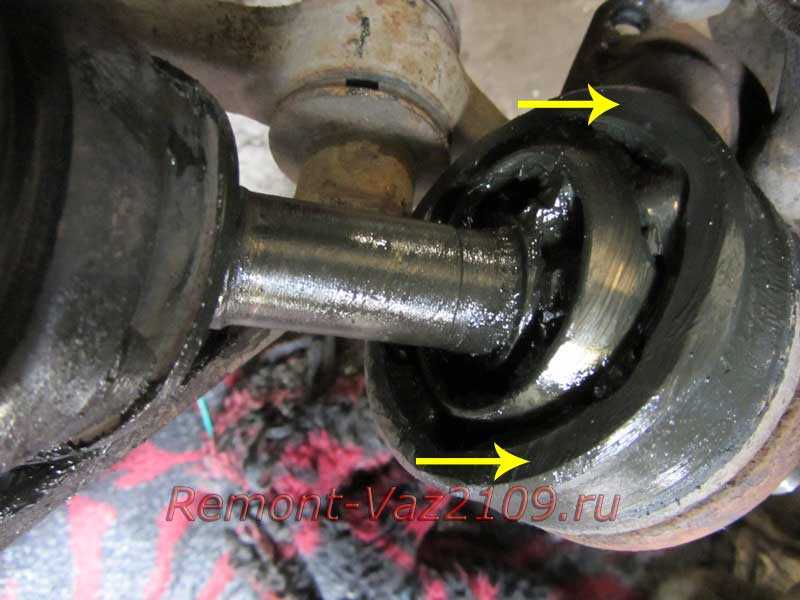

Во втором случае снятие шруса усложняется. Вам необходимо отклонить гранату относительно вала на максимальный угол так, чтобы были видны шары подшипника и их обойма.

Теперь молотком разбиваем перемычки обоймы между шарами подшипника и достаём по очереди шары. Когда достанете последний шар, можно будет снять корпус гранаты, а потом и её внутреннюю часть сидящую на валу, предварительно сняв с вала стопорное кольцо.

Конечно можно просто попробовать сбить гранату с вала, но из-за стопорного кольца это сделать будет проблематично.



Всё, шрус полностью снят. Теперь приступаем к установке новой детали.

Как поставить новый шрус на ВАЗ.

Обязательно соблюдайте эту последовательность установки новых деталей:

1. Маленький хомут.
2. Пыльник гранаты.
3. Большой хомут.
4. Стопорное кольцо.
5. Сам шрус.

Для начала, чистим вал привода от пыли, грязи и старой смазки.

У большинства шрусов в комплекте идёт смазка, пыльник, два хомута и иногда новая ступичная гайка. Если вдруг в комплекте не оказалось смазки, лучше использовать графитовую смазку, а если её нет, то простой литол.
Первым делом одеваем маленький хомут. Затем пыльник (он должен уйти за ограничивающую шайбу) и большой хомут. Затем одеваем на вал привода стопорное кольцо. Теперь открываем тюбик со смазкой и полностью выдавливаем его в гранату. Вот и пришло время одевать шрус на привод. Из-за стопорного кольца будет сложно привод засунуть в гранату, поэтому берём молоток и легонько, стараясь не повредить резьбу, садим гранату на место.

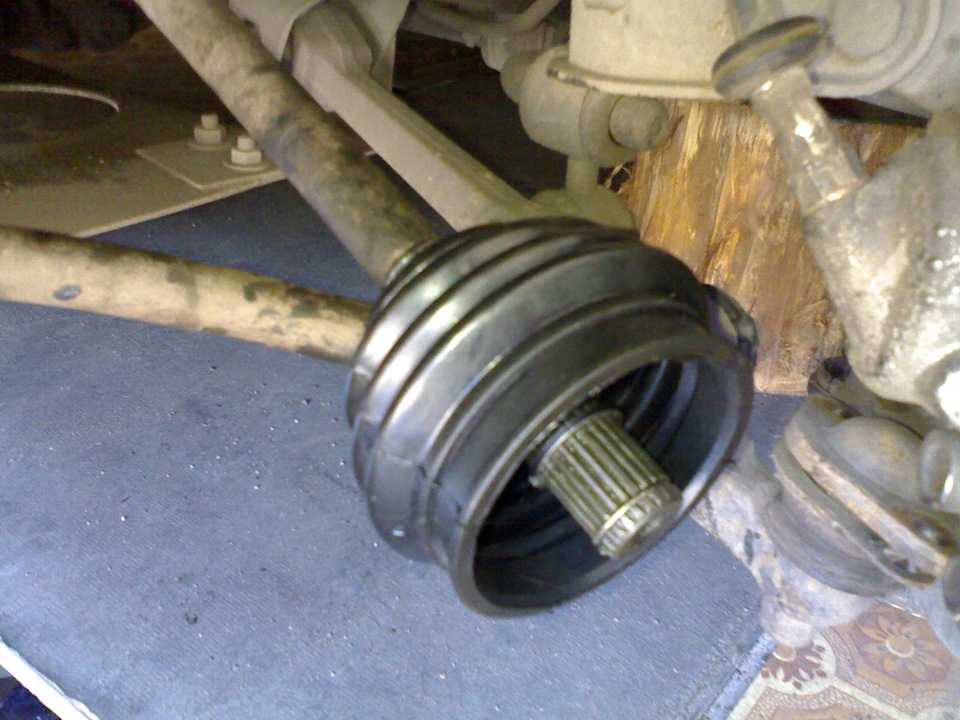

Сейчас нужно надеть пыльник на шрус и затянуть хомуты.
Сборка происходит в обратной разборке последовательности, но есть один ньюанс! Не перетягивайте ступичную гайку! От этого может загудеть подшипник. Ступичная гайка должна быть затянута с усилием 225,0–250,0 Н*м. Конечно же мало у кого есть динамометрический ключ. Так, что затягивайте гайку туго, но не со всей силы. По идее, на метровый вороток нужно будет надавить силой максимум 25 кг. Но, труба удлиняющая при таком усилии будет пружинить, так что как тут опишешь точно. Но уж явно весом прыгать не надо.

Надеюсь я Вам помог. Если остались вопросы — задавайте их в комментариях.

Замена пыльника наружного ШРУСа ВАЗ 2109

Шарнир равных угловых скоростей (ШРУС) или граната устанавливается на все переднеприводные или полноприводные автомобили, в том числе на модели ВАЗ 2109 — 21099. Через него крутящий момент двигателя передается на ведущие колеса. Вращение передних колес передается через полуоси и происходит под углом, который постоянно меняется, и задача наружного ШРУСа передавать его с минимальными потерями. Эта деталь имеет сложную конструкцию, и при неправильном обслуживании может выйти из строя. В результате автомобиль обездвиживается и требуется замена наружного ШРУСа.

Для чего служит пыльник

Наружный пыльник ШРУСа надежно защищает элементы этого механизма от попадания в него пыли и грязи. Он изготавливается из прочной, эластичной, устойчивой к износу, температурным колебаниям и агрессивным средам резины и может прослужить достаточно долго, но со временем он все равно растрескается или разорвется.

Если наружный пыльник рвется, вовнутрь гранаты попадает пыль и грязь, работающие как  абразив. А поскольку подвижные части этого механизма работают под высокими нагрузками в разных плоскостях под различными углами, это приводит быстрому выходу из строя шарниров. Поэтому необходимо следить за целостностью пыльника, чтобы ШРУС не ломался на протяжении нескольких сотен тысяч километров.

Как выявить проблему

Чтобы избежать возникновения этой проблемы, требуется осматривать пыльники ШРУСов не реже, чем один раз каждые пять тысяч километров. Лучше это делать с ямы или на подъемнике, чтобы внимательно осмотреть гофрированную резину. При подозрении на повреждение материала, появлении глубоких трещин нужно очистить его и внимательно осмотреть это место. Если подозрение подтвердилось, необходимо заменить порванный пыльник, никакому ремонту он не подлежит. Шарнир при этом тщательно очищается и в него вносится новая смазка.

Еще один признак разрыва пыльника – хруст ШРУСа при поворотах, когда нагрузка на него повышается. При этом внутренности гранаты могут просто распасться, её заклинит и она выйдет из строя. Тогда ее придется менять, что будет стоить гораздо дороже. В самом тяжелом случае иголки подшипников внутренней гранаты попадают в картер коробки передач и выводят ее из строя. А причиной этого часто бывает разрушение наружного пыльника.

Видео: Замена наружного пыльника гранаты ВАЗ 21099

Инструкция по замене наружного пыльника

Замена пыльника наружной гранаты не требует специальных навыков, инструмента и знаний, поэтому ее можно сделать у себя в гараже. При этом нужно помнить, что если затянуть с ремонтом, то замена сломавшегося ШРУСа обойдется гораздо дороже. Для выполнения работы потребуется:

1. Головка на 30 для выкручивания ступичной гайки.
2. Баллонный ключ.
3. Головка на 17 или другая для снятия болтов шаровой опоры.
4. Молоток, дополнительные наставки.
5. Плоская отвертка.
6. Хомуты соответствующих диаметров.
7. Бензин или другая жидкость для очистки.
8. Ветошь.

Чтобы заменить пыльник наружного ШРУСа, на колесе головкой на 30 ослабляется ступичная гайка, баллонным ключом ослабляются удерживающие диск болты, после чего колесо, на котором делается замена, поднимается домкратом и производится его демонтаж.

Снизу под тормозным диском расположены два болта, удерживающие шаровую опору. Их нужно выкрутить, освободив ее, после чего аккуратно вывести полуось в сторону, чтобы высвободить наружную гранату. Для этого требуется завести монтировку или другой рычаг и после выкручивания болтов нажать на шаровую опору, чтобы она пошла вниз, а тормозной диск потянуть на себя и отвести в сторону.

Убедившись, что пыльник поврежден, его нужно снять, расщелкнув старые хомуты, которые его удерживают.

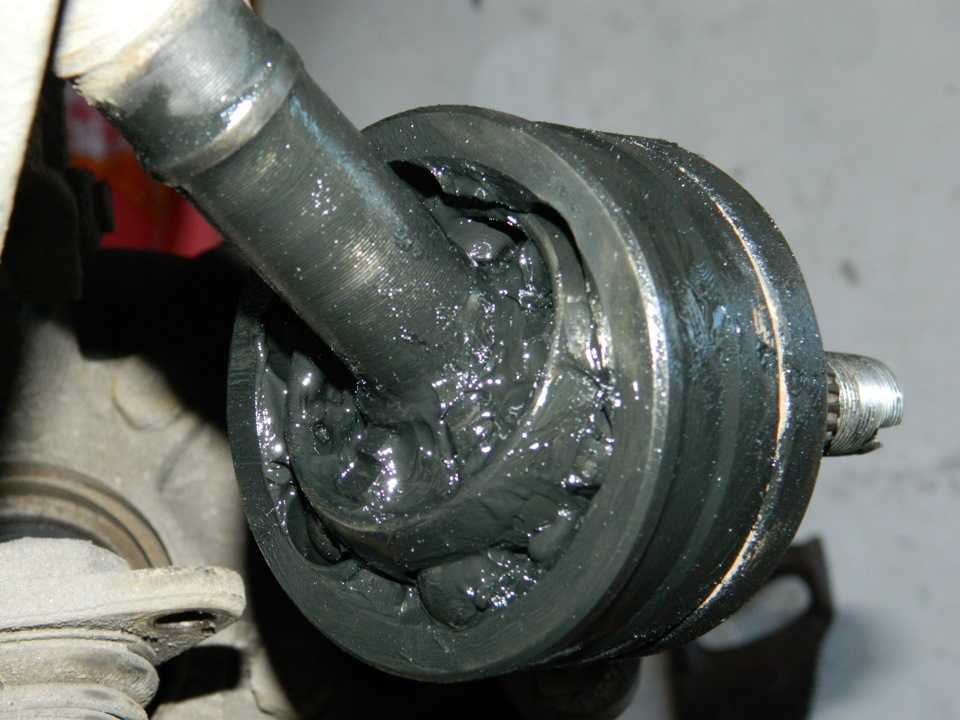

Сначала снимается часть большего диаметра, чтобы высвободить гранату. С нее удаляется старая смазка, после чего ее нужно демонтировать съемником, а если его нет, то молотком. Бить нужно по внутренней обойме, чтобы не повредить гранату. Случайный удар по сепаратору может сломать ШРУС, после чего потребуется его замена. Старый пыльник полностью снимается, а смазка удаляется.

Снятую гранату следует внимательно осмотреть, шарики должны плотно сидеть в гнездах, не должно наблюдаться люфтов. Чтобы извлечь шарики требуется проворачивать сепаратор и вынимать их по одному из пазов, для этого не потребуется больших усилий.  При этом шарики не нужно помечать, при установке их можно будет размещать в любое из гнезд.

Чтобы вынуть сепаратор, нужно провернуть его перпендикулярно первоначальному положению, слегка провернуть, утопить вниз, после чего он легко выводится из гнезда. Аналогичным образом выводится внутренняя часть обоймы. В результате граната разбирается на три детали плюс шесть шариков.

Важно тщательно очистить все внутренности детали. Это можно сделать бензином, другой подходящей жидкостью или применить чистую ветошь. Если в ШРУС попадали пыль и грязь, то очистку нужно делать особенно тщательно, все составные части должны быть идеально гладкими без абразивных частиц.

Обратная сборка начинается со сборки сепаратора. Внутренняя обойма заводится перпендикулярно плоскости своей установки, после чего проворачивается и освобождается место для шариков. Ее нужно установить так, чтобы с внутренней стороны оказалась выборка под стопорное кольцо. Схожим способом, перпендикулярно плоскости установки, устанавливают сепаратор.

После этого в отверстия сепаратора с легким щелчком ставят шарики и утапливают в корпус детали. Каждый последующий шарик будет вставляться все туже, поэтому проворачивать сепаратор придется легким постукиванием по нему. В собранную гранату набивается смазка, которая поставляется вместе с новым пыльником. Она вносится в центр гранаты и проталкивается пальцем до тех пор, пока не выйдет из места установки шариков.

Наружный пыльник заводится на полуось, если он идет слишком плотно, можно помочь обычной плоской отверткой. Тонкая часть закрепляется хомутом. Далее вставляется граната, задвигаясь в крепление до стопорного кольца. Легким постукиванием по оси она усаживается на свое место, упираясь в стопорное кольцо, защелкиваясь на нем. После этого широкая часть пыльника устанавливается на свое место и закрепляется хомутом.

Перед установкой нужно проверить, как проворачивается ШРУС, он не должен скрипеть или хрустеть, двигаться с минимальным усилием. Ось вводится обратно в ступицу, заворачиваются гайки, крепящие шаровую опору. При необходимости ее тоже можно заменить, поскольку эта деталь тоже часто выходит из строя. Затягивается ступица и устанавливается колесо – замена пыльника на гранате закончена.

Замена наружной  гранаты на ВАЗ 2109 – ВАЗ 21099 производится аналогичным способом. Это требует лишь базовых навыков и инструментов, поэтому такой ремонт под силу практически любому автолюбителю. Важно помнить, что разрушение пыльника при несвоевременном обнаружении приводит к выходу из строя ШРУСа, что требует его замены, а это будет стоить в разы дороже. Кроме того, сломавшаяся под нагрузкой граната может привести к возникновению аварийной ситуации.

Замена «гранаты» на «Калине» своими руками: особенности, устройство и рекомендации

«Лада Калина» — это переднеприводный автомобиль, в котором двигатель и коробка расположены поперечно относительно кузова. Привод на колеса через главную передачу. Крутящий момент передается шарнирами равных угловых скоростей (попросту — ШРУС, или «граната»). Их несколько – закрытые и открытые. Несмотря на свою надежность, эти элементы могут выйти из строя. Что же, давайте рассмотрим, как производится замена «гранат» на «Калине», какие инструменты для этого нужны и каковы признаки неисправности.

Устройство

По своей конструкции внутренний и наружный ШРУС очень похожи. Итак, в конструкцию элемента входят:

• Полуось.
• Хомут и пыльник.
• Зажим.
• Корпус шарнира.
• Сепаратор.
• Мяч.
• Стопорное и коническое кольцо.
• Пружинная шайба.

Благодаря этому устройству элементы способны передавать крутящий момент на колеса под углом до 45 градусов (не только в горизонтальной, но и в вертикальной плоскости).

Как определить поломку?

Граната представляет собой шарикоподшипник, обоймы которого имеют поперечные канавки. За счет этого изменяется угол между ведомой и ведущей полуосью. Таким образом, ШРУС не только передает крутящий момент, но и меняет угол между полуосями. Ввиду этого со временем на нем формируется поколение. В местах, где отсутствует плотная подгонка деталей, образуются люфты и посторонние шумы. На практике это сопровождается характерным хрустом. Возникает из-за большого выхода на шарики, которые движутся по канавкам. Хруст может появляться как при прямолинейном движении, так и при повороте. В последнем случае, скорее всего, требуется замена внешнего гранатомета «Калина». Игнорировать эту особенность не стоит, ведь подшипник может развалиться на большой скорости.

Инструменты

Для успешной замены внутренней «гранаты» «Калины» и внешней нам необходимо подготовить:

• Две торцевые головки (17 и 30).
• Трещотка и удлинитель.
• Джек.
• Балонник.
• Зам.
• Молоток.
• Деревянный брусок.

Приступаем к работе. Демонтаж ШРУСа

В первую очередь ставим машину на ручник (или устанавливаем антиролики). Затем оторвите колесные болты и ступичную гайку. Последний можно не кормить, поэтому используем удлинитель. Далее устанавливаем машину на домкрат, поднимаем ее переднюю часть и снимаем колесо. Затем находим два болта, которыми граната крепится к поворотному кулаку. Откручиваем их с помощью удлинителя. Будьте осторожны – болты могут закиснуть. Для их удаления нужно приложить максимум усилий.

Теперь выкручиваем руль в крайнее положение (чтобы диск выглядывал из колесной арки). Стяните поворотный кулак вместе с амортизатором. Далее снимаем наружную часть ступицы с внешней «гранатой». Если он тугой, можно использовать молоток. Но бить надо через деревянный брусок, иначе деталь будет сильно повреждена.

Далее (если это наружная петля) извлекаем старый пыльник и хомут. Теперь нужно достать из ступицы ту самую «гранату». Для этого можно воспользоваться съемником или провести удары молотком по ШРУСу. При этом необходимо вращать его полуоси.

В том случае, если внутреннюю «гранату» предполагается заменить на «Калину», все операции проводятся аналогично. Единственное — деталь достается из коробки с помощью крепления, без забивания.

Сборка

Когда старая деталь разобрана, пора подготовить новую к установке. Обратите внимание, что при установке ШРУСа делается и пыльник «гранаты» «Калины». Старый категорически запрещается, даже если он целый. Элемент уже подвергся износу, и хомуты не дадут прежней тяги. Итак, сначала одеваем новый пыльник на полуось. Чтобы установка прошла гладко, смажьте места соединений консистентной смазкой. Затем впрессуйте смазку в сам подшипник. Обратите внимание, что для этого требуется специализированный персонал. Никакой литол и графит не помогут. Эта смазка продается в пакетиках по несколько граммов (или в тюбиках). Лучше не экономить и покупать проверенные составы. Ведь именно от смазки будет зависеть ресурс нового подшипника. Остатки состава добавляют в пыльник и устанавливают «гранату» на полуось. Для этого используйте молоток и деревянный брусок. Важно наносить легкие удары – новые ШРУСы лягут без проблем. Как заменяется «граната» на Калине? Затем удалите лишний воздух из пыльника и закрутите хомут. После этого наденьте поворотный кулак и зафиксируйте ступичную гайку. Крутящий момент последнего составляет 225-250 Нм. Процедуру затяжки лучше всего выполнять с помощью динамометрического ключа. Как заменяется «граната» на Калине? Теперь осталось только затянуть все колесные гайки и спустить автомобиль с домкрата. На этом замена «гранат» на «Калину» успешно завершена.

Как продлить ресурс?

Обычно такие подшипники ходят по 250-300 и более тысяч километров. У них очень прочная конструкция. Однако есть несколько факторов, которые могут значительно сократить их продолжительность жизни. Это состояние пыльника. Именно из-за него внутрь попадают вода, пыль, песок. В результате смазка превращается в густой абразив, оказывающий разрушающее воздействие на подшипник. Как не допустить этого? При эксплуатации периодически проверяйте состояние пыльника на ШРУСе. Если на нем есть трещины или надрывы, его необходимо срочно заменить. Обнаружив поломку на ранней стадии, мы сможем сохранить исправность шарнира. На треснувший пыльник он еще может какое-то время «походить» (но все же нежелательно, особенно в сырую погоду). Если эту проблему игнорировать в дальнейшем, потребуется дорогостоящий ремонт. Даже если замену «гранаты» на «Калину» можно произвести своими руками, ее цена все равно будет около 2,5 тысяч рублей. Таких элементов в машине несколько.

Заключение

Итак, мы выяснили, как происходит замена «гранат» на Калине своими руками. Операцию можно провести за 1-2 часа без ассистента. Из специальных инструментов рекомендуется подготовить съемник и динамометрический ключ.
