Замена ремня ГРМ Лада Калина с двигателем 8 клапанов, пошаговая инструкция

Главная » ВАЗ

Автор Andrey Ku На чтение 4 мин. Просмотров 11.4k.

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Периодичность замены ремня по регламенту 75 тыс. км пробега или 4 года эксплуатации, но как показала практика оптимальный интервал замены 60 тыс. км пробега. Данная машина проехала 80000 посмотрим в каком состоянии ремешок.

Важно! Оговоримся сразу что при обрыве зубчатого ремня привода газораспределительного механизма на данном автомобиле гнет все клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Содержание

  1. Необходимый инструмент и приспособления
  2. Подготовительные операции
  3. Пошаговая инструкция
  4. Выставляем верхнею мертвую точку
  5. Замена помпы
  6. Установка нового ремня ГРМ
  7. Видео замены ремня ГРМ на Калине 2

Необходимый инструмент и приспособления

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель Калины очень похож на восьмой.

Подготовительные операции

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо.

Пошаговая инструкция

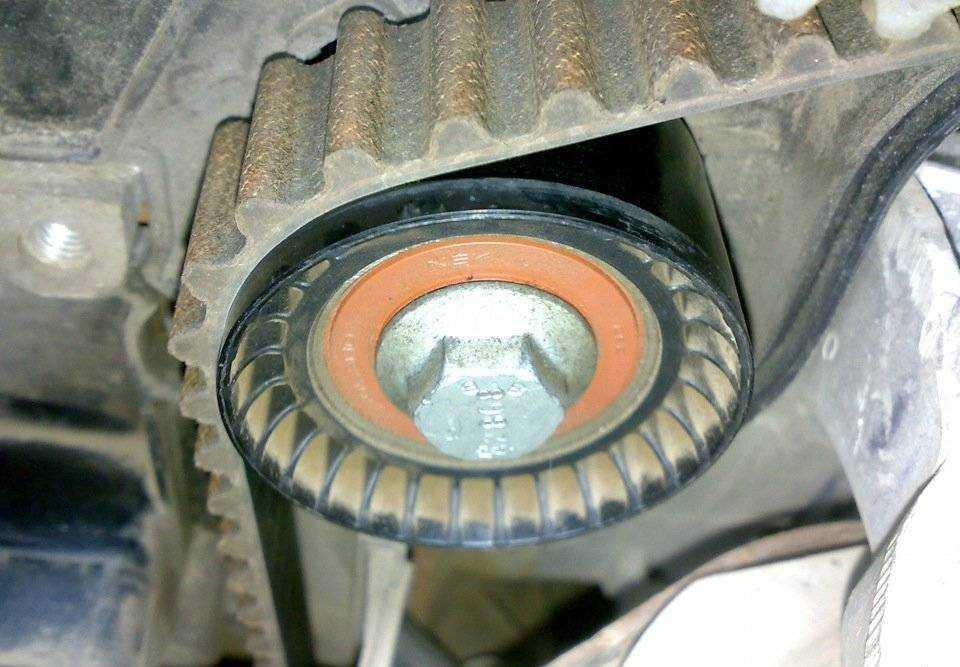

  • Ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжного механизма и снимаем приводной ремень, проверяем его износ, отсутствие трещин и следов масла. Проверяем натяжной ролик при вращении он не должен издавать посторонних шумов. Для замены ремня генератора на Калине придется снять опору двигателя, перед этим демонтировав защиту и поддомкратив силовой агрегат.

  • Снимаем верхнею защитную крышку ремня ГРМ открутив четыре болта (шестигранник на 5).

Выставляем верхнею мертвую точку

  • Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на шкиве  распредвала и защитном кожухе ремня ГРМ.

Обязательно вращайте коленчатый вал по часовой стрелки, в противном случае будет приложено повышение усилие к деталям механизма газораспределения.

Метка на распредвале.
  • Откручиваем болт шкива привода вспомогательных агрегатов (в простонародии – коленвала). Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт. В книгах по ремонту советуется еще и вскрыть заглушку на картере сцепления и совместить метки на маховике, но это абсолютно бесполезная процедура. Во первых маховик просто могли поставить не по меткам например при замене сальника коленвала а во вторых что бы обеспечить доступ к этой метке необходимо снять корпус воздушного фильтра с гофрой. И зачем нам эти лишние операции?

Важно! Никогда не срывайте болт коленвала стартером.

  • Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ремня ГРМ и снимаем ее.

  • Снимаем защитную шайбу.

  • На зубчатом шкиве коленчатого вала должна быть совмещены метки с отливом масляного насоса.
Метка коленвала.
  • Хвала конструкторам АвтоВАЗа, наконец то на двигателях Lada Kalina 2 появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Замена помпы

  • Для замены помпы нам нужно снять шкив распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его. При обнаружении следов износа на шкиве распределительного вала его лучше заменить.

  • Три болта долой и помпу в замену (шестигранник на 5). Зеленой стрелкой указано отверстие под болт натяжного ролика.
Крепление помпы.
  • Поменяв водяной насос приступаем к следующему этапу.

Установка нового ремня ГРМ

  • Ставим на место кожух и шкив распредвала.
  • После чего следует проверить совпадение всех меток, о них говорилось выше.
  • Ставим натяжной ролик, но болт не затягиваем.
  • Одеваем новый ремень, соблюдаем направление вращения, сначала на шкив коленвала, шкив распредвала, натяжной ролик и помпу, последнее можно поменять местами.

Следим что бы нисходящая ветвь ремня была натянута.

  • Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…
Направление натяжки.
  • … до момента совпадения меток на нем и затягиваем болт.
Правильная натяжка.
  • Проворачиваем коленвал два оборота убеждаемся что поршня не встречаются с клапанами и снова проверяем совпадение меток и натяжку ремня.
ГРМ установлен.
  • Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим.

Проще некуда, данную процедуру можно выполнить своими руками в полевых условиях, без обращения в автосервис. А вообще мне очень нравится Калина, простая в ремонте, дешевые запчасти, неприхотливая в эксплуатации, что еще для счастья надо?

Видео замены ремня ГРМ на Калине 2

( 4 оценки, среднее 4 из 5 )

как поменять своими руками + видео » АвтоНоватор

«Лада-Гранта» (ВАЗ 2190–2191) весьма популярна у российских автомобилистов. Как и любой автомобиль, она периодически требует обслуживания. Нередко владельцы избегают обращения в сервис и чинят свои автомобили самостоятельно. Поэтому многом интересно будет узнать, с какими сложностями придётся столкнуться в процессе замены водяной помпы на автомобиле семейства «Гранта».

Что такое помпа в двигателе автомобиля

Водяная помпа двигателя — это механический насос, осуществляющий перемещение воды, антифриза или иной охлаждающей жидкости по системе охлаждения двигателя, тем самым предотвращая перегрев.

Признаки неисправности водяного насоса

Ресурс водяного насоса на современных инжекторных двигателях ВАЗ достигает 40–50 тысяч километров. Неисправность помпы, возникшую в результате её эксплуатации, довольно легко диагностировать. Характерными симптомами поломки являются:

  • падение уровня охлаждающей жидкости в расширительном бачке;
  • подтёки в районе расположения помпы;
  • быстрый перегрев двигателя;
  • посторонние шумы в отделе помпы, гул подшипников.

Меняем помпу

Автомобили семейства «Лада-Гранта» оснащаются 8- и 16-клапанными двигателями. На всех моторах помпа располагается под кожухом ремня ГРМ, поэтому, чтобы демонтировать насос, нужно снять и переднюю и заднюю крышки кожуха, а также ремень привода ГРМ, ролик натяжителя и шкив коленчатого вала. Отличия в процессе замены водяного насоса между 8- и 16-клапанными двигателями заключаются в разных способах снятия и установки кожуха ГРМ.

Чтобы добраться до помпы «Гранты», нужно снять кожух ремня ГРМ и сам ремень

Инструменты

Для замены помпы вам понадобятся следующие инструменты:

  • головка на 10 с трещоткой и небольшим удлинителем;
  • ключ рожковый или накидной на 17;
  • отвёртка плоская с широким лезвием.

Все что вам понадобится — плоская отвертка, трещотка с удлинителем и головкой на 10, ключ на 17

Перед тем как приступать к работе, зафиксируйте автомобиль ручным тормозом или с помощью стояночных башмаков, а также снимите клемму с аккумулятора.

Это необходимо для вашей безопасности.

Пошаговая инструкция по замене помпы на автомобилях семейства «Лада-Гранта»

Внимательно прочитайте инструкцию и действуйте в соответствии с её указаниями:

  1. Полностью слейте охлаждающую жидкость.
  2. Демонтируйте переднюю часть кожуха ГРМ. На двигателях 21116 и 11186 она держится на четырёх болтах, на 11183 — на трёх, а на 21126 — на пяти.
  3. Зафиксируйте поршень первого цилиндра в позиции ВМТ (верхняя мёртвая точка):
  4. Демонтируйте ролик натяжения и ремень привода ГРМ.
  5. Снимите заднюю крышку кожуха ремня привода ГРМ.
  6. Открутите болты, на которых крепится водяная помпа.
  7. С помощью плоской отвёртки осторожно подденьте помпу и извлеките её из блока цилиндров двигателя.
  8. Установите новую помпу и узлы, снятые ранее, в порядке, обратном демонтажу. При замене водяной помпы обязательно используйте новую прокладку, даже если старая имеет рабочий вид.
  9. Залейте жидкость в систему охлаждения. Её уровень должен быть на 25–30 миллиметров ниже отметки «максимум» на расширительном бачке. Вам понадобится около восьми литров жидкости, чтобы заполнить систему охлаждения.

Видео: замена помпы на инжекторном двигателе ВАЗ

Исправный водяной насос обеспечит двигателю охлаждение. Как вы убедились, помпу можно поменять своими руками. Важно вовремя заметить неисправность и сразу заняться её устранением. Помните, автомобиль, о котором заботятся, доставляет своему хозяину меньше хлопот и больше радости.
