Замена передних и задних тормозных колодок на ВАЗ 2110, 2111 и 2112 своими руками » АвтоНоватор
Эффективность работы тормозов — важнейший из критериев безопасной езды. При этом тормозные механизмы имеют расходную деталь — колодки, которые непосредственно участвуют в процессе остановки транспортного средства. От их состояния и степени износа зависит тормозной путь автомобиля, а также комфорт замедления. Как определить срок замены задних и передних колодок на автомобилях ВАЗ «десятого» семейства и непосредственно выполнить работы по замене своими силами?
Когда требуется замена колодок и как определить степень их износа?
Срок службы колодок на автомобилях ВАЗ-2110 и производных его модификаций составляет, в среднем, 15–20 тысяч километров пробега для передних, и 40–50 тысяч — для задних. Тем не менее износ их прямо зависит от ряда факторов. Так, при городской езде степень износа выше, равно как и при эксплуатации в условиях пыльных дорог, когда велик риск попадания механических частиц на рабочие поверхности.
Основным признаком неисправности является появление характерного свиста во время торможения. Связано это с тем, что в конструкции колодки предусмотрены сигнальные полосы-индикаторы, и когда рабочая поверхность колодки истирается до критического минимума, полосы обнажаются и создают данный звук.
Наряду с этим неполадки могут выражаться в виде металлического скрежета в случае разрушения фрикционного слоя и обнажения металлического конструктива колодки. При этом на этапе торможения могут появляться вибрации и стуки, а также характерный скрип в зоне переднего колеса (либо заднего в случае прихода в негодность задних колодок). Иными словами, колодки свистят, гремят или стучат, выдавая неисправность.
Разница в толщине старых и новых колодок
Необходимые инструменты, что поменять детали
Поменять колодки на ВАЗ-2110 своими силами не составляет особого труда при наличии базовых навыков. Для этого потребуются:
- ключи на 13 и 17,
- обычные кусачки,
- домкрат для поднятия автомобиля.
Если меняются задние колодки, то в наборе должны быть:
- головка «на 7» с воротком,
- плоскогубцы,
- головка «на 30» в случае, если возникнут трудности со снятием барабана.
Процесс замены передних тормозных колодок на ВАЗ 2110, 2111, 2112
Замена передних колодок у автомобилей «десятого» семейства достаточно проста. Для этого необходимо:
- Поддомкратить автомобиль и снять переднее колесо.
- Отогнуть стопорную пластину, получив доступ к болту и открутить его, установив внутрь ключи «на 17», а сверху – «на 13».
Отгибаем стопорную пластину
Отворачиваем нижний крепёжный болт
- Открутить болт, расположенный на суппорте, и снять его вместе с пластиной.
Демонтируем болт и пластину
- Поддеть суппорт и затем открыть его.
Поддеваем суппорт отвёрткой, чтобы открыть его
- Извлечь тормозные колодки.
Вытаскиваем изношенные тормозные колодки
- С использованием ключа вдавить тормозной цилиндр в корпус суппорта и обрезать провод, ответственный за индикацию износа колодки.
Срезаем провод
- Отключить разъём и извлечь остатки провода. Отключаем разъём
Вынимаем провод
- Подключить новый разъём и провод.
- Выполняем сборку в обратном порядке.
- После выполнения работ несколько раз жмём на педаль тормоза для восстановления рабочей эффективности тормозной системы.
Процесс работы занимает порядка 30 минут для одного колеса и может быть выполнен с минимальными знаниями в сфере авторемонта.
Как менять передние своими руками: видео
Как заменить задние
Замена задних колодок на автомобилях серии ВАЗ-2110 и их производных несколько сложнее, поскольку они имеют барабанный тип. Работы по замене осуществляются следующим образом:
- Поддомкрачивается задняя часть автомобиля, после чего снимается колесо.
- Выкручиваются направляющие шпильки, расположенные на барабане (в случае закисания шпилек возможно снятие барабана вместе со ступицей после её откручивания).
Работа проводится ключом на 12
Лучше простукивать через деревянную проставку
Либо с помощью монтажной лопатки
- С помощью длинногубцев извлекается шплинт, расположенный в левой стороне.
- При помощи плоскогубцев следует отсоединить пружину, стягивающую тормозные колодки в нижней части.
Поддеваем пружину
… и вынимаем её
- Удаляются крепёжные боковые пружинки (шаги 1–4), распорная планка (5), после чего колодки извлекаются из корпуса барабана (6 и 7).
- Шаг 7
- Шаг 6
- Шаг 5
- Шаг 4
- Шаг 3
- Шаг 2
- Шаг 1
- Установка колодок осуществляется в обратной последовательности.
Видео: Как снять и поставить задние тормозные колодки на десятке
Устранение возможных проблем при замене
Сложностей при замене тормозных колодок возникает сравнительно немного. Как правило, они связаны с закисанием болтов от воздействия ржавчины. Наиболее сильно коррозии подвержены элементы барабана — крепёжные шпильки. В случае возможных трудностей барабан снимается вместе со ступицей заднего колеса, а при откручивании шпилек допускается использовать проникающую смазку типа WD-40. Тем не менее при работе с тормозными механизмами использовать смазочные материалы следует крайне осторожно, не допуская их попадания на рабочую поверхность колодок или диска (в случае с передними колёсами). В противном случае эффективность работы тормозов может существенно снижаться вплоть до сильного проскальзывания между рабочими поверхностями колодки и накладок барабана либо диском.
Подводя итог, можно отметить простоту замены тормозных колодок на ВАЗ-2110. Процедура не требует специальных навыков и инструмента, её можно делать в обычном гараже без особых трудностей. Знание очерёдности операций при замене позволяет выполнить данную процедуру быстро и эффективно.
- Автор: Владимир
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Adblock
detector
Замена задних тормозных колодок на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Добро пожаловать!
Тормозные колодки – за счёт них осуществляется остановка автомобиля, а так же они входят в основу тормозного механизма, ими оснащается абсолютно любой автомобиль, начиная от бюджетных машин и заканчивая дорогими иномарками премиум класса, кроме этого от качества колодок зависит очень многое, например то как быстро автомобиль будет тормозить, будет ли он тормозить со скрипом и будут ли колодки сжирать тормозной барабан или тормозной диск (Всё зависит от того на каком механизме они установлены, если дисковые тормоза к примеру и плохие некачественные колодки, то со временем они до такой степени сотрут тормозной диск, что на автомобиле уже даже нельзя будет ездить), поэтому к выбору новых колодок подходите очень тщательно и перед их покупкой, убедитесь какая именно деталь перед вами, оригинал или палёнка (Их очень легкой различить если знать кой какие нюансы, более подробно об этом рассказано «в этой статье»).
Примечание!
Для осуществления замены тормозных колодок на новые, из инструментов запаситесь: Плоскогубцами и гаечными ключами, в принципе кроме этих инструментов больше ничего и не нужно, но всё же на всякий случай WD-40 ещё возьмите, а то мало ли что, вдруг болты крепящие тормозной барабан прикипели!
Краткое содержание:
- Замена задних тормозных колодок
- Дополнительный видео-ролик
Где находятся задние тормозные колодки?
Под тормозным барабан они располагаются и при торможении прижимаются к нему и тем самым автомобиль останавливается, где именно находится этот барабан мы показывать не будем, потому что это не имеет никакого смысла, так как и все знают его месторасположение, но вот пару слов всё же скажем и советы дадим, время от времени рекомендуем поглядывать на сам барабан и если есть возможность, снимать его, потому что когда всё прикипит, есть вероятность того, что вы его вообще не снимите, а глядеть на тормозной барабан нужно вот с какой целью, при сильном его износе, стенки у барабана становятся очень и очень тонкими, в связи с чем он может начать трескаться и в конечном итоге разобьётся, что приведёт к очень плохим последствиям и даже может привести к аварии.
Когда нужно менять задние тормозные колодки?
Их смену нужно производить когда толщина накладок, стала менее 1.5 мм (У каждой колодки, есть накладка, которая и тормозит автомобиль) ну и при отслоении накладки от металлического корпуса колодки, они тоже подлежат замене (Сразу объясним почему мы написали они, а не она, при замене колодок, если вы решились на эту замену, обязательно нужно менять все четыре, то есть если вы в зади меняете, то сзади четыре колодки подлежат замене, если спереди, то тоже все четыре подлежат замене, в противном случае автомобиль будет тормозить не равномерно и его будет в сторону уводить при экстренном торможении) и ещё один совет мы вам хотели дать, когда снимите барабан, проверьте его внутренний диаметр линейкой или же ещё чем ни будь (Как внутренний диаметр проверить, см. на фото ниже) но только его сразу в нескольких местах проверяйте, а не в одном каком то, потому что тормозной барабан так же как и сами колодки, изнашивается не равномерно и кстати, внутренний диаметр барабана не должен превышать 201.
Снятие:
1) В начале снимите одно из задних колёс с автомобиля (Как снять колесо, читайте в статье: «Правильная замена колёс на современных автомобилях»), затем какой ни будь металлической щёткой зачистите от ржавчины и грязи тормозной барабан и переходите к его снятию, для этого выкрутите гаечным ключом два направляющих штифта (Оба указаны стрелкой) и при помощи специального съёмника, снимите тормозной барабан с автомобиля, если такого съёмника у вас нет, тогда запаситесь двумя болтами М8 с длинною резьбовой части 60-70 мм и равномерно закрутите их при помощи гаечного ключа как это показано на маленьком фото, тем самым барабан сам спрессуется со ступицы и тем самым полностью снимется с автомобиля.
Примечание!
На самом деле способов очень много снять барабан, можно при помощи того же самого молотка, просто взять нужно ещё деревянную проставку и через неё сбивать барабан ударяя по нему для этого с обратной стороны, но в этом случае есть вероятность повредить его, вообще самый хороший и самый гуманный способ это болтами его или съёмником снять, поэтому если есть возможность, то так и делайте, чтобы операция легче производилась, WD-40 ещё по брызгайте на то место где барабан со ступицей соединяется, обычно он там и закисает кстати!
2) Теперь когда барабан снять, от вас требуется свести между собой (Друг к другу) тормозные колодки, это делается с помощью двух ломов или лучше монтажных лопаток, как только колодки до упора сойдутся вместе, можете идти дальше и запомнить одну вещь, не в коем случае не нажимайте на педаль тормоза, а то поршни выдавятся из рабочего цилиндра и их либо вставлять придётся (Жидкость тормозная в этом случае ещё польётся), либо цилиндр менять на новый будет нужно, что касаемо по тормозным колодкам, чтобы их снять, при помощи пассатижей отогните красной стрелкой показанную пружину и снимите её с колодки (Она её держит, можно ещё отвёрткой запастись кстати), затем плоскогубцами нижнюю пружину снимите (см.
3) И в завершение переходите к снятию задней колодки, для этого снимите точно такую же пружину как и в случае с передней колодкой (Указана красной стрелкой, задняя колодка на фото уже снята) с колодки которая эту колодку и крепит (Она спрятана под рычагом, её очень удобно плоскогубцы с тонкими изогнутыми губками снимать) и можете колодку снимать с тормозного механизма, когда задняя колодка будет снята, выньте стопор из отверстия в который он входит (см. маленькое фото) и после чего снимите распорный рычаг и осевой палец который стопор стопорил и перенесите их на новые задние колодки.
Установка:
Установка новых задних тормозных колодок осуществляется в обратном порядке снятию, при этом осмотрите ещё и тормозной цилиндр (Указан стрелкой) по всем его сторонам, тормозная жидкость из него не в коем случае не должна будет литься, если льётся или если цилиндр деформирован, то в таком случае замените его (О том как его поменять, читайте в статье: «Замена тормозного цилиндра на ВАЗ»), после проверки, собирайте всё и когда всё будет собрано, нажмите перед выездом на дорогу раза три, четыре на педаль тормоза и отрегулируйте ручник чтобы он удерживал машину стойко на уклоне в 23% и щелчков было при его поднятии, миним 2 и максимум 4, не более и не менее этого.
Дополнительный видео-ролик:
Ниже приведён ролик, в котором осуществляется замена задних тормозных колодок, просмотрите его если что то не поняли, да и вообще, дополнительная информация не будет лишней.
Замена передних и задних тормозных колодок на ВАЗ 2110 своими руками с видео материалами
Содержание:
- Передние
- Задние
Определить неисправность тормозной системы достаточно легко можно по первым признакам — биение в руле и металлический скрип, идущий от передних колес. Такие явления говорят о том, что пора менять тормозные колодки.
Комплект тормозных элементов
Звук скрежета металла — это наиболее очевидный показатель того, что накладки стерлись, то есть покрытия из асбеста на них больше нет. Следовательно, при торможении металл стертого устройства трется об тормозной диск, что приводит к быстрому разрушению последнего.
Выполнить замену задних тормозных колодок на ВАЗ 2110 рекомендуется одновременно со сменой передних. Дело в том, что основную часть нагрузки при торможении берут на себя именно передние элементы. Это примерно 70 процентов нагрузки. Задние служат скорее в роли баланса, потому изнашиваются они куда менее интенсивнее передних.
Рассмотрим детальнее, как выполняется замена задних и передних колодок на вазовской «десятке».
Передние
Перед началом работ по замене передних тормозных колодок на ВАЗ 2110, обязательно вооружитесь набором инструментов, которые включает в себя:
- Молоток на короткой ручке;
- Небольшое острое зубило;
- Два ключа — торцевой и накидной на 13;
- Рожковый ключ на 17;
- Пассатижи;
- Небольшой лом;
- Домкрат;
- Баллонный ключ;
- Новые колодки.
Когда все готово к работе, можно приступать к процессу замены.
- Припаркуйте автомобиль таким образом, чтобы он никуда не мог скатиться. Лучше всего поставить под колеса какие-то стопоры. Желательно специальные устройства, а не простые кирпичи.
- С передних колес ослабьте болты, и поднимите автомобиль в одну из сторон, воспользовавшись домкратом.
- Полностью демонтируйте болты крепления колеса, снимите его и поставьте под поднятую часть машины. Это простая мера безопасности на тот случай, если домкрат случайно сорвется.
- Теперь определяем расположение передних тормозных колодок у ВАЗ 2110. Суппорта находятся впереди тормозного диска, потому для удобной замены левой накладки выкрутите руль до упора влево, и наоборот.
- Облегчив себе доступ к детали, вооружитесь тонким зубилом и молотком. Этими инструментами расконтрируется верхний болт.
- Выкрутите его накидным ключом на 13, удерживая с другой стороны суппорта ключом на 17.
- Снимать колодку пока не стоит, поскольку суппорт сейчас располагается в крайнем положении. То есть новая деталь не сядет на место.
- Не откручивайте полностью болт, вооружитесь ломом и вставьте его между корпусом и колодкой, вдавливая до упора суппорт.
- Как только это сделаете, выкручивайте верхний болт до конца. Так часть суппорта отойдет в сторону, тем самым обеспечит доступ к самой колодке.
- Демонтируйте старые накладки, поставьте на их место новые.
- Во время сборки действуйте просто в обратной последовательности демонтажа. Только помните о важности контрирования болта. Шайбу необходимо загнуть на грань крепежного элемента. На этом замену можно считать завершенной.
Задние
Для наглядности рекомендуем посмотреть видео о замене задних тормозных колодок на автомобиле ВАЗ 2110. Это позволит проще выполнить поставленную задачу и иметь визуальное представление о прохождении каждого этапа ремонта тормозной системы.
Будет хорошо, если на задних тормозах вы когда-то устанавливали себе дисковые элементы. Прелесть их в том, что процесс замены задних колодок будет аналогичен передним.
В некоторых случаях, в зависимости от конструкции задних тормозов, может потребоваться полное снятие диска и суппорта. Все остальные мероприятия выполняются точно так же, как в случае с передними колодками.
Совершенно иначе ситуация обстоит у тех, кто использует заводские барабанные системы торможения. Работу придется выполнить тонкую, но вполне реализуемую своими силами.
Для начала вооружитесь набором инструментов, куда входит:
- Баллонный ключ;
- Домкрат;
- Плоскогубцы;
- Отвертка;
- Молоток;
- Острое зубило;
- Рожковый, торцевой и накидной ключ размерами 12,13 и 17 — по 3 размера каждого типа ключа.
Теперь приступаем непосредственно к замене задних тормозных колодок.
- Поставьте под передние колеса упоры и снимите заднее колесо.
- Выкрутите направляющие, используя ключ на 12.
- Направляющие требуются для фиксации к полуосям барабанов.
- Возможно, барабан будет достаточно проблематично снять с его места. Здесь вам пригодится молоток и деревянная подставка. Постучите по внутренней части барабана. Бить прямо по барабану металлическим молотком настоятельно не рекомендуется, поскольку механизм может повредиться.
- Если даже после ударов молотком барабан снять не удается, обработайте места контакта со ступицей при помощи WD40 или других проникающих смазок.
- Затем вооружитесь плоскогубцами, снимите с нижней и верхней части колодок пружины.
- Демонтируйте направляющую пружину, которая находится впереди.
- Это позволит полностью снять колодку.
- Когда снята планка, можно приступать к демонтажу пружины с задней колодки.
- Что ж, теперь снимайте обе части колодки. Снимая заднюю, помните про крюк. Он идет от троса ручного тормоза.
- Демонтировав старую колодку, ставьте на ее место новую. Сборка осуществляется в обратной последовательности.
- Но есть один нюанс — с приводного рычага следует снять втулку, что существенно облегчит процесс обратной сборки. Верхнюю часть колодок заводят в пазы, расположенные на штоке цилиндра.
- Приготовьтесь к тому, что могут возникнуть определенные сложности при установке нового элемента. Причиной служит большая выработка, которая осталась в результате эксплуатации старых тормозных элементов.
- Возьмите две монтировки и сожмите между собой две колодки для их максимального сближения. На этом замену можно считать выполненной.
- На последнем этапе проводится обязательная прокачка тормозной системы. Без нее не обходится ни одно вмешательство в конструкцию тормозов автомобиля.
Как видите, заменить колодки не сложно, если действовать последовательно. Самый оптимальный вариант — это установить везде дисковые тормоза. Работать с ними легче, они эффективнее в своих задачах, плюс замена осуществляется без особых проблем, в отличие от барабанов.
Загрузка …
замена передних тормозных колодок своими силами
- 1 Для чего нужны колодки
- 1.1 Состав колодок
- 2 Специальное устройство, оповещающее об износе колодок
- 3 Фрикционная накладка и скрип колодок
- 4 Замена
Передние колодки ваз
Как известно, на ваз 2110 замена передних колодок проводится часто своими руками. При этом замена передних колодок ваз 2110 является очень важной процедурой, от которой зависит нормальное функционирование всего автомобиля.
Для чего нужны колодки
Замена передних колодок на ваз 2110
Колодками тормозными называют важный элемент всей тормозной системы. Если состояние колодок более чем удовлетворительно, они будут долго и надёжно функционировать. Как правило, они сохраняют тормозной диск с барабаном в целостном состоянии в течение долгого времени.
Нужно больше обратить внимания на предназначение тормозных колодок.Что касается некачественных колодок, они могут проделывать глубокие канавы в тормозном диске.
Сама же колодка представлена в виде каркаса с фрикционной накладкой. Все тормозные колодки различаются именно по типу фрикционной накладки, поскольку они и влияют непосредственно на процесс торможения.
Каждая компания, которая занимается изготовлением таких накладок, обладает смесями, приготовленными по своей рецептуре.
Ваз 2110 замена передних тормозных колодок
Состав колодок
В составе смеси может находиться более 15-ти компонентов. Если изменить процент того или другого компонента, можно наблюдать изменение и свойств самих тормозных накладок.
Самым главным компонентом фрикционной смеси принято считать армирующий компонент, именно он влияет на прочностные, термостойкие и на стабильные тормозные характеристики готового изделия.
В составе этих смесей могут быть компоненты таких видов:
- асбестовые;
- безасбестовые;
- органические.
Замена передних тормозных колодок на ваз 2110
Все компоненты засыпаются в формы, после чего поддаются процессу прессования, который может проводиться двумя способами, а именно холодным и горячим.
Во втором случае улучшаются эксплуатационные характеристики изделия. Далее поверхности шлифуют и проверяют.
Итак:
- Асбестовые компоненты подразумевают использование асбеста в качестве армирующего элемента. Вредность асбеста, наверняка, известна всем, поэтому проводить замену колодок нужно с особой осторожностью, защищая органы зрения и дыхания.
- Армирующим элементом может быть стальная вата, медная или латунная стружка. Помимо этого могут использоваться различные полимерные композиции и прочее.
Для изготовления дешевых колодок может применяться смесь как органических, так и неорганических волокон. Что касается дорогих колодок, часто используют гранулы искусственного графита, карбоновые волокна и мягкие металлы.
В результате увеличивается термическая стабильность фрикционного материала. - Современные фрикционные материалы изготавливаются на базе органических волокон. Подобные изделия характеризуются отличными тормозными свойствами.
Недостатком является высокая стоимость изделия.
Примечание! Тормозные колодки должны хорошо охлаждаться, при этом они не должны пропускать тепло через себя.
Примечание! Степень изнашивания задних и передних тормозных колодок отличается.
Износ колодок
Специальное устройство, оповещающее об износе колодок
Сегодня можно установить специальное устройство, как на задние, так и на передние колодки, оно будет предупреждать о степени износа. Подобные устройства могут быть в механическом или электронном исполнении.
В первом случае слышится неприятный скрип при износе. В обоих случаях заменить передние тормозные колодки ваз 2110 бывает намного проще.
В случае с электронным устройством при износе колодки зажигается специальный индикатор на приборной панели.
Примечание! Менять тормозные колодки нужно попарно на двух колёсах. В худшем случае новые и уже изношенные колодки будут по-разному тормозить колёса.
Фрикционная накладка и скрип колодок
Фото измерения толщины фрикционной накладки
Фрикционная накладка – это важная часть тормозной колодки. Её задача заключается в обеспечении процесса торможения. Качество торможения принято определять коэффициентом трения.
Большинство изготовителей стремятся приблизить этот коэффициент к констанете, но не у всех это получается, поскольку эта задача не простая. Многие современные тормозные накладки характеризуются коэффициентом трения, равным 0,35-0,45.
Стоит отметить, что значительно сниженные или повышенные показатели могут сказать о небезопасности процесса торможения. В случае со сниженными показателями трения фрикционные свойства могут привести к увеличению времени торможения, и самого тормозного пути в частности, что плохо сказывается на безопасности.
Если показатели высоки, то с момента торможения до блокирования колёс снижается диапазон воздействия на педаль. В результате блокировка приводит к юзу или скольжению.
Наверняка, многие задаются вопросом, почему скрипят тормозные колодки? На самом деле ответ не однозначен, поскольку причин достаточно много.
В некоторых случаях этот неприятный звук можно услышать даже на новом автомобиле. Главной причиной такого скрипа является использование некачественного материала для изготовления тормозных колодок.
Следующая причина может заключаться в несоответствии дисков с используемыми тормозными колодками.
Примечание! Разные производители используют отличительные материалы, которые могут быть несовместимыми с материалом диска.
Помимо этих причин существуют и другие, к примеру, простая приработка новых тормозных колодок. В данном случае скрип проходит быстро.
Чтобы этого не случалось, рекомендуется удалять притирочный слой. Необходимо хорошо разогнать машину и резко затормозить.
Так нужно сделать несколько раз. В результате колодки максимально разогреваются, а лишние примеси выгорают.
Примечание! Если в колодку попала вода или она загрязнилась, её нужно обязательно прочистить.
Скрип может издаваться от индикатора износа, который сигнализирует об изношенности колодок.
Вышеизложенный материал говорит о том, насколько важно следить за состоянием колодок. Нужно понимать, что только исправная тормозная система может гарантировать полную безопасность при торможении.
Замена
Замена колодок
Итак, причины скрипа колодок выявлены, пора приступать к их замене. Нужно отметить, что замена колодок является важным заданием, поэтому к нему нужно отнестись с максимальной серьёзностью.
В процессе замены колодок подразумевается выполнение двух операций:
- замена передних колодок;
- замена задних колодок.
На самом деле эти процессы отличаются друг от друга, но при этом замена колодок ВАЗ 2110 проводятся по одному принципу. Конечно, работы могут выполняться и самостоятельно без чьей-либо помощи, только для этого потребуются определённые знания и стандартный набор инструментов.
Примечание! Прежде чем приступать к замене колодок, нужно купить новые диски.
При покупке этих элементов рекомендуется сразу приобрести тормозные колодки. Желательно, чтобы и диски и колодки были от одного производителя.
Если на новые диски поставить не новые колодки, на дисках будут образовываться канавки. Это объясняется отсутствием идеальной площади соприкосновения у плоскостей.
Для замены тормозных дисков потребуется:
- комплект соответствующих гаечных ключей;
- смотровая яма;
- упоры для фиксирования транспортного средства;
- баллонный ключ специально для колесных дисков;
- домкрат;
- устройство для установки автомобиля, это может быть «козёл» или тренога;
- проволока для фиксации суппорта.
Менять тормозные диски лучше при помощи ассистента. Он будет помогать при снятии изношенного элемента и в монтаже нового диска.
Примечание! Для установки новых тормозных дисков лучше воспользоваться «самоконтрящимися» болтами, поэтому их нужно найти заранее.
Теперь обратим внимание непосредственно на замену передних тормозных колодок. Прежде чем приступать к работам, нужно зафиксировать упорами задние колёса транспортного средства.
После этих действий автомобиль приподнимают домкратом.
Следующим этапом будет выполнение таких действий:
- снимается колесо и резиновые кольца тормозного шланга;
- при помощи отвертки в цилиндр утапливается поршень суппорта;
- отгибаются стопорные шайбы от крепления направляющего пальца;
Процесс замены колодок
- откручивается болт крепления направляющего пальца, при этом придерживается шестигранник;
- скоба ступора поднимается вверх, и вытягиваются тормозные колодки.
Примечание! Перед тем как устанавливать новые колодки на автомобиль ВАЗ 2110, требуется тщательно вычистить от продуктов коррозии и загрязнений посадочные для колодок места.
Если появляется вопрос, какие колодки лучше, не стоит сомневаться, что оптимальным вариантом будут оригинальные изделия, рекомендованные производителем. Стоит отметить, что в некоторых случаях самовольные изменения, которые не предусмотрены конструкцией с самого начала, негативно отражаются на функционировании всего механизма.
Внимание: Нельзя забывать, что по окончанию замены колодок нужно обязательно провести осмотр зажимных пружин своими руками. В лучшем случае они должны размещаться параллельно по отношению к верхнему краю колодки.
Помимо этого при монтировании новых передних тормозных колодок на машину ВАЗ 2110 в обязательном порядке проверяют палец ступора, а именно его состояние и обязательно все нужно сравнить с информацией, которая дает инструкция. Если есть необходимость, его требуется хорошо очистить от загрязнений, после чего смазать.
Следите за своим авто, и всегда вовремя проводите ремонт тормозов.
Проводя данную операцию своими руками, можно неплохо сэкономить на проведении работ. Как известно, цена на данные услуги в автосервисах не такая уж и дешевая.
Замена тормозных колодок переднего тормозного механизма ваз 2110
ПРИМЕЧАНИЕ
Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки для VAZ 2110 имеют маркировку FPE103.
Передние колодки тюнинговой серии S1 для VAZ 2110 имеют маркировку S1E103.
Вам потребуются: отвертка с плоским лезвием, ключи «на 13», «на 17».
Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.
Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок менее допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– накладки имеют глубокие борозды и сколы.
ПРЕДУПРЕЖДЕНИЯ
Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Заменяйте одновременно колодки в тормозных меха5 низмах обоих передних колес. Недопустима замена внутренней и наружной колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.
3. Снимите переднее колесо и очистите тормозной механизм от грязи.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при установке новых колодок она польется через край.
5. Отогните зубилом (отверткой) усик стопорной шайбы нижнего болта крепления направляющего пальца.
6. Выверните нижний болт крепления направляющего пальца, придерживая палец ключом за шестигранник.
7. Поднимите подвижную скобу вверх.
8. Промаркируйте тормозные колодки, если предполагаете установить их снова.
9. Снимите тормозные колодки.
ПРЕДУПРЕЖДЕНИЕ
Поверхность фрикционных накладок не должна быть замаслена, с глубокими рисками и сколами. Накладка должна быть прочно соединена с основанием колодки.
10. Проверьте толщину и состояние фрикционных накладок тормозных колодок.
ПОЛЕЗНЫЙ СОВЕТ
При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

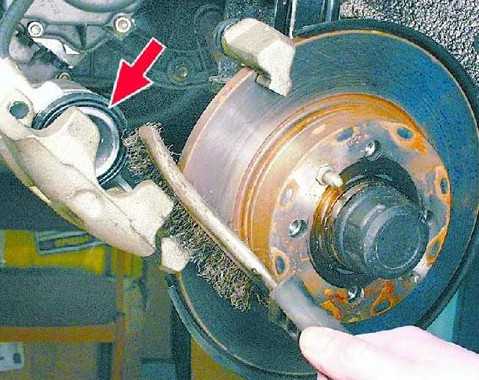

11. Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок.
12. При установке новых колодок вдавите поршень в цилиндр. Для этого установите изношенные тормозные колодки на место (вместо внутренней желательно поставить только основание) и опустите корпус скобы. Надавливая отверткой или монтажной лопаткой на внутреннюю колодку и опираясь на тормозной диск, аккуратно вдавите поршень в цилиндр.
13. Установите новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Старые колодки необходимо установить в соответствии с ранее сделанной маркировкой.
14. Поверните корпус скобы и вверните нижний болт крепления направляющего пальца моментом 31–38 Н·м (3,1–3,8 кгс·м), придерживая палец ключом за шестигранник.
15. Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости доведите его до нормы.
ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.
Замена тормозных колодок ВАЗ 2110
Когда приятное впечатление от загородной или городской поездки сменяется тоскливым звуком металлического скрежета тормозов или, в лучшем случае, скрипом при торможении, автолюбитель поневоле начинает задумываться о такой процедуре как замена тормозных колодок, являющейся, скорее всего, первопричиной этих звуков. Тем более, что промедление, в данном случае, грозит владельцу авто не только покупкой новых сменных элементов тормозной системы, но и ремонтом тормозных барабанов, или, в самом лучшем варианте, шлифовкой элементов тормозной системы, которая автолюбителю «вылетит в копеечку».
Гораздо дешевле будет произвести замену этих компонентов системы тормозов своими руками. Но это возможно лишь при овладении элементарными азами слесарного мастерства, иначе придется ехать в автосервис, заказывать эту услугу и платить достаточно большие деньги за эту работу.
Демонтаж таких сменных элементов, как тормозные колодки «десятки» проводится в следующей очередности:
- Автомобильные тормозные колодки ВАЗ 2110 задние устанавливаются при снятом заднем колесе и выкрученных гаечным ключом «на 12» двух болтов из тормозного барабана.
- После этого демонтируем барабан тормозов задний, который часто «прикипает» и процесс снятия может быть затруднен. В этом варианте требуется обстучать слесарным молотком наружную поверхность барабана, при этом используют в качестве амортизационного устройства (прокладки) брусок из дерева или иное подходящее изделие.
- С помощью плоскогубцев и отвертки демонтируем пружину, стягивающие тормозные колодки ВАЗ 2110, далее снимаем пружину направляющего типа, закрепляющую сменное изделие на основании.
- Разводим колодки ВАЗ 2110 в стороны методом оттягивания того изделия, которое не соединено с тягой «ручника», после чего освобождаем ее из посадочного места в планке опорного типа.
- Далее требуется произвести ослабление пружины сверху, стягивающей тормозные колодки, для чего необходимо развернуть изделия поворотом примерно на 60 градусов. После этого снять и начать демонтаж пружины с другого сменного элемента.
- Закончив демонтаж второй пружины, освобождаем планку распорного типа.
- Разъединяем трос и тягу «ручника».
- Запоминаем технику соединения сменного изделия с тягой «ручника», далее отсоединяем это крепление и расшплинтовываем соединение. Отсоединяем заднюю тормозную колодку.
- Установка новых колодок задних на ВАЗ 2110, цена на которые невелика, проводится в очередности, обратной предыдущим действиям.
Последовательность действий:
1. Сжимаем поршни цилиндрика тормозов до минимального объема, соединяем тягу и колодку «ручника» и устанавливаем шплинт.
2. Соединяем пружину направляющего типа с новым сменным элементом, то же самое проделываем с тягой и тросом «ручника».
3. Проверяем соединение пружины сверху с обновленным сменным элементом, а со второго края пружины — с другим обновленным сменным элементом, после чего ее монтируем на основании.
4. Устанавливаем планку опорного типа после приведения пружины в натянутое состояние за счет установки колодок.
5. Плоскогубцами фиксируем сцепление пружины и колодки ВАЗ 2110, при этом контролируем свободное движение троса ручного тормоза без касания частей системы, после чего монтируем колесный барабан тормозов.
6. Устанавливаем болты направляющего типа и ставим на место заднее колесо.
7.Таким образом, на этом этапе замена тормозных колодок ВАЗ 2110 завершена. Аналогичные действия производятся при такой же операции на втором заднем колесе.
Новые передние тормозные колодки на ВАЗ 2110 устанавливаются в случае, когда установленные ранее изделия сильно износились и при торможении слышен слабый скрежет по металлу. Особенно это слышно при нажатии водителем на тормоз.
На предварительном этапе необходимо произвести фиксацию упоров на задней колесной паре, после чего транспортное средство «вывешивают» на домкрат. На очередной стадии проделываются такие мероприятия:
- Демонтируется колесо и кольца шланга тормозов из резины.
- Нажатием отвертки или воротка поршень тормозного суппорта приводится в сжатое состояние.
- Расшплинтовываем стопора шайбы от крепежа пальца направляющего типа.
- Отвинчивается крепеж пальца направляющего типа с удержанием шестигранника.
- С поднятием скобы ступора ВАЗ 2110 передние колодки демонтируются.
Важно: обновленные колодки передние ВАЗ 2110, цена на которые составляет приемлемую сумму, подлежат подготовить к монтажу, предварительно очистив их от посторонних загрязнений и коррозионных пятен. То же самое сделать с местами установки колодок в тормозном суппорте.
Установив передние колодки на ВАЗ 2110 следует визуально осмотреть зажимы пружинного типа, которые должны располагаться друг к другу параллельно.
Кроме этого, при выполнении такой технологической операции, как установка обновленных колодок переднего контура тормозов, необходимо осуществить проверку кондиции пальца ступора. При этом дополнительно требуется снять с него грязевые отложения и произвести смазку этого изделия.
Служба замены тормозных колодок рядом с Индианаполисом, штат Индиана
Важность замены изношенных тормозных колодок в вашем автомобиле Ford в Зайонсвилле, штат Индиана
Надежность и безопасность вашей тормозной системы во многом зависят от состояния ваших тормозных колодок. Их толщина может со временем изнашиваться, что требует их замены. Независимо от состава ваших колодок — керамического, композитного или металлического — когда они изнашиваются слишком тонко, они не могут создавать трение, необходимое для замедления вашего Ford. Когда эффективность ваших тормозов снижается, принесите свой автомобиль Ford, грузовик или внедорожник в Pearson Ford , и мы сможем эффективно проверить целостность ваших тормозных колодок.
В наличии, 1 в наличии
В наличии, 1 в наличии
3,99 долл. США
В наличии, 1 в наличии
3,99 долл. США
11
Винт
3,99 долл. США
Номер детали: 17811005330
В наличии, 9доступный
В наличии, 9 в наличии
3,99 долл. США
В наличии, 9 в наличии
3,99 долл. США
12
Стопорная гайка
3,99 долл. США
Номер детали:
000005
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
13
Гайка 5
2,99 долл. США
Номер детали: 000005
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
14
Выключатель зажигания
10,70 $
Номер детали: A440000340
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
10,70 долл. США
Доставка в течение 4-10 рабочих дней
10,70 долл. США
15
Регулятор дроссельной заслонки
4,32 долл. США
Номер детали: 17801006460
В наличии, 5 в наличии
В наличии, 5 в наличии
4,32 доллара США
В наличии, 5 в наличии
4,32 долл. США
16
Пружинный возврат
3,99 долл. США
Номер детали: 17804305230
В наличии, 3 в наличии
В наличии, 3 в наличии
3,99 долл. США
В наличии, 3 в наличии
3,99 долл. США
17
Трос дроссельной заслонки Устаревший — недоступен
13,79 $
Номер детали: 17800141330
Снято с производства
Снято с производства
13,79 долл. США
Снято с производства
18
Лента
4,32 доллара США
Номер детали: 17810605330
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
4,32 доллара США
Доставка в течение 4-10 рабочих дней
4,32 долл. США
19
Винт-5×10
3,99 долл. США
Номер детали: 005010
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
3,99 долл. США
Доставка в течение 4-10 рабочих дней
3,99 долл. США
20
Зажим
2,99 долл. США
Номер детали: 17811104930
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
21
Трубка 10x11x750
2,99 долл. США
Номер детали: V475002270
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
22
Стопорная гайка
2,99 долл. США
Номер детали: 17802105530
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
23
Комплект подвески
3,99 долл. США
Номер детали: C646000060
В наличии, 3 в наличии
В наличии, 3 в наличии
3,99 долл. США
В наличии, 3 в наличии
3,99 долл. США
24
Основная труба Асы
46,88 долл. США
Номер детали: 61060
0
В наличии, 2 в наличии
В наличии, 2 в наличии
Примечание. Включает рисунки 25–26
46,88 долл. США
В наличии, 2 в наличии
46,88 долл. США
25
Стопор
2,99 долл. США
Номер детали: 61024644730
В наличии, 8 в наличии
В наличии, 8 в наличии
2,99 долл. США
В наличии, 8 в наличии
2,99 долл. США
26
Liner-Flexible
22,82 $
Номер детали: C507000260
В наличии, 5 в наличии
В наличии, 5 в наличии
22,82 долл. США
В наличии, 5 в наличии
22,82 долл. США
27
Гибкий карданный вал
15,35 долл. США
Номер детали: C506000390
В наличии, 25+ в наличии
В наличии, 25+ в наличии
15,35 долл. США
В наличии, 25+ в наличии
15,35 долл. США
28
Этикетка,
3,9 долл. США9
Номер детали: 8
04930
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
3,99 долл. США
Доставка в течение 4-10 рабочих дней
3,99 долл. США
29
Привязь,
19,55 $
Номер детали: C062000690
В наличии, 4 шт.
В наличии, 4 шт.
19,55 долл. США
В наличии, 4 шт.
19,55 долл. США
30
Подушка,
21,9 долл. США3
Номер детали: C652000000
В наличии, 2 в наличии
В наличии, 2 в наличии
21,93 долл. США
В наличии, 2 в наличии
21,93 долл. США
Рис. №
1
Короткий блок устарел — недоступен
127,72 $
Номер детали: SB1026
Снято с производства
Снято с производства
127,72 долл. США
Снято с производства
2
Цилиндр
99,12 $
Номер детали: 10101106562
Отложенный заказ: нет ожидаемого времени прибытия
Отложенный заказ: нет ожидаемого времени прибытия
99,12 долл. США
Отложенный заказ: нет ожидаемого времени прибытия
2
Цилиндр
104,94 $
Номер детали: A130000021
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
104,94 долл. США
Доставка в течение 4-10 рабочих дней
104,94 долл. США
3
Винт 5 X 22
2,99 долл. США
Номер детали:
205022
В наличии, 2 в наличии
В наличии, 2 в наличии
2,9 доллара США9
В наличии, 2 в наличии
2,99 долл. США
4
Прокладка,
3,99 долл. США
Номер детали: 10101044332
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,9 доллара США9
В наличии, 25+ в наличии
3,99 долл. США
5
Комплект поршня
70,67 долл. США
Номер детали: 10000048732
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
Примечание. Включает рисунки 6–9.
70,67 долл. США
Доставка в течение 4-10 рабочих дней
70,67 долл. США
6
Поршневое кольцо
7,67 долл. США
Номер детали: A101000000
В наличии, 25+ в наличии
В наличии, 25+ в наличии
7,67 долл. США
В наличии, 25+ в наличии
7,67 долл. США
7
Штифт,
6,37 долл. США
Номер детали: 10001311520
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
6,37 долл. США
Доставка в течение 4-10 рабочих дней
6,37 долл. США
8
Стопорное кольцо
2,99 долл. США
Номер детали: 10001504630
В наличии, 7 в наличии
В наличии, 7 в наличии
2,9 доллара США9
В наличии, 7 в наличии
2,99 долл. США
9
Прокладка,
2,99 долл. США
Номер детали: 10001411520
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
10
Коленчатый вал Asy
132,06 $
Номер детали: A011000101
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
Примечание. Включает рисунки 11
132,06 долл. США
Доставка в течение 4-10 рабочих дней
132,06 долл. США
11
Подшипник,
9,04 $
Номер детали: V553000010
В наличии, 4 шт.
В наличии, 4 шт.
9,04 долл. США
В наличии, 4 шт.
9,04 долл. США
12
Комплект картера
128,18 $
Номер детали: 10020452133
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
Примечание. Включает рисунки 13–17
128,18 долл. США
Доставка в течение 4-10 рабочих дней
128,18 долл. США
13
Сальник
4,53 доллара США
Номер детали: 10021242031
В наличии, 21 в наличии
В наличии, 21 в наличии
4,53 доллара США
В наличии, 21 в наличии
4,53 доллара США
14
Установочный штифт
2,99 долл. США
Номер детали: V622000020
В наличии, 1 в наличии
В наличии, 1 в наличии
2,99 долл. США
В наличии, 1 в наличии
2,99 долл. США
15
Шариковый подшипник 6201
7,21 долл. США
Номер детали:
36201В наличии, 24 шт.
В наличии, 24 шт.
7,21 долл. США
В наличии, 24 шт.
7,21 долл. США
16
Прокладка картера
3,99 долл. США
Номер детали: 10024242030
В наличии, 4 шт.
В наличии, 4 шт.
3,99 долл. США
В наличии, 4 шт.
3,9 доллара США9
17
Винт 5 X 28
2,99 долл. США
Номер детали:
205028
В наличии, 2 в наличии
В наличии, 2 в наличии
2,99 долл. США
В наличии, 2 в наличии
2,99 долл. США
18
Винт
2,99 долл. США
Номер детали:
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
19
Guard-Top
7,06 $
Номер детали: 159
130В наличии, 3 в наличии
В наличии, 3 в наличии
7,06 долл. США
В наличии, 3 в наличии
7,06 долл. США
20
Крышка двигателя
10,83 $
Номер детали: 10151448930
В наличии, 3 в наличии
В наличии, 3 в наличии
Примечание: серийный номер 161629 и выше
10,83 долл. США
В наличии, 3 в наличии
10,83 долл. США
21
Винт крышки стартера
2,99 $
Номер детали: V202000830
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
Д
Комплект прокладок
14,75 $
Номер детали: 88
2036
В наличии, 3 в наличии
В наличии, 3 в наличии
14,75 долл. США
В наличии, 3 в наличии
14,75 долл. США
Д
Прокладка картера
3,9 долл. США9
Номер детали: 10024242030
В наличии, 4 шт.
В наличии, 4 шт.
3,99 долл. США
В наличии, 4 шт.
3,99 долл. США
Д
Прокладка,
3,9 долл. США9
Номер детали: 10101044332
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
Д
Прокладка впускного коллектора
3,99 $
Номер детали: V103001360
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
Д
Впускная прокладка
3,99 долл. США
Номер детали: 13001642031
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
Д
Прокладка,
3,99 долл. США
Номер детали: 14586642031
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
Д
Прокладка выпускной трубы
3,99 долл. США
Номер детали: V104000003
В наличии, 1 в наличии
В наличии, 1 в наличии
3,99 долл. США
В наличии, 1 в наличии
3,99 долл. США
Д
Прокладка,
2,99 $
Номер детали: V104000160
В наличии, 24 шт.
В наличии, 24 шт.
2,99 долл. США
В наличии, 24 шт.
2,99 долл. США
Рис. №
1
Корпус редуктора Asy
143,87 $
Номер детали: P021046670
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
143,87 долл. США
Доставка в течение 4-10 рабочих дней
143,87 долл. США
2
Стопорное кольцо 10
2,99 долл. США
Номер детали:
600010
В наличии, 7 в наличии
В наличии, 7 в наличии
2,99 долл. США
В наличии, 7 в наличии
2,99 долл. США
3
Стопорное кольцо 22
2,99 долл. США
Номер детали:
200022
В наличии, 3 в наличии
В наличии, 3 в наличии
2,99 долл. США
В наличии, 3 в наличии
2,99 долл. США
4
Подшипник,
20,63 $
Номер детали:
В наличии, 4 шт.
В наличии, 4 шт.
20,63 долл. США
В наличии, 4 шт.
20,63 долл. США
5
Подшипник,
16,65 $
Номер детали:
В наличии, 2 в наличии
В наличии, 2 в наличии
16,65 долл. США
В наличии, 2 в наличии
16,65 долл. США
6
Набор зубчатых колес, конус
80,81 $
Номер детали: 61030044830
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
80,81 долл. США
Доставка в течение 4-10 рабочих дней
80,81 долл. США
7
Шплинт 2 X 22
2,99 $
Номер детали:
020022
В наличии, 20 шт.
В наличии, 20 шт.
2,99 долл. США
В наличии, 20 шт.
2,99 долл. США
8
Гайка 10
3,99 долл. США
Номер детали:
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
9
Крепежное лезвие
8,30 долл. США
Номер детали: C535000150
В наличии, 13 шт.
В наличии, 13 шт.
8,30 долл. США
В наличии, 13 шт.
8,30 долл. США
10
Лезвие крепления
9,46 долл. США
Номер детали: C535000160
В наличии, 3 в наличии
В наличии, 3 в наличии
9,46 долл. США
В наличии, 3 в наличии
9,46 долл. США
11
Seal-Oil
5,06 $
Номер детали: 61041307130
В наличии, 6 в наличии
В наличии, 6 в наличии
5,06 долл. США
В наличии, 6 в наличии
5,06 долл. США
12
Прокладка
3,99 долл. США
Номер детали: 61031507130
В наличии, 5 в наличии
В наличии, 5 в наличии
3,99 долл. США
В наличии, 5 в наличии
3,99 долл. США
13
Стопорное кольцо 32
3,99 долл. США
Номер детали:
200032
В наличии, 8 в наличии
В наличии, 8 в наличии
3,99 долл. США
В наличии, 8 в наличии
3,99 долл. США
14
Шариковый подшипник 6201
7,21 долл. США
Номер детали:
36201В наличии, 24 шт.
В наличии, 24 шт.
7,21 долл. США
В наличии, 24 шт.
7,21 долл. США
15
Вал-шестерня
61,01 $
Номер детали: C534000270
В наличии, 4 шт.
В наличии, 4 шт.
61,01 долл. США
В наличии, 4 шт.
61,01 долл. США
16
Стопорное кольцо 12
3,9 долл. США9
Номер детали:
600012
В наличии, 7 в наличии
В наличии, 7 в наличии
3,99 долл. США
В наличии, 7 в наличии
3,99 долл. США
17
Шариковый подшипник 609
8,79 долл. США
Номер детали:
- 000609
- 806900
В наличии, 4 шт.
В наличии, 4 шт.
20,63 долл. США
В наличии, 4 шт.
20,63 долл. США
5
Подшипник,
Шарик 6900 16,65 $
Номер детали:
- 506900
В наличии, 2 в наличии
В наличии, 2 в наличии
16,65 долл. США
В наличии, 2 в наличии
16,65 долл. США
6
Набор зубчатых колес, конус
80,81 $
Номер детали: 61030044830
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
80,81 долл. США
Доставка в течение 4-10 рабочих дней
80,81 долл. США
7
Пластина-адаптер
8,64 $
Номер детали: 61031347731
В наличии, 5 в наличии
В наличии, 5 в наличии
8,64 долл. США
В наличии, 5 в наличии
8,64 долл. США
8
Seal-Oil
5,06 $
Номер детали: 61041307130
В наличии, 6 в наличии
В наличии, 6 в наличии
5,06 долл. США
В наличии, 6 в наличии
5,06 долл. США
9
Прокладка
3,99 долл. США
Номер детали: 61031507130
В наличии, 5 в наличии
В наличии, 5 в наличии
3,99 долл. США
В наличии, 5 в наличии
3,99 долл. США
10
Стопорное кольцо 32
3,99 долл. США
Номер детали:
200032
В наличии, 8 в наличии
В наличии, 8 в наличии
3,99 долл. США
В наличии, 8 в наличии
3,99 долл. США
11
Шариковый подшипник 6201
7,21 долл. США
Номер детали:
36201В наличии, 24 шт.
В наличии, 24 шт.
7,21 долл. США
В наличии, 24 шт.
7,21 долл. США
12
Шестерня вала
61,01 $
Номер детали: C534000270
В наличии, 4 шт.
В наличии, 4 шт.
61,01 долл. США
В наличии, 4 шт.
61,01 долл. США
13
Стопорное кольцо 12
3,99 долл. США
Номер детали:
600012
В наличии, 7 в наличии
В наличии, 7 в наличии
3,99 долл. США
В наличии, 7 в наличии
3,99 долл. США
14
Шариковый подшипник 609
8,79 долл. США
Номер детали:
- 000609
- Игровое оборудование BackSega
- Редактировать
- Полный экран
- Опции
- История
- Скачать PDF
- Перевести
- Встроить это руководство
- Избранное: 5
- Завершено: 20
- конденсаторы 11 шагов
- Игровое оборудование BackSega
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Конденсатор Sega Game Gear
Доступно для продажи на Amazon
Купить
Через 20 с лишним лет конденсаторы в Sega Game Gear начнут протекать и выходить из строя. Замена этих конденсаторов на новые потенциально может вдохнуть новую жизнь в вашу классическую консоль.
Редактировать
Редактировать
- org/HowToDirection»>
Удалите 6 винтов № 1 с крестообразным шлицем. (Красный)
Имеется 7-й предохранительный винт (синий), предназначенный для предотвращения открытия устройства без специальных инструментов. Бит, который вам понадобится, чтобы удалить этот винт, называется «Игровая бита 4,5 мм». (также известный как гайковерт 4,5 мм)
Осторожно поднимите заднюю половину корпуса. К задней части корпуса подключены кабели, которые необходимо отключить, прежде чем заднюю часть можно будет полностью снять.
Редактировать
- org/HowToDirection»>
: Чтобы определить правильное количество конденсаторов, значения емкости и расположение платы, вам необходимо определить, какая версия платы установлена на вашем Game Gear.
Чтобы определить, какая у вас версия, посмотрите на правую сторону доски. У вас будет либо один, либо два таких чипа ASIC.
Если в вашем Game Gear есть две микросхемы ASIC (рис. 1), то на правой стороне платы будет две микросхемы, и это должен быть VA1. Если в вашем Game Gear есть один ASIC (рис. 2), скорее всего, это будет VA4, однако возможны и другие варианты.
org/HowToDirection»>Используйте номер платы, чтобы определить, какой список конденсаторов (см. прилагаемый PDF-файл) вам нужен для этой платы: 837-XXXX
Для основных плат с маркировкой VA1 с 2 микросхемами ASIC и плат с номерами 837-7398, 837-7719 и 837-7996: Список конденсаторов 1
Для основных плат с маркировкой VA1 с 1 микросхемой ASIC и номерами плат 837-8560 и 837-9024: Список конденсаторов 2
org/HowToDirection»>
Для основных плат с маркировкой VA4, 837-9537: Список конденсаторов 3
Для основных плат с маркировкой VA4, 837-9537-01: Список конденсаторов 4
Для основных плат с маркировкой VA5, 837-10766 или 1.71-7923A из Majeseco Game Gears: список конденсаторов 5
Одна из двух дочерних плат — блок питания. Используйте информацию ниже, чтобы определить, какие конденсаторы вам нужны:
org/HowToDirection»>
Для платы питания от систем с основными платами, обозначенными 837-9025 и 837-7720-01: C5 22 мкФ 35 В, C11 100 мкФ 25 В, C13 820 мкФ 6,3 В
Для плат питания с основными платами, обозначенными VA4 837-9538, вам потребуются те же конденсаторы, что и в списке выше, и дополнительный C9 10 мкФ 16 В
.Вторая дочерняя плата — это звуковая плата. Все они должны иметь одинаковые конденсаторы: C1 100 мкФ 6,3 В, C2 100 мкФ 6,3 В, C3 100 мкФ 6,3 В, C5 47 мкФ 4 В, C7 47 мкФ 4 В
Редактировать
- org/HowToDirection»>
Удалите 8 винтов с крестообразным шлицем и извлеките основную плату из корпуса. Будьте нежны с экраном!
Старые конденсаторы представляют собой компоненты прямоугольной формы, показанные здесь.
Заводские конденсаторы заклеены. Используя маленькую пару острогубцев, осторожно потяните конденсатор, чтобы освободить его.
Конденсаторы для поверхностного монтажа, поэтому просто расплавьте припой на каждой ножке и вытащите их.
Заменяйте только ОДИН конденсатор за раз. Это сводит к минимуму вероятность того, что вы забудете, какие из них куда были отправлены.
Редактировать
Электролитические конденсаторы, подобные этим, поляризованы, то есть у них есть положительный и отрицательный выводы. Обратите особое внимание на то, какая нога где на старом конденсаторе, и обязательно правильно сориентируйте новый
.Зачистить место, где был приклеен старый конденсатор, и залудить контактные площадки свежим припоем. Обязательно удалите все вытекшие вещества и коррозию 99% изопропиловым спиртом.
Согните и закрепите выводы до приемлемой длины на новом конденсаторе и припаяйте его на место. Убедитесь, что, когда вы кладете конденсатор, он не выходит за какие-либо золотые круги на печатной плате, так как это места, с которыми верхняя часть корпуса соприкасается при сборке Game Gear
Редактировать
Microsoft Word — Документ1
PDF — 44,40 КБ
Посмотреть
- Артикул:
- 1910, 2110, 2310
- Вес:
- 8,00 фунтов
- Доставка:
- Рассчитывается на кассе
- Описание
В наличии, 10 в наличии
В наличии, 10 в наличии
8,79 долл. США
В наличии, 10 в наличии
8,79 долл. США
15
Шайба,
Прокладка 2,99 долл. США
Номер детали: 61023
0 Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
17
Винт — 5 X 10
2,99 $
Номер детали:
205010
В наличии, 10 в наличии
В наличии, 10 в наличии
2,99 долл. США
В наличии, 10 в наличии
2,99 долл. США
18
Болт 8×8
2,99 долл. США
Номер детали: 008008
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
19
Болт 5×35
2,99 $
Номер детали: 005035
В наличии, 2 в наличии
В наличии, 2 в наличии
2,99 долл. США
В наличии, 2 в наличии
2,99 долл. США
20
Шайба 5
2,99 долл. США
Номер детали:
000005
В наличии, 15 в наличии
В наличии, 15 в наличии
2,99 долл. США
В наличии, 15 в наличии
2,99 долл. США
21
Экран в сборе.
23,10 $
Номер детали: 69
- 0931
В наличии, 4 шт.
В наличии, 4 шт.
23,10 долл. США
В наличии, 4 шт.
23,10 долл. США
22
Shield-Blade
7,12 $
Номер детали: 697231
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
7,12 долл. США
Доставка в течение 4-10 рабочих дней
7,12 долл. США
23
Винт 5 X 16
2,99 $
Номер детали:
205016
В наличии, 9 в наличии
В наличии, 9 в наличии
2,99 долл. США
В наличии, 9 в наличии
2,99 долл. США
24
Нож для линейной резки
3,99 долл. США
Номер детали: C554000080
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
25
Гайка 5
2,99 долл. США
Номер детали: 000005
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
26
Защитная пластина
3,99 долл. США
Номер детали: C552000240
В наличии, 12 в наличии
В наличии, 12 в наличии
3,99 долл. США
В наличии, 12 в наличии
3,99 долл. США
27
Защитный комплект
13,37 долл. США
Номер детали: P021053450
В наличии, 25+ в наличии
В наличии, 25+ в наличии
13,37 долл. США
В наличии, 25+ в наличии
13,37 долл. США
28
Винт 5 X 16
2,99 долл. США
Номер детали:
205016
В наличии, 9 в наличии
В наличии, 9 в наличии
2,99 долл. США
В наличии, 9доступный
2,99 долл. США
29
Нож для линейной резки
3,99 долл. США
Номер детали: C554000080
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
30
Гайка 5
2,99 долл. США
Номер детали: 000005
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,9 доллара США9
31
Защитная пластина
3,99 долл. США
Номер детали: C552000240
В наличии, 12 в наличии
В наличии, 12 в наличии
3,99 долл. США
В наличии, 12 в наличии
3,99 долл. США
32
Винт 5 X 16
2,99 долл. США
Номер детали:
205016
В наличии, 9 в наличии
В наличии, 9 в наличии
2,99 долл. США
В наличии, 9 в наличии
2,99 долл. США
33
Этикетка
2,99 долл. США
Номер детали: 844830
В наличии, 1 в наличии
В наличии, 1 в наличии
2,99 долл. США
В наличии, 1 в наличии
2,99 долл. США
34
Label-Echo
3,9 доллара США9
Номер детали: X502000320
В наличии, 2 в наличии
В наличии, 2 в наличии
3,99 долл. США
В наличии, 2 в наличии
3,99 долл. США
35
Блокирующий инструмент устарел — недоступен
2,99 долл. США
Номер детали: 89751801131
В наличии, 1 в наличии
В наличии, 1 в наличии
2,99 долл. США
В наличии, 1 в наличии
2,99 долл. США
36
Гаечный ключ 8 X 10
3,99 долл. США
Номер детали: 8
00330
В наличии, 1 в наличии
В наличии, 1 в наличии
3,99 долл. США
В наличии, 1 в наличии
3,99 долл. США
37
Гаечный ключ с отверткой
4,51 долл. США
Номер детали: X602000020
В наличии, 14 шт.
В наличии, 14 шт.
4,51 доллара США
В наличии, 14 шт.
4,51 долл. США
Рис. №
1
Катушка,
Зажигание 121,06 $
Номер детали: 15660152131
В наличии, 3 в наличии
В наличии, 3 в наличии
121,06 $
В наличии, 3 в наличии
121,06 долл. США
2
Маховик
96,11 $
Номер детали: 15680144731
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
96,11 долл. США
Доставка в течение 4-10 рабочих дней
96,11 долл. США
1
Катушка зажигания
94,59 $
Номер детали: 15662609661
В наличии, 2 в наличии
В наличии, 2 в наличии
Примечание. Серийный номер: 229250 и выше
94,59 долл. США
В наличии, 2 в наличии
94,59 долл. США
2
Маховик
68,35 долл. США
Номер детали: 15680109660
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
68,35 долл. США
Доставка в течение 4-10 рабочих дней
68,35 долл. США
3
Винт 4×22
2,9 долл. США9
Номер детали:
204022
В наличии, 3 в наличии
В наличии, 3 в наличии
2,99 долл. США
В наличии, 3 в наличии
2,99 долл. США
4
Свинцовое зажигание
3,99 долл. США
Номер детали: В485001080
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
3,99 долл. США
Доставка в течение 4-10 рабочих дней
3,99 долл. США
5
Втулка
3,99 долл. США
Номер детали: 15611240630
В наличии, 8 в наличии
В наличии, 8 в наличии
3,99 долл. США
В наличии, 8 в наличии
3,99 долл. США
6
Крышка свечи зажигания
3,99 долл. США
Номер детали: 15
1620В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
7
Катушка свечи зажигания
3,99 долл. США
Номер детали: 153432
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
8
Свеча зажигания — Rcj-6y
6,24 $
Номер детали: 15
1730
В наличии, 21 в наличии
В наличии, 21 в наличии
6,24 долл. США
В наличии, 21 в наличии
6,24 долл. США
9
Комплект держателей
16,65 долл. США
Номер детали: 610
230 Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
Примечание: включает рисунки 10–12
16,65 долл. США
Доставка в течение 4-10 рабочих дней
16,65 долл. США
10
Болт — 5 X 25
3,99 долл. США
Номер детали:
205025
В наличии, 3 в наличии
В наличии, 3 в наличии
3,99 долл. США
В наличии, 3 в наличии
3,99 долл. США
11
Держатель
5,22 долл. США
Номер детали: 610
432
В наличии, 2 в наличии
В наличии, 2 в наличии
5,22 долл. США
В наличии, 2 в наличии
5,22 долл. США
12
Нижний держатель
7,54 долл. США
Номер детали: A575000100
В наличии, 1 в наличии
В наличии, 1 в наличии
7,54 долл. США
В наличии, 1 в наличии
7,54 долл. США
13
Подушка
6,37 $
Номер детали: 610
230
В наличии, 5 в наличии
В наличии, 5 в наличии
6,37 долл. США
В наличии, 5 в наличии
6,37 долл. США
14
Этикетка-модель
3,99 долл. США
Номер детали: 854130
В наличии, 2 в наличии
В наличии, 2 в наличии
3,99 долл. США
В наличии, 2 в наличии
3,99 долл. США
14
Этикетка-модель-Srm-2110
2,99 долл. США
Номер детали: 854130
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
15
Крышка в сборе-вентилятор
59,50 долларов США
Номер детали: 10150352131
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
59,50 долл. США
Доставка в течение 4-10 рабочих дней
59,50 долл. США
16
Винт крышки стартера
2,99 долл. США
Номер детали: V202000830
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
17
Кольцо,
Фиксатор 3,99 долл. США
Номер детали:
100012
В наличии, 8 в наличии
В наличии, 8 в наличии
3,99 долл. США
В наличии, 8 в наличии
3,99 долл. США
18
Шариковый подшипник 6001
5,51 долл. США
Номер детали:
06001
В наличии, 7 в наличии
В наличии, 7 в наличии
5,51 долл. США
В наличии, 7 в наличии
5,51 долл. США
19
Стопорное кольцо
3,99 долл. США
Номер детали:
200028
В наличии, 1 в наличии
В наличии, 1 в наличии
3,99 долл. США
В наличии, 1 в наличии
3,99 долл. США
20
Барабан-муфта
12,68 $
Номер детали: 17500548931
В наличии, 3 в наличии
В наличии, 3 в наличии
12,68 долл. США
В наличии, 3 в наличии
12,68 долл. США
21
Узел сцепления
24,89 $
Номер детали: 17500056831
В наличии, 18 в наличии
В наличии, 18 в наличии
24,89 долл. США
В наличии, 18 в наличии
24,89 долл. США
Рис. №
1
Барашковый болт
3,99 долл. США
Номер детали: 21041752730
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
2
Этикетка-дроссель
3,99 долл. США
Номер детали: 806360
В наличии, 3 в наличии
В наличии, 3 в наличии
3,99 долл. США
В наличии, 3 в наличии
3,99 долл. США
3
Крышка воздушного фильтра
6,03 $
Номер детали: 13031306563
В наличии, 25+ в наличии
В наличии, 25+ в наличии
6,03 долл. США
В наличии, 25+ в наличии
6,03 долл. США
4
Воздушный фильтр
6,49 долл. США
Номер детали: A226001410
В наличии, 25+ в наличии
В наличии, 25+ в наличии
6,49 долл. США
В наличии, 25+ в наличии
6,49 долл. США
5
Винт 5×65
2,99 долл. США
Номер детали:
205065
В наличии, 12 в наличии
В наличии, 12 в наличии
2,99 долл. США
В наличии, 12 в наличии
2,9 доллара США9
6
Кронштейн
3,99 долл. США
Номер детали: 122730
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
7
Корпус воздухоочистителя в сборе
11,04 $
Номер детали: P021002921
В наличии, 25+ в наличии
В наличии, 25+ в наличии
11,04 долл. США
В наличии, 25+ в наличии
11,04 долл. США
8
Карбюратор C1u-K52
71,49 $
Номер детали: 12520013317
В наличии, 14 шт.
В наличии, 14 шт.
71,49 долл. США
В наличии, 14 шт.
71,49 долл. США
8
Карбюратор C1u-K52
71,49 $
Номер детали: 12520013317
В наличии, 14 шт.
В наличии, 14 шт.
71,49 долл. США
В наличии, 14 шт.
71,49 долл. США
9
Впускная прокладка
3,99 долл. США
Номер детали: 13001642031
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
10
Винт 5 X 20
2,99 долл. США
Номер детали: 805020
В наличии, 10 в наличии
В наличии, 10 в наличии
2,99 долл. США
В наличии, 10 в наличии
2,99 долл. США
11
Изолятор
8,57 долл. США
Номер детали: 13001742031
В наличии, 25+ в наличии
В наличии, 25+ в наличии
8,57 долл. США
В наличии, 25+ в наличии
8,57 долл. США
12
Гайка 5
2,99 долл. США
Номер детали: 000005
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
13
Впускная прокладка
3,99 долл. США
Номер детали: V103001360
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
14
Глушитель
42,44 $
Номер детали: 14580642030
В наличии, 12 в наличии
В наличии, 12 в наличии
42,44 долл. США
В наличии, 12 в наличии
42,44 долл. США
15
Прокладка,
Выхлоп 2,99 долл. США
Номер детали: V104000160
В наличии, 24 шт.
В наличии, 24 шт.
2,99 долл. США
В наличии, 24 шт.
2,99 долл. США
16
Крышка,
Глушитель 4,18 $
Номер детали: A320000251
В наличии, 5 в наличии
В наличии, 5 в наличии
4,18 долл. США
В наличии, 5 в наличии
4,18 долл. США
17
Шайба 5
2,99 долл. США
Номер детали:
000005
В наличии, 15 в наличии
В наличии, 15 в наличии
2,99 долл. США
В наличии, 15 в наличии
2,99 долл. США
18
Винт 5 X 55
2,99 долл. США
Номер детали: 505055
В наличии, 11 в наличии
В наличии, 11 в наличии
2,9 доллара США9
В наличии, 11 в наличии
2,99 долл. США
19
Экран искрогасителя
3,99 долл. США
Номер детали: 14586240630
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
20
Крышка-глушитель
3,44 $
Номер детали: 14587642030
В наличии, 10 в наличии
В наличии, 10 в наличии
3,44 доллара США
В наличии, 10 в наличии
3,44 долл. США
21
Винт-4×10
2,99 долл. США
Номер детали: 804010
В наличии, 8 в наличии
В наличии, 8 в наличии
2,99 долл. США
В наличии, 8 в наличии
2,9 доллара США9
22
Прокладка,
Глушитель 3,99 долл. США
Номер детали: 14586642031
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,9 доллара США9
23
Держатель экрана
3,29 долл. США
Номер детали: 14586354130
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
3,29 долл. США
Доставка в течение 4-10 рабочих дней
3,29 доллара США
22
Прокладка выпускной трубы
3,99 долл. США
Номер детали: V104000003
В наличии, 1 в наличии
В наличии, 1 в наличии
3,99 долл. США
В наличии, 1 в наличии
3,99 долл. США
23
Направляющая-выпуск — внешняя
3,50 долл. США
Номер детали: A313000000
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
3,50 доллара США
Доставка в течение 4-10 рабочих дней
3,50 доллара США
Ч
Комплект прокладок
14,75 долл. США
Номер детали: 88
2036
В наличии, 3 в наличии
В наличии, 3 в наличии
14,75 долл. США
В наличии, 3 в наличии
14,75 долл. США
Рис.
26Д
Карбюратор C1u-K52
71,49 $
Номер детали: 12520013317
В наличии, 14 шт.
В наличии, 14 шт.
71,49 долл. США
В наличии, 14 шт.
71,49 долл. США
1
Узел собачки стартера
8,79 $
Номер детали: A052000160
В наличии, 12 в наличии
В наличии, 12 в наличии
Примечание. Включает рисунки 2-3
8,79 долл. США
В наличии, 12 в наличии
8,79 долл. США
2
Возвратная пружина
3,99 долл. США
Номер детали: 17723412220
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
3
Собачка стартера
3,99 долл. США
Номер детали: 17721844330
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
4
Стартовый комплект I-30 с
Tank Guard 40,92 $
Номер детали: P021008060
В наличии, 12 в наличии
В наличии, 12 в наличии
Примечание. Включает рисунки 5-11
40,92 долл. США
В наличии, 12 в наличии
40,92 долл. США
5
Винт
3,99 долл. США
Номер детали: 17723644330
В наличии, 8 в наличии
В наличии, 8 в наличии
3,99 долл. США
В наличии, 8 в наличии
3,99 долл. США
6
Барабан,
Стартер 7,34 $
Номер детали: 17721544430
В наличии, 7 в наличии
В наличии, 7 в наличии
7,34 долл. США
В наличии, 7 в наличии
7,34 долл. США
7
Трос стартера
5,06 $
Номер детали: 17722610120
В наличии, 9 в наличии
В наличии, 9 в наличии
5,06 долл. США
В наличии, 9 в наличии
5,06 долл. США
8
Направляющая каната
3,99 долл. США
Номер детали: 17722742030
В наличии, 7 в наличии
В наличии, 7 в наличии
3,99 долл. США
В наличии, 7 в наличии
3,99 долл. США
9
Захват,
Стартер 4,07 $
Номер детали: 17722806530
В наличии, 6 в наличии
В наличии, 6 в наличии
4,07 долл. США
В наличии, 6 в наличии
4,07 долл. США
10
Пружина возврата стартера
8,91 долл. США
Номер детали: P022019680
В наличии, 25+ в наличии
В наличии, 25+ в наличии
8,91 долл. США
В наличии, 25+ в наличии
8,91 долл. США
11
Case-Starter (Bl)
37,02 $
Номер детали: 17723244333
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
37,02 долл. США
Доставка в течение 4-10 рабочих дней
37,02 долл. США
12
Винт 4×22
2,9 долл. США9
Номер детали:
204022
В наличии, 3 в наличии
В наличии, 3 в наличии
2,99 долл. США
В наличии, 3 в наличии
2,99 долл. США
13
Эхо-этикетка
2,99 долл. США
Номер детали: Х502000330
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
14
Топливопровод
3,99 долл. США
Номер детали: V471001190
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
15
Трубка возврата топлива
3,99 долл. США
Номер детали: 13201056330
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
16
Вентиляционное отверстие топливного бака
6,99 долл. США
Номер детали: A356000031
В наличии, 25+ в наличии
В наличии, 25+ в наличии
6,99 долл. США
В наличии, 25+ в наличии
6,99 долл. США
17
Вентиляционная трубка
2,99 долл. США
Номер детали: V471001201
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,9 доллара США9
В наличии, 25+ в наличии
2,99 долл. США
18
Топливная втулка
2,99 долл. США
Номер детали: 13211546730
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
19
Зажим
3,99 долл. США
Номер детали: 13201309820
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,9 доллара США9
20
Топливный фильтр
4,91 долл. США
Номер детали: A36
80
В наличии, 25+ в наличии
В наличии, 25+ в наличии
4,91 долл. США
В наличии, 25+ в наличии
4,91 долл. США
21
Tank-Fuel
13,84 $
Номер детали: 13100546831
В наличии, 25+ в наличии
В наличии, 25+ в наличии
Примечание. Включает рисунки 22
13,84 долл. США
В наличии, 25+ в наличии
13,84 долл. США
22
Воротник
3,99 долл. США
Номер детали: 13104528230
В наличии, 8 в наличии
В наличии, 8 в наличии
3,99 долл. США
В наличии, 8 в наличии
3,99 долл. США
23
Шайба 5
3,99 долл. США
Номер детали:
300005
В наличии, 8 в наличии
В наличии, 8 в наличии
3,99 долл. США
В наличии, 8 в наличии
3,99 долл. США
24
Винт
2,99 долл. США
Номер детали: 805016
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
25
Крышка в сборе
5,69 долл. США
Номер детали: P100006640
В наличии, 19 в наличии
В наличии, 19 в наличии
Примечание. Включает рисунки 26
5,69 долл. США
В наличии, 19 в наличии
5,69 долл. США
26
Соединитель крышки топливного бака
3,99 долл. США
Номер детали: 13105156030
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
27
Прокладка крышки
3,99 долл. США
Номер детали: V107000190
В наличии, 25+ в наличии
В наличии, 25+ в наличии
3,99 долл. США
В наличии, 25+ в наличии
3,99 долл. США
I
Устаревший канат
2,99 долл. США
Номер детали: 994000
Снято с производства
Снято с производства
2,99 долл. США
Снято с производства
я
Наливная линия
32,90 долл. США
Номер детали:
В наличии, 10 в наличии
В наличии, 10 в наличии
32,90 долл. США
В наличии, 10 в наличии
32,90 долл. США
я
Наливная линия
40,92 долл. США
Номер детали:
В наличии, 1 в наличии
В наличии, 1 в наличии
40,92 долл. США
В наличии, 1 в наличии
40,92 долл. США
№ рис.
800
Комплект крышки и пружины Speed-Feed® 400
23,93 $
Номер детали:
Y
7
7
В наличии, 3 в наличии
В наличии, 3 в наличии
23,93 долл. США
В наличии, 3 в наличии
23,93 долл. США
800
Набор для настройки
19,14 $
Номер детали:
Y
В наличии, 25+ в наличии
В наличии, 25+ в наличии
19,14 долл. США
В наличии, 25+ в наличии
19,14 долл. США
Детали триммера
Аксессуары для Echo SRM-2110
Имя *
Электронная почта *
Присоединяйтесь к нашему списку VIP-адресов, чтобы получать советы по экономии денег и специальные скидки.
Номер модели (рекомендуется)
Задать вопрос по этой детали *
Наши специалисты свяжутся с вами, как только смогут.
Обсуждение замены конденсатора Sega Game Gear
Перейти к основному содержаниюАвтор: Трэвис (и 3 других участника)
Сложность
Умеренный
Шаги
11
Необходимое время
3 часа
Секции
1
Флаги
1
Введение
Через 20 с лишним лет конденсаторы в Sega Game Gear начнут протекать и выходить из строя. Если у вас есть старая Sega Game Gear, которая включается, а затем сразу выключается, издает тихий звук/отсутствует звук или тусклый экран, замена этих конденсаторов на новые потенциально может вдохнуть новую жизнь в вашу классическую консоль.
Редактировать
Найдите на левом краю основной платы номер VA (рис. 3). Есть два варианта, VA1 и VA4, а также 7-значный номер платы.
Редактировать
Редактировать
Редактировать
Редактировать
Почти готово!
Чтобы собрать устройство, следуйте инструкциям по разборке в обратном порядке.
Заключение
Чтобы собрать устройство, следуйте инструкциям по разборке в обратном порядке.
Отменить: я не завершил это руководство.
20 других людей завершили это руководство.
Прилагаемые документы
Автор
с 3 другими участниками
Значки: 18
+15 еще значков
Команда
Просмотр статистики:
За последние 24 часа: 37
За последние 7 дней: 386
За последние 30 дней: 1,904
За все время: 46,110
Coastal Bay, Coastline Деталь № 2000 Подходит для некоторых моделей 2310, 2110, 1910, ширина 29 1/2 дюйма, высота 13 3/4 дюйма
(1 отзыв) Написать рецензию
Coastal Bay, Coastline Деталь № 2000 Подходит для некоторых моделей 2310, 2110, 1910 Размер 29-1/2″ в ширину X 13-3/4″ в высоту
Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта Требуется
Тема отзыва Обязательно
комментариев Обязательно
В настоящее время: 190,00 долларов США
Часто покупают вместе:
Убедитесь и измерьте свое лобовое стекло, так как на лодках Coastal Bay используются еще два лобовых стекла, это самое популярное.
Правила доставки:
Все поставляемые экраны должны быть немедленно проверены заказчиком, и о любых повреждениях необходимо сообщить в течение 14 дней с момента получения. Невыполнение этого требования нарушает политику перевозчиков, и вы не сможете возместить свою потерю! Пожалуйста, не оставляйте посылку без осмотра. Политика установки:
запасные части для катеров не несет ответственности за проблемы с установкой. Если вы не знаете, как установить лобовое стекло, обратитесь к профессионалам. Если вы разбили лобовое стекло, мы не несем ответственности за действия установщика. Мы являемся производителями лобовых стекол, и установка не является частью нашей гарантии. Ответственность за решение об установке щита несет только установщик. Если экран трескается, это может быть связано с неправильным сверлением, что может привести к сколам, которые могут распространяться в виде трещин. Экран, который трескается, может быть вызван чрезмерной вибрацией или скручиванием консоли при воздействии волн. Детали лодок для боевых кораблей не несут ответственности за трещины, возникающие во время или после установки щита. Пожалуйста, убедитесь, что вышеуказанные причины устранены, чтобы обеспечить долгий срок службы ветровых стекол.
Политика в отношении размеров:
Детали лодок для боевых кораблей не несут никакой ответственности за лобовое стекло, которое не подходит, если клиент предоставил неправильные размеры! Лобовые стекла подходят только так, как точность измерений, которые были предоставлены. Если вы не уверены в своих навыках измерения, мы рекомендуем вам нанять профессионала.
Политика возврата:
Ветровые стекла могут быть возвращены, только предварительно связавшись с деталями катера и получив разрешение. Если вы вернете щит без нашего разрешения, он будет отклонен и возвращен вам обратно за ваш счет! Если ветровое стекло не подходит, и по частям катера будет определено, что это наша вина, мы запланируем забор ветрового стекла и его возврат нам для полного возмещения, или будет изготовлен новый ветровой щит, в зависимости от того, что когда-либо согласовано.
Если вы хотите отменить свой заказ, вы должны позвонить нам и сделать это до того, как мы начнем изготовление вашего щита. Если вы позвоните нам после того, как мы уже изготовили ваш щит, вы обязаны его принять, и в этот момент его нельзя отменить. Предоставление нам формы оплаты является для нас контрактом на изготовление вашего щита.
Заказ неправильного щитка Политика: Если вы заказали лобовое стекло, и оно не подходит из-за того, что вы предоставили нам неправильную марку, модель, год и размер лодки, запчасти для лодок не несут ответственности за неправильные Информация.
В наличии, 10 в наличии
В наличии, 10 в наличии
8,79 долл. США
В наличии, 10 в наличии
8,79 долл. США
18
Шайба,
2,99 $
Номер детали: 61023
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
19
Винт — 5 X 10
2,99 $
Номер детали:
205010
В наличии, 10 в наличии
В наличии, 10 в наличии
2,99 долл. США
В наличии, 10 в наличии
2,99 долл. США
20
Болт 8×8
2,99 долл. США
Номер детали: 008008
Доставка в течение 4-10 рабочих дней
Доставка в течение 4-10 рабочих дней
2,99 долл. США
Доставка в течение 4-10 рабочих дней
2,99 долл. США
21
Болт 5×35
2,99 долл. США
Номер детали: 005035
В наличии, 2 в наличии
В наличии, 2 в наличии
2,99 долл. США
В наличии, 2 в наличии
2,99 долл. США
22
Шайба 5
2,99 долл. США
Номер детали:
000005
В наличии, 15 в наличии
В наличии, 15 в наличии
2,99 долл. США
В наличии, 15 в наличии
2,99 долл. США
23
Пружинная шайба 5
2,99 долл. США
Номер детали:
500005
В наличии, 9 в наличии
В наличии, 9доступный
2,99 долл. США
В наличии, 9 в наличии
2,99 долл. США
24
Гайка 5
2,99 долл. США
Номер детали: 000005
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
25
Защитный комплект, металлический
20,99 долл. США
Номер детали: 69
3432
В наличии, 3 в наличии
В наличии, 3 в наличии
20,9 долл. США9
В наличии, 3 в наличии
20,99 долл. США
26
Гайка 5
2,99 долл. США
Номер детали: 000005
В наличии, 25+ в наличии
В наличии, 25+ в наличии
2,99 долл. США
В наличии, 25+ в наличии
2,99 долл. США
27
Пружинная шайба 5
2,99 долл. США
Номер детали:
500005
В наличии, 9 в наличии
В наличии, 9 в наличии
2,99 долл. США
В наличии, 9 в наличии
2,9 доллара США9
28
Винт 5×8
2,99 долл. США
Номер детали: 005008
В наличии, 6 в наличии
В наличии, 6 в наличии
2,99 долл. США
В наличии, 6 в наличии
2,99 долл. США
29
Винт — 5 X 10
2,99 $
Номер детали:
205010
В наличии, 10 в наличии
В наличии, 10 в наличии
2,99 долл. США
В наличии, 10 в наличии
2,99 долл. США
30
Этикетка
2,99 долл. США
Номер детали: 844830
В наличии, 1 в наличии
В наличии, 1 в наличии
2,99 долл. США
В наличии, 1 в наличии
2,99 долл. США
31
Этикетка-эхо
3,99 долл. США
Номер детали: X502000320
В наличии, 2 в наличии
В наличии, 2 в наличии
3,99 долл. США
В наличии, 2 в наличии
3,99 долл. США
Рис. №
1
Чемодан,
94,07 $
Номер детали: P021053000
В наличии, 2 в наличии
В наличии, 2 в наличии
94,07 долл. США
В наличии, 2 в наличии
94,07 долл. США
2
Стопорное кольцо 10
2,99 долл. США
Номер детали:
600010
В наличии, 7 в наличии
В наличии, 7 в наличии
2,99 долл. США
В наличии, 7 в наличии
2,99 долл. США
3
Стопорное кольцо 22
2,99 долл. США
Номер детали:
200022
В наличии, 3 в наличии
В наличии, 3 в наличии
2,99 долл. США
В наличии, 3 в наличии
2,99 долл. США
4
Подшипник,
20,63 $
Номер детали:
