Тюнинг – это не всегда установка нового обвеса или укорачивание пружин Приоры. Иногда модернизация способствует повышению комфорта в управлении автомобилем. Отличным примером будет короткоходная кулиса. Владельцы ВАЗ знают «особенности» рычага переключения передач (РПП), который не так просто направить на нужную передачу. Короткоходная кулиса на Приору решает эту проблему, ну а мы расскажем, как поставить ее на Приору и правильно отрегулировать.

Инструкции в нашем материале актуальны и для автомобилистов, которые хотят узнать, как проводится ремонт и замена обычной кулисы. В инструкции подробно описывается процесс демонтажа и регулировки, который проводится для заводской детали точно по такому же принципу.

Содержание

1. Принцип работы
2. Замена кулисы КПП
3. Пошаговая инструкция
4. Сборка

Принцип работы

Изучите схему ниже, чтобы понять, как работает короткоходная кулиса. Рычаг установлен в нейтральном положении, здесь он обозначен точками «O» и «F». Чтобы запустить передачу, необходимо передвинуть тягу – она соединится с РПП в точке «B» – в точке «A». После этого ручка перейдет в точку «E». Ремонт и последующая замена проводятся для того, чтобы сократить расстояние.

Сделать это можно в том случае, если рычаг удлинится до точки «H». Такой ход увеличит расстояние. На схеме «A» и «B» станут точками «C» и «D». Замена штатной кулисы на короткоходную позволяет сократить движение ручки. С теорией мы разобрались, теперь можно начинать ремонт.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

• Две металлические пластины.
• Карданчик от Калины.
• Сварочный аппарат.
• Набор ключей, в том числе и накидных.
• Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

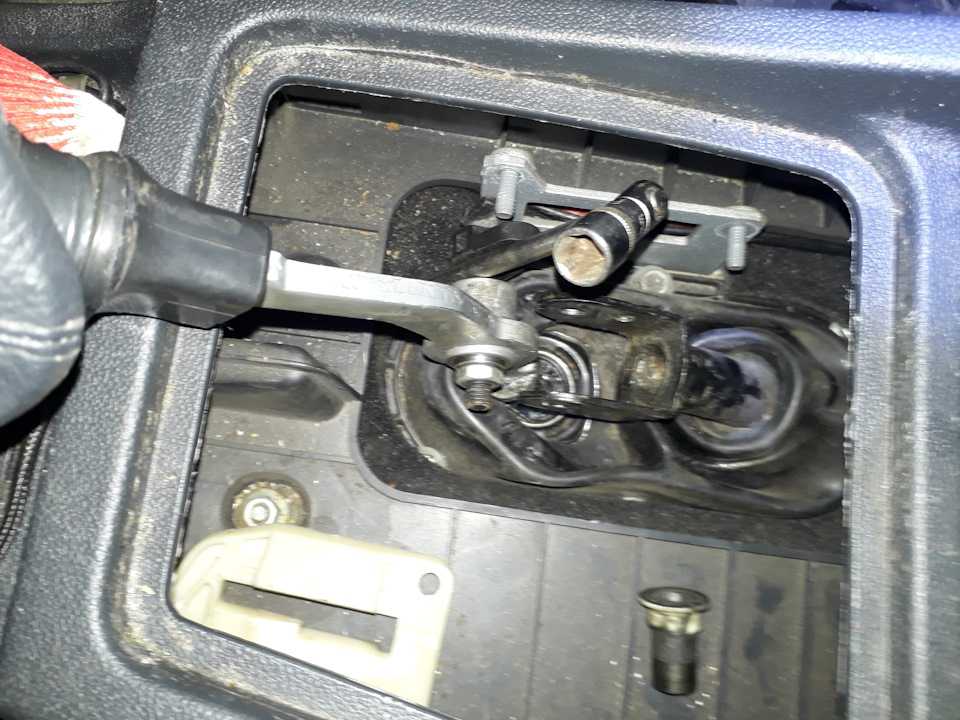

   После снятия чехла можно начинать демонтаж рычаг

2. Следующий шаг – демонтаж тяги рычага КПП. С помощью 13-го ключа необходимо ослабить хомут и освободить шарик блокировки запуска задней передачи. Снимать шарик следует в первую очередь. Снимаем стопорное кольцо. Нельзя тянуть рычаг КПП вверх, сначала разберитесь с шариком;


   Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

3. Пружина, стопорное кольцо и шарик вмонтированы в корпус из пластика – достаньте все элементы одновременно. Рычаг с тягой необходимо доставать одновременно. Чтобы работать было удобнее, можно разъединить тягу и рычаг КПП.
4. Продолжаем ремонт и переходим к карданчику. С левой стороны есть фиксаторы, добраться до них можно после снятия чехла;

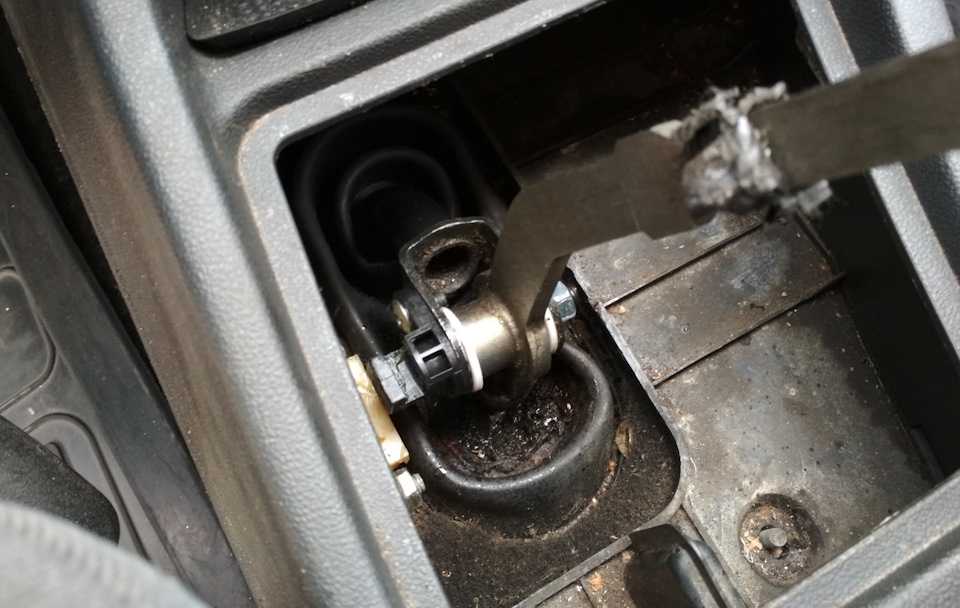

5. Теперь мы можем сравнить обе детали, как видите, «калиновский» кардан длиннее. Вам необходимо укоротить компонент от Калины, учитывая тип новой кулисы. Укорачивать карданчик необходимо на 10-20 мм;


Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 — обойма шаровой опоры ваз 2110, подушка кулисы ваз 2110 | Школа авторемонта

Июн 25, 2017 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант — бабочка кулисы. Но, мне лично, нравится второй вариант))). По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых «ушей», вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться.

То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует

проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112. И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 — БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4).

Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и «с земли», но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

1. Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

2. Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

3. Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9).

Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

4. Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

5. Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

6. Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

7. Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно))).

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Замена сцепления Лада Приора — АвтоТачки

Лада Приора, пожалуй, самая популярная модель в российском автопроме, которая по статистике испытывает постоянные проблемы со сцеплением. Его замена – достаточно трудоемкая процедура, особенно если делать это своими руками. Попробуем более подробно разобраться в этой проблеме в полном руководстве по замене сцепления.

Резкое переключение передач и пробуксовка двигателя без ускорения – верный признак изношенного и проскальзывающего сцепления.

Замену сцепления своими руками можно выполнить в домашних условиях с помощью автомобильных домкратов и домкрата для тачки. Настоятельно рекомендуется использовать инструмент для выравнивания сцепления, иначе вы можете потратить слишком много времени на выравнивание диска сцепления и шлица входного вала. Сама процедура займет около 5-6 часов.

Прохождение

Что вам понадобится?

• Замена сцепления
• Инструмент для выравнивания сцепления
• Тормозная жидкость
• Различные отвертки
• Трещотка
• Тяга переключателя
• Домкрат тачки
• Ступени или пандусы
• Противооткатные колодки

Шаг 1 — замена троса и лады педали сцепления приора

Отсоедините аккумулятор, откручиваем рычаг переключения передач в салоне (два винта) , а когда автомобиль оторвется от земли, отсоедините трос сцепления от рычага вилки в пылезащитном кожухе. Трос сцепления и педаль следует ослабить, ослабив давление на регулировочные гайки на противопожарной перегородке в моторном отсеке.

Шаг 2

Затем отсоедините провода датчиков от коробки передач и ослабьте, а затем отсоедините трос стояночного тормоза, чтобы можно было снять коробку передач.

Шаг 3

Ослабьте часть выхлопной трубы, открутив винты, расположенные внутри Priora. Их обычно трудно удалить из-за грязи, ржавчины, постоянного расширения и сжатия горячей выхлопной трубы. Пенетрант, такой как WD40, может помочь ослабить структуру.

Шаг 4

Снимите стартер и болты колокольни. Вам потребуются дополнительные инструменты (удлинители, выключатели, шарнирные соединения), чтобы добраться до самых дальних болтов. Затем снимите коробку передач.

Основная часть

Этап 5

Снимите старый прижимной диск и маховик. Чтобы двигатель не проворачивался при откручивании болтов крепления маховика, используйте большую отвертку, вставленную в зубья и закрепленную на корпусе. Тщательно очистите внутреннюю часть колокольни.

Шаг 6

Установите новый маховик и нажимной диск и затяните их. Контргайки следует использовать на всех болтах маховика и нажимного диска. Рассмотрите возможность использования инструмента для выравнивания сцепления.

Фото — прижимная пластина

Шаг 7

прямо к реформе. Преобразование передачи — это обратный процесс, который включает в себя повторное подключение всех кабелей и проводов. Трос сцепления вставляется в брандмауэр поворотом двух болтов (второй запирается впереди первого). Телеметрия сцепления должна определить точку трения примерно через 14 см движения педали. Поместите домкрат под коробку передач и слегка приподнимите ее, чтобы сбросить избыточное давление.

Шаг 8

Снимите опору коробки передач с поперечины и снимите поперечину, если требуется зазор. Затем отверните болты, которыми колокол коробки передач крепится к двигателю. Затем осторожно отодвиньте коробку передач от двигателя, пока входное переключение не освободит нажимной диск. Снимите нажимной диск и диск сцепления.

Шаг 9

Теперь можно снять коробку передач. Во-первых, внимательно осмотрите руль на наличие царапин, горячих точек, трещин или чего-либо необычного. Любое повреждение оправдывает необходимость механической обработки или замены маховика.

Примечание. Обработка маховика не устранит горячие точки. Мне это может понадобиться. Это также хорошее время, чтобы проверить заднее главное уплотнение двигателя на наличие утечек и при необходимости отремонтировать.

Замена сцепления

Шаг 10

Установите новый диск сцепления и нажимной диск. Затяните прижимную пластину в соответствии с рекомендациями производителя. (Примечание: Существует только один способ установки диска сцепления. Если он установлен неправильно, сцепление не будет работать. В большинстве случаев сменный диск будет иметь этикетку с надписью «боковой маховик», если не обращать внимания на как был установлен старый диск.) Установите выпускной подшипник, нанеся тонкий слой смазки на скользящую поверхность подшипника.

С помощью домкрата установите коробку передач на место. Осторожно переместите коробку передач вперед, пока первичный вал не войдет в зацепление со шлицом диска сцепления (в центре). После того, как редуктор и двигатель выровнены и соединены, замените болты раструба и все детали, снятые с редуктора. При необходимости отрегулируйте пакет сцепления.

Если вам нужны более подробные инструкции, ознакомьтесь с собственными подробными видеороликами компании о том, как заменить трос сцепления с приоритетом лада. Есть более подробная пошаговая инструкция.

Заключение

В итоге можно получить полностью замененную коробку передач, а так же сцепление. Однако это достаточно трудоемкий процесс, требующий практических знаний. Желаем вам успеха!
