Замена нижнего рычага на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Нижний рычаг – он располагается в передней подвески и к нему прикручивается шаровая опора, а так же на нём стоит сама передняя пружина, заменяется данный рычаг довольно таки не просто, для его замены Вам может понадобиться и не один день (Если Вы работу выполняете впервые) но всё же радует тот факт, что данный рычаг стоит не очень дорого и если Ваш придёт в негодность (Трещина по нему пойдёт к примеру), то его будет необходимо сменить в ближайшее время на новый и не рекомендуем Вам вообще пользоваться автомобилем (Если у рычага появилась трещина), до того, пока он не будет заменен.

Примечание!
Чтобы сменить нижний рычаг, понадобятся всего лишь: Все ключи которые есть в Вашем арсенале, а так же баллонный ключ будет нужен и домкрат, так как колесо придётся снять на той стороне на которой рычаг менять будете!

Краткое содержание:

• Замена нижнего рычага
• Дополнительный видео-ролик

Где находится нижний рычаг?

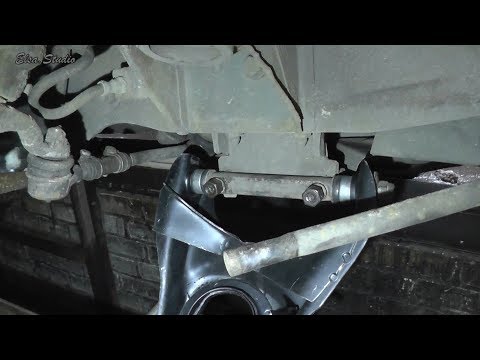

В передней подвески у классики множество рычагов, но одни из самых больших и самых главных (Без них бы автомобиль вообще не ехал), являются нижний и верхний рычаг, верхний рычаг стоит вверху и не подвержен особой деформации (Только если автомобиль не занижен и только если Вы на нём не въезжали на большой скорости в яму), деформации чаще всего подвергаются нижние рычаги, потому что они в самом низу находится и если Вы въедете на автомобиле в резкую яму (В люк например) то после наезда колесо упадёт в низ и весь вес передней части на рычаг сместиться, в связи с этим у Вас погнётся рычаг или даже он треснет, поэтому за ними следить периодически нужно и по возможности после сильного наезда на кочку, проверяйте рычаги на состояние, для наглядности нижний рычаг (А именно тот который с левой части размещён) показан на фото снизу.

Когда нужно менять нижний рычаг?

Он меняется только при сильной деформации, если рычаг чуть-чуть погнут то на такое ещё можно ездить (Конечно лучше сменить, но по сути сделать можно развал и дальше ездить), но вот если он будет треснут, то обязательно такой нижней рычаг подлежит замене, при сильной деформации нижнего рычага у колёс теряется развал и из-за чего машину тянуть в сторону начинает, кроме того протектор шины быстрее снашивается из-за сбитого развала, поэтому при сильной деформации (Даже если он не треснул) постарайтесь поменять нижний рычаг на новый.

Снятие:
1) Снимается и устанавливается рычаг легко, но вот только времени на это можно очень много потратить, а так по сути гайки отвернуть будет нужно которые его крепят и после этого рычаг снимать с автомобиля уже можно, для начала снимите переднюю пружину (Как снять пружину, читайте в статье: «Замена пружины в передней части на ВАЗ») и вот когда она будет снята, ключом (Удобней всего накидным, но и воротком тоже удобно с накидной головкой будет) выкрутите две гайки (Указаны красными стрелками на большом фото), которые нижний рычаг к поперечине крепят и после этого, снимите рычаг полностью в сборе с шаровым шарниром, с сайлентблоками и с осью, но только снимайте аккуратно, потому что за рычагом в тех местах где он крепился к поперечине, расположены металлические шайбы (см.

маленькое фото) мы Вам их вообще не рекомендуем снимать или если Вы решили снять все шайбы, то запомните где какие стояли, в противном случае собьются углы установки переднего колеса и оно встанет не ровно.

Примечание!
Когда нижний рычаг будет снят со всем в сборе, то с него можете шаровой шарнир снять, но лучше покупать новый рычаг в сборе, чтобы на него уже всё новое было установлено, но всё же, чтобы снять шаровой шарнир, нужно отвернуть три гайки которые его крепят к рычагу и после этого, можете его полностью снять с рычага!

Установка:
Устанавливается новый рычаг в обратном порядке, при этом все шайбы обязательно должны находится на своих местах, чтобы углы настройки переднего колеса по минимуму сбились и кстати, когда будете заворачивать гайки которые рычаг крепят к поперечине обязательно до упора их заверните, опустив для этого автомобиль и нагрузив ту сторону на которой Вы производите замену рычага на новый, заверните гайки до упора и всё по сути, замена произведена удачно.

Дополнительный видео-ролик:
Посмотрите ролик по которому объясняется процесс снятия нижнего рычага и процесс его установки, кроме того в данном ролике показываются кой какие нюансы, которые мы в данной статье не указали, поэтому обязательно его изучите, чтобы дополнительный материал получить и для того, чтобы просто замена гораздо лучше запомнилась и делалась не по бумаге а по памяти.

Замена нижнего рычага передней подвески на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 — | Школа авторемонта

Июн 14, 2017 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin

Нижний рычаг на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули необходимо менять если: рычаг согнут или на нем обнаружены трещины ( варить рычаг не рекомендуется ), сайлентблоки прокручиваются в проушинах. Данную работу нельзя назвать легкой. Но и не выполнимой ее назвать тоже нельзя 🙂 . Для того, чтобы

заменить рычаг своими руками, Вам, прежде всего, необходимо подумать об инструменте, а потом о уже о запчастях. И это не просто слова. Например: чтобы снять рычаг Вам потребуется стяжной съемник для пружин. Без него можно не только не поставить ( допустим безболезненно снять ее у Вас получилось ) пружину на место, но и получить серьезные травмы. Так же, хочется вспомнить о съемнике шаровых опор и о приспособлении для запрессовки и выпрессовки сайлентблоков. В принципе последний пункт можно исключить, но только в том случае, если Вы приобретете нижний рычаг в сборе ( рычаг с нижней осью и сайлентблоками ). Но есть у этого варианта, небольшой минус – цена. Хотя, что я буду рассказывать, когда Вы сами можете посетить рынок и посчитать, что для Вас будет проще и выгодней.

Переходим ближе к делу. Стяжной съемник для пружин и съемник шаровых опор

Вы можете рассмотреть на фотографии 1. Увидеть же приспособления для запрессовки сайлентблоков и понять, как с ними работать Вы сможете, прочитав вот эту статью.

Что там дальше… По инструменту. Подробный перечень не буду составлять, перечислю в сокращенном варианте – рожковые и накидные ключи ( 13, 17, 19, 22), монтировка, молоток и зубило. И еще полезен в этой работе будет специальный ключ для фиксации штока переднего амортизатора, фото 2.

Запчасти. Если Вы все-таки купили, для любимой Классики, рычаг в сборе, то Вам волноваться почти не о чем.
Если нет, то давайте рассмотрим, что следует купить еще ( кроме рычага ). Первое, два сайлентблока на нижний рычаг ( если собираетесь менять оба рычага и правый, и левый, то придется купить четыре сайлентблока ). Две упорные шайбы ( внутренние ) на

ось нижнего рычага. Сама ось тоже, может преподнести сюрприз, поэтому можно посоветовать ее так же купить ( у меня она была, «на всякий пожарный» 😉 ), вместе с упорными шайбами и гайками – фото 3 ).

Забегая вперед, скажу, что в моем случае ось не пригодилась. В дело пошли, только упорные шайбы.
Теперь, как всегда, по пунктам описание замены нижнего рычага передней подвески на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули:
1. Поддомкрачиваем необходимую сторону и снимаем колесо.
2. Снимаем передний амортизатор – фото 4 и 5.

3. Устанавливаем в пружину стяжной съемник ( захватить желательно 5 витков ) и сжимаем ее – фото 6, 7, 8.

4. Теперь можно откручивать скобу стабилизатор поперечной устойчивости, раскручивать гайку нижней шаровой опоры и распрессовывать шаровой палец – фото 9, 10.

5. Отжимаем рычаг вниз и вынимаем пружину ( фото 11 ).

6. Откручиваем ( ключ на 19 ) две гайки крепления нижнего рычага к балке ( фото 12). И снимаем рычаг. Может, сразу и не получиться снять рычаг. И чтобы это исправить, придется брать в руки зубило, молоток и монтировку. Зубило забиваем между осью рычага и балкой, что позволит сорвать прикипевшую ось с болтов.
