Замена переднего ступичного подшипника ВАЗ классических моделей

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде гула или скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки или из-за плохо затянутой ступичной гайки.

Для диагностики подшипника достаточно вывесить колеса (или каждое по отдельности) и покачать колесо в разные стороны. Если люфт при покачивании присутствует во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник возможно под замену. Но так же люфт может быть и из-за усталых сайлентблоков или шаровых. Для исключения неисправности подвески нужен второй человек, который будет смотреть шатается ли колесо вместе с поворотным кулаком или ходит отдельно от него. Если колесо ходит отдельно от поворотного кулака, вот тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может ненадолго спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно гул, иногда скрежет) или его неравномерное вращение.

Определить неисправный подшипник можно еще и по черезмерно греющемуся колесу (например если передний правый диск колеса гораздо теплее переднего левого). Но нельзя сравнивать по температуре задние и передние колёса т.к. на них стоят тормоза разной конструкции.

И так, подведём итоги всего прочитанного. Ступичный подшипник меняется если:

• Колесо болтается отдельно от поворотного кулака.
• Слышен гул, скрежет при вращении колеса.
• Колесо крутится неравномерно.
• Колёсный диск сильно греется.

Какие подшипники поставить

Когда ступичный подшипник требует замены, тут же возникает вопрос, какую деталь установить. Многие советуют использовать оригинальные комплектующие. Однако сегодня качество деталей оставляет желать лучшего и вопрос выбора остаётся довольно актуальным.

Таблица: тип, место установки, и размерность подшипников

Место установки	Тип подшипников	Размер, мм	Количество
Ступица переднего колеса (наружная опора)	Роликовый, конический, однорядный	19,5*45,3*15,5	2
Ступица переднего колеса (внутренняя опора)	Роликовый, конический, однорядный	26*57,2*17,5	2
Полуось заднего моста	Шариковый, радиальный, однорядный	30*72*19	2

Выбор производителя

При выборе производителя ступичного подшипника на ВАЗовскую «семёрку» можно порекомендовать SKF, SNR, FAG, NTN, Koyo, INA, NSK. Перечисленные компании имеют множество предприятий по всему миру. Такая продукция имеет высокое качество и соответствует самым строгим требованиям.

Из отечественных производителей, которые поставляют подшипники для автомобилей Тольяттинского завода, можно выделить:

• ЗАО «ЛАДА Имидж» — изготавливает и реализует через вторичные рынки оригинальные ступичные подшипники Lada;
• Саратовский завод — выпускает детали под маркой SPZ;
• Волжский завод — использует бренд «Волжский стандарт»;
• Вологодский завод — реализует продукцию под брендом VBF;
• Самарский завод СПЗ-9.

Сальники ВАЗ-2101: размеры

Обозначение	Размеры (mm)			Название
	D	d	H
2101-3401026	37	19,3	10	Сальник рулевого механизма
2101-1701043	47	28	8	Сальник первичного вала КПП
2101-1701210	56	32	10	Сальник вторичного вала КПП
2101-1005034	56	40	7	Сальник коленвала (передний) ВАЗ 2101
2101-1005160	90	70	10	Задний сальник коленвала ВАЗ 2101
2101-2402052-01	68	35,8	12	Сальник редуктора заднего моста ВАЗ 2101
2101-3401023	43	28,6	10	Сальник вала сошки
2101-2401034	45	29	8	Сальник полуоси ВАЗ 2101
2101-1307013	36,6	15,5	20,3	Сальник помпы ВАЗ 2101 (вод. насоса)
2101-1007026	10,5	8	10,2	Маслоотражательный колпачок (маслосъемный)
2101-3103038	57,15	40	10	Сальник передней ступицы ВАЗ 2101

Любые армированные манжеты должны соответствовать техническим условиям, которые определяет ГОСТ 8752-79. Также материал (резиновая смесь) должен отвечать требованиям АвтоВАЗа. Любые нарушения влекут за собой серьезные последствия. Можно купить сальник идеально подходящий по размеру, но если он изготовлен из некачественной резины или имеет какие-либо дефекты, скорой замены детали не избежать. Кроме этого, невыполняющий свои функции сальник может стать причиной поломки двигателя.

Опасность подделки

Отечественный рынок полон предложений по покупке сальников для «Жигулей», но остро поднимается вопрос доверия. Неопытному потребителю очень тяжело по внешним характеристикам точно оценить качество армированной манжеты и ее соответствие стандартам. Кроме этого, часто встречаются подделки, которые выпускаются под именем мировых брендом. Риск считается благородным делом, но только не в вопросе сальников. Поэтому для автомобиля необходимо подбирать только изделия от проверенных производителей.

Если купить сальник помпы (ваз 2101) или уплотнитель для другого узла в МП «КРЕДО», никаких проблем не возникает. И самое главное в этом вопросе – опыт и знание технологии. Мы не экономим на материалах для сальников. Наша резина полностью соответствует всем техническим требованиям и демонстрирует отличные показатели работы в агрессивной среде.

Любой наш сальник коленвала или другого узла на ВАЗ 2101 имеет подходящий размер, согласно каталогу. Если купить армированную манжету с большим диаметром, чем надо, то сальник держит меньше давления. В обратной ситуации, когда диаметр меньше, повышается риск скорого износа кромки манжеты и разрушения самой резины.

Регулировка ступичного подшипника

Основной параметр при проведении замены — выставление правильного ступичного зазора. Процедура производится двумя способами: с помощью индикатора часового типа или на ощупь.

1. Подготовить индикаторную стойку.
2. Надеть приспособление на тормозной диск, зафиксировать болтами.
3. Упереть конец индикатора в торец цапфы, как показано на рисунке.
4. Вращая ступицу измерить люфт.
5. Если значение больше 0,15 мм, необходимо ослабить гайку, протянуть с моментом 9,6 Н*м. Покрутить диск несколько раз. Ослабить гайку (примерно на 20-25 градусов), затянуть с моментом 6,8 Н*м.
6. Проверить значение люфта.
7. Законтрить гайку.

Выставление зазора без индикатора:

1. Одеть колесо.
2. Равномерно поджимать гайку одновременно вращая ступицу.

1. Покачивая колесо в вертикальной плоскости, “нащупать” люфт. Для этого поместить палец на торец цапфы. Должен ощущаться еле заметный зазор при покачивании колеса.

1. Если люфт “пойман”, затянуть гайку с моментом 19,6 Н*м. Не контрить.

1. Провернуть сборку несколько раз в обе стороны (для самоустановки подшипника). Проверить зазор.
2. Законтрить гайку.

Отстроенный узел должен вращаться легко, без подклинивания.

Подшипник передней ступицы на ВАЗ-2107

После извлечения расходника нужно провести осмотр и, если потребуется, ремонт подшипников. Для этого делают следующее:

1. Нужно достать подшипники для осмотра и смазки. Чтобы это сделать, стоит зафиксировать ступицу с помощью тисков.
2. Выполнить слабые удары по внешней части обоймы подшипника, чтобы выбить его из ступицы, не повредив.
3. Извлечь сальник, поддев его отверткой. Под ним находится дистанционная втулка, которую также нужно вытащить.
4. Осторожными движениями выбить внутренний подшипник.

Как заменить и отрегулировать

Поскольку со временем подшипники изнашиваются, их приходится менять. При разборке нужно их достать и внимательно осмотреть.

Для этого нужно очистить подшипники и ступицу от старой смазки и загрязнений. Их сначала протирают ветошью, затем промывают керосином. После того как эти детали будут полностью очищены, нужно произвести их осмотр.

При этом проверяют степень износа и наличие механических повреждений. Если нужно, делают замену ступичных подшипников на ВАЗ-2107. Новые придется так же смазать и установить на место — в ступицу. После этого производятся сборка и установка колеса.

Если детали пригодны для дальнейшего использования, их после очистки и смазки устанавливают на место.

Lada 2101 › Logbook › Замена передних ступичных подшипников

Всем доброго времени суток
С чего все начиналось? По началу… при езде доносился слабо заметный звук из передней части авто. С каждым днем эксплуатации авто, звук начинал увеличиваться. Вообщем ничего приятного) Терпения моего на долго не хватило и я решил локализовать эту неисправность.

Приобрел два комплекта ступичных подшипников на классику. Для замены пришлось снять колесо. Ну это всем понятно, иначе никак

Замена подшипника ступицы ВАЗ 2115, подробная инструкция

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Иногда, после длительной эксплуатации автомобиля, начинает гудеть подшипник передней ступицы.

Проблема не смертельная, но все же требует ремонта. Многие владельцы ВАЗ 2109, 2110, 2115, задумываются над вопросом о замене подшипника в гаражных условиях собственными силами.

Замена подшипника ступицы ВАЗ 2115

Данный вид ремонта конечно нельзя назвать легким, но если имеется немного умения и инструмент, то замена подшипника ступицы ВАЗ 2115 не займет много усилий.

Как же проверить ступичный подшипник?

Процедура довольно простая и банальна: после длительной езды нужно дотронутся до того места колеса, откуда исходит посторонний звук. Если оно горячее по сравнению с другой стороной, это первый признак, что нужно менять подшипник.

Можно и более детально провести диагностику. Поднять авто домкратом, перед этим открутив болты колес. Подставить противооткатные упоры, и полностью поднять ту сторону, что проверяете.

Потом нужно взять колесо и покачать его с максимальным усилием. Если будет глухой стук, нужно попросить друга, чтобы он нажал тормоза. Провести процедуру вновь, если стук пропал, значит нужно заменить подшипник ступицы.

Какой подшипник лучше выбрать?

Эта деталь может быть, как русского, так и иностранного производства. Многие мастера советуют вологодские они не плохого качества и самарские подшипники.

Качество не плохое, и цена значительно меньше. Китайские подделки не рекомендуется брать. Подшипник ступицы имеет размеры 64/34/37 миллиметров.

Что до инструментов, если у вас нету съемника для снятия подшипника передней или задней ступиц машин марки Ваз и тем более нет вообще не какого опыта по ремонту, то в таком случае начинать работу не стоит и необходимо обратится на СТО.

Хотя если есть хоть какие то навыки, то подшипник можно выбить и подручными средствами.

Также понадобится, торцовый ключик (головка) на тридцать и ключи на семнадцать и девятнадцать.

Замена подшипника ступицы ВАЗ 2115, ВАЗ 2110

Есть несколько разных способов снятия. Один из них это, без демонтажа поворотного кулака с авто, с применением съемника снять подшипник.

Этот метод хорош тем, что после ремонта не нужно будет регулировать развал. Но про удобство во время работы можно забыть.

Смотровая яма в данной случаи будет очень полезна, при выпрессовки или запрессовывании подшипника передней ступицы.

Второй, сняв поворотный кулак, идем к верстаку и снимаем на нем. При этой работе нарушается развал. Чтоб хоть какой избежать дальнейшей поездки на СТО, нужно сделать пару нехитрый вещей.

Перед откручиванием нижнего болта стойки и поворотного кулака нужно поставить метки. Одна метка фиксирует положение болта, а другая положение кулака к стойке.

И во время сборки просто добиваемся, чтоб эти метки сошлись. А еще данный метод позволяет сделать ремонт ходовой.

А третий – это снятие подшипника в тисках, сняв его вместе со стойкой. Но он уж более сложный. Необходимо снять стойку, нужно выбить пальцы наконечников рулевых тяг, и отвернув крепления верхней опоры к кузову. Этот способ могут выбрать те, кто не выбрал предыдущие.

Перед началом работы нужно обязательно поставить автомобиль на ручной тормоз, а под колеса установить противооткатники, что бы машина случайно не покатилась. Безопасность — прежде всего!

Установить домкрат нужно таким образом, чтобы он не мешал вам во время работы. Это индивидуальное дело. Откручиваем болты колес и ключом на тридцать отворачиваем гайку подшипника ступицы.

С помощью ключа на семнадцать отворачиваем суппорт. Суппорт нужно зафиксировать проволокой, это не даст ему повиснуть на тормозном шланге. Потом нужно снять тормозной диск со ступицы. Шаровую опору тоже отворачиваем.



Дальше необходимо выбить ступицу с поворотного кулака, что бы получить доступ к подшипнику. Ну и последний шаг на этом этапе выпрессовка негодного подшипника для этого желательно применить съемник.

Если съемника нет то выбиваем подшипник при помощи какой нибудь трубки чуть меньшей диаметра подшипника.

Запрессовываем новый подшипник, предварительно все почистив и смазав. Стопорное колечко ставим на место, и собираем поворотный кулак. Далее все делаем в обратной последовательности.

Замена подшипника передней ступицы Ваз 2110 2109: Видео

Подшипник ступицы — основной элемент колеса. Именно он позволяет колесу вращаться. На него приходятся очень высокие нагрузки и как любая деталь он выходит из строя. Это «живучий» элемент автомобиля но и он имеет ресурс.

Признаки неисправности подшипника передней ступицы Ваз 2109

•  Звук похожий на хруст при прямолинейном движении. Его будет слышно как на улице так и в салоне.
•  Вибрация на руль. Этот признак появляется когда подшипник сильно изношен. Очень большая вероятнасть клина колеса, что может привести к аварии.
•  Авто тянет в сторону. Подшипник какбы затармашивает колесо
•  Если появился люфт при раскачке колеса руками. Так же будут слышны щелчки.

Замена подшипника передней ступицы Ваз 2109 2110, при этих симптомах неизбежна.

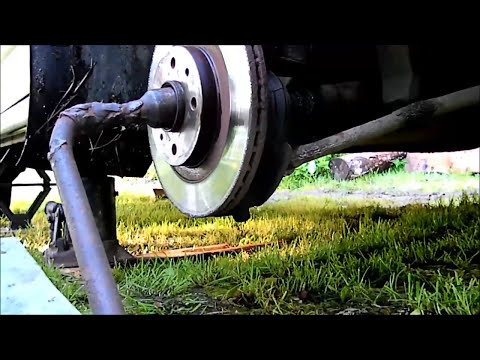

Видео по замене подшипника передней ступицы

1. Снимите колпак ступицы.

2. Зубилом расправьте вмятый бортик гайки подшипника в двух местах.

3. Затяните ручной тормоз, включите 1-ю передачу и подставьте под колеса упоры.

4. Головкой или накидным изогнутым ключом «на 30» ослабьте гайку подшипника. Она затянута очень сильно, поэтому головка или ключ должны быть прочными, чтобы не погнуться или переломиться. Используйте длинный рычаг для ослабления гайки (кусок трубы).

5. Ослабьте болты колеса.

6. Поднимите передние колеса, в этом случае стабилизатор поперечной устойчивости не будет мешать ремонту. Так же возможно и поднять лишь колесо, на котором будет производиться ремонт. В этом случае, для отжатия элементов подвески, используйте монтировку. Поставьте под автомобиль страховочную опору рядом с домкратам (пенек или что то подобное). При ремонте будут прилагаться порой немалые усилия и если домкрат сорвется, опора удержит автомобиль.

7. Снимите колесо, направляющую тормозных колодок с суппортом и тормозной диск.

8. Подвяжите направляющую тормозных колодок вместе с суппортом, чтобы они не повисли на тормозном шланге и не повредили его.
9. Отверните окончательно гайку подшипника и снимите шайбу.

10. Вставьте в два диаметрально противоположных отверстия в тормозном диске болты длиной примерно 135мм и с резьбой М12 x1,25мм. Подойдут болты крепления, головки которые стоят на «классике» (2106, 2107 и т.д.)
11. Верните эти болты в отверстия ступицы (друг напротив друга) на всю ее толщину
12. Резко водя тормозной диск по болтам, как по направляющим, ударяйте им по головкам болтов и тем самым вы снимите ступицу.

13. Отверните болты крепления шаровой опоры к поворотному кулаку (Замена шаровой) и выводите ШРУС (гранату) из отверстия подшипника.

14. Щипцами снимите стопорное кольцо.

15. Съемником выпрессуйте подшипник в чашку, которая находиться снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Съемник с подшипником

16. Если нет съемника, то можно со ступицы снять обойму подшипника (см с п. 17) (хотя это тоже не так просто, а без съемника, но уже другого вида, еще сложнее) и вставив ее в отверстие, где находится подшипник, узкой частью бить через что-то металлическое.

17. Как правило, после выпрессовке ступицы, на ней обычно остается кольцо подшипника (обойма). Чтобы его снять, понадобиться съемник. Если его нет, то подденьте отверткой и снимите грязезащитное кольцо…

18…зубилом сдвиньте кольцо подшипника.

19. Когда снимите кольцо, то задиры от зубила зачистите надфилем.

20. Установите грязезащитное кольцо и заверните его на ступице.

21. Очистите, смажьте внутреннюю поверхность поворотного кулака.

22. Съемником запрессуйте новый подшипник в поворотный кулак. При этом большая шайба съемника должна опираться изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие лишь через наружное кольцо.

Поставьте стопорное кольцо.
23. Съемником запрессуйте ступицу в подшипник, предварительно смажьте отверстие маслом или WD-40. Сейчас шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Если нет съемника, то забейте немного ступицу и выведите конец ШРУСа так, чтобы можно было наживить гайку ступицы. Вращая гайку вы будете притягивать ШРУСом ступицу, как съемником. Придерживайте подшипник с внутренней стороны поворотного кулака.

Дальше собираем в обратном порядке

Затяните гайку ступицы до конца только когда колесо будет уже на земле. Не забудьте загнуть буртик на гайку. Замена подшипника передней ступицы Ваз 2109 2110 окончена

Похожие статьи

Замена подшипника задней ступицы ВАЗ 2109 сделать самому своими руками

В статье будет рассказано о том, как производится замена подшипника задней ступицы. ВАЗ 2109 — переднеприводный автомобиль, сзади у него установлены цилиндрические подшипники. Если они вышли из строя, то эта неполадка сразу же даст о себе знать. Возникает очень сильный вой, который давит на уши. Такое чувство, будто вы находитесь в самолете, который вот-вот начнет взлет. Даже при движении с включенной нейтральной передачей этот звук продолжает доноситься и не собирается исчезать. Конечно же, чем сильнее износ подшипника, тем громче этот вой. Вся работа выполняется только лишь при помощи специальных инструментов. В том случае, если у вас их нет, можно сделать ремонт и при помощи подручных средств, но это будет намного сложнее и дольше.

Как проверить подшипник ступицы

Но сначала нужно провести диагностику, она осуществляется до того, как делается замена подшипника ступицы заднего колеса. ВАЗ 2109 — несложный автомобиль, все проверки задней подвески довольно просты. Чтобы проверить целостность подшипника, вам необходимо сделать некоторые манипуляции. От руки раскручиваете колесо, в ступице которого присутствует неисправность подшипника, и слушаете, какие есть звуки. Если подшипник полностью исправен, то посторонних звуков наблюдаться не будет. А вот сломанное устройство выдаст себя сразу же, так как будет доноситься шум. Он очень похож на то, как будто бы шарики перекатываются в металлической обойме. Возникает даже чувство, что попросту смазки внутри нет. Если неисправность имеется только на одной стороне автомобиля, то у вас есть возможность провести сравнение звуков при вращении обоих колес.

Какие инструменты вам потребуются

Самое главное – это ключ на 30. Вороток у него должен быть как можно длиннее. Момент затяжки гайки на ступице очень большой. Впрочем, подойдет накидной ключ, если он имеет небольшие изгибы. При снятии и установке вам потребуется кернер или небольшое зубило. Желательно обзавестись универсальным съемником для подшипников, а также для ступицы колеса. Вам необходимо иметь в наличии хотя бы плоскогубцы, но лучше, конечно же, съемник для стопорных колец. Также необходимо иметь в своем арсенале ключ на 12 или 8, зависит от того, какой штифт в вашей ступице. С помощью этого ключа необходимо отворачивать направляющий штифт, которым закреплен барабан. А вот затяжная гайка ручника отворачивается при помощи ключа на 13. Иногда головка на 14 необходима. И самый главный инструмент в этой процедуре — хороший молоток. Без нового подшипника в комплекте со стопорными кольцами и гайки вам не обойтись. Впрочем, аналогично осуществляется и замена подшипника ступицы переднего колеса ВАЗ 2109.

Подготовка к ремонту

Намного удобнее весь ремонт проводить на смотровой яме. Конечно, в случае ее отсутствия можно установить всю заднюю часть автомобиля на опоры. Для этого необходимо надежно зафиксировать кузов автомобиля, установив его на ровной поверхности. Под передними колесами обязательно укладываются упоры, а также включается первая передача. Перед началом проведения работ необходимо отпустить гайку, которой проведена затяжка ручника.

Обратите внимание, что при проведении работ без смотровой ямы необходимо полностью вывесить ту сторону автомобиля, на которой производится обслуживание. Под нее установить надежную опору, после чего с горем пополам добираться до места установки затяжной гайки. Работы, производимые по замене ступичного подшипника, аналогичные на всех модификациях переднеприводных автомобилей. На ступице колеса имеется защитный колпачок, который вам придется снимать. После этого вооружаетесь зубилом и молотком, распрямляете загнутый край на гайке. Процедура довольно простая, поэтому особых пояснений она не требует. Таким же образом происходит замена передней ступицы ВАЗ 2109. Отличия незначительные.

Выкручивание гайки

Теперь необходимо ослабить затяжку гайки ступицы заднего колеса. Берете ключ на 30, при необходимости увеличиваете длину воротка. Чем длиннее рычаг, тем легче будет открутить эту гайку. И медленно ослабляется затяжка. Удлинить рукоять ключа можно при помощи металлической трубы. Чтобы не вращалось колесо, необходимо, чтобы помощник удерживал педаль тормоза в нажатом состоянии. Впрочем, если автомобиль установлен на все четыре колеса, необходимость в удерживании тормоза отсутствует. Упоры, положенные под передние колеса, способны удержать автомобиль. Эта процедура необходима, если осуществляется замена задней ступицы ВАЗ 2109.

Снятие колеса

Когда избавитесь от гайки, необходимо снять колесо. Для этого сначала ослабляются болты, которыми произведено крепление. Затем приподнимаете сторону автомобиля на домкрате и устанавливаете ее на опору. Только лишь после этого необходимо полностью выкрутить все болты и снять колесо. Затем при помощи ключа на 12, а на некоторых моделях автомобиля — на 8 или 10, необходимо отвернуть направляющие штифты, при помощи которых произведено крепление тормозного барабана. Желательно перед началом этого действия аккуратно обстучать их молотком. Обратите внимание, что лучше всего для выкручивания этих штифтов использовать накидные ключи. Точно так же проводится замена ступицы ВАЗ 2109. Своими руками все работы можно сделать очень быстро.

Снятие барабана

С тормозным барабаном проблем не должно возникнуть, так как затяжка на стояночном тормозе уже ослаблена. Немного дергаете на себя барабан и совершаете круговые движения в одну и в другую сторону. Не стоит пытаться сбить барабан при помощи обычного молотка, если вдруг он плохо снимается. Лучше всего обстукивать его по всему кругу при помощи резинового молотка. Только лишь после этого можно полностью выкрутить гайку, которой крепится ступица. Снимите ее, а также шайбу, которая находится под ней. После этого ступица заднего колеса может быть снята.

Снятие ступицы

В том случае, если у вас нет специального съемника, необходимо взять колесо, которое вы только что демонтировали, перевернуть его таким образом, чтобы задняя сторона смотрела на вас. Закрепите его на ступице при помощи хотя бы двух болтов. Не нужно их затягивать, достаточно завернуть на 5-7 витков. Теперь прикладывайте резкие усилия на себя. Только будьте аккуратнее, чтобы случайно не упасть на спину. За несколько подходов ступица должна сойти со своей оси. Затем необходимо демонтировать с внутренней части подшипника стопорное кольцо. Аналогично разбирается и ступица переднего колеса ВАЗ 2109. Замена ее необходима лишь в случае наличия механических повреждений.

Снятие подшипника

Делается это при помощи специальных щипцов, но можно использовать тонкие отвертки. Внутреннее кольцо на подшипнике необходимо снимать при помощи специального двухлапкового съемника. Но если такового нет, установите в задней части этого кольца зубило и аккуратно нанесите несколько ударов молотком. Когда это кольцо начнет двигаться, необходимо при помощи монтажной лопатки полностью демонтировать его. Обратите внимание, что при наличии мелких повреждений, которые обязательно появятся после работы с зубилом, необходимо зачистить их при помощи мерного напильника. Теперь можно извлечь сам подшипник.

Желательно всю работу делать с помощью съемника, займет это буквально несколько секунд. А вот если его нет, то придется воспользоваться отрезком трубы, диаметр которой такой же, как и у подшипников. Также потребуется молоток побольше, ведь простым сделать эту работу практически невозможно. Удары должны быть резкими и сильными. Сколько вы будете мучиться с этим подшипником – неизвестно. По такой схеме замена подшипника задней ступицы ВАЗ 2109 может растянуться на долгий срок. Вполне возможно, что вся работа по выпрессовке займет от 30 минут до часа. После демонтажа необходимо смазать и очистить всю внутреннюю поверхность ступицы.

Установка подшипника

С установкой нового подшипника дела обстоят намного проще – осуществить ее можно как съемником, так и тисками. Но самый простой способ — это забивание при помощи молотка. Главное в этом деле – устанавливать проставку из дерева. Когда новый подшипник практически сравняется со ступицей, возьмите обойму старого, чтобы ее применить как проставку. После установки нового подшипника вам потребуется поставить стопорное кольцо. Как и в случае с разборкой, необходимо применить либо съемник, либо тонкую отвертку. Но замена подшипника задней ступицы ВАЗ 2109 еще не завершена. Ролик необходимо поставить на место.

Установка ступицы

Теперь необходимо установить ступицу с новым подшипником на оси. Для этого потребуется приложить немалые усилия, надвигание ее нужно производить вручную. Если же он не сдвигается, то при помощи молотка с проставкой нанесите несколько резких ударов. Только наносите их по внешнему кольцу аккуратно. Затем надевайте шайбу и наживите гайку на ось ступицы колеса. Когда происходит затяжка гайки, ступица усаживается полностью на свою ось.

Установка барабана колеса производится в обратной последовательности. В самом конце необходимо окончательно затянуть гайку на ступице. Момент должен составлять как минимум 19 кгс/м. Но если у вас нет динамометрического ключа, то придется вспомнить, какое усилие прикладывали к гайке при выкручивании. Таким же точно и затягиваете ее. На этом завершена замена подшипника задней ступицы ВАЗ 2109, комфорт повысился, посторонние звуки исчезли.

Замена подшипника передней ступицы ВАЗ 2110, ВАЗ 2112. Фото и видео инструкция

На ремонте у нас находится автомобиль ВАЗ 2110, 2004 года выпуска, с пробегом 170 тыс. км., нам необходимо будет заменить подшипник передней ступицы. Покажем вам подробную фото и видео инструкцию как это сделать своими руками.

Замена подшипника ступицы переднего колеса ваз 2110

Поднимаем машину, демонтируем переднее колесо. Вкручиваем два болта, чтобы тормозной диск держался на направляющих. Вставляем крепкую отвёртку или другой подходящий предмет в вентиляционное отверстие на диске, головкой на 30 откручиваем ступичную гайку:

Откручиваем тормозной цилиндр при помощи головки на 13, два болты, сверху и снизу:

Вытаскиваем тормозной шланг. Отвёрткой или другим подходящим предметом немного разжимаем колодки между собой:

Снимаем тормозной цилиндр, вытаскиваем обе колодки. Головкой на 17 откручиваем два болты скобы суппорта:

После этого, пошатывая из стороны в сторону тормозной диск, снимаем его. У нас правда с ним возникли некоторые сложности, торец у ступицы был расклёпан. Далее головкой на 19 откручиваем крепления к стойке:

Выкручиваем снизу два болта на 17 шаровой опоры:

Затем выбиваем их. После этого ступицу можно снимать. Выбиваем подшипник ступицы, для этого сверху ставим калёную головку на 22 и наносим пару хлёстких ударов молотком:

Срезаем обойму. С двух сторон на ступице присутствуют проточки, вставляем в это место зубило и наносим несколько ударов молотком:

Нами был заранее приобретён новый подшипник передней ступицы, его артикул 6256907. Перед установкой демонтируем наружное и внутреннее стопорное кольцо. Далее нам понадобится пресс, вы можете использовать подручные материалы для этого, но это будет не так просто. Запрессовку будем проводить изнутри, а запрессовку снаружи. Первым делом выпрессовка, для этого мы подбираем оправку, которая будет больше самого подшипника:

Устанавливаем стопор. Все места на которые будет воздействовать сила трения предварительно опрыскиваем при помощи силиконовой смазки. Запрессовку производим при помощи старого ступичного подшипника, который мы устанавливаем наверх:

Не забываем установить стопор. После этого запрессовываем саму ступицу. Сборку проводим в обратной последовательности, в ролике весь процесс показан по шагам.

Видео замена подшипника передней ступицы в ВАЗ 2110, 2112:

Резервное видео как заменить подшипник передней ступицы в ВАЗ 2110, ВАЗ 2112:

Прочитано раз: 336; За сегодня: 1

Замена ступичного подшипника ВАЗ 2110 своими руками

Замена ступичного подшипника ВАЗ-2110 в случае его выхода из строя. Для работы вам понадобится набор инструментов, в том числе специальный съемник. Диагностика неисправности возможна по звуку подшипника. Во время езды на большой скорости издает ужасный вой, который очень похож на звуки, издаваемые самолетами при взлете. В этой статье вы узнаете, как заменить подшипник, не прибегая к помощи профессионалов на СТО.

Подготовка к ТО

При замене ступичного подшипника ВАЗ-2110 необходимо максимально ровно установить автомобиль. Под задние колеса подложите противооткатные упоры, в качестве которых можно использовать даже обычные кирпичи. Вам нужно будет снять передние колеса. Ремонтировать лучше сначала с левой, потом с правой стороны. Кроме того, необходимо обзавестись торцевой головкой или накидным ключом на 30. Только с ее помощью удастся открутить колесную гайку.

Желательно, чтобы этот ключ имел большой рычаг, т.к. моментная муфта очень большая.Обратите внимание, что вам нужно будет расконтрить орех. Вы можете использовать небольшой перфоратор и молоток. Пара легких ударов, и гайка освободится. Следует отметить, что замена подшипника задней ступицы ВАЗ-2110 практически не отличается. Только съемник какого-то другого использования.

Разрушение

Допустим, вы начинаете ремонт с левой стороны автомобиля. Первым делом нужно расконтрить гайку и открутить ее с помощью ключа на 30. Но не стоит закручивать ее до самого конца, лишь бы сорвать резьбу.Затем поднимите левую сторону автомобиля с помощью домкрата. Снимите болты, которыми колесо крепится к ступице. Затем нужно открутить два болта, которые крепят тормозной суппорт переднего колеса. Без этого невозможно заменить ступичный подшипник ВАЗ-2110.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами.Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

При освобождении тормозного диска от суппорта можно снять последний. Только будьте осторожны, чтобы не повредить шланг. Затем скрутите направляющие, которые есть на диске. Они прикрепляют его к ступице. Когда нужно демонтировать тормозной диск. Это все, что у вас есть прямо к центру. Зато у него есть две точки крепления – к передней части и нижнему рычагу. Необходимо определить верхнее крепление к стойке, чтобы не нарушить развал.Затем откручиваем два болта, которые крепят шаровую опору к нижнему рычагу. Далее разрываем втулку со шлицами гранаты.

Снятие подшипника

Обратите внимание, что замена ступичного подшипника ВАЗ-2110 производится с помощью специального приспособления. Если вы решите это сделать, процесс ремонта увеличится по продолжительности. Конечно, можно и молотком провести снятие ступичного подшипника, но съемником это сделать гораздо проще. Дело в том, что усилия должны прилагаться равномерно, а молоток получается только импульсами.

Для снятия подшипника необходимо установить на ступицу специальный съемник. И вот, постепенно вращая болт, выдавливаешь подшипник из ступицы. Но если съемника нет, то понадобится хотя бы наличие старой обоймы от подшипника. Установите его поверх подшипника, который находится в ступице. Затем наносите удары молотком: чем резче, тем лучше. Поэтому замена переднего ступичного подшипника ВАЗ 2110 пройдет гораздо быстрее.

Комплект подшипника

Установить можно несколькими способами.Во-первых, можно нагреть подшипник и охладить ступицу. Но следует это делать аккуратно, ведь можно повредить резиновое уплотнение, под которым находится смазка подшипника. Во-вторых, можно произвести монтаж с помощью инструмента, который использовался для демонтажа.

Это универсальный инструмент, который поможет вам как при разборке, так и при сборке. Без замены заднего ступичного подшипника ВАЗ 2110 не обойтись. В процессе эксплуатации нет необходимости использовать дополнительную смазку. Единственное, что нужно — нанести Литол на резьбовое соединение наружного ШРУСа. Кроме того, гайка используется для крепления наружного ШРУСа, нужна новая.

Insights

Всю работу по замене подшипника можно очистить за два часа или меньше. Однако из специнструмента потребуются съемник и ключ на 30 с длинным рычагом. Обратите внимание, что гайку следует затягивать с максимальным усилием. Это в отличие от ступиц передних колес автомобилей классической серии, в которых подшипник имеет коническую форму и крутящий момент невелик.На самом деле снятие и замена переднего ступичного подшипника ВАЗ 2110 займет у вас немного времени – около получаса с каждой стороны. Вы потратите не менее часа, при условии, что у вас есть необходимые инструменты.

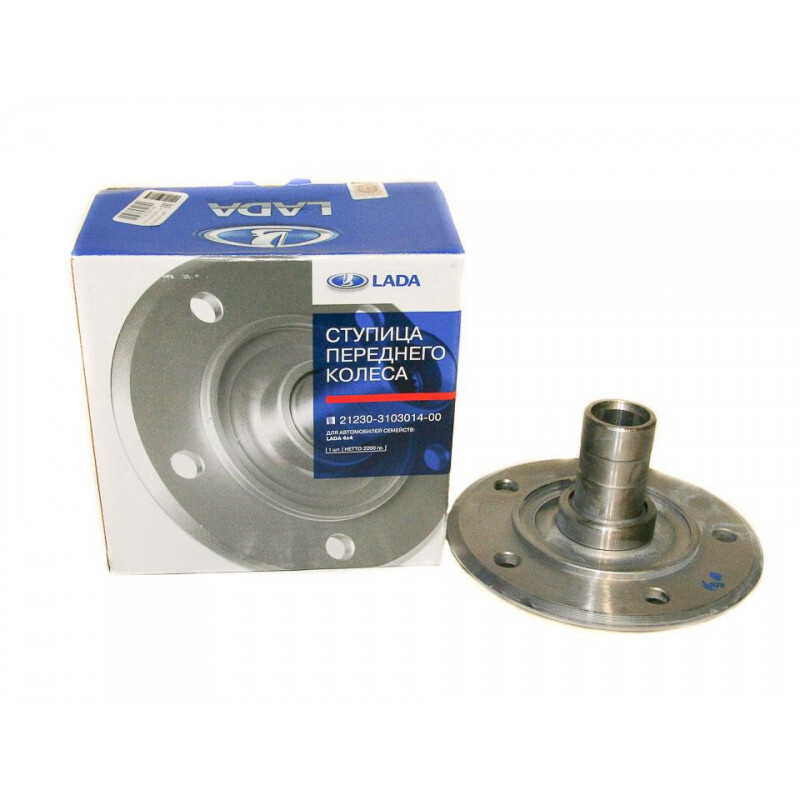

Поменять ступицу на ваз. Ступица переднего колеса

10. Снимите дистанционное кольцо и тормозной диск со ступицы.
11. Закрепляем ступицу в тиски. Наносим легкие удары молотком по кругу через оправку по наружному кольцу внутреннего подшипника.
12. Выпрессовываем кольцо из передней ступицы.
13. Проворачивая ступицу в тисках, аналогичным образом выпрессуйте наружное кольцо подшипника.

Сборка передней ступицы автомобиля ВАЗ 2107
1. Промываем все детали в керосине или уайт-спирите, на посадочные места наносим смазку на ступичные подшипники.
2. Наружные кольца подшипников ступиц удобно запрессовывать в тиски, через деревянные проставки, используя в качестве оправок кольца от старых подшипников, которые ориентируем меньшим диаметром конуса внутри ступицы. Запрессовываем новые кольца в ступицу до упора.
3. На сепаратор и кольцо внутреннего подшипника ступицы наносим смазку Литол-24 или ее аналоги. В пространство между подшипниками ступицы закладываем около 40 г смазки.
4. Внутренний сепаратор подшипника с роликами и внутренним кольцом устанавливаем в ступицу, предварительно нанеся на него смазку.
5. Установите прокладку.
6. При помощи молотка и подходящего инструмента (например, монтажной лопатки или наружного кольца старого подшипника) запрессовываем в ступицу новый сальник.
7. Тормозной диск с проставочным кольцом закрепляем на ступице двумя штифтами и устанавливаем ступицу на поворотный кулак.
8. Нанесите смазку на наружный сепаратор подшипника, наденьте внутреннее кольцо на цапфу, установите шайбу и наверните новую ступичную гайку.
9. Отрегулировать зазор в подшипниках ступицы

Волей-неволей отечественному производителю приходится подстраиваться под европейские стандарты. И это очень круто, ведь в режиме советской технической изоляции мы бы все равно использовали устаревшие решения.Такая, казалось бы, мелочь, как передний ступичный подшипник, но с переходом на европейскую систему HUB (закрытый роликовый или шариковый необслуживаемый подшипник) ресурс детали увеличился почти втрое. Даже если учесть издержки местного производства.

Какие ступичные подшипники лучше купить на ВАЗ-2110

Подшипник передней ступицы 2108-3103020-01.

В разработке ВАЗ 2108 принимали активное участие западноевропейские инженеры

. Именно поэтому в десятку попали самые передовые на тот момент решения от переднеприводного первенца ВАЗ.В том числе и передний ступичный подшипник. Отечественные производители всегда гордились своими подшипниками, но время показало, что из огромного количества заводов конкурентоспособными в современных условиях оказались лишь пять. И именно ступичный подшипник «Хабов» вывел их в лидеры отрасли.

Артикул

Подшипник колеса с десятью роликами имеет номер детали 2108-3103020-01. и 2108-3103020-02 , его размеры 34x64x37 мм .

Данная деталь поставляется на конвейер предприятием «Лада-Имидж».Ресурс родного подшипника очень посредственный и, конечно, зависит от условий эксплуатации — от 30 до 45 тысяч пробега.

Тест «Игла»

При замене можно «игольчатый» тест : берем новый и старый подшипники, пытаемся надпилить кромку. Хороший клип не поддастся никакому , файл будет просто скользить по поверхности, не оставляя следов. Дешевые отечественные подшипники изготавливаются с нарушением технологии и поэтому надфиль оставляет заметные следы на тестовом участке — металл сырой, а, следовательно, такие подшипники проходят до появления люфта или даже до разрушения совсем недолго.

Качество и проверка

Это лирика, а теперь идем в магазин и выбираем качественную вещь. Китайских кустарей просим не волноваться, обращаем внимание в первую очередь на отечественные фабрики. Подшипники у них дешевле, а выбирать надо из следующего списка:

• 23-й Вологодский ГПЗ теперь называется ВБФ ;
• 3-й ГПЗ из Саратова носит наименование СПЗ ;
• 10 ГПЗ (Ростов) наименование не изменил;
• ВПЗ 15 — это Волжский завод;
• Самарский 9-й ГПЗ превратился в завод СВЗ-Групп.

Маркировка

При выборе нужно обращать внимание на маркировку: сертифицированный подшипник будет маркироваться только по евростандарту (не ГПЗ-15, а ВПЗ, например).

Цены

Вологодский подшипник будет стоить около пятисот рублей.

Цена отечественных запчастей может колебаться от 500 до 700 рублей за штуку. Импортные аналоги дороже, но там другие стандарты качества, если не брать в расчет братский Китай:

• Немецкий подшипник LGR с каталожным номером LGR-4703 , цена заказа 700 рублей , отличное качество, если не подделка;
• итальянская Marel ( 2108-3103020M ) с ценой заказа 750 руб , качественная и долговечная, смазка ESSO гарантирована;
• за 800 рублей можно купить ступичный подшипник Sachs с номером 3464 0037 , именитая фирма, отличное качество;
• СНР (R172.03) , Япония, цена около 1200 рублей, практически вечный подшипник, если не подделка.

Симптомы поломки

Заменяем подшипник при появлении следующих симптомов:

1. Шум и стук в передней ступице.
2. Сильный люфт на подшипнике.
3. Утечка смазки из-под уплотнения подшипника.
4. Механическое повреждение узла.

Способы замены подшипника передней ступицы на ВАЗ-2110

Процедура замены не самая простая, но можно сэкономить полторы тысячи.Именно такую ​​сумму просят только за работу на СТО.

Чтобы все прошло гладко, нам понадобится съемник ступичных подшипников 2108-2112. К сожалению, без него мы не сможем снять или запрессовать новый подшипник. Отвертка очень проста по конструкции и стоит около 300-380 рублей, так что не станет обузой для бюджета и пригодится не раз. Также нам понадобится ключ или головка на 30 и стандартный набор инструментов.

Технология замены подшипника зависит от того, будем ли мы проводить текущий ремонт или замену элементов подвески, тормозной системы или рулевого управления.Вы можете пойти одним из трех способов:

1. Демонтаж подшипника без снятия поворотного кулака . Самый быстрый и простой способ. Вам даже не понадобится смотровая яма. Это хорошо еще и тем, что мы не нарушаем установленный развал. Недостаток его в том, что клипсы на весу выпрессовывать не очень удобно.
2. Замена поворотного кулака . Работы гораздо больше, но сам подшипник можно снять в тисках на верстаке.
3. Демонтаж ступицы в сборе с рейкой .Этот вариант самый трудоемкий и используется, когда мы меняем по ходу стойки, сайлентблоки, шаровые опоры, поворотные опоры стойки или другие детали. Полностью снимать рейку для замены подшипника нерационально и затратно по времени.

Если снять кулак, то можно выпрессовать подшипник и без съемника.

Алгоритм замены

Имея все необходимые инструменты, можно сразу приступать к работе. Подшипник будем менять по первому алгоритму, то есть без разборки стойки и поворотного кулака

1. Устанавливаем автомобиль на ровную поверхность, затягиваем ручник и ставим упоры под задние колеса.
2. Снимите защитный колпачок гайки подшипника.

   Снимаем защитный колпачок.

3. Головкой на 30 срываем гайку. Если у нас установлены легкосплавные диски, то придется сломать гайку со снятого колеса. При этом необходимо, чтобы помощник заблокировал колеса нажатием на тормоз.
4. Срываем колесные болты и поднимаем машину на домкрате.

   Подставляем опору под днище автомобиля.

5. Откручиваем суппорт, отводим его от тормозного диска и подвешиваем на проволочном крюке так, чтобы шланги находились в свободном положении, без натяжения.

   Отложите суппорт в сторону.

6. Снимите тормозной диск.
7. Отвинтить гайку ступицы.

   Ослабьте гайку и снимите шайбу.

8. Берем две шпильки, вставляем их в отверстия тормозного диска и вкручиваем в ступицу. Длина шпилек должна быть не менее 300-400 мм.

   Вкручиваем болты на всю глубину ступицы.

9. Аккуратно (сильными ударами) стяните ступицу с тормозным диском.

   Резко ударив по головкам болтов тормозным диском, выпрессовываем ступицу.

Итак, сегодня речь пойдет о замене передних подшипников на автомобилях ВАЗ семейства классика, сразу скажу, что сделать это не сложно, любой автовладелец справится без применения специнструмента.

Определить негодность передних ступичных подшипников довольно просто, основные признаки неисправности:

• Невозможность отрегулировать осевой зазор колеса, гайка затянута, колесо все равно виляет
• Гудит подшипник, обычно проявляется на определенных скоростях, потом может затихать, а также менять интенсивность в поворотах
• Щелкающий поворот колеса, это можно проверить, поддомкратив автомобиль и покрутив рукой колесо
• Также различные скрежет, скрип, визг и т.д.

Для замены переднего ступичного подшипника автомобилей ВАЗ потребуется:

• Новые подшипники, желательно не самые дешевые
• Сальник передней ступицы
• Солидол
• Бензин или растворитель, щетка для мытья

Для начала замены подшипника передней ступицы начнем со снятия колеса и установки автомобиля на опору, я всегда так делаю, не люблю оставлять машину на домкрате, слишком она неустойчивая.

Далее необходимо открутить два винта крепления тормозного суппорта, для этого вам понадобится накидной ключ или головка на 17, если все сделано как положено, то эти винты стопорятся шайбой, ее нужно предварительно согнутый.Теперь нужно аккуратно, не сильно натягивая тормозной шланг, снять суппорт и надеть его на рычаг.

Если тормозные колодки мешают, то их необходимо раздвинуть отверткой или подобным предметом.

Далее снимаем колпачок, закрывающий регулировочную гайку и подшипники. переднее колесо, на фото выше я его уже снял. Затем ключом на 27 (точно не помню) откручиваем гайку передней ступицы, тут есть свои нюансы:

Эти гайки имеют разную резьбу с двух сторон, на левом колесе (возле водительской двери) резьба обычная, на правом колесе резьба левая.Также рекомендуется при снятии гайки заменить ее новой.

Откручиваем гайку и снимаем шайбу с зубом которая под ней.

Снимите гайку, шайбу, наружный подшипник, затем снимите сам тормозной диск. Снял все и выложил на газету:

Здесь хочу отметить, что мыть буду только ступицу и подшипники, так как после осмотра необходимости замены не увидел и не услышал.Если менять подшипник, то надо просто выбить наружные обоймы подшипников с помощью переходника, далеко кидать их не нужно, так как с их помощью мы забудем новые обоймы.

После снятия клипс необходимо тщательно вымыть всю грязь и старую смазку изнутри ступицы. Если этого не сделать, то новые подшипники долго не прослужат, ведь не секрет, что песок является отличным абразивом. Подшипники не меняю, а промываю как сами подшипники, так и внутреннюю часть ступицы с наружными обоймами.

Так же необходимо промыть вал поворотного кулака, тот на который надеты подшипники с внутренней обоймой.

Проблемы с передней ступицей ВАЗ 2107 могут вызвать серьезные неприятности как с самим колесом (повышенный износ резины), так и с тормозными колодками и диском. Основной причиной таких проблем может быть изношенный или поврежденный подшипник передней ступицы.

Устранение неисправности

Для проверки ступичных подшипников передней ступицы ВАЗ 2107 необходимо выполнить следующие действия:

• Переднее колесо вывешивается на домкрате, предварительно приняв соответствующие меры безопасности: поставив ручник, противооткатные упоры под задние колеса;
• Под нижний рычаг устанавливается надежный упор и автомобиль снимается с домкрата.Для дополнительной безопасности рекомендуется установить под корпус упор, страхующий от возможного падения в случае соскальзывания рычага с упора. Это действие часто упускают из виду, хотя оно очень важно для постановки правильного диагноза.
• Взявшись руками за верхнюю и нижнюю части колеса, совершают движения от себя/на себя. Не должно быть люфта, стука.
• Вам нужно покрутить колесо. При проблемах с подшипниками может появиться стук, гул, скрежет.

Регулировка подшипника

Зачастую возникающий люфт можно устранить, подтянув гайку ступицы. Для этого полностью затяните гайку, затем постепенно ослабляйте ее до тех пор, пока колесо не начнет свободно вращаться, а люфта не будет вовсе. Такая регулировка возможна при незначительном износе подшипника.

Замена подшипника

Процедура не сложнее других, связанных с ремонтом автомобиля ВАЗ 2107. После вывешивания на домкрат и снятия колеса замена производится непосредственно.Сначала снимаем суппорт, открутив болты его крепления. Тормозной шланг снимать не обязательно, достаточно аккуратно подвесить суппорт, чтобы он не мешал работе.

Затем с помощью плоской отвертки подденьте колпачок, закрывающий гайку, и снимите его. Открутив гайку ступицы и сняв шайбу и сепаратор, можно снять ступицу с тормозным диском. Дальше все просто:

• Вынимаем сальник;
• Снимаем сепаратор;
• Вынимаем кольцо, разделяющее внутренний и наружный подшипник;
• С помощью удлинителя нужного размера и обычного молотка выбиваем оба фиксатора.

Установка новых подшипников и сборка ступицы происходит в обратном порядке. Перед сборкой удалить старую смазку, тщательно промыв все детали.

• Запрессовываем обоймы новых подшипников;
• Смажьте и установите внутренний сепаратор;
• Вставляем кольцо
• Запрессовываем уплотнитель.

Осталось поставить ступицу на место и прикрутить суппорт. Вставив предварительно смазанный наружный сепаратор подшипника и упорное кольцо на место, затягиваем гайку ступицы до упора.Постепенно отпуская гайку, добиваемся свободного вращения колеса при полном отсутствии люфта. Таким образом, подшипник работает в штатном режиме, а значит, именно в таком положении гайка должна быть застопорена.

Удаляем использованную смазку из защитного колпачка и наносим новую, после чего наносим ее на ступицу. Ставим на место и крепим колесо, снимаем машину с домкрата. Работа выполнена, неисправность успешно устранена, замена выполнена. После небольшого пробега рекомендуется проверить ступицу на отсутствие люфта, при необходимости отрегулировать.

Замена передних сайлентблоков ваз 2110. Как заменить заменить передние сайлентблоки ваз 2100

Подвеска автомобиля предназначена в первую очередь для гашения вибраций и колебаний, возникающих при движении автомобиля. Подвеска состоит из ряда элементов, каждый из которых выполняет свою функцию. Так, рычаги подвески предназначены для создания динамической связи кузова и колес, что обеспечивает свободное перемещение двух элементов относительно друг друга.
Амортизаторы и пружины гасят большую часть вибраций и колебаний, а стабилизатор поперечной устойчивости предотвращает перекос кузова автомобиля.
В конструкции подвески присутствует еще один элемент — комплект сайлентблоков. Детали мелкие, но очень важные. Ниже мы подробно рассмотрим их назначение, а также расскажем, как заменить сайлентблоки своими руками.

Сайлентблоки, назначение и место установки

В передней подвеске автомобиля в рычагах установлены сайлентблоки. С помощью сайлентблоков рычаги соединены со ступицей колеса и кузовом автомобиля. Такая связь подвижна и эластична. Иногда на места соединения стабилизатора поперечной устойчивости с рычагом устанавливают сайлентблоки — если это предусмотрено конструкцией подвески. Также сайлентблок можно установить на амортизационную рейку — в нижнюю часть, где рейка соединяется со ступицей.

Если говорить о задней подвеске, то там сайлентблоки установлены на поперечных и продольных рычагах, в местах расположения торсионной балки и кузова, а также на амортизаторах.В целом количество сайлентблоков зависит от конструкции подвески автомобиля.

На ВАЗ 2110 сайлентблоки расположены в следующих местах:

• Поперечные рычаги (места крепления к кузову).
• Углы стабилизатора поперечной устойчивости (место крепления к переднему рычагу).
• Нижняя часть амортизированной стойки – место крепления к поперечному рычагу).
• Растяжка поперечного рычага (на обоих концах — места соединения с поперечиной и рычагом).

Итого в передней подвеске ВАЗ2110 стоит 5 сайлентблоков. В задней части автомобиля установлена ​​торсионная балка, поэтому сайлентблоков всего 4. Два из них играют роль креплений балок к кузову, еще два находятся в нижних частях амортизаторов. Еще одно место, где можно установить сайлентблоки – рулевое управление. В некоторых моделях шарнир используется как элемент упругой подвижной связи рулевого механизма и тяги. Средний срок службы резинометаллического шарнира составляет около 100 000 км пробега.Конечно, это не точный показатель, он зависит от условий работы автомобиля, качества дорожного покрытия и качества самой детали. Так как отечественные дороги далеко не лучше, то сайлентблоки обычно выдерживают не более 50 000 – 60 000 км. После этого их следует заменить.

Сайлентблоки полиуретановые, в чем преимущество

На срок службы петли еще влияет ряд обстоятельств. Например, резина, используемая в конструкции сайлентблока, очень плохо поддается воздействию продуктов нефтепереработки и химии, которыми зимой обрабатывают. Перепады температур также крайне негативно сказываются на детали – летом резина размягчается, а зимой начинает мерзнуть и становится слишком твердой. В условиях жестких механических нагрузок резина начинает сплетаться, «стареть», терять эластичность, размазываться, выходить из строя.

Гораздо лучше в равных условиях показали себя сайлентблоки с упругими элементами из полиуретана.

Петли из полиуретана

обладают гораздо лучшими характеристиками, чем резиновые петли. Они меньше разрушаются под воздействием химических веществ, сохраняют эластичность вне зависимости от температуры окружающей среды, на полиуретане практически отсутствуют нефтепродукты.Конечно, полиуретановый сайлентблок прослужит значительно дольше резинового. Однако, как и любой предмет, со временем он требует замены, потому что начинает стареть и уменьшаться.

Признаки неисправности сайлентблока

Самый главный признак того, что сайлентблок полностью выработался и подлежит замене, это заметное снижение управляемости автомобиля, появляется довольно сильная вибрация в руле, явные звуки ударов «железа» при езде по неровностям и ухабам .

Как проверить сайлентблоки на ВАЗ 2110

Определить, что сайлентблок требует замены, можно визуально, сотки автомобиля на яме, эстакаде или подъемнике. Если при осмотре на детали обнаружены трещины, царапины, вмятины, другие повреждения, ее необходимо заменить в кратчайшие сроки. Еще одним простым методом проверки состояния сайлентблоков является использование обычного крепления.

Для этого инструментом с усилием раскачивают элементы подвески, в которых установлены сайлентблоки.Если крепление при этом ходит свободно, или в процессе слышны выстрелы, стуки, скрежет – шарнир подлежит замене. Следует отметить, что сайлентблоки меняются не поодиночке, а только парами, даже если второй элемент на подвеске не имеет признаков неисправности.

Инструменты, приспособления, расходные материалы, Наконечники Profi

Работа по замене сайлентблоков несложная, но для переборки петель может понадобиться специальный инструмент.

Итого для работы потребуется:

• собственно, новые сайлентблоки
• caid, рожковые ключи нужного размера (головка и гремучая головка)
• съемник для сайлентблока
• смазка (мыльный раствор)
• домкрат
• тиски
• молоток, маленькое долото.

Шарнир сидит на своем месте очень плотно, и для его демонтажа, скорее всего, понадобится специальный съемник. Необходимым условием качественной замены петель является их правильный подбор. Перед походом в магазин необходимо узнать, какие сайлентблоки на Ва2110 устанавливаются чаще всего, их серийный номер, размерные параметры и т.д. Повторяю, шарнир сидит очень плотно, а несоответствие размеров всего в несколько миллиметров приведет к тому, что новый сайлентблок просто не будет пропрессован.

Для работы применяется специальный съемник, с помощью которого легко извлекается старая деталь и запрессовывается новая. Иногда бывает так, что для замены сайлентблока приходится снимать элемент подвески, например, рычаг. В этом случае съемник с успехом заменяется обычным выездом сантехника. Правда, в этом случае извлечь сайлентблок будет довольно сложно. Тогда его можно просто сжечь паяльной лампой или на открытом огне. Иногда народные умельцы копают кувалдой и металлоломом.

Перед установкой нового элемента на место его необходимо закрепить мыльным раствором или мыльным раствором. Это значительно облегчит установку. Нельзя использовать смазки из продуктов нефтепереработки — солидол, литье, масло и т.п., так как они негативно влияют на резину. Это не касается полиуретановых петель, на которые нефтепродукты практически не действуют. Чтобы было проще облегчить монтаж, на резиновой поверхности детали можно снять небольшую фаску. Главное не переставлять и не обрезать лишнего.

Съемник для сайлентблока — Принцип действия и устройство

Такое устройство можно купить в магазине автозапчастей или сделать своими руками. Самый простой съемник состоит из гайки, длинного болта, нескольких отрезков труб разного диаметра и нескольких толстых шайб.

Принцип его работы предельно прост: продавить старый сайлентблок, взять болт, на который одевается шайба. Его диаметр должен быть немного меньше резиновой вставки шарнира.Болт проходит через отверстие в шарнире. С другой стороны обвязка трубы, диаметр которой должен быть равен диаметру рычага, то есть труба возобновляет рычаг. После этого на болт одевается еще одна шайба, димер которой должен быть больше диаметра отрезка трубы. Теперь можно накручивать болт-гайку.

Далее устройство работает так: гайка при овцах упирается в шайбу и начинает постепенно стягивать сайлентблок. Обшивка тележки, в свою очередь, позволяет шарниру постепенно выходить из гнезда, не упираясь при этом в другую шайбу.

Запрессовка производится таким же образом, только при этом использовать труборезку необязательно, так как новый сайлентблок будет опираться на шайбу, когда сядет на место. Защемить шарнир можно и обычными тисками, однако при этом он не садится полностью, так как будет брошен в губку тисков, и ему придется ее раздражать.

Замена сайлентблоков переднего верхнего рычага

Процедура Следующая:

Передние колеса поднимаются с помощью домкрата и фиксируются.Переднее колесо снимается. Верхний рычаг демонтируется. Перед демонтажем необходимо проверить, не скользят ли внутрь рычага сайлентблоки, они должны сидеть там плотно.

Чтобы верхний рычаг прокручивался свободно, нужно демонтировать верхнюю опору. Сделать это довольно сложно, потому что открутить гайки очень тяжело. Для этого поверните колесо и слегка ударьте молотком по дивану. После этого опора должна прыгать без проблем. Откручиваем верхний болт рычага.Он длинный, поэтому операция займет некоторое время. После извлечения болта можно снимать рычаг и приступать к замене сайлентблока.

Важный момент: проблема может быть не в сайлентблоке, а в рычаге. Для того, чтобы проверить самоработку рычага, нужно установить болт на место, а ниже покажете ли вы ниже осевой люфт). Если что, замена шарнира ничего не даст, придется ремонтировать или менять рычаг.

Старые сайлентблоки можно снять съемником, но в большинстве случаев он не нужен — смещенный элемент снимается молотком и зубилом. Причем на отечественных автомобилях они выпадают с первого второго удара. Главное — без фанатизма, чтобы нечему было сломаться. После извлечения старого сайлентблока на его место устанавливается новый. Вот тут и пригодится съемник — весь процесс установки описан выше — с помощью того же съемника или тисков.

Видео по замене переднего верхнего сайлентблока:

Осевой люфт что это такое и как устранить

Это довольно частая «болезнь» нижнего рычага отечественных автомобилей, и ВАЗ 2110 не исключение. Люфт возникает, когда у скобы на корпусе, к которой присоединяется рычаг, по какой-то причине между рычагом и втулкой образовался зазор, из-за чего сайлентблок начинает двигаться внутри рычага.

Осевой люфт очень негативно влияет на работу передней подвески, поэтому его, конечно же, не должно быть.Если есть люфт, исправить его можно несколькими способами. Для начала можно попробовать немного отжать скобу на корпусе. Сделать это будет очень сложно, т.к. сто ударов молотком по кузову нежелательно, а для того, чтобы применить пассатологию или хомут, потребуется изрядная физическая сила, да и под машиной будет неудобно.

Исправить осевой люфт намного проще, поставив между кронштейном и сайлентблоком несколько свай. Хотя по правилам нужно заменить весь нижний рычаг вместе с сайлентблоком.

Замена сайлентблока переднего нижнего рычага

Для замены сайлентблока нижнего рычага необходимо сначала снять сам рычаг. Для этого в первую очередь откручиваем гайки растяжек, стоек шаровой опоры и стабилизатора. С шаровой опоры рычаг необходимо снять с помощью съемника.

В последнюю очередь отворачивается гайка крепления рычага к кузову, болт вытягивается, после чего рычаг можно снять.После этого следует снять растяжку. Поскольку он уже отсоединен от рычага, остается только открутить гайку, которой он крепится к крестовине. В последнюю очередь демонтируется стабилизатор. Он крепится к рычагам через стойки с обеих сторон, поэтому его можно либо открутить с другой стороны и начать съемку, либо открутить гайку крепления к стойке, а рычаг и растяжку протянуть позже.

Сняв стабилизатор с рычагов, осталось еще открутить гайки крепления кронштейнов кузова и снять стабилизатор вместе с втулками.После того, как нужные элементы подвески будут демонтированы, можно переходить к замене сайлентблоков по схеме, которая была описана выше.

Видео по замене сайлентблока переднего нижнего рычага на ВАЗ 2110 с помощью съемника:

Замена подшипника заднего моста ВАЗ 2109 своими руками

Статья расскажет, как заменить подшипник задней ступицы. ВАЗ 2109 – переднеприводная машина, сзади стоят цилиндрические подшипники.Если они вышли из строя, то сразу проявится эта проблема. Раздается очень сильный вой, который давит на уши. Такое ощущение, что вы находитесь в самолете, который вот-вот начнет взлетать. Даже при движении с включенной нейтральной передачей этот звук продолжает слышен и не собирается исчезать. Конечно, чем больше износ подшипника, тем громче этот вой. Все работы производятся только с помощью специальных инструментов. В том случае, если у вас их нет, можно произвести ремонт и с помощью подручных средств, но это будет намного сложнее и дольше.

Как проверить подшипник ступицы

Но сначала нужно провести диагностику, она проводится перед заменой заднего ступичного подшипника. ВАЗ 2109 – машина несложная, все проверки задней подвески достаточно простые. Чтобы проверить целостность подшипника, нужно проделать некоторые манипуляции. От руки раскручиваем колесо, в ступице которого вышел из строя подшипник, и слушаем какие звуки. Если подшипник полностью исправен, никаких посторонних звуков наблюдаться не будет.А вот сломанное устройство выдаст себя сразу, так как будет шум. Это очень похоже на то, как если бы шарики катались в металлическом держателе. Есть даже ощущение, что смазки внутри просто нет. Если неисправность только с одной стороны автомобиля, то у вас есть возможность сравнить звуки при вращении обоих колес.

Какие инструменты вам нужны?

Самое главное ключ на 30. Ошейник должен быть максимально длинным. Крутящий момент гайки на ступице очень большой.Однако гаечный ключ подойдет, если он имеет небольшие изгибы. При снятии и установке вам понадобится перфоратор или небольшая стамеска. Желательно приобрести универсальный съемник для подшипников, а также для ступицы колеса. Нужно иметь хоть пассатижи, а лучше, конечно, съемник для стопорных колец. Также необходимо иметь в своем арсенале ключ на 12 или 8, в зависимости от того, какой штифт стоит в вашем хабе. Этим ключом необходимо выкрутить направляющий штифт, с помощью которого фиксируется барабан.А вот стопорная гайка рукоятки крутится с помощью ключа на 13. Иногда нужна головка на 14. И самый главный инструмент в этой процедуре – хороший молоток. Без нового подшипника в комплекте со стопорными кольцами и гайками не обойтись. Однако замена переднего ступичного подшипника ВАЗ 2109 проводится аналогично.

Подготовка к ремонту

Все ремонтные работы гораздо удобнее проводить на смотровой яме. Конечно, в случае его отсутствия можно установить на опоры всю заднюю часть автомобиля.Для этого нужно надежно зафиксировать кузов автомобиля, установив его на ровную поверхность. Передние колеса должны быть оснащены стопорами, и должна быть включена первая передача. Перед началом работы необходимо отпустить гайку, затянутую ручным рычагом.

Обратите внимание, что при работе без ямы необходимо полностью вывешивать ту сторону автомобиля, на которой проводится техническое обслуживание. Под него установить надежную опору, затем с горем пополам добраться до места установки стопорной гайки.Работы, выполняемые по замене ступичного подшипника, аналогичны всем модификациям переднеприводных автомобилей. На ступице колеса есть защитный колпачок, который необходимо снять. После этого вооружитесь зубилом и молотком, расправьте загнутый край на гайке. Процедура достаточно проста, поэтому особых пояснений не требует. Таким же образом производится замена передней ступицы ВАЗ 2109. Различия незначительны.

Отвинчивание гайки

Теперь ослабьте гайку ступицы заднего колеса.Возьмите ключ на 30, при необходимости увеличьте длину запястья. Чем длиннее рычаг, тем легче будет открутить эту гайку. И медленно затягивает затяжку. Удлинить ручку ключа можно с помощью металлической трубы. Чтобы не вращать колесо, необходимо, чтобы помощник держал педаль тормоза в нажатом состоянии. Однако, если автомобиль установлен на все четыре колеса, нет необходимости удерживать тормоз. Упоры под передние колеса могут удерживать автомобиль. Эта процедура необходима, если производится замена задней ступицы ВАЗ 2109.

Снятие колеса

Когда вы избавитесь от гайки, вам нужно снять колесо. Для этого сначала ослабьте болты, которыми производилось крепление. Затем поднимите боковую часть автомобиля на домкрате и установите его на опору. Только после этого необходимо полностью выкрутить все болты и снять колесо. Затем с помощью ключа на 12, а на некоторых моделях автомобиля — на 8 или 10, необходимо выкрутить направляющие штифты, которыми фиксируется тормозной барабан. Перед началом этого действия рекомендуется осторожно постучать по молотку.Обратите внимание, что для откручивания этих штифтов лучше всего использовать накидные ключи. Таким же образом производится замена ступицы ВАЗ 2109. Своими руками все работы можно сделать очень быстро.

Снятие барабана

С тормозным барабаном проблем быть не должно, так как стояночный тормоз уже разболтался. Немного потяните за барабан и совершайте круговые движения в одну и другую сторону. Не пытайтесь сбить барабан обычным молотком, если вдруг он плохо снимается.Лучше всего простукивать его по кругу резиновым молотком. Только после этого можно полностью открутить гайку, к которой крепится ступица. Снимите его, а также шайбу, которая находится под ним. После этого ступицу заднего колеса можно снять.

Снятие ступицы

В том случае, если у вас нет специального съемника, вам нужно взять колесо, которое вы только что демонтировали, перевернуть его так, чтобы обратная сторона смотрела на вас. Закрепите его на ступице не менее чем двумя болтами. Не затягивайте их, просто заверните на 5-7 витков.Теперь примените сильное давление на себя. Только будьте осторожны, чтобы случайно не упасть на спину. За несколько подходов ступица должна сойти со своей оси. Затем необходимо снять стопорное кольцо с внутренней стороны подшипника. Таким же образом разбирается ступица переднего колеса ВАЗ 2109. Заменять его необходимо только при наличии механических повреждений.

Снятие подшипника

Делается это специальными щипцами, но можно и тонкими отвертками. Внутреннее кольцо на подшипнике необходимо снять с помощью специального съемника с двумя фонарями.Но если такого нет, вставьте долото в заднюю часть этого кольца и аккуратно несколькими ударами нанесите несколько молотков. Когда это кольцо начнет двигаться, необходимо полностью демонтировать его с помощью монтажной лопатки. Обратите внимание, что при наличии мелких повреждений, которые обязательно появляются после работы стамеской, необходимо их зачистить с помощью мерного напильника. Теперь можно снять сам подшипник.

Все работы желательно производить съемником, это занимает буквально несколько секунд.Но если его нет, то придется использовать кусок трубы, диаметр которой такой же, как и у подшипников. Вам также понадобится молоток побольше, потому что выполнить эту работу практически невозможно. Удары должны быть резкими и сильными. Сколько вы будете мучиться с этим подшипником неизвестно. При такой схеме замена подшипника задней ступицы ВАЗ 2109 может растянуться надолго. Не исключено, что вся работа по лепке займет от 30 минут до часа. После демонтажа необходимо смазать и очистить всю внутреннюю поверхность ступицы.

Установка подшипника

С установкой нового подшипника дело обстоит намного проще — можно это сделать съемником или тисками. Но проще всего забить молотком. Главное в этом деле – установить распорку из дерева. Когда новый подшипник почти сравняется со ступицей, возьмите обойму старого, чтобы применить ее в качестве проставки. После установки нового подшипника потребуется установить стопорное кольцо. Как и в случае разборки, необходимо использовать либо съемник, либо тонкую отвертку.Но замена заднего ступичного подшипника ВАЗ 2109 еще не завершена. Ролик нужно поставить на место.

Установка ступицы

Теперь необходимо установить ступицу с новым подшипником на вал. Для этого требуется много усилий, проталкивание необходимо производить вручную. Если он не двигается, то молотком с проставкой нанесите несколько резких ударов. Просто аккуратно наденьте их на внешнее кольцо. Затем наденьте шайбу и наденьте гайку на ось ступицы колеса.Когда гайка затянута, ступица полностью садится на свою ось.

Установите колесный барабан в обратном порядке. В самом конце необходимо затянуть гайку на ступице. Момент должен быть не менее 19 кгс/м. Но если у вас нет динамометрического ключа, то придется вспомнить, какое усилие прикладывалось к гайке при откручивании. Точно так же и затяните его. На этом замена заднего ступичного подшипника ВАЗ 2109 завершена, повысился комфорт, исчезли посторонние звуки.

фото, признаки неисправности. Как заменить подшипник опорной стойки?

Опорные подшипники являются элементами передней подвески автомобиля. Их основная задача — сглаживание ударных нагрузок на организм. Неисправность этих деталей не сулит ничего хорошего. Кроме того, что подвеска и кузов будут изнашиваться быстрее, управляемость автомобиля также значительно ухудшится. А это уже несет в себе определенную опасность для водителя и пассажиров.

В этой статье мы поговорим о том, что представляют собой опорные стойки передних стоек, покажем, как они устроены, для чего предназначены и каков их принцип работы.Кроме того, рассмотрим процесс замены этих элементов подвески на примере ВАЗ-2110.

Назначение

Передняя опора подшипника сегодня устанавливается на все легковые автомобили вне зависимости от того переднеприводные они или заднеприводные. Они являются частью конструкции опор, с помощью которых к кузову крепится верхняя часть каждого из амортизаторов.

Подшипниковые опоры передние предназначены для демпфирования нагрузок, поступающих от колес через стойки на корпус машины, а также их равномерного распределения.Такое распределение достигается за счет их особой конструкции.

Как устроен опорный подшипник стойки: фото, описание

Конструктивно подшипник представляет собой обычный подшипник качения. Его рабочими элементами являются либо стальные шарики, либо ролики из того же металла. Особой конструкцией является наличие специального сепаратора, благодаря которому каждый из шариков (роликов) отделяется друг от друга и выступает в роли отдельного элемента. Это, собственно, и позволяет равномерно распределять радиальные и осевые нагрузки на кузов.

Сам подшипник заключен в стальной корпус, который может быть цельным или разборным. Последний вариант поддается ремонту. Цельные конструкции меняются при сборке.

Разновидности опорных подшипников ВАЗ-2110

Опорные опоры передних стоек бывают четырех типов:

• со встроенным кольцом;
• со съемным внутренним кольцом;
• со съемным наружным кольцом;
• одинарные.

Первый тип характеризуется наличием специальных отверстий для крепления.При использовании таких деталей нажимные фланцы не используются. Кроме того, подшипник передней стойки ВАЗ-2110 со встроенным кольцом оснащен встроенными прокладками, обеспечивающими постоянную и максимальную точность вращения.

Конструкции со съемными внутренними и внешними кольцами отличаются расположением последних. В первом случае с корпусом устройства контактирует наружное кольцо, во втором — внутреннее кольцо. По большому счету эти подшипники не представляют особой разницы для автомобиля типа ВАЗ-2110. А вот четвертый тип деталей характеризуется тем, что его наружное кольцо имеет отрыв в одной конкретной точке, из-за чего существенно повышается жесткость всего устройства.

Где находятся подшипники

Опорные подшипники расположены в моторном отсеке автомобиля. Откройте капот автомобиля и обратите внимание на выпуклость кузова с обеих сторон моторного отсека. Это места, к которым крепятся стойки. Их еще называют «стаканами», и на одном из них обычно выбивается номер кузова.Подшипники устанавливаются поверх «стаканов» и закрываются специальными круглыми крышками. Они легко демонтируются вручную. Сняв крышку, вы обнаружите верхнюю часть корпуса подшипника. К кузову он крепится тремя болтами, гайки из которых вы сразу увидите.

Когда нужно заменить подшипник

Конструкция подшипника достаточно прочная, чтобы служить годами. Но, учитывая качество покрытия на наших дорогах, часто бывает, что их приходится менять чуть ли не каждый год.

Согласно перечню регламентных работ на ВАЗ-2110 замену опорных подшипников следует проводить через каждые 100 тыс. км пробега. Ну а если вы обнаружили, что они вышли из строя раньше срока, не тяните с заменой. От этого пострадает и шасси, и кузов, и элементы системы управления.

Признаки неисправности подшипника передней стойки

Признаками выхода из строя подшипника, независимо от типа его конструкции, являются:

• характерный стук при движении по неровной поверхности;
• звук в виде хруста при повороте с креном при движении;
• нарушение нормальной управляемости автомобиля.

Как диагностировать выход из строя подшипника

Чтобы точно знать, какие именно опорные стойки передних стоек являются причиной вышеуказанных характеристик, необходимо будет провести простую диагностику. Для этого желательно пригласить помощника. Алгоритм проверки следующий:

1. Установить автомобиль на ровную площадку, застопорить стояночным тормозом.
2. Откройте капот машины.
3. Снимите защитную крышку одного из «стаканов».
4. Поместите ладонь на «стакан» и попросите помощника потрясти машину с той же стороны, чтобы получить соответствующую стойку. Если опорная стойка вышла из строя, неисправность вы определите по характерному стуку и сопутствующей вибрации, которую вы почувствуете рукой.
5. Аналогично проверьте противоположную стойку.

Что потребуется для самостоятельной замены опорного подшипника?

Перед тем, как самостоятельно заменить подшипник стойки, убедитесь, что у вас под рукой есть следующие приспособления и приспособления:

• домкрат;
• баллонный ключ;
• гаечные ключи на 9, 13, 19, 22;
• Специальный съемник для рулевых наконечников;
• Стяжка для винтовых пружин;
• плоскогубцы;
• маркер, краска или стержень;
• «Башмаки» для фиксации колес или пары кирпичей;
• жидкость против ржавчины (WD-40 или аналогичная).

Меняем подшипник опоры передней подвески своими руками

1. Установите автомобиль на ровную поверхность, включите ручной тормоз. Закрепите задние колеса башмаками или кирпичами.
2. Снимите болты крепления переднего колеса с той стороны, где вы собираетесь менять подшипник.
3. Поднимите кузов автомобиля, открутите болты, снимите колесо.
4. Чтобы после замены подшипника не пришлось делать схождение, краску, керн, пометьте верхний болт шкворня.
5. С помощью плоскогубцев снимите гайки крепления шплинта. Открутить гайку ключом на 19.
6. С помощью съемника выдавить палец из шкворня стойки.
7. Ключом на 19 открутить гайки снизу шкворня (2 шт.). Часто они слипаются, поэтому их лучше обработать жидкостью против ржавчины.
8. В моторном отсеке отвернуть три гайки крепления верхней опоры к кузову, применяя ключ на 13.
9. С помощью стяжки для пружин стоек разгрузить стойку.Используя ключи на 9 и на 22, отверните гайку крепления опоры на стойке.
10. Снимите опору и разберите ее.
11. Снимите с него опорный подшипник. Установите новую деталь.
12. Установите снятые компоненты в обратном порядке.
13. Не забудьте проверить совпадение сделанных вами меток на верхнем болте шкворня.
14. После завершения установки проверьте, как работает стойка и нет ли посторонних звуков. Если все в порядке, можно проверить новую деталь в движении.

Как продлить срок службы опорных стоек передних стоек

Чтобы опорные подшипники служили дольше, воспользуйтесь следующими советами:

1. Старайтесь избегать езды по разбитым дорогам.
2. Не тормозить резко и не «срывать» с места при вывернутом в сторону руле.
3. Заметив хотя бы один из признаков неисправного подшипника, спешите его заменить. Это продлит срок службы других компонентов подвески и рулевого управления.
4. Если вы хотите заменить подшипник, покупайте только фирменные детали известных производителей.
5. Периодически проверяйте работу стоек, прислушиваясь к посторонним звукам.

р>>

Стойки передние на ВАЗ-2110. Замена стоек ВАЗ-2110

Стойки на ВАЗ-2110 — разборного типа, ремонтируются с помощью ремкомплекта. О целесообразности этого мероприятия речь пойдет чуть ниже. Что такое стеллаж и зачем он нужен? На самом деле функций у него очень много – именно с его помощью поворачиваются колеса, он сглаживает неровности дороги, повышая уровень комфорта.Передние стойки ВАЗ-2110 – это многофункциональный элемент, позволяющий исправно работать подвеске. Стоит отметить, что на десятке применена подвеска типа «МакФерсон»

Конструкция передней подвески

Конечно, речь идет не о всей подвеске, а только о стойках. Если подробно рассмотреть все рычаги и тяги, то рассказ растянется надолго. Вне зависимости от того, какие стойки на ВАЗ-2110 используются (с точки зрения производителя), их конструкция идентична. Такой же поворотный кулак, такое же крепление к передней ступице и опорному подшипнику.Стойка состоит из корпуса и стержня, который находится в патроне. Обратите внимание, что амортизатор работает как при сжатии, так и при обратном движении.

На верхнюю часть стойки надевается резиновый пыльник. Очищает металлическую поверхность, не дает грязи попасть внутрь амортизатора. Не забывайте, что частицы пыли являются очень мощным абразивом. На краю стержня имеется резьба, с помощью которой крепится опорный подшипник. Между последней и пластиной стойки находится пружина.С его помощью правильная работа амортизатора. Изменение геометрии пружины (подрезка витков) приводит к тому, что работа всей подвески ухудшается.

Диагностика амортизатора

Если есть течь масла из амортизатора, то это будет заметно по подтекам на корпусе. Стойки на ВАЗ-2110 в этом случае будут покрыты маслом, которое в процессе эксплуатации будет смешиваться с грязью. Поверните руль в сторону и внимательно осмотрите поверхность амортизатора.При наличии таких пятен следует срочно провести ремонт или полную замену. Второй способ предпочтительнее, так как нет ничего лучше нового.

Что касается комфорта, то он тоже страдает. Если произошло разрушение амортизаторов, то малейшая неровность дороги будет вас буквально трясти. На кочках машина становится практически неуправляемой, она просто подпрыгивает на рессорах, не встречая сопротивления амортизаторов. Результат — разрушение не только подвески.Возможно даже появление трещин на лобовом стекле или парпризе.

Инструменты для ремонта

Для хорошего ремонта нужен набор ключей, а также домкрат и специальный инструмент для откручивания гайки со штока амортизатора. Обратите внимание, что нет необходимости ремонтировать обе стороны одновременно. Следует сначала взяться за одно, сделать его, а потом уже переходить ко второму. Также понадобится пара противооткатных колодок, которые нужно установить под задние колеса, чтобы автомобиль не катил. Если задние стойки ВАЗ-2110 меняются, упоры необходимо установить под передние колеса.

Также нужен съемник для пружин. Стоимость его 200-300 рублей, купить можно в любом автомагазине. Это две шпильки, посередине — шестигранник, на который крепится ключ на 13 или 14, а по краям имеются захваты для пружины. В связи с тем, что резьба на двух краях разная (левая и правая), при вращении шпильки в одну сторону происходит встречное движение крючков. При повороте к другому захваты расходятся. Также необходимо работать надежную поддержку. Вы не должны использовать кирпичи или блоки, лучше деревянные блоки.И, конечно же, нужен съемник для рулевых наконечников руля.

Подготовка к демонтажу стойки регистрации

Итак, вот машина рядом с инструментом, зачем начинать? Не пугайтесь, работы не очень много, сначала ослабьте колесные болты. После вывешивания переднего колеса их можно полностью выкрутить. Ставьте машину на опору, чтобы она не упала, иначе можно повредить не только привод, но и поддон, и диски. Теперь нужно избавиться от рулевой тяги. Для этого вытащите штифт, а гайку открутите ключом на 19.

Половина сделана, совсем скоро передняя стойка ВАЗ-2110 будет разобрана. Но осталось несколько действий. Не забудьте взять со стойки тормозную трубку — она крепится к ней резиновым кольцом. В противном случае вы можете повредить его. Отверните три гайки, которыми опорный подшипник крепится к кузову. Они в моторном отсеке. Теперь последний штрих — откручивание болтов, которыми стойка крепится к ступице.

Снятие и разборка стойки

По описанным выше действиям можно легко демонтировать передние стойки ВАЗ-2110.Меняется как правило все, кроме пружины. Этот элемент дает некоторую усадку, но только при тяжелых условиях эксплуатации. Проверить несоответствие эталонному значению можно после снятия пружины со стойки. Просто измерьте его длину, затем сравните с эталонным значением. В мануале все данные есть.

При замене ВАЗ-2110 пружины менять особо не нужно, но все резиновые элементы старые ставить категорически запрещено. Ниже будет рассмотрено все, что необходимо заменить, даже если восстанавливается амортизатор.Чтобы разобрать стойку, отверните гайку, расположенную на краю штока. Предварительно заблокируйте пружину съемником, чтобы она не разжалась. Чтобы снять шток с корпуса, нужно использовать специальный ключ, которым откручивается большая гайка с наружной резьбой.

Должен ли я использовать ремонтный комплект?

Множество плюсов и минусов использования ремкомплекта. Но для принятия решения необходимо проанализировать все преимущества и недостатки восстановления стеллажей. Скорее всего, вы поймете, что только полная замена стоек ВАЗ-2110 может улучшить характеристики автомобиля.Причина уже упоминалась — нет ничего лучше нового элемента. Что касается использования ремкомплекта, то потребуется провести дополнительные действия – промыть внутреннюю поверхность корпуса, заменить клапан и сальники, после чего залить масло.

И тут может возникнуть проблема. Если в амортизатор налить немного масла, то его работа будет неэффективной. Амортизатор не будет работать должным образом. Но если налить еще немного масла, то очень скоро произойдет вытеснение излишков из организма, как следствие — разрушение сальника.В результате все масло выльется, а передние стойки ВАЗ-2110, которые стоят около 1500 рублей, снова придется ремонтировать.

Какие элементы требуют замены?

Итак, если вы решили установить нью-амортизаторы, то вам необходимо знать, что в них необходимо заменить. Короче все кроме пружины. А если уточнить, то получится довольно внушительный список. Начать нужно с того, что вам необходимо поддерживать стойки ВАЗ-2110. Это подшипник, который позволяет вращаться всей рейке и ступице, в то же время он производит надежное крепление к корпусу.Аналогичные функции возложены на шарикоподшипник, который находится с обратной стороны.

Обязательно замените пыльник. Укомплектованы только резиновыми пыльниками стойки от ВАЗ-2110. Цена одного около 200 рублей. Не забываем про бамперы, установленные на сток. Они необходимы для того, чтобы избежать сильных ударов при полном сжатии амортизатора. Самое главное, установите новые болты и гайки. Включая регулировочные болты, которыми рейка крепится к ступице. Обратите внимание, сверху должен быть эксцентриковый болт.Необходимо отрегулировать развал передних колес.

Стойка в сборе

Прежде чем приступить к сборке, убедитесь, что все предметы, которые у вас есть, доступны. Если отдаете машину на СТО, то позаботьтесь о замене всего. Ресурс у стоек на ВАЗ-2110, цена всех узлов которых составит примерно 6000 рублей (при ремонте всего передка), довольно высок. Они могут пройти сто тысяч километров, если качество сайта хорошее, а обслуживание своевременное.Но гораздо эффективнее будет, если вы проведете замену самостоятельно.

Сначала установите отбойник на амортизатор штанги. После этого наденьте резиновый сапог, теперь пришло время пружинить. Убедитесь, что его концы попали в пазы на стойке и верхней пластине. Разумеется, пружина должна быть в сжатом состоянии, а шток полностью вытянут. После этого установите опорный подшипник, зафиксируйте его гайкой. Вот и все, можно снять съемник для пружины, отрегулировав его так, чтобы концы не уходили из пазов.Аналогично ремонтируются задние стойки ВАЗ-2110. Правда есть небольшие отличия.

Нужен ли сход-развал?

Здесь тоже можно давать однозначные ответы. К большому удивлению, их будет два — один «да», а второй «нет». Но только все зависит от того, какой вид ремонта вы выполняли. Если были установлены новые стойки, следует провести сход-развал. И других вариантов нет, эта процедура обязательна. Но если вы использовали ремкомплект, и положение стойки относительно ступицы было запланировано вами заранее, то процедура регулировки развала-схождения необязательна.

Конечно, стоит учитывать, что передняя стойка ВАЗ-2110, ремонт которой около 2000 рублей, может быстрее изнашиваться при неправильных углах поворота колес. Поэтому не берите 700 рублей (это как раз средняя процедура настройки), так можно спокойно ездить на своей машине.

выводы

Анализируя все сказанное выше, можно сказать, что замена стоек на автомобиле ВАЗ-2110 – это не очень сложная задача, с ней справится каждый. Но менять надо все элементы, попутно осматривая шаровые, наконечники ступиц, подшипники ступиц, на наличие люфтов и износа.Если требуется замена этих элементов, то делайте это все одновременно. Это, конечно, дополнительные растраты, зато подвеска автомобиля будет работать в идеальном режиме.

Устройство

, возможные неисправности, ремонт и замена

На переднеприводных автомобилях в приводе есть такая деталь, как ШРУС — шарнир равных угловых скоростей. Он обеспечивает передачу крутящего момента от трансмиссии к ведущим колесам. Автолюбители называют эту деталь «гранатой». ШРУС в машине два.Это внешнее и внутреннее. Расскажите о наружной гранате.

Устройство

Для тех, кто только сел за руль и купил переднеприводный автомобиль, эта информация будет очень полезна. Зачастую новички практически не знакомы с устройством автомобиля и не могут правильно диагностировать проблемы. Попробуем восполнить этот пробел. На полуось крепится наружная граната, или ШРУС. Элемент представляет собой вал со стопорными кольцами, удерживающими шарниры. ШРУСы работают в суровых условиях и оснащены пыльниками для защиты и долговечности.

Внешний шарнир соединен с передним колесом шлицевым соединением. Колесная гайка удерживает его на колесе. На другом конце полуоси имеется внутренний шарнир, который установлен на коробке передач и входит в зацепление с дифференциалом.

Что касается самого ШРУСа, то в большинстве переднеприводных автомобилей используется так называемый шарнир «Рсеппа», или шестишарнирный шарнир. Он имеет внешнюю и внутреннюю обойму с канавками, в которых проходят шарики. Устройство также имеет сепаратор. Шарнир такого типа отлично показывает себя даже при очень высоких оборотах и ​​максимально вывернутых колесах в любую сторону.

Есть еще один тип ШРУСов. Его часто устанавливают на японские и европейские автомобили. Это так называемый штатив. В его корпусе неподвижно закреплена деталь в виде трехлучевой звезды, на которой установлены ролики. Шарнир получает крутящий момент через вилку со сферическими каналами, в которых движутся ролики. Эта конструкция хороша со всех сторон, но единственным недостатком является небольшой угол поворота оси. Но сама возможность осевого перемещения позволяет использовать треногу в качестве шарнира равных угловых скоростей.

Внутренний ШРУС работает при угле поворота одного из ведущих колес от 10 до 30 градусов. Внешняя граната поворачивается на такой же угол при прямолинейном движении. Когда водитель поворачивает руль и машина поворачивает, угол внешнего шарнира вырастает до 60 градусов. При движении автомобиля по неровностям расстояние от наружного ШРУСа до внутреннего почти постоянно меняется. Полуось, расположенная между двумя шарнирами, фиксируется таким образом, что при изменении расстояния вал перемещается внутрь или наружу.Полуоси, где с одной стороны шарнир «Реппа», а с другой — штатив, дорогие в изготовлении. Поэтому на бюджетных моделях по обеим сторонам полуоси устанавливаются петли «Реппа».

Типичные неисправности

Считается, что наружная граната является очень надежным и долговечным элементом во всей машине. Ресурс ШРУСа может очень значительно превышать ресурс всех остальных элементов при нормальной эксплуатации. Серьезных проблем с петлями нет.Обычно все неисправности связаны с нарушением их нормальной работы.

Как известно, внутри шарнира есть шарики и каналы для них. Под воздействием пыли, грязи, воды каналы и шарики интенсивно изнашиваются. ШРУС защищен резиновым чехлом, закрепленным на полуоси с помощью специальных хомутов.

Любые неисправности шарниров равных угловых скоростей связаны с дефектами пыльника и попаданием в узел песка, грязи, воды.Это приводит к коррозии и интенсивному износу. В этом случае поможет замена. Цена гранат разная. Например, для «десятки» это стоит около 1100-1300 рублей.

Симптомы

Если неисправна граната (ШРУС), то это можно определить по характерному хрусту при езде на вывернутых колесах. Хруст будет возникать не при прямом повороте руля, а в процессе поворота автомобиля в ту или иную сторону. Также звук может быть слышен в начале движения, особенно при резких стартах.

ШРУС можно считать неисправным, если он имеет люфты. Это можно почувствовать в процессе диагностики с вывешенными колесами. И, наконец, еще одна характерная черта — рывки при разгоне.

Причины неисправностей

Итак, часто бывает, что в продаже бракованная наружная граната ВАЗ (часто китайского производства). Все дело в низком качестве металла. Также можно выделить нарушение правил установки в процессе замены. ШРУС быстро придет в негодность, если в нем недостаточное количество или полное отсутствие смазки.Смазка может вытечь из узла, если пыльник поврежден во время движения машины.

Часто неаккуратная езда по плохим дорогам приводит к выходу из строя шарниров. ШРУСЫ не любят ударов и плохих ухабистых дорог. И, наконец, можно выделить естественный износ, когда шарнир «умирает» самостоятельно из-за возраста.

Диагностика

Для начала нужно попробовать определить хрустит ли внешняя граната. Автомобиль должен стоять неподвижно. По очереди полуось вытягивается с каждой стороны.Если есть стук, значит есть люфт в гранате. Эту петлю нужно менять. Другой способ потребует демонтажа и разборки агрегата – так можно выявить неисправность.

Далее автомобиль должен двигаться по ровной дороге. Чтобы узнать, какой именно шарнир вышел из строя, поверните руль вправо, а затем влево до конца. Если есть хруст после поворота вправо, то нужно заменить внешнюю гранату на правую. Если хрустит после поворота налево, то надо менять левую.

Ремонт

Сначала нужно добраться до гранаты. Для этого снимите колесные болты и ступичную гайку. Затем колесо полностью снимается, а затем ослабляется ступичная гайка. Далее с вала снимается стопорное кольцо. Затем — тормозной суппорт. Далее откручиваем болты привода, выпрессовываем шаровую опору. Теперь можно полностью снять ступицу и получить прямой доступ к внешней гранате. Она снимается и разбирается.

При наличии признаков износа шарнирных элементов граната меняется полностью.Однако это не особо доступно, например, цена гранаты на ВАЗ в среднем составляет 1200 рублей. Если есть износ только на шарах, то они продаются отдельно в автомагазинах по низким ценам. Самое главное подобрать мячи нужного размера. При износе сепаратора шарнир можно отремонтировать заменой сепаратора или перестановкой гранаты ШРУС.

В первом варианте достаточно приобрести ремкомплект для ремонта или подобрать подходящий сепаратор на одной из разборок.
