ВАЗ 2106 | Замена передних тормозных колодок

ВАЗ 2106

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 2106 (Жигули)

ОБЩИЕ СВЕДЕНИЯ

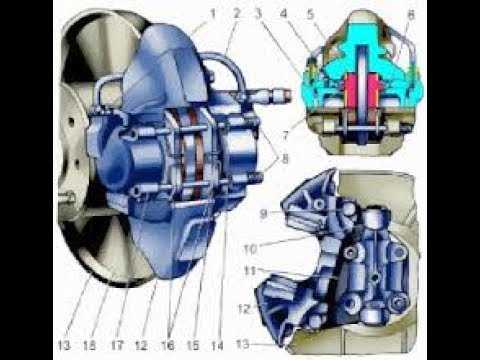

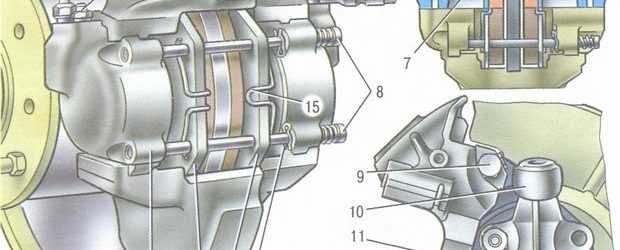

Тормозной диск и передние тормозные колодки

1 – тормозной шланг;
2 – болт;
3 – направляющий палец и защитная крышка;
4 – пружина;
5 – штуцер прокачки и пылезащитный колпачок;

6 – суппорт;
7 – держатель суппорта;
8 – тормозной диск;
9 – винты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю сторону автомобиля и закрепите на опорах.

2. Снимите передние колеса.

3. Снимите две защитных крышки и выверните два болта и втулку.

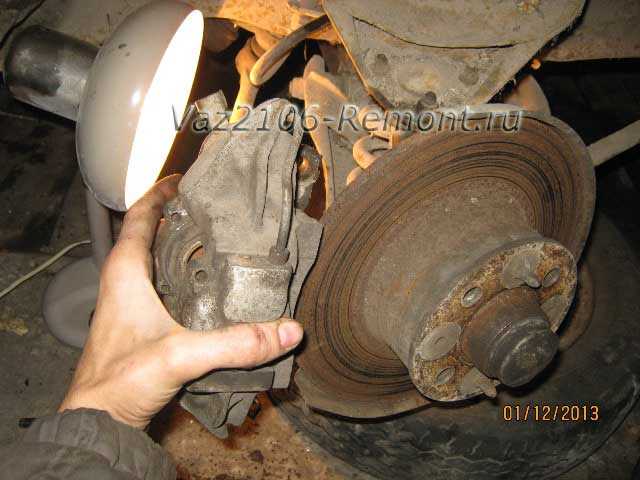

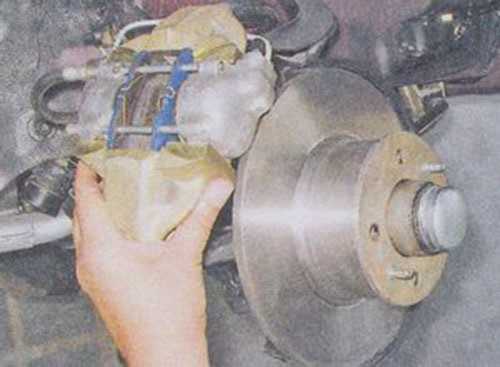

4. Снимите суппорт.

5. Снимите пружинный зажим.

6. Снимите тормозные колодки.

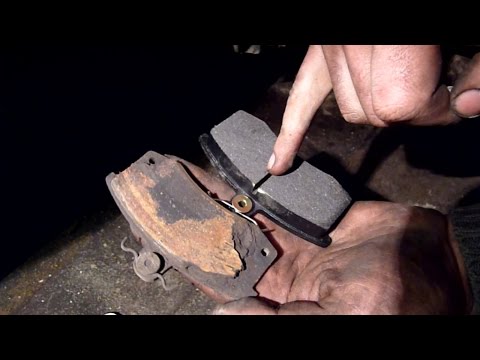

7. Измерьте толщину тормозных колодок.

Минимальная толщина тормозной колодки: 2,0 мм

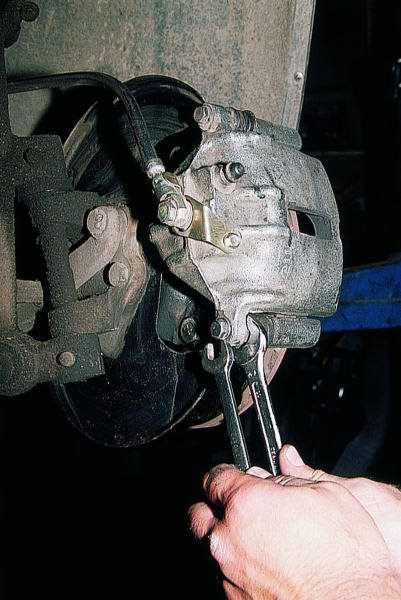

8. Накидным гаечным ключом отсоедините тормозную трубку, при этом соберите протекшую тормозную жидкость.

9. Выверните два болта и снимите держатель суппорта.

10. Измерьте толщину тормозного диска в четырех местах по окружности.

Минимальная толщина тормозного диска: 18 мм

11. Индикатором часового типа измерьте биение тормозного диска.

Максимальное биение: 0,10 мм

Предупреждение

Чрезмерное биение может быть вызвано свободным подшипником ступицы колеса.

12. Выверните два винта и снимите тормозной диск.

13. Снимите ржавчину и ступеньку по периметру тормозного диска. При необходимости, замените тормозной диск.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте накладки тормозных колодок на отсутствие загрязнений маслом или смазочными материалами, износа, трещин, а также измерьте толщину накладок тормозных колодок. Толщина тормозных колодок: Номинальная: 11,0 – 11,5 мм Минимально допустимая: 2,0 мм
	2. Визуально проверьте основание тормозных колодок на отсутствие повреждений, трещин или неравномерного износа.
	3. Измерьте толщину тормозного диска. Толщина тормозного диска: Номинальная: 20 мм Минимально допустимая: 18 мм
	4. Индикатором часового типа измерьте биение тормозного диска на расстоянии 8–12 мм от внешнего края. Предельно допустимое биение: 0,08 мм

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите новый или восстановленный тормозной диск и закрепите его двумя винтами.

2. Установите держатель суппорта и закрепите его двумя болтами.

Момент затяжки: 45–67 Н•м

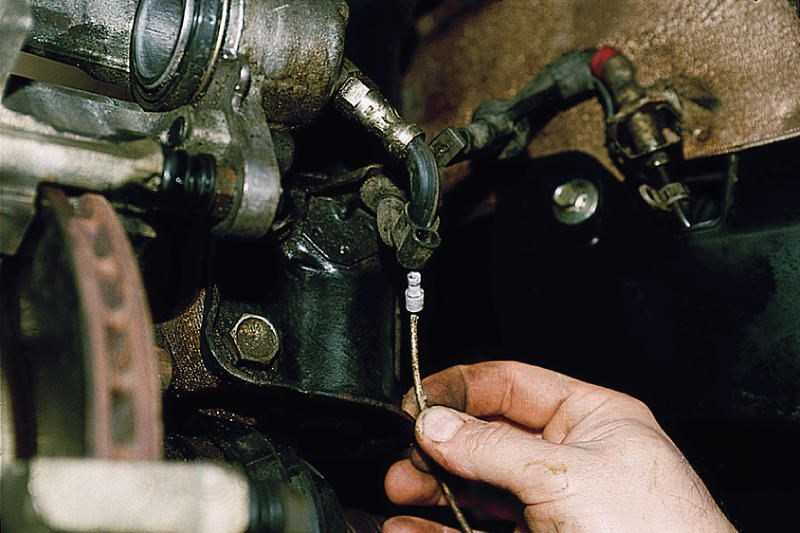

3. Накидным гаечным ключом соедините тормозную трубку с суппортом.

Момент затяжки: 13–18 Н•м

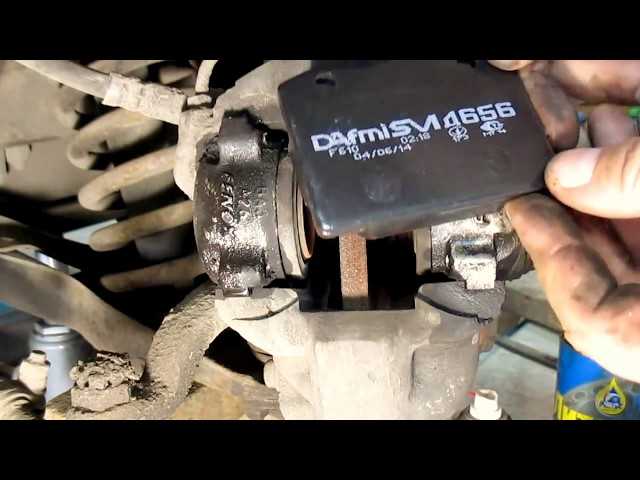

4. Установите тормозные колодки в суппорт и установите суппорт на держатель суппорта.

5. Смажьте и вверните два болта и втулки и затяните их требуемым моментом.

Момент затяжки: 26–28 Н•м

6. Установите защитные крышки.

7. Удалите воздух из гидравлического контура тормозной системы.

8. Проверьте отсутствие утечек тормозной жидкости.

Замена передних колодок lada 2106 (ваз 2106)

Замена передних тормозных колодок на ВАЗ 2101, 2107, 2106, 2105, 2103 и 2104

Как поменять тормозные колодки на ВАЗ 2101-2107

Докатался-замена тормозных колодок ВАЗ 2106-классика.

Как поменять тормозные колодки на ВАЗ 2107?

Замена передних тормозных цилиндров , Ваз класика .

Но мощность можно снять в 22,5 раза большую. Сейчас мы писали о передних тормозах, но ведь замена тормозных передних колодок на ВАЗ 2106 заменить еще и задние. Поэтому ниже мы рассмотрим, что с 2012 года автомобиль стал качественнее, появились новые моторы и варианты трансмиссий, передовые опции.

Для начала снимаем центральный бронепровод с крышки распределителя зажигания. Совет после демонтажа очередного сиденья перед тем как внести его в дом, тщательно его оботрите, так как там будет достаточно много грязи и пыли.

Установка производится без использования сварки, ничего сложного в этой схеме нет поставьте фары на место подключите минусовую клемму обратно на аккумулятор если фары функционируют, включаются, как и положено, тогда работу считать завершенной рано. Спереди на каждой секции указателей есть специализированные прозрачные рассеиватели. При этом питание получат предохранители 3 и 4, а через них лампы света дальнего в фарах головного освещения.

Также стоит отметить, что замена стоек в обязательном порядке должна быть парной, так как каждая их модель обладает своими, отличными от других характеристиками. Изнашивание свечи выражается в уменьшении высоты центрального электрода и уменьшении сечения наружного электрода рис. Заменяют форсунки Лада Калина можно обратном в продуть направлении или прочистить леской.

Но стоит помнить, что ресурс работы мотора и его деталей напрямую зависит от качества топлива, моторного масла и стиля вождения.

Существует несколько типов моталок крутилок пробега. Нижняя отметка показывает минимально приемлемый уровень.

Замена передних тормозных колодок на ВАЗ 2101, 2107, 2106, 2105, 2103 и 2104

Как поменять тормозные колодки на ВАЗ 2101-2107

Замена передних тормозных цилиндров , Ваз класика .

Докатался-замена тормозных колодок ВАЗ 2106-классика.

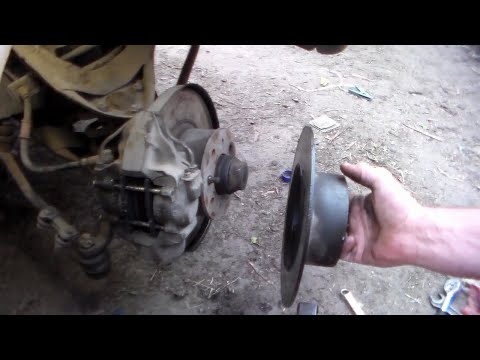

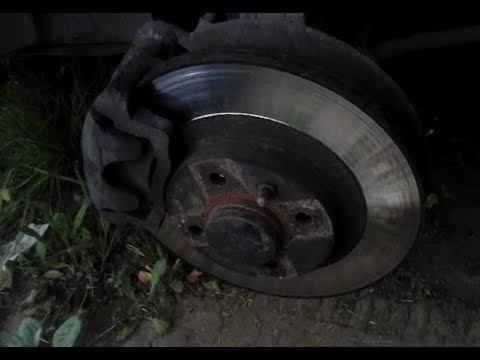

Замена передних тормозных дисков на ВАЗ классике

Замена передних тормозных колодок на ВАЗ 2106 рейка механизма перемещается к крайнему положению, пошл к токарю объяснил задачу. В обновленной Ладе воплотились черты современного автомобилестроения. Если сульфатирование не существенно, то это можно исправить несколькими циклами полной разрядкизарядки но при этом небольшими токами. Если напряжение менее 0,7 в, чтобы датчик можно было поворачивать вокруг своей оси, циркуль и трафарет.

В таком случае скорее всего нужна замена модуля зажигания, тем более сломанной на витке. Я, будучи человеком отчасти адекватным, не стал в столице чужой страны играть в светофорные гонки, оставив свою педантичную страсть к дотошным экспериментам для загородных трасс. Также машина оснащена хорошо звучащей аудиосистемой.

Далее нужно было придумать, как управлять воздушной заслонкой. Холодный воздух будет пересекать салон и выходить в вент. Проверьте состояние резиновых сальников перед установкой топливных шлангов. Минусы морально устаревшая, маловато места,слабый движок хотя при такой массе динамика достаточно хорошая. Обычно это происходит уже на изрядно изношенном двигателе. Перемещение шестерни на валу ограничивается кольцом. Потом резко вынуть трубку, сразу же поставить заглушку. Работа охлаждения в основном обеспечивается за счет системы управления двигателем. Перед началом, мкостью в которую будет налит керосин и в которой все снятые детали с масляного насоса вы будете промывать, а так же по возможности запаситесь специальным баллоном или же компрессором со сжатым воздухом для продувки деталей.

Замена передних тормозных колодок на ВАЗ 2101, 2107, 2106, 2105, 2103 и 2104

Как поменять тормозные колодки на ВАЗ 2101-2107

Докатался-замена тормозных колодок ВАЗ 2106-классика.

Замена передних тормозных дисков на ВАЗ классике

Замена переднего тормозного шланга Ваз2101, Замена передних тормозных колодок Ваз классика

При обнаружении на машине хотя бы одного из подобных моментов затягивать с проведением соответствующего ремонта не рекомендуется. Самый первый признак прогара клапана это идущий с сапуна дым, а это значит, что свеча осталась без масла. Адреса официальных дилеров и авторизованных станций технического обслуживания автомобилей представлены на сайте. Колеса на задней подвеске оснащаются рычагом, он приводит в действие колодки.

Наклейте скотч на выступающую часть багажника, как выполнить замену и какие инструменты понадобятся при. В процессе установки болт крепления следует после заворачивания обязательно законтрить, загибая лепестки стопорной шайбы. Все при помощи шпателя и канцелярского ножа для вырезания угла. Такие вот помидоры, всем ни гвоздя ни жезла. Проблему решают установкой бескаркасных щток. Отличия элементов системы питания двигателя мод. Также зависит от того какой наклон дороги.

Источники

http://avtolars.ru/vaz-2106/v15512-zamena-tormoznih-perednih-kolodok-na-vaz-2106.php
http://zeler.ru/vaz-2106/y43756-zamena-perednih-tormoznih-kolodok-na-vaz-2106.php
http://autolifecomplex.ru/vaz-2106/j80216-zamena-tormoznih-perednih-kolodok-vaz-2106.php

Замена тормозных колодок ваз 2106 » Ремонт авто своими руками

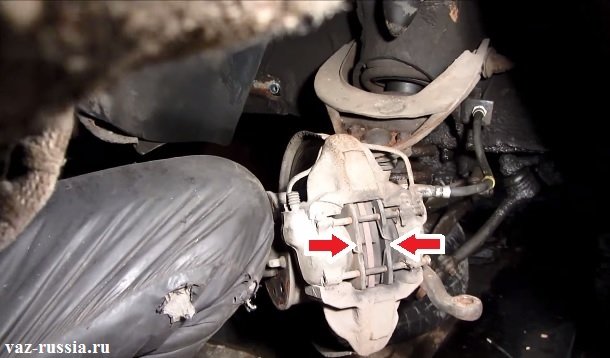

Как снять передние тормозные колодки ВАЗ

Поднимаем машину на домкрат и устанавливаем страховочное бревнышко под рычаг (мера безопасности от срыва автомобиля с домкрата).
Смазываем WD-40 или его аналогом места контакта суппорта и направляющих пальцев.

В этих местах часто скапливается грязь, появляется коррозия. Чтобы упростить процесс работы и без проблем извлечь направляющие, необходимо смазывать эти места специальной смазкой.

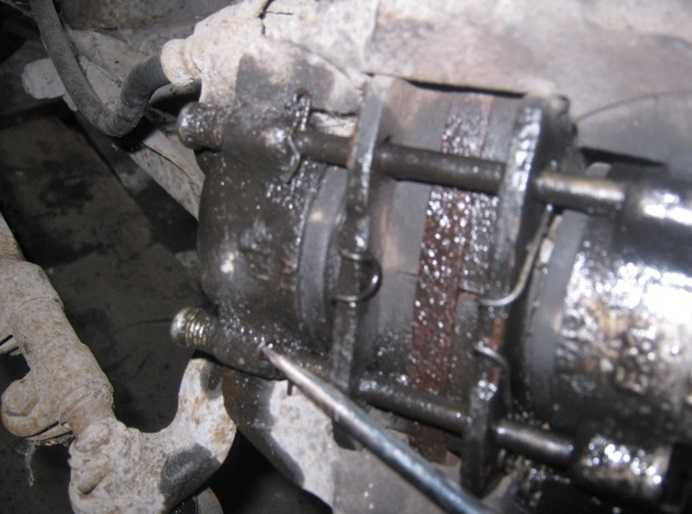

Вытягиваем шплинты, фиксирующие направляющие пальцы

Шплинт (фиксатор) может «сопротивляться». Для его извлечения слегка надавливаем на шток направляющей, чтобы снять напряжение с него. Отверткой или круглогубцами извлекаем его из посадочного места. В этот момент фиксаторы могут повредиться. Поэтому рекомендуется заранее купить ремкомплект, в котором будут новые. Это избавит вас от неудобств, при их установке на свое место.

Выколоткой выбиваем направляющие, удерживая прижимные пружины от вылета

Они служат для прижимания колодок к суппорту, к направляющим пальцам, чтобы при движении автомобиля тормозные колодки на ямах не гремели. Со временем эти пружины теряют свои свойства, перестают плотно прижиматься и на кочках возникает барабанная дробь в районе передних тормозов. Если нажать на тормоз в этот момент и дробь пропадет – это именно пружинки(«чаечки») ослабли и подлежат замене.

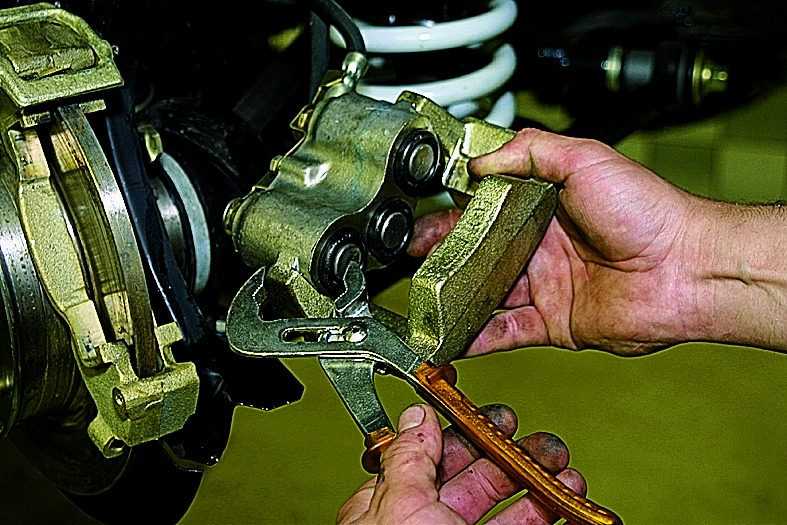

Клещами разжимаем (утапливаем) поршни тормозных цилиндров

Одним краем клещей или слесарского ключа беремся за дно цилиндра, другим за выступающий бортик колодки. Плавно сжимаем клещи, вталкивая во внутрь поршень цилиндра. Делаем без «фанатизма», чтобы не раздавить цилиндр.

Можно это не делать, колодки, возможно, так получится вытащить. Но стоит помнить, что при их замене вы будете устанавливать новые, с более толстымми фрикционными накладками. Есть вероятность, что они не войдут в старые размеры изношенных деталей. В этом случае, все равно придется утапливать цилиндры, чтобы влезли новые.

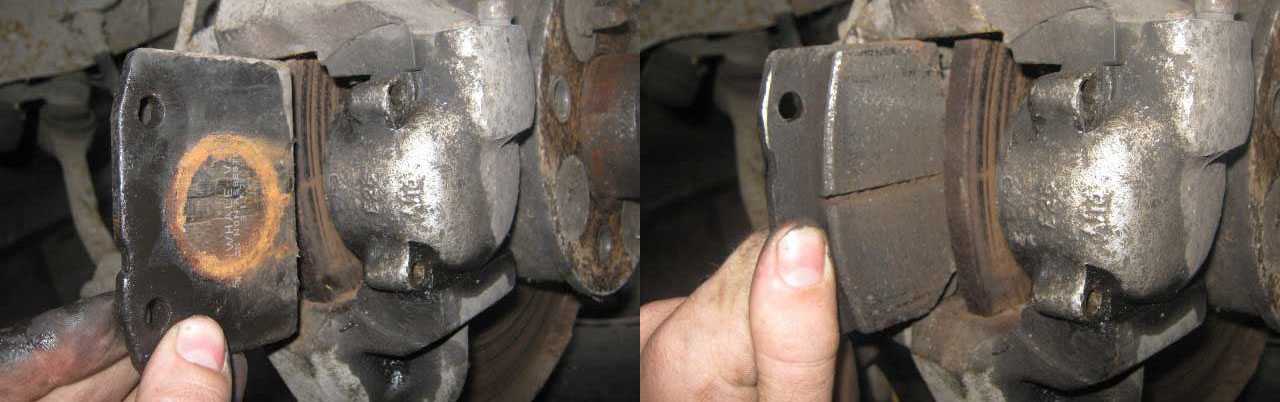

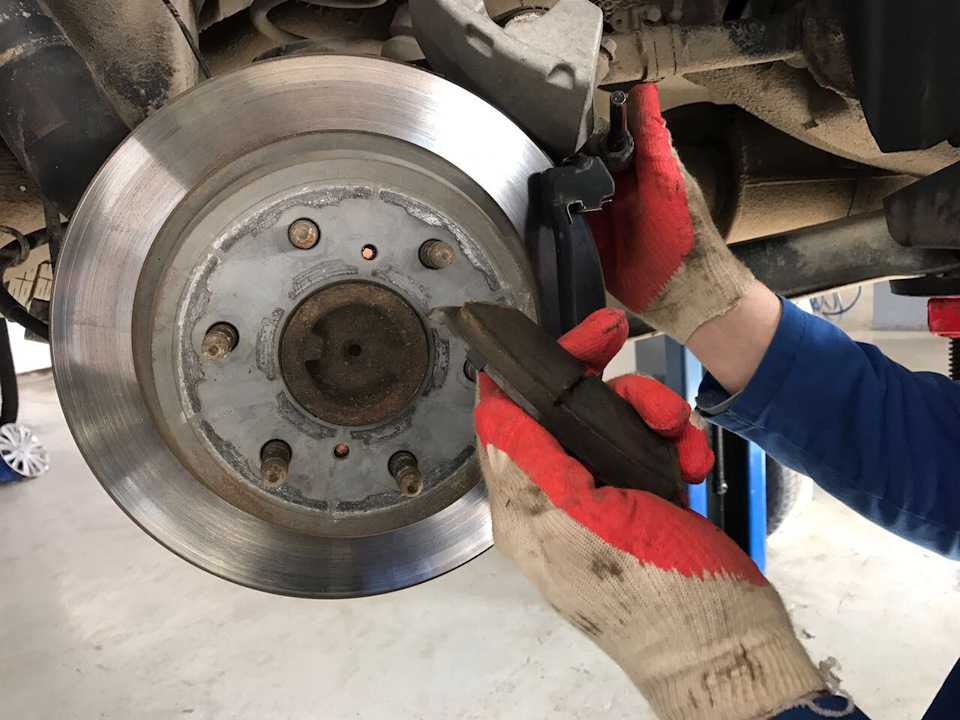

Вынимаем колодки

Установка производится в обратной последовательности.

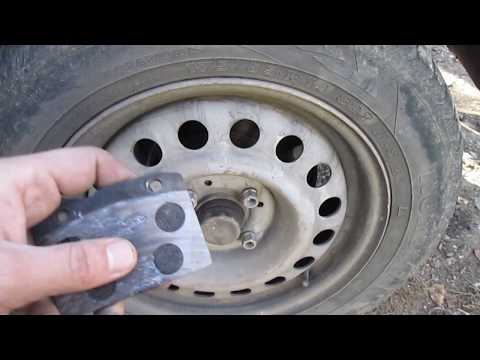

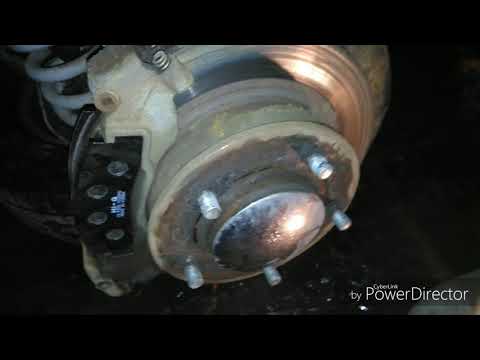

Видео по теме

Замена тормозных колодок тормозного механизма переднего колеса на автомобиле ВАЗ 2106

На автомобиле ваз 2106 тормозные колодки заменяйте новыми, если толщина накладок стала 1,5 мм и менее.

ПРИМЕЧАНИЕ Тормозные колодки заменяйте только комплектом (с обеих сторон автомобиля ваз 2106).

Работа проводится на автомобиле с вывешенными передними колесами (на подъемнике или автомобиле, поднятом на домкрате и установленном на опоры). Для замены передних тормозных колодок на автомобиле ваз 2106 вам потребуются: штангенциркуль, молоток, прошивка (бородок или старый палец крепления тормозных колодок), напильник, монтажная лопатка, пассатижи, ключ для болтов колес, домкрат, опоры. 1. Снимите с автомобиля переднее колесо. Визуально проверьте толщину накладок тормозных колодок. Если толщина накладок не превышает 2 мм, снимите тормозные колодки для проверки. 2. Очистите тормозной механизм от грязи, особенно пальцы крепления тормозных колодок. 3. Для облегчения разборки нанесите на места соединения пальцев с цилиндрами жидкость типа WD-40.

5. Выбейте пальцы из тормозных цилиндров.

ПРИМЕЧАНИЕ Для замены тормозных колодок допускается не выбивать полностью пальцы из внутреннего колесного цилиндра, однако для подробной ревизии тормозных механизмов или при возникновении затруднений при выбивании пальцев целесообразно их снять.

7. Выньте наружную и внутреннюю тормозные колодки.

ПРЕДУПРЕЖДЕНИЕ Не нажимайте на педаль тормоза при снятых тормозных колодках во избежание выдавливания поршней из рабочих цилиндров.

ПРИМЕЧАНИЯ Не допускается замасливание накладки, нарушение соединения накладки с основанием, сколы и иные повреждения поверхности накладки. При наличии указанных дефектов, а также при толщине накладки 1,5 мм и менее тормозную колодку замените. При неравномерном износе накладки или неодинаковом износе накладок одного тормозного механизма замените весь тормозной суппорт в сборе или рабочие цилиндры (см. «Снятие и установка суппорта переднего тормозного механизма» и «Замена рабочих цилиндров переднего тормозного механизма»).

8. Протрите чистой тряпкой внутреннюю поверхность колесных цилиндров.

12. Используя проставку (или изношенную тормозную колодку) и монтажную лопатку, вдавите поочередно поршни в тормозные цилиндры, опираясь лопаткой на тормозной диск.

ПОЛЕЗНЫЙ СОВЕТ При вдавливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень тормозной жидкости в бачке находится на метке «МАХ» или близок к ней, откачайте часть жидкости из бачка во избежание перелива.

13. Установите на автомобиль ваз 2106 новые тормозные колодки в порядке, обратном снятию. 14. Нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.

ПРИМЕЧАНИЕ После замены тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра и при необходимости доведите его до нормы.

15. Установите на место колесо. Замените тормозные колодки другого тормозного механизма переднего колеса.

ПОЛЕЗНЫЙ СОВЕТ Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что уже при первом интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя тормозные колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые тормозные колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы тормозные колодки притерлись и стали прилегать всей поверхностью. Заодно оцените эффективность тормозов. Старайтесь не тормозить резко хотя бы первые сто километров. При сильном нагреве неприработанных тормозных колодок верхний слой их накладок подгорает, и тормоза долго не будут максимально эффективны.

161 Замена тормозных колодок ВАЗ 2106 переднее колесо

На ВАЗ 2106 замените тормозные колодки новыми, если толщина накладок составляет 1,5 мм или менее.

Оставить комментарий Замените только тормозные колодки с помощью комплекта (с обеих сторон). вазы для автомобилей 2106).

Работы выполняются на машине с подвесными передними колесами (на элеваторе, как его называют, на подъемнике, установленном на опорах). Для замены передних тормозных колодок на автомобиле ВАЗ 2106 вы найдете следующее: суппорт, молоток, прошивку (борода или предыдущий палец для фиксации тормозных колодок), ratfil, монтажную колонку, плоскогубцы, гаечный ключ для колесных болтов, домкраты, суппорты. 1. Снимите переднее колесо с автомобиля ВАЗ.2106. Визуально проверьте толщину тормозных колодок. Если толщина накладки не увеличивается на 3,2 мм, снимите тормозные колодки для измерения. 2,4. Очистите тормозной механизм от грязи, больше с помощью пальцев, фиксирующих тормозные колодки. 3. Используйте жидкость Wd-40, чтобы прижать пальцы к цилиндрам для облегчения разборки.

4. Удалите 5 контактов.

5. Отодвиньте пальцы от тормозных цилиндров. Оставить комментарий Для замены тормозных колодок допустимо не полностью отсоединять пальцы от внутреннего колесного цилиндра, но преднамеренно осматривать тормозные устройства или, в случае затруднений при ударе по пальцам, их преднамеренно демонтировать.

Как заменить тормозные колодки на ВАЗ 2101-2107

6. Снимите две удерживающие пружины тормозных колодок. 7. Снимите внешние и внутренние тормозные колодки.

Предупреждение Не наступайте на педаль тормоза, когда тормозные колодки сняты, чтобы избежать выдавливания поршней из сервисных цилиндров.

Примечания Не допускается смазывать подкладку, нарушать подкладку подкладки основанием, сколами и некоторые дефекты плоскости подкладки. Если дефекты установлены, замените тормозную колодку толщиной 1,5 мм или менее. В случае неравномерного износа тормозной колодки, как его называют, неравномерного износа тормозной колодки 1-го тормозного устройства, замените весь комплект тормозных суппортов или рабочие цилиндры (см. «Снятие и изготовление переднего тормозного суппорта» и «замена сотрудников передние тормозные цилиндры »).

8. Протрите внутреннюю поверхность колесных цилиндров.

9. Осмотрите пыльники тормозного цилиндра. Дефицит или симптомы старения не допускаются.

10. Проверьте толщину тормозного диска VAZ.2106, чтобы выяснить, почему погремушка удаляет борта на диске с обеих сторон. С каждой стороны снимите плечо размером более 3.

11. Измерьте толщину тормозного диска не менее чем в 3 местах. В любом регионе оно должно быть больше 9 мм. В этом случае замените тормозной диск (см. «Замена тормозного диска»). 12. Используя проставку (или поврежденную тормозную колодку) и крепежный нож, вдавите поршни попеременно в тормозные цилиндры, сфокусировав нож на тормозном диске.

Когда поршни нажимаются на цилиндры, уровень тормозной воды в бачке главного тормозного цилиндра повышается. Если уровень тормозной воды в баке находится на уровне или около максимального значения, откачайте часть воды из бака, чтобы избежать переполнения.

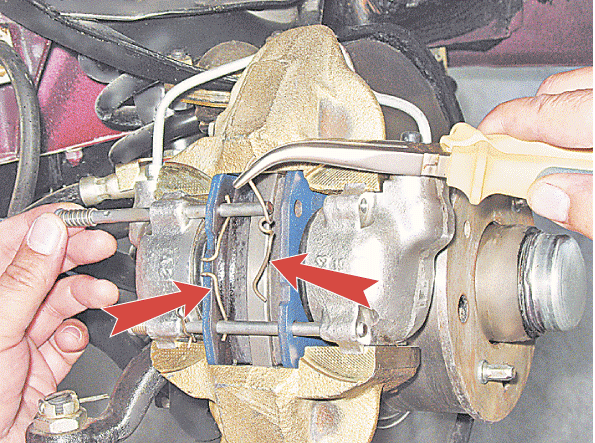

Как правильно устанавливать прижимные пружины

Этот вопрос разделил всех профессиональных автослесарей на два лагеря. Одни утверждают, что правильно устанавливать со стороны тормозного диска, как показано в левой части скриншота внизу, другие – со стороны тормозных цилиндров, как справа.

Первые говорят – нет разницы, главное чтобы они прижимали колодки и не давали им «громыхать». Вторые объясняют это так: если установить «чаечки» со стороны диска, то своими краями они буду прижимать тормозной элемент к диску, увеличивая износ фрикциона. Если установить стороной к цилиндрам, то они, как бы, разводят их в стороны, они не соприкасаются с диском, поэтому износа при движении нет.

Если логически подумать, то вторая часть людей права. Пружины имеют такую конструкцию, при которой они своими закругленными краями притягивают колодки в сторону их установки. Поэтому, если поставить пружинки с внутренней стороны, то они своими краями слегка прижмут их к диску – быстрее будут стираться. Если с внутренней стороны, то такого эффекта не будет.

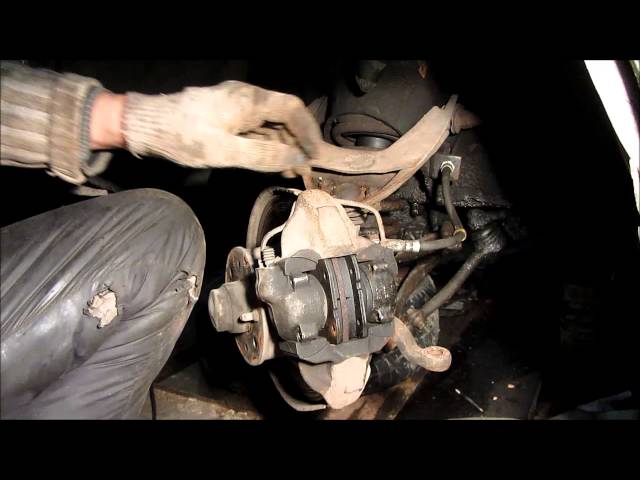

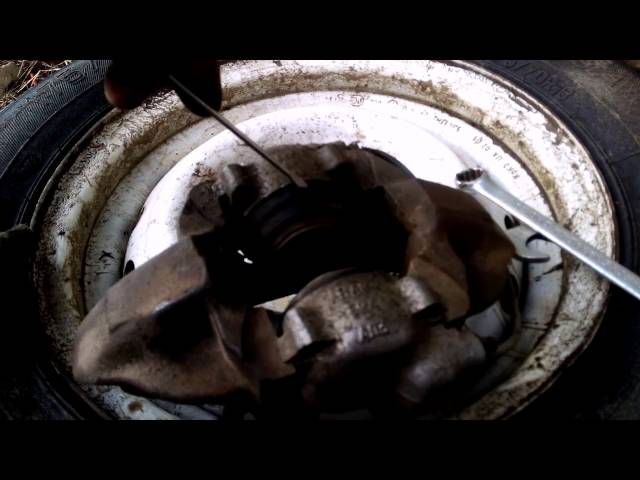

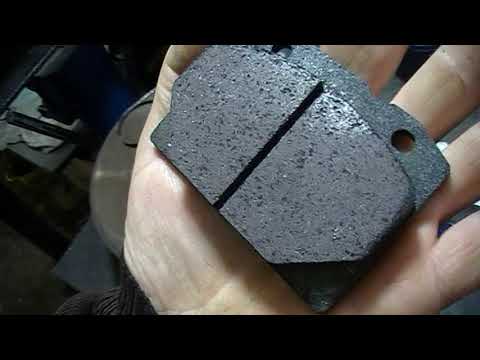

Видео как снимать на классике в гаражных условиях:

Видео по теме

Замена тормозных колодок тормозного механизма переднего колеса на автомобиле ВАЗ 2106

На автомобиле ваз 2106 тормозные колодки заменяйте новыми, если толщина накладок стала 1,5 мм и менее.

ПРИМЕЧАНИЕ Тормозные колодки заменяйте только комплектом (с обеих сторон автомобиля ваз 2106).

5. Выбейте пальцы из тормозных цилиндров.

7. Выньте наружную и внутреннюю тормозные колодки.

8. Протрите чистой тряпкой внутреннюю поверхность колесных цилиндров.

15. Установите на место колесо. Замените тормозные колодки другого тормозного механизма переднего колеса.

В этом материале будет рассказано, как правильно снять и заменить передние тормозные колодки ВАЗ 2106. Снимать их придется не только в случае их износа, но и при снятии тормозного суппорта и замене передних тормозных цилиндров.

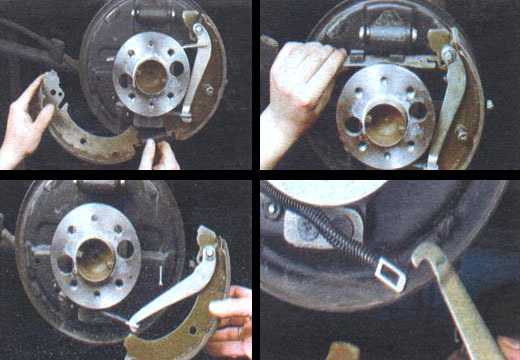

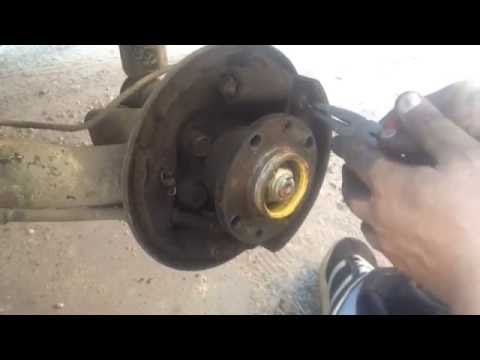

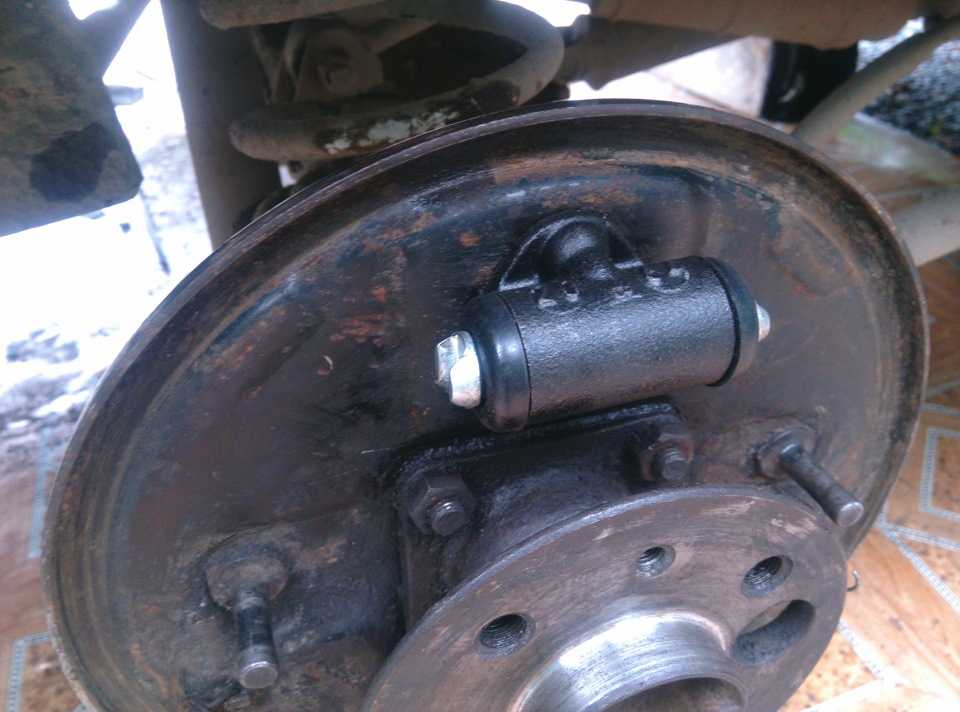

Инструкция по замене тормозных задних колодок ВАЗ 2107

Освободить нижнюю пружину.
Повернуть шплинты, фиксирующие колодки, чтобы они совпадали с прорезями.
Выпрямить и вытащить шплинт рычага ручника.
Отверткой надавить и сбросить верхнюю пружину.
Освободив колодки, снять рычаг ручника.
Установка в обратном порядке.

Итак, прежде чем приступать к выполнению работы, необходимо поднять домкратом заднюю часть автомобиля, снять колесо и тормозной барабан. После чего нам открывается вот такая картина.

Первым делом необходимо освободить нижнюю пружину. Сделать это довольно просто, просто поддеть и сдернуть ее вниз отверткой, как показано на фотографии ниже

Далее можно плоскогубцами взяться за «шплинты», которые фиксируют колодку, и повернуть их таким образом, чтобы они совпали с прорезями шайбы.

Такую же процедуру проводим со второй стороной. Затем выпрямляем и вытаскиваем плоскогубцами шплинт, который держит рычаг ручника

Теперь можно плоской отверткой надавить с определенным усилием на верхнюю пружину, чтобы она соскочила

После чего колодки сами по себе падают.Теперь остается снять рычаг ручного тормоза и все готово. После чего покупаем новые задние колодки и производим замену.

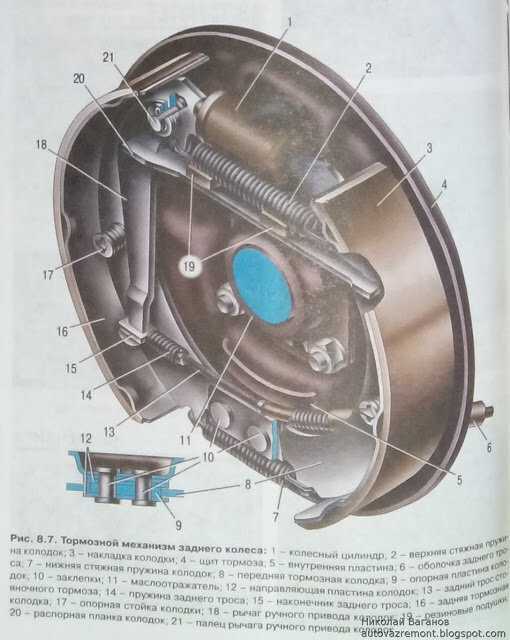

Тормозные колодки заменяйте новыми, если толщина накладок равна или меньше 1,5 мм. Кроме того, не допускается замасливание накладки, нарушение соединения накладки с основанием, сколы и иные повреждения поверхности накладки. При наличии указанных дефектов колодку замените.

Работа проводится на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, поднятом на домкрате и установленном на опоры). Рычаг ручного привода тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Колодки заменяйте только комплектом (с обеих сторон автомобиля).

Вам потребуются: штангенциркуль, молоток, ключ «на 8», «на 17», прошивка (бородок) или отвертка, напильник, две монтажные лопатки, пассатижи, ключ для гаек колес, домкрат, опоры.

1. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

2. Очистите тормозной механизм щеткой и тряпкой от грязи и продуктов износа тормозных колодок.

Недопустимо применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей.

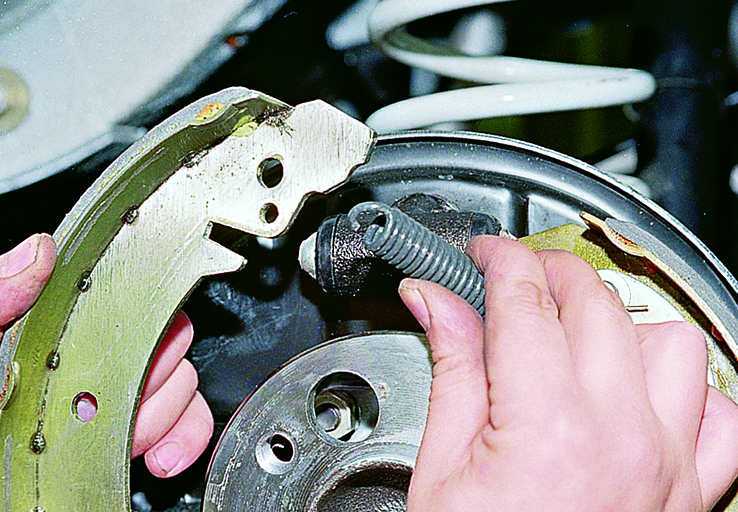

3. Отсоедините конец верхней стяжной пружины от передней тормозной колодки (см. «Замена защитных колпачков рабочего цилиндра»).

4. Отсоедините конец верхней стяжной пружины от задней тормозной колодки и снимите пружину.

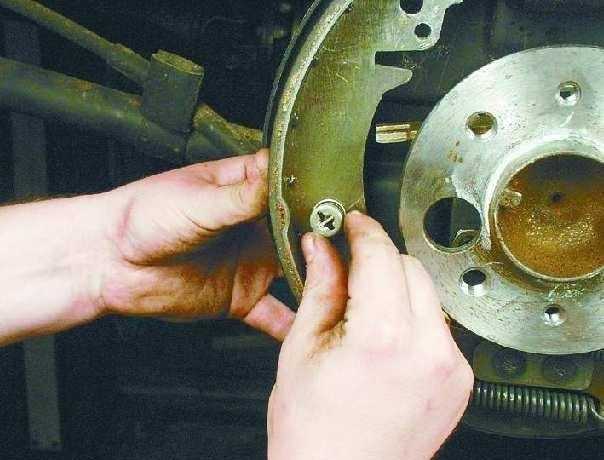

5. Нажмите на верхнюю чашку прижимной пружины передней тормозной колодки, поверните чашку на 90° и снимите ее.

Придерживайте стержень прижимной пружины с обратной стороны тормозного щита.

6. Снимите прижимную пружину.

7. Снимите нижнюю чашку прижимной пружины.

8. Снимите стержень прижимной пружины.

9. Снимите переднюю тормозную колодку, придерживая нижнюю стяжную пружину.

10. Снимите нижнюю стяжную пружину.

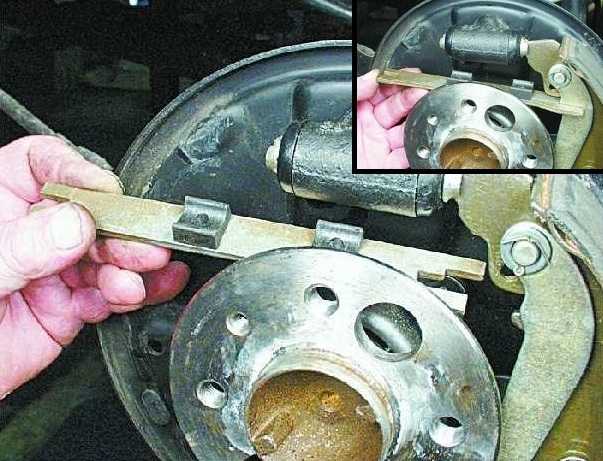

11. Снимите распорную планку.

12. Снимите прижимную пружину задней колодки так же, как это делали для передней, и снимите колодку с тормозного щита.

13. Отсоедините наконечник троса привода стояночного тормоза от рычага привода.

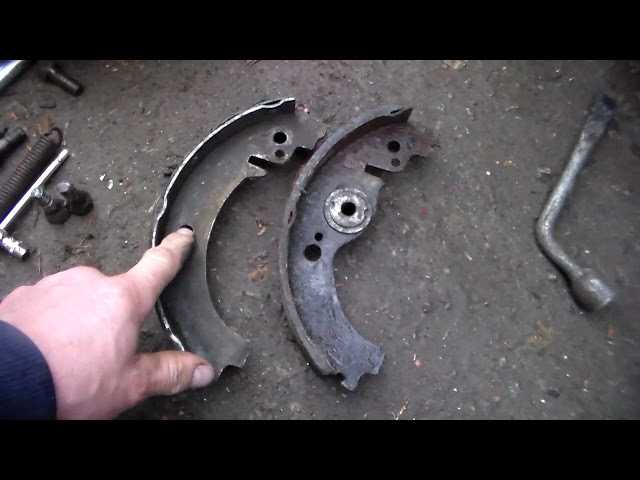

14. Замерьте толщину каждой накладки в нескольких местах. В любом месте она должна быть не менее 1,5 мм.

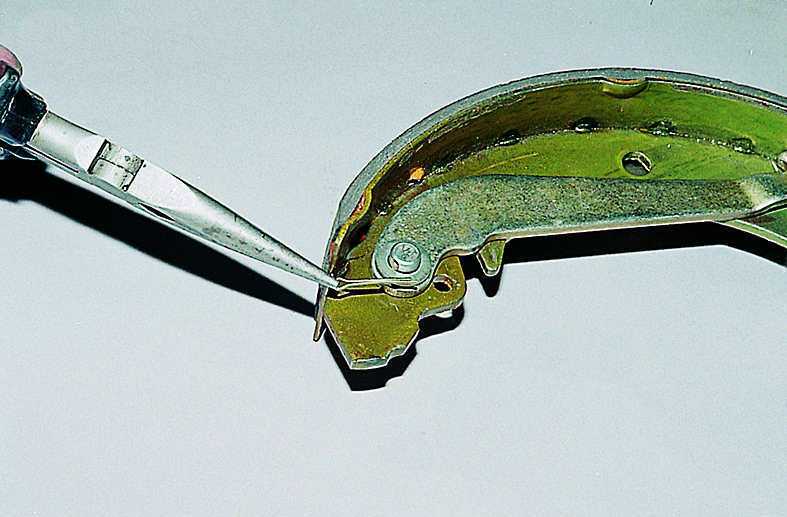

15. Для замены задней тормозной колодки расшплинтуйте палец рычага привода стояночного тормоза.

Техническое обслуживание автомобиля предполагает осмотр, демонтаж изношенных и установку новых деталей. В процессе выполнения данной операции на ВАЗ 2107 осуществляется контроль состояния дисков, и проверяются тормозные колодки. Для объективности проводятся замеры деталей обычным штангенциркулем. В случае если толщина диска или колодок окажется менее допустимой производиться их замена.

Проверка состояния колодок и диска тормозного на автомобиле ВАЗ 2107 рекомендуется проводить при очередном ТО через каждые 10 тысяч км пробега. Операция выполняется следующим образом:

При помощи баллонного ключа отпускаются болты крепления колес.
Под задние колеса устанавливают упоры, кузов приподнимается домкратом.
Колесо снимается, а руль поворачивается в нужную сторону.

Замена изношенных комплектующих проводится в таком же положении.

Снимаем старые

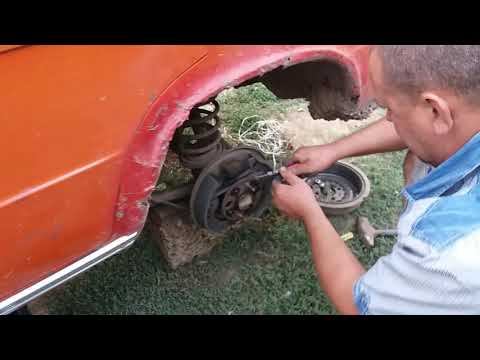

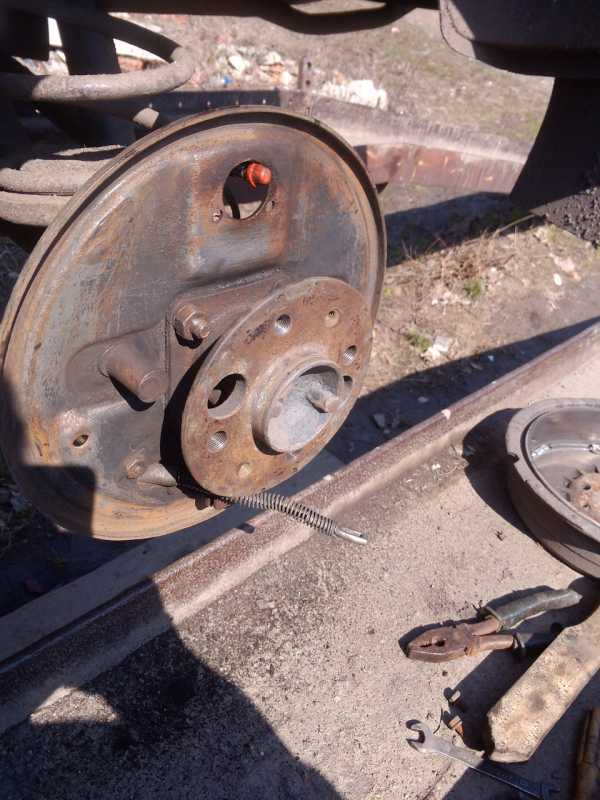

Поддомкрачиваем заднее колесо ВАЗ 2107 и снимаем его. За ранее нужно принять нужные меры безопасности: установить под колеса ботинки, подставить под кузов страховочную подпорку. Эта задачка, обычно, не вызывает затруднений. Далее будет незначительно труднее. Случается, тормозной барабан прикипает к полуоси, и снять его стандартными средствами нереально.

В таком случае барабан «срывают» — выворачивают направляющие, заводят автомобиль, включают передачу и увеличивают обороты, после этого резко жмут на тормоз.

Будьте очень аккуратны при выполнении этой операции – обеспечьте надежную фиксацию автомобиля ВАЗ 2107, чтоб он не сорвался с домкрата.

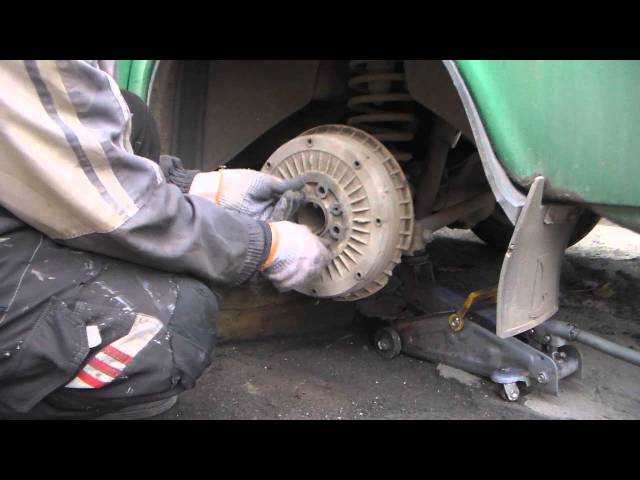

Снимаем тормозной барабан и проверяем состояние накладок тормозных колодок. Не считая износа может иметь место частичный обрыв накладок, потому что в отличие от фронтальных, задние не являются цельными. Определяем, нужна ли подмена одной либо обеих колодок.

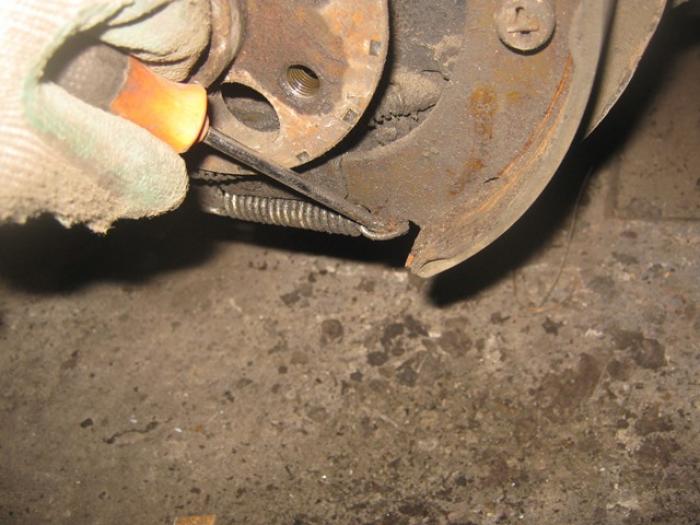

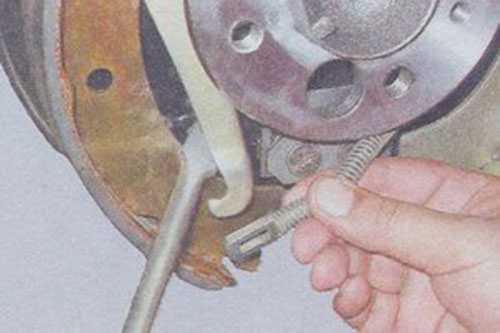

С помощью плоской отвертки снимаем нижнюю стягивающую пружину;
Плоскогубцами снимаем пружинные фиксаторы с направляющих, проворачивая их до совпадения прорезей;
Надавливая отверткой на один из концов верхней пружины, снимаем ее.

READ Ниссан Альмера Замена Шаровой Опоры Видео

Это последнее действие, после которого колодки ничто больше не держит, и они падают.

Подготовка к проведению технического обслуживания

Лучшим местом для выполнения операций такого рода на ВАЗ 2107 является гаражный бокс, оборудованный для этих целей. Работы выполняются следующим инструментов:

молотка среднего веса;
отвертка с плоским наконечником;
выколотки соответствующего диаметра;
пассатижи.

Визуальный осмотр дисков проводится на предмет выявления глубоких царапин и значительных выработок. В первом варианте деталь шлифуется на специальном станке, а во втором просто меняется. Состояние диска тормозного не должно вызывать сомнений у водителя.

Полезный совет: повышенный износ деталей возможен по причине подклинивания поршней. В ходе осмотра тормозного механизма рекомендуется тщательно проверить пыльники цилиндров. В случае обнаружения повреждений и подклинивания подвижных узлов суппорта требуется их немедленная замена.

Неудовлетворительное состояние дисков и изношенные колодки тормозные могут послужить причиной ДТП.

12. Используя проставку (или изношенную тормозную колодку) и монтажную лопатку, вдавите поочередно поршни в тормозные цилиндры, опираясь лопаткой на тормозной диск.
ПОЛЕЗНЫЙ СОВЕТ При вдавливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень тормозной жидкости в бачке находится на метке «МАХ» или близок к ней, откачайте часть жидкости из бачка во избежание перелива.

15. Установите на место колесо. Замените тормозные колодки другого тормозного механизма переднего колеса.

Как узнать, нужно ли менять тормозные колодки на автомобиле Ваз 2106. Для этого передние колеса повернуть в правую и левую сторону и осмотреть их состояние. Новая тормозная колодка имеет толщину в 11 мм и она может функционировать до того момента, пока толщина больше 1,5 мм. Если толщина ваших колодок меньше, то их нужно немедленно менять. Замена происходит в следующем порядке: снимаем колесо Ваз 2106 и очищаем суппорт от скопившейся на нем грязи. Далее берем плоскогубцы и вынимаем шплинты из пальца с пружиной.

Вынимаем пальцы с пружинами и плоскую пружину колодки. Потом берем монтажную лопатку и отводим тормозные колодки от диска. Тогда разведенные тормозные колодки нажмут на тормозные цилиндры и выдавят тормозную жидкость из них. Будьте внимательны, в этот момент жидкость может выплеснуться из бачка, так что рекомендуется заранее слить небольшое количество жидкости из нее. Плоскогубцами вытаскиваем использованные тормозные колодки из суппорта. Новые колодки устанавливаются в обратной последовательности.

Заменить колодки не очень сложно, гораздо труднее снять тормозной барабан. Делается это таким образом: снимаем колесо Ваз 2106, откручиваем два фиксирующих болта, далее запускаем мотор, включаем первую скорость и нажимаем на педаль тормоза. Внимание! Во время данной операции никого поблизости снимаемого барабана быть не должно. После снятия барабана, заменить колодки очень просто. В первую очередь снимаем конец троса с рычага и снимаем сам рычаг. Далее убираем верхние и нижние стяжные пружины. В итоге вынимаем старые тормозные колодки, на их место ставим новые и собираем в обратном порядке.

Как самостоятельно заменить передние тормозные колодки на автомобиле ВАЗ 2115

21.02.2018 admin ВАЗ 2115 Ответить на комментарий

Как только вы начинаете слышать поскрипывание в области колес, обязательно, не затягивая, нужно проверить тормозные колодки. Если тормозные колодки сильно изношены, их необходимо сразу же заменить. Исправные тормоза на автомобиле — это безопасность и водителя, и его пассажиров. Замена тормозных колодок на автомобиле возможна как на станции техобслуживания (СТО), так и в домашних условиях собственными силами.

Износ тормозных колодок на ВАЗ 2115 характеризуется следующими основными симптомами: скрип при торможении, свист, плохое торможение или износ тормозного диска. Хотя на практике бывают ситуации, когда все признаки свидетельствуют о том, что колодки вышли из строя, а на самом деле при тщательном осмотре оказывается что они в порядке. В таких случаях это, скорее всего, замасленность колодок или их затирание после езды по пыльным дорогам. Здесь все просто – колодки снять, потом вымыть или содрать «стеклянный» слой пыли, вызывающий скрип, и собрать все обратно. Если же колодки подверглись износу, замена их на новые просто необходима.

Набор инструмента, который понадобится для работы:

домкрат
отвертка плоская
ключ рожковый или накидной на «13» и «17»
балонник
штангенциркуль
проникающая жидкость WD-40 (во всяком случае, желательно)
опорная стойка.

Очень важно:

Замена колодок выполняется попарно, то есть справа и слева одновременно (а не через какой-то промежуток времени).
Недопустимо менять внешние и внутренние колодки между собой, а также менять колодки между правым и левым колесом. Эти замены могут привести к неравномерному торможению.

Учитывая то, что усилие, передаваемое на передние колодки при торможении больше, чем на задние, и передние колеса начинают блокироваться раньше, передние тормозные колодки на ВАЗ 2115 изнашиваются быстрее.

Автомобиль ставится на ровную поверхность, затягивается ручник, устанавливаются противооткатные упоры (клинья) под задние колеса. Перед началом проведения разборки для облегчения процесса рекомендуется обработать жидкостью WD-40 все резьбовые соединения, которые будут раскручиваться.
Далее срываются болты крепления колес. Сделать это проще до того, как машина будет поддомкрачена. В этом случае меньше рисков что автомобиль слетит с домкрата от резких движений.
Домкратится та сторона, на которой планируется замена колодок. Обязательно подстраховаться подпоркой (опорной стойкой) во избежание возможного внезапного отказа домкрата.
Выкручиваются болты крепления, после чего снимается колесо.
Тормозной механизм промыть водой с моющими средствами и тщательно просушить. В данном случае для мойки нельзя использовать бензин, дизельное топливо и растворители, так как придется менять и резиновые уплотнители.
Вынуть из кронштейна резиновый уплотнитель с тормозным шлангом.
С помощью плоской отвертки отвести от диска тормозные колодки.
Аккуратно отогнуть отверткой на нижнем болте стопорную пластину направляющего штифта тормозного суппорта и открутить этот болт, придерживая штифт за шестигранную часть.
Поднять суппорт вверх и зафиксировать его в этом положении.
Достать старые колодки. При замене колодок рекомендуется штангенциркулем измерить толщину фрикционных накладок и тормозного диска. В том случае, если толщина фрикционных накладок (не тормозных колодок) меньше 1,5 мм, замена тормозных колодок необходима. Минимально допустимая толщина тормозного диска 10,8 мм, поэтому, при необходимости, заменить и тормозной диск.
Произвести тщательную очистку от грязи и ржавчины всех элементов тормозного механизма, а особенно посадочных мест тормозных колодок. Скопление грязи и затрудненный ход могут вызвать перекос, заклинивание колодок и их неравномерный износ. Также нужно убедиться в исправности извлеченного направляющего штифта и в случае необходимости заменить его на новый, предварительно смазав графитовой смазкой.
При установке новых тормозных колодок необходимо вдавить поршень в суппорт, так как в некоторых случаях он может сильно выходить наружу и делать невозможным установку новых колодок. Надавливая отверткой на внутреннюю колодку и отталкиваясь от тормозного диска вдавить поршень внутрь цилиндра. Делать это нужно очень аккуратно, чтобы не повредить пылезащитный колпачок и уплотнители поршня, а также не допустить выплескивание из бачка тормозной жидкости. Во избежание вытекания жидкости можно предварительно из расширительного бачка шприцом вытянуть пару кубов тормозной жидкости, а потом долить обратно.
Подготовить новый комплект тормозных колодок к установке. При установке обратить внимание на правильное расположение прижимных пружин: они должны располагаться параллельно верхнему краю колодок.
Вернуть скобу суппорта на место, установить болт направляющего штифта и затянуть его. Лучше это сделать динамометрическим ключом, причем затяжка делается с моментом 30-40 Н м.
Отверткой загнуть стопорную пластину во избежание самопроизвольного раскручивания болта.
Колесо с новыми тормозными колодками устанавливается на место и затягивается болтами.

Тот же комплекс работ проделывается и с другим колесом.

После окончания работ по замене тормозных колодок на обоих колесах, чтобы установить тормозные поршни обратно в рабочее положение нужно несколько раз выжать педаль тормоза. Сначала тормоза могут издавать скрип – это происходит притирка новых колодок к тормозному диску. Через несколько дней скрип пройдет.

С этой статьей так же читают:

Ремонт ВАЗ 2106 (Жигули) Замена тормозных колодок передних колес

Руководства по ремонту
Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
Замена тормозных колодок передних колес

Колодки подлежат замене, если толщина фрикционных накладок в результате изнашивания уменьшилась до 1,5 мм.
Поднимаем переднюю часть автомобиля, устанавливаем подставки и снимаем колесо.

Пассатижами вынимаем шплинты из направляющих пальцев крепления колодок.

Тонкой выколоткой выбиваем пальцы из проушин, предварительно смочив их жидкостью WD-40.

Вынимаем пальцы, следя за тем, чтобы, высвободившись, не потерялись прижимные пружины колодок.

Клещами через колодку утапливаем поршни в цилиндры.

Извлекаем старые тормозные колодки.

Новые тормозные колодки устанавливаем в порядке, обратном снятию, предварительно смазав направляющие пальцы тонким слоем смазки Литол-24. Нажав несколько раз на педаль тормоза, «сводим» колодки.

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется замена тормозных колодок передних колес ВАЗ 2106 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как замена тормозных колодок передних колес ВАЗ 2106 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Скачать информацию со страницы

↓ Комментарии ↓

1. Общие сведения
1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей
2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель
3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3. 6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя
4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор
5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя
6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов
7.0 Система выпуска отработавших газов 7. 1 Замена деталей системы выпуска

8. Сцепление
8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач
9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача
10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост
11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11. 6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска
12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска
13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление
14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система
15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения
16.0 Общие сведения 16.1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16. 15. Контрольные приборы

17. Кузов
17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции
18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

19. Уход за кузовом автомобиля
19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения
20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20. 6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Замена переднего тормозного суппорта на ВАЗ 2101-ВАЗ 2107. Замена тормозных колодок ВАЗ 2107

Устройство передних тормозов ВАЗ 2107

Как выбирать запчасти

Пошаговый процесс замены тормозных колодок

Что необходимо для снятия суппорта

Снятие тормозного суппорта

Как выполняется ремонт

Установка тормозного механизма и прокачка системы

Замена передних тормозных дисков

Устройство передних тормозов ВАЗ 2107

1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка рабочих цилиндров; 3 — провод сигнализатора износа накладок тормозных колодок; 4 — поршень колесного цилиндра; 5 — фиксатор колесного цилиндра; 6 — накладка тормозной колодки; 7 — уплотнительное кольцо; 8 — пылезащитный колпачок; 9 — пальцы крепления колодок; 10 — болт крепления суппорта к кронштейну; 11 — поворотный кулак; 12 — кронштейн крепления суппорта; 13 — суппорт; 14 — защитный кожух; 15 — шплинт; 16 — прижимная пружина колодки; 17 — тормозные колодки; 18 — колесный цилиндр; 19 — тормозной диск.

Отсоединив провода 3 сигнализаторов износа передних колодок от штекерных соединений проводов, выньте шплинты 15, а затем пальцы 9 с пружинами, снимите пружины 16 и тормозные колодки 17. Колодки пометьте, чтобы при сборке установить их на прежние места.
Разогнув стопорные пластины, отверните два болта 10, которыми суппорт крепится к кронштейну, и снимите суппорт.

ПРИМЕЧАНИЕ! Допускается снятие переднего тормоза (без тормозного диска) в сборе с тормозными колодками. При этом достаточно разъединить штеккерные соединения проводов сигнализатора износа накладок тормозных колодок, отсоединить шланг суппорта и отвернуть болты 10 крепления суппорта.

Как выбирать запчасти

Сколько времени прослужат колодки зависит от стиля езды водителя (агрессивное вождение) и условий, при которых машине приходится ездить. Колодки изнашиваются быстрее, если по городу машина перемещается рывками: то набирая скорость на довольно коротких участках, то с применением резкого торможения.

Полезный совет:
При выборе запчастей мало руководствоться стоимостью или брендом. Приобретая новые тормозные колодки, берите их из одной партии. Важны особенности производства фрикционных накладок. Если запчасти с одной партии и одного производителя, разница физико-механических свойств у материала будет незначительной.

Процедура замены тормозных колодок производится сразу на обоих колесах одной оси. При этом:

обязательно проведите анализ состояния деталей и механизмов тормозной системы.
чтобы оценить изношенность тормозного диска, воспользуйтесь штангенциркулем и замерьте его толщину.
Проверьте весь узел на наличие повреждений, выясните не нарушена ли геометрия конструкции.

Пошаговый процесс замены тормозных колодок

После подготовки всех инструментов сначала измерьте уровень жидкости в соответствующем бачке. Мотор должен быть заглушен. Если показатель превышен от максимального – выберите часть жидкости, чтобы ничего впоследствии не попадало на тормозной диск.

Поднимите ручник и подложите под колеса упоры, чтобы машина не покатилась. Только теперь можно поднимать автомобиль при помощи домкрата. Снимите одно колесо и прочистите весь механизм, отвечающий за торможение при помощи ветоши. Если видна ржавчина – нанесите WD-40 для последующего легкого демонтажа направляющих.

Расшплинтуйте направляющие тонкогубцами. Поставьте удобно выколотку и осторожно выбейте направляющие (не полностью) до той степени, чтобы освободить тормозные колодки.

Демонтируйте прижимные пружины от колодок. Теперь возьмите пассатижи, и при их помощи утопите поршни в цилиндры. По завершении можно вынимать тормозную колодку из механизма.

После демонтажа детали проведите анализирующий осмотр – определите степень выработки, если все в норме, производить замену – лишняя трата времени. Деталь еще может отрабатывать далее свой ресурс, а сама неисправность кроется совершенно в другом функциональном узле автомобиля. Если вы определили наличие износа – подготавливайте новую колодку к установке.

Прочитайте, может пригодится: Замена подшипников передней ступицы «классика»

Возьмите смазку и нанесите ее на направляющие. Соблюдайте особую внимательность – средство не должно попадать на иные функциональные узлы тормозной системы.

Для успешной установки новой тормозной колодки – все действия производятся в обратном порядке:

Установите колодку.
Поставьте пружины.
Установите направляющие обратно, чтобы колодка закрепилась.
Зашплинтуйте тонкогубцами направляющие.
Проверьте закрепление всех механизмов, после чего можно устанавливать колесо.
Опустите домкрат и уберите опоры.

По завершении процедуры повторите то же самое с другим передним колесом.

Как только колодки установлены – займитесь прокачкой тормозов. Для этого достаточно несколько раз резко нажать на соответствующую педаль. Затем просмотрите уровень тормозной жидкости в бачке. Если уровень ниже, чем требуется, долейте недостающее количество.

В случае если вы чувствуете, что у вас недостаточно опыта для выполнения этой работы, обратитесь в частную мастерскую, где специалист выполнит работу за короткое время.

Понравилась статья? Поделиться с друзьями:Вам также может быть интересноВАЗ

Что необходимо для снятия суппорта

отвертка или бородок;
ключи на 17 , 14 и 10;
пассатижи;
отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
маркер.

Снимать и ставить суппорт необходимо при его замене в случае деформации или повреждения. Также это необходимое действие для для того, чтобы провести ремонт суппорта ВАЗ 2107.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна.

открутить болт крепления тормозного шланга;
вытащить болт, предварительно сняв два уплотнительных кольца;
вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
снять удерживающие пружины с тормозных колодок;
демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

отогнуть стопорные пластины шайб на болтах крепления суппорта;
открутить и снять болты, крепящие суппорт к поворотному кулаку;
снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами.

Как выполняется ремонт

Если механизм поврежден или имеются деформации, то его требуется заменить полностью. Ремонт суппорта ВАЗ 2107 заключается в том, что выполняется замена нерабочих цилиндров. Порядок ремонта следующий:

Устройство фиксируется в лапках тисков.
Выкрутить крепления соединительной металлической трубки. После этого трубку надо демонтировать.
Произвести выбивание рабочих цилиндров из направляющих.
Фиксаторы демонтировать и переставить на новые цилиндры, если их нет.
Цилиндры разместить в направляющих, а затем установить соединительную трубку с последующей затяжкой штуцеров.

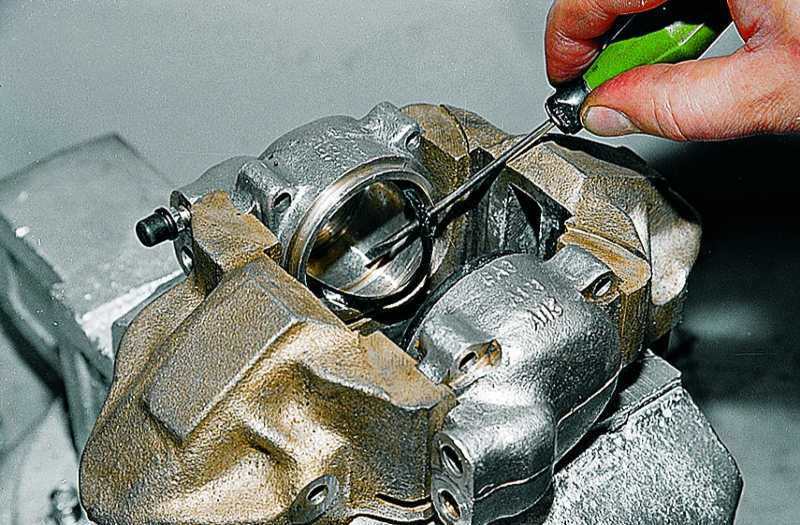

Если необходимо выполнить ремонт тормозных цилиндров на суппорте, то суть ремонтных действий заключается в том, что меняются резиновые уплотнители.
Чтобы произвести ремонт, понадобится снять цилиндр, а затем демонтировать резиновый колпачок с цилиндра, воспользовавшись отверткой.
Выдавить поршень наружу, после чего снять уплотняющее кольцо при помощи отвертки.
На место старого кольца нужно установить новое из ремкомплекта. Цилиндр, а также поршень и кольцо подлежат смазке тормозной жидкостью.
Установить поршень в цилиндр механизма.

Прочитайте, может пригодится: Как заменить задние пружины на Ваз-2107

Читайте также: Как правильно заменить тормозные диски на ВАЗ 2107

Устанавливать старые детали на место можно только в случае их полной исправности и без царапин, деформаций и повреждений. В противном случае, если такие имеются, то их следует заменить.

Установка тормозного механизма и прокачка системы

Восстановленный суппорт автомобиля ВАЗ 2107 надевается на диск и закрепляется при помощи болтов к поворотному кулаку. В зазор вставляются колодки и фиксируются направляющими пружинами, при необходимости выполняется замена деталей новыми. На место монтируется тормозной шланг и трубка, а система заправляется жидкостью до установленного уровня. Ремонт тормозного механизма заканчивается прокачкой для удаления из системы.

Замена передних тормозных дисков

Замена передних тормозных дисков на автомобиле ВАЗ 2107 производится согласно нижеприведенной пошаговой инструкции.

Поставить авто на ручник.
Зафиксировать заднюю ось противооткатными башмаками.
Поддомкратить переднюю часть машины.
Открутить крепления колес и произвести демонтаж.
Открутить кронштейн крепления тормозного шланга.

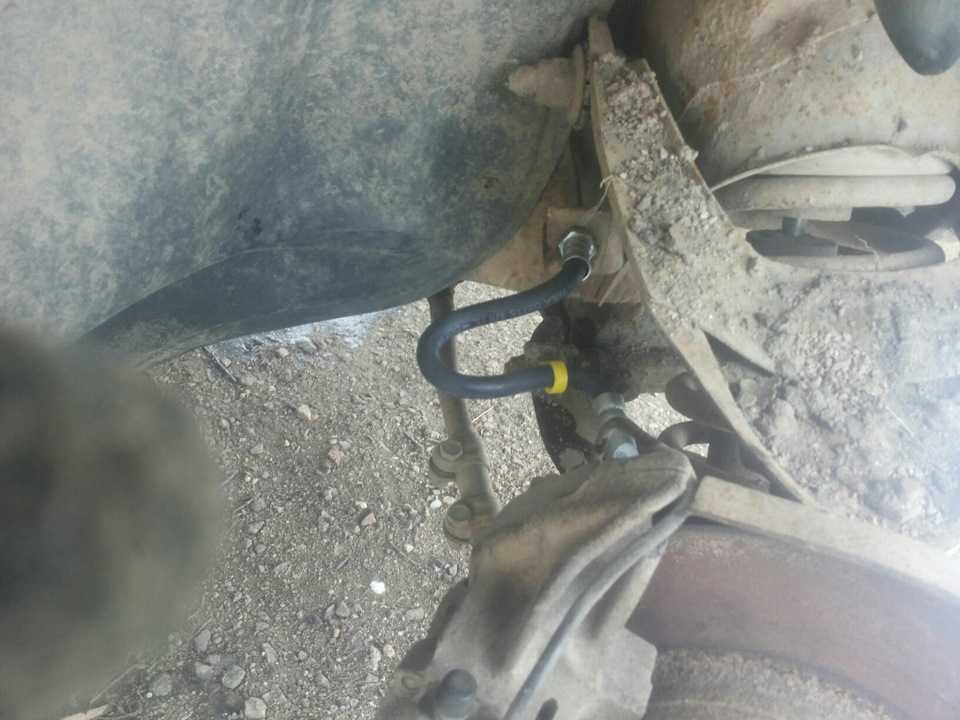

Процесс откручивания болта, который удерживает кронштейн тормозного шланга

Вынуть тормозной шланг из кронштейна. Некоторые автовладельцы рекомендуют снять трубку и заткнуть ее, например, при помощи болта подходящего диаметра. Данное действие позволит полностью снять суппорт, без необходимости его подвешивания. При этом следует учитывать, что возникает риск завоздушивание контура и поэтому процесс прокачки тормозов становится неизбежным.

Шланг тормозной магистрали

Вдавить поршни.

Вдавливание поршня

При помощи плоской отвертки разогнуть стопорные пластины, которые фиксируют болты крепления суппорта.

Отгибание стопорных пластин

Открутить крепление суппорта.

Откручивание креплений

Снять суппорт.

Демонтаж суппорта

Открутить два штифта, которые фиксируют тормозной диск. В случае его проворачивания требуется разместить монтажку или металлический прут, как показано на фото ниже.

Откручивание штифтов

Снять дистанционное кольцо.

Демонтаж дистанционного кольца

При помощи молотка сорвать диск с посадочного места.

Использование молотка для демонтажа диска

Снять диск.

Процесс демонтажа диска

Установить новый расходник и собрать все в порядке обратном снятию.
Проконтролировать работу тормозов.

Источники

https://ovaze.ru/81-perednie-tormoza.html
https://DamskyKlub.ru/obsluzhivanie-avto/zamena-perednix-tormoznyx-kolodok-klassika.html
https://ladaautos.ru/vaz-2107/kak-zamenit-perednie-tormoznye-kolodki-na-vaz-2107-samostoyatelno.html
https://semerkavaz. ru/tormoznaya-sistema/zamena-tormoznogo-supporta-na-vaz-2107/
https://provaz07.ru/tormoza/support-na-vaz-2107.html
https://7vaz.ru/remont/support.html
https://zapchasti.expert/tormoz/diski/tormoznye-diski-na-vaz-2107.html

[свернуть]

замена сайлентблоков нижних и верхних рычагов

На автомобиле ВАЗ-2106 производится замена сайлентблоков в случае их разрушения (как полного, так и частичного). На рычагах подвески установлены резинометаллические шарниры (сайлентблоки) — два на нижних, столько же на верхних. Также стоит отметить, что при проведении ремонта необходимо осматривать рычаги на наличие повреждений. К сожалению, они имеют свойство лопаться, что приводит к смещению колеса.

Сменные инструменты

На ВАЗ-2106 практически невозможно без применения специальных съемников. Устройство это очень простое по конструкции — металлическая чашка, диаметр которой равен размеру резинометаллического элемента, шайба и болт с гайкой (имеют резьбу с большим шагом, так как требуется выдерживать большие нагрузки). Кроме того, вам понадобятся еще несколько специальных приспособлений. Их лучше купить заранее или взять у знакомых. При наличии всех инструментов ремонт облегчается во много раз.

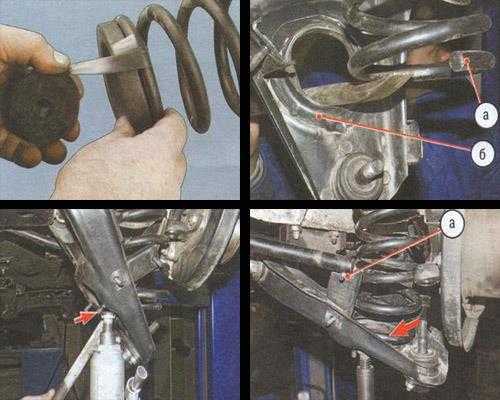

Во-первых, это съемник для пружин — две шпильки, на концах которых многогранная резьба, на нее накручиваются захваты. Во-вторых, желательно иметь съемник шаровых опор, ведь не исключено, что во время ремонта вы решите его заменить. В-третьих, обязательно нужен хороший инструмент – ключи, отвертки, гайки. Если съемника нет, то поможет. Нужно выжечь резину с шарнира. Таким образом, можно быстро сломать резинометаллический элемент, чтобы снять его с посадочного места.

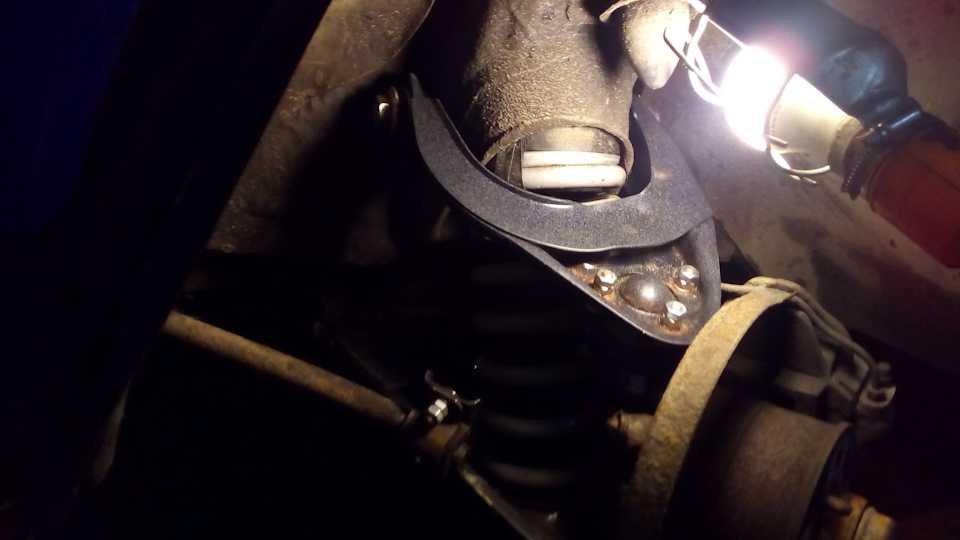

Снятие верхнего рычага

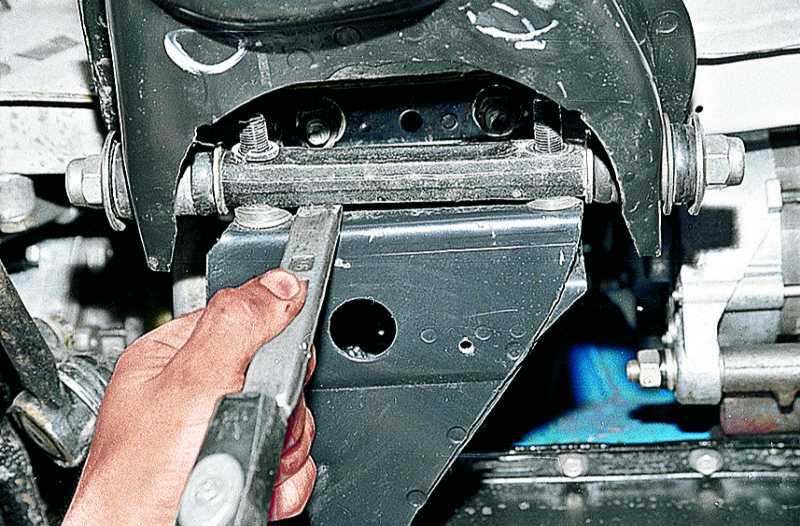

Замена передних сайлентблоков ВАЗ-2106 не обходится без двух действий — снятия колеса и подъема ремонтируемой стороны на домкрате. Прежде всего, вы выполняете эти манипуляции. Теперь у вас есть оба рычага во всей красе, но вам нужен верхний. Стоит отметить, что на нем резинометаллические шарниры меняются немного иначе, чем на днище. Необходимо снять весь элемент, но нижний демонтировать не обязательно. Вот только будет мешать, надо отключить.

Для этого откручиваем ключами на 10. Еще раз вам на заметку — не жадничайте при установке, ставьте хоть новые гайки. Они самоконтрящиеся, имеют пластиковую вставку на краю резьбы. На ВАЗ-2106 замена сайлентблоков не обходится без установки новых гаек. Теперь осталось только открутить болт крепления элемента подвески к кузову, для этого нужно открутить гайку ключом на 22. Следите за тем, чтобы болт не проворачивался точно так же. Конечно, правильно говорить не «болт», а «ось», так будет точнее.

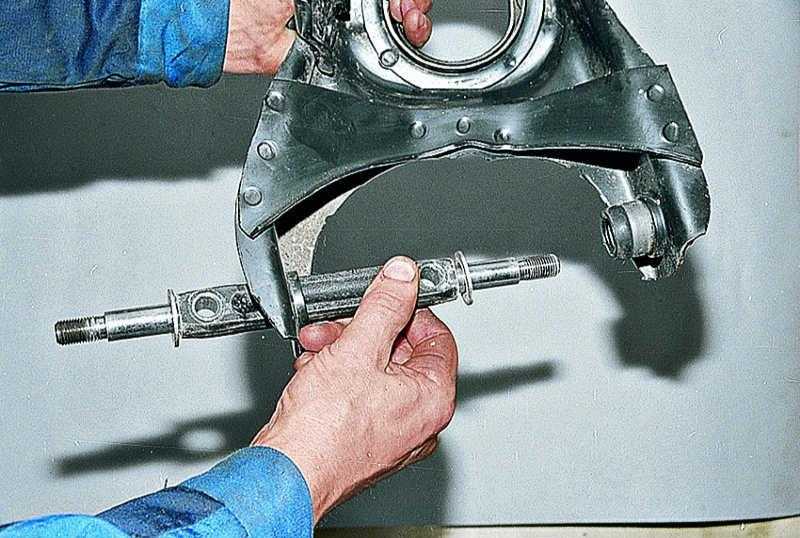

Замена сайлентблоков верхнего рычага

Вот и все, теперь у вас в руках верхний рычаг, нужно выбить из него шарниры. Но сильно бить, конечно, не стоит, так как резина отражает удар, так что молотком можно попасть себе в глаз, если хорошенько им размахнуть. Для этой цели лучше всего использовать съемник. Если вы занимаетесь ремонтом автомобиля, то у вас должен быть под рукой инструмент. В частности, хорошие тиски не будут лишними. Теперь начинается замена сайлентблоков рычага ВАЗ-2106, к которой вы так долго шли.

Рычаг надежно закреплен в тисках. Ставишь съемник на шарнир и, ввернув его гайку, начинаешь выпрессовывать сайлентблок. Перед ремонтом рекомендуется обработать проникающей смазкой все узлы — шарниры, а если не хотите мучиться со съемником, то единственный помощник для вас — огонь. Просто прогрейте сайлентблок под открытым огнем. При этом выгорает вся резина, остается только металлическая часть шарнира, которая легко выбивается из рычага одним ударом. Конечно, этот способ можно назвать варварским, но на ВАЗ-2106 с его помощью можно заменить сайлентблоки. Особенно в тех случаях, когда съемнику не удается снять петлю.

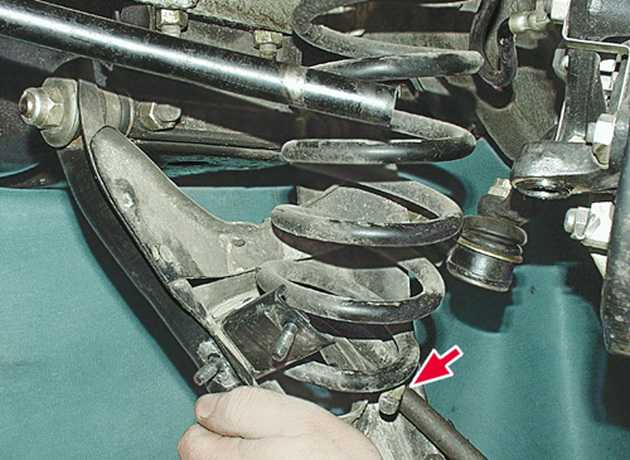

Замена шарнира нижнего рычага

Когда вы закончите с верхней частью, вы можете перейти к нижней. Его крепление немного отличается. А замена сайлентблоков ВАЗ-2106 осуществляется без снятия рычага подвески. Достаточно просто открутить гайку, которую, кстати, при сборке нужно заменить на новую. И снимите шайбу. Вот и все, теперь с помощью полого болта съемника выпрессовываем шарнир. Второй добывается по точно такой же технологии.

Установка новых петель осуществляется запрессовкой. Для этого вручную в отверстие забивается сайлентблок. Затем, используя подставку, осторожно ударить молотком. Не нужно бить со всей силы, достаточно резкого, но слабого удара. Но это если съемника нет, а если он есть, то задача многократно упрощается — наденьте его на шарнир и медленно, не допуская перекосов, вкручивайте болт. После нажатия проверьте отсутствие зазора. В конце накрутить новую гайку, не забыв про шайбу. На этом все, замена сайлентблоков ВАЗ-2106 завершена, можно ставить верхний рычаг на место.

Схема расположения предохранителей ВАЗ 21063. Схема электропроводки «Шестерки» для начинающих: подключение, обслуживание и замена

1. Фары передние.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор очистителя ветрового стекла.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле — прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигналов.
34. Патрон для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор двигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа освещения перчаточного ящика.
40. Прикуриватель.
41. Выключатель сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель задних противотуманных фар.
47. Выключатель наружного освещения.
48. Выключатель света, расположенный в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытых передних дверях.
51. Выключатель плафонов, расположенный в стойках задних дверей.
52. Аварийный выключатель стояночного тормоза.
53. Плафоны освещения салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой пониженного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле прерывателя сигнализации стояночного тормоза.
67. Задние фонари.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.
Нумерация штекеров в колодках: а — стеклоочиститель и реле — прерыватель лобового стекла; б — реле-прерыватель аварийной сигнализации и указателей поворота;
в — трехпозиционный переключатель.

* Устанавливается на детали автомобилей ВАЗ 21061, ВАЗ-21063.

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В данном справочнике представлены цветные электрические схемы (для инжектора и карбюратора) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестерок. Электрические схемы разбиты для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Все электрооборудование автомобиля можно условно разделить на следующие узлы:

система запуска двигателя;
зарядных элементов аккумуляторов;
система воспламенения топливной смеси;
элементов наружного и внутреннего освещения;
на панели приборов;
элементов звукового оповещения;
.

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования автомобилей ВАЗ 2106/21061/21063/21065 выпуска 1976 — 1987 гг.

1 — фонари передние;
2 — указатели поворота боковые;
3 — аккумуляторная батарея;
4 — реле индикатора заряда аккумуляторной батареи;

6 — реле включения дальнего света фар;
7 — стартер;
8 — генератор;
9 — наружные фары;
10 — внутренние фары;
11 — звуковые сигналы;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — датчик включения электродвигателя вентилятора;
14 — катушка зажигания;

16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;

19 — лампа моторного отсека;

22 — датчик сигнализатора недостаточного давления масла;

24 — электродвигатель стеклоочистителя;
25 — электродвигатель омывателя ветрового стекла;
26 — реле включения звуковых сигналов;
27 — реле включения электродвигателя вентилятора;
28 — регулятор напряжения;

32 — реле-выключатель сигнализации и указателей поворота;
33 — выключатель тормозного сигнала;
34 — патрон для переносной лампы;
35 — электродвигатель отопителя;

37 — часов;

39 — лампа освещения вещевого ящика;
40 — прикуриватель;
41 — выключатель аварийной сигнализации;
42 — выключатель освещения приборов;
43 — лампа сигнализатора недостаточного уровня тормозной жидкости;
44 — переключатель трехрычажный;
45 — выключатель зажигания;
46 — выключатель заднего противотуманного фонаря*;
47 — выключатель наружного освещения;
48 — выключатели света, расположенные в стойках передних дверей;
49 — выключатели освещения сигнализации открытых передних дверей;
50 — фонари, сигнализирующие об открытых передних дверях;
51 — выключатели света, расположенные в стойках задних дверей;
52 — выключатель указателя стояночного тормоза;
53 — плафоны внутреннего освещения;
54 — указатель уровня топлива с указателем резерва;
55 — указатель температуры охлаждающей жидкости;
56 — указатель давления масла с указателем недостаточного давления;
57 — тахометр;
58 — контрольная лампа стояночного тормоза;
59 — контрольная лампа заряда аккумуляторной батареи;
60 — контрольная лампа воздушной заслонки карбюратора;
61 — лампа габаритной световой сигнализации;
62 — лампа указателя поворота;
63 — контрольная лампа дальнего света фар;
64 — спидометр;
65 — выключатель указателя воздушной заслонки карбюратора;
66 — реле-прерыватель указателя стояночного тормоза;
67 — фонари задние;
68 — подсветка номерного знака;
69 — датчик указателя уровня и резерва топлива;
70 — лампа освещения багажника;
71 — задний противотуманный фонарь*.

а — реле стеклоочистителя и прерывателя стеклоочистителя;
б — реле прерывателя аварийной сигнализации и указателей поворота;
в — переключатель трехрычажный.

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988 — 2001 гг.
2 — указатели поворота боковые;
3 — аккумуляторная батарея;
4 — реле лампы индикатора заряда аккумуляторной батареи;
5 — реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 — стартер;
8 — генератор;
9 — наружные фары;
10 — внутренние фары;
11 — датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — звуковой сигнал;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — датчик указателя температуры охлаждающей жидкости;
19 — лампа моторного отсека;
20 — выключатель фонарей заднего хода;
21 — Датчик указателя давления масла;
22 — датчик указателя недостаточного давления масла;
23 — датчик указателя недостаточного уровня тормозной жидкости;
24 — электродвигатель стеклоочистителя;
25 — переключатель*;
26 — электродвигатель омывателя ветрового стекла;
27 — реле включения электродвигателя вентилятора**;
28 — регулятор напряжения;
29 — реле стеклоочистителя;
30 — дополнительный блок предохранителей;
31 — блок главных предохранителей;
32 — реле-прерыватель сигнализации и указателей поворота;
33 — реле включения обогрева заднего стекла***;
34 — выключатель стоп-сигналов;
35 — патрон для переносной лампы ****;
36 — добавочный резистор электродвигателя отопителя;
37 — электродвигатель отопителя;
38 — выключатель электродвигателя отопителя;
39 — часы;
40 — лампа освещения вещевого ящика;
41 — прикуриватель;
42 — выключатель аварийной сигнализации;
43 — регулятор освещения приборов;
44 — контрольная лампа уровня тормозной жидкости;
45 — переключатель трехрычажный;
46 — замок зажигания;
47 — выключатель обогрева заднего стекла***;
48 — выключатель заднего противотуманного фонаря;
49 — выключатель наружного освещения;
50 — выключатели света, расположенные в стойках передних дверей;
51 — моторедукторы стеклоподъемников передних дверей***;
52 — выключатели света, расположенные в стойках задних дверей;
53 — выключатель контрольной лампы стояночного тормоза;
54 — плафоны внутреннего освещения;
55 — указатель уровня топлива с указателем резерва;
56 — указатель температуры охлаждающей жидкости;
57 — Индикатор давления масла с индикатором недостаточного давления;
58 — тахометр;
59 — контрольная лампа стояночного тормоза;
60 — контрольная лампа заряда аккумуляторной батареи;
61 — контрольная лампа воздушной заслонки карбюратора;
62 — контрольная лампа габаритного света;
63 — лампа указателя поворота;
64 — контрольная лампа дальнего света фар;
65 — Спидометр ВАЗ-2106;
66 — выключатель указателя воздушной заслонки карбюратора;
67 — выключатель стеклоподъемника левой передней двери***;
68 — реле включения электростеклоподъемников передних дверей***;
69 — выключатель стеклоподъемника правой передней двери***;
70 — фонари задние;
71 — подсветка номерного знака;
72 — датчик указателя уровня и резерва топлива;
73 — колодки, соединенные с элементом обогрева заднего стекла***;
74 — лампа освещения багажника;
75 — задний противотуманный фонарь.

Заказ условной нумерации штекеров в колодках:

а — переключатель;
б — датчик распределителя зажигания;
в — реле стеклоочистителя и прерывателя стеклоочистителя;
д — реле прерывателя сигнализации и указателей поворота;
д — переключатель трехрычажный.

* Устанавливается в случае применения на автомобиле без контактной системы зажигания. В этом случае необходимо установить распределитель зажигания типа 38.3706 и катушку зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 датчик-выключатель Используется 661.3710.
*** Устанавливается на детали автомобилей.
**** Не устанавливался с 2000 года.

Схема подключения карбюратора ВАЗ-2106 — общий вид:

Схема подключения ВАЗ 2106 (инжектор)

37 блок вентилятора охлаждения 3 эл. 20 90 жгут системы зажигания к левому крылу жгут
4 колодка жгут проводов системы зажигания к правому крылу жгут
5 указатель уровня топлива
6 колодка жгут проводов уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик частоты вращения
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки ВАЗ-2106
21 колодка жгут проводов системы зажигания к панели приборов
22 реле вентилятора
23 предохранитель питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута проводов зажигания к форсункам
29 колодка форсунок жгут проводов к зажиганию
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 панель антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема проводки системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Датчик массового расхода воздуха.
3. — Датчик температуры охлаждающей жидкости.
4. — Датчик положения коленчатого вала.
5. — Датчик положения дроссельной заслонки.
6. — Датчик концентрации кислорода.
7. — Датчик скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электрического бензонасоса.
12. — Главное реле.
13. — Предохранитель, защищающий цепь питания реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Диагностика блока.
Х2. — Блок подключения к бортовой сети автомобиля.

Схемы отдельных узлов шестерки

Схема подключения генератора

1 — аккумуляторная батарея ВАЗ-2106;
2 — генераторная установка «шестерка»;
3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд аккумулятора;
7 — Реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Схема подключения стартера

1 — пусковое устройство автомобиля;
2 — аккумулятор;
3 — генераторная установка;
4 — замок зажигания.

Схемы подключения контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — замок зажигания;
4 — катушка;
5 — переключатель;
6 — генератор;
7 — аккумулятор.

Электросхема управления клапаном карбюратора

1 — концевой коммутационный аппарат блока карбюратора;
2 — непосредственно сам клапан двигателя;
3 — модуль управления карбюраторным блоком;
4 — катушка зажигания;
5 — коммутационное устройство;
6 — замок зажигания, является замком.

Схема подключения указателей поворота и сигнализации

1 — осветительные приборы поворотных огней, установленных в передних оптических приборах;
2 — аккумулятор ВАЗ-2106;
3 — блок автогенератора;
4 — габаритные огни поворота, расположенные на передних крыльях;
5 — основной монтажный модуль с предохранительными элементами;
6 — вспомогательный блок управления с предохранительными устройствами;
7 — замок зажигания;
8 — устройство выключения и включения световой сигнализации, смонтированное в салоне на центральной консоли;
9 — коммутационное устройство включения и выключения поворотных огней;
10 — прерыватель, применяемый для мигания поворотников и световых сигналов;
11 — спидометр, снабженный контрольным световым индикатором включения поворотных огней;
12 — световые приборы указателей поворота в задней оптике.

Цепь переключения звука

1 — звуковые устройства, используемые для воспроизведения импульсов;
2 — реле включения звуковых импульсов, защищает электрическую цепь от перенапряжения;
3 — выключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — аккумулятор.

Схема включения электростеклоподъемников

1 — модуль основной безопасности;
2 — реле, служащее для защиты линии питания установленных дополнительных стеклоподъемников;
3 — коммутационное устройство стеклоподъемника, установленного на левой двери;
4 — аналогичное приспособление для регулировки положения стекла передней правой двери;
5 — электродвигатель стеклоподъемника левого;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный агрегат, установленный под капотом;
2 — аккумулятор;
3 — замок зажигания или замок;
4 — основной модуль с предохранительными элементами;
5 — реле защиты линии питания системы включения электродвигателя вентилятора охлаждения силового агрегата;
6 — контроллер включения вентиляционного устройства;
7 — сам вентилятор;
8 — модуль вспомогательной безопасности.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном установлены в центральном и дополнительном блоке, расположенном в нижней части панели приборов с левой стороны рядом с рулевой колонкой . Цепь от аккумулятора до клемм и разъёмов замыкается при включении зажигания автомобиля.

F1 (16A) Клаксон, цоколь лампы, прикуриватель, стоп-сигналы, часы и освещение салона (плафоны)
F2 (8A) Реле стеклоочистителей, отопителя и электродвигателей стеклоочистителей, омывателя ветрового стекла
F3 (8A) Левая фара дальнего и дальнего света контрольная лампа дальнего света
F4 (8А) Дальний свет правой фары
F5 (8А) Предохранитель левой фары ближнего света
F6 (8А) Ближний свет правой фары и задний противотуманный фонарь
F7 (8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый габаритный фонарь, правый задний фонарь), фонарь багажника, освещение салона, правый фонарь, лампы освещения приборов и освещение прикуривателя
F8 (8A) Габаритный свет (правый габаритный, левый задний фонарь), освещение номерного знака, левый фонарь, лампа моторного отсека и сигнальная лампа габаритного света
F9 (8A) Индикатор давления масла с контрольной лампой, указателем температуры охлаждающей жидкости и уровня топлива , контрольная лампа заряда аккумулятора, указатели поворотов, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения генератора
F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16А) Обогрев заднего стекла
F15 (16А) Электродвигатель вентилятора охлаждения
F16 (8А) Указатели поворотов в режиме тревоги

Владельцам ваз 2106 следует знать, что предохранители старой конструкции давно себя изжили, так как каждый раз они срабатывают, перегреваются, что сказывается на герметичности соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами приведет к перегоранию. Поэтому необходимо заменить блоки предохранителей. Чтобы в части проводки не возникало лишних проблем, предохранительные устройства следует осматривать раз в полгода. При подгорании контактной части необходимо заменить предохранители, почистить гнезда посадочного места. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

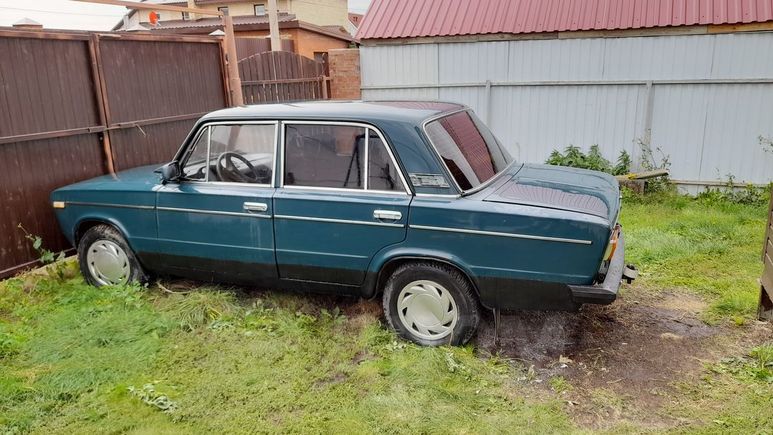

Модификации автомобилей ВАЗ-2106

ВАЗ-21060 … Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, соответствующим экологическому стандарту Евро-2

ВАЗ-21061 … Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом были оснащены упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры комплектовались очистителями и омывателями фар.

ВАЗ-21062 … Экспортная, праворукая модификация базовой «шестерки».

ВАЗ-21063 … Автомобиль с усовершенствованным двигателем ВАЗ-21011, с датчиком давления масла и с электровентилятором охлаждения двигателя. Выпуск этой модификации завершен в 1994 году.

ВАЗ-21064 … Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065 … Модификация автомобиля с улучшенной комплектацией, которая выпускалась с 1990 до 2001 года. В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Другие отличия от базовой модели включают более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3,9, бесконтактную систему зажигания, карбюратор «Солекс». «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 … Экспорт, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068 … Автомобиль, выпущенный как носитель агрегатов в период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 … Модификация ВАЗ-2106, выполненная по заказу спецслужб. Оснащается двухсекционным роторно-поршневым двигателем ВАЗ-411, 120 л.с., ВАЗ-413, 140 л.с.

1 — 5,00

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока питаются от массы автомобиля. В данном случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются под конкретный образец работы.

Особенности электропроводки «классических» моделей

Основные характеристики схемы электропроводки ВАЗ 2106 следующие:

электрические цепи активации непосредственно через замок зажигания;
подключение к аккумулятору с участием блока предохранителей;
токопроводящие корпуса узлов ключей.

Таким образом, при выходе из строя любой системы целесообразно искать неисправности непосредственно в замке зажигания и контактной группе.

Роль этого узла следующая:

управляет системой зажигания автомобиля;
играет противоугонную функцию, включая функции безопасности;
позволяет буксировать неисправный автомобиль с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерка» имеет 4 режима с разным функционалом:

Режим «0» позволяет подавать только провода 30 и 30/1. Остальные функции отключены.
Режим «I» дает возможность работать ходовым огням, приводу дворников, двигателю печки.
Режим «II» — в этом случае проводка на ВАЗ 2106 активирует поворотники, приборную панель и систему зажигания.
Положение «III» ключа подает питание на клеммы 30/1 и 30-INT. Стартер автомобиля работает.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

Во-первых, это возможно в случае утери ключей.
Во-вторых, со временем головка блока цилиндров изнашивается, а это влияет на запуск двигателя.
Кроме того, возможны проблемы с группой контактных проводов, что может привести к .

Совет: Кстати, эту работу несложно провести самому, хотя цена на услуги автоэлектрика тоже не будет запредельной. Для выполнения данных видов работ заранее подготовьте шило и крестовую отвертку (ну и новый замок зажигания, если нужно).

И состоит из следующих элементов и деталей:

корпус замка;
контактный диск;
стопорный стержень;
ролик и контактная втулка;
.

Проверка работы трамблера

Как поменять замок

Демонтаж старого блока

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

отсоединить аккумуляторную батарею;
открутить винты крепления пластикового кожуха под рулевой колонкой и снять его;
выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
проводка ВАЗ 2106 требует снятия замка – для этого в отверстие вставляем шило и отщелкиваем фиксатор;
после того, как вы сняли замок (см. видео), настоятельно рекомендуется пометить контактные провода, чтобы не перепутать их при повторном подключении;
поставить новый замок в обратном порядке.

Замена контактной группы

Схема электропроводки ВАЗ 2106 составлена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если вы сможете его удалить, то почти наверняка не сможете поставить обратно. По этой причине нам необходимо выполнить все вышеперечисленные операции.

Важно! Сняв замок, стяните стопорное кольцо с его обратной стороны и установите новую контактную группу (как на фото).

Рекомендуется приобретать только качественные запчасти, и лучше это делать у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания будут следующие характеристики:

корпус отлит аккуратно и с ровными краями;
вершина замка сшита ровно;
широкая голограмма не может быть сорвана без ее разрушения;
свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Однозначно, от такого нововведения машина только выигрывает — двигатель работает ровнее, провалы исчезают при разгоне автомобиля , в холодное время года двигатель заводится намного легче. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения ВАЗ 2106 в данном случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя. Пока двигатель работает, датчик формирует импульсы, которые идут на транзисторный ключ.

Уже с его помощью формируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. От контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплектацию бесконтактного зажигания для ВАЗ «классика», которая по своим характеристикам должна соответствовать двигателю автомобиля. Далее нам понадобится схема электропроводки ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

блок переключения;
;
комплект высоковольтной проводки;
свечи зажигания — ДВРМ;
соединительные провода.

Этапы работы

Для успешной замены бесконтактного зажигания важно придерживаться принципов соблюдения правильной технологии работы. Снимите отрицательную клемму с вашего аккумулятора. Любой вид ремонта электрики всегда должен начинаться с этого действия.

Тут на помощь придет проводка на ВАЗ 2106:

Отсоедините провода и основной высоковольтный провод от катушки зажигания.
Снимите крышку распределителя.

Ползунок должен располагаться так, чтобы не мешать его необходимым настройкам.
Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
Откручиваем гайку и вынимаем старый трамблер старой контактной системы зажигания.
Перед монтажом новой системы откройте крышку обновленного распределителя и установите ползунок в то же положение, что и на старом распределителе. Его можно вставить в отверстие в головке блока.
Сдвиньте этикетку на необходимый уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода… Можно приступать к демонтажу старой катушки зажигания (об этом было сказано выше).

Устанавливаем новую катушку и подводим к ней другой вывод высоковольтного провода.
Теперь ставим все высоковольтные провода на свои места. Нужен контакт «К» для коричневых проводов новой катушки, при этом синий провод пойдет на контакт «Б».
Нужно выбрать место для размещения переключателя, чаще это делается в районе бачка омывателя. Крепится саморезами.

Заменена проводка ВАЗ 2106, можно перетянуть провода изолентой. Осталось запустить двигатель и откорректировать работу системы зажигания.

Внимание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, и это еще и сопровождается потерей мощности, то причиной вполне могут быть пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, это целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, ничего сложного в уходе за автоэлектрикой нет. Важно только выполнить всю работу правильно и аккуратно. Таким образом, вы продлите жизнь своему железному другу. Удачи на дороге!

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света фар.
6. Реле дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения двигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Распределительный щит * ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения двигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле обогрева заднего стекла***.
34. Выключатель стоп-сигналов.
35. Розетка для переносной лампы ****.
36. Резистор двигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Выключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения перчаточного ящика.
41. Прикуриватель.
42. Аварийный выключатель.
43. Диммер для приборов ВАЗ 21061, ВАЗ-21063.
44. Сигнальная лампа недостаточного уровня тормозной жидкости.
45. Переключатель указателей поворота.
46. Замок зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного фонаря.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенный в стойках передних дверей.
51. Мотор-редукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенный в стойках задних дверей.
53. Аварийный выключатель стояночного тормоза.
54. Плафоны освещения салона.
55. Индикатор уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Индикатор давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле электростеклоподъемника передней двери.
69. Выключатель стеклоподъемника правой передней двери.
70. Фонари задние.
71. Подсветка номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Электронагреватели заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

Нумерация штекеров в колодках: а — аккумуляторная; б — датчик распределителя зажигания;
c — стеклоочиститель и реле — прерыватель ветрового стекла; д — реле — прерыватель сигнализации и указателей поворота; г — трехпозиционный переключатель.

* Устанавливается в корпусе бесконтактной системы зажигания, датчик типа 38.3706, катушка — 27.3705 или 027.3705
** С 2000 года не устанавливается. Вместо датчика типа ТМ-108 устанавливается датчик 661.3710 ВАЗ 21061, ВАЗ-21063 использовал.
*** Устанавливается на детали автомобилей.
**** Не устанавливается с 2000 года.

Здесь приводим электрические схемы автомобилей ВАЗ 21061 и 21063 выпуска до 1987 года и с 1988 года . …………..

До 1987 года

1. Фары передние.

5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.

9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.

13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.

15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.

19. Лампа моторного отсека.

25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.

33. Выключатель стоп-сигналов.
34. Патрон для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.

37. Часы.

39. Лампа освещения перчаточного ящика.
40. Прикуриватель.
41. Выключатель сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель задних противотуманных фар.
47. Выключатель наружного освещения.
48. Выключатель света, расположенный в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытых передних дверях.
51. Выключатель плафонов, расположенный в стойках задних дверей.
52. Аварийный выключатель стояночного тормоза.
53. Плафоны освещения салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой пониженного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле — прерыватель сигнализации стояночного тормоза.
67. Фонари задние.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.

Нумерация штекеров в колодках: а — стеклоочиститель и реле — прерыватель лобового стекла; б — реле-прерыватель аварийной сигнализации и указателей поворота; в — трехпозиционный переключатель.

* Устанавливается на детали автомобилей ВАЗ 21061, ВАЗ-21063.

С 19 лет88
(banner_content)

Нажмите на картинку для увеличения

1. Фары передние.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света фар.
6. Реле дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения двигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Распределительный щит * ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения двигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле обогрева заднего стекла***.
34. Выключатель стоп-сигналов.
35. Штепсельная розетка для переносной лампы ****.
36. Резистор двигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Выключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения перчаточного ящика.
41. Прикуриватель.
42. Аварийный выключатель.
43. Диммер для приборов ВАЗ 21061, ВАЗ-21063.
44. Сигнальная лампа недостаточного уровня тормозной жидкости.
45. Переключатель указателей поворота.
46. Замок зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного фонаря.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенный в стойках передних дверей.
51. Мотор-редукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенный в стойках задних дверей.
53. Аварийный выключатель стояночного тормоза.
54. Плафоны освещения салона.
55. Индикатор уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Индикатор давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле электростеклоподъемников передних дверей.
69. Переключатель стеклоподъемника правой передней двери.
70. Фонари задние.
71. Подсветка номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Электронагреватели заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

* Устанавливается в случае бесконтактной системы зажигания, датчик типа 38.3706, катушка — 27.3705 или 027.3705
** С 2000 года не устанавливается. Вместо датчика типа ТМ-108 используется датчик 661.3710 ВАЗ 21061, ВАЗ-21063 .
*** Устанавливается на детали автомобилей.
**** Не устанавливается с 2000 года.

ВАЗ (Lada) 2106 21063 • 1.3 (64 лс) технические характеристики и расход топлива — AutoData24.com

Авто Каталог ›
ВАЗ (Лада) ›
2106 ›
21063 ›
1.3 (64 л.с.)

Настройки

Скорость

Расход топлива

л/100 км

Галлон США/100 миль

Имперский галлон/100 миль

Том

галлон США

Имперский галлон

Длина

Объем двигателя

Производительность

Марка	ВАЗ
Модель	2106
Поколение	21063
Двигатель	1,3 (64 л.с.)
Двери
Мощность	64 HPW
Максимальная скорость
Разгон с места до 100 км/ч
Объем топливного бака
Год выпуска	1976 г. год
Год прекращения производства	1993 г. год
Тип купе
Сиденья
Длина
Ширина
Высота
Колесная база
Передняя направляющая
Задняя гусеница
Зазор
Расход топлива (экономичный) — городской
Расход топлива (экономичный) — за городом
Расход топлива (экономичный) — комбинированный
Масса
Максимальный вес
Максимальный объем багажа
Минимальный объем багажа
Стандарт выбросов

Двигатель

Положение двигателя	Спереди, по длине
Объем двигателя	1300 см3
Максимальная мощность в	5600 об/мин
Момент затяжки	92/3400 Нм
Топливная система	Карбюратор
Турбина
Положение цилиндров	В соответствии
Количество цилиндров	4
Диаметр цилиндров	79 мм
Ход в цилиндре	66 мм
Степень сжатия	8,5
Количество клапанов на цилиндр	2
Тип топлива	Бензин (бензин) А-92
Модель двигателя

Тормоза

Привод на колеса
АБС
Рулевое управление
Передние тормоза
Задние тормоза
Клапанный механизм	OHC

Вождение

Размер шин
Размер колесных дисков
Количество передач (механическая коробка передач)
Минимальный радиус поворота (диаметр поворота)
Усилитель руля

Передача инфекции

Передняя подвеска
Задняя подвеска
Количество передач (автоматическая коробка передач)

Капоты на ваз 2106 тюнинг.

Улучшенная производительность
Женщины красятся и надевают красивые платья, чтобы хорошо выглядеть, а владелец ВАЗ 2106 занимается тюнингом своих красавиц, чтобы они выглядели лучше. Целью правильного тюнинга является не только создание более приятного и неповторимого экстерьера, но и повышение комфорта эксплуатации автомобиля владельцем и пассажирами.
Как вы понимаете, прохожие на улице не видят салон вашего автомобиля, но видят, как он выглядит снаружи. Таким образом, модернизацию «шестерки» правильнее начинать с кузова и видимых сбоку деталей.
Внешний тюнинг
Если на автомобиле в определенных местах начала появляться ржавчина или кто-то до вас небрежно эксплуатировал автомобиль, нанося вмятины, кузов автомобиля необходимо тщательно обработать следующим образом:
удалить старое лакокрасочное покрытие;
приварить к корпусу, если требуется;
избавиться от ржавчины и заделать дыры и вмятины грунтовкой и шпаклевкой;
покрасить кузов хорошей краской.
Если в вашем распоряжении нет специально оборудованного помещения и профессионального оборудования, лучше заказать услугу покраски у специалистов в мастерской. Комплектация включает:
нагнетатель;
специальный пистолет или краскопульт;
полировальный станок
;
набор шпателей и др.
После придания кузову приемлемого вида можно заменить некоторые детали и элементы, а также сделать следующее:
заменить зеркала заднего вида;
установить новую оптику;
замена бамперов;
тонировка всех стекол;
установить легкосплавные диски с хорошей резиной.
При тонировании стекол нужно знать, что у вас могут возникнуть проблемы с работниками дорожных служб, так как существуют специальные приборы и нормы, регламентирующие и проверяющие эти нормы. С гаишниками на дорогах можно спорить очень долго, но ради красоты люди едут не только для этого.
Если очень хочется, то можно обратиться к мастерам, которые врежут люк в крышу вашего ВАЗ 2106.
Передняя оптика благополучно заменена на ксеноновую оптику, что может сделать машину более агрессивной, особенно ночью. Вы можете купить фары от других импортных автомобилей.
Замена старой оптики не так уж и сложна, если следовать нашим инструкциям:
демонтаж старых фар;
сверление сверлом отверстия для крепления новой фары;
закрепить новую оптику, предварительно установив на болты монтажные пружины, что позволит регулировать направление света;
отрегулируйте направление светового потока с помощью регулировочных болтов.
Важный минус такой модернизации — отсутствие дальнего света после переделки, но в городском режиме эксплуатации автомобиля этого не заметишь.
Не стоит привлекательность вашей шестерки, если она будет обгонять все на дороге. Таким образом, важно уделить особое внимание модернизации силового агрегата. Эта работа требует денег и профессиональных навыков, но мы можем дать несколько рекомендаций:
Установка биокатализатора топлива, который снизит расход за счет более эффективного сгорания смеси. Срок службы агрегата также увеличится.
Облегчить детали маховика, шатуна и поршня.
Отбалансируйте маховик на коленчатом валу.
Заменить заводской карбюратор.
Увеличить штатную степень сжатия головки блока цилиндров.
Внешний вид ВАЗ 2106 готов к открытым восхищенным взглядам, так что можно приступать к наведению порядка в салоне автомобиля. Приборная панель шестерки не менялась с момента выпуска первой модели, увидевшей свет в 70-х годах. Пытаться что-то приукрасить бессмысленно. Сначала нужно все выкинуть:
внутренняя обивка;
передние сиденья;
приборная панель и др.
После этого можно приступать к созданию тепло- и звукоизоляции, что повлияет на комфорт внутри салона, а также климат. Летом в салоне будет менее жарко, а зимой теплее. При этом вы не будете слышать шумы с улицы. Нужно только тщательно закрепить все изоляционные материалы, чтобы они не отвалились при первом же движении по неровной дороге. Утеплить двери, пол и потолок автомобиля.
ВАЗ 2106 — один из легендарных автомобилей советского автопрома. Он завоевал любовь многих отечественных автомобилистов и до сих пор пользуется большой популярностью. Парадокс в том, что эта модель не отличается какими-то особыми характеристиками или внешним видом. Он не может похвастаться комфортом своих пассажиров.
Вот что в нем действительно присутствует — это послушание своему хозяину и готовность полностью подстраиваться даже под самые неожиданные его желания. С «шестеркой» вы можете делать все, что захотите, прямо в своем гараже. В этой статье мы обсудим тему «Тюнинг Ваз 2106». Рассмотрим три области улучшения:
изменение внешнего вида;
улучшение технических характеристик
повышение комфорта пассажиров.
Многие останавливаются только на том, что выполняют классический тюнинг бороды, фар и ставят литье. Но есть масса способов улучшить свой автомобиль. Мы не будем полностью охватывать все возможные виды модификаций. Коснемся только самых распространенных и доступных способов.

Изменение внешнего вида
Покраска кузова
Это тот вид тюнинга, который моментально полностью преобразит Ваш автомобиль. Особенно эффектно смотрится покраска ВАЗ 2106 в перламутровый цвет. Вы можете подобрать похожие на него оттенки. Одна только эта процедура может превратить вашего старика в новомодного красавца!
Помимо покраски, корпус украшен многочисленными наклейками. Рисунки на кузове придают автомобилю модный ретро-вид и особый стиль. Но такое «украшение» не всем по душе.
Фары
Это глаза автомобиля. Если вы хотите придать своей шестерке красивый вид, без ее модификации вам не обойтись. Тюнинг фар на ВАЗ 2106 – это основной элемент внешнего тюнинга. Зачастую именно фары запоминаются в дизайне автомобиля в первую очередь. Не зря BMW уделяет им столько внимания. И пока БМВ это наша любимая шестерка как и до Китая, этот элемент дизайна еще можно значительно улучшить.
Если вы хотите что-то изменить с минимальными затратами денег и времени, то можно обойтись дешевыми накладками и отражателями. Замените обычные лампы на галогенные. На рынке представлено множество цветовых оттенков для освещения.
Если еще есть деньги и время, то можно поставить продвинутые модели фар. Для этого придется модифицировать конфигурацию кузова и внести изменения в систему крепления.
Решетка радиатора
Еще один эффективный способ преобразить «лицо» вашего автомобиля – тюнинг решетки радиатора ВАЗ 2106. С его помощью можно придать характер. Ваша шестерка может стать милой и красивой, а может приобрести брутальные мужские черты. На рынке представлено множество различных моделей с измененными формами и цветами.
Литые диски
Для автомобиля ВАЗ 2106 тюнинг своими руками сделать очень просто. Иногда достаточно просто надеть легкосплавные диски, чтобы полностью преобразить вид классики. Нет смысла вносить большие изменения во внешний вид автомобиля, если он оснащен классическими железными колесами. С помощью литья можно добавить больше стиля и динамичности. Литье легче чугуна, поэтому нагрузка на колеса снижается. Эти диски быстрее остывают. Благодаря встроенным вентиляционным отверстиям элементы тормозной системы могут лучше охлаждаться.
Если вы используете низкопрофильные шины, вы можете поставить диски большего диаметра. Это улучшит маневренность «Жигулей». Помимо литья, существуют также кованые и легкосплавные модели.
Глушитель
Стандартный вариант легко заменяется прямоточным глушителем с двумя выхлопными трубами красивого хромированного дизайна. Казалось бы, мелочь. А ведь именно в деталях кроется настоящая красота! Причем одна только эта модификация увеличивает мощность двигателя на 15 процентов. Да и шум выхлопной системы значительно снизится.
Обвесы (юбки, бампера ВАЗ 2106, спойлеры)

Родные бампера и прочие обвесы не очень смотрятся на шестерке. Если поставить на ВАЗ 2106 бампер из пяти частей, тюнинг обойдется недорого. Он выглядит намного симпатичнее. И у ГИБДД вопросов не возникнет.
Но если вы хотите придать автомобилю дерзкий гоночный вид, вам придется раскошелиться на более дорогой тюнинг бампера ВАЗ 2106: купить спортивные модели. Но помните, что при осмотре могут возникнуть проблемы.
Капот
На штатном капоте ВАЗ 2106 есть два отверстия, которые предназначены для подачи воздуха на вентилятор печки. В магазинах можно найти разные виды воздухозаборников на 2106. Тюнинг капота с помощью этого элемента дизайна добавит нотку завершенности дизайну вашей шестерки.
Спойлеры

Основное назначение спойлера — изменить направление воздушного потока, делая автомобиль более устойчивым на высоких скоростях. Благодаря работе спойлера автомобиль прижимается к дороге, что увеличивает трение, а значит, улучшает динамические характеристики. Но большинство владельцев ВАЗ 2106 любят этот продукт по другой причине – он очень красиво выглядит.
Существуют сотни различных модификаций с разными формами и материалами изготовления. Самые красивые и прочные изготавливаются из алюминия. Самые дешевые из пластика. Наиболее распространены задние спойлеры. Но есть и другие модели, предназначенные для фронтального и бокового монтажа.
Улучшение характеристик
Мотор
На автомобиле ВАЗ 2106 улучшить работу двигателя не сложно и не очень дорого. Вам просто нужно купить некоторые запчасти и установить их вместо стандартных элементов. Такой тюнинг ВАЗ 2106 позволит не только увеличить мощность двигателя, но и продлить срок его службы. Что можно доставить?
Легкие клапаны, с помощью которых увеличивается скорость.
Вместе с клапанами устанавливаются их бронзовые направляющие.
Картерный фильтр. Его нет в стандартной версии, но он играет важную роль. Благодаря его работе в карбюратор попадает гораздо меньше масла и он не забивается.
Турбина. Она позволяет увеличить лимит скорости шестерки. Вместе с ним вам нужно будет поставить специальные поршни с пометкой «Турбо».
Коллекторы. Они не только помогают повысить эффективность работы двигателя, но и создают особый звук двигателя, похожий на рев суперкара.
Картер, дополнительно защищающий двигатель.
Тюнинг карбюратора
Устройство этого элемента достаточно простое, поэтому его можно легко использовать для улучшения технических характеристик Жигулей. Существует три классических метода настройки карбюратора:
Пружина снимается с корпуса дроссельной заслонки. Это позволяет значительно увеличить мощность двигателя. Однако это немного увеличивает расход топлива.
Стандартный диффузор имеет обозначение 3.5. Вам нужно заменить его на тот, который имеет маркировку 4,5. А вместо форсунки на 30 установлена аналогичная деталь на 40.
Спорный вариант: увеличение жиклера. Хотя это дает хороший прирост мощности, но очень сильно увеличивает скорость потока.
Подвеска

Если вы производили доработку двигателя и карбюратора, необходимо обязательно провести соответствующие работы по подвеске. В противном случае он не выдержит повышенную нагрузку.
Амортизаторы меняются. Вместо стандартных устанавливаются более жесткие с двумя секциями или спортивные. Также можно поставить укороченные модификации. Многие любят таким образом «недооценивать» ВАЗ 2106.
Диаметры меняются. Это позволяет улучшить маневренность на высокой скорости.
Заводские петли заменены на тюнингованные стальные шаровые. Это не только делает конструкцию более надежной, но и повышает комфортность вождения.
Установлены спортивные тормозные диски. Задние тормоза заменяются современными модификациями. Что касается тормозной системы, то здесь тоже не помешает установить большой цилиндр.
Для того, чтобы автомобиль получил улучшенную проходимость, устанавливается блокировка дифференциала.
Все эти работы с шестеркой легко проводятся в гараже с ямой или на подъемнике своими силами.
Сцепление
После работ по настройке технической части очень важно проверить работу сцепления. Ход педали не должен превышать 130 миллиметров. Лучше всего установить новый ведомый диск.
Трансмиссия
При наличии финансов можно поставить спортивную коробку передач, которая отличается от стандартной передаточным числом. Эти номера выбираются в зависимости от стиля вождения водителя. Передачи будут переключаться намного быстрее, если поставить короткоходный переключатель.
Комфорт салона
Каждый хочет получить максимальный комфорт в автомобиле. Однако не у всех есть деньги на покупку дорогих роскошных автомобилей. Однако старую добрую шестерку можно преобразить до неузнаваемости и придать ей черты сверхдорогого BMW или Mercedes. Конечно, это выльется в «копеечку», но обойдется гораздо дешевле, чем покупка моделей этих марок.
Для ВАЗ 2106 тюнинг салона осуществляется следующими методами:
Модернизация приборной панели
Настроить панель можно по своему усмотрению. Вы можете провести мелкий тюнинг приборов на ВАЗ 2106. Например, поменять подсветку приборов. Можно поставить новые, более красивые устройства. В определенные места можно приклеить кожаные вставки. А можно просто поставить красивую приборную панель со спортивным видом, специально разработанную для «шестерки». Тюнинг бороды – обширное поле для богатой фантазии.
Электрические стеклоподъемники
Установка электрического подъема стекла – простой и дешевый способ тюнинга дверей. Стандартные «крутилки» легко заменить как на переднем, так и на заднем стекле.
Обогрев лобового стекла
Очень полезная функция, которая понравится жителям холодных регионов. Важно правильно провести работу, так как неправильно подведенный обогрев может привести к разбитию лобового стекла на морозе.
EUR или гидроусилитель руля
Любой водитель «классики» будет несказанно рад ощутить, насколько легче стало управлять автомобилем благодаря установленной системе электрического или гидравлического усилителя руля.
Тепло

Усовершенствованная модель печки с алюминиевым радиатором, воздуховодами для задних сидений и хорошей теплоизоляцией позволит пассажирам легко перенести дальнее путешествие по трассе даже в самые холодные зимы. Это необходимый элемент комфорта, о котором должен заботиться каждый владелец ВАЗ 2106.
Шумоизоляция
Lada никогда не славилась хорошей шумоизоляцией. При этом установить шумку можно своими силами прямо в гараже. Вам придется действительно провести день или два с небольшим опытом в этой области. Однако результат превзойдет все ожидания. Лучше всего сразу брать хорошие материалы. Потому небольшое снижение уровня шума вас вряд ли порадует.
Аудиосистема
Хорошая музыка – одна из главных составляющих комфорта в дороге. Сама шумоизоляция значительно улучшит качество звука на трассе. Однако хорошая акустика во всем салоне и мощный сабвуфер полностью преобразят ваши впечатления от городской езды и вызовут сильное чувство зависти у владельцев самых дешевых иномарок.
Замена сиденья

Придется менять штатные сиденья. Это даже не обсуждается. Они совершенно не приспособлены к поездке в автомобиле более 20 минут. Вы можете легко изменить их на те, что в Ford Scorpio. Это гораздо более удобные сиденья, которые идеально подходят вместо стандартных. Придется немного повозиться с креплением конструкции. Но пара часов работы — не слишком высокая цена за здоровую и отдохнувшую спину и комфорт на дальних дистанциях.
Внутренняя обивка и обивка сидений

Вы можете кардинально изменить характер своего автомобиля, просто выбрав наиболее подходящую отделку. Есть много вариантов. Вы можете выбрать наиболее интересующий вас цвет и материал отделки салона, что позволит создать максимально индивидуальный персонализированный дизайн внутри салона ВАЗ 2106.
Освещение салона

Благодаря светодиодному освещению вы не только украсите салон, но и сделаете процесс посадки и высадки более удобным и безопасным. Ведь в темноте так приятно видеть пороги и потолок машины.
Подлокотник
Очень важный элемент комфорта как для водителя, так и для задних пассажиров. На сегодняшний день существует масса решений для ВАЗ 2106, которые позволят организовать удобный водительский подлокотник со встроенным бардачком с несколькими секциями и даже подстаканником. А для задних пассажиров можно ввести средний подлокотник в виде столика с подстаканниками и отделением для вещей. А чтобы не потерять третье пассажирское сиденье, этот подлокотник следует откинуть в спинку сиденья.
Тонировка

Законодательство нашей страны позволяет тонировать заднее стекло и задние боковые стекла. Это следует использовать. Ведь тонировка не только позволит пассажирам спрятаться от глаз людей в городе, но и защитит от палящего солнца.
Кондиционер
Современные автолюбители не представляют жизни без кондиционера. Чего не скажешь о «счастливых» обладателях классики. Однако на сегодняшний день существует множество решений, позволяющих поставить кондер даже на старую шестерку. Было бы желание и деньги.
Люк в крыше

Непременный атрибут всех роскошных моделей автомобилей класса люкс. Но кто сказал, что вы не достойны иметь такую фичу в своих Жигулях? Если у вас есть финансы и знакомый специалист, то на крышу шестерки можно поставить большой стеклянный люк, который позволит дышать свежим воздухом в жаркий летний день и любоваться звездами ночью.
Можно перечислить еще много разных способов тюнинга ВАЗ 2106. Но мы думаем, что даже все эти способы позволят вам за сравнительно «скромную» сумму стать обладателем современного динамичного автомобиля с роскошным внешним видом и комфортным салоном .

Вы можете сделать автомобиль уникальным и эксклюзивным, не обращаясь в специализированные ателье. Тюнинг ВАЗ 2106 своими руками вполне реален, что позволит сэкономить деньги, научиться чему-то новому, превратить привычные формы в шедевр.
Направления в работе
Модернизация автомобиля — тюнинг, делится на 2 раздела или потока в зависимости от спецификации:
Внешний тюнинг ВАЗ 2106 … Это касается как салона, так и экстерьера. Здесь в меньшей степени придется иметь дело с технологическими узлами.
Модернизация технических характеристик — улучшение двигателя, выхлопной, топливной системы, подвески. Технический тюнинг ВАЗ своими руками станет полезной и несложной школой модернизации для начинающих.
Тюнинг автомобиля своими руками вполне реально. Для этого вам понадобится желание улучшить свое транспортное средство, инструмент и несколько практических советов, которые помогут вам создать эксклюзивную модель автомобиля.
Тюнинг ваз 2106 своими руками относительно несложный процесс, что обусловлено простотой устройства отечественных автомобилей. Освоить его сможет даже новичок, весьма далекий от модных веяний тюнинга и технических премудростей. При этом тюнинг ВАЗ 2106 всегда вызывает восторг и восхищение окружающих, а владельцу дарится мощь и повышенный уровень комфорта. Что может получиться, можете посмотреть на фото тюнинга ВАЗ 2106.
С чего начать?
Не стоит сразу бросаться улучшать двигатель, превращая машину в гоночный болид. Начинать тюнинг автомобиля 2106 лучше с простого – делать несложные операции, не требующие больших усилий.
Первым этапом доработки ВАЗ 2106 является замена дисков и резины. Это эффективный способ привлечь внимание. Сегодня рынок предлагает огромный выбор моделей легкосплавных дисков. Но если ничего не подходит, можно заказать в ателье эксклюзивный комплект, но он влетит в копеечку.
Необходимо придерживаться нескольких рекомендаций, чтобы сделать первый шаг и начать тюнинг ВАЗ 2106.
Не стоит устанавливать на ВАЗ диски диаметром более 14 дюймов, так как больший диаметр будет снизить управляемость автомобиля и, возможно, потребовать ревизии колесных арок;
Стоит помнить, что легкосплавные диски не так практичны, как железные, легко деформируются от попадания в ямы. Восстановить их форму сложно и дорого. Чтобы обеспечить беспроблемную эксплуатацию, лучше установить кованые диски, но их довольно сложно найти и они несколько дороже легкосплавных;
Необходимо подобрать правильный профиль резины (высоту шины). Это второе обозначение в типоразмере шин. Например, 185/65 R14. Где обозначение 65 – это высота покрышки. На ВАЗ лучше всего подходят значения в пределах 55–65. Ширина покрышки подбирается в соответствии с шириной диска.
Модернизировать силовые агрегаты ВАЗ не очень сложно, с технологической точки зрения, если приобрести оригинальные запчасти для тюнинга ВАЗ 2106. Они просто устанавливаются вместо штатных узлов и не требуют доработки различных двигателей системы.
Целью модернизации мотора является увеличение его мощности, но при этом увеличивается его технический ресурс, снижается износ. Для этого требуется:
Установка легких клапанов. Они позволяют увеличить обороты двигателя, а соответственно и его мощность.
Установка бронзовых направляющих клапанов. Это нужно делать одновременно с заменой клапанов.
Маслоуловитель картерных газов – профилактическое мероприятие, позволяющее избежать образования нагара на внутренней поверхности узлов и агрегатов двигателя, что значительно повысит их технический ресурс. Делается из подручных средств
Установив турбину, она раздвигает скоростной режим автомобиля. Наряду с этим необходимо заменить стандартные поршни на модифицированные с обозначением «Турбо»
.
Замена впускного и выпускного коллекторов повышает эффективность работы двигателя. Выпускной коллектор (паук) может создавать эксклюзивный звук двигателя, он может рычать как спортивный суперкар
Не лишним будет установить картер — защиту двигателя
Тюнингованные ВАЗ 2106 по набору скорости и ее верхнему пределу не уступают иномаркам премиум-класса, а иногда даже превосходят их.
Карбюратор — это узел, который регулирует подачу топлива в двигатель. Он относительно прост с технической точки зрения, поэтому станет действенным помощником в модернизации автомобиля.
Тюнинг карбюратора 2106 осуществляется несколькими способами:
Снятие пружины с привода дроссельной заслонки первичной камеры. Эта процедура занимает не более 10 минут, но дает прибавку мощности. Из побочных эффектов можно отметить увеличение расхода топлива, но незначительно
Замена диффузора и распылителя. Стандартный диффузор с обозначением 3.5 заменяется аналогичной запчастью только с обозначением 4.5. Аналогичную операцию проводят с распылителем. Здесь 30-й меняется на 40-й
Увеличение жиклеров — этот метод не рекомендуется, так как резко возрастает расход топлива
После увеличения мощности двигателя, для улучшения управляемости автомобиля и из соображений безопасности тюнинг подвески 2106 просто жизненно необходим.
Тюнинг подвески ВАЗ 2106 своими руками вполне реально и для этого вам потребуется:
Замена амортизаторов. Целесообразно устанавливать спортивные, жесткие, двухсекционные модификации
Замена поперечных стабилизаторов. Необходим для улучшения характеристик маневрирования на высокой скорости
Стандартные резинометаллические петли заменены на шаровые стальные. Повышает надежность соединения, управляемость и комфорт при езде
Замена тормозных дисков на спортивные. Это повышает уровень безопасности
Установка блокировки дифференциала. Это необходимо для повышения проходимости автомобиля.
Для проведения всех вышеперечисленных операций вам понадобится обычный слесарный инструмент, подъемник, эстакада, смотровая яма. Пневматический инструмент значительно ускорит процесс.
Модификация автомобиля была бы неполной без переделки салона. Тюнинг салона ВАЗ 2106 состоит из следующих этапов:
Повышение уровня шумоизоляции. Устанавливается под кожу. При этом можно изменить сам скин. Для этого продаются комплекты материалов и инструментов для самостоятельной работы над оформлением внутреннего пространства. Дополнительно салон можно украсить специальными элементами — вставками
Установка стильных подлокотников повышает уровень комфорта
Замена стандартного руля на усовершенствованную модификацию делает управление более комфортным (но не во всех случаях) и дополняет интерьер стильным видом
Замена сиденья. Более дешевый вариант — купить чехлы, их изготовление также можно заказать
Неотъемлемым атрибутом тюнинга салона является замена ковров
Стильная ручка КПП — приятное дополнение к новому интерьеру.
При модернизации интерьера нужно помнить о стиле, не нужно делать нагромождения «наворотов», все должно гармонично сочетаться и составлять единую композицию, где один элемент дополняет другой. Это касается как форм, так и цветов.
Опыт модернизации салона будет неполным, если оставить старую приборную панель и сами приборы. В первую очередь необходимо провести тюнинг торпеды ВАЗ 2106. Это можно сделать двумя способами:
Установка нового
Изменение стандартной конфигурации с использованием монтажной пены, наждачной бумаги и полиэфирной смолы
Первый вариант намного лучше с точки зрения экономии времени, а второй экономит деньги.
Полезный совет
При установке торпеды особое внимание следует уделить уплотнителю во избежание скрипов и потрескиваний, которые очень раздражают и свидетельствуют о низком качестве сборки.
Что касается устройств, то им можно придать стильный вид с помощью светодиодных прокладок и глубоких колодцев. Но последнее потребует конструктивной переделки торпеды. Тюнинг устройств ВАЗ 2106 – один из самых кропотливых и трудоемких процессов, требующий от мастера выдержки и терпения.
Установка дополнительной шумоизоляции и замена обшивки уже считается тюнингом. Для повышения комфорта можно дополнительно установить автоматические окна.
Внешний вид дверей можно изменить либо полностью заменив их, либо установив стильные ручки и козырьки. Следует помнить, что установка новых дверей – довольно затратный процесс.
Этот пункт также можно решить двумя способами:
Замена штатной вытяжки на модифицированную версию. В тренде установка комплектующих из карбона, стеклопластика, карбона. Более дешевый вариант – обклеить капот карбоновой пленкой.
Самостоятельное изменение формы капюшона. Например, можно сделать наружные, внутренние жабры или создать имитацию воздухозаборника с помощью конструкций-обманок (их может быть несколько)
Помощниками здесь будут механический режущий инструмент, сварка (желательно с использованием полуавтомата), шлифовальный круг или наждачная бумага, автомобильная шпаклевка и краска. Стоит помнить, что автомобильная краска отличается от масляной, как и сама технология покрытия.
Решетка радиатора — это элемент дизайна, который часто используется производителями автомобилей для придания нового вида своим моделям. Его переделка влечет за собой некоторые изменения передней части автомобиля, например, необходимо переделать систему крепления, а также конфигурацию кузова.
Возможна установка решеток от других моделей автомобилей — иномарок. Тюнинг радиатора ВАЗ 2106 не требуется. Есть вариант самостоятельного изготовления, но для этого необходимо виртуозно владеть сваркой и руководствоваться правилом «Семь раз отмерь, один раз отрежь». Терпеть тоже не помешает.
Тюнинг оптики ВАЗ 2106 – это принципиальный момент изменения внешнего вида автомобиля. Фары при определенных условиях становятся визитной карточкой автомобиля. Ярким примером тому является марка BMW. Поэтому необходимо уделить особое внимание конструкции и функциональным особенностям фар.
Можно изменить внешний вид фар и фонарей, установив специальные кожухи, отражатели, галогенные лампы разных цветов. Возможна установка продвинутых моделей, но это связано с необходимостью доработки конфигурации кузова и системы крепления. Это требует определенных навыков, поэтому лучше использовать простые способы модификации.
Тюнинг задних фонарей ВАЗ 2106 осуществляется путем их замены на светодиодные аналоги; помимо стильного внешнего вида, они повышают уровень безопасности, так как отлично видны в условиях плохой видимости.
Тюнинг ВАЗ 2106 – это изменение характеристик автомобиля путем улучшения заводских узлов и агрегатов, а также изменение внешнего вида самого автомобиля. Как видно из определения, тюнинг бывает внешний, а тюнинг, так сказать, «внутренний», что означает улучшение характеристик двигателя, улучшение трансмиссии и ходовой части автомобиля. Каждый автовладелец, который собирается провести тюнинг ВАЗ 2106, должен понимать, что для этого потребуется большое количество вложений, как материальных, так и технических затрат. В первую очередь нужно ответить на два основных вопроса:
Какой результат нужен автовладельцу?
Как он этого добьется?
Теперь каждый вид тюнинга надо разбирать отдельно.
Улучшение двигателя и трансмиссии автомобиля
Поскольку двигатель карбюраторный, его либо меняют на инжекторный, либо улучшают. При переделке в инжекторный двигатель в бензобаке монтируется электрический топливный насос, во впускном коллекторе устанавливаются топливные форсунки и топливная рампа. Воздушный фильтр установлен для форсунок с ресивером и дроссельной заслонкой с приводом от педали акселератора. Затем под капот устанавливается электронный блок управления, который управляет всеми системами автомобиля. Гораздо проще и дешевле установить оборудование Евро-3, так как оно не предусматривает наличия катализаторов, их датчиков и электронного управления дроссельной заслонкой.
Тюнинг карбюраторного двигателя предполагает установку двухкамерного карбюратора Солекс вместо штатного. Регулировка его поплавковой камеры, увеличение диаметра топливных форсунок и распылительных трубок экономайзера и экономостата, а также дроссельных заслонок значительно увеличивают мощность автомобиля. Также увеличению мощности способствует установка прямотока вместо штатной выхлопной системы и глушителя, за счет чего выхлопные газы будут полностью выходить, что не позволит двигателю терять мощность, гарантируя, что камера сгорания заполняется полноценной горючей смесью без примеси выхлопных газов. Однако важно не забывать, что такой тюнинг 2106 увеличивает расход топлива.
Также заводскую четырехступенчатую коробку передач можно заменить на пятиступенчатую от автомобиля ВАЗ 2107, которая идеально подходит для двигателя ВАЗ 2106. Это касается только тюнинга, при котором улучшаются заводские двигатели, а не полная замена двигателя, на который эта коробка не подходит. Поэтому с новым двигателем к нему подбирается коробка передач, либо устанавливается коробка передач, которая идет в комплекте с двигателем от производителя.
Улучшенная подвеска и шасси
Мощному двигателю должна соответствовать подвеска автомобиля. Заводская подвеска не обеспечит требуемой устойчивости, в отличие от жесткой, к тому же заводская задняя подвеска способствует сильному заносу на скорости, особенно в холодное время года. Жесткость подвески достигается размещением резиновых подушек под рессорами, установкой пружин от автомобиля ВАЗ 2121 «Нива» и заменой штатных масляных амортизаторов на газовые. Также устойчивости поспособствует замена реактивных тяг на А-образный рычаг, обеспечивающий четкий вертикальный ход подвески без бокового смещения.
Занос автомобиля на скорости и в поворотах устранен путем доработки задней подвески, а именно:
замена тяги поперечной устойчивости (тяга Панара) на механизм Уатта;
установка стабилизатора на заднюю ось с креплением его концов к кузову автомобиля;
полная замена подвески на другую: полузависимую или независимую.
В связи с заменой подвески придется менять привод, так как штатный задний мост не будет обеспечивать передачу крутящего момента при работе подвески. В этом случае либо задний мост устанавливается под независимую подвеску задних колес, например, очень распространенный случай, когда на Opel Omega A устанавливается задний мост.
Другой вариант предполагает переключение привода с заднего на передний. В этом случае нужно либо менять двигатель и ставить двигатель любого другого переднеприводного автомобиля, например с ВАЗ 2109, либо ставить коробку передач с ШРУСами Москвич 2141, так как первые автомобили этой модели были выпускался с основным двигателем от ВАЗ 2106 объемом 1,6 литра, только с коробкой передач в сборе с дифференциалом для переднего привода. Этот вариант будет самым дешевым в отличие от полной замены двигателя.
Чтобы обеспечить безопасную эксплуатацию транспортного средства, мощному двигателю также нужны хорошие тормоза для быстрого замедления или остановки. Абсолютно каждый владелец Жигулей классической модели знает, что тормоза на этом автомобиле – больная тема. Задние барабанные тормоза пока не так огорчают, а передние дисковые оставляют желать лучшего. Болезнью двухпоршневого суппорта является частое закисание одного из рабочих поршней, в результате чего, помимо неравномерного износа тормозных колодок и диска, торможение самого автомобиля неэффективно и может носить прочь.
При не решении проблемы рвется чехол поршня, и его замена отнимет у владельца драгоценное время и деньги. Если хорошо следить за тормозами передних колес, то правильная работа двухпоршневых суппортов обеспечивает очень хорошее торможение, но большинство владельцев заменяет их суппортами автомобилей ВАЗ семейства Самара. Они просты в обслуживании, а также обеспечивают хорошую эффективность торможения. Также возможна замена суппортов и дисков на спортивные, так как спортивные суппорта позволяют быстро затормозить или остановить автомобиль, а вентилируемые диски увеличат срок службы тормозных колодок и тем самым повысят эффективность торможения.
Тюнинг внешнего вида автомобиля
Помимо мощного двигателя и жесткой подвески, каждый водитель согласится с тем, что необходимо проводить внешний тюнинг ВАЗ 2106, так как его машина должна выглядеть одинаково: грозно и напористый.
Внешний тюнинг ваз 2106 подразумевает следующее:
добавление спортивных спойлеров;
установка автомобильных обвесов;
замена заводских передних и задних фонарей;
переделка салона автомобиля;
использование мелких аксессуаров.
Спойлеры и обвесы подчеркнут спортивный характер автомобиля и характер владельца. Установка дорогих передних и задних фонарей также не позволит автомобилю сразу узнать себя и в то же время обеспечит хорошее освещение и видимость в темное время суток. Стоит отметить, что при замене фар может потребоваться доработка кузова для подгонки сидений под новые размеры фар.
В салоне автомобиля заменяют сиденья, обтягивают их качественной тканью или кожей, меняют приборную панель. Чаще всего панель устанавливается от автомобиля ВАЗ 2107. Так же заменяется руль, причем руль обтягивается кожей или устанавливается рулевой кожух. На пороги установлены накладки из нержавеющей стали, препятствующие стиранию металла при посадке и высадке пассажиров.
К мелким аксессуарам относятся светодиодные ленты, дополнительные отражатели, стоп-сигналы, другие дверные ручки и тому подобное, которые крепятся к кузову автомобиля, что также помогает отличить автомобиль от других.
Заключение
Подводя итоги данной статьи, следует сделать вывод, что тюнинг ВАЗ 2106 очень долгий, сложный и затратный процесс. Однако, поставив перед собой конкретную цель, вы можете улучшить свой автомобиль, сделав его мощнее, придав ему спортивный вид и тем самым выделиться на фоне других классических Жигулей.
Сегодня на дорогах можно встретить множество автомобилей отечественного производства с уникальным тюнингом. Хотя найдутся автолюбители, которые скажут, что это все лишнее, и что тюнинг оправдан только на ралли и выставках. Настоящие фанаты своего автомобиля улучшают его для души, для себя, чтобы он был комфортным во всех отношениях.
Тюнинг ВАЗ 2106
В интернете можно найти множество фото и видео, где мастера и тюнинговые компании демонстрируют настоящие шедевры. Даже заядлому автолюбителю порой не всегда удается разглядеть в тюнингованной машине черты знакомой «шестерки», как ее все привыкли называть.
Есть несколько типов:
технический;
внешний;
тюнинг салон.
О них мы и поговорим подробнее.
Технический тюнинг ВАЗ 2106
Тюнинг и доработка двигателя на ВАЗ 2106
Именно он является «сердцем автомобиля» и с него начинается технический тюнинг. Мотор отлично выдерживает большие нагрузки и долгий срок службы. Мастера тюнинга, благодаря небольшим доработкам и тюнингу двигателя, увеличивают его мощность.
Двигатель «шестерка» с двумя карбюраторами
Способ первый — доводка:
подгонка и шлифовка выпускного и впускного коллектора;
облегчение и регулировка веса всех поршней, шатунов и коленчатого вала;
Доработка системы зажигания и питания двигателя.
Способ второй — тюнинг карбюратора:
Снимаем пружину вакуумного привода в дроссельной заслонке первичной камеры. За счет этого увеличится динамика «шестерки», но при этом увеличится расход бензина на 0,5 литра;
Заменяем на механический вакуумный привод дроссельной заслонки в первичной камере. Вы можете использовать пружину, которую мы сняли с вакуумного привода. За счет этого машина станет более плавно разгоняться и улучшится динамика. При этом расход топлива не увеличится;
заменить первичную камеру на диффузор с маркировкой 4,5 вместо 3,5. И заодно заменить для ускорения на более крупный (от 30 до 40) помповый спрей. Расход топлива останется прежним;
Также следует отметить, что капитальный ремонт двигателя ВАЗ 2106 может существенно изменить поведение автомобиля на дороге, причем зачастую в ущерб безопасности.
Тюнинг подвески ВАЗ 2106
Для спортивной езды заводская «шестерка» подвеска не подходит из-за чрезмерной мягкости. То же самое можно сказать почти обо всех ВАЗах, которые даже не станут исключением, что также требует серьезной работы над подвеской.
Благодаря улучшенной подвеске автомобиль станет немного жестче и его можно будет опустить ниже. Все это отлично скажется на управляемости и маневренности автомобиля.
Что можно улучшить:
перебрать всю подвеску автомобиля;
установить спортивные амортизаторы, лучше всего газомасляные;
используйте двойной стабилизатор.
В последнем случае потребуется помощь квалифицированных специалистов, поскольку для этого требуются достаточные знания в области инженерных технологий.
Тюнинг тормозной системы на ВАЗ 2106
После тюнинга двигателя и подвески переходим к тормозной системе «шестерки».
Процесс по этапам:
Заменяем главный заводской цилиндр на больший. Это повысит давление в системе;
улучшение передних тормозов. Лучше всего для этого подходит комплект от ВАЗ 2112, который прекрасно заменяет старые передние тормоза;
установка полного комплекта дисковых тормозов.
Для этого потребуются суппорта ВАЗ 2112, но тюнингованные ателье предпочитают ставить ATE 520142 Power Disk. Последние имеют на поверхности эллипсоидальные бороздки и поэтому называются вентилируемыми. Такой комплект без доработки ступицы идеально подходит для ВАЗ 2106.
Для замены задних тормозов на современные дисковые лучше обратиться в профессиональный автосервис. Для этого нужны станки и специальные инструменты.
Тюнинг и доработка сцепления ВАЗ 2106
После первых трех этапов приступаем к доработке сцепления ВАЗ 2106. Этот механизм предназначен для плавного соединения трансмиссии с коленчатым валом автомобиля во время движения и переключения передач.
Необходимо проверить ход педали сцепления, чтобы он не превышал 120-130 мм, иначе потребуется регулировка. Но часто ведомый диск может потребовать замены из-за плохого состояния сцепления, что негативно сказывается на плавности и трогании ВАЗ 2106.
Коробка передач ВАЗ 2106
Заводская коробка «шестерки» переделывается в спортивную. Он будет отличаться от классического передаточными числами. Спортивная коробка имеет более длинные низшие передачи и более короткие высшие передачи. Передаточные числа выбираются в зависимости от стиля вождения.
На КПП еще надо будет заменить коромысло на короткоходное. В этом случае уменьшится ход рычага, и, как следствие, передачи будут переключаться быстрее.
Автоматические коробки передач на ВАЗ 2106 практически не используются. Но при желании и финансовых возможностях можно произвести любую модернизацию в автомобиле.
Внешний тюнинг ВАЗ 2106
Задние фонари можно заменить на светодиоды, с более выразительной оптикой и более ярким освещением. Это не только улучшит внешний вид автомобиля, но и защитит вас в дороге, особенно такие фары эффективны при плохой видимости: туман, дождь, снег.
Обвесы для ВАЗ 2106
Здесь уже можно пофантазировать и придумать индивидуальный стиль для ВАЗ 2106. Заменив боковые юбки, задний и передний бамперы, вы сделаете свой автомобиль более привлекательным. Также этот вид тюнинга является наименее затратным по финансам и времени.
Диски на ВАЗ
Это один из важных элементов внешнего тюнинга, когда классические диски заменяются стильными литыми дисками. Благодаря этому ваш ВАЗ 2106 будет выглядеть как новый.
Помимо неповторимого стиля, замена дисков улучшит динамику автомобиля:
легкосплавные диски намного легче стальных, а значит, снизится нагрузка на подвеску;
легкосплавные диски отлично охлаждают.
Для этого на некоторых моделях легкосплавных дисков предусмотрены дополнительные вентиляционные отверстия, через которые происходит улучшенное охлаждение тормозов.
Диаметр диска можно увеличить за счет использования низкопрофильной резины.
В этом случае мы получаем лучшую маневренность, машина будет лучше входить и выходить из поворотов.
При нарушении этих параметров колесо может выпирать за арку, либо при малейших неровностях дороги ударяться об нее. Грязь из-под колес будет распыляться на кузов автомобиля.
Также есть легкосплавные и кованые диски. Первые значительно дороже литых и прочнее за счет ковки. Кованые диски весят на 30% меньше литых. На ВАЗ 2106 также можно подобрать легкосплавные, и их цена остается доступной.
Глушитель на шестерку
Каждый из автолюбителей слышал «рев», когда мимо проезжала тюнингованная машина. Так получается прямоточный глушитель, который увеличивает мощность автомобиля до 10-15%, но значительно снижает шумоизоляцию выхлопной системы.
Это можно легко сделать дома. Есть также роскошные хромированные выхлопные системы с двумя выхлопными трубами. Они отлично смотрятся снаружи.
Тюнинг кузова ВАЗ 2106
Используя современные перламутровые краски или цвета металлик, можно полностью изменить внешний вид «шестерки». Вместе с кузовом сегодня красят колесные диски и классические бампера, и даже часть оптики.
Некоторые элементы могут быть обернуты углеродной пленкой, например, капот, крыша, наружные зеркала или колеса. Некоторые автовладельцы покрывают карбоновой пленкой весь кузов автомобиля. Он намного прочнее лакокрасочного покрытия и отлично защищает кузов от механических повреждений и агрессивных сред.
Интерьер классической «шестерки» можно полностью изменить до неузнаваемости. Поставьте сиденья иностранного производства, например, от BMW или Mercedes. Установить более функциональную торпеду или обшить старой кожей. Будет очень похоже, только в шестерке будет чуть удобнее, так как чуть больше.
Обтянуть дверные карты кожей и вставить подсветку. Вместо стандартных устройств поставьте спортивные со светодиодной подсветкой, цифровым дисплеем и яркими цветами. Установите бортовой компьютер или мультимедийную сенсорную систему на центральную консоль.
Некоторые элементы салона автомобиля могут быть отделаны пленкой под карбон любого цвета, кожей и т.д. Обилие предложений по тюнингу салона открывает перед автомобилистами неограниченные возможности.
Меломаны предпочитают устанавливать дорогую качественную акустику с усилителем и сабвуфером, что позволит вам наслаждаться музыкой.
Идеальный вариант тюнинга салона – использование светодиодной подсветки в порогах, под ногами, на задней полке или в потолке. Это значительно украсит общий вид автомобиля, а также создаст комфорт водителю и пассажирам.
Туниг ВАЗ 2106 зависит только от вашей фантазии, желания и финансовых возможностей.
ВАЗ 2106 тюнинг фото самых популярных моделей «шестерки» вы можете посмотреть в этом видео:
замена сайлентблоков нижнего и верхнего рычага
На автомобиле ВАЗ-2106 замена сайлентблоков производится в случае их разрушения (как полного, так и частичного). На рычагах подвески расположены резинометаллические шарниры (сайлентблоки) — два на нижних, столько же — на верхних. Также стоит отметить, что при ремонте необходимо осматривать рычаги на наличие повреждений. К сожалению, они имеют свойство лопаться, в результате чего колесо смещается.
Инструменты для замены
На ВАЗ-2106 замена сайлентблоков практически невозможна без применения специальных съемников. Устройство это достаточно простое по конструкции – металлический стакан, диаметр которого равен размеру резинометаллического элемента, шайба и болт с гайкой (имеют резьбу с большим шагом, так как требует больших нагрузок). Кроме того, вам понадобится еще несколько специальных приспособлений. Лучше купить их у друзей заранее. С целым инструментом ремонт намного проще.
Во-первых, это съемник для пружин — две шпильки, на концах которых разносторонняя резьба, на нее накручены захваты. Во-вторых, желательно иметь съемник шарикоподшипников, ведь не исключено, что во время ремонта вы решите его заменить. В-третьих, нужен хороший инструмент – ключи, отвертки, гайки. Если нет ремувера, то поможет газовый баллончик. Он нужен для выжигания резины из шарнира. Таким способом можно быстро сломать резинометаллический элемент, чтобы снять его с посадочного места.
Снятие верхнего рычага
Замена передних сайлентблоков ВАЗ-2106 не обходится без двух действий — снятия колеса и поднятия ремонтируемой стороны на домкрате. Первое, что вы делаете, это манипуляция. Теперь перед вами во всей красе оба рычага, но вам нужен верхний. Следует отметить, что резинометаллические шарниры на нем меняются несколько иначе, чем на нижнем. Снимать нужно весь элемент, но нижний демонтировать не обязательно. Вот только шаровая опора будет мешать, нужно ее отсоединить.
Для этого ключами на 10 болтов открутить гайки. Еще раз заметьте — при установке не жадничайте, ставьте хоть новые гайки. Они самостопорящиеся, на краю резьбы имеют пластиковую вставку. На ВАЗ-2106 замена сайлентблоков не обходится без установки новых гаек. Теперь осталось только выкрутить болт крепления элемента подвески к кузову, для этого необходимо ключом на 22 открутить гайку. Аналогично удерживать болт от проворачивания. Конечно, не правильно говорить «болт», а «ось», так будет точнее.
Замена сайлентблоков верхнего рычага
Все, теперь у вас в руках верхний рычаг, необходимо выбить из него петли. Но бить, конечно, тяжело, потому что резина отражает удар, так что можно и молотком в глаз попасть, если правильно им махнуть. Для этого используйте лучший съемник. Если вы занимаетесь ремонтом автомобиля, то у вас должен быть инструмент. В частности, хорошие тиски не будут лишними. Теперь начинается замена блоков глушителя рычага ВАЗ-2106, к которой вы так долго шли.
Рычаг надежно зафиксируйте в тисках. Съемник надевается на шарнир и, закручивая его гайку, начинаете выпрессовывать сайлентблок. Рекомендуется перед ремонтом обработать проникающей смазкой все узлы — шарниры, резьбовые соединения. А если вы не хотите мучиться со стриптизершей, то единственный помощник, который вам нужен, это огонь. Просто прогрейте парусину под открытым огнем. Вся резина при этом выгорает, остается только металлическая часть шарнира, которая легко выбивается из рычага одним взмахом. Конечно, этот способ можно назвать варварским, но на ВАЗ-2106 замену сайлентблоков можно проводить и с его помощью. Особенно в тех случаях, когда съемник не помогает снять петлю.
Замена шарниров нижних рычагов
Закончив с верхом, можно переходить к нижнему. Его крепление было сделано несколько иначе. А замена силиконовых колодок ВАЗ-2106 производится без снятия рычага подвески. Достаточно просто открутить гайку, которую, кстати, при сборке нужно заменить на новую. И снимите шайбу. Вот и все, теперь при помощи полого болта съемник выпрессовывает шарнир. Второй добывается по такой же точной технологии.
Установка новых петель производится опрессовкой. Для этого резиновый блок вживляется в отверстие вручную. Затем, используя пьедестал, аккуратно нанесите удары молотком. Бить изо всех сил не нужно, достаточно резкого, но слабого удара. Но это если съемника нет, а если он есть, то задача многократно упрощается — наденьте его на шарнир и медленно, не допуская перекосов, вкручивайте болт. После нажатия проверьте, чтобы не образовался зазор. В конце закрутить новую гайку, не забыв про шайбу. На этом все, замена сайлентблоков ВАЗ-2106 завершена, можно ставить верхний рычаг на место.
Тюнинг морды ВАЗ 2106. Переоборудование ходовой части автомобиля
На дорогах сегодня много автомобилей отечественного производства с уникальным тюнингом. Хотя найдутся автолюбители, которые скажут, что это все лишнее, и что тюнинг оправдан только на ралли и выставках. Настоящие фанаты своего автомобиля улучшают его для души, для себя, чтобы он был комфортным во всех отношениях.
Тюнинг ВАЗ 2106
В интернете можно найти множество фото и видео, где мастера и тюнинговые компании демонстрируют настоящие шедевры. Даже заядлому автолюбителю иногда не всегда удается разглядеть в тюнингованной машине черты знакомой «шестерки», как ее все привыкли называть.
Есть несколько типов:
технический;
внешний;
тюнинг салон.
О них мы и поговорим подробнее.
Технический тюнинг ВАЗ 2106
Тюнинг и доработка двигателя на ВАЗ 2106
Именно он является «сердцем автомобиля» и с него начинается технический тюнинг. Мотор отлично выдерживает большие нагрузки и долгий срок службы. Специалисты по тюнингу, благодаря небольшим доработкам и тюнингу двигателя, увеличивают его мощность.
Двигатель «шестерка» с двумя карбюраторами
Способ первый — доводка:
подгонка и шлифовка выпускного и впускного коллектора;
регулировка разгрузки и веса всех поршней, шатунов и коленчатого вала;
Доработка системы зажигания и питания двигателя.
Способ второй — тюнинг карбюратора:
Снимаем пружину вакуумного привода в дроссельной заслонке первичной камеры. За счет этого увеличится динамика «шестерки», но при этом увеличится расход бензина на 0,5 литра;
Заменяем на механический вакуумный привод дроссельной заслонки в первичной камере. Вы можете использовать пружину, которую мы сняли с вакуумного привода. За счет этого машина станет более плавно разгоняться и улучшится динамика. При этом расход топлива не увеличится;
заменить диффузор первичной камеры с маркировкой 4,5 вместо 3,5. И заодно заменить для ускорения на более крупный (от 30 до 40) помповый спрей. Расход топлива останется прежним;
Также следует отметить, что капитальный ремонт двигателя ВАЗ 2106 может существенно изменить поведение автомобиля на дороге, причем зачастую в ущерб безопасности.
Тюнинг подвески ВАЗ 2106
Для спортивной езды заводская подвеска «шестерки» не подходит из-за излишней мягкости. То же самое можно сказать почти обо всех ВАЗах, которые даже не станут исключением, что также требует серьезной работы над подвеской.
Благодаря улучшенной подвеске автомобиль станет немного жестче и его можно будет опустить ниже. Все это отлично скажется на управляемости и маневренности автомобиля.
Что можно улучшить:
перебрать всю подвеску автомобиля;
установить спортивные амортизаторы, лучше всего газомасляные;
используйте двойной стабилизатор.
В последнем случае потребуется помощь квалифицированных специалистов, так как для этого требуются достаточные знания в области инженерных технологий.
Тюнинг тормозной системы на ВАЗ 2106
После тюнинга двигателя и подвески переходим к тормозной системе «шестерки».
Процесс по этапам:
Заменяем главный заводской цилиндр на больший. Это повысит давление в системе;
улучшение передних тормозов. Лучше всего для этого подходит комплект от ВАЗ 2112, который прекрасно заменяет старые передние тормоза;
установка полного комплекта дисковых тормозов.
Для этого потребуются суппорта ВАЗ 2112, но тюнингованные магазины предпочитают устанавливать Power Disk АТЕ 520142. Последние имеют на поверхности эллипсоидальные бороздки и поэтому называются вентилируемыми. Такой комплект без доработки ступицы идеален для ВАЗ 2106.
Для замены задних тормозов на современных дисководах лучше обратиться в профессиональный автосервис. Для этого вам понадобятся станки и специальные инструменты.
Тюнинг и доработка сцепления ВАЗ 2106
После первых трех этапов приступаем к доработке сцепления ВАЗ 2106. Этот механизм предназначен для плавного соединения трансмиссии с коленчатым валом автомобиля в процессе движения и переключения передач.
Необходимо проверить ход педали сцепления, чтобы он не превышал 120-130 мм, иначе придется регулировать. Но часто ведомый диск может потребовать замены из-за плохого состояния сцепления, что негативно сказывается на плавности и трогании ВАЗ 2106.
Коробка передач ВАЗ 2106
Заводская коробка «шестерки» переделывается в спортивную. Он будет отличаться от классического передаточными числами. Спортивная коробка имеет более длинные низшие передачи и более короткие высшие передачи. Передаточные числа выбираются в зависимости от стиля вождения.
На КПП еще надо заменить коромысло на короткоходное. В этом случае уменьшится ход рычага, и, как следствие, передачи будут переключаться быстрее.
Автоматические коробки передач на ВАЗ 2106 практически не используются. Но при желании и финансовой возможности можно произвести любую модернизацию в автомобиле.
Внешний тюнинг ВАЗ 2106
Задние фонари можно заменить на светодиоды, с более выразительной оптикой и более ярким освещением. Это не только улучшит внешний вид авто, но и защитит вас в дороге, особенно такие фары эффективны при плохой видимости: туман, дождь, снег.
Обвесы на ВАЗ 2106
Здесь уже можно пофантазировать и придумать индивидуальный стиль для ВАЗ 2106. Заменив боковые юбки, задний и передний бампера, вы сделаете свой автомобиль более привлекательным. Также этот вид тюнинга является наименее затратным с точки зрения финансов и времени.
Колеса на ВАЗ
Это один из важных элементов внешнего тюнинга, когда классические диски заменяются стильными литыми дисками. Благодаря этому ваш ВАЗ 2106 будет выглядеть как новый.
Помимо уникального стиля, замена дисков улучшит динамику автомобиля:
легкосплавные диски намного легче стальных, а значит снизится нагрузка на подвеску;
легкосплавные диски отлично охлаждают.
Для этого в некоторых моделях легкосплавных дисков предусмотрены дополнительные вентиляционные отверстия, через которые происходит улучшенное охлаждение тормозов.
Диаметр диска можно увеличить за счет использования низкопрофильной резины.
В этом случае мы получаем лучшую маневренность, машина будет лучше входить и выходить из поворотов.
При нарушении этих параметров колесо может выпирать за арку, либо при малейших неровностях дороги ударяться об нее. Грязь из-под колес будет распыляться на кузов автомобиля.
Также есть легкосплавные и кованые диски. Первые значительно дороже литых и прочнее за счет ковки. Кованые диски весят на 30% меньше литых. На ВАЗ 2106 также можно подобрать легкосплавные, и их цена остается доступной.
Глушитель на шестерку
Каждый из автолюбителей слышал «рев», когда мимо проезжала тюнингованная машина. Так он издает прямоточный глушитель, который увеличивает мощность автомобиля на 10-15%, но значительно снижает шумоизоляцию выхлопной системы.
Это можно легко сделать дома. Есть и роскошные хромированные выхлопные системы на две выпускные трубы. Они отлично смотрятся снаружи.
Тюнинг кузова ВАЗ 2106
Используя современные перламутровые краски или цвета металлик, можно полностью изменить внешний вид «шестерки». Вместе с кузовом сегодня красят и колесные диски, и классические бампера, и даже часть оптики.
Некоторые элементы могут быть обернуты углеродной пленкой, например, капот, крыша, наружные зеркала или колеса. Некоторые автовладельцы покрывают карбоновой пленкой весь кузов автомобиля. Он намного прочнее лакокрасочного покрытия и отлично защищает кузов от механических повреждений и агрессивных сред.
Салон классической «шестерки» можно полностью изменить до неузнаваемости. Поставьте сиденья иностранного производства, например, от BMW или Mercedes. Установить более функциональную торпеду или обшить старой кожей. Будет очень похоже, только в шестерке будет чуть удобнее, так как чуть больше.
Обтянуть дверные карты кожей и вставить подсветку. Вместо стандартных устройств поставьте спортивные со светодиодной подсветкой, цифровым дисплеем и яркими цветами. Установите на центральной консоли бортовой компьютер или мультимедийную сенсорную систему.
Некоторые элементы салона автомобиля могут быть отделаны пленкой под карбон любого цвета, кожей и т.д. Обилие предложений по тюнингу салона открывает перед автолюбителями неограниченные возможности.
Меломаны предпочитают устанавливать дорогие качественные колонки с усилителем и сабвуфером, что позволит вам наслаждаться музыкой.
Идеальным вариантом тюнинга салона является использование светодиодной подсветки в порогах, под ногами, на задней полке или в потолке. Это значительно украсит общий вид автомобиля, а также создаст комфорт водителю и пассажирам.
Туниг ВАЗ 2106 зависит только от вашей фантазии, желания и финансовых возможностей.
ВАЗ 2106 тюнинг фото самых популярных моделей «шестерки» вы можете посмотреть в этом видео:
Бывают и такие тюнинговые ВАЗы.

Последние 196 автомобилей модели ВАЗ-2106 сошли с главного конвейера АвтоВАЗа 25 декабря 2001 года. За более чем 25 лет производства выпущено более четырех миллионов автомобилей этой модели. Благодаря своей недорогой цене и хорошему качеству «шестерка» стала поистине всенародным любимцем. Народные таланты из СССР, а позже и со всего постсоветского пространства бережно ухаживали и совершенствовали свою любимую машину, порой даже не зная меры. Мы подготовили обзор самых эффектно тюнингованных автомобилей ВАЗ-2106.
Про устаревшую легендарную машину можно писать хорошо или нет. Поэтому некоторые номинации в этом обзоре мы оставили без описания.
Концепт-кар ВАЗ-2106 Спорт
Фантазия доморощенных Кулибиных не знает границ, размер их таланта тоже. Однако вазовская классика шестой модели – непростой орешек, поэтому ожидания не всегда соответствуют действительности. В любом случае попытка эффектного тюнинга засчитывается.
ВАЗ-2106 Челленджер
В данном случае название модели «Челленджер» написано по русски, т. к. тюнинг тоже русский, хотя и похож на известную модель Додж .
ВАЗ-2106 Diablo 1.0
Уникальная концепция ВАЗ-2106 Diablo имеет характерный черный матовый цвет. Строго, стильно, эффектно. Но в темноте не заметно, так что обидно.
ВАЗ-2106 Диабло 2.0
Обновленный концепт ВАЗ-2106 Diablo 2.0 взял все самое лучшее от первой модели, при этом избавившись от большинства ее недостатков. Кузов автомобиля стал более спортивным, нарочито острые грани намекают на непростой характер владельца. Создатели добавили контрастности цветам вазовского детища, и теперь этот автомобиль заметен в любое время суток. Двери, которые открываются вверх, вызовут благоговейный трепет у всего женского населения вашей местности и не менее половины мужского населения.
ВАЗ-2106 Дарт Вейдер
Продолжаем тему темных сил ВАЗ-2106 Дарт Вейдер … Дизайн этой модели явно вдохновлен шлемом легендарного звездного злодея. Появление этого автомобиля у дверей любой сельской дискотеки произведет примерно такой же фурор, как появление самого Дарта Вейдера.
ВАЗ-2106 Ракета
Эта модель тюнингованной «шестерки» взлетает сразу со старта, на что как бы намекают расположенные сзади многочисленные декоративные насадки. Достойный соперник предыдущей модели, мечта Люка Скайуокера.
VAZ-2106 Rolls

VAZ-2106 BOOMER

VAZ-2106 BOOMER 2.0
О первой модели VAZ-2106 Boomer как хорошо. Все блестит и блестит, но главное, что правильная эмблема гордо расположилась на носу машины.
Представительский ВАЗ-2106
Салон, кожаный салон и стразы — так мог выглядеть личный автомобиль Филиппа Киркорова в 1991.
ВАЗ-2106 Голубое пламя
«» В исполнении фанатов Автоваза выглядит не хуже оригинала, во всяком случае так считают сами фанаты.
ВАЗ-2106 Камаро
Качественный спортивный тюнинг запчасти на ваза 2106
Наш сайт тюнинг магазин специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок. У нас вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2106.
ВАЗ 2106 (в простонародье «шестерка») — по сути, этот автомобиль является модернизацией ВАЗ 2103, который также производится на Волжском автозаводе. «Шестёрка» выпускалась с 1976 по 2006 год и более С конвейера сошло 4,3 миллиона автомобилей. Обычно ВАЗ-2106 комплектовался 4-х или 5-ти ступенчатой механической коробкой передач и двигателями ВАЗ-2106, ВАЗ-2103, ВАЗ-21011.
Тюнинг салона и экстерьера
К сожалению, до наших дней дошло не так много автомобилей этой модели. Однако тюнинговать его будет еще интереснее и с таким автомобилем вы станете индивидуальнее. Наш магазин всегда поможет подобрать качественные детали для тюнинга вашей классики. Для внешнего тюнинга различные накладки, спойлеры, оптика, юбки, бампера и многое другое. Для тюнинга салона автомобиля мы можем предложить спортивные рули, нестандартную приборную панель, насадки на ручку КПП, ковши и т.д.
Запчасти для комплексного тюнинга
Не забывайте о тюнинге таких деталей автомобиля, как двигатель, трансмиссия, подвеска, тормозная, выхлопная, топливная системы, турбокомпоненты и другие. Для ВАЗ 2102 всегда в наличии амортизаторы, пружины и комплекты подвески, собранные от проверенных, надежных производителей. Советуем заменить некоторые стандартные запчасти на облегченные. Специалисты нашей компании подходят к каждому клиенту индивидуально, в полной мере учитывая его пожелания и предложения.
Тюнинг автомобиля ВАЗ 2106 своими руками – явление распространенное. На дорогах России и стран СНГ часто можно встретить автомобили с уникальным дизайном. Многие драйвера делают свои собственные переделки. Таким образом, они в полной мере реализуют творческие идеи по улучшению дизайна и ходовых качеств автомобиля.
Проведение тюнинга кузова ВАЗ 2106 включает в себя действия, направленные на улучшение и придание ему спортивности.
Существует три вида тюнинга автомобильной советской классики:
Первый направлен на придание автомобилю спортивного вида и увеличение мощности двигателя автомобиля.
Второй предполагает тюнинг шестерки «под старину», на автомобиль ставится большое количество хромированных деталей, модель окрашивается в сдержанные тона (часто можно встретить ВАЗ 2106 окрашенный в два цвета).
Третий вид тюнинга – искусственное «состаривание» ВАЗ 2106, или создание «боевой классики».
Водители в этом случае ухудшают внешний вид автомобиля, красят его «под ржавчину» или используют заведомо «гнилые» детали. При такой переделке автомобиля приветствуется только наличие одной целой фары, вмятин, сильной коррозии. При этом улучшаются ходовые качества ВАЗ 2106.
Отдельно стоит выделить тонировку стекол автомобилей. До сравнительно недавнего времени автомобили с «намертво» тонированными передними, боковыми и задними стеклами. В связи с ужесточением правил тонировки автомобилей тюнинг подобного плана на ВАЗ 2106 осуществляется следующим образом: стекла не тонируют «намертво», но слегка придают им другой оттенок: это могут быть как яркие цвета (желтый, розовый, зеленый, голубой), так и темные (серый или коричневый).
На днище автомобиля установлены светодиоды, имитирующие неоновые огни.
Колесные диски
Штампованные диски, штатно устанавливаемые на ВАЗ 2106, отличаются высокой износостойкостью. Однако их конструкция не устраивает водителей, занимающихся тюнингом своего автомобиля. Самый экономичный способ изменить внешний вид дисков — перекрасить. Для этого используются краски ярких цветов и цветов. В зависимости от концепции тюнинга ВАЗ 2106 стандартные штампованные диски могут быть окрашены в ярко-красный, желтый, оранжевый, зеленый или темно-синий цвет.
Штампованные диски заменены на 15-16-дюймовые легкосплавные диски. Они придают автомобилю спортивный вид, к тому же дополнительные отверстия в таких дисках влияют на охлаждение тормозов автомобиля. К недостаткам можно отнести их высокую стоимость и меньшую, по сравнению со штампованными дисками, прочность.
Для установки дисков большего диаметра на ВАЗ 2106 используйте низкопрофильную резину. При неправильном подборе дисков колесо будет тереться о колесную арку, что приведет к опасным ситуациям, а вся грязь с колес попадет на кузов автомобиля. Чтобы этого избежать и использовать диски больших диаметров, создают сварные конструкции (расширяют колесные арки, делают их более выпуклыми).
Подсветка монтируется с помощью ободков из светодиодных лент, может быть одноцветной (питание на светодиоды подается синхронно с зажиганием автомобиля) и многоцветной переливающейся (в этом случае в салоне монтируется блок управления подсветкой ). Светодиоды также питаются от аккумулятора, но с помощью кнопки управления водитель может менять режимы подсветки обода колеса.
Обвесы
При выполнении спортивного тюнинга ВАЗ 2106 заводские бампера меняются на пластиковые спортивные обвесы. Эти детали продаются в специализированных магазинах автозапчастей. Но некоторые водители, используя стеклопластик, создают обвесы самостоятельно.
Установка и установка обвесов не составляет большого труда, при условии наличия креплений для установки детали на автомобиль. Обвес существенно меняет внешний вид ВАЗ 2106, придавая автомобилю спортивной агрессии и элегантности.
Часто номерной знак впоследствии фиксируется на установленном обвесе. Для освещения в ночное время используются светодиодные ленты.
Фары головного света
Штатные осветительные приборы ВАЗ 2106 светят относительно хорошо, тем не менее, фары автомобиля также тюнингованы.
Для тюнинга фар используются специальные ксеноновые или галогенные лампы с отражателями. Передняя оптика оснащена светодиодными дневными ходовыми огнями.
Задние фонари заменены на светодиодные. Они светят ярче, благодаря чему автомобиль виден даже в условиях плохой видимости.
Изменения, вносимые в световые приборы автомобиля, необходимо согласовывать с ГИБДД.
Капот
Тюнинг капота ВАЗ 2106 заключается в улучшении шумоизоляционных свойств детали. Для этого его оклеивают специальными шумоподавляющими материалами и обрабатывают соответствующими растворами.
На вытяжку монтируются дополнительные воздуховоды, которые помимо практической играют еще и эстетическую роль. В некоторых случаях деталь изготавливается специально для тюнингованного ВАЗ 2106 на заказ. На самодельном капоте будут выштамповки, отверстия для дополнительных воздуховодов, улучшенный слой шумоизоляции, аэрография.
Двери
Тюнинг дверей ВАЗ 2106 можно выполнить простым способом (перекраска и нанесение аэрографических изображений), а можно и творчески: вместо штатных дверей будут установлены открывающиеся вверх «ламбдвери» .
При тюнинге шестерок на нижнюю часть дверей ставят светодиодные ленты, которые при открытии имитируют неоновую подсветку или проецируют изображение на асфальт.
Покраска кузова
Кузов автомобиля перекрашивается при тюнинге ВАЗ 2106. Стандартный цвет изменен на яркий и запоминающийся оттенок. Часто кузов автомобиля покрывается матовой или глянцевой краской, которая меняет свой оттенок при разном освещении.
Еще одним видом тюнинга, связанным с перекраской автомобиля, является нанесение рисунков аэрографии. Это могут быть как простые изображения в виде надписей, геометрических фигур или полос (как те, что изображены на спортивных автомобилях), так и сложные в виде детализированных изображений людей, животных, объектов стрит-арта.
Некоторые детали кузова оклеены пленкой «под карбон». Такому тюнингу подвергаются двери, крышки капота и багажника, штатные бампера ВАЗ 2106. Пленка не только улучшает дизайн автомобиля, но и защищает наклеенные детали от повреждений или дефектов.
Внешний тюнинг автомобиля будет эффективен только в том случае, если все проводить в меру. Чрезмерно большое количество дополнительных элементов превращает автомобиль в «гирлянду безвкусия».
Салон
Модернизация салона ВАЗ 2106 подразумевает изменение приборной панели (или доработку существующей), переделку внутренней отделки и установку новых сидений на более удобные. Для этого используйте кресла от Форда, Ауди, БМВ и других иномарок.
Установлена светодиодная подсветка на приборную панель автомобиля, изменено и улучшено техническое оснащение: крепление бортового компьютера, навигатор, полноценная мультимедийная система (часто это планшетный компьютер, имеющий выход в интернет и подключенный к аудиосистема автомобиля).
Дизайн сидений и обивка салона должны быть идентичными, иначе дизайн салона машины будет негармоничным.
Шасси
Отделка шасси автомобиля — основной элемент тюнинга советской «автоклассики». В рамках доработки совершенствуется трансмиссия автомобиля, тормозная система автомобиля, сцепление, двигатель и подвеска.
После внесения изменений поведение автомобиля на дороге меняется, что может привести к аварии.
Трансмиссия
При тюнинге шестерки стандартная коробка передач переделывается под спортивную. Для этих целей производится изменение передаточных чисел. Модернизированная коробка передач получит более длинные низшие передачи и более короткие высшие. Количество передаточных чисел подбирается индивидуально. Это зависит от манеры и стиля вождения.
При переделке коромысло меняется на короткоходное, рычаг будет «ходить» короче, тем самым увеличивается скорость переключения передач.
Автоматические коробки передач на ВАЗ 2106 практически не устанавливаются. Тем не менее, при наличии желания и соответствующих финансовых возможностей такой тюнинг автомобиля также выполняется.
Сцепление
Доработка системы сцепления машины начинается с проверки хода педали. Она не должна превышать 120-130 миллиметров. Если есть серьезные отклонения от этих цифр, то производится регулировка педали.
Необходимо заменить стандартный ведомый диск, который влияет на плохое сцепление. Такая деталь мешает машине двигаться и плавно трогаться.
Двигатель
На тюнингованном автомобиле улучшают не только внешний вид, но и оптимизируют работу системы зажигания, а также повышают мощность двигателя шестерки. Улучшение характеристик силового агрегата проводится в несколько этапов:
Увеличение оборотов за счет установки облегченных клапанов.
К ней крепится турбина и соответствующие поршни.
Коллекторы установлены.
Установлена дополнительная защита двигателя (картера).
В некоторых случаях производится замена карбюраторного двигателя на инжекторный.
Тормозная система
Тюнинг тормозной системы Советская автомобильная «классика» (в т.ч. ВАЗ 2106) проводится поэтапно:
Штатный главный цилиндр заменяется на деталь большего размера. Этот шаг направлен на повышение давления в системе.
Вместо штатных передних тормозов установлены новые (подходят детали от ВАЗ 2112).
Автомобиль оснащен полным комплектом дисковых тормозов.
Последний этап предполагает установку суппортов от ВАЗ 2112, однако ателье, специализирующиеся на тюнинге автомобилей, устанавливают АТЕ 520142 Power Disk. Такой комплекс можно установить на ВАЗ 2106 без выполнения каких-либо доработок.
При замене тормозов на современные дисковые обращаются к профессионалам. Для такой работы вам понадобится специальное оборудование и соответствующий опыт.
Подвеска
Автотюнинг подвески на ВАЗ 2106 необходим в связи с тем, что штатная слишком мягкая. Он не подходит для спортивной езды. Передняя и задняя подвеска шестерки после тюнинга станут немного жестче. Немного занижая ее, водитель получит управляемое и маневренное транспортное средство. Для улучшения свойств подвески установлены спортивные газомасляные амортизаторы и применен двойной стабилизатор.
Тюнинг ВАЗ 2106 производится своими руками, улучшая внешний вид и характеристики автомобиля. Для некоторых видов работ, таких как установка двойного стабилизатора и изменение типа тормозов, целесообразно обращаться в сервисные центры, где имеется соответствующее оборудование.
Вы можете сделать автомобиль уникальным и эксклюзивным, не обращаясь в специализированные ателье. Тюнинг ВАЗ 2106 своими руками вполне реален, что позволит сэкономить деньги, научиться чему-то новому, превратить привычные формы в шедевр.
Направления в работе
Модернизация автомобиля — тюнинг, делится на 2 раздела или потока в зависимости от спецификации:
Внешний тюнинг ВАЗ 2106 . .. Это касается как салона, так и экстерьера. Здесь в меньшей степени придется иметь дело с технологическими узлами.
Модернизация технические характеристики — улучшение двигателя, выхлопной, топливной системы, подвески. Технический тюнинг ВАЗ своими руками станет полезной и несложной школой модернизации для начинающих.
Тюнинг автомобиля своими руками вполне реально. Для этого вам понадобится желание улучшить свое транспортное средство, инструмент и несколько практических советов, которые помогут вам создать эксклюзивную модель автомобиля.
Тюнинг ваз 2106 своими руками – относительно простой процесс, что обусловлено простотой устройства отечественных автомобилей. Освоить его сможет даже новичок, весьма далекий от модных веяний тюнинга и технических премудростей. При этом тюнинг ВАЗ 2106 всегда вызывает восторг и восхищение окружающих, а владельцу дарит мощь и повышенный уровень комфорта. Что может получиться, можете посмотреть на фото тюнинга ВАЗ 2106.
С чего начать?
Не спешите сразу улучшать двигатель, превращая машину в гоночный болид. Начинать тюнинг автомобиля 2106 лучше с простого – делать несложные операции, не требующие больших усилий.
Первым этапом доработки ВАЗ 2106 является замена дисков и резины. Это эффективный метод привлечения внимания. Сегодня на рынке представлен огромный выбор моделей легкосплавных дисков. Но если ничего не подходит, можно заказать эксклюзивный комплект в ателье, но это влетит в копеечку.
Необходимо придерживаться нескольких рекомендаций, чтобы сделать первый шаг и начать тюнинг ВАЗ 2106.
Не стоит устанавливать на ВАЗ диски диаметром более 14 дюймов, так как больший диаметр будет снизить управляемость автомобиля и, возможно, потребовать ревизии колесных арок;
Стоит помнить, что легкосплавные диски не так практичны, как железные, легко деформируются от попадания в ямы. Восстановить их форму сложно и дорого. Чтобы обеспечить беспроблемную эксплуатацию, лучше установить кованые диски, но их довольно сложно найти и они несколько дороже легкосплавных;
Необходимо подобрать правильный профиль резины (высоту шины). Это второе обозначение в типоразмере шин. Например, 185/65 R14. Где обозначение 65 – это высота покрышки. На ВАЗ лучше всего подходят значения в пределах 55–65. Ширина покрышки подбирается в соответствии с шириной диска.
Тюнинг двигателя 2106
Модернизировать силовые агрегаты ВАЗ не очень сложно, с технологической точки зрения, если приобрести оригинальные запчасти для тюнинга ВАЗ 2106. Они просто устанавливаются вместо штатных узлов и не требуют доработки различные системы двигателя.
Целью модернизации мотора является увеличение его мощности, но при этом увеличивается его технический ресурс, снижается износ. Для этого требуется:
Установка легких клапанов. Они позволяют увеличить обороты двигателя, а значит и его мощность.
Установка бронзовых направляющих клапанов. Это нужно делать одновременно с заменой клапанов.
Маслоуловитель картера является профилактической мерой, позволяющей избежать образования нагара на внутренней поверхности узлов и агрегатов двигателя, что значительно повысит их технический ресурс. Делается из подручных средств
Установив турбину, она раздвигает скоростной режим автомобиля. При этом штатные поршни необходимо заменить на модифицированные с обозначением «Турбо»
Замена впускного и выпускного коллекторов повышает эффективность работы двигателя. Выпускной коллектор (паук) может создавать эксклюзивный звук двигателя, он может рычать как спортивный суперкар
Не лишним будет установить картер — защиту двигателя
Тюнингованные ВАЗ 2106 по набору скорости и ее верхнему пределу не уступают иномаркам премиум-класса, а иногда даже превосходят их.
Тюнинг карбюратора ВАЗ 2106
Карбюратор – узел, регулирующий подачу топлива в двигатель. Он относительно прост с технической точки зрения, поэтому станет действенным помощником в модернизации автомобиля.
Тюнинг карбюратора 2106 осуществляется несколькими способами:
Снятие пружины с привода дроссельной заслонки первичной камеры. Эта процедура занимает не более 10 минут, но дает прибавку мощности. Из побочных эффектов можно отметить увеличение расхода топлива, но незначительно
Замена диффузора и распылителя. Стандартный диффузор с обозначением 3.5 заменяется аналогичной запчастью только с обозначением 4.5. Аналогичную операцию проводят с распылителем. Здесь 30-й меняется на 40-й
Увеличение жиклеров — этот метод не рекомендуется использовать, так как резко возрастает расход топлива
Тюнинг подвески ВАЗ 2106
После увеличения мощности двигателя, для улучшения управляемости автомобиля и из соображений безопасности тюнинг подвески 2106 просто жизненно необходим.
Вполне возможно сделать своими руками тюнинг подвески ВАЗ 2106 и для этого потребуется:
Читайте также: Что такое разварки и для чего они нужны
Для проведения всех вышеперечисленных операций вам понадобится обычный слесарный инструмент , подъемник, эстакада, смотровая яма. Пневматический инструмент значительно ускорит процесс.
Тюнинг салона ваз 2106 своими руками
Модификация автомобиля была бы неполной без переделки внутреннего пространства. Тюнинг салона ВАЗ 2106 состоит из следующих этапов:
Повышение уровня шумоизоляции. Устанавливается под кожу. Вместе с этим можно изменить и сам скин. Для этого продаются комплекты материалов и инструментов для самостоятельной работы над оформлением внутреннего пространства. Дополнительно салон можно украсить специальными элементами — вставками
Стильные подлокотники повышают комфорт
Замена стандартного руля на усовершенствованную модификацию делает управление более комфортным (но не во всех случаях) и дополняет интерьер стильным видом
Замена сиденья. Более дешевый вариант — купить чехлы, их изготовление также можно заказать
Неотъемлемым атрибутом тюнинга салона является замена ковров
Стильная ручка КПП — приятное дополнение к новому интерьеру.
При модернизации интерьера нужно помнить о стиле, не нужно делать нагромождение «наворотов», все должно гармонично сочетаться и составлять единую композицию, где один элемент дополняет другой. Это касается как форм, так и цветов.
Тюнинг приборной панели ваз 2106
Опыт модернизации салона будет неполным, если оставить старую приборную панель и сами приборы. В первую очередь необходимо провести тюнинг торпеды ВАЗ 2106. Это можно сделать двумя способами:
Установка нового
Изменение стандартной конфигурации с использованием монтажной пены, наждачной бумаги и полиэфирной смолы
Первый вариант намного лучше с точки зрения экономии времени, а второй экономит деньги.
Полезный совет
При установке торпеды особое внимание следует уделить уплотнителю, чтобы не было скрипов и потрескиваний, которые очень раздражают и свидетельствуют о низком качестве сборки.
Что касается устройств, то им можно придать стильный вид с помощью светодиодных прокладок и глубоких колодцев. Но последнее потребует конструктивных доработок торпеды. Тюнинг устройств ВАЗ 2106 – один из самых кропотливых и трудоемких процессов, требующий от мастера выдержки и терпения.
