Ремонт ВАЗ 2106 (Жигули) Замена тормозных цилиндров передних колес

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
  3. Замена тормозных цилиндров передних колес

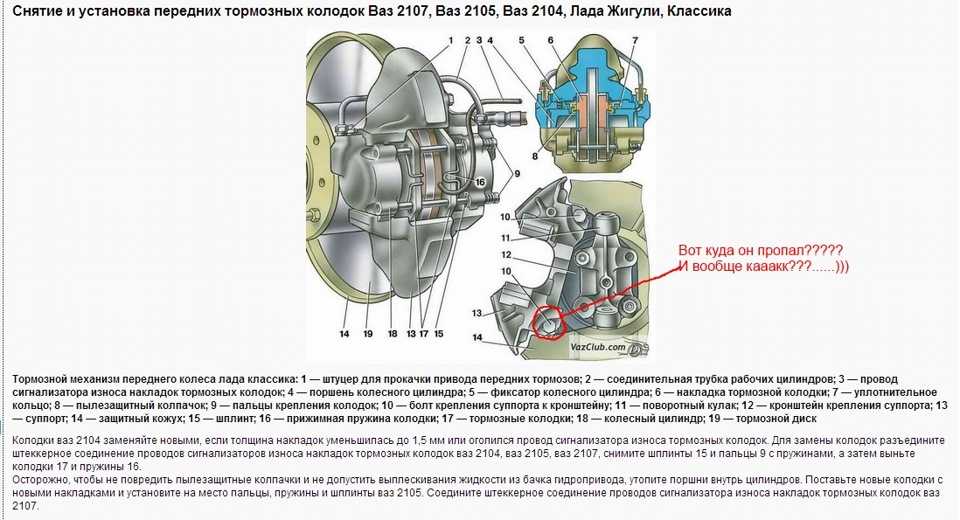

Снимаем суппорт переднего тормоза с автомобиля (см. Замена суппорта тормоза переднего колеса) и закрепляем его в тисках.
Снимаем соединительную трубку рабочих цилиндров (см. Ремонт тормозных цилиндров передних колес).

Нажав отверткой на подпружиненный фиксатор,…

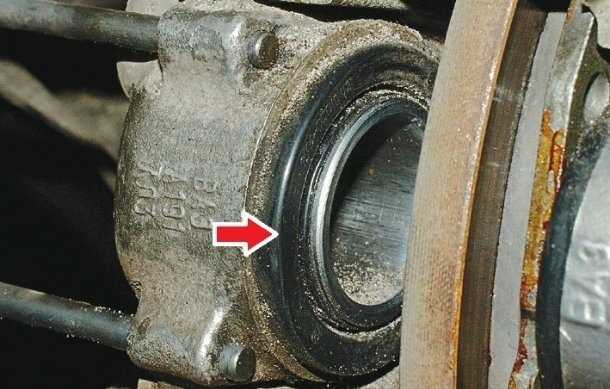

. ..выколоткой из мягкого металла выбиваем колесный цилиндр из суппорта.

Если у нового цилиндра нет фиксатора, переставляем его со старого.
Устанавливаем цилиндр в порядке, обратном снятию. После установки суппорта на автомобиль прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется замена тормозных цилиндров передних колес ВАЗ 2106 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям.

Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как замена тормозных цилиндров передних колес ВАЗ 2106 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Скачать информацию со страницы


↓ Комментарии ↓




1. Общие сведения
1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей
2. 0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель
3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя
4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4. 3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор
5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя
6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов
7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8. Сцепление
8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач
9. 0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача
10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост
11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска
12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12. 9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска
13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление
14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система
15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.

9 Ремонт тормозных цилиндров передних колес

16. Общие сведения
16.0 Общие сведения 16.1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

17. Кузов
17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции
18.0 Система отопления и вентиляции 18. 1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

19. Уход за кузовом автомобиля
19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения
20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Замена тормозных трубок ВАЗ своими руками

Тормозная система появилась еще на первых автомобилях. Ее наличие стало залогом безопасности водителя и пассажиров. Первая тормозная система не имела сложного механизма действия и состояла из нескольких механических частей, которые создавали необходимое трение на привод колеса для его последующей остановки.

Вторым этапом в развитии тормозной системы стало применение законов гидравлики. При таком способе торможения взаимодействие педали тормоза и рабочих частей тормозной системы осуществляется с помощью специальной жидкости, получившей название – «тормозной жидкости» (или сокращенно ТЖ). Тормозная жидкость позволяет добиться более эффективной остановки транспортного средства. Кроме того, применение тормозной жидкости смягчило нажатие на педаль тормоза и сделало управление автомобилем более удобным.

Для успешной циркуляции тормозной жидкости от системы привода тормоза до рабочих частей осуществляется посредством специальных трубок. Изначально, они были выполнены в виде шлангов, но, так как были малонадежны, на смену им пришел другой материал.

Устройство и принцип работы тормозных трубок

Торможение автомобиля осуществляется с помощью нажатия на педаль тормоза. Рычаг педали воздействует на вакуумный или любой другой усилитель, который создает необходимое давление на тормозную жидкость. Жидкость сжимается и уходит в зону, где это давление минимально. Она попадает в тормозные трубки, по которым направляется к рабочим частям тормозной системы. Жидкость оказывает давление на привод тормозных колодок, и они сжимаются. При ослаблении нажатия на педаль тормоза, давление в усилителе уменьшается, а пружинный привод тормозных колодок разжимает их и отправляет жидкость обратно в усилитель (зону наименьшего давления).

Прохождение жидкости осуществляется по трубкам, изготовленным из металла. Трубки отходят от вакуумного усилителя и прокладывают под машиной до рабочих частей тормозной системы. Места стыков трубок выполняются в виде резьбовых соединений, что позволяет достичь максимальной надежности при создании большого давления в системе.

Для повышения надежности тормозной системы, связь трубок осуществляется по диагонали, что позволяет использовать тормоза при отказе одной из магистралей. Так, например, из вакуумного усилителя одна трубка обеспечивает связь рабочей части тормозов переднего левого и заднего правого колеса, а вторая трубка направляет тормозную жидкость на переднее правое и заднее левое колесо. В месте соединения всех четырех трубок установлен специальный регулятор давления, который отсеивает избыточное давление из системы, чтобы оно не стало причиной прорыва магистралей.

Основные неисправности системы магистралей торможения

К неисправностям тормозных трубок относят:

1. Наличие трещин на тормозных трубках и любых других внешних дефектов.

2. Плохая герметичность их соединения, вследствие чего может наблюдать утечка ТЖ.

3. Надломы и обрыв трубок.

При наличии любых из перечисленных неисправностей необходимо провести незамедлительный ремонт тормозных трубок или их замену.

Как выполняется ремонт тормозных трубок

Этот процесс требует от автолюбителя широких навыков слесаря и умение пользоваться специальным инструментом. Ремонт выполняется в случаях, когда нет возможности провести замену поврежденной магистрали, предполагает экономию средств на покупке новой системы трубок и продлевает срок службы старой.

Для выполнения ремонта необходимо:

1. Выкрутить поврежденную трубку из цилиндра или тормозного суппорта.

2. После отсоединения необходимо срезать поврежденный участок с помощью трубореза.

3. Зажмите трубку в 50 миллиметрах от края разреза и снимите фаску на краю трубки с помощью дрели.

4. Удалите все, что осталось от стружки и насадите в место разреза штуцер, предназначенный для соединения трубки с рабочим механизмом тормоза.

5. Вставьте край трубки в специальное оборудование и развальцуйте ее. Магистраль, подвергшаяся ремонту, подлежит продувке сжатым воздухом. И только после этого осуществляется ее монтаж с рабочим механизмом или другой системой трубопровода с помощью переходника.

Что касается длины трубки, то этот параметр зависит от модели автомобиля. На некоторых машинах тормозные трубки имеют запас, который позволяет укорачивать трубку и снова соединить с рабочим механизмом. Металл, из которого изготавливается тормозная трубка, является гибким, поэтому сложностей с ее положением возникать не должно.

Видео — Замена магистральной тормозной трубки ВАЗ 2106

Замена трубок передних тормозов

Для проведения замены передних тормозных шлангов необходимо установить автомобиль на яму и исключить любое его перемещение. Затем:

1. Отверните штуцер магистрали. Удерживайте шланг ключом, чтобы он не проворачивался.

2. Отверните крепление тормозной трубки от корпуса автомобиля. Обычно, они покрыты ржавчиной, поэтому необходимо провести их обработку с помощью жидкости WD-40.

3. Выкрутите второй конец штуцера из тормозного цилиндра или регулятора давления.

4. Установите новую тормозную трубку и проведите сборку всех узлов в обратной последовательности.

После проведения ремонтных работ или замены, необходимо залить тормозную жидкость и провести прокачку тормозов. Прокачка выполняется обязательно и нужна для выдавливания пузырей воздуха из тормозной системы автомобиля.

Стоит отметить, что в некоторых автомобилях для снятия тормозных трубок требуется демонтировать и другие элементы, такие, например, как бензобак. Дело в том, что конструкция многих моделей предусматривает прохождение тормозных трубок над этими элементами и их демонтаж возможен только при снятии последних.

Что касается подкапотного пространства, то, обычно, тут все достаточно просто и подлезть к таким элементам как тормозная трубка не составит особого труда.

На этом замена тормозных трубок завершена. Как вы догадались, данная процедура совсем не сложная и не требует от водителя специальных знаний и умений. Единственное, что нужно при выполнении ремонтных работ – это соблюдение четкой последовательности действий и повышенная ответственность. Потому что от правильности работы тормозной системы зависят жизнь и здоровье пассажиров и водителя. Удачи на дорогах!
