Как отремонтировать тормозные механизмы передних колес ВАЗ-2107

Тормозные механизмы передних колес – дисковые.

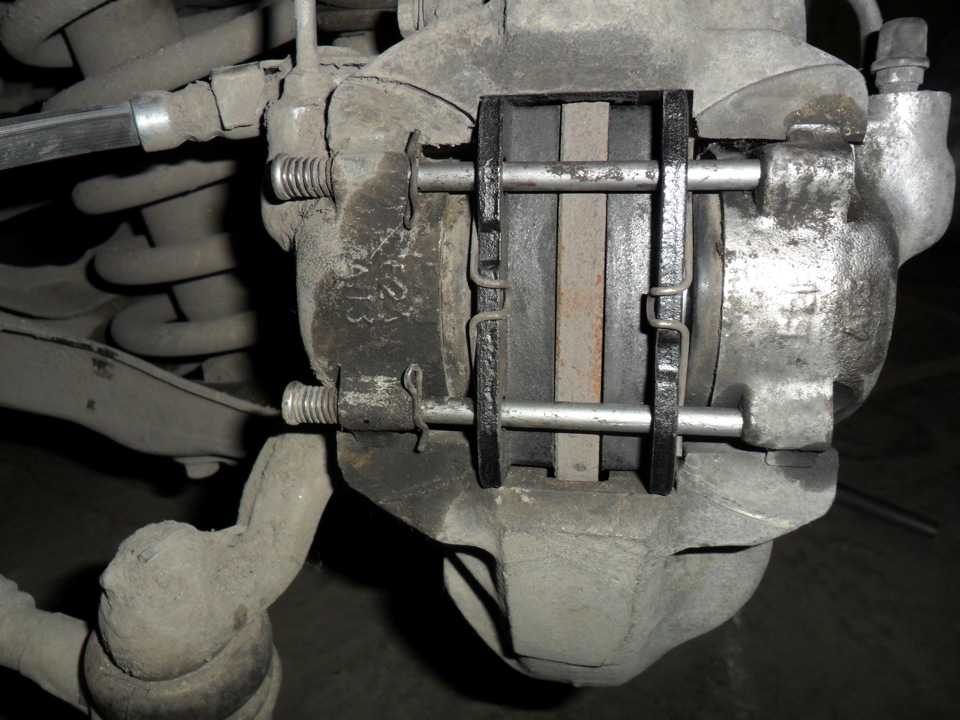

Основные элементы каждого из механизмов – тормозной диск, суппорт с двумя рабочими цилиндрами и две тормозные колодки.

Замена передних колодок тормозных механизмов рассмотрена в статье «Замена передних колодок».

Вывешиваем и снимаем переднее колесо.

Пассатижами извлекаем скобу, фиксирующую тормозной шланг в кронштейне кузова.

Удерживая наконечник шланга от проворачивания ключом «на 17», ключом «на 10» отворачиваем штуцер тормозной трубки.

Вынимаем из кронштейна тормозной шланг, а на тормозную трубку надеваем защитный колпачок прокачного штуцера для предотвращения утечки тормозной жидкости.

Ключом «на 10» отворачиваем болт крепления скобы, фиксирующей тормозной шланг, и снимаем ее.

Головкой «на 14» отворачиваем болт крепления тормозного шланга и снимаем шланг

Устанавливаем новый шланг в порядке, обратном снятию

Медные уплотнительные шайбы меняем на новые.

После замены тормозного шланга прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Замена суппорта тормоза переднего колеса

 Снимаем передние тормозные колодки (см. Замена тормозных колодок передних колес).

Отсоединяем от суппорта тормозной шланг (см. Как отремонтировать тормозные механизмы передних колес ВАЗ-2107).

Зубилом отгибаем стопорные пластины двух болтов крепления суппорта

Головкой «на 17» отворачиваем два болта крепления суппорта

Снимаем суппорт

Можно снять суппорт и в сборе с тормозными колодками.

Для этого достаточно отсоединить от суппорта тормозной шланг и отвернуть болты крепления суппорта.

Устанавливаем суппорт в порядке, обратном снятию.

После замены суппорта прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Замена тормозных цилиндров передних колес

Снимаем суппорт переднего тормоза с автомобиля и закрепляем его в тисках. Снимаем соединительную трубку рабочих цилиндров.

Нажав отверткой на подпружиненный фиксатор, выколоткой из мягкого металла выбиваем колесный цилиндр из суппорта

Если у нового цилиндра нет фиксатора, переставляем его со старого.

Устанавливаем цилиндр в порядке, обратном снятию.

После установки суппорта на автомобиль прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Ремонт тормозных цилиндров передних колес

Снимаем суппорт переднего тормоза с автомобиля и закрепляем его в тисках.

Ключом «на 10» отворачиваем штуцеры соединительной трубки рабочих цилиндров и снимаем трубку.

Поддев отверткой, снимаем защитные колпачки поршней

Нагнетая сжатый воздух через впускное отверстие для тормозной жидкости, поочередно выталкиваем поршни из цилиндров.

Вынимаем поршни

Поддев отверткой, извлекаем уплотнительные кольца. Собираем цилиндры в порядке, обратном разборке. Уплотнительные кольца меняем на новые

Поршни, зеркало цилиндров и кольца при сборке смазываем тормозной жидкостью.

После установки суппорта на автомобиль прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Замена тормозного диска

Тормозной диск подлежит замене, если его толщина станет менее 9 мм.

Снимаем суппорт переднего тормоза, не отсоединяя от него тормозной шланг.

Подвязываем суппорт в удобном месте, чтобы он не висел на шланге.

Ключом «на 12» отворачиваем два направляющих штифта

Снимаем дистанционное кольцо и тормозной диск

Новый тормозной диск устанавливаем в порядке, обратном снятию.

Как и когда заменить передние тормозные колодки на ВАЗ

Ремонт и обслуживание Тормозной система

Трудно не согласиться с тем, что нет ничего вечного, особенно, если это касается автомобиля ВАЗ, который работает в экстремальном режиме постоянно.

Тормозные колодки относятся как раз к таким деталям, поскольку колодки и тормозные диски обеспечивают безопасность водителя и пассажиров. Передние тормозные колодки испытывают очень большую нагрузку во время торможения.

На передние тормозные колодки приходится вся масса автомобиля, умноженная на скорость. Задача передних колодок – эффективно и быстро остановить эти разнообразные физические силы.

Замена и срок службы передних тормозных колодок зависит от ряда факторов. На часть этих факторов полностью может влиять водитель автомобиля, а некоторая часть от него не зависит. А эти факторы следующие:

 компания, которая производит тормозные колодки. Если учитывать, что тормозные колодки и тормозные диски – это наша безопасность, то при их выборе не нужно думать только про цены. Да, тормозные колодки известного бреда будут стоить дороже, но не дороже собственного здоровья;

от бренда, которые производит тормозные колодки, напрямую зависит износ и качество колодок. Если покупать колодки в фирменном магазине, то нужно потребовать сертификат на изделие;

стиль езды. Этот фактор полностью зависит от водителя. Тормозные колодки будут изнашиваться гораздо быстрее, если езда постоянно быстрая, а торможение – экстремальное. Любители экстремальной езды передние тормозные колодки будут менять гораздо быстрее, чем рассчитывал производитель.

Никто не может назвать точного времени или пробега, после которого нужно менять тормозные колодки. Но для каждого автомобиля указываются точные параметры состояния колодок, при которых их нужно менять.

Эти цифры можно найти в инструкцию по применению колодок и в мануале по эксплуатации автомобиля. Нужно следить за тем, чтобы при указанной толщине тормозных колодок провести их замену.

Замену тормозных колодок, как и замену амортизаторов или тормозных дисков, проводят на 2-х колесах одной оси. Осуществить замену не сложно, даже если впервые менять колодки.

Технологически замена тормозных колодок одинаковая для всех автомобилей. Но, конечно, есть некоторые нюансы, которые связаны с конструкцией тормозного механизма или его типа. От штатной тормозной системы отличается суппорт дисковых тормозов.

При замене передних тормозных колодок, так же как и при замене задних, нужно не забыть провести диагностику механизмов, узлов и деталей тормозной системы. Обязательно делается диагностика тормозного диска. Штангенциркулем измеряют толщину диска.

Также визуально нужно убедиться в том, что на поверхности диска нет никаких механических повреждений. Проверить нужно и геометрию диска в плоскости.

Что нужно для замены тормозных колодок

При покупке тормозных колодок стоит постараться выбрать те колодки, которые из одной партии. Исходя их материалов фрикционных накладок, при производстве разных партий колодок это будет иметь значения. Колодки из одной партии имеют меньшую разницу в физико-механических свойствах материалов тормозных накладок.

Для замены передних тормозных колодок потребуется стандартный набор инструментов и оборудования:

баллонный ключ;

подъемная опора;

домкрат;

стандартные слесарные инструменты: молоток, гаечные ключи, отвертки.

Автомобиль нужно подготовить к замене тормозных колодок. Перед автомобиля нужно вывесить на опору с помощью домкрата, дальше снять колесо, вывернуть руль и оценить объемы работ, при этом проверить состояние тормозных дисков, суппорта, мест соединения трубопроводов и тормозных шлангов.

Технологически замена передних тормозных колодок

 из крепления нужно вынуть тормозной шланг;

при помощи монтировки или балонника отжимают тормозной поршень, но при этом нужно не забыть, что уровень тормозной жидкости в этот момент поднимается. На расширительный бачок стоит обратить внимание;

дальше откручивают болты крепления скобы суппорта и убирают скобу;

проводят замену тормозных колодок; · в обратном порядке проводится сборка тормозного механизма.

Это все, что касается замены передних тормозных колодок. Их нужно протестировать сразу после замены. Важно понимать, что увеличенная нагрузка на передние колодки требует того, чтобы их состояние постоянно контролировали.
