Замена ступичного подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Ступичный подшипник- для чего вообще нужен подшипник, мы думаем Вы знаете, но для тех кто не знает, в двух словах скажем, чтобы какие ни будь детали вращались, крутились и т.д., подшипники бывают нескольких видов, а именно подшипники скольжения и подшипники качения (Это по видам трения), ещё подшипники классифицируются по тому, где они будут использоваться, вот к примеру взять подшипник скольжения, классификация “Радиальный – он воспринимают радиальную нагрузку и предназначены для работы в тяжелых условиях, его температура максимум может достигать целых 400 °С, а скорость относительного перемещения поверхностей может быть максимум 40 м/с”, ещё бывают подшипники классификации “Опорный”, “Самоустанавливающийся” и другие.

Примечание!
Для замены подшипника ступицы, нужно будет приобрести: Рем комплект для ступицы (Там подшипники будут и смазка), а так же запастись молотками, отвёртками и всеми необходимыми ключами и конечно же выбрать свободный день и приступить к работе!

Краткое содержание:

  • Замена ступичного подшипника
  • Дополнительный видео-ролик

Где находится ступичный подшипник?
Прочитав само название, уже можно понять что подшипник связан со ступицей, так вот он располагается во внутренней её части, обычно при осуществлении замены данного подшипника, люди снимают тормозной диск совместно со ступицей, потому что отделять тормозной диск это только время своё терять, а поменять подшипник на установленной ступице вообще никак не получиться, поэтому её нужно будет снять (Не снимая тормозной диск) и после чего осуществить замену.

Когда нужно менять ступичный подшипник?
Когда он гудеть начнёт, но вся суть в том что это очень тяжело определить когда ездишь постоянно на автомобиле, потому что сильно гудеть подшипник начнёт только тогда, когда действительно уже весь разобьётся и придёт в негодность, поэтому так проверять это не вариант, для осуществления более точной проверки, нужно будет вывесить сперва колесо (Вначале правое переднее, потом левое, без разницы, оба колеса проверить нужно) и после этого, прокрутить рукой его, оно должно будет крутиться без каких либо заеданий и гула (Постороннего звука), быть не должно (Могут только колодки об тормозной диск задевать, но этот звук будет совершенно другим, как гудит подшипник и как трут колодки, Вы различите), более подробно о том как его проверить, смотрите в ролике ниже, там и про этот гул будет сказано, а ещё о том, как посредством покачивания определить, пришёл ли подшипник в негодность или ещё нет пока.

1. Сперва вывесите нужное для Вас переднее колесо, если будет нужно то оба вывешивайте и самое главное, застопорите заднюю часть автомобиль при помощи ручного тормоза (Для большей безопасности ещё подложить под заднюю часть кирпичи или башками можно будет), после чего снимите колесо со ступицы (Как это сделать, читайте в статье: «Правильная замена колёс на автомобилях») и взяв тонкую плоскую отвёртку, подковырните защитный колпачок, который защищает гайку крепления ступицы, от попадания грязи, более подробно смотрите на фото ниже:

2. Идём дальше, так как ступица совместно с тормозным диском будет сниматься (По другому никак не заменить подшипник), в таком случае снимите с тормозного диска, суппорт, а иначе он будет мешать и ступицу в сборе с дисков Вы просто не снимите, после того как суппорт будет снят, подвесьте его за пружину, не отсоединяя при этом тормозной шланг от суппорта, благодаря чему прокачивать тормоза когда всё установите обратно будет не нужно, более подробно как все эти операции произвести, читайте в статье под названием: «Замена тормозного суппорта на автомобиле».

3. Теперь выверните центральную гайку которая крепит ступицу, она указана красной стрелкой, выворачивайте её лучше при помощи накидного ключа, потому что гаечным её сорвать можно и ещё кой что, данная гайка контриться, поэтому перед тем как начать её отворачивать, расконтрите гайку при помощи отвёртки (Там у неё места будут загнутые, их сразу найдёте, вот их разогнуть будет нужно) и выворачивайте её ключом после этого, кстати в зависимости от того на какой стороне гайку Вы будете выворачивать, зависит направление вращения, приведём пример, если Вы будете выкручивать гайку с левой стороны (см.

по ходу движения автомобиля) то она выкручивается точно так же как и все гайки, с правой же стороны гайка закручивается и откручивается наоборот (У неё резьба по другому сделана) и чтобы её открутить, её нужно будет не против часовой стрелки крутить, а по часовой, вот это запомните раз и на всегда, уже много случаев было когда гайку просто напросто срывали, из-за того что просто не знали в какую её сторону нужно крутить.

Примечание!
Когда гайка будет выкручена, снимите находящуюся за ней шайбу и сепаратор наружного подшипника который идёт в сборе с роликами и внутренним кольцом, как это показано на маленьком фото чуть выше!

4. После проделанных операций, возьмитесь руками за тормозной диск и потяните его на себя, в связи с чем он совместно со ступицей снимется с вала на котором установлен, положите диск в сборе со ступицей на землю (Таким образом, чтобы задняя часть диска на Вас смотрела) и приступайте к снятию подшипника, сперва снимите самый верхний сальник как это показано на фото 1, для снятия можно использовать как раздвижные пассатижи, так и отвёртку с толстым основанием, но плоским лезвием при этом, как только сальник будет убран, приступайте к снятию сепаратора внутреннего подшипника с роликами, его точно так же отвёрткой подцепить будет нужно или просто перевернуть диск и руками его вынуть (см.

фото 2), после этого очистите рукой, а затем тряпкой, всю внутреннюю часть, где сепаратор стоял, где стоял сальник, от грязи и старой смазки (Смазки вообще остаться недолжно) и затем поддев той же самой отвёрткой дистанционную втулку, снимите её (фото 3) и в завершение, нужно будет выбить два кольца которые внутри располагаются, они выбиваются молотком и выколоткой (Вместо выколотки можно использовать отвёртку), в начале выбивать Вы будете кольцо внутреннего подшипника (Если тормозной диск не переворачивали, а так по сути без разницы какое кольцо выбивать, главное выбить их оба), ну так вот, выбивается данное кольцо легкими круговыми ударами по нему (см. фото 4), в конце в самом он упрётся в асфальт, нужно будет что ни будь подложить под тормозной диск чтобы он стал выше или же зажать его в тисках, а иначе кольцо не как не выбить будет, как только первое кольцо будет выбито, переворачивайте тормозной диск в сборе со ступицей и выбивайте второе кольцо, кольцо наружного подшипника, более подробно увидеть эти кольца можно будет на схеме, которая расположена на второй фотографии если смотреть сверху, там будет фото ступицы и всё что входит внутри неё и кстати, все подшипники там и сальники разложены по порядку (Это маленькое фото, «кликните сюда» и Вы как раз на него перейдёте).

5. Всё снято, теперь нужно всё установить обратно, но только все старые детали будут поменяны на новые, так вот прежде чем всё устанавливать, промойте все детали в керосине или же в уайт-спирите и на посадочные места подшипников ступицы, нанесите пластичную смазку которая скорее всего будет прилагаться в коробочке в которой был приобретён ступичный подшипник и приступайте к сборке, первыми установки подлежат кольца подшипников, их нужно сажать до самого упора и главное устанавливайте их на те же места где они и стоять должны (см. ту самую схему), но чтобы запрессовать кольца Аж до самого упора, придётся брать какие ни будь прокладки, можно воспользоваться отрезком трубы к примеру или чем то наподобие этого (см. фото ниже), но до того пока кольцо не начнёт утопаться во внутрь, запрессовывать его нужно через деревянную простаку, это очень удобно или же при помощи старых колец (см. маленькое фото).

Примечание!
Неполная запрессовка колец или их перекос не допускается, а так же они должны сидеть чётко и хорошо, от усилия руки кольца не должны будут внутри проворачиваться, за этим очень строго проследите!

6. И под самый конец, заполните внутреннею часть ступицы смазкой (Ей как правило выступает пластичная смазка Литол-24), смазку наносить нужно будет так же на запрессованные кольца подшипников, на ещё не установленные сепараторы тоже её нанесите, после чего соберите ступицу в обратной последовательности, соблюдая все рекомендации которые даны в видео-роликах при этом, ну и конечно же установите тормозной диск в сборе со ступицей на вал, заверните гайку и в конце, произведите регулировку подшипника ступицы при помощи гайки и обязательно её законтрите, более подробно как это сделать, смотрите в ролике ниже:

Дополнительный видео-ролик:

Неисправности и замена подшипника передней ступицы ВАЗ 2105

Ступичные подшипники облегчают вращение колес, на них приходится часть опоры автомобиля, при этом они фиксируют его оси и на них приходится высокая нагрузка. Эта деталь — важный элемент ходовой, и при ее поломке потребуется замена переднего ступичного подшипника ВАЗ классических моделей. Если это не сделать вовремя, появится неприятный гул, ухудшится накат автомобиля, повысится расход топлива. Если же  подшипник разрушится, машина будет непригодна к эксплуатации.

Причины и признаки неисправности

Оригинальные ступичные подшипники на ВАЗ классика могут отходить до 100 тыс. километров, прежде чем потребуют замены. Но существует несколько факторов, которые негативно влияют на него, сокращая срок службы:

  1. Перегрев, связанный с вращением колеса, особенно зимой. Хорошо смазанный подшипник меньше перегревается, кроме того, желательно не увлекаться слишком быстрой ездой.
  2. Состояние дорог. Это основная причина поломок, после которых требуется замена ступичного подшипника переднего колеса. Именно он принимает на себя нагрузку динамичного удара, когда колесо попадает в яму или бьется о выступ на поверхности.
  3. Агрессивная среда. Если защита подшипника нарушена, в него начинает попадать пыль и грязь, а также реагенты, которыми обрабатывают дороги в холодное время года. Это быстро выводит подшипник из строя.

Главным признаком того, что подшипник вышел из строя, является характерный шум при движении, раздающийся из передней ступицы. Существуют и другие признаки, по которым можно определить неисправность:

  • подняв переднее колесо на домкрате, взять его по бокам и аккуратно подвигать вправо-влево, как бы поворачивая колесо, а затем вверх-вниз. Если чувствуется люфт ступичного подшипника с характерным постукиванием – он износился и требует замены;
  • на нейтральной передаче прокрутить колесо, прислушиваясь к работе подшипника, он не должен скрипеть, гудеть или издавать другие посторонние звуки. Учтите, что иногда при прокручивании колеса слышно, как трут колодки, это к нашей проблеме отношения не имеет.
Видео:Замена подшипника передней ступицы ВАЗ 2106

Выявив проблему, необходимо быстро решить ее. Замена подшипника передней ступицы – достаточно кропотливая работа, но при минимальных навыках ее можно сделать самостоятельно,  тем более что она не требует специального оборудования. Чтобы выполнить всю работу, потребуется набор ключей, молоток, отвертка с прочной ручкой или зубило, наставки для выбивания обойм – стальные прутки небольшого диаметра.

Порядок замены подшипника передней ступицы на ВАЗ классических моделей

Если стал слышен гул ступичного подшипника на ходу, требуется произвести его замену. Чтобы добраться до подшипника, снимается переднее колесо, на ступице которого будет производиться замена. Затем руль поворачивается в сторону снятого колеса. Это нужно, чтобы раздвинуть тормозные колодки, что удобнее всего сделать молотком с длинной ручкой. После разведения колодок откручивается и отводится в сторону суппорт, а руль выравнивается.

Колпачок на центральной гайке снимается специальным приспособлением, а если его нет, отверткой или зубилом, легко постукивая по ним молотком. Чтобы проверить передний ступичный подшипник, можно еще раз прокрутить обойму, при этом должен быть слышен явственный шум.

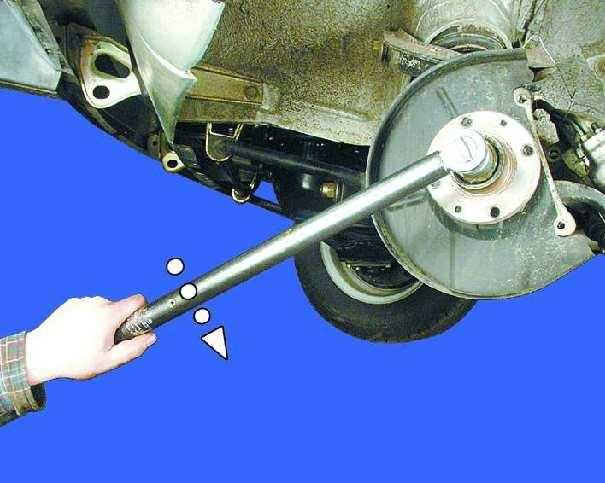

Откручивается центральная гайка ступицы, для чего потребуется ключ на 27, после чего она без труда снимается. Для демонтажа подшипника передняя ступица укладывается на ровную поверхность, после чего внутренняя часть выбивается наставкой. Посадочное место очищается и наносится новая смазка. Далее выбиваются обоймы подшипников по кругу, чтобы не повредить ступицу. Обратите внимание, чтобы сальник не садился глубоко, за обоймой стоит упорное кольцо.

Установка начинается с внутренней обоймы нового подшипника, которая устанавливается на посадочное место и аккуратно молотком садится на место. Чтобы довести ее до места, используем старую обойму, которую накладываем сверху. Аналогично ставим наружную обойму, старые обоймы аккуратно удаляются, послужив вспомогательными приспособлениями.

В ступицу с внутренней стороны набивается смазка Литол-24 , ею же смазывается сам подшипник, после чего он уставляется в посадочное место, конусом вниз, если смотреть со стороны внутренней обоймы. Затем устанавливается опорное кольцо, это делается с небольшим усилием. Далее крепим сальник, забиваем по кругу молотком, чтобы он стал заподлицо со ступицей.

Этой же смазкой смазывается наружная часть ступицы и подшипник, который аккуратно устанавливаем в посадочное гнездо. Далее производится установка ступицы, для этого тщательно протираем ось, чтобы в канал не набилась металлическая стружка или окалина.

Ступицу ставим на место, протираем, и ставится шайба и заворачивается гайка. Обратите внимание, что в комплекте идет две гайки. На правую сторону идет левосторонняя, на гранях которой нанесены метки. На правосторонней, которая идет на левую сторону, таких меток нет. При установке гайка изначально не затягивается полностью, после чего обратно устанавливаем тормозной суппорт и колесо.

При регулировке ступичная гайка затягивается до упора и слегка отпускается. При вращении колеса не должно слышаться посторонних шумов или наблюдаться люфта ни в одной из плоскостей. Если колесо делает около двух с половиной оборотов – гайка затянута нормально. Чтобы гайка не раскрутилась, ее нужно накернить. В защитный колпачок перед установкой набивается Литол-24, он садится на место легкими ударами молотка через специальную обойму, в качестве которой можно использовать подходящий отрезок трубы. После этого окончательно затягиваются гайки на колесе.



Замена и регулировка ступичного подшипника передней и задней ступицы ваз 2107, как правильно поменять, инструкции с фото и видео

Подшипник ступицы ВАЗ 2107 со временем изнашивается, что приводит к более быстрому износу шин, тормозных колодок и дисков. Если своевременно не принять меры по замене подшипника, деталь может заклинить, в результате чего произойдёт потеря управления автомобилем. Это говорит о необходимости следить за состоянием механизма, периодически проводить его регулировку и замену.

Содержание

  • Назначение подшипника ступицы ВАЗ 2107

    • Где установлен ступичный подшипник

  • Признаки неисправности

    • Определение поломки

  • Какие подшипники поставить

    • Таблица: тип, место установки, и размерность подшипников

    • Выбор производителя

  • Замена подшипника передней ступицы

    • Как снять

    • Как поставить

      • Видео: как заменить подшипники передней ступицы ВАЗ 2107

    • Чем смазать

    • Момент затяжки гайки подшипника

  • Замена подшипника полуоси

    • Снятие подшипника

    • Установка новой детали

      • Видео: замена подшипника полуоси на «классике»

Назначение подшипника ступицы ВАЗ 2107

Ступичный подшипник ВАЗ 2107 — это деталь, посредством которой выполнено крепление колеса к поворотному кулаку, а также осуществляется вращение самого колеса. В машине на этот элемент постоянно воздействуют температурные изменения, влияет окружающая среда, удары от неровностей дорожного полотна, рывки тормозов и рулевого управления. При исправном подшипнике колесо должно вращаться без каких-либо люфтов, при этом допускается шум и минимальное трение.

Ступичный подшипник обеспечивает крепление колеса к поворотному кулаку

Рассматриваемая деталь имеет довольно большой ресурс. Однако есть немало факторов, которые резко сокращают её срок эксплуатации. К таковым относятся:

  1. Низкое качество дорог — одна из причин быстрого выхода из строя ступичных подшипников. Объясняется это тем, что элемент находится по центру колеса и воспринимает сильные нагрузки во время удара при наезде на неровности. В течение какого-то времени подшипник подобные воздействия выдерживает, но постепенно разрушается.
  2. Воздействие агрессивной среды. В летний период внутрь ступицы попадают влага и дорожная пыль, а зимой проникают химические реагенты.
  3. Перегрев. Вращение колёс постоянно связано с трением и повышением температуры. При постоянном нагреве и охлаждении, что особенно характерно для зимы, ресурс подшипников сокращается.

Где установлен ступичный подшипник

Исходя из названия, уже можно понять, что деталь располагается возле ступицы. На ВАЗ 2107 элемент установлен во внутренней её полости и меняется, как правило, при выходе из строя, о чём свидетельствуют характерные признаки.

Признаки неисправности

Ступичный подшипник всегда должен находиться в исправном состоянии. Если деталь пришла в негодность, то это может привести к ДТП, поскольку неисправность сопровождается большим люфтом колеса. В результате диск может срезаться с колёсных болтов. Если подобная ситуация произойдёт на высокой скорости, то серьёзной аварии не избежать. Это говорит о том, что подшипник ступицы нуждается в периодическом осмотре, а при обнаружении люфта требуется его регулировка либо замена.

Основными проявлениями неисправности детали являются:

  1. Сухой хруст. При поломке подшипника возникает металлический хруст во время движения. Проявляется он в результате неравномерного перекатывания роликов из-за повреждения сепаратора. Спутать этот звук с каким-либо другим сложно.
  2. Вибрация. Если рассматриваемый элемент имеет сильный износ, появляется вибрация, которая передаётся как на кузов, так и на рулевое колесо. Она указывает на сильный износ сепаратора подшипника, который может привести к заклиниванию.
  3. Машину уводит в сторону. Проблема чем-то напоминает случай с неверной регулировкой развала-схождения, поскольку неисправный элемент работает неправильно из-за подклинивания его частей.

    При выходе из строя подшипника появляются посторонние шумы, гул или хруст

Определение поломки

Для определения состояния подшипника ступицы необходимо выполнить несколько простых действий:

  1. Вывешивают переднее колесо с нужной стороны при помощи домкрата, не забывая поставить автомобиль на ручной тормоз и установить упоры под задние колёса.
  2. Под нижний рычаг подвески устанавливают подпорку и снимают машину с домкрата.

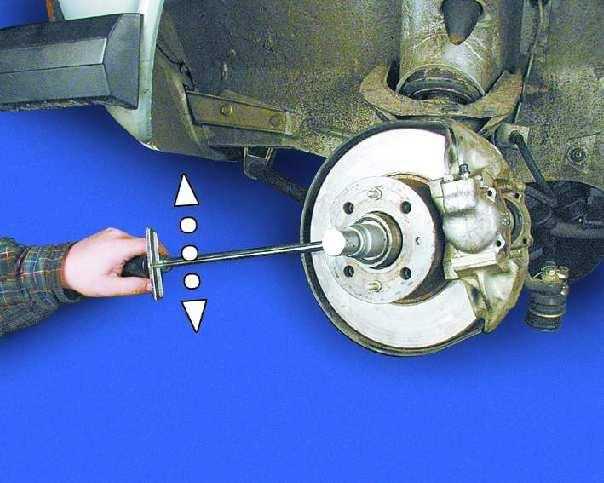

  3. Берутся обеими руками за колесо (сверху и снизу) и выполняют движения от себя к себе, при этом не должно ощущаться никакого люфта либо стука.
  4. Вращают колесо. Если подшипник пришёл в негодность, возможно появление скрежета, гула или других посторонних шумов.

    Для проверки подшипника необходимо вывесить и покачать переднее колесо

Во время проведения работ со снятым колесом в целях безопасности под кузов автомобиля рекомендуется подставить дополнительный упор, который подстрахует в случае внезапного падения машины.

Какие подшипники поставить

Когда ступичный подшипник требует замены, тут же возникает вопрос, какую деталь установить. Многие советуют использовать оригинальные комплектующие. Однако сегодня качество деталей оставляет желать лучшего и вопрос выбора остаётся довольно актуальным.

Таблица: тип, место установки, и размерность подшипников

Место установкиТип подшипниковРазмер, ммКоличество
Ступица переднего колеса (наружная опора)Роликовый, конический, однорядный19,5*45,3*15,52
Ступица переднего колеса (внутренняя опора)Роликовый, конический, однорядный26*57,2*17,52
Полуось заднего мостаШариковый, радиальный, однорядный30*72*192

Выбор производителя

При выборе производителя ступичного подшипника на ВАЗовскую «семёрку» можно порекомендовать SKF, SNR, FAG, NTN, Koyo, INA, NSK. Перечисленные компании имеют множество предприятий по всему миру. Такая продукция имеет высокое качество и соответствует самым строгим требованиям.

Выбору производителя подшипников нужно уделить особое внимание, поскольку от этого зависит срок эксплуатации изделия

Из отечественных производителей, которые поставляют подшипники для автомобилей Тольяттинского завода, можно выделить:

  • ЗАО «ЛАДА Имидж» — изготавливает и реализует через вторичные рынки оригинальные ступичные подшипники Lada;
  • Саратовский завод — выпускает детали под маркой SPZ;
  • Волжский завод — использует бренд «Волжский стандарт»;
  • Вологодский завод — реализует продукцию под брендом VBF;
  • Самарский завод СПЗ-9.

Замена подшипника передней ступицы

Работы по замене ступичного подшипника начинают с подготовки инструментов и материалов. Понадобятся:

  • набор торцевых ключей;
  • отвёртка;
  • зубило;
  • молоток;
  • пассатижи;
  • надставка для выбивания обоймы подшипника;
  • новый подшипник, сальник и смазка;
  • ветошь;
  • керосин.

Как снять

Для демонтажа детали поднимают переднее колесо при помощи домкрата. В условиях СТО работа проводится на подъёмнике. При замене подшипника необходимо выполнить следующую последовательность действий:

  1. Откручивают крепёж и снимают колесо.
  2. Отворачивают крепление и демонтируют суппорт.

    Для снятия суппорта отворачивают болты его крепления

  3. При помощи отвёртки поддевают защитный колпак ступицы и снимают его.

    Защитный колпак поддевают отвёрткой и снимают

  4. Выравнивают бортик ступичной гайки.

    Чтобы выкрутить гайку, нужно выровнять её бортик

  5. Отворачивают гайку и снимают её вместе с шайбой.
  6. Демонтируют ступицу.

    После отворачивания гайки остаётся снять ступицу с автомобиля

  7. Извлекают сепаратор наружного подшипника.

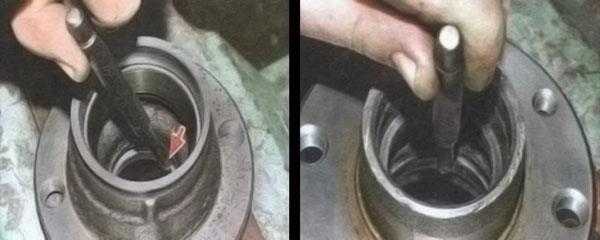

  8. При помощи наставки и молотка выбивают обойму наружной детали из ступицы.

    Обоймы подшипников выбивают при помощи наставки

  9. Вытаскивают кольцо, которое разделяет оба ступичных подшипника и сальник.
  10. Выбивают внутреннюю обойму.
  11. С применением керосина и ветоши очищают посадочное место от загрязнений.

Чтобы избежать повреждений тормозного шланга после снятия суппорта, последний аккуратно подвешивают и фиксируют при помощи проволоки.

Как поставить

После демонтажа ступичных подшипников и очистки самой ступицы можно приступать к установке новых деталей. Работу выполняют в следующем порядке:

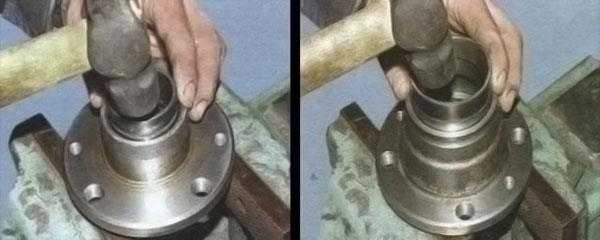

  1. Запрессовывают обоймы обоих подшипников.

    Обойму подшипника запрессовывают при помощи подходящей наставки

  2. Наносят смазку на сепаратор и вставляют его внутрь ступицы.

    Сепаратор нового подшипника набивают смазкой

  3. Пространство между подшипниками заполняют смазкой.

    Пространство между подшипниками заполняют смазкой

  4. Вставляют разделительное кольцо.
  5. Монтируют новый уплотнитель.

    Через наставку забивают новый сальник

  6. Устанавливают ступицу на ось поворотного кулака.
  7. Наносят смазку на внешний сепаратор и помещают его в обойму подшипника.

    На внешний сепаратор наносят смазку и вставляют его в обойму подшипника

  8. Ставят на место шайбу и затягивают ступичную гайку до упора.
  9. По окончании замены ступичных подшипников выполняют регулировку, для чего плавно откручивают гайку и добиваются того, чтобы ступица свободно вращалась, но при этом отсутствовал люфт.
  10. Наносят удары по бортику гайки зубилом, что предотвратит её произвольное отворачивание.

    Для фиксации гайки наносят удары зубилом по бортику

  11. Устанавливают суппорт на место и производят затяжку крепежа.
  12. Монтируют защитный колпак, колесо и затягивают болты.
  13. Опускают машину.
Видео: как заменить подшипники передней ступицы ВАЗ 2107

Чем смазать

Для смазки сепараторов ступичных подшипников применяют «Литол-24». Его же используют для нанесения на рабочую кромку нового сальника при установке.

Момент затяжки гайки подшипника

Необходимость затяжки ступичной гайки возникает после замены подшипников либо во время их регулировки. Гайку затягивают при помощи динамометрического ключа с моментом 9,6 Н·м, при этом поворачивают ступицу несколько раз для установки подшипников на свои места. Затем ослабляют гайку и снова затягивают, но с моментом 6,8 Н·м, после чего стопорят её в этом положении.

Ступичную гайку затягивают динамометрическим ключом

Замена подшипника полуоси

Полуось — неотъемлемая часть заднего моста ВАЗ 2107. Сама полуось практически не ломается, но подшипник, посредством которого она крепится к чулку моста, иногда выходит из строя. Его назначение — плавно и равномерно вращать полуось во время движения автомобиля. Признаки неисправности подшипника такие же, как и у ступичных элементов. При возникновении неполадок необходимо демонтировать полуось и заменить неисправную деталь.

Снятие подшипника

Перед началом работ нужно подготовить следующий перечень инструментов:

  • комплект торцевых ключей с воротком;
  • молоток;
  • плоскую отвёртку;
  • зубило;
  • болгарку;
  • новый подшипник полуоси со стопорным кольцом.

Для замены выполняют следующие шаги:

  1. Вывешивают заднее колесо при помощи домкрата, после чего снимают его, не забывая установить упоры под передние колёса.
  2. Демонтируют тормозной барабан.

    Чтобы добраться до полуоси, потребуется снять тормозной барабан

  3. С применением плоскогубцев и отвёртки демонтируют тормозные колодки.
  4. Торцевым ключом на 17 откручивают крепление полуоси.

    Болты крепления полуоси откручивают торцевым ключом на 17

  5. Вынимают полуось из чулка заднего моста.

    Полуось извлекают из чулка заднего моста, потянув её на себя

  6. Демонтируют изношенный подшипник путём наставки подходящего по размеру ключа и нанесения по инструменту ударов молотком. Довольно часто для снятия подшипника приходится разрезать обойму болгаркой, поскольку деталь довольно прочно сидит на полуоси.

    Часто подшипник не удаётся снять, поэтому его срезают болгаркой

Для демонтажа барабана нужно аккуратно наносить удары по его внутренней части через деревянный брусок.

Установка новой детали

После снятия подшипника можно тут же приступать к обратной сборке:

  1. Очищают полуось от загрязнений и протирают ветошью.
  2. Напрессовывают новый подшипник на полуось, после чего насаживают стопорное кольцо. Для монтажа последнего его желательно разогреть при помощи паяльной лампы, что обеспечит более лёгкую посадку и надёжное удержание после остывания.

    Чтобы кольцо было проще насадить на полуось, его нагревают газовой горелкой или паяльной лампой

  3. Удаляют старый сальник полуоси из чулка заднего моста при помощи отвёртки или пассатижей.

    Старый сальник извлекают пассатижами или отвёрткой

  4. Забивают новый уплотнитель через подходящую по размерам наставку.

    Новую манжету устанавливают при помощи наставки

  5. Монтируют полуось на место. Гайку крепления пластины подшипника полуоси затягивают с моментом 41,6–51,4 Н·м.
Видео: замена подшипника полуоси на «классике»

Замена ступичного подшипника на ВАЗовской «семёрке» не является сложной процедурой. Для её проведения потребуется подготовить необходимый инструмент и материалы, а также ознакомиться с пошаговой инструкцией. При выборе качественного изделия и правильном проведении ремонтных работ подшипник будет работать длительное время без каких-либо проблем.

  • Автор: Владимир Долженков
