Замен

Содержание

Проверка помпы ваз 2109 — Автомобильный портал AutoMotoGid

Содержание

  • Признаки износа помпы
  • Необходимое оснащение
  • Процесс замены
  • Особенности при сборке
  • Признаки неисправности
    • Проверка насоса
  • Замена помпы

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Из самых часто возникающих проблем с этой системой является порыв или соскакивание патрубков и течь радиатора. Реже, но тоже бывает заклинивание термостата в одном положении, неисправность температурного датчика, и выход из строя помпы.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

  1. Ключи рожковые и накидные на «10» и «17»;
  2. Головки с воротками тех же размеров;
  3. Мощная плоская отвертка;
  4. Нож;
  5. Емкость для слива рабочей жидкости;
  6. Ветоши;
  7. Герметик;
  8. Домкрат;
  9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

  • ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
  • Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.

Снятие защитной крышки

За болт шкива коленвал проворачивается до тех пор, пока не сойдется метка, нанесенная на шестерню распредвала с выступом на задней крышке. Затем пластиковая защитная крышка устанавливается на место, но не фиксируется, и проверяется совпадение метки на шкиву с меткой на крышке. Также дополнительно можно проверить совпадение меток на маховике, для чего нужно вытянуть заглушку смотрового окошка на картере сцепления. Все метки должны совпадать, если нет — нужно проворачивать коленвал дальше – до совпадения.

Совмещение меток на распредвале

Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

Снимается ремень с шестерни распредвала и опустить его вниз. Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

  • Болты крепления помпы тоже выкручиваются. Чтобы извлечь неисправный насос, его нужно будет поддеть отверткой.
  • Просто извлечь помпу с посадочного места не получится, поскольку расстояние между двигателем и подкрылком недостаточно. Чтобы вытянуть насос придется немного поддомкрачивать сам двигатель со стороны помпы, пока не появится возможность извлечь ее.

    • Извлечение помпы

  • Посадочное место помпы перед установкой новой нужно будет тщательно очистить ножом от остатков старой прокладки и хорошо вытереть.
  • Новая помпа ставиться на место так, чтобы маркировка, нанесенная на торцевой части корпуса, находилась вверху. Затягивать болты крепления насоса нужно хорошо, но аккуратно, поскольку вкручиваются они в блок, сделанный из алюминия.

    • Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

    Особенности при сборке

    Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

    Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб. Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

    Более наглядно операция по замене жидкостного насоса показана на видео:

    Не секрет, что ремонт любого автомобиля, в том числе и девятой модели жигулей, включает в себя диагностику и последующую замену вышедших из строя деталей автомобиля. Это касается и помпы данного автомобиля. Вместе с тем, прежде чем заменить эту деталь, необходимо знать, как проверить помпу ваз 2109. Проверить же функциональную исправность помпы можно двумя способами.

    Рассмотрим порядок выполнения проверки помпы на автомобиле ваз 2109:

    — самый простой способ проверки заключается в том, что надо прогреть двигатель ваз 2109 до рабочей температуры, когда стрелка датчика станет в вертикальное положение, после чего надо сжать верхний патрубок радиатора. При исправной помпе будет ощущаться внутри патрубка пульсация охлаждающей жидкости;

    — при неисправности сальника, будет сочиться жидкость из контрольно-вентиляционного отверстия помпы. Для этого необходимо снять крышку газораспределительного ремня и внимательно осмотреть данное отверстие. При наличии коричневых отложений, кроме помпы, надо будет менять сам сальник;

    — ели слышен протяжный звук в передней части двигателя, то, скорее всего, неисправны подшипники вала насоса. Для точного определения износа данных подшипников, надо будет проверить люфт вала во время покачивания приводной звездочки водяного насоса;

    — если же внешних признаков не наблюдается, следует снять помпу и посмотреть на обратную сторону ротора. Как правило, под воздействием коррозии разрушаются лопасти.

    Перегрев двигателя весьма неприятное происшествие, которое может произойти с каждым. Причиной этого становится неисправность помпы.
    Чтобы избежать этого, важно знать признаки и первые симптомы (предвестники несчастья), и своевременно заменить помпу ваз 2109. Однако, прежде чем приступать к замене помпы, важно выполнить проверку ее исправности.
    Помпа является важным агрегатом системы охлаждения. Ее второе название — водяной насос.
    Замена помпы на ваз 2109 выполняется просто. Прочитав эту статью, это сможет каждый.

    Признаки неисправности

    Во избежание неприятностей с помпой важно знать признаки и симптомы неисправностей:

    • Постоянные потери (снижение уровня) охлаждающей жидкости в системе
    • Является основным признаком, однако рекомендуется в таком случае проверить патрубки и краны системы
    • Второй признак – течь жидкости через вентиляционное отверстие
    • Второй признак сообщает о неисправности сальника
    • Чтобы это проверить, необходимо снять крышку с ГРМ, и осмотреть это отверстие
    • О выходе из строя сальника говорят коричневые отложения, появившиеся вокруг него
    • Третий признак — воющий звук, появляющийся при работе двигателя.
    • Этот признак может быть симптомом необходимости проверки и замены подшипников насоса
    • При разрушении ротора признаком становится перегрев мотора, либо быстрый нагрев до критической точки (это видно по датчику температуры на приборной панели)
    • Чтобы выявить разрушение ротора нужно снять помпу с двигателя и осмотреть сам ротор, возможно нужна замена помпы ваз 2109

    Проверка насоса

    Проблема, с которой сталкиваются владельцы ваз 2109, как проверить помпу. Существуют два способа проверки исправности помпы, внешний осмотр и снятие.
    Порядок проверки такой:

    • Наиболее простой способ такой: надо сжать пальцами верхний патрубок радиатора, двигатель при этом должен быть запущен и прогрет до рабочей температуры (около 80 градусов). Когда помпа исправно работает, внутри патрубка будут отчетливо ощущаться пульсации охлаждающей жидкости

    Внимание: При такой проверке, важно соблюдать меры предосторожности — в частности, не прикасаться к лопастям вентиляторов системы охлаждения, а так же не касайтесь корпуса мотора, можете обжечься

    • Когда протекает сальник, из вентиляционного отверстия насоса начинает сочиться жидкость. Тут надо снять крышку с ГРМ и визуально осмотреть отверстие.
      Когда вокруг него видны коричневые отложения, свидетельствующие о протекании сальника и необходимости его замены. Эта операция не сложна, и любой автолюбитель способен с ней справиться своими руками.
    • При выходе из строя подшипников вала помпы, то можно услышать воющий звук, в процессе работы мотора в передней его части. Для определения износа подшипников, надо проверить люфт, покачивая приводную звездочку насоса (сняв ремень ГРМ)
    • Когда на насосе отсутствуют внешние признаки повреждения, тогда нужно выполнить снятие помпы. Для визуального осмотра узла – частенько с обратной стороны можно обнаружить сильно разрушенные (под воздействием коррозии) лопасти. Такая неисправность серьезно осложняет работу всего узла

    Замена помпы

    Замена помпы на ваз 21093, как и на ваз 2109 выполняется при полном остывании мотора.

    Порядок выполнения процедуры следующий:

    • Отсоединяем клеммы аккумулятора
    • Сливаем охлаждающую жидкость (в подставленную емкость), сливая на землю тосол, вы загрязняете ядовитыми веществами окружающую среду
    • Если замену жидкости (в системе охлаждения тосол либо антифриз) вы выполняли недавно (цена тосола приличная), тогда жидкость тем более следует собирать в емкость и использовать повторно после выполнения ремонтных операций

    Инструкция предписывает следующим шагом, снятие ремня привода электрогенератора:

    • Так как придется в процессе работы снимать шкив, чтобы получить доступ к ремню газораспределения, необходимо непременно снять приводной ремень генератора
    • Ремень снимается легко, отпускаем верхний стопорный болт на планке, ослабляем слегка нижний болт (если он зажат) и отводим электрогенератор к мотору
    • При этом образом, ремень привода электрогенератора ослабевает, и мы можем извлечь его
    • Далее, необходимо выставить механизм газораспределения по отметкам

    Первым делом, мы устанавливаем коленвал по отметке:

    • Прокручиваем коленвал, и смотрим через лючок картера сцепления, что бы отметка на его корпусе совпадала с отметкой на маховике коленвала
    • Совпадение отметок указывает, что поршень в первом цилиндре пришел в верхнее положение, и когда будем устанавливать назад ремень газораспределения, нам будет намного проще отрегулировать фазы газораспределения
    • Самое главное, важно помнить, что механизм газораспределения вращается медленнее в два раза, чем коленвал, поэтому надо следить, чтобы отметка на шестерне вала газораспределения совпадала с отметкой на кожухе

    Теперь, после совпадения отметок, можно приступать к снятию ремня газораспределения:

    • Отпустите ролик натяжитель и отведите в сторону, ослабив, таким образом, натяжение ремня ГРМ

    Отпускаем ролик натяжитель и снимаем ремень

    • Откручиваем болты, крепящие насос (на фото они указаны стрелками)

    Откручиваем болты, указанные стрелочками

    • Снимаем насос с мотора, после этого проверяем лопасти его крыльчатки на сохранность

    Снимаем помпу, осматриваем лопасти крыльчатки

    • Следует прочистить резьбы болтов и отверстия от старого герметика и следов коррозии
    • Новую помпу выбираем в соответствии с необходимыми размерами и маркировкой
    • Удаляем с сопрягаемых поверхностей насоса и мотора старый герметик и остатки прокладки, после чего протираем поверхности ветошью, пропитанной ацетоном
    • Затем смазываем поверхности свежим герметиком и ставим новую прокладку
    • Итак, замена помпы ваз 21093 почти завершена
    • Новую помпу надо аккуратно посадить на место
    • Болты крепления вкрутить и затянуть от руки
    • Перед закручиванием болтов, их нужно смазать герметиком
    • Проследите, чтобы направляющие штифты располагались на своих местах
    • Теперь крепеж можно затянуть, приложив необходимое усилие

    Предупреждение: Следует помнить, чрезмерная затяжка болтов опасно, оно может привести к поломке помпы. Учитывая ее стоимость, вам станет понятно, почему этому следует уделить особое внимание.

    • Собираем все снятые детали назад, после этого заливаем слитую в самом начале охлаждающую жидкость в систему
    • Также необходимо удалить из системы воздушные пробки
    • После этого можно запустить мотор и проверить, нет ли утечек из системы охлаждающей жидкости

    На ваз 2109 замена помпы процесс не трудный, важно лишь подобрать нужный инструмент и комплектующие на замену. Подробнее о проверке и замене смотрите наше видео.

    Как проверить помпу не снимая с двигателя своими руками

    Водяная помпа (водяной насос) системы охлаждения двигателя является важным составным элементом, который обеспечивает постоянную циркуляцию охлаждающей жидкости по каналам рубашки охлаждения, патрубкам, магистралям, радиатору охлаждения и т.д. Даже незначительное снижение производительности автомобильной помпы может стать причиной перегрева двигателя, особенно в теплое время года.

    Еще одним поводом для того, чтобы проверить, рабочая помпа или нет, являются возможные посторонние шумы в приводе водяного насоса. В этом случае указанный насос требует повышенного внимания на некоторых моделях автомобилей. Дело в том, что помпа может приводиться в движение от ремня ГРМ. Если водяной насос заклинит, тогда происходит обрыв ремня ГРМ, в результате гнет клапана на большинстве моторов. Далее мы рассмотрим доступные способы, позволяющие самостоятельно проверить водяную помпу.

    Содержание статьи

    • Как проверить исправность помпы на автомобиле
      • Как проверить работу помпы
    • Что лучше, менять помпу или ремонтировать

    Как проверить исправность помпы на автомобиле

    Избежать дорогостоящего ремонта или проблем с постоянным перегревом двигателя позволяет своевременная диагностика помпы. Чтобы ответить на вопрос, как самому проверить работоспособность помпы, рассмотрим способы диагностики на примере отечественных автомобилей ВАЗ (модель 2109, 2110).

    Начнем с того, что помпа является своего рода «расходником», который на автомобилях с приводом насоса от ремня ГРМ рекомендуется менять каждые 60 тыс. пройденных километров или 48 месяцев, в зависимости от того, что наступит раньше. Таковы регламентные требования многих автопроизводителей.

    Как показывает практика, качественная помпа в среднем служит около 100 тыс. км. По этой причине водители обычно меняют водяной насос не сразу (если нет видимых поводов для замены), а параллельно второй замене приводного ремня газораспределительного механизма (через 100-110 тыс. км), стараясь совместить замену насоса с заменой антифриза.

    Простыми словами, хорошая помпа «ходит» столько же, сколько и служат два ремня ГРМ.  Стоит также добавить, что использование запчасти или антифриза низкого качества, смешивание различных типов ОЖ и т.п. могут привести к выходу помпы из строя раньше положенного срока. По этой причине помпу желательно регулярно проверять.

    Как проверить работу помпы

    Проверять водяной насос на автомобиле следует при помощи распространенного способа. Для диагностики на ВАЗ и большом количестве других авто двигатель следует прогреть до выхода на рабочие температуры.

    • После прогрева требуется рукой пережать верхний патрубок, идущий от радиатора. Если помпа исправна, тогда будет ощущаться создаваемое насосом давление охлаждающей жидкости. Это и есть главный ответ на вопрос, как проверить работает помпа или нет без снятия насоса с автомобиля. Во время такой проверки нужно соблюдать осторожность, так как ОЖ в системе сильно нагревается. Если пульсация жидкости слабая или ее нет, тогда следует перейти к детальному осмотру.
    • Для проверки нужно снять защитный кожух газораспределительного механизма, что позволит произвести визуальный осмотр. Если уплотнительная резинка (сальник помпы) в области посадочного места начал подтекать, тогда будут видны потеки тосола или антифриз. Также на подтекание и проблемы с насосом укажут отложения вокруг посадочного места, которые могут иметь рыжевато-бурый или сероватый цвет. При их наличии нужно сливать антифриз и снимать помпу для дефектовки и замены.
    • Если работа двигателя сопровождается характерным «воющим» звуком, тогда проблема может быть в подшипнике помпы. В этом случае насос проверяется на наличие люфта в области вала. Для проверки от руки можно покачать приводную шестерню насоса. В ряде случаев можно заменить изношенный подшипник или сразу поставить новую помпу.

    Что лучше, менять помпу или ремонтировать

    Обратите внимание, если внешние признаки неполадок водяного насоса отсутствуют, но помпа при этом давно не менялась или использовалась некачественная ОЖ, тогда необходим осмотр устройства изнутри. Дело в том, что лопасти насоса могут быть выполнены из металла. В результате на лопастях образуется коррозия. Также лопасти могут быть изготовлены из пластика или других материалов, что приводит к их механической поломке.

    Что касается ремонта помпы, осуществлять данную процедуру можно, но крайне нецелесообразно по причине доступной стоимости данного узла для большинства автомобилей отечественного и иностранного производства. Также не рекомендуется ремонтировать насос системы охлаждения на машинах, где он приводится в действие ремнем ГРМ, так как отремонтированная деталь может оказаться менее надежной по сравнению с новой помпой.

    После всех проверок, ремонта или приобретения новой помпы нужно установить насос обратно. Особой аккуратности потребует установка прокладки, а также затяжка крепежных болтов. Для большей надежности и страховки от течей некоторые мастера используют герметики. Отметим, что такой способ не всегда подходит, так как наличие герметика не позволит в дальнейшем ослабить крепление помпы для монтажа ремня ГРМ на некоторых автомобилях при его замене без замены помпы.

    Также нужно соблюдать рекомендуемый момент затяжки крепежных болтов помпы. Это необходимо для того, чтобы не повредить резьбу и не передавить прокладку. Завершением всех работ считается заливка антифриза. Если использовался герметик, тогда нужно выдержать до заправки ОЖ в систему пару часов, чтобы герметик успел высохнуть. Далее из системы охлаждения удаляются воздушные пробки, жидкость доливается по уровню. Через некоторое время после запуска и прогрева ДВС до рабочих температур следует осмотреть посадочное место помпы на предмет возможных течей.

    Привод грм ваз 2108 | Хитрости Жизни

    Содержание

    Замена ремня грм ВАЗ 2109

    Добрый день, дорогие посетители сайта zerga.ru. В данной статье я расскажу вам, как производится замена ремня ГРМ ВАЗ 2109. Данный материал по замене ремня, может подойти и к таким моделям автомобилей как ВАЗ 2108, 21099 и 2110, а так же их модификаций.

    Начиная с восьмой модели, на двигателях была установлена ременная передача газораспределительной системы. Была, конечно, попытка разработчиков внедрить ремень на Классических моделях ВАЗ 2105, но конструкция была не совершенна и от неё отказались.

    В процессе эксплуатации ремень подвергается износу, как и все механизмы. Завод изготовитель установил эксплуатационный ресурс 50-60 тысяч километров и потом нужна замена ремня ГРМ, даже если на нём нет видимых повреждений. Некоторые водители на свой страх и риск ездят до последнего, когда ремень разорвется, и только потом меняют его. Такой метод подойдёт только для владельцев автомобилей с объемом двигателя 1500 кубиков, так как на поршнях с таким объемом сделаны циковки (выборки под клапана). На других двигателях с объемом поменьше, при обрыве ремня ГРМ гнёт клапана и потом ремонт головки блока цилиндров неизбежен. Как сделать ремонт ГБЦ рекомендую ознакомиться со статьёй «Ремонт ГБЦ автомобиля ВАЗ».

    Для провидения работ по замене ремня нам нужен хороший инструмент и побольше оптимизма. Итак, начнём.

    Для доступа к ремню нам нужно снять крышку, которая предохраняет попадание на ремень воды и грязи. Крепится он тремя болтами. Вывернув болты, снимаем крышку.

    После того как снял крышку я увидел вот такую картину.

    Товарищ говорит, что ремень заменил недавно и проехал всего лишь пару тысяч километров. Видно, что ремень потёрло о металлический защитный щиток, на котором была небольшая вмятина.

    Конечно же, повреждение не критичное, но видно, что ремень грм сполз в сторону двигателя, а значит это не хорошо. Я видел, как двигатель работал в нормальном режиме с повреждением серьезней, чем это, а во время замены ремня грм, выяснилось, что не было около десятка зубьев на ремне. Наверное, натяжка была большой потому и не провернуло.

    Следующим шагом, будет снятие ремня генератора. Так как нам нужно будет снимать шкив, для доступа к ремню грм, то нужно обязательно снять ремень генератора. Снимается он легко, отпускаете верхний стопорный болт и отводите генератор к двигателю. Таким образом, ремень генератора ослабевает и его можно извлечь.

    Далее, нам нужно выставить газораспределительный механизм по меткам. Первое что сделаем, мы установим коленчатый вал по метке. Проворачивая коленчатый вал, смотрим в лючок на корпусе сцепления, что бы метка на корпусе совпала с меткой на маховике коленчатого вала.

    Совпадение меток означает, что поршень первого цилиндра стоит в верхнем положении и когда мы будем устанавливать новый ремень грм, нам будет легче его отрегулировать. Но самое главное то, что газораспределительный механизм вращается в два раза медленнее, чем коленчатый вал, поэтому нужно смотреть, что бы метка на шестерне газораспределительного вала совпала с меткой на металлическом кожухе.

    Теперь, когда у нас всё выставлено по меткам, мы можем приступить к снятию ремня грм. Отпускаем натяжной ролик и отводим его в сторону, что бы ослабить натяжение ремня.

    Отпустив ролик можно спокойно снять ремень с шестерни распределительного вала.

    Что бы снять ремень с шестерни коленчатого вала, нужно удалить шкив. Перебираемся под крыло правого колеса. Здесь нужно снять правое колесо и выкрутить руль полностью вправо. Всё это делается для того, что бы открыть доступ к боковому щитку. Здесь под крылом нужно снять этот щиток, который предоставит нам возможность демонтировать шкив с коленчатого вала.

    Как заменить ремень грм и выставить метки ваз 2108

    МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

    Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы

    Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы. Пошаговые этапы.

    На фотографии ниже видно, где установлен щиток, и далее воспользовавшись головкой, отворачиваем болт, который крепит шкив.

    Такой шкив устанавливается на двигатели с инжекторной системой подачи топлива и для того что бы снять его нужно зафиксировать коленчатый вал. Делается это всё очень просто. Устанавливаете большую отвёртку в лючок, где находится метка на маховике, и стопорите коленчатый вал от проворачивания за зубья на венце маховика.

    Таким образом, можно с легкостью открутить болт на шкиве.

    На карбюраторных двигателях, всё гораздо проще. Ниже на фотографии видно как происходит фиксирование шкива от проворачивания.

    После того как сняли шкив, мы свободно извлекаем ремень грм.

    Диагностика деталей привода грм.

    Перед установкой нового ремня газораспределительного механизма, давайте обратим внимание на несколько моментов, а именно, состояние помпы (водяного насоса) и состояние натяжного ролика.

    «Водяной насос», приводится в действие ремнём грм и завод изготовитель рекомендует производить замену (водяного насоса) вместе с ремнём. Почему так? Представьте себе такую ситуацию, когда вы заменили ремень, а через пару тысяч километров выходит из строя помпа. Вам снова нужно лезть под капот и всё разбирать заново, настраивать, а это время и нервы. А если помпа начнёт подтекать? Тогда охлаждающая жидкость попадёт на ремень грм — это приводит к ускоренному его износу. Если позволяют средства, то обязательно меняем помпу. Как правильно сделать замену помпы рекомендую прочитать данную статью «Замена помпы ваз». Но часто бывает такая ситуация что средства ограничены и на помпу не хватает, тогда внимательно осматриваем её. Попробуйте пошатать за шестерню, если люфта нет, и помпа вращается без скрипов и хрустов, то, можно помпу и не менять.

    Натяжной ролик обязательно нуждается в замене. В нём установлены подшипники, которые смазываются один раз и смазки как правело, хватает до замены ремня грм. Есть два вида натяжных роликов старого и нового образца.

    Ролик старого образца имеет металлический бортик и натяжка производится с помощью обычного рожкового ключа. Ролик нового образца имеет пластмассовый бортик и для натяжки нужен специальный ключ.

    Что бы заменить натяжной ролик, нужно просто отвинтить гайку и снять его из шпильки.

    Под роликом имеется специальная регулировочная шайба, смотрите не потеряйте её.

    Ещё один важный момент, на котором хочу сконцентрировать внимание, это шпилька (ось) натяжного ролика. Будьте осторожны с ней не согните её при затяжке ролика.

    Плавно переходим к шестерням газораспределительного механизма. Внимательно осматриваем их на предмет их повреждения. Если вы видите примерно вот такую картину как на фотографии в низу, то шестерни нужно обязательно заменить.

    Так же следует обратить внимание на состояние сальников газораспределительного и коленчатого вала.

    Установка ремня грм ваз 2109.

    Купив новый ремень, принимаемся за установку. У ремней нет направления движения, но лучше устанавливать буквами и цифрами к себе, то есть, если вы стоите лицом к правому крылу, то буквы и цифры должны быть, как положено к вам, а не наоборот (вверх ногами).

    Сначала начинаем задевать ремень за нижнюю шестерню и, прижимая ремень, от проворачивания задеваем его за верхнюю шестерню с небольшой натяжкой, что бы ремень ни провисал. Далее, заводим его за шестерню помпы и натяжного ролика. Так же устанавливаем шкив.

    Нам остаётся только подтянуть натяжной ролик. Есть для этого специальный ключ, но умельцы умудряются сделать всё вот так.

    Натяжку ремня регулируем так. Приложив небольшое усилие, ремень должен скручиваться на 90 градусов. Это будет оптимальная натяжка ремня грм.

    Теперь нужно провернуть несколько раз двигатель (ключом за болт который крепит шкив) и убедится, что метки на маховике и шестерне газораспределительного вала совпадают. Если метки не совпадают, нужно провести повторное снятие ремня и отрегулировать заново. Бывает такое, что метка не доходит на пол зуба, в таком случае рекомендую установить разрезную шестерню, как правильно её установить и отрегулировать рекомендую прочитать подробную статью «Установка разрезной шестерни ВАЗ 2108».

    Если после повторного проворачивания двигателя метки совпадают можно запустить двигатель.

    В моём случае, после пуска двигателя, ремень снова начал сползать к двигателю. После проделывания вышеперечисленных работ я нашел причину. Причина сползания ремня оказалась в подогнутой шпильке натяжного ролика, которую пришлось заменить. Ролик стоял немного на перекос и ремень сползал к двигателю. Дело в том, что при прошлой замене ремня затягивая натяжной ролик механик, приложил большое усилие и согнул шпильку. Будьте внимательны, такая мелочь, а сколько проблем. Бывает и такое, что подкладывают под ролик тонкие полукольца из пивной банки, но я думаю, что лучше заменить шпильку.

    Нам осталось только установить обратно защитный щиток и прикрутить колесо.

    Вот и всё, мы с вами произвели замену ремня грм ВАЗ 2109.

    Если кому-то есть что добавить, пожалуйста, пишите в комментариях.

    На этом всё, до новых публикаций.

    • Как снять двигатель ВАЗ
    • Разборка двигателя ВАЗ. Часть 1
    • Разборка двигателя ВАЗ. Часть 2
    • Разборка двигателя ВАЗ. Часть 3
    • Замена прокладки головки блока цилиндров ВАЗ 2109
    • Замена воздушного фильтра на автомобилях ВАЗ
    • Замена прокладки гбц ВАЗ 2106-07
    • Замена помпы ВАЗ 2109

    1.1 Назначение и общее устройство механизма газораспределения двигателя ВАЗ — 2108

    Механизм газораспределения предназначен для своевременного впуска в цилиндры горючей смеси и выпуска из них отработавших газов.

    Рис.1 Общий вид двигателя ВАЗ — 2108

    1. Шкив привода генератора; 2.Масляный насос; 3.Ремень привода ГРМ; 4.Зубчатый шкив насоса охлаждающей жидкости; 5.Передняя крышка привода ГРМ; 6.Натяжной ролик; 7.Зубчатый шкив распределительного вала; 8.Задняя крышка привода ГРМ; 9.Сальник распределительного вала; 10.Крышка ГБЦ; 11.Распределительный вал; 12.передняя крышка подшипников распределительного вала; 13.толкатель; 14.направляющая втулка клапана; 15.сетка маслоотделителя системы вентиляции картера; 16.выпускной клапан;17.впускной клапан; 18.задняя крышка подшипников распределительного вала; 19.топливный насос; 20.корпус вспомогательных агрегатов; 21.датчик-распределитель зажигания; 22.отводящий патрубок рубашки охлаждения; 23.головка блока цилиндров; 24.свеча зажигания; 25.шланг вентиляции картера; 26.маховик; 27.держатель заднего сальника коленчатого вала; 28.задний сальник коленчатого вала; 29.Блок цилиндров; 30.поддон картера; 31.указатель уровня масла; 32. Коленчатый вал; 33.поршень; 34.крышка шатуна; 35.шатун; 36.крышка коренного подшипника коленчатого вала; 37.передний сальник коленчатого вала; 38.зубчатый шкив.

    Рис. 2 Схема привода распределительного вала

    1 — зубчатый шкив коленчатого вала; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя защитная крышка; 5 — зубчатый шкив распределительного вала; 6 — зубчатый ремень; А — установочный выступ на задней защитной крышке; В — метка на шкиве распределительного вала; С — метка на крышке масляного насоса; D — метка на шкиве коленчатого вала.

    Рис. 3 Механизм привода клапанов:

    1 — головка блока цилиндров; 2 — клапан; 3 — толкатель; 4 — корпус под-шипников распределительного вала; 5 — распределительный вал; б — регулировочная шайба; 7 — маслоотражательный колпачок; А — зазор между кулачком и регулировочной шайбой

    Рис.4 Детали механизма привода клапанов:

    1 — клапан; 2 — направляющая втулка; 3 — стопорное кольцо; 4 -маслоотражательный колпачок; 5 — опорная шайба пружин; 6 — внутренняя пружина; 7 — наружная пружина; 8 — тарелка пружин; 9 — сухари; 10 — регулировочная шайба; 11 — толкатель.

    1.2 Материал изготовления деталей объекта ремонта.

    Периодичность замены ремня привода газораспределительного механизма двигателя (ГРМ) на автомобилях ВАЗ 2108, 2109, 21099 составляет 75.000 км пробега. Многие автомеханики рекомендуют проводить замену ремня ГРМ несколько раньше – 55-60 тыс. км, так как качество поставляемых в запасные части ремней ГРМ для автомобилей ВАЗ 2108, 2109, 21099 оставляет желать лучшего.

    Необходимые инструменты, приспособления, запчасти

    — накидной ключ или головка на 19 мм;

    — накидной ключ, рожковый ключ или головка на 17 мм;

    — накидной ключ или головка на 10мм;

    — накидной ключ или головка на 8 мм;

    — толстая шлицевая отвертка;

    — специальный ключ для вращения натяжного ролика;

    — новый ремень привода ГРМ;

    — новый натяжной ролик (если необходимо).

    При отсутствии спецключа можно использовать пассатижи с загнутыми концами или два гвоздя подходящего диаметра, которые можно вставить в отверстия натяжного ролика и повернуть его пассатижами.

    Подготовительные работы

    — устанавливаем автомобиль на ровную площадку;

    — поднимаем ручник, под колеса устанавливаем упоры;

    — поддомкачиваем правое переднее колесо, снимаем его, под порог ставим упор.

    Замена ремня ГРМ ВАЗ 2108, 2109, 21099

    — снимаем правый брызговик двигателя;

    Можно полностью не снимать, а лишь отвернуть ключом на 8 мм два винта его крепления в нижней части арки колеса и немного отогнуть вниз, освобождая доступ к шкиву коленчатого вала.

    — снимаем ремень привода генератора;

    Для этого ослабляем гайку нижнего болта крепления генератора ключом на 19, ослабляем гайку верхнего крепления генератора ключом на 17. Смещаем генератор к двигателю и снимаем ремень. Доступ к гайкам крепления генератора возможен из подкапотного пространства автомобиля.

    — снимаем защитную крышку ремня ГРМ;

    Для этого ключом на 10 мм отворачиваем 3 болта его крепления (один в центре, два сбоку) и вынимаем его вверх.

    — отворачиваем болт крепления шкива привода генератора на коленчатом валу;

    Болт завернут с большим моментом затяжки, поэтому желательно использовать мощный ключ на 19 мм или головку с воротком. Для стопорения от проворачивания коленчатого вала, вставляем лезвие толстой шлицевой отвертки между зубцами маховика в лючке на картере сцепления. Желательно эту процедуру делать с помощником, но можно изловчится и одному.

    — снимаем шкив привода генератора;

    — предварительно совмещаем установочные метки;

    1. На зубчатом шкиву распредвала (выступ-метка) – выступ на задней стальной части крышке привода ГРМ;

    2. На зубчатом шкиву коленчатого вала (точка) – вырез на отливе на передней части масляного насоса.

    Для того чтобы вращать привод ГРМ вворачиваем болт крепления шкива коленчатого вала обратно в его отверстие, в носике коленчатого вала. За него и вращаем по часовой стрелке, ключом на 19 мм.

    — ослабляем гайку крепления натяжного ролика;

    Если планируется замена натяжного ролика, гайку отворачиваем полностью. Используем для этого ключ на 17 мм. После отворачивания гайки поворачиваем рукой ролик против часовой стрелки, натяжение ремня ГРМ сазу ослабнет. Если необходимо снимаем натяжной ролик.

    — снимаем старый ремень ГРМ;

    Сдвигаем его со шкива распредвала, снимаем с натяжного ролика, помпы, шестерни коленчатого вала.

    — надеваем новый ремень ГРМ;

    При необходимости устанавливаем новый натяжной ролик ремня и слегка притягиваем его гайкой. При надевании ремня тщательно совмещаем установочные метки:

    1. На шкиву распредвала (выступ-метка) – выступ на задней стальной части крышки привода ГРМ;

    2. На зубчатом шкиву коленчатого вала (точка) – вырез на отливе передней части масляного насоса двигателя.

    3. В лючке на картере сцепления длинная метка на маховике должна находиться по центру треугольного выреза на шкале для установки момента зажигания, что соответствует установки поршней 1-го и 4-го цилиндра в высшую мертвую точку (ВМТ).

    установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099

    Если все установочные метки точно совпадают, натягиваем ремень.

    — натяжение ремня привода ГРМ;

    Вставляем специальный ключ в отверстия натяжного ролика и поворачиваем его по часовой стрелке, ремень ГРМ будет натягиваться. Слишком сильного усилия прикладывать не нужно. Немного затягиваем гайку крепления натяжного ролика рожковым ключом на 17 мм. Проверяем степень натяжения ремня: поворачиваем его пальцами руки вокруг своей оси (скучиваем). Ремень должен повернуться на 90 градусов.

    Проворачиваем коленчатый вал за болт ключом на 19, чтобы ремень сделал два оборота. Еще раз поверяем совмещение установочных меток и натяжение ремня. При необходимости подтягиваем натяжным роликом.

    — окончательно затягиваем гайку крепления натяжного ролика.

    Слишком большое усилие прикладывать не нужжно, так как можно погнуть шпильку ролика, а это чревато сползанием ремня. В идеале необходимо затягивать гайку крепления натяжного ролика динамометрическим ключом определенным моментом.

    Устанавливаем на место шкив коленчатого вала, пластмассовую крышку привода ГРМ, ремень генератора, натягиваем его и закрепляем генератор. Ставим на место и закрепляем правый брызговик двигателя. Устанавливаем колесо и спускаем автомобиль с домкрата. Пускаем двигатель и проверяем его работу. При необходимости выставляем момент опережения зажигания.

    Замена ремня привода ГРМ на двигателе автомобиля ВАЗ 2108, 2109, 21099 завершена.

    Примечания и дополнения

    — При обрыве ремня привода ГРМ на автомобилях ВАЗ 2108, 21081, 2109, 21091 с двигателями 1.1, 1.3 л гнет клапана, так как происходит их встреча с поршнями. На ВАЗ 21083, 21093, 21099 с двигателями 1.5 л клапана не гнет.

    — При установке ремня ГРМ на двигателях 1.1 и 1.3 л не желательно вращать распредвал или коленчатый вал после снятия ремня, так как клапана могут встретится с поршнями.

    — На ряде двигателей крышка масляного насоса не имеет установочной метки — разреза. При выставлении меток в этом случае необходимо установить выступ для фиксации шкива привода генератора на зубчатом шкиву коленчатого вала по центру разреза на нижнем отливе крышки масляного насоса.

    — Перескочивший на зуб-два ремень ГРМ приведет к смещению фаз газораспределения нестабильной работе двигателе в целом, «выстрелам» в карбюратор. или глушитель.

    Цена

    , отзывы. Замена помпы ВАЗ-2109 своими руками

    Замена помпы ВАЗ 2109 каждые 90 тыс.км. Это гарантированный ресурс при условии, что он эксплуатируется в штатном режиме, а система охлаждения заправлена ​​антифризом. Дело в том, что антифриз содержит присадки, он густой и плотный, следовательно, это смазка подшипников насоса. Но обо всем по порядку, надо сначала определиться, как часто нужно производить замену. Потому что вы знаете, что потребуется, чтобы слить всю жидкость из системы. А это занятие не из приятных.

    Вопрос: когда менять помпу?

    Разумеется, об экстренной замене разговор не идет. Случаи разные, мог корпус помпы треснуть или сальник с завода или женился слишком перетянул ремень ГРМ, отчего сломался подшипник. Сейчас это была бы нормальная, стандартная ситуация. Своевременное обслуживание, качественные запчасти, обслуживание не сложное. При этом замену водяной помпы 2109 следует проводить каждые 90 тысяч пробега.

    Теперь обратите внимание, что ремень ГРМ подлежит замене каждые 60 тысяч. Но это при условии, что автомобиль имеет возраст менее семи лет. К сожалению, этих молодых найнеров нет, они сняты с производства. Поэтому рекомендуется сократить пробег до 45-50 тысяч. Поэтому помпу следует менять через один ремешок.

    Замена антифриза

    Теперь об антифризе следует сказать несколько слов. Его присадки испаряются или приходят в негодность примерно через два года эксплуатации автомобиля в среднем режиме. А в год средний автомобиль проезжает около 35-40 тысяч. При условии ежедневного использования транспорта. Это значит, что при 80 тысячах нужно заменить антифриз. Часто вы наблюдаете эту закономерность? Поэтому при каждой замене помпы рекомендуется заливать свежий антифриз. А в лучшем случае – промывка всей системы и продувка сжатым воздухом. Для промывки нужно использовать чистую воду и специальную жидкость. Его можно приобрести в любом магазине автозапчастей.

    Рекомендуем

    Как работает задняя втулка переднего рычага и сколько она служит?

    Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

    Как устроена выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

    Возможные повреждения помпы

    Так что же может случиться с такой помпой жидкости, по какой причине требуется замена помпы ВАЗ 2109? Если посмотреть отзывы водителей, то оказывается, что трещины на корпусе появляются, но не очень часто. Это такая поломка, которая бывает только с оригинальной заводской секундой. Чтобы не попасть на него, внимательно осмотрите насос перед покупкой. Дело в том, что многие магазины не принимают товар обратно, даже если вы этого не пытались.

    Часто происходит разрушение подшипника насоса. Намазал его антифризом, так при эксплуатации автомобиля залитая в систему вода начинается сильнейший износ шаровых и обойм. Также подшипник разрушается в случае сильного натяжения ремня ГРМ. Потому что он приводится в действие насосом. Часто изнашивается сальник, препятствующий попаданию антифриза из системы на ротор насоса. Редко бывает разрушение крыльчатки. Этот механизм, который так вреден.

    Чего ожидать от повреждения насоса?

    Что может произойти в случае неисправности жидкостного насоса? Во-первых, при практически любом повреждении насоса будет утечка жидкости. Сначала начнется медленное ведение мяча, но по мере износа давление будет увеличиваться. Но не стоит об этом грустить, исправит ситуацию замена помпы ВАЗ 2109, цена которой 700-900 рублей. В комплект также входит прокладка и три болта крепления.

    А вот разрушение подшипника, например течь может и не появиться, но можно наблюдать другое явление, которое поставит вас в тупик. Ремень ГРМ начнет стираться снаружи. И останется тонкий край. Происходит это по той причине, что шкив помпы начинает смещаться в сторону, проскальзывает ремень. последний начинает тереться о натяжной шкив, который постепенно разрушает.

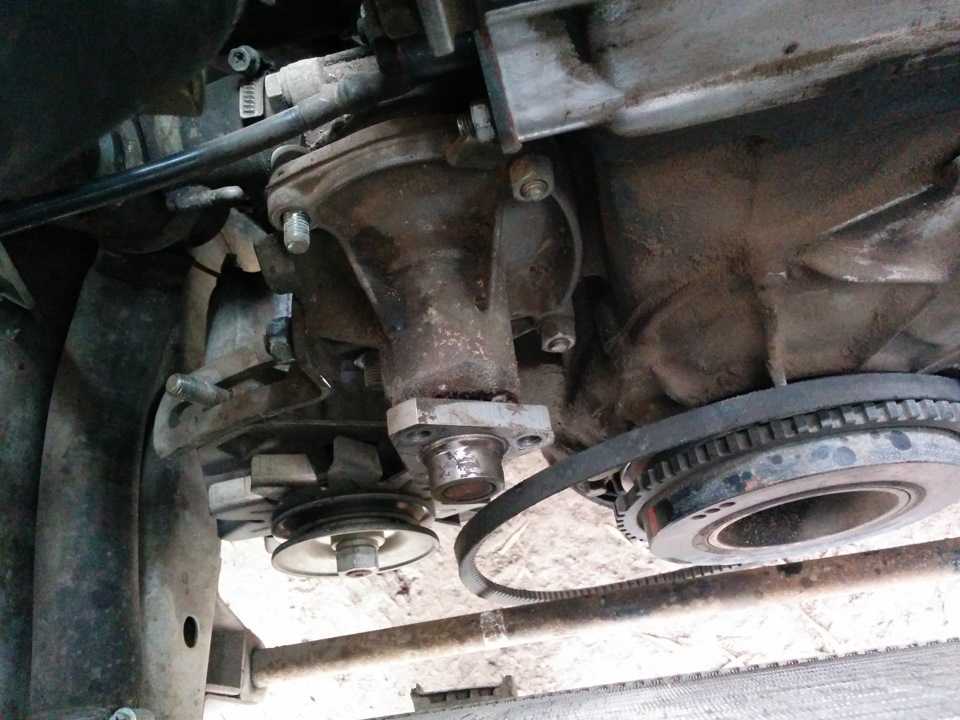

    Как снять насос

    Перед началом работы обязательно дайте двигателю остыть. Во-первых, легче слить жидкость из системы. Во-вторых, удобнее работать в двигателе. Конечно, если ремонт производится в сильный мороз, чтобы не охлаждать мотор. Затем перелили жидкость в емкость. Два отверстия для слива – на блоке двигателя и внизу радиатора. Не исключено, что часть антифриза выльется, поэтому необходимо небольшое количество заливки. Постарайтесь заранее запастись всем необходимым материалом, чтобы быстрее пройти замену помпы ВАЗ 2109.. Инжекторная или карбюраторная на основе системы впрыска независимо от перекачиваемой жидкости в обоих случаях одинакова.

    Теперь нужно открутить три болта, которые держали застежку пластиковой крышки. И открывается прекрасный вид на привод ГРМ. Не щадя скручиваем натяжной ролик и снимаем ремень. Вот и все, теперь можно запускать насос. Он крепится тремя болтами с шляпкой на 10. При необходимости предварительно зачистите поверхность. Отверните болты, просто снять корпус помпы не получится. Вам понадобится плоская отвертка, чтобы выдавить его из блока цилиндров. он довольно прочно сидит в канавке.

    Установка нового насоса

    Перед установкой тщательно очистите поверхность на блоке, которая соприкасается с насосом. Избавьтесь от остатков старой прокладки. Теперь, чтобы сделать ремонт максимально качественно, возьмите герметик и нанесите его тонким слоем на поверхность прокладки. Сразу не ждите 1-2 минуты. После этого установите прокладку на насос, совместив отверстия. Все, теперь собираем корпус помпы, при необходимости постучите молотком по деревянной проставке.

    Готово, теперь вы можете свободно установить болты и затянуть их вручную. На герметичность лучше потратить 15-20 минут, чтобы герметик начал схватываться. Вот и весь ремонт, осталось только проверить состояние всех патрубков подключения системы, при необходимости заменить их. И можно смело заливать жидкость в расширительный бачок. Также стоит отметить, что замена сальникового уплотнения помпы 2109 может не дать желаемого результата. Да, течь устранена, но в скором времени может сломаться подшипник. Чтобы не делать двойную работу, проще просто поставить новый насос.

    БЫТЬ: https://www.tostpost.com/be/a-tamab-l/32392-zamena-pompy-vaz-2109-cana-vodguk-zamena-pompy-vaz-2109-sva-m-rukam.html

    Германия: https://www.tostpost.com/de/autos/33000-ersatz-pumpe-vaz-2109-preis-bewertungen-ersatz-pumpe-vaz-2109-mit-den-.html

    ES: https://www.tostpost.com/es/coches/33228-sustituci-n-de-la-bomba-de-vaz-2109-el-precio-los-clientes-sustituci-n.html

    КК: https://www.tostpost.com/kk/avtomobil-der/32065-pompany-auystyru-vaz-2109-ba-a-syn-p-k-rler-pompany-auystyru-vaz-2109-.html

    PL: https://www.tostpost.com/pl/samochody/31384-wymiana-pompy-vaz-2109-cena-opinie-wymiana-pompy-vaz-2109-w-asnymi-r-k.html

    PT: https://www.tostpost.com/pt/carros/31411-substitui-o-da-bomba-de-prot-es-vaz-2109-pre-o-para-o-viajante-substit.html

    TR: https://www.tostpost.com/tr/arabalar/34669-yedek-pompa-vaz-2109-fiyat-de-erlendirme-yedek-pompa-vaz-2109-kendi-el. html

    Великобритания: https://www.tostpost.com/uk/avtomob-l/31470-zam-na-pompi-vaz-2109-c-na-v-dguki-zam-na-pompi-vaz-2109-svo-mi-rukami.html

    Конструкция двигателя ВАЗ 2109 карбюратор

    Главная / Об автомобилях

    ВАЗ-2109 в свое время был очень популярным автомобилем. Ржавый двигатель, крепкий кузов, привлекательный внешний вид. Да и сама машина создавалась при участии дизайнеров из известной автокомпании Порше. Но сегодня, когда мощности не хватает, невольно задумываются о тюнинге мотора. Но зачем вам повышать мощность? Что следует учитывать при замене двигателя?

    С некоторых пор в России действует закон, по которому номер двигателя не требуется при регистрации автомобиля. Мотор сейчас считается просто запчастью, которую можно заменить как воздушный фильтр или резину. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

    На что обратить внимание при замене двигателя

    Идеальный вариант для «девятки» — это, конечно же, аналогичный двигатель. Но в случае, когда машина будет полностью модернизирована, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-ти литровый двигатель ВАЗ-2112, у которого лошадей больше, да и конструкция новее.

    И даже на такой мотор можно смело устанавливать компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в страшную жару. На стандартный двигатель «девятки», пусть и 1,5 литра, кондиционер тоже можно установить, только будет заметна явная нехватка лошадок. Ко всему прочему генератор все равно придется заменить, так как мощность потребителей увеличивается.

    Хорошо, что двигатель ВАЗ-2112 отлично стыкуется с коробкой девятки. Также хорошим типичным вариантом является установка двигателя с «Приоры», более современной модели «Жигули». Что касается заокеанских моторов, мотор Hyundai Accent. Он прекрасно устанавливается под капот девятки, только желательно и коробку передач брать от «акцента». С Opel Vectra для тюнинга подходит и силовой агрегат.

    Что еще изменить и сделать

    Вы увеличиваете мощность мотора. Поэтому для тормозной системы нужно использовать еще и колодки. Идеальным вариантом будет также замена задних на дисковые. Изменения должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 будет недостаточно.

    Как бы то ни было, но документы на двигатель должны быть. Если вы получаете его с рук, то попросите у продавца документ, подтверждающий право собственности. Не покупайте мотор неизвестного происхождения, так как его могут снять с автомобиля, который числится в угоне. Если попадете, то продавец предоставит вам гарантию и полный пакет документов. А вот регистрация переделок в ГИБДД зависит исключительно от вашего желания. Идеальный вариант – обратиться в ГИБДД с просьбой предоставить конструкцию нового двигателя.

    Одной из самых известных разработок советского автомобиля является двигатель ВАЗ 2109 и его всевозможные модификации. Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой по сей день. Это один из самых распространенных моторов в СНГ.

    Надо сказать, что этот агрегат не считается одним из надежных, но очень ремонтопригоден, что делает его достаточно популярным среди автомобилистов.

    Описание и модификация

    Как такового «девятнадцатого» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпустил. Все модели 2109устанавливались «восьмерки» силовой агрегат и его модификации. Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

    А Б. техническая документация Завод изготовитель не находит информации о двигателе 2109, так как такого мотора не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111-80. (1,5i 8V) и ВАЗ-11183-20 ​​(1,6i 8V).

    Технические характеристики

    Все моторы, которые устанавливались на ВАЗ 2109, были небольшими, но обладали достаточными мощностными характеристиками и динамикой. А вот с тяговой мощностью больше не получилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

    2111-80 (1,5i 8V)

    11183-20 ​​(1,6I 8V)

    Как видите эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя с увеличением объема двигателя пропорционально увеличивается и расход топлива.

    Еще немаловажный вопрос: а где номер двигателя на старых образцах моторов? Как известно, номер двигателя наклеивали на блок цилиндров только с 1984 года и более ранних версий, которые шли на экспорт. Поэтому на силовом агрегате 1983 года выпуска искать этот идентификатор даже не стоит, так как его просто нет.

    Ремонт и обслуживание

    Средний ремонт ДВС ВАЗ 2109 модификаций производится на ходу. Этот показатель составляет около 200 000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигулей». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автолюбители делают переборку своими руками в гараже.

    Двигатель 2109 хорошо ремонтопригоден, так как чугунный блок достаточно тяжело поддается разрушению, а стоимость головки невысока, что позволяет дешево и без особых затрат произвести ремонт двигателя своими руками . Еще одним положительным фактором в ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автолюбители способны провести небольшой ремонт двигателя ВАЗ 2109 своими руками.

    К основным проблемам с которыми сталкиваются многие можно отнести: замена масла в ваз 2109двигатель, замена свечей зажигания и высоковольтных проводов, а так же переборка и регулировка карбюратора. Кстати почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

    Еще один вопрос, который часто задают автомобилисты, сколько масла нужно заливать в мотор? Этот показатель зависит от типа двигателя. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ-11183-20 ​​— совсем другой. Поэтому, если автомобилист хочет узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

    Тюнинг

    Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Итак, первое, что приходится делать автолюбителям на своем двигателе – это менять систему зажигания. Конечно, у старых моделей есть контактный вариант, который уже давно морально устарел, а потому и бесконтактный.

    Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать и о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если правильно все настроить.

    Далее идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают поршневой спортивный вариант, предусматривающий облегчение коленвала, поршней и шатунов. Затем меняются направляющие втулки и клапан. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

    Последним этапом становится настройка на открытом воздухе. К ним относятся: Установка воздушного фильтра нулевого сопротивления, Дампап карбюратора, замена форсунок водяного охлаждения, установка усовершенствованной помпы и генератора.

    Не забывайте о таком важном элементе, как стартер, ассортимент разновидностей которого можно найти в тюнинговых магазинах. Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

    Выход

    Двигатель ВАЗ 2109, а точнее его разновидности которые устанавливались на автомобиль стали легендами советского Автопрома. Так, имея достаточно небольшие размеры, он был мощным, что и принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт ВАЗ 2109двигателя осуществляется довольно легко своими руками, что позволяет любому автолюбителю снизить затраты на обслуживание автомобиля.

    С популяризацией тюнинга большинство водителей, владевших Моторами 2109, стали производить доработку и, как показывает практика, достаточно успешно.

    Модель ВАЗ 2109 впервые начала выпускаться в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого отличается более вытянутым кузовом с пятью дверями. Именно наличие пяти дверей и сделало использование ВАЗ 2109 безопасным.как семейный автомобиль.

    Технические характеристики ВАЗ 2109: Изначально выпускались только карбюраторные машины с двигателем 1,1 л и мощностью 54 лошадиные силы. Позже появились модификации с двигателем 1,3 и 1,5 л, а с 2001 года машины стали делать и с инжектором.

    Что касается обслуживания этой модели, то оно такое же экономичное, как и у всех моделей АвтоВАЗа. Автосервис ВАЗ 2109 вполне возможен после завершения гарантийного срока с минимальными затратами. Ремонт ВАЗ 2109своими руками при умении и желании совершенно не сложно. В связи с невысокой стоимостью в расчете на один автомобиль, а так же низкими затратами на комплектующие для ремонта и эксплуатации ВАЗ 2109 сделали эту модель действительно народной, и даже более 7 лет этот автомобиль не производился, он до сих пор очень часто встречается и будет встречается на дорогах нашей страны.

    Технические характеристики ВАЗ 2109

    Двигатель 1,3 л, 8-кл. 1,5 л, 8 кл. 1,5 л, 8-кл.
    Длина, мм. 4006 4006 4006
    Ширина, мм. 1650 1620 1620
    Высота, мм. 1402 1402 1402
    Основание, мм. 2460 2460 2460
    Отбойник передних колес, мм 1400 1400 1400
    Шаг задних колес, мм 1370 1370 1370
    Масса в валюте, кг 925 925 945
    Полная масса вагона, кг 1350 1350 1370
    Допустимая полная масса буксируемого прицепа с тормозами, кг 900 900 900
    Клиренс, мм. 160 160 160
    МИН/МАКС объем багажника 330/640 330/640 330/640
    Колесная формула / ведущие колеса 4×2 / передний
    Макет автомобиля Передний привод, расположение двигателя спереди, поперечно
    Тип кузова/количество дверей Хэтчбек / 5.
    тип двигателя Бензин
    Система снабжения Карбюратор Карбюратор Распределенный впрыск
    Диаметр цилиндров, мм 76 82 82
    Ход поршня, мм 71 71 71
    Степень сжатия 9,9 9,9 9,9
    Рабочий двигатель, см 3 1288 1499 1499
    Максимальная мощность, кВт/об. Мин. 64/5600 68/5600 78/5400
    Максимальный крутящий момент, Нм при об/мин 95 / 3400 100 / 3400 116/3000
    Топливо АИ-92. АИ-92. АИ-95
    Расход топлива в городском цикле, л/100км — 8,7 9,9
    Максимальная скорость, км/ч 148 154 155
    Разгон до 100 км/ч, с 16 14 13
    Трансмиссия С ручным управлением
    Количество передач 5 вперед, 1 назад
    Рулевое управление Тип стойки, без усилителя
    Шины 175/70R13 5JX13;
    Емкость топливного бака 43 43 43

    Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем. Мощность двигателя на ВАЗ 2109 многих в данном случае не устраивает, некоторые пытаются ее увеличить.
    Автомобиль доставлен на СТО, где проводятся различные методы повышения мощности. В этой статье мы узнаем, что можно сделать своими руками, если двигатель не развивает полную мощность на ВАЗ 2109.

    Способы увеличения мощности двигателя на ВАЗ 2109

    На сегодняшний день существует несколько способов увеличения мощности двигателя. Ниже представлены самые популярные.

    Карбюратор

    Если на Ваз 2109 с инжекторным двигателем проблем с мощностью нет, то про карбюраторную версию этого же вам точно не скажешь.
    Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2108, собранный на Димитровградском заводе. Производителей этих самых карбюраторов с неба точно не хватает, и продукция выходит, прямо скажем, с их завода разная.
    Дело в том, что одни карбюраторы могут слушать более 7-8 лет, а другие не растягиваются и на 3 года. Кроме того, как было сказано выше, мощность двигателя зависит от карбюратора.
    Если в обычный карбюратор попадает плохой бензин или грязь, либо манера езды новичка-автомобилиста не соответствует нормам, то карбюратор (см.) мешает нормально функционировать двигателю. В этом случае мощность резко падает.

    Примечание. Причиной неэффективной работы карбюратора также могут стать родные жиклеры. Увеличение мощности двигателя за счет доработки карбюратора

    Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный, существенной разницы не даст, что касается увеличения мощности двигателя. Поможет только доработка.

    Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит для ВАЗ 2109 и ДААЗ, разницы не дал. Кроме того, импортный карбюратор «съедал» в процессе функционирования больше топлива, чем отечественный.

    С другой стороны, некоторые любители ставили стандартный карбюратор от «Нивы» и разница в мощности чувствовалась. И это неудивительно, ведь целевых данных у нивовского карбюратора больше.
    Тюнинг штатного карбюратора ВАЗ 2109, если к нему подойти грамотно, дает ощутимый прирост динамики автомобиля, значительно увеличить мощность двигателя.
    Продолжаем:

    • Разбираем стандартный ДААЗ и добираемся до второй камеры.
    • Снимаем пружину, которая ставится в вакуумный привод.

    Примечание. Удаление этой пружины поможет, при незначительном увеличении расхода топлива, гарантированно повысить динамические характеристики автомобиля. Просто дешево, но «сердито».

    • Другой способ подразумевает доработку того же вакуумного привода. Каретка самоделки из проволоки прокрашивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
      Получается своеобразный выступ между проводом и рычагом. Затяните гайку.

    Примечание. Эта модернизация дает рост динамики при незначительном увеличении расхода топлива.

    • Меняем диффузор первичной камеры карбюратора. Если штатный диффузор отмечен на значении «3,5», смело ставьте на «4,5» и наслаждайтесь прибавкой мощности, хотя и в пользу экономичности.
    • Меняем насос-распылитель, который «30». Демонтируем его и ставим распылитель со значением «40».
    • Некоторым мастерам удается установить на автомобиль дополнительный карбюратор. Немного для удачной синхронизации открытия заслонок предусмотрен прирост мощности двигателя с двумя карбюраторами.

    Воздушный фильтр нулевого сопротивления

    Помочь в увеличении динамики автомобиля ВАЗ 2109 способны так называемые нулевики.
    Легко приобрести на рынках автозапчасти по вполне доступной цене и установить:

    • Демонтируем корпус старого фильтра и воздуховод.
    • Снимите режущие трубки режущих газов.
    • Устанавливаем новый воздушный фильтр и получаем прибавку мощности на 3-5%.

    Глушитель

    Некоторые не советуют «заморачиваться» с карбюратором и фильтром, а сразу заняться установкой прямоточного глушителя.
    Итак:

    • Снимите резонатор и старый глушитель.
    • Демонтируем выпускной коллектор, но оставляем «штаны».
    • Устанавливаем новый глушитель (см.), подбирая диаметр патрубка, по своим предпочтениям.

    Примечание. Установка прямоточного глушителя хоть и дает ощутимую прибавку, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не радовать окружающих и инспекторов ГИБДД.

    Повышенное сжатие

    Итак:

    • ГБЦ демонтирован.
    • Цилиндрический цилиндр на специальном станке (изменения не должны превышать 0,5-1 мм).
    • За счет уменьшения, таким образом, объема сгорания увеличивается за счет увеличения степени сжатия.

    Примечание. Прирост мощности в этом случае больше на 12-15%, что очень хорошо. Не забывайте, что после этой модернизации в бак придется заливать уже не обычное топливо, а чистый бензин с октановым числом АИ95-98.

    Установка спортивного распредвала Обеспечивает максимальный приток топливно-воздушной смеси к цилиндрам, а это позволит увеличить высоту подъема клапанов.
    Не забудьте в процессе этой модернизации также необходимо установить модифицированные кулачки, отличающиеся исключительно гладким профилем. Такие кулачки настройки обеспечат надежную работу ГРМ.

    Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно сдвинута, что хорошо видно на малых частотах коленчатого вала. Виды спортивных распредвалов

    На сегодняшний день существует несколько видов спортивных распредвалов:

    • Распредвал с низким крутящим моментом, предназначенный для городской езды.
    • Универсальный распредвал предназначен для езды в условиях города и трассы.
    • Конный распредвал предназначен для езды исключительно по шоссе.

    Трансмиссия

    Если вышеописанные методы были исключительно процентными показателями увеличения мощности двигателя, то Опережение КПП влияет на динамические характеристики, что наиболее важно. Двигатель, даже с самым мощным потенциалом, может не показать всех своих сил, если они не будут жестко сочетаться с внешними условиями.
    Принцип доработки трансмиссии заключается в том, чтобы мотор мог работать как можно дольше в так называемой «правой» зоне шкалы тахометра.
    Можно добиться, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

    • В этом случае, если скорости будут переключаться «вверх», то обороты не будут падать как раньше, а двигатель не потеряет бодрости и покажет резкое ускорение.
    • При переключении передачи «вниз», даже на относительно высокой скорости, можно смело добиваться более интенсивного разгона, ведь вы не рискуете заскочить на красную зону тахометра.

    Примечание. Заводской «брак» моделей ваза представляет собой синхронизатор второй передачи, на который возложена миссия выравнивания угловых скоростей первичного и вторичного валов.
    Водитель автомобиля для обеспечения любого запаса тяги после переключения на 2-ю передачу, заранее, еще на 1-й передаче, должен четко прокручивать двигатель, прислушиваясь к «реву» двигателя.

    Типовая модернизация трансмиссии проводится следующим образом:

    • Производятся полностью оригинальные валы и шестерни.
    • Устанавливаются в КПП старого.
    • Установлен короткий кулис.
    • Замена корзины и светодиодного диска сцепления.

    Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно в тонусе и после его «выкручивания» на начальных оборотах, можно будет разогнаться так, что станет актуальным 4-я, 5-я и даже 6-а0 скорость (если такая ВАЗ 2109было бы).
    Приведенные выше инструкции и советы – реальный и практичный способ модернизации двигателя своими руками. В процессе работы рекомендуется использовать наглядные пособия: фото и видеоматериалы.
    Как известно, цена тюнинга двигателя достаточно высока. Получается, что на самомодернизации можно хорошо сэкономить.

    В процессе эксплуатации прочностные установки вашего автомобиля будут становиться все больше и больше. В определенный момент времени появится потребность в капитальном ремонте (КР). Если все необходимые работы регулярно выполнять регулярно, мотор спокойно будет работать до 100 000 – 150 000 км пробега без «капиталов». В противном случае пробег до кр значительно уменьшается.

    Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику его отдельных составных частей, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают слесарную обработку некоторых узлов, например, шлифовку коленчатого вала, фрезеровку головки блока цилиндров (ГБЦ), хонингование блока цилиндров. Услуга за это возьмет поистине драконью плату. А если ваша машина иномарка, то лучше обратиться на сотку. Владельцы отечественных автомобилей могут все сделать сами, и в этой статье мы расскажем, как осуществить виндмонтаж ВАЗ 2109.двигатель самостоятельно.

    Капитальный ремонт двигателя ВАЗ 2109, 2108

    Для начала очень важно определить, нужен ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки – как зарубежного производства, так и отечественного. Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально. Опишем в факторах, указывающих на потребность двигателя в капитальном ремонте.

    Распространено мнение, что большой пробег автомобиля напрямую связан с капитальным ремонтом, не совсем верное. Действительно, если техническое обслуживание проводилось регулярно, были заменены фильтры, фильтры охлаждающей жидкости, масло, охлаждающая жидкость и т. д. — то шестизначная цифра на одометре может говорить о том, что мотор пришел к «рассыпанию», но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию. Владелец автомобиля безответственно относится к его обслуживанию. То есть не ведется, автомобиль эксплуатируется в неоптимальном режиме (например, участвует в гоночных заездах, хотя и не подготовлен к ним). Очевидно, что двигатель в этом случае очень быстро придется капитально ремонтировать.

    Когда делать капитальный ремонт двигателя

    Теперь разбираемся в признаках, которые действительно могут свидетельствовать о необходимости капитального ремонта.

    Главное, что можно насторожить — это увеличение расхода масла. Если течи нет, а приходится регулярно доливать, значит, идет сильный износ поршневых колец. Кроме того, вероятно, выработали свой ресурс и направляющие втулки и маслосборные колпачки.

    Так как кривошипно-шатунный механизм (КШМ) является одной из важнейших деталей двигателя, то при подозрении на неотложность необходимо проверить его состояние. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на его место манометр (разумеется, мотор при этой процедуре должен работать). Затем сравнить результаты измерений с нормативными показателями. Компрессии недостаточно? Возможно сильно изношены подшипники или гидронасосы.

    Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или постукивания (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если их проявляется сразу 2-3, то это, скорее всего, говорит о потребности мотора в капитальном ремонте. Чтобы убедиться, что вы обязательно сделаете диагностику, может быть, просто нужно изменить какую-либо деталь (детали) или настроить двигатель. Безрезультатно? Что ж, нужно сделать капитальный ремонт.

    Полный капитальный ремонт двигателя предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и доводят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам. То же самое касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шеек коленчатого вала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные вкладыши. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт/замена опорных плит, клапанов, возвратных пружин и т.п.

    При капитальном ремонте, пользуясь случаем, проверьте, насколько изношено все навесное оборудование — Генератор, форсунка, топливный насос, термостат и т.д. При необходимости отремонтируйте их или замените новыми узлами.

    После завершения капитального ремонта двигатель должен работать Как новый и безотказный 100 000 – 150 000 км . Беги, при условии регулярного исполнения, потом.

    Перед запуском силового агрегата cr запишите свой план действий. В первую очередь отсортируйте процедуры, которые будете делать сами, а какие оставите мастерам. Затем определитесь с местом, где вы сможете произвести ремонт. Идеальный вариант – в собственном гараже с ямой. Если нет, снимите подходящее помещение или обратитесь к знакомому, у которого есть такой гараж. Также добудьте маховик с цепным приводом и несколько строп для фиксации товара (с их помощью вы снимете блок двигателя). Вам еще понадобится то, на что вы будете устанавливать блок, например, поддон или покрышка подходящего размера.

    Только теперь можно снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — зайдите в автомагазин по ходу работы. С техникой тоже не стоит торопиться – при детальном рассмотрении некоторых деталей, например, коленчатого вала, его лучше будет заменить на новый или отреставрировать. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-го пакета (то есть это блок цилиндров и ГБЦ в сборе, а навесного нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и большого количества свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор по вечерам после работы.

    Как собрать двигатель на ВАЗ 2109

    Итак, сначала слейте эксплуатационные жидкости, снимите навесное оборудование, баки, радиатор и т. д., затем отсоедините двигатель и коробку передач, затем вытащите блок с помощью стропы и тали, положив его на шину или поддон. Далее снимаем головку блока и КСМ. Не забудьте отметить, где какие вкладыши и крышки подшипников стояли, это вам потом пригодится. Вот и все, теперь можно приступать к ремонту и замене деталей, а затем к сборке. Выполните эти процедуры в следующей последовательности:

    • Изготовить неисправную деталь: те, которые можно установить обратно, почистить, и заменить свой ресурс новыми.

    • Если блок двигателя остался старым, очистите его от загрязнений. Особое внимание Используйте пазы и опоры, в которых будет установлен коленчатый вал.
    • Установить в основание блока вкладыша. Делайте это в строгом соответствии с ранее сделанными отметками! Каждый вкладыш снабжен усами — убедитесь, что они входят в ложе кровати.

    • Установите предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
    • Взять упорные полукольца, смазать маслом и сориентировать так, чтобы канавки на их поверхности были направлены в сторону качаний вала.

    • Белое кольцо из сталамнии, установите среднее ложе с лицевой стороны, а другое кольцо — с обратной стороны.

    • Следите за тем, чтобы полукольцо не выступало за концы станины (они должны быть короче с ними).
    • Теперь устанавливаем вкладыши в крышки коренных подшипников. Сосредоточьтесь на этикетке, которую вы сделали. Сменные вкладыши менять нельзя! Следите за тем, чтобы толенсы вошли в пазы на крышках.

    • Крепление крышек коренных подшипников. В этом случае вам помогут и ваши этикетки, и заводские: они есть на каждой крышке, а вот на 2-й и 5-й из них по 2 шт.
    • Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не перекручивайте, потому что затягивать их нужно строго в определенном порядке (см. изображение ниже).

    • Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (и зачастую дешевле) приобрести новый.
    • Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы друг относительно друга (см. рисунок).

    • Целейте в специальную оправку поршневых колец, затем вставьте поршень в сборе со штоком без нижней крышки в цилиндр. Метки здесь важно соблюдать: на новом поршне они будут заводские, на старом — сделанные вами («родные» метки, как правило, уже не видны).

    • Установите шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в застегивающиеся крышки и смажьте маслом.

    • Теперь можно установить нижние крышки шатунов и закрепить их. Помните, менять местами крышку нельзя! Каждая крышка имеет свой стержень.
    • Установите датчик давления масла и остальные детали.

    Ремонт головки блока цилиндров на ВАЗ 2109 своими руками

    Приступаем к ремонту головки двигателя. В случае с ГБЦ на фотографиях при его осмотре выяснилось, что он подвергался фрумерации, причем не слишком качественной. В результате на поверхности детали остались характерные риски, по которым Тосол просачивался в маслоканал и затем в очки в картере.

    В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, а Тосол больше не будет попадать в масло.

    Теперь пришло время узнать, как разобрать головку блока цилиндров на ВАЗ 2109. Для начала снимаем коромысло вместе с пружинами.

    Внимательно осмотрите зажимную плоскость коромысла. На фото красной стрелкой отмечен самолет, который постепенно раскручивается по мере износа. Если Рокер стоял косо, это говорит о необходимости регулировки зазора между ним и деревом синхронизации. Рокер стоял с наклоном относительно вала? Значит, он изношен, а значит, если вы планируете заменить клапана на новые, сделайте то же самое и с коромыслами.

    Затем загляните в колодцы, в которых двигаются толкатели. При сильном износе втулки направляющего клапана и эксплуатации машины с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего колодцы из круглых превращаются в овальные. Это хорошо видно на рисках, которые указаны красными стрелками на фото. Новые направляющие устанавливать в этом случае бесполезно – они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового ГБЦ, но в данном случае его можно было исправить обработкой на сверлильном станке с последующей запрессовкой бронзовых втулок.

    Теперь осмотрите шпильки, особое внимание обратите на их резьбу. При ее повреждении такой элемент лучше заменить на новый, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно закрутить и еще труднее выкрутить.

    Это завершено на этой головке блока. Поставьте все детали, которые вы сняли, и конечно же, не забудьте приобрести новую прокладку ГБЦ.

    Сразу хотелось бы сказать, что подавляющую часть работы, связанную со скучным GBC, делать самостоятельно не буду. Для этого нужно специальное оборудование И навыки работы на нем. Если у вас все это есть, дерзайте, а при их отсутствии ищите специалиста.

    В большинстве случаев у вас получается только снять головку, отдать мастеру, а потом забрать и установить обратно.

    Зачем снимать головку блока цилиндров

    И блок двигателя, и головка имеют солидный ресурс службы и редко ломаются раньше этого срока. Это значит, что все ремонтные работы, связанные с ними, обычно плановые. Лишь изредка вмешательства подпадают под категорию текущего ремонта. Например, это запайка или заваривание пробоины в блоке двигателя, возникшей в результате обрыва ролика.

    Однако иногда автовладелец хочет произвести расточку ГБЦ не для ремонта, а для увеличения мощности мотора. Такая операция называется форжинг. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильный форс всегда просчитывается заранее в теории, потому что есть риск слишком сильно культивировать блок и головку, и в итоге они могут разрушиться.

    Что такое расточка блока цилиндров на ваз 2109

    Скорее всего, вы не будете заниматься расточкой — вы просто возьмете предмет, а потом скажут, когда можно будет взять. А вот для расширения кругозора узнать в общих чертах всю технологию не помешает.

    Расточка блока — процедура увеличения посадочного гнезда под гильзы цилиндров. Естественно втулки нужны уже не оригинального, а ремонтного размера. Вам крайне важно знать размеры этих втулок и сообщить специалисту, под какой ремкомплект вам необходимо произвести расточку. Все необходимые замеры цилиндров можно сделать самому, но для этого вам понадобится нутромер.

    Сама операция выполняется на специальном станке с небольшой скоростью. Это очень важно, поскольку необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
    Еще одно важное правило заключается в том, что мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе. В таком виде выполняется распределительный вал.

    Также следует отметить, что при растачивании необходимо оставлять припуск (дефект верхнего слоя). Его толщина должна быть совсем небольшой – от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не проворачивалась в процессе хонингования.

    Что касается хонингования, то эту операцию необходимо проводить после расточной колодки. Выполняется на специальном станке, и суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

    После этого можете собирать силовую установку обратно. После завершения сборки и заправки новыми рабочими жидкостями не забудьте отрегулировать клапана. На этом капиталка двигателя ВАЗ 2109 окончена. До новых встреч на страницах нашего сайта!

    Двигатель ВАЗ-2109. Тюнинг двигателя ВАЗ-2109 / Paulturner-Mitchell.com

    ВАЗ-2109, пожалуй, один из самых известных и распространенных автомобилей в России. Как известно, ВАЗ «девятого семейства» оснащался тремя силовыми агрегатами. Каждый из них отличался своей мощностью и рабочим объемом. Сегодня мы рассмотрим как устроен двигатель (ВАЗ-2109-21099) и узнаем способы его тюнинга.

    Первый двигатель

    Изначально «девятка» комплектовалась одним бензиновым двигателем на 1,3 литра, который выдавал до 64 лошадиных сил. Этот агрегат восьмиклапанный, с карбюраторным типом питания. Прототипы инжектора появились только в начале 2000-х.

    С этим двигателем автомобиль набирал «сотню» за 16 секунд. При этом его максимальная скорость по паспортным данным составляла 148 километров в час.

    ВАЗ-2109 с двигателем 1,5 л

    Ввиду того, что девятое семейство «Жигулей» имело очень низкие динамические характеристики, было принято решение разработать на Волжском автомобильном заводе более новый и динамичный мотор. Им стал 1,5-литровый 8-клапанный карбюраторно-бензиновый двигатель. ВАЗ-2109, а именно его экспортные модификации, имели уже не карбюраторный, а инжекторный тип впрыска. Именно этот 1,5-литровый мотор устанавливался на большинство ВАЗ «восьмого» и «девятого» семейств.

    Инжекторные модификации

    В 2000 году Волжский завод модернизировал старый карбюраторный двигатель на 1,5 литра и сделал его инжекторным. Благодаря системе распределительного впрыска значительно возросла мощность двигателя – до 78 «лошадей», увеличился крутящий момент, при этом снизился расход топлива. Также необходимо подчеркнуть экологичность эксплуатации «девятки», в которой инжекторный двигатель.

    ВАЗ-2109 и технические характеристики его двигателя

    Давайте посмотрим на характеристики самого популярного мотора, который устанавливался на «девятку» более 10 лет. Это пятилитровый 8-клапанный агрегат с карбюраторным типом питания. Все характеристики разделим по пунктам:

    1. Количество цилиндров. Их было 4, как и на всех остальных двигателях «девятки».
    2. Диаметр поршня. Для каждого цилиндра было 82 миллиметра.
    3. Принцип работы двигателя: 1-3-4-2. Это классическая схема работы всех карбюраторных двигателей.
    4. Степень сжатия — 9,9.
    5. Номинальная мощность двигателя . При 5600 об/мин это была пятьдесят одна лошадиная сила. В динамике этот показатель увеличился до 68 лошадиных сил.
    6. Минимальное число оборотов, которое может сделать коленчатый вал, составляет от 750 до 800.
    7. Ход поршня. На двигателе объемом 1,5 литра этот показатель составлял семьдесят один миллиметр.
    8. Максимальный крутящий момент при 5600 об/мин составляет 106,4 Нм.

    Благодаря такому агрегату «девятка» стала одним из первых отечественных автомобилей, имевших столь прекрасные динамические характеристики. Максимальная скорость автомобиля по паспортным данным составляла 148 километров в час. При этом рывок с нуля до «сотни» оценили в 14 секунд. Для автомобилей конца 80-х это очень и очень хороший динамический показатель. Конечно, сейчас есть более мощные и экономичные аналоги. Однако наши автовладельцы нашли способ возродить старую добрую «девятку» и максимально улучшить ее «сердце». Как вы догадались, это тюнинг двигателя. ВАЗ-2109можно изменить несколькими способами. Ниже мы рассмотрим некоторые из них.

    Увеличение объема двигателя

    Существует ряд различных методов форсировки двигателя ВАЗ. Наиболее надежным из них является увеличение его рабочего объема. Эффективность этого метода, как говорится, очевидна. Судите сами — в камеру сгорания попадает больше горючей смеси, соответственно, в таком количестве она дает много энергии. Если произвести такой ремонт двигателя, ВАЗ-2109 станет мощнее процентов на 20-40. Но вот незадача — вместе с мощностью автомобиля увеличивается и расход топлива процентов на 15-20. Поэтому, прежде чем приступать к настройке, обратите внимание на последствия. Тем не менее, расходы не являются серьезной проблемой. Вместо 7 литров теперь будет «кушать» 8,4. Разница не пугает и не шокирует.

    Итак, в чем суть этого метода? Вся его особенность заключается в расточке блока цилиндров под больший диаметр поршня. В этом случае необходимо приобрести и установить новый комплект поршней и колец (тоже большого диаметра).

    Замена коленвала

    Если поставить на «девятку» другой коленвал (с большим радиусом кривошипа), можно добиться высокого хода поршня. Соответственно и объем цилиндров будет больше (то есть двигатель станет мощнее). ВАЗ-2109в этом случае не будет «кушать» больше топлива, при этом его динамика значительно повысится.

    Правда, это более затратный метод, чем расточка блока цилиндров. Среди новых деталей, которые необходимо приобрести для этих работ, следует выделить такие как:

    1. Новый коленвал. Диаметр кривошипа должен составлять от 75 до 80 миллиметров.
    2. Комплект новых поршней. Следует выбирать те, которые будут максимально подходить к приобретенному коленвалу. Важно учитывать, что блок цилиндров имеет свою максимальную высоту и очень большой поршень в нем не пройдет.
    3. Кольца поршневые (комплект компрессионно-маслосъемных).

    Кроме того, нужно найти мастера, который выполнит работу по расточке блока под заданный комплект поршней. По времени весь тюнинг двигателя (ВАЗ-2109-21099) может занять от 1 до 3-4 недель.

    Доработка ГБЦ

    Как ни странно, но увеличение рабочего объема — это не всегда выгодный способ форсирования двигателя. Иногда автолюбители прибегают к доработке ГБЦ и замене распредвала на тюнинг (то есть нестандартный). На самом деле, этот метод действительно впечатляет своей эффективностью. Однако на это уходит много сил и времени, так как доработка будет касаться не только начальника подразделения. Это может быть и запрессовка других седел, и установка новых клапанов с большим диаметром. Если делать такой ремонт двигателя ВАЗ-2109будет мощнее процентов на 5-15, в зависимости от объема проделанной работы.

    Выхлопная система

    Исследования показали, что автомобиль теряет значительную часть своей мощности за счет выхода выхлопных газов из системы. Соответственно, если доработать выхлопную систему, можно значительно увеличить мощность двигателя. Этот способ хорош тем, что не требует присутствия руки опытного слесаря. Даже в нем нет необходимости дорабатывать мотор напрямую. Двигатель остается в том же состоянии. Но для того, чтобы газы выбрасывались с большей скоростью, нужно тщательно просчитать конструкцию выхлопной системы своего автомобиля. Весь смысл доработки заключается в увеличении диаметра труб, изменении их профиля и внутренней полировке. Способ менее сложный, чем два предыдущих, но и очень трудоемкий.

    Что это может дать? За счет доработки выхлопной системы мощность двигателя увеличена на 15 процентов. Если учесть, что при работе вы ни разу не разбирали двигатель, а просто «тюнинговали» патрубки, то этот способ можно считать одним из самых эффективных среди всех остальных.

    Замена двигателя

    ВАЗ-2109 очень специфический автомобиль. Дело в том, что ранние моторы, устанавливавшиеся на «девятку», обладают меньшей мощностью и слабой — по нынешним меркам — динамикой. Все кардинально изменилось только в 2000-х, когда Волжский автозавод начал оснащать «девятку» новыми инжекторными агрегатами. Благодаря новой технологии подачи топлива в цилиндр значительно возросла мощность и динамика разгона автомобиля. К чему весь этот разговор? Все дело в том, что можно увеличить мощность мотора без мучительной расточки и доводки коленвала. Для этого достаточно купить и установить целый инжекторный двигатель ВАЗ вместо прежнего карбюраторного. Однако этот способ эффективен только для тех, у кого карбюраторные двигатели объемом 1,3 и 1,5 литра.

    Если купить новый двигатель, ВАЗ-2109 (цена двигателя которого 25-30 тысяч рублей) будет не только быстрым и маневренным, но и экономичным в плане расхода топлива. Ведь, как ни крути, инжектор – это более совершенная система распределения топлива.

    При этом старый мотор всегда можно продать на запчасти (или целиком с навесным). В итоге цена всего тюнинга будет от 10 до 15 тысяч рублей.

    Сколько времени занимает снятие двигателя?ВАЗ-2109имеет относительно простую конструкцию, поэтому заменить старый карбюратор на инжектор можно за 1-2 дня. Важно, что новый мотор также включает в себя навесные детали. Без них новый двигатель работать не будет. ВАЗ-2109 «инжектор» отличается малым расходом топлива (около 6-7 литров) и высокой мощностью. Это идеальный вариант для тех, кто хочет быстро и надежно увеличить мощность своей «девятки».

    Установка мотора с иномарки

    Какой двигатель на ВАЗ-2109 можно установить с иномарки? Это очень сложный вопрос, так как однозначного ответа на него нет. Некоторые автомобилисты советуют ставить мотор от немецких «Ауди» и «Фольксваген» 9.0-е гг. Но одним из наиболее подходящих вариантов является установка двигателя от Opel Vectra.

    Однако какой бы ни был этот мотор, монтировать его лучше с родным редуктором.

    Рубрики

    Leave a Comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
