Замена радиатора охлаждения на ВАЗ 2110 — Иксора

Перегрев двигателя, и, как следствие высокие показания температурного датчика могут говорить о серьезных неполадках радиатора охлаждения автомобиля. Ремонт радиатора как правило не осуществляется, ввиду его высокой стоимости и практической нецелесообразности, – даже небольшая трещина на поверхности детали может со временем привести к появлению новых неисправностей. В этой статье мы расскажем как быстро своими руками заменить радиатор охлаждения на примере автомобиля ВАЗ 2110.

Радиатор охлаждения – один из самых уязвимых элементов автомобиля. Деталь состоит из множества паяных соединений и имеет тонких металлический корпус, который легко поддается механическому воздействию, даже незначительному, как, например, попадание ветки или камня, что, легко вызывает сбои в работе.

Еще одна характерная причина выхода из строя радиатора – нарушение герметичности в местах спайки, что может произойти вследствие воздействия химических реагентов, высокой температуры рабочей жидкости из-за некорректного срабатывания термостата или помпы.

Механические повреждения корпуса и нарушение герметичности спайки — наиболее часто встречающиеся причины поломки радиатора охлаждения автомобиля. К сожалению, они не единственные, – существует множество других причин, таких как течь из расширительных бачков, «усталость» металла трубок и т.д. Все они могут привести к неправильной работе элемента охлаждения и последующей его замене.

Работу следует начинать только при полностью остывшем устройстве.

1. Снимите аккумуляторную батарею, это обеспечит комфортные условия работы.
2. Удалите элементы системы зажигания для получения доступа и возможности работать с пробками на радиаторе и блоке цилиндров. Слейте жидкость из системы охлаждения.
3. Если в автомобиле установлен инжектор, необходимо демонтировать воздушный фильтр.

4. Отключите провода вентилятора, снимите фишку с электромотора и отведите провода в сторону, разрезав фиксирующий хомут.
5. Найдите тягу дросселя на кожухе вентилятора и отключите.

6. Снимите патрубки на термостате, открутив винты хомутов и стянув их со штуцеров
7. Найдите трубку удаления избыточного пара на расширительном бачке, ослабьте болт и демонтируйте ее.

8. Удалите отводящий шланг (он крепится несколькими хомутами).
9. Найдите крепежные болты радиатора и рамы машины и открутите.

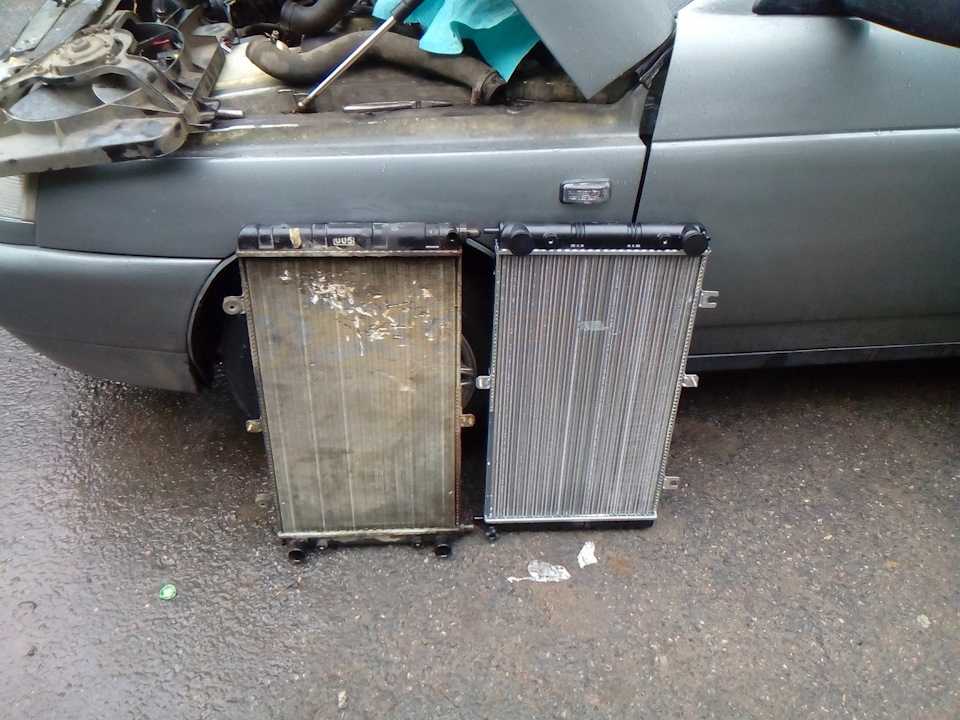

10. Снимите радиатор охлаждения, наклонив его в сторону мотора и потянув.
11. После извлечения радиатора, приступите к его разборке: демонтируйте патрубки и вентилятор, открутите винты крепления вентилятора.
12. Найдите подушки на штифтах, снимите и оцените их состояние, при высоком износе они требуют замены.
13. Произведите замену детали при необходимости и соберите узел в обратном порядке.

Чтобы продлить срок службы радиатора, рекомендуем вовремя доливать охлаждающую жидкость, и поддерживать ее оптимальный уровень, а также проводить чистку радиатора с периодичностью раз в два года. Такие нехитрые процедуры позволят радиатору прослужить весь ресурс без ремонта.

В магазине IXORA Вы можете приобрести оригинальные радиаторы охлаждения для отечественных автомобилей и иномарок. Подбор осуществляется с помощью оригинального артикула детали или по VIN-коду автомобиля. Если у Вас возникли проблемы с поиском необходимой детали, воспользуйтесь бесплатным телефоном горячей линии для получения помощи специалиста 8 800 555-43-85.

При замене радиатора охлаждения рекомендуем также производить замену патрубков.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Производитель	Наименование детали	Номер детали
11110130301086	LADA	Комплект патрубков системы охлаждения
11180130301086	LADA	Комплект патрубков системы охлаждения
11180130301087	LADA	Комплект патрубков системы охлаждения
21010130301086	LADA	Комплект патрубков системы охлаждения
21050130301086	LADA	Комплект патрубков системы охлаждения
21050130301087	LADA	Комплект патрубков системы охлаждения
21060130301086	LADA	Комплект патрубков системы охлаждения
21073130301086	LADA	Комплект патрубков системы охлаждения
21080130301086	LADA	Комплект патрубков системы охлаждения
21082130301086	LADA	Комплект патрубков системы охлаждения
21100130301086	LADA	Комплект патрубков системы охлаждения
21120130301086	LADA	Комплект патрубков системы охлаждения
21210130301086	LADA	Комплект патрубков системы охлаждения
21213130301086	LADA	Комплект патрубков системы охлаждения
21230130301086	LADA	Комплект патрубков системы охлаждения
21230130301087	LADA	Комплект патрубков системы охлаждения
21700130301086	LADA	Комплект патрубков системы охлаждения
21900130301086	LADA	Комплект патрубков системы охлаждения
21900130301087	LADA	Комплект патрубков системы охлаждения

В сети магазинов IXORA Вы всегда можете найти широчайший ассортимент любых деталей и запчастей. Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно, позвонив по телефону – 8 800 555-43-85 (звонок по России бесплатный).

• Автомобильные патрубки и шланги: назначение, особенности, рекомендации
• Радиатор охлаждения и радиатор кондиционера: лето без перегрева!
• Зачем менять крышку радиатора и чем грозит несвоевременная замена

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Нужна помощь в подборе запчастей?

Нужна помощь в выборе запчасти? У вас есть вопросы о покупке? Наши сотрудники помогут вам.

Замена радиатора ВАЗ 2110, 2111, 2112 (десятка)

Радиатор подлежит замене при обнаружении течи охлаждающей жидкости из него.

В мастерской, оборудованной специальным оборудованием, радиатор можно проверить и отремонтировать.

Для проверки герметичности заглушите патрубки радиатора и опустите в ванну с водой, подведя к нему воздух под давлением 0,2 МПа (2 кгс/см²). При этом в течение не менее 30 с не должны появляться пузырьки воздуха из радиатора.

1. Снимите аккумуляторную батарею. 2. Слейте охлаждающую жидкость. 3. У двигателей с системой впрыска топлива снимите воздушный фильтр (смотрите тут). 4. Расстегните или разрежьте хомут, стягивающий жгуты проводов, и разъедините колодку с проводами вентилятора и жгута проводов. 5. Расстегните или разрежьте хомут, крепящий тягу дроссельной заслонки на кожухе вентилятора. 6. Ослабьте затяжку хомутов и отсоедините отводящий шланг радиатора от термостата и подводящий шланг радиатора от патрубка рубашки охлаждения. 7. Ослабьте затяжку хомута, отсоедините пароотводящий шланг от расширительного бачка и снимите со шланга хомут крепления. 8. Вытащите пароотводящий шланг из хомутов, стягивающих его со шлангом расширительного бачка и… 9. …подводящей трубой водяного насоса. 10. Отверните гайку верхнего крепления радиатора к кузову (одновременно этой же гайкой крепится кожух вентилятора). 11. Наклоните радиатор к двигателю и выньте его вверх в сборе с вентилятором. 12. Ослабив затяжку хомутов крепления, отсоедините от радиатора отводящий 1, подводящий 2 и пароотводящий 3 шланги. Отверните два болта и две гайки крепления и снимите кожух с вентилятором с радиатора. 13. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора. Замените порванные или потерявшие упругость подушки. 14. Установите на радиатор кожух с вентилятором в порядке, обратном снятию. Замените порванную или потерявшую упругость подушку верхнего крепления (металлическую распорную втулку, установленную в подушке, переставьте на новую подушку). 15. Установите радиатор в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления. Залейте жидкость в систему охлаждения.

Замена узлов системы охлаждения двигателя ВАЗ-21114

При проверке термостата на автомобиле после запуска холодного двигателя нижний патрубок от радиатора некоторое время должен оставаться холодным

Затем (после достижения температуры охлаждающей жидкости 85-92°С) быстро нагреваются, что свидетельствует о начале циркуляции теплоносителя по большому кругу.

Для демонтажа термостата слейте охлаждающую жидкость.

Для удобства откручивания переднего верхнего винта крепления корпуса термостата крестовой отверткой ослабьте хомут на выпускном шланге радиатора.

Сдвиньте хомут вдоль шланга.

Не снимая шлангов с патрубков корпуса термостата, шестигранником на 5 открутить три винта крепления корпуса термостата.

Отсоединить корпус от выхлопной трубы.

Вставив плоскогубцы с узкими губками в отверстия фиксирующей пластины и сжав пружину термостата, повернуть (в любую сторону) пластину так, чтобы она вышла из-за выступов корпуса.

Снимите термостат с корпуса.

Снимите резиновое уплотнительное кольцо с паза выхлопной трубы.

Если уплотнительное кольцо повреждено или не эластично, его необходимо заменить новым

Для проверки термостата опустить его в сосуд с охлаждающей жидкостью.

Нагреваем сосуд, попутно перемешивая жидкость, и контролируя термометром начало открытия основного клапана.

Шток клапана должен начать втягиваться при (85±2) °C и полностью втягиваться (минимальный ход 8 мм) при (100±2) °C.

Установите термостат в обратном порядке.

Замена расширительного бачка

При наличии охлаждающей жидкости в расширительном бачке подставляем широкую емкость для сбора жидкости под автомобиль, в районе расположения бачка.

Ослабьте хомут впускного шланга крестовой отверткой и снимите шланг с трубы бака (для наглядности аккумулятор снят).

С помощью отвертки Phillips ослабьте хомут шланга выхода пара и снимите шланг с патрубка бака

Головкой на 10 откручиваем гайку 1 и два болта 2 крепления бака

Снимаем бак.

Установите расширительный бачок в обратном порядке.

Снятие и установка электровентилятора радиатора

Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Снять корпус воздушного фильтра

Нажав на замок блока, отсоединить блок жгута проводов системы управления двигателем от электродвигателя вентилятора.

Головкой на 10 откручиваем две гайки крепления кожуха электровентилятора к радиатору с правой стороны, а головкой на 8 два болта с левой стороны.

Места крепления корпуса электроклапана ятора к радиатору: 1 — болты; 2 — гайки.

Снимите электровентилятор с кожухом в сборе.

Поддев отверткой, вынимаем стопорную скобу из паза вала двигателя

Поддеваем крыльчатку двумя отвертками

Спрессовываем крыльчатку с вала двигателя

Головкой на 10 откручиваем три гайки крепления электродвигателя к корпусу и отсоединяем их

Собираем и устанавливаем вентилятор радиатора в обратном порядке.

При установке крыльчатки сделанный в ней паз должен быть совмещен со штифтом, запрессованным в отверстие вала двигателя.

Замена радиатора

На холодном двигателе слейте охлаждающую жидкость из радиатора.

Снимите электровентилятор.

С помощью крестообразной отвертки ослабляем хомуты, крепящие отводящий и отводящий шланги радиатора.

Снимите впускной и выпускной шланги с патрубков радиатора.

Головкой на 10 откручиваем гайку правого крепления радиатора к верхней поперечине рамки радиатора.

Аналогично откручиваем гайку левого крепления радиатора к верхней поперечине рамки радиатора (на фото гайка не видна).

Поднимаем радиатор, сняв шпильки его нижнего крепления с резиновых прокладок, и сдвигаем его влево так, чтобы он вышел из-за генератора.

Наклонив радиатор к двигателю, с помощью плоской отвертки ослабьте ленточный хомут, крепящий шланг выхода пара

Снимите шланг с патрубка радиатора

Снятие радиатора

Установка радиатора в обратном порядке

Если резиновые подушки снимались вместе с радиатором, то при его установке сначала вставьте подушки в отверстия нижней поперечины рамки радиатора.

Порванные или ослабленные подушки следует заменить новыми.

Заменяем ленточный хомут пароотводящего шланга на червячный.

Залить охлаждающую жидкость в систему охлаждения и довести уровень жидкости в бачке до нормы.

Замена насоса охлаждающей жидкости

Слить охлаждающую жидкость.

Снимите шкив распределительного вала (см. «Замена сальника распределительного вала»).

Снимите натяжитель ремня ГРМ (см. «Проверка состояния и замена ремня ГРМ»).

Головкой на 10 откручиваем гайку и болт крепления задней крышки ГРМ.

Шестигранником на 5 откручиваем три винта крепления насоса охлаждающей жидкости, которые одновременно крепят заднюю крышку

Снимаем заднюю крышку ГРМ

Установив шлицевую отвертку под прилив на корпус помпы, выдавливаем помпу из блока цилиндров.

Снимите насос охлаждающей жидкости и снимите прокладку.

Перед установкой помпы очищаем прилегающие поверхности помпы и блока цилиндров от остатков старой прокладки.

Замените прокладку насоса на новую.

Установите насос охлаждающей жидкости в обратном порядке.

Обратите внимание, что помпа и прокладка устанавливаются только в одном положении — контрольным отверстием помпы вниз.

Перед установкой нанесите герметик на обе стороны прокладки.

Замена датчика указателя температуры охлаждающей жидкости

Слить часть охлаждающей жидкости из рубашки охлаждения двигателя.

Сжав зажимы блока проводов датчика, отсоедините блок от датчика

Ключом на 21 отключите датчик

Датчик имеет коническую резьбу, поэтому его подключение к ГБЦ не требует доп. герметизация.

Установите датчик указателя температуры охлаждающей жидкости в обратном порядке.
