Как заменить радиатор печки Ваз 2107

Печка на машине — это неотъемлемая часть или деталь автомобиля, которая применяется преимущественно при наступлении осени и ее эксплуатация продолжается до окончания весны. Это значит, что на протяжении года печка эксплуатируется длительное время, что сказывается на ее сроке службы. Главный конструктивный элемент отопителя салона — это радиатор. Проводится замена радиатора печки ВАЗ 2107 в случае обнаружения его протечки или засорения отложениями. Как это правильно делать, подробно расскажет пошаговая инструкция.

Сначала необходимо слить охлаждающую жидкость открутив пробку, которая находится с левой стороны двигателя «по ходу автомобиля» в нижней части блока.

Для наглядности,  в некоторых изображениях использован вид салона седьмой модели жигулей

Предварительно подставьте под низ двигателя чистую емкость минимум на 10 л. В качестве емкости лучше выбрать что то вроде тазика, или делать так как показано на рисунке.

Многие автолюбители обходят процедуру слива тосола, надеясь на свою реакцию и сильные нервы. Но поверьте лучше потратить 10 минут на это что бы дальше комфортно работать. Тем более зачастую всегда находятся треснутые патрубки системы охлаждения, возле помпы или радиатора которые лучше заменить сразу, если не хотите опять пачкать руки через пару месяцев.

Важно: Если тосол или антифриз имеет коричневый или темно коричневый оттенок жидкость лучше заменить.

После того как охлаждающая жидкость слита, ослабляем хомуты и отсоединяем подводящий и отводящий патрубки печки.

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

• радиатор;
• кран;
• вентилятор;
• тросики управления;
• воздуховоды.

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

• течь отопителя;
• отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения.

Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Завоздушивание — появление воздушной пробки в системе охлаждения во время проведения ремонтных работ или при замене охлаждающей жидкости.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными.

В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Особенности замены печки на ВАЗ-2107

Работа по замене печки на ВАЗ-2107 не отличается значительными трудностями в исполнении. Несмотря на это придётся разбирать значительную часть торпеды автомобиля. Потому, прежде чем приступить к работе, надо выяснить, действительно ли необходимо производить замену или демонтаж отопителя.

Основные показатели для снятия печки

Основным показателем для демонтажа отопительного элемента является утечка жидкости. Определить такую поломку несложно — в случае утечки антифриза появляется лужа под ковриком переднего пассажирского сидения. Тогда требуется замена радиатора в срочном порядке, так как при испарении охлаждающая жидкость выделяет токсичные газы, которые могут нанести значительный вред здоровью человека. Замену радиатора можно произвести только после демонтажа отопителя транспортного средства.

Следующим показателем для снятия отопительного элемента является подача холодного воздуха в салон машины. Если кран радиатора открыт, а печка не греет, тогда её надо снимать и искать причину поломки. Чаще всего в этом случае проблема в кране, засорённых патрубках или радиаторе. Только после демонтажа печки можно определить и устранить неисправность. Бывают случаи, когда печка не подлежит ремонту, тогда придётся покупать новое изделие.

Подготовительный этап

Рассмотрим детально, как снять печку, чтобы не повредить пластиковые детали корпуса, крепёжные элементы и детали отопительной системы. Работа по демонтажу изделия требует от исполнителя внимательности и аккуратности.

Для начала запаситесь всеми необходимыми инструментами. Для снятия отопителя потребуются крестообразная отвёртка, ключи на 7 и 10, тара для слива антифриза, ненужные куски ткани или ветошь. Дело в том, что при демонтаже печки придётся открутить патрубки радиатора, с которых будет вытекать антифриз. Чтобы токсическая жидкость не попала на коврики, надо хорошо застелить дно машины. А также для установки отремонтированной печки потребуются резиновые прокладки и антифриз для доливки.

Когда все нужные детали у вас есть в наличии, можно приступать непосредственно к снятию отопителя ВАЗ-2107.

Процедура снятия печки ВАЗ-2107

Для начала приступаем к демонтажу корпуса печки в салоне машины. Изначально снимается панель магнитолы, которая крепится саморезами, проводится демонтаж вещевого ящика, выкручивается вентилятор.

Теперь переходим к моторному отсеку. Сначала снимаются все хомуты, с помощью которых крепятся трубки и шланги крана отопителя. Очень аккуратно демонтируются шланги, чтобы не повредить руки о коллектор. Дальше с помощью головки на семь откручиваются крепежи уплотнителя печки к кузову машины, и снимается уплотнительный элемент с патрубков. Дальнейшие работы по разборке печки проводятся в салоне машины. Чтобы добраться до радиатора, необходимо снять кожух троса регулировки крана и скинуть петлю с рычага.

Больше радиатор ничего не держит, его надо снять и разобрать. Изначально, ключом на 10 откручиваются два крепёжных болта, снимается патрубок радиатора и кран. Между патрубком и радиатором имеются резиновые уплотнители, которые подлежат обязательной замене при сборке отопителя.

В результате проведённых манипуляций имеется полностью разобранная печка ВАЗ-2107. Дальнейшие действия зависят от того, с какой целью проводился демонтаж изделия.

Проведение диагностики отопителя

Прежде чем приступить к сборке изделия, проводится визуальный осмотр деталей отопительной системы. Чаще всего причиной неисправности печки являются отложения в кране отопителя, за счёт чего не поступает охлаждающая жидкость в радиатор. Поломка устраняется путём замены крана новым изделием.

Проблема с отоплением может также быть в засорённом радиаторе и патрубках. В этом случае потребуется промывка радиатора. Для этого нужна специальная жидкость или раствор лимонной кислоты. Необходимо взять триста грамм кислоты на пять литров воды и с помощью компрессора промыть изделие. Если проведённые действия не дали желаемого результата, а именно хорошей пропускной способности трубок, тогда необходимо приобретать новое изделие.

Иногда при снятии обогревающего элемента на нём или патрубках видны явные повреждения. В этом случае также придётся покупать новое изделие. Некоторые умельцы устраняют пробоины путём пайки повреждённых элементов, однако, такой ремонт не даст долговечных результатов.

Для качественного обогрева салона надо приобрести новый радиатор. В продаже существуют два вида печек на ВАЗ-2107. С завода автомобиль оборудован медным радиатором, который имеет высокую теплоотдачу, но отличается при этом низким сроком службы. Более надёжными считаются алюминиевые отопители, однако, их уровень теплоотдачи значительно ниже. Какую именно деталь приобрести решать только вам, так как в этом случае приходится выбирать между комфортом и практичностью. После устранения неполадок в отопительной системе или приобретения нового радиатора можно приступить непосредственно к сборке печки.

Особенности установки печки на ВАЗ-2107

Сборка и установка отопительных элементов на автомобиль осуществляется в обратном порядке. Изначально необходимо собрать радиатор. Для этого прикручиваются к нему патрубки и кран отопителя. При этом важно установить новые уплотнительные резинки, чтобы избежать повторного протекания отопительной системы.

Радиатор устанавливается на посадочное место, трубки при этом выводятся через отверстия в отсек двигателя. Со стороны мотора устанавливается штатный уплотнитель и закрепляется болтами. На трубки надеваются патрубки и фиксируются хомутами.

Со стороны салона закрепляется трос регулировки крана отопителя и настраивается так, чтобы рычаг полностью открывал и закрывал кран. Прежде чем приступить к полной сборке торпеды, надо проверить соединительные элементы системы на предмет протекания жидкости. Для этого надо открыть кран радиатора, и завести мотор. Дальше можно долить антифриз в систему и собирать корпус печки, магнитолу, устанавливать бардачок. Обязательно подсоедините проводку, чтобы не пришлось разбирать отопитель заново.

Алгоритм выполнения демонтажа



Автомобили ВАЗ классического семейства, к которым относится и модификация 2107, хороши тем, что для снятия радиатора печки не нужно демонтировать переднюю панель, поэтому работы по извлечению теплообменника системы обогрева салона несложные. Не требуется какого-либо специфического инструмента, нужны отвертки и ключи на 8 и 10.

Алгоритм работ по снятию радиатора печки:

1. Сливаем охлаждающую жидкость, выкрутив сливные пробки на двигателе и основном радиаторе.

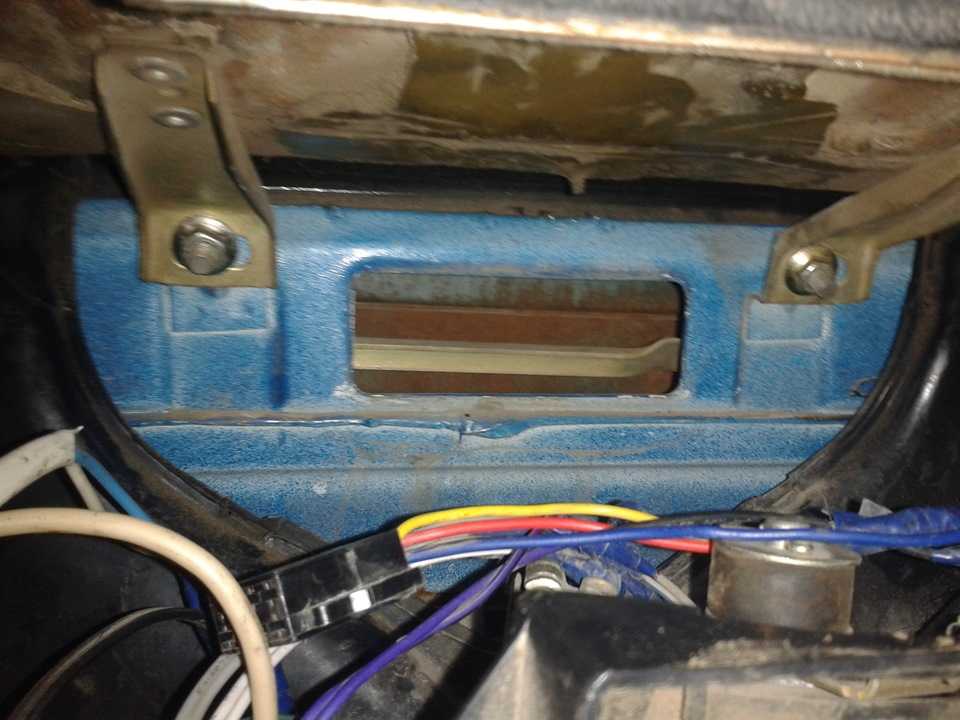

2. Слева на моторном щите (стоя перед машиной) ищем две резиновые трубки, по которым осуществляется подвод и отвод охлаждающей жидкости к отопителю. Ослабляем хомуты этих трубок и стягиваем их.
3. Откручиваем винты крепления резинового уплотнителя, через который проходят металлические трубопроводы радиатора. Снимем уплотнитель.
4. Перебираемся в салон.
5. Демонтируем полку под вещевым боксом со стороны пассажира. Для этого нужно выкрутить саморезы, фиксирующие ее.
6. Снимаем нижнюю часть центральной консоли. К полу и передней панели она  крепится саморезами. Поскольку на нижней части установлены клавиши, прикуриватель, часы, то после выкручивания крепежных элементов, смещаем короб «на себя» (включив на КПП заднюю скорость) и отсоединяем проводку, идущую к указанным элементам (провода лучше пометить, чтобы при сборке не перепутать). После этого короб можно извлечь из салона.
7. Откручиваем от крана перекрытия подачи антифриза тросик механизма управления.
8. Отсоединяем от корпуса печки нижнюю часть, в которой размещен вентилятор. Она к верхней части корпуса крепится при помощи 4 защелок, установленных по бокам. Отверткой поддеваем защелки, после чего нижняя часть корпуса опустится вниз. Отводим ее в сторону или полностью снимаем, предварительно отсоединив провода питания электродвигателя вентилятора.

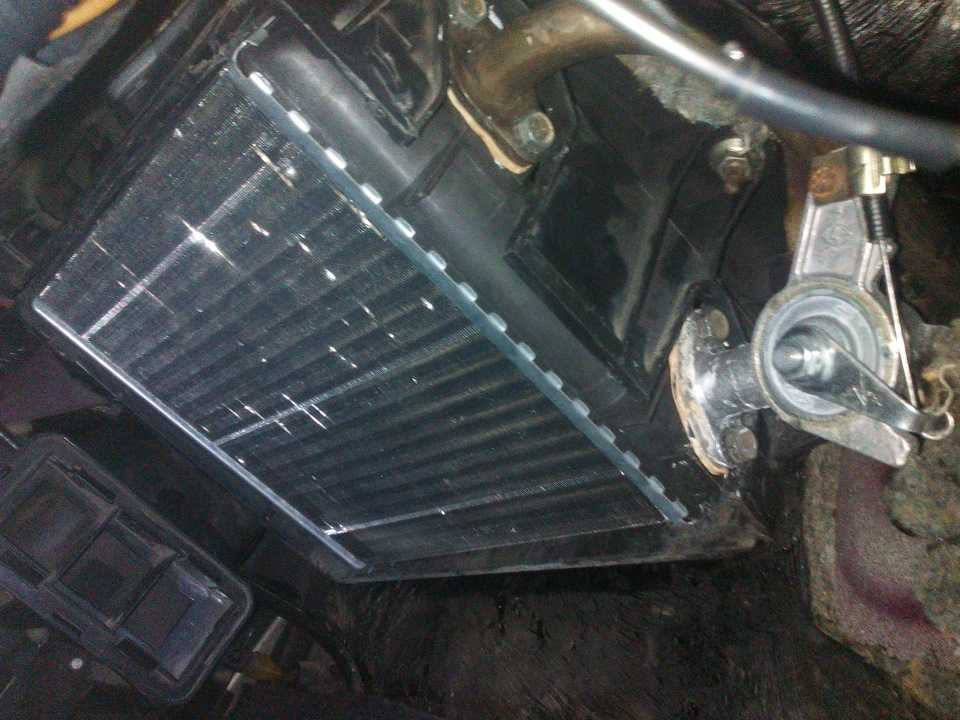

9. После демонтажа низа корпуса, появится доступ к радиатору, извлечь который можно потянув его вниз за металлические трубопроводы.

Установка радиатора

Отметим, что это только одна из методик разборки печки на ВАЗ-2107. Сливать антифриз не обязательно, можно отсоединять резиновые трубки и без снятия, при этом из системы охлаждения вытечет 1,0-1,5 литра охлаждающей жидкости, которые после сборки доливают. Главное, после отсоединения трубок концы их поднять вверх и закрепить в таком положении.

В процессе разборки можно сразу отсоединить от радиатора трубопроводы вместе с краном перекрытия и  после извлекать сам теплообменник.

Как заменить вентилятор на более мощный (подробно)

Порядок работ:

1. Снимите нижнюю часть печки — кожух, на котором крепится обычный вентилятор.
2. Полностью снимите стандартный электровентилятор, так как больше он не потребуется.
3. Аккуратно срежьте один из аэродинамических гребеней, подающих воздух к ногам пассажира и водителя, поскольку моторчик от «восьмерки» гораздо длиннее.
4. Далее убирается крыльчатка, а все функции ложатся на стандартный пятилопастный вентилятор.
5. Отверстие в крыльчатке нужно немного увеличить в диаметре и аккуратно засунуть в него новый вал. Следите, чтобы новая конструкция надежно встала на свое место.
6. Перед монтажом нового вентилятора подсоедините его напрямую и проверьте его работоспособность.
7. Замените встроенный резистор, основная задача которого — обеспечивать относительно тихую работу вентилятора. В результате большого объема перегоняемого воздуха новый вентилятор будет создавать сильный шум. Лучшим вариантом замены будет резистор, устанавливаемый на «восьмерку».
8. Замените выключатель вентилятора на аналогичный от модели 2108. Причина — при долгой работе отопителя будет подаваться совсем другой ток, из-за чего спустя некоторое время штатная кнопка включения попросту расплавится.

Как определить неисправность радиатора печки

Из каких конструктивных элементов состоит автомобильная печка, каждый себе представляет. Конструкция этого устройства скрыта от глаз человека и находится внизу под торпедой. Чаще всего факторами того, что требуется замена радиатора отопителя на ВАЗ 2107, являются:

1. Печка включается, но при этом не греет.
2. Протекание радиатора, что проявляется по обнаружению лужи тосола в салоне.

Появление лужи тосола в салоне чаще всего означает, что потек радиатор. Сразу торопиться покупать теплообменник при обнаружении течи в салоне автомобиля не стоит, так как причиной может быть неисправный кран, а также повреждение резинового патрубка.

Еще одним признаком неисправности радиатора на семерке может быть постоянное запотевание лобового стекла в машине. Причиной тому является испаряемый тосол, который под воздействием работы вентилятора и высокой температуры происходит его конденсация. Испарение возникает только в том случае, если повреждение незначительное. При этом будет снижаться уровень охлаждающей жидкости в расширительном бачке под капотом.

Если же стекла не запотевают, тосол не течет, кран отопителя открыт, а печка на ВАЗ 2107 при этом дует постоянно холодным воздухом, то причина может быть также в забивании радиатора.

Возникают такие поломки редко, а причиной этого обычно является то, что владелец недавно доливал в ОЖ разные добавки (возможно с целью устранения течи теплообменника двигателя или печки). В итоге эти добавки закупоривают пространство между пластинами, что становится причиной неисправности устройства. Заливать в систему охлаждения загрязненные охлаждающие жидкости и прочие смазки не рекомендуется, иначе это может обернуться серьезными последствиями.

Как снять радиатор печки ВАЗ 2107

Разбираться с тем, как поменять печку на ВАЗ 2107, нужно только после того, как будет точно установлено, что неисправен радиатор. Чтобы локализовать причину поломки, необходимо добраться до теплообменника, снять его и осмотреть. Если он поврежден снаружи, то мелкие дефекты на медных устройствах можно устранить путем пайки. Если же неисправность возникла по причине засорения, то можно попытаться его промыть спец раствором для удаления накипи. В любом случае, если неисправен радиатор, то вы это увидите.

Читайте также:  Замена боковых зеркал ВАЗ-2107

Для демонтажа радиатора печки на ВАЗ 2107 понадобится стандартный набор инструментов, состоящий из ключей и отверток. Перед началом нужно опустошить систему охлаждения путем слива ОЖ. Только после этого начинаются действия по демонтажу. Пошаговая инструкция, как демонтировать теплообменник с семерки:

1. Обесточивается электрическая сеть питания автомобиля путем отсоединения клеммы «минус» от АКБ.
2. Сливается ОЖ. Достаточно будет слить 2-3 литра. Полностью сливать всю жидкость нет необходимости.
3. В подкапотном пространстве имеются два резиновых шланга, которые крепятся к штуцерам из салона. Надо ослабить затяжку хомутов обоих шлангов, а затем их демонтировать. Проводить эту процедуру нужно исключительно после слива жидкости.
4. После отсоединения шлангов из них стечет некоторое количество тосола. Чтобы внутрь шлангов ничего не попало, требуется закрыть отверстия тканью.
5. Ключом или отверткой нужно выкрутить 2 самореза, которыми крепится уплотнительная резинка. После вывинчивания крепежных элементов следует извлечь уплотнитель.
6. Дальнейшие манипуляции выполняются со стороны салона. Первым делом нужно освободить доступ к устройству, чтобы снять печку на ВАЗ 2107. Для этого вывинчиваются крепежные элементы, которыми крепится полка под торпедой.
7. Выкручиваются крепежные элементы, которые фиксируют пластиковую панель центральной консоли, с располагающимися на ней часами и прикуривателем.
8. Перед тем, как пластиковую панель убрать в сторону, необходимо отсоединить провода от часов и прикуривателя и убрать их в сторону.
9. Снимать нужно и внутреннюю часть бардачка. Это нужно для того, чтобы получить доступ к кранику отопителя, а также для отвода правого воздуховода в сторону. При снятии печки понадобится снимать и левый воздуховод.
10. Теперь при помощи ключа на «7» требуется выкрутить болт, за счет которого фиксируется трос управления краником.
11. Сначала нужно снять нижнюю часть корпуса печки, для чего при помощи отвертки необходимо поддеть защелки в количестве 4 штук по 2 с каждой стороны.
12. Когда защелки будут отстегнуты, необходимо снять нижнюю часть печки, потянув ее слегка на себя. Появляется доступ к вентилятору печки, который если не исправен или скрипит, можно заодно отремонтировать. Если нужна замена печки на ВАЗ 2107, тогда работы по демонтажу продолжаются.
13. Для демонтажа теплообменника понадобится ухватиться на устройство и потянуть его на себя (с крана стальной тросик уже должен быть отсоединен, если нет, то вывинчиваем крепежный болт). Радиатор выйдет совместно с металлическими трубками и краником отопителя.
14. На этом процесс демонтажа можно считать завершенным, и если нужна замена радиатора печки на ВАЗ 2107, то вместо штатного, нужно установить новый (желательно с новым краном отопителя).
15. Если нужен полный демонтаж печки, тогда при помощи гаечного ключа на «10» требуется вывинтить 4 болтовых соединения.

Читайте также:  Как поменять крыло на ВАЗ 2107

Принцип демонтажа радиатора печки для инжекторных и карбюраторных семерок одинаков.

Как установить радиатор печки семерки

Когда после снятия будет выявлена точная причина неисправной работы радиатора, потребуется либо ремонт, либо замена теплообменника. Если до этого у вас стоял алюминиевый агрегат, то рекомендуется вместо него установить медный трехрядный радиатор. Установка нового радиатора на ВАЗ 2107 своими руками выполняется в порядке обратном снятию. Даже если устанавливается вместо алюминиевого медный агрегат, то сборка отопителя аналогична демонтажу.

При монтаже нового агрегата нужно учитывать следующие нюансы:

• Ставить только новые резиновые уплотнители.
• Перед установкой уплотнителей из резины, их рекомендуется смазывать силиконом.
• При завинчивании крепежных гаек и саморезов, нужно их зажимать без фанатизма, чтобы не выдавить уплотнители, тем самым нарушив герметичность соединений.
• После сборки всех элементов в салоне, необходимо перейти на завершающий процесс под капотом. Для этого необходимо установить резиновый уплотнитель с двумя отверстиями, а затем надеть шланги на выступающие металлические трубки новоустановленного агрегата.
• В завершении нужно залить тосол или антифриз, и проверить герметичность системы.

На завершающем этапе после заливки жидкости понадобится также выгнать воздух из системы. Процесс замены не трудный, а на его реализацию уходит не более пары часов времени. Однако лучше потратить 2 часа времени померзнуть в гараже, чем замерзать в салоне автомобиля всю зиму.

Переходим в салон автомобиля

Сначала нужно снять полку под бардачком, для этого отворачиваем винты в местах показанных на рисунке. На картинке показана полка вещевого ящика ваз 2106, на ваз 2104 еще есть центральный винт крепления (ориентировочное его положение показано зеленой стрелкой).

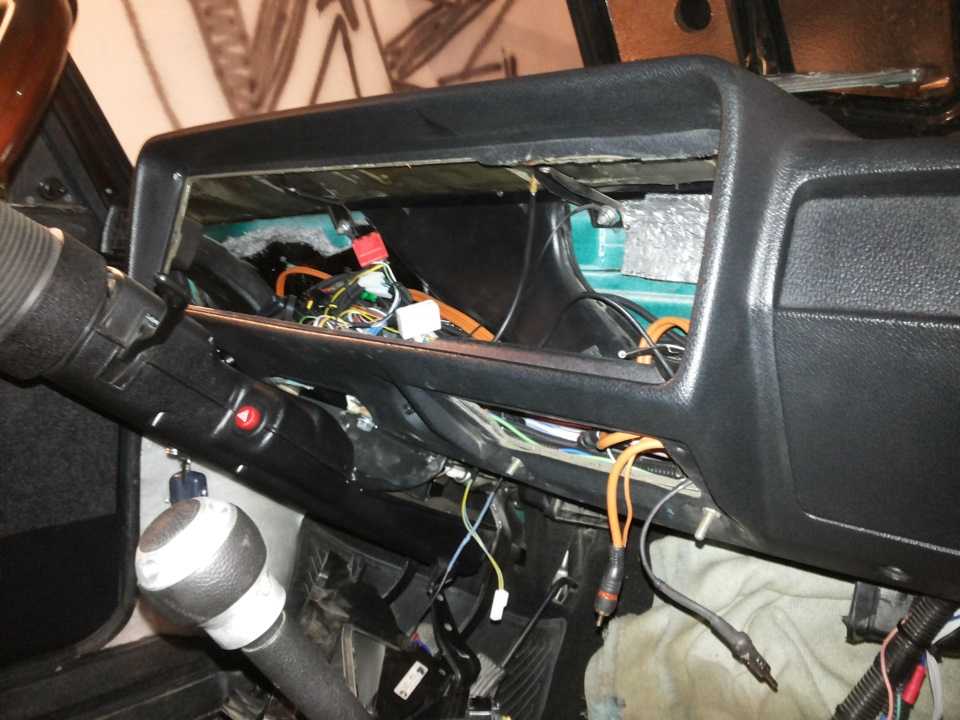

Дальше снимаем панель крепления радиоприемника (бороду) в следующей последовательности (операции 1-7 указаны для ваз 2107).

1. При помощи отвертки отгибаем защелки, вытягиваем дополнительную панель.

1. Отсоединяем провода питания приборов, перед снятием обязательно маркером или засечками помечаем провода.

1. Отверткой огибаем усики крепления переключателей и аккуратно их снимаем.

1. Отгибаем защелки передней крышки, снимаем ее.



1. Откручиваем два винта крепления консоли.

1. Чуть выше шахты радиоприемника, ключом на 10 откручиваем 2 гайки крепления «бороды».

1. Еще раз внимательно осматриваем места крепления консоли ничего ли нам не препятствует ее снятию, и аккуратно ее демонтируем.

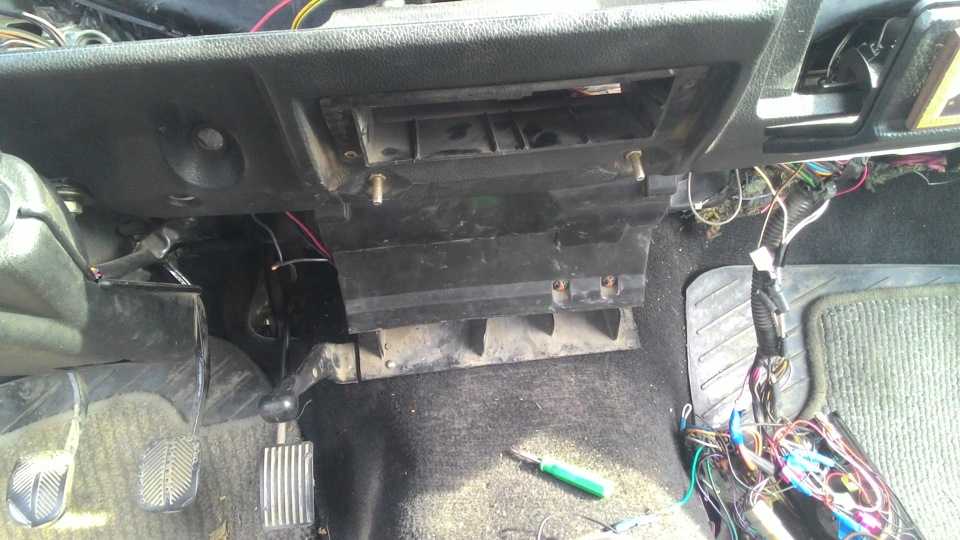

Когда снята передняя консоль отсоединяем правый и левый воздуховоды, они тоже крепятся на защелках.

Для того что бы добраться к винтам крепления трубок печки ВАЗ 2104 правый воздуховод и бардачек нужно снять, как показано на рисунке ниже.

На рисунке ниже показаны эти же патрубки радиатора отопителя.

Ключиком на 10 окручиваем 4-е винта крепления (красные стрелки).

Снимаем защелки с левой и с правой стороны (зеленая стрелка) нижней части печки.

Если кран отопителя у Вас управляется с помощью тросика, то отсоединяем его крепление.

Что бы снять нижнюю часть печки еще нужно открутить два крепежа, место их расположения показано на рисунке ниже.

Что бы добраться к этим винтам нужно снять панель рычагов управления печкой, показано на рисунке ниже.

После того как все откручено и отсоединено нижняя часть печки с моторчиком аккуратно вытягивается руками. При необходимости осматриваем и заменяем вентилятор и моторчик печки ваз. Как минимум моторчик печки нужно разобрать, почистить от пили и смазать.

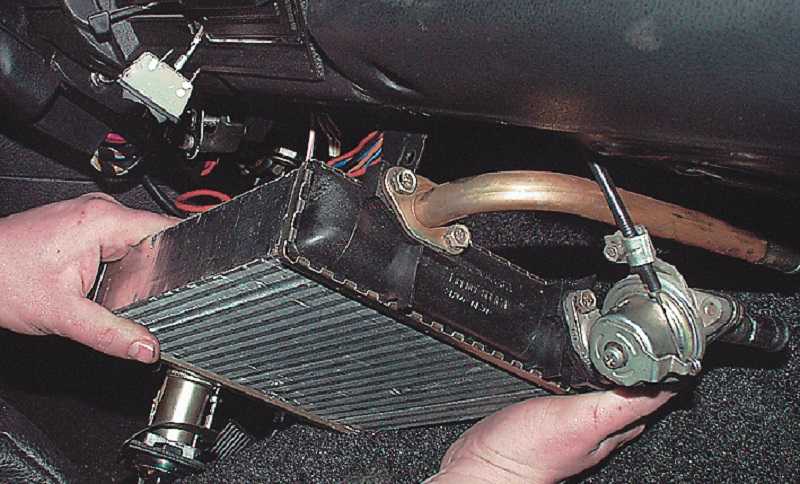

Нижнюю часть печки мы сняли, теперь с верхней части можно снять радиатор печки, показано на рисунке ниже.

Вот и все, теперь нужно диагностировать радиатор отопителя и решить покупать новый или ремонтировать старый, первый вариант конечно лучше.

С заменой печки на семёрке справится самостоятельно даже начинающий водитель, главное желание работать на положительный результат. Проводите регулярные профилактические диагностики отопительной системы автомобиля хотя бы раз в год, перед наступлением холодов.
