Пошаговая замена расширительного бачка ВАЗ-2110

Безусловно, техническое обслуживание железного коня лучше доверить мастерам СТО. Однако услуги специалистов стоят недешево. Сэкономить свои деньги можно, взяв на себя обслуживание не особо сложных деталей, заменить которые вполне возможно самостоятельно.

Иногда владельцы одного из наиболее распространенных российских автомобилей ВАЗ-2110 сталкиваются с ситуацией, когда их машине требуется замена расширительного бачка. И это именно такой случай, когда автолюбитель вполне может обойтись без специалистов и произвести ремонт самостоятельно. Потребуется лишь небольшая предварительная теоретическая подготовка.

Для начала разберемся, что собственно такое расширительный бачок автомобиля. Эта составляющая системы охлаждения в первую очередь выполняет функции резервуара для излишков охлаждающей жидкости (антифриза). Нужен расширительный бачок еще и для выведения пара и излишнего давления.

Строение расширительного бачка ВАЗ-2110 довольно простое. Деталь производится из пластика. Наверху, как правило, расположены два отверстия: в горловину первого монтируется датчик температуры антифриза, который передает данные на приборную панель, а на второй расположена крышка с выпускным подпружиненным клапаном. Отметим, что такова конструкция расширительного бачка старого образца. В последнее время владельцам ВАЗ-2110 автомагазины предлагают расширительные бачки несколько иного вида. Бачок нового образца имеет корпус другой формы, снабженный лишь одной горловиной (без датчика).

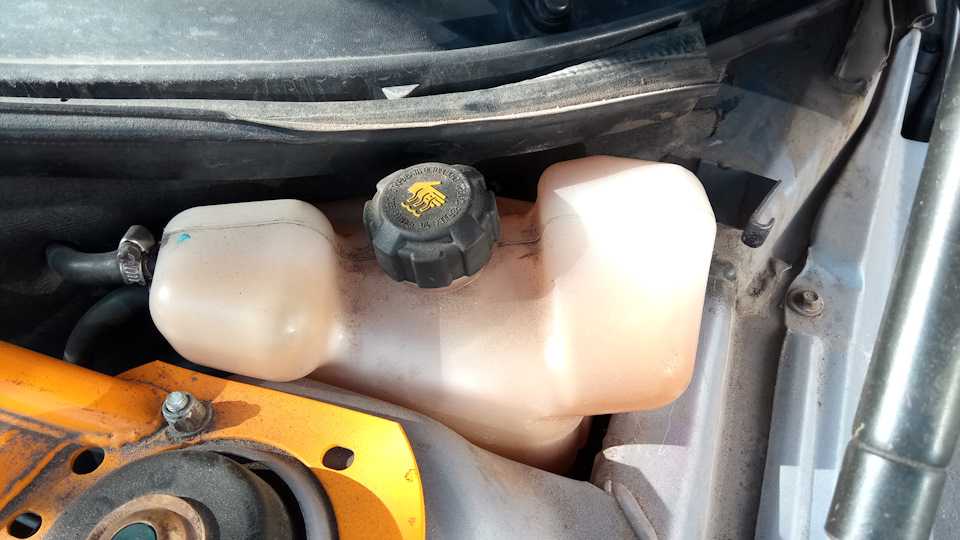

Расположен расширительный бачок «десятки» в ее подкапотном пространстве с левой стороны, за стаканом стойки. Вариантов неприятностей, которые могут настичь расширительный бачок, не так много.

Проблема способна возникнуть с клапанной пробкой – крышку может попросту заклинить. Поскольку основным ее предназначением является вывод пара, при поломке крышки внутри резервуара возникает избыточное давление. Такая ситуация вполне способна привести тому, что бачок попросту разорвет. Важно помнить, что при заклинивании крышки во время движения не стоит глушить мотор автомобиля. Следует остановить движение и дождаться начала работы вентилятора охлаждения.

Еще одной проблемой может стать банальный износ резьбы горловины, что в большинстве случаев приводит либо к невозможности закрутить крышку либо к нарушению герметичности. Конечно, можно временно применить уплотнитель, но целесообразнее все же полностью заменить весь расширительный бачок.

Может выявиться и такая неисправность расширительного бачка, как негерметичное соединение патрубка и бачка. Проблема эта решается применением специального герметика.

Ну, и наконец, наиболее «бросающаяся в глаза» проблема – собственно повреждение самого бачка. Не важно, что послужило причиной данной неприятности: недоработки производителя, естественный износ материала или разрыв в результате повышенного давления, в любом случае исправить ситуацию сможет лишь покупка нового расширительного бачка. В Сети можно найти советы по склеиванию или запаиванию сосуда, однако вряд ли целесообразно поступать таким образом, ведь цена детали не столь высока.

Итак, решение о необходимости замены принято, новый расширительный бачок приобретен – впору приступать к «операции». Для начала подготовим инструменты:

• отвертки;
• ключи;
• плоскогубцы.

Стоит также позаботиться о новых хомутах и наждачной бумаге (она поможет сгладить возможные шероховатости на деталях, что поспособствует лучшему их прилеганию).

Читайте также: Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

В первую очередь необходимо слить охлаждающую жидкость. Естественно, автомобиль перед процедурой должен остыть. Возможно, слить антифриз непосредственно из бачка не выйдет, в таком случае придется сливать жидкость из всей охлаждающей системы.

После отключения разъема датчика уровня хладагента следует при помощи отверток произвести скручивание винтов на хомутах и ослабить их. Следующим этапом будет снятие шлангов, присоединенных к бачку. Осталось лишь отстегнуть ремень крепления и снять расширительный бачок.

Установив бачок, все вышеперечисленные действия придется повторить, но уже в обратной очередности. Завершающим этапом станет доливание охлаждающей жидкости. Кстати, иногда владельцы ВАЗ-2110 задаются вопросом о том, отличается ли количество заливаемого тосола в «десятках» оснащенных двигателями, имеющими 16 клапанов от их «сестер» с мотором в 8 клапанов. Ответ производителя довольно определенный. Заправочный объем системы охлаждения, обеспечивающий ее бесперебойную работу, составляет 7,8 литра. И это правило работает как для «свежих» автомобилей ВАЗ-2110, так и для агрегатов старого образца.

Завершив работы по замене расширительного бачка, необходимо провести проверку функционирования системы охлаждения. Для этого придется прогреть двигатель до рабочей температуры и дождаться пока включится вентилятор.

Как видно, процесс замены расширительного бачка ВАЗ-2110 не отличается особенной сложностью, а значит, его вполне может самостоятельно провести почти любой владелец «десятки», значительно сэкономив при этом свои денежные ресурсы.





Как вам статья?

Замена охлаждающей жидкости на калине

Добро пожаловать!
Благодаря этой жидкости охлаждается двигатель автомобиля – коленчатый вал, распределительный вал, блок цилиндров и др. детали. Со временем жидкость приходит в негодность и теряет свои свойства: у присадок истекает срок действия, автомобиль начинает намного чаще перегреваться, а это ведет к скорейшему выхода из строя двигателя.

Примечание!
Вам понадобятся следующие инструменты: ремонтный комплект, накидные, шестигранные, гаечные ключи и отвёртки, чистая тряпка для удаления следов пролитой жидкости на двигатель автомобиля.

Краткое содержание:

• Замена охлаждающей жидкости
• Дополнительный-видео-ролик

Когда менять жидкость?

Существует несколько мнений: одни сетуют за замену по регламенту, другие – что можно и дольше, кому верить?  В последнее время на автозапчасти и комплектующие производится много подделок, жидкость – не исключение. Поэтому выбирая новую жидкость будьте предельно аккуратны. (Распознать подделку и купить качественный продукт вам поможет статья: «Подробная информация об Антифризе и Тосоле »)

Завод рекомендуем менять жидкость каждые 75 тыс. км или через 3 года с момента заливания. Имейте в виду, это крайние сроки. По возможности производите замену чаще, не давайте присадкам изнашиваться, ведь благодаря им система охлаждения защищена от преждевременной коррозии и прочих неблагоприятных вещей.

Примечание!
Итак, меняем жидкость либо по рекомендации завода, либо по внешнему виду. Для этого открутите крышку расширительного бачка (указана стрелкой) и загляните внутрь. В случае изменения цвета жидкости – приобрел оттенки ржавчины, стал красно-коричневым, значит пора менять. Масляная плёнка на поверхности тоже является тревожным звоночком к замене.

Примечание!



При рабочей температуре двигателя жидкость нагревается до 100 градусов – вы можете обжечься. Бывает нужно срочно остудить  жидкость –  отверните крышку расширительного бачка. Действуйте аккуратно и плавно, а полностью снимать крышку разрешено только если звук шипения пропадёт, иначе воздух внутри бачка выбьет крышку и жидкость попрёт столбом наружу – все вокруг запачкается, а вы можете обжечься. Лучше всего работать с холодным двигателем.

Помните! Жидкость сильно токсична, сливайте её в плотно закрывающуюся ёмкость и выбрасывать не в ведро, а на свалку!

Сливание

Загоните машину на смотровую яму и добейтесь, чтобы она стояла ровно. При отсутствии такой возможности поставьте автомобиль так, чтобы передняя часть у него была выше задней.

Примечание!
Надёжно зафиксируйте авто с помощью ручника, поставьте на скорость, подложите камни под задние колёса. Снимите с него брызговик (вам пригодится статья: «Замена брызговика двигателя») и, при наличии, защиту картера. Если вы на 100% уверены, что жидкость не попадёт на брызговик и защиту, то можете их не снимать с машины!

Отверните гайку крепления клеммы минус к аккумуляторной батарее (Подробнее смотрите в статье: «Замена аккумулятора на автомобиле», пункт 1)

Примечание!
После скидывания клеммы, снимите модуль зажигания с автомобиля, отвернув шестигранные болты (подробно описано в статье: «Замена модуля зажигания на ВАЗ»!) . Касается 8 клапанных машин, на 16 клапанных модуль не снимаем.

Отверните крышку расширительного бачка и подставьте какую-нибудь ёмкость под пробку сливного отверстия блока цилиндров (указана стрелкой). Снимите ее с помощью накидного ключа, слейте всю жидкость из блока в подставленную ёмкость. Теперь повторите действия для жидкости радиатора системы охлаждения, на нём есть пробка, которую можно отвернуть рукой.

Примечание!
Жидкость из сливного отверстия будет пачкать блок цилиндров. Возьмите тряпочку и насухо вытрите места, куда она попала!

Заверните обе пробки и переберитесь к дроссельному узлу. Вы найдёте шланг, идущий на слив охлаждающей жидкости (см. фото).  Ослабьте хомут на шланге и рукой отсоедините его от штуцера дроссельного узла (штуцер указан стрелкой).

Примечание!
Эта операция поможет избежать воздушные пробки: воздух, попадающий в патрубки не дает уйти жидкости в расширительный бачок, вместо положенного уровня жидкости будет воздух, значит двигатель будет перегреваться. Кстати, из-за пробок печка очень плохо греет!

Заливание

Начните сами или попросите помощника залить в расширительный бачок жидкость, удерживая шланг слива (мы его отсоединили от дроссельного узла). Как из него начнёт вытекать жидкость – подсоедините его на своё место и затяните хорошенько крепёжный хомут.

Примечание!
Продолжайте заливать жидкость пока она не достигнет отметки MAX на бачке. Крепко закрутите крышку бачка, главное не сорвать резьбу – везде соблюдаем меру. Подробнее смотрите в видеоролике ниже, учтите, там не Калина!

Установите снятые ранее детали на свои места, подсоедините аккумулятор, сядьте в автомобиль, заведите его и дождитесь прогрева до рабочей температуры. Услышав включение вентилятора, заглушите автомобиль и посмотрите сколько жидкости в бачке. В случае необходимости доведите уровень до нормы.

Примечание!
Проверьте, не образовалась ли воздушная пробка – включите на прогретой машине печку и проверьте какой воздух из неё идёт. Холодный – вероятнее всего пробка образовалась, горячий – всё нормально, замену жидкости вы произвели правильно. Следите за цветом жидкости. Быстрое изменение цвета говорит о подделке – срочно меняем.

В случае образования пробки прожмите шланги системы охлаждения (на фото показана система охлаждения Калины, каждый шланг вам трогать не нужно, достаточно прощупать самые толстые патрубки) – как правило, помогает. В крайнем случае дайте автомобилю полностью остыть и отверните крышку расширительного бачка, затем заведите и дайте машине поработать несколько минут (примерно 3-4 мин.). Заглушите её, закрутите пробку и повторно проверяйте образование воздухопробок в системе охлаждения.

Дополнительный видеоролик

В видеоролике показан процесс замены жидкости на ВАЗ 2110. На Калине в принципе так же, отличается форма пробки сливного отверстия радиатора. Сливной шланг, подсоединяющейся к дроссельному узлу, на Калине находится ближе к передней части автомобиля, чем на модели 2110 (там ближе к задней).

Сколько стоит расширительный бачок?

Местный городской кодекс Лос-Анджелеса по строительству и безопасности требует наличия расширительного бака при каждой новой установке безбакового водонагревателя. Но что это значит для вашего кошелька? Мы предоставим вам все, что касается расширительных баков, включая их стоимость.

Более 15 лет мы устанавливали проточные водонагреватели в домах в районе Лос-Анджелеса. За это время мы подсчитали, сколько установка расширительного бака обойдется нашим клиентам.

Хотя ответ на вопрос, сколько стоит расширительный бак, прост, мы также познакомим вас с основным фактором, который может увеличить ваши общие инвестиции. Наконец, мы приземлимся на то, почему расширительные баки так важны.

Начнем!



Сколько стоит расширительный бачок?

Расширительные баки бывают двух основных размеров: на два галлона и на пять галлонов. В зависимости от того, какой из них вы выберете, вы можете ожидать цену в 75 или 100 долларов. В эту цену не входит установка, из которой складывается большая часть стоимости.



Что влияет на стоимость расширительного бака?

В отличие от других компонентов безбаковых водонагревателей, расширительные баки относительно просты. На самом деле есть только один расход, о котором нужно беспокоиться, и это установка.

Когда вы планируете установить расширительный бак, вы можете рассчитывать на цену от 500 до 800 долларов США . В эту цену входит и сам расширительный бачок. В зависимости от размера резервуара, который вы выберете, размера и длины ваших труб, количества необходимой медной трубы, запорных и обратных клапанов, цена будет колебаться в этом диапазоне.

Так как расширительные баки по умолчанию не поставляются с безбаковыми водонагревателями, вы можете рассчитывать на эти дополнительные расходы. Некоторые компании предлагают пакеты установки премиум-класса, включающие расширительный бак и очистку воды.



Почему важны расширительные баки?

Можно подумать, что расширительные баки не так важны, если они не продаются вместе с самим водонагревателем. Однако верно и обратное.

Расширительные баки предотвращают серьезные повреждения водонагревателя и водопроводной системы . Поскольку ваша семья использует горячую воду, ваш проточный водонагреватель постоянно нагревает воду. Когда вы прекращаете использовать эту горячую воду, она оставляет избыточное тепло и давление в безрезервуарном водонагревателе, вызывая тепловое расширение.

Чтобы сбросить это тепло и давление, избыточная вода и давление поступают в расширительный бак. Это предотвращает протечки и другие виды повреждений, вызванных тепловым расширением под нагрузкой на ваши трубы. Это может сэкономить вам сотни на ремонте в будущем.



Готовы установить расширительный бак?

Мы рассмотрели, сколько стоят расширительные баки с установкой и без и зачем они нужны. К настоящему времени вы лучше представляете, чего ожидать, прежде чем отправиться на первую консультацию по безбаковому водонагревателю. Вы сможете ориентироваться в процессе установки, не теряясь и не выбиваясь из равновесия из-за неожиданных затрат.

Monkey Wrench Сантехника, отопление и воздух установили множество расширительных баков по всему округу Лос-Анджелес, и хотя они могут быть обязательными для штата, расширительные баки также в конечном итоге экономят домовладельцам сотни долларов на ненужном ремонте. Итак, если вы хотите привести свой дом в соответствие с нормами перед проверкой или просто хотите получить дополнительное спокойствие, мы можем протянуть руку помощи.

Позвоните нам по телефону (310) 853-8690 или посетите нашу страницу безрезервуарного водонагревателя, чтобы записаться на консультацию.

Если вы только начинаете свои исследования, лучше всего ознакомиться со стоимостью безбакового водонагревателя. Это поможет вам лучше понять, сколько будет стоить полная установка, будь то базовая или премиальная работа.



Как установить расширительный бак водонагревателя

К

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в области коммерческого, нового бытового водопровода, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 15.06.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Расширительный бак водонагревателя — это предохранительное устройство, которое защищает трубы и арматуру в водопроводных системах, оснащенных предохранительным клапаном или обратным клапаном.

Установка расширительного бака может потребоваться в соответствии с вашими местными строительными нормами при установке нового водонагревателя, или это может быть проект модернизации, установленный для дополнительной защиты существующего водонагревателя.

Проект включает врезку в трубу подачи холодной воды над водонагревателем и установку небольшого резервуара, наполненного воздухом, который служит расширительной камерой для приема воды, увеличивающейся в объеме по мере нагревания. Это относительно сложный проект «сделай сам», за который не стоит браться, если у вас нет опыта работы с сантехникой. Начинающие домашние мастера могут захотеть, чтобы эту работу сделал профессиональный сантехник, но более опытные домашние мастера обычно могут выполнить эту работу за полдня.

Как работает расширительный бак

Расширительный бак может помочь вашему водонагревателю прослужить дольше, а в некоторых случаях он может даже потребоваться. Вода расширяется при нагревании, и без расширительного бака, прикрепленного к водонагревателю, закрытая водопроводная система может повредиться от этого теплового расширения.

Например, когда вода нагревается от температуры 50 до 120 градусов по Фаренгейту, объем увеличивается примерно на 2 процента. Расширительный бак обеспечивает пространство для этой расширяющейся воды, тем самым снижая давление на бак водонагревателя, а также на трубы и арматуру.

Расширительный бак наиболее важен в закрытых водопроводных системах, где какой-либо клапан ограничения давления или обратный клапан предотвращает попадание расширяющейся воды в городской водопровод. Внутри расширительного бака находится гибкая резиновая диафрагма, которая делит бак на две секции, одна из которых принимает расширительную воду по мере ее нагрева, а другая обеспечивает воздушную камеру, в которой создается небольшое давление, когда в нее расширяется диафрагма.

Расширительный бак может быть обязательным

Поскольку для установки водонагревателя обычно требуется разрешение на водопровод, вы узнаете о любых требованиях к расширительному баку при подаче заявки на получение разрешения на установку водонагревателя. Расширительный бак обычно не требуется, если в системе нет клапана ограничения давления или обратного клапана, который держит систему закрытой. Но если в вашей системе есть какой-либо ограничительный клапан, рекомендуется установить расширительный бак, даже если это не требуется местными нормами.

Наконечник

В описанной здесь установке используются существующие медные трубки и придерживаются общих рекомендаций. Ваша установка может отличаться в зависимости от размера труб в вашей ситуации и других факторов; если вы не уверены, как действовать в любой момент, позвоните профессионалу.

Необходимые инструменты и материалы

• Терморасширительный бак
• Штуцер диэлектрического водонагревателя
• Трубный ключ или плоскогубцы для блокировки канала
• (2) 3/4-дюймовые медные штуцеры с внутренней резьбой
• Лента для герметизации труб
• Медный тройник 3/4 дюйма
• Медная труба 3/4 дюйма
• Дополнительные медные фитинги 3/4 дюйма (при необходимости)
• Сантехническое оборудование для пайки (при необходимости)
• Медные гибкие трубы (при необходимости)

Ель / Кевин Норрис

Инструкции (установка нового водонагревателя)

Расширительный бак, как правило, устанавливается непосредственно над водонагревателем с помощью тройника, вмонтированного в трубу подвода холодной воды. Расширительный бак обычно устанавливается вертикально, хотя допустима установка его и горизонтально, если это необходимо из-за нехватки места. Сантехнические фитинги, которые вам понадобятся, зависят от типа имеющихся у вас водопроводных труб и ориентации расширительного бака, но чаще всего соединения выполняются с помощью медных труб и фитингов. Сам расширительный бак обычно имеет резьбовой фитинг 1/2 дюйма или 3/4 дюйма, который соединяется с трубой холодной воды с помощью тройника и коротких отрезков или труб с резьбой или паянных труб.

1. Присоедините диэлектрический штуцер

   После того, как водонагреватель будет правильно расположен, прикрепите диэлектрическую муфту к порту входа холодной воды. Оберните резьбу штуцера лентой для герметизации труб, затем вкрутите ее во входное отверстие холодной воды на водонагревателе с помощью трубного ключа или пассатижей.

   Ель / Кевин Норрис

2. Подсоедините медный переходник

   Оберните несколько петель лентой для герметизации труб вокруг верхней резьбы соединения, затем наденьте на соединение медный переходник с внутренней резьбой.

   Ель / Кевин Норрис

3. Затяните адаптер

   Надежно затяните медный переходник с помощью трубного ключа или пассатижей.

   Ель / Кевин Норрис

4. Присоедините тройник

   Установите короткий отрезок медной трубы и тройник на переходник на диэлектрическом штуцере водонагревателя. Обычно тройник должен быть примерно на один фут выше водонагревателя, чтобы обеспечить достаточный зазор для расширительного бака. Большинство сантехников выполняют эти соединения с помощью пайки, но их также можно выполнить с помощью вставных соединений (иногда называемых «укусом акулы»).

   Ель / Кевин Норрис

5. Подсоединение трубы расширительного бака

   Используя пайку или вставные соединения, прикрепите короткий отрезок горизонтальной медной трубы к боковому отверстию на тройнике. Длина этой медной трубы будет зависеть от доступного места, но лучше сделать ее как можно короче — не более 6 дюймов или около того.

   На конце горизонтальной трубы прикрепите переходник с внутренней резьбой, используя пайку методом пайки или запрессовку.

   Наконечник

   По возможности лучше работать с латунными фитингами и латунными ниппелями. Вес, переносимый расширительным бачком, лучше выдерживается латунью, чем медью. Всегда лучше обеспечить опору трубы с помощью подвески с вилкой из балки.

   Ель / Кевин Норрис

6. Подсоедините расширительный бачок

   Оберните уплотнительную ленту вокруг резьбового штуцера на расширительном бачке, затем накрутите ее на резьбовой переходник на горизонтальной трубе. Обычно достаточно затянуть вручную; старайтесь не затягивать слишком сильно, так как это может привести к повреждению труб или фитингов.

   Совет

   Рассмотрите возможность установки дополнительного клапана перед расширительным бачком, который позволит вам изолировать бачок от системы для легкой замены при необходимости.

   Ель / Кевин Норрис

7. Завершить установку

   Завершите установку, соединив верхний выход на тройнике с трубой подачи холодной воды, используя любые необходимые трубы и фитинги. Многие сантехники выполняют это соединение с помощью медной гибкой линии, а не жестких труб.

   Также завершите соединения трубы горячей воды с водонагревателем, затем включите водонагреватель, откройте водяные клапаны и проверьте работу, ища утечки.

   Ель / Кевин Норрис

Варианты существующего водонагревателя

При добавлении расширительного бака к существующему водонагревателю основная проблема заключается в том, чтобы найти для него место. Пространства может стать немного тесно, и вам, возможно, придется использовать различные трубы и фитинги, чтобы найти место для расширительного бака. Часто это будет означать замену медной гибкой линии на более короткую или длинную, а иногда и добавление дополнительных колен и труб к трубе холодной воды. При необходимости расширительный бак можно установить на расстоянии одного-двух футов от водонагревателя, при условии, что он правильно вставлен в линию холодной воды. Большинство профессиональных сантехников предпочитают заменять диэлектрический штуцер новым, когда к существующему водонагревателю добавляется расширительный бак.
