Как выставить зажигание на 406 двигателе и установка меток

Многие новички при разборе двигателя или выставлении меток задают вопрос о том, как выставляют зажигание опытные механики на 406 двигателе. Чтобы мотор нормально работал, требуется внимательное отношение к выставлению зажигания и меток. Потому что при допущенной небольшой ошибке силовой агрегат может заклинить.

Содержание

  1. Как выставить зажигание на ЗМЗ 406 инжектор
  2. Установка зажигания 406 двигателя автомобиля
  3. Коленвал двигателя ЗМЗ 406
  4. Установка зажигания 406 двигателя
  5. Установка фаз ГРМ ЗМЗ
  6. Истинная ВМТ ЗМЗ 406
  7. Заключение

Как выставить зажигание на ЗМЗ 406 инжектор

Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.

Работа мотора состоит из следующих процессов (их называют фазами):

  1. Ввод смеси горючего в камеру сгорания.
  2. Сжатие смеси.
  3. Ход поршня сверху вниз.
  4. Выход выхлопного газа.

Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.

О том, как провести установку в следующем блоке.

Установка зажигания 406 двигателя автомобиля

Установка меток зажигания на двигателе проводится следующим образом:

  1. Берут головку на 12 и откручивают крышку ГБЦ. Ее держат всего четыре болта. Те болты, которые находятся снизу, укорочены.
  2. Демонтируют эту крышку. Не забывают про уплотнительную прокладку.
  3. Одевают головку под номером 36 и вставляют в шкив болта коленчатого вала. Затем его крутят. Кручение производится по часовой стрелке.
  4.  Коленвал выставляют таким образом, чтобы совпадал с положением ВМТ такта сжатия первого цилиндра.
  5. Отметина на шкиве коленчатого вала должна находится ровно напротив выступа передней крышки ГБЦ.

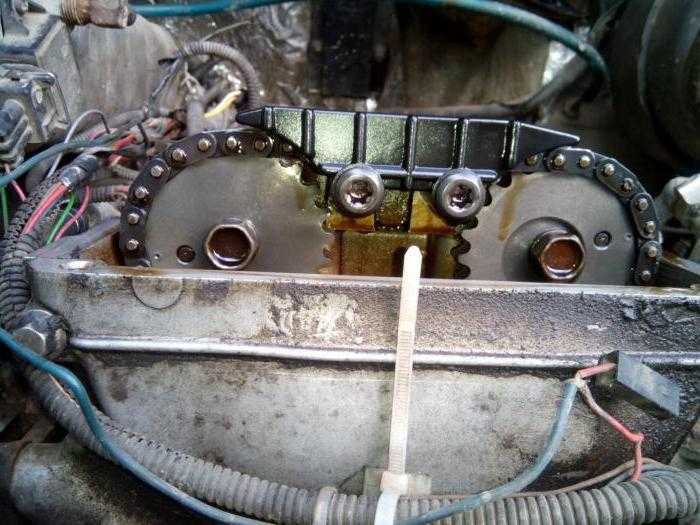

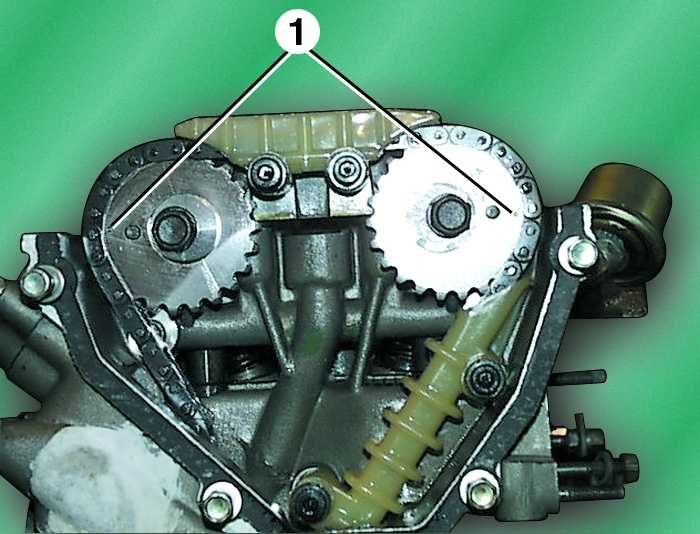

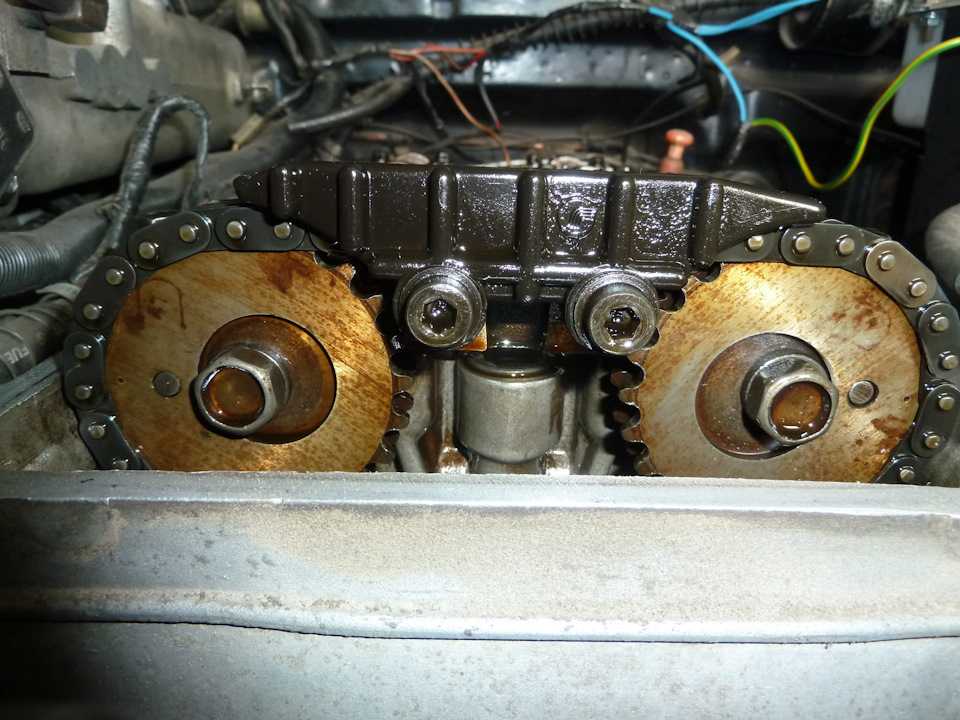

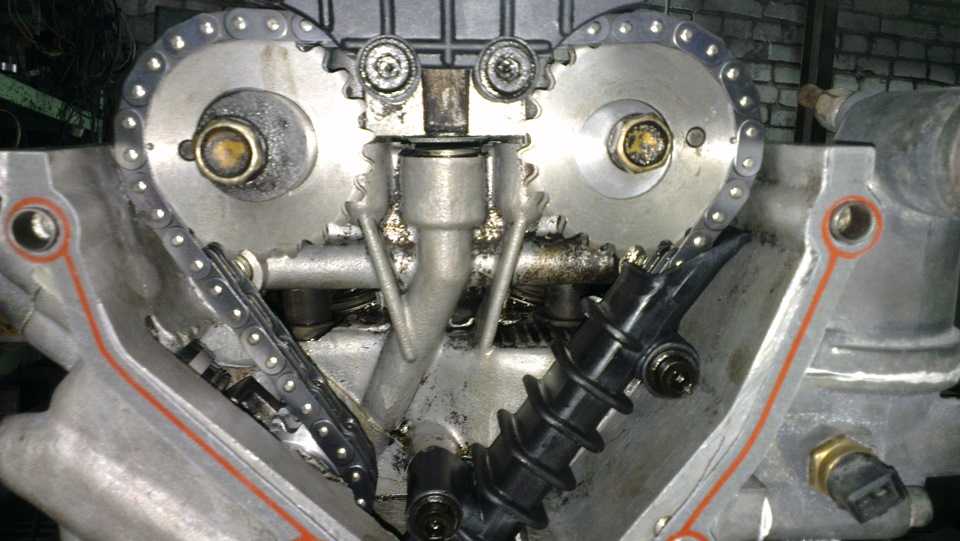

  6. Риски на звездочках распределительных валов не должны смотреть друг на друга.

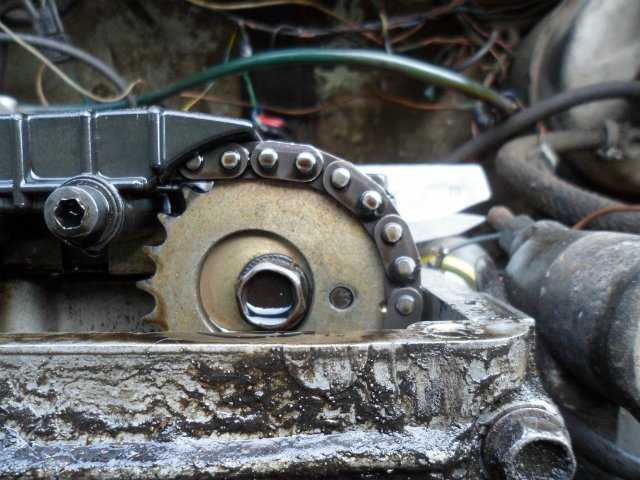

  7. Риски звездочек располагают на уровне верхней кромки ГБЦ.
  8. После того как эти метки выставлены, коленвал крутить не нужно.
  9. Демонтируют натяжитель верхнего ремня.
  10. Откручивают два крепежа и снимают успокоитель.
  11. Переходят к нижнему натяжителю и успокоителю. Динамометрическим ключом ослабляют натяжение и снимают натяжитель и успокоитель.
  12. Откручивают болт крепежа звездочки, а потом ее снимают.
  13. То же самое делают со звездочкой впускных валов.
  14. Демонтируют крышку распедвала.

Внимание! Опытные механики рекомендуют проводить эту процедуру только в том случае, если есть опыт разбора двигателя. Если нет опыта или автовладелец плохо представляет себе конструкцию силового агрегата, то лучше отдать мотор в сервис-центр на установку зажигания.

Коленвал двигателя ЗМЗ 406

Коленчатый вал мотора нужен для преобразования усилий агрегата в крутящий момент. Поэтому важно при разборе и замене цепи, выставлении меток зажигания, обратить внимание на целостность устройства. Износ коленвала, разрушение или даже небольшой изгиб могут серьезно навредить работе двигателе в будущем.

На нем могут образовываться трещины от усталости металла или некачественного материала из которого он изготовлен. Коленвалы бывают двух видов: чугунные и стальные. Чугунные коленчатые валы разрушают от перегрева двигателя в два раза чаще, чем стальные.

Внимание! Сломанные коленчатые валы ремонту или восстановлению не подлежат. Однако, если наблюдается износ только посадочных мест, то возможно при помощи электрохимической обработки или наплавки поверхностей, продлить жизнь коленвалу.

Установка зажигания 406 двигателя

Теперь поговорим о том, как установить метки зажигания на двигателе Газели. Процедура будет выглядеть так:

  1. Демонтировать крышку.
  2. Извлечь вкладыши из пластмассы. Они нужны для ограничения движения по оси распредвалов.
  3. Ослабить крепежи крышек каждого вала в отдельности.
  4. Когда пружины распределительных валов не будут поджимать вал, то следует открутить болты до конца.
  5. Демонтировать крышки и удалить сами валы.
  6. Штифты рекомендуется перепрессовать.
  7. Затем устанавливают каждую крышку по отдельности.
  8. На крышках выбиты цифры. Располагать выбитые числа нужно так, чтобы они были повернуты к наружной стороне головки.
  9. Затянуть болты крепления крышек с силой от 19 до 23 Нм. Работу проводить только динамометрическим ключом.
  10. Повернуть коленвал в такое положение, чтобы штифты располагались напротив кромки ГБЦ.
  11. Далее необходимо выставить нижний успокоитель.
  12. Монтировать вторую звездочку.
  13. Если метки на шкиве коленвала и звездочках не совпадают, то заново разбирают конструкцию и собирают ГРМ по-новому с правильно выставленными звездочками.

А теперь поговорим о том, как правильно проводить установку фаз. Правильное выставление фаз на двигателе с карбюратором ЗМЗ 406 можно было выполнить без транспортира. На моторах с инжектором такое не прокатывает.

Установка фаз ГРМ ЗМЗ

На двигателях иностранных машин, чтобы выставить метки, не требуется прикладывать особые усилия или думать. Нужно просто покрутить коленвал и все на этом. На ЗМЗ 406 же, чтобы правильно выставить метки нужно уметь различать, где находятся виртуальная и истинная метки.

Выставление зажигания ЗМЗ 406 нужно понимать следующее, чтобы правильно выставить фазы:

  1. Внимательно осматривать место, где находятся метки. На ЗМЗ 406 от Волги метки хорошо видны. А вот на УАЗ-ах с ЗМЗ 406 их можно увидеть только с одной точки. И то это могут сделать опытные механики, которые занимались сборкой и разборкой моторов в течение десятилетий.
  2. Демпфер коленчатого вала состоит из двух половинок, которые соединены резиновой прокладкой. На нем может быть смещение виртуальной метки от истинной на один, а то и два зубу. Если вам попался двигатель на котором такое смещение равно всего лишь половине зуба, то значит вам попался удачный движок.

А теперь поговорим о том, как найти истинную ВМТ в подобных условиях.

Истинная ВМТ ЗМЗ 406

Чтобы найти истинную ВМТ на ЗМЗ 406, нужно сделать так:

  1. Вкрутить трубку в первый, либо четвертый цилиндры.
  2. Внутри трубы должна быть пропущена спица с индикатором похожим на часовой.

Теперь метку ВМТ можно выставить до 0,01 мм. Чтобы не забыть про нее и не мучиться в будущем, ее нужно выделить белым маркером.

Но это народная приспособа. У опытных механиков есть специальный индикатор. Поэтому лучше всего обращаться в сервис-центр.

Заключение

Теперь вы знаете, как выставить метки зажигания на 406 двигателе. Если совсем нет опыта, то обращайтесь к опытным механикам. Помните, что правильно выставленные метки – это залог здоровья двигателя.

Замена цепи ГРМ на «Ниве» 21214 с инжекторным двигателем

Главная Статьи Замена цепи ГРМ на «Ниве» 21214 с инжекторным двигателем

Исправность газораспределительного механизма влияет на работу всех систем автомобиля, поэтому значение данного узла нельзя недооценивать. Замена цепи ГРМ – процесс достаточно непростой. Однако при условии строгого соблюдения инструкции и при наличии терпения выполнить эту работу под силу любому автолюбителю.

Цепной привод обладает значительными преимуществами, если сравнивать его с ременной передачей:

  • надежность – ремень может порваться, а с цепью это случается очень редко. В большинстве случаев она просто растягивается;
  • продолжительный срок службы – и, как следствие этого, более редкая замена цепи.

Тем не менее, даже долговечный и надежный цепной привод подвержен износу. При определенном пробеге его приходится менять на новый. Выполняя работы самостоятельно, важно соблюдать технику безопасности и правильно выставлять метки.


Когда менять цепной привод ГРМ?

Автопроизводитель не дает строгих рекомендаций, при каких пробегах нужно производить замену цепи ГРМ на автомобиле «Нива». По мнению специалистов, необходимость в ремонте возникает не раньше чем через 100 тыс. км. При этом очень важно периодически выполнять диагностику цепной передачи.

Со временем цепь может ослабнуть. На эту проблему укажет характерный звук, который будет издавать работающий мотор. При обнаружении неполадки цепь можно попробовать подтянуть. Если обычным способом не получится сделать это, значит, привод пора менять. Еще один признак неисправности – метка на шестерне распределительного вала не совпадает с отметкой на корпусе подшипников. Также замена цепи производится, если на ней появились трещины или сколы.

Все указанные признаки говорят о том, что привод отслужил положенный ему срок. Можно обратиться в сервисный центр и доверить ремонт профессионалам. А можно и попробовать произвести замену цепи самостоятельно. Последний вариант не только более экономичный, но и позволяет получить ценный опыт.

Итак, вы решили произвести замену самостоятельно. Что делать дальше?

  • Во-первых, отправляйтесь в магазин и купите там новый цепной привод или закажите деталь через интернет. Как проверить качество узла? Цепь нужно положить плашмя на ладонь – если провисание превысит 10 мм, значит, от покупки лучше отказаться.
  • Во-вторых, купите натяжитель, комплект сальников, успокоители и набор прокладок.
  • В-третьих, подготовьте инструменты, которые пригодятся в работе.

И можно приступать к ремонту.


Порядок замены цепной передачи

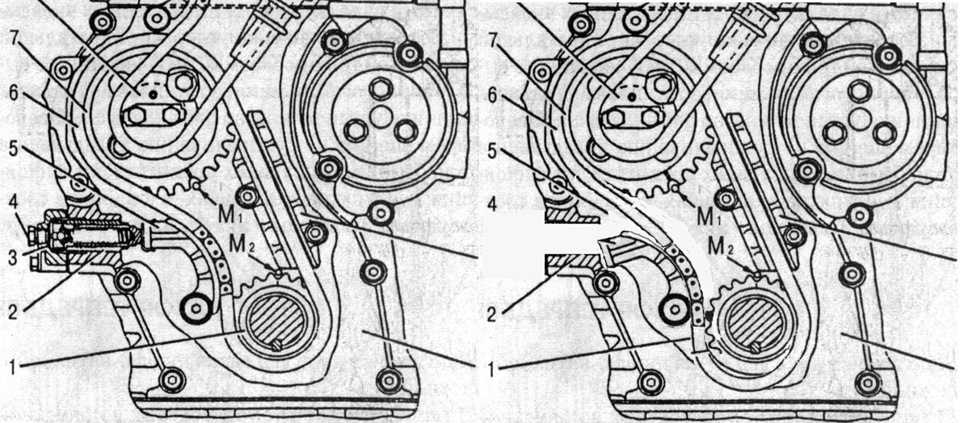

  1. Установите машину на ровную площадку. Откройте капот, отсоедините аккумулятор. Снимите воздушный фильтр, отключите и отодвиньте трос воздушной заслонки. Отсоедините патрубок и все электрические приводы.
  2. Снимите вентилятор и валик помпы. Демонтируйте ремень генератора и тщательно осмотрите его – на поверхности не должно быть глубоких трещин и прочих повреждений. При наличии дефектов требуется заменить его на новый.
  3. Снимите защиту поддона, тщательно очистите его крышку. Открутите пробку клапанов, отверните винт звездочки распредвала. Открутите гайку храповика с помощью гаечного ключа.


  4. Теперь начините прокручивать коленвал до того момента, как полностью совпадут метки на нем и на кожухе мотора. Также нужно, чтобы совпали метки на корпусе подшипников и звездочках распределительного вала.


  5. Снимите закрывающий мотор кожух. Для этого нужно выкрутить несколько болтов и демонтировать успокоитель.
  6. Отверните винт крепления масляного насоса. Вынимать его нет необходимости – нужно лишь ослабить и оставить на месте.


  7. Теперь можно перейти к демонтажу механизма натяжных элементов. Извлеките магистраль ММ, снимите датчик давления, а затем и сам натяжитель.
  8. Выверните винт на шестерне распределительного вала и снимите шестерню. После этого снимите цепь ГРМ.

    На этом процесс разбора завершен. Теперь нужно собрать механизм.

  9. Возьмите новые сальники и установите их на места старых. Сначала меняется сальник коленвала. После удаления старого компонента установочное место нужно очистить от загрязнений. Новый сальник желательно смазать моторной жидкостью.
  10. Новую цепь также смажьте. После этого наденьте привод на шестерню коленчатого вала, масляного насоса и распредвала. Строго соблюдайте именно эту последовательность. В процессе натяжки цепи следите, чтобы не было нарушено совпадение меток.


  11. Установите натяжитель, тщательно заверните гайки крепления. Закрутите винты на звездочках. И снова проверьте совпадение меток. Для этого проверните коленвал вправо, как уже делали ранее.
  12. Поставьте на место ремень генератора – старый (если он в исправном состоянии) или новый.
  13. Смажьте прокладку, которую будете устанавливать на головку блока цилиндров, и поместите ее на место. Не забудьте удалить следы старого расходника с посадочного места.
  14. Верните на свое место головку блока цилиндров и тщательно закрутите все крепежи. Поставьте обратно остальные детали.

После завершения ремонта проверьте работу механизма. Для этого запустите мотор и послушайте, как он будет работать. На слух можно определить, все ли сделано правильно или допущены ошибки. Если звук будет шуршащим, привычным, значит автомобиль исправен. При наличии скрежета процедуру нужно повторить, чтобы понять, что сделано не так.
