Лада Приора — проверка ремня привода агрегатов — журнал За рулем

На автомобиле Лада Приора с кондиционером ремень служит для привода генератора и компрессора кондиционера. Проверить его состояние и при необходимости заменить поможет наша пошаговая инструкция.

В соответствии с регламентом технического обслуживания проверку состояния ремня проводим через каждые 15 тыс. км пробега, а заменяем по необходимости.

Для проверки состояния ремня снимаем правый грязезащитный щиток. Выполнение этой операции описано в статье «Проверка и замена ремня генератора Lada Priora».

Снимок441

Сни

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень по всей длине.

На ремне не должно быть трещин, разрывов, отслоений резины от тканевой основы. Дефектный ремень заменяем.

Сн9шимо

Для проверки натяжения ремня, взявшись пальцами за ремень посередине между натяжным роликом и шкивом генератора, поворачиваем ремень.

Ремень не должен поворачиваться более чем на 90°. В противном случае необходимо отрегулировать натяжение ремня. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставляем в отверстия натяжного ролика специальный ключ в виде двух стержней диаметром 4 мм, приваренных к основанию ключа (расстояние между стержнями — 18 мм). Можно использовать ключ от натяжного ролика ремня привода ГРМ старого образца, устанавливаемого на все переднеприводные автомобили ВАЗ. При отсутствии специального ключа можно вставить в отверстия натяжного ролика два штифта (винта) диаметром 4 мм. Стержнем отвертки, расположенным между штифтами, поворачиваем ролик.

Сн9шимо4

Для натяжения ремня накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика и специальным ключом поворачиваем ролик против часовой стрелки.

Отрегулировав натяжение ремня, затягиваем болт крепления натяжного ролика моментом 34–41 Н·м.

Для замены ремня подставляем под поддон картера через деревянный брусок регулируемый упор.

Сн9шимо44

Накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика.

Сн9шимо442

Снимаем ремень с натяжного ролика.

Сн9шимо4424

Высокой головкой «на 17» отворачиваем гайку крепления правой опоры силового агрегата к кронштейну двигателя.

Сн9шимо44244

Головкой Е-10 отворачиваем два винта крепления опоры к кронштейну, приваренному к правому лонжерону.

Поворачиваем опору против часовой стрелки.

Сн9шимо442442

Приподняв двигатель регулируемым упором, проводим ремень между опорой и кронштейном опоры.

Сн9шимо4424424

Сняв ремень со шкивов привода вспомогательных агрегатов, генератора и компрессора кондиционера, вынимаем ремень из моторного отсека.

Сн9шимо44244241

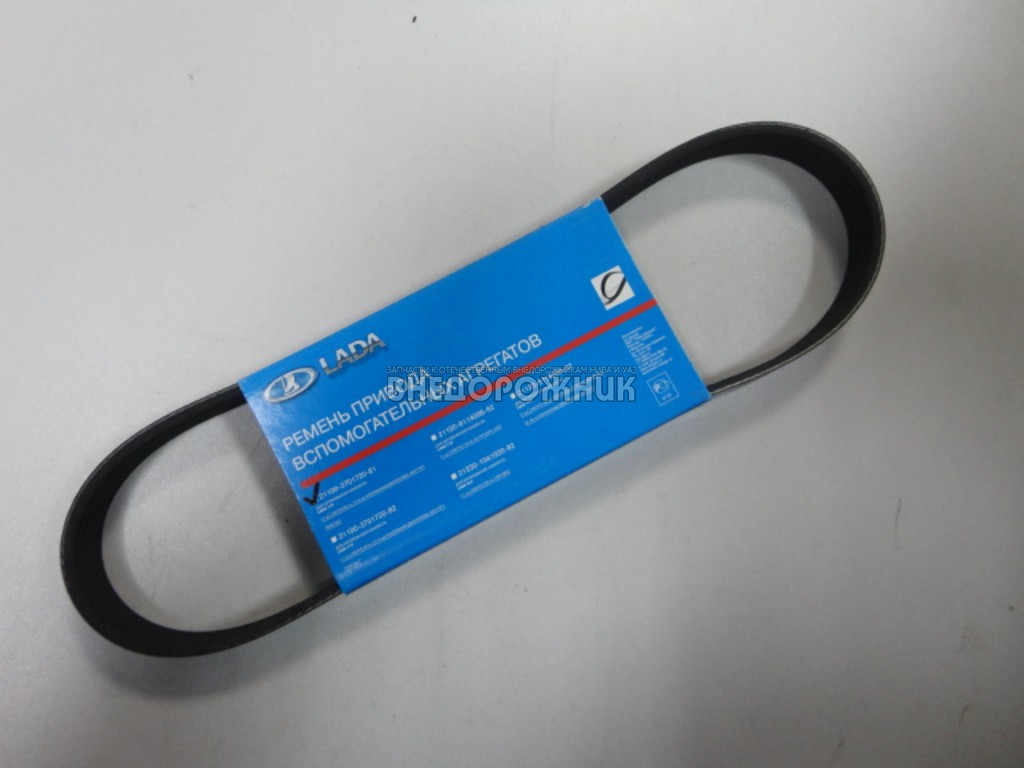

Маркировка ремня (шестиклиновой, длиной 1115 мм).

Сн9шимо442442411

Для замены натяжного ролика полностью отворачиваем болт его крепления и снимаем натяжной ролик.

Устанавливаем натяжной ролик и ремень привода вспомогательных агрегатов в обратной последовательности. После установки регулируем натяжение ремня (см. выше).

Замена ремня ГРМ на приоре 8 и 16 клапанов с видео, как выставить метки в соответствии со схемой и заменить ролики

Автор Константин Костин На чтение 4 мин. Просмотров 763 Опубликовано 01.02.2016

Газораспределительный механизм обеспечивает наполнение цилиндров двигателя внутреннего сгорания горючей смесью с оптимальным соотношением топлива и воздуха. Также ГРМ отвечает за выпуск отработанных газов в четвёртом такте работы двигателя. Согласно статистическим данным, замена ремня считается одной из самых востребованных услуг, предоставляемых в автосервисах. Однако указанную процедуру каждый автомобилист, в том числе владелец Приоры, может осуществить самостоятельно. Собственно, газораспределительный механизм является одним из основных узлов силового агрегата.

Назначение ремня ГРМ

Как правило, автомобили оснащаются цепным либо ременным приводом ГРМ, причём второй в силу своей дешевизны завоёвывает всё большую популярность. Привод газораспределительного механизма независимо от типа всегда выполняет одну и ту же функцию: синхронизирует вращение распределительного вала (или нескольких распредвалов) с вращением коленчатого вала двигателя. Только во время вращения распредвала отработанные газы выводятся из цилиндров и заменяются свежей топливовоздушной смесью. Логично предположить, что при обрыве ремня ГРМ нормальная работа мотора прекратится, нормальный цикл работы прервётся.

Причины и последствия обрыва привода механизма газораспределения

Причины могут крыться в следующем:

Несвоевременная замена износившегося привода.
Заклинило натяжитель ремня или ролик.
Естественное «старение» материала ремня.
Попадание масла на поверхность привода.
Исходное низкое качество привода.
Дефекты в виде трещин, появляющиеся в ходе эксплуатации.
Климатические условия.
Заводской брак.

Последствия обрыва:

Повреждение клапанов.
Выход из строя поршней и головки блока цилиндров.
Остановка распределительного и коленчатого валов.

Признаки, когда необходимо менять на Приоре

Стартер крутит, но двигатель не заводится.
Пробег автомобиля превышает 100 000 километров.
Наличие на поверхности ремня трещин.
Износ натяжных и обводных роликов.
Металлический стук из моторного отсека при работающем двигателе.

Как поменять шаг за шагом: демонтаж, работа с роликами ГРМ и метками

Чтобы определиться с тем, когда, через сколько времени и как менять ремень ГРМ, предлагаем инструкцию по 8- и 16-клапанным механизмам.

Инструменты

Для осуществления замены ремня газораспределительного механизма нужны следующие инструменты:

Шестигранный ключ на 5 мм.
Ключи гаечные на 17 и на 15.
Линейка.
Отвёртка.

Ключ для снятия натяжного ролика.

Как заменить: алгоритм

Отключение минусовой клеммы аккумулятора.
Прежде чем разбирать механизм газораспределения, нужно снять минусовой провод с бортового аккумулятора
Демонтаж приводного ремня генератора.
Демонтаж приводного ремня генератора
Установка поршня первого цилиндра в верхнюю мёртвую точку.
Поршень первого цилиндра должен быть установлен в положение верхней мёртвой точки для правильной настройки фаз газораспределения
Снятие пластиковой крышки с привода ГРМ.
Снятие крышки механизма газораспределения Лада Приора
Ослабление натяжного ролика приводного ремня.
Приводной ремень начинают снимать после ослабления натяжного ролика
Снятие ремня со шкива водяного насоса. Снимаем ремень со шкива помпы
7. Демонтаж шкива коленвала и окончательное снятие ремня ГРМ.

Ключом на 17 откручивается шкив коленчатого вала. После этого ремень ГРМ окончательно снимается

Обратите внимание, что шкивы коленчатого и распределительного валов перед натяжкой нового ремня должны быть выставлены по специальным меткам, нанесённым на шкивы и заднюю крышку газораспределительного механизма.

Вот как должны располагаться метки на распределительном и коленчатом валах:

Метка распределительного вала на восьмиклапанном двигателе Лада ПриораМетка на шкиве коленчатого вала показывает, в какое положение нужно его выставить для правильной натяжки ремня

Также ремень ГРМ должен иметь определённую натяжку, она регулируется положением натяжного ролика, который вы снимали в начале работ. Для регулировки нужен специальный ключ.

Отличия в механизмах с 8 и 16 клапанами, схема работы

Работа на 16-клапанном моторе принципиально не отличается от таковой на 8-клапанном. Его газораспределительная система имеет два распределительных вала и дополнительный ролик, удерживающий ремень ГРМ, который в 16-калапанном двигателе имеет чуть большую длину. Поэтому при натяжке ремня нужно следить за положением не двух шкивов, а трёх. На каждом из них для этого нанесены метки, как и в 8-клапанной системе.

Для наглядности можно использовать предоставленную ниже схему. Используя её, будет легче заменить ремень ГРМ на 16-клапанном моторе.

Схема ремня ГРМ 16-клапанного двигателя Лада Приора

Инструкции на видео

Работа с 16-клапанным мотором

Замена привода на 8-клапанном движке

Автомеханики рекомендуют проводить плановый технический осмотр ремня ГРМ Лада Приора каждый месяц. Эту деталь необходимо поменять при появлении трещин, потёртостей, порезов и прочих дефектов. Замена ремня генератора на Приоре проводится при появлении высокочастотного свиста в результате включения электрических приборов.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность. Оцените статью: Поделитесь с друзьями!

Замена ремня ГРМ на Лада Приора 16 клапанов

Ремень газораспределительного механизма синхронизирует взаимное вращение коленчатого вала и распредвалов. Без обеспечения этого процесса невозможна работа двигателя в принципе. Поэтому к процедуре и срокам замены ремня следует подходить ответственно.

Плановая и внеплановая замена ремня ГРМ

В процессе эксплуатации ремень ГРМ растягивается и теряет прочность. При достижении критического износа он может порваться или сместиться относительно правильного положения зубцов шестерен распредвалов. Из-за особенностей 16-клапанника Приоры, это чревато встречей клапанов с цилиндрами и последующим дорогостоящим ремонтом.

Замена ремня грм приора 16 клапанов

Согласно инструкции по сервисному обслуживанию замена ремня производится при пробеге 45000 км. Однако при проведении плановых ТО необходимо осматривать ремень ГРМ для диагностики преждевременного износа. Причины, по которым производится внеплановая замена:

трещины, расслоение резины или появление волн на внешней поверхности ремня;
повреждение зубцов, складки и трещины на внутренней поверхности;
повреждения торцевой поверхности – разлохмачивание, расслоение;
следы технических жидкостей на любой поверхности ремня;
ослабление или чрезмерное натяжение ремня (длительная работа излишне натянутого ремня приводит к микро разрывам структуры).

Процедура замены ремня ГРМ на 16-ти клапанном моторе

Для правильного выполнения работ применяется следующий инструмент:

торцевики на 10, 15, 17;
ключи накидные и рожковые на 10, 17;
плоская отвертка;
спецключ для натяжения ролика ГРМ;
плоскогубцы для демонтажа стопорных колец (вместо спецключа).

Схема ремня ГРМ, роликов и меток

Снятие старого ремня

Снимаем пластиковый защитный щиток. Открываем смотровое отверстие картера сцепления и выставляем метку маховика. Все метки, включая шестерни распредвалов, устанавливаются в верхнее положение. Для этого крутим коленчатый вал головкой на 17.
Есть и другой способ провернуть коленвал. Приподнять домкратом одно их ведущих колес и включить первую передачу. Проворачиваем колесо до правильной установки меток.

Затем помощник фиксирует маховик, заблокировав плоской отверткой его зубья. Откручиваем болт шкива генератора, снимаем его вместе с приводным ремнем. Головкой на 15 отдаем болт крепления натяжного ролика и ослабляем натяжение ремня ГРМ. Снимаем ремень с зубчатых шкивов.

Во время всей операции следим за тем, чтобы не сбились метки.

Замена натяжного и приводного роликов

Согласно сервисной инструкции, одновременно с ремнем ГРМ меняются ролики. При установке на резьбу наносится фиксирующий состав. Опорный ролик закручивается до фиксации резьбы, натяжной лишь наживляется.

Установка нового ремня

Проверяем правильность установки всех меток. Затем надеваем ремень в строгой последовательности. Сначала накидываем его на коленчатый вал снизу вверх. Удерживая натяжение обеими руками, заводим ремень на шкив водяной помпы. После чего одновременно укладываем на ролики натяжения. Растянув ремень вверх и в стороны, аккуратно надеваем на шестерни распределительных валов.

Выставляем метки ремня ГРМ в верхнее положение

Во время установки ремня напарник контролирует положение меток. В случае смещения хотя бы одной – ремень снимается, и процедура установки повторяется.

Натяжение ремня ГРМ

Специальным ключом или щипцами для снятия стопорных колец проворачиваем натяжной ролик, усиливая натяжение ремня. Для этого в ролике предусмотрены специальные пазы. Натягиваем ремень до совпадения меток на ролике (выточка на обойме и выступ на втулке).

Окончательно затягиваем болт натяжного ролика. После чего, для проверки правильности установки меток, необходимо вручную минимум два раза провернуть коленчатый вал. Процедуру установки следует повторять до полного совмещения меток.
Если метки не совпадут хотя бы на один зуб шестерни – деформация клапанов обеспечена. Поэтому при проверке следует быть особенно внимательным. Также необходимо еще раз убедиться в совмещении меток на натяжном ролике.

После совмещения всех меток проверяем натяжение ремня ГРМ. Динамометром прикладываем усилие 100 Н, замеряем прогиб микрометром. Величина прогиба должна быть в пределах 5,2-5,6 мм.

Осматриваем ремень и шестерни на предмет отсутствия грязи и крепежных элементов. Очищаем щеткой все поверхности в районе ремня перед тем, как закроем крышку. Не забываем установить заглушку в смотровое окно картера сцепления.
Аккуратно устанавливаем шкив приводного ремня генератора. Натягиваем его ремень, стараясь не зацепить привод ГРМ. Закручиваем крышку, заводим двигатель.

Все работы по замене ремня ГРМ можно произвести самостоятельно. Однако если вы сомневаетесь в своей квалификации – обращайтесь в сервис.

Вопросы и ответы:

Как часто нужно менять ремень ГРМ на Приоре? В поршнях приоровского мотора нет аварийных ниш. При обрыве ремня ГРМ клапаны неизбежно встретятся с поршнем. Чтобы избежать этого, ремень нужно проверять или менять через 40-50 тыс.км.
Какой фирмы выбрать ремень ГРМ на приору? Базовым вариантом для Приоры является ремень Gates. Что касается роликов, то по сравнению с заводскими лучше ходят Marel KIT Magnum. В некоторых случаях они требуют добавления смазки.

Натяжной ролик ремня грм приора 16 клапанов

Замена натяжного ролика и ремня ГРМ на Приоре

Ремень ГРМ – важный узел мотора вашего авто, связывающий коленвал с распределительными валами.

Основной его функцией является точное и своевременное движение клапанов в соответствии с положениями поршней в цилиндрах. В случае обрыва это соответствие нарушается, и клапаны могут начать двигаться навстречу поршням, что неминуемо приводит к большому и дорогостоящему ремонту. Именно поэтому рекомендуется при каждой возможности контролировать состояние ремня ГРМ. В Лада Приора замена ремня ГРМ, или его проверка, требуется с такой же частотой и по тем же причинам, что и на других авто. Сейчас мы детально рассмотрим данный процесс.

Проверка проводится на холодном двигателе комнатной температуры. Если на вашем автомобиле установлен кондиционер, то необходимо снять ремень привода дополнительных агрегатов. Чтобы детально осмотреть ремень ГРМ, необходимо подвесить одно колесо, приподняв автомобиль домкратом или подъёмником. Далее, внимательно изучая каждый миллиметр ремня, вращаем подвешенное колесо вперёд по ходу движения автомобиля. Ремень должен быть идеально ровным, без продольных и поперечных порезов.

На ремне не должно быть никаких отслоений и не должно торчать ниток, входящих в его состав. Каждый зубчик должен быть на месте и в основании каждого зубчика не должно быть трещин и оборванных кусков ремня. Не менее важно отсутствие следов подтёка масла на ремень. Ремни такого типа, в прочем, как и любые другие ремни, не терпят попадания на них моторного или любого другого масла – оно очень быстро разрушает их состав и, рано или поздно, приводит к обрыву самого ремня ГРМ. Прежде чем заменить ремень ГРМ вследствие попадания на него масла, необходимо выяснить и устранить причину течи.

На силовых агрегатах ВАЗ-21126 распредвалы приводятся во вращение шкивом коленвала (1). Под правым распределительным валом (если смотреть на подкапотное пространство спереди) находится опорный ролик (9) ремня газораспределительного механизма (2). Под левым распредвалом находится ролик, используемый для натяжки ремня (4). Ещё ниже, под натяжным роликом, находится насос охлаждающей жидкости, шкив (3) которого приводится в движение зубчатым ремнём.

Крепление натяжного ролика устроено так, что ось вращения может смещаться относительно двигателя. Это и создаёт натяжку ремня ГРМ при повороте ролика относительно оси его крепления. За правым шкивом распредвала (7) закреплён синхронизирующий диск (8), который обеспечивает работу датчик фаз ГРМ. Привод закрыт пластиковыми крышками во избежание попадания посторонних предметов, пыли и грязи. Чтобы грамотно установить фазы, используются специальные метки:

— метка A, расположенная на шкиве коленвала должна совпадать с меткой B, расположенной на корпусе двигателя над коленвалом

— метка D, расположенная на шкиве левого распредвала (5) должна совпадать с меткой C, расположенной на задней крышке (6)

— метка E шкива распределительного вала (7) должна совпадать с меткой F на задней крышке (6)

Замена ремня ГРМ. ВАЗ, Приора

Рекомендуется ставить новый зубчатый ремень при обнаружении даже маленьких недочётов, поскольку обрыв ремня многократно увеличивает временные и финансовые затраты на ремонт двигателя внутреннего сгорания. Для того чтобы заменить ремень, необходимо иметь следующий инструмент:

— ключ 17 мм (накидной)

— ключ 15 мм (рожковый)

— ключ TORX.T30

— крестовая отвертка

— ключ для вращения ролика (натяжного)

— маленькая монтировка или большая прочная отвертка

До того, как вы приступите к монтажу нового ремня, нужно обезжирить все поверхности, которые соприкасаются с ремнём. Рекомендуется всегда менять натяжной подшипник вместе с ремнём (как правило, их можно купить комплектом).

Выполните следующие действия:

Уберите минусовой провод с АКБ, ослабив гайку на клемме. Снимите датчик адсорбера и крышку двигателя.

Открутите крышку ремня ГРМ.

Два верхних болта откручиваются ключом TORX T30.

Ключом 17 мм открутите болт натяжного ролика, который натягивает приводной ремень.

Отведите приводной ремень в сторону.

Открутите 2 болта нижней части крышки ремня ГРМ и снимите её.

Ключом 17 мм покрутите коленвал и выставьте метки на распредвалах.

Для того, чтобы открутить шкив коленвала, можно воспользоваться пневмопистолетом либо воспользоваться помощью. Помощник, находясь в салоне, должен включить 5 передачу, нажать на тормоз и держать его. Далее необходимо рычагом открутить шкив коленвала.

Снимите прижимную шайбу за шкивом коленвала.

Необходимо выставить метки на коленвале и после этого проверить метки на распредвалах.

Ключом 15 мм ослабьте болт натяжного ролика и открутите его.

Снимите ремень ГРМ.

Ключом 15 мм открутите обводной ролик.

Установите новый обводной ролик.

Сначала оденьте новый ремень на звезду коленвала.

После заведите ремень через обводной ролик на распредвал.

Далее заведите ремень на второй распредвал. Следите за тем, чтобы метки были на месте.

Заводим ремень на помпу и устанавливаем новый натяжной ролик.

Поворачивая ключом для вращения ролика взведите натяжитель до тех пор, пока метка не совпадёт.

Зафиксировав данное положение, затягиваем болт.

Обязательно убедитесь в том, что метки на всех элементах совпадают.

Ставим на место прижимную шайбу и шкив коленвала. Закручиваем гайку пневмопистолетом. Соберите все остальные детали в порядке, обратном демонтажу.

Проверка и регулировка натяжения ремня привода газораспределительного механизма.

Если вы хотите, чтобы ремень служил долго и безотказно, важно поддерживать его натяжку в правильном положении. Для этого периодически тестируйте натяжку. Особое внимание уделите первому натяжению нового ремня. Если ремень ослаблен, возрастает поперечная нагрузка на зубья, что многократно ускоряет их износ. В некоторых случаях при сильно ослабленном ремне велика вероятность перемещения зубьев ремня относительно шкивов. Это может привести в лучшем случае к нестабильности работы двигателя и потере мощности. В худшем случае – к дорогостоящему ремонту. Для проверки натяжения необходимо выполнить следующие действия:

1. Открутите 5 болтов крепления защитной крышки ГРМ и уберите крышку в сторону.

2. Нажмите на ремень ГРМ ровно по центру между шкивами распредвалов с усилием в 100 Ньютонов (10 кгс). Прогиб ремня от горизонтального положения должен быть не более 7 миллиметров. Современные натяжные ролики также обеспечены механизмом контроля натяжки. Для проверки качества натяжки, убедитесь в совпадении метки А на наружной части ролика с выступом Б.3. Для регулировки натяжки, слегка выкрутите болт крепления ролика и, вращая ролик, добейтесь полного совпадения меток, описанных выше (см. рис.)

4. Зафиксируйте натяжку, затянув болт крепления ролика.

5. Осуществите сборку всех оставшихся деталей в противоположном снятию порядке.

(Пока оценок нет) Загрузка…

Замена ремня ГРМ, натяжного и опорного ролика

Интервалы замены ремня ГРМ на автомобилях Лада Приора из года в год всегда меняются производителем. Раньше были данные, что замена требуется уже на 120 тыс. км пробега. Сейчас же, даже на новой Lada Vesta в сервисной книжке указан интервал в 180 000 км пробега, после чего ремень подлежит замене.

Разумеется, смотреть нужно не только на пробег, но и на реальное состояние всех деталей ГРМ, таких как:

Ремень привода
Водяной насос (помпа)
Опорный ролик
Натяжной ролик

Если при осмотре выяснилось, что одна из деталей требует замены, а остальные находятся в рабочем состоянии, не стоит менять все и сразу. Комплекты ГРМ на Приору сейчас стоят немалых денег, поэтому нецелесообразно производить замену заведомо исправных деталей.

Инструкция по замене ремня ГРМ и роликов на Приоре 16-кл.

Первым делом необходимо снять ремень привода вспомогательных агрегатов, о чем подробно расписано в этой статье. Далее необходимо отвернуть все болты крепления защитного кожуха ремня ГРМ, используя для этого специальный ключ TORX t30.

Затем снимаем крышку, как верхнюю, так и нижнюю ее части:

Теперь весь механизм газораспределения становится доступным и можно проводить дальнейшие действия.

А вот дальше желательно найти помощника, для того, чтобы открутить болт крепления демпферного шкива коленчатого вала. Делается это следующим образом. Для начала поддомкрачиваем переднюю правую часть автомобиля и снимаем колесо. Помощник садится за руль, включает пятую передачу и одновременно нажимает на педаль тормоза. В это время необходимо отворачивать болт крепления шкива, так как коленвал застопорен и прокручиваться не будет.

Окончательно отворачиваем болт и снимаем шкив с шайбой. После чего необходимо выставить механизм ГРМ Приоры по меткам. Для этого следует провернуть коленчатый вал по часовой стрелке до совпадения всех меток. Сделать это можно следующим образом:

правая часть автомобиля вывешена
включаем пятую передачу
за тормозной диск вывешенного колеса руками проворачиваем коленчатый вал

Метка на шестерне зуба коленвала должна совпасть с отливом на корпусе масляного насоса:

Метки на шестернях распредвалов должны совпадать с аналогичными на корпусе внутренней крышки ГРМ. Наглядно все продемонстрировано ниже на фото:

Теперь, застопорив шестерни, откручиваем болты крепления натяжного и опорного ролика, снимаем их:

После этого можно извлекать старый ремень ГРМ Приоры, так как его больше ничего не держит.

Установка нового ремня ГРМ происходит в обратной последовательности. Для этого сначала накидываем его на шестерню коленчатого вала, затем все строго против часовой стрелки через опорный ролик, на правую, затем левую шестерню распредвала, на помпу и устанавливаем натяжной ролик. Метки ГРМ на распредвалах могут немного сместиться, поэтому при необходимости поправляем их при помощи ключа на 17 мм:

Ролик имеет механизм, который автоматически регулирует состояние натяжения ремня таким образом, что перетянутым он в принципе быть не может. А натягивается сам ролик следующим образом. При помощи специального ключа проворачиваем за наружную часть ролика до тех пор, пока выступ не совпадет с прорезью, что наглядно показано ниже на фото:

После того, как метки совмещены, окончательно заворачиваем болт крепления ролика при помощи динамометрического ключа моментом от 34 до 41 Н*м. После этого проворачиваем коленвал два оборота, чтобы убедиться, что метки ГРМ выставлены правильно. Если все совпадает, производим дальнейшие действия. Устанавливаем на место шкив коленчатого вала и заворачиваем моментом 110 Н*м болт его крепления.

Заводим мотор и проверяем, чтобы при работе ГРМ не было посторонних шумов. Ставим на место кожух и все те детали, которые были сняты перед началом ремонта. Для тех, кто хочет посмотреть на данную процедуру наглядно, мною был записан видео обзор данной темы.

Видео отчет по замене ремня ГРМ и роликов на Приоре 1,6 16-клапанов

Данный обзор встроен с моего канала на YouTube.

Если остались вопросы в результате ознакомления с материалом, можете задавать ниже в комментариях.

Натяжка ремня грм приора

скачать фото на мобильник Содержание: Руководство по эксплуатации, техническому

обслуживанию и ремонту Лада Приора ВАЗ 2170

Проверка натяжения ремня привода газораспределительного механизма (ГРМ) на автомобиле Лада Приора ВАЗ 2170

Регулярно проверяйте состояние и натяжение ремня привода ГРМ (газораспределительного механизма), при необходимости отрегулируйте натяжение. При ослаблении натяжения ремня ГРМ быстро изнашиваются его зубья и кроме этого возможно перескакивание ремня на зубчатых шкивах коленчатого и распределительных валов, что приводит к нарушению установки фаз газораспределения, потере мощности, повреждению двигателя. Для проверки и регулировки на автомобиле Лада Приора ремня ГРМ вам потребуется ключ-шестигранник «на 6».

1. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма.

2. и снимите крышку.

3. Проверьте натяжение ремня ГРМ нажатием пальца с усилием 100 Н (10 кгс) на середину ветви зубчатого ремня между шкивами распределительных валов и измерьте прогиб зубчатого ремня — ремень должен прогнуться не более чем на 5-7 мм.

4. Проверка также осуществляется по положению метки 1 на наружной обойме натяжного ролика, которая должна находиться напротив выступа 2. 5. Если состояние ремня привода газораспределительного механизма или его натяжение неудовлетворительное, то соответственно замените ремень или отрегулируйте его натяжение (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

6. Установите на автомобиль Лада Приора все детали в последовательности, обратной снятию.

полезные советы автомобилисту

Замена ремня ГРМ Приоры/Калины

Ремень привода газораспределительного механизма (ГРМ) предназначен для синхронизации коленчатого и распределительного валов двигателя. Чтобы не попасть на дорогостоящий ремонт двигателя, его следует вовремя менять на новый.

Если происходит обрыв ремня ГРМ

Обрыв ремня ГРМ на ВАЗ 2170, 2171 или 2172 (на любом двигателе) может привести к загибанию клапанов. В результате потребуется выполнить дорогостоящий ремонт двигателя. Есть мнение, что на 8 клапанных моторах клапана не гнет, однако, это заблуждение.

Когда менять ремень ГРМ

Согласно регламенту ТО проверка ремня ГРМ должна проводиться через 105тыс. км, а его замена ремня — через 200тыс. км пробега. Однако, завод изготовитель рекомендует выполнять проверку ремня не реже чем каждые 45тыс. км пробега.

Как проверить ремень ГРМ

Зубчатая поверхность ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. А обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. Торцевые поверхности ремня не должны иметь расслоений или разлохмачиваний.Если Вы обнаружили на ремне ГРМ масло, тогда его тоже следует заменить, предварительно выяснив причину возникновения масла.

Для проверки ремня ГРМ следует сначала снять правый грязезащитный щиток моторного отсека. Затем снять верхнюю крышку привода ГРМ следует отвернуть 5 винтов, используя шестигранник «на 5». Провернуть коленчатый вал по часовой стрелке за болт крепления шкива привода генератора (головкой «на 17»), осматриваем ремень на предмет повреждений.

Как поменять ГРМ

Потребуется. шестигранник «на 5», головка «на 17», головкой «на 15».

Порядок действий :

Отвернуть 2 винта крепления крышки.
Снять переднюю нижнюю крышку привода ГРМ.

Снять ремень привода генератора. Чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительные валы в положение верхней мертвой точки (ВМТ) такта сжатия 1-го цилиндра. Для этого следует провернуть коленвал по часовой стрелке за болт до момента совмещения меток ГРМ на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.

Для контроля положения коленчатого вала:

Снять резиновую заглушку в верхней части картера сцепления.
И убедиться, что риска на маховике (№1 на схеме) расположена напротив прорези (№2) верхней крышки картера сцепления.

Чтобы не сбить фазы газораспределения при отворачивании болта, помощник должен зафиксировать маховик, вставив между зубьями маховика шлицевую отвертку большого размера (через отверстие в картере сцепления). Затем:

Отвернуть болт крепления шкива и снять его.
Снять опорную шайбу.
Ослабить болт крепления натяжного ролика ремня, используя головку «на 15». В результате чего натяжной ролик повернется и натяжение ремня ослабнет.
Снять ремень ГРМ со шкивов распредвалов. Снять ремень со шкивов насоса охлаждающей жидкости и коленвала.

Замена роликов ГРМ

Вместе с ремнем ГРМ следует заменить натяжной и опорный ролики.

Чтобы снять натяжной ролик нужно отвернуть болт крепления. Чтобы снять опорный ролик, отвернуть болт накидным ключом «на 15». Снимаем ролик в сборе с болтом и упорной шайбой.
На шайбе выполнены кернения, которые препятствуют снятию шайбы с болта.

Перед установкой новых роликов ГРМ следует нанести на резьбу болтов резьбовой герметик. Болт натяжного ролика окончательно не затягиваем.

Установка ремня ГРМ

Сначала нужно убедиться в совмещении меток коленвала и распредвала. Положение коленвала удобно контролировать по совмещению метки №1 на зубчатом шкиве коленвала с меткой №2 (ребро) на крышке масляного насоса.

Надеть зубчатый ремень на шкив коленвала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распредвалов.

Для натяжения ремня ГРМ:

Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
Натянуть ремень, поворачивая щипцами натяжной ролик против часовой стрелки.
Выполняем это до совмещения выреза №1 наружной обоймы ролика с прямоугольным выступом №2 его внутренней втулки. После чего затянуть ключом болт крепления ролика.

Установив шкив, поворачиваем коленвал за болт на два оборота по часовой стрелке. Проверяем совмещение меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике. Если они не совпадают, тогда повторяем операции по установке и натяжению ремня привода ГРМ.

Как натянуть ремень генератора на Приоре

Волжский автозавод не перестает удивлять автолюбителей производством новых моделей своих автомобилей. Среди таких автомобилей особенно выделяется Lada Priora, поскольку в ней воплотились лучшие традиции качества производителя и стильный, законченный внешний вид элегантного автомобиля.

Это стильное и современное средство передвижения многим пришлось по нраву. И действительно, устоявшиеся убеждения в том, что автомобили отечественного производства ни к чему не годятся, постепенно развеиваются. Техника действительно усовершенствовалась и стала более комфортной, внешне привлекательной, существенно улучшилось ее оснащение.

Lada Priora является одной из наиболее популярных моделей, которые сумел запустить в производство отечественный автопром. По этой причине у владельцев данного автомобиля возникает множество вопросов по ремонту и эксплуатации. В том числе, как выполнить проверку и как натянуть ремень генератора на Приоре.

Натяжка ремня генератора: пособие для автолюбителя

Отличительные особенности «Приоры» от предыдущих модификаций производителя заметны сразу, буквально сразу, как только откроем капот. Здесь новоиспечённому владельцу «Лады» многому придется учиться заново. Такая не очень сложная, казалось бы, процедура, позволяющая в автомобиле Приора ремень генератора натянуть до нужного предела, потребует недюжинных усилий.

Особенность новых моделей авто заключается в том, что возможность выбрать машину, оснащенную опционным оборудованием, присутствует уже в стандартной комплектации. Так в «базе» «Приора» уже может оснащаться рулевым гидроусилителем или кондиционером.

Естественно, что управление автомобилем становится ещё более удобным, но возмездием за комфорт в данной модели стала более сложное исполнение ременной передачи генератора. Ведь сам ремень на автомобиле «Приора», где присутствует кондиционер или ГУР, существенно длиннее, имеет более сложную траекторию, обслуживается и подвергается замене по совершенно другим правилам.

Натяжка ремня генератора в автомобиле «Приора» – нюансы проведения

Любой автолюбитель знает, что определенно наступит момент, когда понадобится натянуть ремень генератора Приора. Известно, что ременной привод у этого автомобиля достаточно прочный, вот только в процессе эксплуатации наблюдается незначительное растяжение самого ремня, а также уменьшение сцепления его поверхности со шкивом и роликом.

Буквально как только вы обнаружили свист ремня генератора на «Приоре», необходимо в тот же момент заняться его подтяжкой, тем более, что сделать это несложно.

Перед тем, как натянуть ремень генератора Приора, необходимо приготовить рожковый либо накидной ключ на 19 и особый двухрожковый натяжной ключ непосредственно для ролика. Этот ключ похож на тот, который используют для смены дисков на «болгарке».

Сам процесс регулировки генераторного ремня на «Приоре» производится следующим образом:

— откручиваем гайку ролика, при этом придерживая ключом обойму самого ролика;

— легким вращением натяжного ключа делаем проворачивание эксцентрической обоймы натяжного ролика, при этом увеличивая натяжение ремня;

— производим завинчивание гайки ролика.

Проверка натяжения ремня генератора на Приоре

Владельцы автомобиля Приора как натянуть ремень генератора, могут знать из многочисленных источников в Сети и читая соответственную литературу. Ведь как правильно натянуть ремень генератора на Приоре любой автолюбитель узнает именно из этих источников, а не посредством передачи опыта от других автолюбителей. Но некоторые «хитрости», связанные с проверкой натяжения, невозможно найти даже в вышеуказанных источниках. Рассмотрим их подробнее.

Если надавливать на ремень на самом протяженном промежутке непосредственно между шкивами, то его прогиб должен составлять в пределах 8-12 мм. но данное правило подходит лишь для очень скромной комплектации авто. Ведь если автомобиль оснащен ГУРом либо кондиционером, ремень тогда имеет другую траекторию, что способствует уменьшению площади взаимодействия ремня со шкивами.

Для восполнения недостаточного соприкосновения необходимо будет подтянуть ремень на «Приоре» чуть посильнее. Если отсутствует возможность воспользоваться услугами специалиста, то можно попробовать выполнить регулировку натяжения генераторного ремня Приора «на слух». В случае недостаточного натяжения ремень обязательно будет проскальзывать, издавая дикий «свист», а при очень сильном натяжении подшипники генератора будут гудеть.

Натяжка ремня ГРМ на Приоре: инструкция для пользователя

Кроме ремня генератора в автомобиле Приора еще одним немаловажным узлом является ремень ГРМ. По этой причине многие автолюбители задаются вопросом — как натянуть ремень грм на Приоре? Выполнить эту процедуру не сложно, достаточно заготовить инструмент: шестигранник «на 5», головку «на 17» и «на 15».

Перед тем, как натянуть ремень ГРМ Приора, следует:

— выкрутить два винта, прикрепляющих крышку;

— снять нижнюю крышку, закрывающую привод ГРМ;

— вставить кончики щипцов в пазы внешней обоймы натяжного ролика для того, чтобы снять стопорные кольца.

— натянуть ремень, проворачивая щипцами непосредственно натяжной ролик, причем против часовой стрелки.

— выполняются эти действия до совмещения выреза наружной обоймы с прямоугольным выступом его внутренней втулки;

— после вышеуказанных действий болт крепления ролика затягивается ключом;

— выполняем сверку на совмещение меток на распредвалах и коленчатом вале, а также совпадение выреза с меткой на натяжном ролике. Если метки не совпадают, следует повторить операцию по натяжению ремня привода ГРМ.

Из вышеописанного следует, что натянуть ремень генератора так же просто, как натянуть ручник на Приоре. Опытный водитель сможет это сделать быстро и без лишних телодвижений. Бережность и правильная последовательность действий во время натяжки ремня генератора позволит сохранить его работоспособность на долгое время эксплуатации, а ваше авто всегда будет оставаться в ПРИОРитете.

Источники: http://car-exotic.com/lada-priora/vaz-2170-maintenance-service-6.html, http://xn—-8sbabr6ahc3e.xn--p1ai/priora-remont/488-zamena-grm-priora.html, http://priorapro.ru/dvigatel/kak-natyanut-remen-generatora-na-priore.html

Замена роликов ГРМ на Ладе Приора

Рано иди поздно любому автовладельцу придётся столкнуться с необходимостью замены роликов и ремня газораспределительного механизма. В этой статье мы рассмотрим как провести эту, весьма нетривиальную процедуру на Ладе Приоре. Также мы рассмотрим устройство роликов и шкивов газораспределителя, и признаки, по которым можно определить их неисправность.

Как устроены ролики ГРМ?

Обводной, опорный или паразитный ролик газораспределительного механизма представляет собой подшипник, на котором крепится кольцо шкива. Через него обводится ремень ГРМ. Вне зависимости от типа детали и модели автомобиля, все паразитные ролики выполняют одинаковые функции: изменение угла хода ремня, стабилизация ремня, устранение шума и вибраций. В современных газораспределительных приводах обычно используется один, реже два обводных ролика. Не стоит путать опорные ролики с натяжными. Несмотря на схожий вид, они выполняют разные задачи. Так, в отличие от паразитного, натяжной ролик обеспечивает натяжение ремня, не давая ему проскальзывать.

В зависимости от материалов выделяют шкивы сделанные из стали, алюминия или из пластика. В последние годы, металлические ролики отошли на второй план — их применяют только в мощных и высоко нагруженных двигателях. Сейчас всё более широкое распространение получили детали из пластика. Среди их достоинств можно выделить низкий уровень шума, дешевизну и низкий вес. Срок их службы гораздо ниже, чему у металлических аналогов, и примерно равен сроку службы ремня газораспределительного привода. Именно поэтому замена роликов ГРМ на Приоре без снятия ремня не имеет особого смысла. В зависимости от типа покрытия выделяют гладкие, рифлёные и зубчатые шкивы. Стоит отметить, что пластиковые шкивы бывают только гладкими или рифлёными. Зубчатые изготавливают только из стали или сплавов алюминия. Также выделяют шкивы с и без упорных буртов. Бурт представляет собой металлическую окантовку, предотвращающую соскальзывание ремня газораспределительного привода.

Процесс замены роликов ГРМ

Перед заменой, в целях безопасности стоит вытащить ключи из зажигания и откинуть отрицательный контакт аккумулятора. Ни в коем случае не проводите замену на горячем двигателе, иначе вы рискуете получить серьёзный ожог. Для смены роликов ГРМ на Ладе Приоре нам понадобятся следующие инструменты:

Шестигранный ключ на 5;
Шлицевая отвёртка;
Ключ на 15;
Ключ на 17;
Щипцы для снятия колец;
Домкрат.

Также понадобится помощник, который будет придерживать маховик, пока вы выкручиваете шкив.

Сама процедура замены ремня и роликов газораспределительного механизма выглядит следующим образом:

Ключом на 17 выкручиваем натяжной ролик и снимаем ремень навесных агрегатов.
Снимаем декоративную накладку двигателя.
Убираем верхний и нижний кожух газораспределительной системы, выкрутив 7 болтов шестигранником.
Демонтируем воздушный фильтр Лады и снимаем провод с ДМРВ.
Ставим машину на нейтральную передачу и домкратом поднимаем переднее колесо.
Прокручиваем колесо, пока не совпадут метки на маховике с щитком сцепления, на крышке привода ГМР и шкивах.
Опускаем машину с домкрата.
Фиксируем шкивы распределителей и ремень на них.
Ключом на 15 выкручиваем натяжной и паразитный ролики.
Устанавливаем замену.
В случае необходимости меняем ремень и натягиваем новый.
Для того что бы заменить ремень, крутим натяжной ролик против часовой стрелки и затягиваем болт креплений.
Проверяем не сбились ли метки.
Сборка проходит в обратном порядке.

Возможные поломки и их причины

Согласно заявлениям производителей Лады Приоры, ролики и ремень способны выдержать до 200 тысяч километров пробега. Впрочем, на практике многие автовладельцы сталкиваются с проблемами уже спустя 40 — 60 тысяч километров. Несвоевременное устранение неисправности грозит обрывом ремня ГМР. Интернет полнится страшилками про катастрофические последствия обрыва и последующую замену убитых поршней и гнутых клапанов. Впрочем, мало кто упоминает, что подобные поломки не возникают внезапно. Во избежание серьёзных поломок, осмотр и диагностику системы рекомендуется проводить раз в 50 тысяч километров. К сожалению, диагностика неисправностей газораспределительной системы является весьма нетривиальной задачей. Дело в том, что многие признаки могут соответствовать одновременно нескольким неисправностям, порой не связанных с ГМР. На неисправность могут указывать:

Металлический стук в моторе;
«Проседание» в мощности на холодном двигателе;
«Выстрелы» в глушитель;
Синие выхлопные газы;
Перегрев двигателя.

Так или иначе, при возникновении этих признаков стоит провести визуальную диагностику. Среди основных причин возникновения неисправностей с паразитными роликами ГМР выделяют: загрязнение детали, несоответствующее натяжение ремня или его смещение из-за неправильной сборки. Причина также может крыться и в механических повреждениях, возникающих при ошибочном монтаже или попадании постороннего предмета под ремень.

Не стоит искушать судьбу, следите за состояние системы ГРМ и сроками замены. Приобретайте запчасти для обслуживания ГРМ в проверенных магазинах.

Как поменять ремень генератора на приоре 16 клапанной с кондиционером

Главная » Разное » Как поменять ремень генератора на приоре 16 клапанной с кондиционером

Замена ремня генератора с кондиционером на приоре, часть 1 — Лада Приора Седан, 1.6 л., 2008 года на DRIVE2

Вновь пришло время замены ремня генератора на моей приорке…С новья первый раз ремень менял на 65000 км пробега, столько прослужил заводской. Замену производил на СТО.На мененом ремне я проехал 10000 км состояние ремня как показало вскрытие было такое же как у заводского: расслоение и трещины ручейков. Одно отличие: ремень не ссохся как заводской.В этот раз решил заменить ремень самостоятельно (впервые в своей практике на этом авто).По замене ремня генератора с кондиционером на приоре подробной инфы в инете я не нашел, так что решил выложить для тех кому необходима такая информация.

Итак, для работы мне понадобились: рожково-торцевой ключ на 17, ключ для натяжения ремня генератора,

ключ для натяжения ремня генератора

два ключа на 13, головка на 17, головка под звездочку на 10 (в отсутствие оной воспользовался головкой на 10, без проблем), WD40, хороший рычаг и кой какие приспособы собственного производства :).Итак для начала смачиваем WD40 болт кронштейна и 2 болта крепления подушки.

Спустя минут 10 откручиваем гайку кронштейна, затем наддомкрачиваем правое переднее колесо

подкладываем под двигатель что нибудь

так я вывесил двигатель

снимаем колесо

Немного опускаем машину, откручиваем натяжной ролик, отгибаем ремень и откручиваем 2 болта крепления подушки.

так это выглядит

Затем опускаем машину пока не прослабнет домкрат, при этом вывешивается двигатель.Отодвигаем подушку в сторону двигателя. Снять целиком подушку не удалось. В принципе этого хватило для извлечения старого ремня и установки нового.

Просовываем ремень в образовавшейся щели под подушкой

Пришлось немного изловчится, вспомнить такую-то мать и того кто это придумал. Как только я сказал все что о нем думал, так сразу все получилось. В плане просовывания нового ремня возиться пришлось меньше.После всех манипуляций со старым и новым ремнями поднимаем машину на домкрате дабы опустить двигатель, при этом не забываем следить за подушкой, чтобы та встала на свое место и за ремнем, чтобы его нигде не зажало. Потом закручиваем 2 болта подушки и гайку кронштейна до конца. Затем вытаскиваем всю конструкцию из под машины, одеваем колесо, опускаем машину на пол. После этого домкрат нам более не понадобится.

Цена вопроса: 399 ₽ Пробег: 75200 км

Page 2

Итак, для работы мне понадобились: рожково-торцевой ключ на 17, ключ для натяжения ремня генератора,

ключ для натяжения ремня генератора

Спустя минут 10 откручиваем гайку кронштейна, затем наддомкрачиваем правое переднее колесо

подкладываем под двигатель что нибудь

так я вывесил двигатель

снимаем колесо

так это выглядит

Просовываем ремень в образовавшейся щели под подушкой

Цена вопроса: 399 ₽ Пробег: 75200 км

Lada Priora: замена ремня привода вспомогательных агрегатов на машине с кондиционером

12 января 2016 года

Для проверки состояния ремня снимаем правый грязезащитный щиток. Выполнение этой операции описано в статье «Проверка и замена ремня генератора Lada Priora».

Привод вспомогательных агрегатов на автомобиле с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — кронштейн правой опоры силового агрегата; 4 — шкив генератора; 5 — шкив компрессора кондиционераПривод вспомогательных агрегатов на автомобиле с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — кронштейн правой опоры силового агрегата; 4 — шкив генератора; 5 — шкив компрессора кондиционера Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень по всей длине.Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень по всей длине.

На ремне не должно быть трещин, разрывов, отслоений резины от тканевой основы. Дефектный ремень заменяем.

Для проверки натяжения ремня, взявшись пальцами за ремень посередине между натяжным роликом и шкивом генератора, поворачиваем ремень.Для проверки натяжения ремня, взявшись пальцами за ремень посередине между натяжным роликом и шкивом генератора, поворачиваем ремень.

Для натяжения ремня накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика и специальным ключом поворачиваем ролик против часовой стрелки.Для натяжения ремня накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика и специальным ключом поворачиваем ролик против часовой стрелки.

Отрегулировав натяжение ремня, затягиваем болт крепления натяжного ролика моментом 34–41 Н·м.

Для замены ремня подставляем под поддон картера через деревянный брусок регулируемый упор.

Накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика.Накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика. Снимаем ремень с натяжного ролика.Снимаем ремень с натяжного ролика. Высокой головкой «на 17» отворачиваем гайку крепления правой опоры силового агрегата к кронштейну двигателя.Высокой головкой «на 17» отворачиваем гайку крепления правой опоры силового агрегата к кронштейну двигателя. Головкой Е-10 отворачиваем два винта крепления опоры к кронштейну, приваренному к правому лонжерону.

Головкой Е-10 отворачиваем два винта крепления опоры к кронштейну, приваренному к правому лонжерону.

Поворачиваем опору против часовой стрелки.

Приподняв двигатель регулируемым упором, проводим ремень между опорой и кронштейном опоры.Приподняв двигатель регулируемым упором, проводим ремень между опорой и кронштейном опоры. Сняв ремень со шкивов привода вспомогательных агрегатов, генератора и компрессора кондиционера, вынимаем ремень из моторного отсека.Сняв ремень со шкивов привода вспомогательных агрегатов, генератора и компрессора кондиционера, вынимаем ремень из моторного отсека. Маркировка ремня (шестиклиновой, длиной 1115 мм).Маркировка ремня (шестиклиновой, длиной 1115 мм). Для замены натяжного ролика полностью отворачиваем болт его крепления и снимаем натяжной ролик.Для замены натяжного ролика полностью отворачиваем болт его крепления и снимаем натяжной ролик.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Безымянный

Достоинства:

Неубиваемая подвеска, в люксе приора 2 были все современные опции бюджетных машин и некоторые опции машин по дороже, доступность запчастей, ремонтопригодность, экономичность, ликвидность машины в хорошем состоянии.

Недостатки:

Тесный салон для задних пассажиров, ГРМ, большой разброс качества машин и запчастей, неудобные водительские сиденья в дорестайлинговой приоре, хороший экземпляр на вторичке нужно поискать.

Ремень генератора Приора: замена, натяжка

Новую Приору можно смело сравнивать с бюджетными иномарками. Обновленный российский автомобиль получил необходимый набор опций, который поднял комфорт на новый уровень. Поспособствовала этому установка гидроусилителя руля (ГУР) и кондиционера. Единственный минус такой модернизации заключается в том, что добраться до генератора и его ремня стало сложнее.

В этом материале мы расскажем, как происходит замена и натяжка ремня в новых версиях автомобиля ВАЗ 2170. После прочтения статьи читатель будет знать, какие неисправности бывают у ремня в версии с кондиционером и когда его нужно менять или подтягивать.

Описание и расположение

Задача генератора заключается в обеспечении питания электрооборудования автомобиля. Как и остальные узлы в автомобиле, генератор работает от двигателя, для обеспечения постоянного вращения ротора на вале генератора и коленвале силовой установки установлены шкивы. Между ними натянут ремень. После пуска двигателя коленчатый вал приходит во вращение, по ремню движение передается на ротор.

На последних моделях Приоры с помощью этого элемента в действие приводятся кондиционер и гидроусилитель. В этом материале разобрана замена и натяжка ремня в автомобиле нового образца, где установлено дополнительное оборудование.

Ремень – это расходный материал, который требует замены после 45-60 тысяч км пробега. Размер штатного ремня на Приоре с кондиционером составляет 1125 мм.

Откройте капот, возле правого колеса вы увидите ремень

Определить, нужна ли замена или можно просто подтянуть на Приоре 16 клапанов ремень ГУР с кондиционером, вы сможете только после осмотра этого компонента. Для этого достаточно открыть капот и изучить ремень– он расположен рядом с правым передним колесом. Существует признаки, указывающие на то, что пора проверить ремень генератора: из-под капота что-то свистит и пищит.

Причины могут быть следующие:

На шкив генератора или на ремень попал антифриз, масло или другие рабочие жидкости.
Ремень износился – вы поймете это по его внешнему виду.
Упало натяжение – в этом случае компонент необходимо подтянуть.
Износился подшипник в генераторе.

Когда в Приоре на 16 клапанной свистит ремень, пора проводить диагностику. Если на его поверхности есть трещины, разрывы и другие серьезные повреждения, значит требуется замена. В случае, когда компонент генератора с гидроусилителем и кондиционером выглядит нормально, следует проверить его натяжение, оптимальный уровень прогиба составляет 6-8 мм – нажимать на компонент нужно посредине между генератором и шкивами.

На поверхности видны пятна от охлаждающей жидкости или моторного масла? Если загрязнение не значительные, их можно очистить. В случае, когда жидкость въелась в материал, чистка никаких результатов не принесет, здесь нужна замена. Если компонент хорошо натянут и никаких повреждений или пятен не видно, то стоит перейти к проверке подшипников. Возможно их придется поменять.

Иногда расходник генератора свистит из-за низкого качества изделия. Особенно это касается китайских аналогов, которые высоким качеством не отличаются. Такой ремень сильно свистит уже на пятой тысяче пробега, его лучше сразу поменять. Рекомендуем покупать расходники, предназначенные для вашей модели, в нашем случае, для Приоры с двигателем на 16 клапанов.

Натяжка ремня генератора

При снижении качества сцепления шкивов, роликов и поверхности ремня генератора следует увеличить натяжку. Также эту процедуру стоит провести, если расходник используется больше 15-20 тысяч км пробега, но при этом повреждения отсутствуют (замена не требуется). Если вы открыли капот и увидели потрепанную ленту, то сразу переходите к инструкции по замене, потом все равно придется его перетягивать. Для проведения работы понадобится специальный ключ для ролика и стандартные ключи на 19 и 17.

Вооружитесь этим ключом для регулировки ролика

Процесс и проверка результата

Зажимаем обойму при помощи ключа и ослабляем гайку крепления ролика;
Теперь нам нужно зажать эксцентрическую обойму и начать прокручивать. Вращение инструмента должно быть минимальным – это позволит лучше натянуть компонент;
Закручиваем гайку, чтобы сохранить результат
После проведения регулировки гайку ролика следует зажать.

Как видите, процесс состоит всего из трех шагов, но главный этап – это проверка натяжения на Приоре с кондиционером и ГУР (либо с этими компонентами по отдельности). В этом случае натяжка должна быть сильнее, если сравнивать с базовой версией ВАЗ 2170 на 16 клапанов. На наиболее длинном участке между валом и шкивами материал должен прогибаться примерно на 5-6 мм.

Определить результат можно по звуку: при движении слышно проскальзывание, ремень свистит – недостаточное натяжение; из-под капота после регулировки доносится гул подшипников – компонент перетянут, обойму нужно ослабить.

Приготовим все необходимое для ремонта:

Смазочный материал WD-40.
Ключи на 19, 17.
Два экземпляра ключа на 13.
Головка на 10 и 17.
Домкрат.
Специальный ключ для натяжки.
Рычаг.

Ремень генератора на модифицированной Приоре с кондиционером и ГУР проходит вокруг опоры двигателя. Конструкторы решили выполнить такую доработку Для Приоры 16 из-за того, что шкив гидроусилителя установлен низко. Отсюда и дополнительные действия, о которых нужно знать.

Пошаговая инструкция

В первую очередь нам необходимо смочить болты, которые держат кронштейн и подушки мотора. Подождите 10-15 минут, пока смазка распространится по поверхности;
Смажьте гайки WD-40, чтобы в дальнейшем их можно было без труда открутить
Теперь можно откручивать гайку крепления кронштейна, следующим шагом будет поднятие переднего правого колеса. Операция выполняется при помощи домкрата;
Приору следует слегка отпустить на подъемнике. Переходим к натяжному ролику – теперь его можно без труда снять;
Нам необходимо открутить болты подушки двигателя, для этого отогните ремень, чтобы он не мешал работе;
Демонтируем крепления ремня генератора
Когда болты подушки сняты, Приору нужно опустить таким образом, чтобы мотор начал вывешиваться. Снимать подушку полностью не обязательно, просто отодвиньте ее в сторону мотора. Теперь можно проводить демонтаж ремня генератора и устанавливать новый расходник;
Устанавливаем новый ремень на штатное место
Когда замена завершена, нам необходимо вернуть двигатель на Приоре в начальное положение, для этого поднимаем Приору 16 на подъемнике. Следите за положением ремня генератора и подушки мотора. Не забудьте про крепления кронштейна и подушки, которые мы сняли в начале процесса;
Финальный шаг – это монтаж колеса.

Замена окончена, осталось провести регулировку ремня генератора с ГУР и кондиционером. Новый расходник на Приоре придется натягивать несколько раз, пока вы не получите требуемое натяжение. Если компонент свистит или из-под капота доносится гул, значит нужно проводить повторную регулировку, пока эти дефекты не будут устранены.

Самое интересное

Опубликовано 9 октября 2016

Замена ремня генератора на приоре с кондиционером панасоник. — Лада Приора Хэтчбек, 1.6 л., 2011 года на DRIVE2

Постараюсь рассказать наиболее подробно об этом довольно не хитром процессе каким он кажется на первый взгляд. И за который в некоторых сервисах пытаются содрать побольше бабла мол надо подушку снимать и все такое. Итак замена мной производилась на земле без подъемника и на машине не стоит защита картера. Которую конечно придется снять при замене. Нам понадобиться ремень ( о них я тоже напишу подробнее.) два домкрата один желательно подкатной или просто гидравлический так как особого места чтоб крутить ручку обычного под машиной нет. трещетка головка на 17 на 15 удлинитель трещетки и карданчик. А также ключ для натяжения ролика. ну и отвертки для откручивания пыльника. там уж у кого на какие саморезы закручены. Снимаем колесо.

Снимаем натяжной ролик.

Снимаем пыльник

Нам открывается данный вид

Подкатываем под картер домкрат и не много упираем. сильно подымать пока не нужно.

Дальше откручиваем до конца гайку на 17. крепление подушки к кузову откручивать совершенно не нужно как многие делают. металл там тонкий резьба на раз закрутить.

Выглядеть будет вот так

Дальше выкручиваем болт подушки на 15. он довольно длинный но до конца его выкручивать не за чем. примерно на половину может чуть больше

Для наглядности сделал вот это фото тем кто не знает очень может пригодиться. между подушкой и кранштейном стоит замысловатая гайка которая входит в паз кронштейна тем самым мы можем беспрепятственно выкручивать болт снизу подушки.

Теперь начинаются манипуляции с домкратами. приподымаем кузов машины дабы получить расстояние чтоб просунуть ремень через подушку.

Но увлекаться не стоит так как можно порвать гитару. так как кузов идет на верх а двигатель остается внизу. подымаем и смотрим на гитару. как станет жалко так значит хватит. для удобства можно смотреть на нижнюю. они выгибаются одинаково.

В появившийся зазор между подушкой и кронштейном просовываем ремень. не много подымаем двигатель и вытаскиваем его снизу.

просовываем новый за подушку не много опускаем двигатель и просовываем его на его место.

Приподымаем машину и не много опускаем двигатель. можно и то и другое можно что то одно главное смотреть на гитару.садим кронштейн обратно на эту гайку смотрим чтоб попадала в пазы кронштейна

Дальше затягиваем болт подушки до талого. если кронштейн не посадить на подушку скорей всего болт будет прокручиваться а держать ту гайку крайне не удобно и нужен будет второй человек. так же смотрите чтоб подушка осталась стоять как стояла чтоб не проворачивало. на что это повлияет я не знаю но я за то чтоб оставить как было

Как затянем нижний болт на 15 опускаем аккуратно двигатель на этот болт чтоб получилось как на фото. и закручиваем до талого гайку на 17.

Ставим ремень с роликом на место. натягиваем. ставим пыльник и колесо. и должен получиться вот такой результат.

Здесь он правда еще не натянут.

На замену ремня и попутную съемку у меня ушло минут 30. еще минут 30 я его натягивал и проверял зарядку с нагрузкой и без нагрузки.Дерзайте вообщем ничего сложного. раз поменяете потом будет проще. все нюансы я вроде описал.

А теперь о ремнях из личного опыта. я поставил себе ремень Contitech. Данная длина ремня прекрасно подходит на приору с кондиционером панасоник. с другими системами кондиционирования не сталкивался ничего не скажу. но можно так же поставить 6pk1120 он чуть покороче. так же читал что запихивают 6pk1115 но там уже нужно генератор подвинуть в сторону двигателя. и натянуть можно будет но потрудней. это из легких вариантов. 25 и 20 ремень ставил себе. подходят без проблем. ставить ремень короче особо смысла не увидел. Ну вот вроде и все.

Маркировка 6pk1125.

И забыл самое главное. соблюдаем технику безопасности) стопорим машину качественно. Чтоб не получилось такого конфуза)

Цена вопроса: 370 ₽

Page 2

Снимаем натяжной ролик.

Снимаем пыльник

Нам открывается данный вид

Подкатываем под картер домкрат и не много упираем. сильно подымать пока не нужно.

Выглядеть будет вот так

просовываем новый за подушку не много опускаем двигатель и просовываем его на его место.

Здесь он правда еще не натянут.

Маркировка 6pk1125.

Цена вопроса: 370 ₽

Как натянуть ремень генератора на Приоре

Натяжка ремня генератора: пособие для автолюбителя

Натяжка ремня генератора в автомобиле «Приора» – нюансы проведения

Сам процесс регулировки генераторного ремня на «Приоре» производится следующим образом:

— откручиваем гайку ролика, при этом придерживая ключом обойму самого ролика;

— производим завинчивание гайки ролика.

Проверка натяжения ремня генератора на Приоре

Если надавливать на ремень на самом протяженном промежутке непосредственно между шкивами, то его прогиб должен составлять в пределах 8-12 мм., но данное правило подходит лишь для очень скромной комплектации авто. Ведь если автомобиль оснащен ГУРом либо кондиционером, ремень тогда имеет другую траекторию, что способствует уменьшению площади взаимодействия ремня со шкивами.

Натяжка ремня ГРМ на Приоре: инструкция для пользователя

Перед тем, как натянуть ремень ГРМ Приора, следует:

— выкрутить два винта, прикрепляющих крышку;

— снять нижнюю крышку, закрывающую привод ГРМ;

— вставить кончики щипцов в пазы внешней обоймы натяжного ролика для того, чтобы снять стопорные кольца.

— натянуть ремень, проворачивая щипцами непосредственно натяжной ролик, причем против часовой стрелки.

— после вышеуказанных действий болт крепления ролика затягивается ключом;

как снять и подтянуть расходник?

Как известно, правильная работа генераторного узла во многом влияет на работоспособность транспортного средства в целом. И отечественные машины Лада Приора в данном случае — не исключение. Как и любой другой агрегат, этот узел нуждается в периодическом обслуживании. В этой статье мы расскажем о том, по каким признакам вычислить износ ремень генератора Приора и как его заменить своими руками.

В каких случаях автомобиль нуждается в замене?

В каких случаях необходимо проверить и поменять ремешок на Ладе Приоре 8 или 16 клапанов, какой лучше использовать ремень, как правильно подтянуть натяжитель?

Для начала давайте разберем основные признаки износа:

В первую очередь, проверка осуществляется в случае, если ремешок начал свистеть. Свист обычно проявляется при запуске мотора, повышении числа оборотов, активации электрооборудования. Иногда ремонт проблемы заключается в том, чтобы натянуть ремешок, для этого следует подтянуть натяжной ролик. Если натяжка в норме, есть вероятность, что заклинил один из приводов, к примеру, компрессорного или генераторного узла. Также свист может быть обусловлен износом подшипниковых элементов муфты кондера, все изношенные подшипники подлежат замене.
При отключенном моторе следует внимательно осмотреть устройство. Если видно, что ремешок потерял эластичность, на нем появились повреждения в виде трещин, расслоения или разрывов, это свидетельствует о том, что скоро его придется менять.
Ослабление также может быть связано с износом натяжного ролика.
Автомобиль начинает трясти при активации электрооборудования. Такая проблема случается очень редко и обычно в таких случаях автовладельцы понятия не имеют, что делать. Снижение тяги и тряска могут быть обусловлены высокими нагрузками на электросеть авто.
На приборной панели стал гореть индикатор разряда аккумуляторной батареи, при этом вы уверены в том, что сама АКБ функционирует нормально и она полностью заряжена. Но учтите, что такая проблема может быть связана и с износом составляющих частей генераторной установки, к примеру, щеток или ротора (автор видео — Владимир З).

Пошаговая инструкция по замене расходника на моделях без ГУР и кондиционера

Вкратце о том, как производится разборка основных элементов и снятие ремешка в автомобилях без кондиционера и ГУР:

В первую очередь необходимо ослабить при помощи гаечного ключа гайку кронштейна генераторного узла, а также регулировочный винт.
Далее, агрегат следует максимально отодвинуть в сторону двигателя.
После этого необходимо открутить болты крепления переднего колеса (правого) и снять его.
Далее, производится демонтаж подкрылка, таким образом, вы сможете получить доступ к установленному ремешку.
Теперь его следует снять со шкива и заменить.
Производится установка нового ремешка, после чего он подтягивается. Производится проверка натяжки — учтите, что деталь должна быть нормально натянута, но не перетянутой. Перетяжка может спровоцировать более ускоренный износ подшипникового устройства.

Фотогалерея «Меняем самостоятельно»

1. Открутите гайку на кронштейне. 2. Выкрутите винт. 3. Снимите со шкива старый ремешок и установите новый.

Руководство по замене на авто с гидроусилителем или кондиционером

Размер ремешка с ГУР и кондиционером составляет 1125 мм.

Замена производится следующим образом:

Сначала следует обработать винты, которые фиксируют подушку силового агрегата и кронштейн жидкостью WD-40, это позволит их без проблем выкрутить.
Подождите около 20 минут, после чего выкрутите гайки, которые фиксируют кронштейн.
Теперь переднее колесо следует поддомкратить. Открутите болты, которые его крепят, после чего подставьте надежную опору под двигатель, само колесо можно убрать.
Незначительно опустите автомобиль и выкрутите натяжной ролик установки.
Выполнив эти действия, вы сможете немного отогнуть ремешок и выкрутить винты, при помощи которых фиксируется подушка.
После этого автомобиль необходимо немного опустить так, чтобы силовой агрегат стал вывешиваться. Сделав это, подушку следует немного отодвинуть к двигателю.
Теперь можно приступать к замене ремешка. Извлекается старый ремень, очищается место его установки на шкиве, устанавливается новый.
Транспортное средство приподнимается на домкрат, это делается для того, чтобы двигатель опустился. На этом этапе следует действовать аккуратно, в противном случае это может привести к смещению ремешка, а также подушки.
Теперь все винты и гайки следует закрутить обратно. На место ставится колесо, закручиваются болты, автомобиль убирается с домкрата (автор видео — канал Дневник Механика).

Натяжка и проверка

Для натяжки и проверки выполните следующие действия:

Сначала необходимо ослабить гайку, которая фиксирует ролик, при этом обойму следует зафиксировать с помощью ключа.
Вращением ключа проверните обойму ролика, после чего его гайку следует зажать.
Теперь нужно произвести проверку натяжения на наиболее длинном отрезке ремня, между шкивами.
Если вы надавите на этот отрезок, ремень установки прогнется, допускается не более 1 см прогиба. Это актуально для моделей без ГУР и кондера.
Что касается авто с ГУР, то в данном случае натяг должен быть более сильным, недостаточная натяжка будет сопровождаться свистом. Если она будет слишком сильной, то будет раздаваться гул от подшипниковых устройств.

Видео «Особенности натяжки ремней на Приоре»

Основные особенности и нюансы этого процесса приведены в ролике ниже (автор — канал Всего понемногу).

Понравилась статья? Поделиться с друзьями:

Замена змеевика: пошаговое руководство (+ часто задаваемые вопросы)

Змеевидные ремни обычно служат долго.
Но если этот ремень порвется, он может немедленно остановить двигатель. .

В этом случае единственное решение — заменить змеевиковый ремень.
Но как вы подойдете к замене изношенного змеевидного ремня?

В этой статье мы дадим вам пошаговую разбивку процесса замены змеевикового ремня и рассмотрим некоторые общие вопросы.

В этой статье содержится:

(Щелкните ссылку, чтобы перейти в конкретный раздел)

Приступим.

Как выполнить замену змеевика

Самостоятельная замена змеевикового ремня не невозможна, если у вас есть подходящие инструменты и технические ноу-хау.

Однако, если вы не знаете, как произвести замену ремня самостоятельно, лучше всего позвонить в сервисную службу по замене серпантинного ремня, где механик, сертифицированный ASE, сделает эту работу за вас.

Если у вас – есть инструменты и знания, вот что вам нужно сделать, чтобы заменить изношенный змеиный ремень:

Для начала замены серпантинного ремня необходимо:

Инструмент для змеевикового ремня, храповик или прерыватель
Инструмент для установки ремня

Подробная информация о процессе замены змеевикового ремня:

Шаг 1: Обратите внимание на размещение ремня

Дорожка, через которую проходит змеевик, — это уникальных для каждой машины.

Для записи размещения ремня вентилятора:

Механик может сделать несколько снимков или зарисовать, как старый ремень наматывается на различные шкивы, такие как натяжной ролик и натяжитель ремня.
Если у вас уже есть ослабленный ремень , который неуместен, механик может поискать расположение ремня в руководстве для водителя.

Шаг 2. Осмотрите натяжное устройство

Перед тем, как снять изношенный змеевиковый ремень, механик проверит натяжитель ремня на предмет чрезмерной вибрации.Ролик натяжителя — это то, что поддерживает натяжение ремня вокруг шкивов вспомогательного оборудования двигателя.

Хорошо работающий натяжитель должен иметь небольшую вибрацию . Правильно натянутый ремень также должен плавно перемещаться вокруг натяжителя без видимой вибрации.

Если шкив демонстрирует резкую вибрацию, ремень вибрирует или если рычаг натяжителя перемещается более чем на дюйма, это симптом неисправного натяжителя ремня.

Шаг 3: Ослабьте и размотайте ремень

Чтобы снять змеевиковый ремень, вашему механику необходимо сначала ослабить ролик натяжителя.

Вот как:

Они поместят инструмент для зубчатого ремня в квадратное отверстие привода ½ дюйма или ⅜ дюйма. Если зубчатого ремня нет в наличии, подойдет трещотка или прерыватель с длинной ручкой и набор головок. Они могут защелкнуть гнездо на шестигранной гайке на самом шкиве.

Затем механик медленно повернет рычаг натяжителя до упора. Это ослабит натяжение ремня.

Механик снимет старый ремень с любого гладкого шкива, затем ослабит натяжитель.

Шаг 4. Проверьте ремень на предмет повреждений

После снятия старого ремня механик проведет визуальный осмотр на предмет повреждений. Они будут искать распад по краям. Отдельные канавки или ребра ремня также указывают на смещение змеевидного ремня.

Если на приводном ремне вашего автомобиля есть несколько трещин на соседних ребрах ремня в пределах дюйма или более четырех трещин на дюйм на одном ребре, вам потребуется замена ремня.

Другие предупреждающие признаки серпантинного ремня bad включают отсутствие кусков ребер ремня, потертую ткань ремня вентилятора, остекление на спине ремня или мусор между зубьями или ребрами ремня.

Шаг 5: Осмотрите каждый шкив

Ваш автомеханик будет использовать линейку, чтобы убедиться, что каждый шкив выровнен правильно. Они раскрутят натяжной ролик и натяжной ролик (автоматический натяжитель ремня), чтобы убедиться, что они двигаются свободно, без каких-либо необычных шумов.

Если какой-либо натяжной шкив или другие шкивы выйдут из строя , змеевиковый ремень вашего автомобиля может упасть, и остановит насос гидроусилителя рулевого управления и водяной насос в системе охлаждения. Генератор и компрессор кондиционера также перестанут работать.

Также механик может убедиться в отсутствии утечек масла, так как они могут привести к износу ремня. Они счистят грязь или сажу вокруг каждого шкива, чтобы предотвратить дальнейшее смещение.

Шаг 6: Установите новый ремень

Вот как механик установит новый серпантинный ремень в вашу машину:

Они проведут нового ремня вокруг шкива с помощью инструмента для замены ремня.
Механик будет вращать рычаг натяжителя, когда он нагружает ремень, и наматывает его на шкив коленчатого вала.
Затем они обернут ремень вокруг любого другого шкива с канавками, следя за тем, чтобы ремень следовал первоначальному пути , указанному на схеме ремня.
Они завершат замену змеевикового ремня, надев ремень на шкив без канавок.
Теперь ваш механик медленно снимет натяжитель.
Они заведут ваш двигатель и дадут ему поработать минуту, чтобы убедиться, что новый змеевиковый ремень работает правильно.

Змеевидные ремни довольно недорогие и имеют длительный срок службы .

И если вы думаете, что у вас возможен выход из строя ремня, не сомневайтесь, купите новый. Замена змеевикового ремня является важной частью общего обслуживания автомобиля и может стоить от 70 до 200 долларов.

Если вы планируете сделать это самостоятельно, убедитесь, что вы правильно установили ремень, иначе вы можете навредить процессам двигателя. В противном случае всегда лучше , если профессионалы автосервиса выполнят замену змеевидного ремня за вас.

Теперь, когда мы рассмотрели основные шаги, давайте рассмотрим несколько общих вопросов о замене змеевикового ремня.

5 Часто задаваемые вопросы по замене змеевикового ремня

Вот ответы на пять часто задаваемых вопросов по замене ремня.

1. Когда мне нужно заменить змеиный ремень?

Полностью функционирующий ремень управляет несколькими процессами двигателя. К ним относятся генератор, насос гидроусилителя руля, кондиционер, вентилятор охлаждения и водяной насос.

Сегодня производители ремней делают эти ремни из специального синтетического каучука, называемого EPDM (этилен-пропилен-диеновый мономер). Этот змеевиковый материал ремня обычно дает длинных срока службы ремня.

В идеальных условиях приводной ремень может служить от 60 000 до 100 000 миль.
Вы также можете заменить ремень в рамках общего обслуживания автомобиля.

Однако, если у вас есть проблемы с змеевидным ремнем, например, ослабленный ремень, это может привести к остановке всех процессов двигателя, а сам двигатель может быть поврежден из-за перегрева.

Если вы заметили какой-либо из следующих признаков, запишитесь на прием для обслуживания серпантинного ремня и, возможно, его замените:

A. Визг от усилителя руля или кондиционера:

Приводной ремень управляет дополнительным оборудованием двигателя, таким как гидроусилитель руля, компрессор кондиционера, водяной насос и т. Д. Ремень требует большого крутящего момента для вращения соответствующих шкивов.

Если вы слышите визг при включении кондиционера или при повороте рулевого колеса автомобиля, это может означать, что ремень оборван или изношен.

B. Видимый износ ремня

Если вы заметили какой-либо износ ремня, например трещины, потертые концы, отсутствие ребер или повреждение при проведении регулярных осмотров или во время общего технического обслуживания автомобиля, пора установить новый змеевиковый ремень.

C. Плохой кондиционер

Изношенный ремень может уменьшить на мощность, подаваемую на компрессор кондиционера, поскольку он ограничивает движение, создаваемое коленчатым валом двигателя.

Если вы чувствуете, что кондиционер не , обеспечивающий оптимальное охлаждение, проверьте ремень привода вашего автомобиля.

D. Нет усилителя рулевого управления

Потеря гидроусилителя рулевого управления также может быть результатом неисправности серпантинного ремня.

Хотя могут быть и другие проблемы с рулевым управлением, такие как отсутствие жидкости для гидроусилителя рулевого управления или поломка насоса гидроусилителя рулевого управления, лучше всего выяснить причину у механика.

E. Контрольная лампа аккумулятора

Змеевиковый ремень также приводит в действие шкив генератора переменного тока вашего автомобиля, который обеспечивает электроэнергией аккумулятор при работающем двигателе.Если вы заметили горящий индикатор аккумулятора, это означает, что аккумулятор не заряжается, неисправен генератор или неисправен ремень.

F. Визг под капотом

Визг двигателя означает проскальзывание ремня. Иногда подшипник ролика натяжителя может изнашиваться и уменьшать натяжение ремня.

В таком случае новый змеиный ремень не требуется. Исправление подшипников должно решить проблему.

2.Что происходит, когда разрывается змеиный пояс?

При обрыве серпантинного ремня автомобиля аксессуары двигателя прекращают работу .

Сюда входят насос рулевого управления, компрессор кондиционера, вентилятор охлаждения, генератор и водяной насос.

Первый признак возможного выхода из строя ремня — отсутствие гидроусилителя руля. Также проверьте индикатор батареи. Индикатор батареи загорается, когда генератор перестает работать.

Самое главное, ваш двигатель может перегреться в течение нескольких минут, так как водяной насос также перестает работать.Когда вы заметите какой-либо из этих симптомов, немедленно съезжайте с и звоните в службу технической помощи .

3. Могу ли я водить машину с плохим змеевиком?

не рекомендуется для управления автомобилем с неисправным змеевидным ремнем , так как проблемы с змеевидным ремнем могут возникнуть внезапно. Ремень может даже катиться по моторному отсеку и повредить некоторые жизненно важные системы вашего автомобиля.

Если у вас обрыв ремня, вы можете разрядить аккумулятор, в результате чего ваш автомобиль не заводится.Поскольку оборванный змеевиковый ремень не может запустить охлаждающий вентилятор или водяной насос, это приведет к быстрому перегреву двигателя.

Если вы не получите обслуживание змеевиков в ближайшее время, ваш двигатель самоуничтожится в мгновение ока.

4. Змеиный ремень и зубчатый ремень — одно и то же?

Змеевидный ремень также известен как вспомогательный ремень, приводной ремень или ремень вентилятора.
Это , а не , как ремень ГРМ.

Ремень ГРМ расположен внутри двигателя вашего автомобиля.Он синхронизирует коленчатый вал и распределительный вал, чтобы двигатель мог работать плавно.

С другой стороны, змеевик автомобиля или приводной ремень расположен снаружи двигателя и поддерживает работу вспомогательного оборудования двигателя, такого как рулевое управление, кондиционер и т. Д.

Еще одно различие между ремнем ГРМ и змеевиком состоит в том, что ремень ГРМ имеет горизонтальные «зубцы», которые подходят для зубчатых колес коленчатого вала. Другой вариант, напротив, имеет V-образные канавки, идущие вертикально вдоль ремня.

5. Что мне делать, если мой змеиный пояс изношен?

В случае ослабления ремня или неисправного ремня змеевика вы можете:

Отвезите свой автомобиль в автосервис или в дилерский центр
Попросите мобильного механика подъехать к вашей подъездной дорожке для обслуживания змеевика

Если у вас сломан серпантинный ремень, ваш двигатель перестанет работать.
Итак, вместо того, чтобы буксировать автомобиль в ремонтную мастерскую, воспользуйтесь помощью службы замены зубчатого ремня mobile , например, RepairSmith .

С RepairSmith вы получите:

Удобное онлайн-бронирование , для всех ваших услуг по ремонту и техническому обслуживанию
Сертифицировано ASE технических специалистов , которые проводят осмотр, ремонт и техническое обслуживание автомобилей
12 месяцев | 12000 миль гарантия на весь ремонт
Конкурентоспособные и с предоплатой
Ремонт и обслуживание с использованием высококачественной замены деталей

Для точной оценки того, сколько будет стоить ваш полностью функционирующий ремень, просто заполните эта форма .

Заключительные мысли
Если ваш автомобиль издает необычный шум или дополнительное оборудование двигателя перестает работать оптимально, это может указывать на неисправность змеевидного ремня.
Когда это произойдет, подумайте о замене ремня, потому что раньше решает проблему, снижает стоимость замены ремня .
А если вам нужна сертифицированная услуга по замене змеевикового ремня для установки полностью работающего ремня, просто обратитесь в RepairSmith.Они пришлют вам сертифицированного ASE мобильного механика, который проведет базовое обслуживание ремня вентилятора или заменит сломанный змеевик прямо на подъездной дорожке!
Замена ремня ГРМ на Лада Приора 16 клапанов
Ремень ГРМ синхронизирует взаимное вращение коленвала и распредвалов. Без обеспечения этого процесса работа двигателя в принципе невозможна. Поэтому к процедуре и срокам замены ремня нужно подходить ответственно.
Плановая и внеплановая замена ремня ГРМ
Во время работы ремень ГРМ растягивается и теряет прочность.При достижении критического износа он может сломаться или сместиться относительно правильного положения зубьев шестерни распределительного вала. Из-за особенностей 16-клапанной Приоры это чревато встречей клапанов с цилиндрами и последующим дорогостоящим ремонтом.
Замена ремня ГРМ приора 16 клапанов
Согласно сервисной инструкции, ремень заменен при пробеге 45000 км. Однако при плановом обслуживании необходимо осматривать ремень ГРМ для диагностики преждевременного износа.Причины внеплановой замены:
трещины, отслоение резины или появление волн на внешней поверхности ремня;
повреждения зубов, складки и трещины на внутренней поверхности;
повреждение торцевой поверхности — расшатывание, отслоение;
следы технических жидкостей на любой поверхности ленты;
Ослабление или чрезмерное натяжение ремня (длительная работа чрезмерно натянутого ремня приводит к микроразрывам в конструкции).
Порядок замены ремня ГРМ на 16-клапанном двигателе
Для правильного выполнения работ применяется следующий инструмент:
торцы на 10, 15, 17;
ключи гаечные и рожковые на 10, 17;
отвертка плоская;
специальный ключ для натяжения ролика ГРМ;
Плоскогубцы для снятия стопорных колец (вместо специального ключа).
Схема приводного ремня, ролики и отметки
Снятие старого ремня
Снимите пластиковый защитный кожух. Открываем смотровое отверстие картера сцепления и ставим метку маховика. Все метки, включая шестерни распредвалов, выставлены в верхнее положение. Для этого провернуть коленвал головкой на 17.
Есть еще способ провернуть коленвал. Поднимите одно из ведущих колес и включите первую передачу. Поворачиваем колесо до правильной установки меток.
Затем помощник фиксирует маховик, заблокировав его зубья плоской отверткой. Откручиваем болт шкива генератора, снимаем вместе с приводным ремнем. Головкой 15 отдаем болт крепления натяжного ролика и ослабляем натяжение ремня ГРМ. Снимите ремень с зубчатых шкивов.
На протяжении всей операции следим за тем, чтобы отметки не потерялись.
Замена натяжных и приводных роликов
По сервисной инструкции ролики меняются одновременно с ремнем ГРМ.При установке на резьбу наносится фиксирующий состав. Опорный ролик закручивают до фиксации нити, натяжной ролик только набирает обороты.
Установка нового ремня
Проверяем правильность установки всех меток. Затем надеваем пояс в строгой последовательности. Сначала надеваем на коленвал снизу вверх. Удерживая натяжение обеими руками, надеваем ремень на шкив водяного насоса. Затем одновременно надеваем на натяжные ролики.Растягивая ремень вверх и в стороны, осторожно наденьте его на шестерни распределительного вала.
Выставляем метки ремня ГРМ в верхнее положение
При установке ремня напарник следит за положением меток. В случае смещения хотя бы одного ремень снимается, и процедура установки повторяется.
Натяжение ремня ГРМ
Специальным ключом или плоскогубцами для снятия стопорных колец проворачиваем натяжной ролик, увеличивая натяжение ремня.Для этого в ролике предусмотрены специальные канавки. Натягиваем ремень до совпадения меток на ролике (паз на обойме и выступ на втулке).
Наконец, затяните болт натяжного ролика. После этого для проверки правильности установки меток необходимо вручную провернуть коленвал не менее двух раз. Процедуру установки следует повторять до полного совмещения меток.
Если отметки не совпадают хотя бы с одним зубом шестерни, деформация клапанов обеспечивается.Поэтому при проверке следует быть особенно внимательным. Также необходимо еще раз проверить совмещение меток на ролике натяжителя.
Совместив все метки, проверьте натяжение ремня ГРМ. Прикладываем силу 100 Н динамометром, измеряем прогиб микрометром. Величина прогиба должна быть в пределах 5,2-5,6 мм.
Осматриваем ремень и шестерни на предмет загрязнения и застежек. Перед тем, как закрыть крышку, почистите щеткой все поверхности вокруг ремня. Не забудьте установить заглушку в смотровое стекло картера сцепления.
Осторожно установите шкив приводного ремня генератора. Затягиваем его ремень, стараясь не зацепить привод ГРМ. Закручиваем крышку, запускаем двигатель.
Все работы по замене ремня ГРМ можно провести самостоятельно. Однако, если вы сомневаетесь в своей квалификации, обратитесь в сервис.
Вопросы и ответы:
Как часто нужно менять ремень ГРМ на Приоре? В поршнях мотора Приоровского нет аварийных ниш.При обрыве ремня ГРМ клапаны неизбежно встретятся с поршнем. Чтобы этого не произошло, ремень нужно проверять или менять через 40-50 тысяч км.
Какой фирме выбрать ремень ГРМ для приора? Базовый вариант для Приоры — ремень Gates. Что касается катков, то Marel KIT Magnum по сравнению с заводскими работает лучше. В некоторых случаях требуется добавление смазки.
ПОДОБНЫЕ ИЗДЕЛИЯ
Замена ремня ГРМ — отметки на ремне привода ГРМ
Ремни ГРМ служат от 60 000 до 100 000 миль.проверьте в руководстве пользователя интервал замены, установленный производителем.
Ваш шестилетний econobox начинает немного изнашиваться, но все механические устройства по-прежнему работают нормально. Пока этого не произойдет. В частности, в один прекрасный день двигатель внезапно затихает. Ваш механик говорит, что ваш ремень ГРМ вышел из строя, а затем хихикает в карман рубашки. Теперь он берет с вас плату за буксировку, замену ремня и работу клапана, потому что в двух цилиндрах нет сжатия. Вы один из тех, кому не повезло с «двигателем интерференции» — двигателем, который может оставлять один или несколько клапанов открытыми достаточно далеко, чтобы контактировать с поршнем, когда ремень отсоединяется.К сожалению, в рекламных проспектах не указывается, может ли двигатель получить серьезное повреждение, если ремень выйдет из строя.
Вы, вероятно, могли бы избежать этой неприятности при своевременном обслуживании. Лучше всего заменять ремень ГРМ в соответствии с графиком, рекомендованным вашим автопроизводителем. Для справки, во многих двигателях — например, в более дорогих моделях — по-прежнему используются цепи привода ГРМ, а не ремни, как это было в те времена, когда не было популярности верхних распределительных валов. В отличие от ремней, цепи привода ГРМ обычно не требуют регулярной замены.
Ремень (или цепь) ГРМ — единственный компонент, который поддерживает синхронизацию распределительного вала (сделайте так, чтобы распределительные валы на двигателях DOHC или V-образного OHC) и коленчатом валу были синхронизированы. Таким образом, замена зубчатого ремня из армированной резины через регулярные промежутки времени — обычно каждые 60000 миль, если производитель автомобилей не указывает более длительный срок, — намного дешевле и усложняет задачу, чем если бы он сначала порвался. Чтобы узнать график технического обслуживания вашего автомобиля, обратитесь к руководству пользователя, alldata.com , или к плакату производителя ремня, висящему на стене в вашем любимом магазине запчастей.
Медленно, но стабильно
Хотя на замену самого ремня ГРМ вы потратите всего несколько минут, на то, чтобы раскопать пучок шлангов, проводки и крышек в современном моторном отсеке, может потребоваться час или больше. Нам даже пришлось отсоединить и закрыть пару топливопроводов, когда мы работали с этим 2,0-литровым VW Four.
Изучите процедуру перед тем, как копаться в руководстве по обслуживанию или в Интернете. На большинстве поперечных четырехцилиндровых двигателей вам придется снять опору двигателя со стороны пассажира, чтобы получить доступ к ремню ГРМ.Это означает, что во время работы в этой области необходимо поддерживать всю трансмиссию. И, наконец, чтобы добраться до нижней части составных крышек ремня ГРМ, обычно требуется доступ снизу. Крыло крыла также не повредит, чтобы защитить краску от пряжки ремня и упавших инструментов.
border = «0» cellpadding = «0» cellspacing = «0»>
(1) Снимите кожух в колесной арке , чтобы получить доступ к носику коленчатого вала и нижнему шкиву ремня газораспределительного механизма.
(2a) Найдите установочные метки на маховике и кулачке и установите их в ВМТ.
(2b) Метка ВМТ шкива маховика доступна через отверстие в колоколе.
(2c) Распределительный вал TDC легко найти, особенно если добавить белую краску, как мы.
Снова и снова
Мы не можем достаточно подчеркнуть это: будьте осторожны! Убедитесь, что вы знаете, где находятся метки ГРМ на вашем двигателе, и правильно ли настроили их с помощью No.1 цилиндр находится в верхней мертвой точке (ВМТ) на такте сжатия перед попыткой замены ремня ГРМ.
Почему? 1) Опять та штука с интерференционным двигателем; и 2) Каждый распределительный вал и коленчатый вал на планете Земля индексируется в ВМТ № 1. Если вы попытаетесь снять и заменить ремень ГРМ, когда двигатель находится в любом другом положении, велики шансы, что вы выбросите вещи не вовремя. Тогда вы запутаетесь, и вам придется снять крышку клапана, когда вы попытаетесь определить, когда клапаны № 1 закрыты (что начинает такт сжатия), чтобы повторно индексировать двигатель.Получите правильные оценки с первого раза.
После того, как вы снимете верхнюю часть крышки ремня газораспределительного механизма, вы должны увидеть метку синхронизации на звездочке распределительного вала — эта метка обычно совпадает с краем головки блока цилиндров или крышки клапана. Для коленчатого вала, расположенного ниже, вероятно, будет метка синхронизации на шкиве демпфера, которая совпадает с другой меткой на нижней крышке. Или руководство по обслуживанию может направить вас к стороне трансмиссии двигателя, чтобы посмотреть через отверстие в колоколе в поисках метки синхронизации на маховике.Маховик прикреплен болтами к другому (трансмиссионному) концу коленчатого вала. На некоторых автомобилях вы можете найти эти отметки во всех трех местах.
border = «0» cellpadding = «0» cellspacing = «0»>
(3) Поддержите двигатель с помощью какого-нибудь скайхука, если вам нужно снять правую опору двигателя. Некоторые ремни устанавливаются с держателем в центре, что затрудняет их замену.
(4) Крепление двигателя теперь можно временно снять.
Опора и натяжение
Конечно, есть профессиональные установки для поддержки двигателей, которые можно купить или арендовать. Но, как вы можете видеть на наших фотографиях, некоторые пиломатериалы и регулируемый ремень для крепления отлично подходят для поддержки трансмиссии, пока вы снимаете громоздкое крепление двигателя. Но как только это не мешает, вы почти дома. Просто снимите остальные части кожуха ремня газораспределительного механизма и обратите внимание на механизм ролика натяжителя.
Этот натяжитель может быть автоматическим гидравлическим типом, который нужно просто провернуть в одном направлении, чтобы снять старый ремень ГРМ.Или вам, возможно, придется ослабить регулировочный болт натяжного ролика, чтобы ослабить натяжение и ремень. Прежде чем продолжить, проверьте, в какую сторону вращается двигатель при нормальной работе. (Сначала вытащите реле топливного насоса или предохранитель, если вам нужно отсоединить топливопроводы, как это сделали мы. Не спрашивайте, как мы это узнали. Мы все еще чувствуем запах бензина из наших комбинезонов.) обороты важны для последующей проверки выравнивания нового ремня; Вы же не хотите, чтобы зуб зацепился за одну из звездочек.Самый простой способ — попросить помощника ударить по стартеру ключом зажигания, пока вы наблюдаете за двигателем. Конечно, теперь вам придется вручную сбросить метки времени. Не проворачивайте двигатель назад до отметок. Проверните его вперед, чтобы обеспечить правильное натяжение и предотвратить прыгание зубцов ремня.
ВМТ? Теперь вы можете осторожно снять старый ремень ГРМ с его звездочек и шкивов, стараясь при этом не допускать вращения распредвала и коленчатого вала. Выровняв все метки ГРМ, сначала протяните новый ремень вокруг наибольшего диаметра, оставив наименьший шкив или звездочку напоследок.Сложно натянуть новый, более жесткий ремень на последний, но вы получите его после нескольких попыток покачивания и покачивания. Теперь убедитесь, что метки синхронизации все еще совпадают.
Предупреждение: если вы знаете, что работаете с двигателем с натягом, не вращайте распределительный вал или коленчатый вал независимо, когда ремень ГРМ снят с двигателя. Вы можете вызвать удар поршней по клапанам или наоборот, и вызвать такое же повреждение, как если бы ремень ГРМ сломался при работающем двигателе — погнутые клапаны!
Если вы работаете с ручной настройкой ролика натяжителя, сейчас вы выполняете заводскую процедуру для натяжения нового ремня.Об этом позаботится гидравлический натяжитель. Когда натяжение установится, поместите головку на большую гайку, удерживающую передний шкив, и используйте ее, чтобы провернуть двигатель — два полных оборота коленчатого вала в направлении нормального вращения. Снова совместите все временные метки. Все по-прежнему на деньги? Затем вы закончили замену ремня ГРМ, но у вас есть еще час работы, чтобы переустановить крышки ремня распределительного вала, любые кожухи и все провода, аксессуары двигателя и шланги, которые вы переместили или сняли.
border = «0» cellpadding = «0» cellspacing = «0»>
(5) Ослабьте натяжение ремня , высвободив шкив натяжителя ремня.
(6) Продвиньте новый ремень на место , не трогая кулачковые или кривошипные шкивы, иначе двигатель выйдет из строя. Проверьте, медленно повернув кривошип на два полных оборота с помощью гнезда на шатуне.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.
проблемы, натяжитель, что будет если сломается, когда заменить
Обновлено: 5 января 2019 г.
Ремень ГРМ представляет собой зубчатый ремень, который соединяет коленчатый вал двигателя с распределительным валом или распределительными валами, как вы можете видеть на картинке. Ремень ГРМ синхронизирует распределительный вал с положением коленчатого вала, поэтому клапаны будут открываться и закрываться в нужный момент относительно положения поршней.Распредвалы вращаются ровно на 1/2 скорости коленчатого вала; это означает, что два оборота коленчатого вала равны одному обороту распределительного вала.
В некоторых двигателях ремень ГРМ может также приводить в действие дополнительные компоненты, такие как водяной насос, балансирный вал, промежуточный вал, топливный насос и масляный насос. Уравновешивающий вал, промежуточный вал и ТНВД также должны быть синхронизированы с коленчатым валом.
Для правильной работы ремень ГРМ должен находиться под определенным натяжением, которое контролируется натяжителем ремня ГРМ.Некоторые старые автомобили имеют регулируемый натяжитель ремня ГРМ, который необходимо отрегулировать, если ремень ГРМ ослабнет.
Ремень ГРМ В более новых автомобилях есть автоматический натяжитель ремня газораспределительного механизма, который не требует регулировки. Если ремень ГРМ ослабнет, он может пропустить зуб, и правильное время будет потеряно.
При замене ремня ГРМ очень важно правильно установить синхронизацию. Перед установкой нового ремня ГРМ коленчатый вал, распределительный вал и другие компоненты, синхронизированные с коленчатым валом, должны быть выровнены определенным образом.В руководстве по ремонту есть соответствующие инструкции и схема с отметками времени. Неправильно установленное время вызовет множество проблем, таких как отсутствие питания, индикатор Check Engine, вибрация, пропуски зажигания и т. Д.
Ремень ГРМ или цепь ГРМ?
Не все автомобили имеют ремень ГРМ — многие новые автомобили используют цепь ГРМ вместо ремня. Ремень ГРМ со временем изнашивается, и его необходимо заменять через определенное время. Цепь ГРМ может служить столько же, сколько и сам двигатель, и ее не нужно заменять, если с ней нет проблем.
Если вы не знаете, есть ли у вашего автомобиля ремень ГРМ или цепь, вы можете проверить руководство по эксплуатации. Если у вас нет руководства по эксплуатации, многие производители автомобилей предлагают загрузить его со своих сайтов. Вот ссылка: Где скачать инструкцию по эксплуатации. Вы также можете позвонить в отдел обслуживания местного дилера или спросить своего механика — у них есть эта информация. У нас также есть эта информация для многих автомобилей в нашем разделе обзоров подержанных автомобилей.
Когда необходимо заменить ремень ГРМ?
Ремень ГРМ в хорошем состоянии Ремень ГРМ необходимо заменять через рекомендованные производителем интервалы, обычно от 60 000 до 105 000 миль (от 96 000 до 168 000 км).Honda также указывает временной интервал (каждые 84 месяца). Вы можете найти рекомендуемый интервал замены в руководстве пользователя или в отдельной брошюре по техническому обслуживанию. Кроме того, ремень ГРМ необходимо заменить, если на нем есть какие-либо повреждения, такие как трещины (см. Рисунок), порезы, если он пропитан маслом, вытекшим из двигателя, или если на нем есть какие-либо признаки чрезмерного износа.
Этот ремень ГРМ изношен и имеет много трещин.
Если вовремя не заменить, ремень ГРМ может порваться.Если вы приближаетесь к пробегу для замены ремня ГРМ или если вы купили подержанный автомобиль и не знаете, был ли заменен ремень ГРМ, рекомендуется попросить вашего механика проверить состояние ремня ГРМ. Ремень ГРМ защищен кожухами ремня ГРМ. Чтобы проверить состояние ремня ГРМ, механику, возможно, придется снять одну из крышек.
Что будет, если обрыв ремня ГРМ?
При обрыве ремня ГРМ двигатель перестанет работать. Если ремень привода ГРМ обрывается во время движения в двигателе с натягом , распределительный вал перестает вращаться, оставляя некоторые клапаны двигателя в открытом положении.Более тяжелый коленчатый вал будет продолжать вращаться по инерции, перемещая поршни вверх и вниз. Это приведет к ударам поршней по оставшимся открытым клапанам. Это может привести к серьезному повреждению двигателя с поломанными или погнутыми клапанами, поврежденными поршнями и, возможно, разрушением головки блока цилиндров и блока.
Повреждение будет менее значительным в двигателе без помех , но в любом случае двигатель заглохнет, и вы окажетесь в затруднительном положении.
Вы можете проверить раздел «Ремни ГРМ» на сайте Gates.com, чтобы узнать, есть ли у вас механизм помех или невмешательства.
Стоимость замены ремня ГРМ
Стоимость замены ремня ГРМ может варьироваться от 200 до 750 долларов в зависимости от модели. Часто ваш механик может порекомендовать заменить водяной насос или некоторые другие детали, такие как натяжитель, уплотнительные ролики и т. Д. Вместе с ремнем ГРМ; это, очевидно, будет стоить дороже. Вы можете просто позвонить в сервисный центр вашего местного дилера или в ремонтную мастерскую, чтобы узнать смету.
Q: Как я могу установить ремень ГРМ A: При замене ремня ГРМ новый ремень должен быть установлен в соответствии с метками синхронизации, чтобы распредвал (ы) был точно синхронизирован с коленчатым валом.У каждого автомобиля есть способ выровнять ремень ГРМ с распредвалом (-ами) и коленчатым валом. В некоторых автомобилях промежуточный вал или балансирный вал также необходимо совмещать с распределительным валом и коленчатым валом. Если у вас нет руководства по обслуживанию, один из способов установить синхронизацию — это отметить положение всех звездочек с установленным старым ремнем, а затем использовать эти метки для правильной установки нового ремня. Конечно, лучше воспользоваться сервис-мануалом, так как в нем есть все схемы.
Как заменить ремень привода ГРМ
Ремень ГРМ представляет собой резиновый ремень, который синхронизирует ваш распределительный вал и коленчатый вал, так что фазы газораспределения всегда правильные.Если у вас отключены фазы газораспределения, ваш двигатель не будет работать должным образом. На самом деле он может вообще не работать. Ремень ГРМ также регулирует гидроусилитель руля и водяной насос.
Если ваша машина не заводится, и вы подозреваете, что это ремень ГРМ, первое, что вы можете сделать, это проверить ремень. Если вы заметили проблему с ремнем ГРМ, возможно, вам придется заменить его полностью.
Часть 1 из 3: Подготовка к работе над ремнем ГРМ
Получив ключи от автомобиля, вы можете приступить к настройке и подготовке к работе с ремнем ГРМ.
Шаг 1: Настройте рабочую область . Сначала установите палатку 10×10 EZ UP, если она вам нужна. Затем установите удлинитель, чтобы можно было заправить воздушный компрессор.
Затем выложите все свои инструменты и оборудование, включая следующие материалы.
Необходимые материалы
Шаг 2: Раскладываем новые детали . Начните выкладывать новые запасные части и убедитесь, что все в порядке.
Шаг 3. Поднимите автомобиль с помощью домкрата . При установке ремня ГРМ, особенно на переднеприводном автомобиле, всегда ставьте машину на домкраты и на приличной высоте. Вам нужно будет часто проходить между днищем и верхом транспортного средства, так что у вас будет много места для работы.
Шаг 4: Разложите брезент и поддон . Когда автомобиль встанет на домкрат, положите брезент, чтобы уловить охлаждающую жидкость, которую вы можете пропустить при поломке водяного насоса.
Положите сливной поддон на землю под радиатором и ослабьте сливную пробку в нижней части радиатора. На большинстве новых автомобилей они сделаны из пластика, поэтому будьте осторожны и постарайтесь не сломать и не повредить каким-либо образом.
Шаг 5: Дайте охлаждающей жидкости стечь . Когда сливная пробка ослабнет и начнет стекать в сливной поддон, откройте крышку радиатора, чтобы позволить воздуху выйти и стечь быстрее.
Шаг 6: Снимите кожух двигателя .Снимаем кожух двигателя и заводим груду старых деталей. Старайтесь хранить старые детали в том порядке, в котором вы их снимали, так как это значительно упростит сборку вещей.
Шаг 7: Снимите переднее пассажирское колесо . Затем снимите переднее пассажирское колесо и отложите его в сторону.
В то время как у большинства автомобилей есть пластиковая крышка за рулем, которую также необходимо снимать, на вашем автомобиле ее может не быть.
Шаг 8: Снимите змеевик .Используйте здоровенный отбойный молоток или трещотку, чтобы получить некоторое усилие, и отодвиньте натяжитель от ремня. Снимите змеиный ремень.
Ослабьте 2 болта, которыми насос гидроусилителя рулевого управления крепится к блоку. Этот шаг на самом деле необязателен — технически вы можете обойти его, но этот шаг значительно упрощает работу с вашим автомобилем.
Шаг 9: Снимите жидкость гидроусилителя рулевого управления. Используйте эвакуатор для удаления жидкости рулевого управления с гидроусилителем из бачка. Затем с помощью двух зажимов для шланга пережмите возвратный шланг рулевого управления с гидроусилителем и не допустите попадания воздуха в насос рулевого управления с гидроусилителем.
Шаг 10: Снимите возвратный шланг с резервуара . Полностью ослабьте болты насоса гидроусилителя рулевого управления и снимите возвратный шланг с бачка. Отложите весь насос и возвратный шланг с помощью хомутов.
Совет : Так как в шланге все еще будет немного жидкости, во избежание беспорядка положите несколько тряпок под резервуар при отсоединении шланга.
Часть 2 из 3: Снимаем старый ремень ГРМ
Шаг 1: Снимите натяжитель змеевикового ремня .Прежде чем вы сможете приступить к снятию крышек ГРМ, вам нужно будет снять натяжитель змеевикового ремня, так как он заблокирует несколько болтов крышки ГРМ.
Открутите 2 болта крепления; главный большой болт, который проходит через один из шкивов, и направляющий болт для части натяжителя в сборе. Снимите натяжитель.
Шаг 2: Снимите крышки привода ГРМ . Как только натяжитель убран с дороги, снимите 10 болтов, удерживающих 2 верхних крышки привода ГРМ, и снимите крышки, обращая внимание на любые части жгута проводов, которые могут быть прикреплены к крышкам привода ГРМ.
Шаг 3. Ослабьте болты крепления кронштейна подвески двигателя . Подкатите домкрат под автомобиль, поместите кусок дерева в точку подъема и немного приподнимите масляный поддон двигателя.
Поддерживая двигатель, снимите подушку двигателя и ослабьте болты крепления кронштейна подвески двигателя.
Шаг 4: Найдите верхнюю мертвую точку или TDC . Используйте массивную трещотку с двумя удлинителями, чтобы провернуть мотор вручную. Всегда проверяйте, чтобы двигатель вращался в том же направлении, в котором он вращается.
Шаг 5: Снимите шкив коленчатого вала . После того, как вы перевернули двигатель вручную до совмещения трех меток (одна на каждой звездочке распределительного вала, а другая на нижней крышке привода ГРМ / шкиве коленчатого вала), снимите шкив коленчатого вала.
Совет : Если у вашего автомобиля очень тугие болты кривошипа, используйте ударный пистолет, чтобы ослабить их. Пневматический пистолет с приводом ¾ при давлении 170 фунтов на квадратный дюйм ослабит его, как если бы это была накидная гайка.
Шаг 6: Снимите остальную часть крышки привода ГРМ .Снимите последнюю часть крышки привода ГРМ, открутив 8 болтов, которые ее удерживают. После удаления он дает вам доступ к компонентам синхронизации.
Шаг 7: Надеть болт крепления коленчатого вала . Прежде чем делать что-либо еще, снимите металлическую направляющую с передней части коленчатого вала — она должна просто соскользнуть. Затем возьмите болт коленчатого вала и полностью вверните его в коленчатый вал, чтобы при необходимости можно было провернуть двигатель.
Шаг 8: Проверьте совмещение меток синхронизации .Если ослабление болта кривошипа вообще сместило ваши метки ГРМ, убедитесь, что вы исправили их сейчас, прежде чем снимать ремень, так как они должны быть точно выровнены друг с другом. Теперь, когда шкив кривошипа и нижняя крышка привода ГРМ сняты, метка для кривошипа находится на звездочке кривошипа ремня газораспределительного механизма и совпадает со стрелкой на блоке. Эта метка должна быть точно совмещена с меткой на каждой звездочке распределительного вала.
Совет : Используйте ручку для рисования и сделайте отметки более заметными.На поясе нарисуйте прямую линию, чтобы было видно, что он идеально выровнен.
Шаг 9: Добавьте болт на ролик натяжителя ремня газораспределительного механизма . На роликовом натяжителе ремня газораспределительного механизма есть отверстие для болта, в которое можно ввинтить болт диаметром 6 мм (длиной не менее 60 мм). Добавьте болт, и он будет прижиматься к роликовому натяжителю, чтобы удерживать свое положение. Это облегчит вытаскивание булавки позже.
Шаг 10: Снимите ремень привода ГРМ .После того, как вы убедились, что все три метки совпадают, пора снимать ремень ГРМ. Для этого попробуйте медленно снять направляющий шкив, так как он держится на сквозном болте.
Сняв ремень, обойдите и снимите ремень с каждой звездочки / шкива. Затем снимите два болта, удерживающих гидравлический натяжитель, и единственный болт, удерживающий роликовый натяжитель.
Шаг 11: Опустите домкрат . Медленно опустите домкрат и отодвиньте его в сторону.Подставьте большой поддон под переднюю часть мотора.
Шаг 12: Снимите водяной насос . Водяной насос держится на 5 болтах. Выкрутите все болты, кроме одного — ослабьте последний наполовину, а затем просто постучите резиновым молотком или ломом по шкиву водяного насоса, пока он не отделится от блока и охлаждающая жидкость не начнет стекать в поддон.
Шаг 13: Очистите поверхности . После того, как блок полностью осушен, используйте эвакуатор для откачки охлаждающей жидкости, которая видна в отверстиях для воды на блоке.
Возьмите баллончик с очистителем тормозов и распылите на всю переднюю часть двигателя, чтобы удалить всю охлаждающую жидкость и удалить остатки масла. Убедитесь, что вы действительно хорошо очистили звездочки и сопрягаемую поверхность водяного насоса. Кроме того, очистите сопрягаемую поверхность от любого старого материала уплотнительного кольца или любых видимых следов коррозии охлаждающей жидкости.
Часть 3 из 3: Установите новый ремень ГРМ
Шаг 1: Установите новый водяной насос . Когда все будет подготовлено и очищено, вы можете установить новый водяной насос.
Совет : возьмите уплотнительное кольцо и нанесите на него немного смазки для уплотнительных колец, прежде чем вставлять его в канавку водяного насоса, чтобы оно создавало хорошее уплотнение на блоке.
Установите новый водяной насос на установочные штифты. Начните затягивать 5 болтов в равномерной последовательности, а затем затяните с усилием 100 фунтов. Обойдите их дважды, чтобы убедиться, что все они затянуты правильно.
Шаг 2: Установите гидравлический натяжитель, роликовый натяжитель и натяжной ролик .Нанесите каплю красного фиксатора на все болты этих деталей.
Затяните болты гидравлического натяжителя с усилием 100 фунтов, а роликового натяжителя с усилием 35 фут-фунтов. Пока не поставите новый ремень ГРМ, закручивать натяжное колесо не нужно.
Шаг 3. Установите новый ремень привода ГРМ . Начните с коленчатой звездочки и продолжайте движение против часовой стрелки, удерживая новый ремень ГРМ натянутым на ходу. Убедитесь, что ремень правильно сидит на зубцах звездочек распределительного и коленчатого валов.Убедитесь, что отметки на ремне совпадают с отметками на звездочках.
После натяжения ремня между натяжителем и звездочкой кривошипа должна быть небольшая слабина. После того, как вы вытащите штифт из гидравлического натяжителя, он примет это провисание, и ремень останется натянутым по всему периметру.
После того, как вы вытащили штифт гидравлического натяжителя, удалите болт, который вы установили ранее. Теперь вручную поверните двигатель по часовой стрелке 6 раз и убедитесь, что все ваши отметки совпадают.Пока они выстроены в линию, вы можете начать переустановку остальных компонентов в обратном порядке.
Шаг 4. Установите вакуумный фильтр охлаждающей жидкости . Для этого вам понадобится специальный инструмент и переходник для радиатора. Сначала затяните сливную пробку радиатора, которую вы открутили ранее. Затем установите переходник на верхнюю часть радиатора.
Установив фитинг, установите наш инструмент и протяните сливной шланг в решетку, а наш наливной шланг — в чистое ведро.
Совет : Прижмите наливной шланг длинной отверткой, чтобы убедиться, что он остается на дне ведра.
Шаг 5: Добавьте охлаждающую жидкость . Налейте в ведро 2 галлона синей охлаждающей жидкости 50/50. Подсоедините воздушный шланг, поверните вентиль и дайте ему пропылесосить систему охлаждения. Поднимите давление примерно до 25-26 гт, чтобы оно удерживало вакуум при закрытии клапана. Это скажет вам, что в системе нет утечек. Пока он удерживает давление, вы можете повернуть другой клапан, чтобы охлаждающая жидкость поступала в систему.
Пока система заполняется, вы начинаете собирать детали в порядке, обратном их снятию.
Примечание : Не забудьте надеть кронштейн подвески двигателя и металлическую направляющую перед установкой нижней крышки привода ГРМ.
Установите шкив кривошипа и затяните с усилием 180 фунт-футов.
Шаг 6: Проверьте машину . Как только все снова будет собрано, вы можете заводить автомобиль. Сядьте в машину и включите обогреватель и вентилятор на полную мощность.Пока автомобиль работает ровно, обогреватель работает, а датчик температуры находится ниже или ниже центральной линии датчика, все в порядке.
Перед тест-драйвом дайте машине прогреться на холостом ходу до рабочей температуры. Это дает вам возможность очистить все ваши инструменты и старые детали. К тому времени, когда вы прибудете, автомобиль будет готов к тестовой поездке.
Если вы хотите, чтобы профессиональный техник, например, из компании YourMechanic, заменил вам ремень ГРМ, один из наших механиков будет рад поработать на вашем автомобиле у вас дома или в офисе.
Пришло время заменить ремень ГРМ Acura?
Размещено 11 августа 2020 г.
Заведите двигатель Acura — и вперед по дороге. Независимо от того, на какой модели вы водите, ваш автомобиль обязательно вызовет улыбку на вашем лице. Но регулярное техническое обслуживание — это факт жизни владельцев автомобилей, и все сделано для того, чтобы ваша машина работала крепко и надежно. Для некоторых автомобилей это включает замену ремня ГРМ. Нужно ли менять ремень ГРМ Acura?
Есть ли у моей Acura ремень ГРМ?
Вот кое-что, о чем вы могли не знать: не на всех моделях есть ремень ГРМ.У некоторых автомобилей вместо этого есть цепь привода ГРМ. Хотя оба служат для одной и той же цели, цепь не нужно заменять, если только не возникнет механическая проблема. Это не предмет обслуживания. Вот как узнать, есть ли в вашем автомобиле или внедорожнике цепь или ремень ГРМ: Если у вашего автомобиля четырехцилиндровый двигатель, такой как 2,4-литровый рядный четырехцилиндровый двигатель мощностью 206 л.с. в Acura ILX, он почти наверняка построен с цепью, а не ремнем. Если ваша Acura оснащена двигателем V6, таким как Acura MDX или RLX, он изготовлен с ремнем ГРМ, который необходимо заменить для обслуживания.
Что он делает?
Для того, чтобы ваш двигатель работал, распредвал и коленчатый вал должны быть идеально синхронизированы. В свою очередь, клапаны головки цилиндров и поршни в блоке цилиндров идеально синхронизированы, чтобы ваш двигатель работал эффективно. Если синхронизация нарушена даже на небольшую величину, или если цепь или ремень ГРМ обрываются, высока вероятность того, что компоненты двигателя могут быть серьезно повреждены — это называется интерференционным двигателем. Ремень ГРМ представляет собой резиновый ремень, армированный кевларом. Он вращается по зубцам на передней части распредвалов и коленчатого вала.Со временем резина может изнашиваться, разрушаться из-за загрязнения или портиться со временем. Вот почему Acura рекомендует замену в графике технического обслуживания, приведенном в руководстве пользователя.
Как это сделано
Замена ремня ГРМ — это процесс, на выполнение которого у опытного техника, прошедшего обучение на заводе-изготовителе, уходит несколько часов. Снимается передняя крышка двигателя, что само по себе является сложным процессом. Ремень ГРМ снимается, и техник осматривает соответствующие компоненты двигателя. При необходимости техник порекомендует заменить водяной насос или натяжитель ремня ГРМ.Затем устанавливается новый ремень ГРМ и передняя крышка двигателя. Техник запустит двигатель и проведет дорожные испытания автомобиля, чтобы убедиться, что он работает так, как задумано.
Как часто требуется замена ремня ГРМ?
Для большинства моделей ремень ГРМ следует менять между 60 000 и 90 000 км пробега. Точный интервал для вашей модели Acura и ее год можно найти в руководстве по эксплуатации. Лучше всего как можно точнее соблюдать рекомендованное техническое обслуживание, чтобы предотвратить ненужное повреждение двигателя.Требуется замена ремня ГРМ Acura? Позвольте нам помочь. В Jay Wolfe Acura в Канзас-Сити наши специалисты точно знают, как заботиться о вашем автомобиле. Назначьте встречу сегодня, чтобы ваша машина работала наилучшим образом.
Вот что происходит, когда ваш ремень ГРМ щелкает, и как это исправить
Ремень ГРМ вашего двигателя — самый важный элемент обслуживания в вашем автомобиле. Что происходит, когда этот компонент избавляется от призрака, и насколько сложно это исправить самостоятельно?
Что такое ремень ГРМ?
Ремень ГРМ — это поликлиновой ремень, который размещается в определенной конфигурации вдоль одной стороны двигателя, чтобы синхронизировать кривошип и распределительные валы.По сути, он синхронизирует верхнюю половину двигателя (головка цилиндров, клапаны) с нижней половиной (картер, поршни).
Есть ли в моей машине ремень ГРМ?
Если у вас старая машина 90-х годов и ниже, скорее всего, у вас есть ремень ГРМ. Некоторые производители новых автомобилей, такие как Audi, все еще используют ремни ГРМ в своих двигателях, но для увеличения срока службы многие производители перешли на металлические цепи ГРМ, которые, согласно теории , служат для в течение всего срока службы двигателя.Я бы посоветовал обратиться к руководству вашего владельца и посмотреть график технического обслуживания. Если у вас его нет, погуглите. Если вы не видите в списке службу ремня ГРМ, у вас есть цепь ГРМ.
G / O Media может получить комиссию
Сэкономьте 22% или более
Coleman Holiday Essentials
Отправляйтесь в лес и никогда не возвращайте
Сэкономьте 20% или более на таких вещах, как палатки, сумки-холодильники и воздух матрасы. Лучше спать на лужайке вдали от родственников со стороны мужа.
Вы также можете проверить здесь, находится ли ваш автомобиль в списке автомобилей с ремнем ГРМ.
Когда нужно менять ремень ГРМ?
Производители используют различные графики и меры для замены ремня ГРМ, но практическое правило — 60 000 миль или 5 лет, в зависимости от того, что наступит раньше.
Безопасен ли мой двигатель, если мой ремень ГРМ лопается?
Ну, это зависит от обстоятельств. Есть два типа конфигураций синхронизации двигателя: интерференция и невмешательство.
Двигатель интерференционного типа означает, что ход клапана и ход поршня занимают одинаковое пространство в цилиндре, поэтому ремень газораспределительного механизма по существу не дает им врезаться друг в друга, поскольку они делают это в разное время. Если ремень ГРМ щелкает, они сталкиваются друг с другом, вызывая искривление клапанов (наиболее часто), повреждение головки блока цилиндров или распределительного вала и, возможно, повреждение поршня и стенки цилиндра. Хотя вполне возможно, что обрыв ремня на двигателе с помехами не приведет к повреждению, такой случай маловероятен.
В двигателе без помех поршни и клапаны не занимают одно и то же пространство, поэтому, если ремень ГРМ щелкает, не происходит повреждения клапана или цилиндра. Вы просто надеваете новый ремень, и двигатель теоретически должен работать нормально.
Вы можете узнать, является ли ваш двигатель невмешательством или помехой, обратившись к этому списку. Если вашего двигателя нет в списке, погуглите, так как эти списки не являются исчерпывающими.
Сколько стоит замена ремня ГРМ?
Обслуживание ремня ГРМ на некоторых автомобилях может быть дорогостоящим и может достигать нескольких тысяч долларов.Типичная работа будет стоить около 450 долларов. Если вы сделаете это самостоятельно на автомобиле, который относительно щадящий, стоимость деталей для компонентов хорошего качества будет около 250 долларов или меньше, поэтому потратить день и сделать это самостоятельно будет стоить того.
Как поменять ремень ГРМ?
( Примечание : Перечисленная здесь процедура была выполнена на Lexus ES300 V6 1993 года, который представляет собой двигатель без помех. Двигатель имеет передний привод, поперечную конфигурацию, что типично для многих типов двигателей. авто с ремнями ГРМ той эпохи.Инструкции будут аналогичны практически для любого переднеприводного автомобиля с ремнем ГРМ. Как всегда, будьте предельно осторожны при работе с автомобилем. Если вы не уверены в своих механических способностях, проконсультируйтесь со специалистом.)
1: Acquire Tools
Обычно используются следующие инструменты:
G / O Media может получить комиссию
2: Приобретите ремень ГРМ / аксессуары
Поскольку ремень ГРМ является такой неотъемлемой частью, а интервал технического обслуживания составляет раз в полдесятилетия, имеет смысл не экономить на качестве.Я рекомендую ремни Gates, так как они превосходят качество OEM и имеют разумную цену. Вместе с ремнем вам понадобится натяжитель ремня ГРМ, шкивы и водяной насос. Выбирайте Koyo (если можете) для шкивов, и Aisin сделает отличные водяные насосы, если вы сможете найти их для своей модели. Как правило, вы получаете то, за что платите. Причина замены всего остального заключается в том, что, поскольку все будет открыто, гораздо проще заменить изношенные компоненты на выходе, чтобы избежать проблем в будущем.
G / O Media может получить комиссию
3: Ослабьте гайки передних проушин на колесах (только для автомобилей с передним приводом)
Чтобы получить наилучшую покупку передних гаек, включите парковку / аварийный тормоз (если он отсутствует / не работает, положите кирпич за заднее колесо). Поместите штангу прерывателя 1/2 дюйма на соответствующий размер гнезда (обычно 17-21 мм) и поверните против часовой стрелки, когда автомобиль стоит на земле. Помните, вы ослабляете, а НЕ снимаете. Ослабьте фиксаторы так, чтобы их можно было снять с помощью обычного храповика.
4: Поднять кабину
Поместите гидравлический домкрат под рельс рамы автомобиля или заводские точки поддомкрачивания сбоку от автомобиля. Обычно это выступающие металлические части с ямочками на днище автомобиля. У некоторых немецких автомобилей есть черные резиновые накладки, которые служат точками для поддомкрачивания.
Установите домкраты под автомобиль, поставьте автомобиль на домкраты, убедившись, что его вес не может сместиться. Теперь вы можете снять передние колеса.
5: Ослабьте болт шкива кривошипа
Шкив кривошипа — это главный шкив в нижней части двигателя. Его нужно снять, чтобы поменять ремень ГРМ. Однако это непросто, если у вас есть только ручной инструмент, так как крутящий момент на этом болте часто бывает очень большим. Если у вас есть пневматический ударный пистолет, вы можете быстро с этим справиться, но у большинства людей нет доступа к воздушному компрессору, поэтому вот небольшой совет, как удалить этот надоедливый болт кривошипа:
(Примечание: убедитесь, что ваш двигатель вращается по часовой стрелке.Если повернуть против часовой стрелки, этот способ не сработает. H / T до si4ws89 )
После этого можно отсоединить отрицательную клемму аккумулятора.
6: Снимите вспомогательные ремни
В некоторых автомобилях есть автоматические натяжители, для снятия которых требуется храповой механизм, а в некоторых автомобилях есть натяжитель и контргайка, которые можно отрегулировать самостоятельно с помощью головки. У этой машины был регулятор генератора. Просто ослабьте то, что дает натяжение ремня (ремням), и снимите ремни для принадлежностей.
7: Снимите шкив кривошипа
Шкив кривошипа теоретически должен соскальзывать с кривошипа. Это случается не всегда, так как годы коррозии и тепловые циклы практически приварили шкив к кривошипу. Не поддавливайте шкив, так как это может привести к появлению трещин на шкиве или, что еще хуже, шатуне. Что вам нужно, так это съемник шкива с 3 зубьями, возьмите шкив снаружи и используйте гнездо для создания напряжения в центре, позволяя безопасно вытащить шкив из своего пространства.
8: Снимите крышки ГРМ
Крышки ГРМ обычно крепятся болтами 10 мм. Снимите сначала верхние, затем нижние, рядом с шкивом коленчатого вала. Некоторые автомобили могут иметь компоненты для снятия верхней крышки привода ГРМ, такие как кронштейны и подушки двигателя. Будьте методичны и удалите все вокруг, чтобы освободить место, а при снятии опор двигателя обязательно поддерживайте двигатель снизу с помощью гидравлического домкрата.Не пытайтесь насиловать. Если вы сможете достать заводское руководство по обслуживанию для вашего автомобиля (найдите его здесь, на eBay), оно станет вашим лучшим другом в этой процедуре. Вот как должны выглядеть снятые шкив коленвала и нижняя крышка:
9: Установите двигатель в верхнюю мертвую точку
Верхняя мертвая точка — это мера, при которой синхронизирующие метки на кривошипе и кулачках совпадают. Это точка хода, в которой цилиндр №1 достиг абсолютной вершины своего хода.В этот момент звездочки распределительного вала совместятся с метками на двигателе, а звездочка кривошипа совместится с метками на двигателе. Некоторым двигателям, таким как GM Interference DOHC V6, потребуются специальные инструменты, удерживающие кулачки от движения, поэтому по возможности проконсультируйтесь с заводским руководством по обслуживанию.
Вот пример отметки на звездочке кривошипа:
И отметки на звездочках кулачка и двигателе:
Еще один способ проверить, правильно ли вы находитесь, — это вынуть свечу зажигания на цифре 1. цилиндр и поместите что-нибудь длинное (отвертку или удлинитель торца) в камеру и поверните шкив кривошипа с помощью прерывателя и посмотрите, где находится верхняя часть хода цилиндра.
10: Снимите натяжитель ремня ГРМ и ремень ГРМ
Теперь, когда кулачок и кривошип синхронизированы правильно, вы можете снять натяжитель ремня газораспределительного механизма. Тот, что был на Lexus, держался двумя болтами по 12 мм. Некоторые из них удерживаются болтом с шестигранной головкой или одной головкой 14-17 мм, а другие представляют собой гидравлические натяжители, которые работают от давления масла. Теперь вы можете снять ремень ГРМ. Наш сломался при попытке внести коррективы, но даже если у вас есть двигатель с помехами, вы не можете нанести большой ущерб, просто работая с ним, повреждение, скорее всего, произойдет только при работающем двигателе.
11: Снятие шкивов и водяного насоса
Водяной насос Lexus не подлежал ремонту и требовал замены, так как сильно протекал.
Чтобы снять водяной насос, убедитесь, что слили как минимум верхнюю половину двигателя, сливая воду из радиатора снизу. Убедитесь, что у вас есть поддон, чтобы не пролить охлаждающую жидкость. Насос выходит с серией болтов, обычно размером 12-14 мм. Если он не хочет выходить без прикрепленных болтов, постучите по нему резиновым молотком или небольшим молотком.
Снятие шкива говорит само за себя, просто открутите их внутренние болты, и они легко выйдут:
12: Очистка, установка водяного насоса, шкивы
Удалите как можно больше старого прокладочного материала с помощью комбинации лезвий для бритв и щеток из мягкой металлической проволоки. Затем наденьте новую прокладку водяного насоса с небольшим слоем высокотемпературного герметика для прокладок. Это дополнительная защита от дефектов литья. Мне нравится, когда материал прокладки затвердевает и становится менее липким, чтобы он лучше защищал от любых масел или жидкостей, которые могли остаться на поверхности двигателя.
13: Установка ремня ГРМ
На новом ремне газораспределительного механизма есть отметки, которые соответствуют отметкам на кулачках и звездочках кривошипа. Дважды и трижды проверьте их ориентацию. Не беспокойтесь о том, что новый ремень провисает.
14: Установите натяжитель ремня ГРМ
Отрегулируйте его, пока не почувствуете провисание ремня, и затяните в соответствии со спецификациями (см. Заводское руководство по обслуживанию, если оно у вас есть). Гидравлические натяжители не требуют регулировки.Наш был просто поставлен на место 2 болтами 12мм. Когда все будет плотно, поверните шкив кривошипа на несколько оборотов и посмотрите, правильно ли совпадают метки на кулачке и кривошипе при каждом обороте. Не беспокойтесь о том, чтобы отметки на ремне выровнялись после нескольких оборотов. Важная часть состоит в том, что кривошип и кулачок находятся в правильном положении.
15: Установка крышек привода ГРМ и шкива кривошипа
Затяните шкив кривошипа с помощью динамометрического ключа, для большинства автомобилей требуется номинальный крутящий момент не менее 100 фут-фунтов.
16: Установка и натяжение ремней вспомогательного оборудования
Как правило, ремни вспомогательного оборудования натягиваются до точки, при которой они могут отклоняться только на 90 градусов между шкивами. На этой машине я измерил прогиб между компрессором кондиционера и шкивом коленчатого вала и затянул натяжитель до тех пор, пока не смог отклонить ремень более чем на 90 градусов.
17: Заправка системы охлаждения
По мере слива радиатора при замене водяного насоса вам понадобится свежая охлаждающая жидкость.Залейте в радиатор смесь антифриза и дистиллированной воды в соотношении 50/50, пока не увидите охлаждающую жидкость в верхней части радиатора. Затем заполните расширительный бачок / переливной бачок до соответствующей линии холодной заливки, подсоедините отрицательный полюс аккумуляторной батареи и заведите автомобиль. Включите обогреватель и прогрейте машину до рабочей температуры. Это должно удалить воздух из системы. Следите за уровнем охлаждающей жидкости в течение следующих нескольких дней, при необходимости доливая.
18: Установите колеса
Установите колеса и опустите автомобиль.Работа выполнена!
(Фото: Рафаэль Орлов, Википедия)
Тавариш является основателем APiDA Online и пишет о покупке и продаже крутых автомобилей. Интернет. Ему принадлежит самый дешевый в мире Mercedes S-Class , Lexus , засыпанный граффити, и он единственный автор ялопников, который никогда не водил Miata.
