Руководство по замене

Замену ремня газораспределения на ВАЗ 2108 с карбюратором производители рекомендуют выполнять через 60-75 тыс. километров пробега. Учитывая, что автомобиль эксплуатируется в разных условиях, то визуальный осмотр узлов рекомендуется делать через каждые 15 тыс. километров.

Замену следует делать, если обнаружены такие дефекты:

• неровности, износ, трещины на поверхности;
• масляные пятна;
• обтрепанные торцевые стороны;
• надрыв, износ, отсутствие зубьев;
• растянутый ремень, который уже невозможно натянуть.

При осмотре узла следует обратить внимание и на другие элементы.

В комплекте с ремешком обычно меняется натяжной ролик.

Если обнаружены потеки масла, то, скорее всего, необходимо заменить сальники. Если на поверхности помпы есть царапины, сколы, обнаружен люфт, то ее следует заменить. Сколько прослужат детали, зависит от их качества и условий эксплуатации.

Необходимые инструменты

Для поведения процедуры замены на ВАЗ 2108 необходимо приготовить обычный инструментарий:

• наборы головок и накидных ключей;
• отвертку;
• специальный ключ для проворачивания натяжного ролика;
• домкрат;
• новые расходные материалы;
• чистую ветошь.

Если отсутствует специальный ключ для поворота натяжного ролика, можно воспользоваться плоскозубцами и двумя гвоздями.

 Загрузка …

Этапы работы

Чтобы с автомобилем удобно было работать, его следует загнать на ровную площадку либо подъемное приспособление.

Сама замена состоит из следующих шагов:

1. Для доступа к шкиву коленвала сначала нужно демонтировать спереди правое колесо.
2. Отвернув три болта, необходимо снять защитную крышку ГРМ.

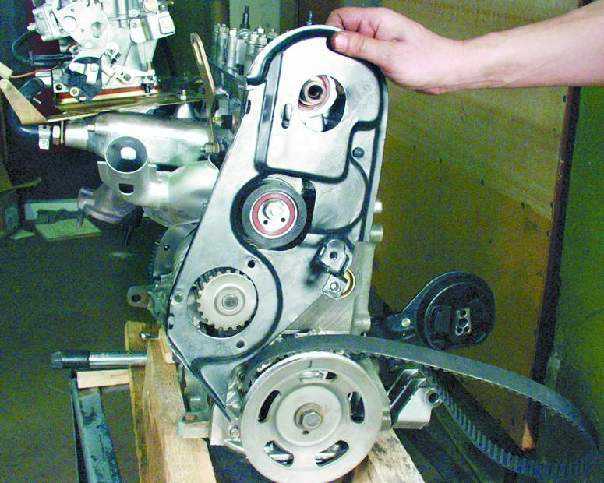

   Демонтаж защитной крышки

3. Ослабив ремень генератора, снимаем его со всех роликов.
4. Далее необходимо выставить метки. Для этого нужно проворачивать коленвал в направлении движения часовой стрелки пока не будут совпадать метки на распредвале и задней крышке механизма газораспределения.
5. В верхней части картера сцепления нужно демонтировать заглушку и убедиться, что рисочка на маховике и прорезь на корпусе картера сцепления совпадают.
6. Далее следует снять датчик, показывающий положение коленвала.
7. Коленчатый вал необходимо зафиксировать. Для этого нужно вставить отвертку или металлический штырь между зубьями маховика.
8. Далее, открутив болт крепления, следует демонтировать шкив привода генератора.
9. С помощью ключа на «17» нужно ослабить крепежную гайку на натяжном ролике. Когда ремешок максимально ослабнет, его можно снять.

   Демонтаж резинового изделия

10. Для замены натяжителя нужно выкрутить гайку крепления и снять его со штыря. При замене ролика следует осмотреть дистанционную шайбу, которую при необходимости также нужно заменить.

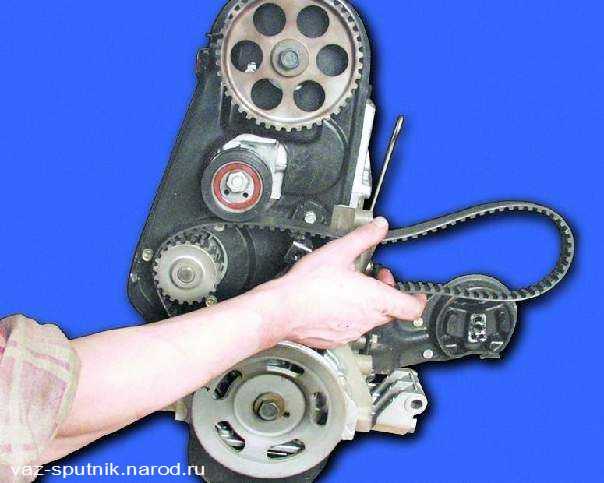

11. Новый ремешок сначала надевается на зубья шкива коленвала, затем на зубья шкива помпы, далее заводится за ролик и натягивается на зубья шестерни распредвала.
12. Спецключом или с помощью гвоздей и пассатижей нужно провернуть натяжитель и натянуть резиновое изделие.
13. Далее необходимо затянуть гайку крепления натяжного ролика.
14. Затем нужно вернуть на место шкив привода навесного оборудования и вкрутить до конца болт крепления. Далее следует повернуть коленчатый вал по направлению часовой стрелки всего лишь на пару оборотов и снова выставить все установочные метки на распредвале и коленвале. Установка меток на шкивеПроверка натяжения ремешка ГРМ

    Если метки не совпадают, монтаж ремня следует повторить.

    Проверяем натяжение ремешка ГРМ

    После установки ремешка нужно проверить его натяжение. Для этого необходимо повернуть ремешок на промежутке между шкивами распредвала и коленвала на 90 градусов. Если при небольшом усилии он поворачивается более чем на 90 градусов, его нужно натянуть сильнее.

15. Далее устанавливаем остальные комплектующие в обратном порядке.

На последнем этапе обязательно следует проверить совпадение установочных меток.

На этом замена ремня механизма газораспределения на ВАЗ 2108 карбюратор закончена.

Видео «Замена газораспределительного ремня на ВАЗ 2108»

На видео можно посмотреть, как правильно заменить ремешок ГРМ на ВАЗ 2108.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (80. 00%)

Нет (20.00%)

Замена ремня ГРМ на ВАЗ-2114 8 клапанов своими руками: видео, фото

Дальше речь пойдёт о двух двигателях – 2111 и 11183. Завод ВАЗ их устанавливал на хэтчбеки Лада-114. Узел ГБЦ в этих моторах содержит не 16 клапанов, а 8, и заменить ремень ГРМ на ВАЗ-2114 сможет любой начинающий механик: клапаны не задевают за поршни при любых положениях шкивов. Шкив ГРМ здесь – один, и его надо выставлять по метке так же как и коленчатый вал. Рассмотрим подробности.

То, что мы собираемся делать, у профессионалов занимает 10 минут. Смотрим пример замены ремня ГРМ ВАЗ-2114 на видео:

Содержание

• 1 Все шаги по замене ремня ГРМ «от и до»
  • 1.1 Как регулировать натяжение?
  • 1.2 Рекомендации
• 2 Артикулы
  • 2.1 Аналоги ремней
  • 2.2 Аналоги ролика
• 3 Типичные ошибки
• 4 Вся инструкция по замене ремня ГРМ на ВАЗ-2114 на одном видео

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

1. Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).

   Кожух ГРМ на моторе 2111 и 11183

2. Ключом «на 17» вращаем коленвал и смотрим, когда совпадут метки на верхнем шкиве и на двигателе. Затем, открыв заглушку, проверяем совпадение меток в картере сцепления. Сразу фиксируем маховик отвёрткой.

   Метки на шкиве и на маховике

   Альтернативный способ «срывания» ГРМ

3. Заменить ремень ГРМ на ВАЗ-2114 нельзя без снятия ремня генератора: ослабляем верхний и нижний крепёжный винт, помечаем положение регулировочного винта и выкручиваем его на 80%.
   Как придвинуть генератор к двигателю

4. Ключом «на 17» отворачиваем винт крепления шкива привода генератора. При монтаже надо будет следить за совпадением рисок (см. фото). Момент затяжки винта – 99-110 Н*м.

   Шкив генератора на двигателе

5. Ослабляем гайку на ролике, поворачиваем его и снимаем ремень. Теперь можно заменить и сам ролик.

   Финальный шаг по демонтажу

При монтаже нового ремня верхний шкив ещё раз выставляют по меткам (см. выше). Отвёртку-фиксатор убирают после монтажа.

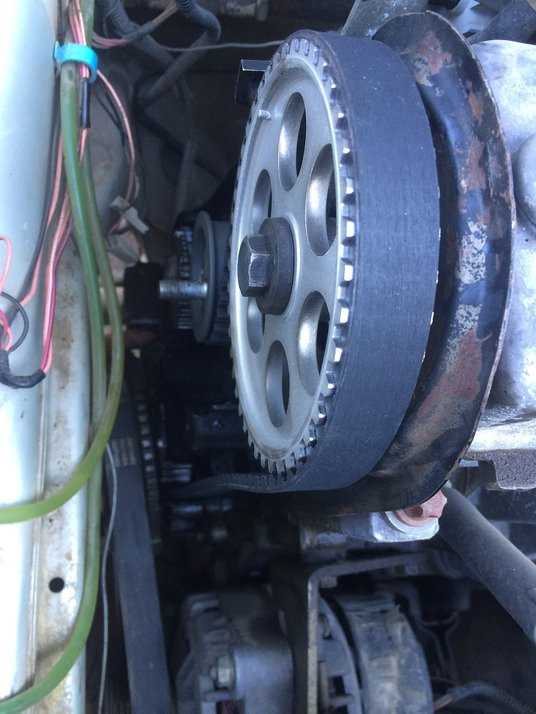

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец.

Отверстия, предназначенные для ключа, должны находиться под гайкой снизу. Это и есть правильное положение ролика.

Подробнее о последующем натяжении ремня генератора здесь.

Рекомендации

• Перед установкой нового ремня протирают уайт-спиритом все шкивы, то есть зубцы на них. А регулировочный винт можно обработать растворителем ржавчины.
• Нет смысла защищать новый ремень силиконовой смазкой. Кстати, по регламенту, предусмотренному для ВАЗ-2114, заменять ремень ГРМ надо через каждые 60 000 км либо при необходимости. А необходимость может быть вызвана даже попаданием на резину продуктов нефти.

  Изношенный ремень

• Фиксировать маховик, по-видимому, должен помощник: картер сцепления и привод ГРМ находятся с двух разных сторон.

Артикулы

• 2108-1006120 – ролик. Внимание: детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!
• 2108-1006129 – шпилька под ролик;
• 2108-1006040-10 – ремень;
• 2108-1006149 – уплотнитель под кожух;
• 2108-1006146 – кожух пластиковый.

Аналоги ремней

• GATES 5521 или 5521XS (усиленный), рекомендуется
• FINWHALE BD-111
• BOSCH 1 987 949 559
• LEMFORDER 58-111-19 или 14458 01
• CONTITECH СТ-527
• GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
• DAYCO 111х190/1

[spoiler show=»Показать все артикулы»]

• HANSE HZ 011 008
• БРТИ 21080-1006040-10
• TOYOTA 13568-19035
• RENAULT 7701462019
• OPEL 636359
• ROVER GTB1124
• AYWIPARTS AW2110560
• PROCODIS FRANCE 05CD27
• FAI 40305
• GK 791170
• MAGNETI MARELLI 340018181434
• MAPCO 43080
• HEPU 29-0165
• OPTIMAL R-1113
• SCT G124
• WILMINK WG1151273
• VEYANCE G1474
• OPTIBELT ZRK 1123 (3 шт. )
• TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
• FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
• LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

[/spoiler]

Аналоги ролика

• GATES T42042 или T42042A (2 шт.)
• MAPCO 23081
• FLENNOR FS99018
• LUK 531 0671 20
• OPTIMAL 0N1917

[spoiler show=»Показать все артикулы»]

• BREDA LORETT TDI3009
• TORQUE 830900АЕ2
• ESPRA 2108-1006120/ES0108
• INA 531075010
• CORAM C747
• ВПЗ-23 830900АЕ1

[/spoiler]

Типичные ошибки

Вся инструкция по замене ремня ГРМ на ВАЗ-2114 на одном видео

Ремень грм на ваз 2108: замена своими руками

Замена ремня грм (ремня газораспределительного механизма) не всегда является простой операцией. На некоторых моделях автомобилей этот процесс может занять большое количество часов.

Но вместе с тем, заменя ремня — важная работа при обслуживании любого автомобиля.

Связано это с тем, что на большинстве автомобилей разрыв ремня грм приводит к плачевным последствиям, результатом чего как правило является вскрытие двигателя и ремонт газораспределительно механизма а иногда и шатунно-поршневой группы.

В среднем ресурс ремня грм колеблется около 60-80 тысяч километров, но на практике рекомендуется не выезжать полный ресурс, а заменять ремень грм преждевремнно, а так же при любых его видимых повреждениях, дабы не получить вышеописанных проблем. Так же рекомендуется менять ремень после покупки автомобиля, если неизвестно сколько проездил предыдущий владелец авто без замены.

На многих автомобилях замену ремня грм возможно провести лишь на станциях с квалицицированными специалистами, т.к. после замены необходима электронная проверка двигателя, однако на несложных по конструкции автомобилях эту операцию можно провести самому. Рассмотрим замену на примере отечественного автомобиля ВАЗ с двигателем 21083 (устанавливается на модели ВАЗ 2108/2109/21099).

Замена ремня ГРМ на ВАЗ 2108/2109/21099

Ниже описана инструкция по замене ремня на семействе 8-ми клапанных двигателей. с 16-ти клапанным двигателем осуществляется по-другому.

Снимаем ремень привода генератора. Ключом «на 10» отворачиваем болты передней крышки ГРМ:

Снимаем правое колесо и правый брызговик моторного отсека.

Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива…

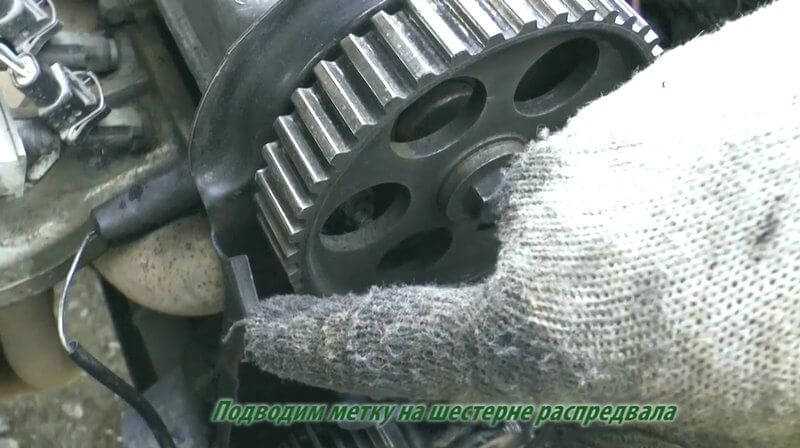

…до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

Сняв резиновую заглушку в верхней части картера сцепления…

…убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления. (Шланг подвода охлаждающей жидкости к радиатору для наглядности снят.)

Так должна быть расположена риска на маховике двигателя (при снятой коробке передач и головке блока цилиндров).

Снимаем датчик положения коленчатого вала (см. «Снятие датчика положения коленчатого вала»).

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

Отворачиваем болт крепления шкива привода генератора.

Снимаем шкив привода генератора.

Ключом «на 17» ослабляем гайку крепления натяжного ролика.

Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

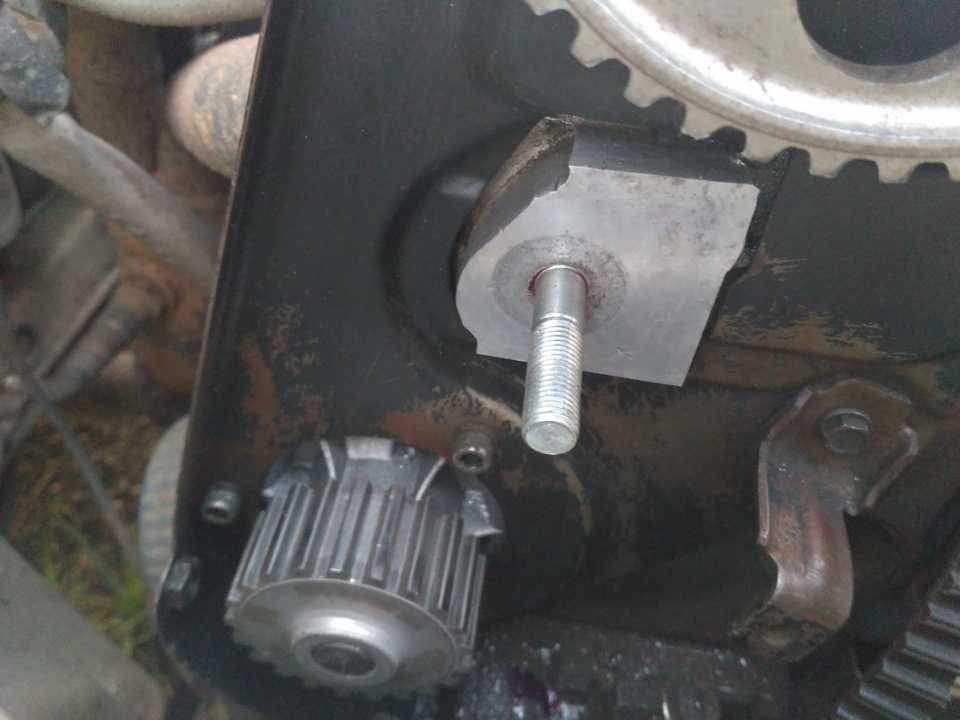

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.

Под роликом установлена дистанционная шайба.

Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень.

Затягиваем гайку крепления натяжного ролика. Заворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса (см. рис.).

Схема привода распределительного вала: 1 — зубчатый шкив коленчатого вала; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя защитная крышка; 5 — зубчатый шкив распределительного вала; 6 — зубчатый ремень; А — установочный выступ на задней защитной крышке; В — метка на шкиве распределительного вала; С — метка на крышке масляного насоса; D — метка на шкиве коленчатого вала.

Если метки не совпадают, повторяем операцию по установке ремня. Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

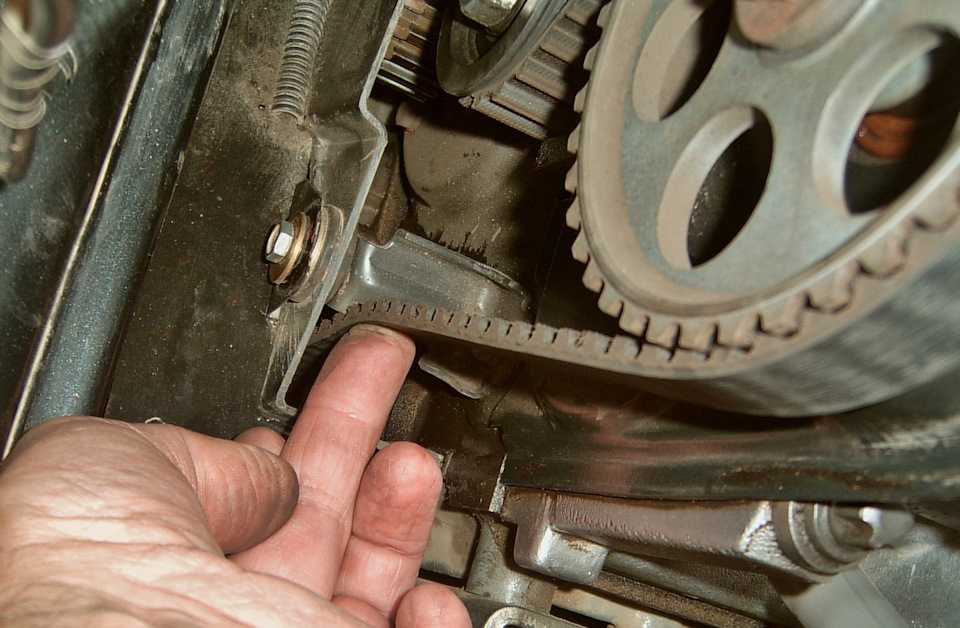

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15 — 20 Н (1,5 — 2,0 кгс).

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

Источник: http://PortalVAZ.ru/zamena-remnya-grm-na-vaz-21092108/

Снятие и замена ремня ГРМ на ВАЗ 2108, 2109, 21099

Здравствуйте, сегодня мы расскажем Вам, как самостоятельно снять и заменить ремень ГРМ на ВАЗ 2108, 2109, 21099. Ремень ГРМ имеет ключевую роль в работе двигателя, он соединяет все основные механизмы.

Если данный ремень порвется, то автомобиль не сможет передвигаться самостоятельно, а если ремень ГРМ порвется на двигателе с 16 клапанами, то эти самые клапана загнуться и двигатель придется перебирать. Ремень ГРМ нужно менять, примерно, раз в 60.

000 км, а так же время от времени его нужно осматривать на наличие трещин.

Для начала откручиваем и снимаем защиту ремня ГРМ

Снимаем защиту ремня ГРМ

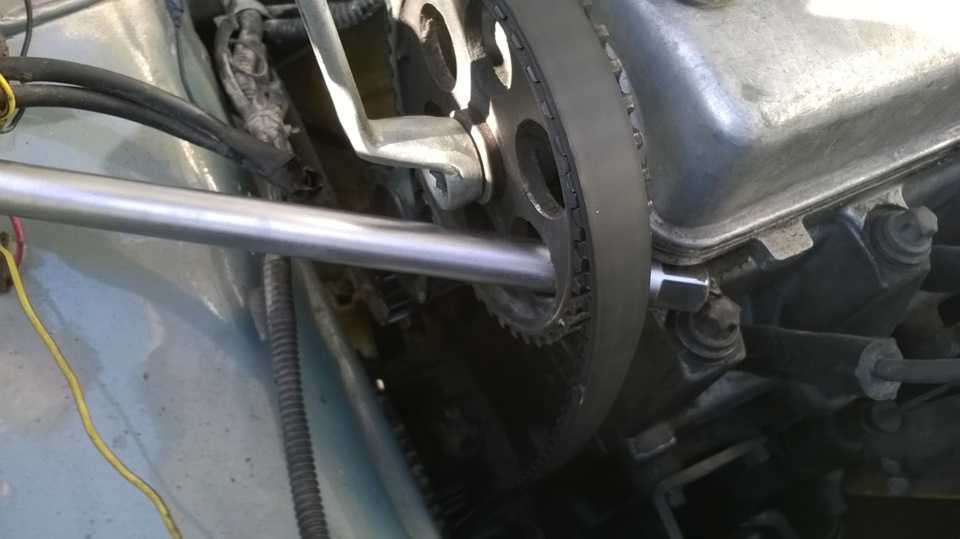

Далее прокручиваем коленвал головкой на 19 по часовой стрелке, пока метки не совпадут

Прокручиваем коленвал до метки

Теперь зафиксировав отверткой или чем-то еще шкив, откручиваем гайку

Фиксируем шкив и откручиваем его

Далее снимаем шкив

Снимаем шкив

Ослабляем гайку натяжителя ремня ГРМ и снимаем ремень

Ослабляем гайку натяжителя Снимаем ремень ГРМ

Теперь одеваем ремень на шкив и на вал, соблюдаем метки

Одеваем ремень ГРМ Одеваем ремень ГРМ

Далее заводим ремень за натяжитель и натянув ремень закручиваем гайку натяжителя

Одеваем ремень ГРМ

Ремень должен поворачиваться на 90 градусов, если этот угол больше или меньше отрегулируйте натяжение ремня еще раз.

Проверяем натяжение ременя ГРМ

Источник: https://nazcar.ru/cars/vaz/2108/1038-snyatie-i-zamena-remnya-grm-na-vaz-2108-2109-21099.html

Подробная инструкция по замене ремня ГРМ на ВАЗ 2108 своими руками, видео

Чтобы поездка на автомобиле доставляла удовольствие, нужно постоянно следить за его техсостоянием и регулярно менять все расходные материалы. Ремень ГРМ является одним из таких материалов.

В статье дана инструкция по замене ремешка ГРМ на ВАЗ 2108 с карбюратором и прилагается демонстрационное видео, которое превратит процесс замены для любого водителя из обременительной обязанности в удовольствие.

Для чего нужен ремень ГРМ?

Современные автомобили, на которых установлен карбюратор, оснащены газораспределительным механизмом. При работе ГРМ клапана должны открываться и закрываться в строгом порядке. Их движения должны совершаться синхронно согласно с движениями поршней.

Передача движения от коленвала распредвалу осуществляется с помощью ремешка ГРМ. При его обрыве нарушаются фазы газораспределения, что может привести к серьезным поломкам. В зависимости от конструкции двигателя могут погнуться клапана при встрече с поршнями.

Руководство по замене

Замену ремня газораспределения на ВАЗ 2108 с карбюратором производители рекомендуют выполнять через 60-75 тыс. километров пробега. Учитывая, что автомобиль эксплуатируется в разных условиях, то визуальный осмотр узлов рекомендуется делать через каждые 15 тыс. километров.

Замену следует делать, если обнаружены такие дефекты:

• неровности, износ, трещины на поверхности;
• масляные пятна;
• обтрепанные торцевые стороны;
• надрыв, износ, отсутствие зубьев;
• растянутый ремень, который уже невозможно натянуть.

При осмотре узла следует обратить внимание и на другие элементы.

В комплекте с ремешком обычно меняется натяжной ролик.

Если обнаружены потеки масла, то, скорее всего, необходимо заменить сальники. Если на поверхности помпы есть царапины, сколы, обнаружен люфт, то ее следует заменить. Сколько прослужат детали, зависит от их качества и условий эксплуатации.

Необходимые инструменты

Для поведения процедуры замены на ВАЗ 2108 необходимо приготовить обычный инструментарий:

• наборы головок и накидных ключей;
• отвертку;
• специальный ключ для проворачивания натяжного ролика;
• домкрат;
• новые расходные материалы;
• чистую ветошь.

Если отсутствует специальный ключ для поворота натяжного ролика, можно воспользоваться плоскозубцами и двумя гвоздями.

Этапы работы

• Чтобы с автомобилем удобно было работать, его следует загнать на ровную площадку либо подъемное приспособление.
• Сама замена состоит из следующих шагов:

1. Для доступа к шкиву коленвала сначала нужно демонтировать спереди правое колесо.
2. Отвернув три болта, необходимо снять защитную крышку ГРМ.

Ослабив ремень генератора, снимаем его со всех роликов.

Новый ремешок сначала надевается на зубья шкива коленвала, затем на зубья шкива помпы, далее заводится за ролик и натягивается на зубья шестерни распредвала.

1. Если метки не совпадают, монтаж ремня следует повторить.
2. Проверяем натяжение ремешка ГРМ

После установки ремешка нужно проверить его натяжение. Для этого необходимо повернуть ремешок на промежутке между шкивами распредвала и коленвала на 90 градусов. Если при небольшом усилии он поворачивается более чем на 90 градусов, его нужно натянуть сильнее.

• На последнем этапе обязательно следует проверить совпадение установочных меток.
• На этом замена ремня механизма газораспределения на ВАЗ 2108 карбюратор закончена.

Видео «Замена газораспределительного ремня на ВАЗ 2108»

На видео можно посмотреть, как правильно заменить ремешок ГРМ на ВАЗ 2108.

• Ремонт и замена трамблера: для справки владьцам восьмой модели ВАЗ
• Подключаем и ремонтируем генератор на «Восьмерке» своими силами
• Изучаем и чиним печку на ВАЗ 2108: неисправности вентилятора, радиатора и крана

Источник: http://car-avz.ru/glavnaya/ustanovka/3328-podrobnaya-instruktsiya-po-zamene-remnya-grm-na-vaz-2108-svoimi-rukami-video

Самостоятельно меняем ремень ГРМ на ВАЗ 2108 в гаражных условиях

Ремень ГРМ соединяет несколько узлов автомобиля, обеспечивая их стабильную работу. Он постоянно испытывает значительные нагрузки, что приводит к быстрому износу. Поэтому необходимо регулярно проверять его состояние и в случае необходимости вовремя производить замену. Процедура замены довольно трудоемкая, но если придерживаться инструкции, то самостоятельно заменить газораспределительный ремень сможет даже начинающий водитель.

На первых моделях жигулей на газораспределительном механизме использовались цепи. Начиная с ВАЗ 2108, в газораспределительной системе стала использоваться ременная передача. Она имеет ряд преимуществ перед цепью: уменьшение шумов, простая диагностика состояния, легкая замена, уменьшение потерь. Главный недостаток – небольшой срок эксплуатации.

Ремень ГРМ постоянно испытывает большие нагрузки, что является причиной его быстрого износа. При слабом натяжении и повреждениях нарушаются функции помпы, генератора и других узлов, которые задействованы в ременной передаче.

Опаснее всего обрыв ремня, когда автомобиль находится в движении. При внезапном разрыве пропадает согласованность между перемещениями клапанов и поршней, они сталкиваются друг с другом.

Это приводит к повреждению поршневой системы и изгибу клапанов.

В этом случае придется не только менять ремень, но и делать ремонт головки блока цилиндров.

На износ ремня влияют следующие факторы:

• качество изготовления;
• тяжелые условия эксплуатации;
• попадание на поверхность рабочих жидкостей и масел;
• манера езды водителя;
• перепады температур.

Необходимо вовремя проводить технические работы.

Сроки замены ременного привода ГРМ

Каждый водитель должен знать, когда нужно менять газораспределительный ремень. Сроки прописаны в инструкции по эксплуатации автомобиля ВАЗ 2108, где рекомендуется проводить замену через 50-60 тыс. км пробега. Но так как условия эксплуатации разные, необходимо время от времени проводить осмотр ремня и вовремя его менять, если обнаружены следующие изъяны:

• трещины и неровности на поверхности;
• наличие следов от масла или охлаждающей жидкости;
• обтрепанные края, отслоение корда;
• отсутствие зубьев;
• невозможность регулировки натяжки.

Признаками плохого состояния ремня является появление посторонних шумов при работе силового агрегата, появление вибрации, трудности при запуске, черный дым в выхлопных газах. Если обнаружены масляные пятна, то следует заменить сальники.

Специалисты рекомендуют одновременно с ремнем менять натяжной ролик. В нем стоят подшипники, смазки которых, как правило, хватает лишь до смены ремня. Также необходимо осмотреть помпу на наличие царапин, сколов, люфта. Если обнаружены эти дефекты, помпу следует заменить.

Шкивы распредвала и коленвала тоже должны быть без следов износа и дефектов. Если не выполнить замену расходников с дефектами, через небольшой промежуток времени может потребоваться новый ремонт. При изношенном шкиве ремень будет постоянно сползать и быстро придет в негодность.

Замена ремня ГРМ: пошаговая инструкция

Процедура замены ременной передачи на ГРМ ВАЗ 2108 трудоемкая, но по силам даже начинающему автолюбителю. Необходимо приготовить нужные инструменты и закупить расходные материалы.

Из инструментов понадобятся:

• набор накидных ключей;
• домкрат;
• отвертка;
• набор головок;
• ключ для откручивания натяжного ролика или плоскогубцы.

Следует приготовить чистую ветошь для очищения авто от пыли и загрязнений, а также тару для слива охлаждающей жидкости.

Для удобства проведения технических работ автомобиль следует установить на подъемник, эстакаду или смотровую яму. Процедура замены проводится поэтапно:

• Сначала снимаем защитный кожух, который закрывает узлы ремень ГРМ. Для этого откручиваем два болта крепления сбоку и один по центру.

• Снимаем защиту с двигателя и сливаем антифриз, если решили поменять помпу (водяной насос).
• Теперь выставляем метки. Нужно проворачивать коленчатый вал по часовой стрелке до того момента, когда совпадут риски на корпусе ГРМ и шестерне распределительного вала. Таким образом, выставляется ВМТ на первом цилиндре. Это можно сделать одним из способов: за болт шестерни распредвала, крутя вывешенное колесо на четвертой скорости.

• Дополнительно проверяем метки, сняв крышку картера сцепления. Рисочка, имеющаяся на маховике, должна быть расположена напротив углубления на корпусе картера.

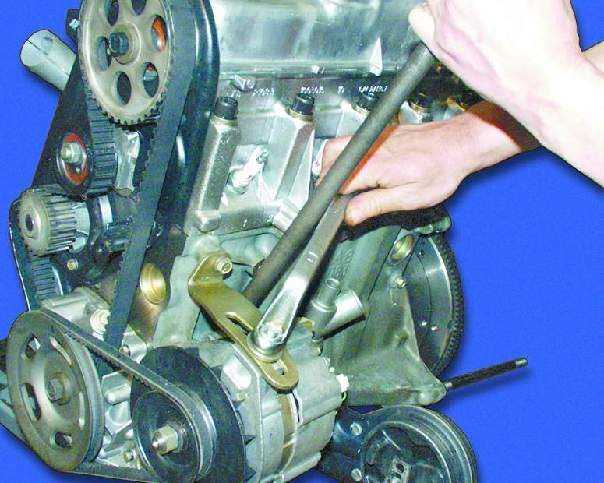

• С помощью ключа на «13» ослабляем гайку крепления генераторной установки и отводим ее в сторону.
• Затем ключом на «10» откручиваем болт-натяжитель.

• Далее снимаем ремень со шкива распредвала.
• Чтобы снять ремешок с шестерни коленвала, нужно демонтировать его шкив. Для этого снимаем переднее колесо справа, а также подкрылки, если они установлены.
• Затем выворачиваем руль вправо до конца. Этими действиями мы открываем доступ к боковому щитку, который снимаем, чтобы добраться до шкива.
• Фиксируем с помощью отвертки шкив и выкручиваем болт крепления. Теперь можно снять шкив.

• Далее полностью сбрасываем ремень.
• На следующем этапе меняем натяжной ролик. Для этого отвинчиваем гайку и снимаем со шпильки.

• Затем устанавливаем новое изделие и закручиваем гайку.
• Пока доступны шестерни ГРМ осматриваем их на наличие следов износа. Если найдены изъяны, меняем на новые. Одновременно следует проверить сальники на валах.

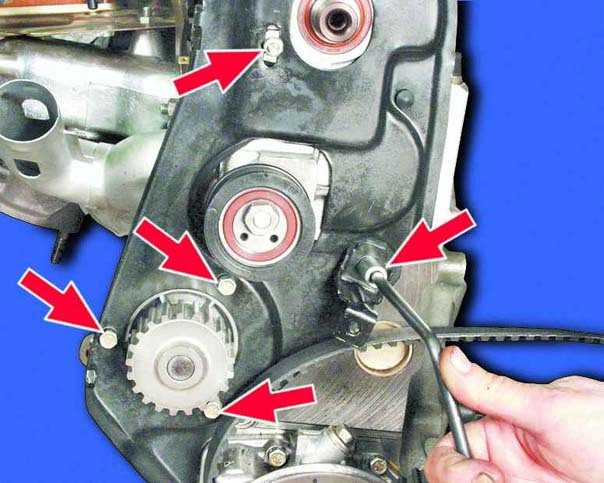

• Снимаем помпу и меняем на новую или очищаем старую от загрязнений. Особое внимание следует обратить чистоте посадочного гнезда водяного насоса. Перед установкой помпы прокладку нужно обработать герметиком. Закрутив крепеж, проверяем качество протяжки.
• Устанавливаем на место все снятые элементы.
• Прежде чем надевать ремень, необходимо очередной раз проверить правильность выставления меток.
• Ремень не имеет направления, но лучше его устанавливать так, чтобы цифры были повернуты к водителю. Сначала накидываем на нижнюю шестерню, затем на водяной насос, на шестерню распределительного вала и заводим за натяжной ролик.
• Далее регулируем натяжку ремня. Для этого вставляем 2 шурупа в отверстия на ролике, помещаем между ними отвертку и крутим натяжитель против движения часовой стрелки.

• Натягиваем ремень до требуемого состояния. Она считается оптимальной, если при незначительном усилии на ремень между шестернями двух валов – распределительного и коленчатого, можно его вывернуть лишь на 90 градусов. Если больше, то необходимо натянуть сильнее.
• После установки ремня, нужно проверить совмещение меток. Если они выставлены неправильно, следует демонтировать ремень и повторить его установку.
• Осталось прикрутить защиту, прикрутить колесо, залить охлаждающую жидкость, если она сливалась.

Самостоятельная замена ремня займет много времени, но даст возможность сэкономить на техобслуживании и будет получен опыт установки ремня ГРМ.

Замена ремня ГРМ на ВАЗ 2108

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи: Оцени автора Загрузка…

Источник: https://labavto.com/vaz/2108/samostoyatelno-menyaem-remen-grm-na-vaz-2108-v-garazhnyh-usloviyah/

Замена Ремня Грм Ваз 2108 Карбюратор

Замена ремня грм ВАЗ 2109

Добрый день, дорогие посетители сайта zerga.ru. В данной статье я расскажу вам, как производится замена ремня ГРМ ВАЗ 2109. Данный материал по замене ремня, может подойти и к таким моделям автомобилей как ВАЗ 2108, 21099 и 2110, а так же их модификаций.

Начиная с восьмой модели, на двигателях была установлена ременная передача газораспределительной системы. Была, конечно, попытка разработчиков внедрить ремень на Классических моделях ВАЗ 2105, но конструкция была не совершенна и от неё отказались.

В процессе эксплуатации ремень подвергается износу, как и все механизмы. Завод изготовитель установил эксплуатационный ресурс 50-60 тысяч километров и потом нужна замена ремня ГРМ, даже если на нём нет видимых повреждений. Некоторые водители на свой страх и риск ездят до последнего, когда ремень разорвется, и только потом меняют его.

Такой метод подойдёт только для владельцев автомобилей с объемом двигателя 1500 кубиков, так как на поршнях с таким объемом сделаны циковки (выборки под клапана). На других двигателях с объемом поменьше, при обрыве ремня ГРМ гнёт клапана и потом ремонт головки блока цилиндров неизбежен.

Как сделать ремонт ГБЦ рекомендую ознакомиться со статьёй «Ремонт ГБЦ автомобиля ВАЗ».

Для провидения работ по замене ремня нам нужен хороший инструмент и побольше оптимизма. Итак, начнём.

Для доступа к ремню нам нужно снять крышку, которая предохраняет попадание на ремень воды и грязи. Крепится он тремя болтами. Вывернув болты, снимаем крышку.

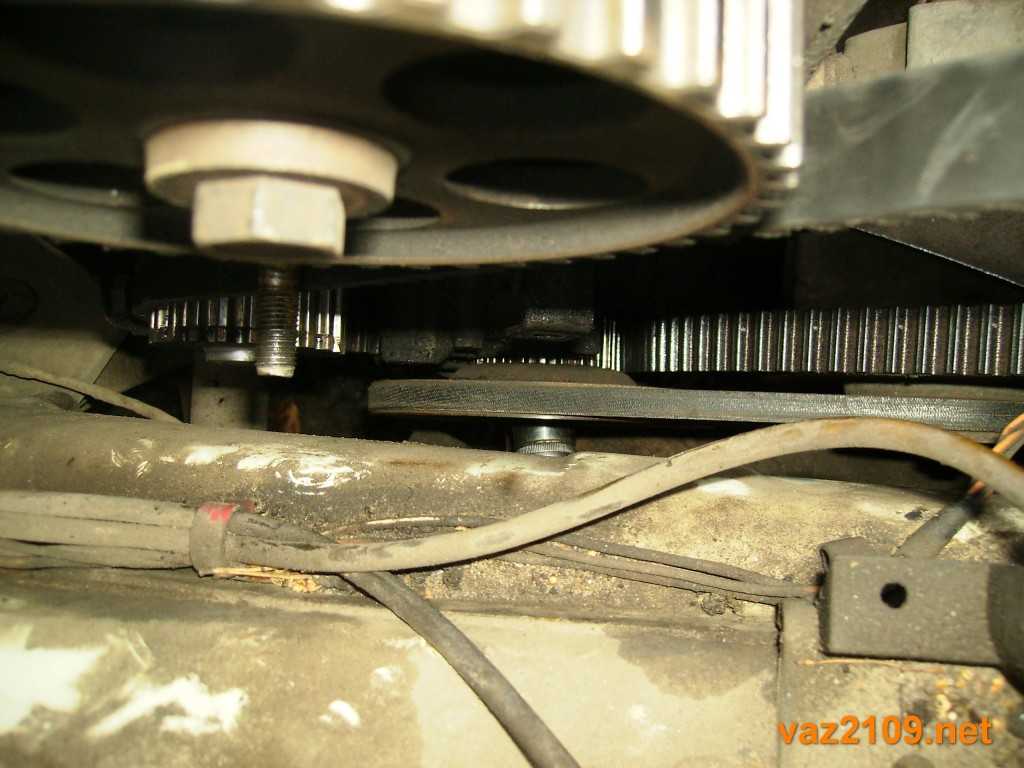

После того как снял крышку я увидел вот такую картину.

Товарищ говорит, что ремень заменил недавно и проехал всего лишь пару тысяч километров. Видно, что ремень потёрло о металлический защитный щиток, на котором была небольшая вмятина.

Конечно же, повреждение не критичное, но видно, что ремень грм сполз в сторону двигателя, а значит это не хорошо. Я видел, как двигатель работал в нормальном режиме с повреждением серьезней, чем это, а во время замены ремня грм, выяснилось, что не было около десятка зубьев на ремне. Наверное, натяжка была большой потому и не провернуло.

Следующим шагом, будет снятие ремня генератора. Так как нам нужно будет снимать шкив, для доступа к ремню грм, то нужно обязательно снять ремень генератора. Снимается он легко, отпускаете верхний стопорный болт и отводите генератор к двигателю. Таким образом, ремень генератора ослабевает и его можно извлечь.

Далее, нам нужно выставить газораспределительный механизм по меткам. Первое что сделаем, мы установим коленчатый вал по метке. Проворачивая коленчатый вал, смотрим в лючок на корпусе сцепления, что бы метка на корпусе совпала с меткой на маховике коленчатого вала.

Совпадение меток означает, что поршень первого цилиндра стоит в верхнем положении и когда мы будем устанавливать новый ремень грм, нам будет легче его отрегулировать. Но самое главное то, что газораспределительный механизм вращается в два раза медленнее, чем коленчатый вал, поэтому нужно смотреть, что бы метка на шестерне газораспределительного вала совпала с меткой на металлическом кожухе.

Теперь, когда у нас всё выставлено по меткам, мы можем приступить к снятию ремня грм. Отпускаем натяжной ролик и отводим его в сторону, что бы ослабить натяжение ремня.

Отпустив ролик можно спокойно снять ремень с шестерни распределительного вала.

Что бы снять ремень с шестерни коленчатого вала, нужно удалить шкив. Перебираемся под крыло правого колеса. Здесь нужно снять правое колесо и выкрутить руль полностью вправо. Всё это делается для того, что бы открыть доступ к боковому щитку. Здесь под крылом нужно снять этот щиток, который предоставит нам возможность демонтировать шкив с коленчатого вала.

Как заменить ремень грм и выставить метки ваз 2108

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы. Пошаговые этапы.

На фотографии ниже видно, где установлен щиток, и далее воспользовавшись головкой, отворачиваем болт, который крепит шкив.

Такой шкив устанавливается на двигатели с инжекторной системой подачи топлива и для того что бы снять его нужно зафиксировать коленчатый вал. Делается это всё очень просто. Устанавливаете большую отвёртку в лючок, где находится метка на маховике, и стопорите коленчатый вал от проворачивания за зубья на венце маховика.

Таким образом, можно с легкостью открутить болт на шкиве.

На карбюраторных двигателях, всё гораздо проще. Ниже на фотографии видно как происходит фиксирование шкива от проворачивания.

После того как сняли шкив, мы свободно извлекаем ремень грм.

Диагностика деталей привода грм

Перед установкой нового ремня газораспределительного механизма, давайте обратим внимание на несколько моментов, а именно, состояние помпы (водяного насоса) и состояние натяжного ролика.

«Водяной насос», приводится в действие ремнём грм и завод изготовитель рекомендует производить замену (водяного насоса) вместе с ремнём. Почему так? Представьте себе такую ситуацию, когда вы заменили ремень, а через пару тысяч километров выходит из строя помпа.

Вам снова нужно лезть под капот и всё разбирать заново, настраивать, а это время и нервы. А если помпа начнёт подтекать? Тогда охлаждающая жидкость попадёт на ремень грм — это приводит к ускоренному его износу. Если позволяют средства, то обязательно меняем помпу.

Как правильно сделать замену помпы рекомендую прочитать данную статью «Замена помпы ваз». Но часто бывает такая ситуация что средства ограничены и на помпу не хватает, тогда внимательно осматриваем её.

Попробуйте пошатать за шестерню, если люфта нет, и помпа вращается без скрипов и хрустов, то, можно помпу и не менять.

Натяжной ролик обязательно нуждается в замене. В нём установлены подшипники, которые смазываются один раз и смазки как правело, хватает до замены ремня грм. Есть два вида натяжных роликов старого и нового образца.

Ролик старого образца имеет металлический бортик и натяжка производится с помощью обычного рожкового ключа. Ролик нового образца имеет пластмассовый бортик и для натяжки нужен специальный ключ.

Что бы заменить натяжной ролик, нужно просто отвинтить гайку и снять его из шпильки.

Под роликом имеется специальная регулировочная шайба, смотрите не потеряйте её.

Ещё один важный момент, на котором хочу сконцентрировать внимание, это шпилька (ось) натяжного ролика. Будьте осторожны с ней не согните её при затяжке ролика.

Плавно переходим к шестерням газораспределительного механизма. Внимательно осматриваем их на предмет их повреждения. Если вы видите примерно вот такую картину как на фотографии в низу, то шестерни нужно обязательно заменить.

Так же следует обратить внимание на состояние сальников газораспределительного и коленчатого вала.

Установка ремня грм ваз 2109

Купив новый ремень, принимаемся за установку. У ремней нет направления движения, но лучше устанавливать буквами и цифрами к себе, то есть, если вы стоите лицом к правому крылу, то буквы и цифры должны быть, как положено к вам, а не наоборот (вверх ногами).

Сначала начинаем задевать ремень за нижнюю шестерню и, прижимая ремень, от проворачивания задеваем его за верхнюю шестерню с небольшой натяжкой, что бы ремень ни провисал. Далее, заводим его за шестерню помпы и натяжного ролика. Так же устанавливаем шкив.

Нам остаётся только подтянуть натяжной ролик. Есть для этого специальный ключ, но умельцы умудряются сделать всё вот так.

Натяжку ремня регулируем так. Приложив небольшое усилие, ремень должен скручиваться на 90 градусов. Это будет оптимальная натяжка ремня грм.

Теперь нужно провернуть несколько раз двигатель (ключом за болт который крепит шкив) и убедится, что метки на маховике и шестерне газораспределительного вала совпадают.

Если метки не совпадают, нужно провести повторное снятие ремня и отрегулировать заново.

Бывает такое, что метка не доходит на пол зуба, в таком случае рекомендую установить разрезную шестерню, как правильно её установить и отрегулировать рекомендую прочитать подробную статью «Установка разрезной шестерни ВАЗ 2108».

Если после повторного проворачивания двигателя метки совпадают можно запустить двигатель.

В моём случае, после пуска двигателя, ремень снова начал сползать к двигателю. После проделывания вышеперечисленных работ я нашел причину. Причина сползания ремня оказалась в подогнутой шпильке натяжного ролика, которую пришлось заменить.

Ролик стоял немного на перекос и ремень сползал к двигателю. Дело в том, что при прошлой замене ремня затягивая натяжной ролик механик, приложил большое усилие и согнул шпильку. Будьте внимательны, такая мелочь, а сколько проблем.

Бывает и такое, что подкладывают под ролик тонкие полукольца из пивной банки, но я думаю, что лучше заменить шпильку.

• Нам осталось только установить обратно защитный щиток и прикрутить колесо.
• Вот и всё, мы с вами произвели замену ремня грм ВАЗ 2109.
• Если кому-то есть что добавить, пожалуйста, пишите в х.
• На этом всё, до новых публикаций.

• Как снять двигатель ВАЗ
• Разборка двигателя ВАЗ. Часть 1
• Разборка двигателя ВАЗ. Часть 2
• Разборка двигателя ВАЗ. Часть 3
• Замена прокладки головки блока цилиндров ВАЗ 2109
• Замена воздушного фильтра на автомобилях ВАЗ
• Замена прокладки гбц ВАЗ 2106-07
• Замена помпы ВАЗ 2109

Источник: https://5net. ru/zamena-remnja-grm-vaz-2108-karbjurator/

Как Поменять Ремень Грм На Ваз 2108

Подмена ремня ГРМ на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять ремень ГРМ на ВАЗ 2108-ВАЗ 21099? 1) Согласно заводу каждые 60.000-75.000 тыс. км.

Примечание! Но инспектировать состояние ремня на наличие сильных изъянов, необходимо каждые 15.000 тыс. км!

Как заменить

• Снятие: 1) Сначала отверните оба боковых болта крепления крышки.
• 2) Следом отверните последний оставшийся центральный болт, который укрепляет крышку.
• 3) Сейчас взявшись рукою за крышку, снимите ее со собственного места посадки.

4) Дальше снимите со всех роликов, ремень генератора. (О том как снять ремень генератора, см.

«в этой статье») 5) Потом снимите фронтальное правое колесо с автомобиля. (см. Снятие колеса)

Примечание! Если на вашем автомобиле установлены к тому же в добавок подкрылки, то их то же придется снять!

6) Позже за центральный болт который укрепляет шкива, строго по часовой стрелки проверните коленвал.

Примечание! После проворачивания коленвала, обратите свое внимание на обе метки которые указаны на фото, они должны совпасть меж собой, 1-ая метка которая указана отверткой, это метка распредвала, а вот уже 2-ая метка, эта метка крышки!

7) Сейчас потянув рукою за заглушку, снимите ее с картера сцепления.

8) Дальше поглядите на риску, которая находится на маховике, она должна будет совпасть с прорезью на крышки картера сцепления.

Примечание! На фото, для более комфортного просмотра, шланг остывания снят!

9) Потом снимите датчик положения коленчатого вала. (см. «Снятие датчика положения коленчатого вала»)

10) Следом при помощи ассистента, зафиксируйте коленвал от проворачивания, и вследствие чего снимите сам шкив генератора, для этого: 1. Попросите ассистента воткнет отвертку, через сквозное отверстие в картере сцепления, и после этого пусть он зафиксирует эту отвертку.

Замена ремня ГРМ ВАЗ

Подмена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы. Пошаговые этапы.

Как заменить

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Примечание! Отвертку нужно вставлять промеж зубьев маховика!

2. Далее вы в это время, отверните центральный болт, который крепит шкив генератора. 3. И после чего взяв рукой за шкив генератора, снимите его с двигателя, а помощник пусть в это время уберет отвертку.

11) Следом при помощи гаечного ключа, ослабьте центральный гайку натяжного ролика.

Примечание! После ослабления гайки, проверните ролик до положения, при котором ремень сильнее всего будет ослаблен!

12) Затем снимите со всех роликов ремень, тем самым сняв его с двигателя.

13) Далее после снятия ремня, если вам будет нужно снять натяжной ролик для замены,тогда полностью отверните гайку его крепления, и затем снимите его.

Примечание! Сразу же за роликом находится дистанционная шайба, которая так же подлежит замене при деформации!

Установка: 1) Установите новый ремень, в обратном порядке снятию.

Примечание! Установку нового ремня, начинайте с самого нижнего шкива, «шкива коленвала»!

2) Следом вставьте пару винтов в оба отверстия, которые находятся в корпусе натяжного ролика, и после чего между этими двумя винтами, вставьте отвертку как показано на рисунке, и затем проверните ролик строго против часовой стрелки, тем самым натянув ремень, до нужного состояния.

Примечание! Ролик проворачивайте строго против часовой стрелки!

3) Далее установите на свое место шкив генератора, и после чего затяните болт который его удерживает, до упора.

Примечание! Перед тем как начать установку шкива генератора, проверьте совпадения метки коленвала «указана отверткой», с меткой на крышке «указана стрелкой»!

4) Теперь проверните на несколько оборотов строго по часовой стрелки, болт коленвала.

5) После всех проделанных операций, проверьте совпадение метки на маховике, а так же метки на распредвале, все эти метки должны совпадать с рисками на корпусе.

Примечание! Если хоть одни из каких либо меток не совпадают, то в таком случае, произведите установку ремня повторно!

Проверка натяжения ремня ГРМ:

1) Что бы проверить натяжение, поверните ремень при небольшом усилии на 90°, строго в том месте, которое указано на фото.

Примечание! Если ремень поворачивается более чем на 90°, при небольшом усилии, то в таком случае отрегулируйте его натяжение!

Важно! 1) После снятия ремня, не проворачивайте шкивы на которых он был установлен!

2) Натяжение ремня, регулируйте лишь за натяжной ролик!

Источник: https://vivauto. ru/kak-pomenjat-remen-grm-na-vaz-2108/

Как Натянуть Ремень Грм На Ваз 2109 ~ VESKO-TRANS.RU

Замена ремня ГРМ для ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда необходимо заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099? 1) По данным завода, каждые 60 000-75 000 тыс. Км.

Заметка! Но чтобы проверить состояние ремня на наличие сильных дефектов, вам нужно каждые 15 000 тысяч километров!

Как заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099?

• Вывод: 1) Сначала отвинтите оба боковых болта крепления крышки.
• 2) Затем отвинтите последний оставшийся центральный болт, который закрепляет крышку.
• 3) Теперь, положив руку на крышку, удалите ее со своего места.

4) Затем снимите с всех роликов генераторную ленту. (Как удалить пояс генератора, см.

«В этой статье») 5) Затем снимите переднее правое колесо от автомобиля. (см. Удаление колеса)

Заметка! Если ваш автомобиль также оснащен дополнительными колесами, то их также необходимо удалить!

6) Затем, для центрального болта, который крепит шкив, поверните коленчатый вал по часовой стрелке строго по часовой стрелке.

Заметка! После поворота коленчатого вала обратите внимание на обе метки, указанные на фотографии, они должны совпадать, первая отметка указана с помощью отвертки, это маркер распределительного вала, а теперь второй знак, этот знак крышки!

7) Теперь потянув руку за вилку, удалите ее из корпуса муфты.

8) Затем посмотрите на риск, который присутствует на маховике, он должен соответствовать слоту на крышке корпуса муфты.

Заметка! На фотографии, для более удобного просмотра, охлаждающий шланг удаляется!

9) Затем снимите датчик положения коленчатого вала. (см. «Снятие датчика положения коленчатого вала»).

10) Затем, с помощью помощника, закрепите коленчатый вал от поворота и, как результат, снимите шкив генератора, для этого: 1. Попросите помощника вставить отвертку через сквозное отверстие в корпусе муфты, а затем закрепите эту отвертку.

Чиатйте также:  Как Поменять Ремень ГРМ На Шевроле Лачетти

Правильно натянуть ремень ГРМ ВАЗ 2108-21083.

Это мой личный способ натяжки ремня ГРМ, думаю это многим пригодиться. А раз пригодиться, то ремни будут.

Натяжка ремня ГРМ. Чем грозит перетяжка ремня ГРМ?

Выполняем все без паники и не торопимся. Все элементарно, слабо- подтянули, сильно- ослабили. Ролик при перет.

Заметка! Отвертка должна быть вставлена ​​между зубьями маховика!

2. Далее вы в это время отвратите центральный болт, который крепит шкив генератора. 3. И затем, взяв руку на шкив генератора, выньте его из двигателя, а помощник в это время удалите отвертку.

11) Затем, используя гаечный ключ, ослабьте центральную гайку натяжного ролика.

Заметка! После ослабления гайки поверните валик в положение, в котором ремень наиболее сильно ослаблен!

12) Затем снимите с всех роликов ремень, тем самым удалив его из двигателя.

13) Затем, после снятия ремня, если вам нужно снять натяжной ролик для замены, полностью отвинтите гайку крепления, а затем снимите его.

Заметка! Непосредственно за роликом находится проставка, которая также должна быть заменена во время деформации!

Монтаж: 1) Установите новый ремень в порядке, обратном снятию.

Заметка! Установите новый ремень, начиная с самого нижнего шкива, «шкива коленчатого вала»!

2) Затем вставьте пару винтов в оба отверстия, которые находятся в корпусе натяжного ролика, а затем между этими двумя винтами вставьте отвертку, как показано на рисунке, а затем поверните валик строго против часовой стрелки, вытащив пояса до желаемого состояния.

Заметка! Поверните валик против часовой стрелки!

3) Затем замените шкив генератора, а затем затяните болт, удерживающий его на упоре.

Заметка! Перед запуском установки шкива генератора проверьте совпадение метки коленчатого вала, обозначенной «отверткой», с меткой на крышке, обозначенной стрелкой »!

Чиатйте также:  С Чего Подходит Торпеда На Ваз 2109

4) Теперь поверните несколько оборотов по часовой стрелке, болт коленчатого вала.

5) После всех выполненных операций проверьте совпадение метки на маховике, а также метки на распределительном валу, все эти отметки должны совпадать с рисками на теле.

Заметка! Если хотя бы одна из этикеток не соответствует, то в этом случае переустановите ремень!

Проверка натяжения ремня газораспределительного механизма:

1) Чтобы проверить натяжение, слегка поверните ремень на 90 °, строго в месте, указанном на фотографии.

Заметка! Если ремень поворачивается более чем на 90 °, приложив немного усилий, тогда в этом случае отрегулируйте его натяжение!

Важный! 1) После снятия ремня не поворачивайте шкивы, на которых он был установлен!

2) Натяните ремень, отрегулируйте только для натяжного ролика!

Источник: https://vesko-trans.ru/kak-natjanut-remen-grm-na-vaz-2109/

Выставить Метки ГРМ На Ваз 2109 Карбюратор ~ AUTOTEXNIKA.RU

Обрыв ремня и как выставить ГРМ ВАЗ 2109

Следует знать каждому, как выставить ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Подфартило для вас несказанно, если вы стали владельцем автомобиля с 8-миклапанным мотором объемом 1,5 литра. Для них при обрыве ремня клапаны остаются невредимыми, на других, к огорчению, придется чинить ГБЦ.

Как найти, что порван ремень ГРМ? Довольно легко, потому что теряется искра, движок не заводится, а коленчатый вал крутится резвее, ежели обычно. Естественно, как выставить ГРМ ВАЗ 2109 верно, необходимо знать и при подмене ремня. Сейчас и разглядим } миф случай.

Как снять ремень ГРМ ВАЗ 2109?

До проведения работ установите под задние колеса упоры и выдавите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом фронтальном колесе, потому что его придется снимать.

Поднимите правую сторону на домкрате и совсем снимите колесо (закиньте его под картер мотора, чтоб для которого предназначена конструкция падения машина не свалилась на диск тормоза). Откройте капот и ключом на 10 выверните три болта, которыми крепится защитный кожух механизма газораспределения. Что остается сделать нашему клиенту, сейчас у вас есть вид ему, можно продолжать.

Сейчас ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению подмены, потому что придется снимать с коленвала шкив. Ключом на 19 (есть вариант даже баллонником) выверните болт, которым прикручен шкив к коленчатому валу.

Выставить метки грм ваз 2110 8 клапанов

На карбюраторных вариантах автомобилей есть вариант воткнуть в прорезь шкива отвертку либо маленькой ключик, чтоб удержать коленчатый вал от проворачивания. На инжекторных придется пользоваться помощью напарника, который будет посиживать в салоне и нажимать на педаль тормоза (при всем этом необходимо включить пятую скорость).

Когда выверните болт, необходимо ослабить натяжной ролик ВАЗ 2109, чтоб облегчить снятие ремня. Для этой цели берете ключ на 17 и выкручиваете гайку. При этом конечно ролик ГРМ ВАЗ 2109 снять вполне, потому что для установки нового ремня его тоже следует поменять.

Снимите ремень со шкивов и внимательно обследуйте состояние помпы – здесь не является люфтов, рукою подергайте ее шкив в стороны. Соответствующей особенностью наличия свободного хода и сильной выработки жидкостного насоса будет служить возникновение выработки по краю ремня. Если такая бывают, то стоит сразу поменять насос.

Как заменить ремень грм и

МОЯ ПАРТНЕРСКАЯ Программка Входите И ЗАРАБАТЫВАЙТЕ.

Что касается подмены помпы, то это необходимо проделывать при каждой смене ремня. Учитывая, что авто данного семейства уже что остается сделать нашему клиенту старше 5 лет, то рекомендуемый срок подмены ремня – около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Как следует, необходимо устанавливать новый вовремя, не дожидаться, когда он на сто процентов износится и разорвет ремень. Однако натяжной ролик ВАЗ 2109 необходимо поменять сразу с ремнем, других вариантов нет.

Как

Для выполнения работ для вас будет нужно ключи на 17 и 19, фонарик и плоская отвертка. Снимите вполне старенькый ремень с роликом (только не потеряйте шайбы, подложенные под ним на него). Установите новый натяжной ролик ВАЗ 2109, после этого приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка у него совпадет с планкой, прикрепленной к блоку мотора. После чего пытайтесь не трогать распределительный вал, чтоб не сбить его (хотя это сделать не возможно, но если есть желание нашему клиенту остается можно).

Несколько фото, которые дадут приятное представление что, какие метки нужно кооперировать для установки ремня ГРМ на девятке:

1. Выставление метки на распределительном валу:

3.2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более четкой установки

Как выставить

Наживите на коленчатый вал болт, чтоб вы могли выставить шкив по меткам. Проверните коленвал пока, покуда метка на шкиве не станет верно вертикально – это самый 1-ый ориентир. После, чтоб удостовериться в корректности, вытащите резиновую заглушку в картере сцепления.

Раскроется смотровое окошко, через которое можно увидеть маховик. Итак вот, на последнем обязана быть метка – черта, которая при обычных настройках совпадает с прорезью на планке, прикрепленной к блоку мотора. Это ваш 2-ой ориентир, который прямо гласит о точности опции. Сейчас осталось только надеть ремень поначалу на шкив коленчатого вала, потом распределительного.

Чтоб отрегулировать натяжение ремня, необходимо установить в ролик ГРМ ВАЗ 2109 спецключ (конечно, в обстоятельствах его отсутствия, провести натяжение и с помощью отвертки и пары шурупов по другому гвоздиков). Обычное натяжение – это когда в самом длинноватом участке выходит провернуть его максимум на 90 градусов. И продать, он должен проворачиваться, но прокручиваться.

Когда повернуть его вообщем не выходит, то натяжение чрезмерное, необходимо ослабить. Для этой цели вам натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите функцию поновой. После чего ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если нашему клиенту остается нормально, собирайте узел и заводите мотор.

Видео о подмене ремня ГРМ на автомобиле ВАЗ 2109:

Источник: https://autotexnika.ru/vystavit-metki-grm-na-vaz-2109-karbjurator/

Самостоятельная замена ремня ГРМ на автомобилях ЛАДА Самара

Автор: admin | 22.12.2016

Фото- и видеоинструкция для тех, кто планирует самостоятельно заменить ремень привода грм на автомобиле ВАЗ 2114, 13,15.

Для выполнения работ потребуется помощник.

---

Содержание

• 1 Снятие ремня ГРМ
• 2 Установка ремня привода ГРМ
• 3 Видео по замене ремня грм на 8кл. движке:

Снятие ремня ГРМ

1. Снимаем переднюю крышку ремня привода ГРМ
2. Снимаем переднее правое колесо и брызговик двигателя
3. Снимаем ремень привода генератора
4. . Поворачиваем коленчатый вал в положение ВМТ такта сжатия первого цилиндра
5. Торцовым ключом на 17 мм (на части автомобилей на 19 мм) с удлинителем отворачиваем болт крепления шкива, при этом помощник через окно в картере сцепления шлицевой отверткой, вставленной между зубьями венца маховика, удерживает вал от проворачивания.
6. Снимаем шкив.
7. Отворачиваем гайку крепления натяжного ролика и максимально ослабляем натяжение зубчатого ремня
8. Снимаем зубчатый ремень со шкивов.
9. Вращая натяжной ролик, проверяем его состояние. Ролик, имеющий люфт и издающий сильный шум при вращении заменяем

Установка ремня привода ГРМ

1. Проверяем совпадение меток на зубчатом шкиве коленчатого вала и приливе на корпусе масляного насоса.
2.
   Так же убеждаемся в совпадении метки на шкиве распределительного вала и выступа задней крышки ремня привода.
3. Надеваем ремень на шкивы и натяжной ролик так, как показано ниже на рисунке, не допуская смещения установочных меток.

Надевать ремень нужно так, чтобы ветвь ремня между шкивами распределительного и коленчатого валов была натянута. Допускается немного повернуть распределительный вал в пределах толщины зуба ремня (так, чтобы метка D не сместилась в сторону от выступа С).

Схема привода распределительного вала: 1 – зубчатый шкив коленчатого вала двигателя; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя крышка ремня привода ГРМ; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень привода ГРМ; 7 – прилив на крышке масляного насоса; А – метка на зубчатом шкиве коленчатого вала; В – метка на приливе крышки масляного насоса; С – выступ на задней крышке ремня привода ГРМ; D – метка на зубчатом шкиве распределительного вала

4. Регулируем натяжение ремня

5. Заворачиваем болт крепления шкива коленчатого вала и, повернув коленчатый вал двигателя на два оборота, убеждаемся в совпадении меток на шкивах и двигателе. При необходимости переустанавливаем ремень.

6. Устанавливаем на место шкив коленчатого вала и затягиваем болт его крепления моментом 97,9–108,8 Н·м (9,9–11,1 кгс·м).

7. Устанавливаем на место переднюю крышку ремня привода ГРМ и ремень привода генератора в последовательности, обратной снятию.

8. Регулируем натяжение ремня привода генератора

Видео по замене ремня грм на 8кл. движке:

Найти:

Свежие записи

• Замена ремня привода генератора на ВАЗ 2113, 14, 15
• Проверяем натяжение ремня генератора на ВАЗ 13, 14, 15.
• Замена рулевых тяг на ВАЗ 2113, 2114, 2115
• Замена рулевой рейки на автомобилях ваз 2113, 14, 15
• Замена наконечников рулевой тяги на ВАЗ 2113, 2114, 2115.

Рубрики

• Выхлоп
• Двигатель ВАЗ 2114, 2113, 2115
• Задняя дверь
• Задняя часть кузова
• Кузов ВАЗ 2114, 2113, 2115
• Передняя дверь
• Передняя часть кузова
• Рулевое управление
• Система отопления
• Система охлаждения
• Система питания
• Система управления
• Тормозная система
• Ходовая часть
• Электрооборудование

Архивы

• Январь 2019
• Декабрь 2018
• Ноябрь 2018
• Октябрь 2018
• Декабрь 2017
• Июль 2017
• Июнь 2017
• Январь 2017
• Декабрь 2016
• Ноябрь 2016
• Октябрь 2016
• Сентябрь 2016
• Август 2016
• Июль 2016
• Июнь 2016
• Апрель 2016
• Март 2016
• Январь 2016
• Ноябрь 2015
• Октябрь 2015
• Сентябрь 2015
• Апрель 2015
• Май 2014

Iconic One Theme | Powered by WordPress

ГРМ ВАЗ 2108 – полный комплект от РУСМАШ

КУПИТЬ СО СКИДКОЙ! В ТВОЕМ ГОРОДЕ!Заказать на Wildberries с бесплатной доставкой

Цена: От 2300

Комплект ГРМ (газораспределительный механизм) для автомобилей ВАЗ 2108 производства «РУСМАШ». Применим к двигателям 2108, 2109, 2110.

Компания разрабатывает инновационные запчасти, имеет собственную производственную базу. Выпускает комплекты более высокого качества взамен штатных ГРМ отечественных автомобилей.

Состав комплекта:

1. ремень;
2. автоматический натяжной ролик (2 подшипника увеличенного диаметра, дополнительная крышка).

Комплект ГРМ для ВАЗ 2108 имеет следующие преимущества:

• стальная обойма ролика;
• специальная смазка подшипников;
• двойная защита подшипников от пыли и грязи;
• автоматический механизм компенсации для оптимального натяжения ремня и поглощения рывков во время работы;
• легкая регулировка натяжения одним движением руки;
• запатентованная конструкция ролика;
• замена без специального инструмента;
• специальные метки, исключающие перенатяжение;
• ресурс работы ролика, равный сроку службы двух ремней.

Компания дает гарантию на комплект ГРМ для ВАЗ 2108 100 000 км пробега.

Замена ремня ГРМ

Ремень состоит из корда (сплетенных стекловолоконных нитей), резины и внутренних нейлоновых зубьев. Отвечает за синхронизацию коленчатого и распределительного вала для впуска и выпуска газов в двигателях внутреннего сгорания. Если ремень выходит из строя, фазы рассинхронизируются. Из-за вращения валов по инерции такт работы клапанного механизма сбивается. В результате поршень встречается с открытым клапаном и получает серьезные механические повреждения. Избежать этого можно при своевременной замене ГРМ.

Долговечность ремня для газораспределительного механизма зависит от качества материалов, из которых он изготовлен, его нагрузочных характеристик, правильной установки и оптимального натяжения. Основная причина износа — ослабление натяжения ремня и, как следствие, трение зубьев ремня и шкивов. Если в механизм попала вода, пыль, грязь, этот процесс идет быстрее. Изношенный ремень обрывается или смещается.

Скорость износа зависит от многих факторов, поэтому необходимость ремонта определяют визуально при осмотре. Рекомендуемая частота замены ремня ГРМ на автомобилях ВАЗ 2108, 2109 — 75 000 км пробега.

Для комплектов ГРМ “РУМАШ” – 100 000 км.

Когда необходим ремкомплект:

• визуальные повреждения — расслоение, трещины, смещение, деформация, оголение корда, истирание зубьев ремня;
• повышенный уровень шума при работе двигателя;
• с момента установки ГРМ пробег автомобиля составил свыше 75 000 км;
• неуверенный запуск двигателя, потеря мощности;
• нетипичный дым из выхлопной трубы;
• тикающий звук при работе двигателя.

Плановая замена ремня ГРМ необходима даже при отсутствии визуальных дефектов и нормальной работе двигателя. Ресурс существенно снижается после истечения рекомендованного производителем пробега. Работа механизма становится непредсказуемой — возрастает риск обрыва и смещения со шкивов.

Комплект на ВАЗ 2108, 2109 от «РУСМАШ» помогает поддерживать автомобиль исправным и избежать существенных поломок двигателя, из-за которых потребуется вскрытие мотора и дорогостоящий ремонт. Легкость замены и регулировки ремня ГРМ позволяет сделать работу самостоятельно без посещения автосервиса.

Купить новый ремень для ГРМ дешевле, чем восстанавливать двигатель после обрыва. Наша компания поставляет качественные детали для отечественных авто в Москве с более длительной гарантией, чем у конкурентов. В каталоге также представлены ремкомплекты и автозапчасти для других марок.

Вас может заинтересовать

Мы производим запчасти для ГРМ автомобилей ВАЗ по собственной технологии. В конструкцию многих узлов инженеры «РУСМАШ» внесли усовершенствования, чтобы механизмы работали дольше, меньше нуждались в обслуживании и ремонте.

Газораспределительный механизм (ГРМ) служит для своевременного впуска в цилиндры свежего заряда горючей смеси и выпуска отработанных газов. Он состоит из элементов привода, распределительной шестерни, распредвала, деталей привода клапанов, клапана с пружинами и направляющих втулок.

Газораспределительный механизм предназначен для своевременной подачи в необходимом количестве топлива или воздуха в цилиндры и вывода из них отработавших газов. Эти процессы осуществляются благодаря упорядоченной работе клапанов.

Привод ГРМ в моторах ВАЗ 2106 реализован с помощью двухрядной цепи. Ее ресурс довольно высокий — 100 тысяч км пробега. Но, если появились признаки критического изнашивания, цепной привод лучше заменить полностью, включая шестеренки.

Газораспределительный механизм «семерки» имеет классическую цепную конструкцию. Он расположен в верхней части мотора, в головке блока цилиндров. Этот узел отвечает за подачу топлива и отвод отработанных газов через выпускные клапаны.

Натяжительный башмак служит для уменьшения амплитуды колебаний цепи ГРМ при запуске мотора. Если эти колебания своевременно не гасить, коленчатый и вал газораспределительного механизма, которые соединены при помощи цепи, будут вращаться в разных фазах. Это приведет к нарушению синхронной работы цилиндров.

Гидронатяжитель — вспомогательный узел ГРМ (газораспределительного механизма), который обеспечивает постоянное натяжение цепи по мере ее растяжения в процессе эксплуатации. Устройство работает автоматически: под действием пружины и масла плунжер нажимает на башмак натяжителя и поддерживает необходимое натяжение цепи.

Исправность газораспределительного механизма влияет на работу всех систем автомобиля, поэтому значение данного узла нельзя недооценивать.

Гидронатяжитель цепи двигателя ЗМЗ 409 отвечает за равномерное натяжение привода ГРМ в процессе работы.

Как поменять ремень грм на оке видео

Содержание

• 1 Пару слов о двигателе «Оки»
• 2 А будет ли гнуть клапаны?
• 3 Как заменить ремень на «Оке»?
• 4 Снятие и замена ремня
• 5 О двигателе
  • 5.1 Гнёт ли клапана
• 6 Механизм газораспределения Оки
  • 6.1 Процедура замены ремня
• 7 Сроки замены
• 8 Ремень ГРМ
• 9 Механизм газораспределения автомобиля ОКА
• 10 Процедура замены ремня ГРМ
• 11 Сроки замены ремня ГРМ

В статье мы рассмотрим, как осуществить замену ремня ГРМ на «Оке» своими руками. В конце 80-х годов автомобили этой серии впервые появились на дорогах нашей страны. И первая модель – это ВАЗ-1111. Малолитражки собирались на различных заводах страны – в Набережных Челнах (КамАЗ), Серпухове (именно там, где делали мотоколяски для инвалидов), в Тольятти. Существовало всего два типа автомобилей «Ока», отличие у них только в двигателе. Привод у машины передний, конструкция газораспределительного механизма примерно такая же, как у «девяток» и «восьмерок».

Пару слов о двигателе «Оки»

В качестве основы выступали двигатели модели 2108 и 21083. Вот только всего два цилиндра в моторах «Оки», расположены они рядно вертикально. Распредвал находится в головке блока, объем двигателя – 649 и 749 куб. см соответственно. Увеличения объема удалось добиться за счет того, что увеличили диаметр поршней на 6 мм (было 76, а стало 82). Как можно понять, у моторов различные блоки, маховики, шкивы, головки.

Но нужно отметить, что большая часть деталей унифицирована с 4-котловыми вариантами. Питание мотора осуществляется с помощью карбюраторов. На автомобилях после 1990 года начали ставить не полукруглые зубья на шкиве ГРМ, а трапециевидные.

Чтобы повысить эффективность мотора, нужно правильно настроить механизм ГРМ. Для этого нужно выставить все его шкивы строго по меткам на задней крышке напротив распредвала и на шкиве коленчатого вала.

А будет ли гнуть клапаны?

Этот вопрос является порой чуть ли не главным. Некоторые автомобилисты отказываются покупать машину, если на моторе при обрыве ремня гнет клапаны. Оно и понятно, так как приходится после такого полностью ремонтировать ГБЦ. А удовольствие это не очень дешевое. Сразу нужно сказать, что на моторах, за основу которых взят 21083, клапаны не гнет. В верхней части поршней имеются выемки, которые не позволяют удариться о клапаны (на них указывают стрелки на фото).

А вот на моторе 2108 проблема загиба имеется и возникнуть она может в таких случаях:

1. Если срезаются на ремне привода зубья.
2. Если неверно установлены метки на шкивах валов.

Чтобы не допустить обрыва, нужно правильно менять ремень. Выполнить замену ремня ГРМ на «Оке» сможет любой автомобилист, который умеет обращаться с гаечными ключами.

Как заменить ремень на «Оке»?

Сложности при замене ремня ГРМ на «Оке» возникнуть не должны, если процедура проводилась всегда своевременно и правильно. Все ремонтные работы нужно проводить на ровной поверхности. Сначала под задними колесами ставите противооткатные упоры, чтобы машина не скатилась.

Далее нужно выполнить такие манипуляции:

1. Снимите в моторном отсеке запаску, бак с водой для омывателя. Еще понадобится снять корпус фильтра очистки воздуха и катушку зажигания.
2. Ослабьте натяжение ремня генератора и снимите его.
3. Снимите пластиковый кожух, который прикрывает привод.
4. Прокрутите коленвал по часовой стрелке, чтобы совместить все метки.
5. Установите торцовую головку на 19 через отверстие на правом брызговике на болт шкива коленвала. Чтобы выкрутить его, нужно зафиксировать от проворачивания двигатель. Для этого посадите в машину помощника, он должен нажать на педаль тормоза с включенной 4 и 5 скоростью.

Снятие и замена ремня

Далее нужно выполнить ряд действий:

1. Выкрутите болт крепления шкива и снимите его.
2. Ослабьте натяжение ремня привода ГРМ.
3. При необходимости нужно слить из системы охлаждения антифриз и заменить жидкостный насос.
4. Снимите ремень.
5. Осмотрите состояние всех шкивов. Если на них имеются повреждения, то рекомендуется их заменить. При наличии загрязнений нужно осуществить очистку.

Установку нового привода нужно делать в обратной последовательности. Но запускать двигатель не спешите, сначала проверните коленвал вручную на 2-3 оборота. После обязательно проверьте, совпадают ли метки. Если они сместились, проведите корректировку. При замене ремня ГРМ на «Оке» метки необходимо совмещать максимально точно, в противном случае работа двигателя окажется нарушена.

В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.

Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.

О двигателе

Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.

Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.

Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.

Гнёт ли клапана

Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.

Такая проблема может возникнуть в двух случаях:

• Срезание зубьев на приводном ремне механизма ГРМ.
• Неправильно совмещены установочные метки на ремонтируемом двигателе.

Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.

Механизм газораспределения Оки

Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.

Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя. При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ.

Процедура замены ремня

Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.

Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:

• В моторном отсеке снимают запасное колесо, бачок с жидкостью для стеклоомывателя. А также придётся демонтировать корпус воздушного фильтра, катушку зажигания.
• Ослабив натяжение ремня привода генераторной установки, снимают его со шкивов.
• После этого можно снять защитный пластиковый корпус привода ГРМ.
• Далее вращают коленчатый вал по часовой стрелке, до совмещения всех установочных меток в приводе ГРМ.
• Снять зубчатый ремень пока не получится, мешает шкив привода генераторной установки на коленчатом валу мотора. На правом по ходу движения машины брызговике имеется отверстие. В него вставляют торцовый ключ на 19, чтобы отвернуть болт на шкиве коленчатого вала. Перед этим следует зафиксировать мотор от проворачивания. Это можно сделать через отверстие в верхней части корпуса маховика, если вставить между зубьями маховика мощную отвёртку или подходящую монтировку. Удерживать её должен помощник.
• Выворачивают болт крепящий шкив генератора, демонтируют его с вала.
• Далее ослабляют натяжение зубчатого ремня. Для этого понадобиться ключ на 17, чтобы ослабить гайку крепления натяжного ролика. Если он будет заменён, то полностью снимают его с оси. Перед роликом со стороны блока стоит регулировочная шайба.
• Если будет производиться замена помпы в системе охлаждения мотора, сливают тосол, после чего демонтируют её с блока мотора.
• Снимают зубчатый ремень. Важно! Проворачивать двигатель после этого нельзя, чтобы не загнуть клапана.
• Тщательно осматривают состояние шкивов привода ГРМ, очищают их от возможных загрязнений, следов моторного масла.
• Установка нового зубчатого ремня производится в обратной последовательности. Перед этим ещё раз тщательно проверяют как совпадают установочные метки в механизме привода ГРМ. По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

Сроки замены

Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.

Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.

Газораспределительный механизм (ГРМ) автомобиля наполняет цилиндры новой порцией топлива, а также отвечает за вывод отработанных газов. Этот процесс происходит в цилиндрах двигателя с помощью верхних клапанов.

Управляет работой клапанов распределительный вал. Он расположен в самом верху клапанов и вращается от коленчатого вала с помощью зубчатого ремня, который кроме них приводит в движение также и водяной насос (помпу).

Ремень ГРМ

Ремень ГРМ довольно-таки важный элемент любого автомобиля. Благодаря ему происходит синхронизация работы распределительного вала с коленчатым во всех двигателях транспортных средств. За счет материала исполнения, работа ремня ГРМ практически бесшумна, и он не поддается никаким коррозийным процессам.

За счет низкой стоимости резины, цена ремня сравнительно невысокая. Любой автовладелец может купить ремень ГРМ Интернете или специализированных магазинах. Стоимость ремня зависит от его производителя и качества.

Существует как оригинальный ремень ГРМ на Оку с артикулом 11116, так и аналоги, которые ничуть не уступают в качестве оригиналу.

Задача ремня ГРМ обеспечивать необходимые параметры работы газораспределительной системы. В процессе производства все изделия проходят в обязательном порядке контроль качества, так как обрыв ремня приводит к очень печальным последствиям. Это чревато долгим и дорогостоящим ремонтом двигателя автомобиля. Сочетание материалов, используемых для производства ремней, позволяет увеличить их:

• износостойкость;
• эластичность;
• надежность передаваемого крутящего момента;

Западные производственные компании наладили выпуск усиленных ремней, которые могут работать при больших нагрузках. Это уменьшает риски повреждения ремней, а следовательно, увеличивает период эксплуатации без замены.

Каждому виду мотора свойственны свои особенности, в связи с чем ремни ГРМ отличаются по следующим параметрам:

Высокопрочный, полиэстеровый, усиленный уложенным в спирали оптоволокном, корд ремня увеличивает его способность хранить стабильное натяжение даже при повышенных нагрузках. При этом полностью сохраняется длина ремня.

Механизм газораспределения автомобиля ОКА

Максимальной эффективности работы двигателя можно достичь, только правильно настроив фазы газораспределения. Во многом этому способствуют метки ГРМ, обозначенные на приводе. Первая из них, в виде выступа, находится на крышке защитного кожуха ремня привода. Она должна совпадать полностью с той, которая находится на шкиве коленчатого вала. Вторая метка находится внизу блока цилиндров и также должна совпадать обязательно с меткой на коленвале. Поршень цилиндра при настройке меток должен быть обязательно в верхней точке (ВМТ).

Если сравнить старые двигатели модели ВАЗ, имеющие цепной, отличающийся громоздкостью и шумной работой, привод ГРМ, то не сложно заметить весьма существенные различия. Громоздкая цепь заменена зубчатым ремнем. Конструктивное исполнение блока сильно изменилось, он стал короче и легче. Также изменилось открытие клапанов, принцип стал проще.

Конструктивно привод выполнен так, что он задействует насос, качающий охлаждающую жидкость двигателя. Часто из-за повреждения насоса ремень обрывается, поэтому конструкторы рекомендуют, меняя ремень ГРМ, по возможности производить замену и насоса системы охлаждения. Это позволит избежать многих дальнейших проблем. Также нужно осмотреть и натяжной ролик, возможно придется менять и его.

Процедура замены ремня ГРМ

Процедуру замены ремня ГРМ на автомобиле Ока нельзя назвать слишком сложной. Если внимательно изучить инструкцию, точно следовать ее указаниям, то замену ремня можно произвести даже своими руками.

Начиная работу, автомобиль ставят на ручной тормоз, задние колеса фиксируют башмаками. Следующий порядок действий будет следующим:

• Из моторного отсека вынимают запасное колесо и бачок стеклоомывателя. Отключают аккумулятор и демонтируют воздушный фильтр, а также катушку зажигания.
• Ослабив ремень привода генератора, полностью его снимают.

• Затем демонтируют защитный кожух привода ГРМ.
• Вращают коленвал по часовой стрелке, до тех пор, пока не произойдет совмещение меток ГРМ.
• Потом снимают шкив генератора, который находится на коленвале двигателя.
• Выкручивают болт, крепящий шкив генератора и демонтируют его.

• Ослабляется натяжение ремня. Следующей ослабляется гайка, которая крепит натяжной ролик. Если планируется его замена, то его тоже демонтируют.
• В случае замены помпы системы охлаждения, сливается охлаждающая жидкость. После этого демонтируют и насос.

• Далее снимается зубчатый ремень. Очень важно! После снятия ремня двигатель ни в коем случае не проворачивают, чтобы не погнуть клапана.
• Проводится тщательный осмотр шкивов ГРМ, их очищают хорошо от грязи и следов масла.

• После замены ремня ГРМ монтаж производится в обратном порядке. Главное, не забывать проверку совпадений меток ГРМ.

Сроки замены ремня ГРМ

Согласно регламенту, владельцам автомобилей рекомендуется проверять состояние ремня ГРМ, а также его натяжение каждые 30 тыс. км. Замену ремня, несмотря на его состояние, рекомендуется производить после пробега в 60-70 тыс. км. Если вовремя не поменять ремень, возможен его обрыв, а это, как было сказано ранее, грозит очень серьезными повреждениями двигателя, а следовательно, дорогостоящим ремонтом.

Категорически запрещена эксплуатация автомобиля ОКА в случае обнаружения на поверхности ремня ГРМ даже малейших следов масла. Протечку необходимо немедленно выявит и устранить, а ремень подлежит замене. Если вовремя и качественно производить обслуживание механизма ГРМ, то у владельца автомобиля не должно возникнуть никаких проблем. При выполнении всех советов, приведенных в данной статье, замена ремня покажется максимально простым действием.

Метки ГРМ на Лада Гранта 8 клапанная. Процесс замены ремня ГРМ на ладе гранта

Ремень ГРМ на восьмиклапанной Лада Гранде является звеном, соединяющим распредвал с коленвалом. Работает практически бесшумно. В некоторых двигателях используются металлические цепи. У них конечно есть свои плюсы, но шумят они все же прилично.

Ремень ГРМ на Гранде не может внезапно оборваться. Обрыву предшествует довольно длительный разрушительный процесс. Если обрыв произойдет во время движения, то это непременно приведет к столкновению клапанов с поршневой системой. Из-за этого клапана обязательно загнутся, а это уже дорогой ремонт. Чтобы не допустить таких повреждений, необходимо вовремя менять ремни, а чтобы замена была своевременной, необходимо время от времени диагностировать их состояние в процессе эксплуатации. Специалисты утверждают, что замену ремня ГРМ Лада Гранта нужно производить через 60 000 км пробега. Конечно, это только рекомендация, и о диагностике забывать ни в коем случае нельзя.

Другие специалисты говорят, что ремни начинают ломаться после 40 000 км пробега, и тогда их надо менять…. И все же довольно часто ремни рвутся не из-за полного износа, а из-за обрыва роликов или насос. Если ремень сильно изношен или порвался, его необходимо заменить. Для этого можно обратиться в автосервис, а можно сделать это самостоятельно. Хоть эта операция и достаточно сложная, но провести ее все же под силу непрофессионалу. Для этого нам понадобится монтажный комплект, большая отвертка и ключи на 10 и 17. Замена ремня на 8-клапанной Жигули практически идентична замене этого узла на 16-клапанную.

Конечно, причины поломки могут быть самые разные, кроме всего прочего, это может произойти и из-за низкого уровня качества сборки сборки на заводе. Некачественный материал вполне может иметь место. Неправильная эксплуатация машины является одной из основных причин износа. Производители Лады Гранд утверждают, что серьезно осматривать узел ГРМ следует только после 200 000 километров пробега, но это, мягко говоря, не совсем так. А если вспомнить про российские дороги, то становится совершенно ясно, что это точно не так.

Процесс замены

В первую очередь необходимо снять клеммы аккумулятора. Затем снимается ремень привода генератора. Для демонтажа интересующего нас узла нам необходимо обеспечить максимально полный доступ к нему. Из-за этого вам придется снять переднее правое колесо. На этом подготовку к замене можно считать законченной, и начинается сама замена.

Перед непосредственной заменой необходимо демонтировать механизм ГРМ. Это необходимо сделать для того, чтобы первый поршень можно было установить в верхнее положение. Для этого ослабляем гайку натяжителя. После этого ремень обязательно ослабнет и провиснет.

Теперь нам нужно открутить основной болт крепления шкива генератора.

Это можно сделать с помощью самого обычного ключа. Вполне может случиться так, что болт не выйдет из шкива. Если это произошло, не расстраивайтесь, а просто сделайте следующее: снимите пробку в камере сцепления. При этом не забудьте заблокировать зубья маховика. Для этого можно использовать обычную установку. Теперь болт шкива больше не будет вращаться, потому что коленчатый вал находится в зафиксированном состоянии. И тогда мы можем легко снять шкив генератора.

Помните, что шкив следует снимать только после снятия узла.

Внимание! После снятия шкив кладут на что-то чистое, например на тряпку. Помните, что если в агрегат попадет мусор, это вполне может стать причиной заклинивания.

Теперь пришло время снять верхнюю крышку ГРМ. Чтобы снять нижнюю часть крышки, придется открутить 3 болта крепления. После этого можно напрямую снять ремень ГРМ. Если не поддается, поддеваем креплением. После демонтажа ремня обязательно нужно проверить состояние натяжного ролика. Обратите особое внимание на уровень люфта. Внешний вид также может многое сказать о состоянии данного узла. Чтобы было удобнее снимать ремень, сначала нужно снять его со шкива ГРМ, а потом с коленчатого вала.

Сборка узла производится в обратном порядке, при этом стоит правильно отрегулировать натяжение ремня.

Видео по замене (на примере Калины с таким же двигателем)

Итак, вы обнаружили неисправность или предстоит плановый ремонт. Замена осуществляется поэтапно только на остывшем моторе:

1. Отсоедините аккумуляторную батарею вашей Lada Granta.
2. Снимите датчик положения коленчатого вала. Поместите датчик в чистое место, например, на полку, где нет стальных опилок или масла.
3. Установить поршень первого цилиндра в верхнюю мертвую точку.
4. Поворачивайте коленчатый вал, пока метка на его шкиве не совместится с выступом на крышке привода.
5. Снимите заглушку со смотрового стекла (на картере сцепления) и проверьте положение вала. Если вы все сделали правильно, то в окне появится отметка и будет напротив слота. Зафиксируйте маховик отверткой (она должна находиться между его зубьями).
6. Отверните шкив привода генератора, снимите его с оси и снимите шайбу.
7. Снимите крышку ГРМ.
8. Ослабить натяжной ролик (он должен провернуться).
9. Снимите ремень со всех шкивов и вытащите.
10. Если помимо установки ремня ГРМ вам необходимо снять натяжной ролик и заменить его новым, то открутите болт крепления, а затем снимите ролик непосредственно вместе с ним.
11. Перед установкой нового ролика проверьте, действительно ли требуется его замена. Для этого возьмитесь за металлический центр этого механизма и поверните пластиковую часть. В исправном компоненте ходит плавно, без заеданий.
12. Осмотрите насос и начните сборку механизма газораспределения. Установите ролик в верхнее отверстие на блоке цилиндров, но не затягивайте полностью болт, крепящий эту часть привода.
13. Установите ремень так, чтобы он правильно проходил по всем шкивам и роликам. Для того, чтобы ремень лег правильно, после укладки на шкив коленчатого вала (его предварительно нужно установить на свое место) натяните обе части детали. Старайтесь распределять нагрузку равномерно.
14. Дальняя часть ремня ГРМ должна лежать на шкиве помпы и заходить за натяжной ролик (на этом этапе сверьтесь со схемой), а ближняя должна аккуратно лежать на зубчатой ​​части распредвала.
15. Слегка поверните шкив распределительного вала (в сторону меньшего хода), чтобы зубья ремня совпали с насечками на нем. С помощью гаечного ключа поверните натяжной ролик против часовой стрелки.

После замены проверьте натяжение ремня ГРМ. Чрезмерная нагрузка в нем на Лада Гранта чревата выходом из строя помпы системы охлаждения. Также при слишком сильном натяжении ремень может очень быстро выйти из строя.

Ослабление ремня может привести к нарушению фаз газораспределения. Поверните коленчатый вал вправо, чтобы установочные метки совпали. Затем соберите шкив генератора. Помните, что при снятом ремне на модели Лада Гранта крутить валы категорически запрещено. Настройка производится только после того, как замена уже произведена.

Механизм газораспределения — одна из важнейших систем двигателя внутреннего сгорания. Ремень ГРМ управляет клапанами двигателя, осуществляя нормальную работу впуска и выпуска. Во время впуска топливно-воздушная смесь поступает в камеры сгорания в результате открытия впускного клапана. На следующей фазе открывается выпускной клапан, и механизм газораспределения отводит выхлопные газы из камеры сгорания. На ВАЗ 2190 используется стандартный газораспределительный узел, который отличается только количеством клапанов двигателя.

ГРМ характеристики Лада Гранта

Газораспределительный механизм Лада Гранта имеет ременный привод. Подобное устройство давно знакомо автомобилистам. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, ставшего базовым для всех последующих модификаций силовых установок ВАЗ. На Гранту устанавливаются два типа двигателей: 8-клапанный и 16-клапанный. Система газораспределения 16-клапанного силового агрегата имеет сложную конструкцию и увеличенные габариты по сравнению с 8-клапанным. Соответственно замена ремня ГРМ Гранты усложняется.

Главной особенностью 16-клапанного устройства является наличие двух распределительных валов, работающих синхронно, параллельно коленчатому валу. Конструкция расположена в головке блока цилиндров. Все три вала синхронизированы зубчатым ремнем. Основной недостаток ременной передачи ГРМ в ненадежности самого ремня. При его обрыве или при прыжке клапана встречаются с поршнями и гнутся. Устройство 16-клапанного ремня ГРМ наглядно показано на фото.

16-клапанный узел

1. Монтажная метка на крышке привода.
2. Крышка.
3. Шкив впускного распределительного вала.
4. Фазовый диск (датчик).
5. Метка ВМТ на распредвале.
6. Высвободите шкив распределительного вала.
7. Опорный ролик.
8. Ролик натяжителя.
9. Приводной ремень.
10. Шкив помпы (насос охлаждающей жидкости).
11. Установочная метка на масляном насосе.
12. Метка совмещения коленчатого вала.
13. Шкив коленчатого вала.

Комплект ГРМ можно менять вручную. Главное знать о наличии и правильном размещении установочных меток. Кстати, большинство иномарок лишены таких меток, так что в данном случае преимущество за автомобилями ВАЗ.

Восьмиклапанный привод ГРМ Лады Гранты по сравнению с предыдущими модификациями автомобиля выглядит проще. Схема проста, потому что нет обводного ролика и есть только один распределительный вал. На фото хорошо видно устройство ГРМ на 8 клапанов.

Если вы сомневаетесь в собственных силах, не нужно пытаться заменить ремень ГРМ своими руками, так как можно еще больше навредить. Кроме того, в автосервисе такая процедура, выполненная на 8-клапанном двигателе, стоит недорого. А вот в случае с 16-клапанным мотором ценник обычно гораздо выше.

Замена ремня ГРМ на 16 клапанном двигателе Гранта

Доступ к приводу газораспределительного устройства закрыт пластиковой крышкой. Чтобы снять крышку, нужно открутить пять винтов шестигранным ключом на 5. Обратите особое внимание на расположение этих винтов. На фотографии под номером 1 показаны винты крепления верхней крышки, а под номером 2 — винты крепления нижней крышки. После откручивания пяти винтов верхнюю крышку необходимо приподнять и снять с двигателя.

Если у автомобиля МКПП, нужно включить пятую скорость, вывесить правое переднее колесо и повернуть его по часовой стрелке. При этом требуется осмотреть ремень на наличие трещин, потертостей, расслоений и т. д. Если автомобиль оборудован АКПП, нужно снять правое переднее колесо и пыльник (защитный щиток) справа. Головкой на 17 проворачивают болт крепления ведущего шкива дополнительного оборудования (кондиционера, генератора) и осматривают ремень. При диагностировании различных дефектов и повреждений ремня его необходимо срочно заменить. Замена потребуется также при утечках масла, неисправности водяного насоса и ролика натяжителя.

На 16-клапанном моторе обрыв ременной передачи приведет к несоответствию углового расположения коленчатого и распределительного валов. В результате поршневая группа будет соприкасаться с клапанами. В результате потребуются ремонтные работы.

Уважаемые покупатели, во избежание ошибок при отправке подшипника натяжителя ремня, в строке «Комментарий» укажите модель Вашего автомобиля, год выпуска,количество клапанов.

На двигателях ВАЗ 21116 установлен привод газораспределительного механизма с натяжным роликом, благодаря этому нет необходимости проверять и регулировать натяжение ремня ГРМ, срок службы самого ремня значительно увеличивается.

Натяжной ролик 3, расположенный под шкивом 5 распределительного вала . Предназначен для натяжения ремня ГРМ и удержания его в наиболее устойчивом положении на протяжении всего пробега. Причем речь здесь идет не только о среднем показателе, но и о колебаниях ремня, которые необходимо сглаживать.

1 — зубчатый шкив коленчатого вала; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя крышка ремня ГРМ; 5 — зубчатый шкив распределительного вала; 6 — ремень ГРМ; 7 — прилив на крышке масляного насоса; А — метка на зубчатом шкиве коленчатого вала; Б — метка на приливе крышки масляного насоса;

С — выступ на задней крышке ремня ГРМ; D — метка на зубчатом шкиве распределительного вала.

У натяжного ролика ВАЗ 21116 установочное отверстие расположено эксцентрично (смещено от центра на 6 мм). Поэтому поворотом натяжного ролика относительно шпильки крепления регулируется натяжение ремня ГРМ.

Если при работающем двигателе вы слышите посторонние шумы от ремня ГРМ, значит начал шуметь ролик натяжителя и его придется менять. Время от времени необходимо проверять состояние ремня ГРМ, если на нем появились трещины или ремень растянулся, то его тоже нужно менять.

При попадании масла на зубчатый ремень срок его службы значительно сокращается. Выход из строя зубцов на ремне приведет к неправильной настройке фаз газораспределения и, возможно, к серьезному повреждению двигателя. Обрыв ремня неизбежно приведет к остановке двигателя. Учитывая все это, на двигателях с автоматическим механизмом натяжения целесообразно проверить состояние ремня ГРМ и при обнаружении на нем дефектов заменить.

При монтаже не допускаются резкие изгибы зубчатого ремня радиусом менее 20 мм, чтобы не повредить шнур.

Другие артикулы товаров и их аналоги в каталогах: 21116100623800, Т-02233, КТ 100540.

ВАЗ 2190.

Любая поломка — это не конец света, а вполне решаемая проблема!

Причины выхода из строя подшипника натяжителя ремня ГРМ для автомобиля семейства ВАЗ.

Как самостоятельно заменить подшипник натяжителя ремня ГРМ на автомобиле семейства ВАЗ (8 В).

С Интернет — Магазин Дискаунтер АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

Двигатель Лада Гранта 8 клапанный объемом 1,6 литра на данный момент самый популярный среди покупателей бюджетный седан. Конструкция мотора хорошо известна не только в официальном сервисе, но и в любом автосервисе. Поэтому ремонт и обслуживание этого мотора несложны и относительно недороги. Сегодня мы более подробно поговорим об этом двигателе.

Бензиновый силовой агрегат Lada Granta ВАЗ-11186 мощностью 87 л.с. рабочим объемом 1,6 л заменил инжекторный двигатель ВАЗ-11183, развивающий 82 л.с. новая облегченная поршневая группа от Federal Mogul. Конечно, мотор не отличается феерической динамикой и малым расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяют говорить о хорошем варианте для наших суровых условий эксплуатации.

Что касается устройства технической части, то его основу составляют чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной масляный картер. В приводе ГРМ Lada Granta 8-кл. есть ремень. Восьмиклапанный механизм ГРМ не имеет гидрокомпенсаторов, регулировка клапанов происходит редко, но процесс достаточно кропотливый. Нужно подобрать «пятаки» разной толщины и уложить их между кулачками распредвалов и днищами стаканов толкателей. Первый раз такую ​​процедуру проводят при так называемом «0» нулевом ТО, после 3000 км пробега.

Извечный вопрос гнут ли клапана на двигателе Гранта ВАЗ-11186 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня клапана гнет! 5-скоростной двигатель поставляется в паре. коробки передач механические, других вариантов не предусмотрено.

Двигатель Лада Гранта 1.6 (87 л.с.), расход топлива, динамика

• Рабочий объем — 1597 см3
• Количество цилиндров/клапанов — 4/8
• ГРМ — ремень
• Диаметр цилиндра — 82 мм
• Ход поршня — 75,6 мм
• Мощность л.с./кВт — 87/64 при 5100 об/мин
• Крутящий момент — 140 Нм при 3800 об/мин
• Максимальная скорость — 167 километров в час
• Разгон до первой сотни — 12,2 секунды
• Расход топлива по городу — 9,0 литров
• Комбинированный расход топлива — 6,6 литра
• Расход топлива по трассе — 5,8 л

Схема ГРМ Лада Гранта 8 клапанов

• 1 — зубчатый шкив коленчатого вала
• 2 — зубчатый шкив насоса охлаждающей жидкости
• 3 — натяжной ролик
• 4 — задняя защитная крышка
• 5 — зубчатый шкив распределительного вала
• 6 — ремень ГРМ
• А — выступ на задней защитной крышке
• Б — метка на шкиве распредвала
• С — метка на крышке масляного насоса
• D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора является расположение водяной помпы (помпы), которая вращается вместе с ремнем ГРМ. То есть в случае подтекания охлаждающей жидкости или характерного шума/свиста/гула в районе ГРМ проверка ремня обязательна. Если раскрошится подшипник помпы и слетит ремень, то помимо замены корпуса водяного насоса и ремня придется еще и перебирать ГБЦ, удаляя оттуда погнутые клапана.

рекомендации завода и грантодателей Момент затяжки ролика ремня ГРМ гранта 8 клапана

Автомобильный сайт » ВАЗ-2101 » Процесс замены ремня ГРМ на ладе гранты. Когда менять ремень ГРМ на Лада Гранта: рекомендации завода и грантовцев Момент затяжки ролика ремня ГРМ гранта 8 клапанная

Выпуск отечественной модификации Lada Granta осуществляется уже несколько лет. Автомобиль завоевал значительный авторитет благодаря приемлемому качеству и уровню исполнения, а также наличию нескольких различных вариантов комплектации.

Сегодня разберемся когда менять ремень ГРМ, а так же какой ремень ГРМ лучше.

Некоторые общие положения о ремне

ГРМ в любом двигателе служит для обеспечения своевременного поступления приготовленной смеси и выпуска отработавших газов. Состав данного узла подразумевает наличие таких элементов:

• распределительный вал и коленчатый вал;
• сами клапана с сальниками, пружинами, направляющими втулками и другими деталями.

Какой ремень ГРМ лучше? Отдельно в указанном механизме позиционируется ременный механизм, выступающий связующим звеном между распределительным валом (или двумя) и коленчатым валом. Именно ременная передача способна обеспечить синхронизацию в работе элементов, входящих в комплект ГРМ.

Найти этот важный элемент на моторе не составит труда. Для этого вам достаточно открыть крышку капота Lada Granta и вы увидите закрытый специальным кожухом. Эта защита предотвращает загрязнение и попадание посторонних предметов и грязи.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенным шагом.

Какие заводские регламенты АвтоВАЗа в плане замены?

Автомобили модельного ряда Lada Granta комплектуются разными вариантами силового агрегата. Некоторые из них не обходятся без проблем в случае неприятного обрыва ременной передачи. Это вызвано столкновением поршней с клапанами, в результате чего последние погнуты, и мотор требует ремонта.

Возможность изгиба (при обрыве) отсутствует на версии мотора «11183-50», которая комплектуется штатной комплектацией.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Чтобы исключить эту неприятную ситуацию, производитель намеренно регламентировал периодичность обязательной замены указанного «расходника». Ответ на вопрос через сколько менять ремень ГРМ от фирмы производителя — через 15 тысяч километров. Это требование распространяется как на 8-клапанные моторы, так и на их 16-клапанные модификации.

Даже несмотря на оснащение модификации «21116» мотором с импортной головкой, при обрыве ремня его ждет аналогичная печальная участь.

Самостоятельное выполнение процедуры проверки состояния ремня и его замены изготовитель не рекомендует. И поэтому, когда пришло время менять ремень ГРМ, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения указанной операции высока вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены производитель дает разрешение на:

• салонный фильтр;
• аналогичный элемент для впускной системы.

Однако самостоятельно многие автовладельцы все же осуществляют замену, но далеко не все новоиспеченные водители знают, за сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Многие владельцы Lada Granta, особенно оснащенные 16-клапанными версиями силовых агрегатов, рекомендуют не ждать заветной отметки в 60 тыс. км. Это связано с возможностью использования некачественных комплектующих, способных спровоцировать износ заменяемых элементов после пробега в 20 тыс. км.

Этот факт побуждает многих «Грантаводов» прибегать к использованию продукции хорошего качества, и многие из них на вопрос, какой ремень ГРМ лучше, отвечают, что от производителя «Гейтс». Но отметим, что встречаются подделки запчастей этого бренда, а потому рекомендуется останавливаться на приобретении деталей только у проверенных поставщиков.

Если вы решили заменить компонент самостоятельно, то вам не следует пренебрегать некоторыми из следующих рекомендаций. В частности, не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После пристегивания ремня его необходимо правильно натянуть. Делается это с помощью специального ключа. Некоторые «лидеры» возразят, мол, можно и без него. Однако здесь очень проблематично решиться гарантировать качественный результат.
Усилие, прикладываемое к ветви ремня (при повороте ее на угол 90 градусов), расположенной между двумя валами (общеизвестными: распредвалы и коленчатые валы), не должно превышать 20 Нм, но и быть не менее 15 Нм. Если в указанном интервале параметров нет «попадания», то это свидетельствует о неправильном натяжении ремня. Следствие одно — новая регулировка!

Каковы признаки износа ремня?

Указанные факторы позволят точно определить момент начала повреждения ремня Лада Гранта, что предотвратит неожиданное начало его выхода из строя (обрыва). Когда менять ремень ГРМ, как понять, что он изношен?

1. Среди первичных признаков значительная степень износа материала. Этот факт легко спровоцирует пробуксовку или поломку «расходника» при незначительной нагрузке на мотор или в условиях повышенной влажности воздуха.
2. Появление износа часто провоцируется нарушением правильного положения ролика по отношению к шкиву. Это может быть подтверждено повышенным нагревом подшипника и торчащими в стороны остатками ткани изношенных кордов, которые используются для усиления резиновой основы ремня.
3. Следующим признаком будет факт наличия трещин и расслоений. Чем больше количество этих дефектов, тем выше вероятность скорого обрыва ремня.
4. Если на задней поверхности появляется излишняя твердость, то ее можно выдать по наличию глянца. Этот фактор, связанный с потерей эластичности, указывает на потерю достаточного контакта между ремнем и шкивами.
5. В процессе эксплуатации возможно удлинение поверхности ремня, что может спровоцировать его перескакивание на зубья шкива вала. Замена ремня в этом случае однозначна.
6. Выход из строя ролика, как прямое свидетельство неправильного расположения ремня относительно его рабочей плоскости.

Каковы последствия обрыва?

Как и было оговорено, никаких проблем с двигателем Лада Гранта в 8 клапанном исполнении, при обрыве ременного привода, не возникает только в 11183-50 варианте агрегата. Остальные двигатели рискуют выйти из строя в случае указанного неприятного происшествия.
В связи с этим среди Грантаводов разгорелся спор о преимуществах двигателей LADA Granta с 16 и 8 клапанами, и у какого агрегата их больше. Ваша точка зрения тоже будет очень интересна.

В случае обрыва ременной передачи остановка распределительного вала происходит в положении, непосредственно соответствующем моменту обрыва. Напротив, коленчатый вал подвергается постоянному вращению. Это заставляет поршни ударять по клапанам, которые в данный момент находились в открытом положении. Далее последний гнется, но иногда происходит поломка днища поршня. Народным способом «кулак дружбы»!

Исходя из этого, специалисты склонны рекомендовать менять комплект ГРМ необходимого периода действия, ранее заявленного производителем.

выводы

Теперь вы знаете, сколько времени нужно, чтобы поменять ремень ГРМ. Несомненно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Ниже приведены некоторые рекомендации, целью которых является минимизация указанного риска.

1. Будьте очень осторожны при проверке ремня на предмет износа. Это действие рекомендуется проводить через 10-15 тыс. км.

2. Не пренебрегайте проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Мигание лампы регистрации давления масла в двигателе LADA Granta может указывать на неисправность. Если этот факт проявляется, срочно глушим двигатель и принимаем меры по поиску источника поломки.

4. Используйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

Все последние модели переднеприводных автомобилей, которые выпускаются автомобильным заводом, расположенным в Тольятти, имеют зубчатый ремень в механизме ГРМ. Lada Granta в полной мере относится к этим моделям.

Автомобиль комплектуется несколькими модификациями двигателей, которые могут иметь 8 или 16 клапанов в головке блока цилиндров. Многие владельцы обслуживают и ремонтируют данную модель самостоятельно, поэтому им будет полезно узнать о том, как поменять ремень ГРМ на Лада Гранта с 8 клапанами.

Моторы Лада Гранта с 8 клапанами в ГБЦ имеют индекс 11183 и 11186. Первый из них начал выпускаться в 2004 году, второй позже, а именно в 2011 году. Мощность «83» агрегата составляет 82 лошадки , в 87 л.с. для модификации «86». Двигатель 11186 является усовершенствованным двигателем модели «83». В нем используется облегченная шатунно-поршневая группа. Удалось добиться снижения массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специальной термообработке, повышающей ее прочность и износостойкость.

А также некоторые изменения получила система охлаждения силового агрегата. Юбки облегченных поршней покрыты графитной смазкой, это позволяет избежать появления задиров на цилиндрах непрогретого двигателя. Степень сжатия «86» двигателя составляла 10,5 против 9,6 у «83» модификации. Прокладка ГБЦ нового двигателя теперь тоньше, она равна 0,43 мм против 1,2 на старой модели. Увеличен диаметр впускных клапанов, что улучшило наполнение цилиндров топливно-воздушной смесью.

Закрывается ли клапан

Эта проблема, к сожалению, присутствует у Lada Granta. Он появился с того момента, как начался выпуск первых автомобилей с передним приводом ВАЗ 2108. Позднее рабочий объем силового агрегата этой модели был увеличен, он стал равен 1,5 литра. Индекс двигателя стал 21083, у которого поршни имеют углубление в головке. Это позволило исключить встречу поршней с клапанами при обрыве зубчатого ремня в ремне ГРМ или при его неправильной установке. Именно этот силовой агрегат был взят за основу двигателя для Гранты, поэтому клапана не гнутся.

Модернизация данного мотора до модели 11186 предусматривает установку облегченных деталей шатунно-поршневой группы. Поршень стал короче по высоте, что не позволяет делать в головке углубления во избежание встречи с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8 клапанной Гранте, иногда шатунов, поршней. Эта проблема сопровождает все последующие модификации двигателей для Лада Гранта.

Процедура замены

Многие владельцы данного автомобиля предпочитают проводить данную операцию в специализированных мастерских, но некоторые делают это самостоятельно. В этой процедуре нет ничего сверхсложного, нет необходимости приобретать специальное оборудование или приспособления. Заменить зубчатый ремень в гараже можно самостоятельно. Вам потребуется подготовить набор гаечных ключей, монтажную лопату, домкрат, опору для кузова, противооткатные упоры, перчатки и ветошь. Используйте круглогубцы в качестве ключа для регулировки натяжного ролика.

Замена ремня ГРМ на Лада Гранта выполняется примерно в такой последовательности:

1. Автомобиль устанавливается над смотровой ямой или на ровной поверхности, подтягивается трос ручника, под задние колеса устанавливаются колодки.
2. Откройте капот моторного отсека, отсоедините клеммы от аккумуляторной батареи.
3. Приводной ремень генераторной установки будет мешать работе, поэтому его снимают.
4. Теперь «5» с шестигранной цифрой откручиваем четыре винта крепления переднего защитного кожуха привода ГРМ.
5. Во избежание случайного повреждения датчика положения коленчатого вала его следует снять с головки блока цилиндров и отложить в сторону. Не допускайте контакта металлических опилок с датчиком, в дальнейшем они могут исказить его показания.
6. Далее необходимо установить поршень первого цилиндра в положение верхней мертвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который необходимо снять. Для этого срываем колесные болты правого переднего колеса, приподнимаем кузов автомобильным домкратом.
8. Подставка установлена ​​под кузов, колесо снято, защитный щиток на брызговик.
9. Требуется помощник для снятия шкива коленчатого вала. Попросите его включить пятую передачу и сильно нажать на педаль тормоза. Некоторые специалисты вставляют мощную отвертку в люк на крышке коробки передач между зубьями маховика.
10. Приложив некоторое усилие к головке «на 17», отверните болт, снимите шкив с коленчатого вала.
11. Опять нужен пятый шестигранник, которым нужно открутить три винта нижнего картера ГРМ, тогда можно снимать защиту.
12. Теперь необходимо ослабить болт крепления натяжного ролика, лучше всего для этого подойдет накидной ключ «на 15». После этого ролик повернется, ослабит натяжение приводного ремня, который легко снимается с зубчатых колес и выносится из моторного отсека.

Важно! После этого коленчатый вал двигателя нельзя проворачивать, чтобы поршни не встретились с клапанами.

Обычно ремень меняют вместе с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо снять с блока цилиндров. Под роликом находится регулировочная шайба, которая устанавливается обратно при сборке. При снятии помпы в заранее подготовленную емкость заливается определенное количество антифриза. Установка нового ремня ГРМ осуществляется в обратной последовательности. Обратите внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и картере ГРМ.

Установочные этикетки

Это важная процедура при замене ремня ГРМ, и к ней следует относиться серьезно. Этот мотор имеет четыре установочные метки. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя на металлическом защитном кожухе. Еще две метки расположены на маховике и картере коробки передач. Они будут хорошо видны, когда резиновая заглушка будет удалена. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мертвой точке.

Коленвал поворачивают по часовой стрелке ключом «на 19» до совпадения всех меток механизма. Коническая канавка или метка на шкиве распределительного вала будет горизонтальной и совмещена с выступом на защитном кожухе. Метка на шкиве коленчатого вала будет выглядеть строго вертикально и совпадать с меткой на блоке цилиндров.

Натяжение

Установленный новый зубчатый ремень должен быть натянут до требуемых параметров. Перед этим обязательно еще раз проверьте положение установочных меток, если с ними все в порядке, можно натягивать привод. Для этого поверните натяжной ролик против часовой стрелки до совпадения меток на нем. Одна метка в виде выреза на внешней обойме, вторая на внутренней в виде выступа. Повернуть натяжной ролик можно специальным ключом, круглогубцами.

Некоторые мастера вставляют сверла подходящего диаметра в отверстия на подвижной части ролика. Между ними отвертку в качестве рычага и поворачиваем клипсу до совпадения меток. Затем можно затянуть фиксирующий винт натяжного ролика. После того, как все работы выполнены, необходимо вручную провернуть коленчатый вал на несколько оборотов, убедившись, что метки не сместились. Затем можно установить защитный кожух.

Сколько времени потребуется для замены

Заводская инструкция по эксплуатации автомобиля рекомендует замену зубчатого ремня при пробеге 75 тыс. км. Эта норма не всегда выполняется собственниками; для этого есть веские причины. Сколько времени пройдет диск до замены, зависит от многих факторов. Это качество используемых деталей, условия эксплуатации автомобиля, техническое состояние двигателя. При каждом техническом обслуживании следует проверять натяжение и состояние привода ГРМ. При появлении трещин, расслоений или других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленвала и распредвала, это значительно снижает срок службы всего привода ГРМ. А еще привод боится попадания моторного масла в рабочую зону ремня. Он смягчает его структуру, зубья легко срезаются. Если машина долго стоит на месте, тоже лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень после пробега в 50 тыс. км.

Какой комплект купить

Дополнительно к зубчатому ремню приобретаются натяжной ролик и насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в Балаково. Хорошо зарекомендовала себя продукция компаний GATES, BOSCH, DAYCO, CONTITECH. При замене помпы в системе охлаждения двигателя для доливки потребуется антифриз.

Второй способ с использованием подвесного колеса описан выше. Когда метки совпадут, нужно снять резиновую заглушку, расположенную на редукторе, и открыть смотровое окно. В нем виден маховик, риска на нем тоже должна совпадать с прорезью на корпусе. Следующим шагом будет снятие ремня со шкива привода генератора. Для этого ослабьте нижний болт крепления этого узла, а верхний болт открутите и вытащите его.

Затем корпус генератора можно сдвинуть вперед и снять ремень со шкивов. Сразу же, пользуясь моментом, можно осмотреть снятый ремень на наличие дефектов и повреждений, и при необходимости заменить его. Далее следует операция по откручиванию болта, удерживающего шкив коленчатого вала. Часто бывает, что сделать это просто так накидным ключом не представляется возможным, особенно после заводской затяжки. Есть несколько способов.

1. Вставьте плоскую мощную отвертку или монтировку в смотровое окно маховика, заблокировав его. Удерживая отвертку правой рукой, левой ослабьте болт шкива ключом на 17 мм.
2. При наличии помощника процедура значительно упрощается. Один включит 4 передачу, нажмет и удержит педаль тормоза, в это время второй будет откручивать шкив. Делать это гораздо удобнее, обе руки свободны для работы.
3. Некоторые автомобилисты надевают накидной ключ на болт шкива и прижимают его к какому-нибудь кузову или элементу подвески, после чего крутят коленвал стартером в нейтральное положение. Способ достаточно опасный, его допустимо использовать в самом крайнем случае, когда другими методами открутить болт невозможно.

После откручивания болта снимается шкив и протирается ветошью рабочая часть. Затем нужно ослабить болт натяжного ролика, натяжение ремня ослабнет и его можно будет снять. Так как ролик тоже надо менять, то его надо открутить. Последней деталью, которую необходимо снять, является нижняя крышка механизма, которая крепится к двигателю тремя болтами.

На этом разборка устройства завершена. Перед установкой нового ролика и ремня ГРМ нужно убедиться, что вал привода помпы свободно вращается и не клинит. В противном случае придется принимать решение о замене помпы охлаждающей жидкости.

Сборка механизма

Процесс сборки осуществляется в обратном порядке, только в самом начале нужно убедиться, что метки, которые были выставлены ранее, стоят на своих местах. Затем надевается новый натяжной ролик и на шестерни надевается новый ремень ГРМ, начиная снизу, от коленчатого вала. Поддерживая рукой ремень в небольшом натяжении, наденьте его на шестерню распределительного вала так, чтобы все зубья совпали, а затем натяните натяжным роликом.

В его корпусе есть 2 отверстия, в которые можно вставить специальную вилку или круглогубцы, с их помощью и растянуть. Затем затяните роликовый болт со средним усилием. Для того, чтобы убедиться в правильности установки и натяжения ремня, необходимо сделать пару полных оборотов коленчатого вала, желательно не стартером, а ключом. Затем совместите метки и снова проверьте положение меток в смотровом окне маховика.

Есть один нюанс: риски на шестерне распредвала могут отклоняться на пару мм в ту или иную сторону от метки на корпусе, это вполне допустимо. Если ремень установлен неправильно, расхождение будет 1 см, это сразу заметно. Необходимо снова ослабить его натяжение и переставить ремень на один зуб вправо или влево, после чего повторить операцию. После того, как новый ремень будет успешно установлен и натянут, можно снова собрать узел.

При установке ремня привода генератора следует помнить, что на ВАЗ 2190 нет механизма натяжения. Поэтому корпус агрегата максимально приближается к блоку цилиндров, ремень надевается на его шкив полностью , и частично на коленвале, после чего его нужно будет провернуть на пол-оборота, чтобы расходник встал на место. Дальнейшая сборка не проблема, после чего можно заводить мотор. Операция по такой замене 16-клапанного двигателя Лада Гранта отличается такими подробностями.

1. Распредвалов два, метки нужно будет совместить, а потом проверить на двух шестернях.
2. Нужно поменять 2 ролика: натяжной и обводной.
3. Новый ремень нужно будет аккуратно надеть на две верхние шестерни, пропустив его мимо обводного ролика, процесс несколько более кропотливый.

При проведении работ по замене рекомендуется обращать внимание на чистоту внутреннего пространства механизма газораспределения. Как правило, там скапливается пыль, грязь, продукты жизнедеятельности старого ремня в виде черного пороха и так далее. Правильно будет тщательно протереть корпус мотора, шестерни и защитный кожух изнутри.

Вся процедура довольно проста. Зная, сколько нужно менять расходников механизма ГРМ и имея минимальный набор приспособлений, каждый может сделать это самостоятельно.

Замена технологического топливного фильтра на Лада Гранта Перечень работ ТО 2 и их стоимость на автомобиль Лада Гранта

Замена ремня ГРМ Лада Гранта 8 клапанов требуется каждые 75 тысяч километров пробега. Если проигнорировать плановую замену ремня, натяжного ролика и иногда помпы (помпы охлаждающей жидкости), то можно нарваться на серьезный ремонт двигателя Лада Гранта. Ведь обрыв ремня ГРМ почти всегда приводит к повреждению клапанов , седла клапанов и даже поршни. Поэтому к приводу ГРМ нужно относиться очень бережно. Раз в 15 тысяч обязательно нужно осмотреть ремень на предмет обрывов, трещин, расслоения или замасливания.

Совет относится к двигателям ВАЗ-, 11186 и 21116. Все они 8-клапанные и устанавливаются на автомобили Гранта. Рассмотрим этапы замены.

Во-первых, запомните простое правило: двигатель 11183 не может загнуть клапана, поэтому вращать коленвал и шкив распредвала можно отдельно. Для моторов 11186 и 21116 это было бы недопустимо!

Детальная схема привода ГРМ Лада Гранта

1 — зубчатый шкив коленчатого вала 2 — зубчатый шкив насоса охлаждающей жидкости 3 — натяжной ролик 4 — задняя защитная крышка 5 — зубчатый шкив распределительного вала 6 — ремень ГРМ А — крышка на задней защитной крышке В — метка на шкиве распредвала С — метка на крышке масляного насоса Д — метка на шкиве коленвала. Перед проведением любых работ отключите клемму аккумулятора (ключ на 10), а также датчик ДПКВ. Но сначала нужно снять защитный кожух.

Для снятия защиты необходимо: 11186/21116 — с помощью «внутреннего шестигранника на 5» откручиваем 4 болта на верхней части, которая затем снимается. И нижняя часть тоже демонтируется; 11183 — с помощью 10-гранного ключа открутите 3 болта крепления. Справиться с тем, что было сказано выше, не составит труда.

Датчик положения коленчатого вала (ДПКВ) отсоединяется от разъема (см. фото). Затем винт крепления откручивается ключом на 10. Сам датчик необходимо демонтировать.

Установка всех валов по меткам

Сначала убедитесь, что шестерня находится в нейтральном положении. На корпусе картера ближе к узлу сцепления имеется резиновая крышка. Его необходимо удалить.

Суть в том, чтобы добиться совмещения меток на маховике и в прорези шкалы. Когда это сделано, маховик фиксируется отверткой.

Конечно, такую ​​операцию проще выполнить вдвоем. Имейте в виду, что совмещение меток A-B и C-D соответствует желаемому положению вала (см. рис.).

Сам коленчатый вал необходимо провернуть вправо с помощью ключа «на 17» или «на 19» (двигатель 11183). Смысл сказанного поясняет фотография.

Ремень генератора необходимо снять. Ремень генератора закрывает доступ к деталям привода ГРМ. Вам придется ослабить застежку и снять этот ремень.

Ключом «на 13» ослабить болт нижнего крепления. Затем отверните верхнюю фиксирующую гайку и снимите болт. Корпус генератора прижимается к двигателю и конструкция фиксируется проволокой. Теперь ремень можно снять. Установка ремня генератора осуществляется в следующей последовательности: 1 … Починить генератор; 2 … Накиньте ремень на шкивы, как показано на фото;

3 … Включив 5-ю передачу, катят машину назад.

Имейте в виду, что повторное использование ремня генератора — это крайняя мера. Лучше купить новую деталь.

Замена ремня ГРМ

Убедитесь, что маховик двигателя правильно установлен и закреплен (см. выше). Затем с помощью клавиши «17» или «19» (ДВС 11183), откручиваем винт, удерживающий шкив привода генератора. Затем снимается сам шкив и защитная шайба. /21116 — «круглым» ключом «на 15» отвернуть болт крепления на 2-3 оборота Ролик «отпустит» ремень автоматически

Автоматика сработает на ослабление

11183 — с помощью ключа «на 17» нужно ослабить гайку крепления. Затем сам ролик вращается по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливается новая деталь, и все. Установка остальных деталей осуществляется в обратном порядке.

Базовая операция по замене

Для увеличения прижимной силы узел наружного ролика вращается против часовой стрелки. Для двигателей 11186/21116 должно выполняться дополнительное требование: две прямоугольные метки должны совпадать.

Обязательное требование для двигателей 11186/21116

По окончании монтажа метки A-B и C-D тоже должны совпадать. Чертеж для них приведен выше.

Моменты затяжки

Для правильного выполнения установки необходим ключ с регулятором усилия. Значение на нем устанавливается в зависимости от типа детали: Винт крепления натяжного ролика (11186/21116) — 17-27 Н*м; Гайка крепления ролика (11183) – 30–36 Н*м; Крепления шкива генератора – 105-110 Н*м. Сначала устанавливается натяжение ролика, а затем затягивается крепежная гайка или болт. Детали из каталога ВАЗ Сразу рассмотрим перечень узлов и специнструмента ВАЗ: Ролик натяжной ДВС 11183 — 2108-1006120, гайка к нему — 00001-0021647-21; Ремень ГРМ (11183) — 2108-1006040-10; Ролик натяжной автомат — 21116-1006226; Ремень ГРМ (11186/21116) — 21116-1006040; Ключ роликовый авто — 67.7812.9573-01; Ключ ролика ВАЗ-11183 — 67.7834.9525. Натяжной ролик семейства 2108 имеет две прорези с одной стороны. Эти прорези должны быть направлены «вверх», то есть в сторону от двигателя.

Прорези сделаны для специальных инструментов. Обозначается цифрами «67.7834.9525» (см. список). А у автоматических роликов ключ обозначается иначе — «67.7812.9573». Как это выглядит показано ниже.

Ролик автомат так же регулируется

Осталось перечислить как обозначаются болты крепления, шайбы и тд: Три болта крышки ВАЗ-11183 — 00001-0009024-11, шайбы — 00001-0026406- 01; Крышка привода ГРМ (11183) — 21080-1006146-10; Болты от крышек ВАЗ-21116 — 2108-1003286-00, шайбы пружинные — 00001-0011977-73; Верхняя крышка 21116-1006226-00, нижняя крышка 21116-1006218-00. Надеемся, здесь не будет вопросов. Импортные аналоги Для замены ремней 2108-1006040-10 подходят разные комплектующие: GATES — 5521 или 5521XS; БОШ — 1 987 949 095; ДАЙКО — 94089; КОНТИТЕХ — CT527; Финвал — 2108-1006040. Ремень ГРМ «21116-1006040» можно заменить на другую деталь: GATES — 5670XS; КОНТИТЕХ — CT1164; КВАРЦ (Германия) — QZ-5670XS. Обычно выбор делается в пользу продукции GATES. Буквы «XS» в ее каталоге означают «усиленный».

Внимание! Комплектующие GATES (Англия) чаще всего подделывают! По фото можно понять, в чем основное отличие. Остерегайтесь подделок.

Замена ремня ГРМ Видео Гранты

В этой статье мы коснемся проблем, которые может вызвать некачественная или изношенная Лада Гранта 8 и 16 клапанов. Несмотря на свою простоту, эта деталь играет огромную роль в работе двигателя автомобиля.

В процессе эксплуатации силового агрегата, неважно 16 кл или 8 кл, ремень постепенно изнашивается и если его своевременно не заменить, то он может полностью разрушиться и порвется. Этого нельзя допускать, так как это может привести к такому опасному явлению, как загибание клапанов и разрушение поршневой системы. В инструкции, которая идет в комплекте с автомобилем Лада Гранта с 16-литровым двигателем и восьмиклапанником, рекомендованный срок замены составляет 60 тыс. км. пробег. Но по мнению многих профессионалов, эта цифра несколько завышена и достигать ее не стоит, а необходимо заменить через 50 тысяч километров.

Еще одна причина заменить ремень раньше, это то, что такие детали, как насос и направляющие ролики, рассчитаны на пятьдесят тысяч пробега. Тогда их использование рискованно. Чрезмерное использование этих узлов может привести к поломке со всеми негативными последствиями для системы. Но в любом случае, через сколько километров менять ремень и какой лучше выбрать – дело ваше личное.

[Скрыть]

Для чего нужен ремень ГРМ?

Ремень ГРМ на автомобиль Лада Гранта необходим для того, чтобы синхронизировать работу распредвала и коленвала. В инструкции к автомобилю 16 и 8 кл срок замены регламентирован. Однако, тем не менее, большая часть автомобилистов мало что знает об этом и может даже не знать о его местонахождении, не заботясь о том, как его правильно поменять. Находится он просто, нужно всего лишь поднять крышку капота автомобиля. Расположены наиболее заметно, охватывая различные шкивы. Открыв инструкцию, прилагаемую к автомобилю, вы также легко найдете раздел, в котором описывается этот узел. Ремень ГРМ взаимодействует не только с коленвалом и с распредвалом, но и с рядом других систем. Такая нагрузка значительно снижает срок службы ремня, что делает возможным его обрыв.

Меняем ремень сами

Замена ремня ГРМ по истечении установленного срока на двигателях 16 и 8 кл Лада Гранта процесс несложный и своими руками справится даже начинающий автомобилист. Главное внимательно следовать всем пунктам инструкции и ничего не упустить.

Необходимые инструменты

Этапы работы

Следующий важный этап — правильное натяжение ремня ГРМ Лада Гранта с агрегатами 16 кл и 8 кл.

Внимание! Натяжной ролик не должен двигаться или отклоняться, как бы сильно ни в ту, ни в другую сторону, это будет доказательством того, что он исправен и работает правильно. Это значит, что его поломка исключена.

Видео «Замена ремня ГРМ на автомобилях ВАЗ»

В этом видео показана замена ремня ГРМ на автомобилях семейства ВАЗ. в том числе на Лада Гранта. Рассказано не только, как правильно менять ремень, но и какой необходим, чтобы не допустить обрыва.

Полезная информация

Была ли эта информация полезной?

Спасибо за ваше мнение!

Изменить ГРМ грант 8 клапанов.

Двигатель Лада Гранта 8 клапанный объемом 1,6 л на данный момент самый популярный среди покупателей бюджетный седан. Конструкция мотора хорошо известна не только в официальном сервисе, но и в любом гараже. Поэтому ремонт и обслуживание этого мотора не вызывает затруднений и стоит относительно недорого. Сегодня мы поговорим об этом двигателе более подробно.

Бензиновый силовой агрегат Lada Granta ВАЗ-11186 мощностью 87 л.с. рабочим объемом 1,6 л, пришел на смену инжекторному двигателю ВАЗ-11183, развивающему 82 л.с. Новая облегченная поршневая группа от Federal Mogul позволила повысить мощность и экономичность силового агрегата. Конечно, мотор не отличается феерической динамикой и малым расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяют говорить о хорошем варианте для наших суровых условий эксплуатации.

Что касается устройства технической части, то его основу составляют чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной масляный поддон двигателя. В приводе ГРМ Lada Granta 8-кл. стоит ремень. Восьмиклапанный механизм ГРМ не имеет гидрокомпенсаторов, регулировка клапанов происходит редко, но процесс достаточно кропотливый. Нужно подобрать «пятаки» разной толщины и уложить их между кулачками распредвалов и днищами стаканов толкателей. Первый раз такую ​​процедуру проводят при так называемом нулевом ТО, после 3000 км пробега.

Вечный вопрос гнут ли клапана на двигателе Гранта ВАЗ-11186 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня клапан гнется! В паре к мотору прилагается 5-ступенчатая механическая коробка передач, другие варианты не предусмотрены.

Двигатель Лада Гранта 1.6 (87 л.с.), расход топлива, динамика

• Рабочий объем — 1597 см3
• Количество цилиндров/клапанов — 4/8
• ГРМ — ремень
• Диаметр цилиндра — 82 мм
• Ход — 75,6 мм
• Мощность л.с./кВт — 87/64 при 5100 об/мин
• Крутящий момент — 140 Нм при 3800 об/мин
• Максимальная скорость — 167 километров в час
• Разгон до первой сотни — 12,2 секунды
• Расход топлива по городу — 9,0 литров
• Комбинированный расход топлива — 6,6 литра
• Расход топлива по трассе — 5,8 л

ГРМ Lada Granta 8 клапанов

• 1 — зубчатый шкив коленчатого вала
• 2 — зубчатый шкив насоса охлаждающей жидкости
• 3 — натяжной ролик
• 4 — задняя защитная крышка
• 5 — шкив распределительного вала
• 6 — ремень ГРМ
• А — отлив на заднюю защитную крышку
• Б — метка на шкиве распредвала
• C — метка на крышке масляного насоса
• D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора является расположение водяной помпы (помпы), которая приводится во вращение одноименным ремнем ГРМ. То есть в случае течи охлаждающей жидкости или характерного шума/свиста/гула в районе привода ГРМ проверка ремня обязательна. Если раскрошится подшипник помпы и слетит ремень, то помимо замены корпуса водяного насоса и ремня придется еще и перебирать ГБЦ, удаляя оттуда погнутые клапана.

По регламенту необходима замена ремня ГРМ каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116 и устанавливаются на автомобили Гранта. Рассмотрим этапы замены.

Подготовительные операции, все двигатели

Перед проведением любых работ отсоедините клемму аккумулятора (поз. 10), а также датчик ДПКВ. Но сначала нужно снять защитный кожух.

Откручиваем 4 болта, снимаем защиту

Для снятия защиты нужно:

• 11186/21116 — с помощью «шестигранника на 5» откручиваем 4 болта на верхней части, которая затем снимается. А также демонтировать нижнюю часть;
• 11183 — ключом «на 10» открутить 3 болта крепления.

Разобраться с вышеперечисленным будет несложно.

Отсоедините разъем, открутите один винт

Датчик положения коленчатого вала (ДПКВ) отсоединен от разъема (см. фото). Затем ключом «на 10» откручивается крепежный винт. Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала убедитесь, что шестерня находится в нейтральном положении. На картере ближе к узлу сцепления есть резиновая крышка. Ее нужно удалить.

Смотровое окно и резиновая заглушка

Суть в том, чтобы добиться совмещения меток на маховике и в прорези шкалы. Когда это сделано, маховик фиксируется отверткой.

Маховик несъемный

Конечно, такую ​​операцию легче выполнить вдвоем. Знайте, что нужное положение вала соответствует сочетанию меток A-B и C-D (см. рисунок).

Привод ГРМ в 8-клапанных двигателях

Сам коленчатый вал необходимо провернуть вправо при помощи ключа «на 17» или «на 19» (двигатель 11183). Смысл сказанного поясняет фотография.

Поверните шкив привода генератора

Ремень генератора необходимо снять.

Ремень генератора закрывает доступ к деталям привода ГРМ. Придется ослабить крепление и снять этот ремень.

Подробнее:

Крепление генератора, болты 13

Ключом «на 13» откручиваем болт нижнего крепления. Затем отверните верхнюю фиксирующую гайку и снимите болт. Корпус генератора прижимается к двигателю и конструкция фиксируется проволокой. Теперь ремень можно снять.

Установка ремня генератора осуществляется в следующей последовательности:

Знайте, что повторное использование ремня генератора — это крайняя мера. Лучше бы новую деталь купили.

Замена ремня ГРМ

Убедитесь, что маховик двигателя правильно установлен и заблокирован (см. выше). Затем ключом «на 17» или «на 19» (ДВС 11183) откручиваем винт, удерживающий шкив привода генератора. Затем снимается сам шкив и защитная шайба.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике:

Осталось заменить: на место старого ремня ГРМ устанавливается новая деталь, и все. Остальные детали собираются в обратном порядке.

Базовая операция по замене

Для увеличения прижимной силы узел наружного ролика вращается против часовой стрелки. Для двигателей 11186/21116 должно выполняться дополнительное требование: две прямоугольные метки должны совпадать.

Обязательное требование для двигателей 11186/21116

По окончании монтажа метки А-В и С-D также должны совпадать. Чертеж для них приведен выше.

Моменты затяжки

Для правильного выполнения установки необходим ключ с регулятором усилия. Значение на нем устанавливается в зависимости от типа детали:

• Винт крепления натяжного ролика (11186/21116) — 17-27 Н*м;
• Гайка крепления ролика (11183) — 30-36 Н*м;
• Крепление шкива генератора – 105–110 Н*м.

Сначала регулируется натяжение ролика, а затем затягивается крепежная гайка или болт.

Детали из каталога ВАЗ

Сразу рассмотрим перечень узлов и специнструмента ВАЗ:

• Ролик натяжной ДВС 11183 — 2108-1006120, гайка к нему — 00001-0021647-21;
• Ремень ГРМ (11183) — 2108-1006040-10;
• Ролик натяжной автомат — 21116-1006226;
• Ремень ГРМ (11186/21116) — 21116-1006040;
• Ключ для автоматического ролика — 67.7812.9573-01;
• Ключ на каток ВАЗ-11183 67.7834.9525.

Натяжной ролик семейства «2108» имеет две прорези с одной стороны. Эти прорези должны смотреть «вверх», то есть в сторону от двигателя.

Натяжной ролик двигателя 11183

Прорези сделаны под специальный инструмент. Обозначается цифрами «67.7834.9525″ (см. список). А для автоматических роликов ключ обозначается иначе — «67.7812.9573». Как он выглядит, показано ниже. , и так далее:

• Три болта крышки ВАЗ-11183 — 00001-0009024-11, шайбы — 00001-0026406-01;
• Крышка привода ГРМ (11183) — 21080-1006146-10;
• Болты от крышек ВАЗ-21116 — 2108-1003286-00, шайбы пружинные — 00001-0011977-73;
• Крышка верхняя — 21116-1006226-00, крышка нижняя — 21116-1006218-00.

Надеемся, здесь нет вопросов.

Импортные аналоги

Для замены ремней «2108-1006040-10» подходят разные комплектующие:

• ВОРОТ — 5521 или 5521XS;
• БОШ — 1 987 949 095;
• ДАЙКО-94089;
• КОНТИТЕХ-CT527;
• Финвал — 2108-1006040.

Ремень ГРМ «21116-1006040» можно заменить другой деталью:

• ВОРОТА-5670XS;
• КОНТИТЕХ-CT1164;
• КВАРЦ (Германия) — QZ-5670XS.

Обычно выбор делается в пользу продукции GATES. Буквы «XS» в ее каталоге означают «усиленный». Владельцы Гранты уже подробно рассказывали нам о сроках замены ремня ГРМ, о его выборе, о признаках износа материала: .

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие GATES (Англия) чаще всего подделывают! На фото видно, в чем основное отличие. Остерегайтесь подделок.

Видео-пояснение, где искать этикетки

Выпуск отечественной модификации Лада Гранта осуществляется уже несколько лет. Автомобиль завоевал немалое доверие, благодаря приемлемому качеству и уровню исполнения, а также наличию нескольких различных вариантов комплектации.

Сегодня разберемся когда менять ремень ГРМ, а так же какой ремень ГРМ лучше.

Несколько общих моментов о ремне

ГРМ в любом двигателе служит для обеспечения своевременности впуска приготовленной смеси и выпуска отработавших газов. Состав данного узла подразумевает наличие таких элементов:

• распределительный и коленчатый валы;
• Сами клапаны с уплотнениями, пружинами, направляющими втулками и другими деталями.

Какой ремень ГРМ лучше? В этом механизме отдельно расположен ременный механизм, выполняющий роль связующего звена между распределительным (или двумя) и коленчатыми валами. Именно ременная передача способна обеспечить синхронизацию в работе элементов, входящих в комплект ГРМ.

Найти этот важный элемент на моторе не составит особого труда. Для этого вам нужно всего лишь открыть капот Лада Гранта и вы увидите перед собой закрытый специальным кожухом. Эта защита предотвращает загрязнение и посторонние предметы и грязь.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенным шагом.

Какой заводской регламент АвтоВАЗа в плане замены?

Автомобили модельного ряда Lada Granta комплектуются различными вариантами силового агрегата. Некоторые из них не обходятся без проблем в случае неприятного обрыва ременной передачи. Это вызвано столкновением поршней с клапанами, в результате чего последние погнуты, и мотор нуждается в ремонте.

Возможность изгиба (при обрыве) отсутствует на версии двигателя «11183-50», которая комплектуется штатной комплектацией.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Чтобы исключить эту неприятную ситуацию, производитель намеренно регламентировал периодичность обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от фирмы производителя – через 15 тысяч километров. Это требование распространяется как на 8-клапанные моторы, так и на 16-клапанные модификации.

Даже несмотря на оснащение модификации «21116» мотором с импортной головкой, при обрыве ремня его ждет аналогичная печальная участь.

Производитель не рекомендует самостоятельное выполнение процедуры как проверки состояния ремня, так и его замены. И поэтому, когда уже пора менять ремень ГРМ, следует обратиться в сервисный центр. Если выяснится, что операция производилась вручную, велика вероятность того, что владелец будет лишен возможности гарантийного обслуживания. Для самостоятельной замены Изготовитель дает разрешение на:

• салонный фильтр;
• аналогичный элемент для впускной системы.

Однако самостоятельно многие автовладельцы все же осуществляют замену, но далеко не все новоиспеченные водители знают, за сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Многие владельцы Лада Гранта, особенно оснащенные силовыми агрегатами 16-клапанных версий, рекомендуют не ждать заветной отметки в 60 тыс. км. Это связано с возможностью использования некачественных комплектующих, которые могут спровоцировать износ замененных элементов уже после пробега в 20 тыс. км.

Этот факт побуждает многих «Грантаводов» прибегать к использованию продукции хорошего качества, и многие из них на вопрос, какой ремень ГРМ лучше, отвечают, что он от производителя «Гейтс». Но отметим, что есть поддельные запчасти этой марки, а потому рекомендуется воздержаться от покупки вещей только у проверенных поставщиков.

Если вы задались целью заменить компонент самостоятельно, то вам не следует пренебрегать некоторыми приведенными ниже рекомендациями. В частности, не забывайте соблюдать интервал, через который следует менять ремень ГРМ.

После навешивания ремня его необходимо правильно натянуть. Делается это с помощью специального ключа. Некоторые «деятели» возразят, мол, можно и без этого. Однако здесь очень проблематично решиться гарантировать качественный результат.
Усилие, прикладываемое к ветви ремня (при ее повороте на угол 90 градусов), расположенной между двумя валами (известными: распределительным и коленчатым), не должно превышать 20 Нм, но и не должно быть менее 15 Нм. Если в указанном интервале параметра нет «попадания», то это свидетельствует о неправильном натяжении ремня. Последствие одно — новый регламент!

Каковы признаки износа ремня?

Указанные факторы позволят точно определить момент начала появления повреждений на ремне Лада Гранта, что предотвратит неожиданное начало его выхода из строя (обрыва). Когда менять ремень ГРМ, как понять, что он изношен?

1. Среди первичных признаков значительная степень износа материала. Этот факт легко спровоцирует пробуксовку или поломку «расходника» при незначительной нагрузке на мотор или в условиях повышенной влажности воздуха.
2. Появление износа часто провоцируется нарушением правильного положения ролика по отношению к шкиву. Это может подтвердить повышенный нагрев подшипника и торчащие в стороны тканевые остатки изношенных кордов, используемых для усиления резиновой основы ремня.
3. Следующим признаком будет наличие трещин и расслоений. Чем больше количество этих дефектов, тем выше вероятность преждевременного обрыва ремня.
4. Если на задней поверхности появляется излишняя твердость, то ее можно выдать по наличию глянца. Этот фактор, связанный с потерей эластичности, указывает на потерю достаточного контакта между ремнем и шкивами.
5. Во время работы возможно удлинение поверхности ремня, что может привести к его перескакиванию на зубья шкива вала. Замена ремня в этом случае однозначна.
6. Выход из строя ролика, как прямое свидетельство неправильного расположения ремня по отношению к его рабочей плоскости.

Каковы ожидаемые последствия поломки?

По договоренности проблем с двигателем Лада Гранта в 8-клапанном исполнении нет; при обрыве ременной передачи этого не происходит только в варианте агрегата 11183-50. Остальные двигатели рискуют выйти из строя в указанном неприятном инциденте.
Ввиду этого среди Грантаводов разгорелся спор о преимуществах двигателей LADA Granta с 16 и 8 клапанами, и у какого агрегата их больше. Ваша точка зрения тоже будет очень интересна.

При обрыве ременной передачи распределительный вал останавливается в положении, непосредственно соответствующем моменту отказа. Напротив, коленчатый вал подвергается постоянному вращению. Это приводит к тому, что поршни ударяют по тем клапанам, которые в данный момент находились в открытом положении. Далее последние гнутся, но иногда происходит пробой днища поршня. По-народному «кулак дружбы»!

Именно на основании этого факта специалисты склонны рекомендовать менять ранее заявленный производителем комплект ГРМ на срок, необходимый для данного действия.

выводы

Теперь вы знаете за сколько менять ремень ГРМ. Несомненно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что необходимо бездействовать. Ниже приведены некоторые рекомендации, целью которых является минимизация указанного риска.

1. Внимательно отнеситесь к процедуре проверки ремня на износ. Это действие рекомендуется проводить через 10-15 тыс. км.

2. Не пренебрегайте проверкой состояния уплотнений. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. О проблеме может свидетельствовать мигание лампы, регистрирующей давление масла в двигателе LADA Granta. Если этот факт проявляется, срочно глушим двигатель и принимаем меры по поиску источника поломки.

4. Используйте только оригинальные запчасти, хотя процедуру контроля за их состоянием никто не отменял.

Замена ГРМ Лада Гранта 8 клапанов требуется каждые 75 тысяч километров пробега. Если проигнорировать плановую замену ремня, ролика натяжителя и иногда помпы (помпы охлаждающей жидкости), то можно нарваться на серьезный ремонт двигателя Лада Гранта. Ведь обрыв ремня ГРМ почти всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относиться очень бережно. Раз в 15 тысяч необходимо обязательно осматривать ремень на наличие обрывов, трещин, расслоений или замасливания.

Совет относится к двигателям ВАЗ-, 11186 и 21116. Все они 8-клапанные и устанавливаются на автомобили Гранта. Рассмотрим этапы замены.

Во-первых, запомните простое правило: мотор 11183 не может загнуть клапана, поэтому вращать коленвал и шкив распредвала можно отдельно. Для моторов 11186 и 21116 это было бы недопустимо!

Детальная схема привода ГРМ Лада Гранта

1 — шкив коленчатого вала 2 — зубчатый шкив насоса охлаждающей жидкости 3 — натяжной ролик 4 — задняя защитная крышка 5 — шкив распределительного вала 6 — ремень ГРМ А — прилив на задней защитной крышке АТ — метка на шкиве распредвала С — метка на крышке масляного насоса Д — метка на шкиве коленвала. Перед проведением любых работ отключите клемму аккумулятора (поз. 10), а также датчик ДПКВ. Но сначала нужно снять защитный кожух.

Для снятия защиты необходимо: 11186/21116 — с помощью «шестигранника на 5» откручиваем 4 болта на верхней части, которая затем снимается. А также демонтировать нижнюю часть; 11183 — ключом «на 10» открутить 3 болта крепления. Разобраться с вышеперечисленным будет несложно.

Датчик положения коленчатого вала (ДПКВ) отсоединяется от разъема (см. фото). Затем ключом «на 10» откручивается крепежный винт. Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала убедитесь, что шестерня находится в нейтральном положении. На картере ближе к узлу сцепления есть резиновая крышка. Ее нужно удалить.

Суть в том, чтобы добиться совмещения меток на маховике и в прорези шкалы. Когда это сделано, маховик фиксируется отверткой.

Конечно, такую ​​операцию проще выполнить вдвоем. Знайте, что нужное положение вала соответствует сочетанию меток A-B и C-D (см. рисунок).

Сам коленчатый вал необходимо провернуть вправо с помощью ключа «на 17» или «на 19» (двигатель 11183). Смысл сказанного поясняет фотография.

Ремень генератора необходимо снять. Ремень генератора закрывает доступ к деталям привода ГРМ. Придется ослабить крепление и снять этот ремень.

Ключом «на 13» откручиваем болт нижнего крепления. Затем отверните верхнюю фиксирующую гайку и снимите болт. Корпус генератора прижимается к двигателю и конструкция фиксируется проволокой. Теперь ремень можно снять. Установка ремня генератора осуществляется в следующей последовательности: 1 . Починить генератор; 2 . Накиньте ремень на шкивы, как показано на фото;

3 . Включив 5-ю передачу, откатите машину назад.

Помните, что повторное использование ремня генератора — это крайняя мера. Лучше бы новую деталь купили.

Замена ремня ГРМ

Убедитесь, что маховик двигателя правильно установлен и заблокирован (см. выше). Затем, используя «17» или «19» (ДВС 11183), отверните винт, удерживающий шкив привода генератора. Затем снимается сам шкив и защитная шайба.

Шкив не должен мешать

Теперь необходимо ослабить прижимное усилие в натяжном ролике: 11186/21116 — с помощью «круглого» ключа «на 15» отвернуть болт крепления на 2-3 оборота. Ролик автоматически «освободит» ремень;

Автоматика будет работать на ослабление

11183 — ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращается по часовой стрелке. Осталось заменить: на место старого ремня ГРМ устанавливается новая деталь, и все. Остальные детали собираются в обратном порядке.

Базовая операция по замене

Для увеличения прижимной силы узел наружного ролика вращается против часовой стрелки. Для двигателей 11186/21116 должно выполняться дополнительное требование: две прямоугольные метки должны совпадать.

Обязательное требование для двигателей 11186/21116

По окончании монтажа метки А-В и С-D также должны совпадать. Чертеж для них приведен выше.

Моменты затяжки

Для правильного выполнения установки необходим ключ с регулятором усилия. Значение на нем устанавливается в зависимости от типа детали: Винт крепления натяжного ролика (11186/21116) — 17-27 Н*м; Гайка крепления ролика (11183) – 30-36 Н*м; Крепления шкива генератора – 105–110 Н*м. Сначала на ролике регулируется натяжение, а затем затягивается фиксирующая гайка или болт. Детали из каталога ВАЗ Сразу рассмотрим перечень узлов и специнструмента ВАЗ: Ролик натяжной ДВС 11183 — 2108-1006120, гайка к нему — 00001-0021647-21; Ремень ГРМ (11183) — 2108-1006040-10; Ролик натяжной автомат — 21116-1006226; Ремень ГРМ (11186/21116) — 21116-1006040; Ключ для автоматического ролика — 67.7812.9573-01; Ключ на ВАЗ-11183 каток 67.7834.9525. Натяжной ролик семейства «2108» имеет две прорези с одной стороны. Эти прорези должны смотреть «вверх», то есть в сторону от двигателя.

Прорези сделаны под специальный инструмент. Обозначается цифрами «67.7834.9525» (см. список). А у автоматических роликов ключ обозначается иначе — «67.7812.9573». Как это выглядит показано ниже.

Ролик тоже регулируется

Осталось перечислить как обозначаются крепежные болты, шайбы и тд: Три болта крышки ВАЗ-11183 — 00001-0009024-11, шайбы — 00001-0026406-01 ; Крышка привода ГРМ (11183) — 21080-1006146-10; Болты от крышек ВАЗ-21116 — 2108-1003286-00, шайбы пружинные — 00001-0011977-73; Крышка верхняя — 21116-1006226-00, крышка нижняя — 21116-1006218-00. Надеемся, здесь не будет вопросов. Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: ВОРОТ — 5521 или 5521XS; БОШ — 1 987 949 095; ДАЙКО — 94089; КОНТИТЕХ-CT527; Финвал — 2108-1006040. Ремень ГРМ «21116-1006040» можно заменить на другую деталь: GATES — 5670XS; КОНТИТЕХ-CT1164; КВАРЦ (Германия) — QZ-5670XS. Обычно выбор делается в пользу продукции GATES. Буквы «XS» в ее каталоге означают «усиленный».

Внимание! Комплектующие GATES (Англия) чаще всего подделывают! На фото видно, в чем основное отличие. Остерегайтесь подделок.

Видео Замена ремня ГРМ Гранта

Конструкция ГРМ на 8-клапанном двигателе автомобиля Лада Гранта ничем не отличается от старого доброго двигателя 2108. Поэтому эту процедуру вообще можно показать на примере Самары, а отличие будет только в шкиве коленвала.

Как часто нужно менять ремень ГРМ на Гранте?

Дело в том, что после старта продаж Лада Гранта два разных двигателя, хотя оба они были 8-ми клапанными:

1. 21114 — 1.6 8-кл. На этом моторе клапана не гнут, так как поршневая группа обычная, поршни имеют канавки под клапана. Мощность 81 л.с.
2. 21116 — 1,6 8-кл. Это уже модернизированная версия 114-го двигателя, у которого уже облегченная поршневая. Мощность 89 л.с. Клапан загнут.

Итак, принимая во внимание тот факт, что при обрыве ремня ГРМ на 21116-м двигателе почти со 100% вероятностью будут загибаться клапана, за этим нужно следить регулярно. Замену необходимо производить не реже одного раза в 60 000 км.

Фотоотчет по замене ремня ГРМ на 8-клапанной Гранте

Первым делом выставляем метки ГРМ, для чего можете ознакомиться. После этого нам понадобится следующий инструмент для работы.

• Ключи на 17 и 19
• Напор 10 м
• Храповой механизм или кольцо
• Плоская отвертка
• Специальный ключ для натяжения ремня

Сначала поднимаем машину домкратом и снимаем переднее левое колесо, так будет удобнее выполнять эту услугу. С помощью толстой отвертки или помощника необходимо заблокировать маховик, а в это время открутить болт крепления шкива коленчатого вала.

На фото выше пример с 2109 старой модели — на новой Гранте все немного иначе, но смысл думаю понятен.

Теперь ключом на 17 ослабляем натяжной ролик, как это наглядно показано ниже на фото.

И снимаем ремень, так как его ничего не держит.

При необходимости следует также заменить натяжной ролик, если он уже изношен (появился шум, увеличился люфт при работе).
