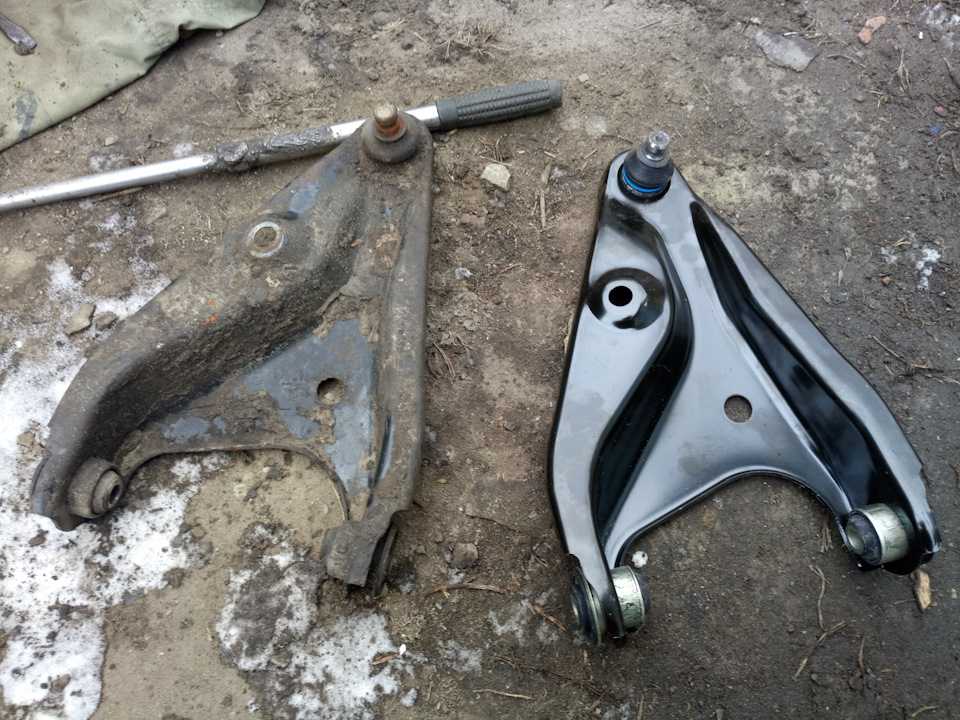

Нижний рычаг передней подвески
Примечание:
Ниже описаны снятие и установка нижнего рычага с правой стороны.
Снятие и установка с левой стороны выполняются аналогичным образом.
1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).
2. Отворачиваем колесные болты и снимаем переднее колесо.
3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).
4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.
5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.
6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.
7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.
8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.
Примечание:
Перед извлечением постарайтесь запомнить установочное положение болта.
9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.
Замена рычага передней подвески Рено Логан Сандеро (Renault Sandero Logan)
| ||||||||||||
СНЯТИЕ
• Установите автомобиль на двухстоечный подъемник.
• Разблокируйте рулевое колесо.
• Снимите:
— переднее колесо с соответствующей стороны
— подкрылок,
• Снимите:
— болт (1) крепления нижней шаровой опоры,
— нижнюю гайку (2) крепления стойки стабилизатора поперечной устойчивости.
• Снимите шаровую опору рычага подвески.
Примечание:
Если нижнюю шаровую опору заклинило в держателе поворотного кулака, и она не выходит, извлеките шаровую опору с помощью изогнутого рычага (3), как показано на диаграмме.
• Отверните верхний болт (4) крепления соединительной тяги подрамника.
• Снимите:
— нижнюю гайку (5) крепления соединительной тяги подрамника,
— болты (6) переднего и заднего крепления рычага подвески,
— рычаг подвески.
УСТАНОВКА
• После снятия болтов рычагов и шаровой опоры, их повторное использование не допускается болты всегда должны заменяться на новые.
• Установите:
— головку болта крепления шаровой опоры рычага подвески в сторону передней части автомобиля,
— головки болтов крепления рычага подвески в сторону задней части автомобиля.
• Установите:
— рычаг подвески,
— болты крепления рычагов подвески,
— шаровую опору рычага подвески в ее гнездо.
Примечание:
Проверьте правильность положения кольца на шаровой опоре рычага подвески.
Внимание!
Для затяжки сайлент-блоков в нена-груженном состоянии, установите рычаг подвески так, чтобы получить межосевое расстояние (Х1) = 24 мм между заглушкой корпуса шаровой опоры (7) рычага подвески и нижней поверхностью подрамника посередине рычага подвески (w1).
• Установите гидравлический домкрат под подрамник в зоне среднего отверстия рычага подвески (w1) и поднимите его до соприкосновения с подрамником.
• Опустите гидравлический домкрат на (Х1) = 24 мм.
• Положите заглушку корпуса шаровой опоры (7) рычага подвески на гидравлический домкрат, не изменяя положения рычага.
• В этом положении затяните требуемым моментом передние и задние болты крепления рычага подвески (105 Нм).
• Снимите фиксатор гидравлический домкрат.
• Заверните болты крепления шаровой опоры рычага подвески.
• Затяните требуемым моментом болты крепления шаровой опоры рычага подвески (62 Нм).
• Установите:
— гайку нижнего крепления стойки стабилизатора поперечной устойчивости,
— соединительную тягу подрамника на болт рычага,
— нижнюю гайку крепления соединительной тяги подрамника,
— верхний болт крепления соединительной тяги подрамника.
• Затяните требуемым моментом: нижнюю гайку крепления пальца шарового шарнира стабилизатора поперечной устойчивости (14 Нм),
— нижнюю гайку крепления соединительной тяги подрамника (62 Нм),
— верхний болт крепления соединительной тяги подрамника (62 Нм).
• Установите:
— подкрылок,
— переднее колесо с соответствующей стороны.
• Проверьте углы установки колес.
