Где находится салонный фильтр форд фокус 3

Замена салонного фильтра (для применения на моделе Ford Focus III)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:

номер кузова Ford Focus , давление в шинах Ford Focus , неисправности Ford Focus , подготовка к зиме Ford Focus , тормоза Ford Focus , масляный фильтр Ford Focus , топливный фильтр Ford Focus , фильр салона Ford Focus , регулировка фар Ford Focus

#салонный_фильтр #систем_отопления #система_вентиляции #система_кондиционирования #Ford_Focus_3 #Форд_Фокус_3

Салонный фильтр

1. Салонный фильтр находится под перчаточным ящиком, в зоне ног переднего пассажира.

2. Сдвигаем сиденье переднего пассажира максимально назад, чтобы оно нам не мешало.

3. Залезаем под перчаточный ящик.

4. Отворачиваем два пластиковых фиксатора…

… и затем снимаем нижнюю обивку приборной панели, расположенную под перчаточным ящиком.

5. В самой дальней части корпуса климатической установки, практически у моторного щита, и находится крышка салонного фильтра. Накрываем бумагой или пленкой напольное покрытие в пространстве для ног переднего пассажира под салонным фильтром (чтобы собрать выпадающую пыль и частички мусора).

6. Взявшись за ушко, сдвигаем крышку салонного фильтра потянув ее на себя и вверх.

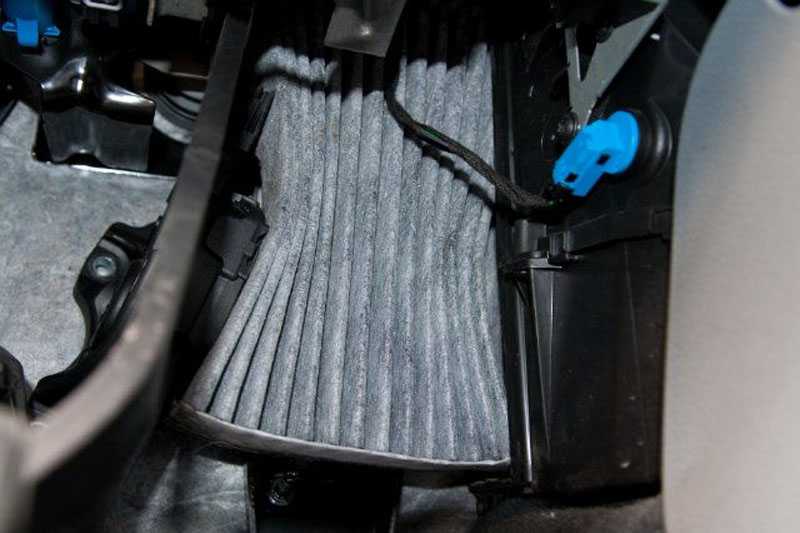

7. Видим салонный фильтр.

8. Поддеваем и затем извлекаем старый салонный фильтр из ниши климатической установки. Удаляем фильтр в отходы.

9. Перед установкой нового фильтра прочищаем прилегающее пространство к салонному фильтру, например, пылесосом или куском ветоши.

10. Затем берем новый фильтр и аккуратно его устанавливаем в нишу климатической установки. Фильтр вставляем так, чтобы направление стрелок, нанесенных на его боковую поверхность, совпадало с направлением движения воздуха.

Примечание:
> Вставляйте фильтр аккуратно, чтобы его не повредить.

11. Устанавливаем крышку салонного фильтра, следя за правильным ее положением в креплениях.

12. Устанавливаем на место нижнюю обивку приборной панели…

… и закрепляем ее двумя фиксаторами.

Видеообзор процедуры замены салонного фильтра Ford Focus III

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата и скачивание в целях безопасности происходит из личного кабинета.

Автоматический переход через 10 секунд.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

После нажатия на кнопку «КУПИТЬ» автоматически запуститься платежная система, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.).

После указания данных карты или других платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена салонного фильтра ФФ3 (в картинках)

Доброго дня!
Моя запись адресована кому нравится иногда самому заниматься своей машиной…
Для замены салонного фильтра (угольный) 1709013 вам потребуется снять накладку(не сфоткал ее к сожалению) под бардачком, она держится на 2-х желтых пистонах (3 и 6 фотография), их надо просто потянуть на себя, нажав ближе к краю. Вот фото пистона:

И снять бардачек(некоторые обходятся без его снятия), он крепится 5 торксами(2 внутри бардачка, 2 снизу снаружи и 1 под боковой крышкой):

Боковая крышка изнутри выглядит так:

Далее видим в ногах переднего пассажира, слева вертикальный отсек под фильтр:

закрыт вот такой крышкой(снизу болтом не был закреплен):

правда чтобы вытащить фильтр мешали 2 жгута проводов:

пришлось их снять, снимаются они следующим образом — нажимаете на усики с двух сторон(стрелкой указаны) и поднимаете коромысло:

Все. Собираете в обратной последовательности.
Для сравнения фото фильтров старого и нового:

Заодно проверил состояния контактов на проводах идущих от моторчика омывателя(известная проблема), пока все ок.

Car parts

Ford Focus Hatchback 2013, engine Gasoline 1.6 liter., 125 h. p., Front drive, Manual — DIY

Comments 26

Мужики, пришло время менять салонный фильтр, но у меня в семье пять машин и несколько проданных и вот скопилось туева туча этих фильтров, штук пятнадцать однако! Все перепуталось в датском королевстве! Сам х .ею! Даже древний фильтр от проданного 5 лет назад ФФ2 Рестайл. Размерчик не подскажете для ФФ3? Ширина — толщина — длинна!

Ничего себе пол машины разобрал, там все меняется за 5 минут, без таких сложных махинаций, накладка, крышка, фильтр и в обратном порядке, все

А АКБ отключали, когда фишки по бардаком отсоединяли?

нет, и все работает нормально.

Первый раз вижу такую замену. Сам меняю за 5 минут.
Снимаю 2 пистолетчика у ног пассажира
защитный кожух предохранителей
затем вынимаю пластиковый держатель фильтра
вынимаю фильтр
засовываем новый
и все в обратной последовательности.

Фильтр использую оригинальный 1 709 013 сейчас на Emex стоит 581р или Mann CUK2559 531р.

Да у кого был FF2 просто кайфуют при замене фильтра в FF3 там был секас тот еще да еще и со спец инструментом.

На фф3 не пришлось отсоединять фишки блока всм при замене фильтра?

НЕТ конечно. Всегда меняю сам снимаю только защитный мягкий кожух.

Я пол года назад проверял разъем с6 в блоке всм со снятием бардачка.
Скажу так. Я проклял всех инженеров форд)

Sergey-Radriges

НЕТ конечно. Всегда меняю сам снимаю только защитный мягкий кожух.

А БЖ ведь написано что отсоединяли разъемы

Ребята, ну что вы на него наехали, в его затеи есть одно преимущество. Это хорошо разглядеть состояния контактов на проводах идущих от моторчика омывателя. Когда с бардачком смотришь, нуу очень плохо видно.

Ну в принципе по твоему варианту видней и сгибаться меньше. Но как фильтр меняется посравнению с фф2 это вообще балавство. Только панель снимаю и все. Разьемы не вынимаю.

Замена салонного фильтра Форд Фокус 3

Замена фильтр салона Форд Фокус 3 2012 года относится к ряду процедур регламентного тех. обслуживания автомобиля. Данный фотоотчет будет также полезен владельцам Форд, чьи авто базируются на глобальной платформе Ford сегмента C: Escape, Kuga, C-Max и Transit. Поменять салонный фильтр своими руками не шибко сложно.

Когда менять и какой салонный фильтр Форд Фокус 3 ставить

Периодичность замены салонного фильтра, согласно регламенту, составляет 15,000 км пробега. Учитывая тяжелые условия (сильная запыленность, задымленность), в которых вероятно ездит авто, не лишним будет проверить фильтр раньше, на 10,000 км. При сильном загрязнении его нужно поменять, а при незначительном — продуть сжатым воздухом.

Каталожный номер оригинального салонного фильтра Форд Фокус 3 — 1709013 (угольный). Аналоги: MANN CUK25007 (угольный), MANN CU25007 (обычный), FILTRON K1154A, BOSCH 1987432598, PURFLUX AHC212, MAHLE LAK875 и другие.

Как поменять салонный фильтр Форд Фокус 3

Под бардачком слева находится изолирующее покрытие. Крепится оно парой пластиковых фиксаторов — нужно снять с них черные колпачки, после чего можно убрать покрытие. Это даст доступ к блоку предохранителей и крышке салонного фильтра.

Далее надо открутить винт крепления крышки отверткой Torx T15 и снять крышку с фиксаторов. После этого можно вытащить (слегка неудобно) салонный фильтр). Новый фильтр устанавливается в обратном порядке.

Пожалуй единственный нюанс, который может возникнуть при обратной установке, это какой стороной устанавливаться салонный фильтр. Для этого на нем нарисована стрелочка, которая указывает сориентировать фильтр по направлению движения воздуха в системе кондиционирования. На Ford Focus 3 салонный фильтр надо установить так, чтобы стрелочка указывала на заднюю часть автомобиля.

Салонный фильтр Форд Фокус 3 2012 года спрятан в этом углу под бардачком.

Под бардачком есть покрытие, которое мешает доступу к фильтру, оно крепится парой пластиковых фиксаторов.

Потянуть и снять черный колпачок фиксатора. То же проделать со вторым.

Салонный блок предохранителей и крышка салонного фильтра.

Внизу крышки должен быть винт крепления под отвертку Торкс Т15, но на этом авто его на месте не оказалось.

Как заменить воздушный фильтр на Форд Фокус 3

Согласно карте прохождения ТО на Ford Focus 3, замена воздушного фильтра должна производиться каждое плановое техническое обслуживание. То есть каждые 15 000 км следует производить замену не только салонного фильтра, но и воздушного. Если вы обслуживаете свой автомобиль самостоятельно, а не у дилера, данная статья будет полезной для вас. Ниже я расскажу, как произвести замену воздушного фильтра на Форд Фокус 3 своими руками.

Подбор воздушного фильтра для Ford Focus 3

С завода устанавливается оригинальный фильтр Ford 1708877, его же можно так же найти по номеру 1848220. Стоимость оригинального воздушного фильтра от 650 руб и выше, в зависимости от региона. Если вы не готовы платить такие деньги за фильтр, можно присмотреться к аналогам.

Аналоги Ford 1708877

• AWM EA0106 (США)
• BIG Filter GB9320 (Россия)
• Filtron AK3721 (Польша)
• Fortech FA027 (Корея)
• Goodwill AG251 (Великобритания)
• Mann C161341 (Германия)
• Sakura EA19710 (Индонезия)
• SCT Germany SB2188 (Германия)
• Невский фильтр NF4022 (Россия)

Как видим на рынке представлен огромный выбор фильтров аналогов. Указанный выше список далеко не полный. При выборе воздушного фильтра советуем не приобретать слишком дешевы фильтра, так как зачастую они низкого качества, и гораздо быстрее забиваются.

Почему важно менять фильтр регулярно

Через воздушный фильтр проходит поток воздуха, который отфильтровывается и попадает в камеру сгорания. Если у вас фильтр забит, воздуху пройти через него труднее, следовательно это может привести к некоторым проблемам в работе двигателя:

• Нестабильная работа мотора на холостом ходу
• Плохая тяга двигателя
• Медленный набор скорости

В регламенте ТО, как мы уже писали выше, замена воздушного фильтра на Фокусе 3 необходима каждое плановое техобслуживание, впрочем как и на любом другом автомобиле. Поэтому советуем не пренебрегать этими рекомендациями и производить замену фильтра во время.

Процесс замены воздушного фильтра

Открываем капот и видим с правой стороны корпус воздушного фильтра.

Откручиваем 4 болта крепления крышки и поднимаем ее, и убираем в сторону.

Видим круглый воздушный фильтр. Аккуратно тянем его слегка в левую сторону и вытаскиваем из корпуса.

Очищаем корпус от пыли, листьев и грязи и аналогичным образом, слегка потянув за воздуховод вставляем новый фильтр.

Закручиваем крышку обратно и радуемся проделанной работе.

Весь процесс займет у нас не более 15-20 минут максимум, при этом в автосервисе за данную процедуру нам пришлось бы заплатить от 300 руб и выше.

Для тех, кто хочет подробно и наглядно увидеть замену фильтра, ниже публикуем видео инструкцию.

Видео инструкция по замене воздушного фильтра на Форд Фокус 3

Motorcraft CV6Z-19N619-A Воздушный фильтр салона Focus (12-18) FP70

Пружины и тормоза Скидка 15%

1. org/ListItem»> Дом
2. Автомобиль
3. Focus
4. Focus 2012-2019 Запчасти и аксессуары
5. Аксессуары
6. Салонный фильтр Motorcraft Focus (2012-2018)

Пожалуйста, заполните поля ниже, чтобы отправить другу ссылку на этот продукт. Ваш друг получит от вас электронное письмо со ссылкой на наш сайт.

Ваше имя: *

Ваш адрес электронной почты: *

Имя друга: *

Электронная почта друга: *

На заметку другу:: *

Розничная цена: $34,95

Вы экономите: $5,00 (14%)

Наша цена: 29,95 долларов США

Сохраняйте чистоту и свежесть воздуха в салоне вашего Focus с помощью нового салонного фильтра CV6Z-19N619-A. Этот сменный фильтр, предназначенный для удаления частиц, аллергенов и обеспечения пассажиров чистым воздухом, является доступным элементом технического обслуживания.

Номер детали: 309 FP70

MPN: CV6Z-19N619-A

Количество

Написать отзыв

Ваш рейтинг: *

5 4 3 2 1

Имя: *

Электронная почта: *

Местоположение: *

Заголовок: *

Обзор: *

Изображения:

Выбрать файлы…

Благодарим вас за оставленный отзыв.

Воздушный фильтр салона Motorcraft Focus (2012-2018 гг.)

Новый список:




Этот салонный фильтр Motorcraft удаляет частицы, аллергены и поддерживает чистоту воздуха в салоне. Этот фильтр, являющийся заменой детали Ford CV6Z19N619A, легко устанавливается как прямая замена.

Чистый, свежий воздух для вас и пассажиров. Воздушный фильтр салона Motorcraft обладает электростатическим зарядом, что позволяет ему улавливать сажу, смог и дым. Фильтр может удалять из воздуха до 90% частиц размером 10 микрон и более.

Установка очень проста. Процесс установки воздушного фильтра салона прост. Доступ к фильтру возможен со стороны пассажира, под перчаточным ящиком и за центральной консолью. Просто снимите винт и крышку, и вы сможете заменить фильтр.

Преимущества продукта:

• Удаляет частицы и аллергены
• Более чистый и свежий воздух
• Прямая замена оригинальной детали: CV6Z19N619A
• Может быть установлен дома

, и функционируют как детали, с которыми ваш автомобиль покидает завод. Запасные части Motorcraft рекомендуются Ford Motor Company для вашего автомобиля или грузовика и никоим образом не аннулируют и не нарушают вашу заводскую гарантию.

Жители ЦА: рак и репродуктивный вред ПРЕДУПРЕЖДЕНИЕ www. p65warnings.ca.gov.

Посмотреть полную расшифровку

Нет отзывов об этом товаре!

Написать отзыв

123123 — -1

Вернуться к началу

Ford Focus III (2011-2021) замена салонного фильтра схемы и схемы

imgVEHICLE.com

Годы выпуска: 2011 2012 2013 2014 2015 2016 2017 2018 20192020 2021

Ваш Ford Focus оснащен системой вентиляции салона фильтр, который дает вам и вашим пассажирам следующие преимущества:

• Повышает комфорт при вождении за счет снижения концентрации частиц.
• Повышает чистоту салона.
• Защищает компоненты климат-контроля от отложений частиц.


Внимание! Убедитесь, что у вас есть салонный фильтр установлен на все времена. Это предотвращает посторонние объектов от попадания в систему. Бег система без установленного фильтра может привести к ухудшению или повреждению система.

Расположение салонного фильтра в Ford Focus III

Вы можете найти салонный фильтр сзади бардачок в вашем Фокусе.

Cabin air filter spec

MOTORCRAFT PARTS — 1.0L ECOBOOST™

Component	Part Number
Cabin air filter	FP-70

MOTORCRAFT PARTS — 2.0L DURATEC -HE (MI4)

Компонент	Номер детали
Салонный фильтр	FP-70

Салонный фильтр используется для очистки воздуха, поступающего в автомобиль через систему вентиляции. Он напрямую отвечает за качество воздуха в салоне автомобиля. Салонный фильтр в Форд Фокус следует заменять не реже одного раза в год.
