Замена троса сцепления на ВАЗ 2110 своими руками, что делать если провалилась педаль сцепления (видео)

Содержание:

1. Важные моменты замены троса
2. Замена троса

На самом деле замена троса сцепления на ВАЗ 2110 — это не редкий вид ремонта, с которым сталкиваются многие владельцы отечественной «десятки».

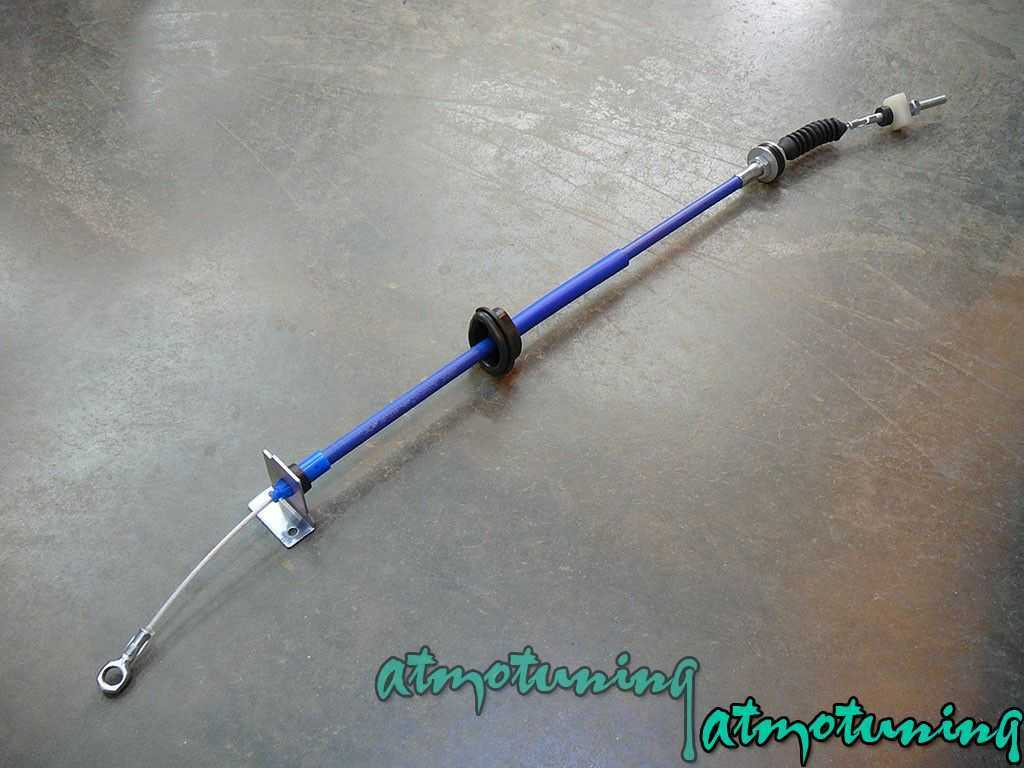

Трос

Разрыв троса сцепления чаще всего происходит при эксплуатации машины в экстремальных условиях. Когда автомобиль новый, опасаться подобной поломки вряд ли стоит. Это скорее прерогатива старых автомобилей, находящихся в использовании регулярно.

Чтобы провести замену тросика, быть специалистом в области автомеханики не обязательно. Для начала изучите руководство по эксплуатации, а также советуем посмотреть обучающие видео по замене тросика сцепления на автомобиле ВАЗ 2110.

Важные моменты замены троса

Откручивание крепление

1. Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
2. Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
3. На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
4. Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
5. При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
6. Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
7. Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.

Замена троса

Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

• Подготовка;
• Демонтаж;
• Установка.

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

• Гаечный ключ на 8;
• Два гаечных ключа на 17;
• Отвертка крестообразного типа;
• Новый качественный тросик сцепления;
• Смазочные материалы.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:

1. Снимите стеклоочиститель со своей «десятки».
2. Ослабьте немного контргайку и регулировочную гайку.
3. Извлеките из вилки отключения сцепления ободок поврежденного троса.
4. Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
5. Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
6. Достаньте из кронштейна искомый наконечник.
7. Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
8. Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
9. Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.

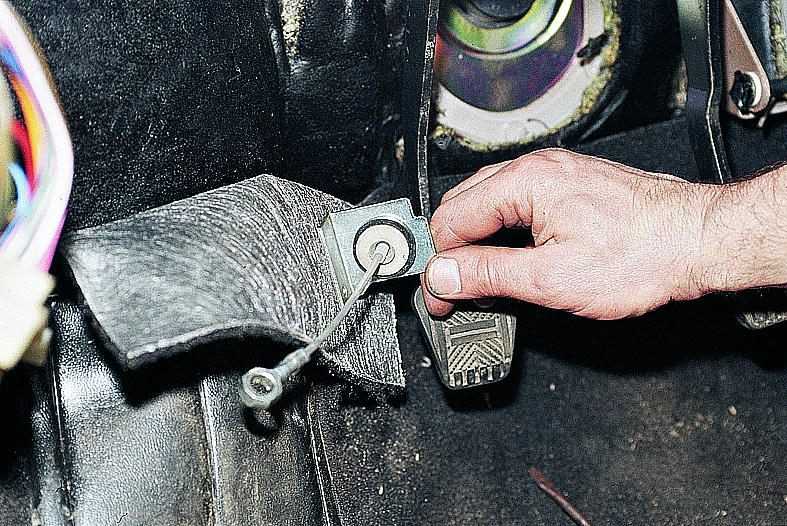

10. Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
11. Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
12. Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
13. Но и это не все. Снимите с пальца педали втулку.
14. Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.

Установка выполняется следующим образом:

• Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
• Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
• Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
• Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
• Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Обязательно изучите инструкцию в руководстве по эксплуатации, посмотрите видео уроки, а также обзаведитесь качественным новым элементом. Только при комбинации всех этих факторов вы сумеете достичь желаемого результата и сэкономить внушительную сумму денег на услугах специалистов со станций технического обслуживания.

 Загрузка …

---

Замена тросика сцепления на ВАЗ-2112 16 клапанов: фото, видео

Чтобы произвести замену троса сцепления на ВАЗ-2112 надо загнать автомобиль на смотровую яму или эстакаду. Если такой возможности нет, то можно просто поднять левую сторону автомобиля на домкрате. Но последний способ замены будет менее удобен. Также при этом машину потребуется поставить на ручник, а под задние колеса положить брус, чтобы автомобиль не двигался с места во время проведения работ.

Содержание

• 1 Инструменты для замены
  • 1.1 Последовательность работ
  • 1.2 Видео о замене тросика сцепления
  • 1.3 Регулировка сцепления на ВАЗ-2112
• 2 Выводы

Инструменты для замены

Для работы потребуется:

1. Ключ на «8».
2. Два ключа на «14».
3. Отвертка (крестовая).

Последовательность работ

Для сравнения старый и новый тросики сцепления

Они идут в такой последовательности:

1. Отвести в сторону корпус воздушного фильтра.

   Корпус воздушного фильтра будет нам мешать, поэтому уберём его в сторону. Тем более, что у нас все защёлки корпуса были сломаны и он болтался под капотом

2. Открутить трос сцепления на коробке передач. Для этого потребуется два ключа на «14». Ими ослабляются две гайки, которые удерживают трос в кронштейне.
   Нам нужен вот такой ключ

   Снимаем болт крепления троса сцепления

3. Вытянуть трос из кронштейна.

   Вытаскиваем трос из кронштейна

4. Открутить отверткой защитный кожух. Он находится в подкапотном пространстве.

   Снимаем кожух

5. Освободить трос из пальца на педали. При этом снимается стопор. Его снимать надо аккуратно, так как он будет использоваться еще раз.
6. Далее откручивается пластина из металла, расположенная под педалью.

   Скоба троса сцепления в салоне — с ней придётся повозиться

7. Трос полностью вытягивается в салон.
8. Ставится новый трос.
9. Палец на педали с новым тросом стопорится.
10. Трос закрепляется на кронштейне на КПП.

Важно! Перед самой установкой троса надо отрегулировать педаль сцепления так, чтобы она находилась от уровня пола на расстоянии 10-13 сантиметров. Подробнее о замене самого сцепления на ВАЗ-2112 мы уже писали.

Видео о замене тросика сцепления

Регулировка сцепления на ВАЗ-2112

В процессе регулировки сцепления

Для регулировки потребуется вращать болт, который находится на тросе со стороны КПП. Когда расстояние педали будет отрегулировано, гайку следует зажать и нажать 2-3 раза на педаль. Если всё хорошо, то затягивается контргайка на кожухе. Далее производится сборка авто в обратной последовательности.

Трос сцепления предварительно надо смазать ЛСЦ-15 или Литол-24.

Выводы

Как видно, данная работа достаточно простая и справиться с ней можно самостоятельно не прибегая к услугам мастера. Если возникнут трудности с её проведением, то всегда на помощь можно позвать специалиста.

Как поменять трос сцепления?

Содержимое

• Шаг 1. Поднимите автомобиль.
• Шаг 2: Снимите жгут проводов (со стороны педали)
• Шаг 3: Снимите крепление (со стороны вилки)
• Шаг 4: Снимите трос сцепления HS.
• Шаг 5: проверьте заглушку
• Шаг 6: Установите новый трос сцепления.
• Шаг 7. Отрегулируйте свободный ход сцепления.

Трос сцепления Люфт необходим для правильной работы сцепления. В этой статье вы узнаете, как поменять трос сцепления на собственном автомобиле. В этом простом руководстве перечислены все важные шаги, которые помогут вам заменить трос сцепления, даже если вы не механик!

Если есть проблемы, например, с карбюратором ВАЗ 21099, например сильно заржавел дверной затвор, то в этом обзоре рассказывается, как отремонтировать ВАЗ 21099 новичку, если под рукой нет подходящих инструментов.

Замена троса сцепления — относительно простая процедура, которую можно выполнить самостоятельно, если у вас есть хороший набор инструментов. Однако, если это вмешательство кажется вам слишком сложным, рассмотрите возможность найма надежного механика для замены троса сцепления.

Необходимые материалы:

• Защитные перчатки
• Защитные очки
• Полный набор инструментов
• Свечи
• Розетка

Шаг 1.

Поднимите автомобиль.

Начните с подъема автомобиля на домкраты. Не забудьте поднять автомобиль на ровной поверхности, чтобы обеспечить устойчивость автомобиля при замене троса сцепления.

Шаг 2: Снимите жгут проводов (со стороны педали)

Затем найдите крепление троса сцепления на педали сцепления. Кабель обычно удерживается на месте с помощью анкерного болта со шпонкой. Поэтому используйте плоскогубцы, чтобы извлечь ключ. На некоторых сцеплениях трос держится не ключом, а только прорезью на педали. Вам просто нужно потянуть за трос сцепления, чтобы вытащить трос из паза. Также не забудьте снять кронштейны с брандмауэра кабины, которые можно прикрепить к кабельной коробке.

Шаг 3: Снимите крепление (со стороны вилки)

Теперь зайдите под машину и найдите вилку сцепления. Просто отсоедините трос сцепления, вытянув его из паза в вилке. На некоторых моделях автомобилей кронштейны троса сцепления можно прикрепить к картеру коробки передач. Если это так на вашем автомобиле, обязательно снимите эти крепления.

Шаг 4: Снимите трос сцепления HS.

Теперь, когда трос отсоединен с обеих сторон, можно, наконец, снять трос сцепления, потянув за вилку. Будьте осторожны, возможно, вам придется снять некоторые кабельные стяжки, удерживающие кабель вдоль крыла или рамы. Не давите на трос силой, если он блокирует, то скорее всего есть крепления.

Шаг 5: проверьте заглушку

Воспользуйтесь возможностью проверить состояние вилки сцепления. Если штекер неисправен, не бойтесь заменить его.

Шаг 6: Установите новый трос сцепления.

Теперь, когда трос сцепления HS снят, вы можете установить новый трос в свой автомобиль. Чтобы собрать новый кабель, выполните предыдущие шаги в обратном порядке. Не забудьте снова прикрепить все опоры кабеля, которые вы сняли во время процедуры.

Шаг 7. Отрегулируйте свободный ход сцепления.

После того, как новый трос присоединен к вилке и педали сцепления, необходимо отрегулировать зазор троса сцепления.
