Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

• рулевое колесо;
• вал;
• редуктор;
• сошка;
• трапеция;
• маятник;
• поворотные кулаки.

Рулевое управление ВАЗ 2107: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — подшипник верхнего вала рулевого управления; 12, 19 — кронштейн крепления вала рулевого управления; 13 — труба кронштейна крепления вала рулевого управления; 14 — верхний вал рулевого управления; 15 — картер рулевого механизма; 16 — промежуточный вал рулевого управления; 17 — облицовочный кожух вала рулевого управления; 18 — рулевое колесо; 20 — фиксирующая пластина передка кронштейна; 21 — стяжной болт крепления карданного шарнира; 22 — лонжерон кузова

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

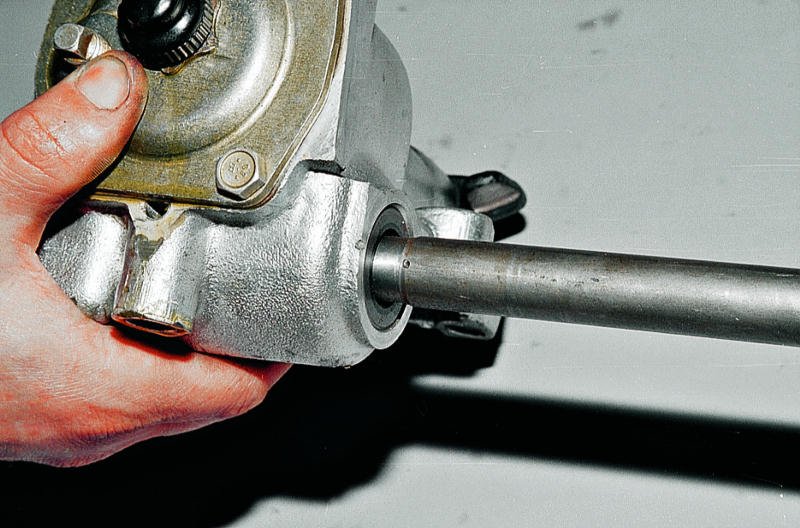

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

1. Водитель поворачивает руль.
2. Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
3. Червячный элемент вращается, перемещая двухгребневый ролик.
4. Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
5. Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Одним из основных узлов в механизме рулевого управления является рулевая колонка

Рулевая сошка — деталь, посредством которой соединяется рулевая трапеция с рулевым редуктором.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Передние колёса должны поворачиваться на разные углы, чтобы не было проскальзывания

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Рулевая трапеция обеспечивает поворот передних колёс с разными углами

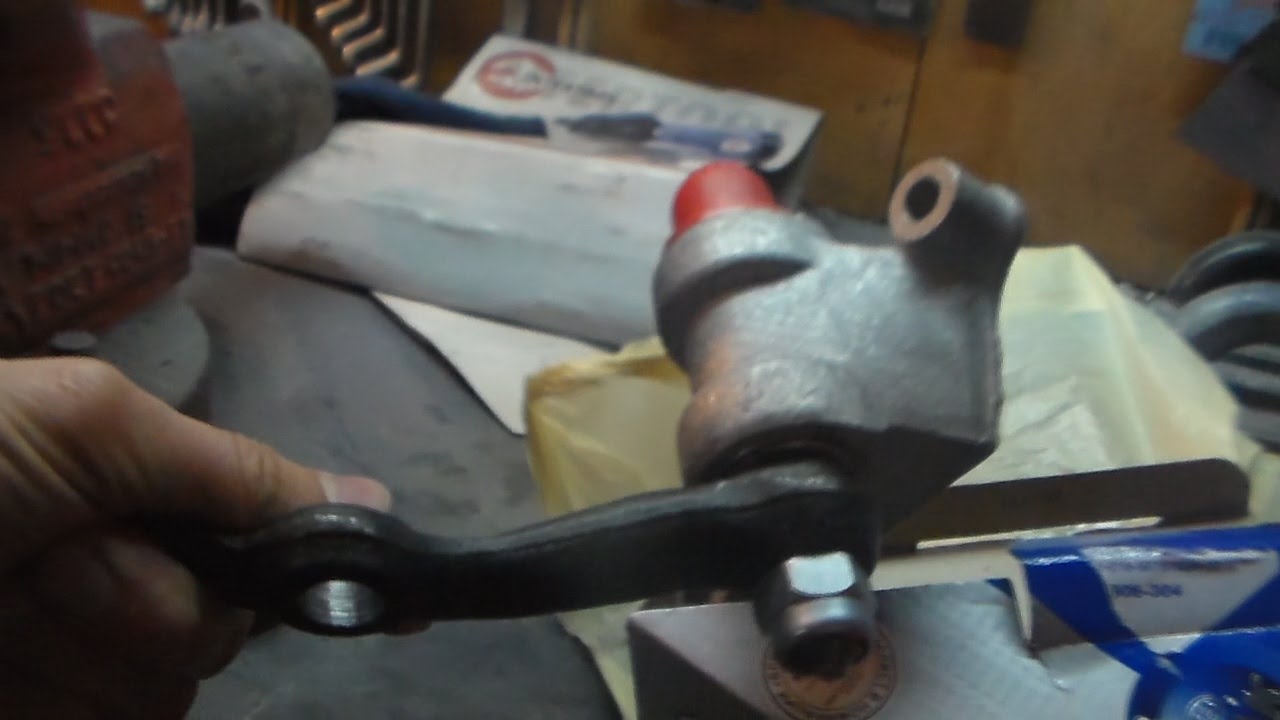

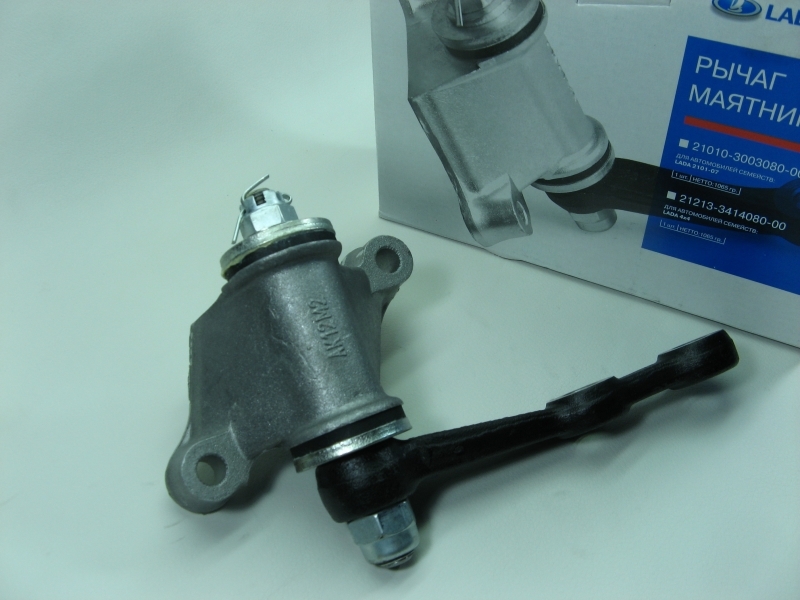

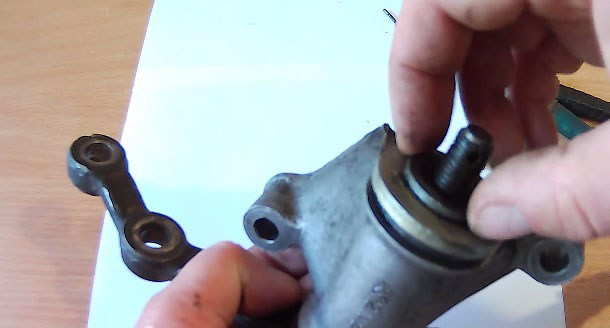

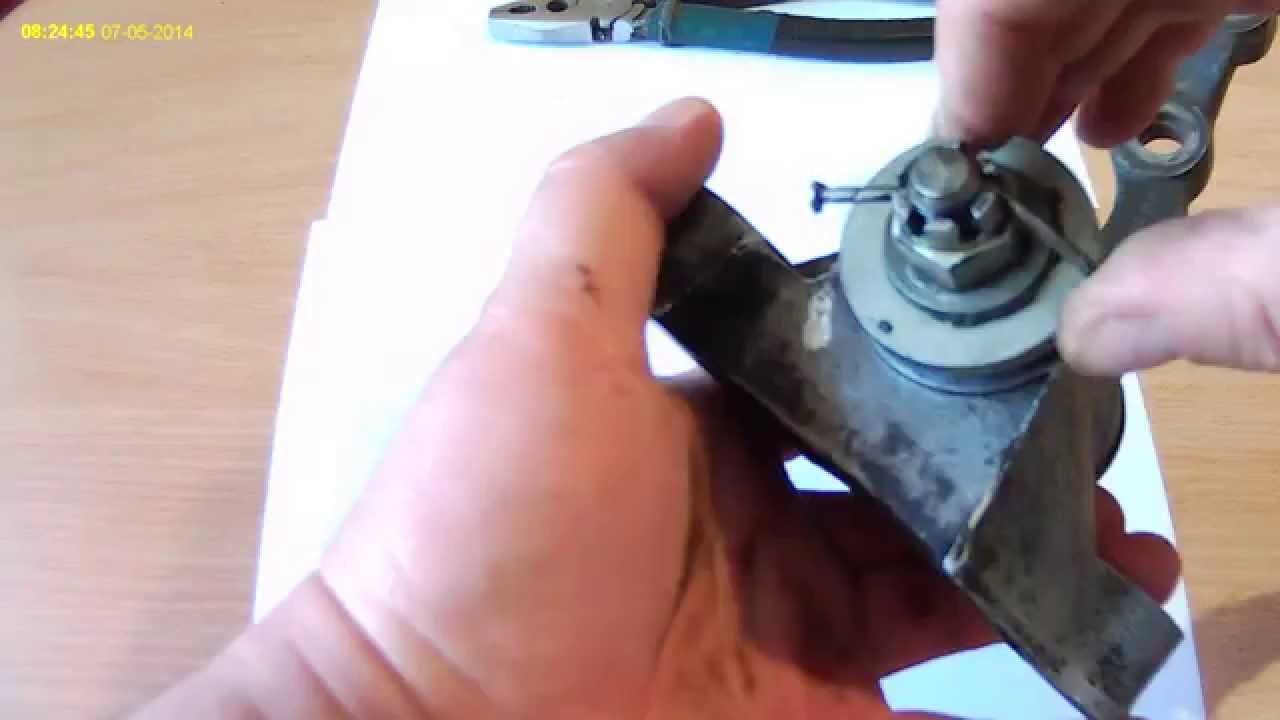

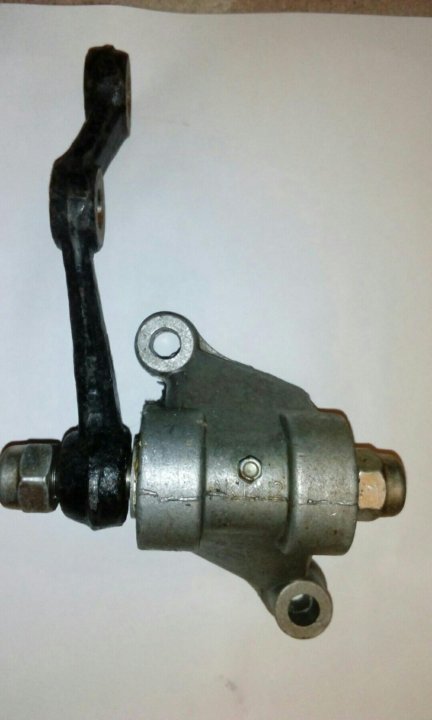

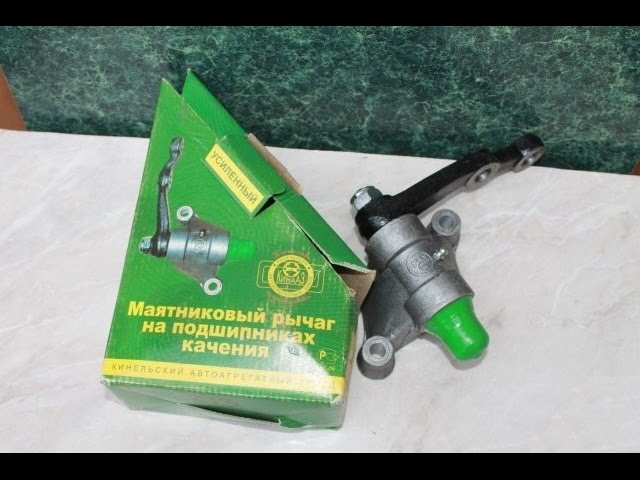

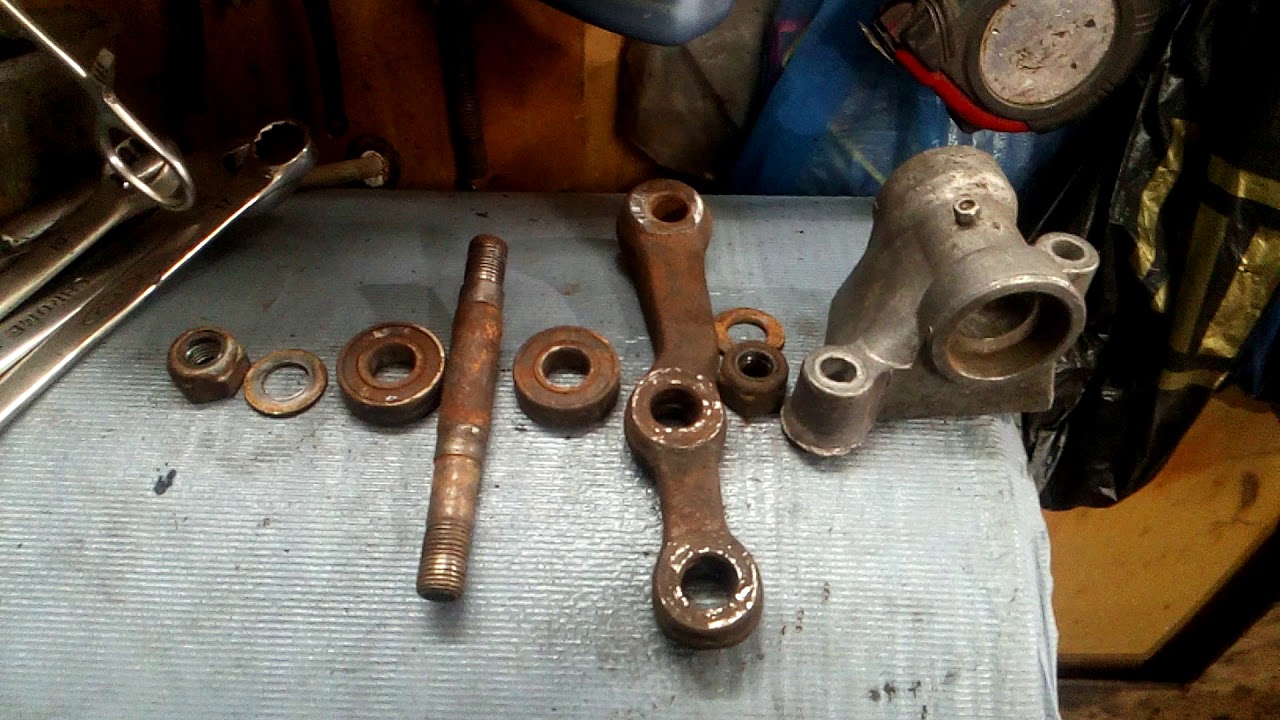

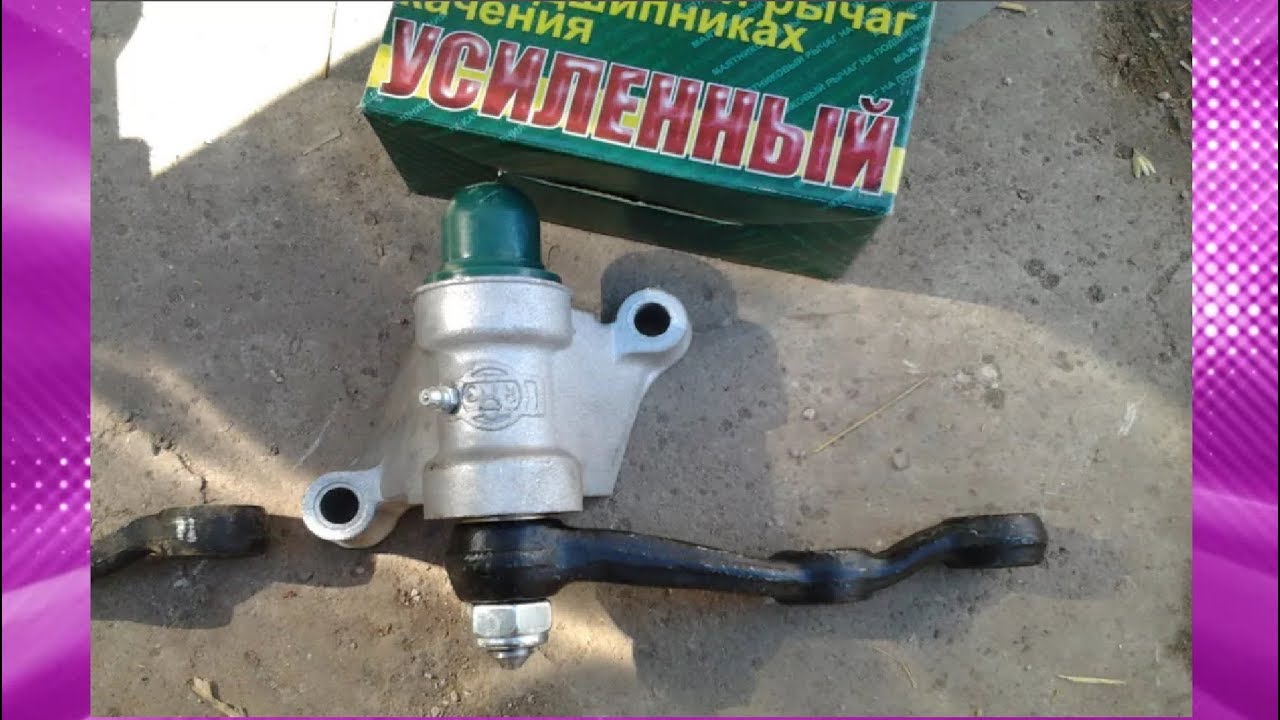

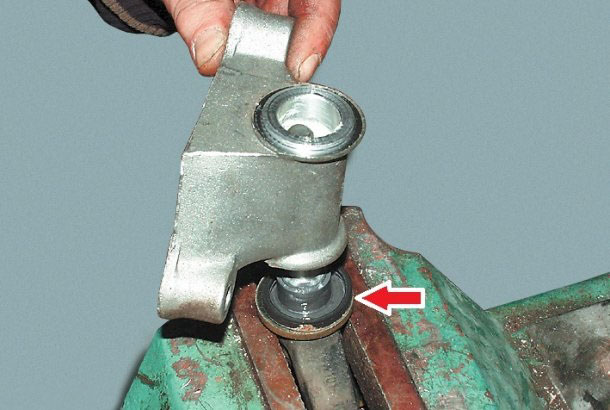

Маятниковый рычаг

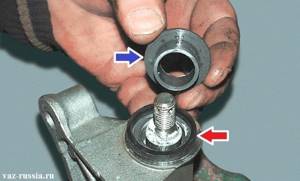

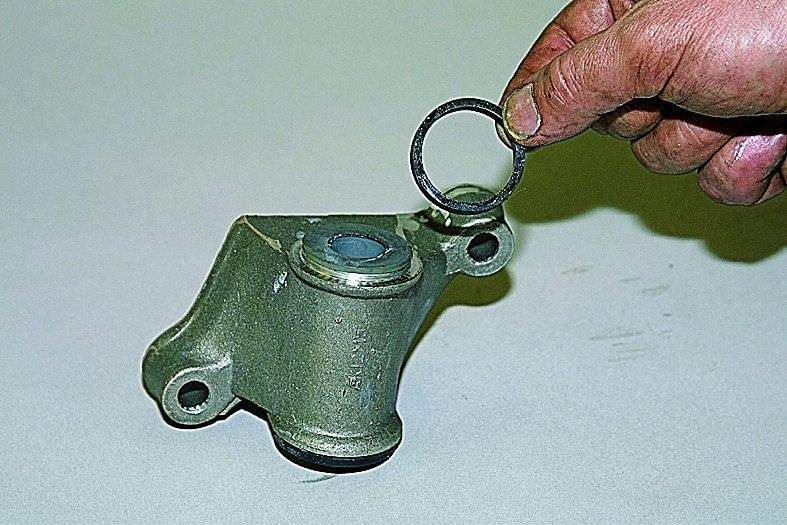

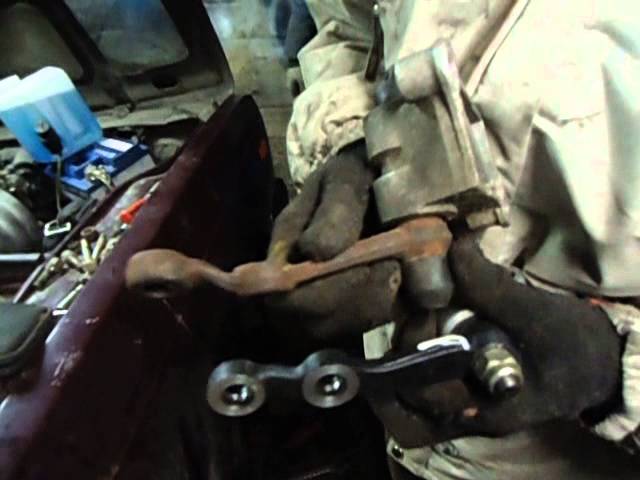

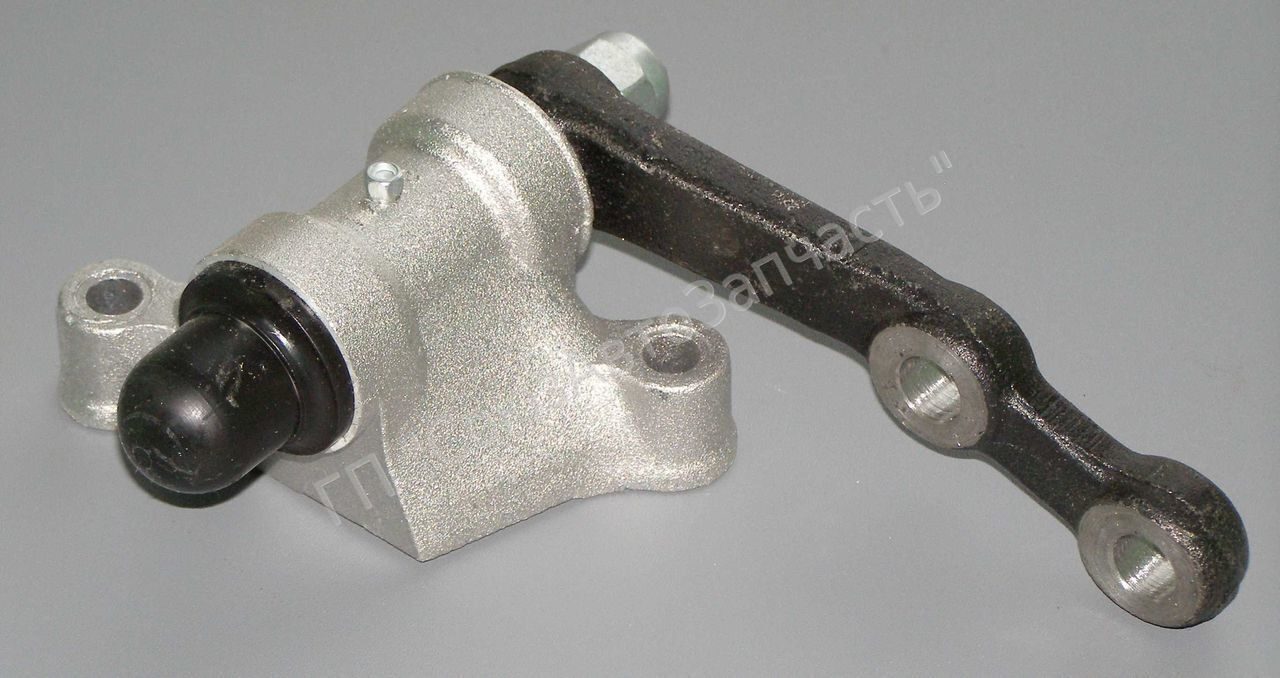

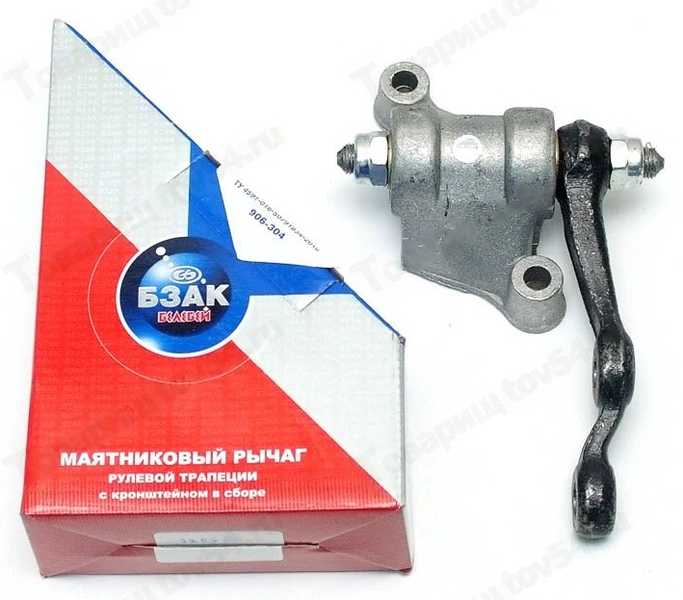

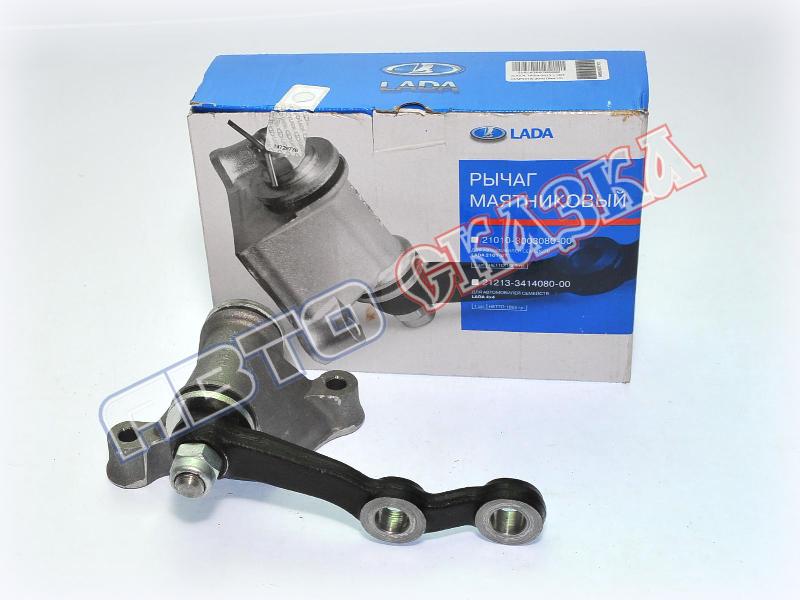

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Маятник предназначен для синхронного поворота колёс при вращении руля

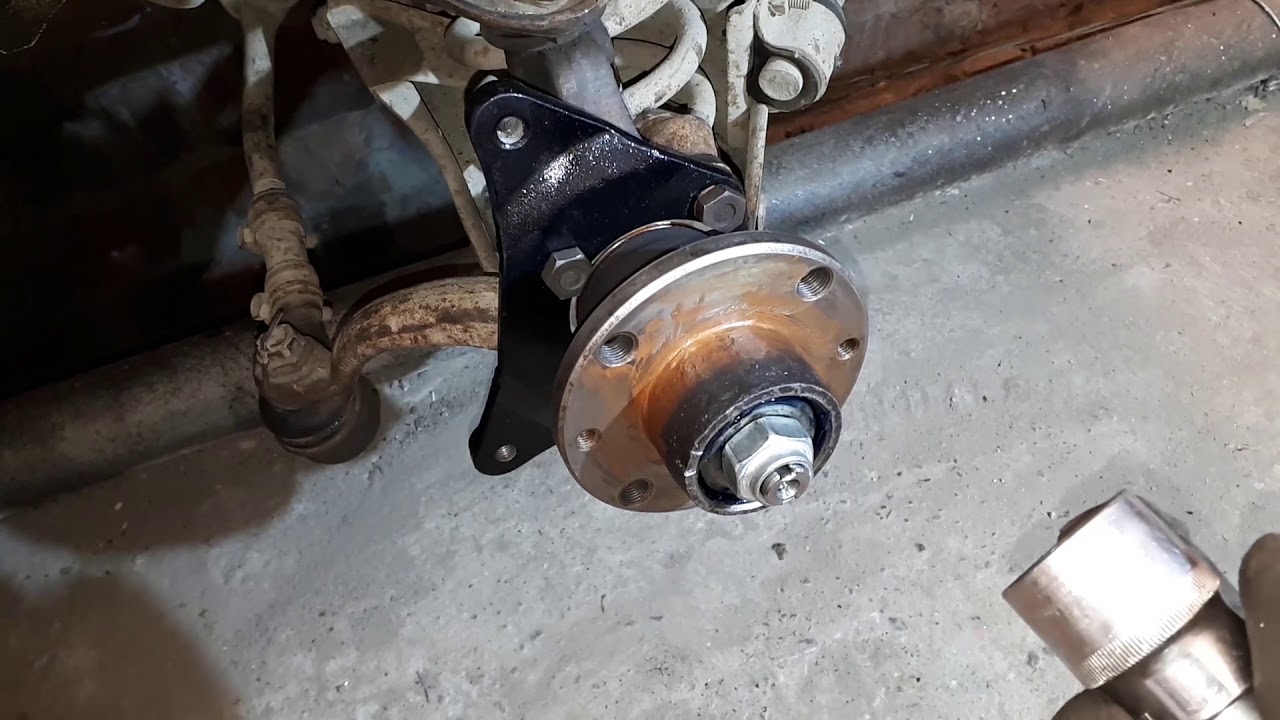

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка — это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

1. Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
2. Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
3. Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

• износ сальника;
• подтекание из-под прокладки;
• ослабление крепежа, которым фиксируется крышка механизма;
• коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.

Одним из вариантов избавиться от течи масла из редуктора при исправных сальниках является обработка крышки герметиком

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

• неправильная установка развал-схождения колёс;
• поломка одного из элементов в рулевом механизме;
• нарушен зазор между червяком и роликом;
• крепёж оси маятника сильно затянут.

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Таблица: причины вибраций и стуков на руле и способы их устранения

Причина неисправности рулевого управления	Способ устранения неисправности
Увеличенный зазор в подшипниках ступиц передних колёс	Отрегулируйте зазор ступиц передних колёс
Ослабление гаек шаровых пальцев рулевых тяг	Затяните гайки шаровых пальцев рулевых тяг
Увеличенный зазор между осью маятникового рычага и втулками	Замените втулки маятникового рычага или кронштейн в сборе

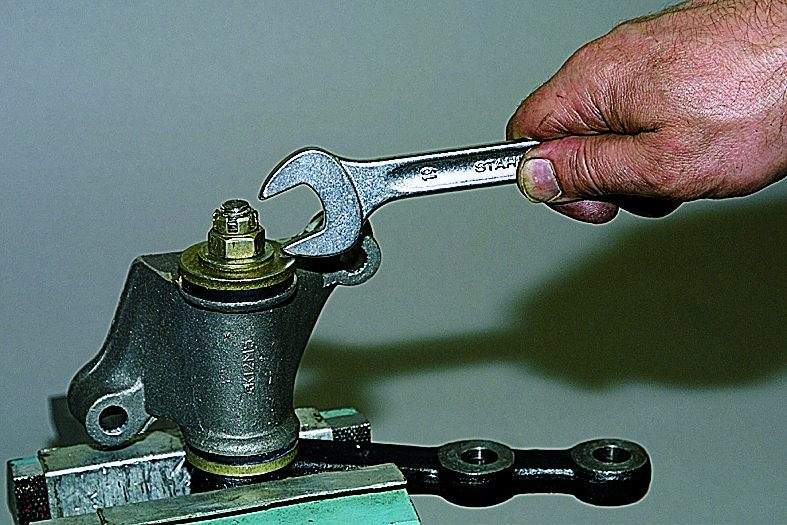

Ослаблена регулировочная гайка оси маятникового рычага	Отрегулируйте затягивание гайки маятникового рычага
Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка	Отрегулируйте зазор
Увеличенный зазор в шаровых шарнирах рулевых тяг	Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага	Затяните гайки болтов
Ослабление гаек крепления поворотных рычагов	Затяните гайки

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
2. Неравномерный или быстрый износ покрышек.
3. При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

Диагностика рулевой трапеции

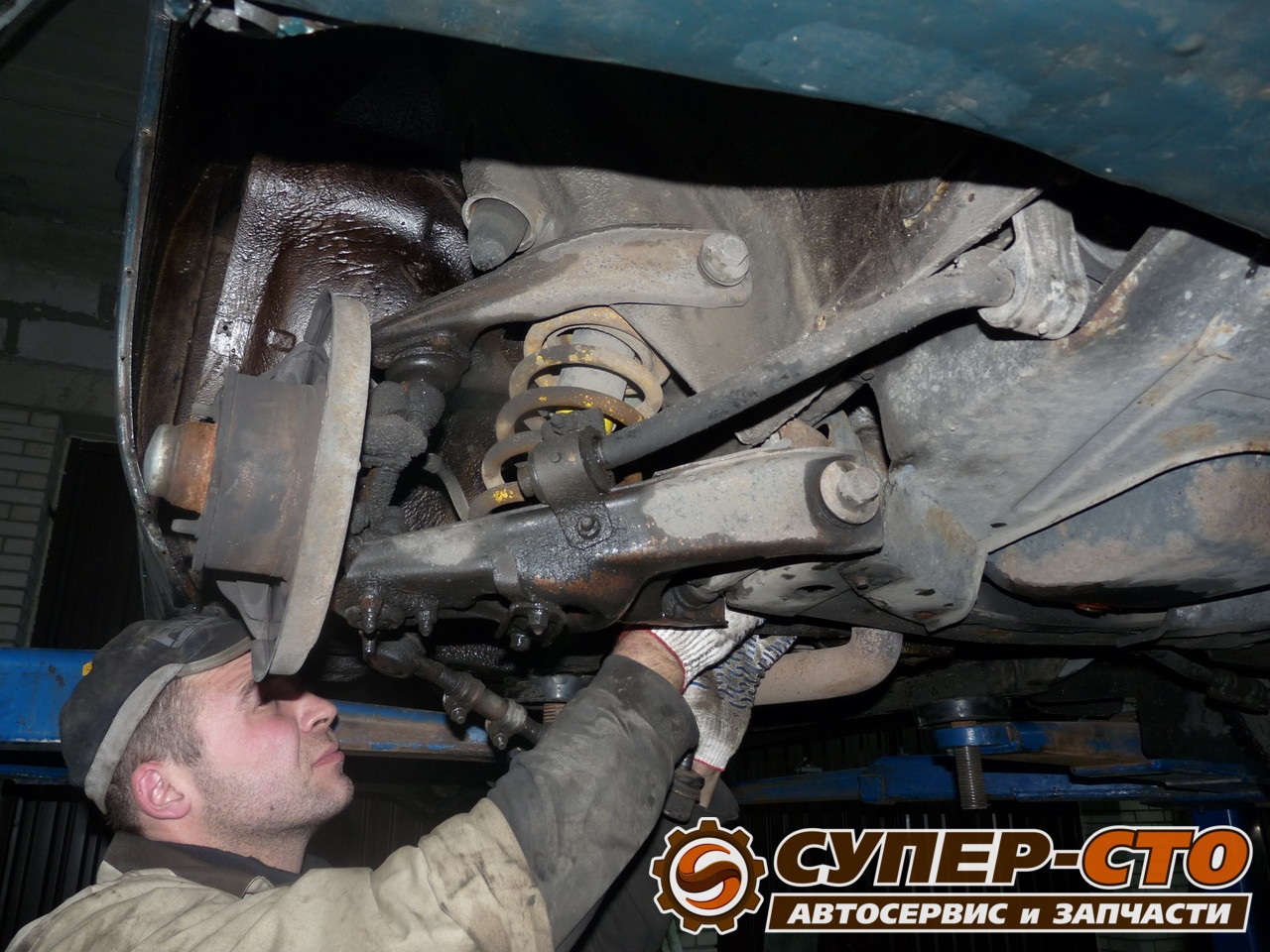

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников. На них не должно быть трещин и разрывов.

На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.

Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.

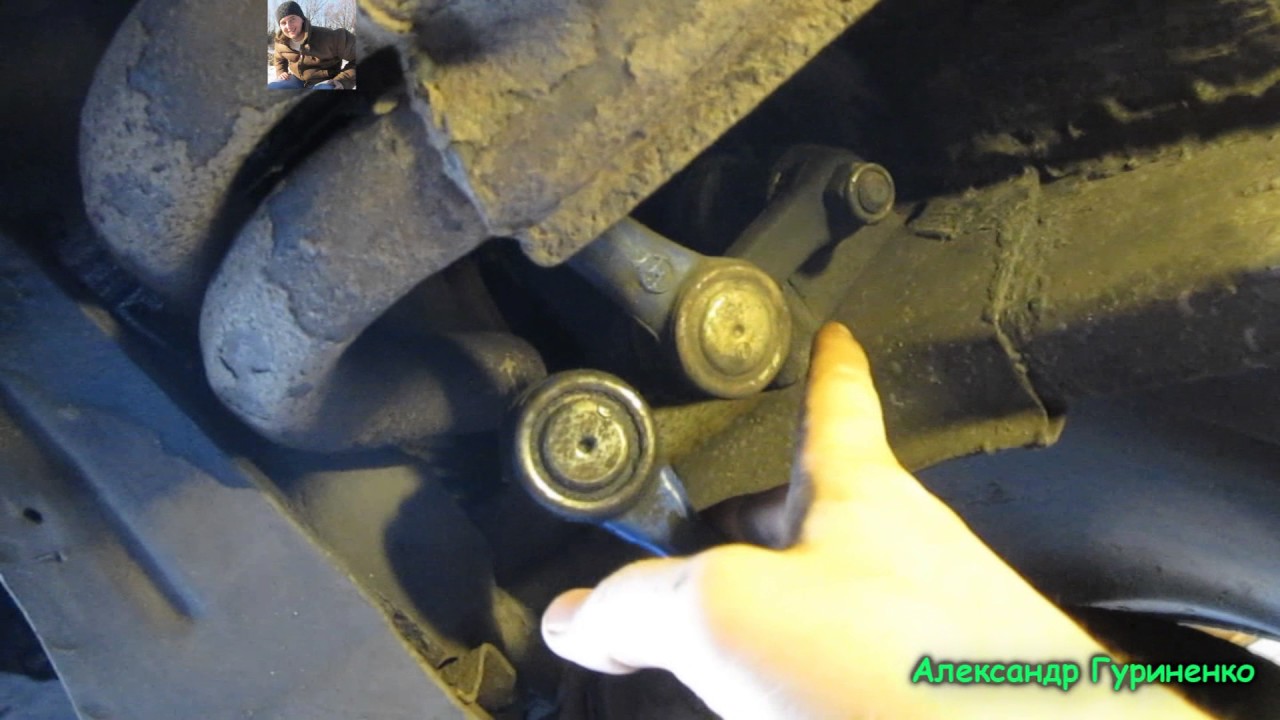

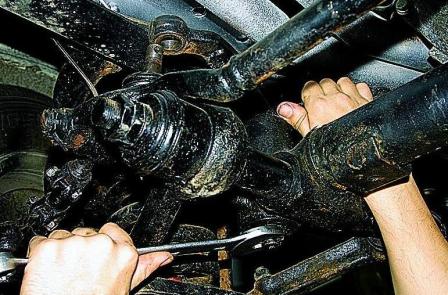

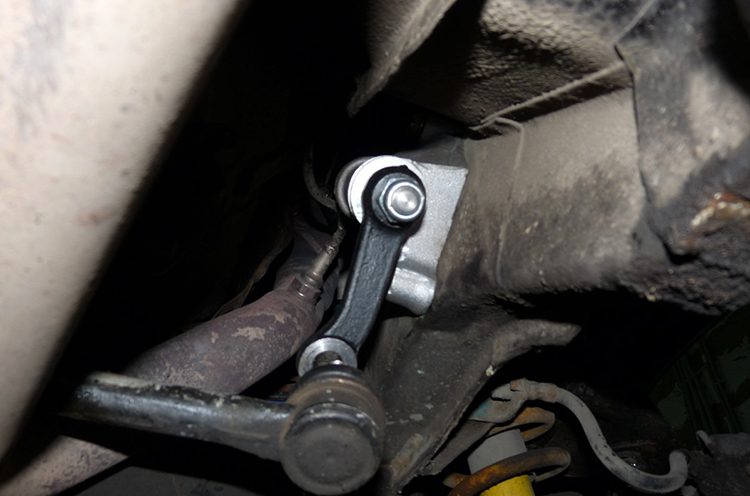

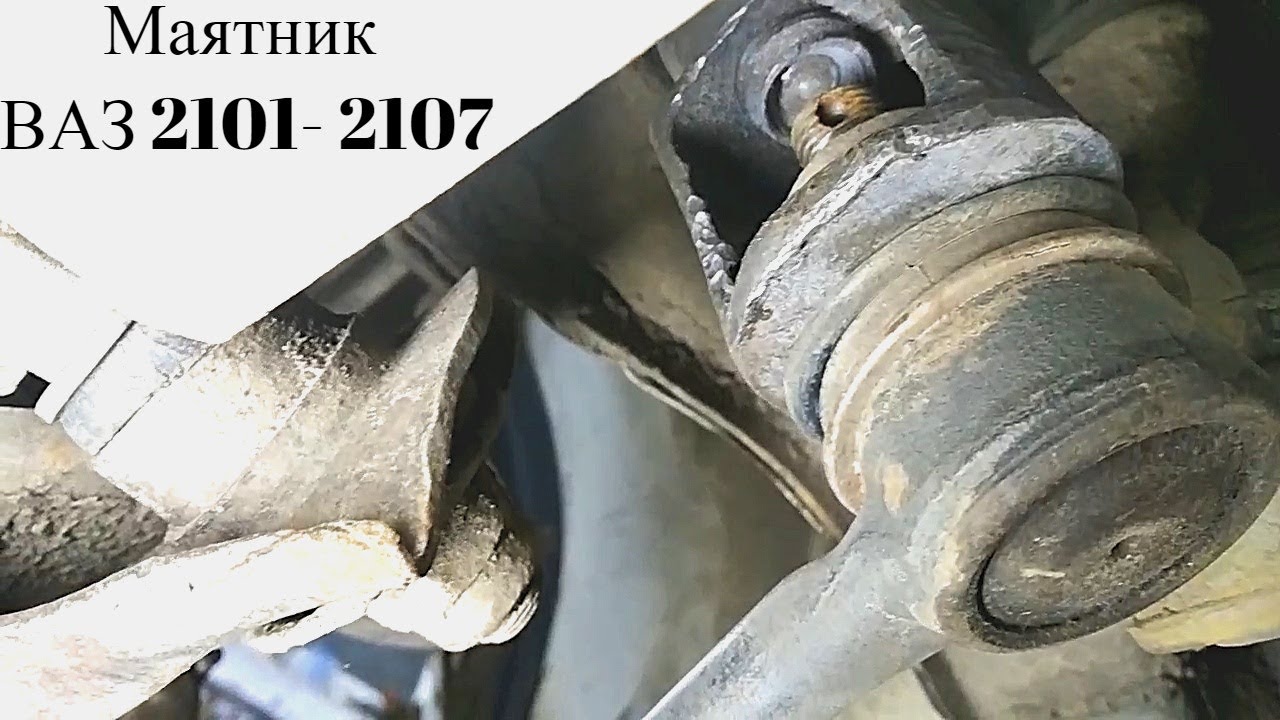

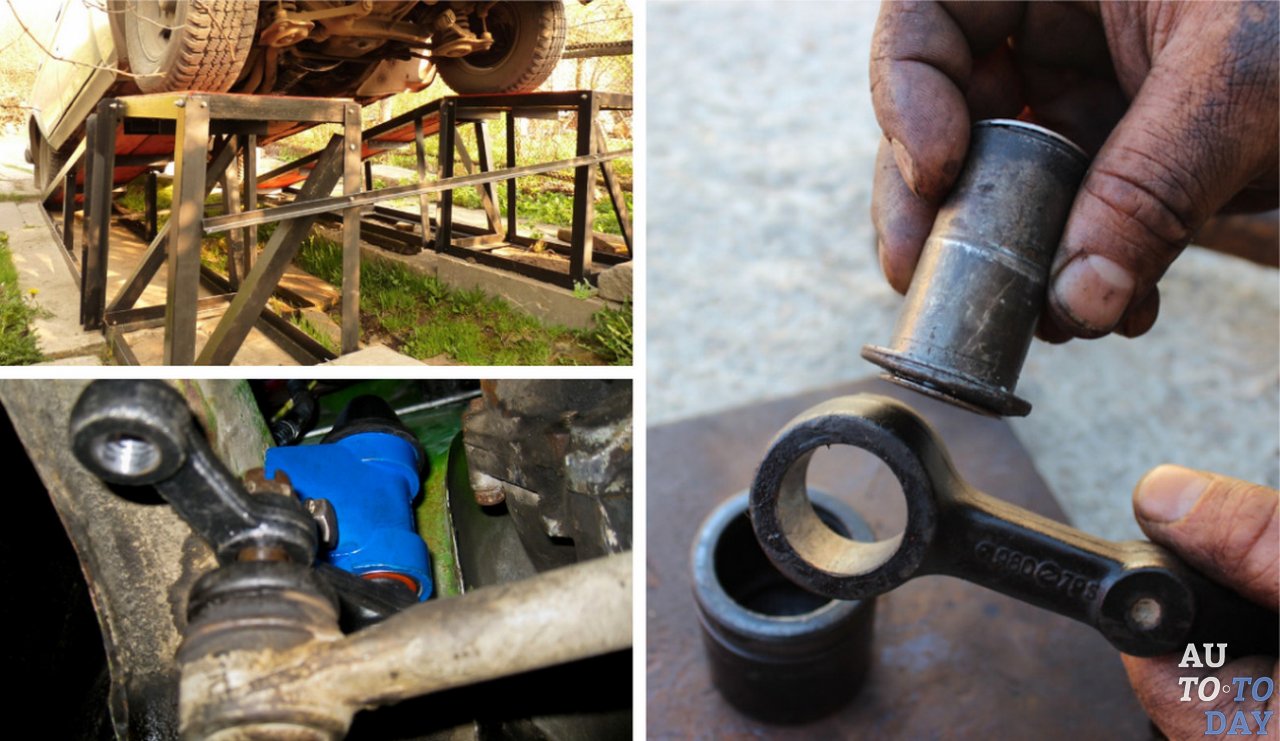

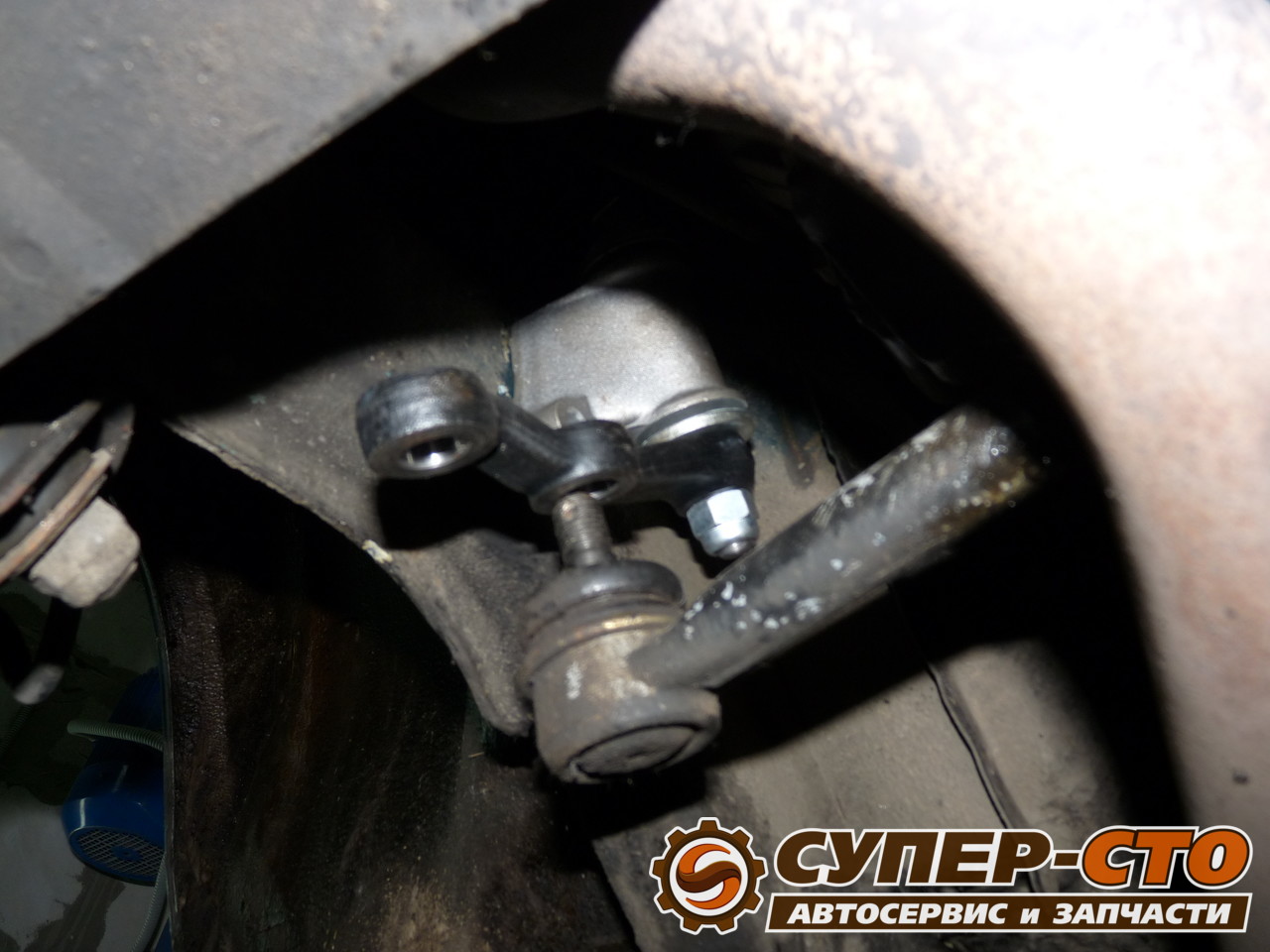

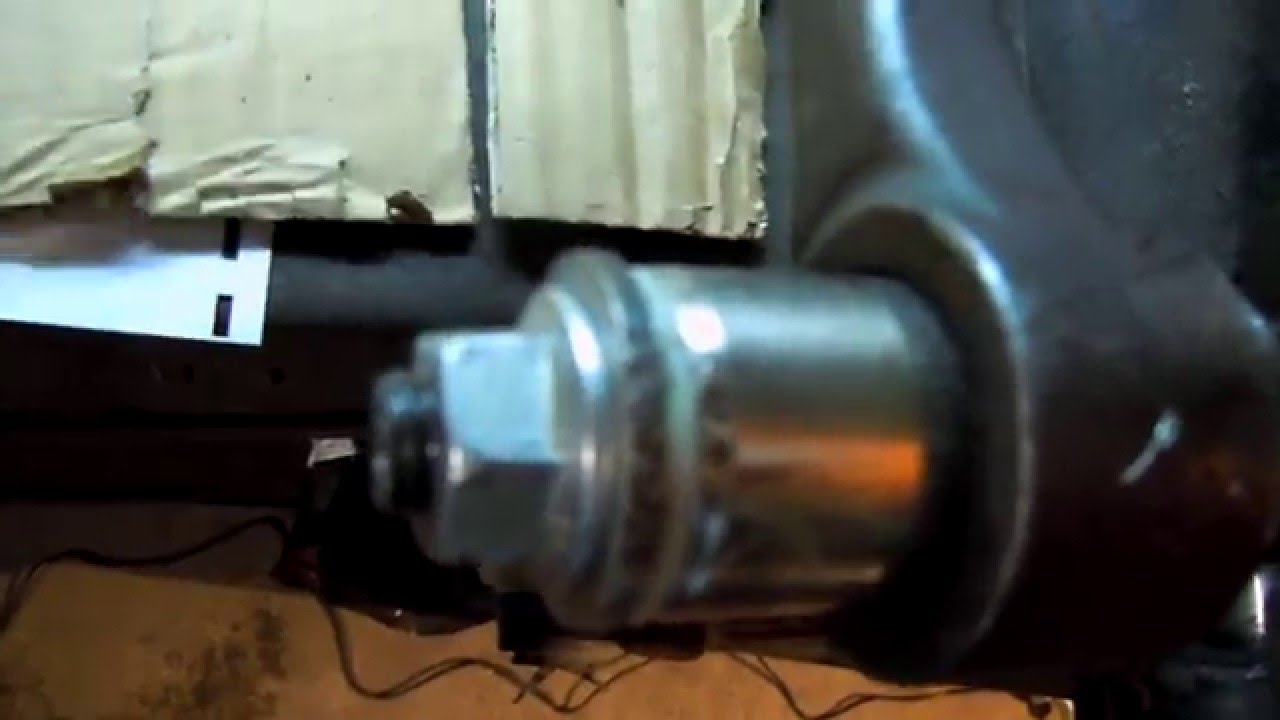

Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Поломки рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107, если есть следующие признаки поломок:

Значительное увеличение люфта рулевого колеса.

Появление стука со стороны рулевого управления им.

Неравномерный или слишком быстрый износ покрышек.

Покрышки могут быстро изнашиваться по причине того, что крайние рулевые тяги настроены неверно либо деформированы.

При езде будет чувствоваться, что автомобиль ведет в сторону. Обязательно проведите полную диагностику автомобиля, так как аналогичные признаки проявляются и во время поломок других компонентов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Замена рулевого наконечника lada 2106 (ваз 2106)

Алгоритм замены рулевых тяг на ВАЗ 2106

Содержание

Как обнаружить неисправность

Чтобы осуществить диагностику, нужно поставить машину над канавой или заехать на эстакаду и зафиксировать транспортное средство ручным тормозом. Взявшись одной рукой за стержень тяги около наконечника, надо резким движением надавить его вверх, а потом вниз. Исправный наконечник либо вовсе не имеет люфта, либо он составляет пару миллиметров, рукой это ощущается.

Случается, что в соединениях люфт отсутствует, но защитные пыльники порвались или потрескались. Если их не поменять, то постоянно набивающиеся в шарнир пыль и грязь сделают свое дело: узел быстро выйдет из строя. Изношенные пыльники подлежат обязательной замене. Для выполнения работы потребуется минимум инструментов:

Съемник представляет собой металлический стакан с прорезью, для того чтобы его можно было надеть на сошку рулевого механизма или маятника.

Такой есть почти в каждом гараже, где стоит ВАЗ 2106 или другая модель «классики» Жигулей.

Инструкция по выполнению замены

1. Ослабить и открутить гайку крепления шарового пальца. На некоторых машинах еще можно встретить рулевые тяги с зашплинтованными гайками. В таком случае придется предварительно извлечь шплинты, согнув их усики пассатижами.
2. Со стороны округлого конца рулевой сошки вставить съемник таким образом, чтобы его опорная площадка оказалась под рычагом сошки.
3. Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
4. Операцию повторить на всех остальных наконечниках.

После того как все 3 тяги сняты, нужно новые детали подогнать под длину старых. Это касается двух крайних рулевых тяг. С помощью резьбы крепления наконечников на них производится регулировка угла схождения передних колес. Чтобы колеса изначально не смотрели в разные стороны, закручиванием или выкручиванием наконечников на новых деталях подгоняется их длина под размер снятых элементов.

Чаще всего из строя выходят наконечники, находящиеся по краям, возле колес. Тогда их можно поменять поодиночке. Разборку производить можно по той же инструкции, но выпрессовать только один конец тяги. Потом нужно раскрутить хомут, который фиксирует вращение детали по резьбе. Замена рулевых наконечников заключается в том, чтобы вывернуть старую деталь, а потом на такую же длину вкрутить новую и затянуть хомут. После чего можно вставлять палец в гнездо и затягивать гайку.

expertVAZ.ru

Август 9th, 2012

Замена рулевых тяг ВАЗ 2107, ВАЗ 2106 и замена рулевых наконечников ВАЗ 2107, ВАЗ 2106 производится идентично. После замены рулевых тяг или наконечников, обязательно нужно отрегулировать развал/схождение колес. При эамене рулевых тяг или наконечников, «сбивается» угол схождения колес, но в этой статье описана регулировка длины рулевых тяг, которая поможет вам отсрочить процедуру регулировки угла развалв/схождения колес.

1. Подвешиваем переднюю часть автомобиля и снимаем колеса. Не забывае подложить под автомобиль страховочный упор.

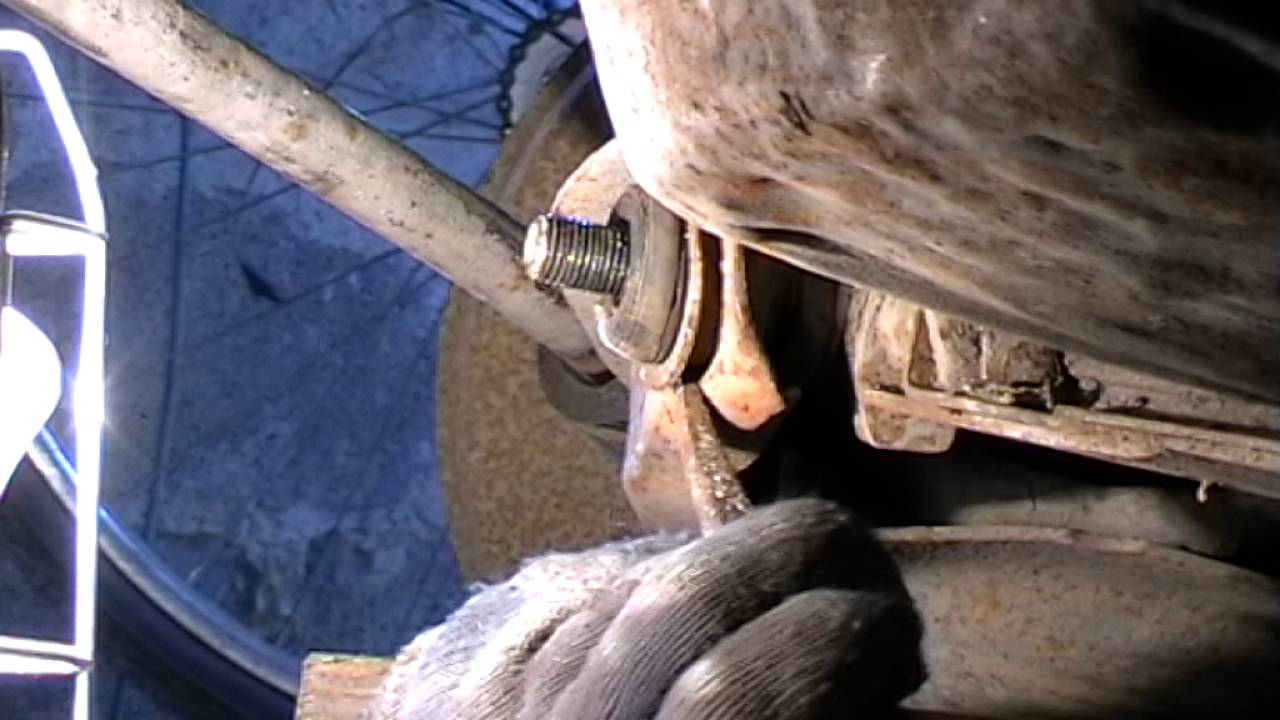

2. Пасстижами вытаскиваем шплинт из пальца рулевого наконечника и ключом «на 22» откручиваем гайку крепления пальца рулевого наконечника.
3. При помощи съемника выпрессовываем палец рулевого наконечника из рычага поворотного кулака.
4. Гайки крепления наконечников к сошке рулевого редуктора и к маятника удобнее откручивать при помощи головки с длиным воротком из подкапотного пространства.
5. Пальцы рулевых наконечников выпрессовываем съемником или,…
6. …подставив отрезок уголка под рычаг,…
7. …надставив на палец подходящий стержень выбиваем его молотком. Для этого, чтобы не повредить резьбу на пальце, гайку не выкручиваем полностью, а только откручиваем до совпадения торцев пальца и гайки.
8. Прежде чем заменить рулевой наконечник или всей рулевой тяги в сборе, замеряем расстояние между центрами заглушек старой тяги.
9. Выставляем такую же длину новой тяги, что на старой тяге. Чтобы выставить длину тяги, откручиваем или закручиваем один из рулевых наконечников в резьбовую муфту, либо регулируем длину тяги резьбовой муфтой. После того, как отрегулируем длину рулевой тяги, затягиваем стяжные хомуты на муфте.
10. Также рекомендуется проверить наличие смазки рулевых наконечников. Для этого выбиваем пыльник наконечника и в случае необходимости добавляем смазку. Далее запрессовываем пыльник на место, используя оправку или отрезок трубы подходящего диаметра.
11. Не забудьте после замены тяг проверить углы схождения колес.

blogautolive.ru

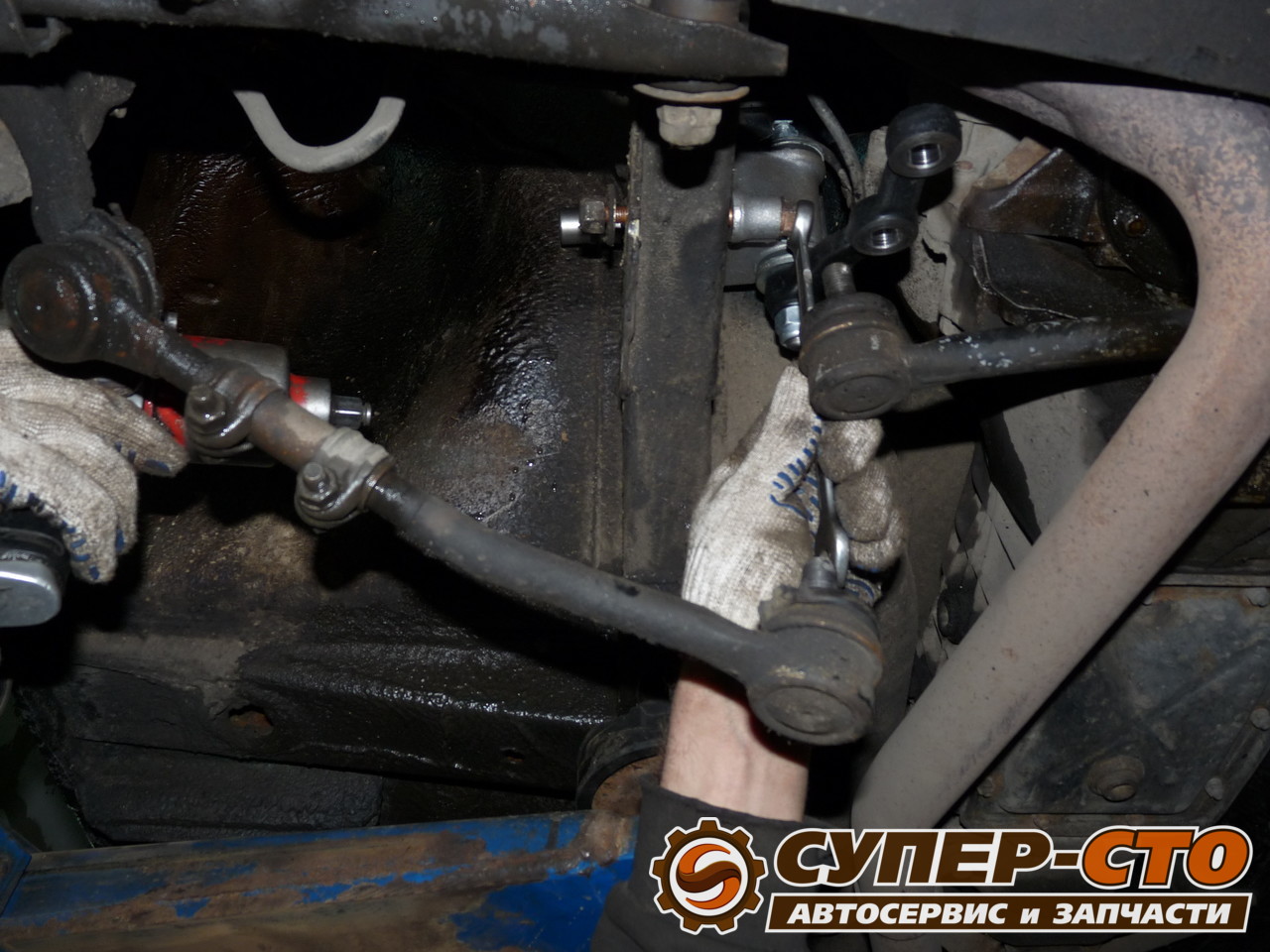

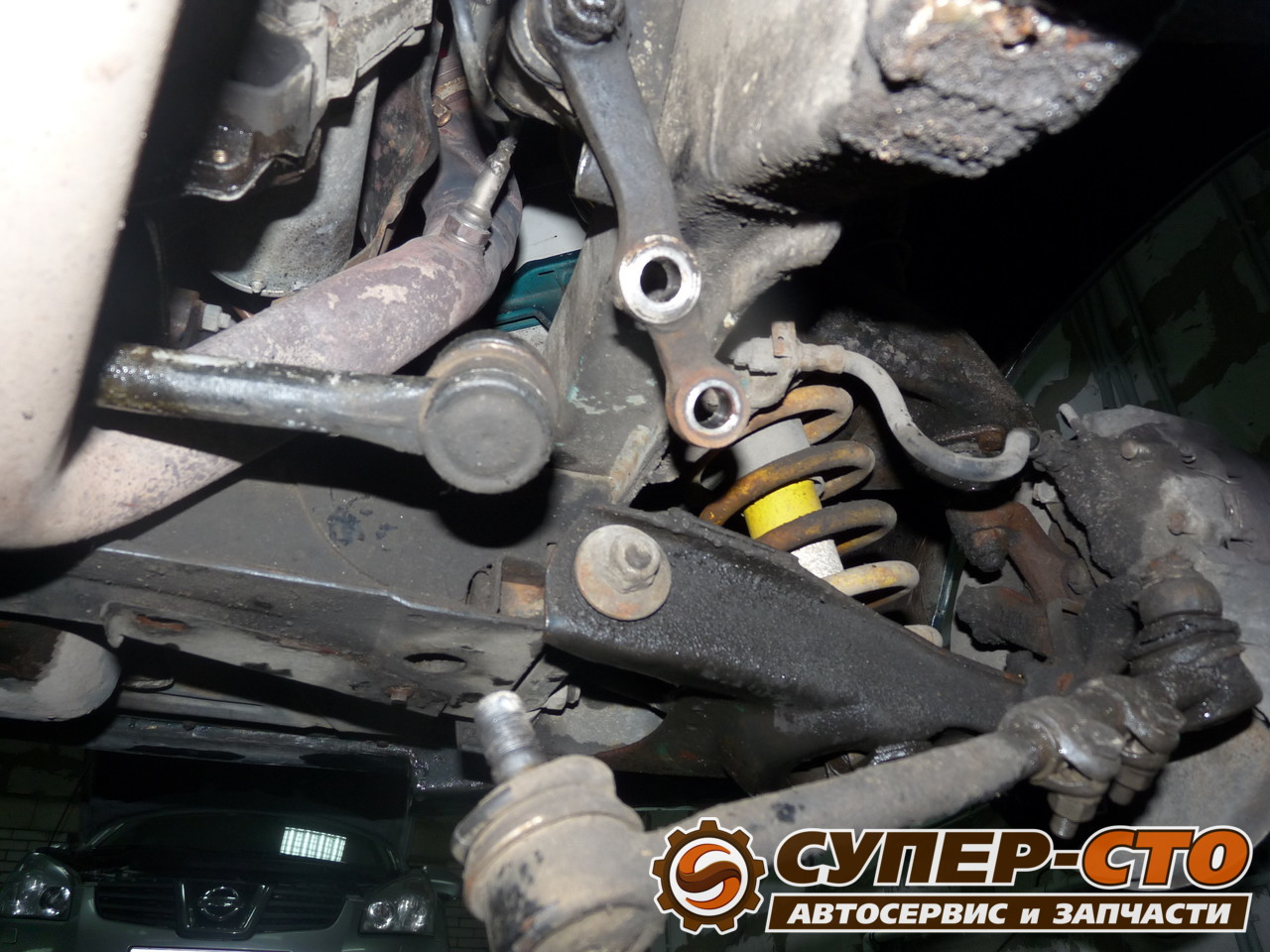

Для снятия и замены рулевых тяг на Ваз 2106 вывешиваем переднюю часть автомобиля и снимаем колеса.

Вынимаем шплинт и ключом «на 22» отворачиваем гайку крепления пальца шарового шарнира

Съемником выпрессовываем палец наконечника тяги из рычага поворотной цапфы Ваз 2106

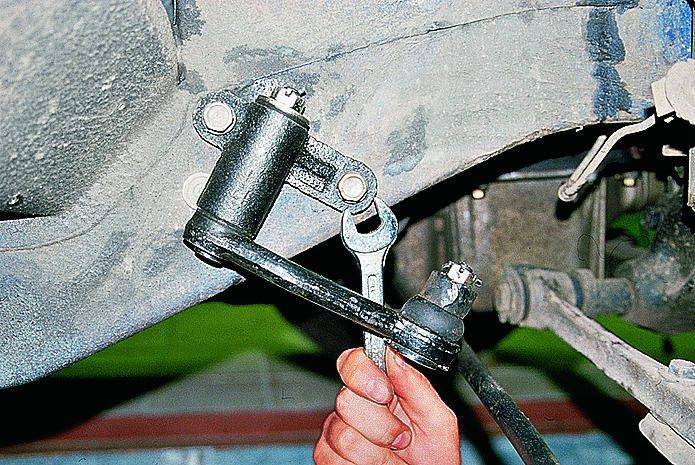

Гайки крепления тяг к сошке рулевого механизма и к маятниковому рычагу удобнее отвернуть с помощью торцевого ключа из подкапотного пространства

Пальцы шаровых шарниров можно выпрессовывать съемником или, подставив упор в рычаг (можно воспользоваться отрезком уголка)

Выбиваем палец ударом по его торцу молотком через подходящий стержень. Чтобы не повредить при этом резьбу на пальце, гайку не снимаем, а только отворачиваем до совпадения торцов пальца и гайки

Перед заменой рулевого наконечника Ваз 2106 или всей боковой тяги в сборе измеряем длину старой тяги (расстояние между центрами заглушек). Новая тяга должна быть такой же длины. Для этого или ввинчиваем один наконечник в резьбовую муфту, или регулируем длину тяги, поворачивая резьбовую муфту. Не забудьте после регулировки затянуть стяжные хомуты на муфте. После установки новых тяг следует проверить углы установки колес Ваз 2106.

Сегодня решил подготовить не фото, как я обычно это делаю, а полноценную видео инструкцию по замене наконечников рулевой трапеции на автомобиле ВАЗ 2106. Демонстрация была произведена на самом ближнем наконечнике, чтобы более наглядно показать весь процесс, но суть замены остальных остается такой же.

Сначала приведу список необходимого инструмента, который понадобится для ремонта:

1. Молоток
2. Домкрат
3. Ключ баллонный
4. Плоскогубцы
5. Ключ накидной на 22 мм и 13 мм
6. Головка на 13 и трещоточная рукоятка
7. Съемник наконечников и шаровых опор

Видео руководство по замене рулевых наконечников на ВАЗ 2106

Источники

Регулировка сцепления ВАЗ 2107 своими руками: видео процесса

При наличии неисправностей в механизме сцепления «семерки» требуется ремонт или регулировка сцепления, которые должны привести этом важный механизм воздействия трансмиссии и силовой установки в рабочее состояние, или, как говорят оружейники, к нормальному бою.

Регулировка сцепления ВАЗ 2107, видео инструкция которой выложена на нашем интернет-ресурсе, проводится в случае, когда педаль механизма работает некорректно – присутствуют резкие провалы при ее нажатии, включение происходит не в полном режиме, изделие теряет упругость при ее эксплуатации. Набор инструментов, необходимый для ремонта и регулировок механизма сцепления:

• комплект слесарных инструментов;
• раствор WD-40 или аналог;
• нож;
• жидкость для эксплуатации гидропривода сцепления;
• резиновый шланг;
• резервуар;
• масштабная линейка.

Регулировки сцепления

Регулировка сцепления обычно проводится после проведения монтажных работ по замене механизма сцепления. Корректная регулировки даст возможность продолжить эксплуатацию компонентов агрегата без выхода из строя. Перед началом этих технологических операций необходимо протестировать систему гидравлического привода агрегата на предмет наличия в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. При этом лучше заменить жидкость для гидравлики автомобиля.

Принцип проведения таких регулировочных мероприятий состоит в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также нужной величины размеров между подшипником выжимного типа и кольцом фрикционного типа на ведущем диске агрегата. В приводном механизме агрегата проводятся такие регулировки сцепления ВАЗ 2107, как:

1. Установка требуемого зазора в главном цилиндре (ГЦС) в размере 0,1-0,5 мм в паре толкатель-поршень. Он необходим для регулировки сцепления для работы в полном цикле, который проходит при монтаже ограничителя педали. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах измерений от 0,4 до 2 мм.
2. Установка требуемого размера перемещения толкателя в рабочем цилиндре (РЦС) в свободном режиме, который равен 4-5 мм. Он достигается регулировкой гаечной пары, верхняя из которой закрепляется контровочной гайкой. Линейный размер значения перемещения толкателя определяется особенным эталоном.

После проведения означенных регулировок сцепления ход педали в свободном перемещении изначально должен быть величиной 0,25-0,35 см. Регулировка размера между парой «подшипник выжимного типа-кольцо фрикционного типа» на корзине также необходима. Корректность такой регулировки сцепления определяется по измерению хода штока РЦС в свободном перемещении (4-5 мм).

Регулировочные действия проводятся по такому алгоритму:

1. Отжимаем вилку, придерживая шток РЦС. При этом вилка должна без помех двигаться на расстояние 4-5 мм.
2. При несоответствии величины размеров проводится его корректировка.
3. Для этого несколько ослабляем контргайку гаечными ключами «на 13» и «на 17».
4. Придерживая шток с помощью гаечного ключа «на 8», проводим регулировочные действия по перемещению хода в свободном режиме, вращая гайку для регулировки.
5. По проведению регулировок, на выходе величина хода должна находиться в пределах 0,25-0,35 см.
6. После тестового замера необходимо контргайку затянуть.

Тюнинг коробки передач ваз 2107 своими руками, модернизация заднего моста ваз 2105, доработка ваз 2104, ваз 2105, ваз 2107. Тюнинг — это изменение и доработка заводских настроек автомобиля. Тюнинг ваз своими руками занятие трудоемкое, поэтому мы решили поделиться некоторыми инструкциями по доработке ваз 2104. Тюнинг может быть дешевым и дорогим, поверхностным и глубоким. Доработка ваз 2107 рассмотрена по разделам: тюнинг салона, тюнинг подвески и рулевого управления, тюнинг тормозной системы и кузова, а также тюнинг двигателя и тюнинг коробки передач. В первую очередь при тюнинге ваз 2105 следует обратить внимание на систему зажигания. Классика популярный автомобиль, который предоставляет своему хозяину широкий простор тюнинга и доработок.

Давненько я «точил зуб» на сцепление… Через часок дергания в пробке, левая нога уставала и я начинал регулярно недожимать педаль, раздававшийся, при этом, хруст из КПП не способствовал душевному равновесию. Захотелось снизать усилие на педали. Припомнилась статейка про доработанную семерку (я уже и не припомню, где я ее нарыл), там установили рабочий цилиндр сцепления от ГАЗ-3102. Логика проста – для снижения усилия на педали необходимо увеличить внутренний диаметр рабочего цилиндра (у классики он 19,05 мм, а у Волги – 25 мм). Поиск информации по этой теме ничего не дал – максимум, что я смог узнать, это то, что так делают и, что педаль действительно становится мягче и легче, а для установки требуется изготовить кронштейн. Коль информации по установке найдено не было – принял решение заняться вопросом самостоятельно… Поход в магазин закончился покупкой Волговского цилиндра. Далее была примерка, снятие размеров и изготовление первого варианта кронштейна. Забегая вперед, скажу, что я его потом переделывал три раза… Параллельно с изготовлением кронштейна, разобрал цилиндр. Конструкция его меня не порадовала… Поршень подпружиненный и постоянно находится в выдвинутом положении. Если пружину просто убрать, то поршень проваливается в зону с увеличенным диаметром, где об уплотнении манжет говорить просто смешно. Если установить внутрь упорную втулочку, то она перекроет отверстие штуцера для прокачки системы от воздуха.. Кроме того цилиндр оказался намного больше родного и разместить его было проблематично. Дилемма казалась неразрешимой… Во время очередного визита в магазин, мне попался на глаза рабочий цилиндр с УАЗа. Он был компактней и у него поршень не был подпружинен его внутренний диаметр 23.58 мм. Естественно, я его приобрел. Также, для экспериментов, прикупил и классический цилиндр (если не выйдет с инсталляцией – поставить просто новую деталь). Попалось изделие фирмы Nagel. Все три цилиндра, для сравнения. Слева на право: ГАЗ, УАЗ, классика.

Должен заметить, что в УАЗовский цилиндр уже вкручен не родной шток. Вообще он выглядит вот так.

В конструкции ГАЗовского и УАЗовского цилиндров есть, на мой взгляд, существенное преимущество, по сравнению с ВАЗовским — это пыльник в виде гофры – такой пыльник не должен рваться так часто, как на классике. Ну, да перейдем к делу. Первым делом в УАЗовском цилиндре бал разобран шток (он там сборной).

Далее я разобрал весь цилиндр. Поршень был извлечен и торцован на 3 мм с каждой стороны. Я это сделал потому, что у него изначально меньший ход, чем у классического. Затем цилиндр был собран – больше ничего изменять там не нужно. Теперь надо все это установить – нужен кронштейн. Поупражнялся я с этим всласть… Процесс проходил следующим образом: делаю кронштейн, примеряю – размещается ужасно, переделываю, примеряю… и так три раза. Полечилось на четвертый… Какие проблемы возникали: шток работает под углом к оси цилиндра – будет быстрый износ манжет, маятник рулевого редуктора упирался в цилиндр при выкручивании руля влево, цилиндр расположен близко к балке – шланг не подключишь. В итоге, все же удалось найти его оптимальное положение и, соответственно, оптимальную конструкцию кронштейна. Последний вариант получился сборным, он-то сейчас и стоит на моем автомобиле. Эскизы кронштейна в сборе и его деталей. Кроме того, пришлось изготовить новый шток.

Все это хозяйство в сборе с цилиндром.

Также я сделал новый кронштейн для крепления возвратной пружины ваз 2104. Вырезал его лобзиком из куска 1 мм стали. По линии сгиба надо отогнуть ушко на 90°. Место линии сгиба не критично, поэтому я и не даю размер на ее расположение. На самом деле я и весь кронштейн пружины вырезал «на глазок», так что эскиз достаточно условный… Установил я его между кронштейном и, прикрученной к нему, планкой.

Теперь всю конструкцию можно прикрутить к машине. При этом надо обратить внимание на длину болтов, которыми будет крепиться кронштейн к картеру сцепления. Верхний болт находится четко на против зубчатого венца маховика и длинный болт просто заклинит его. У меня, кстати, так и вышло… А потом я долго чесал репу: почему же стартер не крутит… Слава богу ничего не сломал… Так что болты надо брать длиной примерно 20 мм, а после прикручивания – попробовать прокрутить двигатель за храповик, чтобы убедиться, что ничего не клинит. Пришла пора подключать цилиндр к гидравлике. Вот тут-то и обнаружилось, что он стоит все же близковато к балке и шланг сцепления размещается с трудом. Пришлось делать переходник, что бы подключить его под углом и вывести в бок. Принцип подключения аналогичен тому, как подключены шланги передних тормозов к рабочим цилиндрам. Эскизы переходника и винта. Готовые детали.

Прикручивать переходник надо, как обычно, через медные шайбы.

Остается все прикрутить на машину. Вид всего этого хозяйства.

После прокачки сцепления занялся регулировкой. Тут обнаружилась еще одна засада. Хотя я этого ждал… Из-за увеличенного диаметра цилиндра уменьшился его ход и настроить сцепление ваз 2105 получалось только полностью выбрав свободный ход вилки. То, что это ведет к скорой кончине выжимного, думаю, объяснять не надо. Чтобы решить это, необходимо подать в цилиндр больший объем жидкости, а добиться этого можно, увеличив ход поршня главного цилиндра при нажатии на педаль. Сделал следующее: закрутил до упора регулировочный болт педали сцепления – получил приличный свободный ход. Затем выточил новый шток главного цилиндра увеличенной длины. Я накинул к его длине 20 мм, из расчета, что точную подгонку сделаю в гараже. После примерки, отпилил от него 14 мм. Таким образом новый шток оказался длиннее старого на 6 мм. После этого отрегулировал педаль и заново отрегулировал сцепление. Теперь хода стало хватать чтобы настроить свободный ход вилки.

Результатом инсталляции остался доволен — педаль действительно стала легче и мягче. Когда, после прокачки, нажал на педаль ваз 2107, первой мыслью было, — плохо прокачал – педаль провалилась… Ан нет, просто педалька стала намного легче… Еще раз повторю – результатом доволен! Считаю, что не зря потратил на это столько времени и сил!

Регулировка сцепления в инжекторном ВАЗ 2107

Проводимая регулировка сцепления на ВАЗ 2107 инжектор несколько отличается от аналогичной операции на «семерках» с карбюраторным мотором. Дело в том, что на транспортных средствах с инжекторной силовой установкой установлен дополнительно щиток для защиты от грязевых отложений, образованных от попадания дорожной грязи. Во фронтальной проекции защитный кожух закрепляется болтовыми соединениями, а в кормовой проекции – 2 самонарезающими винтами.

Для демонтажа этого защитного кожуха гаечным ключом торцового типа «на 8» отвинчиваем 4 болта крепежа. Также демонтируем 2 самонарезающих винта кормового закрепления. Для проведения такой технологической операции, как регулировка педали сцепления ВАЗ 2107, требуется проведение следующего рабочего цикла:

1. Замеряем масштабной линейкой расстояние от педали до поверхности водительского коврика. С помощью усилия ладони нажимаем на педаль до начала воздействия силы сопротивления обратного воздействия педали и замеряем длину свободного перемещения педали. Он должен составлять 1-3 мм.
2. Если измеренное значение не подпадает под искомые размеры, то: ослабляем контргайку, придаем болту движение вращения, проводим регулировку с последующей затяжкой контргайки.

После проведения регулировочных работ затягиваем крепеж, после этого нужно подтянуть контровочную гайку. Крутим толкатель до определения нужного значения хода, и напоследок затягиваем контровочную гайку. Необходимо соблюдать осторожность для сохранности позиции толкателя по отношению к ГЦС.

По окончанию регулировки педали сцепления ВАЗ 2107 требуется уточнить, что искомая длина свободного перемещения в норме. Данные для контроля: ход свободного перемещения педали – 1-3 мм. Величина длины от водительского полика до педали – 90 мм.

Меняем сцепление своими руками без снятия трансмиссии

Иногда выставлением зазора не удается добиться нужного результата. В данном случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки сделать это вполне реально. Итак, с чего начинают работы? Сперва откручивают болты карданной передачи и сам вал. Далее отключают контакты от датчика индикации заднего хода. Выкручивают болты кожуха сцепления. Демонтируют траверсу днища. При помощи ключа на тринадцать откручивают гайки подушки крепления КПП. Саму трансмиссию отодвигают в сторону, противоположную двигателю, при помощи монтировки. В результате коробка должна лежать на системы. Чтобы агрегат не провис и не соскочил при замене сцепления, подоприте его.

Периодичность настройки

Регулировка свободного хода педали сцепления ВАЗ-2106 осуществляется в том случае, если значение превышает 2 мм. Если у педали очень большой ход и присутствуют провалы, то необходимо корректировать положение. Пока вы не произведете регулировку механизма, функционировать сцепление будет неправильно.

В том случае, если присутствует люфт в механизме, то ведомый и ведущий диски не смогут отсоединяться друг от друга. Если вы заметили, что появились провалы педали, потребуется выставить заново свободный ход. Устанавливаете зазор между вилкой сцепления и рабочим цилиндром. Люфт не должен превышать 5 мм. Чтобы оценить свободный ход вилки, расположенной возле коробки передач, необходимо подвигать ее в разные стороны и измерить расстояние смещения.

Смотреть галерею

Возле коробки передач установлен рабочий цилиндр, на котором не должно быть потеков тормозной жидкости. В том случае, если на пыльнике имеются повреждения или герметичность всех соединений нарушена, обязательно нужно произвести замену механизма.

Что далее

На следующем этапе нам предстоит снять корзину сцепления. Для этого фиксируем положение маховика (можно использовать монтировку) и откручиваем поочередно болты корзины. Понадобится ключ на тринадцать (для ускорения процесса воспользуйтесь головкой с трещоточным воротком). Аккуратно отодвигаем открученную корзину в сторону и вынимаем изношенный диск сцепления. Также нам потребуется извлечь выжимной КПП и вилку выключения сцепления.

Далее нам осталось лишь заменить изношенные элементы и собрать все в обратном порядке. Отметим, что при выжиме сцепления подшипник вала не должен шуметь. Если имеется такой симптом, элемент меняется на новый. На самом диске не должны быть следы нагара (иначе это жженое сцепление).

Лепестки корзины тоже проверяются. Если они стоят неровно относительно друг друга, элемент подлежит замене. Обратите внимание и на рабочую поверхность корзины. Она не должна иметь царапин и других следов деформации.

Регулировка толкателя на рабочем цилиндре

Регулировка сцепления ВАЗ-2106 осуществляется в таком порядке:

1. Очистите все элементы от коррозии и грязи. Резьбовые соединения обработайте проникающей смазкой.
2. Выкрутите гайку, которая находится на толкателе рабочего цилиндра.
3. Одним ключом необходимо удерживать болт для регулировки, а вторым ослабить контргайку.
4. Зафиксируйте толкатель таким образом, чтобы он не смог повернуться.
5. Эмпирическим путем отрегулируйте свободный ход и закрутите контргайку.
6. Установите пружину на место.

Проверьте работу всей системы сцепления, замерьте свободный ход всех элементов. Если он больше положенного и есть провалы, нужно повторить корректировку.

Вес машины ВАЗ 2107

кг в металлоломе.

Сколько весят легковые автомобили. Колеса и шины

Любопытно, что автомобиль ВАЗ-2107 «Лада 2107» (LADA 2107), важа люкс второго поколения, появился одновременно с переднеприводным семейством «Спутник»/»Самара», и это не было ошибкой Большинство автомобилистов в СССР до сих пор с недоверием относятся к переднему приводу, в связи с чем «семерка» оказалась самой престижной моделью ВАЗа в 1980-х гг., причем не только в СССР, но и в Восточной Европе.Ее даже называли «Русский Мерседес» или «ХБМ» («Хочу быть «Мерседесом»). ВАЗ-2106 — новая модель В этом сегменте было меньше отличий от «нормы» ВАЗ-2105.Так, ее кузов отличался только более агрессивной формой решетки радиатора и задними фонарями.В салоне сиденья появилась оригинальная конструкция со встроенными подголовниками и дефлекторами холодного воздуха (зимой можно было направлять горячий воздух к ногам, а холодную струю — в лицо).Основным нововведением стал более мощный двигатель 1,6 л и 76 л мощностью 76 л. с., а также 5-ступенчатая коробка передач, впервые появившаяся на «классической» модели Волжского автозавода.

Через два года модельный ряд пополнился вагистом на базе ВАЗ-2105, получившим индекс 2104. При его создании основным принципом было минимальное изменение затрат — по сравнению с прототипом. Отсюда и некоторые особенности: например, кузов универсала менее жесткий, чем у седана, хотя по эксплуатационным требованиям должно быть наоборот.«Четверка» довольно быстро вытеснила предыдущий универсал ВАЗ-2102 и более 15 лет, до появления ВАЗ-2111, оставалась единственной моделью из Тольятти с таким типом кузова.

С «семеркой» не вышло. По идее, с появлением ВАЗ-2107 нужно было снять с производства предыдущий Люкс ВАЗ-2106, но модель почему-то продолжали выпускать параллельно. В 1990-х годах. ВАЗ-2107 сохранил позицию модели класса люкс, и только в новом веке она стала неоднозначной.Автомобиль уже нельзя было считать люксовой моделью, так как он морально устарел по отношению к ВАЗ-2110 и стоил намного дешевле последнего.

К этому времени машина ВАЗ-2107 «ЛАДА 2107» (LADA 2107) была оснащена двигателем с центральным впрыском топлива, что сделало автомобиль самой быстрой волжской классикой всех времен. В сочетании с агрессивным «вневременным» дизайном, это придавало ей имидж недорогой машины Для семейной молодежи со спортивными задатками И все же на АвтоВАЗе понимали, что отсталая модель вредна для имиджа компании, хотя и привлекает много покупателей.Поэтому завод начал политику «удаления» ВАЗ-2107. В 2002 году лицензия на его производство была продана украинской Лоисе, а в 2003 году основное производство было переведено с Вазы на Сызранский завод «Рослада». С тех пор «семерка» едет куда угодно — в Египет, Чечню, Украину, Ижевск — только не в Тольятти.

Подобную «миграцию» претерпела и «четверка». Эти две модели сейчас — последние российские наследники Fiat 124, оставшиеся на конвейере и пользующиеся спросом за непобедимо низкую цену.За долгую жизнь автомобили неоднократно модернизировались, а после конвейерной «смерти» их предка – ВАЗ-2105 – еще больше «пострадали». Теперь оба автомобиля окрашены в одинаковую цветовую гамму, в которой многие варианты окраски «Металлик» имеют одинаковые системы электрооборудования, сиденья и двигатели, а также «семерку» решетки радиатора (изначально ВАЗ-2104 был оформлен как ВАЗ-2105).

.

Технические характеристики ВАЗ-2107

Тип кузова: 4-дв. Седан (5 мест.)

Двигатель ВАЗ-2107

Объем: 1.5 л-максимальная мощность, л.с./кВт при об/мин: 72/53 при 5000- максимальный крутящий момент, Нм при об/мин: 105 при 3500

Объем: 1,6 л-максимальная мощность, л.с./кВт при об/мин: 74/54 при 5000- Максимальный крутящий момент, Н.м. при об/мин: 116 при 3000

Объем: 1,7 л-максимальная мощность, л.с./кВт при об/мин: 80/58 при 5600- Максимальный крутящий момент, Н.м. при об/мин: 127 при 3300

Трансмиссия: 4- или 5-ступенчатая -скоростной механический.

Экологический класс ВАЗ-2107

Расход топлива ВАЗ-2107

Город 9,8 л; шоссе 6.8 л; в смешанном цикле 8,5 л на 100 км

Максимальная скорость ВАЗ-2107

Габаритные размеры ВАЗ-2107

Длина: 4145 мм-Ширина: 1611 мм. Высота: 1440 мм-клиренс: 175 мм-Колесная база: 2424 мм Calus сзади: 1305 мм-Kalo спереди: 1349 мм

ВАЗ-2107 масса

Снаряженная масса: 1030 кг-полная масса: 1430 кг

Грузоподъемность ВАЗ-2107

ВАЗ-2107 Размер шин

175/70/R13; 165/70 / R13

VAZ-2107 Громкость бака

379 Lithrov

Tank Paint Vaz-2107

39 Liters

39 Liters

VAZ-2107 Photo Tuning сделать сами

6

6 TUNING SALON VAZ-2107 Сделайте это самостоятельно

VAZ-2121/2131 NIVA Tank Tank, Грузоподъемность топлива Расход топлива

Lada Гранта Седан Объем бака, багажник Грузоподъемность Расход топлива

Шевроле Нива Новый образец Двигатель Обзор Размеры Расход топлива

ВАЗ Марш-1 (Лада-Бронно 1922-00) фото комплектация

ВАЗ-2111 Объем бака, загрузка багажника объем Расход топлива

ВАЗ-2115 Объем бака, грузоподъемность багажника Расход топлива

9010 8

Лада Гранта Лифтбек Характеристики Двигатель Габаритные размеры Расход топлива Объем бака, грузоподъемность багажника

ВАЗ-212180 Фора Объем бака, грузоподъемность багажника Расход топлива

Ока ВАЗ (СеАЗ, КАМАЗ)-1111 Фото тюнинга Видео двигателя

ВАЗ-2120 Надежда Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2110 Объем бака, грузоподъемность багажника Расход топлива

Лада Веста Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2112 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2102 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-21099 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2104 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ -2109 Объем бака, грузоподъемность багажника Расход топлива

Лада Приора седан V Объем бака, загрузка багажника Расход топлива

ВАЗ-2106 Объем бака, загрузка багажника Расход топлива

ВАЗ-2108 Объем бака, загрузка багажника Расход топлива

Лада Калина 2 хэтчбек Объем бака, загрузка багажника Расход топлива

ВАЗ-2105 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2103 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2101 Объем бака, грузоподъемность багажника Расход топлива

Загрузить подробнее . ..

Оставить отзыв

mir-Automoto.ru.

Раньше Жигули назывались, теперь Жигули. Жигули должны ассоциироваться с 01 по 07 все что дальше от 08 это уже Жигули.

Этот тип так теперь Жигули называют… Можно просто тазами назвать…

Что Жигули, что Жигули — торговые марки, принадлежащие ОАО «АвтоВАЗ».

Жигули это наклон после 2108 или 2106. Точно не помню

да Да! Жигули одна из моделей Жигулей

без базара.Конечно, только это старое название, теперь о модели говорят, сид или приора

Лада Имя Машина Ваз, Жигули Старое название

да все Лады Зуглики!

Жигули Это название автомобиля на экспорт Жиги по европейски звучит не очень жестко….

Жигули это модели автомобилей ВАЗ, ничина с ВАЗ-2101 и до ВАЗ-2107, остальные Жигули. ..

Жигули до Сестры после ВАЗа и после Лады

Это Ниссан Лорел 🙂

в начале восьмидесятых стали называть Жигули, до этого Жигули.

Ваз это: Ока, Жигули, Жигули, Нива.

да все это же

слуху редьки не слаще!

touch.otvet.mail.ru.

Сколько может автомобиль ВАЗ (Жигули, Лада, Нива)

Главная > А >

Модель Схема Масса, кг Разрешенная максимальная масса, кг

ВАЗ-2101.	955	1355
ВАЗ-2102.	1010	1440
ВАЗ-2103	955	1355
ВАЗ-2104.	1020	1475
ВАЗ-2105	995	1395
ВАЗ-2106.	1045	1445
ВАЗ-2107.	1030	1430
ВАЗ-2108.	900	1325
ВАЗ-2109	945	1370
ВАЗ-21099	970	1395
ВАЗ-21011	955	1355
ВАЗ-2110	1010	1485
ВАЗ-21102.	1020	1495
ВАЗ-21103.	1040	1515
ВАЗ-2111	1040	1540
ВАЗ-21111	1030	1530
ВАЗ-21113.	1060	1560
ВАЗ-2112.	1040	1515
ВАЗ-21122.	1020	1495
ВАЗ-2113.	975	1400
ВАЗ-2114.	970	1395
ВАЗ-2115	985	1410
ВАЗ-2121	1210	1610
ВАЗ-2170 Лада Приора	1088	1578
ВАЗ-2170 Лада Приора универсал	1088	1593
ВАЗ-1118 Лада Калина	1070	1545

Снаряженной массой автомобиля называется масса машины в стандартной комплектации, различных расходных материалов (масло, охлаждающая жидкость и тому подобное), но за вычетом массы пассажиров, водителя и багажа.

Сухая масса равняется образцовой, но только без топлива, некоторого оборудования и припасов. То есть это масса неавтомобильного транспортного средства без топлива.

Допустимая полная масса — это масса максимально загруженного автомобиля, предусмотренная производителем. Иногда ее называют максимально допустимой массой. Лучше не выходить за границы этого показателя, если вы, конечно, хотите, чтобы ваш автомобиль служил очень долго. Повышенная нагрузка негативно сказывается на кузове автомобиля и на деталях подвески.

wikimassa.org.

Как «Жигули» стали «Жигулями» — Autocentre.ua

Почему одни автомобили ВАЗ называют «Жигули», а другие — «Жигули»? Мой дедушка говорит, что «жигули» это «люксовые» модификации ваз. Кто вообще придумал эти названия и что зашифровано в логотипе?

Когда в 1966 году в СССР начали возводить новый завод по производству малолитражных легковых автомобилей, оказалось, что придумать для него название почти так же сложно, как построить цеха.

Если дать предприятию название по аналогии с другими союзными торгами (газ, краз, МАЗ), то в аббревиатуре будут расхождения. На сей раз не самый важный вопрос на тот момент оставался открытым, и строящееся предприятие в официальных документах именовалось «Завод по производству легковых автомобилей в Тольятти». Нынешнее название автогидравлики невольно наводило на мысль о сотрудниках FIAT, при техническом содействии которых находилась советская стройка.Чтобы сократить задуманное выше словосочетание, итальянцы стали писать в своих ТЗ «Завод на Волге». Ветераны-тольяттинцы помнят, что после этого, с начала 1967 года, и закрепилось название «Волжский автомобильный завод» — ВАЗ.

А название машине придумала вся страна. Был объявлен Всесоюзный конкурс, итоги которого были подведены 1 ноября 1968 года. Среди десяти тысяч предложенных названий встречались и не совсем подходящие: «Гвоздика», «Аргамак» и др.В «Финал» попало сто вариантов. А кум массовой советской малополи, говорят, тогдашний секретарь комитета партии, утвердивший для ВАЗ-2101 и других моделей «Классики» название «Жигули» — по названию горного места под Тольятти.

«Географические» названия часто давали продукции советского автопрома, но вскоре с «Жигулями» «всплыли». Когда начали готовить экспорт ВАЗ-2101, выяснилось, что в некоторых европейских языках есть очень близкое слово «жиголо», которым называли молодого человека, ведущего асоциальный образ жизни.Тогда в отделе внешнеэкономических связей «ВАЗе» придумали для «Жигулей» иностранное название — «Жигули» (LADA). Это исконно русское слово означает «любимая», просто пишется и хорошо звучит на всех языках. Это название стало зарубежным псевдонимом «Жигули», а с обновлением модели Ряд он стал применяться и на внутреннем рынке. Начиная с прошлого года все автомобили ВАЗ называются «Жигули».

Вместе с ВАЗ-2101 родилась торговая марка тольяттинских автомобилей: рой под парусом, выполненный в виде литеры с большой буквы названия завода.С тех пор эмблема на радиаторах «ЛАД» несколько раз менялась, но неизменно сохранялись стилизованные грачи на Волжских полянах.

Игорь Женское фото Сергей Кузьмич и АвтоВАЗ

www. autocentre.ua.

Новая «Копейка» ВАЗ 2101 Жигули 2017, Цена

Появление в сети шпионских фото новой «копейки» ВАЗ 2101 стало для многих неожиданностью. Современный дизайн, более чем достойные технические характеристики, возможный выпуск к концу 2017 года — все это стало поводом для информационного ажиотажа.Чего ждать от отечественного производителя?

Анализ внешнего вида

Внешность нового автомобиля во многом схожа с классическими американскими моделями Мустанг и новыми разработками Мерседес. Внешний вид представляет собой гармоничное сочетание ретро-стиля и требований аэродинамики. Стоит отметить плавность линий, низкую посадку машины, увеличенные колесные арки.

При анализе фото новой «копейки» 2101 можно выделить следующие особенности:

• узнаваемость классической формы;
• стильная решетка радиатора;
• минимализм задней части спинки – квадратные фонари, прямые линии;
• уникальная штамповка кузова по бокам;
• новая форма передних фар со светоотражателями;
• широкий воздухозаборник;
• хороший задний обзор.

Фото салона еще не попало в сеть, поэтому оценить его невозможно. Если это соответствует внешнему стилю модели – в салоне должны гармонично сочетаться классические элементы управления, удобство и новые технологии.

Возможные характеристики новой «копейки»

Информация о комплектации и вариантах комплектации ВАЗ 2101 «Жигули» 2017 MG. Судя по последним данным — это будет самая мощная модель Из всей линейки Lada.Насколько правдива реальность — покажет время.

На сегодняшний день известны следующие данные:

• Силовая точка. Мощность – 200 л.с., турбонаддув.
• Расход топлива — 6 литров. в городском цикле.
• Трансмиссия — механика или «автомат».

Размеры корпуса практически не отличаются от оригинальной модели. Но судить об этом можно будет только после официального релиза.

Дата выпуска и стоимость

Судя по внешним данным и известным характеристикам, цена новой «копейки» ВАЗ 2101 Жигули 2017 года будет выше среднего уровня. По имеющейся информации о стоимости и начале выпуска они будут объявлены только в конце текущего года.

Цена должна зависеть от следующих факторов:

• возможные варианты комплектации;
• стоимость модели;
• характеристики используемых материалов;
• опции устанавливаются за отдельную плату.

После официальной презентации должна быть объявлена ​​дата выхода новой модели. Затем первые образцы поступят в автосалоны автодилеров.И тогда, исходя из имеющейся информации и реальных отзывов, можно будет судить об обещанности новой «копейки».

Разоблачение

Вся вышеизложенная информация, включая фотографии, не что иное, как свободный полет фантазии. АвтоВАЗ не планирует возобновлять выпуск 2101 ни в какой модификации. Об этом было объявлено ранее, когда производитель готовился отметить 45-летие выпуска первой модели.

Чтобы разоблачить эту новость, достаточно найти первоисточник одной из фотографий, сравнить ее и копию.

Следующий фактор — технические возможности Авто ВАЗ. Имеющееся оборудование не рассчитано на серийное производство подобных элементов кузова. Максимум, на что способен производитель — создать прототип. Но на его официальном сайте информация об этом отсутствует. Если бы машина действительно существовала — была бы официальная презентация или новость.

Для окончательного опровержения можно проанализировать технические нюансы описания:

• Силовая установка 200 л.с. с турбонаддувом.Увы, но таких агрегатов завод не производит. Этого не позволит высота блоков цилиндров.
• Колесная база. Для этой модели необходимо разработать принципиально новую основу. Существующие базы, судя по фото, не подходят.
• Расход топлива. Ведущие европейские производители не могут добиться таких результатов — 6 л на 100 км для двигателя мощностью 200 л.с. Эти значения противоречат друг другу.

Подобные фейки можно сделать на базе самостоятельного дизайн-проекта суперкара от АвтоВАЗа «Ворон».

На самом деле это изображение и все выше представленное — не более чем умелая работа в графическом редакторе.

Только один раз производитель показал проект новой «копейки».

Но этот автомобиль остался только в эскизе. Поэтому говорить о появлении обновленной версии 2101 нецелесообразно. Достаточно сравнить действительно шпионские фото любой новой модели европейского производителя с представленными изображениями.

В наше время мало кого интересует такая характеристика автомобиля, как его масса, а если интересует, то последняя.Тут гораздо важнее знать его аппетит, скорость, стоимость и другие показатели. Хотя, по большому счету, вес автомобиля на самом деле влияет на все остальные показатели.

Например, чем тяжелее автомобиль, тем более мощный двигатель необходимо установить, чтобы он мог развивать необходимую скорость, разгоняться до 100 км за секунды. То же самое можно сказать и о расходе топлива – чем тяжелее транспортное средство, тем большее количество бензина или дизельного топлива ему потребуется для движения.

Курсовая устойчивость автомобиля и управляемость также напрямую связаны с его массой.Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60 годы прошлого века. Тогда автопром выпускал поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил без малого 3 тонны. Согласитесь, что этот вес нужен соответствующий.

Но по прошествии времени стало ясно, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к снижению его общей массы.

А если сравнить середину прошлого века и сегодняшний день, то машины потеряли половину, а то и больше собственного веса.Пластмассы, углепластик, легкие металлы – все эти нововведения позволили значительно снизить вес легкового автомобиля.

Конечно, автомобили, похожие на пароходы, пьющие бензин ведрами, выпускаются для любителей всего большого и тяжелого, но это скорее исключение из правил.

Масса автомобиля, стол

Представляем вашему вниманию таблицу, в которой указан вес автомобиля по маркам.

Марк.	Модель	Масса выхлопной машины (кг.)
Ока	1111	635
	1113	645
ВАЗ	2101	955
	2102	1010
	2103	965
	2104, 2110	1020
	2105	1060
	2106	1045
	2107	1049
	2108	945
	2109	915
	2111	1055
	2112	1040
	2113	975
	2114	985
	2115	1000
	2116	1276
	2117, 18, 19, 20	1080
Нива	2121	1150
Газель	3302	1850
	33023	2050
	33027, 330202	2100
	330273	2300
	2705	2000
	2057	2220
	330232	2170
Соболь	2752	1880
	2217, 22171	2130
Шевроле (Шевроле)	Круз (Круз)	1285-1315
	Нива (Нива)	1410
Газ (Волга)	24, 2401	1420
	2402, 2403,2404	1550
	2407	1560
Газ (грузовой)	53	3250
	66	3440
	69 (8 мест)	1525
	69а (5 мест)	1535
ЗИЛ	130	4300
	131	6790
	157кд.	5050
	433360	4475
	431410	4175
	431510	4550
МАЗ	5551	7470
	53366	8200
Урал	375	7700-8000
	377	6830-7275
	4320	9750
	5557	9980
москвич	412	1045
	2140	1080
	2141	1055
	2335, 407, 408	990
УАЗ	3962, 452 (батон)	1825
	469	1650
	Патриот (Патриот)	2070
	Охотник	1815
Ниссан (Ниссан)	х Трейл (Х-Трейл)	1410-1690
	Кашкай (Кашкай)	1297-1568
	Жук (JUKE)	1162
Форд (Форд)	Фокус (Фокус)	965-1007
	Фокус 2 (Фокус 2)	1345
	Фокус 3 (Фокус 3)	1461-1484
	Куга (Куга)	1608-1655
	Сопровождение (сопровождение)	890-965
Рено	Логан	957-1165
	Дастер (Дастер)	1340-1450
	Сандеро (Сандеро)	941
Опель (Опель)	Мокка (Мокка)	1329-1484
	Астра (Астра)	950-1105
Мазда (Мазда)	3	1245-1306
	сХ-5.	2035
	6	1245-1565
Фольксваген (Фольксваген)	Туарег	2165-2577
	Поло (Поло)	1173
	Пассат (Пассат)	1260-1747
Тойота (Тойотта)	Камри (Камри)	1312-1610
	Королла (Королла)	1215-1435
	Селика (Селика)	1000-1468
	Ленд Крузер	1896-2715
Шкода (Шкода)	Октавия (Octavia)	1210-1430
	Фабия (Фабия)	1015-1220
	Йети (Йети)	1505-1520
Киа (КИА)	Спортейдж (Спортейдж)	1418-1670
	Светодиод (CEED)	1163-1385
	Пиканто (Пиканто)	829-984

Таким образом, получается, что если брать, так сказать «вообще по больнице», то средний вес легковушки примерно 1 к 1. 5 тонн.

Практически все современные автомобили типа седан оснащаются несущим кузовом, ВАЗ 2101 в этом случае не исключение. А что значит ношение тела, спросите вы? Это означает, что стальной короб кузова не только обеспечивает комфортную вместимость пассажиров, водителя и их багажа, но и по совместительству «возит» на себе (обоих) все элементы, узлы и агрегаты автомобиля.

Кузов ВАЗ 2101 воспринимает не только статические нагрузки прикрепленных к нему элементов, но и сопротивляется им в процессе движения (в динамике).Это свойство рамы автомобиля называется крутящимся такелажем, который составляет около 7300 нм/град на «копейку».

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. И теперь экономит на бензине 35 000 рублей в год!

Очень сильно при таком показателе прочности и жесткости кузова ВАЗ 2101 сказывается состояние его днища, порогов и крыши, которые соединяются с передней панелью, стойками дверных и оконных проемов, поперечной панелью багажника. Убедиться в целостности геометрии, а значит и общем состоянии вашего автомобиля вы можете, сняв своими руками размеры кузова ВАЗ 2101 и сверив их с данными, которые содержит инструкция по ремонту автомобиля.

0	Базовая линия автомобиля
1	Крепление радиатора, верхнее
2	Маятниковый рычаг и рулевой механизм
3	Центр педали Топор педали
4	Ось центра механизма рулевого управления
5	Центральная ось заднего колеса
6	Крепление заднего амортизатора
7	Глушитель, заднее крепление
8	Глушитель
9	Поперечная тяга
10	Ось центра задних колес
11	Верхняя продольная тяга
12	Нижняя продольная тяга
13	Центральная ось переднего колеса
14	Места крепления спереди
15	Стабилизатор поперечной устойчивости
16	Кронштейн радиатора
17	Центр оси корпуса
18	Радиатор, верхнее крепление
19	Задняя опора двигателя
20	Ручной тормоз
21	Опора карданного вала
22	Амортизатор задний

0	Горизонт
1	Ось болтов передних креплений стабилизатора на пересечении осей поверхности лонжеронов
2	Ось болтов снизу крепления рулевого механизма и кронштейна «маятник»
3	Пересечение технологических отверстий передней части днища с лонжеронами
4	Пересечение технологических отверстий с задними отверстиями передних боковин
5	Осевые болты продольных днищ
6	Болты оси продольной верхней
7	Болт верхний поперечной тяги
8	Ось задней тех проема нижнего усилителя/поверхности усилителя
9	Ось переднего болта крепления стабилизатора
10	Поперечная позиция № 2 с пружинным брызговиком
11	Номер позиции 3 Вид сверху
12	Номер позиции 4 Вид сверху
13	Позиция № 5 / Внешняя поверхность кузовного кронштейна
14	Позиция № 6 / Внешняя поверхность средней стороны
15	Позиция № 7, вид сверху
16	Позиция № 8, центр арматуры проема
17	Центральная продольная ось корпуса

Что следует из вышесказанного? А то, что усталость кузова напрямую сказывается не только на контрольных точках крепления узлов и агрегатов, что показывает изложенный выше корпус кузова ВАЗ 2101, она проявляется еще и в «чистоте» геометрии его борта и фронтальный вид. Распределение нагрузок на кузов в динамике происходит следующим образом: от передней части элементов подвески перед вибрациями и ударами идут на поперечину и далее на досмотровую раму, после чего площадь окропления и передний щит уже несет элементы кузова. Сзади такая же картина, только в укороченном виде, то есть без крепления силового агрегата, сразу от подвески к кузову автомобиля.

ВАЗ 2101 схема кузова

Как вы понимаете, при таком типе кузова и работе его подвески последнюю роль в устойчивости и безопасности автомобиля играет то, из чего изготовлена ​​рама автомобиля.Понятно, что приложим больше усилий к слабым местам Кузова, к тому, что он будет жестким и устойчивым, но в этом и вся суть вопроса с подвохом: сколько весит кузов ВАЗ 2101?
Усиливая раму автомобиля, мы увеличиваем его массу, тем самым повышая нагрузку на его конструктивные элементы. Замкнутый круг? Отнюдь, поэтому учат умных людей в институтах такой науке, как конверсия, после осмотра конструкторов инженеры рационально подобрали толщину материалов, их соотношение размеров и сечения. В конечном итоге все эти факторы помогли получить «на выходе» высокопрочную раму ВАЗ 2101.

1	0,7 мм — крышка
2	1,0 мм — брызговики
3	1,0 мм — передняя панель
4	0,9 мм — передняя часть пола
5	0,9 мм — Крыша
6	0,9 мм — пол, спинка
7	0,7 мм — ствол
8	0.7 мм — заднее «оперение»
9	0,7 мм — дверные панели снаружи
10	0,9 мм — пороги
11	0,9 мм — переднее «оперение»

Для уменьшения веса и снижения стоимости детали не несущие нагрузки (крышки багажника и багажника) Изготовлены из более тонкого металла. Толщина стальных листов, из которых являются наиболее важными для прочности кузова элементами, составляет около одного миллиметра, что не меньше (можно сказать даже больше) чем у других, близких по классу, современных автомобилей.

Переднее и заднее «оперение» «Копейки» приварены к кузову, что позволило на равных ввести их в несущую схему автомобиля, что также способствовало уменьшению его массы, которая составляет 955 килограммов.

А вот это его общая масса, узнать сколько весит кузов ВАЗ 2101 поможет расклад:

• 140 кг — масса силового агрегата с навесным оборудованием;
• 26 килограммов — коробка передач;
• 10 кг — карданный вал;
• 52 кг — задний мост;
• 7 килограмм — радиатор;
• 280 килограммов — собственно вес самого кузова ВАЗ 2101.

Как не особо впечатляющая цифра. А если умножить на все выпущенные за все годы (с 1970 по 1988 год) автомобили в количестве 4,85 млн? Согласитесь, здесь каждый Сэкономленный Грамм играет немалую роль!

Но не все так просто. Долговечность кузова не в толщине металлического листа, из которого он сделан, а в зависти от того, насколько производителем на заводе (в нашем случае и самим владельцем) была проведена антикоррозийная защита.

Как правило, после сварочных работ перед покрасочной камерой кузов ВАЗ 2101 подвергался фосфатированию, в ходе которого вся его поверхность подвергалась нанесению химически стойкой фосфатной пленки. Кроме того, результат закрепили нанесенным методом электрофореза слоем грунтовки, что позволило набивным слоем создать равномерное покрытие в самых труднодоступных местах. Дно автомобиля, в свою очередь, было покрыто слоем специальной прочной мастики, которая надежно защитила его от воздействия агрессивной внешней среды.

Все вышеперечисленное, в кузове купе способствовало тому, что ВАЗ 2101 стал популярным не только в свое время, но и уверенно «держит марку» надежных рабочих по сей день.

Кстати, «Копейка» была одной из первых машин знаменитого пилота Формулы-1 Кими Райкконена, отец которого был крайне привязан к нему за его неприхотливость и надежность.

Пассажирский с приводом на заднюю ось, кузов типа седан (четырехдверный). Эта модель является продолжением модельного ряда, который начался с не менее известной «копейки». Предшественником «Шестерки» является автомобиль ВАЗ 2103. Если их сравнить, то можно найти много общего. Первый год жигулевские «шестерки» и «тройки» даже выпускались на заводе АвтоВАЗа в одно и то же время.

Но в 1977 году начинается история, который полностью вытеснил своего предшественника как с конвейера, так и с рынка. Шестерка комплектовалась несколькими типами двигателей: 1,6 л (80 л.с.), 1,5 л (74 л.с.), 1,3 л (64 л.с.). История автомобиля насчитывает три десятилетия, за это время в нем многое изменилось, правда, не все в лучшую сторону.

Главное — остался внешний вид, который как раз и понравился автолюбителям. В конце 2001 года полностью закрылся конвейер на АвтоВАЗе, выпускавшем «шестерку». Его переоборудовали под выпуск более перспективных и современных «десяток». Но закрыть проект ВАЗ 2106 руководство не могло себе позволить, поэтому модель выпускалась на Ил-Авто до 2006 года.

Отличия ВАЗ 2106 от предшественников

Волжский центр стиля автозавода В 1974 году началась разработка нового проекта, который первоначально носил название 21031. Именно отсюда начинается история знаменитого автомобиля ВАЗ 2106, длившаяся 30 лет. Совсем недавно была разработана модификация «копейки», ВАЗ 21011, поэтому решил не фантазировать на тему названия. Среди требований, которые предъявлялись к модели, были следующие:

• уменьшение количества деталей, покрытых хромом;
• улучшение оптики с минимальными изменениями в дизайне.

Внешний вид — классика того времени. Много модного в то время черного пластика в кузове.Б. Антипин разработал конструкцию автомобиля, а В. Степанов спроектировал, которые впоследствии были применены на других моделях. Если сравнивать с «тройкой», то «шестерка» получила следующие изменения во внешности:

• бампера модифицированные;
• колпаков стали другими;
• , обращенный к передней части автомобиля, значительно улучшился;
• — повторители поворотников по бокам;
• решетки для вентиляции в задних стойках;
• и самое главное появилась эмблема завода Жигули.

Интерьер модели также претерпел изменения:

• обивка дверей и подлокотников;
• на передних сиденьях подголовники регулируются в вертикальной плоскости;
В органах управления возникло
• тревог;
• на правой руке находится переключатель, позволяющий управлять омывателем лобового стекла;
• подсветка приборной панели регулируется по яркости с помощью специального реостата;
• Индикатор, информирующий об уровне тормозной жидкости в бачке.

Классический ВАЗ 2106 имел в те годы и комплектацию люкс, которая от простой отличалась наличием радиоприемника, обогревателя заднего стекла и заднего противотуманного фонаря.

Двигатель и трансмиссия

Специально для новой модели был переделан двигатель 2103. На 3 мм увеличился диаметр каждого цилиндра, и это дало увеличение объема почти на 0,3 литра. В итоге рабочий объем стал 1,6 литра. Крутящий момент увеличился на 12 процентов, но 80 л. с. достичь не удалось.от. Все упиралось в конструкцию впускной системы, которую специалисты решили не менять. Поэтому на классическом ВАЗе много взаимозаменяемых узлов, что упрощает ремонт.

История КПП тоже интересна, так как для «шестерки» была разработана коробка, которую чуть позже предстояло установить на внедорожники «Нива». По аналогии с третьей моделью «шестерку» решили выпускать в двух модификациях с меньшей мощностью двигателя. Если провести подробный обзор модели, то можно заметить, что в кузове есть крепления и отверстия под педаль и руль со стороны пассажира.

Модель выпускалась на экспорт в страны с левосторонним движением. Декабрь 1975 года — начало эры «шестерок», именно тогда с конвейера сошла первая тестовая машина. Спустя почти 3 месяца он простоял на потоке, и к концу 1976 года именно ВАЗ 2106 стал трехмиллионным автомобилем. Столько автомобилей «Жигули» было выпущено заводом за их недолгое существование.

История изменений модели 2106 по годам выпуска

За всю историю модели было много изменений. внешний вид и интерьер. Правда, все они очень мелкие. Тем, кто заинтересован в восстановлении автомобиля ВАЗ 2106 до исходного вида, стоит обратить внимание на год выпуска. Только после этого можно восстановить машину. Так, после 1980 года все автомобили стали работать на «озоновых» карбюраторах.

Когда Тройка сошла с конвейера, ВАЗ 2106 начали менять молдинги. Вместо хрома использован пластик, исчезли окантовки на колесных арках, ставшие привычными с задними крыльями.Даже заводской шильдик, изначально имевший привлекательный вишневый фон, резко изменился на черный. Хромированные решетки на вентиляционных отверстиях заменены на пластиковые.

К концу 80-х гг. Автомобиль ВАЗ 2106 уже претерпел массу изменений, можно было купить автомобиль несколько хуже по функциональности, чем выпускавшийся ранее. Вместо фонарей в дверях появились дешевые светоотражатели. Это удобно, но не так красиво.

Задние барабанные тормоза пришли от «пятерки» на ВАЗ 2106, а колеса от колес пропали, как и козырьки между бамперами и кузовом для защиты от грязи. В начале 90-х указатель стояночного тормоза стал гореть постоянно, хотя до этого при выжимании рукоятки включалось реле, заставляющее мигать лампочку.

Автомобиль за свою историю упростил машину и стал дешевле в производстве. Даже молдинги пытались убрать, хотя они были своеобразной особенностью «шестерки». Однако быстро вернулись на место. К концу 90-х автомобиль ВАЗ 2106 сильно преобразился, исчезла большая часть хромированных деталей, так как они были очень дорогими в производстве.

Ремни безопасности стали использовать только инерционные, а руль взяли от более современных модификаций автомобиля ВАЗ 2105. Даже электрические стеклоподъемники могли быть доступны по желанию: с завода они будут установлены. В 2000 году история модели продолжилась на автомобиле ИЖ. Именно в эти последние годы для «шестерки» были упразднены абсолютно все детали из хрома: решетка радиатора и ободки на задних фонарях. Цены на автомобили продолжили свой рост, хотя качество автомобиля заметно ухудшилось.

Размеры моторного отсека ВАЗ 2105. Все автомобили ВАЗ. Размеры и характеристики

Из истории

Модель разработана как замена «копейке» — ВАЗ 2101, начала выпускаться в 1980 году, относится ко «второму поколению» заднеприводных автомобилей ВАЗ. ВАЗ-2105 появился в результате серьезной модернизации ранее выпускавшихся моделей. На базе модели 2105 позже были разработаны седан ВАЗ-2107 и универсал ВАЗ-2104.

ВАЗ-2105 — базовая модель глубоко модернизированного семейства, в которое входят универсал 2104 и седан 2107 класса люкс.

Дизайн модели ВАЗ-2105 практически соответствовал европейской моде начала 1980-х годов. Это позволило модели продаваться в ряде европейских стран еще много лет. Хотя в Европе такие заднеприводные четырехдверные пятиместные седаны уже в 70-х годах стали уступать свои позиции переднеприводным моделям. С момента своего появления (а сейчас и подавно) этот классический седан так и не стал престижным для многих автовладельцев и, соответственно, не стал самым массовым продуктом АвтоВАЗа. Это не мешало ему считаться самой прогрессивной конструкцией вплоть до появления переднеприводных ВАЗов.

Автомобили семейства отличаются угловатыми крыльями, прямоугольными фарами и более функциональными бамперами. В салоне модернизированная панель приборов, в которой появился вольтметр. Система вентиляции отличается от предыдущих наличием дефлекторов прямоугольной формы. Заднее стекло с электрообогревом — стандартное оборудование. Блок предохранителей и реле расположен в моторном отсеке… Комплектуется 4-х и 5-ти ступенчатыми коробками передач. Более того, водительское кресло автомобилей этого семейства сдвинуто назад на 20 мм, что позволяет рослым водителям чувствовать себя более комфортно за рулем.

Базовая машина оснащена двигателем объемом 1300 куб. см с ременным приводом. Модификация 21051 оснащается двигателем 1,2 л, а 21053 – двигателем 1,5 л.

Салон претерпел значительные изменения: новая приборная панель, новые сиденья и обшивка дверей. Салон не очень большой — под стать всем «Жигулям», но новые материалы, подголовники передних сидений и приемлемое рабочее место водителя (сиденье водителя сдвинуто назад, что позволяет рослым водителям удобнее располагаться за рулем) производят лучшее впечатление, чем его предшественник — ВАЗ-2101. Впрочем, как и прежде, нам втроем сзади все равно тесновато. В некоторых автомобилях последних выпусков была изменена проводка в связи с оснащением приборной панелью от модели ВАЗ-2107.

С начала производства ВАЗ 2105 оснащался карбюраторными двигателями рабочим объемом 1,3 литра мощностью 64 л.с. (с ременным приводом распредвала), эти автомобили также комплектовались 69-сильными (по старому ГОСТу) двигателями ВАЗ-21011, которые до 1986 года поставлялись масляными фильтрами типа 2101.Впоследствии их заменили компактные типа 2105. Двигатели постоянно модернизировались. Позже была освоена модификация ВАЗ-21053 с двигателем ВАЗ-2103 мощностью 72 л.с. (по новому ГОСТу). Долгое время выпускалась модификация ВАЗ-21051 с 1,2-литровым двигателем ВАЗ-2101 мощностью 64 л.с. (по старому ГОСТу).

С 1982 по 1984 год вместе со стальными коромыслами распределительных валов 40Х для повышения износостойкости их азотировали вместо закалки ТВЧ, что обеспечивало повышенную коррозионную стойкость, износостойкость и высокую устойчивость к знакопеременным нагрузкам. С 1985 года стали устанавливать распредвалы с белильными кулачками. Эти валы имеют шестигранное кольцо между третьим и четвертым кулачками. С того же года 45-литровые топливные баки для бензина АИ-93 без сливных пробок вместо 39-литровых бензобаков со сливными пробками.

На двигатели до 1985 года устанавливались карбюраторы

Тип 2105 с принудительным экономайзером холостого хода (ЭПХХ), позволяющим снизить уровень выбросов угарного газа (пресловутого СО) при торможении двигателем и снижающим расход топлива.Затем стали устанавливать карбюраторы типа 21051 более простой конструкции, которые до 1987 года оснащались экономостатом. С 1986 года вместо стартера СТ-221 стали устанавливать стартер 35.3708 и дополнительное реле зажигания. Система охлаждения также изменилась. Так, с 1988 года на «пятерки» (неофициальное название ВАЗ-2105 и модификации в шоферской среде) стали устанавливать радиаторы с алюминиевыми сердечниками из двух рядов горизонтальных алюминиевых трубок круглого сечения и охлаждающими пластинами. На седанах, помимо четырехступенчатых коробок передач, с 1985 года устанавливались разработанные на их базе унифицированные пятиступенчатые коробки передач типа ВАЗ-2112, а позднее — типа ВАЗ-21074. Со свертыванием на АВТОВАЗе производства маломощных моделей двигателей 1,2 и 1,3 л, в производстве осталась только самая мощная 1,5-литровая модификация ВАЗ-21053, комплектация которой может существенно отличаться внутренней отделкой (от кожзама на велюр) и др. Следует отметить, что автомобили ВАЗ 21054 выпускаются малыми сериями по специальным заказам ГИБДД, МВД, ФСБ и других спецслужб, которые дополнительно оснащаются вторым бензобаком и второй аккумулятор.

ВАЗ-21057 (Lada Riva) — модель, аналогичная ВАЗ 21053, но с правосторонней рулевой колонкой. Соответственно и расположение педалей управления и вакуумного усилителя тормозов. Изменен алгоритм движения дворников. Они двигаются слева направо, что обусловлено «зеркальным» механизмом привода стеклоочистителей. Это экспортная модификация с правым рулем и 1,5 л. двигатель 1992-1997 годов выпуска для Великобритании

С 2001 года принята новая программа комплектации моделей; для модели ВАЗ 2105 появилось два типа исполнения: «стандарт» и «норма».

В целом заднеприводные «Жигули» второго поколения по-прежнему пользуются устойчивым спросом у неиспорченной отечественной публики, готовой простить многие огрехи сборки и некачественные комплектующие за дешевизну и доступность запчастей. Управляемость «классики» на скользких зимниках также давно ниже мировых требований.

Модификации

ВАЗ-2105 — 1,3 л. углевод Двигатель ВАЗ-2105 с 4-х ступенчатой ​​КПП.

ВАЗ-21050 — 1.3 литра. углевод Двигатель ВАЗ-2105 с 5-ступенчатой ​​КПП.

ВАЗ-21051 — 1,2 л. карбюраторный двигатель ВАЗ-2101 с 4-ступенчатой ​​коробкой передач.

ВАЗ-21053 — 1,5 л. углевод двигатель ВАЗ-2103 или инжекторный ВАЗ-2104 с 5-ст. Контрольно-пропускной пункт.

ВАЗ-21054 — мелкосерийная модификация, выпускаемая для ГИБДД, МВД и ФСБ с дополнительным бензобаком и аккумулятором.

ВАЗ-21055 — 1,5 л. дизель ВАЗ-341 производства Барнаултрансмаш, мелкосерийная модификация для такси.

ВАЗ-21057 (Lada Riva) — экспортный вариант ВАЗ-21053 с правым рулем, выпускался в 1992—1997 годах для Великобритании.

ВАЗ-21058 — экспортный вариант ВАЗ-21050 с правым рулем, выпускавшийся в 1982—1994 годах для Великобритании.

ВАЗ-21059 — 1,3 л. роторный двигатель ВАЗ-4132 мощностью 140 л.с.

Количество ступеней редуктора

Передаточное число главной передачи

Максимальная скорость, км/ч

165/70R13 175/70R13

Обогрев заднего стекла

Исполнения :	Четырехтактный, бензиновый, карбюраторный, четырехцилиндровый			дизель	поворотный
Тип кузова
Количество дверей
Объем багажника, дм 3
Габаритные размеры, мм:
собственный вес, кг
Колесная база, мм
Колея передних колес
Гусеница задних колес
Ведущие колеса
Дорожный просвет до днища
Зазор до балки заднего моста
Зазор до балки передней подвески
Двигатель				341- дизель	ВАЗ 4132
рабочий объем, куб. см см
Макс.мощность, кВт (при об/мин)
Макс. мощность, л. С участием.
Макс. скручивание шахты., Нм (при об/мин)
система снабжения	карбюратор	карбюратор	карбюратор
Передаточные числа коробки передач:
реверс
Разгон до 100 км/ч, с
Расход топлива, л/100 км:
расход топлива при 90 км/ч
расход топлива при 120 км/ч
городской расход топлива
Емкость топливного бака, л
Передние тормоза	диск
Задние тормоза	барабан
Тормозной путь с нагрузкой от 80 км/ч
Привод стояночного тормоза	кабель
Привод сцепления	гидравлический
Передняя подвеска	независимый
Задняя подвеска	пятизвенный
Рулевое управление	червячный ролик
Наименьший радиус поворота
Вес буксируемого штормового прицепа.
Масса буксируемого прицепа без тормозов
Максимальный вес багажника на крышу
Максимальный подъем без разгона
Ресурс до первой кап. ремонт, км
Температура холодного пуска, С
Приборная панель
Охлаждающий вентилятор	механический	механический	механический
	алюминий
Наружные зеркала
Обивка сиденья
Потолок
Обивка двери	унифицированный

* — по мере поступления
** — устанавливается на спецкомплектацию

(02. 09.13 Антон)
Добрый день! Хотел бы отремонтировать автомобиль, в связи с чем хотелось бы узнать, от чего зависит геометрия кузова «пятерки» Жигулей?

Обычно геометрические размеры кузова ВАЗ 2105 используются для внешнего ремонта этого автомобиля. Чаще всего они входят в инструкцию по эксплуатации машины при ее покупке. Они представляют собой специальный контрольный лист для автомобиля «Жигули». Однако если транспортное средство было куплено с пробегом, далеко не пятилетним, то вряд ли стоит рассчитывать на то, что продавец приложит такие бумаги.В этом случае геометрию кузова вашего автомобиля можно узнать, обратившись к специальной базе данных современных стендов для рихтовки и контроля состояния «рамы» автомобилей.

Кроме того, в указанной документации приведены сведения о креплении различных узлов производителем, а также о размерах проемов органов управления и взаимном расположении основных деталей. Приведенные данные постоянно используются соответствующими станциями. Техническое обслуживание… С их помощью можно произвести качественный ремонт рамы ВАЗ 2105 любой сложности. Их значение сложно недооценить, ведь они несут исчерпывающую информацию о конструктивном составе кузова Лады Пятерки. Так, например, невозможно будет починить труднодоступное место на крыле автомобиля, если ничего не знать о типе крепления к другим частям кузова. И это только один из немногих примеров, причем самый упрощенный.

Руководствуясь такой инструкцией по внешней геометрии машины с указанием всех необходимых размеров элементов кузова, можно понять, как выпрямить автомобиль самостоятельно в гаражных условиях… Подробные наглядные диаграммы параметров кузова позволят подобрать оптимальное соотношение количества необходимых материалов для ремонта вмятин и других дефектов поверхностей автомобиля. Инструкция позволит сохранить прежние размеры детали для ее нормального функционирования в дальнейшем.

Кроме того, зная геометрические параметры ВАЗ 2105, вы сможете самостоятельно убедиться в качестве ремонта автомобиля, произведенного автосервисами. Таким образом, любой автолюбитель, имеющий на руках эту документацию, сможет оценить фактическое соответствие между ценой услуг СТО и уровнем их надежности.

Другими словами, повреждения поверхностей Жигулей могут быть совершенно разными. Следовательно, правила выпрямления в отдельных случаях должны быть индивидуальными. Так что в любой ситуации придется снимать даже неповрежденные детали, чтобы обнаружить повреждение скелета. И здесь, так или иначе, пригодится информация о геометрических параметрах модели ВАЗ.

Итак, основные размеры кузова:

• диагональ проемов ветрового стекла — 1375±4мм;
• диагональ проемов задних стекол — 1322±2мм;
• промежутки между полками оконных проемов по оси машины должны быть равны, так для переднего проема он составляет 537±3 мм, а для заднего проема — 509±3 мм;
• разница в размерах по диагонали не должна быть более 2мм.

Второе поколение классики АвтоВАЗа побило рекорды всех своих собратьев по продолжительности производства. Лада 2105 выпускается уже тридцать лет. Это был самый доступный и продаваемый автомобиль на российском рынке… Новый оригинальный вид Автомобиль ВАЗ, соответствующий последним тенденциям дизайнерской мысли того времени, стал самой популярной моделью.

История создания, модификации, годы выпуска

Первая коммерческая партия «пятерок» была выпущена в октябре 1979 года.Несмотря на серьезные изменения во внешнем виде автомобиля, а также некоторых его узлов, по сравнению с предыдущими моделями, кузовная основа была оставлена ​​в первозданном виде. Изменены основные внешние элементы:

• крылья;
• дверей;
• передняя/задняя панели;
• фары/задние фонари;
• передний/задний бампер.

Новая модель имела более стильный интерьер, оригинальный интерьер, новую панель приборов с антибликовым покрытием, обновленные анатомические сиденья и обивку дверей, большие передние окна без дефлекторов, удобный руль. .. Базовая версия ВАЗ 2105 оснащалась собственным карбюраторным двигателем объемом 1,3 литра, оснащенным ременным приводом ГРМ, обладающим более динамическими характеристиками. На первые модели устанавливались маслостойкие зубчатые ремни фирмы Pirelli, а поршни имели выемки под клапаны, чтобы в случае обрыва ремня ГРМ они не сталкивались с поршнями.

Оригинальные «пятерки» с пятиступенчатой ​​коробкой передач хорошо зарекомендовали себя среди автомобилистов, но были сняты с производства из-за ненадежности отечественных приводных ремней… На их место стали устанавливать моторы от ВАЗ 21011. В 1980 году появилась модификация 21051.

В 1981 году была выпущена «пятерка» с двигателем от модели ВАЗ 21053. Затем последовали различные модификации экспортных автомобилей с правым рулем, зеркальным расположением приборов.

Особенности кузова, габариты «пятерки»

Кузов ВАЗ 2105 представляет собой неразъемную несущую конструкцию типа седан. Он устроен таким образом, что при столкновении передней или задней части автомобиля с препятствием сила удара поглощается в результате деформации частей кузова.Это необходимо для сохранения безопасного пространства для водителя и пассажиров. Все детали кузова изготовлены из листовой низкоуглеродистой стали толщиной 0,7 мм методом штамповки, пол и крыша — 0,9 мм, несущие элементы — стойки, лонжероны — 1,5 мм.

С целью снижения шума и усиления защиты от коррозии днище кузова и колесные арки покрыты пластизолем, а скрытые полости — пороги — обработаны антикоррозионным составом типа НГМ-МЛ. Бамперы «пятерки» действительно сделали свое дело.Изготовленные из прочного алюминиевого сплава с резиновым амортизатором, закрепленные на трубчатых элементах, они достойно приняли удар, предохранив корпус от деформации.

Размеры пятой модели:

Все модификации ВАЗ 2105, включая версию «Люкс» 2107 и универсал 2104, имеют одинаковые габариты.

Технические характеристики ВАЗ 2105

Несмотря на сохранившуюся кузовную базу Жигулей первого поколения, «пятерка» стала серьезным прорывом в автомобилестроении, как в дизайне, так и в остальных технических решениях. .. Первое поколение этой линейки оснащено собственным двигателем, который отличается более высокими динамическими характеристиками благодаря зубчато-ременной передаче газораспределительного механизма, модернизированному карбюратору и пятиступенчатой ​​коробке передач. Помимо дизайна, к положительным решениям можно отнести функциональный бампер, а также новую форму диска, обеспечивающую хорошую вентиляцию. тормозная система… Основные технические характеристики базовой модели ВАЗ 2105:

Во избежание недоразумений в терминологии: масса автомобиля является мерой его инерции, а вес, или гравитация, является произведением его массы на ускорение свободного падения.Часто эти понятия подменяются, но масса тела постоянна, а его вес зависит от ускорения свободного падения. Например, вес автомобиля на вершине Эвереста будет меньше, чем у его подножия при том же весе.

С 2004 года на ряд моделей стали устанавливать инжекторные двигатели с электронным управлением устройством, что значительно повысило их привлекательность.

Салон пятой модели отличается от традиционной вазовской классики даже на первый взгляд.Это цельная литая панель, анатомически регулируемые сиденья, новая антибликовая комбинация приборов, новая обшивка дверей и панорамные передние боковые окна без дефлекторов. Они оснащены высокоэффективной системой защиты от запотевания. В целом салон выглядит аскетично, соответствуя бюджетному назначению. Матовое покрытие без хромированных элементов не утомляет глаза при длительной поездке. Важным дополнением для более высоких водителей является возможность сдвига водительского сиденья.

ВАЗ 2105 – одна из самых ярких страниц отечественного автопрома, конструктивное исполнение внешнего вида которого отразило мировые тенденции восьмидесятых годов.Ряд инновационных решений заставил кардинально пересмотреть потенциальные возможности АвтоВАЗа. Выпуск второго поколения автомобилей заложил основу для дальнейшего развития отечественного автомобилестроения.

0 — исходный уровень; 1 — верхнее крепление радиатора; 2 — крепление корпуса рулевого механизма и маятникового рычага; 3 — ось педалей тормоза и сцепления; 4 — центр рулевого механизма; 5 — центр колеса; 6 — крепление амортизаторов задней подвески; 7 — центр заднего технологического отверстия центрального усилителя пола багажника; 8 — заднее крепление глушителя ОГ; 9 — переднее крепление глушителя; 10 — крепление поперечной тяги задней подвески; 11 — ось заднего колеса; 12 — оси болтов крепления верхних продольных тяг задней подвески;

13 — оси болтов крепления нижних продольных тяг к кронштейнам кузова; 14 — крепление кронштейнов нижних продольных тяг; 15 — центр заднего технологического отверстия переднего лонжерона; 16 — центр технологического отверстия переднего лонжерона; 17 — центр колеса; 18 — узлы крепления поперечины передней подвески; 19 — крепление стабилизатора поперечной устойчивости; 20 — нижнее крепление радиатора; 21 — ось автомобиля; 22 — верхнее крепление радиатора; 23 — ось переднего колеса; 24 — задняя подвеска двигателя; 25 — опора крепления карданного вала; 26 — крепление амортизаторов задней подвески

КПП для проверки пола кузова

0 — опорная линия; 1 — пересечение осей болтов крепления переднего стабилизатора поперечной устойчивости с поверхностями лонжеронов; 2 — центр осей нижних болтов корпуса рулевого механизма и кронштейна маятникового рычага; 3 — пересечение центров передних технологических отверстий переднего пола с поверхностями лонжеронов; 4 — пересечение задних технологических отверстий передних лонжеронов пола с поверхностями лонжеронов; 5 — центр осей болтов нижних продольных тяг; 6 — центр осей крепления верхних продольных тяг; 7 — пересечение оси болта крепления поперечной тяги с кронштейном кузова; 8 — пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя;

9 — центр осей передних болтов стабилизатора поперечной устойчивости; у 10 — пересечение центров осей нижних болтов корпуса рулевого управления и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов; 11 — центры передних технологических отверстий передних лонжеронов пола; 12 — центры задних технологических отверстий передних лонжеронов пола; 13 — пересечение осей болтов нижних продольных тяг с наружными поверхностями кронштейнов кузова; 14 — пересечение осей болтов верхних продольных тяг с наружными поверхностями средних лонжеронов; 15 — пересечение оси болта крепления поперечной тяги с кронштейном кузова; 16 — центр заднего технологического отверстия центрального усилителя заднего пола; 17 — продольная ось автомобиля

Установка для ремонта и осмотра кузовов с приспособлением для правки

Справочные линейные размеры проемов ветрового и заднего окон

Значительная часть кузовных работ приходится на автомобили скорой помощи, которые в большинстве случаев требуют проверки геометрии узлов крепления узлов и агрегатов шасси автомобиля.

Для контроля геометрии узлов крепления узлов шасси, показанных на рис. Основные размеры проверки узлов крепления агрегатов и рис. КПП для проверки пола кузова, а также для выполнения комплексного ремонта с одновременным наблюдением, используется установка для ремонта и осмотра кузовов в сочетании с устройствами для правки (см. рис. Установка для ремонта и осмотра кузовов с устройством для правки ).

Выпрямляющее устройство крепится к раме со стороны деформированной части кузова.

Повреждения кузова могут быть самые разные. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для данных повреждений.

Практически во всех случаях повреждений необходимо снять некоторые детали, чтобы обнаружить повреждение, выпрямить и выровнять каркас. В случаях серьезных повреждений снять все легкосъемные детали обивки салона для облегчения измерения, контроля и установки гидравлических или винтовых домкратов для устранения перекосов и прогибов.

Правкой необходимо восстановить первоначальные линейные размеры каркаса кузова.

Диагональные размеры оконных проемов должны быть для ветрового окна (см. рис. Справочные линейные размеры проемов ветрового и заднего окон) 1375 ± 4 мм, для заднего — 1322 4 (1322–2) мм. Расстояния между полками оконных проемов по оси автомобиля должны быть равны соответственно для ветрового окна 537 3 мм, для заднего стекла — 509 3 мм.

Разница диагональных размеров проема ветрового окна, а также проемов заднего стекла, капота, крышки багажника одного кузова не должна превышать 2 мм.

Чаще всего при ремонте рамы необходимо заменить крылья, панели крыши, перед и зад. Методы замены и ремонта этих деталей можно взять за основу при ремонте других деталей рамы. Также необходимо знать расположение сварных швов.

Новый ВАЗ-2107 — система двигателя «Ванкель»

Ing siji wektu, ing anyar Ваз-2107 iki dianggep paling modern kabeh model tau diprodhuksi ing Togliatti. desain njaba ditondoi, определяющий garis elegan, lan ing kabin backrest массивный dhuwur saka kursi ngarep prakteke kendel ing langit-langit.месин Эстерер гаве кесенгсем саруджук, лан интерьер вис нггуга бедхекан. Apa ana titik ing bunder saka kursi jinis pesawat, iku isih ora cetha.

A Sajarah Brief

Нангинг, «Питу» нампа вивитан инг урип, продукти вивит инг таун 1982. Каро савэтара прерывания аньяр Ваз-2107 ики дипродхукси нганти весна сака 2012. Сайки, модель дикумпулаке инг Месир, лан дхевеке исиу. Лелухур сака «Питу» мобил Ваз-2105, канг дипродхукси сака 1979 кангго 2010. Выпуск сака «лиман» ики мандхэг амерга отсутствие дикарепаке.pasar tetep модель Ваз-2107, нангинг мбоко ситик русак пануку амарга масалах сериус инг дезаин двигатель. Крутой двигатель с приводом распределительного вала.

сабук привод

сабук зубчатый ора биса метокаке мбукак инг салах сиджи компонен двигатель частокол сибук. Малах Rentengan Baja Pindho инг Mesin Ваз-2103 Лан Ваз-2106 ора ing pasukan, ngomong апа sabuk digawe saka karet, dikiataken каро katun nityami. Takim, cacat desain ngwava Vaz-2107 anyar инг kategori kendaraan dhuwur dikarepake.Нангин, амарга саидзининг аджининг дири сака мобил модерн айю, «Питу» вис тетеп инг пасар лан дидолинг хитро. Produsen sajujure nyoba kanggo nambah kinerja mobil, ing mobil wiwit netepake mesin Rotary «Wankel» sistem, nanging panuku, sing akeh saka motor mboten umum ora dipercaya lan ora Rush kanggo tuku mobil.

ngekspor ulang

Каро саветара бабаган анйар Ваз-2107 биса касебут палинг няман мбури-драйв седан доместик. Kangge мобиль б / у ngewangi Вонг статус ngeksporing Bagean gedhe сака «Питу» тандха сака «E», Канг Тегесе Месин ику Салах Сиджи Сака пинешти кака.Психологи сака пануку современные пилы амбрук СССР с ора diganti. Akeh Wong pracaya In Mitos Sing Barang Sing Dièkspor Sawise pilihan ати-ати Лан Ора Bisa duwe cacat utawa cacat sembarang. Мангконо, ин ре-кача «Питу», кан ора кая, туку каро минангка Ваз-2107. rega anyar ing mobil kisaran saka 45 kanggo 190 еву руб.

Ваз-2107 дина

Saiki diprodhuksi ing Mesir Модель разбрызгивателя Ваз-21073, двигатель 2103 dilengkapi karo, объем 1,7 литра, капаситас 85 литров.
