Перед началом работы

Снимите коробку передач (см. подраздел 11.1.1.).

Причиной повышенного шума при выключении сцепления может быть износ или поломка подшипника выключения сцепления.

Скачать информацию со страницы

1. Описание автомобиля
1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности
2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание
3. 0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля
4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть
5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление
6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система
7. 0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование
8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов
9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы
10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10. 5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия
11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения
12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

ВАЗ 1111 | Снятие и установка выжимного подшипника

ВАЗ 1111

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 1111 (Ока)

Предупреждение

При установке направляющей втулки выжимного подшипника необходимо использовать новое уплотнительное кольцо.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для доступа к выжимному подшипнику необходимо снять сцепление. 2. Отвинтите болт, крепящий вилку выключения сцепления к оси отжимного рычага. 3. Если еще не отсоединен трос сцепления от коробки передач, снимите пружинную скобу, крепящую резьбовой наконечник троса сцепления к отжимному рычагу. 4. Снимите наконечник троса с отжимного рычага. 5. Снимите выжимной подшипник с направляющей втулки. 6. Извлеките из картера сцепления ось отжимного рычага, при этом ось также должна выйти из вилки выключения сцепления. 7. При наличии извлеките выжимной подшипник из пластикового кольца. 8. Проверьте выжимной подшипник, который должен вращаться легко, равномерно и бесшумно. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки. 9. При наличии дефектов замените выжимной подшипник. 10. При установке нового сцепления выжимной подшипник также необходимо заменить. 11. При необходимости отвинтите три болта и снимите направляющую втулку выжимного подшипника. 12. После снятия направляющей втулки выжимного подшипника можно заменить уплотнительное кольцо входного вала коробки передач. 13. Снимите уплотнительное кольцо, установленное между направляющей втулкой и картером сцепления. 14. Используя отвертки как рычаг, извлеките уплотнительное кольцо из направляющей втулки. 15. Установка производится в последовательности, обратной снятию с учетом следующих моментов. 16. Нанесите тонкий слой смазки на основе дисульфида молибдена на внутреннюю поверхность втулок оси отжимного рычага и внешнюю поверхность направляющей втулки выжимного подшипника. 17. Используя трубчатую оправку соответствующего диаметра, установите новое уплотнительное кольцо в направляющую втулку. 18. Заполните пространство между рабочими кромками уплотнительного кольца литиевой смазкой, затем установите направляющую втулку с новым уплотнительным кольцом. 19. При установке уплотнительного кольца направляющей втулки не используйте смазку. 20. При необходимости замените пластиковые втулки оси отжимного рычага, для чего выбейте их из картера сцепления, используя выколотку и молоток. 21. Установите новые втулки в картер сцепления, при этом блокирующие язычки втулок должны войти в соответствующие пазы в картере сцепления. 22. При наличии установите выжимной подшипник в пластиковое кольцо, затем установите выжимной подшипник вместе с вилкой выключения сцепления на направляющую втулку. 23. Вставьте в картер сцепления ось отжимного рычага и затяните болт крепления вилки выключения сцепления. 24. Установите сцепление. 25. Проверьте и, при необходимости отрегулируйте трос сцепления.

Реклама

Как заменить сцепление на оке не снимая двигатель

Автомобили ВАЗ «Ока» модификаций 1111 и 11113 комплектуются 4-ступенчатыми КПП механического типа. Взаимодействие такой коробки передач с двигателем осуществляется посредством сцепления.

Сцепление — один из узлов трансмиссии и предназначено для краткосрочного отсоединения КПП от мотора, что позволяет ввести-вывести в зацепление шестеренки коробки, то есть – переключить передачи. Дополнительной задачей узла выступает обеспечение «мягкого» начала передачи вращения от мотора на КПП, что необходимо для плавного старта автомобиля с места.

При проектировании ВАЗ «Ока» конструкторы не стали ничего «мудрить» со сцеплением, а использовали проверенное решение. Малолитражка получила фрикционное «сухое» однодисковое сцепление с тросовым приводом. Конструктивно узел полностью копировал сцепление автомобиля ВАЗ-2108, отличительной особенностью являются лишь размеры, на «Ока» у составных компонентов габаритные параметры меньше.

Простая конструкция узла на ВАЗ «Ока» обеспечивает не только значительный срок службы, а и легкость обслуживания. Основной недостаток его – трудоемкая замена сцепления, но обусловлено это конструкцией трансмиссии. Компоненты сцепления установлены между силовым агрегатом и КПП, и чтобы добраться до него, необходим демонтаж коробки с «Ока».

Как заменить сцепление на оке не снимая двигатель

Итак, пришло время. 40 тык км преимущественно по городу. Буксует общем.
Из условий — ключи всяческие, тёплый гараж. Без ямы — но по центру углубление, в которое уложены трубы отопления. В общем ямой это назвать нельзя ни при каких условиях — т.е. приподняв (точнее, поставив колёсами на 15-сантиметровые подставки) получим то, что надо.

Подрамник — труба. Что надо снять-разобрать: правую ступичную гайку откручиваем. Ключа у меня не было (ступичного) — поэтому его заменил. головкой на 30 и болгаркой. Болгаркой отпилил торчащий кусочек гранаты, который мешает накинуть головку на гайку.

Следующее: открутить реактивную тягу коробки. Кулису не трогал — она не мешает ничуть. И там же — зловреднючий болт коробки над внутренней гранатой. Это было самое высадное, ибо подлезть можно только накидным ключом многогранным, и по чуть-чуть откручивать его, лёжа под машиной. В общем занятие ещё то. На прошлой машине я его выкрутил и больше не ставил, но об этом чуть попозже.

Следующая засада — это стартер. Гвоздь бы вбить конструкторам за это. У меня есть специальный «особый» упиленный доработанный ключ чтобы откручивать дальнюю гайку, но заводскую закрутку он не осилил. А головку там не хватает накинуть каких-то полмиллиметра! На болгарке упилил головку с одной стороны, чтобы стронуть гайку и после — открутил уже своим ключиком. После — доработал стартер чтобы больше не маяться — вот так:

Далее — откручиваем все болты коробки — доступ к ним уже свободный. Откручиваем кронштейн опоры от коробки! он гибкий и пожно будет подвинуть. Трос сцепления с вилки — и от коробки. В сторону. Снимаем левое колесо, откручиваем шаровую чтобы стойка могла «подвинуться» левее. И переднюю часть подрамника чтобы он чуть «провис». После этого можно оттаскивать коробку влево, подбивая правый привод. Приподняв коробку над подушкой примерно вот так:

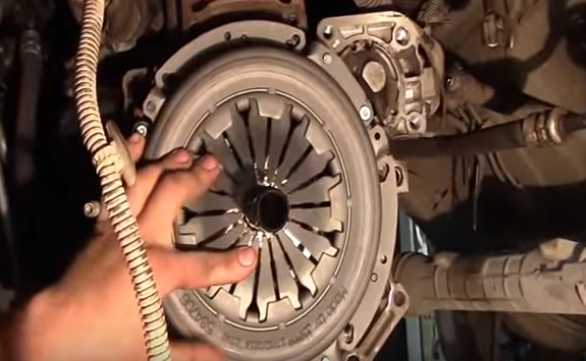

Вот через эту образовавшуюся щель прокручивая маховик снизу откручиваем корзину, откинув её по валу коробки сначала снимаем ведомый, потом корзину, и выжимной.
