Фольксваген Поло — замена тормозных колодок — журнал За рулем

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма. Справиться с этой операцией владельцу автомобиля «Фольксваген Поло седан» поможет наша пошаговая иллюстрированная инструкция.

Регламентом технического обслуживания автомобиля VW Polo седан срок службы колодок тормозных механизмов задних колес не лимитируется, однако производитель рекомендует их замену при проведении ТО при пробеге 45 тыс. км. Колодки также необходимо заменить при замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Снимаем заднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного тормоза до упора — автомобиль должен быть расторможен.


Ключом Torx T-30 отворачиваем винт крепления барабана к ступице колеса.

2276-6-12-04-02

Снимаем барабан.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни колесного цилиндра могут полностью выйти из него.

В случае затруднения при снятии барабана, что может произойти из-за образовавшегося в процессе эксплуатации буртика на рабочей поверхности барабана, тормозные колодки следует свести.

2276-6-12-04-03

Для этого извлекаем из отверстия тормозного щита резиновую заглушку (для наглядности показываем при снятой балке задней подвески).

2276-6-12-04-04

Через отверстие в тормозном щите вставляем шлицевую отвертку.

2276-6-12-04-05

Вращаем отверткой храповик механизма автоматической регулировки зазоров между колодками и барабаном так, чтобы храповик наворачивался на резьбовой наконечник, и длина распорной планки уменьшалась (лезвие отвертки должно при этом перемещаться в отверстии щита сверху вниз).

Очищаем детали тормозного механизма от загрязнений.

2276-6-12-04-06

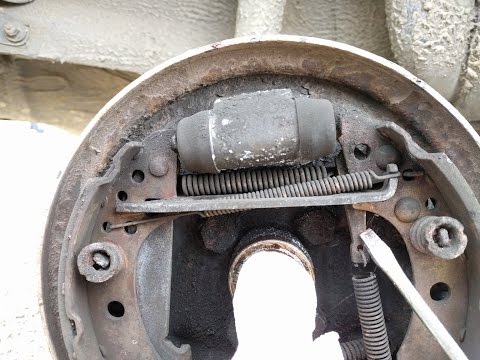

Поддеваем отверткой нижний конец пружины регулировочного рычага.

2276-6-12-04-07

Снимаем пружину регулировочного рычага.

2276-6-12-04-08

Поддеваем отверткой скобу опорной стойки задней колодки.

2276-6-12-04-09

Снимаем скобу опорной стойки задней колодки.

2276-6-12-04-10

После этого вынимаем стойку.

Аналогично снимаем опорную стойку передней колодки.

2276-6-12-04-11

Отверткой отводим нижний конец задней колодки назад и, преодолевая сопротивление нижней стяжной пружины,. .

Отверткой отводим нижний конец задней колодки назад и, преодолевая сопротивление нижней стяжной пружины,..

2276-6-12-04-12

…выводим нижний носок колодки из-за ограничительной пластины упора.

Аналогично выводим нижний носок передней колодки из-за ограничительной пластины упора.

2276-6-12-04-13

Снимаем нижнюю стяжную пружину колодок.

2276-6-12-04-14

Сдвигаем верхние носки колодок с поршней колесного цилиндра и отводим узел от тормозного щита.

2276-6-12-04-15

Снимаем распорную планку с наконечником и регулировочный рычаг механизма автоматической регулировки зазоров.

Снимаем верхнюю стяжную пружину и переднюю тормозную колодку.

2276-6-12-04-17

Удерживая рычаг привода стояночного тормоза задней колодки, тянем пассатижами за наконечник заднего троса стояночного тормоза…

2276-6-12-04-18

…и, отсоединив наконечник троса от рычага привода стояночного троса, снимаем заднюю колодку.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповика и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем колодки и барабан тормозного механизма заднего колеса в обратной последовательности.

Аналогично заменяем тормозные колодки другого заднего колеса.

Чтобы отрегулировать положение колодок, нажимаем педаль тормоза несколько раз и затем многократно поднимаем до упора и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизмов автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

[Как сократить расходы на техническое обслуживание Volkswagen Polo седан] [Техническое обслуживание Volkswagen Polo седан на 15 тыс. км пробега] [Техническое обслуживание Volkswagen Polo седан на 30 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Volkswagen Polo седан] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении технического обслуживания автомобиля]

Замена колодок тормозных механизмов задних колес Volkswagen Polo седан

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма.

Справиться с этой операцией владельцу автомобиля «Фольксваген Поло седан» поможет наша пошаговая иллюстрированная инструкция.

Замена колодок тормозных механизмов задних колес Volkswagen Polo седан

Замена задних тормозных колодок на Фольксваген Поло седан

Вам потребуются: ключ для болтов колес, пассатижи, отвертка с плоским лезвием, медицинский шприц.

1. Ослабьте затяжку болтов крепления левого заднего колеса, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. тут).

6. Придерживая опорную стойку нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота…

7. …снимите чашку, прижимную пружину

8. …и опорную стоику.
9. Аналогично снимите опорную стойку передней колодки.

10. Преодолевая сопротивление нижней стяжной пружины, отожмите отверткой переднюю колодку вперед…

11. …и выведите ее нижний носок из-за ограничительной пластины нижнего упора.

12. Аналогично выведите из-за ограничительной пластины нижний носок задней колодки, ослабив тем самым натяжение нижней стяжной пружины.

13. Снимите нижнюю стяжную пружину, выведя ее отогнутые концы из отверстий в ребрах колодок.

14. Переместив узел колодок вверх и вправо, выведите верхние носки колодок из прорезей упоров поршней рабочего цилиндра и отведите колодки от щита тормоза.

15. Сдвиньте вперед распорную пружину заднего троса привода стояночного тормоза…

16. …отсоедините наконечник троса от разжимного рычага…

17. …и снимите узел колодок.

18. Выведите отогнутый конец верхней стяжной пружины из отверстия в ребре передней колодки…

19. …а ее изогнутый конец из отверстия в ребре задней колодки, затем снимите пружину и заднюю тормозную колодку.

20. Выведите отогнутый конец пружины механизма регулировки зазоров из отверстия в ребре передней колодки…

21. и снимите пружину, извлекая ее второй отогнутый конец из отверстия клина.

22. Отсоедините отогнутый конец оттяжной пружины от отогнутого уса распорной планки…

23. …и снимите пружину

24. Отсоедините от передней колодки распорную планку и клин механизма регулировки зазоров.

25.

Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

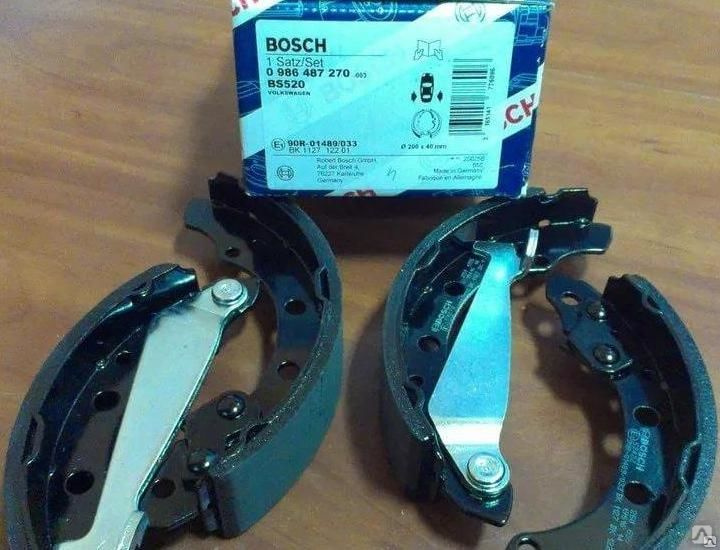

Передняя А и задняя Б колодки заднего тормозного механизма различаются по конструкции. Помимо этого задние тормозные колодки различаются как левые и правые.

26. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
27. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

28. Установите тормозной барабан (см. тут).
29. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 3-5 раз на педаль тормоза.

30. Установите на место колесо. Проверьте легкость его вращения.
31. Аналогично замените тормозные колодки тормозного механизма другого колеса.

32. Отрегулируйте стояночную тормозную систему (см. тут).

Информация актуальна для автомобилей VW Polo седан с бензиновыми двигателями 1.6л. (105л.с.): 2010, 2011, 2012, 2013, 2014, 2015 года выпуска. Для рестайлинг моделей 2016, 2017, 2018 и иных вариантов двигателя инструкция может отличаться.

Как заменить задние тормозные колодки на VW Polo 9N – руководство по замене

Рекомендуемый интервал замены для детали категории Комплект тормозных колодок, дисковый тормоз : 30000 км

Важно!

Эта процедура замены может быть использована для:
VW POLO (9N_) 1.4 BiFuel, Фольксваген ПОЛО (9N_) 1.8 GTI, Фольксваген ПОЛО (9N_) 1.4, Фольксваген ПОЛО (9N_) 1.9 ТДИ, Фольксваген ПОЛО (9Н_) 1.4 FSI, Фольксваген ПОЛО (9N_) 1.

6, VW POLO (9N_) 1.8 GTi Cup Edition, Фольксваген ПОЛО (9N_) 1.4 ТДИ, Фольксваген ПОЛО (9N_) 1.2, Фольксваген ПОЛО (9N_) 1.4 ТДИ, Фольксваген ПОЛО (9N_) 1.2 12В, Фольксваген ПОЛО (9N_) 1.4 16В, Фольксваген ПОЛО (9N_) 1.4 ТДИ, VW POLO (9N_) 1.6 Flex, Фольксваген ПОЛО (9N_) 1.2 12В, Фольксваген ПОЛО (9Н_) 1.9 ТДИ, Фольксваген ПОЛО (9N_) 1.4 16В, Фольксваген ПОЛО (9N_) 1,6 16 В

… Посмотреть больше

Шаги могут незначительно отличаться в зависимости от конструкции автомобиля.

Опубликовано: 06.01.2018

57 тыс. просмотров

Все детали, которые необходимо заменить — Тормозные колодки для POLO (9N_) и другие модели VW

Комплект тормозных колодок, дисковый тормоз

Замена: тормозных колодок – VW Polo 9N. Инструменты, которые могут вам понадобиться:

Проволочная щетка

WD-40 Spray

Тормозной очиститель

Anti-Squeal Paste

Медные смазки

Комбинированный вечер № 13

Комбинированный вечер № 15

Коллек инструмент

Динамометрический ключ

Кронштейн

Противооткатный упор

Купить инструменты

Выполнять замену в следующем порядке:

Шаг 1
Откройте капот. Открутите крышку бачка тормозной жидкости.
Шаг 2
Закрепите колеса клиньями.
Шаг 3
Ослабьте болты крепления колеса. Используйте ударную головку колеса №17.
Шаг 4
Поднимите заднюю часть автомобиля и закрепите на опорах.
Шаг 5
Отвинтите колесные болты.
Внимание! Во избежание травм придерживайте колесо во время откручивания крепежных болтов. VW Polo 9N
Шаг 6
Снимите колесо.
Шаг 7
Очистите крепления тормозного суппорта. Используйте проволочную щетку. Используйте спрей WD-40.

Шаг 8
Открутите крепление тормозного суппорта. Используйте комбинированный ключ №13. Используйте комбинированный ключ №15.
Шаг 9
Расправьте тормозные колодки. Используйте лом.
Шаг 10
Снимите тормозной суппорт.
Привязать суппорт к подвеске или к кузову проволокой, не отсоединяя от тормозного шланга, для предотвращения разгерметизации тормозной системы. Следить за тем, чтобы тормозной суппорт не болтался на тормозном шланге. Не нажимать на педаль тормоза после снятия тормозного суппорта. В результате поршень может выпасть из тормозного цилиндра, а также произойти утечка тормозной жидкости и разгерметизация системы. Проверьте кронштейн тормозного суппорта, направляющие штифты и пыльники тормозного суппорта. Очистите их. Замените, если необходимо.
Шаг 11
Снимите тормозные колодки.

Измерьте толщину тормозного диска. При достижении предельного износа деталь подлежит замене.
Шаг 12
Очистите кронштейн тормозного суппорта от грязи и пыли. Используйте проволочную щетку. Используйте очиститель тормозов.
Замена: тормозные колодки – VW Polo 9N. После нанесения спрея подождите несколько минут.
Шаг 13
Обработайте поршень тормозного суппорта. Используйте очиститель тормозов.
После нанесения спрея подождите несколько минут.
Шаг 14
Запрессовать поршень тормозного суппорта. Используйте инструмент для откручивания тормозного суппорта.
Шаг 15
Обработайте тормозные колодки в месте контакта их поверхности с кронштейном тормозного суппорта. Используйте антискрипную пасту.
Перед установкой колодок убедитесь, что поверхность диска чистая.
Шаг 16
Установите новые тормозные колодки.

Убедитесь, что колодки установлены накладками к диску.
Шаг 17
Установите тормозной суппорт и закрепите его. Используйте комбинированный ключ №13. Используйте комбинированный ключ №15. Используйте динамометрический ключ. Затяните его с моментом 35 Нм.
Шаг 18
Обработайте поверхность, где тормозной диск соприкасается с ободом колеса. Используйте медную смазку.
Шаг 19
Очистите поверхность тормозного диска. Используйте очиститель тормозов.
После нанесения спрея подождите несколько минут.
Шаг 20
Установите колесо.
Внимание! Во избежание травм придерживайте колесо во время закручивания крепежных болтов на автомобиле. VW Polo 9N
Шаг 21
Вверните колесные болты. Используйте ударную головку колеса №17.
Шаг 22
Опустите автомобиль и, работая в перекрестном порядке, затяните колесные болты. Используйте ударную головку колеса №17. Используйте динамометрический ключ. Затяните его моментом 120 Нм.
Шаг 23
Снимите домкраты и клинья.
Проверить уровень тормозной жидкости в расширительном бачке и при необходимости долить.
Шаг 24
Затяните крышку бачка с тормозной жидкостью.
Не запуская двигатель, несколько раз нажмите на педаль тормоза, пока не почувствуете значительное сопротивление.
Шаг 25
Закройте капот.
Плавное торможение первые 150-200 км после замены тормозных колодок. Избегайте ненужного и резкого торможения до полной остановки.
