Зарядное устройство импульсное для автомобильного аккумулятора своими руками: схема ЗУ для АКБ » Авто центр ру

Разряд аккумуляторной батареи — это довольно распространенная проблема, с которой сталкиваются многие наши соотечественники. Для восстановления работоспособности АКБ ее необходимо зарядить, для этой цели в продаже можно найти множество видов зарядных приборов. Из каких элементов состоит зарядное устройство импульсное для автомобильного аккумулятора и как его соорудить своими руками — подробнее об этом читайте ниже.

[ Скрыть]

Характеристика прибора

Приборы для зарядки аккумулятора могут быть трансформаторными либо импульсными. Первые сегодня практически неактуальны из-за их больших размеров и веса, а также недостатков, соответственно, востребованность импульсных ЗУ для АКБ только растет.

Устройство и принцип работы

Предназначение такого прибора заключается в восстановлении заряда батареи.

Устройство девайса следующее:

трансформаторный импульсный механизм;
выпрямительный узел;
стабилизатор;
устройства индикации заряда;
управляющий модуль, осуществляющий контроль за работой ЗУ.

ИЗУ для автомобильной АКБ от производителя BOSCH

Если вы сравните импульсное зарядное устройство с трансформаторным, то увидите, что все компоненты, которые входят в состав первого, значительно меньше по размерам и весу. Именно поэтому приборы такого типа получили популярность среди соотечественников, тем более, что их вполне можно соорудить в домашних условиях.

Если говорить о принципе действия, то непосредственно сам процесс заряда может осуществляться:

напряжением постоянным током;
напряжением с неизменными параметрами;
еще один способ — комбинированный.

Наиболее оптимальным, а также правильным с точки зрения теории является второй вариант, поскольку именно он позволяет полностью контролировать процесс заряда. В том случае, если вы планируете добиться максимального уровня заряда, в ходе процесса также следует учитывать и значение разряда аккумулятора. Метод постоянного тока — не самый лучший способ, поскольку в данном случае речь идет о быстром процессе заряда. При таком напряжении через пластины батареи проходит высокий ток, в результате чего есть вероятность разрушения пластин АКБ. А это, в свою очередь, приведет к ее неработоспособности, ведь восстановить пластины не получится (автор видео — канал deonich tex).

Что касается последнего способа — комбинированного, то он считается одним из самых щадящих для конструкции аккумулятора. В данном случае через батарею в первую очередь проходит постоянный ток, который впоследствии меняется на переменный, когда батарея будет практически заряжена. После этого ток постепенно снижается, его значение уменьшается почти до нуля, что способствует стабилизации напряжения в целом. По утверждению многих электриков, этот вариант дает возможность если не предотвратить, то как минимуму снизить вероятность выкипания раствора электролита в банках батареи. Соответственно, это способствует и предотвращению возможности выделения газов.

Особенности подбора оборудования

Есть несколько особенностей подбора девайса:

Во-первых, большинство наших соотечественников при покупке рассчитывают на то, что зарядный прибор при необходимости сможет восстановить работоспособность полностью севшего аккумулятора. Несмотря на то, то импульсное зарядное устройство — это довольно технологичный прибор, не факт, что оно сможет выполнить эту функцию. Покупая девайс в магазине, обязательно нужно уточнить, сможет ли ЗУ справиться с задачей восстановления полностью разряженной батареи.
Во-вторых, необходимо учитывать значение максимального тока, который будет проходит через аккумуляторную батарею во время зарядки. Здесь же необходимо брать во внимание и уровень напряжения, с которым будет осуществляться зарядка АКБ. Покупая импульсное зарядное устройство, желательно, чтобы прибор имел функцию автоматического отключения либо поддержки, она будет активироваться в том случае, когда АКБ зарядится (автор видеообзора импульсной зарядки — канал Oops of ZikValera).

Советы по эксплуатации

Используя зарядные приборы для аккумуляторов автомобилей, необходимо руководствоваться элементарными правилами эксплуатации.

Для начала нужно запомнить, что при использовании ЗУ важно соблюдать последовательность действий:

Сначала АКБ извлекается из авто.
Затем проверяется состояние батареи — внешний вид, корпус, при необходимости очищаются клеммы.
Затем выкручиваются пробки банок батареи, если нужно, уровень электролита в банках восполняется путем добавления в систему дистиллированной воды.
После этого к клеммам АКБ покдлючаются щупы зарядного прибора с соблюдением полярности.
И только после этого ЗУ включается в бытовую сеть.

При выставлении настроек ЗУ нужно также учитывать такие моменты:

Значение силы тока — этот параметр можно отрегулировать, чтобы сделать это, следует учесть, насколько АКБ разряжена. Если уровень разряда составляет всего 25%, то при включении прибора значение силы тока может увеличиться.
Напряжение. В процессе заряда значение напряжения должно быть не выше 14.4 В, в противном случае это может отразиться на работе автоаккумулятора в дальнейшем.
Время, на протяжении которого батарея должна заряжаться. Практически все современные ЗУ оснащаются дисплеями, а также световыми индикаторами, по которым можно определить степень заряда устройства. Если же индикаторы отсутствуют, то вычислить время зарядки можно с помощью значения тока. Если вы заметили, что на протяжении 2 часов сила тока остается на одном уровне, это может сказать о том, что АКБ полностью зарядилась.

Заряжать аккумулятор больше суток нельзя, поскольку это приведет к выкипанию раствора электролита в банках. А это, в свою очередь, может стать причиной замыкания на пластинах.

Инструкция по изготовлению импульсного ЗУ своими руками

Простая схема для изготовления импульсной зарядки

Сделать ЗУ для автоаккумуляторов можно в домашних условиях, рассмотрим процесс изготовления девайса со схемой IR2153. В этой схеме нет двух конденсаторных элементов, подключенных к средней точке, вместо них устанавливается электролит. По этой схеме можно изготовить девайс, который изначально рассчитан на невысокую мощность, но если вы хотите получить более мощное ЗУ, то можете немного изменить схему, добавив в нее мощные компоненты.

Схема импульсного зарядного устройства подразумевает использование ключей 8N50, которые оснащаются защитным корпусом. Также вам потребуются и диодные мосты, их не обязательно покупать в магазине, можно взять со старого БП компьютера. Если у вас нет возможности достать такие диоды, то в принципе, мост можно сделать из выпрямительных диодных элементов, потребуется четыре штуки.
Не менее важным этапом является обустройство цепи питания, для реализации вам понадобится резисторный элемент для гашения тока, наиболее оптимальным вариантом будет резистор на 18 кОм. За резисторным компонентом устанавливается выпрямитель, который монтируется на диоде. В данном случае питание от бытовой сети будет передаваться на плату, это нам подходит. На самом питании нужно будет установить электролит, а его также надо будет соединить с конденсаторным элементом — можно использовать керамическое устройство или пленочное. Конденсатор в обязательном порядке нужно добавить в схему, поскольку это позволит максимально сгладить возможные помехи в работе ЗУ.
Трансформаторный узел можно взять из старого компьютерного БП, важно убедиться в том, что он рабочий. Устройства, которые ставятся в блоки питания, оптимально подходят для изготовления ЗУ, так как они выдают хороший ток на выходе. Диодные элементы трансформатора должны быть в любом случае импульсными, так как обычные детали будут не в состоянии работать в условиях высокой частоты.
Что касается фильтрующего элемента, то его использование не является обязательным, но все же добавить фильтр можно. Также в схему можно добавить термистор на 5 Ом и установить его перед фильтром, это позволит добиться максимального снижения помех. К слову, термистор также можно демонтировать из компьютерного БП.
Не забудьте установить и электролитический конденсаторный компонент, при его выборе необходимо руководствоваться соотношением 1 Вт — 1 мкФ (автор видео о пошаговом изготовлении ЗУ — канал Паяльник TV).

На первый взгляд эта схема может показаться достаточно сложной, но в целом в ее реализации нет ничего сложного. Если вы все сделаете правильно и учтете все моменты и рекомендации, то процесс изготовления не вызовет сложностей, даже если вы никогда ранее не сталкивались с такой задачей.

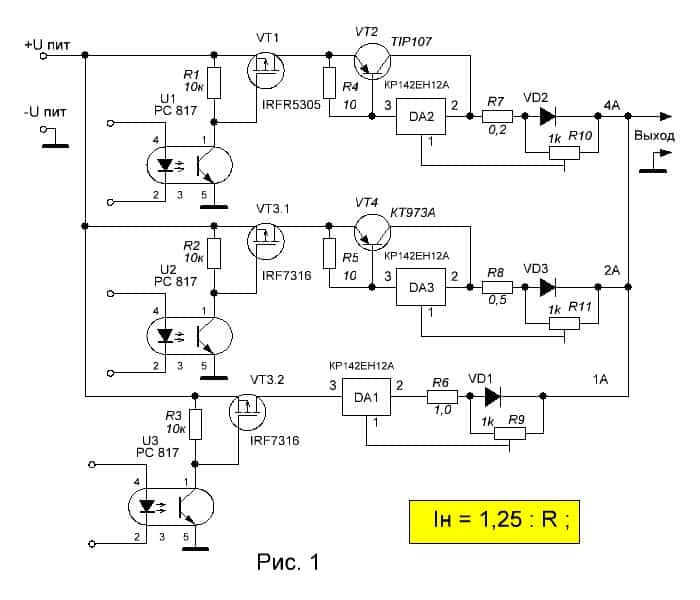

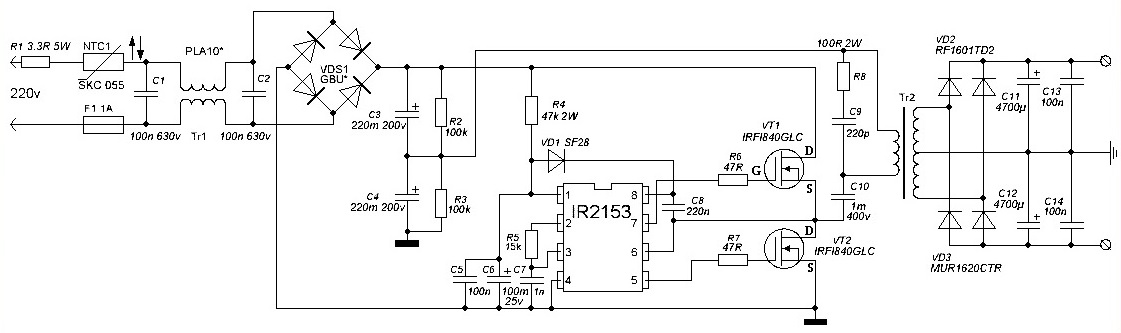

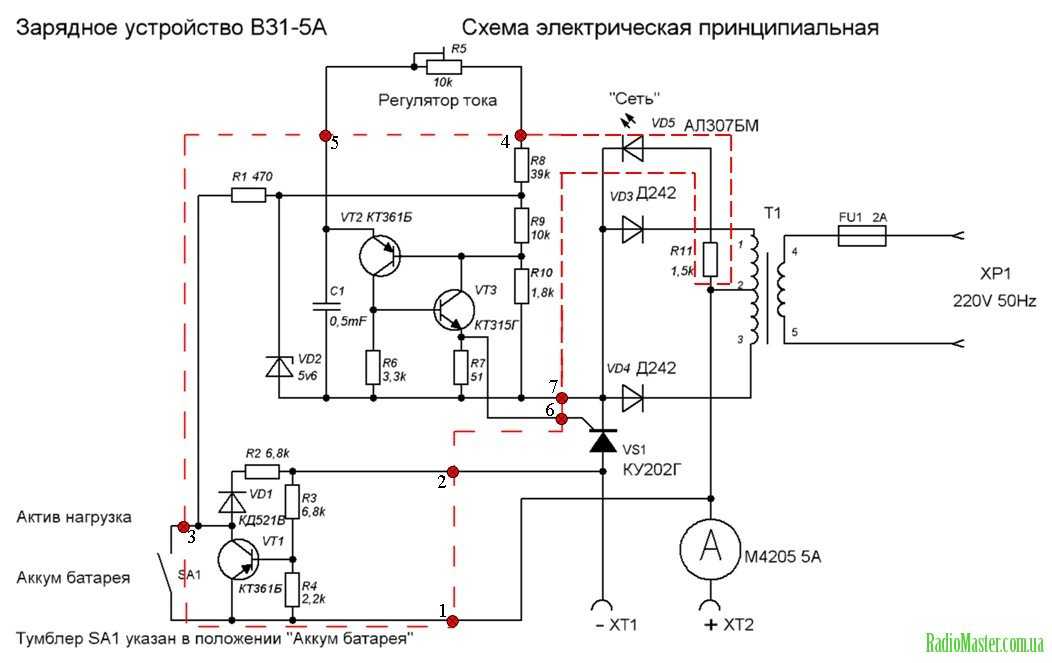

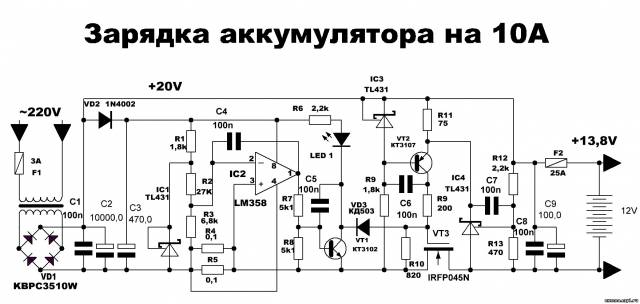

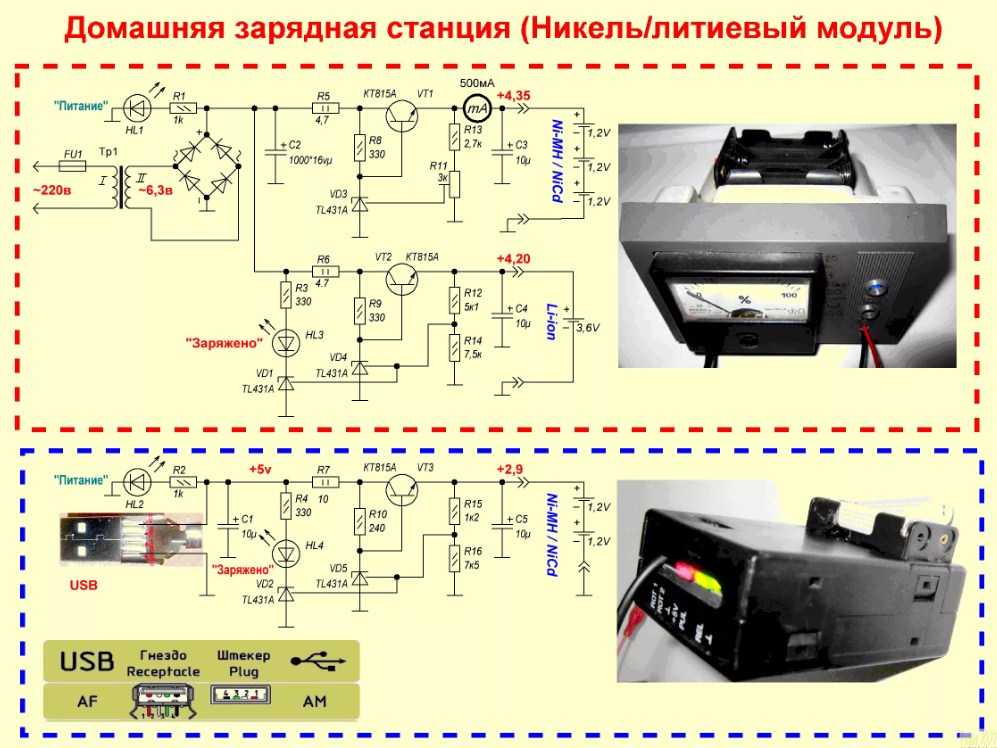

Фотогалерея «Схемы для изготовления ЗУ»

Ниже представлены более сложные схемы для изготовления зарядных устройств. Если вы владеете навыками, то можете использовать эти схемы.

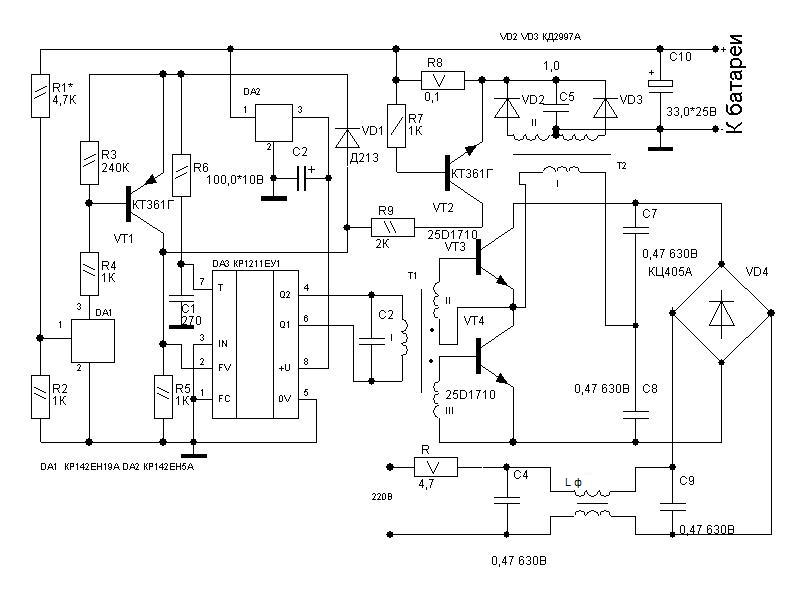

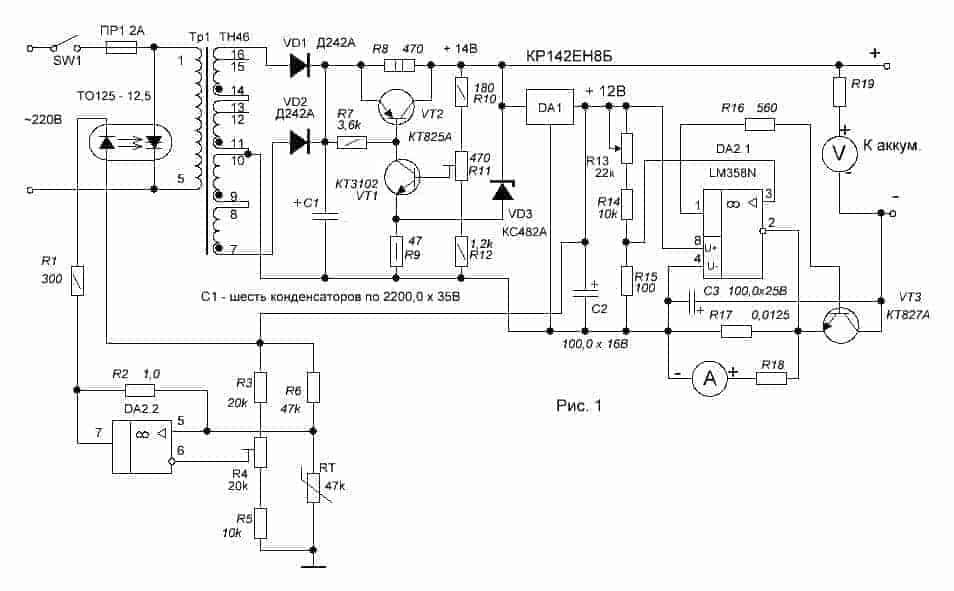

1. Более сложная схема для импульсного ЗУ

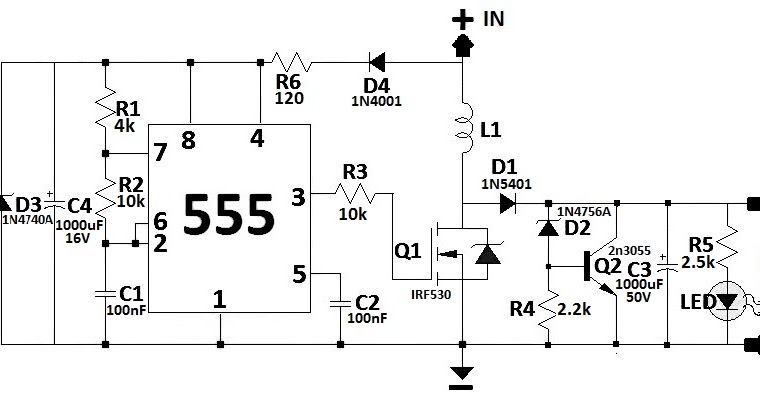

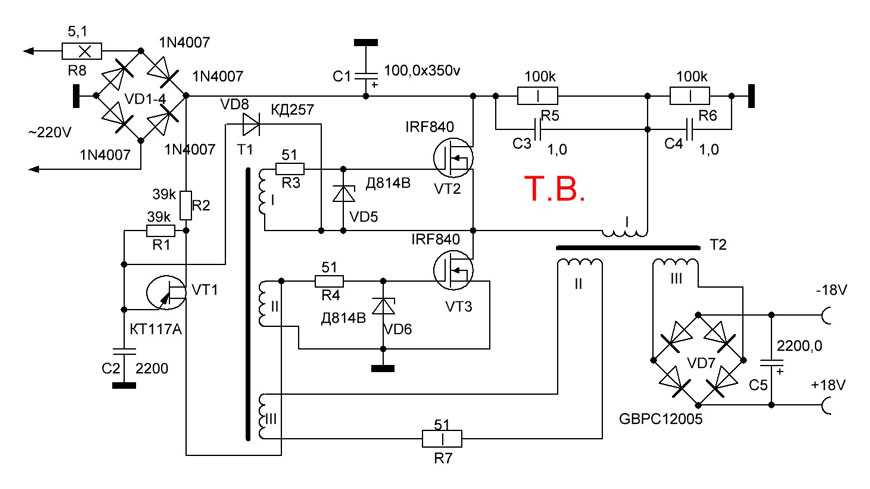

2. Схема мощного импульсного прибора

Видео «Простая инструкция по изготовлению импульсного ЗУ своими руками»

В ролике ниже представлена простая и наглядная инструкция по изготовлению импульсного ЗУ в домашних условиях с описанием схемы и всех основных рабочих моментов (автор видео — канал Blaze Electronics).

Собираем сами импульсную зарядку для аккумулятора автомобиля

Опубликовано: 06.03.2017

Сегодняшняя наша статья посвящена теме самодельная импульсная зарядка для АКБ автомобиля. Большинство автовладельцев пользуются в своей практике зарядными устройствами для аккумулятора автомобиля. Но иногда в силу разных причин возникает необходимость собрать такое зарядное устройство для аккумулятора автомобиля своими руками, причины разные

Нет финансовой возможности купить
Далеко расположен населённый пункт от места продажи таких устройств
Требуется необычное зарядное устройство с функциями которых нет в магазинных зарядках, либо есть, но по очень дорогой цене

В общем, причины могут быть разные. А вот как сделать такое устройство для зарядки аккумуляторной батареи мы и поговорим ниже.

Скажем сразу, что собрать самодельное именно импульсное зарядное устройство без базовых знаний схемотехнике не получится, так как попросту будет не понятно, о чем идет речь. Но, тем не менее, мы опишем все же такую схему сборки, которая будет изобиловать техническими терминами.

Что такое зарядное устройство — электронный прибор предназначенный для заряда различных электрических аккумуляторов и аккумуляторных батарей от энергии подающейся из внешнего источника, как правило от розетки или сети переменного тока, зачастую переменный ток преобразовывается в таком приборе в постоянный с необходимым выходным значением в Вольтах, Амперах и общей Мощности зарядного тока.

Итак, чтобы собрать импульсное пуско зарядное устройство для автомобиля своими руками на хендай санта фе или другой автомобиль, точнее просто зарядное в нашем случае, проще всего будет не собирать его с ноля, а приобрести уже готовый импульсный трансформатор Ватт на 100-150, благо их сейчас продаётся предостаточно и на выходе они уже имеют 10-12 вольт. Нам, по сути, останется добавить регулировку заряда и защиты от коротких замыканий, но мы пойдем ещё более простым и дешёвым путем сделаем импульсную зарядку для аккумулятора из лампы экономки.

По сути, переделка такой лампы в импульсный блок питания или зарядку для аккумулятора состоит только в добавлении узла диодного моста и сглаживающего конденсатора.

Берем к примеру, эконом лампу помощнее ватт так на 120-130
Открываем лампу и от отсоединяем от корпуса плату-микросхему
Тут мы видим большой дроссель как на фото ниже
Его нужно отпаять от платы
Теперь из старого компьютерного блока питания вытаскиваем трансформатор
На плате лампы вы видите маленькое ферритовые кольцо с намотанными на него проводками
Он состоит их трех обмоток и две из них являются основными задающими
Третий провод, который содержит лишь один виток является обмоткой обратной связи по току
Подключаем трансформатор из блока питания компьютера к плате лампы как на фото ниже, для этого один из выводов сетевой обмотки трансформатора подключается к выводу обратной связи по току на плате лампы
Второй вывод подключаем к точке соединения двух конденсаторов полумоста

Вот собственно и вся переделка, если использовать такое устройство для зарядки АКБ, то лучше выпрямительные диоды поставить серии КД 213, а все транзисторы посадить на радиаторы, так как может быть довольно сильный их нагрев.

Как можно видеть простому обывателю импульсное зарядное устройство для машины собрать своими руками будет практически нереально, так как в процессе придется все нравно что-то дорабатывать, например, ограничивать силу тока и напряжения и тд. Так что если вы не обладаете соответствующими знаниями и практикой в этой области, то проще будет либо заказать такую импульсную зарядку для аккумулятора у знающих людей, либо приобрести магазинный вариант.

Потому как эксперименты со своим рабочим аккумулятором могут привести к его полному выходу их строя. А стоит он совсем не дешево. Ну а так как скорее всего из вышеописанного вы ничегошеньки не поняли то лучше посмотрите видео как это делается в реальности на практике

Как вам статья?

BU-807: Как восстановить батареи на основе никеля

В 1970-е и 1980-е годы, когда производилась никель-кадмиевая промышленность, в бедах аккумуляторов обвиняли «память». Сегодня слово «память» все еще используется для рекламы новых батарей как «без памяти». Память происходит от «циклической памяти», что означает, что никель-кадмиевая батарея может помнить, сколько энергии было потреблено при предыдущих разрядах, и будет отдавать такое же количество при повторных разрядах. Если требовалось больше, напряжение резко падало, как будто в знак протеста против навязанной сверхурочной работы.

Память возникает при перезарядке NiCd аккумулятора. Эффект можно обратить вспять с помощью импульсной зарядки, но более эффективно применять полный цикл разрядки. На рис. 1 показаны анод из обычного NiCd, сформированная память и восстановленный анод.

Новый никель-кадмиевый элемент. Анод (отрицательный электрод) в свежем состоянии. Шестиугольные кристаллы гидроксида кадмия имеют поперечное сечение около 1 микрона, что обеспечивает большую площадь контакта с электролитом для достижения максимальной производительности.

Клетка с кристаллическим образованием. Кристаллы
выросли до 50-100 микрон в поперечном сечении, скрывая большие части активного материала от электролита. Зазубренные края и острые углы могут пробить сепаратор, что приведет к повышенному саморазряду или короткому замыканию.

Ячейка восстановлена. После импульсного заряда кристаллы уменьшаются до 3–5 микрон: почти 100% восстановление. Упражнения или восстановление необходимы, если только импульсная зарядка не эффективна.

Рис. 1. Формирование кристаллов на никель-кадмиевом элементе
Формирование кристаллов происходит в течение нескольких месяцев, если батарея перезаряжена и не обслуживается периодическими глубокими разрядами.

Современная никель-кадмиевая батарея больше не имеет циклической памяти, но страдает от кристаллического образования . Активный кадмиевый материал наносится на отрицательную пластину, и со временем образуется кристаллическое образование, которое уменьшает площадь поверхности и снижает производительность батареи. На поздних стадиях острые края образующихся кристаллов могут проникнуть в сепаратор, вызывая сильный саморазряд, который может привести к короткому замыканию.

При появлении в начале 1990-х никель-металлогидрид (NiMH) превозносился как не имеющий памяти, но это утверждение верно лишь частично. NiMH подвержен памяти, но в меньшей степени, чем NiCd. В то время как у NiMH есть только никелевая пластина, о которой нужно беспокоиться, у NiCd также есть отрицательный электрод из кадмия, склонный к памяти. Это простое объяснение того, почему NiMH менее восприимчив к памяти, чем NiCd.

Кристаллообразование происходит, если аккумулятор на основе никеля оставить в зарядном устройстве на несколько дней или неоднократно перезаряжать без периодической полной разрядки. Поскольку большинство применений подпадает под этот пользовательский шаблон, NiCd требует периодического разряда до 1 вольта на элемент для продления срока службы. Цикл разрядки/зарядки в рамках технического обслуживания, известный как упражнение , следует выполнять каждые 1–3 месяца. Избегайте чрезмерных физических нагрузок, так как это приводит к ненужному износу батареи.

Если регулярные физические упражнения не выполняются в течение 6 месяцев или дольше, кристаллы врастают и полного восстановления с разрядом до 1 вольта на клетку может быть уже недостаточно. Восстановление часто возможно путем применения вторичного разряда, называемого восстановлением . Восстановление — это медленный разряд, который разряжает батарею примерно до 0,4 В на элемент и ниже.

Испытания, проведенные армией США, показывают, что NiCd элемент необходимо разряжать как минимум до 0,6 В, чтобы эффективно разрушить более устойчивые кристаллические образования. Во время этого корректирующего разряда ток должен поддерживаться на низком уровне, чтобы свести к минимуму реверсирование элементов, поскольку NiCd допускает лишь небольшое реверсирование элементов (см. BU-501: Основные сведения о разрядке) . На рис. 2 показано напряжение батареи во время разряда до 1 В/мин. элемент с последующим вторичным разрядом до 0,4 В/элемент.

Рис. 2: Циклы проверки и восстановления анализатора батарей ^[1]
Восстановление восстанавливает никель-кадмиевые батареи с трудноизвлекаемой памятью. Восстановление — это медленный глубокий разряд до 0,4 В/ячейка.

Recondition наиболее эффективен для омоложения аккумуляторов, которые не подвергались нагрузкам. Анализаторы батарей автоматически применяют цикл восстановления, если заданная пользователем целевая емкость не может быть достигнута только при разрядке до 1 В на элемент. Хотя маломощные аккумуляторы часто можно полностью восстановить, высокий саморазряд делает некоторые старые аккумуляторы непригодными для обслуживания.

Большинство корабельных аккумуляторов в больших самолетах изготовлены из NiCd. Напоминая стартерную батарею большого размера в автомобиле, эти батареи обслуживаются путем полной разрядки и удержания каждой ячейки при нулевом напряжении в течение 24 часов перед перезарядкой. Затем каждый элемент проверяется на правильное напряжение и проверяется емкость с полным циклом разрядки/зарядки перед их повторной установкой в самолет. Авиационные батареи соблюдают строгие графики технического обслуживания.

Краткая информация

У вас есть выбор, как продлить срок службы батареи. Каждая аккумуляторная система имеет уникальные потребности в отношении зарядки, глубины разрядки и нагрузки, которые следует учитывать. Следующие две статьи резюмируют, что нравится и что не нравится батареям.

BU-415: Как заряжать и когда заряжать?
BU-706: Резюме Do’s’s and Onts

Ссылки

^[1] Предоставлены Cadex

в портативном мире

. незаменимое новое 4-е издание « Аккумуляторы в портативном мире — Справочник по перезаряжаемым батареям для не инженеров », которое доступно для заказа через Amazon.com.

Основы работы с батареями — Руководство по батареям

Если вы проводили какие-либо исследования о том, как работают батареи или на что следует обращать внимание при выборе лучшей высокопроизводительной батареи, вы, вероятно, запутались в информации, часть которой противоречива.

В BatteryStuff мы стремимся немного прояснить ситуацию.

Скорее всего, вы слышали термин KISS (Keep It Simple, Stupid). Я попытаюсь объяснить, как работают свинцово-кислотные аккумуляторы и для чего они нужны, не забивая вас кучей ненужных технических данных. Я обнаружил, что данные об аккумуляторах несколько различаются от производителя к производителю, поэтому я сделаю все возможное, чтобы свести эти данные к минимуму. Это означает, что я могу немного обобщать, оставаясь верным цели.

Свинцово-кислотная батарея используется в коммерческих целях уже более 100 лет. Тот же химический принцип, который используется для хранения энергии, в основном такой же, как и наши прадеды.

Аккумулятор как копилка. Если вы продолжите вынимать и ничего не возвращать, у вас ничего не останется. Современные требования к мощности аккумуляторной батареи автомобиля или спортивного автомобиля огромны, учитывая все стандартные электрические устройства, которые должны быть снабжены питанием.

Вся эта электроника требует надежного источника питания, а плохое состояние батареи может привести к отказу дорогостоящих электронных компонентов.

Знаете ли вы, что в электрической системе среднего автомобиля 11 фунтов проводов? Посмотрите на RV и лодки со всеми электрическими устройствами, которые требуют питания. Не так давно в трейлерах или домах на колесах была только одна 12-вольтовая домашняя батарея. Сегодня автомобили для отдыха используют свои аккумуляторы для жилых автофургонов для питания инверторов мощностью до 4000 Вт.

Средний срок службы батареи сократился по мере увеличения потребности в энергии. Срок службы зависит от использования и глубины разряда — обычно от 6 до 48 месяцев — однако только 30% всех батарей фактически достигают 48-месячной отметки. Если вы не можете обслуживать аккумулятор с помощью зарядного устройства, вы можете продлить срок службы аккумулятора, подключив его к солнечному зарядному устройству в нерабочие месяцы.

Если вы поймете основы, у вас будет меньше проблем с аккумулятором, а производительность, надежность и долговечность аккумулятора возрастут. Я предлагаю вам прочитать весь учебник; тем не менее, я проиндексировал всю информацию для удобства.

Немного об основах

Свинцово-кислотная батарея состоит из пластин, свинца и оксида свинца (для изменения плотности, твердости, пористости и т. д. используются различные другие элементы), с 35% серной кислоты и 65% воды. решение. Этот раствор называется электролитом, который вызывает химическую реакцию, в результате которой образуются электроны. Когда вы проверяете батарею ареометром, вы измеряете количество серной кислоты в электролите. Если ваши показания низкие, это означает, что химия, которая создает электроны, отсутствует. Так куда делась сера? Он опирается на пластины аккумулятора, так что когда вы перезаряжаете аккумулятор, сера возвращается в электролит.

Безопасность
: глубокий цикл по сравнению с запуском
Влажная ячейка, гелевая ячейка и абсорбирующий стеклянный мат (AGM)
Литий-ионный и LiFePO4
CCA, CA, AH и RC; что это такое?
Обслуживание батареи
Проверка батареи
Выбор и покупка новой батареи
Срок службы батареи и производительность
Зарядка аккумулятора
Аккумулятор
Аккумулятор нельзя

Безопасность

Вы должны думать о безопасности, когда работаете с аккумуляторами. Снимите все украшения. (В конце концов, вам не захочется расплавить ремешок для часов, пока вы его носите!) Газообразный водород, выделяемый батареями при зарядке, очень взрывоопасен. Мы видели несколько случаев, когда батареи взрывались и заливали все серной кислотой. Это было неинтересно, и было бы неплохо использовать защитные очки, висящие на стене. Черт возьми, вы могли бы даже разбить свой диско-наряд. Серная кислота не действует на полиэстер, но все, что содержит хлопок, съедается. Если вы не чувствуете необходимости заявить о себе в моде, просто носите бросовую одежду — в конце концов, полиэстер все еще не в моде.

При выполнении электромонтажных работ на транспортных средствах лучше всего отсоединить кабель заземления. Просто помните, что вы имеете дело с едкой кислотой, взрывоопасными газами и сотнями ампер электрического тока.

Типы аккумуляторов: глубокий цикл по сравнению с пусковым

В основном существует два типа свинцово-кислотных аккумуляторов (вместе с тремя подкатегориями). Два основных типа: пусковой (пусковой) и глубокий цикл (морской / тележка для гольфа). Стартерная батарея (СЛИ пусковые огни зажигания) предназначен для обеспечения быстрых всплесков энергии (например, для запуска двигателей) и поэтому имеет большее количество пластин. Пластины тоньше и имеют несколько иной состав материала.

Что такое аккумулятор глубокого разряда? Батарея глубокого цикла имеет меньшую мгновенную энергию, но большую долгосрочную подачу энергии. Батареи глубокого разряда имеют более толстые пластины и могут выдерживать большое количество циклов разрядки. Пусковые батареи не следует использовать для приложений с глубоким циклом, потому что более тонкие пластины более склонны к деформации и точечной коррозии при разряде. Так называемая 9.Батарея двойного назначения 0005 — это компромисс между двумя типами батарей, хотя лучше, если это возможно, указать более конкретные параметры.

Типы свинцово-кислотных аккумуляторов: жидкостные, гелевые и AGM

Гелевые элементы и AGM — это специальные батареи, которые обычно стоят в два раза дороже, чем жидкие элементы премиум-класса . Однако они очень хорошо хранятся и не так легко сульфатируются или разлагаются, как влажные ячейки. Хотя это и не невозможно, при использовании этих батарей существует небольшая вероятность взрыва газообразного водорода или коррозии; это самые безопасные свинцово-кислотные батареи, которые вы можете использовать. Для гелевых элементов и некоторых аккумуляторов AGM может потребоваться особая скорость зарядки. Если вам нужна лучшая и наиболее универсальная батарея, вам следует обратить внимание на тип батареи AGM. Аккумуляторы AGM отлично подходят для таких приложений, как морские, RV, солнечные, аудио, силовые виды спорта и резервное питание, и это лишь некоторые из них.

Если вы не используете свое оборудование ежедневно, аккумуляторы AGM будут удерживать заряд лучше, чем аккумуляторы других типов. Если вы должны полагаться на первоклассную производительность батареи, потратьте дополнительные деньги. Гелевые аккумуляторы все еще продаются, но в большинстве приложений их заменяют аккумуляторы AGM.

Существует распространенная путаница в отношении аккумуляторов AGM, поскольку разные производители называют их по-разному. Некоторые из наиболее распространенных названий: «герметичный регулируемый клапан», «сухие элементы», «непроливаемые» и «свинцово-кислотные батареи с клапанным регулированием». В большинстве случаев аккумуляторы AGM обеспечивают больший срок службы и больший срок службы, чем аккумуляторы с жидкостными элементами.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ. Люди часто используют термин «гелевая ячейка» в качестве общего термина, когда речь идет о герметичных, необслуживаемых батареях, так же, как кто-то использует бумажную салфетку, когда речь идет о тканях для лица. В результате мы получаем множество запросов на сменные гелевые аккумуляторы или зарядные устройства для гелевых аккумуляторов, хотя на самом деле аккумулятор представляет собой AGM. По этой причине мы всегда рекомендуем проверять тип батареи при покупке замены или поиске зарядного устройства для обслуживания батареи.

Влажная камера

Влажная камера бывает двух видов: ремонтопригодная и необслуживаемая. Оба заполнены электролитом и в основном одинаковы. Я предпочитаю тот, в который можно добавить воды и проверить удельный вес электролита с помощью ареометра. Кроме того, исправный тип, как правило, служит немного дольше, поскольку вы можете добавить дистиллированную воду, когда происходит испарение, и обработать батарею ингибитором, таким как Battery Equalizer, для предотвращения сульфатации. Напротив, с необслуживаемым, вы не можете выполнять ни одну из функций обслуживания.

AGM

Конструкция мата из абсорбированного стекла позволяет суспендировать жидкий электролит в мате из стекловолокна. Это покрытие окружает активный материал пластины и теоретически повышает эффективность как разрядки, так и перезарядки. AGM обычно производятся для приложений, которые включают высокопроизводительный запуск двигателя, силовое спортивное оборудование, глубокий цикл, солнечную батарею и аккумуляторную батарею. Более крупные аккумуляторы Deep Cycle AGM, которые мы продаем, обычно имеют большой срок службы, если их перезарядить до того, как скорость разряда упадет ниже 50%. Когда аккумуляторы AGM с глубоким циклом разряжаются не менее чем на 60%, срок службы обычно увеличивается на 300 и более циклов.

Аккумуляторы для мотоциклов Scorpion, которые мы предлагаем, соответствуют или превосходят спецификации аккумуляторов OEM. Мы также предлагаем аккумуляторы под брендом Motocross для тех, кто лояльно относится к OEM-аккумуляторам, поскольку они являются аккумуляторами вторичного рынка Yuasa.

GEL

Аккумулятор с гелевыми ячейками похож на аккумулятор AGM тем, что считается герметичным, но электролит не является влажной жидкостью. Электролит в гелевой ячейке имеет добавку кремнезема, которая заставляет его схватываться или затвердевать. В большинстве случаев напряжение перезарядки гелевой батареи обычно ниже, чем у стандартной батареи с жидким электролитом или батареи AGM, за исключением тех, которые производятся MK Battery, где их 12-вольтовые батареи могут принимать до 14,6 вольт. Большинство гелевых батарей можно заряжать только до 14,2 вольт на 12-вольтовую батарею, и они, вероятно, являются наиболее чувствительными батареями с точки зрения неблагоприятных реакций на зарядку перенапряжением. Гелевые аккумуляторы лучше всего использовать при ОЧЕНЬ ГЛУБОКОМ цикле и могут прослужить немного дольше в условиях жаркой погоды или при чрезмерном разряде аккумулятора. Если для гелевых аккумуляторов используется неправильное зарядное устройство, гарантирована низкая производительность и преждевременный выход из строя.

Типы литиевых батарей: литий-ионная или LiFePO4

Новым премиальным аккумулятором на рынке является литиевая батарея, которую часто называют литий-ионной батареей или батареей LiFePO4. В большинстве случаев это одна и та же батарея, поскольку литий-ионная является родительской категорией батареи LiFePO4, поэтому некоторые производители используют родительский термин вместо конкретного термина.

Литиевые батареи глубокого разряда обычно обеспечивают в 3 раза больший срок службы по сравнению со свинцово-кислотными батареями. Большинство из них рассчитаны на длительный срок службы более 10 лет. Литиевые также обеспечивают снижение веса на 60% по сравнению со свинцово-кислотными батареями.

Для сравнения, наша лучшая свинцово-кислотная батарея — это батарея Lifeline AGM, которая обеспечивает около 1000+ циклов при 50-процентной глубине разряда. Литиевая батарея BSLBatt, которую мы носим, предлагает более 2000 циклов при глубине разряда 50% и до 8500 циклов при глубине разряда 30%. Они были рассчитаны на срок службы от 15 до 18 лет, в то время как срок службы Lifeline оценивается примерно в шесть лет.

В этой статье литиевая тема рассматривается с точки зрения аккумуляторов глубокого разряда. Если вы ищете пусковой аккумулятор, мы предлагаем множество вариантов для мотоциклов, квадроциклов и различных других спортивных приложений. Вы можете узнать больше о литиевых батареях для приложений PowerSport в нашем Руководстве покупателя литиевых батарей.

CCA, CA, AH и RC Объяснение

Все эти термины широко используются производителями аккумуляторов. Загляните под капот, и вы, скорее всего, увидите аккумулятор с одним или несколькими из этих терминов. Первые два в приведенном ниже списке — условия запуска, а вторые два — условия емкости. Давайте сломаем их!

CCA

Ток при холодном пуске – показатель количества ампер, которое батарея может выдавать при температуре 0°F в течение 30 секунд, при этом напряжение не должно опускаться ниже 7,2 В. Таким образом, аккумулятор с высоким значением CCA особенно важен для пусковых аккумуляторов и в холодную погоду. Это измерение не особенно важно для аккумуляторов с глубоким циклом, хотя это наиболее широко известное измерение аккумуляторов.

CA

Пусковой ток измеряется при 32°F. Этот рейтинг также называют морскими пусковыми усилителями (MCA) . Усилители горячего пуска (HCA) редко используются, но измеряются при 80 ° F.

RC

Резервная емкость — очень важная характеристика аккумулятора. Это количество минут, в течение которых полностью заряженная батарея при температуре 80°F будет разряжаться под нагрузкой 25 ампер, пока напряжение батареи не упадет ниже 10,5 вольт.

Ач

Ампер/час — это показатель, обычно используемый для аккумуляторов глубокого разряда, и это номинальная емкость. Стандартный рейтинг основан на том, сколько ампер вы можете вытянуть из аккумулятора за 20-часовой период. Для батареи с номиналом 100 Ач это означает, что вы можете потреблять от батареи в течение 20 часов, и в общей сложности она обеспечит 100 ампер-часов. Это соответствует примерно 5 ампер в час (5 х 20 = 100). Однако очень важно знать, что общее время разрядки и приложенной нагрузки не является линейной зависимостью. По мере увеличения нагрузки ваша реализованная мощность уменьшается. Это означает, что если вы разрядите ту же батарею емкостью 100 Ач нагрузкой 100 ампер, это не даст вам одного часа работы. Наоборот, воспринимаемая емкость батареи будет равна 64 ампер-часам.

Техническое обслуживание батареи

Правильное техническое обслуживание батареи имеет важное значение для максимального срока службы. Регулярно обращайте внимание на следующие пункты:

Аккумулятор следует очищать с помощью пищевой соды и водного раствора; пару столовых ложек на литр воды.
Кабельные соединения необходимо очистить и затянуть, так как проблемы с аккумулятором часто возникают из-за грязных и ослабленных соединений.
В исправном аккумуляторе необходимо проверить уровень жидкости. Используйте только воду без минералов; дистиллированная лучше всего, так как все примеси были удалены, и не осталось ничего, что могло бы загрязнить ваши клетки.
Не переполняйте элементы батареи, особенно в теплую погоду, поскольку естественное расширение жидкости в жаркую погоду может вытеснить излишки электролитов из батареи.
Чтобы предотвратить коррозию кабелей на батареях верхней стойки, нанесите на основание стойки небольшой шарик силиконового герметика и поместите на него войлочную шайбу батареи.
Покройте шайбу высокотемпературной смазкой или вазелином (вазелином), затем поместите кабель на стойку и затяните. Смажьте открытый конец троса смазкой. Газы от батареи, конденсирующиеся на металлических деталях, вызывают наибольшую коррозию.

Проверка батареи

Это можно сделать несколькими способами. Наиболее точным методом является измерение удельного веса и напряжения батареи. Для измерения удельного веса купите термокомпенсирующий ареометр. Для измерения напряжения используйте цифровой вольтметр постоянного тока. Качественный нагрузочный тестер может быть хорошей покупкой, если вам нужно проверить герметичные батареи.

Для любого из этих способов необходимо сначала полностью зарядить аккумулятор, а затем снять поверхностный заряд. Мы рекомендуем оставить батарею на несколько часов, чтобы снять поверхностный заряд (я предпочитаю не менее 12 часов). Оставив батарею сидеть, вы получите наиболее точный результат того, как батарея будет работать в обычном режиме.

Однако, если вам нужно быстрее снять поверхностный заряд, можно разрядить аккумулятор за несколько минут. Для батарей глубокого цикла вы можете просто включить устройство, которое использует батарею, на несколько минут. Для запуска аккумуляторов также может работать простое включение фары с помощью дальнего света. После снятия поверхностного заряда можно приступать к испытаниям.

Состояние заряда	Удельный вес	Напряжение
		12 В	6В
100%	1,265	12,7	6,3
75%	1,225	12,4	6,2
50%	1,190	12,2	6.1
25%	1,155	12,0	6,0
Выписан	1,120	11,9	6,0

Нагрузочное тестирование — это еще один способ тестирования аккумулятора. Нагрузочный тестер снимает ток с аккумулятора так же, как запуск двигателя. Некоторые производители аккумуляторов маркируют свои аккумуляторы нагрузкой усилителя для тестирования. Это число обычно составляет половину рейтинга CCA. Например, батарея 500 CCA будет нагружать тест током 250 ампер в течение 15 секунд. Тем не менее, большинство нагрузочных тестеров либо позволят вам ввести CCA, либо, в случае аналогового тестера, они покажут вам график, на котором должна тестироваться батарея.

Нагрузочный тест следует проводить только тогда, когда аккумулятор почти или полностью заряжен. Если у вас нет или вы хотите купить нагрузочный тестер, просто зарядите аккумулятор, подождите 12 часов, а затем отнесите его в автомобильный магазин для тестирования. Не несите разряженную батарею в автосервис для проверки, так как тест покажет только то, что вы уже знаете.

Результаты тестирования должны быть следующими:

Показания ареометра не должны различаться более чем на 0,05 между ячейками.
Цифровые вольтметры должны показывать напряжение, как показано в этом документе. Напряжение герметичных аккумуляторов AGM и гелевых элементов (полностью заряженных) будет немного выше в диапазоне от 12,8 до 12,9. Если у вас есть показания напряжения в диапазоне 10,5 вольт на заряженной батарее, это обычно указывает на короткое замыкание элемента.
Если у вас необслуживаемый жидкостный элемент, единственными способами проверки являются вольтметр и испытание под нагрузкой. Любой из необслуживаемых аккумуляторов со встроенным ареометром (черное/зеленое окно) сообщит вам о состоянии 1 элемента из 6. Вы можете получить хорошие показания по 1 элементу, но иметь проблемы с другими элементами в аккумуляторе.

Если у вас есть сомнения по поводу тестирования батареи, позвоните производителю батареи. Многие аккумуляторы, продаваемые сегодня, имеют бесплатный номер телефона, по которому можно позвонить за помощью.

Выбор и покупка новой батареи

При покупке новой батареи я предлагаю вам приобрести батарею с максимально возможной резервной емкостью или номиналом Ач. Конечно, следует учитывать физический размер и тип терминала. Вы можете рассмотреть вариант с гелевым элементом или абсорбирующим стеклянным матом (AGM), а не с влажным элементом, если приложение находится в более суровых условиях или батарея не будет регулярно проходить техническое обслуживание и зарядку. Аккумуляторы AGM и Gel обычно имеют более низкую скорость саморазряда, поэтому они могут работать дольше, если не обслуживаются.

Убедитесь, что вы приобрели правильный тип батареи для работы, которую она должна выполнять. Помните, что аккумуляторы для запуска двигателя и аккумуляторы глубокого цикла отличаются друг от друга. Свежесть новой батареи очень важна. Чем дольше батарея сидит, тем более разрушительной может быть сульфатация на пластинах. На большинстве аккумуляторов есть код даты изготовления. Хотя код даты не всегда очевиден, многие производители или дилеры указывают месяц буквой, например, буква «А» означает январь. Затем за буквой следует число, такое как «4», соответствующее 2021 году. C4 говорит нам, что батарея была произведена в марте 2021 года. Помните, чем свежее, тем лучше. Буква «И» не используется, потому что ее можно спутать с цифрой 1.

Гарантии на батареи

Как и в случае с большинством других гарантий, производители батарей часто предпочитают их. Предположим, вы покупаете батарею с 60-месячной гарантией, которой хватает на 41 месяц. Гарантия пропорциональна, поэтому, беря месяцы использования из общей розничной цены аккумулятора, вы в конечном итоге платите примерно столько же, как если бы вы купили аккумулятор по распродажной цене. Это радует производителя.

Что меня радует, так это превышение гарантии. На момент написания этой статьи у нас в настоящее время есть аккумуляторы для мотоциклов и квадроциклов Scorpion и Motocross, на которые распространяется гарантия замены. Для аккумуляторов глубокого разряда линейка аккумуляторов MK и универсальных аккумуляторов в настоящее время подлежит замене в течение 1 года, а некоторые из наших высококлассных производителей предлагают более высокие условия гарантии в зависимости от установленных приложений.

Срок службы и производительность батареи

Средний срок службы батареи сократился по мере увеличения потребности в энергии. Чаще всего я слышу две фразы: «моя батарея не заряжается», и «моя батарея не держит заряд». Только 30% продаваемых сегодня аккумуляторов достигают 48-месячной отметки. На самом деле 80% всех отказов аккумуляторов связано с накоплением сульфатации. Это накопление происходит, когда молекулы серы в электролите (аккумуляторной кислоте) настолько сильно разряжаются, что начинают покрывать свинцовые пластины аккумулятора. Вскоре пластины покрываются таким покрытием, что батарея умирает. Причины сульфатации многочисленны:

Аккумуляторы слишком долго сидят между зарядками. У аккумуляторов есть два состояния: они либо заряжаются, либо саморазряжаются.
Аккумулятор хранится без какой-либо энергии. Даже если вы отключите аккумулятор, он все равно будет саморазряжаться.
«Глубокий цикл» пусковой аккумулятор. Помните, что эти аккумуляторы не выдерживают глубокого разряда.
Не завершен цикл зарядки. Недостаточная зарядка батареи приведет к тому, что сульфатация, возникшая во время разрядки, затвердеет. Когда это происходит, уменьшается площадь свинцовых пластин для химической реакции, что снижает емкость батареи.
Нагрев выше 100°F увеличивает внутренний разряд. По мере повышения температуры увеличивается и внутренний разряд. Новая полностью заряженная батарея, оставленная 24 часа в сутки при температуре 110 ° F в течение 30 дней, скорее всего, не запустит двигатель.
Низкий уровень электролита. Пластины аккумулятора, подвергшиеся воздействию воздуха, немедленно сульфатируются.
Неверные уровни и настройки зарядки. Большинство дешевых зарядных устройств могут принести больше вреда, чем пользы. См. раздел о зарядке аккумулятора.
Холодная погода также плохо сказывается на аккумуляторе. Химия не дает такого же количества энергии, как теплая батарея. Также сильно разряженный аккумулятор может замерзнуть в минусовую погоду. Мы рекомендуем гелевые аккумуляторы MK Battery для низких температур, так как некоторые из их аккумуляторов рассчитаны на температуру до -76°F.
Паразитный слив — это нагрузка на аккумулятор при выключенном ключе. В зависимости от паразитной нагрузки батареи разряжались от нескольких дней до нескольких месяцев. Мы рекомендуем протестировать паразитную нагрузку, чтобы вы знали, чего ожидать.

Увеличение срока службы

Существуют способы значительно увеличить срок службы и производительность батареи. Все продукты, которые мы продаем, нацелены на повышение производительности и времени автономной работы.

Пример: Допустим, у вас есть «игрушки», такие как квадроцикл, классический автомобиль, старинный автомобиль, лодка, Харлей и т. д. Скорее всего, вы не используете эти игрушки 365 дней в году, как свою машину. Многие из этих игрушек сезонные, поэтому их хранят. Что происходит с батареями? Большинство аккумуляторов, которые поставляют энергию для питания наших игрушек, работают только 2 сезона. Вы должны следить за тем, чтобы эти батареи не сульфатировались, или покупать новые. Мы продаем продукты для предотвращения и устранения накопления серы в аккумуляторах. Продукты BatteryMINDer — это запатентованные электронные устройства, которые реверсируют и предотвращают сульфатацию. Кроме того, Battery Equaliser, химическая добавка к аккумуляторам, доказала свою эффективность в увеличении срока службы и производительности аккумуляторов. Другие устройства, такие как солнечные зарядные устройства, являются отличным вариантом для обслуживания аккумуляторов.

Паразитарная дренажная система

Большинство транспортных средств оснащены часами, компьютерами управления двигателем, системами сигнализации и т. д. В случае лодки у вас может быть автоматический трюмный насос, радио, GPS и т. д. Все эти устройства могут работать без двигателя. бег. У вас могут быть паразитные нагрузки, вызванные коротким замыканием в электрической системе. Если у вас всегда возникают проблемы с разряженной батареей, скорее всего, паразитный разряд является чрезмерным. Постоянно разряженная или разряженная батарея, вызванная чрезмерной паразитной утечкой энергии, значительно сокращает срок службы батареи. Если у вас возникла эта проблема, проверьте PriorityStart! аккумуляторные переключатели, чтобы предотвратить разряд батарей до того, как они произойдут. Этот специальный компьютерный переключатель отключит пусковую батарею вашего двигателя до того, как будет исчерпана вся пусковая энергия. Эта технология предотвратит глубокую разрядку вашей стартовой батареи.

Зарядка аккумулятора

Помните, что для надлежащего обслуживания аккумулятора необходимо немедленно возвращать израсходованную энергию. Если вы этого не сделаете, батарея сульфатируется, что повлияет на производительность и долговечность. Генератор – это зарядное устройство для аккумулятора. Работает хорошо, если батарея не сильно разряжена. Генератор имеет тенденцию перезаряжать батареи, которые очень разряжены, и перезаряд может повредить батареи. Фактически, батарея для запуска двигателя в среднем имеет только около 10 глубоких циклов при подзарядке от генератора. Аккумуляторы любят заряжаться определенным образом, особенно когда они сильно разряжены. Этот тип зарядки называется 3-ступенчатой регулируемой зарядкой. Обратите внимание, что только специальные интеллектуальные зарядные устройства с использованием компьютерных технологий могут выполнять трехэтапную зарядку. Вы не найдете эти типы зарядных устройств в магазинах запчастей или крупных магазинах.

Первым этапом является массовая зарядка , при которой до 80% энергоемкости аккумулятора заменяется зарядным устройством при максимальном напряжении и силе тока зарядного устройства.
Когда напряжение батареи достигает 14,4 В, начинается этап абсорбционного заряда . Здесь напряжение поддерживается на постоянном уровне 14,4 В, а ток (ампер) снижается до тех пор, пока аккумулятор не будет заряжен на 98%.
Далее идет поплавок Шаг . Это регулируемое напряжение не более 13,4 вольта и обычно менее 1 ампера тока. Это со временем доведет аккумулятор до 100% заряда или близко к этому. Плавающий заряд не будет кипятить или нагревать аккумуляторы, но будет поддерживать аккумуляторы в 100% готовности и предотвратит циклы при длительном бездействии. Примечание. Для некоторых гелевых элементов и аккумуляторов AGM могут потребоваться специальные настройки или зарядные устройства.

Аккумулятор Dos

Думайте о безопасности прежде всего.
Прочитайте все руководство.
Регулярно проводите осмотр и техническое обслуживание, особенно в жаркую погоду.
Заряжайте батареи сразу после разрядки.
Купите батарею RC с максимальной резервной емкостью или Ач-ампер-час, которая подойдет для вашей конфигурации.

Аккумулятор Запрещено

Не забывайте о безопасности прежде всего.
Не добавляйте новый электролит (кислоту).
Не используйте для зарядки аккумуляторов нерегулируемые зарядные устройства с высокой выходной мощностью.
Не помещайте свое оборудование и игрушки в хранилище без какого-либо устройства для поддержания заряда аккумулятора.
Не отсоединяйте кабели аккумуляторной батареи при работающем двигателе (ваша аккумуляторная батарея действует как фильтр).
Не откладывайте подзарядку аккумуляторов.
Не добавляйте водопроводную воду, так как она может содержать минералы, загрязняющие электролит.
Не разряжайте аккумулятор глубже, чем это необходимо.
Не позволяйте аккумулятору нагреваться на ощупь и бурно кипеть во время зарядки.
Не смешивайте размеры и типы батарей.

Хотя это был подробный обзор типов батарей и способов их обслуживания, всегда есть чему поучиться.
