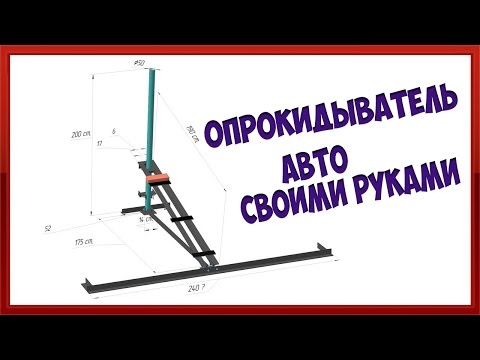

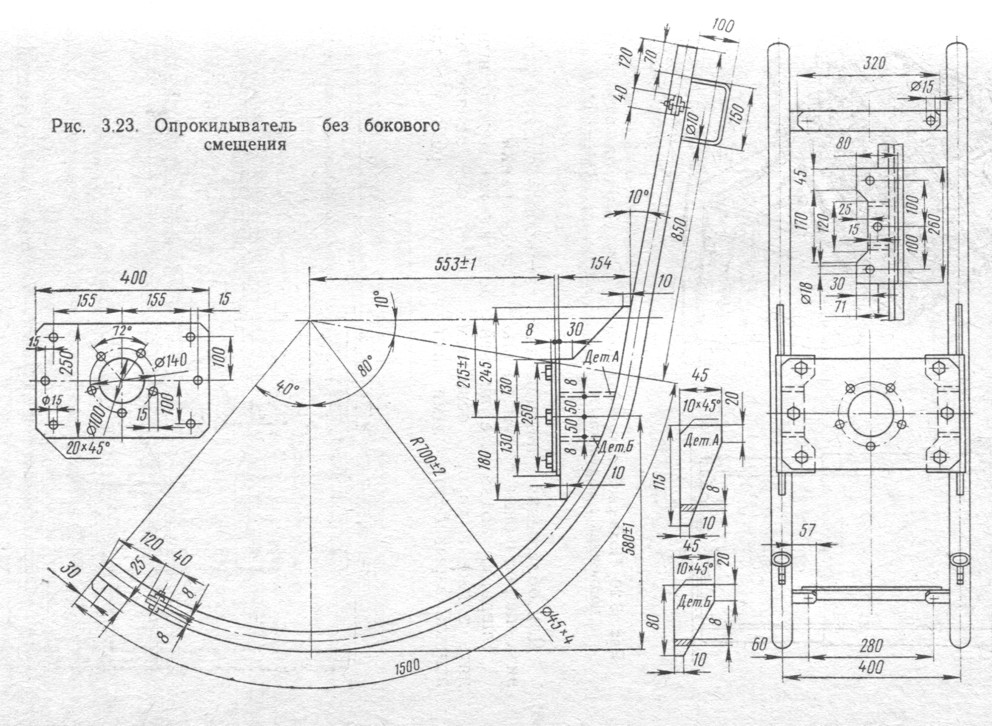

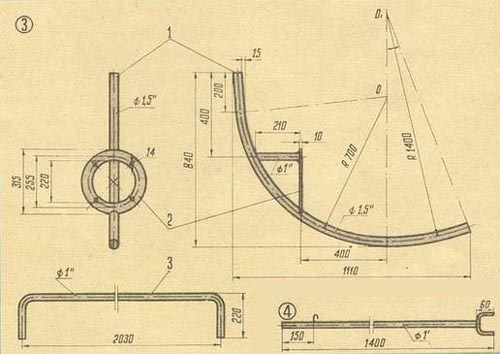

Как сделать опрокидыватель для авто

Поделитесь закладкой с друзьями:

  • Башмак
  • Задняя балка
  • Площадка
  • Задний узел
  • Стойка
  • Передний узел соединения
  • Верхняя балка
  • Пальцы
  • Нижняя балка

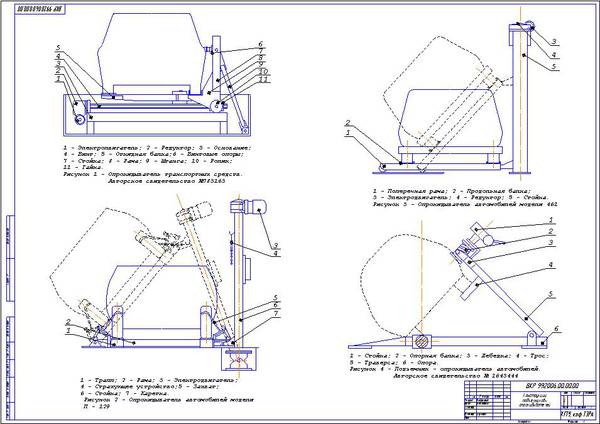

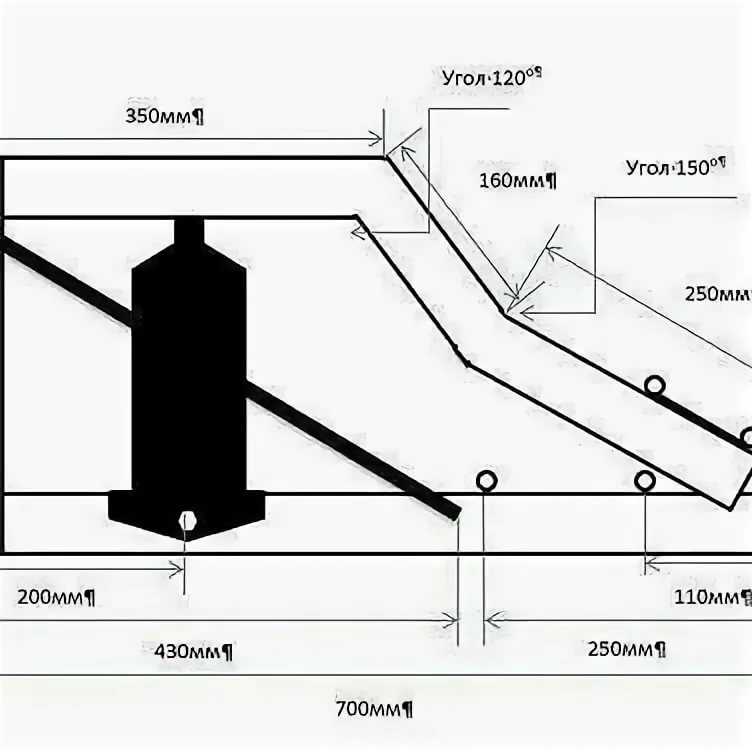

Существует немало автомобилистов, которые предпочитают самостоятельно ремонтировать свои транспортные средства, когда они ломаются. При этом мелкие поломки обычно удается без труда устранить в гаражных условиях, а вот ремонт кузову или подвески автомобиля требует обычно использования специальных инструментов и сложного оборудования. Например, может потребоваться подъемник или опрокидыватель. Заводские устройства стоят достаточно дорого, поэтому они не по карману обычным автомобилистам. Несмотря на то, что используются опрокидыватели крайне редко, при выполнении некоторых работ они оказываются незаменимыми.

Существуют многочисленные авторские разработки автомобильных опрокидывателей, которые можно создать в домашних условиях самостоятельно.

Они имеют разные конструкции, но предназначены для облегчения условий труда при серьезных ремонтных работах. При этом изготовление приспособления не отнимает много сил, времени и средств. Мы расскажем, как устроен обычный опрокидыватель и как его изготовить своими руками?

к содержанию ↑

Башмак

Этот конструктивный элемент изготавливают из металлического листа толщиной 3-4 мм и металлического прута диаметром 12 мм, который вваривают для надежной фиксации домкрата. Необходимо выдерживать внутренний размер, не избегая сужений. Это обеспечит возможность передвижения башмака в пределах стойки.

к содержанию ↑

Задняя балка

Ее можно сделать из уголка 32 мм длиной 150 см. Таких деталей потребуется 4 штуки. Их необходимо собрать в квадрат при помощи струбцин. Внутрь одного квадрата вставляют стержень из металлического квадрата 26х21 мм длиной 35-36 см. Предварительно для него необходимо высверлить отверстия и зачистить их. Этот узел должен иметь разборную конструкцию.

к содержанию ↑

Площадка

Для нее нужен металлический лист толщиной 3-4 мм. Площадка должна иметь размеры 15х35 см. Борта следует загнуть или приварить к ним полосу шириной 20 мм, высверлив в ней отверстия для крепления вставленной доски. К доске крепится резиновая полоса, а под низ площадки приваривают ребра для повышения жесткости, а также направляющие. Обязательно нужно вварить прочную перемычку. Размеры площадки могут быть разными, но важно выдерживать размер между направляющими.

Площадку надевают на верхнюю балку, и она должна легко ходить по ней.

к содержанию ↑

Задний узел

Этот соединительный конструктивный элемент следует изготавливать из листового металла 3-4 мм. Он состоит из двух половин с вваренной между ними металлической полосой толщиной 3-4 мм по периметру. Передняя часть должна быть открытой. Не забудьте приварить перемычку к нижней части заднего соединительного узла.

к содержанию ↑

Стойка

Для ее создания понадобятся четыре уголка 32 мм длиной 154 см и четыре уголка 36 мм такой же длины. Из уголков собирают квадрат и сваривают стыки. При сборке для удобства используйте струбцины. После того, как уголки будут соединены, нужно сделать отверстие диаметром 26 мм. Оно должно располагаться в 31 мм от края. Таким образом, 5 мм останется для приваривания стержня из металла во внутренней части. После этого следует проделать отверстия диаметром 13 мм: одно на расстоянии 100 мм, следующее через 80 мм и затем через 190 мм. Соответственно, размеры 80 и 190 мм повторяются. Эти отверстия требуются для встраивания металлических пальцев, отвечающих за фиксацию башмака и верхней балки. После сборки квадратного профиля и высверливания отверстий его нужно соединить отрезками уголков, собранных в профиль квадратного сечения. Необходимо встроить между профилями распорки такого же размера, то есть 36 мм. После сварки позвольте деталям остыть, не вынимая распорок.

Убедитесь в том, что верхняя балка легко проходит между квадратных профилей.

к содержанию ↑

Передний узел соединения

Для его изготовления вам потребуется два отрезка дюймовой трубы по 30 см, 32-миллиметровый уголок длиной 33 см и стержень из прута 26 мм в диаметре и длиной 42 см. Возьмите уголок и разметьте по 60 мм в каждую сторону от центра. Полку уголка на этом расстоянии нужно сохранить, а от меток к краям ножовкой по металлу или резаком срежьте полки. В середине уголка проделайте отверстие 16 мм в диаметре. Оно потребуется для скрепления нижней балки с учетом размера шляпки болта. После этого согните уголок в фигуру П-образной формы. Подготовленные детали лучше соединять в сборе со стойкой. При сваривании не прожигайте тубу насквозь, а весь передний соединительный узел должен быть подвижным. Таким образом, П-образный уголок по краям с трубами должен вращаться на стержне из металла.

к содержанию ↑

Верхняя балка

Ее изготавливают из уголка с полкой 32 мм длинной 171 см. Таких деталей понадобится две штуки. Также вам потребуется металлическая полоса шириной 64 мм и несколько втулок.

Уголок собираем в П-образный профиль или швеллер. С одного края в центре приварите металлическую вставку толщиной 3-4 мм и длиной 16 см. Сверху прихватками приварите пластину и зашейте все в одно целой, чтобы получить прямоугольный профиль. Вставку также приварите к пластине. С обратной стороны профиль нужно заглушить металлической пластиной толщиной 4-5 мм и обварить все по периметру.

По центру к торцу привариваем втулку с внутренним диаметром 20 мм, а наружным 35 мм и длиной 35 мм. С передней стороны балки нужно приварить направляющие под домкрат с отверстиями для стопора. В них вставляем болт 8 мм с гайкой.

К верхней части нужно приварить втулку с роликами, а также втулку под предохранительный палец.

к содержанию ↑

Пальцы

Для них нужен металлический пруток 12-миллиметрового диаметра. Заготовку нужно отрезать по размеру и загнуть, прогрев место сгиба. Потребуется три детали.

Нижняя балка

Ее лучше создавать из уголка 32 мм, а также использовать гайку М16. Уголки собираем в квадратный профиль прихватками. На одном конце нужно приварить гайку М16 для соединения с передним узлом, а с другого конца высверливаем отверстие, отступив 20 мм от края. Отверстие должно быть под болт 12 мм и предназначено для скрепления с задним узлом.

Следует отметить, что при сборке опрокидывателя нужно тщательно проработать технические документы конструкции и постараться придерживаться рекомендаций разработчика.

Видео:

Опубликовано: 21.12.2014

Просмотров: 33320

Ваша оценка:

Загрузка…

[block]

Adblock
detector

Подъемник-опрокидыватель для подъема, поворота авто при ремонте

Подъемник-опрокидыватель в основном предназначен для автомобилей ВАЗ, но может быть использован для любого другого автомобиля массой около 1000 кг. Такой подъемник-опрокидыватель позволяет поднять автомобиль и повернуть его в любую сторону на 30, 60, 90 градусов при выполнении сварочных работ, обработки днища, снятия и установки карданного вала, редуктора заднего моста и т.д.

Подъемник-опрокидыватель для подъема и поворота автомобиля при выполнении сварочных работ, обработки днища, снятия и установки карданного вала, редуктора заднего моста.

Подняв передок, можно заменить сцепление, рулевые тяги, отвернуть болты картера. Подняв задок автомобиля, заменяют пружины, штанги, задний мост, глушитель. При помощи стоек подъемника и дополнительного приспособления снимают и устанавливают двигатель. Автомобиль при выполнении этих работ перекатывается вручную. При замене поперечины двигатель только приподнимается.

Подъемник-опрокидыватель, подъем автомобиля на двух стойках, подъем на одной стойке, снятие и установка двигателя, размеры.

Подъемник-опрокидыватель состоит из стоек с встроенными передачами винт—гайка и опорными узлами. Узлы и детали подъемника, а также их вариации приведены на рисунках ниже. Нумерация деталей на рисунках сквозная.

Стойки на автомобильный подъемник-опрокидыватель, чертежи и размеры.

Стоек две, отличаются они только закрепленными на них траверсами. Траверсы различаются по месту расположения (передние и задние), а также по типу автомобилей — для ВАЗ-2101, 2102, 2103, 2106 и для ВАЗ-2104, 2105, 2107.

Винт имеет в верхней части шестигранник, вращая который и перемещают гайку с закрепленной на ней передней траверсой или задней. Винт через опору опирается на подшипник 8105 (dxDxH=25x42x11 мм). Опора соединена с винтом штифтом. К гайке двумя винтами крепится квадратный лист. На оси гайки прорезной гайкой и шайбой закрепляется пластина с приваренной траверсой (передней) или (задней).

Передача винт-гайка подъемника-опрокидывателя для автомобилей ВАЗ.

В пластине имеется семь отверстий, предназначенных для фиксации пластины болтом М8 относительно квадратного листа и, следовательно, относительно стойки.

Сварка деталей подъемника-опрокидывателя для автомобилей ВАЗ.

Гайка подъемника-опрокидывателя для автомобилей ВАЗ.

Детали подъемника-опрокидывателя для автомобилей ВАЗ, чертежи и размеры.

Стойка представляет из себя швеллер с пазом. К стойке сверху приваривается опорный лист. В стойку вваривается диафрагма. В нижней части стойки к торцу приваривается основание и два ребра. Над пазом (34×52 мм) привариваются три пластины и четыре ребра. К пластинам предварительно привариваются бобышки, после чего одновременно в двух пластинах и бобышках нарезается резьба М10. Стойки при помощи четырех болтов М10-25 крепятся к швеллеру основания.

Стойка и опорный узел подъемника-опрокидывателя для автомобилей ВАЗ.

Основание на автомобильный подъемник-опрокидыватель.

Основание каждой стойки состоит из двух швеллеров. На рисунках швеллер для удобства нанесения размеров показан в перевернутом виде. К швеллеру на концах приварены пластины. В средней части по размерам, сверлятся четыре отверстия диаметром 10,5. Они используются для крепления стойки на швеллере (болты М10-25 с обычными и пружинными шайбами).

Швеллер вставляется в отверстие, образованное стойкой и основанием. К концам швеллера болтами (М8-25) с гайками крепятся опоры, сваренные из пластин. Швеллер с опорами закрепляется при помощи болтов. При ослаблении болтов швеллер можно перемещать относительно другого швеллера основания.

Траверсы на автомобильный подъемник-опрокидыватель.

Траверсы для автомобилей ВАЗ-2101, 2102, 2103, 2106 передние и задние, представляют из себя швеллеры № 5 различной длины. В траверсы вварены диафрагмы, а к торцам приварены пластины. Траверсы, как отмечалось выше, привариваются к пластинам. Траверсы крепятся к автомобилю после снятия бамперов с кронштейнами при помощи пластин и пальцев. Фиксируются пальцы в траверсах болтами М8-25, которые через отверстия в траверсах вворачиваются в пальцы.

Траверсы подъемника-опрокидывателя для ВАЗ-2101, 2103, 2106, для ВАЗ-2102 размеры в скобках.

Траверсы для автомобилей ВАЗ-2104, 2105, 2107 имеют несколько другую конструкцию в связи с отличием бамперов и их креплений. Если в рассмотренных случаях (ВАЗ-2101, 2103, 2106) траверсы при помощи пластин крепились непосредственно к передним и задним лонжеронам, то здесь есть смысл воспользоваться промежуточными деталями, соединяющими бамперы с лонжеронами.

Траверсы подъемника-опрокидывателя для ВАЗ-2105, 2107, для ВАЗ-2104 размеры в скобках.

Крепление траверсы внизу справа аналогично рассмотренным. Здесь вместо обычной пластины появляется изогнутая пластина. Второй вариант крепления траверсы можно увидеть на рисунке внизу слева. Здесь появляется палец, приваренный к траверсе.

Еще один способ  крепления траверс для автомобилей ВАЗ-2104, 2105, 2107 есть на рисунке выше. Особенность крепления в том, что не используются отверстия для крепления бампера, а у «переходной детали» («переход» от бамперов к лонжеронам) используется отверстие, предназначенное для буксировки.

Для того, чтобы воспользоваться этими отверстиями, к траверсе приваривают прямые пластины, к которым в свою очередь приваривают изогнутые пластины. Крепление траверс производится болтами и гайками. Гайки на болтах фиксируются шплинтами.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.
