Автомобильный кондиционер — устройство и как работает. Неисправности

Расскажем про устройство автомобильного кондиционера со схемой и разбором основных деталей. Как работает кондиционер в машине и его основные неисправности и поломки (как устранить).

Как работает

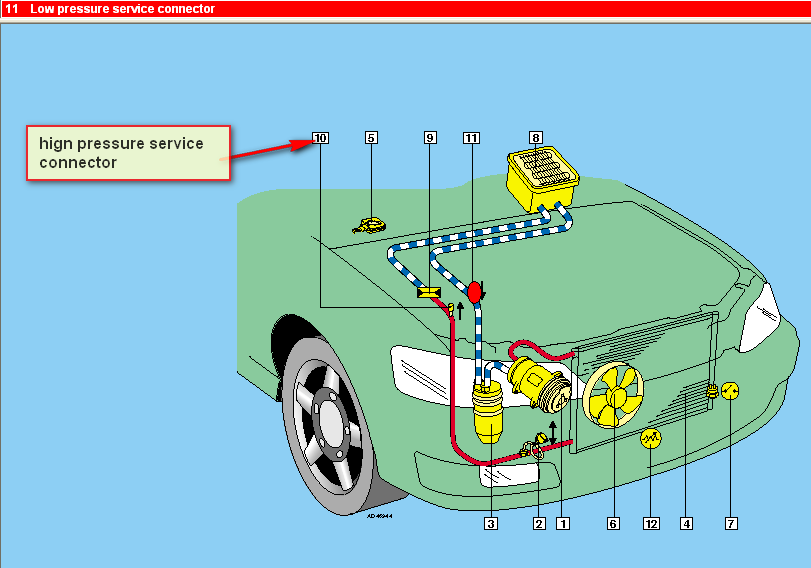

Автомобильный кондиционер работает по принципу, как обычный холодильник, хотя устроен немного по-другому. Он представляет герметичную систему, заполненную фреоном и специальным холодильным маслом не боящимся низких температур. Масло нужно для смазки компрессора и всей системы. Несмотря на некоторые различия между кондиционерами разных производителей, их принципиальная схема одинакова. Рассмотрим самый распространенный вариант.

При нажатии на кнопку включения кондиционера срабатывает электромагнитная муфта, и стальной прижимной диск 3, издав характерный щелчок, примагничивается к шкиву 2. Шкив приводится в движение ремнем и, когда кондиционер выключен, крутится вхолостую. Теперь заработал компрессор 1. Он сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсатор 4. Его часто называют радиатором кондиционера, так как в нём сильно нагретый и сжатый фреон охлаждается.

В этом ему помогает вентилятор 5, который включается на первую скорость одновременно с компрессором. Если автомобиль едет — еще лучше, конденсатор дополнительно обдувается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться и выходит из конденсатора уже жидким. После этого жидкий фреон проходит через ресивер-осушитель 6. Здесь от него отфильтровываются продукты износа и прочая грязь.

Где-то в районе ресивера-осушителя есть смотровой глазок 9. Через него можно визуально оценить, насколько система полна. Он есть далеко не на всех автомобилях.

Очистившись в ресивере-осушителе, фреон течет в сторону салона автомобиля, чтобы выполнить основную работу. Кульминация наступает, когда жидкий фреон проходит через терморегулирующий вентиль (ТРВ) 10. ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения. Регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, нагрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути ТРВ является автоматически регулирующимся дросселем. Даже можно сравнить ТРВ с соплом аэрозольного баллончика.

Проходя через ТРВ и попадая в испаритель, фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается. Испаритель 12 — это тот же радиатор, только маленький. Ледяной фреон охлаждает испаритель, а вентилятор 13 сдувает с испарителя холод в салон автомобиля. Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор. Круг замыкается.

Часть системы от компрессора до ТРВ называется напорной магистралью.

Ее всегда можно определить по тонким трубкам, которые теплые или горячие. Часть от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь ледяная. Если в напорной магистрали во время работы компрессора давление колеблется от 7 до 15 атмосфер, то в обратной магистрали давление не превышает одной — двух атмосфер. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около пяти атмосфер.

За правильной работой системы следят несколько датчиков. На ресивере-осушителе 6 стоит датчик 7 включения второй скорости вентилятора. Когда охлаждение конденсатора 4 недостаточно (стоите в пробке), давление в напорной магистрали начинает стремительно расти, а фреон в конденсаторе перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор 5 на полную мощность. Датчик 8 выключает компрессор, если давление в напорной магистрали достигает запредельных величин. Датчик 11 выключает компрессор, если температура испарителя становится слишком низкой.

Давление в системе

Давление в системе кондиционера автомобиля зависит от температуры воздуха. При 20°C, когда система включена, хладагент находится в системе под давлением 5-7 бар. После включения компрессор начинает сжимать хладагент, обеспечивая на выходе давление 10-12 бар. В конденсаторе газ интенсивно охлаждается и переходит в жидкое состояние. В ресивере хладагент проходит осушение и очистку. Он поступает по трубке в редуктор, на выходе из которого давление снижается до 1 бара, а температура — до -7°C. Таким хладагент поступает в испаритель, переходя из жидкого в газообразное состояние. Проходящий через испаритель воздух отдает тепло хладагенту, а сам становится более холодным. Из испарителя хладагент поступает к компрессору и цикл повторяется.

Блок управления разрешает включение, когда давление в системе будет от 2 до 24 бар. Но например, в сильную жару автокондиционер может не включиться из-за неправильной дозаправки. Если сильно перекачали хладагент выше нормы, а на улице стоит пекло, система не даст разрешение на включение из-за сильного давления. А низкое давление в системе возникает из-за негерметичности шлангов, трубок, уплотнений, теплообменника и компрессора.

Работает ли зимой

Зимой, когда температура ниже нулевой отметки кондиционер автомобиля не будет работать. Хладагенту недостаточно тепла от проходящего воздуха, чтобы превратиться в газ. Это контролирует датчик в системе климат-контроля в салоне и датчик температуры окружающей среды. Поэтому при определенных условиях снаружи система управления запретит включение компрессора кондиционера. Иначе конденсат, образующийся во время работы, превратится в лёд.

На многих авто порог отключения кондиционера разный, но примерно этот диапазон около нулевой отметки. Например, в Renault он отключается при +4-5°C, Skoda — +2°C, Haval — минус 5°C, BMW — плюс 1°C. Поэтому, чтобы проверить работу кондиционера в холода придётся заезжать в теплый гараж или бокс.

Чтобы включить кондиционер зимой для проверки нужно перевести заслонку системы вентиляции в режим рециркуляции. Тогда будет браться воздух не снаружи автомобиля, а из салона.

Как обслуживать

Кондиционер автомобиля не нуждается в обслуживании, если нет никаких проблем при работе. Только желательно менять фреон раз в 3-5 лет, а также чистить конденсатор от грязи раз в 2-3 года. Также не помешает чистка подкапотного пространства. Нужно промывать конденсатор от накопившихся соляных отложений весной. Ещё полезно проверить надежность механического крепления трубок — фреонопроводов. Если какая-либо трубка вибрирует, ее обязательно нужно закрепить.

Подготовка кондиционера к лету обычно не требуется. Можно порекомендовать проверить его работу заранее и при подозрении на недостаточную эффективность либо неисправность заехать в сервис на диагностику и заправку.

Какие бывают поломки

В автомобильном кондиционере механическому износу подвержен компрессор. Остальные элементы (кроме вентиляторов) неподвижны. Чаще первым выходит из строя не он, а конденсатор — теплообменник, установленный перед радиатором двигателя. Он находится под давлением (до 20 атм.) и постоянно испытывает воздействие летящей с дороги соли и грязи. Коррозия, вибрация, механические напряжения приводят к образованию в нем микротрещин и утечке хладагента.

Признаками неисправности являются шумы, которые появляются при его включении или в процессе работы. Так, если кондиционер шумит при работающем двигателе и не пропадает при его отключении, скорее всего, неисправен подшипник шкива. С подобной поломкой лучше обратиться в автосервис.

Ситуация ещё серьезнее, если начинает шуметь при включении и замолкать при отключении. Значит необходима замена компрессора, т.к. у старого появились люфты. Серьезного ремонта можно избежать, если обратиться в мастерскую при первых признаках неисправности. Исправить ситуацию можно, лишь проведя полную диагностику системы.

• Как проверить наличие фреона в кондиционере

Если покупали машину б/у, то при заправке кондиционера желательно провести диагностику всей системы.

Может где-то подтекает фреон и из-за этого плохо холодит. Был случай, когда владелец приехал на заправку кондиционера. От диагностики отказался. Ему хватило фреона только выехать из сервиса — он весь вытек из системы. Позже была обнаружена утечка. Диагностика обойдется дешевле, чем 2 раза заправлять кондёр.

Принцип и схема работы, а также обслуживание автомобильного кондиционера

Практически каждое современное транспортное средство оснащается системой кондиционирования. Трудно представить комфортную летнюю поездку в автомобиле без такой системы. В этой статье мы разберем принцип работы кондиционера, узнаем об его устройстве. Также материал поможет автолюбителям разобраться в возможных неисправностях.

Содержание

• 1 Основные элементы системы кондиционера авто
• 2 Как мы получаем холод?
• 3 Возможные капризы устройства автокондиционера
• 4 Основы обслуживания
• 5 Видео «Что необходимо знать о работе и обслуживании автокондиционера?»

[ Раскрыть]

[ Скрыть]

Основные элементы системы кондиционера авто

Перед тем, как понять, в чем заключается принципиальная электросхема действия кондиционера в машине, разберемся с устройством. Ведь принцип работы кондиционера заключается не только в охлаждении воздуха, но и его очищении. Зачастую кондиционер является неотъемлемым элементом в системах вентиляции и отопления. Разумеется, основной функцией устройства считается создание оптимального климата для автолюбителя, и здесь не столь важно, в чем заключается суть — охлаждении или нагреве.

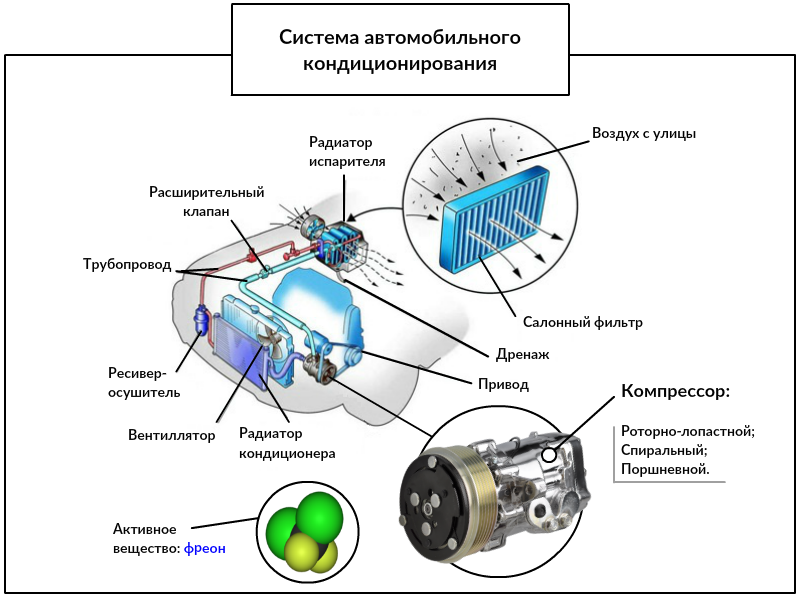

Устройство и принцип работы системы автокондиционирования

Также нужно отметить, что при работе системы важно не только охлаждение или прогрев воздуха до нужной температуры в салоне, но и фильтрация воздушного потока. Для этого система кондиционирования автомобиля оснащается множественными фильтрующими элементами.

В частности, речь идет о следующих фильтрах:

• электростатическом;
• катехиновом;
• фотокаталитическом;
• угольном.

Все эти компоненты характеризуются антибактериальным воздействием на воздушный поток. Соответственно, они неплохо устраняют неприятные запахи. Вне зависимости от устройства и комплектующих, основным механизмом любого автомобильного кондиционера является компрессор. Это устройство определяет эффективность функционирования системы в целом. Также устройство может быть дополнено специальным устройством — ресивером-осушителем.

Предназначение ресивера-осушителя очень важно, поскольку он необходим для защиты компрессора. Ресивер-осушитель способствует полному испарению хладагента в системе. То есть благодаря ресиверу-осушителю хладагент не попадает на устройство компрессора и не приносит разрушительного воздействия. Если автомобиль не особо дорогой, то ресивера-осушителя в системе может и не быть.

Но даже при отсутствии ресивера-осушителя нормальная работа системы вполне возможна. Если ресивера-осушителя нет, то для испарения хладагента будет достаточно горячего моторного отсека. То есть функцию испарения вместо ресивера-осушителя будет выполнять высокая температура в подкапотном пространстве (автор видео — Autoscience MSIU).

В холодное время года, как вы понимаете, температура воздуха в моторном отсеке будет значительно ниже. Поэтому электросхема автомобильного устройства дополняется датчиком температуры воздуха окружающей среды. Этот регулятор позволяет не допустить включения климатизера, если температура воздуха на улице составляет меньше -5 градусов.

Какие основные комплектующие входят в устройство автомобильного кондиционера:

1. Главная комплектующая — компрессор. Этот компонент предназначен для сжатия хладагента и распространения его по системе.
2. ТРВ-клапан (терморегулирующий вентиль). ТРВ клапан — это элемент, необходимый для регулировки перегрева пара. Выход из строя ТРВ-клапана может стать причиной более серьезных проблем.
3. Ниппель — устройство, в основе которого лежит золотник. Работа такого ниппеля-золотника в целом схожа с работой обычного ниппеля. Ниппель-золотник — это механизм, предназначенный для направления потока расходного материала в результате смещения подвижных элементов. Если золотник ниппель выходит из строя, герметичность системы можно поставить под угрозу. Поэтому диагностике золотника всегда необходимо уделять должное внимание при эксплуатации. Как правило, при обнаружении утечек в первую очередь проверяется золотник. Если золотник уже отработал свой срок службы, потребуется его замена. Золотники относятся к расходным материалам. Купить золотник — не проблема, такие компоненты продаются в любом авто-магазине.
4. Муфта — механизм, монтирующийся спереди компрессора. Устройство муфты состоит из специальной катушки, вала, а также прижимной пластины. Следует учитывать, что прижимная пластина муфты соединяется со шкивом компрессора, а сам вал и катушка монтируются на внешней стороне. Катушка муфты создает магнитное поле при подаче напряжения.
5. В качестве соединительных элементов выступает набор фитингов или переходников. Фитинги или переходники, которые идут в наборе — это резьбовые компоненты, по которым перемещается расходный материал. В целом фитинги-переходники — это достаточно надежные устройства. Но при утечке также следует проверять набор переходников-фитингов на предмет хорошего соединения. Если соединение в фитингах-переходниках будет плохим, то вероятность того, что автомобильный кондиционер будет плохо дуть, очень велика. Набор фитингов-переходников продается в любом тематическом автомагазине. Поэтому при выходе из строя переходников просто покупается набор.
6. Кроме переходников и прочих комплектующих в устройстве автомобильного климатизера есть конденсатор. Конденсатор или радиатор — это специальный теплообменник, предназначенный для преобразования газообразного хладагента в жидкое состояние. Конденсатор также выделяет все тепло воздуха в окружающую среду. Пары охлаждающего материала после обработки конденсатором выходят в верхнюю часть. От конденсатора эти пары уходят по трубкам, после чего отдают им свое тепло. В верхней части конденсатора всегда проходит пар, а в нижней — жидкий расходный материал. Если в жидкости низкое давление, то после того, как она попала в конденсатор, материал пойдет в испаритель. Конструкций конденсаторов множество, здесь все зависит от автомобиля. Но обычно на автомобильные климатизеры устанавливаются ленточные или многопроточные конденсаторы (автор видео — Александр Калинин).

Как мы получаем холод?

Как работает кондиционер в автомобиле? В целом принцип работы автомобильного устройства сопоставим с работой обычного холодильника. Хотя само устройство этих агрегатов немного разное. Схема кондиционера представляет собой полностью герметичную систему с муфтой, ниппелем-золотником, ТРВ-клапаном, переходниками, набором фитингов, конденсатором, прочими комплектующими и расходными материалами.

В качестве расходных материалов выступают фреон и специальное масло, находящиеся в расширительных бачках. Это масло растворяется во фреоне и в целом оно отлично работает при низких температурах. Данный расходный материал в расширительном бачке необходим для смазки компрессора и системы кондиционирования в целом.

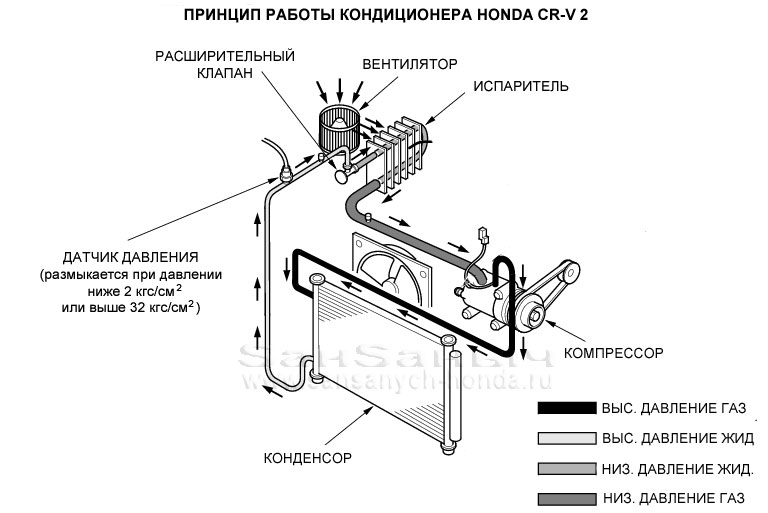

Принцип работы автомобильного кондиционера

В целом заполнить систему можно и газом пропаном, но это очень опасно с точки зрения безопасности. Для нормального функционирования систем кондиционирования были разработаны специальные хлоросодержащие материалы. Кроме того, что они полностью безопасны, такие соединения обладают всеми нужными характеристиками. Пусть в работе систем от разных производителей есть определенные различия, в целом схема функционирования идентичная. Рассмотрим самый распространенный пример.

При включении системы в первую очередь активируется муфта с прижимным шкивом. Вал, соединенный с прижимным шкивом, начинает работу в результате воздействия ремня, который при выключенной системе работает вхолостую. Также начинает работу и компрессор, предназначенный для сжатия фреона и перегона его по шлангам к радиатору, где он охлаждается.

Охлаждению воздуха также способствует вентилятор, начинающим свою работу вместе с компрессором. Когда авто в движении, устройство также обдувается набегающим воздухом. В результате охлаждения расходный материал в расширительном бачке конденсируется и поступает в ресивер в жидком состоянии. Затем материал проходит процедуру фильтрации, от чего далее по комплектующим он поступает уже в очищенном состоянии, без пыли и грязи.

Схема работы устройства в машине

В итоге после очистки фреон поступает в салон транспортного средства для охлаждения температуры воздуха. Но перед этим ему необходимо пройти еще через один элемент — ТРВ-клапан. ТРВ-клапан монтируется на магистрали, по которой расходный материал попадает в испаритель. В том случае, если в испарителе достаточно фреона, ТРВ-клапан закроется. Когда из испарителя начнет выходить слишком горячий пар, то ТРВ-клапан будет открываться таким образом, чтобы установка клапана в плане температуры воздуха не была нарушена.

То есть ТРВ-клапан представляет собой автоматически регулирующуюся заслонку. В целом ТРВ-клапан можно сравнить с соплом аэрозольного баллона. После прохождения через этот элемент расходный материал преобразуется в газообразное состояние в результате кипения. Материал охлаждает испаритель, а благодаря работе вентилятора холодный воздух поступает в салон. После прохождения через устройство испарителя, фреон опять поступает в компрессор (автор видео — Олег Дендеберя).

Следует также отметить, что за функционированием всех комплектующих следят различные регуляторы, их число может изменяться в зависимости от модели климатизера. К примеру, на осушителе установлен регулятор, предназначенный для включения второй скорости вентилятора. При маленьком охлаждении конденсатора давление в шлангах увеличивается, при этом расходный материал уже не конденсируется. Регулятор начинает включаться в результате того, что он реагирует на изменения давления в трубках. Еще один датчик предназначен для выключения компрессора при необходимости.

Возможные капризы устройства автокондиционера

Устройство любой системы кондиционирования — герметичное. Уплотнительные кольца для автокондиционера обычно работают надежно, но при этом в системе в любом случае происходит диффузия газа. Соответственно, время от времени (минимум один раз в 4-5 лет) устройство нужно заправлять. Но этот показатель в целом определяется состоянием транспортного средства, а также различными специфическими особенностями. В частности, речь идет о комплектующих.

Если у вас возникнет необходимость очистки системы, то перед тем, как заняться этим процессом, необходимо будет избавиться от влаги и воздуха, присутствующих в системе. Для этого проводится процедура вакуумирования. Она позволит избавиться от всех примесей, а также грязи. Вывод воздуха производится при помощи насоса (автор видео — Сергей Иванов).

Электрическая схема кондиционера также обычно работает без проблем. Но если вы столкнулись с проблемой неработающего климатизера, то в первую очередь желательно проверить работоспособность предохранителей и реле. При выходе из строя некоторых элементов возможны перебои в работе климатизера.

Во время заправки автокондиционера в систему также необходимо добавлять специальное масло. В том случае, если все элементы системы работают нормально, при этом уровень давления в норме, но кондиционер не холодит, нужно обратить внимание на осушитель. При выходе из строя этого компонента нормальная работа системы будет невозможна. Следует отметить, что это устройство является съемным, поэтому при необходимости его всегда можно демонтировать и без проблем заменить на новое.

Основы обслуживания

Обслуживание автомобильного кондиционера

Как показывает практика, чаще всего из строя выходит теплообменник, который расположен рядом с радиатором мотора. Обычно он находится под давлением, составляющим 20 атмосфер, от чего регулярно подвержен воздействию пыли и грязи, которая попадает на устройство при движении авто. В результате воздействия вибраций и коррозии, а также различных внешних повреждений, на теплообменнике возникают микротрещины, со временем приводящие к утечке расходного материала.

 Загрузка …

Кроме того, нередко из строя выходит и компрессор. Для того, чтобы увеличить ресурс эксплуатации системы в целом и всех отдельных ее комплектующих в частности, необходимо поддерживать чистоту моторного отсека. Конденсор следует регулярно очищать от скопившейся грязи и особенно соляных отложений, которые обычно собираются там весной. Как показывает практика, именно по причине загрязнения этого устройства в работе системы возникают проблемы.

Во время очистки моторного отсека следует проверять, насколько герметично и надежно установлены трубки, по которым проходит фреон. Если один из патрубков начинает вибрировать, а это будет видно, то его следует закрепить. В плане подготовки системы к лету — также нет ничего сложного или специфического. Желательно проверить работу устройства за несколько дней до начала сезона и при выявлении каких-либо неисправностей обратиться за помощью к профессионалам.

Видео «Что необходимо знать о работе и обслуживании автокондиционера?»

Полезная информация для любого владельца автомобиля с кондиционером представлена на видео (автор видео — LORIC).

Как работает система кондиционирования воздуха в автомобиле? — Красивое объяснение

Содержание

Введение

«Комфортная зона человека» как вы ее определите? Как автомобильный инженер, мы определим это как атмосферу, которая обеспечивает расслабление и вызывает меньшую утомляемость человека, что может быть достигнуто за счет кондиционирования воздуха в конкретной кабине, которое включает поддержание температуры в кабине от 20 до 25 градусов по Цельсию и устранение влажности. из атмосферы салона, короче установкой кондиционера в этом салоне но теперь возникает вопрос Как это возможно в кабине автомобиля? Кто обеспечит питанием кондиционер в автомобиле? Чувствуете любопытство? Давайте просто узнаем.

Автомобильная система кондиционирования воздуха состоит из компактной версии компонентов обычного кондиционера, которая имеет испаритель, компрессор, конденсатор, расширительное устройство и вентилятор, которые устанавливаются в автомобиле для обеспечения кондиционирования воздуха в салоне.

Эта система кондиционирования воздуха получает питание от коленчатого вала двигателя и управляется пассажирами из кабины экипажа нажатием кнопки, предназначенной для этой системы.

Зачем нам нужна автомобильная система кондиционирования воздуха?

Как мы уже упоминали, система кондиционирования воздуха в кабине необходима для создания расслабляющей и свободной от усталости атмосферы для людей, что, в свою очередь, обеспечивает комфорт, необходимый для здоровья человека. Но в автомобиле он необходим по следующим причинам.

• Когда транспортное средство движется по таким городам, как Дели в Индии, пассажирам приходится сталкиваться с интенсивным движением, что приводит к замедлению движения транспортного средства, поэтому важно, чтобы транспортное средство было оборудовано системой, которая может обеспечить зону комфорта для пассажиры.
• Летом в Индии в атмосфере много горячего и влажного воздуха, что затрудняет вождение автомобиля водителю, а также пассажирам, поэтому летом в автомобиле требуется эффективная система кондиционирования воздуха, которая может обеспечить прохладная и влажная свободная среда внутри пассажирского салона.
•  Кондиционер воздуха не только кондиционирует окружающую среду в пассажирском салоне, но и обеспечивает фильтрацию воздуха, что очень важно в таких городах, как Дели, из-за очень опасного загрязнения воздуха, которое может вызвать проблемы со здоровьем у пассажиров.
• Зимой транспортное средство сталкивается с проблемой запотевания или образования пара над передним зеркалом, что ухудшает видимость и затрудняет управление автомобилем водителю, поэтому необходимо, чтобы транспортное средство было оснащено системой, способной бороться с с этой проблемой.
• В таких странах, как Индия, во время длительного пробега транспортного средства наблюдается значительное изменение климата, что может вызвать проблемы со здоровьем у пассажиров, поэтому транспортное средство должно быть оборудовано системой, которая может поддерживать зону комфорта человека в салоне пассажира на протяжении всей поездки. .

Из-за этих проблем почти все транспортные средства на дорогах сегодня оснащены системой кондиционирования воздуха, которая в настоящее время становится основной потребностью человека.

Читайте также:

• Типы коробок передач – полное объяснение
• Как работает двигатель DTSi – объяснение?
• Антиблокировочная тормозная система (ABS) – Принцип работы, основные компоненты с преимуществами и недостатками

Компоненты автомобильной системы кондиционирования воздуха.

Компоненты системы кондиционирования автомобиля почти такие же, как и кондиционирования в помещении, но в автомобильный кондиционер внесено множество модификаций, чтобы сделать его компактным и совместить с компонентом двигателя. Компоненты, используемые в автомобильном кондиционере:

1. Компрессор –

Как работают ветряные турбины — (ШАГ …

Включите JavaScript)

Как работают ветряные турбины — (ШАГ ЗА ШАГОМ) | Энергия ветра Компоненты системы преобразования

Компрессор, также известный как сердце системы кондиционирования воздуха, обеспечивает повышение давления хладагента для преобразования парообразного хладагента в жидкий хладагент, что, в свою очередь, обеспечивает дальнейший поток хладагента через конденсатор. 0003

• Компрессор системы кондиционирования автомобиля приводится в движение коленчатым валом двигателя через ременную передачу.

2. Конденсатор –

Это устройство выглядит как небольшой радиатор и используется после компрессора, так как обеспечивает конденсацию, т.е. снижает температуру жидкого хладагента высокого давления и высокой температуры, подаваемого компрессором через принудительную конвекцию при условии либо вентилятором радиатора или отдельным вентилятором, используемым с конденсатором.

3. Расширительный клапан-

Это устройство, используемое в автомобильной системе кондиционирования воздуха для расширения жидкого хладагента высокого давления и низкой температуры, подаваемого конденсатором, для сброса давления хладагента перед отправкой его в испаритель для дальнейшего процесса.

4. Испаритель –

Это устройство, похожее на другой теплообменник и расположенное сразу за вентиляционным отверстием над приборной панелью автомобиля, испаритель забирает тепло из салона и преобразует жидкий хладагент, направляемый расширительный клапан в пар, который в свою очередь обеспечивает охлаждение через вентилятор внутри пассажирского салона

Примечание – Терморегулирующий клапан используется в транспортных средствах, которые позволяют пассажиру изменять температуру в соответствии с требованиями, просто регулируя ручку, расположенную над приборной панелью в пассажирском салоне.

5. Ресивер-осушитель-

Это защелка, используемая в автомобильной или автомобильной системе кондиционирования воздуха, так как существует вероятность того, что вместо паров в сторону компрессора также потечет жидкость, которая может повредить компрессор, поэтому ресивер-осушитель используется между испарителем и компрессором для преобразования оставшейся жидкости в пары перед отправкой ее в компрессор для сжатия.

6. Хладагент –

Теплочувствительная жидкость с очень низкой температурой кипения, используемая в кондиционерах в качестве теплоносителя.

Читайте также:

• Диаграмма фаз газораспределения двухтактного и четырехтактного двигателей
• Как работает автоматическая коробка передач? – Лучшее объяснение
• Как работает двигатель с искровым зажиганием?

Работа автомобиля или автомобильного кондиционера

Работа автомобильной системы переменного тока также почти такая же, как у обычного переменного тока, но разница между ними незначительна. 0003

Источник изображения

1. Испаритель, который является еще одним теплообменником, используемым в кондиционерах, забирает тепло из салона пассажира, который, в свою очередь, преобразует жидкий хладагент, проходящий через испаритель, в пары, которые, в свою очередь, обеспечивают охлаждение с помощью дутьевой вентилятор.

2. Этот пар, имеющий высокую температуру и низкое давление, затем направляется в компрессор, который, в свою очередь, увеличивает давление над парами и преобразует парообразный хладагент в жидкий хладагент.

• Теперь хладагент находится в жидком состоянии под высоким давлением и высокой температурой.

3. Этот высокотемпературный жидкий хладагент под высоким давлением затем направляется в конденсатор, который снижает температуру этого хладагента за счет принудительной конвекции, обеспечиваемой вентилятором радиатора или используемым отдельным вентилятором.

• Теперь хладагент имеет низкую температуру, но давление жидкости почти такое же.

4. Этот хладагент высокого давления и низкотемпературный затем направляется к расширительному клапану, который, в свою очередь, сбрасывает давление хладагента и переводит его в исходное состояние.

5. Затем этот хладагент снова направляется в испаритель для дальнейшего цикла.

Для лучшего понимания работы автомобильной системы кондиционирования воздуха посмотрите видео ниже:

Примечание – Между испарителем и компрессором используется ресивер-осушитель, который преобразует оставшийся жидкий хладагент из испарителя в паров перед отправкой в ​​компрессор.

• Ресивер-осушитель также обеспечивает фильтрацию системы за счет поглощения загрязненных инородных материалов внутри системы кондиционирования.

Так автомобильная система кондиционирования воздуха используется в транспортном средстве, что делает вождение комфортным и обеспечивает безопасность для здоровья пассажиров. Если вы найдете эту статью информативной и полезной, не забудьте поделиться ею.

Узнайте, как починить старые автомобильные системы кондиционирования воздуха

Старый автомобильный кондиционер трудно починить. Вам понадобится немного терпения, чтобы эти системы переменного тока снова заработали. Когда вы запускаете воздух на автомобиле, которому от 10 до 15 лет, вероятность того, что воздух работает так, как задумано, составляет всего около 50 процентов.

Когда вы видите, как один из этих автомобилей проезжает мимо с опущенными окнами в жаркий день, вы понимаете, что они отказались от попыток заставить холодный воздух течь из их старой машины. Посмотрим, сможем ли мы предотвратить это от вас.

Я знаю, что мы живем в мире мгновенного удовлетворения, и было бы неплохо, если бы я мог сразу сказать вам, что не так с вашей системой кондиционирования. Однако эти мобильные холодильные установки сложны. Если вы ищете более быстрый ответ на вашу конкретную проблему с кондиционером старого автомобиля, попробуйте прямо сейчас обратиться к сертифицированному механику.

На этой странице мы соединим вас с отдельными статьями внизу, которые помогут вам решить вашу конкретную проблему. Тем не менее, мы посвящаем эту страницу тому, чтобы понять, как вся система достигает удивительной способности отводить тепло из салона.

Когда вы поймете, как работает автомобильная система кондиционирования воздуха, вы лучше поймете, почему она работает неправильно. Врезка: Холодильник с морозильной камерой и система кондиционирования в вашем доме состоят из тех же компонентов, что и ваш автомобиль.

Теория холодильных систем проста. Система собирает тепло и влагу из салона и выводит их наружу. При этом для выполнения этой задачи требуется пять отдельных компонентов, работающих в унисон.

Схема автомобильного кондиционера

Старый автомобильный кондиционер не работает

Когда люди приходят ко мне на старой машине и говорят, что их автомобильный кондиционер не работает, я начинаю думать про себя, я был бы удивлен если это произошло. Причина, по которой я так себя чувствую, связана с уровнем сложности.

Как я уже говорил, пять отдельных компонентов должны работать на 100% по отдельности, чтобы производить холодный воздух. Кроме того, существуют вспомогательные компоненты, такие как вентилятор конденсатора, двигатель внутреннего вентилятора, температурные дверцы и системы климат-контроля, которые также должны быть в идеальном состоянии одновременно.

Если одно звено в цепи обрывается, то несчастный водитель имеет дело с перегревом салона. Теперь, когда мы пришли к единому мнению о том, насколько сложна автомобильная система кондиционирования воздуха, давайте попробуем упростить ее с помощью отличной графики.

Схема автомобильной системы кондиционирования

Полная схема автомобильной системы кондиционирования максимум. Затем они проверяют температуру в двух конкретных областях.

Вы можете увидеть эти места на схеме выше. Самая холодная часть системы кондиционирования воздуха находится непосредственно перед испарителем. Самая горячая часть системы находится там, где вода поступает в конденсатор.

Эти две крайние точки помогают механику понять, в каком направлении пойдет диагностика. Обратите внимание, что вы не должны касаться ни одной из этих частей рукой, и что механик будет использовать бесконтактный цифровой лазерный инфракрасный термометр для получения точных показаний температуры.

Если эти две области являются горячими и холодными соответственно, это означает, что в системе кондиционирования воздуха есть хладагент, и она в какой-то степени функционирует. Это хорошая новость, и следующим шагом будет подключение набора манометров к контрольным портам высокого и низкого давления. Это сообщит техническому специалисту, заполнена ли система до надлежащего уровня, и поможет им диагностировать неисправные компоненты.

Ключевой компонент в работе автомобильного кондиционера

Компрессор кондиционера GM

Нельзя сказать, что одна часть системы кондиционирования важнее другой, потому что, если какая-либо из них выйдет из строя, воздух не будет охлаждаться . С учетом сказанного трудно рассматривать компрессор переменного тока, работающий в старых автомобильных кондиционерах, так же, как и другие важные детали.

Компрессор кондиционера должен работать не только электрически, но и механически. Я называю эту часть отдельно, потому что это может быть проблемой на старых автомобилях с большим пробегом. Компрессор старого автомобильного кондиционера работает так усердно, что оригинальный компрессор на автомобиле с пробегом более 100 000 миль потребует тщательной оценки.

Устройство, которое шумит при включенном сцеплении, но не шумит при выключенном кондиционере, имеет признаки внутреннего повреждения. Даже если это звучит хорошо при включении, следующий вопрос заключается в том, создает ли он надлежащее давление. Когда эта часть изнашивается внутри, она не может создать давление от 250 до 350 фунтов на квадратный дюйм, необходимое для обеспечения надлежащего охлаждения. Подробнее о компрессоре кондиционера мы поговорим в отдельной статье.

Самостоятельный ремонт кондиционера на старых автомобилях

Когда вы ремонтируете кондиционер в автомастерской, стоимость может быть очень высокой в ​​зависимости от того, какие детали вышли из строя. Иногда магазины пытаются заманить вас дешевой услугой автомобильного кондиционера.

Но когда мы говорим о ремонте кондиционеров старых автомобилей, общая оценка может даже превышать текущую балансовую стоимость автомобиля. Вот почему так много людей едут с опущенными окнами в жаркий и влажный день.

К сожалению, возможность самостоятельного ремонта системы зависит от двух факторов. Ваш личный уровень мастерства и что не так с системой. Механики покупают специальные инструменты и носят защитные очки, когда работают на эти опасные системы.

Хладагент — неприятная штука и может причинить вред вещи к человеческому телу. Приобретение спецтехники только для работы на автомобильных системах переменного тока может быть трудно оправдать среднюю подъездную дорожку механик.

Однако стоимость инструментов переменного тока и необходимых деталей ремонт системы может оказаться намного ниже оценки ремонта магазин. В конце концов, вам придется решить, что подходит именно вам.

С этим сказал, зная, как работают старые автомобильные системы кондиционирования воздуха, и узнавая об отдельных проблемы из статей ниже, безусловно, помогут вам договориться с люди ремонтируют ваш старый автомобильный кондиционер.

Товары для ремонта кондиционера на старых автомобилях

Когда механик говорит вам, что не так с вашей автомобильной системой HVAC, вы можете задаться вопросом, насколько она плоха. Мы придумали Топ-3 худших автомобильных проблем с кондиционером, которые могут возникнуть на более старой машине.

Вы включаете кондиционер и не слышите щелчка, и воздух никогда не охлаждается. Теперь пришло время посмотреть, включается ли компрессор. Просмотрите эти 5 причин, по которым муфта автомобильного компрессора кондиционера не включается.

Вы слышали о худшем сценарии, а теперь о лучшем. Что, если единственное, что не так с вашим автомобильным кондиционером, — это деталь за 15 долларов? Посмотрите, как быстро проверить автомобильное реле переменного тока на дефекты.

Грузовики Chevrolet и GMC имеют немало проблем с отоплением и кондиционером. Посмотрите на одну из ненадежных панелей управления кондиционером, чтобы украсить салон автомобиля или грузовика GM.

В следующей статье подробно рассматривается одна маленькая пластиковая деталь, которая стоит около пяти долларов. Мой автомобильный учитель сказал, что это та часть, из-за которой возникает холод. Узнайте о проблемах, которые могут возникнуть с автомобильной дроссельной трубкой переменного тока, и о том, как их диагностировать.

В некоторых автомобилях отсутствует дроссельная трубка. Они имеют дозирующее устройство, управляемое датчиком температуры, установленным рядом с испарителем. Узнайте, как диагностировать и заменить автомобильные расширительные клапаны.

Если у вас возникли проблемы с двигателем вентилятора на грузовике Chevrolet или GMC или внедорожнике, у нас есть решение. Узнайте об обновленном комплекте запасных частей для модуля управления вентилятором кондиционера.

Некоторые популярные модели Ford также имеют проблемы с двигателем вентилятора. На самом деле одному из этих автомобилей нужны три отдельных компонента для восстановления надежной работы двигателя вентилятора салона. Узнайте, почему, на странице ремонта двигателя вентилятора Ford Fusion.

Говоря о проблемах управления скоростью двигателя вентилятора Ford, у грузовиков, таких как F150 и Ford Escape, есть свои проблемы и решения. Узнайте, почему узел резистора электровентилятора имеет высокую частоту отказов на грузовиках Ford и внедорожниках.

Угадай что? Даже легковые и грузовые автомобили Toyota могут иметь проблемы с электрической системой двигателя внутреннего вентилятора. Узнайте о проблеме с двигателем вентилятора Toyota Tacoma и о том, почему замена резистора и разъема не решит основную причину проблемы.

Если у вас возникли проблемы с утечкой фреона из системы кондиционирования воздуха Chrysler, я надеюсь, что испаритель не нужен. Смотрите, почему замена испарителя на Додже — это ямы.

Пришло время снова придраться к Шевроле. Водители Chevy Cobalt жалуются на щелкающий звук из-за бардачка. На этих автомобилях неисправность указывает на неисправный двигатель привода дверцы подачи свежего воздуха. Посмотрите, как заменить деталь, не снимая приборную панель.

Говоря об испарителе, это то место, где в автомобилях устанавливают пыльцевой фильтр. См. инструкции и рекомендации по замене салонного фильтра на старых автомобилях Nissan.

Прилипание с проблемами кондиционера GM, что является основной причиной потока воздуха неисправности? Дверные моторы из хлама, которые пришли на 10 лет транспортные средства. Эти же неисправные приводные двигатели GM управляют температурной дверью.

Наиболее распространенная причина, по которой кондиционер перестает работать, — это утечка хладагента.
