Схемы простых мощных зарядных устройств для аккумуляторов

Трансформаторные ЗУ для автомобильных аккумуляторов с высоким КПД: простейшие на гасящих конденсаторах, а также импульсные на тиристорах, симисторах и мощных полевых транзисторах. Для начала давайте разомнёмся и забудем про такой параметр, как КПД. Предположим, что есть острое желание зарядить автомобильный АКБ, но нет возможности ввиду полного отсутствия зарядки. Также сделаем предположение, что в хозяйстве затерялись: лампа накаливания на 220 вольт, диодный мост с допустимым током, превышающим ток, при котором мы будем заряжать аккумулятор, либо, на худой конец, просто силовой (выпрямительный) диод с таким же допустимым током и максимальным обратным напряжением — не менее 300В. Рис.1 Спаяв схему, приведённую на Рис. 1 слева, и озадачившись соблюдением техники безопасности, а также полярности подключения ЗУ к АКБ, получаем вполне себе работоспособное устройство, обеспечивающее нормированный и постоянный ток заряда подопечного аккумулятора. Поскольку 220 вольт — это действующее значение переменного напряжения сети, то силу тока, протекающую через АКБ можно рассчитать по простой формуле: Iзар(А) = Pламп(Вт) / (220 — Uакб)(В) ≈ Pламп(Вт) / 220(В). Параллельное соединение двух ламп — удваивает зарядный ток, трёх — утраивает и т. д. до разумной бесконечности. Схема, изображённая на Рис.1 справа, выдаёт ток, вдвое меньший по сравнению с предыдущей. Большим преимуществом приведённых схем является возможность зарядки любых аккумуляторов, независимо от собственных значений их напряжений. Ещё одна простая и бюджетная схема зарядного устройства для аккумулятора с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч представлена на Рис. 2. Рис.2 Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки. В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 кв. см. Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А. В данной схеме высокий показатель КПД достигнут за счёт применения в качестве токозадающих элементов конденсаторов, которые, как известно, имеют реактивную проводимость и не выделяют на себе тепловой мощности. Далее будут приведены импульсные (ключевые) зарядные устройства, построенные по другому принципу, но также отличающиеся низким собственным энергопотреблением. Одними из первых импульсных ЗУ, появившихся на рынке, были тиристорные устройства. Вообще, тиристор — это прибор достаточно капризный и требующий для надёжной работы соблюдения определённого набора условий. Именно поэтому — большинство простейших схем, приведённых в различных источниках, грешат не очень стабильной работой и необходимостью подбора элементов. Из числа удачных простых разработок можно привести схему тиристорного зарядного устройства из книги уважаемого Т. Ходасевича «Зарядные устройства», многократно повторённую многочисленной радиолюбительской братвой и изображённую на Рис.3. Рис.3 Вот что пишет автор: Зарядное устройство позволяет заряжать авто аккумуляторные батареи током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы. Зарядный ток по форме близок к импульсному, который, как считается, содействует продлению срока службы батареи. Устройство работоспособно при температуре окружающей среды от — 35 °С до + 35°С. Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VDI. ..VD4. Узел управления тиристором выполнен на аналоге однопереходного транзистора VTI, VT2. Время, в течение которого конденсатор С2 заряжается до переключения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом по схеме положении его движка зарядный ток будет максимальным, и наоборот. Диод VD5 защищает управляющую цепь тиристора VS1 от обратного напряжения, возникающего при включении тиристора. Конденсатор С2 — К73-11, ёмкостью от 0,47 до 1 мкФ, или К73-16, К73-17, К42У-2, МБГП. Транзистор КТ361А заменим на КТ361Б — КТ361Ё, КТ3107Л, КТ502В, КТ502Г, КТ501Ж — KT50IK, а КТ315Л — на КТ315Б + КТ315Д КТ312Б, КТ3102Л, КТ503В + КТ503Г, П307. Вместо КД105Б подойдут диоды КД105В, КД105Г или Д226 с любым буквенным индексом. Переменный резистор R1 — СП-1, СПЗ-30а или СПО-1. Амперметр РА1 — любой постоянного тока со шкалой на 10 А. Его можно сделать самостоятельно из любого миллиамперметра, подобрав шунт по образцовому амперметру. Предохранитель F1 — плавкий, но удобно применять и сетевой автомат на 10 А либо автомобильный биметаллический на такой же ток. Диоды VD1… VP4 могут быть любыми на прямой ток 10 А и обратное напряжение не менее 50 В (серии Д242, Д243, Д245, КД203, КД210, КД213). Диоды выпрямителя и тиристор устанавливают на теплоотводы, каждый полезной площадью возле 100 см*. Для улучшения теплового контакта устройств с теплоотводами желательно использовать теплопроводные пасты. Вместо тиристора КУ202В подойдут КУ202Г — КУ202Е. Проверено на практике, что устройство нормально работает и с более мощными тиристорами Т-160, Т-250. В приборе может быть использован готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В. Если у трансформатора напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить другим, большего сопротивления (к примеру, при 24. .. 26 В сопротивление резистора следует увеличить до 200 Ом). Несмотря на популярность и работоспособность приведённый схемы, при функционировании устройства многие отмечают нехарактерное гудение трансформатора на частотах, отличных от 100 Гц. Связано это с отсутствием чётких и быстрых фронтов/спадов у сигналов, поступающих на управляющий вход тиристора при его включении/выключении, что в свою очередь создаёт условия для возникновения процессов генерации в нагрузке. Несколько лучше и надёжнее работают импульсные зарядные устройства, в которых коммутирующий элемент выполнен на симметричном (двухполярном) аналоге тиристора — симисторе. На Рис.4 приведена схема подобного устройства из вышеупомянутой книги Т. Ходасевича. Рис.4 Описываемое ниже простое зарядное устройство имеет широкие пределы регулирования зарядного тока — практически от 0 до 10А и может быть использовано для зарядки различных аккумуляторов на напряжение 12В. В основу устройства положен симисторный регулятор с маломощным диодным мостом VD1-VD4 и резисторами R3 и R5. После подключения устройства к сети при плюсовом её полупериоде начинает заряжаться конденсатор С2 через резистор R3, диод VD1 и последовательно соединённые резисторы R1 и R2. При минусовом полупериоде — через те же R1 и R2, диод VD2 и резистор R5. В обоих случаях конденсатор заряжается до одного и того же напряжения, меняется лишь полярность его зарядки. Как только напряжение на конденсаторе достигнет порога зажигания неоновой лампы HL1, она зажигается и конденсатор быстро разряжается через лампу и управляющий электрод симистора VS1.При этом симистор открывается. В конце полупериода симистор закрывается. описанный процесс повторяется в каждом полупериоде сети. Общеизвестно, что управление симистором посредством короткого импульса имеет тот недостаток, что при индуктивной или высокоомной активной нагрузке анодный ток прибора может не успеть достигнуть значения тока удержания за время действия управляющего импульса. Одной из мер по устранению этого недостатка является включение параллельно нагрузке резистора. В описываемом зарядном устройстве такими резисторами являются резисторы R3 и R5, которые в зависимости от полярности полупериода сетевого напряжения поочерёдно подключаются параллельно первичной обмотке трансформатора. Этой же цели служит и мощный резистор R6, являющийся нагрузкой выпрямителя VD5, VD6. Этот же резистор формирует импульсы разрядного тока, которые продлевают срок службы АКБ. Вместо резистора R6 можно установить лампу накаливания на напряжение 12В мощностью 10Вт. При изготовлении трансформатора задаются следующими параметрами: напряжением на вторичной обмотке 20В при токе 10А. Несколько упростить описанное выше устройство можно применив в его высоковольтной части динистор (Рис.5). Рис.5 Данную схему с диаграммами мы подробно рассмотрели на странице ссылка на страницу. Поэтому повторяться не буду, скажу лишь, что наличие снабберной цепи, показанной на схеме синим цветом — обязательно. В качестве нагрузки выступает первичная обмотка сетевого трансформатора. В современных зарядных устройствах в качестве переключающего (регулирующего) элемента практически повсеместно используются мощные полевые транзисторы. Одно из подобных устройств было подробно описано в журнале Радио №5 2011г на странице 44. Рис.6 Блок управления зарядным устройством представляет собой импульсный генератор, собранный на элементах DD1.1 и DD1.2 (см. схему на рис. 6) и позволяющий регулировать скважность импульсов, буферный усилитель — инвертор на элементах DD1.3 и DD1.4 и переключающий регулирующий элемент — полевой транзистор VT1. При указанных на схеме номиналах элементов частота генератора — около 13 кГц. Так как сопротивление открытого канала транзистора VT1 очень мало (0,017 0м) и работает он в переключательном режиме, при токе зарядки до 5 А транзистор практически не нагревается — рассеиваемая тепловая мощность не превышает 0,55 Вт. В качестве понижающего использован сетевой трансформатор габаритной мощностью 150 Вт с вторичной обмоткой, обеспечивающей постоянное напряжение 16… 17 В на конденсаторе С1 и зарядный ток до 6 А. Выпрямительный мост собран на диодах Шоттки, VD1 — сдвоенный SBL4045PT, a VD2 и VD3 — одиночные 10TQ045. Если вторичную обмотку сетевого трансформатора намотать с отводом от середины, число диодов в выпрямителе и тепловыделение от них можно уменьшить вдвое. Чертёж платы представлен на Рис.7. Рис.7 Описанный узел управления также можно использовать в осветительных и нагревательных приборах, для изменения частоты вращения коллекторных электродвигателей. При этом питающее напряжение устройств можно варьировать в широких пределах, определяемых максимально допустимыми параметрами для переключательного транзистора и, конечно же, выпрямителя. В частности, используемый в узле транзистор IRFZ46N имеет максимальную рассеиваемую мощность 107 Вт, максимальный ток через канал 53 А, максимальное напряжение сток—исток 55 В. Возможна его замена транзистором IRFZ44N. Предлагаемое устройство позволяет регулировать мощность от нуля до максимального значения, а регулирующий транзистор не нуждается в эффективном отведении тепла при увеличении тока нагрузки до 5 А. В результате длительной или неправильной эксплуатации автомобильных аккумуляторов пластины их могут сульфатироваться, что приводит к их деградации и последующему выходу из строя. Известен способ восстановления таких батарей методом заряда их «ассиметричным» током. При этом соотношение зарядного и разрядного тока выбирается 10:1 (оптимальный режим). Этот режим позволяет не только восстанавливать засульфатированные батареи аккумуляторов, но и проводить профилактическую обработку исправных. Рис.8 На Рис.8 приведено простое зарядное устройство, рассчитанное на использование вышеописанного способа. Схема обеспечивает импульсный зарядный ток до 10 А (используется для ускоренного заряда). Для восстановления и тренировки аккумуляторов лучше устанавливать импульсный зарядный ток 5 А. При этом ток разряда будет 0,5 А. Разрядный ток определяется величиной номинала резистора R4. Схема выполнена так, что заряд аккумулятора производится импульсами тока в течение одной половины периода сетевого напряжения, когда напряжение на выходе схемы превысит напряжение на аккумуляторе. В течение второго полупериода диоды VD1, VD2 закрыты и аккумулятор разряжается через нагрузочное сопротивление R4. Значение зарядного тока устанавливается регулятором R2 по амперметру. Учитывая, что при зарядке батареи часть тока протекает и через резистор R4 (10%), то показания амперметра РА1 должны соответствовать 1,8 А (для импульсного зарядного тока 5 А), так как амперметр показывает усредненное значение тока за период времени, а заряд производится в течение половины периода. В схеме предусмотрена защита аккумулятора от неконтролируемого разряда в случае случайного исчезновения сетевого напряжения. В этом случае реле К1 своими контактами разомкнет цепь подключения аккумулятора. Реле К1 применено типа РПУ-0 с рабочим напряжением обмотки 24 В или на меньшее напряжение, но при этом последовательно с обмоткой включается ограничительный резистор. Для устройства можно использовать трансформатор мощностью не менее 150 Вт с напряжением во вторичной обмотке 22…25 В. Измерительный прибор РА1 подойдет со шкалой 0…5 А (0…3 А), например М42100. Транзистор VT1 устанавливаются на радиатор площадью не менее 200 кв. см, в качестве которого удобно использовать металлический корпус конструкции зарядного устройства.

Схема зарядного устройства для аккумулятора 12 вольт

Владельцам автомобилей приходится сталкиваться с вопросами обслуживания своего транспортного средства. Но обращаться в сервисные центры по каждому даже незначительному поводу накладно, поэтому мелкие неисправности большинство предпочитает устранять самостоятельно. К ним вполне можно отнести и разрядившийся аккумулятор. Обычно для его зарядки применяют специальное оборудование, которое достаточно широко представлено на рынке. Однако многие автомобилисты со стажем предпочитают собирать зарядное устройство для автомобильного аккумулятора своими руками. Конечно, оно будет отличаться от промышленных моделей и не всегда в лучшую сторону.

Поиск данных по Вашему запросу:

Схема зарядного устройства для аккумулятора 12 вольт

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Самое простое, но самое правильное зарядное устройство
• Автоматическое зарядное устройство 12 В
• Схемы простого зарядного устройства для автомобильного аккумулятора
• Схемы зарядных устройств для автомобильных аккумуляторов
• Самодельное зарядное устройство для акб
• Зарядное устройство на 12 вольт. Схема и описание
• Зарядное устройство для аккумулятора своими руками
• Автомобильное зарядное устройство

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Зарядка автомобильного аккумулятора Зарядным от Ноутбука

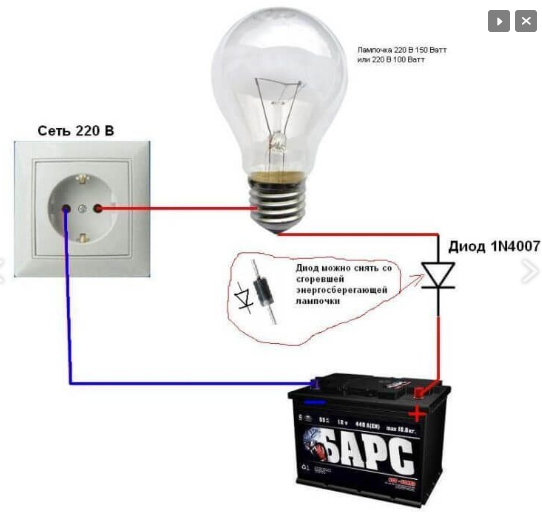

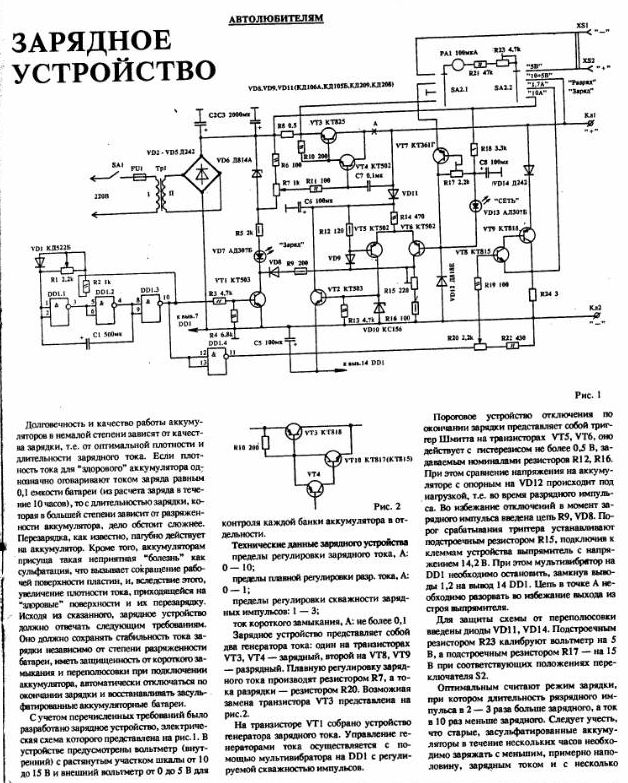

Самое простое, но самое правильное зарядное устройство

Зарядка осуществляется асимметричным импульсным током, благодаря чему улучшается десульфатация и в несколько раз снижается газовыделение. Зарядный ток Iз формируется стабилизатором DA1 в положительной полуволне напряжения на вторичной обмотке сетевого трансформатора. В зависимости от положения переключателя SA1 он составляет 1,1 или 0,8 или 0,6 А и замыкается через VD5.

Зарядный цикл рекомендуется рассчитывать на 20 часов. Параметры радиоэлементов для аккумулятора на 6 вольт обозначены в скобках. Причем существенный ток, протекая по R4, обеспечивает открытое состояние транзистора VТ1, который сквозь сопротивление R3 шунтирует резистор R5, который входит в состав делителя напряжения , определяющий выходное напряжение. Функционирование первого этапа зарядки обозначается свечением светодиода HL2.

Это обеспечивает постепенный переход в автоматическом режиме к второму этапу зарядки, в завершении которого ток заряда уменьшается до 0,02С, падение напряжения на R4 уже становится малым чтобы поддерживать открытым транзистор VТ1, и он запирается, отсоединяя RЗ от минуса и исключая из делителя, определяющего выходное напряжение стабилизатора Ic. Выходное напряжение снижается с 14,4 до 13,8 вольт при 6 вольтовом варианте с 7,2 до 6,9 вольт , а гашение светодиода HL2 сообщает о завершении зарядки аккумулятора и переходе в режим подзарядки.

Получать уведомления по электронной почте об ответе на свой комментарий. Блок питания Набор для сборки регулируемого блока питания Отправить сообщение об ошибке. Похожие записи: Зарядно-пусковое устройство. Добавить комментарий Отменить ответ Ваш электронный адрес не будет опубликован.

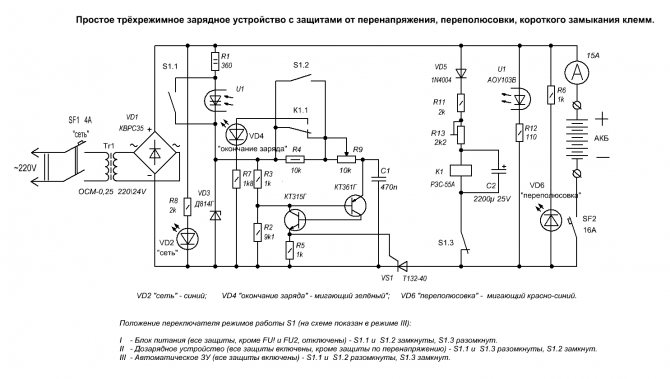

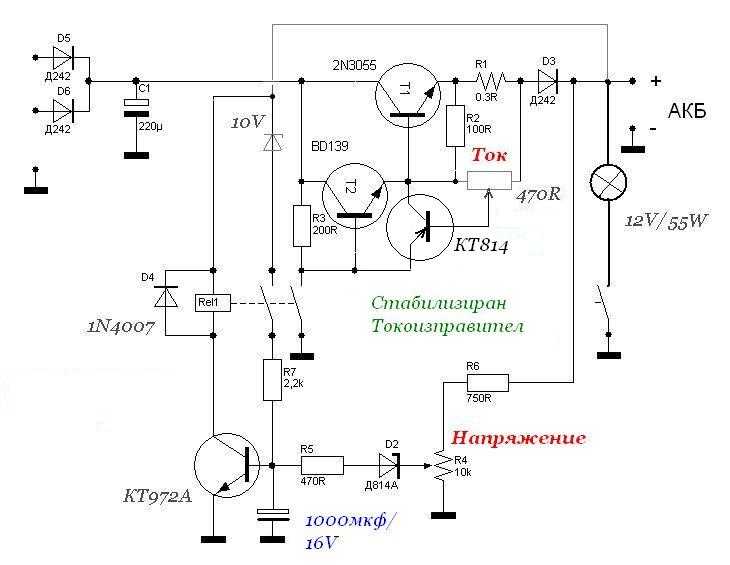

Автоматическое зарядное устройство 12 В

Блог new. Технические обзоры. Недорогое зарядное устройство Опубликовано: ,

За период зарядки (пара миллисекунд) на клеммы аккумулятора Схемы самодельных несложных зарядных устройств для Во-первых, нужен источник постоянного напряжения в пределах от 12 до 25 вольт.

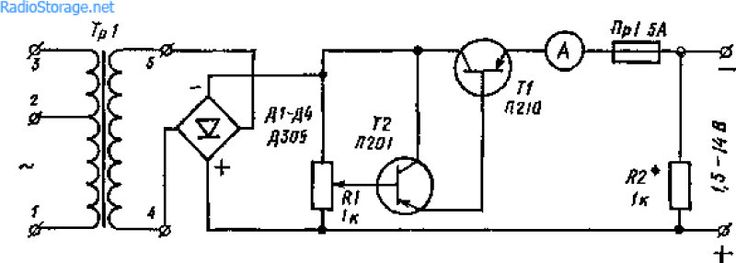

Схемы простого зарядного устройства для автомобильного аккумулятора

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием. Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы «Интерскол». Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства. Силовая часть зарядного устройства состоит из силового трансформатора GS Мощность его около Ватт.

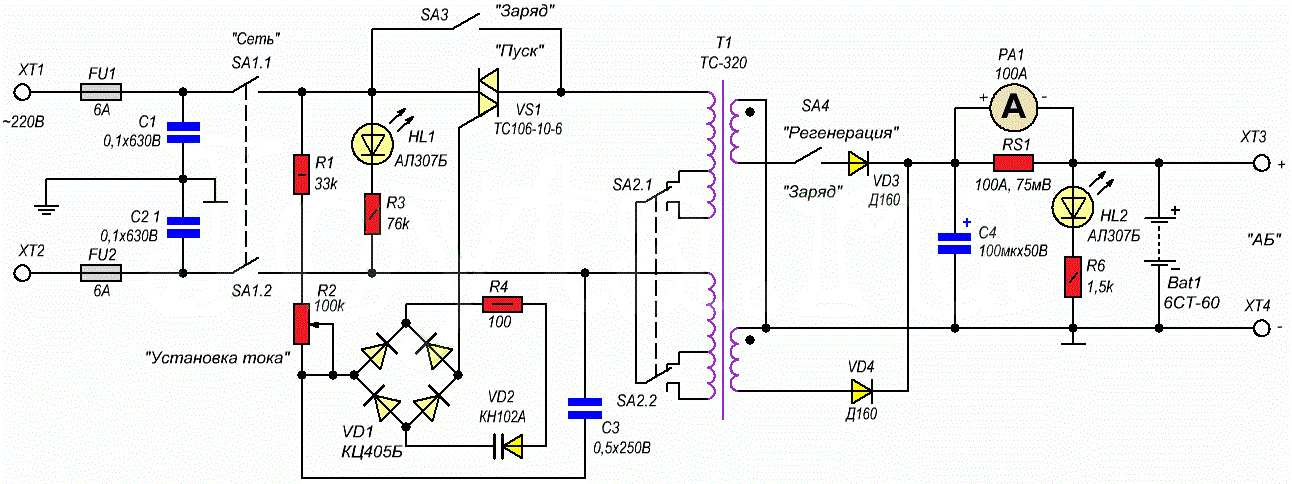

Схемы зарядных устройств для автомобильных аккумуляторов

Соблюдение режима эксплуатации аккумуляторных батарей, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку аккумуляторных батарей производят током, значение которого можно определить по формуле. Зарядный ток, рекомендуемый в инструкции по эксплуатации аккумуляторной батареи, обеспечивает оптимальное протекание электрохимических процессов в ней и нормальную работу в течение длительного времени. Классическая схема зарядного устройства для автомобильного аккумулятора состоит из понижающего трансформатора, выпрямителя и регулятора тока зарядки.

Зарядка осуществляется асимметричным импульсным током, благодаря чему улучшается десульфатация и в несколько раз снижается газовыделение.

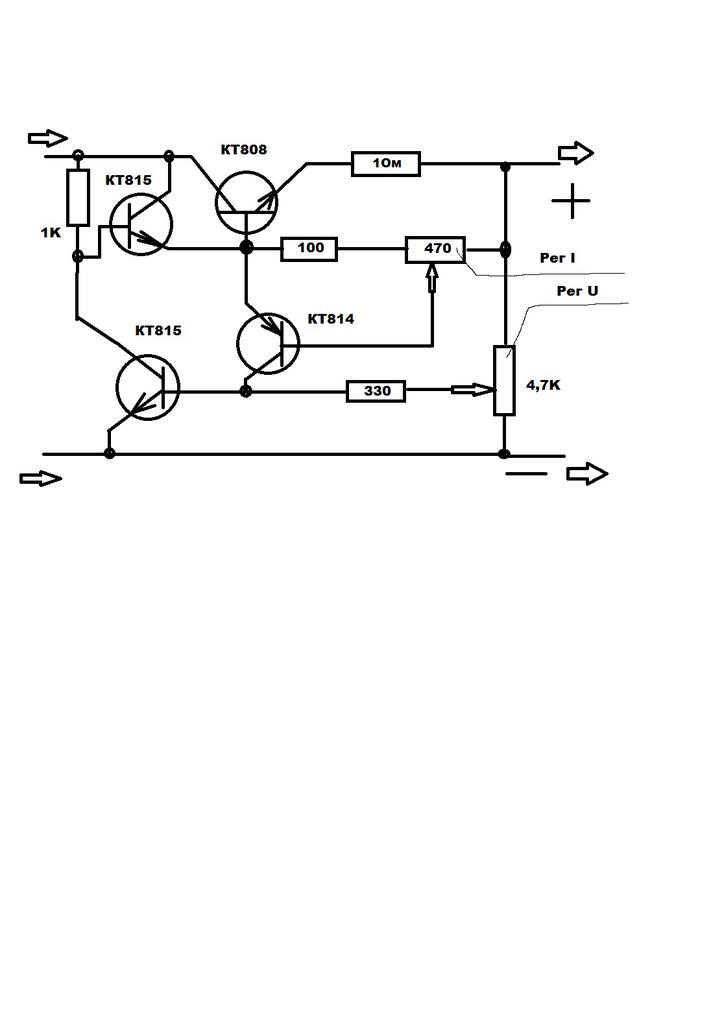

Самодельное зарядное устройство для акб

В данной статье представлена схема зарядного устройства предназначеного для заряда любых типов аккумуляторов — кислотных и щелочных аккумуляторных батарей напряжением от 1,5 до 15 вольт, током заряда от 50 миллиампер до 10 ампер. Возможен заряд как маленьких пальчиковых, так и больших свинцовых автомобильных и других стартерных аккумуляторных батарей. Устройство имеет схему стабилизации зарядного тока. По мере заряда аккумуляторной батареи, ток заряда не падает как у обычных зарядных устройств, а поддерживается на установленном уровне, что позволяет качественно заряжать аккумуляторную батарею. В отдельных случаях, возможно восстановление аккумуляторных батарей, которые уже подвержены сульфатации. Заряд аккумуляторной батареи производится прямоугольными импульсами частотой 50 Герц положительной полуволной сетевого напряжения.

Зарядное устройство на 12 вольт. Схема и описание

При использовании шуруповёрта пользователи часто сталкиваются с повреждением зарядного устройства ЗУ. В первую очередь это связано с нестабильностью параметров электрической сети, к которой подключается устройство заряда, а во вторую — с выходом из строя аккумуляторной батареи. Решается эта проблема двумя способами: покупкой нового зарядного устройства для шуруповёрта или его самостоятельным ремонтом. Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемент а. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах.

Главная» Источники питания» Две схемы зарядного устройства для свинцовых аккумуляторов на 12 вольт.

Зарядное устройство для аккумулятора своими руками

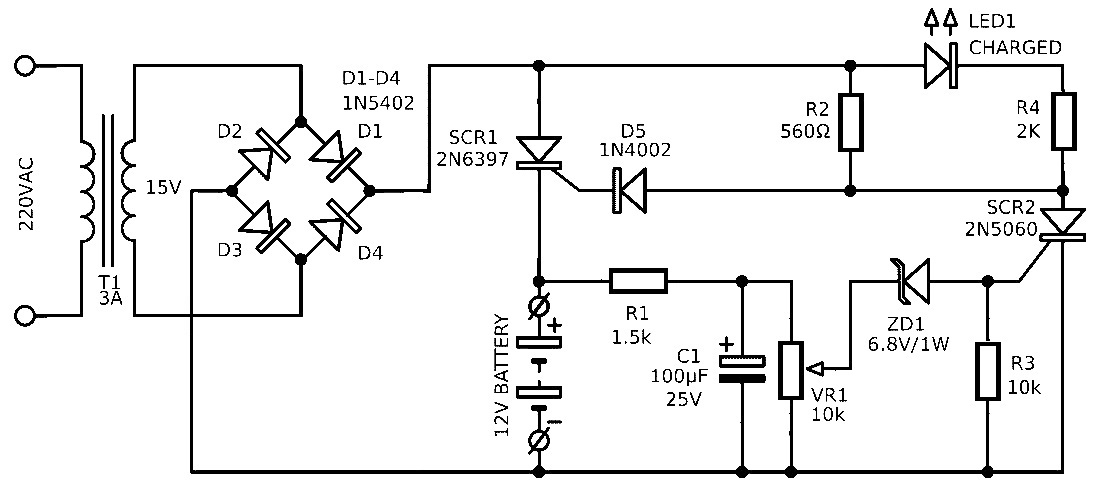

Схема зарядного устройства для аккумулятора 12 вольт

Данное зарядное устройство на 12 вольт позволяет, как заряжать, так и восстанавливать автомобильные аккумуляторы с изношенными пластинами за счет применения асимметричного тока при зарядке в режиме заряд 5 А — разряд 0,5 А за полный период сетевого напряжения. Данное зарядное устройство, также как и ранее описываемый самодельный зарядник для аккумулятора , обладает целым рядом дополнительных функций, способствующих удобству использования. Так, при завершении заряда схема автоматически выключит автомобильный аккумулятор от зарядного устройства.

Автомобильное зарядное устройство

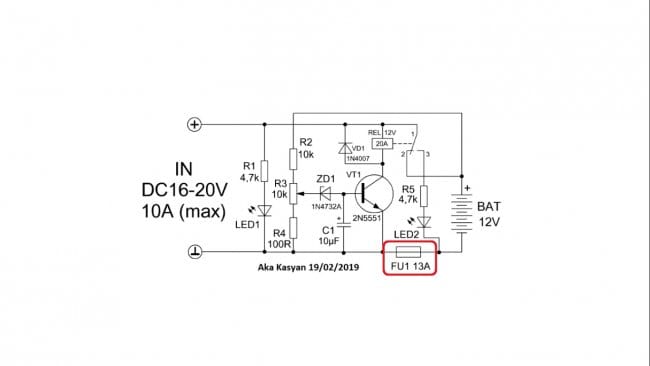

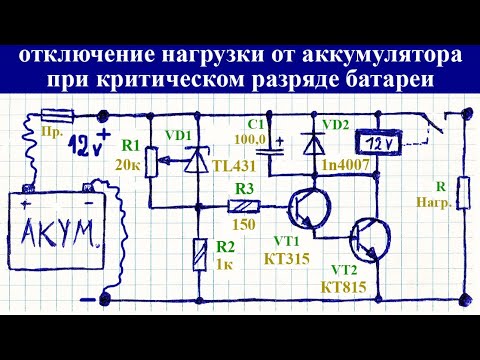

ВИДЕО ПО ТЕМЕ: ДЕЛАЕМ ПРОСТОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АКБ с авто выключением при полном заряде

Впервые столкнувшись с необходимостью реанимации уже мертвых аккумуляторов, я решил изучить вопрос и задаться целью «впихнуть невпихуемое», то есть выжать из приготовленных на выброс АКБ последнее. Опуская всякие детали, перейду к тому, что же я вывел для себя. А получается вот что: заряжать аккумуляторы нужно не только импульсами, а еще и разряжать в паузах между импульсами заряда. Но что еще важнее — импульсы постоянного тока также не очень благоприятны.

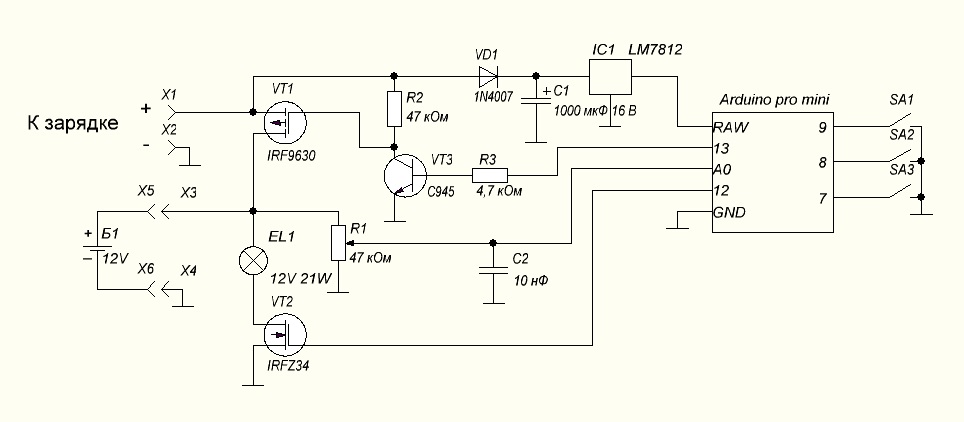

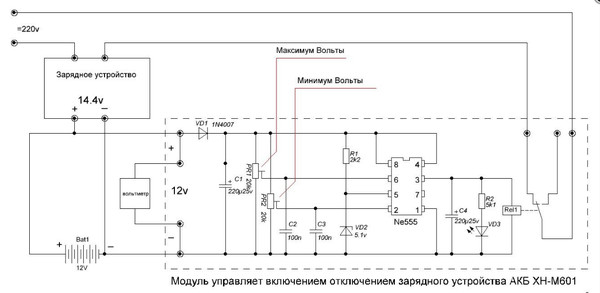

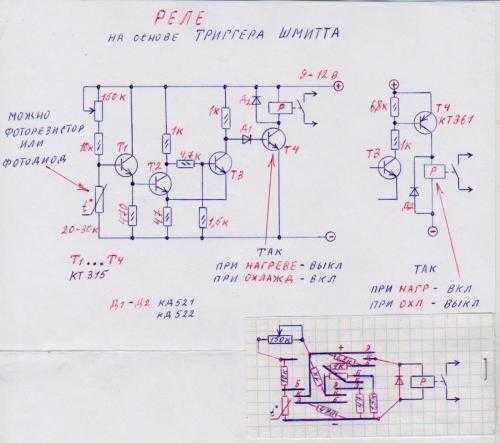

Это очень простая схема приставки к вашему уже имеющемуся зарядному устройству. Которая будет контролировать напряжение заряда аккумуляторной батареи и при достижении выставленного уровня — отключать его от зарядника, тем самым предотвращая перезарядку аккумулятора.

Эта история началась когда мы решили отправиться в лес в ночь с субботы на воскресение — у брата был день варенья, и мы его решили отметить на свежем воздухе под шашлычек и водочку. Стали собираться. Для освещения взяли пару фонарей, для наведения музыкального фона небольшую магнитолку-бумбокс. Разумеется, для всего этого купили батарейки, что обошлось нам в кругленькую сумму. С рожами счастливых идиотов мы вломились в лес и бойко приступили к сборке дров, трезво пока еще рассудив, что было бы неплохо наломать этих самых дров пока не стемнело.

Ремонт телефона. Продажа автомобильных аккумуляторов в Москве. Забыл пароль? Ремонт телефона Недорогой ремонт смартфонов!

Зарядные устройства — полный список схем и документации на QRZ.RU

1	Alinco EDC-64 Ni-Cd battery charger		10480	21.03.2009
2	Автоматическая подзарядка аккумуляторов.		31112	16.06.2003
3	Автоматическая подзарядка аккумуляторов.		18312	26.03.2006
4	Автоматическая приставка к зарядному устройству для авто аккумулятора		2158	16.11.2016
5	Автоматическое зарядно-пусковое устройство для автомобильного аккумулятора		2482	16.11.2016
6	Автоматическое зарядное и восстанавливающее устройство (0-10А)		3469	16.11.2016
7	Автоматическое зарядное устройство		1684	16.11.2016
8	Автоматическое зарядное устройство + режим десульфатации для аккумулятора		2644	16.11.2016
9	Автоматическое зарядное устройство для кислотных аккумуляторов		2093	16.11.2016
10	Автоматическое зарядное устройство на микросхеме К561ЛЕ5		1882	16.11.2016
11	Автоматическое зарядное устройство с бестрансформаторным питанием		1727	16. 11.2016
12	Автоматическое импульсное зарядное устройство для аккумуляторов 12В		2175	16.11.2016
13	Автоматическое малогабаритное универсальное зарядное устройство для 6 и 12 вольтовых аккумуляторов		54852	17.09.2005
14	Автоматическое устройство длязарядки аккумуляторов.		18378	17.09.2002
15	Бестрансформаторное зарядное устройство для аккумулятора		1638	16.11.2016
16	Бестрансформаторный блок питания большой мощности для любительского передатчика		1479	16.11.2016
17	Бестрансформаторный блок питания на полевом транзисторе (BUZ47A)		1354	16.11.2016
18	Бестрансформаторный блок питания с регулируемым выходным напряжением		1426	16.11.2016
19	Бестрансформаторный стабилизированный источник питания на КР142ЕН8		1220	16. 11.2016
20	Блок питания 0-12В/300мА		1270	16.11.2016
21	Блок питания 1-29В/2А (КТ908)		1496	16.11.2016
22	Блок питания 12В 6А (КТ827)		1731	16.11.2016
23	Блок питания 60В 100мА		752	16.11.2016
24	Блок питания Senao-568	1044	1740	11.07.2016
25	Блок питания Senao-868	1116	1825	11.07.2016
26	Блок питания автомобильной радиостанции (13.8В, ЗА )		498	16.11.2016
27	Блок питания для аналоговых и цифровых микросхем		383	16.11.2016
28	Блок питания для ионизатора (Люстра Чижевского)		529	16.11.2016
29	Блок питания для персонального компьютера «РАДИО 86 РК»		432	16. 11.2016
30	Блок питания для телевизора 250В		641	16.11.2016
31	Блок питания на ТВК-110 ЛМ 5-25В/1А		481	16.11.2016
32	Блок питания с автоматическим зарядным устройством на компараторе		479	16.11.2016
33	Блок питания с гасящим конденсатором		511	16.11.2016
34	Блок питания СИ-БИ радиостанции (142ЕН8, КТ819)		533	16.11.2016
35	Блок питания Ступенька 5 — 9 — 12В на ток 1A		447	16.11.2016
36	Блок питания усилителя ЗЧ (18В, 12В)		356	16.11.2016
37	ВСА-5К, ВСА-111К	256	20023	14.03.2010
38	Выпрямители для получения двуполярного напряжения 3В, 5В, 12В, 15В и других		663	16. 11.2016
39	Выпрямитель для питания конструкций на радиолампах (9В, 120В, 6,3В)		354	16.11.2016
40	Выпрямитель с малым уровнем пульсаций		484	16.11.2016
41	Высококачественный блок питания на транзисторах (0-12В)		747	16.11.2016
42	Высокоэффективное зарядное устройство для аккумуляторов		710	16.11.2016
43	Высокоэффективное зарядное устройство для батарей		21847	22.11.2004
44	Два бестрансформаторных блока питания		451	16.11.2016
45	Двуполярный источник питания 12В/0,5А (К142ЕН1Г,КТ805)		410	16.11.2016
46	Двуполярный источник питания для УНЧ на TDA2030, TDA2040 (18В)		487	16.11.2016
47	Зарядка аккумуляторов с помощью солнечных батарей		47365	03. 02.2003
48	Зарядно-пусковое уст-во «Импульс ЗП-02»	674	19723	14.08.2009
49	Зарядно-пусковое устройство Старт УПЗУ-У3	180	1884	11.03.2017
50	Зарядно-пусковое устройство-автомат для автомобильного аккумулятора 12В		1152	16.11.2016
51	Зарядно-разрядное устройство для аккумуляторов емкостью до 55Ач		890	16.11.2016
52	Зарядное устройство	9	19077	12.07.2007
53	Зарядное устройство для Ni-Cd аккумуляторов		623	16.11.2016
54	Зарядное устройство «КЕДР-АВТО»	7	21985	05.10.2009
55	Зарядное устройство HAMA TA03C	3973	804	07.10.2016
56	Зарядное устройство \»Квант\»	41	13672	22. 10.2008
57	Зарядное устройство \»Рассвет-2\»		118847	23.12.2009
58	Зарядное устройство для автомобильного аккумулятора		30934	21.04.2006
59	Зарядное устройство для автомобильного аккумулятора		774	16.11.2016
60	Зарядное устройство для аккумулятором с током заряда 300 мА		425	16.11.2016
61	Зарядное устройство для никель-кадмиевых аккумуляторов (0,5 -1А/ч)		484	16.11.2016
62	Зарядное устройство для никель-кадмиевых и никель-металлогидридных аккумуляторов		39990	04.05.2009
63	Зарядное устройство для фонарей ФОС-1	45	10509	03.12.2006
64	Зарядное устройство до 5 А.	31	14129	10.02.2009
65	Зарядное устройство на основе импульсного инвертора (К1114ЕУ4, КТ886)		516	16. 11.2016
66	Зарядное устройство с таймером для Ni-Cd аккумуляторов		395	16.11.2016
67	Зарядное устройство с температурной компенсацией		464	16.11.2016
68	Зарядное устройство шуруповёрта P.I.T.	466	2950	14.07.2016
69	Звуковой индикатор разряда 12V аккумулятора		14271	15.10.2002
70	Измеритель заряда для автомобильного аккумулятора		570	16.11.2016
71	Импульсные источники питания на микросхемах и транзисторах		807	16.11.2016
72	Импульсные источники питания, теория и простые схемы		1395	16.11.2016
73	Импульсный блок питания 5В 0,2А		588	16.11.2016
74	Импульсный блок питания на транзисторах и таймер на КР512ПС10 (12В-1,2А)		365	16. 11.2016
75	Импульсный блок питания УМЗЧ мощностью 800Вт (ЛА7, ЛА8, ТМ2, КП707В2)		526	16.11.2016
76	Импульсный блок питания УНЧ 4х30В 200Вт		582	16.11.2016
77	Импульсный источник питания (5В 6А)		346	16.11.2016
78	Импульсный источник питания на 40 Вт		411	16.11.2016
79	Импульсный источник питания на микросхеме КР1033ЕУ10 (27В, 3А)		273	16.11.2016
80	Импульсный источник питания с полумостовым преобразователем (КР1156ЕУ2)		444	16.11.2016
81	Импульсный источник питания УМЗЧ (60В)		382	16.11.2016
82	Импульсный сетевой блок питания 9В 3А (КТ839)		441	16.11.2016
83	Импульсный сетевой блок питания УМЗЧ 2х25В, 20В, 10В		368	16. 11.2016
84	Индикатор ёмкости батарей		487	16.11.2016
85	Интеллектуальное зарядное устройство	1494	9792	22.09.2008
86	Источник питания 14В 12А (завод «Фотон», Ташкент)	1321	1188	11.07.2016
87	Источник питания для автомобильного трансивера 13В 20А		545	16.11.2016
88	Источник питания для гибридного (лампы, транзисторы) трансивера		340	16.11.2016
89	Источник питания для детских электрофицированных игрушек 12В		369	16.11.2016
90	Источник питания для измерительного прибора на микросхемах		366	16.11.2016
91	Источник питания для измерительных приборов		391	16.11.2016
92	Источник питания для компьютера		420	16. 11.2016
93	Источник питания для логических микросхем (5В)		347	16.11.2016
94	Источник питания для трехвольтовых аудиоплейеров		355	16.11.2016
95	Источник питания для часов на БИС		371	16.11.2016
96	Источник питания на базе импульсного компьютерного БП (5-15В, 1-10А)		594	16.11.2016
97	Источник питания повышенной мощности 12В 20А (142ЕН5+транзисторы)		648	16.11.2016
98	Источник питания повышенной мощности 14 В, 100 Ватт		449	16.11.2016
99	Источник питания с плавным изменением полярности +/- 12В		396	16.11.2016
100	Источник питания со стабилизацией на UL7523 (3В)		372	16.11.2016
101	Источники питания для варикапа		360	16. 11.2016
102	Квазирезонансные преобразователи с высоким КПД		462	16.11.2016
103	Кедр-М	78	15421	18.11.2007
104	Комбинированный блок питания 0-215В/0-12В/0,5А		437	16.11.2016
105	Комбинированный лабораторный блок питания 4-12V/1.5A (К140УД6,КП901)		478	16.11.2016
106	Конденсаторно-стабилитронный выпрямитель		440	16.11.2016
107	Лабораторный блок питания для рабочего места (3-18В 4А)		544	16.11.2016
108	Лабораторный блок питания с регулируемым напряжением от 5 до 100В (0,2А)		519	16.11.2016
109	Лабораторный источник питания на микросхеме LM324 (0-30 В, 1 А)		469	16.11.2016
110	Малогабаритное универсальное зарядное устройство для аккумуляторов		489	16. 11.2016
111	Маломощный источник питания (9В, 70мА)		343	16.11.2016
112	Маломощный конденсаторный выпрямитель с ШИМ стабилизатором		444	16.11.2016
113	Маломощный регулируемый двуполярный источник питания (LM317, LM337)		304	16.11.2016
114	Маломощный сетевой блок питания (9В)		487	16.11.2016
115	Маломощный сетевой источник питания — выпрямитель на 9В		324	16.11.2016
116	Миниатюрный импульсный блок питания 5…12 В		508	16.11.2016
117	Миниатюрный импульсный сетевой блок питания 5В 0,5А		471	16.11.2016
118	Миниатюрный сетевой блок питания (5В, 200мА)		268	16.11.2016
119	Мощный блок питания для усилителя НЧ (27В/3А)		406	16. 11.2016
120	Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)		952	16.11.2016
121	Мощный импульсный блок питания для УНЧ (2х50В, 12В)		435	16.11.2016
122	Мощный источник питания на составных транзисторах 0-15В 20А (КТ947, КТ827)		705	16.11.2016
123	Мощный лабораторный источник питания 0-25В, 7А		663	16.11.2016
124	Мощный электронный сетевой трансформатор для магнитолы и радиостанции на 12В		467	16.11.2016
125	Обзор схем восстановления заряда у батареек		500	16.11.2016
126	Однополярный источник питания УНЧ (40В)		332	16.11.2016
127	Питание будильника 1,5В от сети 220В		482	16. 11.2016
128	Питание микроконтролерных устройств от сети 220В		413	16.11.2016
129	Питание микроконтроллеров от сети 220В через трансформатор		346	16.11.2016
130	Питание микроконтроллеров от телефонной линии		326	16.11.2016
131	Питание низковольтной радиоаппаратуры от сети		340	16.11.2016
132	Поддержание аккумуляторов в рабочем состоянии		8256	04.10.2002
133	Подключение таймера к зарядному устройству аварийного аккумулятора		349	16.11.2016
134	Прецизионное зарядное устройство для аккумуляторов		477	16.11.2016
135	Прибор для измерения параметров аккумуляторов.		9276	10.06.2002
136	Приставка-контроллер к зарядному устройству аккумулятора 12В		554	16. 11.2016
137	Приставка-регулятор к зарядному устройству аккумулятора		573	16.11.2016
138	Простейшие пусковые устройства 12В для авто на основе ЛАТРа		695	16.11.2016
139	Простое зарядное устройство для автомобильного аккумулятора (ток 1,5А)		647	16.11.2016
140	Простое зарядное устройство для аккумуляторов (до 55Ач)		583	16.11.2016
141	Простое зарядное устройство для аккумуляторов и батарей		506	16.11.2016
142	Простое малогабаритное автоматическое зарядное устройство для пальчиковых аккумуляторов		32843	27.06.2006
143	Простой блок питания 5В/0,5А (КТ807)		520	16.11.2016
144	Простой двуполярный источник питания (14-20В, 2А)		356	16. 11.2016
145	Простой импульсный блок питания мощностью 15Вт		417	16.11.2016
146	Простой импульсный блок питания на ИМС		501	16.11.2016
147	Простой импульсный источник питания 5В 4А		449	16.11.2016
148	Пятивольтовый блок питания с ШИ стабилизатором		389	16.11.2016
149	Регулируемый блок питания на ОУ LM324 (0-30В, 2А)		635	16.11.2016
150	Регулируемый двуполярный источник питания из однополярного		405	16.11.2016
151	Регулируемый импульсный стабилизатор напряжения с ограничением по току (2-25В, 0-5А)		571	16.11.2016
152	Регулируемый источник питания на LM317T (1-37В 1,5А)		503	16.11.2016
153	Регулируемый источник питания на ток до 1 А (К142ЕН12А)		451	16. 11.2016
154	Регулируемый стабилизатор тока 16В/7А (140УД1, КУ202)		499	16.11.2016
155	Регуляторы заряда аккумуляторов от солнечных батарей		454	16.11.2016

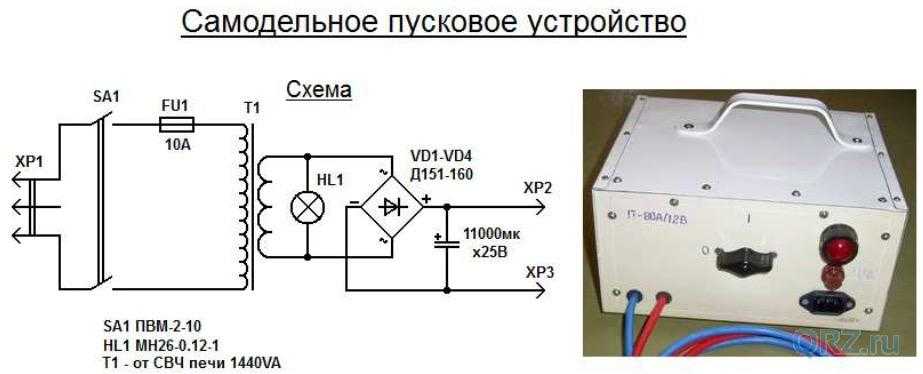

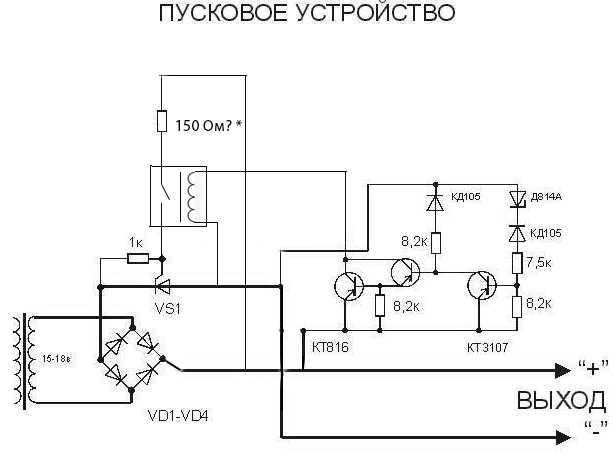

156	Самодельное пусковое устройство	130	2441	25.06.2017
157	Самодельный лабораторный источник питания с регулировкой 0-20В		498	16.11.2016
158	Сетевая «Крона» 9В/25мА		492	16.11.2016
159	Симметричный динистор в бестрансформаторном блоке питания		475	16.11.2016
160	Солнечное зарядное устройство	13235	1587	16.04.2014
161	Стабилизатор напряжения сети СПН-400 \»Рубин\»		2794	28.06.2012
162	Стабилизатор тока для зарядки батареи 6В (142ЕН5А)		397	16. 11.2016
163	Стабилизированный блок питания 3-12В/0,25А (142ЕН12А)		437	16.11.2016
164	Стабилизированный источник питания с автоматической защитой от коротких замыканий		416	16.11.2016
165	Стабилизированный лабораторный источник питания (0-27В, 500мА)		392	16.11.2016
166	Схема автоматического зарядного устройства (на LM555)		559	16.11.2016
167	Схема автоматического зарядного устройства для сотовых телефонов		884	16.11.2016
168	Схема блока питания и зарядного устройства для iPod		42283	22.03.2012
169	Схема блока питания с напряжением 12В и током 6А		499	16.11.2016
170	Схема высоковольтного преобразователя (вход 12В, вых — 700В)		471	16. 11.2016
171	Схема зарядно-разрядного устройства с током 5А (КУ208, КТ315)		586	16.11.2016

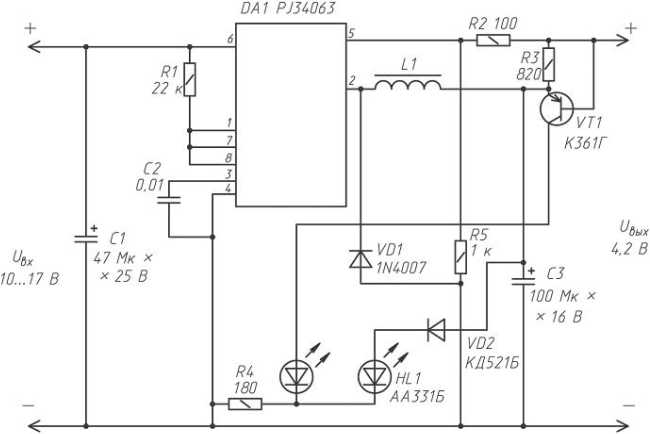

172	Схема зарядного устройства для Li-Ion и Ni-Cd аккумуляторов		707	16.11.2016
173	Схема зарядного устройства для аккумулятора от GSM-телефона (LM317)		327	16.11.2016
174	Схема зарядного устройства для батарей		444	16.11.2016
175	Схема зарядного устройства с повышающим преобразователем		429	16.11.2016
176	Схема измерителя выходного сопротивления батарей		414	16.11.2016
177	Схема импульсного стабилизатора для зарядки телефона		446	16.11.2016
178	Схема источника питания 12В, с током в нагрузке до 10 А		607	16. 11.2016
179	Схема контроллера заряда батарей		393	16.11.2016
180	Схема непрерывного подзаряда батарей		429	16.11.2016
181	Схема простого зарядного устройства на диодах		417	16.11.2016
182	Схема стабилизированного источника питания 40В, 1.2А		419	16.11.2016
183	Схема умного зарядного устройства для Ni-Cd аккумуляторов (MAX713)		695	16.11.2016
184	Схема универсального лабораторного источника питания		496	16.11.2016
185	Схема устройства для подзаряда батарей		256	16.11.2016
186	Схемы бестрансформаторного сетевого питания микроконтроллеров		480	16.11.2016
187	Схемы бестрансформаторных зарядных устройств		456	16. 11.2016
188	Схемы нетрадиционных источников питания для микроконтроллеров		439	16.11.2016
189	Схемы питания микроконтроллеров от разъёмов COM, USB, PS/2 (5-9В)		536	16.11.2016
190	Схемы питания микроконтроллеров от солнечных элементов		476	16.11.2016
191	Схемы подзарядки маломощных аккумуляторных батарей для питания МК		438	16.11.2016
192	Схемы простых выпрямителей для зарядки аккумуляторов		590	16.11.2016
193	Таймер-индикатор разрядки батареи		387	16.11.2016
194	Тиристорное зарядное устройство на КУ202Е		855	16.11.2016
195	Универсальное зарядное устройство для маломощных аккумуляторов		478	16. 11.2016
196	Универсальный блок питания с несколькими напряжениями		452	16.11.2016
197	Устройство автоматической подзарядки аккумулятора		10970	30.10.2005
198	Устройство для автоматической тренировки аккумуляторов 12В, 40-100Ач		665	16.11.2016
199	Устройство для заряда и формирования аккумуляторных батарей 6-12В, 85Ач		625	16.11.2016
200	Устройство для поддержания заряда батареи 6СТ-9		429	16.11.2016
201	Устройство для хранения никель-кадмиевых аккумуляторов		391	16.11.2016
202	Устройство зарядное автоматическое УЗ-А-12-4,5	134	16038	19.04.2006
203	Устройство контроля заряда и разряда аккумулятора 12В		623	16. 11.2016
204	Экономичный импульсный блок питания 2×25В 3,5А		625	16.11.2016
205	Экономичный источник питания с малой разницей входного и выходного напряжения 5В 1А		429	16.11.2016
206	Эксплуатация никелево-кадмиевых аккумуляторов (НКА) при повышенных разрядных токах		6276	06.10.2002
207	Эксплуатация никелево-кадмиевых аккумуляторов при повышенных разрядных токах		2922	10.06.2002
208	Электронный стабилизатор тока для зарядки аккумуляторных батарей		691	16.11.2016

Зарядные устройства на тиристорах для автомобильного аккумулятора

Зарядное устройство на тиристорах для аккумулятора обладает рядом преимуществ. Такая схема позволяет безопасно зарядить любую автомобильную батарею на 12 В, без риска закипания.

Дополнительно приборы данного типа подходят для восстановления свинцово-кислотных батарей. Достигается это за счет контроля параметров зарядки, а значит возможности имитировать восстановительные режимы.

Содержание статьи:

• 1 Импульсное зарядное устройство на КУ202Н
  • 1.1 Узнай время зарядки своего аккумулятора
  • 1.2 Принцип работы
  • 1.3 Особенности сборки и эксплуатации
• 2 Тиристорное зарядное устройство своими руками

Импульсное зарядное устройство на КУ202Н

Распространенная, простая, но очень эффективная схема тиристорного фазоимпульсного регулятора мощности уже давно используется для заряда свинцовых аккумуляторов.

Зарядка на КУ202Н позволяет:

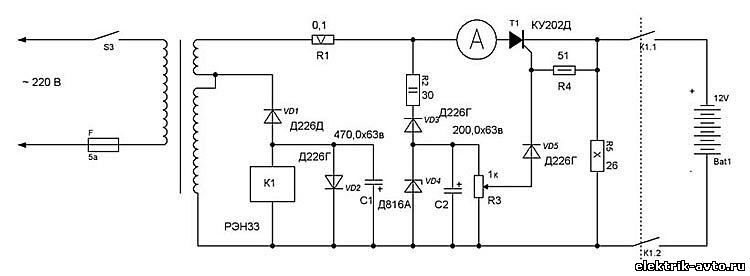

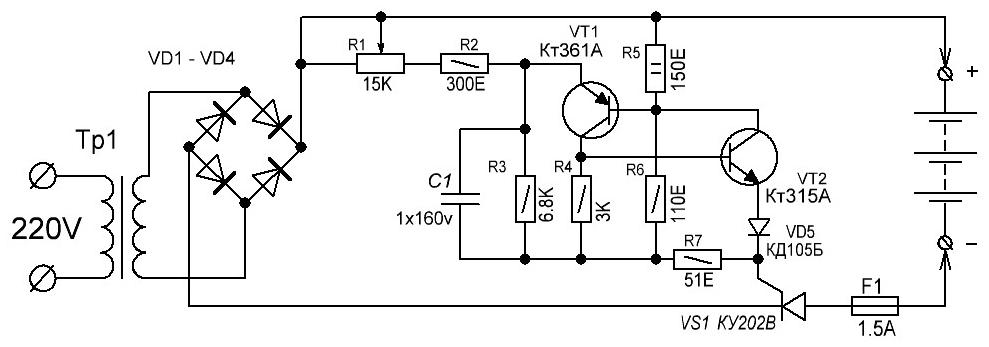

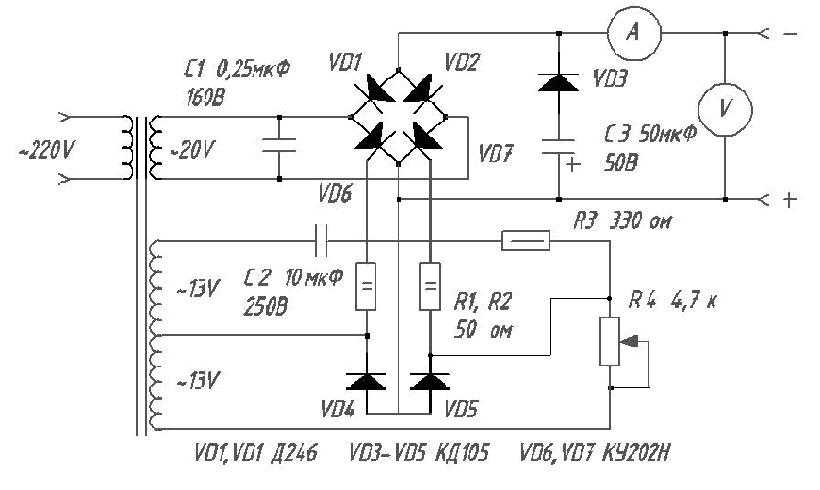

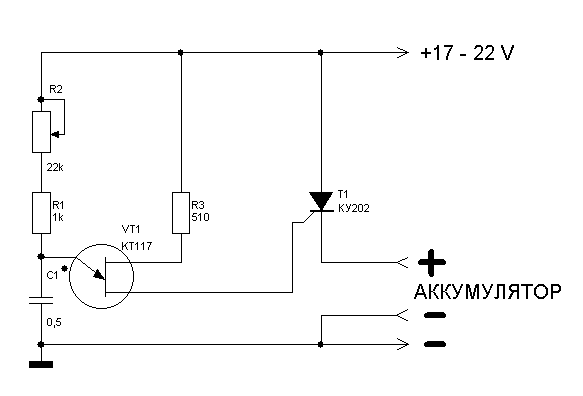

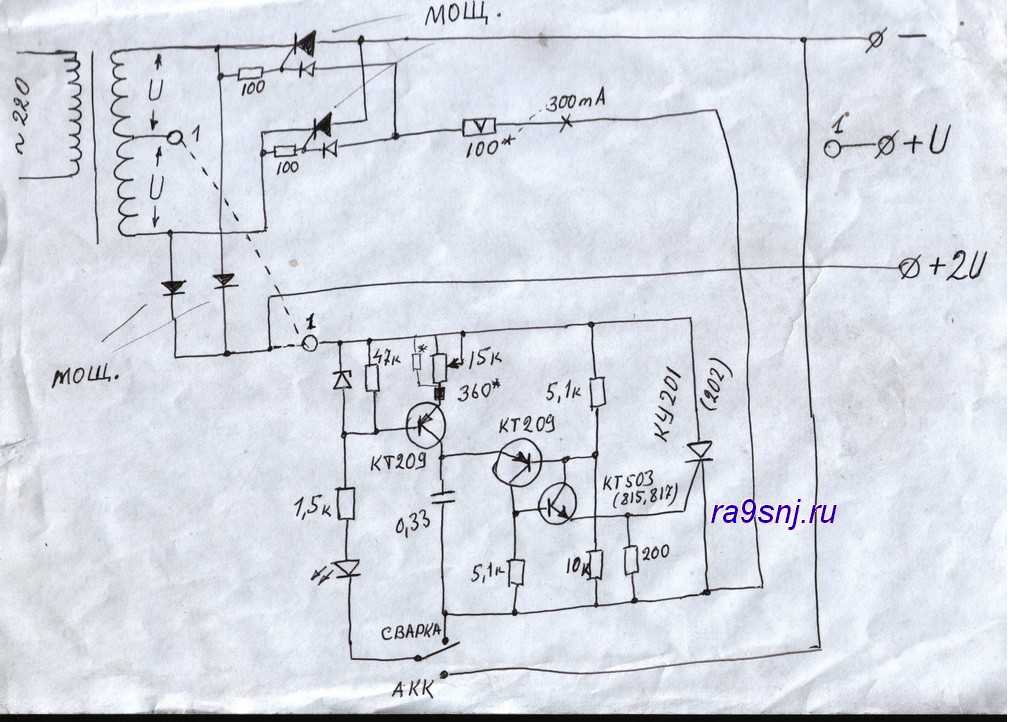

Схема тиристорного зарядного устройства на КУ202Н

• добиться зарядного тока до 10А;
• выдавать импульсный ток, благоприятно влияющий на продолжительность жизни АКБ;
• собрать устройство своими руками из недорогих деталей, доступных в любом магазине радиоэлектроники;
• повторить принципиальную схему даже новичку, поверхностно знакомому с теорией.

Условно, представленную схему можно разделить на:

• Понижающее устройство – трансформатор с двумя обмотками, превращающий 220В из сети в 18-22В, необходимых для работы прибора.
• Выпрямительный блок, преобразующий импульсное напряжение в постоянно собирается из 4-х диодов или реализуется с помощью диодного моста.
• Фильтры – электролитические конденсаторы, отсекающие переменные составляющие выходного тока.
• Стабилизация осуществляется за счет стабилитронов.
• Регулятор тока производится компонентом, строящимся на транзисторах, тиристорах и переменном сопротивлении.
• Контроль выходных параметров реализуется с помощью амперметра и вольтметра.

Принцип работы

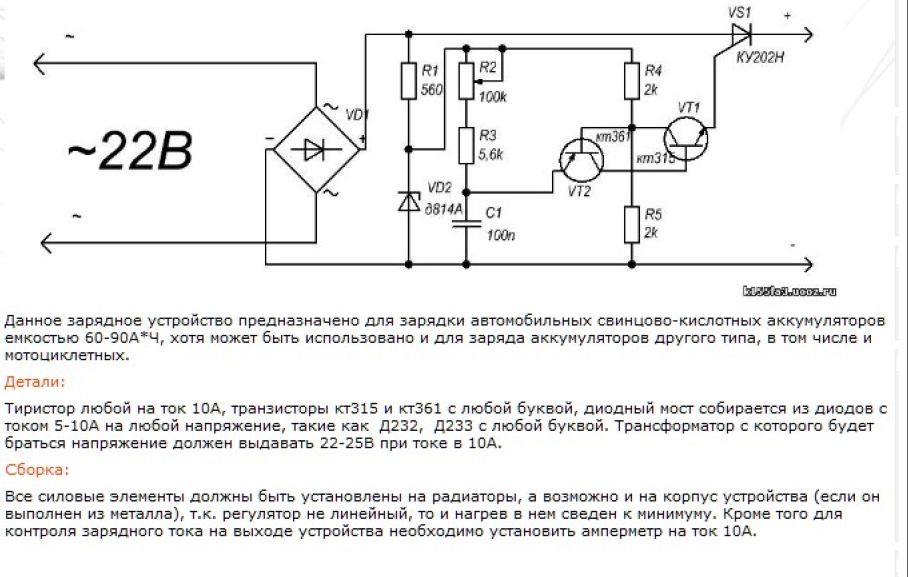

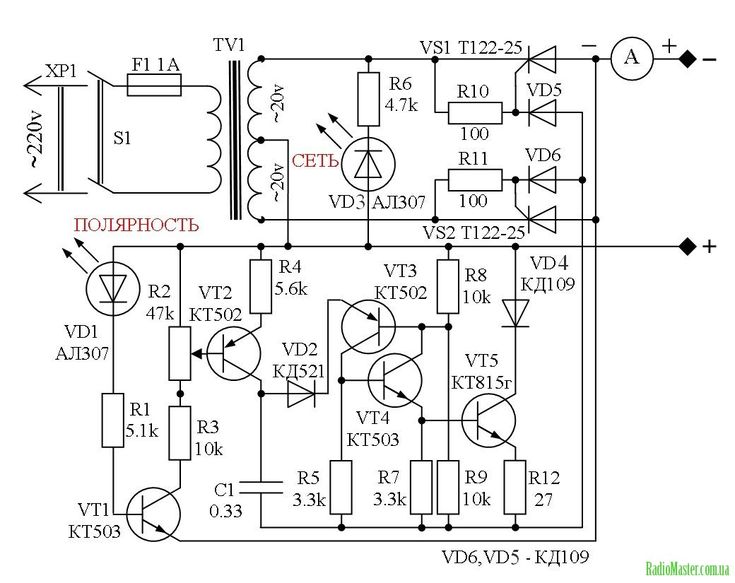

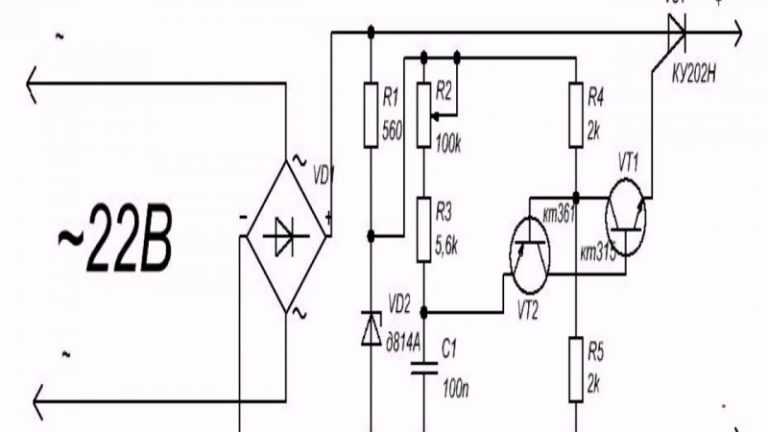

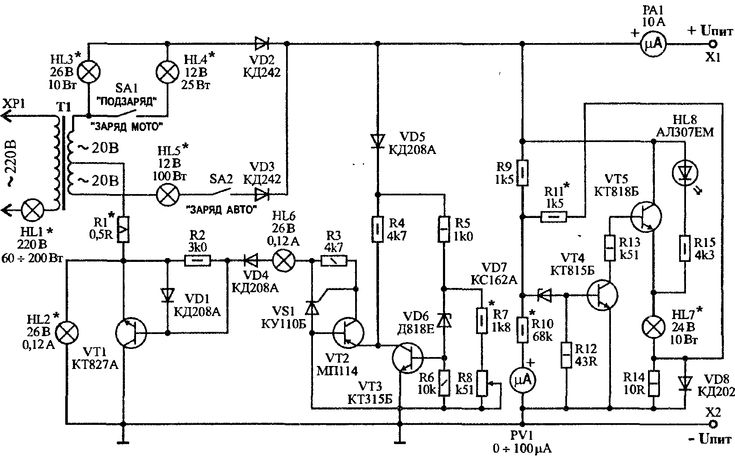

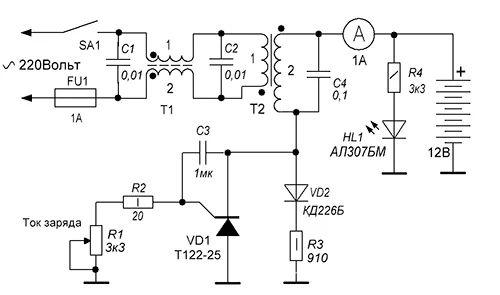

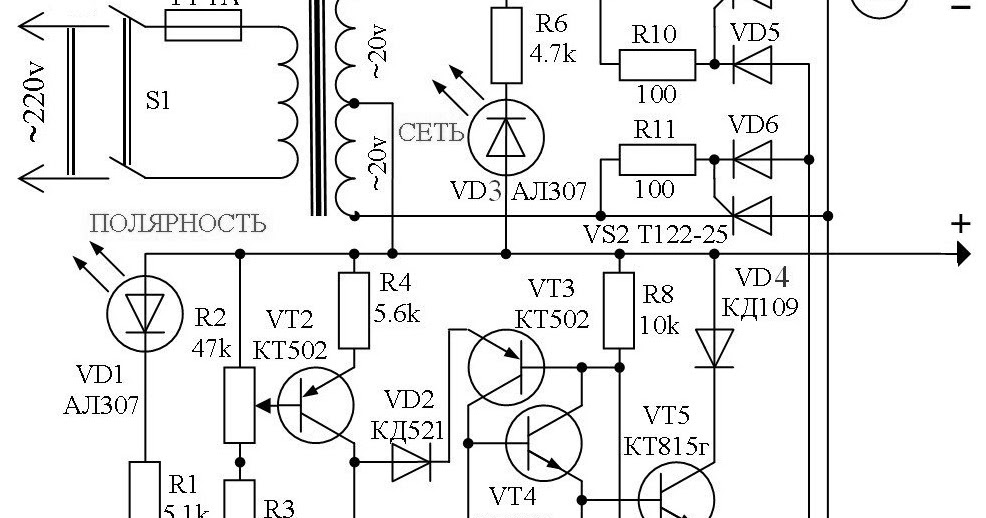

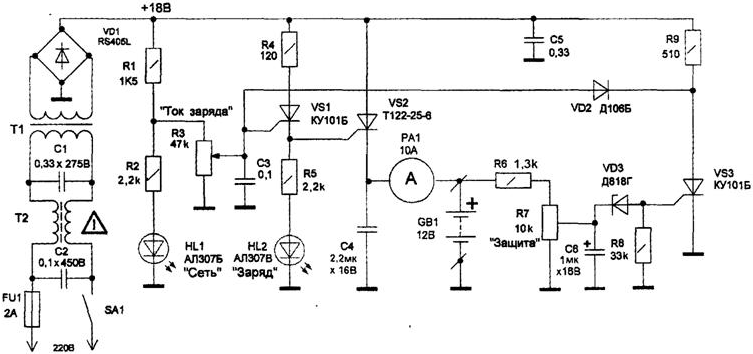

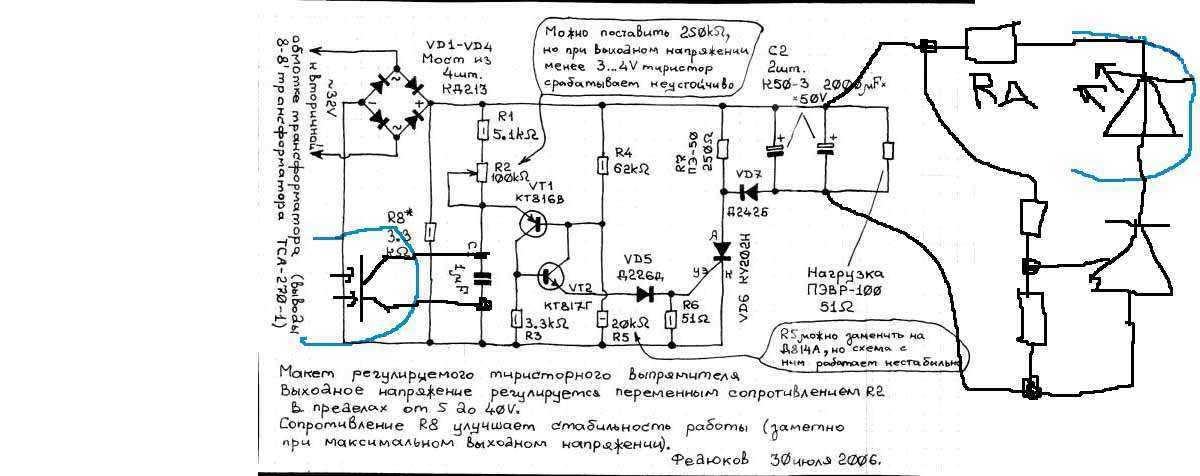

Схема зарядного устройства с тиристором

Цепь из транзисторов VT1 и VT2 контролирует электрод тиристора. Ток проходит через VD2, защищающий от возвратных импульсов. Оптимальный ток зарядки контролируется компонентом R5. В нашем случае, он должен быть равен 10% от емкости аккумулятора. Чтобы контролировать регулятор тока, данный параметр перед клеммами подключения необходимо установить амперметр.

Питание данной схемы осуществляется трансформатором с выходным напряжением от 18 до 22 В. Обязательно необходимо расположить диодный мост, а также управляющий тиристор на радиаторах, для отвода избытка тепла. Оптимальный размер радиатора должен превышать 100см2. При использовании диодов Д242-Д245, КД203- в обязательном порядке изолируйте их от корпуса устройства.

Данная схема зарядного устройства на тиристорах обязательно должна комплектоваться предохранителем для выходного напряжения. Его параметры подбираются согласно собственных нужд. Если вы не собираетесь использовать токи более 7 А, то предохранителя на 7.3 А будет вполне достаточно.

Особенности сборки и эксплуатации

Схема проверки теристора

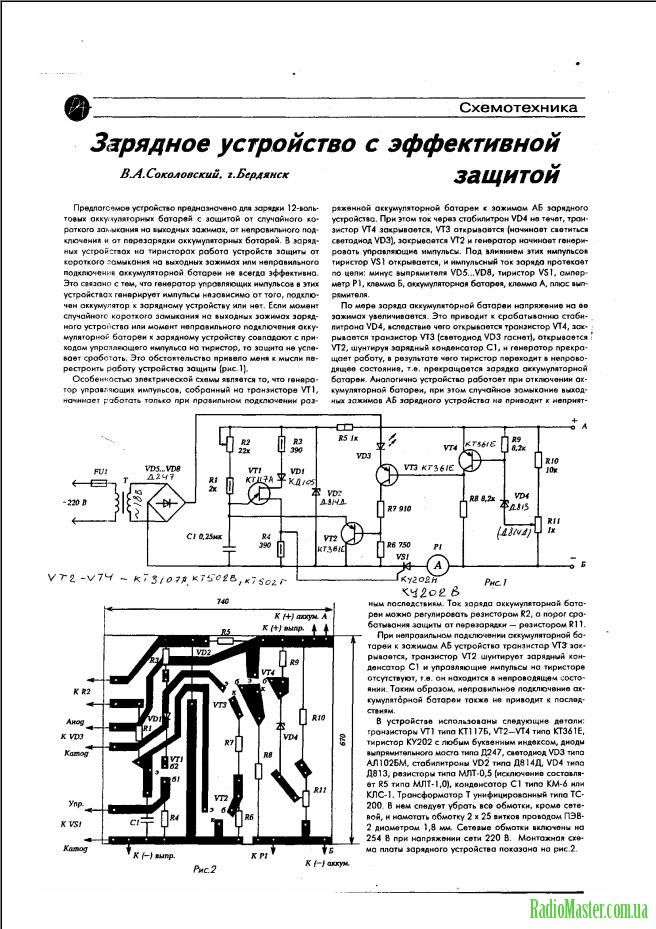

Собранное по представленной схеме зарядное устройство в дальнейшем можно дополнять автоматическими защитными системами (от переполюсовки, короткого замыкания и др). Особенно полезным, в нашем случае будет установка системы отключения подачи тока при заряде батареи, что убережет ее от перезаряда и перегрева.

Другие защитные системы желательно комплектовать светодиодными индикаторами, сигнализирующими о коротких замыканиях и других проблемах.

Внимательно следите за выходным током, так как он может изменяться из-за колебаний в сети.

Как и аналогичные тиристорные фазоимпульсные регуляторы, собранное по представленной схеме зарядное устройство создает помехи радиоприему, поэтому желательно предусмотреть LC-фильтр для сети.

Тиристор КУ202Н можно заменить аналогичными КУ202В, КУ 202Г или КУ202Е. Также можно использовать и более производительные Т-160 или Т-250.

Тиристорное зарядное устройство своими руками

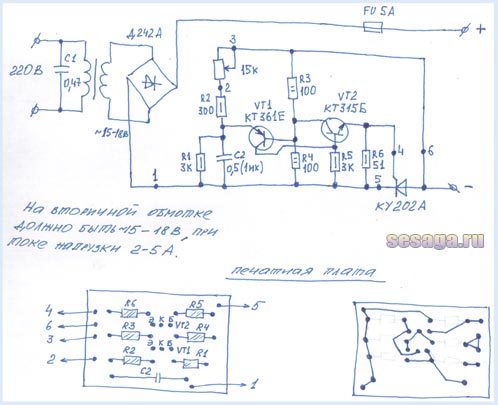

Тиристор самодельный

Для собственноручной сборки представленной схемы понадобится минимум времени и сил, вместе с невысокими затратами на компоненты. Большую часть составляющих можно легко заменить на аналоги. Часть деталей можно позаимствовать у вышедшего из строя электрооборудования. Перед использованием, компоненты следует проверить, благодаря этому собранное даже из б/у деталей зарядное устройство, будет работать сразу после сборки.

В отличие от представленных на рынке моделей, работоспособность собранного своими руками зарядного сохраняется в большем диапазоне. Вы можете зарядить автомобильный аккумулятор от -350С до 350С. Это и возможность регулировать выходной ток, давая батарее большой ампераж, позволяет за короткое время компенсировать батарее заряд, достаточный для поворота стартером мотора.

Тиристорные зарядные устройства имеют место в гаражах автолюбителей, благодаря их возможностям безопасно заряжать автомобильный аккумулятор. Принципиальная схема данного прибора позволяет собрать его самостоятельно, используя товары с радио рынка. Если знаний недостаточно, можно воспользоваться услугами радиолюбителей, которые за плату в разы меньшую, чем стоимость магазинного зарядного устройства, смогут собрать вам аппарат по предоставленной им схеме.

Похожие статьи

Автомобильное зарядное устройство своими руками: схема, фото, описание

Самодельное автоматическое автомобильное зарядное устройство своими руками: схема, плата, фото и подробное описание изготовления.

С наступлением холодов, автомобильные аккумуляторы периодически требуется подзаряжать, касается это, в первую очередь, необслуживаемых аккумуляторов.

Зимой в холода аккумуляторы разряжаются быстрее, поэтому и при коротких поездках напряжение на аккумуляторе может внезапно опуститься ниже опасного порога, генератор просто не будет успевать восполнять запас энергии и в один прекрасный момент машина просто не запустится.

Для таких случаев полезно иметь дома зарядное устройство, которое даже не обязательно покупать в магазине — можно собрать своими руками из вполне доступных компонентов.

Если под рукой уже есть достаточно мощный трансформатор на 16-20В и подходящий корпус, сборка всего зарядного может обойтись буквально в копейки.

Аккумулятор должен заряжаться током примерно в 1/10 часть его ёмкость в ампер-часах, например, для аккумулятора в 100 А/ч оптимальным зарядным током будет 10 А, для аккумулятора 50 А/ч соответственно 5 А.

Превышение зарядного тока может сулить повреждением аккумулятора, если же ток будет ниже оптимального — процесс зарядки просто может потребовать больше времени. Учитывая, что наиболее распространены аккумуляторы 60 — 120 А/ч, зарядного устройства с максимальным током в 6 А будет вполне достаточно для нечастого домашнего использования. Его схема представлена ниже.

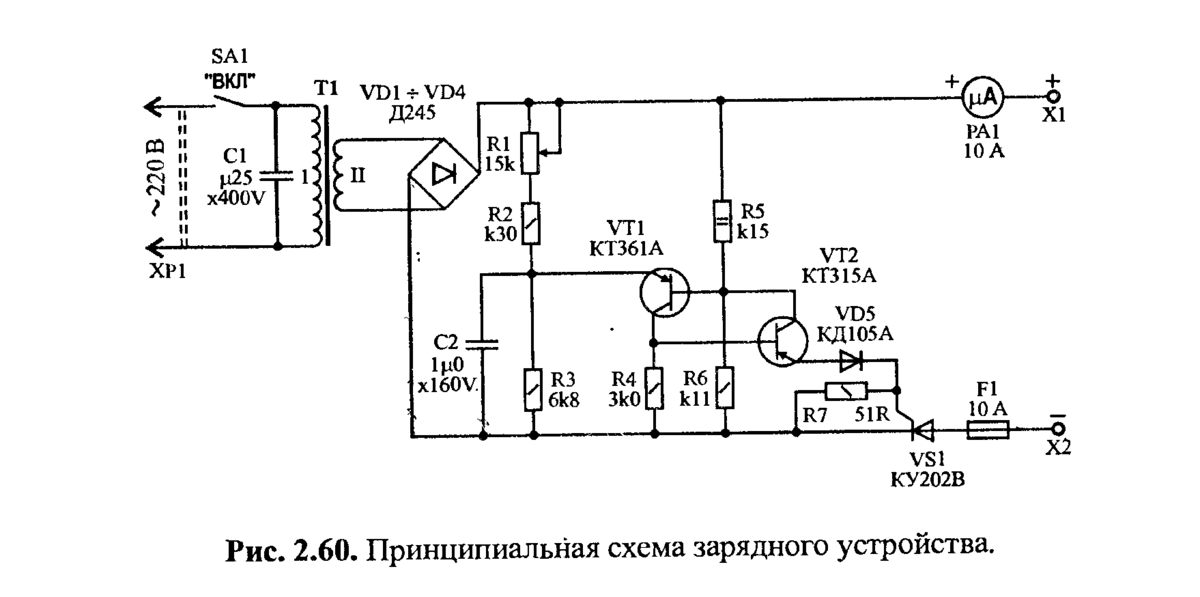

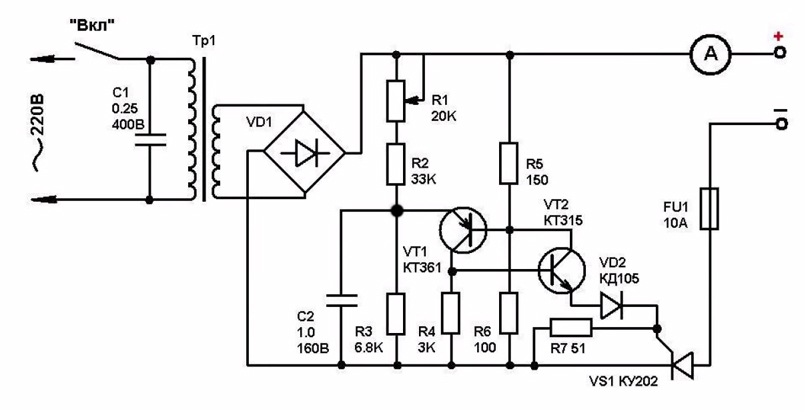

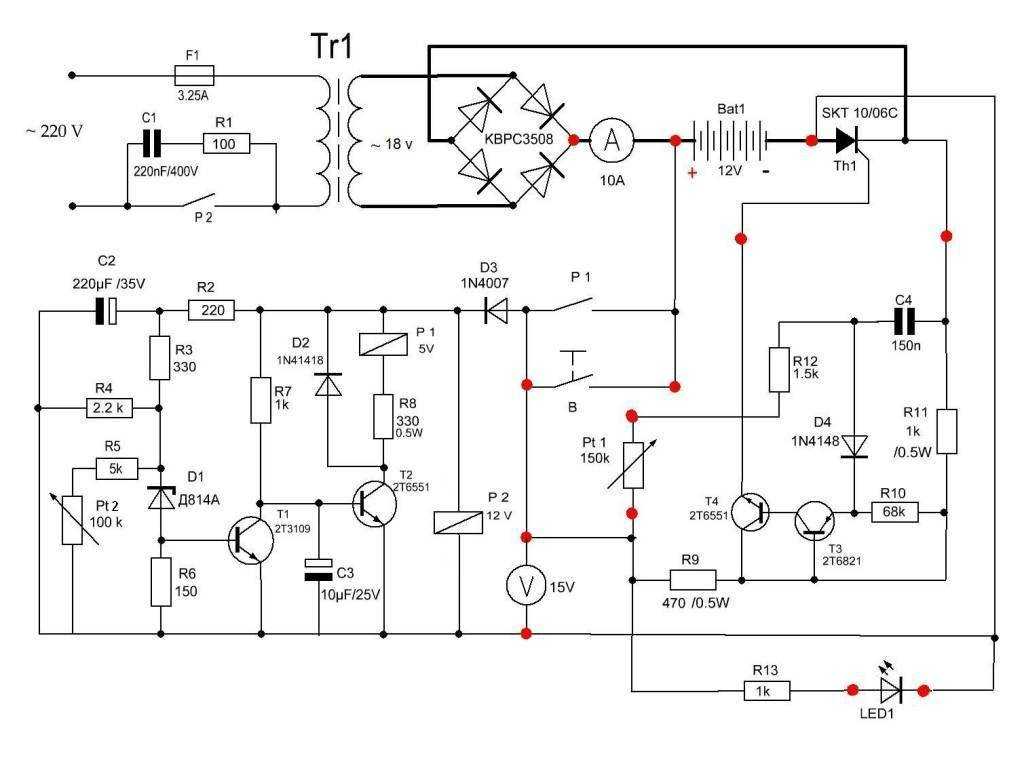

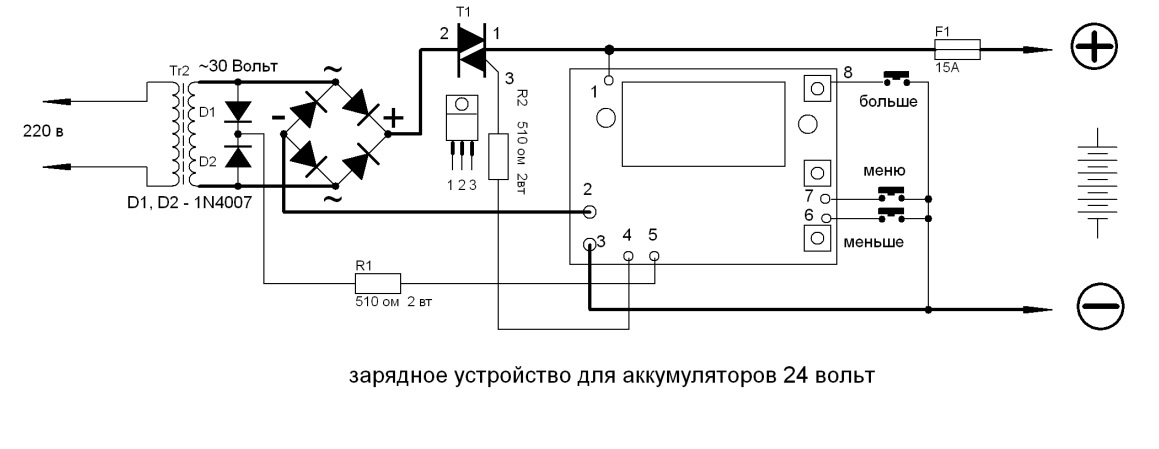

Схема зарядного устройства для автомобильного аккумулятора

Самая главная часть зарядного устройства — трансформатор, он должен быть достаточно мощным, чтобы обеспечить процесс заряда на нужном токе.

Самым оптимальным будет трансформатор с напряжением на вторичной обмотке 18В и током 6..10А, для достижения нужного напряжения либо тока можно соединять вторичный обмотки последовательно, либо параллельно (если они одинаковые), также соединять можно и трансформаторы в пары.

Например, на барахолках можно найти советские накальные трансформаторы от ламповых устройств, они содержат мощные обмотки с напряжением 6-7В. Последовательное соединение трёх таких обмоток как раз даст нужное напряжение.

Трансформаторы хороши тем, что переносят короткие замыкания, очень надёжны и долговечны, однако при этом имеют большой вес и габариты. Вместо трансформатора можно использовать и более компактные импульсные источники питания (с теми же параметрами по напряжению и току), например, многие переделывают компьютерные блоки питания, повышая выходное напряжение 12В до нужного для зарядки 15-20В.

Сама же схема зарядного устройства достаточно проста. В ней используется тиристор BT151-500 в качестве регулирующего элемента, вместо него подойдёт также любой другой с током не менее 20А.

В процессе работы тиристор будет нагреваться, поэтому его нужно посадить на небольшой радиатор. Особое внимание стоит уделить резистору R1 — при максимальном зарядном токе на нём будет выделяться достаточно большая мощность, 10-15Вт, поэтому здесь нужно использовать по несколько мощных резисторов, соединённых параллельно. Для дополнительного охлаждения на них можно даже поставить небольшой радиатор, либо использовать в качестве него стенку корпуса.

Ещё один элемент на схеме, который потребует охлаждения — выпрямитель после трансформатора, он не показан на схеме. Использовать здесь можно любую диодную сборку на ток не менее 10А, напряжение оптимально взять 50-100В. Более высоковольтные диодные сборки, как правило, сильнее нагреваются при работе на больших токах из-за большего падения напряжение.

Радиатор может быть небольшим, но для надёжности его лучше установить. Для регулировок режима зарядного устройства на схеме имеются два подстроечных резистора, для индикации — светодиод. Аккумулятор подключается к выходам «А» по схеме в соответствии с полярностью, переполюсовка может вывести из строя аккумулятор.

Все остальные элементы на схеме — обычные резисторы с конденсаторы, конденсатор на 47 мкФ должен быть на напряжение не менее 25В, то же самое касается конденсаторов в фильтре после диодного моста (не показаны на схеме).



Для сборки зарядного устройства предусмотрена печатная плата, увидеть которую можно выше. Обратите внимание, что все силовые дорожки имеют большую ширину — дополнительно их можно залудить хорошим слоем припоя, чтобы нигде не было потерь напряжения и соответственно нагрева, особенно это касается мест соединения проводов с платой. Самый надёжный вариант — намертво впаять провода на плату, без лишних винтовых креплений. Сами провода также должны быть соответствующего сечения, автор использует 2,5 кв. мм. для подключения питания с трансформатора к плате, и 4 кв. мм. — длинные провода от зарядного устройства до подключаемого аккумулятора.

К слову, печатная плата может быть выполнена простым способом — для этого нужно лишь разметить расположение деталей на листке, как показано ниже, а затем нанести рисунок дорожек на будущую плату маркером, для это подойдёт лаковый, либо же любой другой лак, в том числе для ногтей.

Плата собирается в соответствии со схемой, к нужным деталям прикручиваются радиаторы, подключаются все провода. Для контроля напряжения и зарядного тока в таких устройствах очень удобно использовать стрелочные головки, которые не требуют питания и дают очень наглядные показания. На переднюю панель выводятся все органы управления, тумблер включения. В качестве корпуса подойдёт любой жёсткий короб нужных размеров, например, автор использует корпус от бывшего заводского зарядного устройства, он уже имеет стрелочный индикатор на передней панели и удобную ручку для переноски. Ниже представлены фото собранной платы и готового зарядного устройства. Удачной сборки!

Зарядное устройство для автомобильного аккумулятора своими руками

• Статья
• Видео

Иногда случается так, что аккумулятор в машине садиться и завести ее уже не получается, так как стартеру не хватает напряжения и соответственно тока, чтобы провернуть вал двигателя. В этом случае можно «прикурить» от другого владельца авто, чтобы двигатель заработал и аккумулятор стал заряжаться от генератора, однако для этого нужны специальные провода и человек, желающий вам помочь. Можно так же зарядить аккумулятор самостоятельно посредством специализированного зарядного устройства, однако они достаточно дорогие, и пользоваться ими приходится не особо часто. Поэтому в данной статье мы подробно рассмотрим устройство самоделки, а также инструкцию о том, как сделать зарядное устройство для автомобильного аккумулятора своими руками.

• Устройство самоделки
• Технология сборки
• Правила эксплуатации

Устройство самоделки

Нормальное напряжение на аккумуляторе, отключенном от автомобиля, находится в пределах между 12,5 в и 15 в. Поэтому зарядное устройство должно выдавать такое же напряжение. Ток заряда должен быть равен примерно 0,1 от емкости, он может быть и меньше, но это увеличит время зарядки. Для стандартной батареи емкостью 70-80 а/ч ток должен быть равен 5-10 амперам в зависимости от конкретного аккумулятора. Наше самодельное зарядное устройство для АКБ должно соответствовать этим параметрам. Для сборки зарядного устройства для автомобильного аккумулятора нам потребуются следующие элементы:

Трансформатор. Нам подойдет любой из старого электроприбора или купленный на рынке с габаритной мощностью порядка 150 Ватт, можно больше, но не меньше, иначе он будет сильно нагреваться и может выйти из строя. Отлично, если напряжение его выходных обмоток составляет 12,5-15 В, а ток порядка 5-10 ампер. Посмотреть эти параметры можно в документации к вашей детали. Если же нужной вторичной обмотки нет, то необходимо будет перемотать трансформатор под другое выходное напряжение. Для этого:

1. Удалите все ненужные вторичные обмотки, оставив только первичную.
2. Выполните расчёт необходимого числа витков и сечения проволоки для подходящего напряжения и тока. Для этого есть специальные калькуляторы и формулы из курса физики. Необходимый диаметр проволоки рассчитывается по таблице ниже. Проволока обязательно должна быть в лаковой изоляции. А число витков определяется соотношением: U1/U2=N1/N2. Отсюда следует, что если у вас первичная обмотка состоит из 480 витков, то для получения 13 Вольт на выходе необходимо намотать всего 26 витков, так как напряжение сети – 220 Вольт.
3. После этого уложите проволоку на основу виток к витку, делая изоляцию между слоями бумагой или изолентой в несколько слоев. Конец и начало обмоток выведите и надежно закрепите на корпусе. Чтобы припаять к ним провода, зачистите изоляцию ножом.
4. Для уменьшения шума и вибраций, а также улучшения изоляции, можно пропитать устройство парафином.

Таким образом мы нашли или собрали идеальный трансформатор, чтобы сделать зарядное устройство для аккумулятора своими руками.

Нам также понадобятся:

• 4 Диода. Подойдут любые диоды с током не менее 10 ампер. Одни из самых популярных: импортные – 10A10, отечественные – Д242А, 2Д203А, КД213Б. Или диодные мосты, например: КВРС1001, КВРС1002 и их аналоги.
• 4 радиатора для диодов. Можно, конечно, обойтись и без них на малых токах порядка 3-5 Ампер. Но это может привести к их быстрому выходу из строя, поэтому необходимы радиаторы площадью 32 кв. см или 128 кв. см для диодного моста. Их можно сделать из листового алюминия или использовать кулеры от компьютера и материнских плат.
• Разборная электрическая вилка или сетевой шнур.
• Медные провода сечением не меньше 2,5 кв. мм.
• Предохранители на 0,5А и на 10А.
• Термоусадочная трубка или изолента.
• Пластина из диэлектрика, а еще лучше – корпус, например фанерный или пластиковый.
• Кусок нихромовой проволоки от электроплитки.
• Мультиметр или вольтметр с амперметром.
• Паяльник, припой и флюс (канифоль или ЛТИ-120).
• Еще несколько радиокомпонентов, если мы хотим сделать устройство с защитой и автоматическим отключением.

Подготовив все материалы можно переходить к самому процессу сборки автомобильного ЗУ.

Технология сборки

Чтобы сделать зарядное устройство для автомобильного аккумулятора своими руками, необходимо следовать пошаговой инструкции:

1. Создаем схему самодельной зарядки для АКБ. В нашем случае она будет выглядеть следующим образом:
2. Используем трансформатор ТС-180-2. Он имеет несколько первичных и вторичных обмоток. Для работы с ним нужно соединить последовательно две первичные и две вторичные обмотки, чтобы получить нужное напряжения и ток на выходе.

3. С помощью медного провода соединяем между собой выводы 9 и 9’.
4. На стеклотекстолитовой пластине собираем диодный мост из диодов и радиаторов (как показано на фото).
5. Выводы 10 и 10’ подключаем к диодному мосту.
6. Между выводами 1 и 1’ устанавливаем перемычку.
7. К выводам 2 и 2’ с помощью паяльника крепим сетевой шнур с вилкой.
8. В первичную цепь подключаем предохранитель на 0,5 А, 10-амперный соответственно во вторичную.
9. В разрыв между диодным мостом и аккумулятором подключаем амперметр и отрезок нихромовой проволоки. Один конец которой закрепляем, а второй должен обеспечивать подвижный контакт, таким образом будет меняться сопротивление и ограничиваться ток, подаваемый на аккумулятор.
10. Изолируем все соединения термоусадкой или изолентой и помещаем устройство в корпус. Это необходимо, чтобы избежать поражения электрическим током.
11. Устанавливаем подвижный контакт на конец проволоки, чтобы ее длинна и соответственно сопротивление были максимальны. И подключаем аккумулятор. Уменьшая и увеличивая длину проволоки, необходимо выставить нужное значение тока для вашего аккумулятора (0,1 от его емкости).
12. В процессе зарядки сила тока, подаваемая на аккумулятор, будет сама уменьшаться и когда она достигнет 1 ампера можно сказать, что аккумулятор зарядился. Желательно также контролировать непосредственно напряжение на батарее, однако для этого его необходимо отключить от з/у, так как при зарядке оно будет немного выше реальных значений.

Первый запуск собранной схемы любого источника питания или ЗУ всегда производят через лампу накаливания, если она загорелась в полный накал — или где-то ошибка, или первичная обмотка замкнута! Лампу накаливания устанавливают в разрыв фазного или нулевого провода, питающих первичную обмотку.

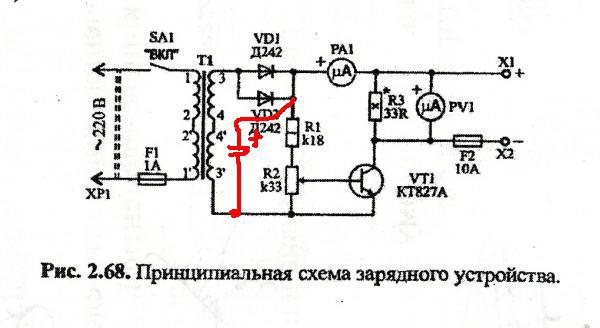

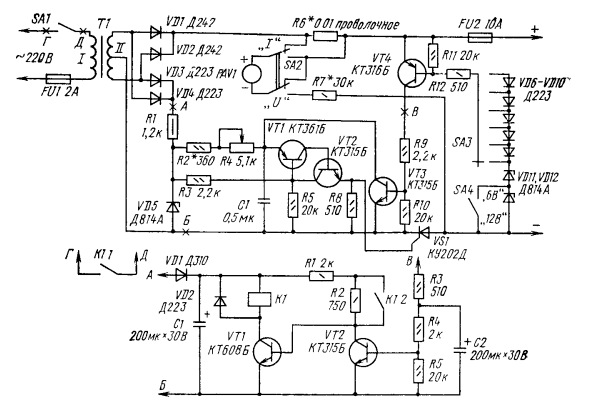

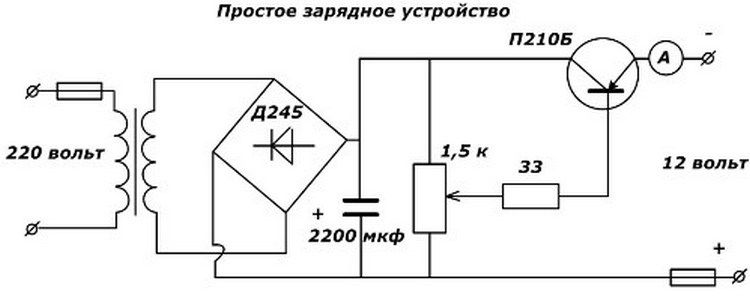

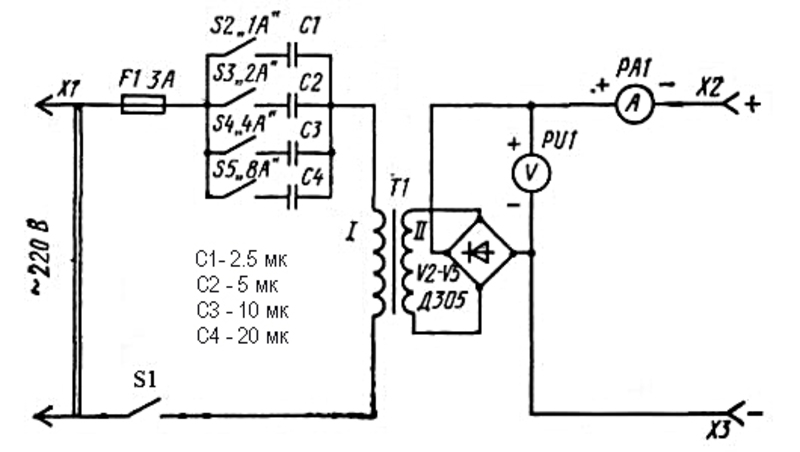

Данная схема самодельного зарядного устройства для АКБ имеет один большой недостаток – она не умеет самостоятельно отключать аккумулятор от зарядки после достижения нужного напряжения. Поэтому вам придется постоянно следить за показаниями вольтметра и амперметра. Есть конструкция, лишенная этого недостатка, однако для ее сборки потребуется дополнительные детали и больше усилий.

Наглядный пример готового изделия

Правила эксплуатации

Недостаток самодельного зарядного устройства для аккумулятора 12В заключается в том, что после полной зарядки АКБ автоматическое отключение прибора не происходит. Именно поэтому Вам придется периодически поглядывать на табло, чтобы вовремя выключить его. Еще один важный нюанс – проверять ЗУ «на искру» категорически запрещается.
