Монтажный блок ваз 21099 инжектор схема. Где находится схема предохранителей

Блоки предохранителей используются в автомобиле для защиты всех электрических цепей от скачков напряжения. Благодаря применению таких механизмов вероятность выхода из строя электрооборудования сводится к минимуму. В этой статье разберем предназначение старого и нового образца блока предохранителей ВАЗ 21099, а также рассмотрим самостоятельный процесс замены устройств.

[ Скрыть ]

Описание БП

Для начала рассмотрим описание монтажных блоков с предохранителями и реле на ВАЗ 21099 карбюратор или инжектор с высокой и низкой панелью. В девяносто девятых моделях ВАЗ может использоваться два типа щитков — нового и старого. Устройство, относящиеся к категории старого образца, имеют маркировку 17.3722. Эти девайсы оборудуются пальчиковыми предохранительными механизмами, выполненными в цилиндрическом корпусе. Они устанавливались инженерами на машины 1997 и ранних годов производства.

Что касается блоков нового образца, то они ставились на транспортные средства, выпущенные после 1998 года. Эти изделия оборудуются П-образными предохранительными элементами.

Блоки нового образца на ВАЗ 21099 1999 и более поздних годов выпуска могут отмечаться маркировкой:

• 2114-3722010-60;
• 2114-3722010-10;
• 2114-3722010-18.

Где находятся БП и какова их схема?

Независимо от схемы электрооборудования на автомобиле с двигателем 8 или 16 клапанов, монтажные устройства находятся не в салоне, а в моторном отсеке машины, в районе ветрового стекла. Автомобили с разной системой подачи горючего (инжекторный или карбюраторный двигатель) могут оснащаться блоками предохранителей ВАЗ 21099 нового образца.

Схема БП старого типа

Для начала нужно показать электрическую схему девайса и рассказать об обозначениях предохранительных деталей в изделиях старого типа.

Схема девайса старого образца

Значения реле на схеме.

Номер	Расшифровка
1	Применяется для активации механизмов очистки передней оптики
2	Девайс, контролирующий работу системы времени промывки заднего стекла
3	Деталь, применяющаяся для защиты электроцепи источников освещения аварийной «сигналки» и поворотных огней
4	Дворники лобового стекла
5	Перемычки, монтирующиеся в месте реле контроля исправности источников света
6	Этот компонент используется для обеспечения рабочего состояния системы прогрева заднего стекла
7	Резервное реле
8	Устройство, обеспечивающее рабочее состояние световых источников дальнего освещения
9	Оптика ближнего света
10	Предохранительный элемент
11	Реле контроля рабочего состояния вентилирующего устройства системы охлаждения. Повреждение этого компонента приведет к перегреву автомобильного мотора
12	Обеспечивает рабочее состояние рулевого сигнала — клаксона

Описание назначения предохранительных устройств в БП старого типа

БП нового образца

Коробка нового типа характеризуется несколько другой схемой. Тем не менее в ней также находятся все элементы для защиты электросистем и девайсов, в том числе прикуривателя и печки. Ниже разберем, какой предохранитель за что отвечает.

Девайс нового типа Таблица назначения предохранительных деталей Таблица предназначения реле в устройстве

Что нужно знать об обслуживании и ремонте БП?

В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого нужно открыть крышку блока, расположенного в специальном отсеке за перегородкой, отделяющей салон машины от пространства под капотом. В случае когда обнаружили перегоревшие компоненты, эти детали подлежат замене.

Если в наличии нет целого устройства для этого, то необходимо его приобрести. Устанавливать вместо предохранителя кусок проволоки не допускается. Это может привести к короткому замыканию, а также повреждению проводки и приборов.

Девайс находится в таком месте, где во время дождя может собираться влага. Вода, стекающая по лобовому стеклу автомобиля, попадает в отсек, в котором установлен блок. В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать воздействия влаги на БП.

Если устройство плохо загерметизировано, жидкость может разрушить внутреннюю плату блока, что приведет к необходимости выполнения ремонта.

Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия влаги:

1. Откройте крышку изделия, предварительно выключив зажигание и сбросив клемму АКБ машины.
2. Извлеките поочередно все детали и реле, вмонтированные в блок. Запомните их расположение или сфотографируйте БП, чтобы при установке ничего не перепутать. Учтите, предохранители номиналом 5 А нельзя менять на 15-амперные устройства.
3. Открутите болты, которые крепят блок к кузову автомобиля. Механизм может быть дополнительно зафиксирован с помощью герметика. В таком случае необходимо удалить его остатки канцелярским ножом.
4. После откручивания болтов вытащите блок из посадочного места. Для этого нужно отсоединить все штекеры с проводами, подключенные к нему.
5. Когда блок будет на руках, визуально оцените состояние его платы. Длительное воздействие влаги может привести к образованию плесени на схеме. Нужно попробовать очистить плату блока сухой ветошью или специальным средством, которое можно приобрести в магазине. Поврежденные влагой контакты подлежат перепайке. Для этого потребуется паяльник с канифолью и оловом. После того как контакты заново будут спаяны, блок монтируется на место. Оцените также состояние штекеров на кабелях, подсоединяющихся к девайсу. Если на контакты разрушительно повлияла влага, их предстоит поменять.
6. После монтажа девайса в посадочное место поставьте все детали, подсоедините аккумулятор и проверьте работу отремонтированного изделия.

Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
4. Поставьте в гнездо новую деталь.
5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары.

Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

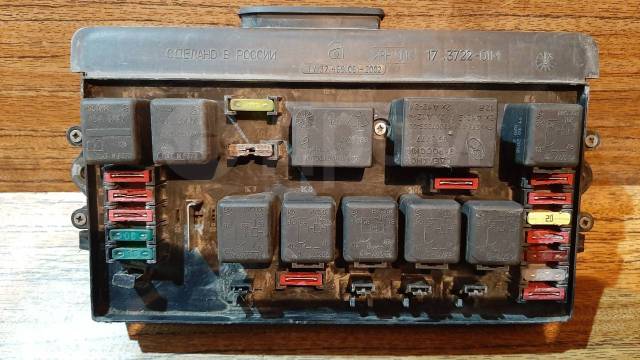

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
		Задние фары стоп-сигнала, плафон подсветки салона
		Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
		Звуковой сигнал (клаксон), выключатель клаксона
		Резервный предохранитель
		Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
		Резервный предохранитель
		Резервный предохранитель
		Левая габаритная фара
		Правая габаритная фара
		Правая фара ближнего света
		Левая фара ближнего света
		Левая фара дальнего света, контрольная лампа включения дальнего света
		Правая фара дальнего света
		Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
	Работоспособность элементов очистки передней оптики
	Работоспособность двигателя омывателя заднего стекла
	Защита от поломки лампы поворотных сигналов и световой сигнализации
	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
	Позволяет определить работоспособность лампы
	Защита от перенапряжения системы обогрева заднего стекла
	Лампы дальних фар
	Лампы ближних фар
	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
	Работа клаксона

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
		Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
		Выключатель и лампочки стоп-сигнала, плафон подсветки салона
		Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
		Клаксон, выключатель клаксона, электромотор вентилятора радиатора
		Лампа левых габаритов, лампа левых задних габаритов
		Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
		Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
		Прикуриватель, розетка для лампы переноски
		Дальний свет правой фары
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет правой фары
		Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него двигатель омывателя заднего стекла работать не будет
	Отвечает за работу ламп поворотников и световую сигнализацию
	Обеспечивает работы стеклоочистителя лобового стекла
	Защищает лампы стоп сигналов и габариты автомобиля
	Обеспечивает работу фонарей дальнего света
	Гарантирует работу устройства омывателя оптики
	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
	Звуковой сигнал или просто клаксон
	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
	Отвечает за работу устройства обогрева заднего стекла
	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них обозначает. Часто на автомобиле выходит из строя какая либо электрика, не работают дворники, фары, габариты и др. Первым делом, в такой ситуации, нужно проверить предохранители.

Блок предохранителей находится под капотом у лобового стекла

Нажав на 2 фиксатора снимаем крышку с блока предохранителей

Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, то воспользуйтесь пассатижами или плоской отверткой

Вот таблица обозначений предохранителей и реле:

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
КЗ — реле стеклоочистителя ветрового окна;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;

Предохранитель задних противотуманных фонарей находится под панелью со стороны водителя

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Монтажный блок предохранителей на ваз 2114 2115 21099 2108 2109 инжектор с европредохранителями оригинал Авар 367.3722М (№ 367.3722М)

Монтажный блок  производится в России,завод Авар(Псков)

Именно такими оригинальными монтажными блоками 367.3722М комплектуются автомобили на конвеере!

Представленный монтажный блок предохранителей предназначен для автомобилей ваз 2108,2109,21099,2113,2114,2115 с инжекторными двигателями!

То есть, если у вас инжекторный двигатель,то блок подойдёт полностью без изменений.

Просто снял старый,поставил новый-и всё будет работать.

Вы спросите а для карбюраторных двигателей разве не подойдёт?

Отвечаем:подойдёт!Но есть одно маленькое но…

Всё электрооборудование будет работать, кроме вентилятора охлаждения двигателя и звукового сигнала (вернее сигнал будет постоянно сигналить,а вентилятор

постоянно вращаться)

Почему такое происходит?

На инжекторных двигателях вентилятор охлаждения двигателя управляется электронным блоком управления двигателя(ЭБУ)На фото видно ,что вместо

реле вентилятора  и реле сигнала стоит металлическая перемычка.

Заменив перемычку сигнала на реле сигнала  (например со старого блока) сигнал начнёт у вас работать полноценно после нажатия кнопки на руле.

А вот с реле вентилятора прийдётся немножко повозиться(просто поставив реле вместо перемычки ничего не получится)

Прийдётся ставить выносное реле вентилятора.Обсуждать подробно не будем,всё же  у нас интернет магазин ,а не форум.

В общем на просторах интернета, на различных форумах эта проблемма обсуждается и есть несколько различных схем подсоединения,чтоб вентилятор заработал!

Поэтому перед покупкой этого блока 367.3722М если у вас не инжектор,а карбюратор ,то взвесьте все за и против и примите решение,набравшись либо информации на просторах интернета на соответствующих форумах,либо обратившись к автоэлектрику(уж они то установят реле вентилятора за 5 минут)

Монтажный блок предохранителей на ваз 2114,2115,21099,2108,2109,с европредохранителями,заводской оригинал,Авар,367. 3722М,заводской номер 2115-3722010-40

На вашем старом блоке предохранителей могут быть также такие номера(этот блок полностью идентичен)

2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18

Как заменить блок предохранителей ВАЗ 2108, 2109, 21099?

Блок предохранителей объединяет все автомобильные электрические цепи в себе, а также он защищает приборы и устройства от перенапряжения. Следовательно, при любой неполадке в его функционировании, блок предохранителей желательно заменить, так как может выйти из строя и другое автомобильное электрооборудование и финансовые затраты будут гораздо более серьезными!

Где находится блок предохранителей ВАЗ 2108, 21099, 2109?

Для начала необходимо понять, где же находится данный блок. Стоит заметить, что блоки монтажные бывают старого образца (авто до 1998 г.) и нового образца (после 1998 г.), но независимо от этого они располагаются под капотом, слева в отсеке перед стеклом.

В автомобилях, изготовленных включительно до 1998 г., блок предохранителей (БП) обозначается цифрами «17.3722». Он оснащен корпусом из пластмассы, внутри которого находится микросхема. К ней подключаются провода электроприборов и так называемые предохранители «бочковые» (сделаны в форме бочонков).

В авто, изготовленных позже 1998 г., БП имеют маркировку «2114-3722010-60». Кроме того, в отличие от более ранних моделей данные ТС оснащаются плавкими предохранителями (ПП).

Можно сказать, что основные отличия блоков предохранителей нового и старого образцов, это:

• Их детали имеют разную маркировку.
• У предохранителей отличается номинал.
• У новых БП нет реле времени омывателя стекла заднего, а ещё нет реле мотора вентилятора системы охлаждения.

Замена блока предохранителей на ВАЗ 2108, 21099, 2109

Процедура замены БП нового и старого образца не отличается ничем. Для её проведения Вам понадобятся такие инструменты:

• Трещоточная рукоятка или же вороток.
• Головка торцевая “на 10”.
• Удлинитель не меньше 10 см.

Вооружившись всем необходимым приступайте к демонтажу:

1. В самом начале, открыв капот, отсоедините клемму «-» на АКБ. Далее с левой (водительской) стороны, под капотом, Вы найдете блок предохранителей.	2. Сначала отсоедините штекер, находящийся в задней части.
3. Открутите две гайки крепления модуля к кузову ВАЗ 2108, 21099, 2109.	4. Потом слегка приподнимите модуль и наклоните так его, чтобы снизу были хорошо видны штекеры.
5. Отсоедините абсолютно все штекеры для того, чтобы блок предохранителей можно было беспрепятственно снять.	6. Теперь БП можно с легкостью демонтировать, так как больше  его ничто не держит.

Новый блок предохранителей устанавливайте, действуя в обратном порядке.

Как разобрать блок предохранителей ВАЗ 2108, 21099, 2109?

Перед тем, как монтажный блок разбирать, рекомендуем Вам распечатать фото или же схему установки реле и предохранителей и пометить, где именно и какие реле установлены.

1. Снимите крышку блока предохранителей, на блоке старого образца отстегнув с каждого бока по одной защелке, на новой модели отстегнув по две защелки.
2. Достаньте все предохранители и реле. Следует заметить, что в новой модели блока предохранителей есть специальный пинцет, помогающий быстро и удобно вытаскивать предохранители, Вы найдете его возле реле указателя поворотов.
3. Далее выкрутите саморезы, с помощью которых соединены обе половинки корпуса. В блоках старого образца саморезы размещаются сверху, а в новых блоках предохранителей — снизу. Однако, бывает и наоборот, так как блоки предохранителей изготавливает не только АВТОВАЗ.
4. При помощи плоской тонкой отвертки разъедините половинки корпуса. Если разъединить их не выходит, проверьте, выкрутили ли Вы все саморезы, или попробуйте отвертку вставить в другом месте.
5. Вскрыв корпус, достаньте печатную плату с разъемами, установленными на ней.

Проводите сборку в обратной последовательности. В начале разместите на крепления одной половинки корпуса печатную плату, потом возьмите вторую половину и сожмите их  аккуратно, чтобы они окончательно соединились. Если половинки соединить по какой-либо причине не получается, проверьте, стоит ли на месте печатная плата, после чего сборку повторите.

Как отремонтировать блок предохранителей ВАЗ 2108, 21099, 2109?

Осмотрите внимательно все дорожки печатной платы. Обнаружив грязь между ними,  протрите её растворителем или подобной жидкостью, а потом устраните с помощью кисточки. После удаления всей грязи  дорожки протрите спиртом и тщательно просушите сжатым воздухом. Данные действия произведите с обеих сторон платы.

Кроме того, осмотрите все разъемы. В случае обнаружения грязи или же окисления их нужно заменить. Если отремонтировать печатную плату у Вас не получается, наиболее оптимальным решением станет покупка нового блока предохранителей для ВАЗ 2108, 21099, 2109.

Как защитить монтажный блок от воды

У многих, если не у всех владельцев «Самар» рано или поздно возникают проблемы с монтажным блоком, или «черным ящиком». Проблемы заключаются в неадекватной работе электрики автомобиля — внезапное включение дворников, мигание или отключение освещения и тому подобное. Зачастую это связано с тем, что дорожки на печатной плате блока и разъемы, подключенные к нему окисляются из-за попадания влаги, и электрический контакт нарушается (либо создается новый из-за попадания воды, как в случае с дворниками). А все из-за того, что место для расположения монтажного блока выбрано крайне неудачно — справа в коробке воздухопритока, еще называемой «болотом» по известной причине — в сырую и дождливую погоду там действительно настоящее болото. По этой причине данный узел подлежит дополнительной защите от воды.

Для начала вкратце о типах монтажных блоков, устатанливаемых на ВАЗ 2109, и прочие «Самары».

С 1998 вместо монтажного блока старого типа (рис. а) стали устанавливать блоки нового образца (рис б,в). Отличие от старого блока — иное обозначение разъемов (Х вместо Ш), другими номиналами и типом предохранителей (ножевые вместо обычных цилиндрических), отсутствует реле времени омывателя заднего стекла и реле вентилятора охлаждения двигателя (радиатора). т.к. на новых автомобилях стоит другой датчик его включения с контактами, рассчитанными на больший ток, и необходимость в реле отпала. Для отличия блока 2114-3722010-60 для семейства ВАЗ 2109 от внешне похожего блока на ВАЗ 2115 около разъема X11 есть белая метка.

Итак, что можно сделать, чтобы защитить «черный ящик» от попадания воды и связанных с этим проблем.

1.Держать чистым сливное отверстие рядом с блоком. Оно часто забивается листьями и прочей шелухой с улицы и препятствует сливу воды из пространства рядом с монтажным блоком.

2.Посадить на герметик или иным образом уплотнить пластиковую гребенку забора воздуха. Над монтажным блоком она сплошная, но вода проникает в щель между ней и корпусом авто.

3. Посадить на герметик сам монтажный блок, затянуть крепления.

4. Покрыть печатную плату специальным лаком (УР 237). Он двухкомпонентный, сушить его надо при температуре 60 градусов. Правда, если в блоке постоянно будет вода, то и это не поможет. Поэтому основной упор — на защиту от попадания воды.

5.Вырезать по размеру кусок автомобильной камеры и накрыть им блок (пожалуй, самый известный и старинный способ).

6.Разрезать вдоль 5-литровую бутылку из-под незамерзайки и половинкой накрыть монтажный блок. Так будет накрыт и разъем, который торчит вверх, и половинка банки сидит там достаточно плотно.



Если же плата окислилась значительно и ничего не помогает то придется менять блок целиком. При удовлетворительном состоянии разъемов это не составит большого труда. Новый блок можно обработать по пункту 4. Также не забываем о том, что блоки бывают разных типов (см. начало статьи). Только не надо впадать в крайность и заматывать  весь блок целиком. Если так сделать, то влага, попавшая внутрь блока не сможет испаряться, что также приведет к коррозии токопроводящих дорожек и контактов, только еще быстрее. Надеюсь эта статья поможет вам справиться с проблемами, связанными с «черным ящиком» на Самаре!

Оцените статью: Поделитесь с друзьями!

Реле в салоне ваз 21099.

Как заменить отдельный предохранитель или весь блок

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта:

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла

К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла. Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты). Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя. Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7.5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов). Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
		Задние фары стоп-сигнала, плафон подсветки салона
		Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
		Звуковой сигнал (клаксон), выключатель клаксона
		Резервный предохранитель
		Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
		Резервный предохранитель
		Резервный предохранитель
		Левая габаритная фара
		Правая габаритная фара
		Правая фара ближнего света
		Левая фара ближнего света
		Левая фара дальнего света, контрольная лампа включения дальнего света
		Правая фара дальнего света
		Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
	Работоспособность элементов очистки передней оптики
	Работоспособность двигателя омывателя заднего стекла
	Защита от поломки лампы поворотных сигналов и световой сигнализации
	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
	Позволяет определить работоспособность лампы
	Защита от перенапряжения системы обогрева заднего стекла
	Лампы дальних фар
	Лампы ближних фар
	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
	Работа клаксона

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
		Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
		Выключатель и лампочки стоп-сигнала, плафон подсветки салона
		Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
		Клаксон, выключатель клаксона, электромотор вентилятора радиатора
		Лампа левых габаритов, лампа левых задних габаритов
		Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
		Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
		Прикуриватель, розетка для лампы переноски
		Дальний свет правой фары
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет правой фары
		Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него двигатель омывателя заднего стекла работать не будет
	Отвечает за работу ламп поворотников и световую сигнализацию
	Обеспечивает работы стеклоочистителя лобового стекла
	Защищает лампы стоп сигналов и габариты автомобиля
	Обеспечивает работу фонарей дальнего света
	Гарантирует работу устройства омывателя оптики
	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
	Звуковой сигнал или просто клаксон
	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
	Отвечает за работу устройства обогрева заднего стекла
	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

• Элементы монтажного блока по-разному маркируются.
• Отличается номинал у предохранителей.
• У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь	Сила тока	Номер предохранителя
Резервный	10А	F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников	10А	F2
Плафон подсветки салона, задние фары стоп-огней	10А	F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна	20А	F4
Клаксон	20А	F5
Резервный	30А	F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки	30А	F7
Резервный	7. 5А	F8
Резервный	7.5А	F9
Габаритная левая фара	7.5А	F10
Габаритная правая фара	7.5А	F11
Фара ближнего света правая	7.5А	F12
Фара ближнего света левая	7.5А	F13
Фара дальнего света левая, контрольная лампочка активации дальнего света	7.5А	F14
Фара дальнего света правая	7.5А	F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников	15А	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь	Номинальный ток	Номер предохранителя
Резервный	8А	1
Резервный	8А	2
Резервный	8А	3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки	3А	5
Плафон подсветки салона и выключатель стоп-сигнала	8А	6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров	8А	7
Электромотор вентилятора радиатора, клаксон	16А	8
Лампочка левых габаритов, лампочка задних левых габаритов	8А	9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок	8А	10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки	8А	11
Розетка для переноски лампы, прикуриватель	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампочка дальней оптики	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Где находится предохранитель на генератор ваз 21099.

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
• замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
• за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Назначение
1	10	Клапан включения омыва фар
2	10
3	10	Плафон освещения салона
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передних дверей Реле включения электростеклоподъемников
7	30	Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Левая противотуманная фара
9	7.5	Правая противотуманная фара
10	7.5	Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Лампа освещения прикуривателя Левая фара (габаритный свет)
11	7.5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7.5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет)
15	7.5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителя	Расшифровка
K1
К2
К3	Реле стеклоочистителя ветрового окна
К4
К5
К6
К7
К8
К9
F1-F16	Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителей 17. 3722

№ реле/ предохранителя	Расшифровка
1 (К6)	Реле включения очистителей фар
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17. 3722

N предохранителя	Расшифровка
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A), F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A), F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A), F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A), F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A), F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A), F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A), F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A), F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A), F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A), F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A), F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A), F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17. 3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителя	Расшифровка
K1	Реле времени омывателя заднего стекла
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5	Реле включения дальнего света фар
К6	Реле включения фаро-очистителей
К7	Реле питания стеклоподъемников
К8	Реле включения звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле включения обогрева заднего стекла
К11	Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F20	Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Почти все участки электрических цепей объединены благодаря монтажному блоку. Данный блок также обеспечивает все важные участки нужными предохранителями и реле. Монтажный блок позволяет осуществлять ремонт и сборку цепей намного быстрее и легче за счет близкого расположения проводов и реле друг к другу. В случае неисправности электрики, сила тока в узле увеличивается, поэтому случается короткое замыкание.

Чтобы сохранить целостность прибора, проволока, которая перегорает, пропуская через себя ток, расплавляется, гарантируя при этом отключение всего прибора. Таким образом, главной функцией предохранителей является защита основных деталей от перегораний во время короткого замыкания. Нередко сегодня встречаются на автомобилях такие приборы, которые подходят для многоразового употребления. Во время нагревания они разгибаются и размыкают контакт, а при возвращении к исходной температуре – принимают первоначальный внешний вид. За счет этого эксплуатационный срок предохранителя значительно повышается, что дает возможность после каждого замыкания не приобретать новый. Бывает и так, что данные предохранители не принимают начальный вид, поэтому водителю машины необходимо самостоятельно исправить ситуацию и надавить на кнопку после того, как будут найдены истоки проблемы короткого замыкания.

Символом F обозначены предохранители с порядковым номером, буквой К – сами приборы. Схема обозначения следующая:

Предохранитель F16 (15 А) выполняет много функций:

1. Указатель поворотов.
2. Контроль за уровнем тормозной жидкости.
3. Контроль за датчиком масла.
4. Контроль за датчиком охлаждения.
5. Обеспечение автоматического открывания дверей.

Замена предохранителей или всего блока

Для того чтобы менять предохранители, необходимо запомнить их расположение. Схема, которая должна быть указана на крышке блока, должна помочь. В первую очередь, решив поменять предохранители, стоит скинуть массу. В черном ящике должен находиться пинцет, который предусмотрен для замены предохранителей. С его помощью доставать и цеплять мелкие детали становится намного легче.

Чтобы понять, какой предохранитель требует замены, стоит взглянуть на схему, представленную на крышке блока. При полной замене блока нужно полностью отвинтить старую коробку и убрать из нее кроншейны. При этом нужно изучить, где и как соединены провода, чтобы потом их также присоединить к новому прибору.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

ПРИБОРНАЯ ПАНЕЛЬ (ДЛЯ УПРАВЛЕНИЯ ЗАПЯСТЬЮ) (С АВТОМАТИЧЕСКИМ ЗАМЕДЛЕНИЕМ) (С ПОВОРОТНЫМ МЕХАНИЧЕСКИМ ТОРМОЗОМ) (# .

-) — Гидравлический экскаватор Komatsu PC120-3 — ДЕТАЛИ И ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ ПЕРЕКЛЮЧАТЕЛЬ4 1 9004 30000 9 0003 ** 162 ** 14 900 04 2

1	20 *** 77	ПРОВОД В СБОРЕ	1
2	22 *** 90	Диод	2
3	20 *** 80	ПРЕДОХРАНИТЕЛЬНАЯ КОРОБКА, ПРЕДОХРАНИТЕЛЬ
4	20 *** 80	ПРЕДОХРАНИТЕЛЬ? 15A, 15A	9
5	(7 *** 0)	ПАНЕЛЬ В СБОРЕ	1
6	01 *** 16	ВИНТ, (P.O.C. МОДЕЛЬ) (ИСКЛЮЧАЯ ЯПОНИЮ)	4
7	20 *** 11	, РЕЖИМ	1
8	20 *** 21	ПЕРЕКЛЮЧАТЕЛЬ, НАГРЕВАТЕЛЬ (С КАБЕЛЕМ)	1
9	20 *** 31	ВЫКЛЮЧАТЕЛЬ, СВЕТ	1
10	20 *** 41	ВЫКЛЮЧАТЕЛЬ, ДВИГАТЕЛЬ (С КАБИНОЙ)
11	20 *** 10	ВЫКЛЮЧАТЕЛЬ, ЗАПУСК	1
12	20 *** 10	ЛАМПА СТОЯНОЧНОГО ТОРМОЗА	1
12	08 *** 30	ЛАМПОЧКА? 3Вт, 3Вт	1
13	20 *** 10	Радио	1
13	20 *** 11	Радио	1
14 9000 *** 30	ЗАЖИГАЛКА	1
15	01 *** 12	ВИНТ, (ДЛЯ БОКОВОЙ ФАРЫ) (НЕ ПОКАЗАНО)	2
16	01 *** 10	ШАЙБА, ПРУЖИННАЯ (ДЛЯ ЛАМПЫ ОТДЕЛЕНИЯ ДВИГАТЕЛЯ)	2
17	20 *** 70	ВЫКЛЮЧАТЕЛЬ, АВТО ЗАМЕДЛЕНИЕ И ПАРКОВКА	1
18 200005		КРЫШКА, ЧЕРНАЯ	1
19	20 *** 70	ВЫКЛЮЧАТЕЛЬ, АВТОМАТИЧЕСКОЕ ЗАМЕДЛЕНИЕ И ПАРКОВКА	1
20	20 *** 80	КРЫШКА	КРАСНАЯ
21	01 *** 16	ВИНТ, (P. O.C. МОДЕЛЬ) (ИСКЛЮЧАЯ ЯПОНИЮ)	2
22	01 *** 23	ШАЙБА, (С АВТОМАТИЧЕСКИМ АВАРИЙНЫМ РУЛЕМ)	2
23	20 9000ZER	20 9000ZER	1
24	01 *** 12	ВИНТ, (С АРТИКУЛЯТОРНЫМ ИНДИКАТОРОМ)	1
25	01 *** 19	ШАЙБА, ПРУЖИНА (С ДВИГАТЕЛЕМ)	1
26	20 *** 20	ДИНАМИК, ДИНАМИК	1
27	01 *** 20	ВИНТ (НЕ ИЛЛЮСТРИРОВАН)	28	28	01 *** 10	ШАЙБА, ПРУЖИННАЯ (ДЛЯ ЛАМПЫ ОТДЕЛЕНИЯ ДВИГАТЕЛЯ)	4
29	01 *** 05	ШАЙБА, (БЕЗ ОКОННОЙ ШАЙБЫ)	4	20 *** 90	Резистор	1
31	08 *** 14	ЗАЖИМ, (ДЛЯ ДВУХ РЫЧАГОВ РУЛЕВОГО УПРАВЛЕНИЯ)	2
32	21 *** 50	КОРОБКА	1
33
33	БОЛТ (С НАГРЕВАТЕЛЕМ И КОНДИЦИОНЕРОМ)	6
34	01 *** 23	ШАЙБА, МОНТАЖНЫЙ КРОНШТЕЙН ЖГУТОВ ПРОВОДОВ	6
35	10	БОЛТ, (С АВТОМАТИЧЕСКИМ АВАРИЙНЫМ РУЛЕМ)	1
36	01 *** 19	ШАЙБА, ПРУЖИНА (С ОГНЕТУШИТЕЛЕМ) (D31P)	1
ЗАЖИМ, (ДЛЯ ДВУХ РЫЧАГОВ РУЛЕВОГО УПРАВЛЕНИЯ)	4
38	01 *** 16	БОЛТ, БАТАРЕЯ К ЗАЗЕМЛЕНИЮ ПРОВОДА РАМЫ	2
39 ** 30	ШАЙБА, ПРУЖИННАЯ (ПОСТАВЛЯЕТСЯ С УЗЕЛОМ СПАЙДЕРА)
40	08 *** 14	ЗАЖИМ, (ДРОБИЛКА? ДРУГОЕ ATT. ДЛЯ PPC CON	1

SEC.gov | Превышен порог скорости запроса

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Укажите свой трафик, обновив свой пользовательский агент, чтобы он включал информацию о компании.

Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу opendata@sec. gov.

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC.Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.67fd733e.1640343714.2362aabb

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 USC §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других пользователей к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.губ. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC. gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

__404__

Выбор продуктов по производителям Others2XL CORPORATION3M CORPORATIONA.J. ФАНК И COACME ОРГАНИЗАЦИЯ CORPORATIONADA INTERNATIONALADAMS ИЗГОТОВЛЕНИЕ CORP.ADMIRAL CRAFTAdvanceADVANTUSAIRMASTER ВЕНТИЛЯТОРА COMPANYAJMAJM УПАКОВКА CORP.ALACER CORP./ITALY POMBIDAALEMITEALERAALLEGRO INDUSTRIESAmerican специальности INCAMERICO ИЗГОТОВЛЕНИЕ COAmmexAMPCO БЕЗОПАСНОСТИ TOOLSAMREP / MISTYANCHORANDERSON PRODUCTSANNIE’S Homegrown, INC.ANSELLANSULAPC ФИЛЬТРАЦИЯ INC.APEX ИНСТРУМЕНТ GROUPARIZONAARM & HAMMERARMOR ALLARTISTIC LLCARVCOASIAN ЕДА INDUSTRIESATLANTIS PLASTICSATLAS PAPER MILLSATLAS ПРИНАДЛЕЖНОСТИ ДЛЯ СВАРКИ INCAVALON PAPERSAVANTIAVERY COMMERCIAL PRODUCTS DIVISIONBAUSCH & Lomb, INC. BAYERBAYWESTBCG, INC.BERRY ПЛАСТМАССЫ CORPORATIONBI-SILQUE визуальной коммуникации ПРОДУКТЫ INCBIC CORP.BIG 3 УПАКОВКА ООО Big D INDUSTRIESBIGELOW ТЭА CO.BINKSBINNEY & SMITH / CRAYOLABISCOMERICA CORP.BOARDWALKBOBRICKBOLTBONA USBONDHUS CORPBOSTITCHBOULDER BRANDSBOX И КОНТЕЙНЕР COMPANYBRADY В МИРЕ INCBRIGGS HEALTHCAREBRIGHT AIRBRIGHT СТАР LLCBROOKLACEBROTHER INTL. CORP.BROWN PAPER GOODSBUNN-O-MATIC CORPORATIONBUTLER HOME PRODUCTSC-LINE PRODUCTS, INC.H. КОМПАНИЯ HANSONCALIFORNIA AND HAWAIIAN SUGAR COMPANYCAMBRO MFG COCAPITAL SAFETYCARIBOU COFFEE COMPANYCARIBOU COFFEE COMPANYCarlisleCASCADESCascades PROCASCADES TISSUE GROUPCCICCL SECURITY PRODUCTSCHAMPION SPORTCHANNELLOCK INCCHAPIC INTERNATIONALCHAPIN PRODUCTSCHAPIN., INCCimex USACLEAN CONTROLCLEAN CONTROL CORPORATIONClean HoldingsCLEANER SOLUTIONSCLIF BAR & COMPANYCLOROX PROFESSIONALCMECOLGATE-PALMOLIVECOMEAUX CAPSCOMPASS МИНЕРАЛЫ GROUPCONSOLIDATED STAMPCONTIGOContinental Manufacturing Company CONVERTING INCCOOPER ЭЛЕКТРОПРОВОДКА DEVICESCORETEX PRODUCTSCOSCOCOXREELSCRAMERCRC INDUSTRIESCRESTWARECROWN MATS & MATTINGCrown продукты, LLC. CRYSTAL ГЕЙЗЕР ВОДА COD B INDUSTRIES INC / КАПИТАЛ SAFDANSK COOKIE Industri A / SDARTDAVIDSON ЛЕСТНИЦА INC .DAX MANUFACTURING INC.DEAN FOODSDEFLECTO CORPORATIONDELONGHIDERMABRAND®DEXTER RUSSELLDIAL PROFESSIONALDIAMOND CRYSTALDIAMOND FOODSDISCO INCDIVERSEY, INCDIXIEDIXON TICONDEROGA CO.DIXON VALVE & COUPLINGDIZPOZO PRODUCTS, INCDOMINODORCY INTERNATIONAL ПРОЧНАЯ УПАКОВКАDURACELLDURO BAG MANUFACTURING CO.E.I. ДЮПОН ДЕ НЕМУРС. ROBBINSEAGLE AIR MOVEREagle по StonekorEagle Lift Inc.EAGLE ПРОИЗВОДСТВЕННЫХ COECO PRODUCTSECOLABEDICEIGHT O’CLOCKEKLIND ИНСТРУМЕНТ COELECTROLUXELMER ПРОДУКТЫ, INC.EMPIRE LEVELEMS УМ READER LLCENERGIZERENVIROWAREERGODYNE CORPORATIONERICSON MFG COESSITYESTWING ИЗГОТОВЛЕНИЕ COEttoreEVEREADY BATTERYEXCELL METAL PRODUCTS COFABRI-KALFANCY HEATFELLOWES ИЗГОТОВЛЕНИЕ CO.FERRARA CANDY COFINISHING BRANDS HOLDINGS, INC. FIRE KING INTERNATIONALFIRST AID ONLY, INC. FISKARS MANUFACTURING CORPFLANGE WIZARD TOOLS ФУЛЛЕР MFG CO INCGALAXYGARDNER BENDERGARLAND ИЗГОТОВЛЕНИЕ COMPANYGatoradeGEARENCHGENGENEONGENERAL ELECTRICGENERAL LINERSGENERAL MILLSGENERAL SUPPLYGENERAL TOOLSGENPAKGENSTAR TECHNOLOGIES CO INCGEORGIA-PACIFICGESSNER PRODUCTSGLOBAL МАТЕРИАЛ TECHNOLOGIESGOJO INDUSTRIESGOLDEN ЗАПАД PAPERGORILLA КЛЕЙ COMPANYGREAT NECK SAW. ПРОИЗВОДСТВОINC.GreenSorb ™ КОРПОРАТИВНОЕ ОБОРУДОВАНИЕ GUARDAIRGuardian MatsH.D. HUDSON MFG COHAIN АСТРОНОМИЧЕСКАЯ ГРУППА INC.HANDI-FOILHARPER ТЕЛЕЖЕК INCHASBRO, INC.HenkelHENKEL CORPORATIONHERITAGE-BAG COMPANYHEXAGON МЕТРОЛОГИЧЕСКИЙ InChI-ЛАЙТ MANUFACTURINGHOFFMASTERHOLMES PRODUCTSHON COMPANYHONEYWELL ENVIRONMENTALHOOVERHORMEL CORPHOSPECOHOSPITALITY MINTSHUHTAMAKIHuskyICEBERG ENTERPRISESIGLOO ПРОДУКТЫ CORPiGO INCIMPACTINNOVERAINTEPLAST GROUPINTERTAPE ПОЛИМЕР GROUPIONIC PRO, LLCIRON CLADIRONCLAD ВЫПОЛНЕНИЯ WEARISI СЕВЕР AMERICAITW DYMONITW PROITW PRO BRANDSIZZE напитке COJ-B СВАРОЧНАЯ КОМПАНИЯJ.М. Смакер CO.JAGUAR PLASTICSJARDEN CORPORATIONJava PackagingJELMARJELMAR, LLCJOHNSON & JOHNSONJOHNSON-DIVERSEYJon-DonJONTI-КРАФТ, INC.JUSTRITE MFG COJUSTRITE MFG КОМПАНИ LLCKaboomKAR’S NUTSKEEBLER COMPANYKELLOGG’SKENWOOD USAKESS ПРОМЫШЛЕННАЯ PROD.KIDDEKIK INTERNATIONALKIMBERLY-CLARKKIND LLCKLEEN ПРОДУКТЫ ПРОДУКТЫ INCKLEEN LLCKOALA KAREKONIE ЧАШЕК INTERNATIONALKRAFT ЕДА, INCKRYSTAL ДЕЗОДОРАНТ И ОБНОВЛЕНИЕ ПРОДУКТОВLA-CO INDUSTRIES INCLAKEWOOD ENGINEERING CO. LBP Manufacturing, Inc.LEE PRODUCTS COMPANYLIBBEY INC.LIBMANLife GuardLIL АПТЕКА PRODUCTSLINCOLN ПРОМЫШЛЕННОЙ CORPLINEA ITALIALIPTONLITTLE RAPIDSLOCTITE КОРП ACGLORENLOUIS М Gerson COLOUISVILLELPS LABORATORIESLUBRIPLATE СМАЗОЧНОЙ Comag ПРИБОРНОГО INCMAGNOLIA BRUSHMalishMARCAL PAPERMARS, INC.MARYLAND PLASTICSMASTER CASTER COMPANYMASTER БЛОКИРОВКА COMPANYMASTER ИЗГОТОВЛЕНИЕ CO.MAYLINE COMPANYMCNEIL -. ДИВ Джонсон & JOHNSONMCR SAFETYMEAD PRODUCTSMECHANIX WEARMEDLINE INDUSTRIES, INC.MERCANTILE РАЗВИТИЕ, INC .РТУТОВЫЕ НАПОЛЬНЫЕ МАШИНЫMETHOD PRODUCTS INC.MILLENNIUM MAT COMPANYMILLER’S CREEKMinutemanMOLDEX-метрическая, INC.Moltan Co.MONDELEZ INTERNATIONALMORCONMotor ScrubberMOTSENBOCKERSMURPHYS OILMytee Продукты, Inc.N’JOYNABISCO FOOD GROUPNATIONAL CHECKNATIONAL КОФЕ ROASTERSNESTLENEW АНГЛИЯ КОФЕ COMPANYNIAGARA BOTTLINGNICE-PAKNISSIN FOODSNORCROSS БЕЗОПАСНОСТИ ИЗДЕЛИЯ LLCNORTH БЕЗОПАСНОСТИ ИЗДЕЛИЯ INCNSS EnterprisesNU-DELL MANUFACTURINGNUMIOASIS INTERNATIONALOCCUNOMIX INTERNATIONALOCEAN SPRAYOFFOFFICE SETTINGSOFFICE SNAXOKLAHOMA WASTE & WIPINGOnyxORECK CORP. ОРИГИНАЛ ГУРМАН ФУД COMPANYPAC-KIT БЕЗОПАСНОСТИ EQUIPMENTPacific FloorcarePACKAGING DYNAMICSPACTIV CORPORATIONPAPANICHOLAS COFFEEPAPER СУМКИ & SACKSPAPER ИСТОЧНИК CONVERTINGPARAMOUNT ФАРМС INC.PEETSPELICAN ПРОДУКТЫ INCPELOUZEPENNY LANEPEPPERIDGE ФАРМ, INCPEPSICOPERFETTI VAN MELLEPESTELL GROUPPHOENIX BRANDSPIRATE BRANDSPITT PLASTICSPIZZA BOXPLASTIFAR SAPLAYTEXPM COMPANYPOPCHIPSPREMIERE PADSPro SanitizePROCTER & GAMBLEPROCTGAMBLPRODUCTS ДЛЯ YOUPROLINE BRUSHPROTECTIVE промышленных товаров INCPullman HoltPUREXPurus Международный Quaker Oats КОМПАНИЯ ПАРК КАЧЕСТВА PRODUCTSQUICKIER & B Wire Products Inc.RAGOLDRAYOVACRDI USARECKITT BENCKISERRED БУЛЛ GMBHRED ДЬЯВОЛА INCRESOLUTE TISSUEREYNOLDSRL FLO-MASTERRochester Мидленд CorporationROCKLINE INDUSTRIESROSES ЮГО INCROYAL КОРЗИНА TRUCKSROYAL БУМАГИ PRODUCTSRUBBERMAID КОММЕРЧЕСКИЙ PRODUCTSRUBBERMAID НАЧАЛО PRODUCTSRUST-OLEUMRUST-Oleum CORPORATIONSAFCO PRODUCTSSAFETY WORKSSafety ZoneSAINT-Gobain Abrasives, INC.SAN Джеймар SANFACONSani ProfessionalSAUNDERS MANUFACTURINGSAVANNAH SUPPLIES INC. SC JOHNSONSCA TISSUESCHULTZSCRUB DADDY , INC. ЛУЧШИЙ КОФЕ СИТТЛ, LLC SEATTLE ALL INDUSTRIES, INC.Seko США Серваас LABORATORIESSEVENTH GENERATIONSHARPIESHEILA SHINESHEILA SHINE, INC.SHELBY GROUP INTERNATIONAL INCSHERWIN-WILLIAMS COSHOPVACSHURTAPE TECHNOLOGIESSIMPLE GREENSIMPLE НАУКА, LLC.SKINNYPOP POPCORNSMUCKER’S FOODSERVICESOFIDEL AMERICASOLO CUPSORB-ALLSOUNDVIEWSOUTHERN CHAMPIONSPANGLER CANDY COMPANYSpartanSpring Wood PaperSquare ScrubSQWINCHER CORPSTANLEY ЧЕРНЫЙ & DECKER, INC.STARBUCKS КОФЕ COMPANYSTERNOSTONERSTORCKSTOUTSTRATEGIC ПРОДУКТА DISTRIBUTIONSTREAMLIGHTSUN CLOUDSUN ПРОДУКТЫ CORPORATIONSUNBEAM PRODUCTS, INC.SUNSHINESUNSHINE MAKERS, INC.SUPREME ОСВЕЩЕНИЕ CORP.SWEET’N LOWSwiss MissSYNCO ХИМИЧЕСКОГО CORPSYSTEM CLEANTABLEMATE ИЗДЕЛИЕ, CO.TEAM ТРИ GROUPTELESTEPSTENACIOUS HOLDINGS INCTENNSCO CORPORATIONTESA ЛЕНТА INCTHAT’S IT ПИТАНИЕ, LLC.THE ЯКОРЬ HOCKING COMPANYTHE CALDREA COMPANYTHE COLMAN GROUP, INCTHE HERSHEY COMPANYTHE НАДЕЖДА COMPANYTHE WRIGLEY COMPANYTHEOCHEMTheochem Лаборатории THUNDER GROUP, INCTIESTA TEATIMEMISTTOLCO CORPORATIONTOOTSIE ROLL INDUSTRIESTorkTork®TPI CORPORATIONTRANSMACRO AMENITIESTRIPLE STRUSTMEDICALTWININGS NORTH AMERICA INCTYLENOL®U. S. STAMP & SIGNUNGERUNILEVERUNIMEDUNISANUNITED ШТАТЫ LUGGAGEUNIVERSAL OFFICE PRODUCTSUS PUMICEUVEX БЕЗОПАСНОСТИ, INC.VEND-RITE ИЗГОТОВЛЕНИЕ COVERTIFLEX PRODUCTSVICTOR TECHNOLOGIESVIRCO, INC.VollrathVTECH COMMUNICATIONSVVF AMENITIESWALKER’S Несравненный LIMITEDWALKERS песочное LTD.WARP BROSWATERBURY COMPANIESWAUSAU PAPERWD-40WEBSTER INDUSTRIESWEILER CORPWEIMANWELD-AID ПРОДУКТЫ INCWESCOWESTERN PLASTICSWet OnesWINCUP CORPORATIONWINDSOFTWindsorWNA INC.WORLD СУШИЛЬНАЯ КОРПОРАЦИЯXEROX CORP.ZEBRA PEN CORP.Zep CommercialZEP INC.ZOLL MEDICAL CORP

Октябрь 2013 г. в компании Analogic Sound

Русский автомобиль LADA (АВТОВАЗ) САМАРА, может ли это быть предметом серьезного ремонта и восстановления?
Да! Почему?

Поскольку этот автомобиль, разработанный в 1998 году (последнее поколение, с MPI), имел многоточечный впрыск (от GM) с одним датчиком кислорода и каталитическим нейтрализатором (стандарт EURO2) с системой угольных баллонов, и по сравнению с румынскими продуктами это была ракета. термины техники, применявшейся в нем в то время.

У него также красивая линия кузова, молодой и классический вид (некоторое время назад я читал, что команда, которая разработала машину, была очень молодой, и я мог сказать это до того, как прочитал ту статью).

Это очень простой автомобиль, ничего сложного, без усилителя рулевого управления, без стеклоподъемников, без центрального дверного замка.

Лучшими моментами являются: малая масса, хороший двигатель без помех (51 кВт), соответствующий стандартам EURO2, очень экономичный автомобиль, обслуживаемый с очень небольшими затратами, то, что сейчас трудно увидеть.

Некоторые фото автомобиля:

Начало…

Машину приобрел в далеком 2007 году. Машина была хорошей, не считая дворников на передние фары. Их не было.
Через 2 года эксплуатации машина попала в аварию, ее затопило. Думал «это конец», выручил и поставил на будущий ремонт.

Первая часть реставрационного проекта включала покрасочные работы, полную очистку, замену жидкости, замену лобового стекла.

Я бы не стал настаивать на механической части проекта, но были выполнены некоторые электрические / электронные ремонты.Вот почему эта реставрация находится здесь, на сайте analogicsound.ro

.

На тот момент машина выглядела так:

Приобретен новый (с автомобиля-донора) ЭБУ ISFI-2S (GM). Это было необходимо для запуска автомобиля, так как старый ЭБУ был в плохом состоянии из-за сильной коррозии. Автомобиль завелся, но не работал. очень хорошо, и вскоре загорелась лампочка «проверьте двигатель».

Этот ECU имеет самодиагностику, поэтому было довольно легко получить коды, сделав перемычку на диагностическом разъеме OBD.Это список с мигающими кодами ошибок, характерными для системы ЭБУ ISFI-2S:

Код ошибки: 53 «Неисправность потенциометра регулировки CO». Это была шутка, так как на нашей машине такого устройства не было, машина оснащена кислородным датчиком для регулировки смеси в режиме замкнутого контура. Было несоответствие, этот новый ЭБУ был разработан для неэкспортных российских автомобилей, которые не были в наличии. датчик кислорода, но потенциометр для регулировки смеси.

EPROM в блоке управления двигателем был неправильным, и его нужно было изменить, чтобы достичь стандартов EURO2, в основном это было нашей целью в этом проекте НИОКР, чтобы достичь наилучших показателей расхода / загрязнения для этого маленького красивого автомобиля, как и мы. учитывать окружающую среду.

Я воспользуюсь этой возможностью, чтобы поблагодарить г-на Сима Олега с сайта www.chiptuner.ru, который предоставил нам исходный шестнадцатеричный файл ECU для EPROM, чтобы обновить наши данные калибровки ECU. Когда вы их найдете, вы знаете великих людей!
Их поддержка была впечатляющей, бесплатной, и без нее мы не смогли бы продвинуть вперед этот прекрасный проект — Ладу Самара.

Вот несколько фотографий ЭБУ и процедуры электронного программирования:

Обновленный ЭБУ

, перепроверка электропроводки и хороший ремонт генератора (80А) были необходимы для перехода к следующему этапу: дорожные испытания
и проверка системы газоанализатора.

Я опубликую еще несколько фотографий с зарядным напряжением генератора (это более старый тип системы регулятора 14 В), моторным отсеком, очищенным и полностью перепаянным блоком предохранителей:

Некоторые реле были отремонтированы, некоторые заменены, как вы можете видеть на рисунке блока предохранителей. Там был запасной комплект предохранителей.
Еще один факт — мы использовали очень ограниченный бюджет, так как основные компоненты взяты из автомобилей-доноров, как я уже сказал, с учетом денег и окружающей среды.

При всех усилиях машина продолжала вести себя как сумасшедшая, показывая код 44 (датчик бедного кислорода) и другие коды, связанные со смесью. Дела шли не очень хорошо, чего-то не хватало, проект был заброшен на несколько месяцев…

Дальнейшие испытания с газоанализатором показали очень богатую смесь, высокий уровень неэкологичных химикатов в выхлопной трубе, автомобиль был досадным, хотя на тот момент он был довольно сильным.

Следующим шагом была замена каталитического нейтрализатора (от автомобиля-донора-renault) и «нового» датчика кислорода (от другого автомобиля-донора-alfa romeo, типа BOSCH).

Это также было кошмарным изменением, потому что ECU сбросил код 13, который означает «отказ датчика кислорода».

Это старый датчик кислорода AFS79 производства AC DELCO, редкая находка в наши дни, мы заменили его новым устройством BOSCH:

Требовалось дополнительное расследование, поскольку казалось, что новый датчик BOSCH несовместим с ЭБУ GM. Частично это было правдой, поскольку датчик кислорода старого образца использовал землю (-) из выпускного коллектора.
Для более нового типа требуется, чтобы сигнал заземления подавался блоком управления двигателем, поэтому все, что мы сделали, — это подключили сигнальный провод заземления к сигнальному проводу заземления датчика BOSCH.Это было так просто!

Конечный результат — автомобиль, который ведет себя так, как должен, 15-летняя Лада с идеальными выбросами, как новая машина, которую вы купите завтра.

Напоследок выложу журнал газоанализатора для нашего симпатичного маленького проекта Лада Самара 1500i:

Скоро в разделе «Ремонт автомобилей» больше НИОКР!

1999-2006 Схема предохранителей Chevy Silverado и Sierra

Предохранители — это сердце электрической системы вашего Chevy.Почти каждая система в автомобиле, для которой требуется аккумулятор или электричество (окна, дверные замки, освещение, стереосистема и т. Д.), Подключена и запитана через предохранитель. Батарея передает питание на предохранитель, который затем передает его определенной системе автомобиля. Назначение предохранителя — предотвратить прямую перегрузку аккумулятора и расплавление системной проводки.

Когда плавкий предохранитель перегружается или выдает слишком много ампер мощности для своей емкости, предохранитель выходит из строя. Когда предохранитель выходит из строя, он прекращает подачу питания на эту конкретную систему.Поэтому, когда вы сталкиваетесь с неисправностью электрического оборудования в автомобиле, вам следует в первую очередь искать предохранители.

Предохранители чрезвычайно важны, поскольку они защищают все наши электрические компоненты. Если ваша батарея сначала подавала питание непосредственно на стереосистему, а не через предохранитель, то, если батарея случайно перегрузила стереосистему, она все сломала. И тогда вам нужно будет потратить несколько тысяч долларов на замену всей стереосистемы вместо 0,50 доллара на замену предохранителя.

Типы предохранителей Chevy и GMC

Предохранители бывают разных цветов и размеров.Цвет и размер предохранителя обозначают мощность (в амперах), которую он может обеспечить. Стереосистемы требуют большого количества электроэнергии, поэтому у них обычно будет более мощный и более мощный предохранитель, чем, скажем, электрические стеклоподъемники.

Номинальный ток обычно указывается справа на верхней части предохранителя. Тем не менее, окраска также может помочь вам определить его мощность. При замене неисправного предохранителя необходимо соблюдать осторожность. В то время как некоторые из разных размеров не поместятся в блок предохранителей, т.е.предохранитель на 5 ампер не поместится в слот для предохранителя на 40 ампер, есть много предохранителей с разной силой тока, которые подходят к одним и тем же слотам. Использование предохранителя большей мощности, чем необходимо, обычно не проблема, но если вы случайно поместите предохранитель на 10 ампер вместо предохранителя на 30 ампер, вы очень быстро сожжете предохранитель.

См. Эти два экспоната ниже, чтобы помочь определить предохранители:

Где находится мой блок предохранителей Chevy Silverado?

У Silverado и Sierra, а также почти у большинства транспортных средств будет по два блока предохранителей.Один будет расположен внутри моторного отсека, а второй — в пространстве для ног водителя.

На автомобилях Silverado и Sierra блок предохранителей двигателя расположен с правой стороны моторного отсека, если смотреть на него лицом, рядом с правым верхним углом. На рисунке ниже показано расположение грузовиков 1999-2006 гг. Обратите внимание, что это то, как это выглядит при снятой крышке блока предохранителей. Когда вы откроете капюшон, он будет иметь пластиковое покрытие, которое должно очень легко оторваться.

Второй блок предохранителей находится в приборной панели со стороны водителя.Когда вы открываете дверь водителя, блок предохранителей располагается в плоской части приборной панели, которая обращена прямо к вам / встречается прямо с дверью в закрытом состоянии. Панель, под которой он находится, представляет собой панель в форме треугольника. Вы должны легко вытащить его, потянув за нижнюю часть.

Диагностика перегоревшего предохранителя

Теперь, когда вы нашли коробки с предохранителями, как узнать, перегорел ли предохранитель? Большинство предохранителей будут изготовлены из цветного прозрачного пластика.Заглянув внутрь пластика, вы увидите небольшой металлический соединительный элемент. Это та деталь, которая обеспечивает передачу усилителя от батареи к системе. Когда предохранитель перегружается и ломается или перегорает, металлический соединительный элемент фактически ломается.

Вы заметите, что металл внутри фактически сломан пополам. Это мера безопасности, чтобы предотвратить передачу перегруженного усилителя на вашу электрическую систему. Вместо этого перегорает предохранитель и предотвращает передачу избыточного тока на ваши компоненты.

Вот изображение хорошего предохранителя и плохого. Стоит отметить, что внутренний металлический разъем не всегда будет иметь S-образную форму, как в этом примере. Чаще они будут иметь вид «н» или холм.

Обратите внимание, что эта диаграмма также применима для GMT800 1999-2006 GMC Sierra. Хотя на крышках блоков предохранителей должны быть эти схемы внутри, эти автомобили уже стареют, поэтому их трудно читать или они уже изношены.

Схема блока предохранителей в моторном отсеке Silverado

Схема блока предохранителей внутренней панели приборов Silverado

Связанные

Что такое

Замок зажигания ВАЗ 2108 2109 21099 старой и новой конструкции:
— старый четырехпозиционный, реле и длинный ключ,
— новый без реле и с коротким ключом на три положения.
Замок зажигания выполняет две функции:
-Электрический: замыкание контактов в зависимости от положения ключа.
-Механический: бесключевой замок руля. То есть без ключа повернуть руль не получится, даже если завести машину в обход электрической части замка. Чтобы повернуть руль, вам потребуется разобрать замок и снять механический замок.
Неисправности по электрической части, у замка зажигания ВАЗ 2108 2109 21099 всего две (как и у всех электриков):
1) Отсутствие контакта в определенном положении ключа.В этом случае машина может работать или не работать для отдельных потребителей.
2) Наличие контакта там, где он не нужен. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого откручиваем винты, которыми верхняя и нижняя части крепятся друг к другу. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутите пластиковую накладку замка зажигания отверткой. Снимаем это.

3) Снимите контактную группу выключателя зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится замком зажигания нового типа, то потребуется немного переделать проводку.

Просто так работать не будет, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, прикрепленную к рулю.

Установите новый замок в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить, не касаясь всего замка.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для того, чтобы в случае подозрения проверить исправность работы замка, нужна диаграмма, показывающая, какие контакты замыкаются между собой при разных положениях ключа в замок зажигания.

Схема представлена ​​ниже:
Пояснения к схеме (согласно цветам проводов контактной группы):
Красный — к стартеру,
Розовый — + 12В,
Коричневый — +12В к включить реле зажигания,
Белый — включить реле зажигания,
Черный, синий — другие потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен звенеть с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении включается реле зажигания и по сине-черному проводу подается питание на систему зажигания ВАЗ 2108 2109 21099.
Белый закрывается коричневым, розовым с синим и черным.
Положение ключа «2»:
В этом положении снова остается включенным реле зажигания, на реле стартера подается +12 В.
Белый закрывается коричневым, розовым с красным и черным.
Ключевое положение «3»:
В этом положении цепи замкнуты, обеспечивая освещение автомобиля, габариты и сигнализацию дальнего света фар.
Коричневый замкнут с черным, розовый с черным.
Типичный пример неисправности контактной группы: автомобиль не заводится. Вы включаете стартер. Начинаешь грешить на выключатель, датчик Холла. Но потом оказывается, что все в порядке, просто система зажигания не запитана. То есть от замка зажигания ВАЗ 2108 2109 21099 питание на систему зажигания не поступает.

На ВАЗ 2109 неисправности электрооборудования со временем возникают. С этими проблемами должен уметь справиться опытный автомобилист.
Желательно, чтобы он самостоятельно устранил неисправности на ВАЗ 21093і, проверил электрооборудование и сделал соответствующие выводы. В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.

общая информация

Начнем с общей информации… Вы должны знать, что на автомобиле ВАЗ 2109 есть два источника питания — аккумулятор и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей напряжением 12 В при неработающем двигателе.
При запуске мотора вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не подает ток

Примечание. Каждый водитель должен знать, что если на приборной панели горит красная лампа зарядки, значит, заряд от генератора в бортовую сеть не подается, то есть расходуется накопленная энергия аккумулятора. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости. Конечно, в этом случае вы можете подъехать к дому без генератора, но машину уже нельзя выключить и вам придется ехать без остановки.

Заказ на работу

Итак:

• Прежде всего нужно проверить, стоит ли он на месте.Бывает, что обламывается.
• Если ремень на месте в целости и сохранности, рекомендуется проверить его натяжение. Для этого надавите большим пальцем сверху и обратите внимание на то, насколько ремень изогнут. 10-15 мм — это норма.
• Вооружаемся соответствующим ключом и откручиваем гайку крепления генератора к корпусу. Затем вставляем монтировку между генератором и блоком двигателя. Рычажным методом перемещаем генератор и затягиваем гайку крепления.

• Необходимо проверить, не перегорел ли соответствующий предохранитель.Если да, то заменяем на новый (подробнее о предохранителях ниже).

• Запустим блок питания и проверим, гаснет ли лампа зарядки аккумулятора. Если погаснет, значит все сделано правильно.
• Если не гаснет, то нужно проверить кабель, идущий от генератора к аккумуляторной батарее (плюс). Проблемы могут быть в нем.

Примечание. От аккумуляторной батареи идет два провода: толстый соединяет аккумулятор со стартером, а тонкий — тот, который нам нужен.

• Проверяем целостность этого провода. Может это отрезано что ли.
• Также необходимо внимательно проверить контакты, которые со временем могли окислиться.
• Все эти неисправности, если обнаруживаются, исправляются. Запускаем двигатель и смотрим, появилась ли зарядка.
• Если да, то доброго пути!

Если снова нет зарядки, то нужно проверить сам генератор (см. ). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Консультации. Как уже говорилось, попасть в сервис или собственный гараж можно с поврежденным генератором. Чтобы минимизировать потребление тока аккумулятором, в этот момент необходимо обязательно выключить все устройства, такие как автомагнитола, ненужные осветительные приборы, вентилятор, кондиционер, обогреватель и т. Д.

Проверка регулятора

Если автомобилист опытный, то ему могут посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для поддержания напряжения генератора в указанных пределах, даже если скорость и нагрузка изменяются.Возможно, что «сработало» и генератор не работает должным образом.
На машине:

• Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
• Мы должны измерить напряжение после некоторой работы двигателя на средних оборотах.
• Измеряем напряжение при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма тринадцать / четырнадцать В.
• В противном случае, если значение будет ниже или выше, потребуется замена регулятора.

Проверка регулятора в разобранном виде:

• Демонтируем регулятор.
• Проверяем по схеме.

Примечание. Если регулятор на ВАЗ 2109, выпущенный до 1996 года, то лучше проверить его в сборе с щеткодержателем. Это позволит сразу обнаружить обрывы выводов щеток и плохой контакт между концами регулятора.

• Включаем контрольную лампу между щетками.
• Подаем ток на клеммы C и B и корпус регулятора напряжением 12 В.
• Потом выводим ток, напряжение уже 15 В.
• При неисправности регулятора лампа не должна загораться при напряжении 15 В и гореть при напряжении 12 В.
• Если он горит в обоих случаях, то неисправен регулятор и даже можно точно определить, что в нем поломка.
• Если лампа не загорается в обоих случаях, в регуляторе имеется обрыв цепи.

Автоматические выключатели

Стражи — это и защитники, и разведчики. Именно они сигнализируют об опасности короткого замыкания или других проблем с электричеством при повторном сгорании.
А проблемы с электрикой нельзя отложить на второй план, так как это грозит возгоранием всей электропроводки и возгоранием.

Примечание. Помните, что заменять поврежденный предохранитель на новый с более высоким номиналом категорически запрещено.Совет. Чтобы упростить поиск и устранение неисправностей, мы рекомендуем использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые. Отличительной особенностью новинки является использование предохранителя нового типа.
Вместо цилиндрических предохранителей (как на старом блоке) здесь используются лезвия ножей. Кроме того, в таком блоке используются новые компактные реле.

Разберем теперь схему предохранителей на ВАЗ 2109, так как это очень важно для работы с электрикой автомобиля. Предохранители обозначаются сокращенно буквой P, если монтажный блок старая модель, и буквой P, если новая.
Итак:

• 1 и 2 П на 8 А (в старом блоке) и 8/9 П на 7,5 А (в новом блоке) — отвечают за противотуманные фары.
• П № 3 на 8А и П1 на 10А — отвечают за очистители, реле и клапан переключения фар.
• Р4 на 16А и Р7 на 30А — отвечают за очистители фар, электродвигатель мотора печки, мотор-редуктор очистителя заднего стекла, лампочки бардачка, подогрев стекол и т. Д.
• P5 на 8A и P16 на 15A — отвечают за поворотники, реле аварийного света, задние фонари, за индикаторы температуры OH и уровня топлива и т. Д.
• P6 с 8A и P3 с 10A — задние фонари, стоп-сигналы и освещение салона.
• P6 и P6 s 30A — отвечают за передние электрические стеклоподъемники.
• P7 и P10 с 7,5А — отвечают за освещение номерного знака.
• P8 на 16A и P5 на 20A — отвечают за звуковой сигнал и различные реле.
• Р9 на 8А и Р10 на 7,5А — в ответ на левый боковой маркер и левую заднюю фару.

• Р10 на 8А и Р11 на 7,5А — в ответ на правую фару-габаритную и правую заднюю фару.
• P11 с 8A и P2 с 10A — отвечают за поворотники и аварийные огни.
• P12 на 16A и P4 на 20A — для обогревателя заднего стекла, прикуривателя и розетки.
• P13 и P14 с 8A и P15 / P14 с 7.5А — отвечает за осветители / дальний свет.
• P15 / P16 с 8A и P13 / P12 с 7,5A — отвечает за осветители / ближний свет.

Неисправности электрооборудования ВАЗ 2109 и их устранение

Частая проблема, связанная с ВАЗ 2109 с электрикой, — это комбинация приборов. Он встроен в приборную панель со стороны водителя и включает в себя систему приборов, отслеживающих текущее состояние автомобиля.
Это могут быть такие устройства, как датчик оборотов двигателя или просто серия сигнальных ламп.

Учитывать неисправности.

Указатели

• Если не работает датчик температуры и уровня топлива, то причиной может быть либо неисправность самих лампочек или датчиков, либо обрыв в цепи питания.
• Лечение: обзвон всей цепи и проверка предохранителей. Если не поможет, то проверка работоспособности приборов и датчиков с последующей их заменой.

Топливный бак стрелка

• Бывает, что вы только что заправились на заправке, но стрелка указателя возвращается в начало шкалы.
• Убедитесь, что ограничитель поплавка был сбит. Также бывает, что он неправильно установлен или настроен (ограничитель).
• Снимаем датчик и заново настраиваем.
• Если эта самая стрелка постоянно скачет и в конце падает до нуля, проблема в слабом контакте резистора. Здесь может быть другая причина: обрыв цепи в резисторе.
• Лечение: заменить регулятор уровня топлива на новый.

Лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки.Причина может заключаться в коротком замыкании самого датчика или его гибкой шины.
• Лечение: разобрать регулятор, расправить шину и устранить короткое замыкание.

Контрольные лампы

• Если контрольные лампы на панели приборов не работают, значит, они перегорели или имеют слабый заряд в патронах.
• Лечение: заменены лампы или подтянуты их контакты.
• Возможно, окислились контакты. В этом случае нужно их тщательно очистить.

Проблемы со спидометром

• Не менее частая неисправность, подразумевающая следующую операцию: замену кабеля.
• Перед заменой рекомендуется проверить затяжку гаек проушин.
• Еще бывает, что при работе спидометра слышен шум. В этом случае, скорее всего, деформируется гибкий вал.

На этом проверку и устранение неисправностей электрики ВАЗ 2109 можно считать законченным делом.Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь устранять подобные проблемы самостоятельно, вы сможете неплохо сэкономить семейный бюджет, ведь стоимость подобных услуг среди автоэлектриков в наши дни непомерно высока.

Неисправности замка зажигания ВАЗ 2109 достаточно распространены. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 могут стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями в замке зажигания и объяснить, как их исправить.

Что такое

Начнем с устройства замка.
Давайте разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:

• Как уже говорилось, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

• Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Вот совет, как убедиться, что переключатель зажигания не работает:

• Вставьте ключ зажигания и поверните его в определенное положение.В цепи должно быть короткое замыкание. Смотрим на схему: если позиция «1» клавиши — работает ли наружное освещение или управляющие устройства;
• Рекомендуется проверять во всех положениях замка. Если есть отклонения от нормы — проблема с замком;
• Проверить исправность замка зажигания можно следующим образом: поверните рулевое колесо, которое не должно быть заблокировано. Блокировка на рабочем рулевом колесе должна срабатывать только при повторном повороте ключа из положения «1» в положение «2»;

• Надежно проверить, работает ли замок так: берем обыкновенную переносную лампу и одним концом подключаем к массе, другим — к замку.Включаем зажигание — если свет горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.

Общие неисправности

Из них на первом месте:

• Замок заклинило. Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером.В этом случае вам нужно ввести немного силиконовой смазки внутрь замка и делать это каждый раз при заклинивании замка.

• Замок со временем изнашивается, и это ухудшает его работу;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена

Обычно замок можно отремонтировать. Если это не сработает, придется полностью заменить его (см.).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

• Снимите кожух и отверните болты крепления зажима замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

• Отсоедините две части зажима, чтобы они разъединились;
• Личинку можно сменить уже на этом этапе операции;
• Вытаскиваем боковой штифт, который держит личинку в замке.

Консультации. Личинка легко демонтируется тонкой отверткой, например, от часов. При этом необходимо стучать по замку молотком.

• Если вы не можете вытащить личинку после удаления бокового штифта, можно попробовать просверлить личинку тонким сверлом;
• Если снова удалить личинку не удалось, то рекомендуется окончательно снять замок;
• Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

• Если замок зажигания с реле, то вынимаем его из-под панели;
• Отсоедините контактный разъем;
• Так же снимаем заземляющий провод;
• Снимите крышку, отжав защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверяем работу на месте перед тем, как поставить все на место.Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, описано выше).
Вот несколько рекомендаций, которым нужно следовать:

• Перед отключением контактов нужно их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое предварительно необходимо снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа определенные электрические цепи … Если этого не произойдет, то хотя бы отдельные потребители не сработают, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забывайте о проверке.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).
Если тестер недоступен, можно использовать контрольную лампу (лампа 12 В с припаянными проводами).

Подготовительные работы

— снимите нижнюю часть пластиковой крышки рулевой колонки, чтобы облегчить доступ к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— найти и отсоединить разъем выключателя зажигания под панелью приборов;

— по части колодки жгута проводов, ведущей к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в доступные 3 положения. Пользуемся тестером в режиме омметра, прижимаем его выводы к замкнутым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый выход, минус с АКБ на другой. Если контакты замыкаются, тестер должен показать наличие некоторого сопротивления, контрольная лампа должна гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не загорается.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1.Положение ключа в замке зажигания — 0 (выкл.).
Контакты под напряжением 30 и 30/1

Выводы в блоке коричневых и розовых проводов.

2. Положение ключа в замке зажигания — 1 (зажигание).
Контакты под напряжением — 30 и INT (внешнее освещение, освещение приборов, сигнализация дальнего света), 30/1 и 15/1 (катушка возбуждения генератора, система зажигания, стеклоочиститель, блок управления электромагнитным клапаном карбюратора, указатели поворота, фонарь заднего хода, приборы управления), 30-15 / 2 (фары ближнего и дальнего света.Противотуманные фары, очистители фар, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения).

Выводы в блоке из черного и розового, коричневого и белого, коричневого и синего проводов.

3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стояночное).
Контакты под напряжением — 30 и INT, 30 и 1-P (все электрические цепи, перечисленные в п. 2).Контакт «П» до 1988 года использовался для включения габаритного света.

Выводы в колодку черного и розового проводов от замка зажигания.

Легковой автомобиль ВАЗ-2109 выпускался в России 19 лет (1987-2006), как карбюраторный, так и инжекторный (ВАЗ-2111-80 (1.5i 8V), ВАЗ-11183-20 ​​(1.6i 8V)) двигатели. Признаками неисправности в системе зажигания могут быть перебои в работе двигателя только на холостом ходу, а также в любом из режимов работы двигателя. При этом теряется часть мощности, или, как говорят водители, «двигатель не тянет».«При полном выходе из строя системы зажигания запуск двигателя стал невозможен.

Поиск неисправностей в системе зажигания обычно начинается с проверки наличия искры на свечах зажигания, которая должна быть мощной, непрерывной, а ее цвет — сине-оранжевым. Если искры нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятках» с карбюраторным двигателем поиск искры можно запустить с высоковольтного провода катушки зажигания, идущего на центральный вывод распределителя. Если на нем есть напряжение, значит, цепь низкого напряжения и сама катушка зажигания исправны. Затем необходимо проверить бегунок и крышку трамблера.

Их можно проткнуть до земли, к тому же в бегунке может сгореть сопротивление, а на контактах крышки трамблера может появиться коррозия. Кроме того, износ или замерзание угольного стержня, через который напряжение передается с провода катушки зажигания на токоведущую пластину рабочего колеса, приведет к прекращению подачи высокого напряжения на свечи зажигания.Если напряжение на высоковольтном проводе, идущем от катушки зажигания к распределителю, отсутствует, то придется проверить работу переключателя и самой катушки зажигания, заменив ее на известные исправные устройства.

Так как на панели приборов «девятки» стоит вольтметр, состояние переключателя можно определить по движению его стрелки в момент включения зажигания. Если он без промедления переместится из нуля в положение, соответствующее напряжению аккумулятора, то можно сделать вывод, что переключатель неисправен.
