Что такое датчик АБС и признаки неисправности — Иксора

АБС — система, которая препятствует блокировке колес во время торможения, что позволяет автомобилю сохранять свою устойчивость, управляемость и безопасность в случае резкого торможения.

В систему АБС входят:

• блок управления
• гидравлическое устройство
• тормозные элементы колес
• сенсорные датчики вращения частоты оборотов

АБС также может включать в себя противобуксовочную систему, узел электронного контроля устойчивости и механизм помощи при экстренном торможении.

Основа системы АБС — в блоке управления, который принимает импульсы  с датчиков частоты вращен6ия колеса, получает данные о скорости, обрабатывает полученные данные и передает их на коробку передач, в систему управления шасси, навигационную и противооткатную системы.

Особенность работы датчика заключается в том, что давление от главного тормозного цилиндра обеспечивает оптимальное нажимное усилие в тормозных суппортах, что прижимает колодки к тормозным дискам и обеспечивает торможение. Работы системы ABS позволяет сохранять это давление стабильным вне зависимости от силы нажатия водителем на педаль тормоза, что исключает блокировку колес при, например, экстренном торможении.

Датчики бывают двух типов:

• пассинвые — применяются для зубчатых колес, сравнительно большие по размеру, менее точные по сравнению с активным типом датчиков АБС, однако прочные и легко диагностируются на наличие неполадок. В настоящее время встречаются редко и практически не используются на современных автомобилях

• активные — применяются для зубчатых колес и колес с магнитным кодирующим устройством. Для работы таких датчиков необходимо внешнее питание, отличаются от своих предшественников высокой точностью, однако чувствительны к месту установки и загрязнениям. Наиболее практичным вариантом активного датчика являются магниторезиститвные датчики, которые не чувствительны к месту установки и способны обнаруживать сигнал практически на любых скоростях

При возникновении неисправности в системе АБС, происходит ее деактивация при сохранении работы тормозной системы.

Признаками неисправности АБС является изменение характера торможения автомобиля, которое становится менее эффективным, включение лампы аварийного индикатора на панели приборов.

Диагностика системы ABS

Неисправная система ABS не способна выполнять возложенные на нее функции, поэтому нуждается в срочном ремонте.

Самая распространенная причина неисправности датчика ABS заключается в обрыве проводки. Такая поломка диагностируется без участия специалистов автосервиса, однако вам потребуется использовать тестер, который необходимо подключить к  разъемам датчика для измерения уровня сопротивления. Оптимальные показатели сопротивления различаются для каждого автомобиля в зависимости от его марки. Поэтому, чтобы узнать оптимальное значение, обратитесь к сервисной книжке транспортного средства Если при измерении сопротивления вы обнаружили, что его значение близко к нулю — скорее всего в системе произошло короткое замыкание, необходимо снять датчик, чтобы избавиться от замыкания.

Если же значение стремится к бесконечности, скорее всего произошел обрыв в проводки, которые требует ремонта цепи.

Случаются ситуации, когда датчик АБС не подлежит ремонту и требует замены. В таких случаях важно не ошибиться с выбором новой детали.

Найти подходящий датчик ABS вы можете в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Проводите замену моторного масла и масляного фильтра в соответствии с техническими требованиями автопроизводителя.

Производитель	Название детали	Номер детали	Применяемость*
BOSCH	Блок ABS	0265223002	BMW 5 седан IV (E39) 1995-2003; BMW 7 III (E38) 1995-2001
BOSCH	Датчик ABS. давления	0261230266	AUDI A1 (8X1) 2010-НВ; SKODA Fabia II (5J2) 2010-НВ; SKODA Rapid III (Nh4) 2012-НВ; VOLKSWAGEN Golf VI (5K1) 2008-2012; VOLKSWAGEN Tiguan (5N1, 5N2) 2010-НВ
BOSCH	Датчик ABS. давления	0261230308	FORD Focus  III (BM_) 2011-НВ; FORD Kuga II (MA) 2013-НВ; LAND ROVER Freelander II (FA) 2011-НВ; LAND ROVER Range Rover Evoque (LV) 2011-НВ
BOSCH	Датчик ABS	0986594522	CITROEN C5 (RD_) 2008-НВ; PEUGEOT 407 (6D_) 2004-2010
BOSCH	Датчик ABS	0265007102	FIAT Palio (373) 2012-НВ
BOSCH	Датчик ABS	0265007905	NISSAN Qashqai (J10E) 2007-2013

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).Полезная информация:

• Зачем нужны датчики износа колодок?
• Загорается датчик давления масла – что делать?
• Замена датчика кислорода на ВАЗ 2114 (Samara)

Тормозная система ABS: проблемы и их устранение — журнал За рулем

В конце 70-х годов началось серийное производство первой тормозной системы ABS, с помощью которой стало возможным повысить уровень безопасности во время критических ситуаций, связанных с необходимостью торможения. Различные дорожные условия (мокрое и скользкое покрытие) или внезапно возникшие препятствия приводили при экстренном торможении автомобилей без ABS к блокированию колес.

Следствием этого являлась потеря водителем способности управления автомобилем. В автомобилях, оснащенных ABS, предотвращается блокирование колес, и они остаются управляемыми в любое время, даже в случае торможения до полной остановки или экстренного торможения.

Система ABS состоит из следующих узлов:

— блок управления

— гидравлического блока

— сенсорные датчики числа оборотов

— колесные тормозные механизмы

Управляющее устройство является сердцем системы. В нем происходит прием сигналов от сенсорных датчиков числа оборотов колес и их оценка. Из этих данных складывается информация о скольжении колес при торможении, замедлении или ускорении. В цифровом регуляторе, который состоит из двух независимых друг от друга и работающих параллельно микроконтроллеров для каждой пары колес, эта информация обрабатывается. Образованные на основании этой информации сигналы регулирования, в виде исполнительных команд, поступают на магнитные клапаны гидравлического блока, которые и выполняют команды управляющего устройства.

Располагается гидравлический блок между главным тормозным цилиндром и тормозными цилиндрами суппортов. В тормозных цилиндрах суппортов, давление, поступающее от главного тормозного цилиндра, преобразуется в нажимное усилие, которое прижимает тормозные колодки к тормозным дискам или тормозным барабанам. Даже в случае экстренного торможения, когда водитель давит на педаль тормоза изо всех сил, давление в тормозной системе после гидравлического блока остается оптимальным.

При торможении до полной остановки система ABS регулирует давление в системе тормозного привода, которое должно быть направлено в устройство непосредственного торможения. Оно подбирается для каждого колеса индивидуально, в зависимости от того, замедляется ли колесо, ускоряется ли оно или находится на грани полной блокировки.

Это регулирование происходит следующим образом: сенсорные датчики числа оборотов определяют число оборотов передних колес и дифференциала задней оси (для задне-приводных и полно-приводных автомобилей), а также число оборотов задних колес. Эти данные необходимы управляющему устройству для расчета окружной скорости колес. Как только управляющее устройство высчитывает, что одно или несколько колес находятся на пороге блокирования, подается команда на магнитные клапаны и обратный насос соответствующего колеса. Каждое переднее колесо получает такое воздействие от «своего» магнитного клапана, что достигается максимально возможный эффект торможения, исключающий его полную блокировку. Причем это происходит независимо от других колес. В задне- и полно-приводных автомобилях, имеющих только один сенсорный датчик числа оборотов на дифференциале задней оси, колесо с наибольшей «склонностью» к блокированию определяет значение тормозного давления для обоих колес. Вследствие этого колесо с лучшим коэффициентом сцепления тормозится несколько меньше, и тормозной путь получается несколько больше, однако управляемость автомобиля в этом случае все равно гораздо лучше. В автомобилях с сенсорными датчиками для каждого из задних колес регулирование происходит так же, как и на передних колесах.

Управляющее устройство управляет магнитными клапанами в трех различных рабочих положениях:

— в первом рабочем положении (образование давления) главный цилиндр и тормозной цилиндр суппорта связаны друг с другом. Это означает, что впускной клапан открыт, а выпускной — закрыт. Давление может беспрепятственно нарастать.

— во втором рабочем положении (удержание давления) связь между главным цилиндром и тормозным цилиндром суппорта прерывается. Давление в системе тормозного привода остается постоянным. Это означает, что на впускной клапан подается сигнал, и клапан вследствие этого остается закрытым, предотвращая нарастание давления.

— в третьем рабочем положении (снижение давления) давление в системе тормозного привода уменьшается. Это означает, что на выпускной клапан подается сигнал сброса давления, и он открывается. Одновременно давление снижается за счет включения обратного насоса. Впускной клапан закрыт.

Три различных рабочих положения позволяют увеличивать или уменьшать давление в системе тормозного привода по ступенчатому циклу, благодаря шаговому воздействию на магнитные клапаны. При срабатывании системы ABS эти рабочие положения сменяются 4–10 раз в секунду, в зависимости от особенностей дорожного покрытия.

Если в системе обнаруживается неисправность, она тотчас же выключается. Тормозная же система автомобиля в этом случае продолжает работать эффективно, но уже без помощи ABS. О выходе из строя системы ABS водителю сигнализирует аварийная лампочка на передней панели. В зависимости от года выпуска автомобиля и типа ABS, существует несколько способов для поиска неисправности или диагностики, но начинать нужно с самых простых:

— неисправные предохранители

Осмотр блока предохранителей исключает первый источник неисправности, если вы убедитесь в том, что все предохранители, связанные с системой ABS, находятся в рабочем состоянии.

— визуальная проверка

Необходимо осмотреть разъемы, определить, нет ли потертостей на проводах, которые могут привести к возможному короткому замыканию, нет ли следов загрязнения или механического повреждения на сенсорных датчиках числа оборотов и/или на колесиках датчиков и все ли соединения с массой в порядке.

К сожалению, нередко бывает так, что шины неправильно подобраны по размеру, что впоследствии также может стать причиной выхода из строя системы ABS.

— также необходимо проверить на состояние и наличие люфта, ступичные колесные подшипники.

— необходимо проверить рабочую тормозную систему на тормозном стенде, также обязательна проверка на герметичность.

Если во время этих проверок неисправности не выявлено, следует провести дальнейшие измерения. Для этого существуют различные возможности. Они зависят, например, от года выпуска и типа автомобиля и от имеющихся в наличии приборов для проведения проверки. Если система ABS приспособлена для проведения диагностики, то можно при помощи специального прибора для диагностики ознакомиться с информацией из банка неисправностей и запросить значение величин и параметры. Если прибора для диагностики нет в наличии или система ABS не приспособлена для проведения диагностики, то последующие измерения можно провести с помощью осциллоскопа или тестера. Однако очень важно всегда иметь перед собой электрическую схему проверяемой системы.

Опыт показывает, что большинство неисправностей вызвано вследствие неисправности разъемов, обрыва проводников или вследствие нарушения соединения с массой. Эти неисправности, как правило, легко определить с помощью тестера или осциллоскопа.

Прежде чем приступить к измерениям, убедитесь, что аккумулятор автомобиля полностью заряжен, чтобы во время измерений можно было заметить возможные падения напряжения на проводниках/разъемах.

Также неисправности могут возникнуть по причине выхода из строя сенсорных датчиков числа оборотов, которые мы более подробно рассмотрим.

Сенсорные датчики числа оборотов размещены непосредственно над импульсным ротором, который связан со ступицей или приводным валом. Полюсный сердечник, вокруг которого находится обмотка, связан с постоянным магнитом, магнитное поле которого проникает в индуктор. Вращательное движение импульсного ротора и связанная с этим смена зубьев и межзубных впадин вызывает изменение магнитного потока через полюсный сердечник и обмотку. Изменяющееся магнитное поле индуцирует в обмотке переменное напряжение, которое и измеряется. Частота и амплитуда этого напряжения соответствуют числу оборотов колеса.

Для проверки сенсорного датчика числа оборотов необходимо измерить сопротивление и напряжение в системе. Величина сопротивления должна составлять от 800 Ом до 1200 Ом (руководствоваться паспортными величинами). Если сопротивление равно 0 Ом, речь идет о коротком замыкании, если величина сопротивления равна бесконечности — об обрыве.

Если же датчик вышел из строя и необходима его замена, основным критерием выбора должно быть качество, поэтому производителя стоит выбирать более тщательно, т.к. исправная тормозная система ABS — это безопасность водителя и пассажиров. Компания Hella предлагает широкий ассортимент сенсорных датчиков числа оборотов для различных марок и моделей автомобилей. С полным списком вы можете ознакомиться здесь.

Что делать, если индикатор ABS продолжает гореть?

Удивительно, как крошечная иконка, неожиданно появляющаяся на приборной панели, может вызвать такое ощущение тяжести в желудке. Каким-то образом вы знаете, что эти надоедливые маленькие огоньки не сигнализируют ничего хорошего. И насколько ужаснее, когда только что появившаяся контрольная лампа связана с самой важной системой безопасности вашего автомобиля: вашими тормозами. Что делать, если на дисплее приборной панели загорелся индикатор ABS?

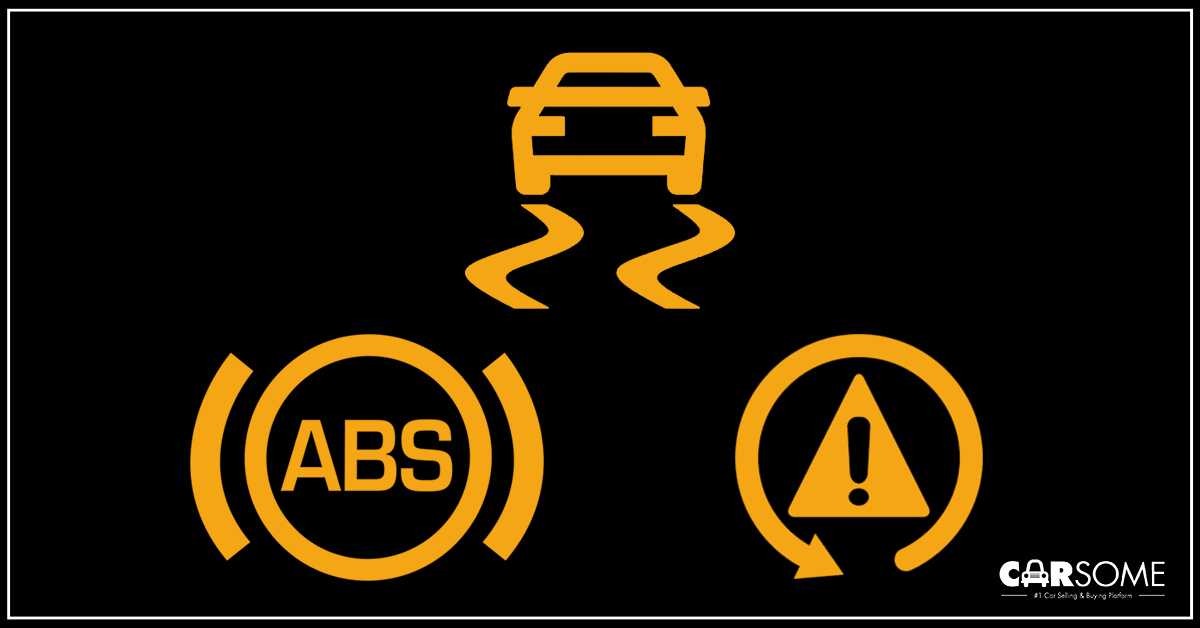

Что такое индикатор ABS?

Сигнальная лампа ABS — это значок на приборной панели автомобиля, который предупреждает водителя о потенциальной проблеме с ABS (антиблокировочной тормозной системой). ABS на автомобиле, грузовике или внедорожнике предотвращает блокировку колес, когда водитель нажимает на педаль тормоза в экстренной ситуации или на мокрой или скользкой поверхности. Удерживая шины от заноса, ABS увеличивает трение между шинами и землей, увеличивая тормозную способность. И, позволяя колесам продолжать вращаться, ABS позволяет водителю сохранять контроль над системой рулевого управления. Сигнальная лампа ABS является признаком того, что система может быть скомпрометирована.

Каждый раз, когда автомобиль запускается, индикатор ABS загорается на мгновение, так как система выполняет диагностическую самопроверку. Если лампа не загорается, возможно, неисправна лампа контрольной лампы. Но при нормальных условиях лампа загорается на короткое время вместе с несколькими другими сигнальными лампами, а затем гаснет. Если индикатор ABS продолжает гореть или загорается во время движения, значит, где-то в системе возникла проблема.

Что означает сигнальная лампа ABS?

Сигнальная лампа ABS, которая загорается и продолжает гореть, может сигнализировать о проблеме с различными компонентами антиблокировочной системы тормозов и связанных с ней. Например, специальные датчики следят за скоростью вращения колес. Если один или несколько из этих Датчики скорости вращения колеса  не работают или неисправны, контрольная лампа ABS будет продолжать гореть. То же самое верно, если есть проблема с проводкой.

Другие потенциальные неисправности могут быть связаны с модулем управления ABS, неисправным силовым реле модуля, электромагнитным клапаном или гидравлическим насосом в системе. Сигнальная лампа может загореться даже в случае перегорания предохранителя или низкого уровня тормозной жидкости в главном тормозном цилиндре (или в бачке АБС, если автомобиль так оборудован).

Что делать, если лампа ABS продолжает гореть?

Если вы похожи на большинство водителей, вы предпочтете обратиться в ремонтную мастерскую, чтобы осмотреть ваш автомобиль, когда он обнаружит проблему с ABS. С другой стороны, может возникнуть соблазн попытаться решить проблему самостоятельно. На самом деле, если проблема связана с низким уровнем тормозной жидкости, ремонт несложный. Или это? Не все тормозные жидкости совместимы друг с другом; Очень важно, чтобы в автомобиле была установлена ​​соответствующая жидкость. Знаете ли вы, что емкость со старой и открытой тормозной жидкостью может оказаться неэффективной? И хотя замена перегоревшего предохранителя не является сложной задачей, диагностировать, почему предохранитель мог перегореть, можно.

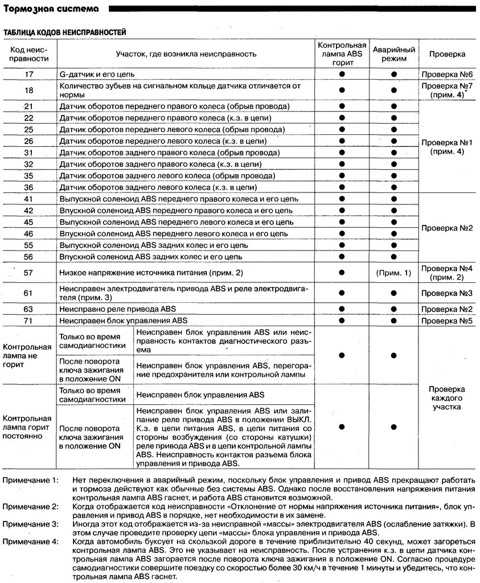

Когда дело доходит до диагностики сигнальной лампы ABS, есть несколько подходов. Сигнальная лампа на некоторых автомобилях будет мигать несколько раз, прежде чем загорится. Эта серия вспышек показывает диагностический код неисправности, способ определить, где может лежать неисправность. На других транспортных средствах необходимо выполнить диагностическое сканирование с использованием специального оборудования и знаний о том, как интерпретировать данные с компьютера транспортного средства. После того, как проблема была обнаружена с помощью сканирующего прибора (или по мигающим индикаторам), необходимо точно определить конкретную причину неисправности. Без этого уровня специфичности ремонт может быть неточным или полным.

К счастью, если загорелась сигнальная лампа ABS, а других сигнальных ламп нет, тормоза все равно будут работать. Как и на машине без АБС. Но ABS не сработает и не предотвратит блокировку колес в аварийной ситуации или на скользкой дороге. И любые системы, связанные с компонентами ABS, например, система контроля тяги и система контроля устойчивости , также могут не работать. И если горят  другие сигнальные лампы, то на самом деле может быть проблема с общей тормозной системой — признак того, что транспортное средство должно , а не .

Итак, если вы хотите избавиться от ямки внизу живота, доверьте диагностику и ремонт АБС вашего автомобиля профессионалам. Убедитесь, что квалифицированный технический специалист осмотрит и оценит причину, по которой загорелся индикатор ABS.

Columbia Auto Care & Car Wash | Автор: Майк Алес | Авторское право
Эта статья предназначена только в качестве общего руководящего документа, и вы полагаетесь на ее материалы на свой страх и риск. Используя это общее руководство, вы соглашаетесь защищать, возмещать убытки и ограждать Columbia Auto Care & Car Wash и ее филиалы от любых и всех претензий, убытков, затрат и расходов, включая гонорары адвокатов, возникающих в связи с вашим использования этого руководящего документа. Насколько это разрешено применимым законодательством, Columbia Auto Care & Car Wash не делает никаких заявлений или гарантий, явных или подразумеваемых, в отношении информации, содержимого или материалов, включенных в этот документ. Это резервирование прав должно быть настолько широким и всеобъемлющим, насколько это разрешено законами вашего государства проживания.

Что делать, если он появится

28 февраля 2017 г. Сэм Бисби

Итак, у вас загорелся индикатор ABS, и вы думаете, что делать дальше. Это неудивительно, учитывая, что ваша антиблокировочная тормозная система могла потерпеть серьезную поломку, которая, в худшем случае, может серьезно повлиять на поведение вашего автомобиля при торможении, особенно во влажных или обледенелых условиях.

Что делает ABS?

Ваша ABS, или антиблокировочная тормозная система, делает именно то, что говорит; он предотвращает блокировку колес вашего автомобиля при резком торможении, тем самым сохраняя больший контроль и ограничивая вероятность заноса вашего автомобиля.

Когда вы резко тормозите, возможно, чтобы избежать столкновения, датчики на каждом из колес вашего автомобиля отправляют сообщения в блок управления двигателем или ECU, сообщая ему, какие колеса могут заблокироваться и занести. Затем ваш ECU периодически отпускает тормоза на каждом колесе, чтобы предотвратить их блокировку и позволить вам сохранить контроль над автомобилем.

Когда вы заводите машину, автоматически загорается индикатор ABS. Это потому, что ваш автомобиль всегда проверяет систему ABS при запуске; если нет проблем, свет погаснет. Если индикатор продолжает гореть, это признак того, что в системе ABS вашего автомобиля возникла проблема.

Запишитесь на следующее обслуживание

Из-за чего может загореться индикатор ABS?

Существует множество причин, по которым загорается индикатор ABS, и вы можете определить некоторые из них.

Во-первых, вы должны проверить бачок тормозной жидкости, чтобы убедиться, что уровень не слишком низкий, так как сигнальная лампа ABS может активироваться, если уровень тормозной жидкости упал. Если это явно проблема, вы можете долить тормозную жидкость самостоятельно, что должно привести к тому, что индикатор ABS погаснет.

Если это не сработает, это явный признак более серьезной проблемы, которую вы, возможно, не заметите сами. Возможно, один или несколько колесных датчиков, которые передают информацию обратно в ЭБУ, каким-то образом повреждены. Это может привести к тому, что он сообщит об аномальных показаниях или вообще не сообщит о них, что приведет к тому, что ECU сообщит о неисправности ABS.

Контрольная лампа ABS также могла загореться из-за потери давления в тормозной системе, которая могла быть вызвана трещинами или разрывами в бачке тормозной жидкости или тормозных магистралях. Обе эти проблемы, вероятно, будут выявлены в результате испытаний, проведенных обученными техниками в гараже.

Что делать, если загорается лампочка ABS

Если лампочка ABS загорается отдельно, вы можете безопасно доехать на автомобиле до места назначения, так как ваши обычные тормоза будут продолжать работать. Вам, конечно, придется быть более осторожным, так как ваша ABS не среагирует в случае чрезвычайной ситуации.
