Astra j предохранители: Предохранители и реле опель астра j с описанием и схемами блоков
Предохранители и реле опель астра j с описанием и схемами блоков
ОпельКомментарии: 0Opel Astra J (опель астра джей) был представлен в Европе в 2009 году. В России официально производился в 2010, 2011, 2012, 2013, 2014 и 2015 году с кузовами седан, универсал, хетчбэк (GTC, OPC). В данной статье вы найдёте подробное описание блоков предохранителей и реле Опель Астра j со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Описание предохранителей может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего Opel Astra J.
Содержание
- 1 Блок под капотом
- 2 Блок в салоне
- 3 Блок в багажном отсеке
- 4 Инструкция Opel Astra J
Блок под капотом

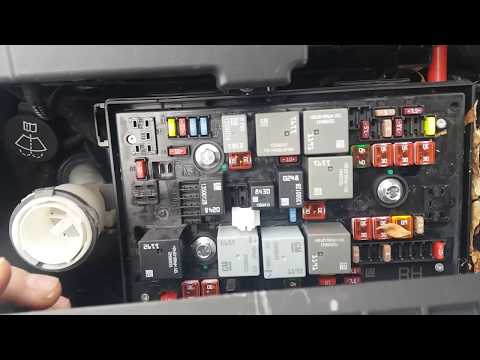

Находится рядом с аккумулятором и закрыт защитной крышкой.

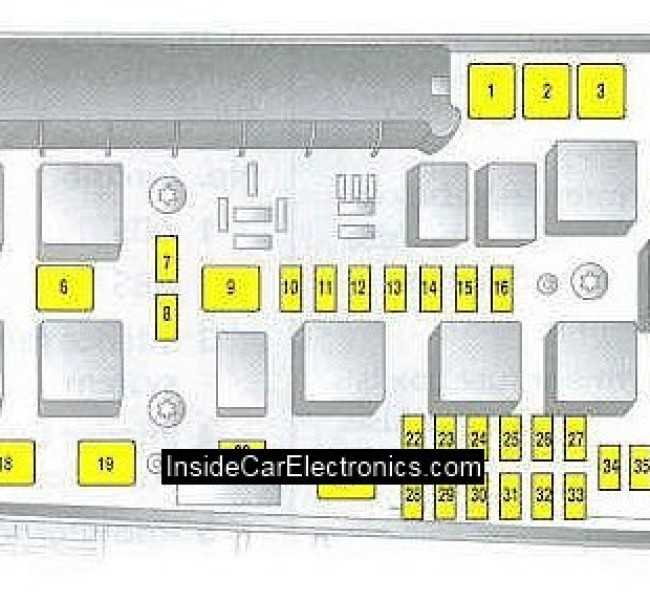

Фото – схема
Описание предохранителей
| F01 | 80А K34 Блок управления свечами накаливания (дизельный двигатель) |
| F02 | 80А K43 Модуль управления системой рулевого управления с сервоусилителем |
| F03 | 100А E40 Вспомогательный электрический нагреватель |
| F04 | 80А G10 Электродвигатель вентилятора охлаждения |
| 1 | 10/20А Модуль управления двигателем (ECM) бензин / дизель |
| 2 | 10А Подогреваемый датчик кислорода 1, B52B Подогреваемый датчик кислорода 2, B75B Датчик массового расхода воздуха/ температуры воздуха на впуске, E41 Подогреватель термостата системы охлаждения двигателя, Q12 Клапан продувки адсорбера системы улавливания паров топлива, Q22 Электромагнитный клапана изменения геометрии впускного коллектора |
| 3 | 15А Q17A Топливная форсунка 1, Q17B Топливная форсунка 2, Q17C Топливная форсунка 3, Q17D Топливная форсунка 4, T8 Катушка зажигания |
| 4 | Резерв |
| 5 | Резерв |
| 6 | 7,5А A9A Наружное зеркало заднего вида – водителя, A9B Наружное зеркало заднего вида – пассажира |
| 7 | 5А KR20B Реле средней скорости 1 вентилятора радиатора, G10 Электродвигатель вентилятора радиатора |
| 8 | 7,5А B52A Подогреваемый датчик кислорода 1, B52B Подогреваемый датчик кислорода 2, B75B Датчик массового расхода воздуха/температуры воздуха на впуске |
| 9 | 7,5А Модуль управления кузовом K9, Датчик заднего стекла |
| 10 | 5А Модуль управления кузовом K9, Датчик аккумуляторной батареи |
| 11 | 7,5А KR95B Реле 1 фиксатора задней подъемной двери |
| 12 | 5А Модуль управления фарами K26, Модуль адаптивного переднего освещения |
| 13 | 20А Резерв |
| 14 | 20А KQ7 Реле очистителя заднего стекла, M45 Электродвигатель очистителя заднего стекла |
| 15 | 10А K20 Модуль управления двигателем (ECM) |
| 16 | 30А KR27 Реле стартера |
| 17 | 10А K71 Модуль управления коробкой передач |
| 18 | 40А E18 Сетка обогревателя заднего стекла |
| 19 | 30А M74D Электродвигатель стеклоподъемника – водитель, M74P Электродвигатель стеклоподъемника – пассажир |
| 20 | 30А M74LR Электродвигатель стеклоподъемника – левый задний, M74RR Электродвигатель стеклоподъемника – правый задний |
| 21 | 30А K17 Электронный блок управления тормозной системы (ЕВСМ) |
| 22 | 10А E13L Передняя фара в сборе – левая (дальний свет) |
| 23 | 25А KR2 Реле насоса омывателя фар |
| 24 | 15А E13R Передняя фара в сборе – правая (ближний свет, ксеноновый) |
| 25 | 15А E13L Передняя фара в сборе – левая (ближний свет, ксеноновый) |
| 26 | 15А E29LF Противотуманная фара – левая передняя, E29RF Противотуманная фара – правая передняя |
| 27 | 30А KR22 Реле топливного подогревателя (дизельный двигатель) |
| 28 | Резерв |
| 29 | 30А K83 Модуль управления стояночным тормозом (J71) |
| 30 | 60А K17 Электронный блок управления тормозной системы (ЕВСМ) ABS |
| 31 | Резерв |
| 32 | 5А Модуль диагностики и контроля подушек безопасности K36 |
| 33 | 15А K28 Модуль управления корректора света фар (AFL) |
| 34 | Резерв |
| 35 | 5А S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стеклоподъемника – водителя |
| 36 | Резерв |
| 37 | Электромагнитный клапан продувки абсорбера |
| 38 | 20А KR28 Реле вакуумного насоса (бензиновый двигатель) |
| 39 | 20А K27 Модуль регулятора расхода топливного насоса (бензиновый двигатель) |
| 40 | 10А Мотор омывателя ветрового стекла |
| 41 | 10А E13R Передняя фара в сборе – правая (дальний свет) |
| 42 | 40А KR20C Реле низкой скорости вентилятора охлаждения (бензиновый двигатель), KR20B Реле средней скорости 1 вентилятора охлаждения (дизельный двигатель) |
| 43 | 30А M75 Электромотор стеклоочистителя ветрового стекла |
| 44 | Резерв |
| 45 | 30А G10 Электродвигатель вентилятора охлаждения двигателя (бензиновый двигатель) |
| 46 | Резерв |
| 47 | 15А P12 Звуковой сигнал |
| 48 | 60А KR20B Реле средней скорости 1 вентилятора охлаждения, KR20C Реле низкой скорости вентилятора охлаждения, KR20D Реле высокой скорости вентилятора охлаждения |
| 49 | Топливный насос |
| 50 | 10А S30 выключатель фар, M29L привод корректора наклона фар – левый, M29R привод корректора наклона фар – правый |
| 51 | Дроссельный узел |
| 52 | Подогрев картерных газов |
| 53 | 7,5А K20 Электронный блок управления двигателем (ECM), K34 Блок управления свечами накаливания (GPCM) (дизельный двигатель), K71 Блок управления коробкой передач (АКПП) |
| 54 | 7,5А B19C Вакуумный выключатель усилителя тормоза, K27 Блок управления топливным насосом, B116 Датчик воды в топливе, E40 Дополнительный электрический обогреватель, K33 Блок управления системой отопления, вентиляции и кондиционирования, P16 Комбинация приборов, B108 Датчик качества воздуха, B19C Вакуумный выключатель усилителя тормоза, B75B Датчик массового расхода воздуха/температуры воздуха на впуске |
Возможно наличие дополнительных предохранителей в виде плавких вставок в крышке на аккумуляторной батарее.
Расшифровка реле
- К1 – запасное реле
- К2 – реле стартера
- К3 – реле трансмиссии
- К4 – Реле обогревателя заднего стекла
- К5 – Реле насоса омывателя блок-фар
- К6 – Реле левой лампы дневного света фар, ближнего света фар
- К7 – Реле топливного насоса
- К8 – Реле правой лампы дневного света фар
- К9 – Реле топливного подогревателя (дизельный двигатель)
- К10 – Запасное реле
- К11 – Реле низкой скорости вентилятора охлаждения
- К12 – Реле высокой скорости вентилятора охлаждения
- К13 – Реле средней скорости вентилятора охлаждения 1
- К14 – Главное реле зажигания
Блок в салоне

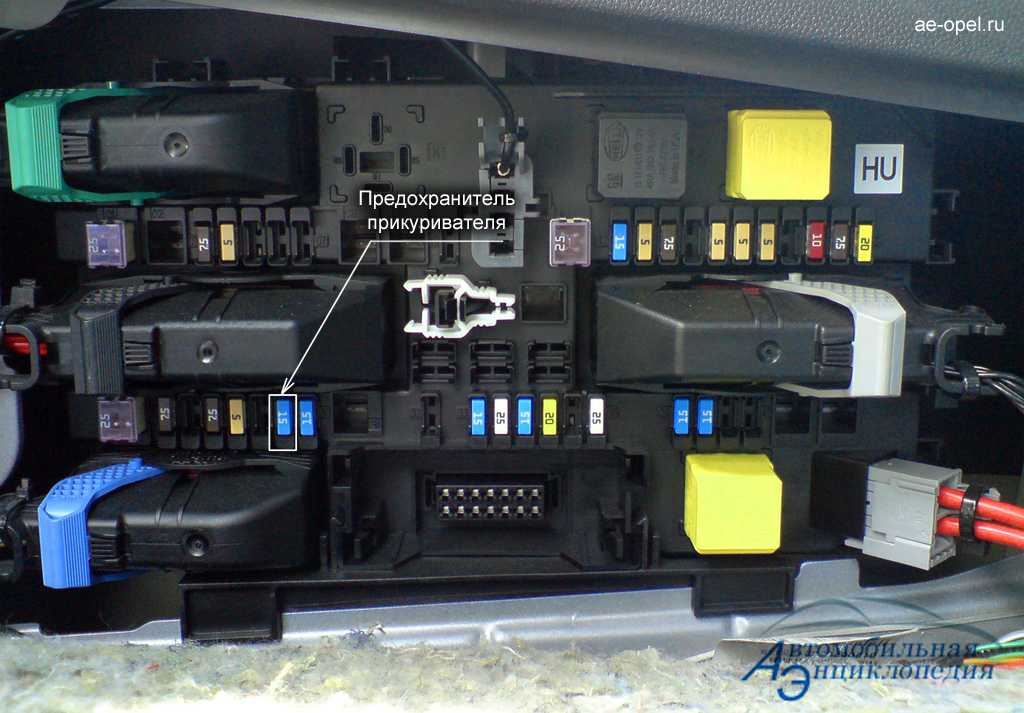

Он расположен под панелью со стороны водителя, за перчаточным ящиком.
Схема
Обозначение
| 1 | 10А A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC) |
| 2 | 20А Модуль управления кузовом K9, наружное освещение |
| 3 | 25А Модуль управления кузовом K9 |
| 4 | 20А A11 Радиоприемник, P5 Блок управления зуммером |
| 5 | 7,5А A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя |
| 6 | 20А Розетка электропитания передняя (прикуриватель) |
| 7 | 20А Розетка питания дополнительного оборудования |
| 8 | 30А Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый) |
| 9 | 30А Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый) |
| 10 | 30А Модуль управления кузовом K9, Дверные замки |
| 11 | 40А K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования |
| 12 | 25А S64D Выключатель регулятора положения сиденья – водитель, S65D Выключатель поясничного упора сиденья – водитель |
| 13 | 25А Электропривод передних сидений |
| 14 | 7,5А X84 Диагностический разъем |
| 15 | 7,5А Модуль диагностики и контроля подушек безопасности K36 |
| 16 | 10А Центральный замок |
| 17 | 10А A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования |
| 18 | 30А KR104A Реле логистического режима 1 |
| 19 | 20А Модуль управления кузовом K9 Стоп-сигналы, фонари света |
| 20 | 5А K85 Модуль определения присутствия пассажиров |
| 21 | 10А Р16 приборная доска |
| 22 | 5А S39 Замок зажигания |
| 23 | 20А Модуль управления кузовом K9 |
| 24 | 20А Модуль управления кузовом K9 |
| 25 | 20А Замок рулевой колонки |
| 26 | 20А Разъем питания дополнительного оборудования |
За работу прикуривателя и дополнительных розеток отвечают предохранители под номерами 6 и 7 на 20А.
Блок в багажном отсеке
Он находится слева, под защитной крышкой.
Схема
Назначение
| 1 | 40А K101 Модуль управления интерфейсом прицепа |
| 2 | 30А X88 Разъём жгута проводов прицепа |
| 3 | Система помощи при парковке |
| 4 | Не используется |
| 5 | Не используется |
| 6 | Не используется |
| 7 | 10А K29 Блок управления обогревом сиденья, K104P Блок управления поясничным упором сиденья – пассажир |
| 8 | Не используется |
| 9 | Не используется |
| 10 | 5А Модуль управления кузовом K9 |
| 11 | 10А K65 Модуль индикатора давления воздуха в шинах, K68 Преобразователь световой сигнализации прицепа |
| 12 | Не используется |
| 13 | 20А X88 Разъём жгута проводов прицепа |
| 14 | Не используется |
| 15 | 7,5А S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стекло подъемника – водителя |
| 16 | 5А A10 Внутреннее зеркало заднего вида |
| 17 | Не используется |
| 18 | Не используется |
| 19 | 10А K32 Блок управления подогревом рулевого колеса |
| 20 | 20А K61 Модуль управления потолочным люком |
| 21 | 25А K29 Модуль управления подогревателем сиденья |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Не используется |
| 26 | Не используется |
| 27 | Не используется |
| 28 | Не используется |
| 29 | Не используется |
| 30 | Не используется |
| 31 | 30А T3 Усилитель звуковых сигналов (акустическая система) |
| 32 | 10А K19 Модуль управления подвеской |
Инструкция Opel Astra J
Больше информации про ремонт и обслуживание Опель Астра j, можете получить изучив данное руководство: “скачать“.
А если хотите помочь дополнить материал, пишите в комментарии.
Предохранители на Опель Астра j: где находятся, замена
Любой автомобиль в процессе своей эксплуатации испытывает повышенные нагрузки, что негативно сказывается на работе электрооборудования и электрической системы в целом. Это касается и автомобиля немецкого производителя Opel Astra j.
Нередко возникают короткие замыкания в цепи питания автомобиля и выводят дорогостоящие приборы из строя. Для уменьшения влияния таких факторов на организм автомобиля в его конструкции предусмотрены защитные устройства — предохранители.
Места установки
Содержание
- Места установки
- Установка в салоне
- Расшифровка
- Моторный отсек
- Багажное отделение
- Замена предохранителей под капотом
- Замена предохранителей в салоне
При создании машины конструкторами компании учитывались ошибки в расположении монтажных блоков не только предшествующих машин, но и других известных марок авто.
Все выполнено для того, чтобы владелец транспортного средства мог без особых усилий добраться до неисправной детали и спокойно ее заменить на новую. В автомобиле Опель Астра j предусмотрено три таких места:
- салон авто;
- под капотом в моторном отсеке;
- в багажном отделении.
Установка в салоне
Для получения доступа к салонному блоку предохранителей, нужно демонтировать вещевой отсек, который располагается в левой части передней панели (торпеды) автомобиля.
Конструкция довольно легко снимается. Нажав на правую стенку отсека, необходимо потянуть вниз крышку, чтобы снять ее с петель. После этого откроется блок предохранителей (БП).
Расшифровка
| Номер | За что отвечает | |
|---|---|---|
| 1 | Работа монитора | |
| 2, 3 | Наружные огни | |
| 4 | Контроль аудиосистемы | |
| 5 | Информационное обеспечение | |
| 6, 7 | Передняя и задняя электророзетка | |
| 8, 9 | Левая и правая фара ближнего света | |
| 10 | Центральный замок | |
| 11 | Отопительная система, производительность кондиционера и вентилятора охлаждения | |
| 14 | Интерфейс для проведения диагностических мероприятий | |
| 15 | Подушки безопасности | |
| 17 | Электрокондиционирование | |
| 19 | Стоп-сигналы, лампа заднего хода, внутренняя подсветка салона | |
| 21 | Оборудование | |
| 22 | Электровыключатель системы зажигания | |
| 23, 24 | Остальное электрооборудование кузова |
Моторный отсек
Предохранительный блок находится на видном и легкодоступном месте.
Чтобы провести замену перегоревшей вставки достаточно отжать фиксаторы, удерживающие крышку блока, под которой располагаются плавкие защитные предохранители.
| Номер | За что отвечает | |
|---|---|---|
| 1 | Управление двигателем | |
| 2, 8 | Контроль датчика кислорода | |
| 3, 4 | Подача топлива / работа системы зажигания | |
| 6 | Обогрев боковых зеркал | |
| 7 | Регулятор вентилятора | |
| 9, 18 | Обогрев заднего стекла | |
| 10 | Аккумуляторная батарея | |
| 11 | Открытие багажного отделения (срабатывание ручки) | |
| 12, 33 | Адаптивное освещение | |
| 14 | Моторчик заднего стеклоочистителя | |
| 15 | Двигатель | |
| 16 | Работа стартера | |
| 17 | Коробка переключения передач | |
| 19, 20 | Мотор стеклоподъемников передних / задних стекол дверей | |
| 21, 30 | ABS | |
| 22, 41 | Дальнее освещение левой и правой фары | |
| 23 | Омыватель фар | |
| 24, 25 | Ближнее (ксеноновое) освещение правая / левая фара | |
| 26 | Противотуманные фонари | |
| 27 | Нагрев топлива (для дизельных двигателей) | |
| 29 | Стояночный электротормоз | |
| 32 | Подушки безопасности | |
| 35 | Электрические стеклоподъемники | |
| 37 | Работа магнитного клапана пробуксовки адсорбера | |
| 38 | Вакуумный электронасос | |
| 39 | Управление подачей топлива | |
| 40 | Омыватели для лобового и заднего стекла | |
| 42, 45, 48 | Вентилятор радиатора | |
| 43 | Передние дворники | |
| 47 | Клаксон | |
| 49 | Топливный насос | |
| 50 | Автоматическая настройка освещения фарами | |
| 51 | Дроссели | |
| 52 | Нагрев газов в картере | |
| 53 | КПП и двигатель | |
| 54 | Электропроводка автомобиля |
Багажное отделение
Внутри багажника на стенке есть небольшой лючок.
| Номер | За что отвечает | |
|---|---|---|
| 1, 2 | Подсоединение прицепа по электрической части / гнездо | |
| 3 | Датчики парковки | |
| 8 | Звуковая и световая сигнализация | |
| 11 | Разъем для прицепа | |
| 19 | Обогреватель руля | |
| 20 | Электролюк на крыше авто | |
| 21 | Обогрев передних и задних сидений | |
| 31 | Звуковое оповещение в салоне | |
| 32 | Предупреждение пересечения разделительной полосы дороги |
Замена предохранителей под капотом
- Чтобы не путаться с расположением плавких вставок, на внутренней поверхности крышки БП моторного отсека нанесена схема установки предохранителей.
Некоторые водители сами наклеивают схему защитных устройств, если ее нет на месте. Внутри блока есть специальное гнездо, в котором крепится пинцет для замены предохранителей.
Некоторые водители сами наклеивают схему защитных устройств, если ее нет на месте. Внутри блока есть специальное гнездо, в котором крепится пинцет для замены предохранителей.- Прежде чем поменять перегоревшую вставку на новую, необходимо определить причину, по которой сработала защита. Необходимо обратить внимание на электрическое оборудование, находящееся в данной цепи. Не является ли оно первоисточником проблемы?
Совет. Нельзя устанавливать плавкий элемент другой емкости или «лепить» самодельные устройства. Это может привести к поломке всего монтажного блока, короткому замыканию и возгоранию.
- При помощи пинцета захватывают неисправную вставку и вытягивают ее из гнезда.
- На место вставляют новый предохранитель аналогичного номинала при помощи того же пинцета.
- В случае необходимости меняют и реле. Покачивая из стороны в сторону его извлекают из посадочного места и вместо него ставят новое.
- Внимательно осматривают силовой предохранитель и при необходимости меняют и его. Для этого потребуется торцевая отвертка с головкой на 13, чтобы ослабить гайки.
- Снимают гайки.
- Снимают наконечник и силовой предохранитель.
- Меняют силовой предохранитель. Все работы выполняют в обратном порядке.
Замена предохранителей в салоне
После того, как вещевой бардачок снят (см. выше), выполняют следующие действия:
- Нажимают на фиксатор, удерживающий колодку жгута проводов и отодвигают в сторону.
- Выполняют ее отсоединение.
- Подобным образом поступают со второй колодкой.
- Отсоединяют малую колодку, нажимая на защелку
- Выкручивают гайку.
- Отжимают фиксатор.
- Демонтируют предохранительный блок.
В целом процесс ремонта предохранительного блока Опеля Астры J несложен. Выполнить его по силам любому водителю самостоятельно.
Главное, все делать вовремя и не откладывать в долгий ящик. Исправный автомобиль – это, прежде всего, безопасность самого водителя.
Схема блока предохранителей Opel/Vauxhall Astra J (2009-2018)
Ad vertisements
В данной статье мы рассматриваем Opel Astra четвертого поколения (Vauxhall Astra), выпускавшийся с 2009 по 2018 год. найдете схемы блока предохранителей Opel Astra J 2013, 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей).
См. другие Opel/Vauxhall Astra:

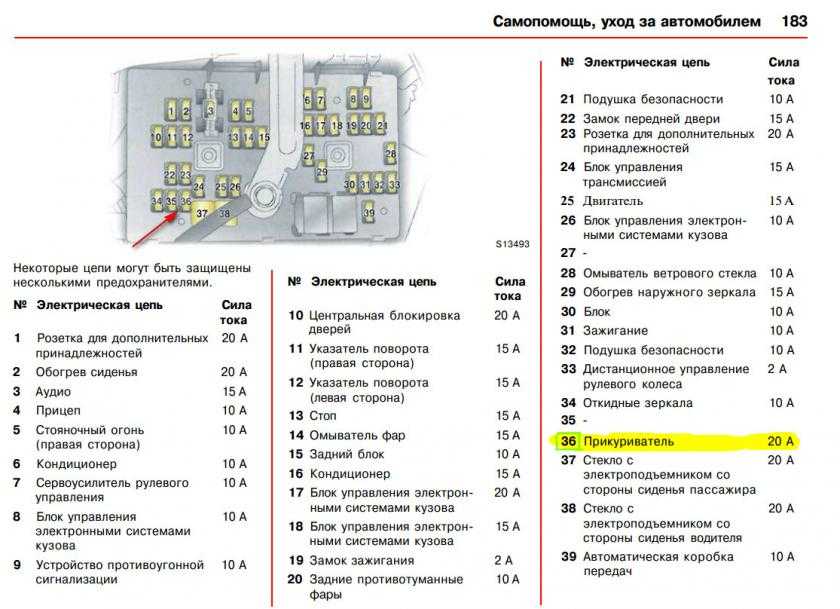

Предохранители прикуривателя / розетки в Opel Astra J — это предохранители № 6 (розетка передняя), № 7 (розетка заднего сиденья), № 26 (розетка в багажном отделении) в блоке предохранителей панели приборов. , и предохранитель № 17 (розетка) в блоке предохранителей в багажном отделении.
Содержание
Расположение блока предохранителей
Моторный отсек

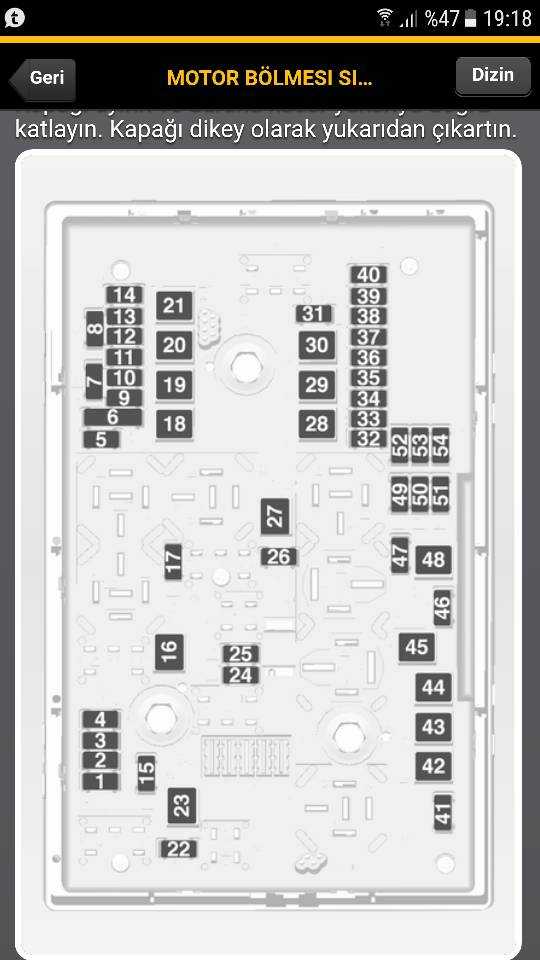

Блок предохранителей расположен в передней левой части моторного отсека.
Отсоедините крышку и откиньте ее вверх до упора. Снимите крышку вертикально вверх.
Приборная панель
В автомобилях с левосторонним управлением блок предохранителей находится за отсеком для хранения на приборной панели.
Откройте отсек и сдвиньте его влево, чтобы разблокировать. Сложите отделение вниз и снимите его.
В автомобилях с правым рулем находится за крышкой в перчаточном ящике.
Откройте перчаточный ящик, затем откройте крышку и откиньте ее вниз.
Блок предохранителей в багажном отделении
3-дверный хэтчбек, 5-дверный хэтчбек:
Блок предохранителей находится с левой стороны багажного отделения за крышкой.
Sports Tourer:
Блок предохранителей находится с левой стороны багажного отделения за крышкой.
Схемы блока предохранителей
2013
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2013 г.)
| № | Цепь |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Лямбда-зонд |
| 3 | Впрыск топлива, система зажигания |
| 4 | Впрыск топлива, система зажигания |
| 5 | — |
| 6 | Обогрев зеркал |
| 7 | Управление вентилятором |
| 8 | Лямбда-зонд, двигатель |
| 9 | Датчик заднего стекла |
| 10 | Датчик батареи |
| 11 | Расцепитель багажника |
| 12 | Модуль адаптивного переднего освещения |
| 13 | — |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления коробкой передач |
| 18 | Обогрев заднего стекла |
| 19 | Передние электрические стеклоподъемники |
| 20 | Задние электрические стеклоподъемники |
| 21 | АБС |
| 22 | Левый дальний свет (галоген) |
| 23 | Омыватель фар |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Противотуманные фары |
| 27 | Подогрев дизельным топливом |
| 28 | — |
| 29 | Электрический стояночный тормоз |
| 30 | АБС |
| 31 | — |
| 32 | Подушка безопасности |
| 33 | Адаптивное переднее освещение |
| 34 | — |
| 35 | Электрические стеклоподъемники |
| 36 | — |
| 37 | Соленоид вентиляции адсорбера |
| 38 | Вакуумный насос |
| 39 | Модуль управления топливной системой |
| 40 | Омыватель ветрового стекла, омыватель заднего стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | Стеклоочиститель |
| 44 | — |
| 45 | Вентилятор радиатора |
| 46 | — |
| 47 | Звуковой сигнал |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Регулировка уровня фар |
| 51 | Воздушная заслонка |
| 52 | Дополнительный отопитель, дизельный двигатель |
| 53 | Модуль управления коробкой передач, модуль управления двигателем |
| 54 | Контроль проводки |
Ad vertisements
Приборная панель
Назначение предохранителей в панели приборов (2013 г.
)
| № | Цепь |
|---|---|
| 1 | Дисплеи |
| 2 | Наружное освещение |
| 3 | Наружное освещение |
| 4 | Радио |
| 5 | Информационно-развлекательная система, приборная панель |
| 6 | Передняя розетка |
| 7 | Розетка на заднем сиденье |
| 8 | Левый ближний свет |
| 9 | Правый ближний свет |
| 10 | Дверные замки |
| 11 | Внутренний вентилятор |
| 12 | — |
| 13 | — |
| 14 | Диагностический разъем |
| 15 | Подушка безопасности |
| 16 | — |
| 17 | Система кондиционирования воздуха |
| 18 | Предохранитель: радио, информационно-развлекательная система, дисплеи |
| 19 | Стоп-сигналы, задние фонари, внутреннее освещение |
| 20 | — |
| 21 | — |
| 22 | Замок зажигания |
| 23 | Блок управления кузовом |
| 24 | Блок управления кузовом |
| 25 | — |
| 26 | Розетка питания в багажном отделении (если нет блока предохранителей в багажном отделении) (только Sports Tourer) |
Грузовое отделение
Назначение предохранителей в багажном отделении (2013 г.
)
| № | Цепь |
|---|---|
| 1 | Модуль прицепа |
| 2 | Выход прицепа |
| 3 | Система помощи при парковке |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Противоугонная система |
| 9 | — |
| 10 | — |
| 11 | Модуль прицепа, розетка для прицепа |
| 12 | — |
| 13 | Выход прицепа |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Обогрев рулевого колеса |
| 20 | Люк |
| 21 | Обогрев сиденья |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Усилитель, сабвуфер |
| 32 | Активная система демпфирования, предупреждение о выходе из полосы движения |
2014, 2015, 2017, 2018
Объявление vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2014, 2015, 2017)
| № | Цепь |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Лямбда-зонд |
| 3 | Система впрыска топлива/зажигания |
| 4 | Система впрыска топлива/зажигания |
| 5 | — |
| 6 | Обогрев зеркал/Охранная сигнализация |
| 7 | Блок управления вентилятором/блок управления двигателем/блок управления коробкой передач |
| 8 | Лямбда-зонд/охлаждение двигателя |
| 9 | Датчик заднего стекла |
| 10 | Датчик аккумуляторной батареи |
| 11 | Расцепитель багажника |
| 12 | Адаптивное переднее освещение/автоматическое управление освещением |
| 13 | АБС |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления коробкой передач |
| 18 | Обогрев заднего стекла |
| 19 | Передние электрические стеклоподъемники |
| 20 | Задние электрические стеклоподъемники |
| 21 | Задний электрический центр |
| 22 | Левый дальний свет (галоген) |
| 23 | Омыватель фар |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Передние противотуманные фары |
| 27 | Подогрев дизельным топливом |
| 28 | Система старт-стоп |
| 29 | Электрический стояночный тормоз |
| 30 | АБС |
| 31 | Адаптивный круиз-контроль |
| 32 | Подушка безопасности |
| 33 | Адаптивное переднее освещение/автоматическое управление освещением |
| 34 | Система рециркуляции отработавших газов |
| 35 | Наружное зеркало/датчик дождя |
| 36 | Климат-контроль |
| 37 | Соленоид вентиляции адсорбера |
| 38 | Вакуумный насос |
| 39 | Центральный блок управления |
| 40 | Омыватель ветрового/заднего стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | — |
| 44 | Стеклоочиститель |
| 45 | Стеклоочиститель |
| 46 | Вентилятор радиатора |
| 47 | Звуковой сигнал |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Корректор фар/Адаптивное переднее освещение |
| 51 | Воздушная заслонка |
| 52 | Дополнительный обогреватель/дизельный двигатель |
| 53 | Модуль управления коробкой передач/модуль управления двигателем |
| 54 | Вакуумный насос/Комбинация приборов/Отопительная вентиляция/Кондиционер |
Ad vertisements
Приборная панель
Назначение предохранителей в панели приборов (2014, 2015, 2017)
| № | Цепь |
|---|---|
| 1 | Дисплеи |
| 2 | Наружное освещение/модуль управления кузовом |
| 3 | Наружное освещение/модуль управления кузовом |
| 4 | Информационно-развлекательная система |
| 5 | Информационно-развлекательная система/приборы |
| 6 | Розетка/прикуриватель |
| 7 | Розетка |
| 8 | Левый ближний свет/модуль управления кузовным оборудованием |
| 9 | Правый ближний свет/блок управления кузовом/модуль подушки безопасности |
| 10 | Дверные замки/модуль управления кузовом |
| 11 | Внутренний вентилятор |
| 12 | — |
| 13 | — |
| 14 | Диагностический разъем |
| 15 | Подушка безопасности |
| 16 | Розетка |
| 17 | Система кондиционирования воздуха |
| 18 | Логистика |
| 19 | Кузовной блок управления |
| 20 | Кузовной блок управления |
| 21 | Комбинация приборов/Охранная сигнализация |
| 22 | Датчик зажигания |
| 23 | Кузовной блок управления |
| 24 | Кузовной блок управления |
| 25 | — |
| 26 | Розетка питания в багажном отделении (если нет блока предохранителей в багажном отделении) (только Sports Tourer) |
Багажное отделение
Назначение предохранителей в багажном отделении (2014, 2015, 2017)
| № | Цепь |
|---|---|
| 1 | — |
| 2 | Выход прицепа |
| 3 | Система помощи при парковке |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | Сиденье с электроприводом |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Модуль прицепа/разъем для прицепа |
| 12 | Модуль прицепа |
| 13 | Выход прицепа |
| 14 | Заднее сиденье/Складывание с электроприводом |
| 15 | — |
| 16 | Внутреннее зеркало/Камера заднего вида |
| 17 | Розетка |
| 18 | — |
| 19 | Обогрев рулевого колеса |
| 20 | Люк |
| 21 | Подогрев передних сидений |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | Деактивированный логистический режим |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Усилитель/сабвуфер |
| 32 | Активная система демпфирования/предупреждение о выходе из полосы движения |
Opel Astra J (2009-2015) блок предохранителей схемы
Годы выпуска: 2009 2010 2011 2012 2013 2014 2015
Astra от Opel — один из лучших автомобилей в своем сегменте, представленный на Франкфуртской выставке 2009 года.
Автосалон в Германии. Производство началось в том же году, как и поставки.
Это четвертое поколение одной и той же модели. Помимо соглашения об именах,
различные особенности делают его уникальным.
Опель Астра: Четвертое поколение
Эта модель поставляется с 19-дюймовыми легкосплавными дисками в стандартной комплектации, также можно выбрать 20-дюймовые те, которые намного легче. Общий механизм автомобиля делает его пригодным для эффективного опыт вождения. Наличие, механического самоблокирующегося дифференциала, в стиле Recaro спортивные сиденья, активная подвеска FlexRide с электронным управлением, передняя часть HiPerStrut подвеска, значок OPC на ручке переключения передач, рулевом колесе, на циферблатах приборов спереди и сзади бампер, стандартный задний спойлер делает его универсальным.
Варианты двигателей для этой модели доступны как с 5-ступенчатой, так и с 6-ступенчатой механической коробкой передач.
передача инфекции. Можно легко выбрать в соответствии с их выбором.
Он также поставляется с различными вариантами
такие как 1,4 турбо, 1,6, 1,6 турбо и 2,0 CDTI в зависимости от региона. В моделях, произведенных в
В 2011 году были введены некоторые интерактивные системы. Эти системы являются
достижения в области технологий, такие как кнопка Start/Stop. Инновационные функции
привлекает множество людей.
В последующие годы модель претерпела некоторые основные изменения в характеристиках.
Помимо визуальных изменений, он также включает бамперы и решетки, а также некоторые незначительные изменения.
с фарами. Обновленная Astra J четвертого поколения имеет ряд серьезных обновлений в
информационно-развлекательные системы, такие как фронтальная камера Eye с расширенным помощником по дорожным знакам,
индикация расстояния (FDI) и предупреждение о лобовом столкновении (FCA), камера заднего вида,
усовершенствованная система помощи при парковке и предупреждение о слепых зонах сбоку. Это функции, которые обеспечивают
огромная безопасность и ощущение уникального опыта вождения.
Также называется:
- Воксхолл Астра
- Холден Астра
- Опель GTC (3др)
- Воксхолл GTC
- Buick Excelle XT (Китай)

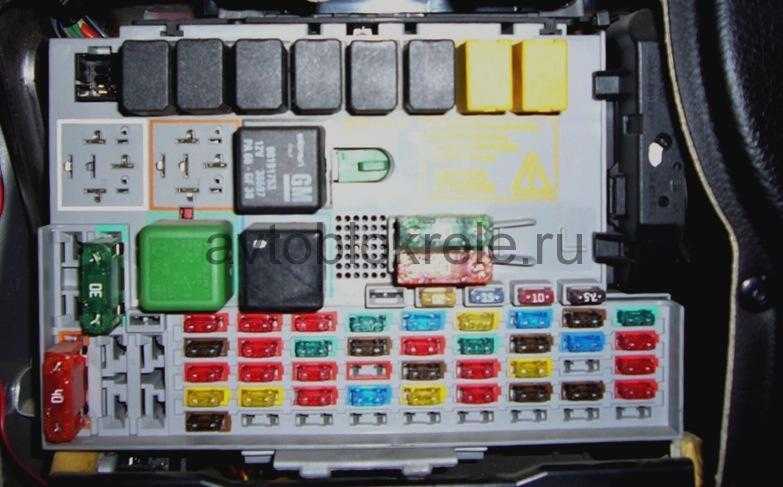

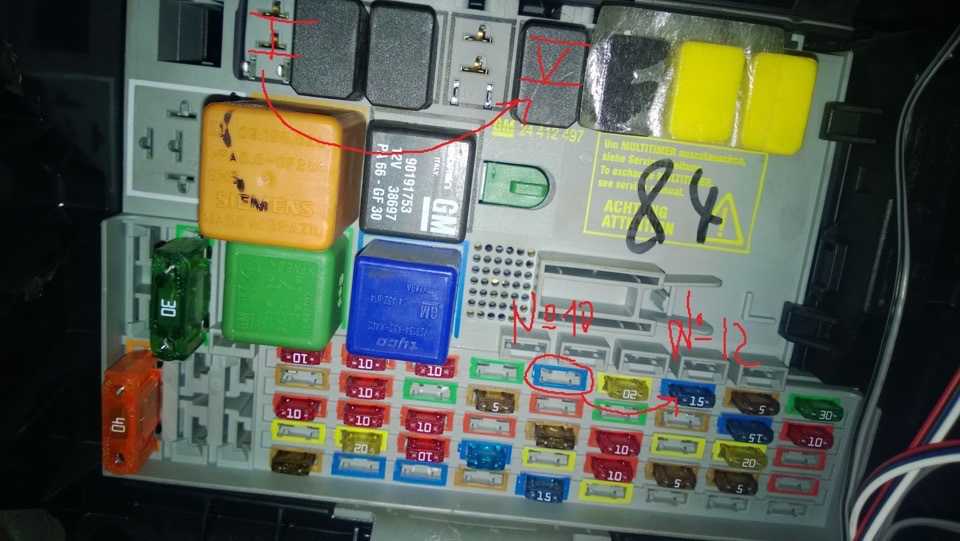

Блок предохранителей находится в передней левой части моторного отсека. Отсоедините крышку и сложите ее вверх до упора. Удалить крышкой вертикально вверх.
| № | Цепь | |
|---|---|---|
| 1 | Модуль управления двигателем | |
| 2 | Lambda Sensor | |
| 3 | Инъекция топлива | |
| Инъекция топлива | ||
| . | ||
| 6 | Обогрев зеркал, противоугонная система | |
| 7 | Блок управления вентилятором, блок управления двигателем, блок управления коробкой передач | |
| 8 | Lambda Sensor, охлаждение двигателя | |
| Датчик заднего стекла | ||
| 10 | Датчик батареи | |
. Управление освещением | ||
| 13 | ABS | |
| 14 | Стеклоочиститель заднего стекла | |
| 15 | Модуль управления двигателем0108 | |
| 16 | Стартер | |
| 17 | Модуль управления трансмиссией | |
| 18 | Огреблие заднее окно | |
| Огреблие заднее окно | ||
| Hipled Adwant | ||
| . | ||
| 21 | Задний электрический центр | |
| 22 | Левый дальний свет (галоген) | |
| 23 | Омыватель фар | |
| 24 | Правой низкий бал (ксенон) | |
| 25 | LEAL LOW BEAM (XENON) | |
| 26 | FROD FUG FUG | |
| 26 | FROD FUG FUG | |
| 26 | FROD FUG FUG | |
| 26 | . 28 | START STOP SYSTEM |
| 29 | Электрическая парковка | |
| 30 | ABS | |
| 31 | Адаптивный круиз. 0103 | |
| 32 | 70108 | |
| 33 | Адаптивное прямое освещение, автоматическое контроль света | |
| 34 | Рециркуляция выхлопного газа | 35 | 35 | 35908 35907 35 | . | Климат-контроль |
| 37 | Соленоид вентиляции адсорбера | |
| 38 | Вакуумный насос | |
| 40 | Windscreen washer, rear window washer system | |
| 41 | Right high beam (Halogen) | |
| 42 | Radiator fan | |
| 43 | Windscreen wiper | |
| 44 | Windscreen wiper | |
| 45 | Radiator fan | |
| 46 | – | |
| 47 | Horn | |
| 48 | Radiator fan | |
| 49 | Fuel pump | |
| 50 | Headlamp levelling, adaptive forward lighting | |
| 51 | Air shutter | |
| 52 | Auxiliary heater, дизельный двигатель | |
| 53 | Модуль управления коробкой передач, модуль управления двигателем | |
| 54 | Вакуумный насос, комбинация приборов, вентиляция отопления, система кондиционирования воздуха |
После замены неисправных предохранителей
закройте крышку блока предохранителей и нажмите
пока не зацепится.
Если крышка блока предохранителей не закрыта
правильно, может возникнуть неисправность.
В автомобилях с левосторонним управлением предохранитель коробка находится за хранилищем отсек в панели приборов. Откройте отсек и нажмите на него, чтобы слева, чтобы разблокировать. Сложите отделение вниз и снимите его.
В автомобилях с правосторонним управлением предохранитель коробка находится за крышкой в бардачок. Откройте перчаточный ящик, затем откройте крышку и опустите ее.
| № | Схема |
|---|---|
| 1 | Дисплей |
| 2 | ЭКСЕРИЯ СВЕТИ, БОЛЬШОЙ МОДУЛА | ЭКСЕР. 4 | Информационно-развлекательная система |
| 5 | Информационно-развлекательная система, приборная панель |
| 6 | Розетка, прикуриватель |
| 7 | Power outlet |
| 8 | Left low beam, body control module |
| 9 | Right low beam, body control module, airbag module |
| 10 | Door locks, body control module |
| 11 | Interior fan |
| 12 | – |
| 13 | – |
| 14 | Diagnostic connector |
| 15 | Airbag |
| 16 | Power outlet |
| 17 | Air conditioning system |
| 18 | Logistics |
| 19 | Body control module |
| 20 | Блок управления кузовным оборудованием |
| 21 | Комбинация приборов, противоугонная система |
| 22 | Датчик зажигания |
| 23 | Body control module |
| 24 | Body control module |
| 25 | – |
| 26 | Power outlet load compartment (if no load compartment fuse box) (Sports tourer only ) |
3-дверный хэтчбек, 5-дверный хэтчбек
Блок предохранителей находится с левой стороны
грузовое отделение за крышкой.
Снимите крышку.
Спортивный турер
Блок предохранителей находится с левой стороны грузовое отделение за крышкой. Сложите шторку и снимите. Снимите крышку.
При сборке вдавите шторку в резиновые втулки, чтобы достичь полного удерживающая сила.
| No. | Circuit | ||
|---|---|---|---|
| 1 | – | ||
| 2 | Trailer outlet | ||
| 3 | Parking assist | ||
| 4 | – | ||
| 5 | – | ||
| 6 | – | ||
| 7 | Power seat | ||
| 8 | – | ||
| 9 | – | ||
| 10 | — | ||
| 11 | Модуль трейлера, прицепа | ||
| 12 | Модуль трейлера | ||
| 13 | Трейлер | 9814 | Rear seat, electrical folding |
| 15 | – | ||
| 16 | Inside mirror, rear view camera | ||
| 17 | Power outlet | ||
| 18 | – | ||
| 19 | Нагрев рулевого колеса | ||
| 20 | Столплетки | ||
| 21 | . 0108 | ||
| 23 | – | ||
| 24 | – | ||
| 25 | – | ||
| 26 | – | ||
| 27 | – | ||
| 28 | – | ||
| 29 | — | ||
| 30 | — | ||
| 31 | Amplifier, Subwoofer | ||
| 32 | Active Systemning Learngure, LAMPINGE | ||
| 32 | Activeing Learngure, LAMPINGERERERERERERERERERING | ||
| 32 | .0108 | ||
Вся информация и диаграммы Opel Astra J, представленные на этом сайте, предназначены только для общей информации. Актуальные схемы и схемы Opel Astra J (2009-2015) (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т.д.) могут различаться в зависимости от версии модели.
Комментарии (1):
ЛАКИХАЛ Хайрддин 04.
