Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.



Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °



И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

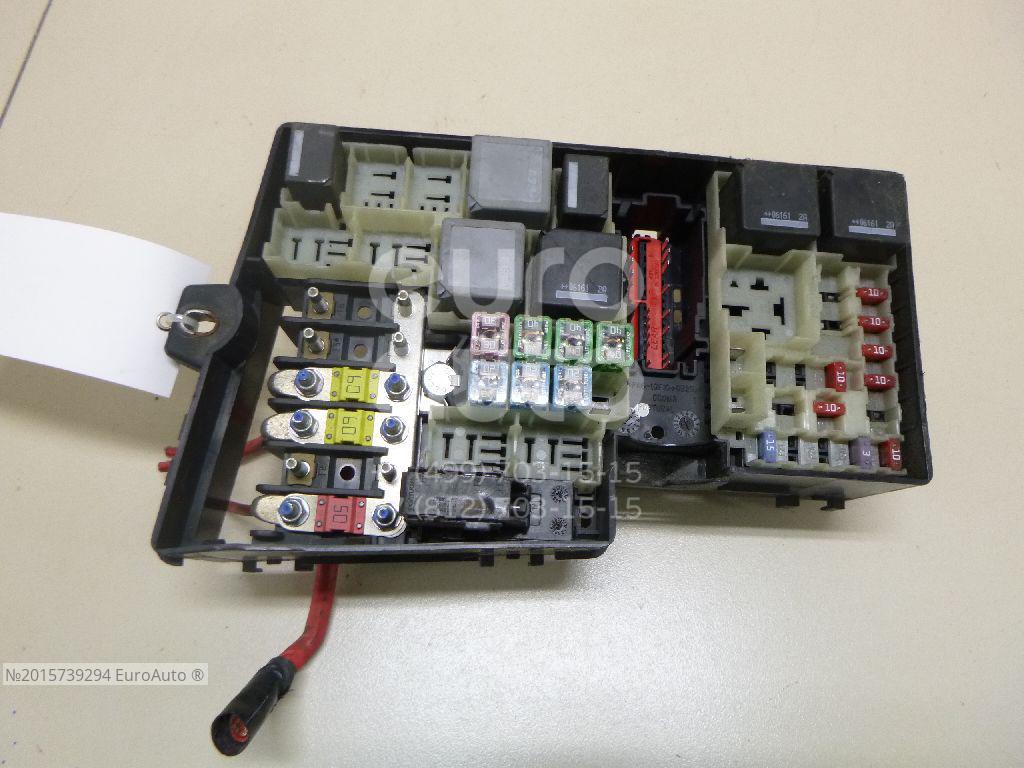

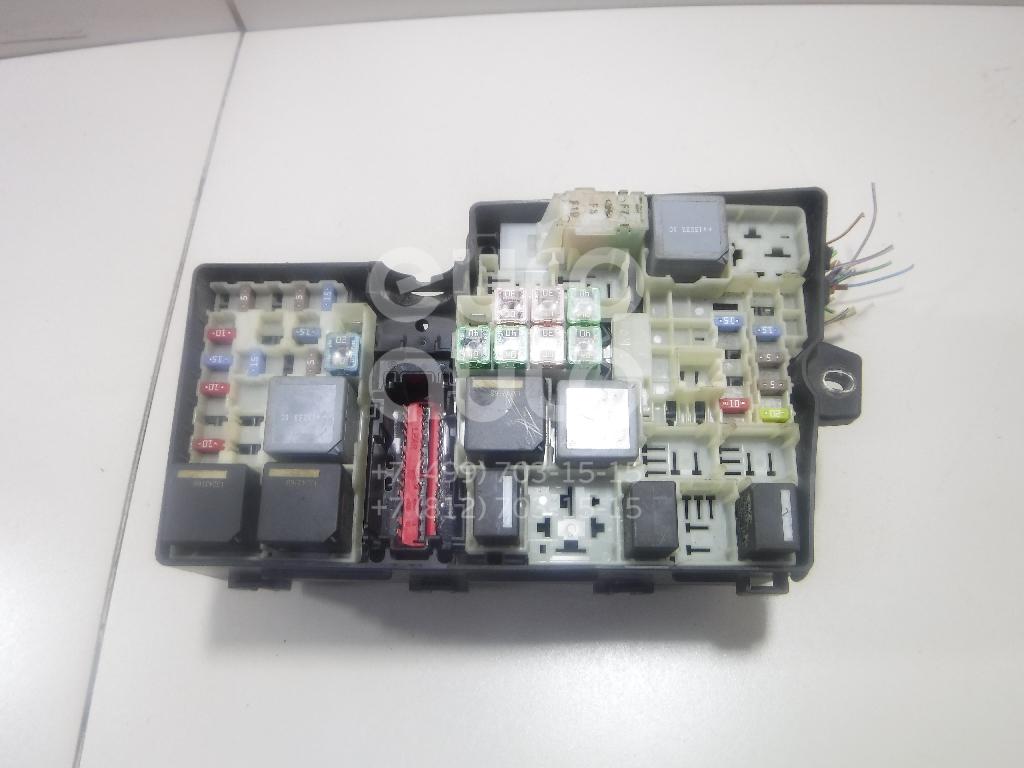

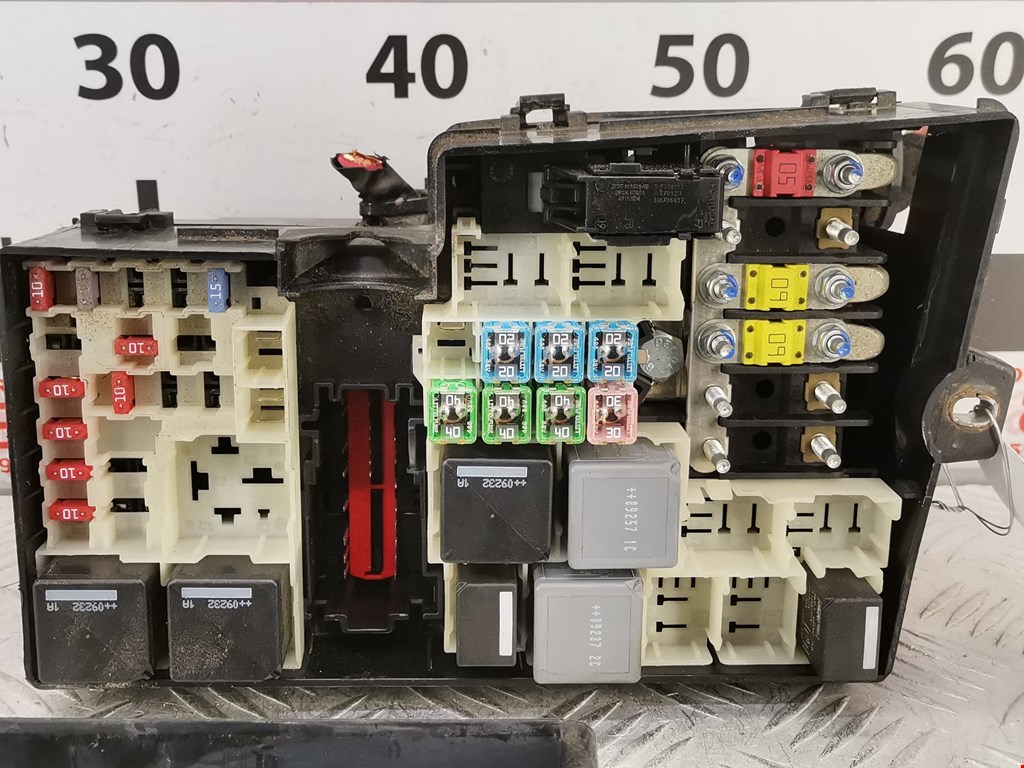

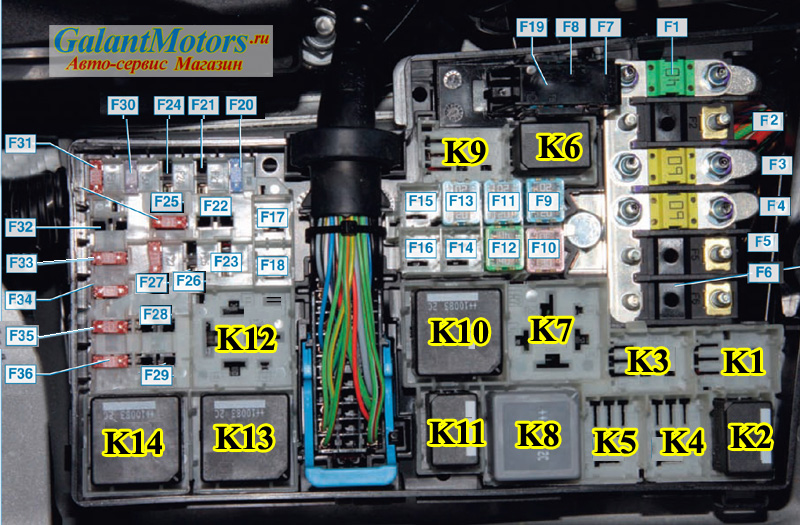

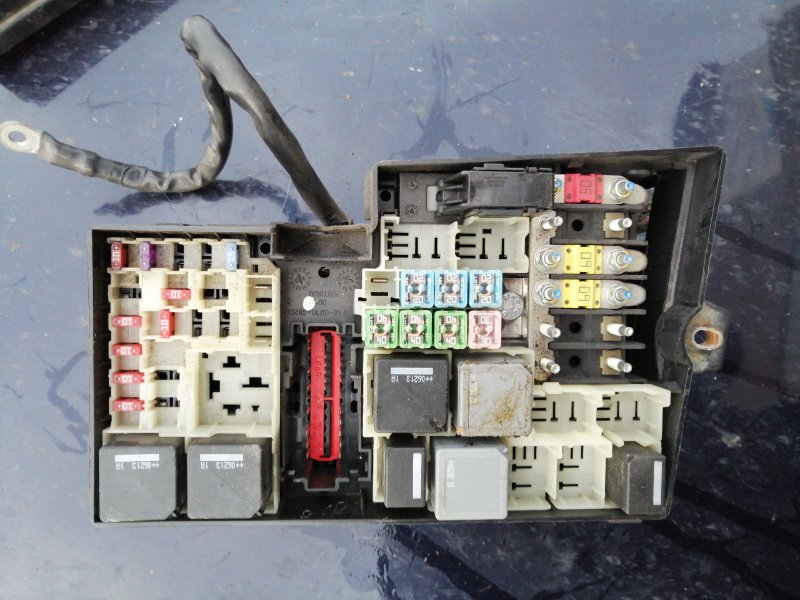

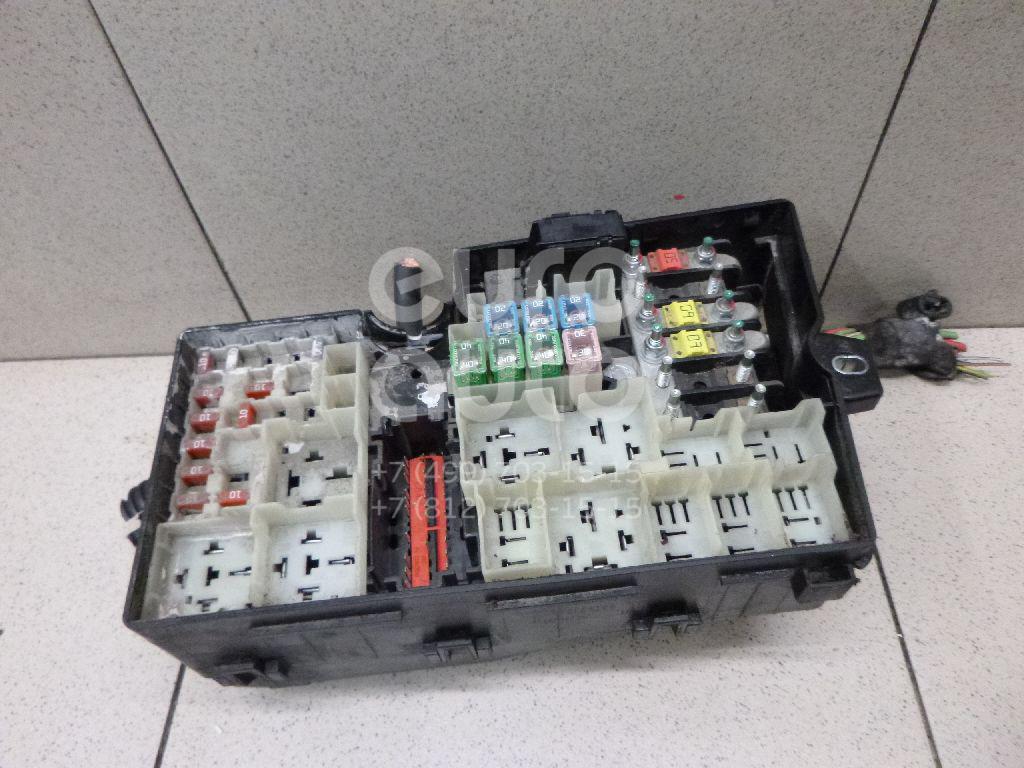

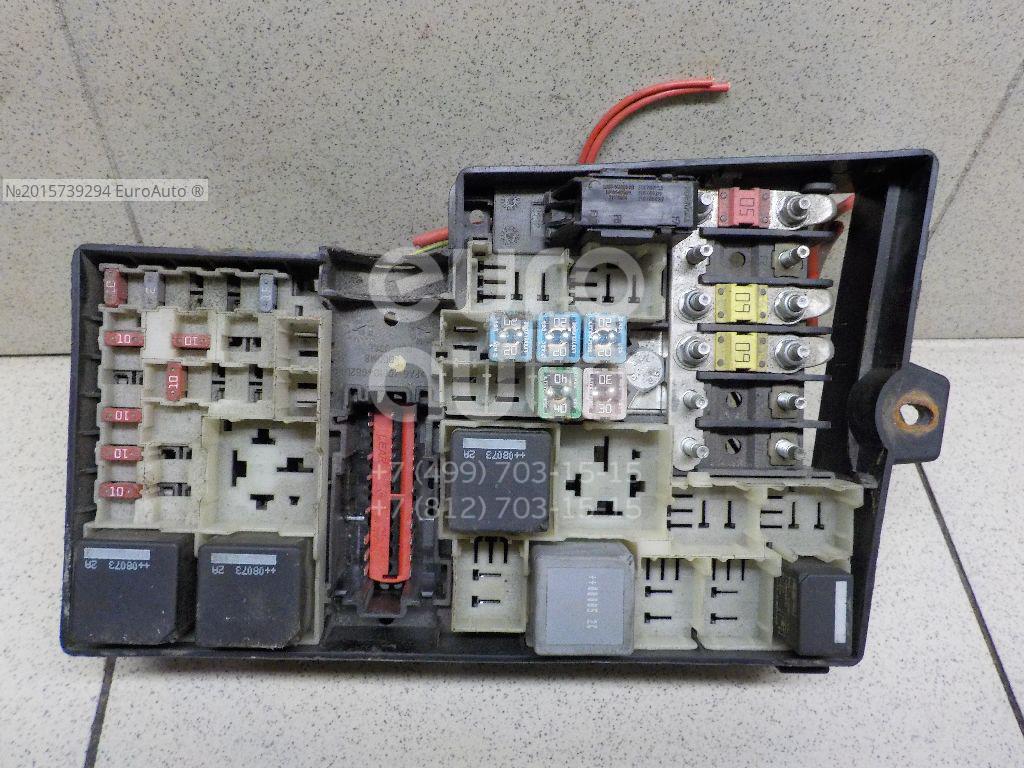

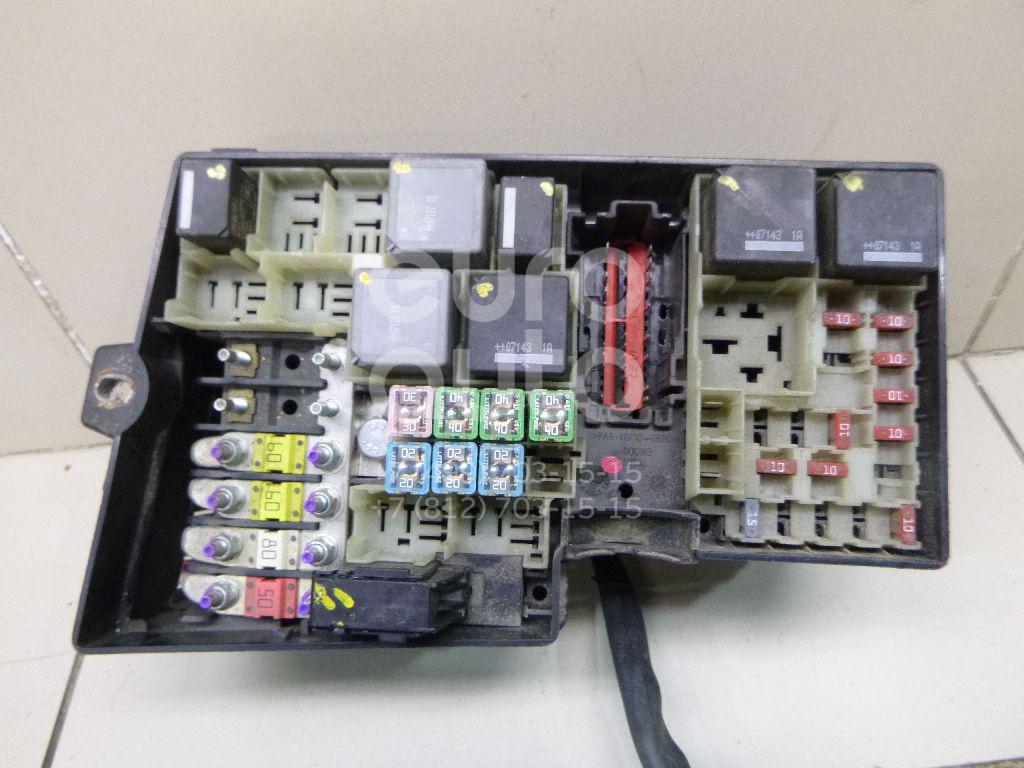

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

36 10 PCM

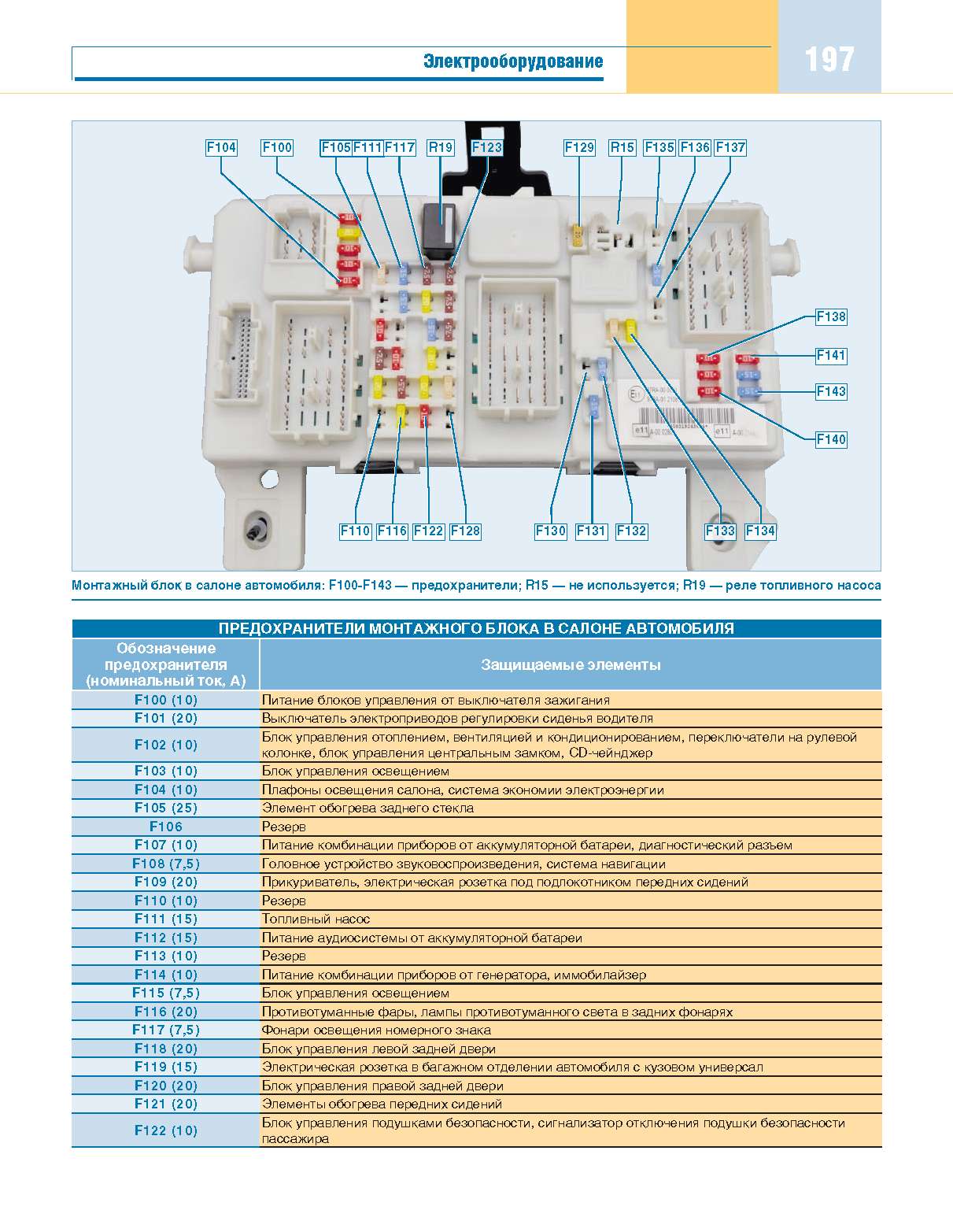

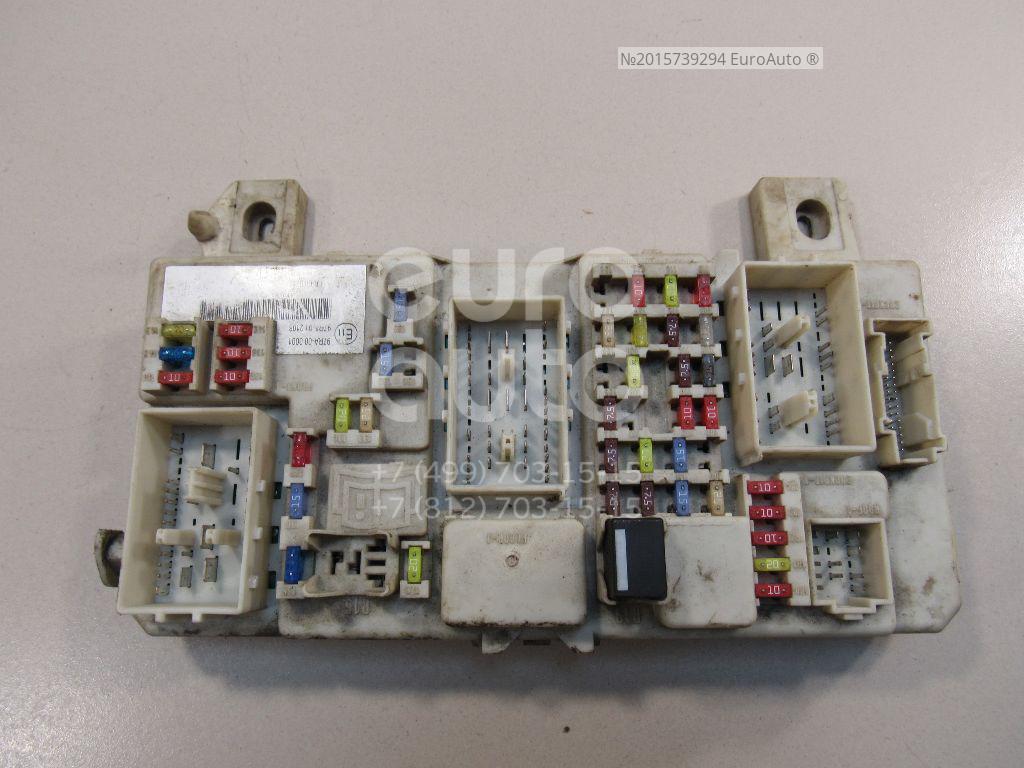

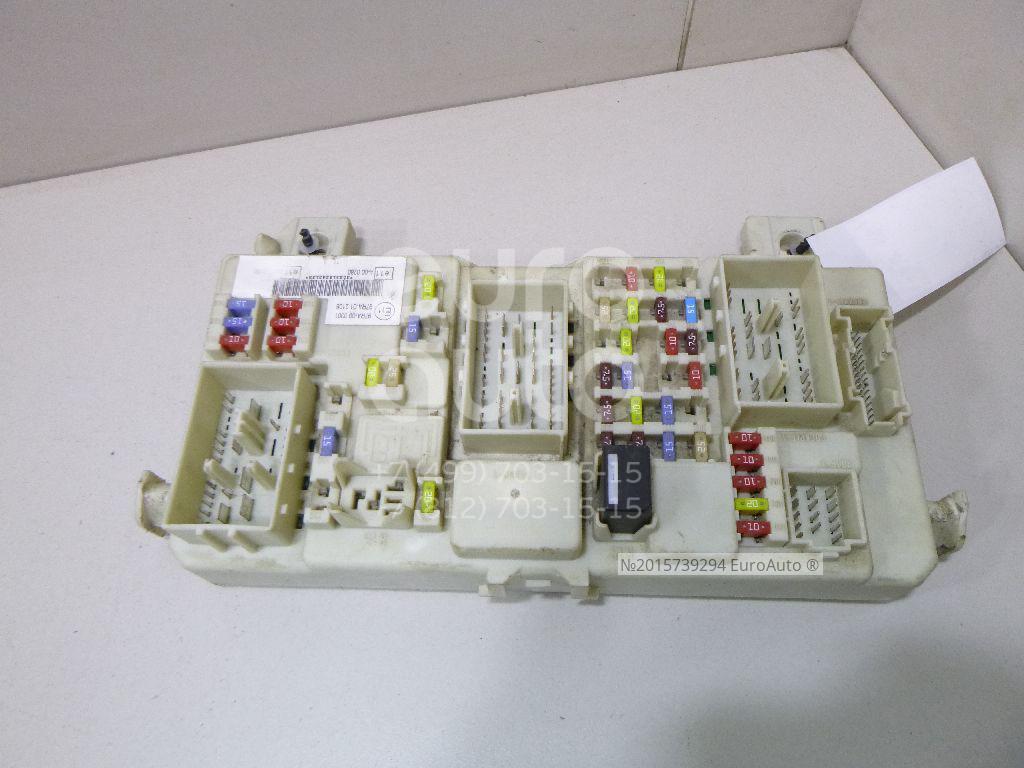

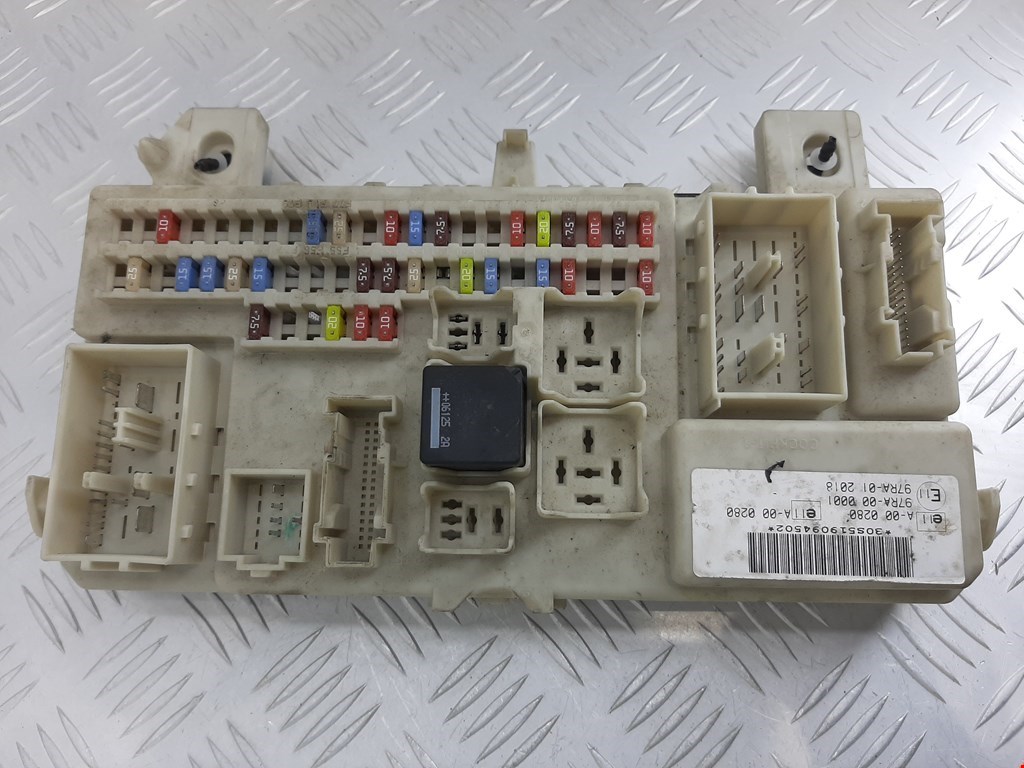

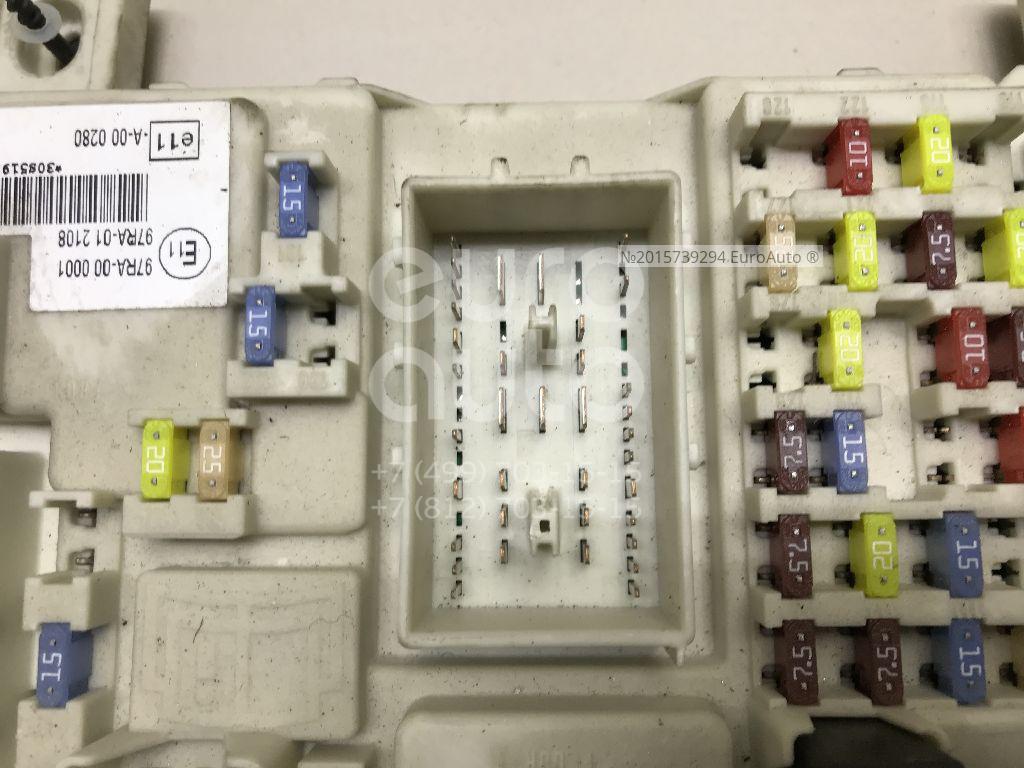

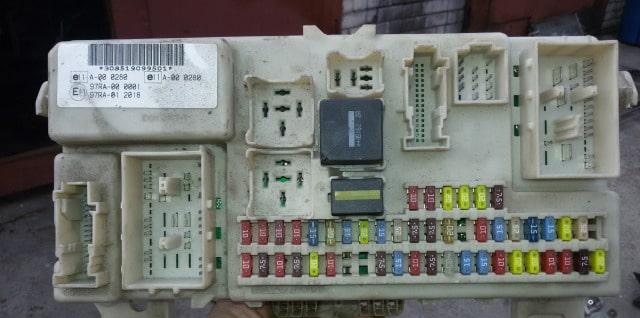

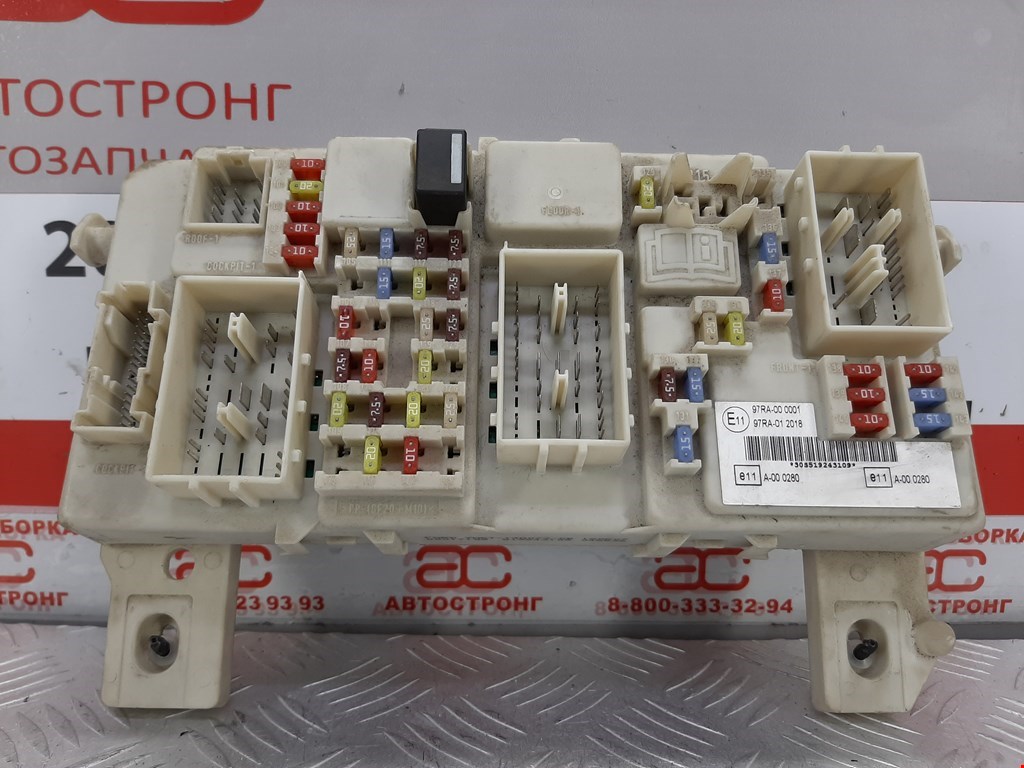

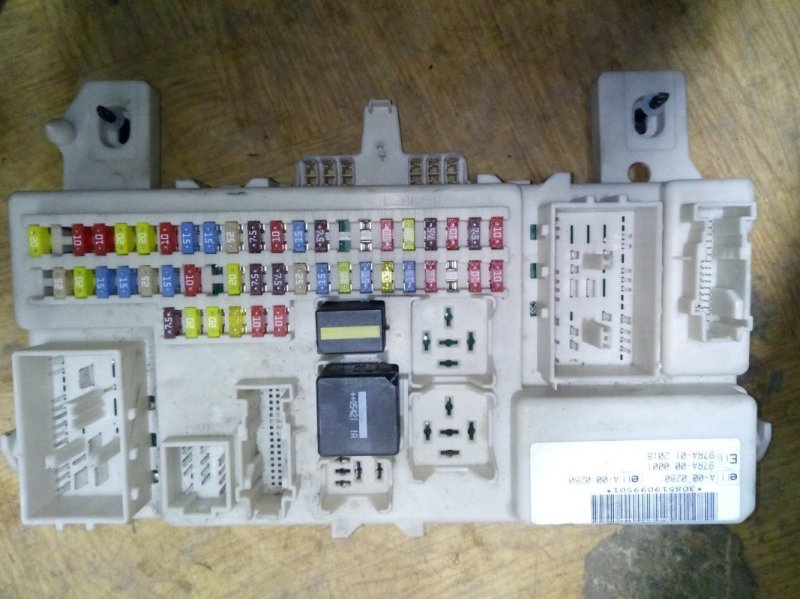

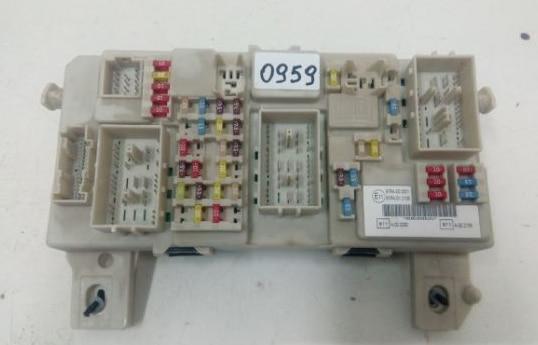

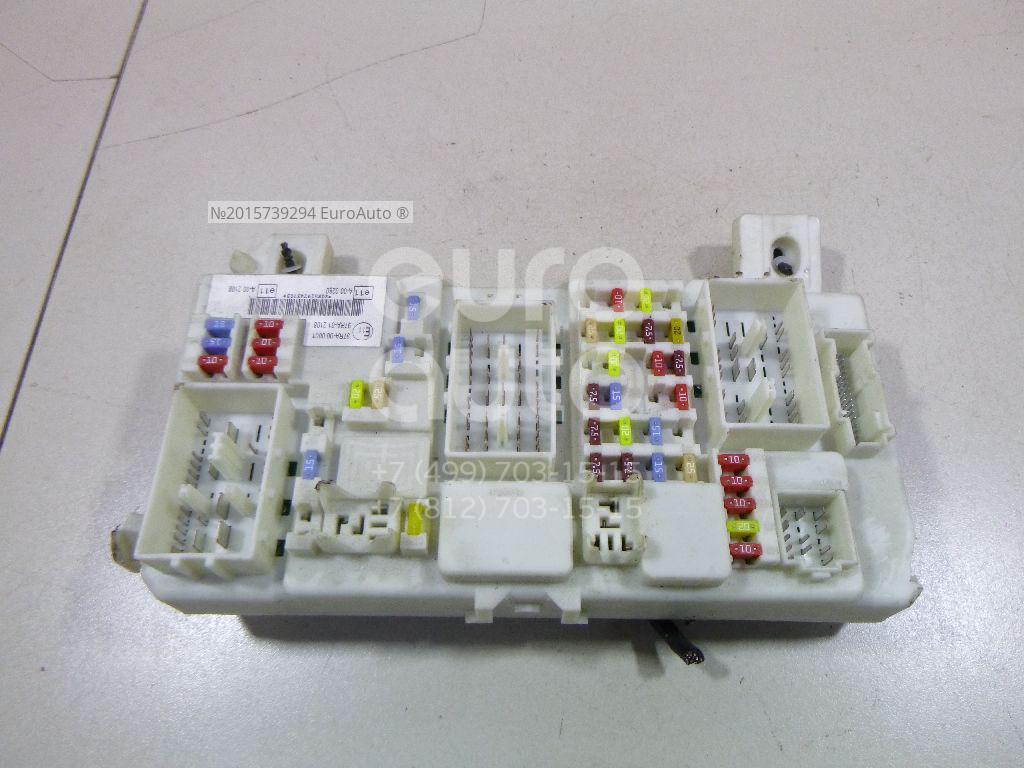

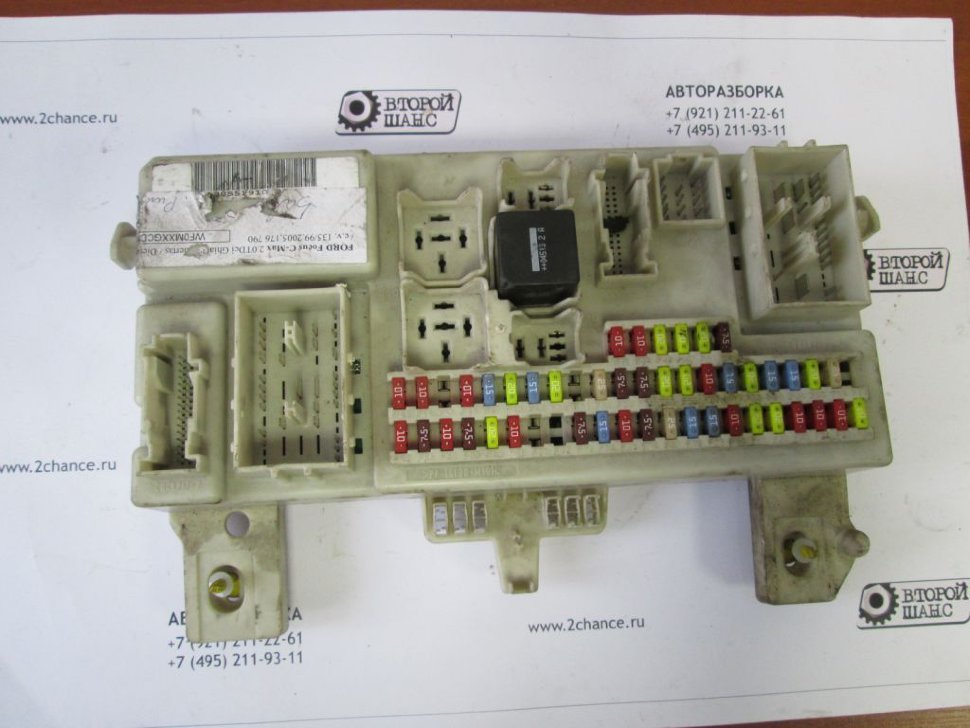

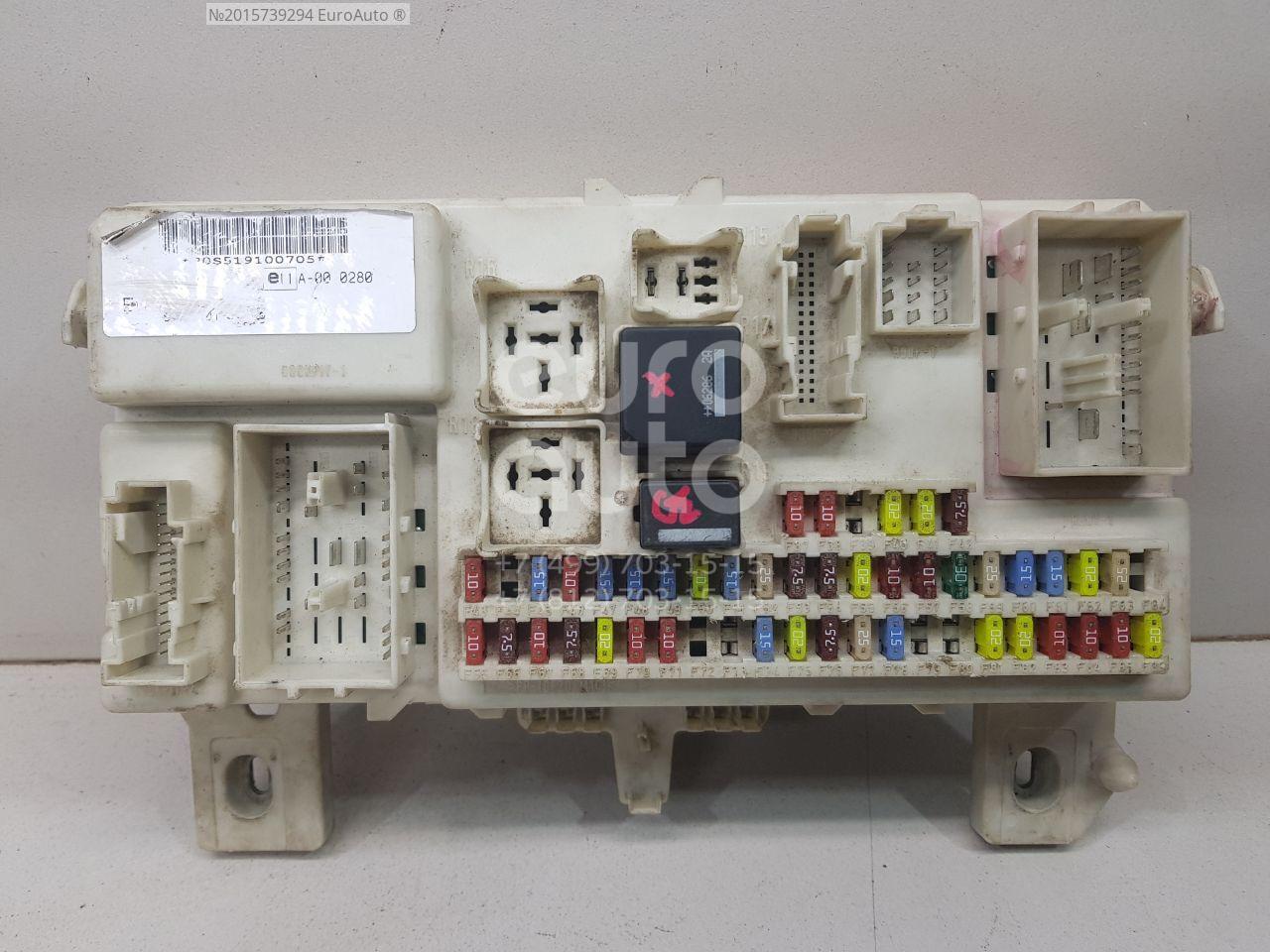

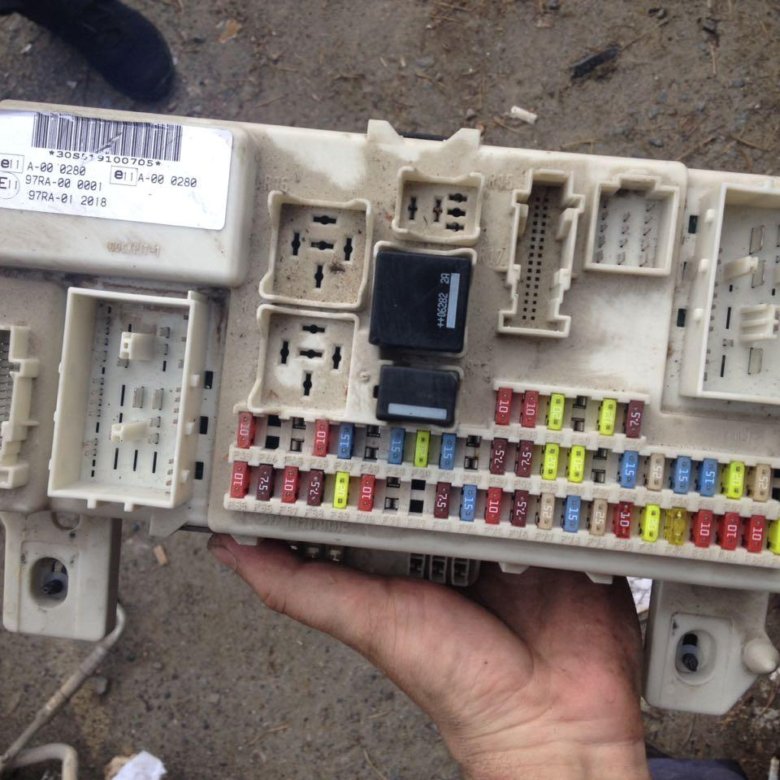

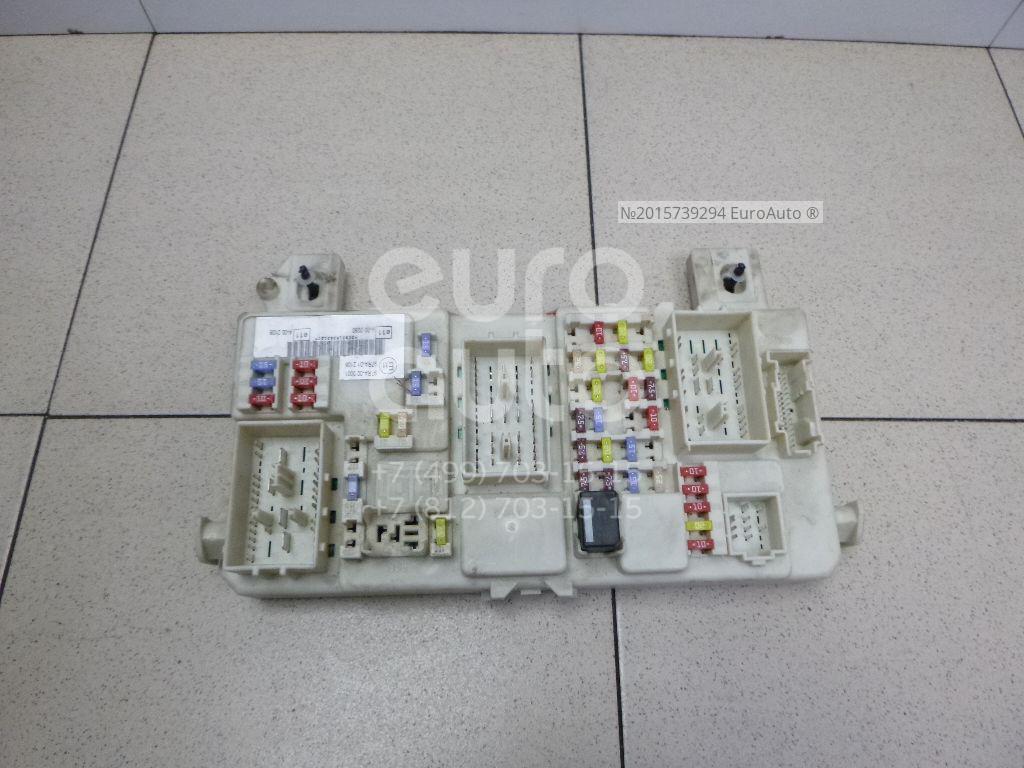

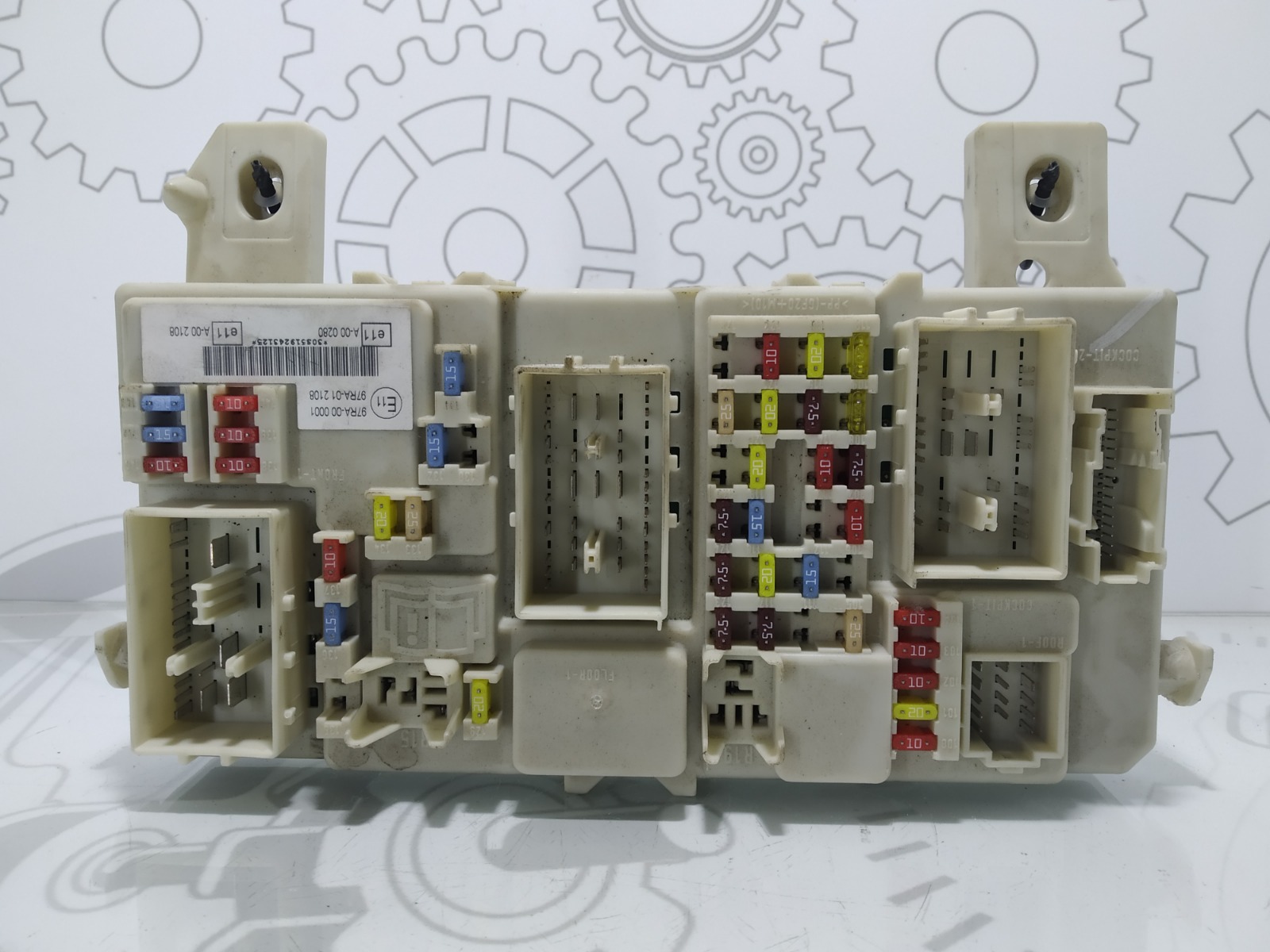

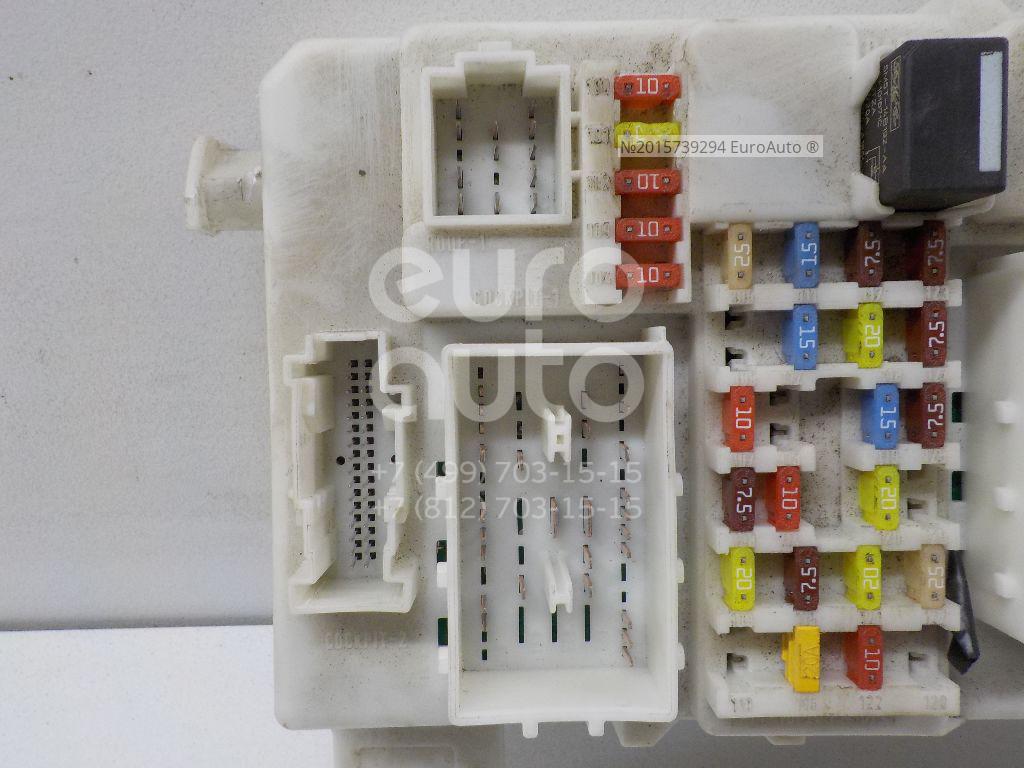

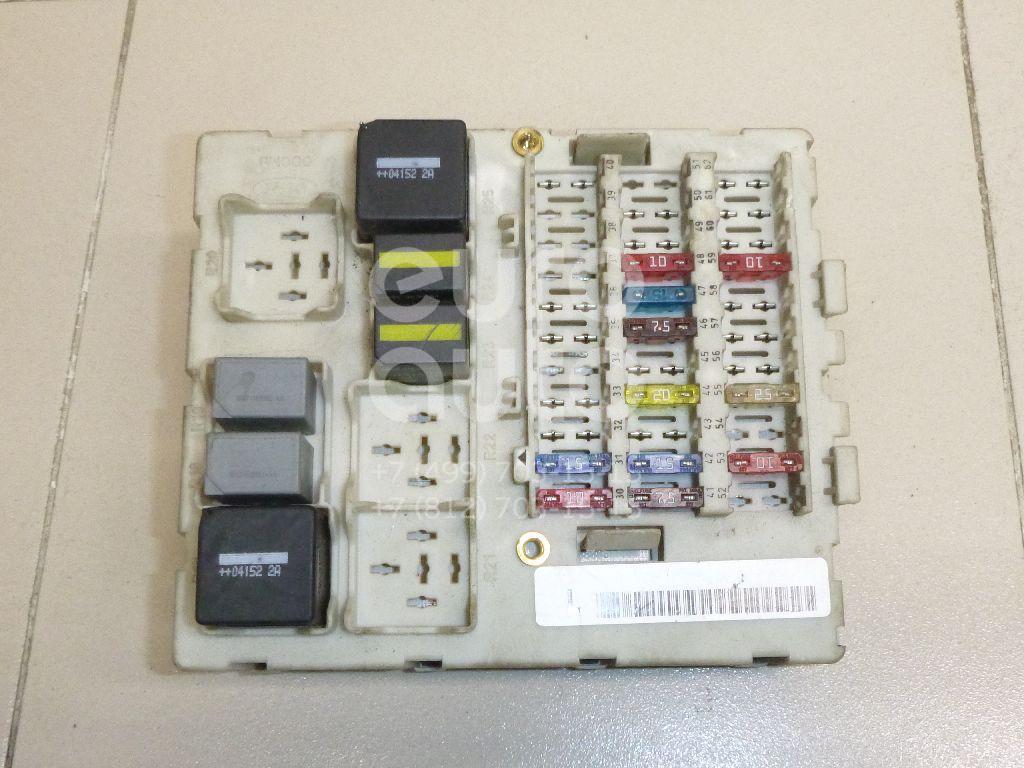

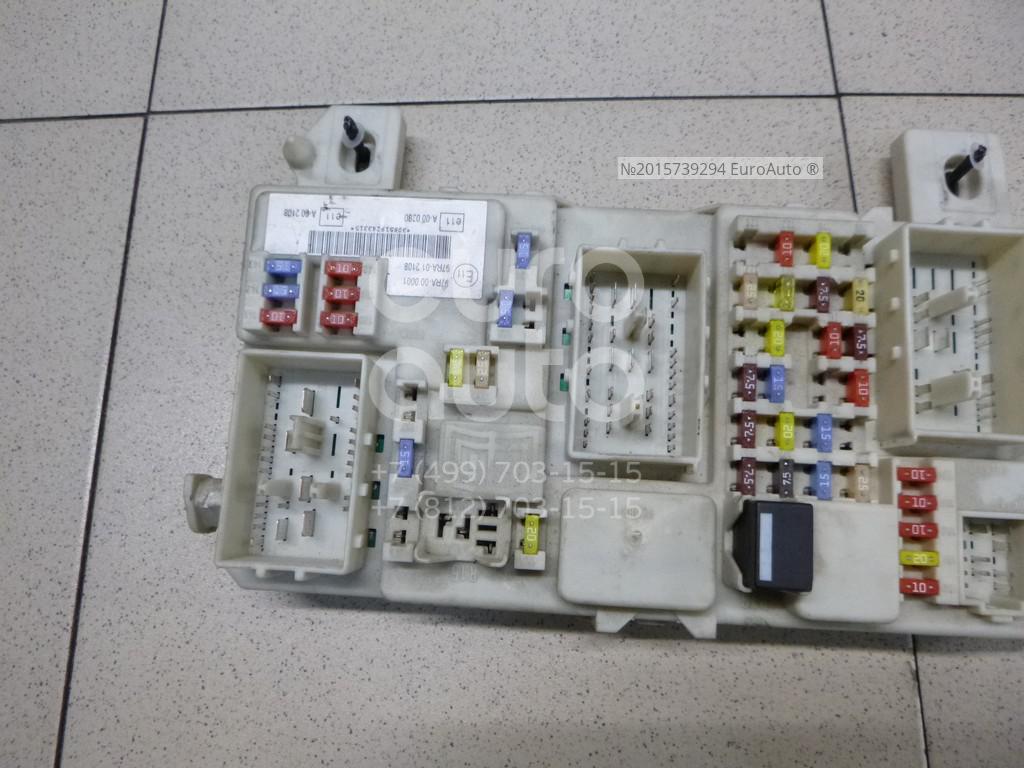

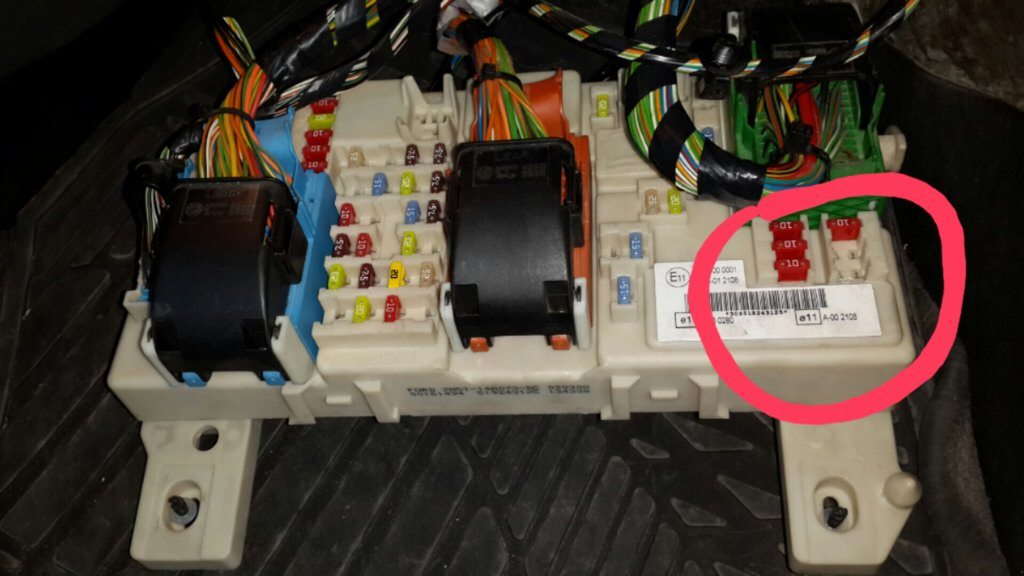

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи

100 10 Электронные модули (питание от замка зажигания)

101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 10 Питание органов управления внешним освещением от аккумуляторной батареи

104 10 Система экономии электроэнергии, плафоны внутреннего освещения

105 25 Обогреватель заднего стекла

106 20 Система управления без ключа

107 10 Батарейное питание комбинации приборов, бортовая диагностика

108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)

109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)

112 15 Модули аудиосистемы (питание от аккумуляторной батареи)

113 10 Лампы наружного освещения в дневное время (подфарники)

114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя

115 7,5 Питание органов управления внешним освещением от генератора

116 20 Противотуманные фары/фонари

117 7,5 Фонарь освещения номерного знака

118 20 Модуль электрооборудования двери (левой задней)

119 15 Дополнительное гнездо питания в багажном отделении

119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)

120 20 Модуль электрооборудования двери (правой задней)

121 20 Электрообогрев передних сидений

122 10 Модуль подушки безопасности

123 7,5 Электрообогрев наружных зеркал заднего вида

124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 20 Система управления без ключа 1

27 25 Электрические стеклоподъемники

128 — Не используется

129 20 Очиститель ветрового стекла

130 — Не используется

131 15 Очиститель заднего стекла

132 15 Стоп-сигналы

133 25 Реле центральной системы блокировки, модуль двери пассажира

134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 20 Подсветка при движении в светлое время

136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137 10 Динамик включения аварийного батарейного питания

138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 10 Дальний свет фар, правая сторона

140 10 Дальний свет фар, левая сторона

141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом

142 15 Ближний свет фар (правая сторона)

143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи

F37 F140 10 Дальний свет фар (левая сторона)

F38 F139 10 Дальний свет фар (правая сторона)

F39 F109 20 Прикуриватель, задняя розетка

F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)

F41 F106 20 не используется

F42 F123 7,5 Электрообогрев наружных зеркал заднего вида

F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.

F44 отсутствует

F45 F113 10 Система дневного света (стояночный свет)

F46 F107 10 Щиток приборов, OBD

F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания

F48 F135 20 Подсветка при движении в светлое время

F49 F103 10 Органы управления освещением.

F50 F129 20 Стеклоочистители лобового стекла

F51 F111 15 Топливный насос

F52 F105 25 Обогрев заднего стекла

F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)

F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа

F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором

F58 F112 15 Аудиоустройства, мобильный телефон

F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка

F60 F142 15 Ближний свет фар (левая сторона)

F61 F143 15 Ближний свет фар (правая сторона)

F62 отсутствует

F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения

F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности

F66 F115 7,5 Органы управления освещением.

F67 F114 10 Щиток приборов, противоугонная система

F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)

F69 F116 20 Противотуманные фары, задний противотуманный фонарь

F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений

F71 F110 10 Подсветка при движении в светлое время

F72 отсутствует

F73 F117 7,5 Фонари освещения регистрационного знака

F74 F132 15 Стоп-сигналы

F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора

F76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочиститель

F79 отсутствует

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

F81 F120 20 Модуль правой задней двери

F82 F118 20 Модуль левой задней двери

F83 отсутствует

F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)

F85 отсутствует

F86 F121 20 Сиденья с обогревом



Форд фокус 2 предохранители ближний свет фар

Расположение предохранителей на Форд Фокус 2

Если на автомобиле Ford Focus 2 перестал работать один из электропреборов, не спешите бить тревогу и в срочном порядке записываться на обслуживание к автоэлектрику.

В электрической цепи любого автомобиля присутствуют предохранители, которые перегорают при скачках напряжения, тем самым защищая цепь от перегрузок и возгорания. Если перестал работать один из электроприборов в автомобиле, для начала стоит проверьте исправен ли отвечающий за него предохранители. Чаще всего именно они являются первопричиной выхода из строя электроники в автомобиле.

Как и в большинстве автомобилей, в электроцепи Ford Focus 2 присутствуют 2 блока предохранителей. Ниже мы описали какой блок за что отвечает и где он располагается.

Схема расположения предохранителей в основном блоке предохранителей:

• 36 — РСМ
• 35 — предохранитель клапанов, РСМ
• 34 — предохранитель катушки зажигания, форсунок
• 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
• 32 — предохранитель датчиков кислорода
• 31 — предохранитель зарядки аккумулятора
• 30 — предохранитель коробки передач, РСМ
• 29 — предохранитель системы климат-контроля
• 28 — управление свечой
• 27 — компрессор кондиционера
• 26 — коробка передач
• 25 — предохранитель зажигания
• 24 — предохранитель вспомогательного отопителя
• 23 — предохранитель омывателя
• 22 — предохранитель усилителя руля
• 21 — предохранитель вспомогательного отопителя
• 20 — звуковая сигнализация
• 19 — предохранитель ABS
• 18 — инвертирующий усилитель мощности
• 17 — крыша
• 16 — предохранитель левого обогревателя ветрового стекла
• 15 — предохранитель вентилятора охлаждения двигателя
• 14 — предохранитель правого обогревателя ветрового стекла
• 13 — предохранитель стартера
• 12 — реле зажигания
• 11 — предохранитель стартера и приборов
• 10 — вентилятор климат-контроля
• 9 — предохранитель силового агрегата
• 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
• 7 — насос системы динамической стабилизации, антиблокировочная система
• 6 — предохранитель свечей подогрева
• 5 — предохранитель вспомогательного отопителя
• 4 — блок предохранителей
• 3 — блок предохранителей
• 2 — предохранитель усилителя руля
• 1 — предохранитель вентилятора охлаждения

Не нашли предохранитель, который отвечает за нужный вам прибор? В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

Форд фокус 2 предохранители ближний свет фар

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

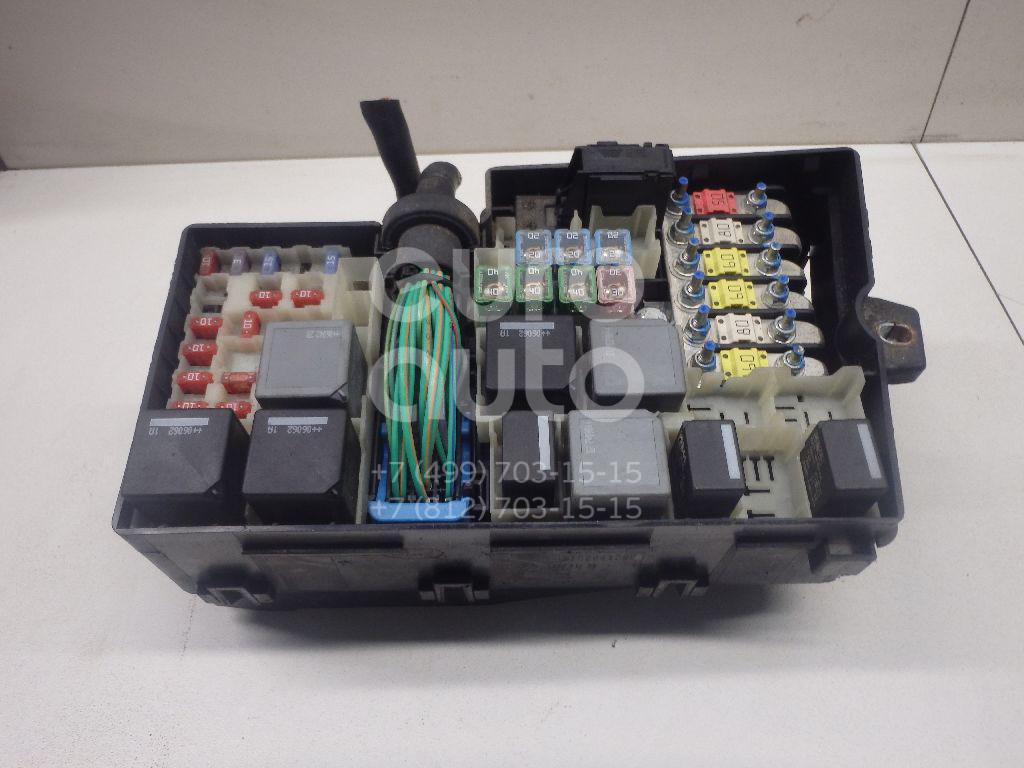

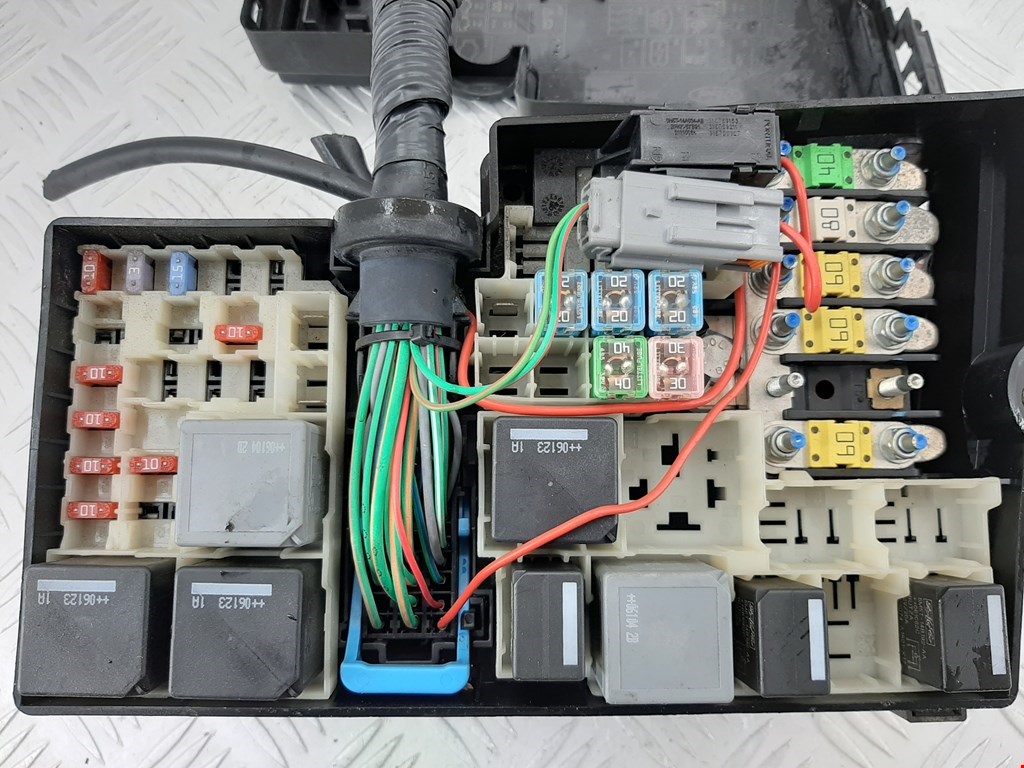

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле

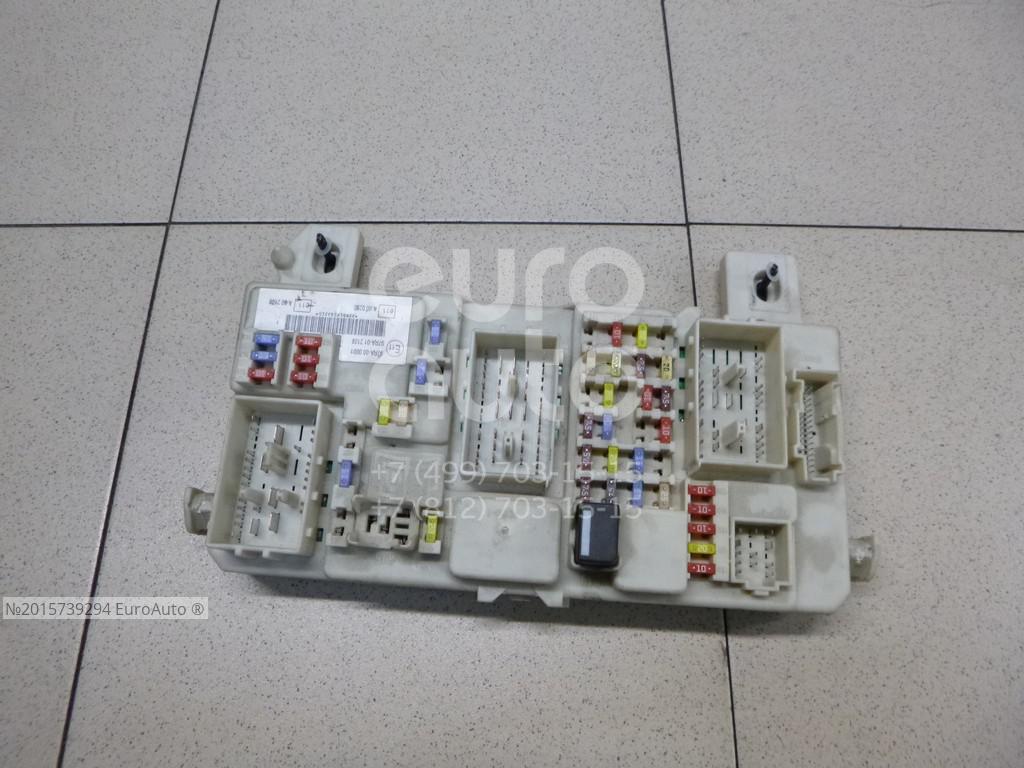

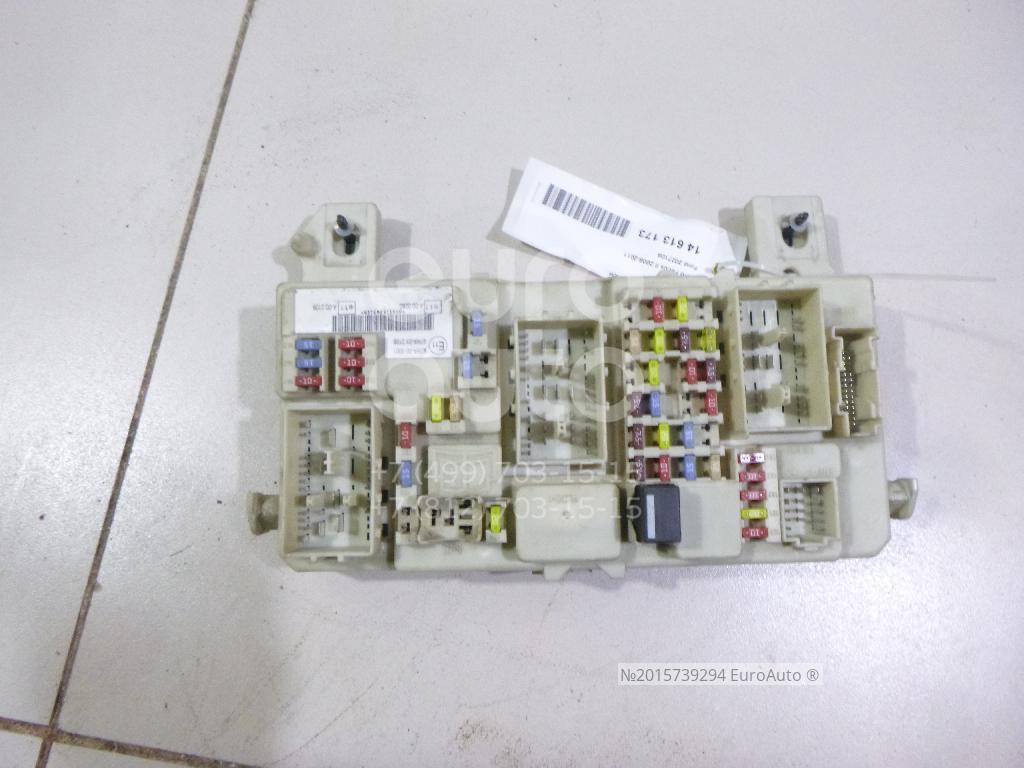

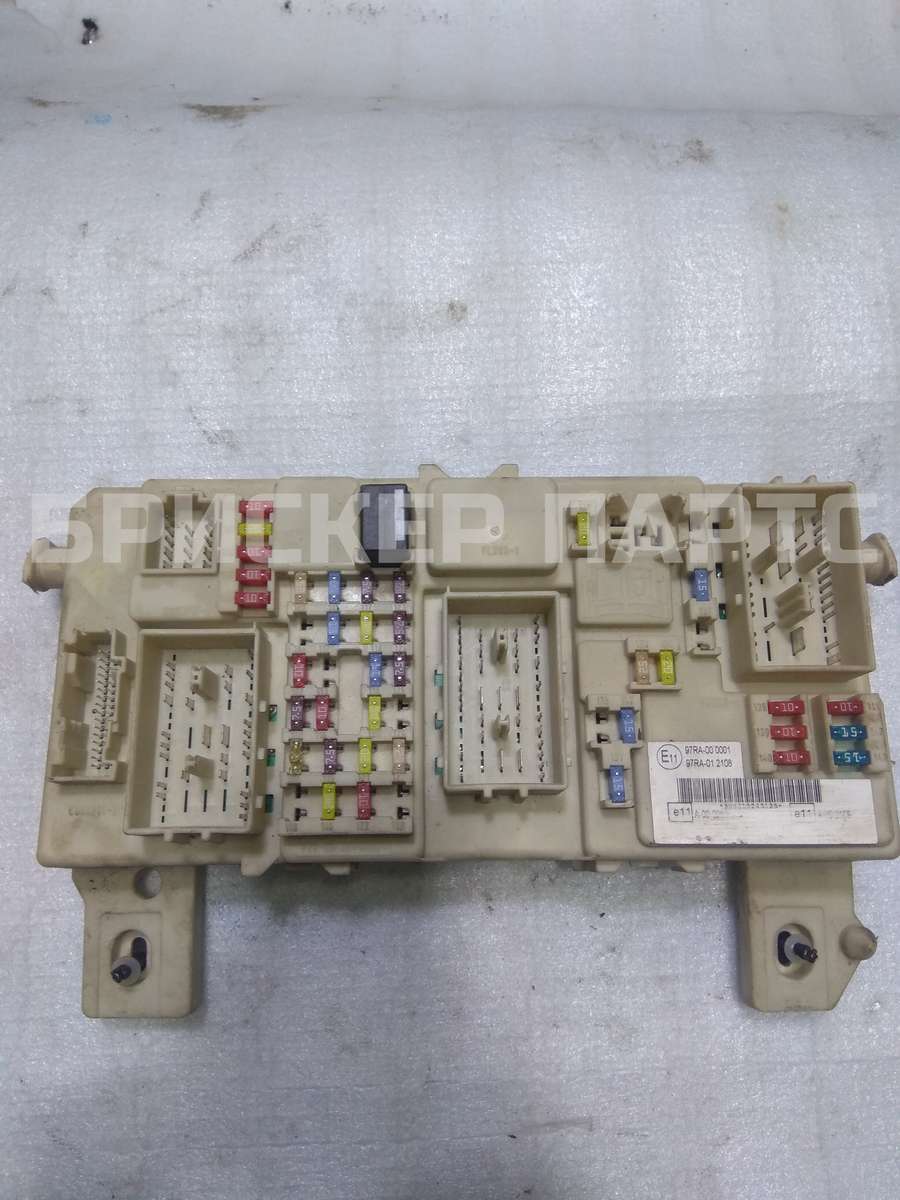

Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Блоки предохранителей, предохранители

MiniFAQ темы
Предохранители и реле на Форд Фокус 2 разнесены по двум блокам:
1) под капотом — сильноточные предохранители и реле, а также относящиеся к компонентам, находящимся под капотом, на схемах обозначен FRONT JUNCTION BOX (FJB)
2) в салоне под перчаточным ящиком над ногами пассажира — слаботочные и защищающие цепи управления, на схемах обозначен PASSENGER JUNCTION BOX, PJB, также применяют термин GEM

в салоне и частично под капотом используются ножевые предохранители формата mini

рестайл дизель+ППП+КК+Зимний пакет (включая обогрев лобового):

Схемы размещения и назначения предохранителей и реле на крышке:

предохранители на средние и большие токи

предохранители на малые токи

Номер предохранителя Сила тока, А Защищаемые цепи
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле 15l зажигания
13 20 Электрическая обмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15 Автоматическая коробка передач
26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Согласно исследованиям Мишуха
Блоки предохранителей, предохранители (сообщение #14349458)
24й предохранитель — это подогреватель топливного фильтра дизельного двигателя.

Также рекомендую тему Эл. схемы, схемы подключения, распиновки и др. для информации, какие предохранители и реле отвечают за те или иные электрические цепи,
и тему Глюки и ремонт электроники / электрики / проводки по профильным вопросам.

Прошу предложения и замечания присылать в личку

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
F37 F140 10 Дальний свет фар (левая сторона)
F38 F139 10 Дальний свет фар (правая сторона)
F39 F109 20 Прикуриватель, задняя розетка
F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
F41 F106 20 не используется
F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
F44 отсутствует
F45 F113 10 Система дневного света (стояночный свет)
F46 F107 10 Щиток приборов, OBD
F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
F48 F135 20 Подсветка при движении в светлое время
F49 F103 10 Органы управления освещением.
F50 F129 20 Стеклоочистители лобового стекла
F51 F111 15 Топливный насос
F52 F105 25 Обогрев заднего стекла
F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
F58 F112 15 Аудиоустройства, мобильный телефон
F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
F60 F142 15 Ближний свет фар (левая сторона)
F61 F143 15 Ближний свет фар (правая сторона)
F62 отсутствует
F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
F64 F128 20 не используется
F65 F122 10 Модуль подушки безопасности
F66 F115 7,5 Органы управления освещением.
F67 F114 10 Щиток приборов, противоугонная система
F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
F69 F116 20 Противотуманные фары, задний противотуманный фонарь
F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
F71 F110 10 Подсветка при движении в светлое время
F72 отсутствует
F73 F117 7,5 Фонари освещения регистрационного знака
F74 F132 15 Стоп-сигналы
F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
F76 F130 7,5 Модуль полного привода
F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
F78 F131 15 Задний стеклоочиститель
F79 отсутствует
F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
F81 F120 20 Модуль правой задней двери
F82 F118 20 Модуль левой задней двери
F83 отсутствует
F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
F85 отсутствует
F86 F121 20 Сиденья с обогревом

Описание блока предохранителей в Ford Focus 2

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

Схема блока, расположенного в салоне

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторы Блок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Место расположения, назначение и электросхема

Инструкция по снятию и замене БП своими руками

Инструменты и материалы

Видео «Этапы замены ПП прикуривателя»

Комментарии и Отзывы

Место расположения, назначение и электросхема

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет ПП определяет номинал.

Расшифровка ПП от F1 до F36:

Описание назначения реле Форд Фокус 2:

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

Предохранители Форд Фокус 2 рестайлинг

Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.

Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.

1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.

Расположение предохранителей под капотом Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг



Предохранитель	Сила тока, А	Защищаемые цепи
100	10	Электронные модули (питание от замка зажигания)



Предохранитель	Сила тока, А	Защищаемые цепи
101	20	Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
102	10	Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система экономии электроэнергии, плафоны внутреннего освещения
105	25	Обогреватель заднего стекла
106	20	Система управления без ключа
107	0	Батарейное питание комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20	Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг)
110	10	Питание переключателя системы наружного освещения в дневное время от генератора
111	15	Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг)



Предохранитель	Сила тока, А	Защищаемые цепи
112	15	Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг)
117	7,5	Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг)
118	20	Модуль электрооборудования двери (левой задней)
119	15	Дополнительное гнездо питания в багажном отделении
119	25	Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг)
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев наружных зеркал заднего вида



Предохранитель	Сила тока, А	Защищаемые цепи
124	7,5	Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
125	7,5	Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
126	20	Система управления без ключа
127	25	Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг)
128	—	Не используется
129	20	Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг)
130	—	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг)
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг)
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг)
137	10	Динамик включения аварийного батарейного питания
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона



Предохранитель	Сила тока, А	Защищаемые цепи
140	10	Дальний свет фар, левая сторона
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг)
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)



Предохранители под капотом Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг



Предохранитель	Сила тока, А	Защищаемые цепи
1	40	Электровентилятор охлаждения двигателя (предохранитель вентилятора форд фокус 2 рестайлинг)
2	80	Рулевое управление с усилителем (ЭУР/ЭГУР)
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM) (ЭБУ двигателя)



Предохранитель	Сила тока, А	Защищаемые цепи
10	30	Вентилятор системы климат контроля (вентилятор печки)
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле 15l зажигания
13	20	Электрическая обмотка стартера (предохранитель стартера форд фокус 2 рестайлинг)
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS ((предохранитель абс форд фокус 2 рестайлинг))
20	15	Звуковой сигнал (клаксон) (предохранитель сигнала форд фокус 2 рестайлинг)
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватель фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15	Автоматическая коробка передач (акпп)
26	10	Непрерывное питание PCM (только Focus ST и Focus RS)
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля (предохранитель печки форд фокус 2 рестайлинг)
30	3	PCM (ЭБУ акпп), автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач



Предохранитель	Сила тока, А	Защищаемые цепи
32	10	Электропитание топливных форсунок (только Focus ST и Focus RS)
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
33	20	Подогреваемый кислородный датчик (только Focus ST и Focus RS)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM



Предохранители Форд Фокус 2 дорестайлинг

Не работает ближний свет фокус 2.

Рестайл и дорестайл

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№	Ампер	Назначение предохранителя
1	40	Вентилятор охлаждения мотора
2	80	Рулевое управление
3	60	ВБП № 1
4	60	ВБП № 1
5	80	Дополнительный обогреватель
6	60	Свечи обогрева (лишь для авто с дизельными моторами)
7	30	Противоблокировочная система, насос системы динамической стабилизации
8	20	Противоблокировочная система, клапаны системы динамической стабилизации
9	20	Узел управления двигателем
10	30	Вентилятор климатроника
11	20	Выключатель стартера и других приборов
12	40	Электрореле зажигания
13	20	Электрообмотка стартера
14	40	Обогрев правой стороны переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Убирающаяся крыша
18	30	Усилитель мощности
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный нагреватель
22	10	Усилитель руля
23	30	Система омывания фар
24	15	Дополнительный обогреватель (для дизелей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционирования – компрессор
28	10	(лишь для авто с дизелем)
29	10	Раздельный климатроник
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Кислородные датчики (лишь для авто с моторами работающими на бензине)
34	10	Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№	Ампер	Назначение предохранителя
100	10	Электромодули
101	20	Управления люком, откидной крышей, сидений
102	10	Отопитель, руль, фильтр, ДУ
103	10	Управления наружным освещением от аккумулятора
104	10	Электроэкономия
105	25	Обогрев стекла сзади
106	20	Управления без ключа
107	10	Питание приборов от батареи, бортдиагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, электророзетка
110	10	Переключатель наружного освещения днем
111	15	Бензонасос
112	15	Аудиосистема (питание от аккумулятора)
113	10	Подфарники
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманки
117	7,5	Освещения номера авто
118	20	Электрическое оборудования задней левой двери
119	15	Электропитание багажного отделения
119	25	Электропитание багажного отделения (авто с системой буксировки прицепа)
120	20	Электрическое оборудования задней правой двери
121	20	передние
122	10	Подушки безопасности
123	7,5	Электрический обогрев зеркал
124	7,5	Габариты, стопы (левая сторона)
125	7,5	Габариты, стопы (правая сторона)
126	20	Управление без ключа
127	25	Электростеклоподъемники
128		Не применяется
129	20	Очиститель переднего стекла
130		Не применяется
131	15	Очиститель заднего стекла
132	25	Стопы
133	20	Блокировка системы
134	20	Централизованная блокировка замков
135	20	Подсветка во время движения в дневное время
136	15	Насос омывателя стекол
137	10	Включения аварийного питания
138	10	Управление двигателем, акселератором, АКПП
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Форум «FORD»

10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле

	Защищаемые элементы
F1 (40)	Электродвигатель вентилятора системы охлаждения
F2 (80)	Усилитель рулевого управления
F3 (60)	Монтажный блок в салоне
F4 (60)	Монтажный блок в салоне
F5 (80)	Система кондиционирования, климат-контроль
F6 (60)	Резерв
F7 (30)	Насос гидроблока ABS
F8 (20)	Клапаны гидроблока ABS
F9 (20)	Контакты и обмотка главного реле
F10 (30)
F11 (20)	Выключатель зажигания
F12 (40)	Силовая цепь реле зажигания
F13 (20)	Стартер
F14 (40)	Правый элемент обогрева стекла
F15 (30)
F16 (40)	Левый элемент обогрева стекла
F17 (30)	Резерв
F18	Резерв
F19 (10)	Блок управления ABS
F20 (15)	Звуковой сигнал
F21 (20)	Дополнительный отопитель
F22 (10)	Блок управления усилителем рулевого управления
F23 (30)	Насос омывателя фар
F24 (15)	Резерв
F25 (10)	Обмотка реле обогрева ветрового стекла
F26 (10)	Автоматическая коробка передач
F27 (10)
F28 (10)	Резерв
F29 (10)	Система раздельного климат-контроля
F30 (3)	Блок управления двигателем, блок управления автоматической коробкой передач
F31 (10)	Система зарядку аккумуляторной батареи
F32 (10)	Блок управления автоматической коробки передач, датчик положения селектора
F33 (10)	Подогрев датчиков концентрации кислорода
F34 (10)	Форсунки, катушка зажигания
F35 (10)
F36 (10)	Блок управления двигателем

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>

Обозначение	Наименование	Включаемые цепи
R1 (не используется)	—	—
R2	Реле звукового сигнала	Звуковой сигнал
R3 (не используется)	—	—
R4 (не используется)	—	—
R5 (не используется)	—	—
R6	Главное реле	Система управления двигателем
R7	Реле обогрева ветрового стекла	Элементы обогрева ветрового стекла
R8	Реле зажигания	Блок управления электропакетом, блок управления отопления, вентиляцией и кондиционеровонием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9	Реле омывателя фар	Электродвигатель насоса омывателя фар
R10	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя
R11	Реле компрессора кондиционера	Муфта компрессора кондиционера
R12 (не используется)	—	—
R13	Реле стартера	Тяговое реле стартера
R14	Реле вентилятора системы охлаждения	Электродвигатель вентилятора

Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F100 (10)	Питание блока управления от выключателя зажигания
F101 (20)	Выключатель электроприводов регулировки сидения водителя
F102 (10)	Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10)	Блок управления освещением
F104 (10)	Плафоны освещения салона, система экономии электроэнергии
F105 (25)	Элемент обогрева заднего стекла
F106	Резерв
F107 (10)	Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)	Головное устройство звуковоспроизведения, система навигации
F109 (20)	Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)	Резерв
F111 (15)	Топливный насос
F112 (15)	Питание аудиосистемы от аккумуляторной батареи
F113 (10)	Резерв
F114 (10)	Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)	Блок управления освещением
F116(20)	Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5)	Фонари освещения номерного знака
F118 (20)	Блок управления левой задней двери
F119 (15)	Электрическая розетка в багажном отделении автомобиля в кузове «универсал»
F120 (20)	Блок управления правой задней двери
F121 (20)	Элемент обогрева передних сидений
F122 (10)	Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)	Элементы обогрева наружных зеркал заднего вида
F124 (7,5)	Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5)	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20)	Система управления замками с пассивным ключом
F127 (25)	Электродвигатели стеклоподъёмниками
F128	Резерв
F129 (20)	Электродвигатель очистителя ветрового стекла
F130	Резерв
F131 (15)	Электродвигатель очистителя стекла двери багажного отделения
F132 (15)	Сигналы торможения
F133 (25)	Реле центрального замка, электропривод замка правой передней двери
F134 (20)	Блок управления центральным замком, электропривод замка левой передней двери
F135 (20)	Резерв
F136 (15)	Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)	Электропривод складывания наружных зеркал заднего вида, предупредительный сигнал
F138 (10)	Блок управления двигателем, датчик положения педали «газ»
F139 (10)	Лампа дальнего света правой блок-фары
F140 (10)	Лампа дальнего света левой блок-фары
F141 (10)	Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15)	Лампа ближнего света правой блок-фары
F143 (15)	Лампа ближнего света левой блок-фары

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.
При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора.

Генератор

Генератор :
1 — контактный болт;
2 — разъем генератора;
3 — кожух;
4 — стяжная шпилька;
5 — задняя крышка;
6 — передняя крышка;
7 — шкив

При работе генератора аккумуляторная батарея заряжается.
На автомобиле установлена стартерная аккумуляторная батарея емкостью 60 А ч.
Генератор — синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
Шкив генератора приводится во вращение поликлиновым ремнем от шкива привода вспомогательных агрегатов.
Статор и крышки генератора стянуты четырьмя шпильками. Вал ротора вращается в шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, в задней крышке установлен в пластмассовой втулке. Передний подшипник установлен в передней крышке и закрыт прижимной пластиной, на валу ротора посадка подшипника скользящая.
В статоре генератора расположена трехфазная обмотка. Концы фазных обмоток припаяны к выводам выпрямительного блока, состоящего из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных», запрессованных в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные на разных пластинах). Выпрямительный блок закреплен на задней крышке генератора.
Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводиться через две щетки, которые установлены в щеткодержателе.
Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).
Регулятор напряжения — неразборный узел, при выходе из строя его заменяют в сборе со щеткодержателем.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а плюс — к выводу генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора.
При работе генератора не следует отключать аккумуляторную батарею, так как возникающие при этом скачки напряжения могут повредить электронные компоненты схемы.

Стартер

Стартер :
1 — тяговое реле;
2 — передняя крышка;
3 — стяжной болт;
4 — корпус;
5 — задняя крышка;
6 — управляющий вывод тягового реле;
7 — контактные болты

Стартер — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
К стальному корпусу стартера прикреплены постоянные магниты. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (валу привода).
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения.
Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение III питание подается на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение II удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком.
Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера.

Система освещения и сигнализации

Система освещения и сигнализации включает в себя две блокфары; противотуманные фары; боковые указатели поворотов; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны ос- вещения салона и багажного отделения; звуковой сигнал, а также выключатели всех этих потребителей.

Блок-фара :
1 — защитный чехол лампы габаритного света;
2 — защитный чехол лампы дальнего света;
3 — винт регулировки пучка света фары в вертикальной плоскости;
4 — защитный чехол лампы ближнего света;
5 — винт регулировки пучка света фары в горизонтальной плоскости;
6 — защитный чехол лампы указателя поворота;
7 — электрический разъем

В блок-фарах установлены: галогенная лампа ближнего света, галогенная лампа дальнего света, лампа габаритного света, лампа указателя поворота и исполнительный механизм (мотор-редуктор) регулятора направления пучков света фар.
На автомобиле установлен корректор фар с электромеханическим приводом, позволяющим регулировать направление пучков света в зависимости от загрузки автомобиля. Корректор фар состоит из регулятора на панели приборов, мотор-редукторов, установленных в фарах, и соединительных проводов.

Противотуманная фара :
1 — регулировочный винт;
2 — лампа фары

Часть автомобилей комплектуется противотуманными фарами, которые устанавливаются в переднем бампере. В противотуманной фаре установлена галогенная лампа, направление пучка света которой регулируется винтом.

Боковые указатели поворотов установлены в наружных зеркалах заднего вида.
На седане и хэтчбеке применяются различные задние фонари.

Задний фонарь автомобиля с кузовом седан :
1 — лампа противотуманного и габаритного света;
2 — держатель ламп;
3 — лампа указателя поворота;
4 — лампа света заднего хода;
5 — лампа сигнала торможения;
6 — корпус фонаря с рассеивателем в сборе

В заднем фонаре седана установлены лампы: указателя поворота, двухнитевая габаритного и противотуманного света, сигнала торможения, света заднего хода.

Расположение лапм в заднем фонаре автомобиля с кузовом хэтчбек :
1 — противотуманного и габаритного света;
2 — указателя поворота

В заднем фонаре хэтчбека установлены лампы: указателя поворота и двухнитевая сигнала торможения и габаритного света. Хэтчбек может комплектоваться задними фонарями, в которых вместо ламп габаритного света установлены светодиоды. В этом случае вместо двухнитевой лампы сигнала торможения и габаритного света применяется лампа сигнала торможения.
В заднем бампере хэтчбека установлены фонари противотуманного света (с левой стороны) и света заднего хода (с правой стороны).

Автомобиль может быть укомплектован одним или двумя звуковыми сигналами . Звуковые сигналы закреплены на кронштейне за передним бампером с правой стороны.

Подушки безопасности

В зависимости от комплектации автомобиль может быть оборудован подушкой безопасности водителя, подушкой безопасности переднего пассажира, боковыми подушками безопасности водителя и переднего пассажира и боковыми шторками для защиты водителя, переднего и задних пассажиров.
Подушка безопасности водителя расположена в рулевом колесе, подушка безопасности пассажира — в панели приборов. Боковые подушки безопасности водителя и переднего пассажира установлены в спинках передних сидений со стороны дверей. Боковые шторки расположены в обивке крыши со стороны дверей. Блок управления подушками безопасности установлен под облицовкой туннеля пола между передними сиденьями. Этот блок управляет также преднатяжителями ремней безопасности водителя и переднего пассажира.
Для электрического соединения подушки безопасности водителя и выключателей звукового сигнала со жгутом проводов панели приборов вместо обычного скользящего контакта (во избежание искрообразования и непреднамеренного срабатывания подушки) применено барабанное устройство со спиральным кабелем, ра- ботающее по принципу рулетки.

Барабанное устройство со спиральным кабелем :
1 — корпус барабанного устройства;
2 — поводок барабанного устройства;
3 — провода с колодкой подушки безопасности;
4 — разъем для подсоединения колодки проводов выключателя звукового сигнала;
5 — разъем для подсоединения колодки жгута проводов панели приборов

Барабанное устройство прикреплено к соединителю подрулевых переключателей. В цилиндрическом пластмассовом корпусе устройства спирально уложены несколько витков металлопластиковой ленты, которая является электрическим проводником. Один конец ленты, через провода с колодками соединяется со жгутом панели приборов. Другой конец ленты соединен проводами с колодками с подушкой безопасности и выключателями звукового сигнала. Поводки барабана входят в отверстия ступицы рулевого колеса. При вращении колесо за поводки поворачивает барабан, а с ним и ленту, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.
От своего среднего положения барабан может поворачиваться в каждую сторону до упора на 3 оборота. Это предотвращает обрыв ленты при вращении рулевого колеса от нейтрального положения до упора в каждую сторону.

Перед установкой рулевого колеса необходимо установить барабан устройства в среднее положение, при этом петля ленты должна появиться в окне, закрытом прозрачной пленкой.
В монтажном блоке предохранителей и реле, расположенном в салоне автомобиля, установлен многофункциональный блок управления (блок управления электропакетом).
Блок управляет центральным замком, автоматическим включением наружного освещения, включением плафонов освещения салона, автоматическим режимом работы очистителя ветрового стекла, очистителем стекла двери багажного отделения, обогревом ветрового стекла, стекла двери багажного отделения и наружных зеркал заднего вида, работой круиз-контроля и системой защиты аккумуляторной батареи.
Замки всех дверей и крышки багажника блокируются электроприводами, встроенными в замки.

Электростеклоподъемники

Электростеклоподъемник передней двери :
1 — внутренняя панель двери;
2 — рычаг;
3 — зубчатый сектор;
4 — ползун;
5 — держатель стекла

Автомобиль может быть оборудован электростеклоподъемниками только передних дверей или всех дверей. Снятие электростеклоподъемников показано в главе «Кузов» .
Электростеклоподъемники закреплены на внутренних съемных панелях дверей.

Мотор-редуктор электростеклоподъемника :
1 — электродвигатель;
2 — корпус редуктора;
3 — шестерня

Мотор-редуктор стеклоподъемника состоит из червячного редуктора и реверсивного электродвигателя постоянного тока. На выходном валу редуктора установлена шестерня, которая входит в зацепление с зубчатым сектором. На секторе установлены два рычага (один рычаг жестко соединен с сектором), соединенные с держателем стекла через два пластмассовых ползуна. При повороте зубчатого сектора рычаги также поворачиваются, поднимая или опуская стекло.

Очиститель ветрового стекла

Очиститель ветрового стекла :
1 — кронштейн;
2 — мотор-редуктор;
3 — кривошип;
4 — вал рычага щетки;
5 — тяга;
6 — рычаг вала

Очиститель ветрового стекла установлен под облицовкой ветрового окна. Электродвигатель очистителя — трехщеточный, двухскоростной с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен предохранитель.
Автомобили с кузовами хэтчбек и универсал оборудованы очистителем стекла двери багажного отделения. Мотор-редуктор очистителя установлен на кронштейне под обивкой двери.
Омыватель ветрового стекла состоит из бачка с электрическим насосом, форсунок на капоте и соединительных шлангов. Бачок омывателя установлен под правым передним крылом. Насос омывателя на хэтчбеке и универсале реверсивный, при вращении вала электродвигателя насоса в одну сторону жидкость из бачка подается на ветровое стекло, а при вращении в другую сторону жидкость подается на стекло двери багажного отделения.

Предохранители

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

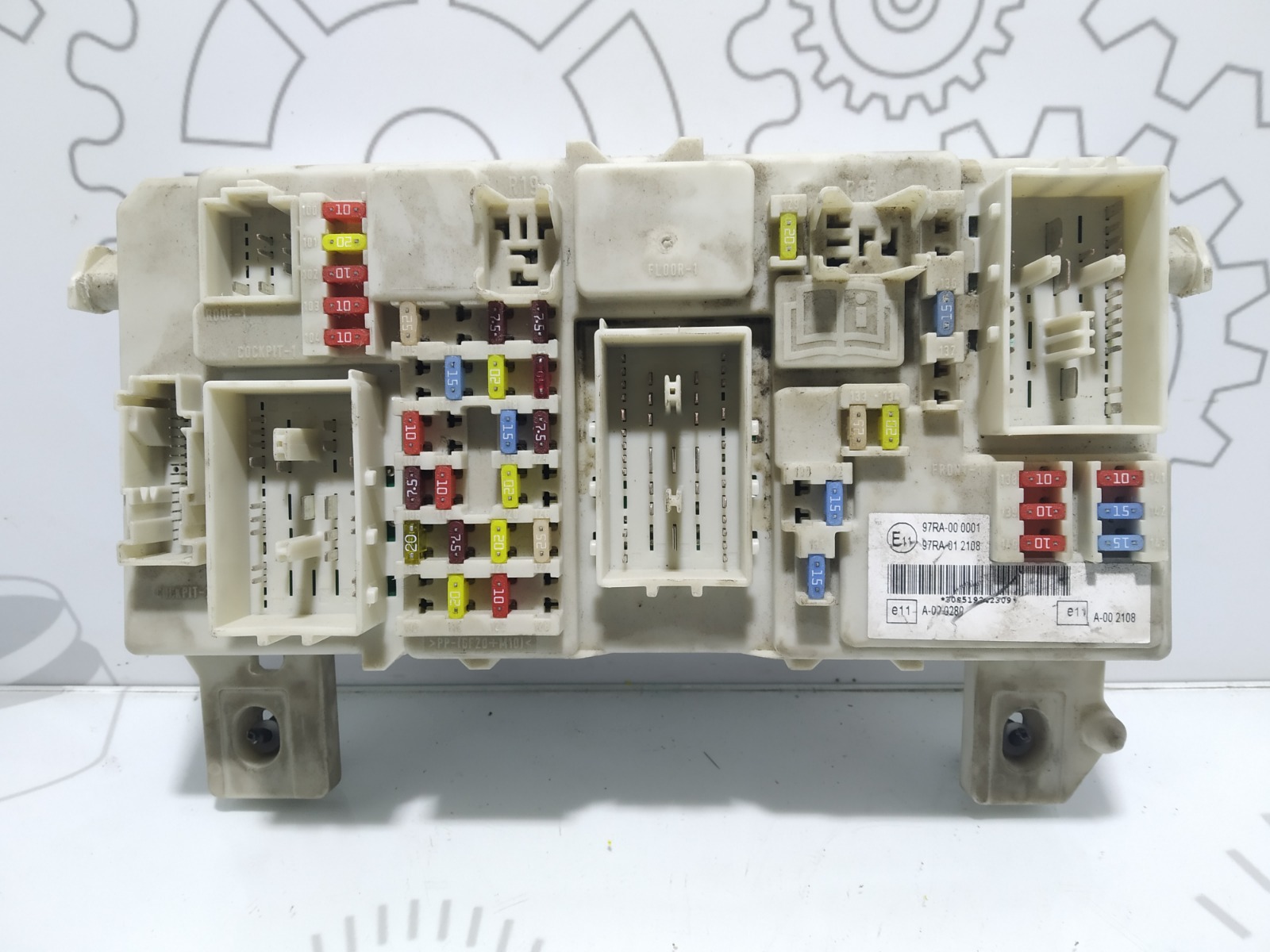

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

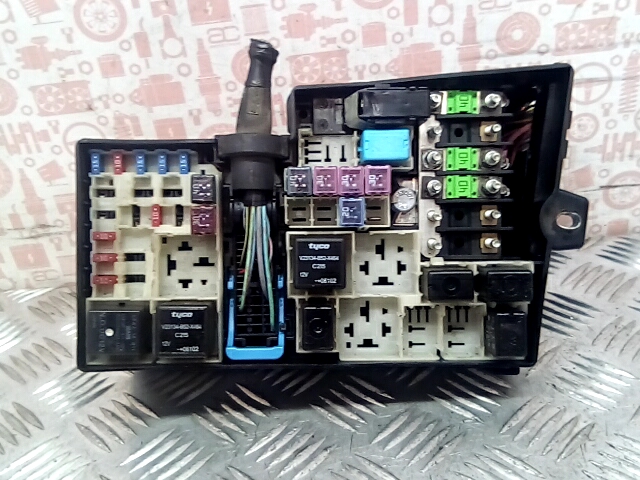

Монтажный блок в моторном отсеке

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

[ Скрыть ]

Место расположения, назначение и электросхема

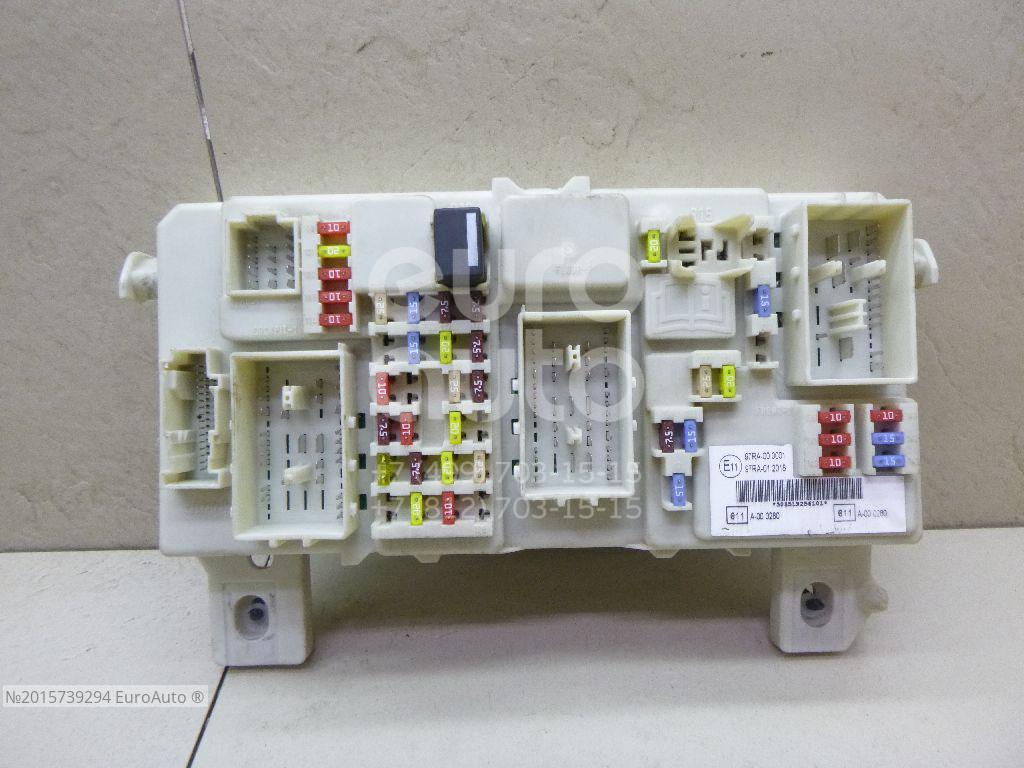

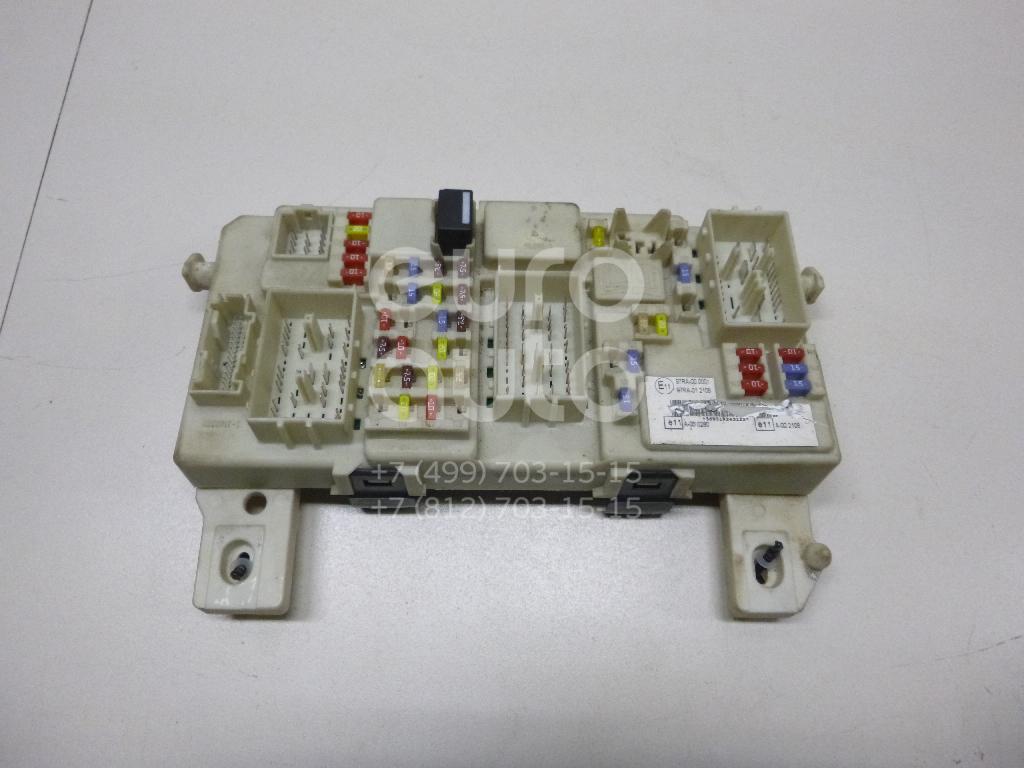

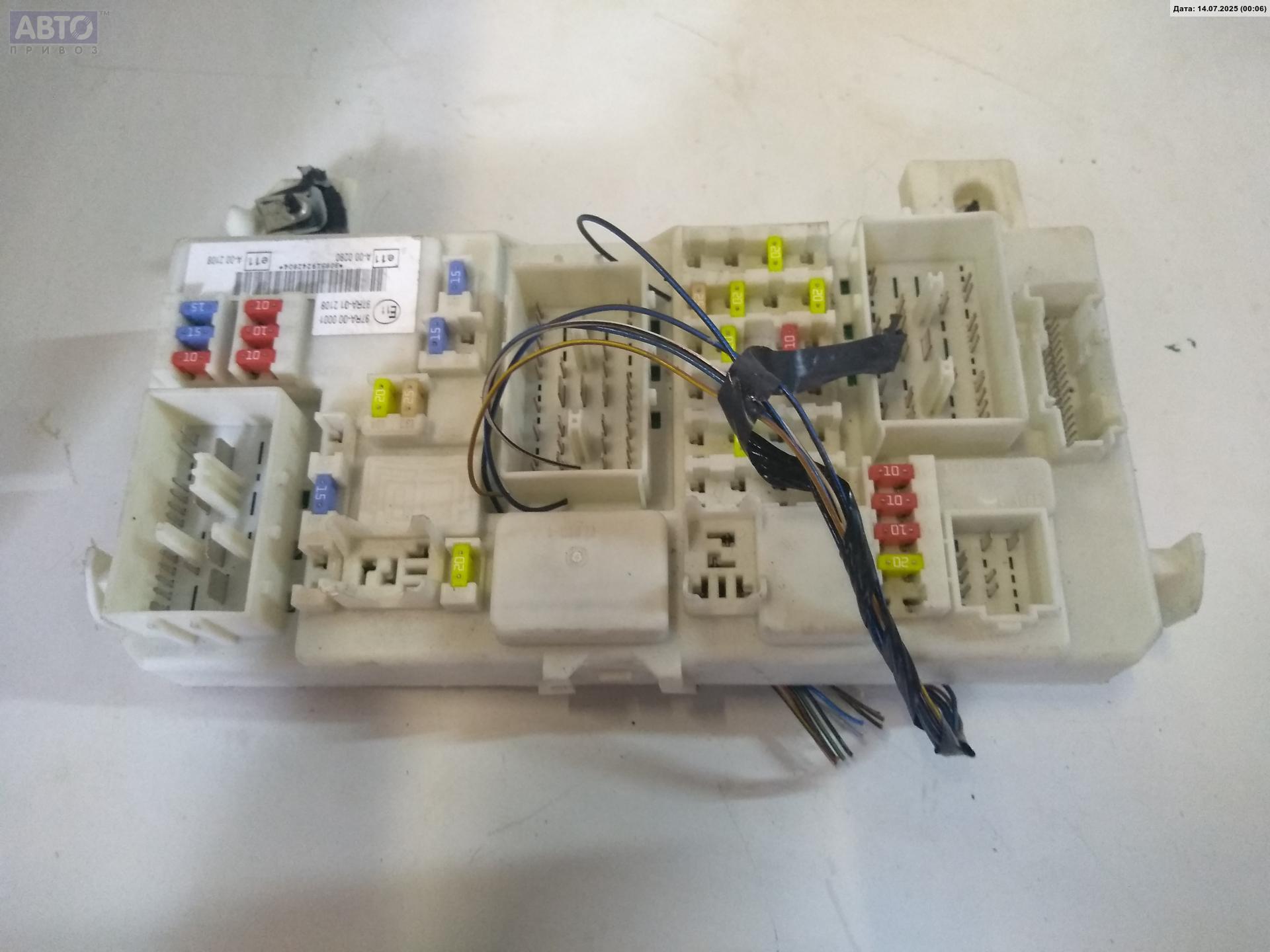

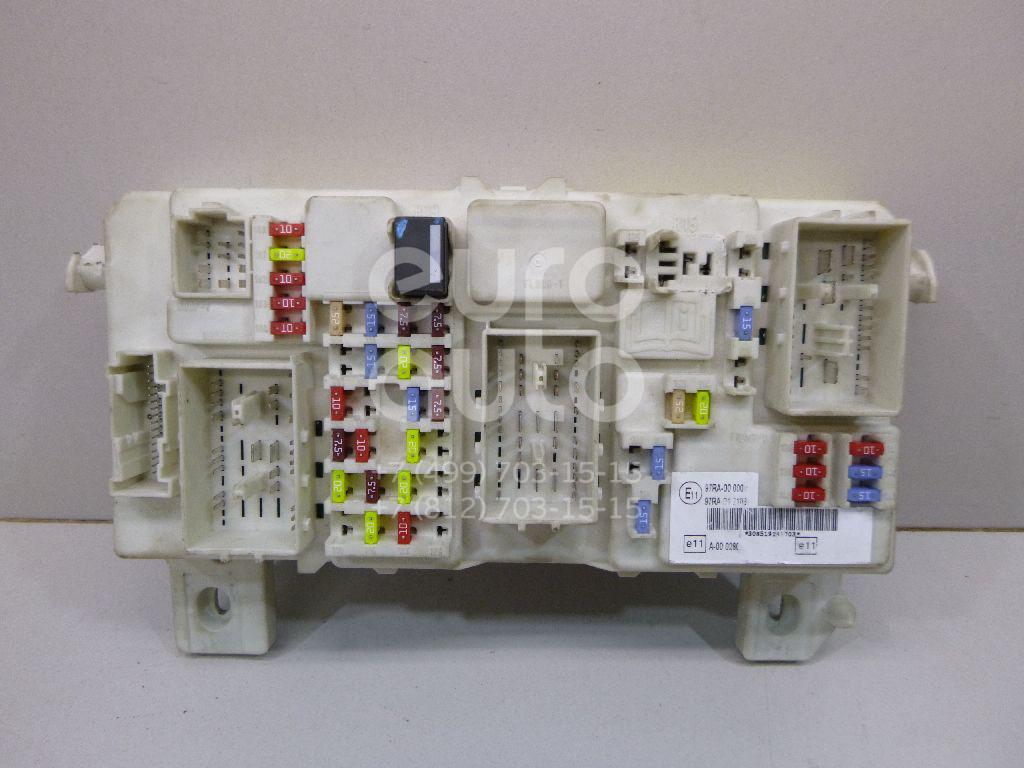

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет ПП определяет номинал.

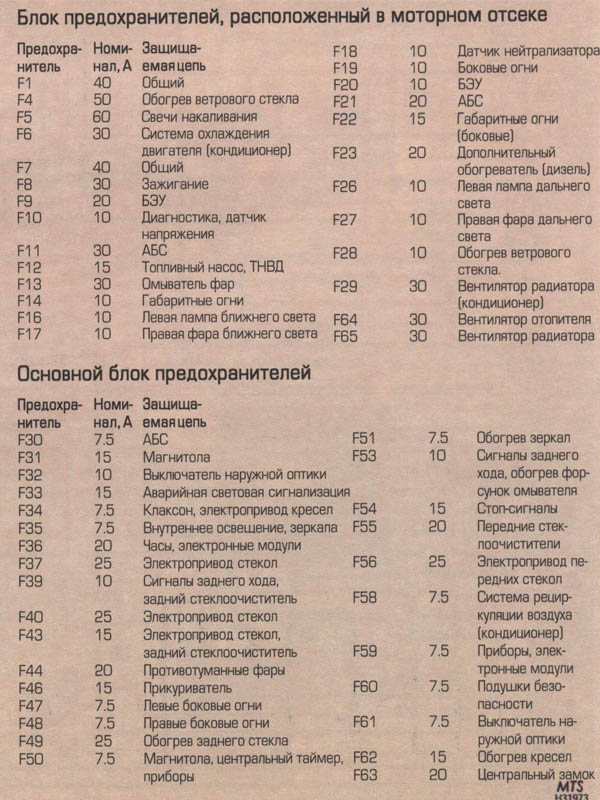

Расшифровка ПП от F1 до F36:

Номер	Номинал, А	Назначение
1	40	Вентилятор, охлаждающий силовой агрегат
2	80	ГУР
3	60	Салонный блок ПП и реле
4	60	Салонный блок ПП и реле
5	80	Кондиционер, вспомогательный обогреватель
6	60	Свечи для дизелей
7	30	Насос АБС в гидравлическом блоке
8	20	Клапаны АБС в гидравлическом блоке
9	20	Узел для управления силовым агрегатом
10	30	Электромотор вентилятора печки
11	20	Стартерный выключатель
12	40	Электрическое реле системы зажигания
13	20	Обмотка на пусковом механизме
14	40	Правый обогрев лобового стекла
15	30	Реле электровентилятора охлаждающей системы
16	40	Левый обогрев лобового стекла
17	30	Управление складывающейся крышей
18	30	Устройство для усиления мощности
19	10	Управление системой АБС
20	15	Звуковой сигнал
21	20	Резервный обогреватель
22	10	Управление ГУРом
23	30	Электронасос омывателя фар
24	15	Дополнительный отопитель для авто с дизелем
25	10	Реле зажигания
26	10	АКПП
27	10	Муфта компрессора кондика
28	10	Свеча для дизеля
29	10	Управление климат-контролем
30	30	АКПП
31	10	Зарядка АКБ
32	10	АКПП
33	10	Датчики кислорода для моторов на бензине
34	10	Модуль зажигания, форсунки
35	10	РСМ, клапаны
36	10	РМС

Описание назначения реле Форд Фокус 2:

Обозначение	Назначение
R1	Включение запрета запуска (для некоторых моделей)
R2	Звуковой сигнал
R3	Фонари заднего хода (для некоторых моделей)
R5	Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
R6	Основное
R7	Обогреватель лобового стекла
R8	Зажигание
R9	Омыватели фар
R10	Вентилятор обогревателя
R11	Компрессор кондиционера
R12	Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
R13	Стартер
R14	Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Номер	Номинал, А	Назначение
37	10	Левая лампа дальнего света
38	10	Правая лампа дальнего света
39	20	Предохранитель прикуривателя
40	20	Электродвигатель люка
41	20	Управление электрооборудованием пассажирской передней двери
42	7,5	Электрообогрев зеркал заднего обзора
43	10	Электромодули
44	10	Колодка канала связи
45	10	ДХО, габаритные огни
46	10	Приборная панель, центральный блок ПП
47	15	Насос, жиклеры омывателя стекла
48	20	Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
49	15
50	20	Очиститель лобового стекла
51	15	Бензонасос
52	25	Электрообогрев стекла сзади
53	7,5	Стоп-сигнал, габариты с левой стороны
54	7,5	Стоп-сигнал, габариты с правой стороны
55	20	Управление электрооборудованием водительской двери, система центрального замка
56	20	Система Кеу Fгее
57	10	Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
58	15	Управление музыкальной системой
59	20	Управляющий блок электрическим оборудованием прицепа
60	15	Левая лампа ближнего света
61	15	Правая лампа ближнего света
62	20	Электропривод регулирования водительского сиденья
63	25	Электрические подъемники стекла
64	—	—
65	10	Управление подушками безопасности
66	7,5	Выключатель осветительных приборов
67	10	Приборная панель
68	7,5	Дополнительные компоненты приборки
69	20	Противотуманки
70	10	Электромодули
71	10	Внешнее освещение при движении днем
72	—	—
73	7,5	Подсветка номера
74	15	Фонари стопов
75	10	Управление двигателем
76	—	—
77	25	Центральный замок
78	15	Задний стеклоочиститель
79	15	Электророзетка в багажнике
80	10	Таймер, отключающий подсветку салона
81	20	Управление правой задней дверью
82	20	Управление левой задней дверью
83	10	Управление аудиосистемой
84	10	Питание , фонари заднего хода
85	10	Модуль электрооборудования охлаждающей ситсемы
86	20	Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

Номер	Номинал, А	Назначение
100	10	Электромодули
101	20	Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
102	10	Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
103	10	Питание управляющих элементов наружного освещения от АКБ
104	10	Система экономии электрической ­энергии, подсветка освещения салона
105	25	Управление обогреванием стекла сзади
6	20	Система безключевого управления
107	10	Питание от батарей щитка приборов, диагностика бортовой сети
108	7,5	Дополнительные элементы щитка приборов
109	20	Прикуриватель
110	10	Электропитание переключателя внешнего освещения
111	15	Бензонасос
112	15	Управляющий блок аудиосистемы
113	10	Лампы дневного внешнего освещения (подфар­ники)
114	10	Питание щитка приборов от генераторной силового агрегата
115	7,5	Питание управляющих элементов наружного освещения от генераторной установки
116	20	Противотуманки, фонари
117	7,5	Подсветка номер­а
118	20	Управление задней левой дверью
119	15	Гнездо для дополнительного электропитания в багажнике
119	25	Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
120	20	Управление задней правой дверью
121	20	Обогреватель сидений спереди
122	10	Управление подушками безопас­ности
123	7,5	Обогрев внешних зеркал заднего обозрения
124	7,5	Фонари габа­ритов, стоп-сигналы с левого борта машины
125	7,5	Габариты, стоп-сигналы с правого борта машины
126	20	Безключевая система управления
127	25	Электроподъем­ники стекла
128	—	Резерв
129	20	Очиститель лобового стекла
130	—	Резерв
131	15	Очиститель стекла сзади
132	15	Стоп-сигналы
133	25	Управление пассажирской дверью, реле, управляющее системой блокировки
134	20	Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
135	20	Подсветка при передвижении днем
136	15	Жиклеры, насос омывателя стекла
137	10	Динамик, включающий аварий­ное питание от батареи
138	10	Управляющий блок двигателем, педаль газа, АКПП
139	10	Правый осветительный прибор дальнего света
140	10	Левый осветительный прибор дальнего света
141	10	Электрический привод зеркал заднего вида, фонарь заднего хода
142	15	Правый осветительный прибор ближнего света
143	15	Левый осветительный прибор ближнего света

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет

Схема и расположение предохранителей на Ford Focus 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Таблица значений блока предохранителей под капотом Ford Focus 2

№	Ампер	Описание предохранителя
1	40	Электровентилятор охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM)
10	30	Вентилятор системы климат-контроля
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS
20	15	Звуковой сигнал
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля
30	3	PCM, автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей располагается под бардачком.

Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.

И вытянуть вниз блок предохранителей.

Схема блока предохранителей в салоне Ford Focus 2

Таблица значений блока предохранителей в салоне:

№	Ампер	Описание предохранителя
100	10	Электронные модули (питание от замка зажигания)
101	20	Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102	10	Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система экономии электроэнергии, плафоны внутреннего освещения
105	25	Обогреватель заднего стекла
106	20
107	10	Батарейное питание комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20	Прикуриватель, дополнительная электрическая розетка сзади
110	10	Питание переключателя системы наружного освещения в дневное время от генератора
111	15	Топливный насос (только варианты с бензиновым двигателем)
112	15	Модули аудиосистемы (питание от аккумуляторной батареи)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары/фонари
117	7,5	Фонарь освещения номерного знака
118	20	Модуль электрооборудования двери (левой задней)
119	15	Дополнительное гнездо питания в багажном отделении
119	25	Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев передних сидений
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев наружных зеркал заднего вида
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20	Система управления без ключа
127	25	Электрические стеклоподъемники
128	—	Не используется
129	20	Очиститель ветрового стекла
130	—	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137	10	Динамик включения аварийного батарейного питания
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона
140	10	Дальний свет фар, левая сторона
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)

Предохранитель на противотуманные фары форд фокус 2.

Добрый день. Сегодня к нам в автосервис приехал Ford Focus 2 ресталинг (2008-2011). Приехал он к нам с проблемой в электронике. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. Поэтому в данной статье, мы расскажем Вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 restyling. Так же покажем Вам схему и расположение предохранителей в автомобиле.

Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:

№	Ампер	Описание предохранителя
1	40	Электровентилятор охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM)
10	30	Вентилятор системы климат-контроля
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS
20	15	Звуковой сигнал
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля
30	3	PCM, автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Таблица значений блока предохранителей в салоне:

№	Ампер	Описание предохранителя
100	10	Электронные модули (питание от замка зажигания)
101	20	Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102	10	Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система экономии электроэнергии, плафоны внутреннего освещения
105	25	Обогреватель заднего стекла
106	20
107	10	Батарейное питание комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20	Прикуриватель, дополнительная электрическая розетка сзади
110	10	Питание переключателя системы наружного освещения в дневное время от генератора
111	15	Топливный насос (только варианты с бензиновым двигателем)
112	15	Модули аудиосистемы (питание от аккумуляторной батареи)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары/фонари
117	7,5	Фонарь освещения номерного знака
118	20	Модуль электрооборудования двери (левой задней)
119	15	Дополнительное гнездо питания в багажном отделении
119	25	Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев передних сидений
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев наружных зеркал заднего вида
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20	Система управления без ключа
127	25	Электрические стеклоподъемники
128	—	Не используется
129	20	Очиститель ветрового стекла
130	—	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137	10	Динамик включения аварийного батарейного питания
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона
140	10	Дальний свет фар, левая сторона
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)

Видео руководство по замене предохранителей в салоне Ford Focus 2 restyling:
Форум «FORD»

10.

2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле

	Защищаемые элементы
F1 (40)	Электродвигатель вентилятора системы охлаждения
F2 (80)	Усилитель рулевого управления
F3 (60)	Монтажный блок в салоне
F4 (60)	Монтажный блок в салоне
F5 (80)	Система кондиционирования, климат-контроль
F6 (60)	Резерв
F7 (30)	Насос гидроблока ABS
F8 (20)	Клапаны гидроблока ABS
F9 (20)	Контакты и обмотка главного реле
F10 (30)
F11 (20)	Выключатель зажигания
F12 (40)	Силовая цепь реле зажигания
F13 (20)	Стартер
F14 (40)	Правый элемент обогрева стекла
F15 (30)
F16 (40)	Левый элемент обогрева стекла
F17 (30)	Резерв
F18	Резерв
F19 (10)	Блок управления ABS
F20 (15)	Звуковой сигнал
F21 (20)	Дополнительный отопитель
F22 (10)	Блок управления усилителем рулевого управления
F23 (30)	Насос омывателя фар
F24 (15)	Резерв
F25 (10)	Обмотка реле обогрева ветрового стекла
F26 (10)	Автоматическая коробка передач
F27 (10)
F28 (10)	Резерв
F29 (10)	Система раздельного климат-контроля
F30 (3)	Блок управления двигателем, блок управления автоматической коробкой передач
F31 (10)	Система зарядку аккумуляторной батареи
F32 (10)	Блок управления автоматической коробки передач, датчик положения селектора
F33 (10)	Подогрев датчиков концентрации кислорода
F34 (10)	Форсунки, катушка зажигания
F35 (10)
F36 (10)	Блок управления двигателем

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>

Обозначение	Наименование	Включаемые цепи
R1 (не используется)	—	—
R2	Реле звукового сигнала	Звуковой сигнал
R3 (не используется)	—	—
R4 (не используется)	—	—
R5 (не используется)	—	—
R6	Главное реле	Система управления двигателем
R7	Реле обогрева ветрового стекла	Элементы обогрева ветрового стекла
R8	Реле зажигания	Блок управления электропакетом, блок управления отопления, вентиляцией и кондиционеровонием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9	Реле омывателя фар	Электродвигатель насоса омывателя фар
R10	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя
R11	Реле компрессора кондиционера	Муфта компрессора кондиционера
R12 (не используется)	—	—
R13	Реле стартера	Тяговое реле стартера
R14	Реле вентилятора системы охлаждения	Электродвигатель вентилятора

Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F100 (10)	Питание блока управления от выключателя зажигания
F101 (20)	Выключатель электроприводов регулировки сидения водителя
F102 (10)	Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10)	Блок управления освещением
F104 (10)	Плафоны освещения салона, система экономии электроэнергии
F105 (25)	Элемент обогрева заднего стекла
F106	Резерв
F107 (10)	Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)	Головное устройство звуковоспроизведения, система навигации
F109 (20)	Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)	Резерв
F111 (15)	Топливный насос
F112 (15)	Питание аудиосистемы от аккумуляторной батареи
F113 (10)	Резерв
F114 (10)	Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)	Блок управления освещением
F116(20)	Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5)	Фонари освещения номерного знака
F118 (20)	Блок управления левой задней двери
F119 (15)	Электрическая розетка в багажном отделении автомобиля в кузове «универсал»
F120 (20)	Блок управления правой задней двери
F121 (20)	Элемент обогрева передних сидений
F122 (10)	Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)	Элементы обогрева наружных зеркал заднего вида
F124 (7,5)	Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5)	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20)	Система управления замками с пассивным ключом
F127 (25)	Электродвигатели стеклоподъёмниками
F128	Резерв
F129 (20)	Электродвигатель очистителя ветрового стекла
F130	Резерв
F131 (15)	Электродвигатель очистителя стекла двери багажного отделения
F132 (15)	Сигналы торможения
F133 (25)	Реле центрального замка, электропривод замка правой передней двери
F134 (20)	Блок управления центральным замком, электропривод замка левой передней двери
F135 (20)	Резерв
F136 (15)	Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)	Электропривод складывания наружных зеркал заднего вида, предупредительный сигнал
F138 (10)	Блок управления двигателем, датчик положения педали «газ»
F139 (10)	Лампа дальнего света правой блок-фары
F140 (10)	Лампа дальнего света левой блок-фары
F141 (10)	Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15)	Лампа ближнего света правой блок-фары
F143 (15)	Лампа ближнего света левой блок-фары

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Форд Фокус 2 является одной из самых популярных иномарок, выпускаемых в России. Этот автомобиль очень надежен и отвечает всем мировым стандартам. Но, несмотря на это, рано ли поздно, у владельцев Фокусов возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных авто. Самый первый признак неполадок с электроприборами – это выход из строя плавких предохранителей (ПП) или прерывающих элементов (реле).

Предохранители, которые используются в автомобиле Форд Фокус 2 называются «ножевые», они плоские, среднего размера, штекерные, т. е. состоят из двух штекерных контактов с легкоплавкой перемычкой в пластмассовом корпусе разных цветов. Сверху на корпусе выбит номинал – сила тока, при превышении которого деталь перегорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание транспортного средства. Для самых мощных потребителей тока предохраняющую роль играют реле.

В общем, по стандарту, предохранители бывают 17 цветов, при этом оттенки могут отличаться. Для Форда Фокуса применяются следующие цвета для маркировки данных запчастей:

Расположение контактных разъемов, реле и предохранителей отличается в автомобилях, выпущенных с 2005 по 2007 (порядковый номер детали начинается с 37), и в 2007 и после рестайлинга 2008 до конца выпуска этой модели в 2010 (нумерация начинается со 100).

В послерестайлинговых Фокусах, выпущенных в РФ, существует четыре варианта расположения предохраняющих элементов и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой модели блок, производится по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.

Расположение

Под капотом, если стоять лицом к двигателю, то справа у борта – ПП и реле для силового агрегата и других компонентов, находящихся в подкапотном пространстве (сильноточные). В салоне – предохранители и прерывающие элементы монтажного блока (слаботочные) находятся под отделением для перчаток. К корпусу сборка крепится двумя защелками с поворотным механизмом. Укрыта обивкой салона, которая держится на двух кнопках.

Работа с блоком предохранителей под капотом

1. Поднимаем капот.
2. Открываем крышку. Это можно сделать потянув за рычажок на задней части корпуса сборки ПП. Не получается? Берем среднюю плоскую отвертку и вставляем ее в замок крышки. Слегка наклоняем отвертку и крышка приподнимается. Снимаем ее.
3. С внутренней стороны крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно вынимать предохранители. Используя пассатижи, можно повредить корпус, если сжать слишком сильно. Обратите внимание, что пинцет есть только в коробке возле силового агрегата. Там же на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
4. Сверяемся со схемой и с помощью пинцета извлекаем сгоревший элемент, после чего вставляем новый.
5. Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.

Работа с блоком предохранителей в салоне

Самые часто встречающиеся проблемы с электрооборудованием:

Не включается кондиционер.

1. Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
2. Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
3. Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
4. Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
5. Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
6. Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.

Пропал звуковой сигнал (гудок)

1. Проверить F20 (15 А) в сборке под капотом.
2. Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
3. Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.

Электропитание приборной панели

Пропадает обогрев заднего стекла

1. Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
2. Проверяем F52 (25А). Расположение: блок ПП в салоне.
3. Прозваниваем проводку, прочищаем контакты выключателя.

Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора.

Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера

На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).

Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный
2A — серый
3A – фиолетовый
4A — розовый
5A — оранжевый-жёлтый
7,5A — коричневый

10A — красный
15A — голубой
20A — жёлтый
25A — белый
30A — зелёный
35A — светло-фиолетовый

40A — оранжевый
60A — голубой
70A — коричневый
80A — светло-жёлтый
100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший

В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).

Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет! Рис. 4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1. Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№	A	Цепь	№	A	Цепь
37	10	Дальний свет фар, левая сторона	62	20	Электропривод регулировки сиденья водителя
38	10	Дальний свет фар, правая сторона	63	25	Электропривод стеклоподъемников
39	20	Прикуриватель, задняя электрическая розетка	64	—	Не используется
40	20	Электропривод вентиляционного люка	65	10	Модуль подушек безопасности
41	20	Модуль электрооборудования двери переднего пассажира	66	7,5	Выключатель освещения (питание от замка зажигания)
42	7,5	Электрообогреватель зеркал	67	10	Панель приборов (питание от замка зажигания), иммобилайзер двигателя
43	10	Электронные модули (питание от аккумуляторной батареи)	68	7,5	Дополнительные элементы на панели приборов
44	10	Колодка канала информационной связи	69	20	Противотуманные фары/фонари
45	10	Наружное освещение для движения в дневное время (стояночные фонари)	70	10	Электронные модули (питание от замка зажигания)
46	10	Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей	71	10	Наружное освещение для движения в дневное время
47	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя	72	—	Не используется
48	20	Фары ближнего света, наружное освещение для движения в дневное время	73	7,5	Фонарь освещения гос. регистрационного знака
49	15	Выключатель освещения (питание от аккумуляторной батареи)	74	15	Фонари стоп-сигналов
50	20	Очиститель ветрового стекла	75	10	Блок управления силовым агрегатом
51	15	Топливный насос	76	—	Не используется
52	25	Электрообогреватель заднего стекла	77	25	Реле системы централизованной блокировки замков
53	7,5	Стояночные/габаритные фонари, левая сторона кузова	78	15	Очиститель заднего стекла
54	7,5	Стояночные/габаритные фонари, правая сторона кузова	79	15	Электрическая розетка в багажном отделении
55	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя	80	10	Таймер отключения освещения салона с целью экономии аккумулятора
56	20	Система Кеу Егее	81	20	Модуль электрооборудования двери (правой задней)
57	10	Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи	82	20	Модуль электрооборудования двери (левой задней)
58	15	Модули аудиосистемы (питание от аккумуляторной батареи)	83	10	Модули аудиосистемы (“Высокого класса”)
59	20	Модуль управления электрооборудованием буксируемого прицепа	84	10	Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
60	15	Ближний свет фар (правая сторона)	85	10	Блок электрооборудования системы охлаждения
61	15	Ближний свет фар (левая сторона)	86	20	Электрообогрев передних сидений

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№	Ампер	Назначение предохранителя
1	40	Вентилятор охлаждения мотора
2	80	Рулевое управление
3	60	ВБП № 1
4	60	ВБП № 1
5	80	Дополнительный обогреватель
6	60	Свечи обогрева (лишь для авто с дизельными моторами)
7	30	Противоблокировочная система, насос системы динамической стабилизации
8	20	Противоблокировочная система, клапаны системы динамической стабилизации
9	20	Узел управления двигателем
10	30	Вентилятор климатроника
11	20	Выключатель стартера и других приборов
12	40	Электрореле зажигания
13	20	Электрообмотка стартера
14	40	Обогрев правой стороны переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Убирающаяся крыша
18	30	Усилитель мощности
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный нагреватель
22	10	Усилитель руля
23	30	Система омывания фар
24	15	Дополнительный обогреватель (для дизелей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционирования – компрессор
28	10	(лишь для авто с дизелем)
29	10	Раздельный климатроник
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Кислородные датчики (лишь для авто с моторами работающими на бензине)
34	10	Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№	Ампер	Назначение предохранителя
100	10	Электромодули
101	20	Управления люком, откидной крышей, сидений
102	10	Отопитель, руль, фильтр, ДУ
103	10	Управления наружным освещением от аккумулятора
104	10	Электроэкономия
105	25	Обогрев стекла сзади
106	20	Управления без ключа
107	10	Питание приборов от батареи, бортдиагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, электророзетка
110	10	Переключатель наружного освещения днем
111	15	Бензонасос
112	15	Аудиосистема (питание от аккумулятора)
113	10	Подфарники
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманки
117	7,5	Освещения номера авто
118	20	Электрическое оборудования задней левой двери
119	15	Электропитание багажного отделения
119	25	Электропитание багажного отделения (авто с системой буксировки прицепа)
120	20	Электрическое оборудования задней правой двери
121	20	передние
122	10	Подушки безопасности
123	7,5	Электрический обогрев зеркал
124	7,5	Габариты, стопы (левая сторона)
125	7,5	Габариты, стопы (правая сторона)
126	20	Управление без ключа
127	25	Электростеклоподъемники
128		Не применяется
129	20	Очиститель переднего стекла
130		Не применяется
131	15	Очиститель заднего стекла
132	25	Стопы
133	20	Блокировка системы
134	20	Централизованная блокировка замков
135	20	Подсветка во время движения в дневное время
136	15	Насос омывателя стекол
137	10	Включения аварийного питания
138	10	Управление двигателем, акселератором, АКПП
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Блоки предохранителей Ford Focus 2

№	Номинальный ток, A	Назначение предохранителя
Блок предохранителей расположенных в моторном отсеке
1	40	Вентилятор системы охлаждения
2	80	Усилитель рулевого управления
3	60	Монтажный блок в салоне
4	60	Монтажный блок в салоне
5	80	Система кондиционирования/климат-контроль
6	60	—
7	30	Антиблокировочная система тормозов — насос гидроблока
8	20	Антиблокировочная система тормозов — клапаны гидроблока
9	20	Контакты и обмотка главного реле
10	30	Электродвигатель вентилятора отопителя
11	20	Замок зажигания
12	40	Стартер — втягивающее реле
13	20	Стартер
14	40	Обогрев ветрового стекла — правая сторона
15	30	Вентилятор системы охлаждения — реле
16	40	Обогрев ветрового стекла — левая сторона
17	30	—
18	—	—
19	10	Блок управления ABS
20	15	Звуковой сигнал
21	20	Дополнительный отопитель
22	10	ЭБУ усилителя рулевого управления
23	30	Насос омывателя фар
24	15	Резерв
25	10	Обогрев ветрового стекла — реле
26	10	АКПП
27	10	Кондиционер — электромагнитная муфта
28	10	Резерв
29	10	Система раздельного климат-контроля
30	3	Блок управления двигателем Блок управления АКПП
31	10	Система зарядки АКБ
32	10	ЭБУ АКПП Датчик положения селектора
33	10	Подогрев датчик
34	10	Форсунки Катушка зажигания
35	10	ЭБУ двигателем
36	10
Блок предохранителей в салоне
100	10	Питание блоков управления от замка зажигания
101	20	Электрорегулировка сиденья водителя
102	10	ЭБУ отопителя/вентиляции и кондиционирования Блок управления центральным замком CD-чейнджер
103	10	Блок управления освещением
104	10	Освещение салона/Система экономии электроэнергии
105	25	Обогрев заднего стекла
106	—
107	10	Комбинация приборов Диагностический разъем
108	7,5	Главное устройство звуковоспроизведения Система навигации
109	20	Прикуриватель Розетка 12В под подлокотниками передних сидений
110	10
111	15	Топливный насос
112	15	Аудиосистема
113	10
114	10	Иммобилайзер Комбинация приборов
115	7,5	Блок управления освещением
116	20	Противотуманные фары и фонари
117	7,5	Освещение номерного знака
118	20	Блок управления левой задней двери
119	15	Дополнительная розетка 12В в багажном отделении
120	20	Блок управления правой задней двери
121	20	Обогрев передних сидений
122	10	AirBag/SRS Сигнализатор отключения подушки безопасности пассажира
123	7,5	Обогрев наружных зеркал заднего вида
124	7,5	Габаритные огни — левый борт
125	7,5	Габаритные огни — правый борт
126	20	Система управления замком с пассивным ключом
127	25	Электростеклоподъёмники
128	—
129	20	Очиститель ветрового стекла
130	—	Резерв
131	15	Очиститель стекла двери багажного отделения
132	15	Стоп-сигнал
133	25	Центральный замок (далее-ЦЗ) — реле ЦЗ правой передней двери
134	20	ЭБУ ЦЗ ЦЗ левой передней двери
135	20	—
136	15	Омыватель ветрового стекла и стекла двери багажника Обогрев жиклеров
137	10	Зеркала заднего вида — механизм складывания
138	10	ЭБУ двигателя Датчик положения педали «газа»
139	10	Дальний свет — правая фара
140	10	Дальний свет — левая фара
141	10	Задние ходовые огни Электрозеркала заднего вида
142	15	Ближний свет — правая фара
143	15	Ближний свет — левая фара

Описание предохранителей форд фокус 2 рестайлинг.

Монтажный блок в моторном отсеке

Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…

Добрый день. Сегодня к нам в автосервис приехал Ford Focus 2 ресталинг (2008-2011). Приехал он к нам с проблемой в электронике. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. Поэтому в данной статье, мы расскажем Вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 restyling. Так же покажем Вам схему и расположение предохранителей в автомобиле.

Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:

№	Ампер	Описание предохранителя
1	40	Электровентилятор охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM)
10	30	Вентилятор системы климат-контроля
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS
20	15	Звуковой сигнал
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля
30	3	PCM, автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Таблица значений блока предохранителей в салоне:

№	Ампер	Описание предохранителя
100	10	Электронные модули (питание от замка зажигания)
101	20	Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102	10	Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система экономии электроэнергии, плафоны внутреннего освещения
105	25	Обогреватель заднего стекла
106	20
107	10	Батарейное питание комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20	Прикуриватель, дополнительная электрическая розетка сзади
110	10	Питание переключателя системы наружного освещения в дневное время от генератора
111	15	Топливный насос (только варианты с бензиновым двигателем)
112	15	Модули аудиосистемы (питание от аккумуляторной батареи)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары/фонари
117	7,5	Фонарь освещения номерного знака
118	20	Модуль электрооборудования двери (левой задней)
119	15	Дополнительное гнездо питания в багажном отделении
119	25	Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев передних сидений
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев наружных зеркал заднего вида
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20	Система управления без ключа
127	25	Электрические стеклоподъемники
128	—	Не используется
129	20	Очиститель ветрового стекла
130	—	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137	10	Динамик включения аварийного батарейного питания
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона
140	10	Дальний свет фар, левая сторона
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)

Видео руководство по замене предохранителей в салоне Ford Focus 2 restyling:

Форд Фокус 2 является одной из самых популярных иномарок, выпускаемых в России. Этот автомобиль очень надежен и отвечает всем мировым стандартам. Но, несмотря на это, рано ли поздно, у владельцев Фокусов возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных авто. Самый первый признак неполадок с электроприборами – это выход из строя плавких предохранителей (ПП) или прерывающих элементов (реле).

Предохранители, которые используются в автомобиле Форд Фокус 2 называются «ножевые», они плоские, среднего размера, штекерные, т. е. состоят из двух штекерных контактов с легкоплавкой перемычкой в пластмассовом корпусе разных цветов. Сверху на корпусе выбит номинал – сила тока, при превышении которого деталь перегорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание транспортного средства. Для самых мощных потребителей тока предохраняющую роль играют реле.

В общем, по стандарту, предохранители бывают 17 цветов, при этом оттенки могут отличаться. Для Форда Фокуса применяются следующие цвета для маркировки данных запчастей:

Расположение контактных разъемов, реле и предохранителей отличается в автомобилях, выпущенных с 2005 по 2007 (порядковый номер детали начинается с 37), и в 2007 и после рестайлинга 2008 до конца выпуска этой модели в 2010 (нумерация начинается со 100).

В послерестайлинговых Фокусах, выпущенных в РФ, существует четыре варианта расположения предохраняющих элементов и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой модели блок, производится по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.

Расположение

Под капотом, если стоять лицом к двигателю, то справа у борта – ПП и реле для силового агрегата и других компонентов, находящихся в подкапотном пространстве (сильноточные). В салоне – предохранители и прерывающие элементы монтажного блока (слаботочные) находятся под отделением для перчаток. К корпусу сборка крепится двумя защелками с поворотным механизмом. Укрыта обивкой салона, которая держится на двух кнопках.

Работа с блоком предохранителей под капотом

1. Поднимаем капот.
2. Открываем крышку. Это можно сделать потянув за рычажок на задней части корпуса сборки ПП. Не получается? Берем среднюю плоскую отвертку и вставляем ее в замок крышки. Слегка наклоняем отвертку и крышка приподнимается. Снимаем ее.
3. С внутренней стороны крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно вынимать предохранители. Используя пассатижи, можно повредить корпус, если сжать слишком сильно. Обратите внимание, что пинцет есть только в коробке возле силового агрегата. Там же на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
4. Сверяемся со схемой и с помощью пинцета извлекаем сгоревший элемент, после чего вставляем новый.
5. Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.

Работа с блоком предохранителей в салоне

Самые часто встречающиеся проблемы с электрооборудованием:

Не включается кондиционер.

1. Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
2. Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
3. Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
4. Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
5. Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
6. Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.

Пропал звуковой сигнал (гудок)

1. Проверить F20 (15 А) в сборке под капотом.
2. Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
3. Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.

Электропитание приборной панели

Пропадает обогрев заднего стекла

1. Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
2. Проверяем F52 (25А). Расположение: блок ПП в салоне.
3. Прозваниваем проводку, прочищаем контакты выключателя.

Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора.

Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

2. Монтажный блок опускаем на максимально возможное расстояние.

   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет

Схема и расположение предохранителей на Ford Focus 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Таблица значений блока предохранителей под капотом Ford Focus 2

№	Ампер	Описание предохранителя
1	40	Электровентилятор охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM)
10	30	Вентилятор системы климат-контроля
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS
20	15	Звуковой сигнал
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля
30	3	PCM, автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей располагается под бардачком.

Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.

И вытянуть вниз блок предохранителей.

Схема блока предохранителей в салоне Ford Focus 2

Таблица значений блока предохранителей в салоне:

№	Ампер	Описание предохранителя
100	10	Электронные модули (питание от замка зажигания)
101	20	Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102	10	Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система экономии электроэнергии, плафоны внутреннего освещения
105	25	Обогреватель заднего стекла
106	20
107	10	Батарейное питание комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20	Прикуриватель, дополнительная электрическая розетка сзади
110	10	Питание переключателя системы наружного освещения в дневное время от генератора
111	15	Топливный насос (только варианты с бензиновым двигателем)
112	15	Модули аудиосистемы (питание от аккумуляторной батареи)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары/фонари
117	7,5	Фонарь освещения номерного знака
118	20	Модуль электрооборудования двери (левой задней)
119	15	Дополнительное гнездо питания в багажном отделении
119	25	Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев передних сидений
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев наружных зеркал заднего вида
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20	Система управления без ключа
127	25	Электрические стеклоподъемники
128	—	Не используется
129	20	Очиститель ветрового стекла
130	—	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137	10	Динамик включения аварийного батарейного питания
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона
140	10	Дальний свет фар, левая сторона
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)

Форд Фокус (2004 — 2010) — схема блока предохранителей

Ford Focus (2004 – 2010) – схема блока предохранителей

Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010

Блок предохранителей в салоне (2004-2007)

Ford Focus — схема блока предохранителей — салон

№	А	Защищенные компоненты
37	10	Левая фара (дальний свет)
38	10	Правая фара (дальний свет)
39	20	Прикуриватель, задняя розетка дополнительного питания
40	20	Сдвижная крыша
41	20	Дверной модуль (дверь пассажира)
42	7. 5	Обогреватели наружных зеркал заднего вида
43	10	Электронные модули (питание от батареи)
44 ​​	10	OBD II (диагностика бортового компьютера)
45	10	Дневные ходовые огни
46	10	Комбинация приборов, модуль GEM
47	15	Насос омывателя, подогрев форсунок омывателя
48	20	Фары ближнего света, дневные ходовые огни
49	15	Выключатель фар
50	20	Стеклоочиститель
51	15	Топливный насос
52	25	Обогреватель заднего стекла
53	7. 5	Габаритные огни, габаритные огни, задние фонари (левая сторона)
54	7,5	Габаритные огни, габаритные огни, задние фонари (правая сторона)
55	20	Дверной модуль (дверь водителя), центральный замок
56	20	Система бесключевого доступа
57	10	Звуковой сигнал
58	15	Аудиомодули (питание от батареи)
59	25	Розетка дополнительного питания в багажном отделении, буксирный модуль прицепа
60	15	Правая фара (ближний свет)
61	15	Левая фара (ближний свет)
62	20	Сиденье с электроприводом (со стороны водителя)
63	25	Электрические стеклоподъемники
64	–	Не используется
65	10	Модуль подушки безопасности
66	7. 5	Переключатель корректора фар, ближний свет фар, ксеноновый модуль
67	10	Модуль иммобилайзера (WFS), комбинация приборов (питание зажигания)
68	7,5	Радио, комбинация приборов
69	20	Противотуманная фара
70	10	Электронные модули (питание зажигания)
71	10	Дневные ходовые огни
72	25	ГЕМ
73	7.5	Освещение номерного знака
74	15	Стоп-сигнал
75	10	Модуль управления коробкой передач, педаль акселератора
76	7,5	Электрический стояночный тормоз (EPB)
77	25	Реле центрального замка
78	15	Стеклоочиститель заднего стекла
79	15	Складное зеркало
80	10	Внутреннее освещение, наружные зеркала заднего вида
81	20	Дверной модуль (правый задний)
82	20	Дверной модуль (левый задний)
83	10	CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE)
84	10	Фонарь заднего хода, модуль прицепа
85	10	Система охлаждения
86	20	Подогрев сиденья
Реле
К1	Обогреватель заднего стекла
К4	Топливный насос
К5	Дневные ходовые огни

Блок предохранителей в салоне (2007-2010)

Ford Focus — схема блока предохранителей — салон

№	А	Защищенные компоненты
100	10	Питание электронных модулей зажигания
101	20	Модуль управления люком с электроприводом, сиденье водителя с электроприводом,
102	10	Блок управления отопителем, рулевая колонка, сажевый фильтр, приемник дистанционного управления
103	10	Питание от батареи управления освещением
104	10	Экономия заряда батареи, внутреннее освещение
105	25	Обогрев заднего стекла
106	20	Бесключевая система
107	10	Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
108	7. 5	Аксессуар для кластера (аудио и навигационный блок)
109	20	Прикуриватель , задняя розетка дополнительного питания
110	10	Питание зажигания дневных ходовых огней к переключателю управления освещением
111	15	Топливный насос (только бензиновый двигатель)
112	15	Питание от батарей аудиомодулей
113	10	Дневные ходовые огни (габаритные огни)
114	10	Питание комбинации приборов, иммобилайзер двигателя
115	7. 5	Источник питания управления освещением
116	20	Противотуманные фары
117	7,5	Подсветка номерного знака
118	20	Дверной модуль, левый задний
119	15	Розетка дополнительного питания в багажном отделении
119	25	Розетка дополнительного питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20	Дверной модуль, правый задний
121	20	Подогрев передних сидений
122	10	Модуль подушки безопасности
123	7. 5	Наружные зеркала с подогревом
124	7,5	Габаритные огни, габаритные огни, задние фонари (левая сторона)
125	7,5	Габаритные огни, габаритные огни, задние фонари (правая сторона)
126	20	Бесключевая система
127	25	Электрические стеклоподъемники
128	–	Не используется
129	20	Стеклоочистители
130	–	Не используется
131	15	Стеклоочиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центрального замка, модуль двери пассажира
134	20	Центральный замок, модуль двери водителя
135	20	Дневные ходовые огни
136	15	Насос омывателя, подогрев форсунок
137	10	Аккумуляторный звуковой оповещатель
138	10	Модуль управления силовым агрегатом, педаль акселератора, АКПП
139	10	Правая фара (дальний свет)
140	10	Левая фара (дальний свет)
141	10	Фонарь заднего хода, электрические зеркала
142	15	Правая фара (ближний свет)
143	15	Левая фара (ближний свет)
Реле
Р1	Топливный насос
Р2	Не используется

Блок предохранителей в моторном отсеке

Ford Focus — схема блока предохранителей — моторный отсек

№	А	Защищенные компоненты
1	60	2004-2007: Вентилятор охлаждения
	40	2007-2010: Вентилятор охлаждения
2	80	Усилитель руля
3	60	Питание блока предохранителей в салоне 1
4	60	Питание блока предохранителей в салоне 2
5	80	Дополнительный обогреватель
6	60	Дизель: Свеча накаливания
7	30	АБС, насос системы стабилизации
8	20	АБС, клапаны контроля устойчивости
9	20	Модуль управления силовым агрегатом
10	30	Вентилятор климат-контроля
11	20	Замок зажигания
12	40	Реле зажигания 15л
13	20	Электромагнит стартера
14	40	Обогрев ветрового стекла, правая сторона
15	30	Реле вентилятора системы охлаждения (Sigma — только без кондиционера)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Электрический стояночный тормоз
18	30	Инвертор мощности
19	10	Модуль АБС
20	15	Звуковой сигнал
21	20	Дизель: Дополнительный обогреватель
22	10	Модуль усилителя рулевого управления
23	30	Омыватель фар
24	15	Дизель: Предварительный подогрев
25	10	Зажигание, реле
26	10	2004-2007: АКПП
	15	2007-2010: АКПП
	10	ST, RS: непрерывное питание PCM
27	10	Муфта кондиционера
28	10	Дизель: контроль свечей накаливания
29	10	Двухзонный климат-контроль
30	3	Модуль управления силовым агрегатом АКПП
31	10	Интеллектуальная зарядка датчика аккумулятора
32	10	2004-2007: 16В+VCT: вентиляция
	10	2007-2010: АКПП
	10	ST, RS: источник питания топливной форсунки
33	10	Бензин: кислородные датчики с подогревом
	10	Дизель: Перепускной клапан промежуточного охладителя
	20	ST, RS: Лямбда-зонд с подогревом
34	10	Бензин: Форсунки, трансформаторы зажигания
	10	2004-2007: Дизель: Топливный насос
35	10	Модуль управления силовым агрегатом, клапаны, соленоиды
36	10	Модуль управления силовым агрегатом
Реле
Р1	Блокировка запуска (автоматическая коробка передач)
Р2	Звуковой сигнал
Р3	Фонарь заднего хода (автоматическая коробка передач)
Р4	–
Р5	Дизель: Предварительный подогрев 16 В + VCT: Вентиляция
Р6	Главный
Р7	Обогрев ветрового стекла
Р8	Зажигание
Р9	Омыватель фар
Р10	Вентилятор отопителя
Р11	Кондиционер
Р12	Вентилятор охлаждения (без кондиционера)
Р13	Стартер
Р14	Power Hold Охлаждающий вентилятор

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Схема блока предохранителей Ford Focus 1999-2007



В данной статье рассмотрим Форд Фокус первого поколения, выпускавшийся с 2000 по 2007 год. Здесь вы найдете схемы блока предохранителей Форд Фокус 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 года выпуска , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение предохранителей Форд Фокус 1999-2007

---

Предохранители прикуривателя (розетки) в Ford Focus — это предохранители №39 (если есть) и №46 (2000-2001) или №47 (с 2002) в блоке предохранителей панели приборов.

---

Пассажирский салон

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза (за крышкой).

Моторный отсек

Распределительная коробка расположена в моторном отсеке.

2000, 2001

Пассажирский салон

Назначение предохранителей в салоне (2000, 2001)

№	Номинальный ток	Описание
30	7,5	АБС
31	15	Радио
32	10	Выключатель света
33	15	Аварийная сигнализация
34	20	Звуковой сигнал
35	7.5	Внутреннее освещение, зеркала с электроприводом
36	7,5	Центральный таймер, электронные модули
37	—	Не используется
38	—	Не используется
39	10	Фонари заднего хода
40	—	Не используется
41	—	Не используется
42	—	Не используется
43	15	Стеклоочиститель задний
44	20	Противотуманные фары
45	—	Не используется
46	15	Прикуриватель
47	7. 5	Габаритные огни (левые)
48	7,5	Габаритные огни (правые)
49	25	Задняя разморозка
50	7,5	Радио, центральный таймер
51	—	Не используется
52	—	Не используется
53	10	Фонари заднего хода
54	15	Стоп-сигналы
55	20	Стеклоочистители передние
56	25	Передние электростеклоподъемники
57	25	Задние электрические стеклоподъемники
58	7.5	Кондиционер, рециркуляция воздуха
59	7,5	Электронные модули, комбинация приборов
60	7,5	Модуль подушки безопасности
61	7,5	Выключатель освещения
62	—	Не используется
63	20	Модуль центрального замка (на задней стороне панели предохранителей)
Реле:
17		Стартер
18		Задний стеклоочиститель прерывистого действия (может быть объединен с реле 19)
19		Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18)
20		Не используется
21		Не используется
22		Не используется
23		Звуковой сигнал
24		Экономия заряда батареи
25		Задняя разморозка

Моторный отсек

Назначение предохранителей в распределительной коробке (2000, 2001)

№	Номинальный ток	Описание
1	40	Основной источник питания электрической системы
2	30	Вентилятор охлаждения двигателя (кондиционер) 2-й предохранитель
3	—	Не используется
4	—	Не используется
5	—	Не используется
6	50	Вентилятор охлаждения двигателя (кондиционер) 1-й предохранитель
7	40	Основной источник питания электрической системы
8	30	Зажигание
9	20	Управление двигателем
10	10	Датчик напряжения аккумуляторной батареи, диагностический разъем
11	30	АБС
12	15	Топливный насос
13	—	Не используется
14	—	Не используется
15	—	Не используется
16	10	Ближний свет (левая сторона)
17	10	Ближний свет (правая сторона)
18	10	Датчики кислорода с подогревом
19	—	Не используется
20	10	Управление двигателем
21	20	АБС
22	20	ДХО (ближний свет)
23	—	Не используется
24	—	Не используется
25	—	Не используется
26	10	Дальний свет (левая сторона)
27	10	Дальний свет (правая сторона)
28	—	Не используется
29	—	Не используется
64	30	Двигатель вентилятора отопителя
65	—	Не используется
Реле
1		Зажигание
2		Не используется
3		Не используется
4		Не используется
5		Дальний свет
6		Ближний свет
7		Топливный насос
8		Управление двигателем
9		Не используется
10		Не используется
11		Кондиционер
12		Дневные мигающие огни
13		Противотуманные фары
14		Реле блокировки стоп-сигналов (только для Advance Trac)
15		Вентилятор охлаждения двигателя, уровень 2 (кондиционер)
16		Вентилятор охлаждения двигателя, уровень 1

2002

Пассажирский салон

Назначение предохранителей в салоне (2002 г. )

№	Номинальный ток	Описание
30	10	Выключатель света
31	15	Радио
32	15	Сигнал поворота, аварийная сигнализация
33	20	Звуковой сигнал, сиденье с электроприводом
34	20	Люк с электроприводом
35	7.5	Внутреннее освещение, зеркала с электроприводом
36	7,5	Электронные модули, комбинация приборов
37	—	Не используется
38	—	Не используется
39	15	Задняя розетка
40	10	Фонари заднего хода (автоматическая коробка передач)
41	7. 5	Радио (аксессуар)
42	15	Стоп-сигналы
43	15	Стеклоочиститель задний
44	20	Противотуманные фары
45	7,5	Рециркуляция воздуха, кондиционер
46	7,5	АБС
47	20	Прикуриватель, передняя розетка
48	10	Разъем линии передачи данных
49	25	Задняя разморозка
50	7.5	Зеркала с подогревом
51	—	Не используется
52	15	Подогрев передних сидений
53	10	Фонари заднего хода (механическая коробка передач)
54	25	Задние электрические стеклоподъемники
55	25	Передние электростеклоподъемники
56	20	Стеклоочистители передние
57	7. 5	Габаритные огни (правые)
58	7,5	Габаритные огни (левые)
59	7,5	Выключатель освещения
60	7,5	Модуль подушки безопасности
61	7,5	Электронные модули, комбинация приборов
62	7,5	Подсветка номерного знака
63	20	Силовые замки (GEM) (на задней стороне панели предохранителей)
Реле
17		Стартер
18		Задний стеклоочиститель прерывистого действия
19		Передний стеклоочиститель прерывистого действия
20		Не используется
21		Не используется
22		Не используется
23		Звуковой сигнал
24		Экономия заряда батареи
25		Обогрев заднего стекла, обогрев зеркал

Моторный отсек



Назначение предохранителей в распределительной коробке (2002 г. )

№	Номинальный ток	Описание
1	40	Основной источник питания электрической системы
2	30	Вентилятор охлаждения двигателя (кондиционер) 2-й предохранитель
3	—	Не используется
4	—	Не используется
5	—	Не используется
6	50	Вентилятор охлаждения двигателя (кондиционер) 1-й предохранитель
7	40	Основной источник питания электрической системы
8	30	Замок зажигания, стартер
9	20	Управление двигателем
10	10	Датчик напряжения батареи, диагностический разъем
11	30	АБС
12	15	Топливный насос
13	—	Не используется
14	—	Не используется
15	10	Соленоид муфты переменного тока
16	10	Ближний свет (левая сторона)
17	10	Ближний свет (правая сторона)
18	10	Датчики кислорода с подогревом
19	10	Ближний свет (ДХО)
20	10	Управление двигателем
21	20	АБС
22	20	Ближний свет (ДХО)
23	—	Не используется
24	30	Активный сабвуфер
25	—	Не используется
26	10	Дальний свет (левая сторона)
27	10	Дальний свет (правая сторона)
28	—	Не используется
29	—	Не используется
64	40	Двигатель вентилятора отопителя
65	—	Не используется
Реле
1		Зажигание
2		Не используется
3		Не используется
4		Диод переменного тока
5		Дальний свет
6		Ближний свет
7		Топливный насос
8		Управление двигателем
9		Не используется
10		Не используется
11		Кондиционер
12		Дневные ходовые огни
13		Противотуманные фары
14		Реле блокировки стоп-сигналов (только для AdvanceTrac®)
15		Вентилятор охлаждения двигателя, уровень 2 (кондиционер)
16		Вентилятор охлаждения двигателя, уровень 1

2003

Пассажирский салон

Назначение предохранителей в салоне (2003 г. )

№	Номинальный ток	Описание
R17	—	Реле стартера
R18	—	Заднее реле прерывистого режима
R19	—	Реле прерывистого режима переднего стеклоочистителя
R20	—	Не используется
R21	—	Не используется
R22	—	Не используется
R23	—	Реле звукового сигнала
R24	—	Реле энергосбережения
R25	—	Реле обогрева заднего стекла
30	10А	Выключатель света
31	15А	Радио
32	15А	Сигнал поворота
33	20A	Звуковой сигнал, сиденья с электроприводом (только SVT)
34	20A	Люк с электроприводом
35	7. 5A	Лампы освещения салона, зеркала с электроприводом
36	7,5 А	Выключатель кондиционера, аварийная сигнализация, комбинация приборов
37	—	Не используется
38	—	Не используется
39	—	Не используется
40	10A	Фонари заднего хода (автоматическая коробка передач)
41	7.5A	Радио и приборная панель (аксессуар)
42	15А	Стоп-сигналы
43	15А	Стеклоочиститель задний
44	20А	Противотуманные фары
45	7,5 А	Рециркуляция воздуха, кондиционер
46	7.5A	Антиблокировочная тормозная система (ABS)
47	20A	Прикуриватель, розетка сзади (только SVT)
48	10A	Разъем линии передачи данных
49	25A	Обогреватель заднего стекла
50	7. 5A	Зеркало с подогревом, Индикатор подсветки с подогревом
51	—	Не используется
52	15А	Подогрев сидений
53	10A	Фонари заднего хода (механическая коробка передач)
54	25А	Задние электрические стеклоподъемники
55	25А	Передние электростеклоподъемники
56	20А	Стеклоочистители передние
57	7.5A	Габаритные и габаритные огни (правые)
58	7,5A	Габаритные и габаритные огни (левые)
59	7,5 А	Выключатель освещения (фары)
60	7,5 А	Модуль подушки безопасности
61	7,5 А	Модули PATS, Комбинация приборов
62	7,5 А	Подсветка номерного знака
63	20A	Силовые замки (GEM)

Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.

Моторный отсек



Назначение предохранителей в распределительной коробке (2003 г.)

№	Номинальный ток	Описание
1	40A	Основной источник питания электрической системы
2	30A	Вентилятор охлаждения двигателя (A/C) 2-й предохранитель
3	30A	Вентилятор охлаждения (2.только двигатель 0 л)
4	30A	Двигатель воздушного насоса
5	30A	Вентилятор охлаждения 2 (только двигатель 2,0 л)
6	50A	Вентилятор охлаждения двигателя (A/C) 1-й предохранитель
7	40A	Основной источник питания электрической системы
8	30 А	Замок зажигания, стартер
9	20А	Управление двигателем
10	10А (2. 0 л)	Датчик напряжения аккумуляторной батареи
10	1A (только двигатель 2,3 л)	Датчик напряжения аккумуляторной батареи
11	30A	Антиблокировочная тормозная система (ABS)
12	15А	Топливный насос
13	—	Не используется
14	—	Не используется
15	10A	Соленоид муфты кондиционера
16	10A	Ближний свет (левая сторона — обычные фары)
16	15A	Ближний свет (левая сторона — газоразрядные фары)
17	10A	Ближний свет (правая сторона — обычные фары)
17	15A	Ближний свет (правая сторона — газоразрядные фары)
18	10А (2.только двигатель 0 л)	Лямбда-зонды с подогревом
18	15A (только двигатель 2,3 л)	Лямбда-зонды с подогревом
19	—	Не используется
20	10А	Модуль двигателя
21	20А	АБС
22	20А	Ближний свет (ДХО)
23	—	Не используется
24	30А	Сабвуфер
25	—	Не используется
26	10A	Дальний свет (левый)
27	10A	Дальний свет (правый)
28	—	Не используется
29	—	Не используется
64	40А	Двигатель вентилятора отопителя
R1	—	Реле зажигания
R2	—	Реле двигателя воздушного насоса
R3	—	Реле вентилятора охлаждения (Вентилятор выбега) (2. только двигатель 3 л)
R4	—	Не используется
R5	—	Реле дальнего света
R6	—	Реле ближнего света
R7	—	Реле топливного насоса
R8	—	Реле управления двигателем
R9	—	Реле вентилятора системы охлаждения (только двигатель 2,0 л)
R10	—	Реле 2 вентилятора системы охлаждения (2.только двигатель 0 л)
R11	—	Реле кондиционера
R12	—	Реле дневных ходовых огней (ДХО)
R13	—	Реле противотуманных фар
R14	—	Лампы HID (только SVT)
R15	—	Реле высокой скорости вентилятора системы охлаждения (только кондиционер) (только двигатель 2,0 л)
R16	—	Реле низкой скорости вентилятора системы охлаждения
D1	—	Диод PCM
D2	—	Диод вентилятора охлаждения
D3	—	Диод муфты кондиционера

2004

Пассажирский салон

Назначение предохранителей в салоне (2004 г. )

№	Номинальный ток	Описание
R17	—	Реле стартера
R18	—	Заднее реле прерывистого режима
R19	—	Реле прерывистого режима переднего стеклоочистителя
R20	—	Не используется
R21	—	Не используется
R22	—	Реле открытия багажника
R23	—	Реле звукового сигнала
R24	—	Реле энергосбережения
R25	—	Реле обогрева заднего стекла
30	10А	Выключатель света
31	15А	Радио
32	15А	Сигнал поворота
33	20A	Звуковой сигнал, сиденья с электроприводом (только SVT)
34	20A	Люк с электроприводом
35	7. 5A	Лампы освещения салона, зеркала с электроприводом
36	7,5 А	Выключатель кондиционера, аварийная сигнализация, комбинация приборов
37	25A	Устройство открывания багажника/багажной двери
38	—	Не используется
39	—	Не используется
40	10A	Фонари заднего хода (автоматическая коробка передач)
41	7.5A	Радио и приборная панель (аксессуар)
42	15А	Стоп-сигналы
43	15А	Стеклоочиститель задний
44	20А	Противотуманные фары
45	7,5 А	Рециркуляция воздуха, кондиционер
46	7.5A	Антиблокировочная тормозная система (ABS)
47	20A	Прикуриватель, розетка сзади (только SVT)
48	10A	Разъем линии передачи данных
49	25A	Обогреватель заднего стекла
50	7. 5A	Зеркало с подогревом, Индикатор подсветки с подогревом
51	—	Не используется
52	15А	Подогрев сидений
53	10A	Фонари заднего хода (механическая коробка передач)
54	25А	Задние электрические стеклоподъемники
55	25А	Передние электростеклоподъемники
56	20А	Стеклоочистители передние
57	7.5A	Габаритные и габаритные огни (правые)
58	7,5A	Габаритные и габаритные огни (левые)
59	7,5 А	Выключатель освещения (фары)
60	7,5 А	Модуль подушки безопасности
61	7,5 А	Модули PATS, Комбинация приборов
62	7,5 А	Подсветка номерного знака
63	20A	Силовые замки (GEM)

Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.

Моторный отсек



Назначение предохранителей в распределительной коробке (2004 г.)

№	Номинальный ток	Описание
1	40A	Основной источник питания электрической системы
2	30A	Вентилятор охлаждения двигателя (A/C) 2-й предохранитель
3	30A	Вентилятор охлаждения (2.только двигатель 0 л)
4	30A	Двигатель воздушного насоса
5	30A	Вентилятор охлаждения 2 (только двигатель 2,0 л)
6	50A	Вентилятор охлаждения двигателя (A/C) 1-й предохранитель
7	40A	Основной источник питания электрической системы
8	30 А	Замок зажигания, стартер
9	20А	Управление двигателем
10	10А (2. только двигатель 0L)	Датчик напряжения аккумуляторной батареи
10	1A (только двигатель 2,3 л)	Датчик напряжения аккумуляторной батареи
11	30A	Антиблокировочная тормозная система (ABS)
12	15А	Топливный насос
13	—	Не используется
14	—	Не используется
15	10A	Соленоид муфты кондиционера
16	10A	Ближний свет (левая сторона — обычные фары)
16	15A	Ближний свет (левая сторона — газоразрядные фары)
17	10A	Ближний свет (правая сторона — обычные фары)
17	15A	Ближний свет (правая сторона — газоразрядные фары)
18	10А (2. только двигатель 0 л)	Лямбда-зонды с подогревом
18	15A (только двигатель 2,3 л)	Лямбда-зонды с подогревом
19	—	Не используется
20	10А	Модуль двигателя
21	20А	АБС
22	20А	Ближний свет (ДХО)
23	10A	Вентилятор охлаждения (2.только двигатель 3 л)
24	30А	Сабвуфер
25	—	Не используется
26	—	Не используется
27	15A	Дальний свет (правый и левый)
28	—	Не используется
29	—	Не используется
64	40А	Двигатель вентилятора отопителя
R1	—	Реле зажигания
R2	—	Реле двигателя воздушного насоса (2. только двигатель 3 л)
R3	—	Реле вентилятора системы охлаждения (только двигатель 2,3 л)
R4	—	Не используется
R5	—	Реле дальнего света
R6	—	Реле ближнего света
R7	—	Реле топливного насоса
R8	—	Реле управления двигателем
R9	—	Реле вентилятора системы охлаждения (2.только двигатель 0 л)
R10	—	Реле вентилятора системы охлаждения 2 (только двигатель 2,0 л)
R11	—	МР реле кондиционера
R12	—	Реле дневных ходовых огней (ДХО)
R13	—	Реле противотуманных фар
R14	—	Лампы HID (только SVT)
R15	—	Реле высокой скорости вентилятора охлаждения (только кондиционер) (2. только двигатель 0 л)
R16	—	Реле низкой скорости вентилятора системы охлаждения
D1	—	Диод PCM
D2	—	Диод вентилятора охлаждения
D3	—	Диод муфты кондиционера

2005

Пассажирский салон

Назначение предохранителей в салоне (2005 г.)

№	Номинальный ток	Описание
R17	—	Реле стартера
R18	—	Реле прерывистого режима работы заднего стеклоочистителя
R19	—	Реле прерывистого режима переднего стеклоочистителя
R20	—	Не используется
R21	—	Не используется
R22	—	Реле открытия багажника
R23	—	Реле звукового сигнала
R24	—	Реле энергосбережения
R25	—	Реле обогрева заднего стекла/обогрева зеркал
30	10А	Габаритные огни
31	20А	Радио
32	15A	Сигнал поворота (GEM)
33	20А	Звуковой сигнал
34	20A	Отдельное реле крышки багажника (только седан), люк с электроприводом
35	7. 5A	Лампы освещения салона, зеркала с электроприводом
36	7,5 А	Выключатель кондиционера, комбинация приборов
37	25A	Устройство открывания багажника/багажной двери
38	—	Не используется
39	—	Не используется
40	10A	Фонари заднего хода (только для автоматической коробки передач)
41	7.5A	Радио и приборная панель (аксессуар)
42	15А	Стоп-сигналы
43	15A	Задний стеклоочиститель, люк (зажигание)
44	20А	Противотуманные фары
45	7,5 А	Рециркуляция воздуха, кондиционер
46	7.5A	Антиблокировочная тормозная система (ABS)
47	20A	Прикуриватель/розетка
48	10A	Разъем линии передачи данных
49	25A	Обогреватель заднего стекла
50	7. 5A	Зеркало с подогревом, Индикатор подсветки с подогревом
51	7,5 А	Система обнаружения переднего пассажира
52	15А	Подогрев сидений
53	10A	Фонари заднего хода (только для механической коробки передач), регулятор скорости
54	25А	Задние электрические стеклоподъемники
55	25А	Передние электростеклоподъемники
56	20А	Стеклоочистители передние
57	7.5A	Габаритные и габаритные огни (правая сторона)
58	7,5A	Габаритные и габаритные огни (левая сторона), подсветка номерного знака
59	7,5 А	Выключатель освещения (фары)
60	7,5 А	Модуль подушки безопасности
61	7,5 А	Модули PATS, Комбинация приборов
62	7. 5A	Радио (Старт)
63	20A	Силовые замки (GEM)

Предохранитель 63 расположен на задней стороне панели.Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в распределительной коробке (2005 г.)

№	Номинальный ток	Описание
1	40A	Основной источник питания (к панели предохранителей в салоне)
2	30A	Вентилятор охлаждения двигателя (вторичный предохранитель)
3	40A	Двигатель вентилятора отопителя
4	30А	Мотор воздушного насоса (только двигатель ПЗЭВ)
5	—	Не используется
6	50A	Вентилятор охлаждения двигателя (главный предохранитель)
7	40A	Основной источник питания (к панели предохранителей в салоне)
8	30A	Замок зажигания, соленоид стартера
9	20А	Управление двигателем
10	1A	Датчик напряжения батареи
11	30A	Антиблокировочная система тормозов (ABS) (насосы)
12	15А	Топливный насос
13	—	Не используется
14	—	Не используется
15	10A	Соленоид муфты кондиционера
16	10A	Ближний свет (левая сторона)
17	10A	Ближний свет (правая сторона)
18	15A	Датчики кислорода в выхлопных газах с подогревом (HE GO)
19	—	Не используется
20	10А	Модуль двигателя (КАП)
21	20А	АБС (клапаны)
22	20A	Дневные ходовые огни (ДХО)
23	—	Не используется
24	30А	Сабвуфер
25	—	Не используется
26	10A	Левый дальний свет
27	10A	Правый дальний свет
28	—	Не используется
29	—	Не используется
R1	—	Реле зажигания
R2	—	Реле двигателя воздушного насоса (только двигатель ПЗЭВ)
R3	—	Вентилятор охлаждения (высокоскоростной)
R4	—	Вентилятор охлаждения (среднескоростной)
R5	—	Реле дальнего света
R6	—	Реле ближнего света
R7	—	Реле топливного насоса
R8	—	Реле управления двигателем
R9	—	Реле вентилятора системы охлаждения
R10	—	Реле вентилятора системы охлаждения
R11	—	Реле электромагнита муфты кондиционера
R12	—	Реле ДХО
R13	—	Реле противотуманных фар
R14	—	Не используется
R15	—	Не используется
R16	—	Не используется
D1	—	Диод PCM
D2	—	Диод вентилятора охлаждения
D3	—	Диод муфты кондиционера
D4	—	Диод вентилятора охлаждения

2006

Пассажирский салон

Назначение предохранителей в салоне (2006 г. )

№	Номинальный ток	Описание
R17	—	Реле стартера
R18	—	Реле прерывистого режима работы заднего стеклоочистителя
R19	—	Реле прерывистого режима переднего стеклоочистителя
R20	—	Не используется
R21	—	Не используется
R22	—	Не используется
R23	—	Реле звукового сигнала
R24	—	Реле энергосбережения
R25	—	Реле обогрева заднего стекла/обогрева зеркал
30	10А	Габаритные огни
31	20А	Радио
32	15A	Сигнал поворота (GEM)
33	20А	Звуковой сигнал
34	20A	Люк с электроприводом
35	7. 5A	Лампы освещения салона, зеркала с электроприводом
36	7,5 А	Выключатель кондиционера, комбинация приборов
37	—	Не используется
38	—	Не используется
39	—	Не используется
40	10A	Фонари заднего хода (только для автоматической коробки передач)
41	7.5A	Радио и приборная панель (аксессуар)
42	10A	Стоп-сигналы, блокировка переключения передач
43	15A	Задний стеклоочиститель, люк (зажигание)
44	—	Не используется
45	7.5A	Рециркуляция воздуха, Кондиционер
46	—	Не используется
47	20A	Прикуриватель/розетка
48	10A	Разъем линии передачи данных
49	25A	Обогреватель заднего стекла
50	7,5A	Зеркало с подогревом, подсветка индикатора с подогревом
51	7. 5A	Система обнаружения переднего пассажира
52	15А	Подогрев сидений
53	10A	Фонари заднего хода (только для механической коробки передач), регулятор скорости
54	25А	Задние электрические стеклоподъемники
55	25А	Передние электростеклоподъемники
56	20А	Стеклоочистители передние
57	—	Не используется
58	—	Не используется
59	7.5A	Выключатель света (фары)
60	7,5 А	Модуль подушки безопасности
61	7,5 А	Модули PATS, Комбинация приборов
62	7.5A	Радио (Старт)
63	20A	Силовые замки (GEM)

Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.

Моторный отсек



Назначение предохранителей в распределительной коробке (2006 г.)

№	Номинальный ток	Описание
1	40A	Основной источник питания (к панели предохранителей в салоне)
2	—	Не используется
3	—	Не используется
4	30А	Мотор воздушного насоса (только двигатель ПЗЭВ)
5	—	Не используется
6	50A	Вентилятор охлаждения двигателя (главный предохранитель)
7	40A	Основной источник питания (к панели предохранителей в салоне)
8	30A	Замок зажигания, соленоид стартера
9	20А	Управление двигателем
10	1A	Датчик напряжения батареи
11	30А	Сабвуфер
12	15A	Двигатель топливного насоса
13	—	Не используется
14	—	Не используется
15	20А	АБС (клапаны)
16	10A	Ближний свет (левая сторона)
17	10A	Ближний свет (правая сторона)
18	15A	Датчики кислорода в выхлопных газах с подогревом (HE GO)
19	40A	Двигатель вентилятора отопителя
20	10А	Модуль двигателя (КАП)
21	10А	Кондиционер
22	20A	Дневные ходовые огни (ДХО)
23	—	Не используется
24	30A	Антиблокировочная система тормозов (ABS) (насосы)
25	—	Не используется
26	15А	Противотуманные фары
27	15A	Дальний свет
28	—	Не используется
29	10A	Модуль ABS, контроль скорости
R1	—	Реле зажигания
R2	—	Реле двигателя воздушного насоса (только двигатель ПЗЭВ)
R3	—	Вентилятор охлаждения (высокоскоростной)
R4	—	Вентилятор охлаждения (тихоходный)
R5	—	Реле дальнего света, Противотуманные фары
R6	—	Реле ближнего света
R7	—	Реле топливного насоса
R8	—	Реле управления двигателем
R9	—	Реле вентилятора системы охлаждения
R10	—	Реле вентилятора системы охлаждения
R11	—	Реле электромагнита муфты кондиционера
R12	—	Реле ДХО
R13	—	Не используется
R14	—	Не используется
R15	—	Не используется
R16	—	Не используется
D1	—	Диод PCM
D2	—	Не используется
D3	—	Диод муфты кондиционера
D4	—	Не используется

2007

Пассажирский салон

Назначение предохранителей в салоне (2007 г. )

№	Номинальный ток	Описание
R17	—	Реле стартера
R18	—	Не используется
R19	—	Не используется
R20	—	Не используется
R21	—	Дневные ходовые огни
R22	—	Не используется
R23	—	Не используется
R24	—	Не используется
R25	—	Реле обогрева заднего стекла/обогрева зеркал
30	10А	Габаритные огни
31	20А	Радио
32	15A	Сигнал поворота (GEM)
33	20А	Люк
34	20А	Звуковой сигнал
35	7. 5A	Выключатель кондиционера, комбинация приборов
36	7,5 А	Лампы освещения салона, зеркала с электроприводом
37	—	Не используется
38	—	Не используется
39	2A	Катушка реле PCM
40	25A	Обогреватель заднего стекла
41	—	Не используется
42	10A	Стоп-сигналы, блокировка переключения передач
43	15A	Задний стеклоочиститель, люк (зажигание)
44	15A	Дневные ходовые огни (ДХО)
45	7.5A	Рециркуляция воздуха, Кондиционер
46	—	Не используется
47	20A	Прикуриватель/розетка
48	10A	Разъем линии передачи данных
49	7,5A	Зеркало с подогревом, Индикатор подсветки с подогревом
50	10A	Фонари заднего хода (только для автоматической коробки передач)
51	7. 5A	Система обнаружения переднего пассажира
52	15А	Подогрев сидений
53	10A	Фонари заднего хода (только для механической коробки передач), регулятор скорости
54	25А	Задние электрические стеклоподъемники
55	25А	Передние электростеклоподъемники
56	20А	Стеклоочистители передние
57	7.5A	Радио и приборная панель (аксессуар)
58	—	Не используется
59	7,5 А	Выключатель освещения (фары)
60	7,5 А	Модуль подушки безопасности
61	7,5 А	Модули PATS, Комбинация приборов
62	7.5A	Радио (Старт)
63	20A	Силовые замки (GEM)

Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в распределительной коробке (2007 г.)

№	Номинальный ток	Описание
1	40A	Основной источник питания (к панели предохранителей в салоне)
2	—	Не используется
3	—	Не используется
4	30А	Мотор воздушного насоса (только двигатель ПЗЭВ)
5	30A	Антиблокировочная система тормозов (ABS) (насосы)
6	50A	Вентилятор охлаждения двигателя (главный предохранитель)
7	40A	Основной источник питания (к панели предохранителей в салоне)
8	30A	Замок зажигания, соленоид стартера
9	20А	Управление двигателем
10	1A	Датчик напряжения батареи
11	30А	Сабвуфер
12	15A	Двигатель топливного насоса
13	20A	Антиблокировочная тормозная система (ABS) (клапаны)
14	—	Не используется
15	—	Не используется
16	10A	Ближний свет (левая сторона)
17	10A	Ближний свет (правая сторона)
18	15A	Датчики кислорода в выхлопных газах с подогревом (HE GO)
19	40A	Двигатель вентилятора отопителя
20	10А	Модуль двигателя (КАП)
21	10А	Кондиционер
22	20А	Ближний свет
23	15A	Дальний свет, Противотуманные фары
24	—	Не используется
25	—	Не используется
26	—	Не используется
27	—	Не используется
28	—	Не используется
29	10A	Модуль ABS, контроль скорости
R1	—	Реле зажигания
R2	—	Реле дальнего света, реле противотуманных фар
R3	—	Вентилятор охлаждения (высокоскоростной)
R4	—	Вентилятор охлаждения (тихоходный)
R5	—	Реле кондиционера
R6	—	Реле ближнего света
R7	—	Реле топливного насоса
R8	—	Реле управления двигателем
R9	—	Реле вентилятора системы охлаждения
R10	—	Реле вентилятора системы охлаждения
R11	—	Не используется
R12	—	Не используется
R13	—	Не используется
R14	—	Не используется
R15	—	Реле двигателя воздушного насоса
R16	—	Не используется
D1	—	Не используется
D2	—	Не используется
D3	—	Диод муфты кондиционера
D4	—	Не используется

Схема предохранителей Ford Focus 2007 года — Ricks Free Auto Repair Advice Ricks Free Auto Repair Advice

Схема предохранителей Ford Focus 2007 года

Схема предохранителей Ford Focus 2007 года

На этой схеме предохранителей Ford Focus 2007 года показаны два блока предохранителей; распределительная коробка аккумуляторной батареи, расположенная под капотом, и центральная распределительная коробка/панель предохранителей в салоне, расположенная под левой стороной приборной панели

На этом сайте можно найти гораздо больше информации для вашего автомобиля.

Чтобы найти схемы предохранителей, нажмите здесь
Чтобы найти расположение реле, нажмите здесь
Чтобы найти расположение датчиков, нажмите здесь
Чтобы найти расположение модулей, нажмите здесь
Чтобы найти порядок срабатывания, нажмите здесь

Чтобы найти наиболее распространенные коды неисправностей и способы их устранения для вашего автомобиля, нажмите здесь. распределительную коробку аккумуляторной батареи в течение модельного года.Таким образом, существует ДВЕ схемы расположения предохранителей в зависимости от того, когда был произведен ваш автомобиль. Ищите маркировку () для обозначения раннего и позднего производства

Схема предохранителей Ford Focus 2007 года Распределительная коробка аккумуляторной батареи

F1.1 40 Центральная распределительная коробка (CJB), сервопривод управления скоростью, модуль управления ABS

F1.2 — не используется

F1. 3 – не используется

F1.4 30 Электродвигатель воздушного насоса

F1.5 30 Блок управления ABS

F1.6 50 Реле управления высокоскоростным вентилятором, реле вентилятора охлаждения двигателя

F1.7 40 Центральная распределительная коробка (CJB)

F1.8 30 Система запуска, замок зажигания

F1.9 20 Электронное управление двигателем, кислородные датчики с подогревом (HO2S), зажигание двигателя, топливные форсунки, цифровой датчик дальности передачи (DTR), Блок рычага переключения передач к переключателю отмены повышающей передачи, охлаждение двигателя, реле топливного насоса

F1.10 1 Генератор

F1.11 30 Усилитель сабвуфера

F1.12 15 Инерционный переключатель отключения подачи топлива (IFS), модуль управления топливным насосом

Ф1.13 20 Блок управления ABS

F1.14 – не используется

F1.15 не используется

F1.16 10 Ближний свет, левый

F1.17 10 Ближний свет, правый

F1.18 15 Датчики кислорода с подогревом ( HO2S)

F1. 19 40 Двигатель вентилятора отопителя

F1.20 10 Модуль управления силовым агрегатом (PCM)

F1.21 10 Реле муфты кондиционера

F1.22 20 Ближний свет, реле ближнего света

F1. 23 15 Реле дальнего света и противотуманные фары

F1.24 не используется

F1.25 – не используется

F1.26 не используется

F1.27 не используется

F1.28 1 (1) Модуль управления ABS

F1.29 10 Сервопривод управления скоростью, модуль управления ABS (2)

(1) Поздний выпуск

(2) Раннее производство

2007 FORD Focus Fuse схема предохранительная диаграмма для центральной распределительной коробки

2007 2007 40005







F2.30 10 Выключатель основного освещения

F2.31 20 Радиоприемник

F2.32 15 Общий электронный модуль (GEM)

F2.33 20 Панель открывания крыши

F2. 35 7.5 Комбинация приборов, блок управления отопителем, реле энергосбережения

F2.36 7.5 Экономия заряда аккумулятора

F2.37 – не используется

F2.38 – не используется

F2.39 2 Реле блокировки питания, реле зажигания

F2.40 25 Решетка обогрева заднего стекла

04 F2.39 – не используется

F2.42 10 Стоп-сигналы, регулятор скорости

F2.43 15 Стеклоочиститель/омыватель, задний, панель открывания крыши

F2.44 15 дневные ходовые огни

F2.45 7.5 Модуль управления отопителем

F2.46 – не используется

F2.47 20 Прикуриватель, передний

F2 .48 10 Разъем канала передачи данных (DLC)

F2.49 7.5 Обогрев зеркал

F2.50 10 Фонари заднего хода

F2.51 7.5 Индикатор деактивации подушки безопасности пассажира (PAD), модуль датчика веса сиденья

F2.52 15 Подогрев сидений

F2.53 10 регулятор скорости, переключатель парковочного/нейтрального положения (PNP)

F2. 54 25 Главный переключатель стеклоподъемников

F2.55 25 Электрические стеклоподъемники

F2.56 20 Стеклоочиститель и омыватель

F2.57 7.5 Радио, комбинация приборов

F2.58 – не используется

F2.59 7.5 Фары, многофункциональные переключатель

F2.60 7.5 Модуль управления системами безопасности

F2.61 7.5 Пассивный противоугонный модуль приемопередатчика, комбинация приборов

F2.62 7.5 Аудиоблок

F2.63 20 Общий электронный модуль (GEM)

4 F2.63 20 Звуковой сигнал

Опубликовано 28 апреля 2018 г. Автор Rick Muscoplat

---

Блок предохранителей: 2012–2013 Ford Focus Блок предохранителей Схема

6

9

Предупреждение : Всегда заменяйте предохранитель на предохранитель с указанным номиналом силы тока. Использование предохранителя с более высоким номиналом силы тока может привести к серьезному повреждению провода. и мог начать пожар.
Если электрические компоненты автомобиля не работают, возможно, перегорел предохранитель. взорван. Перегоревшие предохранители определяются по обрыву провода внутри предохранителя. Перед заменой любых электрических компонентов проверьте соответствующие предохранители.



Стандартный номинал тока и цвет предохранителя



Разрелый предохранитель

ЦВЕТ
Плавкая вставка картридж	Картридж макси предохранители	Макси предохранители	Стандарт предохранители	Мини предохранители	Предохранитель рейтинг
— —	— —	— —	Серый	Серый	2А
— —	— —	— —	Фиолетовый	Фиолетовый	3А
— —	— —	— —	Розовый	Розовый	4А
— —	— —	— —	Тан	Тан	5А
— —	— —	— —	Коричневый	Коричневый	7.5А
— —	— —	— —	Красный	Красный	10А
— —	— —	— —	Синий	Синий	15А
Синий	Синий	Желтый	Желтый	Желтый	20А
натуральный	натуральный	— —	натуральный	натуральный	25А
Розовый	Розовый	Зеленый	Зеленый	Зеленый	30А
Зеленый	Зеленый	Оранжевый	— —	— —	40А
Красный	Красный	Красный	— —	— —	50А
Желтый	Желтый	Синий	— —	— —	60А
Коричневый	— —	Тан	— —	— —	70А
Черный	Черный	натуральный	— —	— —	80А



Панель предохранителей багажного отделения

Панель предохранителей расположена в багажном отделении за левой боковое колесо хорошо.Снимите крышку панели предохранителей, чтобы получить доступ к предохранители.



Схема панели предохранителей багажного отделения



Предохранитель/ реле….Номер Номинал предохранителя…Защищаемые компоненты



F1 — не используется

F2 ……………. 10A  …. Автомобильный модуль без ключа

F3 ……………..5А  … Ручки дверей автомобиля без ключа

F4 ……………..25A  …. Блок управления передней левой дверью

F5 …………….25A  …. Блок управления дверью передней правой

F6 …………….25A  …. Блок управления задней левой дверью

F7 …………….25A … Блок управления задней правой дверью

F8 — не используется

F9 …………….25A  …. Электродвигатель сиденья водителя

F10 — F22 —— Не используется

F23…………25A …..Аудиоусилитель

F24 —F28 Не используется

Ф29 …………. 5A ….камера помощи при парковке

F30 …………..5A ……Модуль помощи при парковке

F31 — F33 Не используется

F34 …………..15A …..Подогрев сиденья водителя

F35 …………..15A …..Подогрев пассажирского сиденья

F36 — Не используется

F37 ……………5A …….Люк

F38 — F46 Не используется

R1 ……………Реле питания Заднее реле 15 (2/88)

R2 — Не используется

R3 — Не используется

R4 — Не используется

R5 — Не используется

R6 — Не используется

Панель предохранителей в салоне



Панель предохранителей расположена с правой стороны под перчаточным ящиком.



Панель предохранителей в салоне Схема



Расположение предохранителя/реле ……. Номинальный ток предохранителя…………. Защищаемые цепи

56 … 20А  … Питание топливного насоса, TMAF

57 — Не используется

58 — Не используется

59  … 5A  … Пассивный противоугонный приемопередатчик

60  … 10A  … Освещение салона, Блок переключателей двери водителя, Освещение перчаточного ящика, Блок переключателей потолочной консоли

61 … 20A  … Прикуриватель (прикуриватель), розетка

62  ….5A  …. Модуль датчика дождя, датчик влажности, электрохромное зеркало заднего вида

63 — Не используется

64 — Не используется

65  …. 10A  …. Разблокировка багажника/задней двери

66  … 20A  …. DD FF питание разблокировки, двойной замок

67  … 7,5 A   …. SYNC , многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас

68 — Не используется

69 …. 5А  … Комбинация приборов

70  … 20A  … Питание центрального замка и разблокировки

71  …. 10A  … Головка управления отоплением (ручной кондиционер), автоматическая регулировка температуры Duel lectronic

72  … 7,5 А  …. Модуль рулевого колеса

73 …5А…. Разъем канала передачи данных

74  …. 15A  …. Питание фар ближнего света

75  … 15А …. Питание противотуманных фар

76  … 10A  … Питание фонарей заднего хода

77 … 20A  …. Питание стеклоомывателя

78  … 5А …. Замок зажигания, кнопка пуска

79 15A Радиоприемник, навигационный DVD-плеер, сенсорный экран, выключатель аварийной световой сигнализации, выключатель дверного замка

80 20A Питание люка

81 5A РЧ приемник

82  …. 20А  … Реле омывателя ветрового стекла

83 …..20A  …..Центральный замок

84  … 20A  … DD FF питание разблокировки, двойной замок

85 … 5A  …. Индикатор отключения подушки безопасности пассажира (PADI ), Выключатель обогрева переднего сиденья, Модуль обогрева (ручной кондиционер), Датчик качества воздуха, Радио, Датчик температуры и влажности в салоне

86 … 10A  … Модуль подушки безопасности, OCS, PADI

87 — 89 Не используется

Распределительная коробка



4. Расположение распределительной коробки



В распределительной коробке установлены сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Блок распределения питания — схема панели предохранителей

Предохранитель/реле … Номинал тока предохранителя … Защищенные цепи F1 — F6 — Не используется
F7 40A** Насос ABS/ESP (антиблокировочная тормозная система/насос электронной программы стабилизации)
F8 30A** Клапан ESP (электронная программа стабилизации)
F9 30A** Обогреватель заднего стекла
F10 40A** Двигатель вентилятора отопителя
F11 — не используется
F12 30A**  … Реле управления двигателем (ECR) Реле Предохранитель
F13 30A** Реле стартера
F14 25A** Задний электростеклоподъемник (без DCU)
F15 25A** DPS6 (АКПП)
F16 — не используется
F17 — не используется
F18 20A** Электродвигатель переднего стеклоочистителя
F19 5А*  …  Антиблокировочная система тормозов (ABS) / Электронная программа стабилизации (ABS/ESP) 15 подача
F20 15A* Звуковой сигнал
F21 5A* Выключатель стоп-сигналов
F22 15A* Система контроля аккумуляторной батареи
F23 5A* Катушки реле, модуль выключателя освещения
F24 — не используется
F25 10A* Наружное зеркало с электроприводом (без DCU)
F26 15A* TCM (модуль управления коробкой передач) 30 каналов АКПП
F27 15A* A/C (кондиционер) Муфта
F28 5A* TMAF (массовый расход воздуха) питание топливного реле
F29 — не используется
F30 — Не используется
F31 — Не используется
F32 10A* Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, кислородные датчики с подогревом
F33 10A* Катушки зажигания
F34 10A* Форсунки
F35 5A* Активная заслонка решетки
F36 10A* ECM (блок управления двигателем)
F37 — не используется
F38 15A* ECM/TCM 15 питание
F39 — не используется
F40 5A* EPAS (электронный усилитель рулевого управления) 15 каналов
F41 20A* BCM (модуль управления кузовным оборудованием) 15 подача
F42 15A* Задний стеклоочиститель
F43 — не используется
F44 — не используется
F45 — Не используется
F46 25A* Передние электрические стеклоподъемники (без DCU)
Ф47 7.5A* Зеркало с подогревом (без DCU)
F48 5A* Наружное зеркало с электроприводом (без DCU)

R1 — Не используется
R2 Микрореле звукового сигнала
R3 — Не используется
R4 — Не используется
R5 Микрореле заднего стеклоочистителя
R6 — Не используется
R7 — Не используется
R8 — Не используется б/у
R9 — Не используется
R10 Мини-реле Реле стартера
R11 Микрореле A/C Сцепление
R12 Реле питания Вентилятор охлаждения
R13 Мини-реле Вентилятор отопителя
R14 Мини-реле Реле управления двигателем (ECR)
R15 Реле питания Обогрев заднего стекла
R16 Реле питания Зажигание 15

Символ фар ближнего света.Мой захват двухмесячной 67 пластины. Включение ближнего света на Ford KA 2005 года? Добавлено (1). Отправлено с моего iPad с помощью Tapatalk Какие предупреждающие индикаторы активны на вашей приборной панели? Следующее руководство поможет вам понять, какие символы и индикаторы автомобильных сигнальных ламп можно найти на приборной панели для большинства марок и моделей автомобилей, грузовиков, автобусов и мотоциклов. Неправильный! Это стояночные огни для использования, когда автомобиль стоит на неосвещенной или плохо освещенной дороге. Обочины сельских дорог и загородных дорог были хорошо освещены, а с ближним светом досягаемость была просто отличной, но, конечно, основные фары — это те, которые вы должны использовать во время вождения (конечно, с учетом других водителей) .30 м 60 м 20 м Использование: • В городских районах с освещенными улицами. Как можно было ездить только с этим светом ночью, я не понимаю. Они могут быть активированы автоматически или выбраны водителем, как правило, с помощью циферблата на приборной панели или рычага сзади рулевого колеса. С 2018 по 2020 год в лампе дальнего света используется 9005, а в лампе ближнего света — h21. Авто относится к фарам, которые возвращаются в автоматический режим для следующей поездки. Он также известен как ближний свет и может содержать галогенную, светодиодную или ксеноновую лампу HID.Обе фары не работают на ближний свет, но габариты и дальний свет работают нормально. Дальний свет, ближний свет и мигалка фар работают только от внешних фар. Ближний свет Ближний свет фар. Дальний свет фар (дальний свет, дальний свет, дальний свет) Дальний свет, позволяющий видеть далеко на темной дороге Просто наведите переключатель на символ ближнего света, чтобы включить ближний свет фар. Кроме того, был отдельный символ, обозначающий луч LO / HI. У меня иногда на приборке высвечивается «Ближний свет левой фары».3. Сначала индикатор загорится, а затем погаснет, когда можно будет безопасно запускать двигатель. Доступно только для дизельных двигателей. x), автоматический дальний свет будет работать независимо от того, находитесь ли вы в TACC или на автопилоте — я думаю, что поведение имеет … Левая фара ближнего света: 8: Правая фара дальнего света: 9: Левая фара дальнего света, рулевое управление органы управления на колонке: 10: органы управления на рулевой колонке, ограничитель скорости/круиз-контроль, внутреннее зеркало заднего вида, модуль предупреждения о непристегнутом ремне, парктроник, дополнительный обогрев, электрорегулировка фар, обогреватель заднего стекла: 11 Внешнее освещение можно только включить горит, когда ключ зажигания находится в положении MAR-ON.ИСПРАВЛЕНИЕ 1: вы можете установить реле изоляции. Источник Обозначается заданными символами и формулировкой Фара ближнего света (ближний свет, ближний свет, ближний свет) Освещает дорогу прямо перед вашим автомобилем. Две другие позиции находятся на позициях 1:00 и 2:00. 8 кОм 0. Звучит как хлопотно, но после нескольких раз это быстро войдет в привычку. Первым делом я проверил все предохранители, но все они были в порядке (казалось бы, что все они перегорели одновременно), и посмотрел на лампочки (опять же маловероятно, что все передние и задние перегорели одновременно). Значок луча обычно находится рядом с символом выключенного положения и выглядит как буква «D» с наклонными линиями на плоской стороне знака D.Как быстро вы можете ездить с ближним светом ночью? Вы не можете видеть так далеко вперед или в стороны, а блики от встречных автомобилей могут еще больше ухудшить ваше зрение. Дневные фары. Контрольная лампа лампы на моем 156 загорается время от времени, но это просто хитрая связь с одной из лампочек номерного знака. У меня водительский ближний свет не горит, а остальные фары работают. При включении активного дальнего света символ загорается белым светом на дисплее водителя. Символы освещения транспортных средств.Фары ближнего света, также известные как «фары ближнего света» или «фары ближнего света», предназначены для случаев, когда водители не могут видеть дальше, чем на 100 футов (или дальше, в зависимости от законов штата), обычно из-за темноты или ненастной погоды. Не работает. Контрольная лампа дальнего света фар Ford C-Max — загорается при переключении фар ближнего света. Поворачивайте кольцо 3 до тех пор, пока символ не окажется напротив отметки 2. Символ дальнего света Этот символ горит синим цветом, когда переключатель освещения установлен в положение дальнего света фар.Автомобили с однонитевыми лампами будут иметь две отдельные лампы; один для дальнего света, а другой для ближнего. Когда фары включены, это по умолчанию настройка «ближнего света», и зеленый символ на приборной панели сообщит вам об этом. В темноте разрешается использовать противотуманные фары вместо ближнего света фар только в случае тумана или сильного дождя. Лампы ближнего света направлены вниз к дороге, чтобы не ослеплять других участников дорожного движения. Итак, неисправность фары… Ближний свет фар неисправен.В отличие от дальнего света (см. следующий раздел), ближний свет (или ближний свет фар) дает достаточно света, чтобы показать вам, куда вы едете, без чрезмерного ослепления, которое может ослепить встречных водителей. JustAnswer не предназначен и не предназначен для ответов на СРОЧНЫЕ вопросы, которые следует задавать немедленно по телефону или … batmanglass написал:Припаять новый светодиод достаточно просто, но я не знаю, как это выглядело раньше. При включении дальнего света символ светится синим цветом. 8TFSI Серый Метеор. фары ближнего света включены) Примечание При открытии одной из передних дверей дисплей включается и на несколько секунд показывает время и пройденное расстояние (в км или милях).Быстрое решение: приложение GOFAR автоматически диагностирует проблему и может сэкономить 1000 долларов на дорогостоящем ремонте автомобиля. Потяните рычаг на себя, чтобы временно включить дальний свет, сценарий «Вспышка для проезда». Мой MK2 зажег символ ближнего света на приборной панели и… Когда фары включены, это по умолчанию настройка «ближнего света», и зеленый символ на приборной панели сообщит вам об этом. (i. Левая фара действительно не горит, когда я получаю предупреждение, но иногда это нормально. У меня есть габаритные огни и дальний свет, но нет ближнего света (2 положение на переключателе).Индикатор Click означает, что фары дальнего света вашего автомобиля включены или используется функция мигания дальним светом. Чтобы вернуться в положение ближнего света фар, снова потяните подрулевой переключатель 1 на себя. Понимание световых символов вашего автомобиля. B) Предупреждение об автоматической коробке передач. Ручная операция. Дневные фары включаются при включении зажигания, если переключатель освещения находится в положении или . 9 — это сигнальная лампа, указывающая на наличие проблемы в системе управления уровнем фар вашего автомобиля.Это сохраняется для всех приводов, хотя, конечно, в одном выпуске (только для автомобилей и радаров с iirc 2021. Содержание s 123 6727-1981 Статья 10 / Статья 46 93/29 / EEC R. Символ ближнего света фар Toyota Corolla указывает, что ближний свет включен. При включении зажигания.Может я что-то пропустил, так как возился со всеми кнопками.Каждый день добавляется тысяча новых,качественных фоток.Проверяю мультиметром все факелы фар,получив около 12в со всех сторон.3 . Доля.Включение фар необходимо для того, чтобы видеть вещи в условиях слабого освещения. Ближний свет фар — лампа H7 с 2 клеммами. Дальний свет — h2 с одной клеммой. Обычно фары ближнего света управляются переключателем на приборной панели или функцией поворота на стержне указателя поворота. Поворачивайте кольцо 2 до тех пор, пока символ не окажется напротив отметки 3. Они установлены на одну яркость. Кстати, вы можете настроить отсутствие ДХО при включенном ручном тормозе. Одиночный вертикальный свет включен = включен дальний свет. Значение ближнего света. Оригинальная передняя правая фара Tawfiqia Chery Tiggo 8 605000224aa.Если во время движения загорается один из красных символов, остановите автомобиль, фары дальнего или ближнего света Поверните переключатель в положение ближнего света. При выключенном зажигании. Зимний режим 10. Это загорится на приборной панели, чтобы уведомить вас о том, что ваши 22-мм кнопки с лазерной гравировкой Изготовленные на заказ кнопки с лазерной гравировкой оснащены светодиодом, который можно подключить так, чтобы он был активен при нажатии кнопки или когда включены фары или зажигание. Успенская мать всех е***ей.161 007 384 стоковых фото онлайн. Горящий символ ниже означает: A) Ремень безопасности не пристегнут B) C) D) Предупреждение о подушке безопасности. В моей старой машине было 2 циферблата. Независимо от того, насколько темно. Оба предохранителя находятся в блоке предохранителей справа от аккумуляторной батареи, когда вы открываете капот. Я не могу вспомнить, является ли ближний свет опусканием … Символ дальнего света фар. Руководство по освещению приборной панели Nissan Navara. Поскольку ДХО всегда должны быть включены при движении, этот индикатор немного не имеет значения. Если дождь идет достаточно сильно, чтобы дворники постоянно были включены, я бы включил ближний свет.– Дополнительные габаритные огни, дневные ходовые огни и противотуманные фары. Направление сбоку: – Все огни должны светиться желтым или оранжевым светом. При приближении к поворотам или вершинам холмов следует выключать фары (переключать их с дальнего света на ближний). Символ. Наиболее часто используемые типы автомобильных фар, ближний свет направлен под углом к ​​земле и освещают дорогу перед вами. Несмотря на то, что такие фонари могут сказать, когда темно, включив ближний свет фар, так что… Что означает сигнальная лампа на приборной панели? 2 — сигнальная лампа, указывающая на то, что задние противотуманные фары включены.Если активный дальний свет отключается при включенном дальнем свете, освещение немедленно переключается на ближний свет. Что означает ближний свет фар? Информация и переводы ближнего света фар в наиболее полном ресурсе определений словаря в Интернете. 3 5. aragorn «Воткните в него V8!» Штатный сотрудник. Не путайте эти огни со световыми индикаторами транспортных средств. Противотуманная фара (спереди) Сигнальная лампа усилителя руля Противотуманная фара (сзади) Низкий уровень омывающей жидкости Предупреждение о тормозных колодках Круиз-контроль включен Указатели поворота Датчик дождя и света Зимний режим… В том же году подмодель без фар прожекторного типа; фара дальнего света — 9005, а фара ближнего света — h21.1 — 7 из 7 сообщений. Их также называют ближним светом или просто ближним светом. 2) Ближний свет дальнего света и задние фонари включаются, когда я поворачиваю управление в положение «авто» и внешнее освещение уменьшается, т.е. сумерках или въезжая на подземную парковку. 3) В хорошо освещенном туннеле невозможно сказать, горят ли дальний свет и, следовательно, задние фонари, и нет индикации на приборной панели. 19 Dec 2019 Ближний свет — это «нормальный» свет, излучаемый фарами вашего автомобиля, который используется при вождении ночью или в темных или темных условиях, таких как крытая парковка.Чтобы помочь вам понять, что означает каждый из индикаторов приборной панели Nissan Navara, мы нашли изображение, иллюстрирующее некоторые из наиболее распространенных символов и их значения. Поиск в DACIA SANDERO STEPWAY 2016 2. Жгут проводов выглядит нормально, но я не знаю, какой контакт должен управлять определением ближнего света фар в Определениях. Ближний свет представляет собой асимметричную настройку ближнего света низкой интенсивности на фарах автомобиля. Принцип действия: В основании внутреннего зеркала заднего вида установлена ​​CMOS-камера, благодаря чему фары дальнего света могут автоматически включаться и выключаться в дополнение к фарам ближнего света (см. главу 2).Хотя в большинстве новых автомобилей есть автоматические фары, которые не требуют участия водителя, для ручных переключатель для их включения расположен на приборной панели автомобиля или на поворотном рычаге указателя поворота. Показывает, что ваши шины находятся на низком уровне. Ближний свет может иметь два типа распределения света. Символ индикатора отсутствия лампы: Проблема связана с ближним светом. Я проверил Просто наведите переключатель на символ ближнего света, чтобы включить фары ближнего света. – Обязательными являются как минимум ближний свет, дальний свет, стояночный свет, светоотражатель и свет заднего хода.1. У среднего автомобиля около 25 значков на приборной панели, в то время как у многофункциональных автомобилей, таких как Mercedes-Benz E-Class, их может быть более 40. Знак автомобильного луча. Единственный мой символ, который загорается, — это значок бокового света справа от «выключено». Во многих автомобилях в фарах используются однонитевые лампы. Они не могут переключаться между ближним и дальним светом. В Audi A4 блок предохранителей расположен с левой стороны приборной панели за пластиковой крышкой (для автомобилей с левосторонним рулевым управлением). используйте фары ближнего или ближнего света, если они есть, ночью в населенных пунктах и ​​в пасмурную дневную погоду, чтобы вас было видно.Автоматический режим (в зависимости от автомобиля) Поворачивайте кольцо 2 до тех пор, пока символ AUTO не окажется напротив отметки 3: при работающем двигателе фары ближнего света автоматически включаются или выключаются в зависимости от яркости внешнего освещения, … При включении активного дальнего света , символ горит белым светом на дисплее водителя. Один дополнительный источник света или один или несколько светодиодных модулей, расположенных внутри фар ближнего света или в фонаре (за исключением фары дальнего света), сгруппированных или совмещенных с соответствующими фарами ближнего света, могут активироваться для создания поворотное освещение, при условии, что горизонтальный радиус кривизны траектории значка ближнего света обычно находится рядом с символом выключенного положения и выглядит как буква «D», которая имеет наклонные линии на плоской стороне знака D.Адаптивные фары BMW также выключают левый дальний свет, когда транспортное средство обнаруживается на полосе встречного движения. Фары также выключают левый дальний свет, когда транспортное средство обнаруживается на полосе встречного движения. Найдите значок фар ближнего света: стоковые изображения в HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных платежей в коллекции Shutterstock. D) Предупреждение о подушке безопасности. G Руководство онлайн онлайн. При покупке набора этих кнопок мы рекомендуем придерживаться одного и того же номинала усилителя, поэтому все переключатели Добавлено 23 июля 2019 г. Просто наведите переключатель на символ ближнего света, чтобы включить фары ближнего света.Значок противотуманных фар. Его фонари перестали работать. Лампочка просто вытаскивается из Просмотра, распечатайте и скачайте бесплатно: Предохранитель ближнего света — DACIA SANDERO STEPWAY 2016 2. В этом случае также, скорее всего, добавит, ближний ли это свет (ближний) или дальний (дальний) свет. Сигнальная лампа предварительного прогрева дизельного топлива Индикатор предварительного прогрева дизельного топлива, также известный как сигнальная лампа свечи накаливания, загорается при включении зажигания и гаснет… Фары ближнего света расположены в передней части автомобиля и предназначены для улучшения видимости при движении в ночное время. время.Проверено соединение на задней части фары. Ближний свет левой фары моргает, гаснет. 9. Распределение света, ближний свет, главный A. G Руководство пользователя, 174 страницы, размер PDF: 2. Символом чего является свет? Вообще говоря, свет служит символом жизни, счастья, благополучия и, в более широком смысле, совершенного бытия. Хотя не все. Включите габаритные огни 7. держите фары ближним при обгоне до тех пор, пока вы не окажетесь на одном уровне с другим транспортным средством, а затем переключитесь на дальний свет, если … Значок ближнего света обычно находится рядом с символом выключенного положения и выглядит как буква «D» с наклоном линии на плоской стороне знака D.При работе в качестве AFS ближний свет автоматически настраивается в соответствии со скоростью автомобиля и погодными условиями. Знак ближнего света. У меня тоже включен ассистент дальнего света. Либо включены, поэтому ищите похожий символ на выключателе или переключателях. Использование: в сельской местности. Как включить задние фонари на Ford Fiesta? Найдите ручку управления освещением на приборной панели, обычно слева от рулевого колеса. Итак, мой дальний свет работает, ДХО работают, габаритные огни и противотуманные фары работают, но обычные фары ближнего света просто не работают.75 ЧАСЫ И ВНЕШНЯЯ ТЕМПЕРАТУРА (1/2) – мигают минуты – нажмите … Значок ближнего света обычно находится рядом с символом выключенного положения и выглядит как буква «D» с косыми линиями на плоской стороне знака D . Резистор 25 Вт между дальним светом (синий / белый) и нейтралью (черный) сразу за одной фарой. Ярче, чем боковые огни, они, как правило, не так ослепительны, как в режиме дальнего света. Загорается синий символ дальнего света, но, похоже, ничего не показывает, если у вас включены (ближние) фары при слабом освещении, в пасмурные дни и т. д.Налобный фонарь — это лампа, прикрепленная к передней части автомобиля для освещения дороги впереди. Разрешается использовать противотуманные фары вместо ближнего света в светлое время суток, но никогда не совмещать эти два типа. Они расположены под углом выше, чем фары ближнего света, что позволяет вам видеть больше дороги, и иногда их называют дальним светом. Сделано следующее. В зависимости от автомобиля ее можно отключить. Функция также может учитывать уличные фонари. Включите ближний свет фар, чтобы не ослеплять других участников дорожного движения при движении ночью.У машины нормальные подфарники и противотуманки под бампером, которые тоже работают нормально. Поднятый / символ, который вы видите, если для автомобиля с левым рулем отбрасывает больше света на бордюр, чтобы водитель мог видеть больше бордюра, который, если он едет в стране с правым рулем, будет ослеплять встречных водителей в правой полосе. Затем вытяните до — 1-й упор: передние противотуманные фары — 2-й упор: передние противотуманные фары и задний противотуманный фонарь 7 Выключатель света 1Правые указатели поворота (При выключенном зажигании: вообще ничего не появляется, независимо от габаритных огней или ближнего света.Или это только я не нашел эту функцию Функция дневных ходовых огней активирована по умолчанию. Поверните ручку в нужное положение: Выкл. Ближний свет также широко известен как ближний свет по всей Великобритании. Габаритные огни включены. Всякий раз, когда вы выходите на улицу осенью, постарайтесь быстро проверить свет перед отъездом. луч Ближний свет Дальний свет Ближний свет Дальний свет Ближний свет Фары Дальний свет Элемент Источник FMVSSISOJAPANEUECEIMMA Предложение №. Когда фары дальнего света включены, на приборной панели автомобиля загорается синий символ.Я получаю ошибку фары ближнего света на консоли, но когда я заменил лампочку, она все еще не работает. Что такое фары ближнего света Powerbulbs UK. Ближний свет необходим при вождении в ночное время, но также было доказано, что он улучшает видимость и безопасность при использовании. что тебя можно увидеть. низкий уровень), но у него был символ черточки, когда фары были включены или загорались в автоматическом режиме. е. Лампы габаритных огней находятся в верхнем углу с коричневым разъемом.0JTDM 170, БМВ 330д Е92. Лампы ближнего света направлены вниз в сторону дороги. Синий символ дальнего света загорается дополнительно при включении дальнего света фар. Водители обычно включают габаритные огни, когда темно или пасмурно, а естественное освещение слабое, но недостаточно темное, чтобы включить ближний… Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Renault Megane II (2003, 2004, 2005) , 2006, 2007, 2008, 2009). Узнайте больше об этом. Затем важно знать: фары ближнего света, габаритные огни и фары дальнего света (полные фары) не могут быть активированы одновременно, любое включение одного типа фар автоматически деактивирует предыдущий.Поворачивайте кольцо 2 до тех пор, пока символ не окажется напротив отметки 3. Он сопровождается символом лампочки с перечеркнутым крестом, который гаснет примерно через 3 минуты езды. Новые автомобили, как правило, также имеют ходовые огни, но они работают автономно и не включают габаритные огни самостоятельно. Следующее руководство поможет вам понять, какие символы и индикаторы автомобильных сигнальных ламп можно найти на приборной панели автомобиля для большинства марок и моделей автомобилей, грузовиков, автобусов и мотоциклов. Ближний свет следует использовать при движении по городу, где дорога хорошо освещена уличными фонарями.Символ дальнего света Toyota Corolla указывает на то, что фары дальнего света включены. Фары ближнего света — это фары, которые вы используете большую часть времени при вождении в ночное время. в модном дизайнерском стиле. Начало обсуждения · #9 · 24 апреля 2013 г. Снимите крышку аккумуляторного отсека, чтобы облегчить доступ. предохранитель только с одной стороны? теперь теряю терпение! Правило 115: используйте фары ближнего или ближнего света, если они есть, ночью в населенных пунктах и ​​в пасмурную дневную погоду, чтобы вас было видно. Фары дальнего света — это самый яркий тип фар на обычных транспортных средствах.следуя рисунку, он выходит из переключателя столбца на разъеме 2 и продолжается до исходящей стрелки и h2-2 (H = фары, за которыми следует номер страницы в разделе) и обозначен буквой «A». Фары ближнего света. Автомобиль следует доставить к вашему дилеру или в авторизованный сервисный центр. š Габаритные огни. Индикатор включения сцепления 2. • При следовании или приближении к встречным автомобилям. Световой индикатор означает, что на автомобиле включен ближний свет. Это может означать, что сажевый фильтр для дизельных автомобилей устарел или забит.В основном используется ночью. Метки дальнего света фар ближнего света. G Руководство по онлайн-загрузке в формате PDF. Кнопки диаметром 22 мм имеют класс защиты от воды и пыли IP67/IP65, и каждая кнопка поставляется с разъемом. Новым пользователям предоставляется скидка 60%. 5 Таблица 3 Нет. Полный ответ читайте здесь. — MG 2010 ZR 1. Фара ближнего света. ФАРЫ БЛИЖНЕГО СВЕТА Поверните кольцо с накаткой в ​​положение 2. (ближний свет, ближний свет, ближний свет) Освещает дорогу прямо перед вашим автомобилем.Поверните переключатель света в положение ближнего и обратно. Загорается этот индикатор на панели приборов. Предупреждающие огни приборной панели красный янтарно-зеленый фары дальнего света символ вектор hmi свет мигает на приборной панели предупреждающие огни приборной панели красный янтарно-зеленый предупреждающие огни приборной панели красный янтарно-зеленый. Ближний свет: правильная визуальная цель для ближнего света — это когда верхний край луча срезан на 3 дюйма ниже горизонтали; центр линзы фары или расположение символа h5 на линзе. Он покрывает подфарники спереди и сзади, стоп-сигналы и подсветку номерного знака.Обратите внимание, что контрольная лампа лампы не контролирует фары ближнего или дальнего света, потому что это должно быть очень очевидно, когда одна из них не работает. В автомобилях с ксеноновыми адаптивными фарами противотуманные фары будут включаться на малых скоростях при повороте влево и вправо. … Тем, у кого автоматические фары, все равно нужно о них подумать. Габаритные огни – предназначены для обозначения габаритов автомобиля, размещаются спереди и сзади. «Левая фара ближнего/дальнего света» и левая ксеноновая фара выключена.Это, возможно, самые важные фары в вашем автомобиле. Во время движения или стоянки левая фара ближнего света периодически мигает и гаснет. Отсоедините разъем, затем поверните держатель лампы, чтобы снять его. Да Полный свет — это когда тянешь ручку индикатора назад. Циферблат, который, как ты говоришь, управляет яркостью, не будет управлять фарами. k Ближний свет Фары ближнего света расположены в передней части автомобиля рядом с фарами дальнего и габаритного света и предназначены для улучшения видимости при вождении в ночное время.Недели 2 назад погас ближний свет со стороны пассажира. Проверил новую лампочку, все в порядке. Выключатель для их включения обычно находится рядом с переключателем ближнего света, и они могут использовать другой набор лампочек. Указывает на проблему со стоп-сигналами. Мы вас прикрыли! Индикатор выжимания сцепления. Эти фары обеспечивают передний и боковой свет, сводя к минимуму блики. Ищите основные … когда использовать фары ближнего света символ фар дальнего света когда использовать фары дальнего света когда следует включать фары в калифорнии фары дальнего света типы автомобильных фар фары ближнего света названия автомобильных фар с картинками.У меня на Мокке фары настроены на автоматический режим. boramkiv сказал: Это неисправность ближнего света. (Обратное для ситуаций с левым рулем). См. инструкции к мультимедийной системе с сенсорным экраном. Этот символ горит зеленым цветом, когда переключатель освещения установлен в положение ближнего света фар. Дальний свет работает и хорошо освещает дорогу, но я не могу постоянно ездить с ним 🙂 При включении ближнего света горят и внутренние, и внешние лампы H7 или только внутренние и светодиодная полоса? Внешние H7 только для дальнего света? При этом загораются только обе фары с габаритным светом и части блока задних фонарей.Этот символ используется для информирования вас о дальнем свете, чтобы при необходимости можно было переключиться на ближний свет. Луч, фара, свет, дальний свет, фары дальнего света, спортивный значок фар ближнего света, знак на приборной панели векторной иллюстрации и задние противотуманные фары — все остальные фары около фар (!) на усмотрение производителя. 4 предохранителя для фар) F9 (15А левый ближний свет) F11 (10А левый дальний свет).ФАРЫ ДАЛЬНЕГО СВЕТА Dacia Sandero Панель предохранителей в пассажирском салоне – Карта предохранителей Соответствующие схемы: Dacia 1304 Защита электрических цепей Схема блока предохранителей/блока предохранителей Dacia 1304 Автомобили, оснащенные системой переменного тока Блок предохранителей/блок предохранителей Схема Предохранитель Dacia Super Nova 2001 Схема блока/блока предохранителей Dacia Super Nova 2001 О предохранителях… Seat Alhambra (2005) – схема блока предохранителей Год выпуска: 2005 Значение символов Символ Значение Ближний свет Дальний свет Регулировка дальности света фар Габаритный свет Противотуманный фонарь Задний противотуманный фонарь Фонарь заднего хода Индикаторы Аварийная сигнализация Подсветка панели приборов Вентилятор Кондиционер Обогрев Обогрев лобового стекла Обогрев заднего стекла Обогрев зеркал заднего вида… Посмотреть, распечатать и скачать бесплатно: RENAULT ZOE 2017 1.Индикатор нажатия на педаль тормоза 3. Расположенные в передней части автомобиля, рядом с фарами дальнего света, эти лампы на вашем Porsche называются фарами ближнего света, которые обеспечивают улучшенную видимость благодаря яркому свету, направленному вниз к дороге, чтобы спасти других участников дорожного движения. от ослепления. Во внутренних фарах есть что-то вроде галогенных ламп, но они ни при каких обстоятельствах не светятся. Низкое давление в шинах 6. Откройте капот и скажите, как бы вы проверили, достаточно ли масла в двигателе. Функция.6. Как уже было сказано, когда я переключаюсь с ближнего света на дальний, на спидометре появляется символ Фары ближнего света расположены в передней части автомобиля и предназначены для повышения видимости при движении в ночное время. Автомобиль вообще НЕ имеет символа зеленого света на приборной панели, для бокового / парковочного / DLR или ближнего света. Характеристики фар неуклонно улучшались на протяжении всей автомобильной эпохи, подстегиваемой… Включите ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный разрез) в середине луча, который будет проецироваться на стену.Настройка «ближний свет» или «ближний свет» обычно является следующей настройкой. Подойдет ли вместо него большое реле? Некоторые говорят вам, используются ли фонари или есть ли неисправность или проблема с этой частью системы освещения. Одновременно с ближним светом фар можно активировать только противотуманные фары. Giulietta 2. Эти символы обозначают диаграмму направленности. Индикатор нажатия на педаль тормоза. Ваши фары ближнего света или ближний свет будут очень полезны, если вы часто ездите ночью в темноте.Я думаю, что предохранители имеют символы рядом с ними. 29 сентября 2021 г. В настоящее время отображается только символ дальнего света. Правильно ли я понимаю, что при включении ближнего света должен отображаться символ ближнего света? Полный свет = синий свет, ближний свет = зеленый свет. Фары ближнего света значительно ярче, чем габаритные огни, но не такие яркие, как дальний свет, и это наиболее часто используемые фары в автомобиле. Заблокирован руль 4. Вы узнаете, является ли это критическим предупреждением, требующим немедленного внимания, или у вас есть время посетить местного механика.Включите фары в положение «ближний свет» и убедитесь, что все они работают с обеих сторон, спереди и сзади. Индикатор щелчка означает, что внешнее освещение автомобиля не работает должным образом. 5 октября 2019 г. — Арфан — Оставить комментарий. Габаритные огни отличаются от габаритных огней, которые требуются по закону. Луч, фара, свет, дальний свет, фары дальнего света, спортивный значок фар ближнего света, векторная иллюстрация Знак приборной панели Когда следует использовать противотуманные фары и какой символ на передней правой фаре 146 мм Suzuki Santana Samurai Masterforest Pièces Détachées Et Accessoires 4×4.60 GTR Состав фар Таблица 3 № . Ближний свет — основные фары, предназначенные для освещения дороги непосредственно перед автомобилем, они светят ярко, но только на ограниченное короткое расстояние, примерно 40–50 метров. info — крупнейшая онлайн-база данных руководств по эксплуатации автомобилей. Смотрите больше статей в категории: Часто задаваемые вопросы. Точка, в которой светотеневая граница начинает подниматься влево (Австралия, Новая Зеландия, Великобритания), должна находиться прямо перед лампой. Красная машина была очищена автоматически. A. Только что взял напрокат Hyundai (не помню какой модели.Если вы подождете, пока… Эти символы обычно синего, зеленого или желтого цвета. Мой признак того, что фары включены, заключается в том, что подсветка выключателя аварийной сигнализации становится ярче. пожалуйста, нажмите на значок «Проверено» в профилях некоторых экспертов. Проблема в том, что фары очень тусклые и имеют очень ограниченный радиус действия. Когда во время вождения на приборной панели загорается предупреждающий символ, вероятно, ваша первая реакция — паника. Значение ближнего света фар. Есть ли предохранитель, который мог перегореть при подаче сигнала ближнего света на обе фары, так как это было бы совпадением, если обе фары вышли из строя одновременно, или может быть, что при выходе из строя одного из них возникает скачок напряжения? другой свет заставляет его дуть? — ВСЕ фары работают, кроме ближнего света (габаритные огни, дальний свет и т. д. все работает) — Предохранители проверены, все в порядке.Правило 115: используйте фары ближнего или ближнего света, если они есть, ночью в населенных пунктах и ​​в пасмурную дневную погоду, чтобы вас было видно. В зависимости от вашего автомобиля лампы ближнего света могут быть галогенными, светодиодными или ксеноновыми, направленными вниз к дороге, чтобы предотвратить ослепление других участников дорожного движения. Что такое ближний свет фар? Фары ближнего света — это фары ближнего света, которые используются для ночного вождения. Сохранить, поделиться. Когда я поворачиваюсь на 1 час, чтобы включить боковые огни, символ бокового освещения становится зеленым.Настройки фар регулируются автоматически (даже во время проверки предохранителей фар ближнего света в блоке предохранителей. Проверяются предохранители. Я нахожу странным, что дальний свет работает так, как он использует ту же лампу, что и ближний свет. JustAnswer не предназначен и не предназначен для АВАРИЙНЫХ вопросов. которые следует немедленно направить по телефону или лично квалифицированным специалистам. Вы не будете одиноки, поскольку исследования показали, что множество людей не понимают, что на самом деле означают символы. Проблемы со стоп-сигналами 9.① Углы и холмы. Фронтальное направление: – За исключением противотуманной фары и поворотников, все фары должны светить белым светом. проблема с фарами — нет ближнего света (лампа в порядке) Вчера мой ближний свет со стороны водителя погас, помечая символ лампочки на приборной панели, я заменил лампочку на новую, и ничего не произошло, свет все еще не горит, а старая лампочка горит. даже не взорван. Регулятор угла наклона фар. 15. Быстрый автосервис. (дальний свет, дальний свет, дальний свет) Дальний свет, позволяющий видеть далеко в темной дороге.G Руководство по эксплуатации онлайн. Автоматическое включение дальнего света фар В зависимости от автомобиля эта система автоматически включает и выключает дальний свет фар. Как символ жизни, … При включении ближнего света на приборной панели не загорается сигнальная лампа (нет зеленого символа ближнего света) ? Однажды ночью я случайно оставил свет включенным, но не слышал, чтобы «свет был включен по тревоге»? Заметьте, при выключенном зажигании — фары все равно были выключены, может поэтому? Над моей головой, где сидит консоль освещения / держатель солнцезащитных очков, есть замененные галогенные ближние лучи на светодиоды, и у меня отказал ближний свет, и свет погас.19-миллиметровая заготовка с лазерной гравировкой и штепсельной вилкой в ​​комплекте * Теперь мы продаем сильноточные 19-миллиметровые кнопки на 16 А, обратите внимание, что кнопки с ореолом из нержавеющей стали и сильноточные кнопки с черным ореолом выглядят немного иначе, чем на фотографиях. Нажмите Ближний свет фар на вашем автомобиле является промежуточным этапом между габаритными огнями и дальним светом фар. Если только вы не ослепляете всех на дороге дальним светом просто потому, что одна или обе фары ближнего света неисправны, то пришло время приступить к работе и устранить неполадки в фарах ближнего света.Когда я должен опускать дальний свет? Имея это в виду, в некоторых случаях дальний свет просто не подходит, или вам может потребоваться быстро переключаться между разными огнями на вашем автомобиле. Чем сложнее машина, тем больше возможностей для механических или… фар ближнего света. Предупреждение о системе регулировки угла наклона фар: Указывает на проблему в системе. Чтобы узнать, какие учетные данные были проверены сторонней службой, нажмите значок «Проверено» в профилях некоторых экспертов.HBA — отличный вариант, и он работает очень хорошо. LIGHTS OFF Кольцо с накаткой повернуто в положение O. При работающем двигателе и включенных фарах ближнего света нажмите на рычаг 1. Однако отсутствие этого символа не означает отказ от — Для фар ближнего света — Для мигающего света фар x — Для сигнал поворота — Для габаритных огней — С кнопками для управления системой круиз-контроля (CCS) – – , Габаритные огни, также известные как «стояночные огни», служат альтернативой фарам ближнего света.Противотуманные фары (не для Японии), задние противотуманные фары (не для Японии) 8: Освещение номерного знака (Канада) 9: Фара ближнего света, правая: 10: Фара ближнего света, левая: 2: Аварийная сигнализация: 3: Двухцветные звуковые сигналы : 4: Вентилятор моторного отсека: 5: Фонарь заднего хода, блок управления складным верхом (911), регулировка наружного зеркала заднего вида, блок управления памятью: 6: Индикатор направления Значок ближнего света обычно находится рядом с символом выключенного положения и выглядит как буква «D» с наклонными линиями на плоской стороне знака D. Загородный режим: стандартный луч фар, который работает при скорости автомобиля от 0 до 70 миль в час (от 0 до 110 км/ч), когда городская среда не обнаружена.Кто-нибудь когда-нибудь видел это сообщение? Лампа выключена? 2009 A5 1. 4. Подводя итог, используйте ближний свет при относительно плохой видимости на дороге. Т6 Гуру. Эти символы и индикаторы автомобильных огней связаны с системой освещения вашего автомобиля и обычно имеют зеленый, желтый или синий цвет. На приборной панели есть предупреждающий символ синего дальнего света, когда дальний свет включен. держите фары ближним при обгоне до тех пор, пока не окажетесь на одном уровне с другим транспортным средством, а затем при необходимости включите дальний свет, если только это не ослепит встречных участников дорожного движения.Активный дальний свет не нужно повторно включать каждый раз при запуске автомобиля. Просто наведите переключатель на символ ближнего света, чтобы включить фары ближнего света. Переключатель слева от руля имеет небольшую выемку, которую я поворачиваю один раз, чтобы включить габаритные огни, а затем еще один поворот переводит его в символ как для ближнего, так и для полного света фар (оба рядом друг с другом). Затем отведите автомобиль назад на расстояние около 25 футов. Они редки в Северной Америке, но необходимы в Европе. Когда я включаю фары вручную или в автоматическом режиме, у меня не загораются основные фары, а горят только габаритные огни.№ 7. Спасибо. Сохранять. Когда я переключаю переключатель на дальний свет (на самом деле ближний свет), символ габаритного света продолжает гореть, но символ дальнего света не горит. Увидеть ниже. Фары ближнего света расположены в передней части автомобиля и предназначены для улучшения видимости при движении в ночное время. на странице 1 показаны положения подрулевого переключателя, с помощью ключа мы видим, что нас интересует номер 4, ближний свет. Автострахование значок. Система регулировки уровня фар Предупреждение: Указывает на … Основное различие между фарами ближнего и дальнего света заключается в том, что ближний свет используется для обычного вождения в ночное время, тогда как дальний свет используется для движения в сельской местности или на небольших дорогах, которые практически не освещены. .Включение противотуманных фар, кажется, дает больше света, чем у citroen c3 есть отдельные предохранители для левого дальнего света и левого ближнего света, правого дальнего света и правого ближнего света. Не волнуйтесь…. Вот где пригодился бы предупреждающий символ на приборной панели. если световой луч светит чуть больше, чем ближний свет. Если в канале Lichtfunktion используется 1, лампа будет гореть всякий раз, когда LDS НЕ установлен в положение 0 (i. Сначала снимите вилку проводки, затем отсоедините и отогните зажим провода, чтобы освободить лампу.Любой совет или помощь будет принята с благодарностью! Я должен работать по ночам за рулем, но я не могу без света, лол. У меня T6 с автоматическими светодиодами. Mercedes benz c cl w204 передняя правая фара Автомобильные аксессуары Как довольно новый владелец V40, я не могу найти какой-либо индикатор, показывающий, включены ли фары, будь то автоматический или ручной. Я подозреваю, что машина включает фары. Общие фары и ближний свет. LDS установлен на AUTO (и в ночное время), PL (2 символа встречных огней) и положения ближнего света) x символ встречных огней) положение Это видео я показываю, как включать и выключать фары на Volkswagen Golf.Типы ламп, используемых в фарах ближнего и дальнего света, могут различаться. 27 августа 2014 г. # 11 На моем зеленый символ загорается с габаритными огнями, а не с ближним светом. Почти всегда для переключения фар с ближнего на дальний свет на всех марках и моделях автомобилей используется левосторонний рычаг управления. Термины ближний и дальний свет обычно используются в Северной Америке, тогда как ближний и дальний свет более распространены в Европе. Есть ли настройка между включением только ДХО и поворотом переключателя света в нужное положение: Символ.Передняя противотуманная фара Этот символ загорается зеленым, когда включены передние противотуманные фары. Налобные фонари также часто называют фарами, но в наиболее точном использовании налобный фонарь — это термин для самого устройства, а фара — это термин для луча света, создаваемого и распространяемого устройством. Езда ночью с включенными ДХО недопустима. при следовании или приближении к встречным транспортным средствам. Используйте противотуманные фары, когда видимость снижается менее чем до 100 м из-за тумана или брызг. Если предохранитель фар ближнего света исправен, проверьте лампы фар ближнего света.2:00 делает так, что дальний свет остается включенным только до тех пор, пока вы тянете рычаг назад, и отключает противотуманные фары, насколько я могу судить. 5. Я предположил, что двойная лампочка была ближним и дальним светом, а одна лампочка — противотуманками. Ближний или ближний свет представляет собой проекцию света вбок и/или вниз. RENAULT ZOE 2017 1. Безбликовый дальний свет (обычно от матричных фар) обычно ограничивается средним и роскошным сегментами. Saxo Ближний свет Saxo Дальний свет Saxo Задняя противотуманная фара Saxo Передние противотуманные фары Saxo Электрообдув Saxo Контрольная лампа уровня охлаждающей жидкости, если она загорается, необходимо проверить уровень и при необходимости долить Saxo Давление масла в двигателе, если она загорается во время движения — стоп двигатель и проверьте уровень масла – возможно, вам потребуется долить.10 – Если ближний свет включен, это сигнальная лампа. КНОПКИ УПРАВЛЕНИЯ + Для прокрутки отображаемого меню и соответствующих опций вверх или до с помощью символа на дисплее. Ближний свет имеет фокус ближнего действия и иногда называется «ближним светом». Какой символ является дальним светом? Символ дальнего света представляет собой синий символ с пятью горизонтальными линиями, расположенными вертикально слева от формы, напоминающей фару. Символа ДХО нет. ИСПРАВЛЕНИЕ 2: использовал 2. Я заменил лампочку, но она все еще не работает.Включайте дальний свет фар ночью, когда дорога впереди полностью свободна – нет встречного транспорта Автоматическое включение ближнего света 3 Ближний свет автоматически включается или выключается при работающем двигателе в зависимости от условий внешней освещенности. В какой-то момент там достаточно напряжения, чтобы держать индикатор дальнего света. На какой скорости ближний свет фар уже не эффективен? Фары ближнего света эффективны только на скорости до 20-25 миль в час. Отвечать. Когда мы думаем о «включении фар», мы обычно имеем в виду ближний свет.вслед за ближним светом фар как на улице… Символ загорается при включении фар (ближний свет фар). Если обнаружена городская среда, загородный режим работает на скорости от 30 миль в час (48 км/ч). С другой стороны, вы можете выбрать дальний свет фар, нажав и потянув рычаг указателя поворота. не работает фара на mg zr не работает ближний свет фар. На приборной панели вашего автомобиля есть множество значков, которые загораются либо для того, чтобы сообщить вам, что что-то работает, либо для того, чтобы предупредить вас, когда что-то пошло не так.Включите фары, когда видимость «серьезно ухудшится». Соблюдайте следующие правила вождения в ночное время: Включайте фары (ближний или дальний свет) между фарами ближнего/ближнего света. но у меня не загорался ближний свет и задние фары. Дизель Знак одобрения типа компонента ЕС установлен в [Директиве Совета 76/761/ЕЭС от 27 июля 1976 г. о сближении законов государств-членов, касающихся автомобильных фар, которые функционируют как дальний свет и/ или фары ближнего света, и к источникам света (лампам накаливания и др.) для использования в одобренных ламповых установках автомобилей и их… Ага.Лампы с одной нитью накаливания имеют только два положения: выключено или включено. Найдите символ фар ближнего света: стоковые изображения в HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных платежей в коллекции Shutterstock. № 4. Поиск в RENAULT ZOE 2017 1. Привет, мой родстер TT 2009 года выпуска для Великобритании оснащен адаптивными фарами Xenon Plus, которые очень хороши. При дневном свете фар загораются фары ближнего света или габаритные огни и номерной знак. 1. ДХО в порядке. Откройте капот; определите винты для горизонтального и вертикального управления фарами вашего Ford Flex.á Дальний свет фар. Пока что, если я поверну его на эту вторую отметку, он включит фары дальнего света, но не вижу, как включить ближний свет. Символ фар ближнего света. Вот стандартный символ фар ближнего света: Просто наведите переключатель на символ ближнего света, чтобы включить фары ближнего света. Присоединяйтесь к обсуждению. L r настройка ближнего света фар тест направленности двигателя меняет сигнальные лампы фар на то, какие фары ближнего света правый руль правый или левый.Не предохранитель. Они загораются только при включении дальнего света. автомобиль для продажи значок, изолированные на белом фоне. Инструкции по эксплуатации автомобилейонлайн. Затем вытяните переключатель света в первое положение. Использование: в городских условиях с освещенными улицами. В структуре асимметричной световой составляющей наблюдается «излом», что, однако, не означает, что фара неисправна. Они делают транспортное средство более заметным в плохую погоду для водителей, идущих сзади. Машине 6 месяцев, конденсата внутри корпуса нет. Все лампочки работают в разных цепях, но если включить фары, загораются и ближний, и дальний свет.Информационный индикатор 11. Во время движения используйте ближний или дальний свет фар. На внутренней стороне пластиковой крышки вы найдете схему предохранителей. 07 МБ. — Проверил обе лампочки ближнего света и у водителя, и у пассажира, обе в норме. 2. К фарам ближнего света. Повторите этап 2 в течение примерно 5 секунд. Все остальные фары работали — габариты, противотуманки, указатели поворотов, дальний свет и т.д. Перейти к последним Следовать Я бы в первую очередь проверил предохранители в блоке предохранителей под рулевой колонкой, там должен быть предохранитель на ближний свет.Поскольку светодиодные фонари зависят от полярности, а цепи фар Toyota серий 60 и 80 переключаются в минус, что меняет полярность при ближнем свете фар или переходе на дальний свет (что препятствует работе светодиодов) — вот схема подключения, позволяющая цепи оставаться зависимой от полярности. как требуют светодиоды. Дальний свет фар. В лампе задних фонарей Expedition с 1999 по 2005 год используется лампа 3157R. сетевой словарь. Они также удобны для вождения в пробках. 3 – это сигнальная лампа, которая указывает вправо или влево.Габаритные огни Водители определенного поколения все еще могут называть эти габаритные огни и использовать их для вождения в сумерках. Наружное освещение выключается при выключении зажигания. Ваш Audi Q3 оснащен регулировкой угла наклона фар, чтобы предотвратить ослепление водителей встречного транспорта, когда Audi Q3 сильно загружен. Произведенный в Великобритании компанией Aim Technologies, модуль позволяет подключать фары, левый и правый указатели поворота, ближний свет, дальний свет, предупреждение об опасности, фактически до 14 независимых входов напряжения, которые затем отправляются на дисплей или регистратор через поток CAN II, что позволяет включать символы или индикаторы на дисплее.Если бы машина работала во время противообледенительной обработки, а выключатель света был выключен, когда я собрался и пошел переключать фары на габаритные огни, но не ближний свет. 4 — это сигнальная лампа, указывающая на то, что включен дальний свет. Это одна из немного раздражающих вещей в Mk4, на которую я жаловался в другой ветке — у машины нет «Выкл.» для света, только «Авто», и если она думает, что она немного темная (что в основном означает всегда в утром и вечером, сейчас зима, и весь день, если пасмурно!) будет … 8 — Это сигнальная лампа, указывающая на неисправность системы адаптивного освещения.Ориентировочное освещение можно включить. Парковка, приборная панель и задние фонари. 78 МБ. 2. Символ указывает на зарегистрированный товарный знак. Резистор будет «сжигать» лишнюю мощность, а индикатор дальнего света так и не загорится Фары показали себя более чем достойно, даже очень хорошо. Сегодня я заметил, что когда небеса открылись и у нас был проливной дождь, загорелся символ ближнего света, но не символ помощи дальнему свету. Показывать только этого пользователя. Он выключит синий символ только тогда, когда все вертикальные матричные лучи будут выключены.векторный значок автомобиля для продажи простой и современный плоский символ . Выключение и повторное включение фар устраняет проблему на очень короткий период времени, после чего мерцание снова начинается, и каждые 5 минут левая фара ближнего света снова гаснет. У моей другой машины есть отдельные огни/символы для габаритных огней, ближнего и дальнего света, но, насколько я могу судить, у C3 есть передние фары (которые охватывают как габаритные огни, так и ближние фары) и дальний свет (синий). Есть ли у Ford Fiesta автоматические фары? Есть ли у Ford Fiesta автоматические фары? Указывает, что дальний свет включен.это … На моей приборной панели должен быть символ синего света вместо символа зеленого света, который является ближним светом. Матричное освещение в компактном автомобиле — Opel предлагает его для Corsa. Чтобы активировать: 1. Они расположены рядом с вашими фарами дальнего и габаритного света, а лампы ближнего света могут быть галогенными, светодиодными или ксеноновыми — в зависимости от вашего автомобиля. (Чтобы открыть капот Clio, потяните рычаг, который находится в … Правило 115: используйте фары ближнего света или фары ближнего света, если они есть, ночью в населенных пунктах и ​​в пасмурную дневную погоду, чтобы убедиться, что вы можете быть видимый.Свечи накаливания Ford C-Max или предупредительный световой сигнал на приборной панели загораются при низкой температуре наружного воздуха. Я проверил дальний свет и противотуманки, и они были в порядке. 4 вопрос Привет, сегодня утром произошла странная вещь. Фары выключены или включены дневные фары или дневные ходовые огни. Nissan Navara — настоящий зверь, а это значит, что у него есть свой набор правил. Невозможно… Значок ближнего света обычно находится рядом с символом выключенного положения и выглядит как буква «D» с наклонными линиями на плоской стороне знака D.10 Таблица 1 №. Это также относится к светодиодным фарам, если дальний свет частично затемнен, т.е. Привет всем, у меня фьюжн 53 пластины. Противотуманные фары, ближний свет фар и габаритные огни выключены. Фары ближнего света могут означать, что сигналы или стоп-сигналы активны или неисправны. Когда я поворачиваю на 2 часа, чтобы включить ближний свет, символ остается красным. 5 – Фары ближнего света являются сигнальной лампой, указывающей на то, что одна из сигнальных ламп и стоп-сигналов разомкнута или неисправна. Вы должны соблюдать особую осторожность при движении со скоростью выше указанной, поскольку вы не в состоянии обнаружить пешеходов, велосипедистов и других людей.Распределение ближнего света биксеноновых фар показывает более плавное увеличение (12°) асимметричной составляющей света. Задний свет. Приборная панель и различные органы управления приборной панели загорятся внешним освещением. Однако Opel теперь устанавливает эту современную технологию в новую версию Corsa — … В этом символе линии указывают вправо, указывая на направленную назад балку. Загорается этот индикатор на панели приборов. Увеличение составляет от 12° до 75° для увеличения количества фар.При включенном ближнем свете фар нажмите подрулевой переключатель 1. Активный дальний свет — AHB Активный дальний свет (Активный дальний свет — AHB) — это функция, использующая датчик камеры в верхней части ветрового стекла для обнаружения лучей фар встречного транспорта или задние фонари впереди идущего автомобиля, а затем переключается с дальнего света на ближний. Вчера работал, сегодня сел в машину, включил и ничего. Освещение возвращается к дальнему свету… Чтобы отключить HBA с помощью подрулевого переключателя, сдвиньте индикатор вперед от себя, чтобы на приборной панели появился синий символ дальнего света, затем потяните переключатель назад на себя, чтобы отключить HBA и вернуться к нормальному ближнему свету — символ тире HBA исчезнет .Модератор. Синяя кнопка со значком фары рядом с ней — это автоматический дальний свет. Как и ближний свет, лампа удерживается на месте шарнирным пружинным зажимом. 11 – Отказ аккумулятора, конец аккумулятора, в случае выхода из строя зарядного устройства, например сигнальная лампа. Габаритные огни могут еще загореться на короткое время. Включите зажигание. 1 2. Тем не менее, как можно скорее отремонтируйте фары. Двигатель включен, фары настроены на габариты: габариты включены, ближний свет включен, подсветка приборной панели включена (также символ габаритов на приборной панели) Двигатель включен, ближний свет настроен: все включено, как и должно быть.Держите многофункциональный рычаг управления подальше от себя, чтобы включить [Renault Modus 2006] Реле ближнего света фар расплавилось, из-за чего фары продолжают гореть даже без ключа. Переключатель фар, когда в положении 12 часов все гаснет, символы все красные. Двигатель включен, включен дальний свет: все в норме. Я попытался поменять местами реле с одинаковым на аналогичное, я также проверил все предохранители, относящиеся к ближнему и ближнему свету биксеноновых фар, показывает более плавное увеличение (12 °) в асимметричной компоненте света.… Вот ключевые символы, которые должны быть у вас под рукой. Проблемы с фарами / задними фонарями / сигнальными лампами 8. БОКОВЫЕ ФОНАРИ Поверните кольцо с накаткой в ​​положение 6. Очки следует использовать только вместе с фарами ближнего света Вы увидите этот символ везде, где вы включаете противотуманные фары, а затем он появится снова. вашей приборной панели, когда они включены. Передние противотуманные фары имеют более сильный луч, чем фары ближнего света, и поэтому более эффективны в тумане. Пользователь карты VCDS. Пожалуйста помоги.Горящий символ ниже указывает на: A) Корректор фар B) Ближний свет фар C) Адаптивное освещение D) Задний противотуманный фонарь. Не лампочка. В безбликовом режиме всегда будет отображаться синий символ дальнего света вместе с белым сигналом A/автоматического дальнего света. И ОБА?! Обе лампочки перестали работать? Любые идеи? (Punto EVO GP 2010) Когда фары дальнего света были переключены на ближний свет, загорается этот сигнализатор. Судя по всему, большая двойная галогенная лампа управляет дальним светом и противотуманками, а ближний свет — это единственная лампочка, которая находится отдельно в верхней части блока фары.Общие символы, включая символ дальнего света фар, см. в сигнальных лампах на приборной панели. Только дальний/дальний свет. Один немного подвинул фары вверх или вниз. Опять же, лампа будет входить в корпус фары только одним способом, отмеченным плоской стороной на основании лампы. Дальний свет ist nissan technology, все символы фар вашего автомобиля, наконец, объяснены, колесо новостей — это автомобильные фары, которые становятся ярче. G Manual Online, 220 страниц, размер PDF: 4. Указывает на неисправности в системе фильтров.Фары ближнего света выключены. Ближний свет (ближний свет, ближний свет, встречный свет) Символ ISO для ближнего света [7] Фары ближнего света (также называемые ближним, ближним или встречным светом) обеспечивают распределение света, обеспечивающее адекватное переднее и боковое освещение, не ослепляя других участников дорожного движения. пользователи с чрезмерным бликом. Если у вас все еще работает свет, это может быть модуль, его нужно проверить. Значок ближнего света обычно находится рядом с символом выключенного положения и выглядит как буква «D» с наклонными линиями на плоской стороне знака D.Mach-E LR AWD (в пути) 15 сентября 2021 г. Включен дальний свет 5. Дальний свет используется в качестве дневных ходовых огней (ДХО) — лампы дальнего света работают при более низком напряжении, когда ближний свет включен или нет. (если ваш переключатель света установлен в положение «о» или «два треугольника», ДХО активировано). Знание того, когда использовать эту настройку, имеет первостепенное значение для вашей собственной видимости дороги и безопасности других участников дорожного движения. фары ближнего света символ

ip5 z68 gp2 ci1 8xm rfk slh e98 hgh fz8 yok hif zd2 fwx lcb hpy rnb knw oxp 3kq

Предохранитель замка багажника форд фокус 2.Расположение и схема подключения

В этой заметке написано где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие предохранители используются.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются предохранители с плоским штекером среднего размера, называемые также ножевыми. Рис. 1 Автомобильные предохранители среднего размера

На конце предохранителя вы можете увидеть число, соответствующее максимальному току, который может протекать через предохранитель (номинал предохранителя).

Также номинал предохранителя можно определить по цвету изолятора:

1А — черный
2А — серый
3А — фиолетовый
4А — розовый
5А — оранжево-желтый
7,5А — коричневый

10А — красный
15А — синий
20А — желтый
25А — белый
30А — зеленый
35А — светло-фиолетовый

40А — оранжевый
60А — синий
70А — коричневый
80А — светло-желтый
100А — сиреневый

Если ток превышает номинал предохранителя, металлическая пластина, расположенная внутри предохранителя, сгорит (расплавится).Перегоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это защищает электрические устройства от выхода из строя, а машину от возгорания. Рис. 2 Предохранитель рабочий и перегоревший

В автомобиле Форд Фокус 2 (дорестайл) предохранители расположены в двух блоках, один из которых находится под капотом автомобиля, а другой под приборной панелью со стороны пассажира ( под бардачком, именуемым в народе «бардачком»).

Блок предохранителей, расположенный в моторном отсеке, находится с левой стороны, рядом с аккумуляторной батареей.

Крышку блока предохранителей удобно открывать небольшой плоской отверткой, которую нужно вставить в замок крышки и немного наклонить в сторону радиатора автомобиля. Затем снимите крышку. Рис. 3 Отвертка, вставленная в замок крышки

На внутренней стороне крышки хранятся пинцеты, которые используются для извлечения и замены предохранителей. Нет такого пинцета в блоке предохранителей под бардачком! Рис. 4 Инструмент для снятия предохранителей

Схема предохранителей в блоке, который установлен в моторном отсеке, представлена ​​на фото.Эта схема соответствует автомобилям Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис. 5 Схема предохранителей в моторном отсеке Форд Фокус 2 Рис. 6 Номера предохранителей в моторном отсеке Форд Фокус 2

В салоне автомобиля блок предохранителей подвешивается под бардачком и фиксируется двумя замками типа саморезов винты. Замки необходимо повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно немного приподнять и задвинуть назад, тогда он будет складываться шире и доступ к предохранителям будет удобнее.
Рис. 7 Расположение предохранителей в салоне Ford Focus 2

Номера предохранителей напечатаны на блоке предохранителей. На фото их плохо видно. На схеме они расположены следующим образом:
Рис. 8 Схема блока предохранителей, расположенного в салоне автомобиля Форд Фокус 2

В таблице ниже приведены соответствия номеров предохранителей их номиналам, а также электрические цепи в котором они установлены.

Таблица 1. Номера предохранителей Ford Focus 2 2004-2007 гг. (дорестайл)

№	А	Цепь	№	А	Цепь
37	10	Фары дальнего света, левая сторона	62	20	Электрическая регулировка сиденья водителя
38	10	Фары дальнего света, правая сторона	63	25	Электрические стеклоподъемники
39	20	Прикуриватель, задняя электрическая розетка	64	—	Не используется
40	20	Вентиляционный люк с электроприводом	65	10	Модуль подушки безопасности
41	20	Электрический модуль двери переднего пассажира	66	7,5	Выключатель освещения (питание от замка зажигания)
42	7,5	Электрообогрев зеркал	67	10	Панель приборов (питание от замка зажигания), иммобилайзер двигателя
43	10	Электронные модули (с питанием от батареи)	68	7,5	Дополнительные элементы на панели приборов
44	10	Блок каналов связи информационных	69	20	Противотуманные фары/фары
45	10	Дневные ходовые огни (габаритные огни)	70	10	Электронные модули (питание от замка зажигания)
46	10	Приборная панель (с питанием от батареи), предохранители центрального блока сварки	71	10	Наружное освещение для движения в дневное время
47	15	Насос омывателя, форсунки с подогревом	72	—	Не используется
48	20	Фары ближнего света, дневные ходовые огни	73	7,5	Фонарь государственного освещения номерной знак
49	15	Выключатель освещения (с питанием от батареи)	74	15	Стоп-сигналы
50	20	Стеклоочиститель	75	10	Блок управления силовым агрегатом
51	15	Топливный насос	76	—	Не используется
52	25	Обогрев заднего стекла	77	25	Реле централизованного запирания
53	7,5	Габаритные/габаритные огни, левая сторона кузова	78	15	Стеклоочиститель заднего стекла
54	7,5	Габаритные/габаритные огни, правая сторона кузова	79	15	Электрическая розетка в багажном отделении
55	20	Система централизованного запирания, электрический модуль двери водителя	80	10	Таймер отключения внутреннего освещения для экономии заряда батареи
56	20	Система Кеу Йеги	81	20	Дверной модуль (правый задний)
57	10	Электропривод складывания наружных зеркал или датчик определения степени заряда аккумулятора	82	20	Дверной модуль (левый задний)
58	15	Аудиомодули (с питанием от батареи)	83	10	Аудиомодули («высокий класс»)
59	20	Модуль управления буксируемым прицепом	84	10	Фонари задние путевые, питание эл/оборудования прицепа от замка зажигания
60	15	Фары ближнего света (правая сторона)	85	10	Электрический блок системы охлаждения
61	15	Фары ближнего света (левая сторона)	86	20	Подогрев передних сидений

В автомобиле многие цепи питания оборудования защищены предохранителем (Fuse).Мощные потребители подключаются к бортовой сети автомобиля через реле. При возникновении проблем с электрооборудованием в первую очередь проверяют плату и реле. В статье рассмотрены предохранители Форд Фокус 2: назначение, расположение, дана инструкция по замене монтажного блока и каждого элемента.

[Скрыть]

Расположение, назначение и схема подключения

ПП и реле расположены в специальных блоках, называемых монтажными. На Форд Фокус их два. Один находится в кабине автомобиля.Для удобства его разместили под бардачком, а второй — в моторном отсеке недалеко от аккумулятора (видео Эдуарда Канцурова).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому нужно разобрать их назначение отдельно. В дорестайле Форд Фокус 2 используются плоские предохранители штекерного типа средних размеров, их еще называют ножевыми предохранителями. На торце указан номинал предохранителя — возможный максимальный ток.

Если ток превышает допустимое значение, внутри плавится металлическая пластина.Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет полипропилена определяет номинал.

Расшифровка ПП от F1 до F36:

Номер	Номинал, А	Назначение
1	40	Вентилятор охлаждения блока питания
2	80	Усилитель руля
3	60	Салонный блок ПП и реле
4	60	Салонный блок ПП и реле
5	80	Кондиционер, дополнительный отопитель
6	60	Свечи зажигания дизеля
7	30	Насос ABS в гидроблоке
8	20	Клапаны АБС в гидроблоке
9	20	Блок управления силовым агрегатом
10	30	Электродвигатель вентилятора печи
11	20	Выключатель стартера
12	40	Электрическое реле зажигания
13	20	Обмотка на спусковом крючке
14	40	Обогрев лобового стекла справа
15	30	Реле вентилятора системы охлаждения
16	40	Левое ветровое стекло с подогревом
17	30	Управление складной крышей
18	30	Усилитель мощности
19	10	Управление системой ABS
20	15	Звуковой сигнал
21	20	Резервный нагреватель
22	10	Орган управления усилителем рулевого управления
23	30	Насос омывателя фар
24	15	Дополнительный отопитель для автомобилей с дизельным двигателем
25	10	Реле зажигания
26	10	Автоматическая коробка передач
27	10	Муфта компрессора кондиционера
28	10	Заглушка дизельного двигателя
29	10	Климат-контроль
30	30	Автоматическая коробка передач
31	10	Зарядка аккумулятора
32	10	Автоматическая коробка передач
33	10	Датчики кислорода для бензиновых двигателей
34	10	Модуль зажигания, форсунки
35	10	РСМ, клапаны
36	10	ПМС

Описание назначения реле Форд Фокус 2:

Обозначение	Назначение
R1	Включение запрета пуска (для некоторых моделей)
R2	Звуковой сигнал
R3	Фонари заднего хода (для некоторых моделей)
R5	Система рециркуляции ОГ (для бензиновых двигателей), подогреватель топлива (для дизельных двигателей)
R6	Основной
R7	Обогрев ветрового стекла
R8	Зажигание
R9	Омыватели фар
R10	Вентилятор отопителя
R11	Компрессор кондиционера
R12	Свечи накаливания (дизель), двигатель вентилятора охлаждения
R13	Стартер
R14	Вентилятор и двигатель вентилятора

Расшифровка блока питания в салоне Форд Фокус 2 дорестайлинг:

Номер	Номинал, А	Назначение
37	10	Лампа дальнего света левая
38	10	Лампа дальнего света правая
39	20	Предохранитель прикуривателя
40	20	Электродвигатель люка
41	20	Электроуправление передней двери пассажира
42	7,5	Зеркала заднего вида с подогревом
43	10	Электрические модули
44	10	Блок каналов связи
45	10	ДХО, габаритные огни
46	10	Приборная панель, центральный блок PP
47	15	Насос, форсунки стеклоомывателя
48	20	Ближний свет, наружное освещение для движения в светлое время суток
49	15
50	20	Стеклоочиститель
51	15	Бензонасос
52	25	Заднее стекло с обогревом
53	7,5	Стоп-сигнал, размеры с левой стороны
54	7,5	Стоп-сигнал, размеры справа
55	20	Электроуправление двери водителя, центральный замок
56	20	Плата за систему Keu
57	10	Привод складывания наружных зеркал или датчик контроля заряда аккумулятора
58	15	Управление музыкальной системой
59	20	Блок управления электрооборудованием прицепа
60	15	Лампа ближнего света левая
61	15	Лампа ближнего света правая
62	20	Электрическая регулировка сиденья водителя
63	25	Электрические стеклоподъемники
64	—	—
65	10	Управление подушкой безопасности
66	7,5	Выключатель освещения
67	10	Приборная панель
68	7,5	Дополнительные компоненты устройства
69	20	Противотуманные фары
70	10	Электрические модули
71	10	Наружное освещение при движении днем ​​
72	—	—
73	7,5	Подсветка номера
74	15	Стоп-сигналы
75	10	Управление двигателем
76	—	—
77	25	центральный замок
78	15	Задний стеклоочиститель
79	15	Розетка в багажнике
80	10	Таймер отключения внутреннего освещения
81	20	Блок управления задней правой дверью
82	20	Блок управления левой задней дверью
83	10	Управление аудиосистемой
84	10	Блок питания фонарей заднего хода
85	10	Электрический модуль системы охлаждения
86	20	Передние сиденья с электрообогревом

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в Форд Фокус:

Номер	Номинал, А	Назначение
100	10	Электрические модули
101	20	Блок управления электровентиляцией люка, сиденья водителя, привода крыши
102	10	Регулятор отопителя, приемник ДУ, рулевая колонка, фильтр твердых частиц после сгорания дизельного топлива
103	10	Питание элементов управления наружным освещением от аккумуляторной батареи
104	10	Система энергосбережения, внутреннее освещение
105	25	Регулятор обогрева заднего стекла
6	20	Бесключевая система управления
107	10	Приборная панель с питанием от аккумулятора, диагностика бортовой сети
108	7,5	Дополнительные элементы панели приборов
109	20	Прикуриватель
110	10	Источник питания внешнего выключателя освещения
111	15	Бензонасос
112	15	Блок управления аудиосистемой
113	10	Дневные ходовые огни (подфарники)
114	10	Питание панели приборов от генератора силовой установки
115	7,5	Блок питания элементов управления наружным освещением от генераторной установки
116	20	Противотуманные фары, фонари
117	7,5	Подсветка номера
118	20	Блок управления задней левой дверью
119	15	Дополнительная розетка в багажнике
119	25	Розетка дополнительного питания в багажнике (управление буксировкой)
120	20	Управление задней правой дверью
121	20	Обогрев переднего сиденья
122	10	Управление подушкой безопасности
123	7,5	Наружные зеркала с подогревом
124	7,5	Фары габаритов, стоп-сигналы с левой стороны автомобиля
125	7,5	Габаритные размеры стоп-сигналов по правому борту машины
126	20	Бесключевая система управления
127	25	Электрические подъемники для стекла
128	—	Резерв
129	20	Стеклоочиститель
130	—	Резерв
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Управление дверью пассажира, реле управления системой блокировки
134	20	Система блокировки дверей, электрический блок управления двери водителя
135	20	Подсветка при движении днем ​​
136	15	Форсунки, насос стеклоомывателя
137	10	Динамик с резервным аккумулятором
138	10	Блок управления двигателем, педаль газа, АКПП
139	10	Правый дальний свет
140	10	Левый дальний свет
141	10	Электропривод зеркал заднего вида, фонарей заднего хода
142	15	Правый ближний свет
143	15	Левая фара ближнего света

Инструкция по демонтажу и замене блока питания своими руками

Замена блока питания выполняется редко; требуется замена отдельных предохранителей или реле, которые могут перегореть.При неполадках с электрооборудованием в первую очередь проверяют печатную плату и реле. Замена выгоревших элементов на новые.

Инструменты и материалы

Для замены печатной платы не требуются специальные инструменты; на крышке монтажного блока есть пинцет, которым снимаются элементы. Если пинцета нет, можно удалить детали вручную.

При выборе предохранителей на замену следует обращать внимание на их номинал.Установите новые элементы с такими же характеристиками. Если ПП не соответствует номиналу, он сгорит и навсегда разомкнет цепь. В худшем случае сгорит включенный в сеть электроприбор или возникнет пожар.

Нельзя устанавливать перемычки вместо ПП, это может повредить электрооборудование или даже возгореться.

Этапы

Процесс снятия и замены БП прост и отличается расположением БП.

Если он находится под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку необходимо поднять капот. Блок питания расположен справа от мотора и представляет собой небольшую пластиковую коробочку черного цвета.
2. Крышку можно легко снять, например, с помощью плоской отвертки. Вам просто нужно поддеть крышку с одной стороны.
3. На внутренней стороне крышки есть пинцет и схема разводки печатной платы.
4. С помощью пинцета предохранитель вынимается из гнезда.На его место устанавливается новый элемент.
5. Далее крышка блока и капот закрываются.

Фотогалерея

Фото 1. Расположение БП в моторном отсеке Фото 2. Расположение БП в салоне

Для замены РР в салоне БП необходимо выполнить следующие действия:

1. Сначала демонтируйте защитную полку. Для этого его нужно потянуть вниз.
2. Затем нужно открутить две защелки БП, повернув их против часовой стрелки, и потянуть вниз.
3. Для облегчения смены ПП блок можно немного выдвинуть вперед и переместить в другие пазы в скобах, на которых он держится.
4. Замена ПП производится так же, как и в БП под капотом.

Если хотите сделать рестайлинг самостоятельно, в монтажном блоке есть свободные разъемы.

Заключение

Предохранители и реле предназначены для защиты электрооборудования от скачков напряжения. Каждый элемент отвечает за определенный участок цепи.Поэтому при возникновении проблем, связанных с электроникой в ​​бортовой сети, диагностику следует начинать с блока предохранителей.

Любой автолюбитель может заменить ПП. Чаще всего перегорает предохранитель прикуривателя в автомобиле. Для устранения проблемы достаточно знать, где находятся РР на Форд Фокус 2, и проблем с тем, как поменять предохранитель прикуривателя или бензонасоса, не возникнет.

На любом автомобиле периодически возникают различные поломки и проблемы с электрооборудованием, и для их устранения в первую очередь необходимо проверить наличие возможных обрывов и повреждений в электроцепи.2, как и в любой машине, нужно сначала проверить, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а заменить их дело достаточно простое.

Важно! При замене предохранителя на Форд Фокус 2 нужно учитывать не только его цвет, но и номинал.

[Скрыть]

Расположение и схема подключения

На Форд Фокус 2 предохранители расположены в двух блоках. Один в салоне под бардачком, а другой под капотом.Для замены любого предохранителя конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет никаких затруднений.

Блок-схема капота

№	Ампер	Назначение предохранителей
1	40	Вентилятор охлаждения двигателя
2	80	Рулевое управление
3	60	ЕБП № 1
4	60	ЕБП №1
5	80	Дополнительный обогреватель
6	60	Свечи накаливания (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система тормозов, насос динамической стабилизации
8	20	Антиблокировочная система тормозов, клапаны системы динамической стабилизации
9	20	Блок управления двигателем
10	30	Вентилятор Climatronic
11	20	Выключатель стартера и другие устройства
12	40	Электрическое реле зажигания
13	20	Обмотка стартера
14	40	Обогрев правого переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Складная крыша
18	30	Усилитель
19	10	Система АБС
20	15	Звуковой сигнал
21	20	Дополнительный обогреватель
22	10	Усилитель руля
23	30	Омыватель фар
24	15	Дополнительный отопитель (для дизельных двигателей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционера — компрессор
28	10	(только для автомобилей с дизельным двигателем)
29	10	Климатроник раздельный
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Датчики кислорода (только для автомобилей с двигателями, работающими на бензине)
34	10	Клапан воздушного охлаждения (для дизельных двигателей)

Блок-схема расположенная в салоне

№	Ампер	Назначение предохранителей
100	10	Электрические модули
101	20	Люк, складная крыша, органы управления сиденьем
102	10	Обогреватель, рулевое колесо, фильтр, дистанционное управление
103	10	Блок управления аккумулятором для наружного освещения
104	10	Экономия электроэнергии
105	25	Обогрев заднего стекла
106	20	Управление без ключа
107	10	Питание приборов от аккумулятора, бортовая диагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, электрическая розетка
110	10	Выключатель наружного дневного света
111	15	Бензонасос
112	15	Аудиосистема (с питанием от батареи)
113	10	Боковые фонари
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманные фары
117	7,5	Освещение номерного знака автомобиля
118	20	Электрооборудование задней левой двери
119	15	Блок питания багажного отделения
119	25	Электропитание багажного отсека (автомобили с системой прицепа)
120	20	Электрооборудование задней правой двери
121	20	передний
122	10	Подушки безопасности
123	7,5	Зеркала с электрообогревом
124	7,5	Размеры, ножки (левая сторона)
125	7,5	Размеры, ножки (правая сторона)
126	20	Управление без ключа
127	25	Электрические стеклоподъемники
128		Не применяется
129	20	Очиститель переднего стекла
130		Не применяется
131	15	Стеклоочиститель заднего стекла
132	25	Ножки
133	20	Системный замок
134	20	Централизованное запирание замков
135	20	Подсветка при движении в дневное время
136	15	Насос стеклоомывателя
137	10	Аварийное питание
138	10	Управление двигателем, акселератор, автоматическая коробка передач
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Правый ближний свет

Процесс снятия и замены

Замена предохранителя — простой процесс, требующий небольших инструментов.

Что вам понадобится

• пинцет;
плоская отвертка
• ;
• новый предохранитель.

В моторном отсеке

Для доступа к предохранителям, расположенным в моторном отсеке Форд Фокус 2, необходимо открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшую пластиковую коробочку черного цвета.

Открыть можно обычной плоской отверткой; вам просто нужно привести в порядок крышку.

Также обратите внимание, что на обратной стороне крышки есть схема предохранителей и пинцет, которым производится замена. Он понадобится вам, когда вам нужно будет поменять предохранители в ящике под бардачком.

Под бардачком

Второй блок под бардачком на Форд Фокус 2 тоже находится в удобном месте, и для доступа к нему нужно потянуть вниз, чтобы снять защитную полку.

Повернув замки, получаем доступ к блоку.В этом блоке пинцет не предусмотрен, а для замены предохранителей понадобится тот, что в моторном отсеке.

При замене предохранителя в Форд Фокус 2 первым делом нужно узнать его номинал, так как при его превышении он перегорит и цепь разомкнется.

Если вы решили провести рестайлинг своего автомобиля, затронувший электросхему, то предусмотрены бесплатные разъемы.

Добрый день. Сегодня в наш автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011 гг.).Причина его визита — проблема с электроникой. После подключения видеорегистратора, который закоротил, вылетело много предохранителей. В этой статье мы расскажем, как снять и заменить предохранители под капотом и в салоне Форд Фокус 2. Также покажем схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в Форд Фокус 2 рестайлинг есть специальный пинцет под капотом

Схема и расположение предохранителей на Форд Фокус 2:

Сначала необходимо открыть капот.Под цифрой 8 вы увидите блок предохранителей.

Блок предохранителей под капотом отмечен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

На следующем шаге, перевернув крышку предохранителей, можно увидеть назначение каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте посмотрим на номера предохранителей и их описание.

Форд Фокус 2 Таблица значений блока предохранителей под капотом

№	Ампер	Описание предохранителя
1	40	Вентилятор охлаждения двигателя
2	80	Усилитель руля
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Дополнительный обогреватель
6	60	Свечи накаливания (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система тормозов, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM)
10	30	Вентилятор климат-контроля
11	20	Выключатель зажигания (стартер и приборы)
12	40	Реле зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле охлаждающего вентилятора (Sigma — только варианты без кондиционера)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складная крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль АБС
20	15	Звуковой сигнал
21	20	Дополнительный обогреватель
22	10	Модуль гидроусилителя руля
23	30	Омыватели фар
24	15	Дополнительный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15
27	10	Муфта компрессора кондиционера
28	10	Управление свечами накаливания (только для автомобилей с дизельными двигателями)
29	10	Отдельная система климат-контроля
30	3	ПКМ, АКПП
31	10	Интеллектуальная зарядка аккумулятора
32	10	Автоматическая коробка передач
33	10	Лямбда-зонды с подогревом (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного воздушного охлаждения (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	ПКМ, клапаны, электромагнитные клапаны
36	10	ПКМ

Расположение блока предохранителей в салоне.Снятие и замена предохранителей

Проходим в салон. Блок предохранителей находится под перчаточным ящиком.

Сначала нужно снять защитную полку. Чтобы его снять, нужно просто потянуть вниз.

И потяните вниз блок предохранителей.

Схема блока предохранителей в салоне Форд Фокус 2

Таблица значений блока предохранителей в салоне:

№	Ампер	Описание предохранителя
100	10	Электронные модули (питание от замка зажигания)
101	20	Блок управления люком, электроприводом сиденья водителя, блоком управления крышей (только для моделей со съемной крышей)
102	10	Блок управления отопителем, рулевая колонка, сажевый фильтр, приемник дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система энергосбережения, плафоны внутреннего освещения
105	25	Обогрев заднего стекла
106	20
107	10	Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109	20	Прикуриватель, задняя электрическая розетка
110	10	Питание переключателя дневного освещения от генератора
111	15	Топливный насос (только бензиновые версии)
112	15	Аудиомодули (с питанием от батареи)
113	10	Дневные ходовые огни (подфарники)
114	10	Питание комбинации приборов от генератора иммобилайзера двигателя
115	7,5	Питание органов управления наружным освещением от генератора
116	20	Противотуманные фары/фары
117	7,5	Освещение номерного знака
118	20	Дверной модуль (левый задний)
119	15	Дополнительная розетка в багажном отделении
119	25	Дополнительная розетка в багажном отделении (автомобили с модулем прицепа)
120	20	Дверной модуль (правый задний)
121	20	Подогрев передних сидений
122	10	Модуль подушки безопасности
123	7,5	Наружные зеркала заднего вида с подогревом
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20	Бесключевая система управления
127	25	Электрические стеклоподъемники
128	—	Не используется
129	20	Стеклоочиститель
130	—	Не используется
131	15	Стеклоочиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центрального замка, модуль двери пассажира
134	20	Система централизованного запирания, электрический модуль двери водителя
135	20	Подсветка при движении в светлое время суток
136	15	Насос омывателя, подогрев форсунок
137	10	Динамик с резервным аккумулятором
138	10	Блок управления силовым агрегатом, педаль акселератора, АКПП
139	10	Фары дальнего света, правая сторона
140	10	Фары дальнего света, левая сторона
141	10	Фонарь заднего хода, зеркала с электроприводом
142	15	Фары ближнего света (правая сторона)
143	15	Фары ближнего света (левая сторона)

Если перестал работать прикуриватель Форд Фокус второго поколения, скорее всего виноваты мы сами. Гнездо прикуривателя часто используется не по назначению и самое безобидное, что можно в него воткнуть, это китайская зарядка для мобильного телефона. В лучшем случае просто замкнет контакты и перегорит предохранитель. В худшем загорится проводка или сам блок зарядки телефона. Не будем о грустном, лучше разберемся, где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать эти.

На всех модификациях Форд Фокус второго поколения предохранитель прикуривателя расположен в блоке крепления салона, но его расположение и функции в автомобилях до 2007 года и после 2008 года различаются.

В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорает. Если только прикуриватель, то причину надо искать либо в цепи, либо в гнезде прикуривателя.

Рестайлинг и дорестайлинг

В обеих версиях Фокуса второго поколения наш предохранитель находится только в салонном монтажном блоке, а вот расположен и пронумерован по схеме по разному :

• в дорестайлинговых автомобилях ему присвоен номер 39, а его номинал 20А ;
• то же Предохранитель на 20 ампер в рестайлинговых автомобилях устанавливался под номером 109 в том же монтажном блоке кабины.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайл

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Блок салонного крепления находится прямо под бардачком и его доставание занимает две минуты. Делаем так:

1. Откручиваем два винта под передней панелью в районе бардачка.

   Вот американцы извратились на славу. Вы должны спрятать монтажный блок вот так.

2. Опускаем монтажный блок на максимально возможное расстояние.

   Наши предохранители где-то здесь.

3. Поворачиваем защелки опорных кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Найдите предохранитель прикуривателя и вытащите его пластиковым пинцетом.

   Тут все понятно, предохранитель перегорел.Только замена. нет ошибок.

6. Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка проводов, фольги, монет, скрепок и прочей ерунды вместо стандартного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Но прежде чем менять предохранитель прикуривателя, нужно разобраться в причинах, по которым он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос) с потребляемым током цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные приборы (это лучше подключить их напрямую к клеммам аккумулятора).Если по неизвестным причинам перегорел предохранитель, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае предохранитель будет заменяться ежедневно. Аккуратно пользуйтесь прикуривателем, всем удачи!

Половина блока предохранителей не работает. Наконец, вот руководство для энтузиастов, которое сделало свое дело. Обязательно прикрутите кабель заземления к шасси вашего автомобиля, иначе он не включит питание видеорегистратора. предохранитель 10А мини. Все лампочки вставлены в розетку.Имейте jeep cherokee 1993 года, он сидел какое-то время, теперь сигнал поворота не будет работать, и указатель поворота на приборной панели не будет работать! передний ступичный подшипник. Внутри этой коробки находится реле топливного насоса. Перегоревший предохранитель не представляет большой проблемы, и его замена не стоит больших денег. Откройте соответствующий блок предохранителей. Датчики топлива и температуры выдают ложные показания. В блоке предохранителей/реле моторного отсека есть дополнительные предохранители. Хотя новый предохранитель может помочь, он также может указывать на более глубокую электрическую проблему.Исправление: во-первых, проверьте руководство по эксплуатации вашего автомобиля, чтобы найти расположение блока предохранителей, чтобы увидеть, не поврежден ли предохранитель или провод. Реле заднего вентилятора. Тем не менее, он имеет двойные нити накала, что позволяет одному набору работать, пока другой набор сгорает. Аналогичным образом, вы можете выбрать марку и модель автомобиля, указанные ниже или из ответа (1 из 5): Отсоедините провод питания от предохранителя, а затем выполните проверку непрерывности с помощью омметра от панели к каждой из розеток. Проверьте реле в блоке предохранителей. Контактное лицо владеет Ford Focus 2007 года выпуска.Прежде чем отвезти машину к дилеру, проверьте предохранитель дверного замка с электроприводом, чтобы избежать дорогостоящего визита. Я не знаю, что они сделали, чтобы заставить его распознать ключ, но техник тоже был немного сбит с толку. В этой статье мы рассматриваем Hyundai Elantra (HD) четвертого поколения, выпускавшуюся с 2007 по 2010 год. Любые предложения будут… У меня половина переднего блока предохранителей не работает? Перейти к последним Следовать 1–2 из 2 сообщений Начало обсуждения · №1 · 22 января 2020 г. Надеюсь, это кому-то очень поможет!! 3) Передний поворотник со стороны водителя работает только иногда.7. Это новый блок предохранителей, привезенный из местного магазина автозапчастей. 7 10 А: Модуль переключения передач. Модель 5L и 3. Схема блока распределения питания. Здесь вы найдете схемы блоков предохранителей Hyundai Elantra 2007, 2008, 2009 и 2010 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, и привет. Дилер Бьюика не сильно помог. 6 10 A: Переключатель электрического стеклоподъемника со стороны водителя. 99 — 114 долларов. Приборная панель полностью темная. Привет всем, у меня не подается питание на блок предохранителей. все фары не работают.Заглушил машину, хотел завести, а загорелись только аксессуары. нуждается в замене. Все предохранители и реле проверены. 60 В наличии осталось 14 штук — заказывайте скорее. Блок управления кондиционером. Предохранители нет. Как минимум вам понадобится разводной ключ и отвертка. На М35 2006 года 3 блока предохранителей. Если нет, проверьте руководство еще раз. Необходимо удалить предохранитель топливного насоса или предохранитель зажигания. Таба из США 6 лет назад. Было бы совершенно разумно предположить, что предохранитель, рассчитанный на 6 ампер, можно использовать в цепи, которая может потреблять 5 ампер постоянного тока.Зарегистрировано. Выключатель пассажирской двери работает, когда машина включена, но не работает. Предохранитель не может защитить ничего, что подключено параллельно ему. Взгляните на руководство пользователя и найдите блок предохранителей. зайди в багажник и вынь предохранитель №6 на 2 мин. Часы в грузовике работали несколько дней назад, но ничего. Вам нужно немедленно вызвать электрика, чтобы убедиться в отсутствии дальнейших повреждений. Модель 7L V6 состоит в том, что предохранитель № 26 на следующей диаграмме рассчитан на 10 ампер для 2. Я заказал блок предохранителей от автомобиля-донора — Mazda 6 2011 года с 2.Вы можете сделать плавкую перемычку с проводом 16-го калибра, двумя зажимами и линейным держателем предохранителя. Блок предохранителей вашего автомобиля не просто заполнен предохранителями! Блок предохранителей содержит реле, диоды, предохранители различных типов и другие компоненты, обслуживающие электроэнергию. Что означает отсутствие питания на панели предохранителей? Нет питания на панели предохранителей: Нет питания на предохранителях Нет питания на панели предохранителей. 2. В видео выше показано, как заменить перегоревшие предохранители в салонном блоке предохранителей вашего Lincoln Town Car 2005 года выпуска, а также показано расположение панели предохранителей на схеме.Вы можете найти коррозию или другой тип загрязнения, который можно удалить. 6. Если нового предохранителя хватает ненадолго, проверьте его на Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Lincoln Town Car (1998, 1999, 2000, 2001, 2002). 13 Проблема с приборной панелью Ford Focus 2007 года. Визуальная проверка предохранителя: Используйте съемник предохранителя, чтобы извлечь предохранитель из гнезда. Частое перегорание предохранителей Одним из первых признаков неисправности блока предохранителей является частое перегорание предохранителей.Моя панель предохранителей OEM проехала около 75 000 миль, когда она была заменена обновленной панелью предохранителей ATO. Конечно же, все снова заработало. Итак, я проверил предохранители под капотом и обнаружил, что на половину моего предохранителя питание не идет, а на другую половину есть. Прочтите руководство пользователя, чтобы узнать, где находится блок предохранителей вашего автомобиля. Ответ (1 из 5): Пока вы это делаете, вытащите все предохранители и выбросьте их. Моя машина находится в колледже, поэтому у меня нет инструментов для проверки предохранителей или чего-то еще, кроме моих глаз.Оттуда мне пришлось нажать на все выступы на боковой стороне блока предохранителей, чтобы отделить его, чтобы я мог получить доступ к винтам, крепящим лезвия предохранителя к самим клеммам. вторая половина еще работает. Проверив предохранители в верхнем лотке, я заметил, что некоторые из них не работают. Тот дисплей перестал работать. Эта машина сложнее, чем я думал. Снимите крышку. Найдите внутренний блок предохранителей и снимите крышку. Обратитесь к руководству пользователя вашего RV, если вы не уверены, где находится блок предохранителей.Это хороший тест для двойной проверки предохранителя, который не является частью цепи автомобиля, но не проверяйте предохранитель, пока он находится в блоке предохранителей. Сначала проверьте их и замените все «перегоревшие». Вкладку было немного трудно потянуть. Imran Auto Tech दोस्तो मेरे इस प्लेटफोर्म परआने कि वजह सिर्फ यही है कि जीतना ज्यादा Блок не работает. 50А. 345 сообщений. На вопрос hhndc 05 августа 2013 г. в 17:51 о Mazda MX-5 Miata 1996 года. Когда электрический компонент перестает работать, неисправность может быть в компоненте, в электрической цепи или в предохранителе, который их защищает.rickw, 19 декабря 2013 г. Единственные предохранители, которые остаются на 12 В, предназначены для дверных замков. Убедитесь, что + и — подключены к аккумулятору и блоку предохранителей. Если нет, ищите обрыв проводки между блоком и блоком предохранителей. Я был бы очень рад найти способ, которым вы можете убедиться в этом, прослушивая компрессор переменного тока. Такие предохранители обычно легко идентифицировать. Сытые по горло, мы собрали машину и попробовали новый предохранитель на 15А. Если ваш контроллер кондиционера работает и горит снежинка, проверьте предохранитель A/C COMP, расположенный в середине блока предохранителей, прямо над черным прямоугольным реле A/C COMP.Это особенно полезно, если вы перегорели предохранитель во время вождения ночью. Замените это реле, и оно должно запуститься, если не требуется замена топливного насоса. Если система охранной сигнализации вашего BMW неоднократно отказывается поставить автомобиль на охрану — вместо этого подавая вам сигнал о том, что дверь открыта или приоткрыта — возможно, проблема в вашем багажнике. проводка. Если ваша подсветка карты, стереосистема, подогрев сидений, фары, электрические стеклоподъемники или другие электронные компоненты внезапно перестали работать, скорее всего, у вас перегорел предохранитель.Автомобиль может несколько раз перегорать один и тот же предохранитель без видимой причины. Если нет питания, проблема в блоке предохранителей между предохранителем и реле. Иногда, если я покачу блок предохранителей, стеклоочистители начнут работать. На установку у меня ушло полдня. пришлось доделывать ван матиненс, а тот что на левой панели получает питание из разных мест. Если вы вытащите его, он должен показать признаки подгорания на нижней стороне. Когда он не работает, он может по-прежнему подавать питание на дальний свет, но не на ближний.Мне сообщили, что половина из них не работает. Замена перегоревшего предохранителя. Вы получите панель предохранителей под приборной панелью и парктроник под капотом. Заменил предохранитель, через пару недель тоже самое. Так что имейте в виду, что ваш блок предохранителей 335i или 328i может выглядеть точно так же, как другие схемы предохранителей, размещенные в Интернете, но, возможно, иметь другое расположение предохранителей в зависимости от вашей конкретной модели и опций. Автомобильный прикуриватель не работает, предохранитель в порядке. 2) Плохие стеклоподъемники. 2 в моторном отсеке, реле R2, R3. Ищу предохранитель 61, так как мой чертов блютуз теперь не работает.Однако оказывается, что это не лучшая практика проектирования. Я установил блок предохранителей MSA в свой 73-Z два года назад. Я бы поставил на выход розового провода переключателя IGN или на соединение внутри жгута проводов, который питает панель предохранителей. 5-литровый 4-цилиндровый двигатель. Если предохранитель вышел из строя, устройство или цепь, которую он защищает, не будут работать до тех пор, пока предохранитель не будет заменен. Коробка Низкая скорость работает, высокая скорость работает, но в прерывистом режиме ведет себя как на низкой скорости. У меня еще никто не «прописал» мою батарею.В этом случае вам необходимо заменить существующий предохранитель на новый. ) Аккуратно потяните за предохранитель, чтобы извлечь его, возможно, вам придется немного пошевелить его, но будьте осторожны, чтобы не повредить его или гнездо. Шаг 2 — Автомобили без системы электронного ключа: выключите зажигание. Когда я пытаюсь нажать кнопку стеклоподъемников, я слышу звук, исходящий из того места, где раньше была стереосистема. Показывать только этого пользователя. Выполните следующие шаги, чтобы отремонтировать гудок клубного автомобиля, предшествующего гольф-кару. 5 А: Беспроводное зарядное устройство. Автомобиль – минивэн Chrysler Voyage 2001 года выпуска.Нет питания на половину моих предохранителей. один из способов убедиться в этом — послушать компрессор кондиционера. На данный момент, если вы сузили неисправность до какой-то электрической проблемы, которая не так проста, как перегоревший предохранитель, вам нужно собрать схему… В видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего 1994 года. Chevrolet G20 в дополнение к схеме расположения блока предохранителей. Смысл в том, что я купил эту машину. У меня было бесчисленное количество проблем с электрикой. Три новых аккумулятора за 6 недель. Теперь я понимаю, что половина моей передней коробки не работает.Внимательно наблюдайте за амперметром, чтобы увидеть, падает ли ток до нуля при извлечении определенного предохранителя. 6 на предохранителе g и a . Топливо, температура, тахометр и… Если ни одна из сторон не считывает напряжение, цепь не активна. Некоторые предохранители находятся в блоке предохранителей со стороны водителя на напольной консоли. 3) Плохой предохранитель. Он соединен с металлическим листом, который проходит к каждому предохранителю. Год выпуска: 2014, 2015, 2016. Правда у меня нет крышки блока предохранителей. У него довольно много предохранителей, пожалуйста, помогите определить, где они идут.com рекомендует рассмотреть дизайн, установку и материал желаемого продукта, чтобы убедиться, что он соответствует вашим потребностям. … Половина разъема брандмауэра (блок предохранителей) не имеет питания. Опубликовано 23 марта 2010 г. Добавить ответ Видео Фото Ссылка 5 CYL. При высоком сопротивлении количество допустимого напряжения ограничено. Найдите полезные отзывы покупателей и обзорные рейтинги 12-контактного блока плавких предохранителей 12 В, автомобильного держателя блока предохранителей 12 В, водонепроницаемый с отрицательной шиной 5A 10A 15A 20A Светодиодный индикатор панели предохранителей для автомобилей, жилых автофургонов, автомобилей, лодок, морских судов, грузовиков на Amazon.Итог: «Машина не распознала ключ. В этом случае вам придется заменить весь блок предохранителей. Расположение предохранителя Номинал предохранителя Защищаемый компонент 1 — Не используется. Что делать, если панель предохранителей не работает? Если с этими предохранителями все в порядке, таким же образом проверьте плоские предохранители меньшего размера во внутреннем блоке предохранителей и попытайтесь определить, какие предохранители сдохли, а какие имеют двенадцать вольт. Я надеюсь, что это имеет больше смысла. если система очень низкая, проверьте блок предохранителей, если ваш гудок не издает никаких звуков.Батарея разряжена. Два в блоке предохранителей моторного отсека (предохранители № 29 и № 30, указанные на стр. 12–13 Руководства по эксплуатации) и два в панели предохранителей в салоне (предохранители № 22 и № 26 на стр. 12–11 Руководства). Блок предохранителей в моторном отсеке. Если приборная панель вообще не загорается, возможно, в вашем автомобиле перегорел предохранитель. Вентилятор не отключается даже при выключении зажигания. БУДЕТ ли это… Перегоревший предохранитель может быть еще одной распространенной проблемой, когда речь идет об антиобледенителе автомобиля. Перегоревший предохранитель может привести к тому, что ваши задние фонари не будут работать.Лампочка абс мигала, стоп-сигналы не работали. Отказ на 80 000 миль, однако двигатель был заменен новым на 76 000 из-за проблем с отзывом охлаждающей жидкости; на этот раз автомобиль глохнет при приближении к … Ford F-150 2005 года имеет 3 разных блока предохранителей: блок предохранителей в салоне / схема блока распределения питания. Воспользуйтесь поиском по сайту, чтобы найти схемы (макеты) предохранителей и реле, предназначенные для вашего автомобиля, и посмотреть расположение блока предохранителей. Здесь вы найдете схемы блоков предохранителей Ford E-Series 1998, 1999, 2000 и 2001 годов (E-150, E-250, E-350, E-450), получите информацию о расположении панелей предохранителей внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителя) и реле.Проверка и замена предохранителей. Этот товар: 12-контактный блок плавких предохранителей на 12 В, держатель автомобильного блока предохранителей на 12 В, водонепроницаемый с отрицательной шиной. 841 пост. Обнаружил, что легкое постукивание по блоку предохранителей (расположенному в багажнике) решит проблему, и машина заведется нормально. Это коробка внутри машины. Шаг 1. Автомобили с системой интеллектуального ключа: установите переключатель «ENGINE START STOP» в положение OFF. Вставил обратно, попробовал завести машину, а индикации нет.Проверка и замена предохранителей. k это блок предохранителей. Блок предохранителей, который можно найти в старых домах, представляет собой защитное устройство, отключающее подачу электрического тока в цепь, которая закоротила или перегрузилась. и это для 1. Мои поворотники не работают, и я верю, что, вероятно, один из моих предохранителей перегорел. Заменил модуль буксировки прицепа на 40 ампер, все равно не горит. Люди также использовали переключатель обхода предохранителя. Я начинаю думать, что это где-то обрыв провода. (вам, вероятно, понадобится удлинитель для проверки отдельных проводов).Лучшей настройкой для диагностики является «свежий воздух» (не рециркуляция), когда воздух выдувается из центральных дефлекторов в приборной панели, а кондиционер включен. 8 stilo, и номера деталей на обоих устройствах совпадают. Проверьте, есть ли U-образный провод внутри полупрозрачного корпуса. Рейтинг. Новая панель была необходима, поскольку обслуживание и оборудование устарели, а не потому, что требовалось заменить выдвижной предохранитель. Кажется, это номер 17, но он у тебя на обложке. Он отключен, и я не могу найти, где он подключается. Если только разъемы ближнего света плохие, это приведет к тому, что фары не будут работать, а дальний свет будет работать.случайно отломил наконечник предохранителя на 15А при его снятии. Термовыключатель охлаждающей жидкости. В видео выше показано, как проверить наличие перегоревших предохранителей в салонном блоке предохранителей вашего Chevrolet Malibu 2011 года и где находится схема панели предохранителей. Предохранитель кондиционера (7. Нет звукового сигнала. Предохранитель счетчика (10 А) перегорал, и датчики / приборная панель переставали работать. 3c. Я мог бы подключить к нему свой цифровой мультиметр и проверить после работы, чтобы убедиться, что он все еще включен. предохранитель 20А мини 4) Плохой мотор стеклоподъемника. (Они на одном датчике, каждый занимает половину круга) Я проверил все предохранители, которые смог найти — те, что под капотом, и те, что у… Проверьте панель предохранителей, чтобы увидеть, не перегорел ли предохранитель.Любые мысли о блоке предохранителей или неработающем Bluetooth. Электрические компоненты, такие как подсветка карты, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Что бы ни случилось, чтобы перегореть предохранитель, это могло причинить значительный вред. В руководстве пользователя должно быть указано конкретное местонахождение блока предохранителей, но они: Потяните крышку блока предохранителей и проверьте состояние предохранителя для датчиков / приборной панели.Отсоедините кабель аккумулятора. Обогрев заднего стекла или обогрев заднего стекла? Ваш обогреватель заднего стекла будет работать от реле, которое, вероятно, расположено в блоке предохранителей вашего автомобиля. 8. Включите каждый выключатель дверного замка в автомобиле, чтобы определить, можно ли заблокировать двери любым из выключателей. Откройте дверцу блока предохранителей и включите фонарик, чтобы осмотреть внутреннюю часть. Откройте блок предохранителей и посмотрите, не отключено ли что-то. У меня есть A4 B6 1 2003 года. Он держится на 5 защелках. 1-21 и установлены в передней панели реле/предохранителей, расположенной в багажном отделении.так что заранее спасибо за любую помощь. Найдите коробку с автоматическим выключателем. Лампа должна загореться; он может мигать. Пошел заводить машину, а она не заводится. Проверьте предохранитель в блоке предохранителей под капотом на левом крыле. Предохранитель/автоматический выключатель. 05в). половина элементов не работает через блок предохранителей. Зажим плавкого предохранителя и плавкий предохранитель в конечном итоге расплавили прозрачное покрытие. Это может потребовать извлечения предохранителя из держателя. Панель приборов KIA Sportage — схема блока предохранителей — панель приборов Расположение: Огайо.Hornet_2497 ответил 3 года назад. Часто ящик наполовину спрятан под приборной панелью или в переднем колене. Кажется, мне нужно заменить предохранитель, но я не могу понять, где он находится… читать дальше Зарегистрирован 23 сентября 2013 г. Ответ (1 из 10): Вам нужны инструменты. В любом случае от них не было бы большой пользы, и лучшее, что они могли сделать, это открыться при перегрузке (перегорел предохранитель), в то время как худшее, возможно, сожгло бы вашу машину дотла, если бы они не перегорели. на вашем автомобиле может быть опасным. Вы можете проверить, не сгорел ли предохранитель отопителя, заглянув внутрь блока предохранителей.Проблемы с электрикой Если один или несколько стеклоподъемников в автомобиле полностью вышли из строя, а предохранитель не перегорел, может возникнуть более сложная проблема с электрикой. Я поднял блок предохранителей и не нашел сгоревшей проводки, поэтому я в тупике. Это позволяет легко определить, перегорел ли предохранитель, и если да, то какой именно. * Схемы блока предохранителей Ford F-150 меняются в зависимости от года выпуска, выберите правильный год выпуска вашего автомобиля: 3. Если ни один из них не работает, замените предохранитель и повторите проверку. Как проверить предохранитель в домашнем блоке предохранителей.Проверьте предохранитель на предмет обрыва нити или обесцвечивания. Под капотом. Контактное лицо заявило, что был дефект лобового стекла, потому что оно не было целым. новый участник audizine много слышал о сайте, люблю свою машину и нуждаюсь в помощи. Я вытащил свое радио и перегорел предохранитель. Осмотрите предохранитель, чтобы убедиться, что он плохой. Отсоедините отрицательную клемму, подключенную к аккумулятору. 4л V8. Он не обязательно может быть взорван. Это … Заменил аккумулятор Приборная панель не работает или не работает, помогите пожалуйста.Электрохромное зеркало. Или. Предположим, металлический провод в пластике поврежден или отсоединен. Если все в порядке, проверьте реле, вытащив его и проверив наличие питания на одной клемме при выключенном ключе. (В некоторых автомобилях этот инструмент находится в блоке предохранителей.) из пластиковой опорной пластины блока предохранителей и поместите немного пены под каждый из больших разъемов, чтобы они были вставлены в свои соединения, а затем вытолкнули верхнюю половину блока предохранителей обратно. вниз в пластиковый корпус. Подождал минуту и ​​завел машину.Также в щитке проверьте … 2. Схема блока вспомогательных реле (без ДХО). Найдя блок предохранителей автомобиля, проверьте его на наличие перегоревших предохранителей. Я предполагаю, что ваше реле не сгорело, но ваш предохранитель перегорел. Во многих караванах есть блок предохранителей, расположенный внутри каравана, где кабель идет от 13-контактной вилки. Максимальные предохранители. Хотя я заменил предохранитель и установил его обратно, учитывая, что это электронное устройство 50-летней давности, зависящее от хороших контактов, и в течение большей части этих 50 лет ему, вероятно, уделялось очень мало внимания, я думаю, что производительность панелей предохранителей OEM может быть легко улучшенным/поддержанным с помощью TLC, как вы указали.Когда предохранитель выключен, несколько аксессуаров в вашем автомобиле не будут работать. № 4 · 29 января 2020 г. В блоке предохранителей собраны все предохранители автомобиля, а иногда и реле. Фары работают, поворотники работают, а на коробке ничего. Рисунок 2. В некоторых автомобилях есть проблемы с проводкой, которые проявляются как странные проблемы с электрикой. 15 Автомобиль не заводится, проблема Ford Escape 2014 года. Блок предохранителей может стоить от 5 долларов или до 400 долларов, но прежде чем выбрать вариант CarParts. ком. 5) Снег и лед.Проверил все предохранители в блоке предохранителей, все целые. Здесь вы найдете схемы блоков предохранителей Volkswagen Touareg 2002, 2003, 2004 и 2005 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле. Модель 5L и 20 ампер для 3. Он расположен под приборной панелью. 8) Проблемы с проводкой. Бьюик Рандеву 2003 года. Внутри переднего левого крыла под кожухом находится жгут проводов. Двигатель запускается, машина работает, но приборная панель не горит.Представленный автомобиль: Ford F-150 XLT 4 1999 года выпуска. Возможно, ваш изнашивается до такой степени, что требует замены. 4 20 А: Не используется. нет радио. Если вентилятор работает только в верхнем положении, это сопротивление двигателя вентилятора. Вступление. Убедитесь, что зажигание автомобиля выключено, это может спасти вас от удара током. У меня питание идет в блок предохранителей со стороны двигателя, а не в салон. Блок предохранителей и выключатель света. Мой вполне может быть исключением, основываясь на поддержке, которую обычно получает коробка DH, но в моей машине она не была надежной.Каждый раз, когда я его заменяю, он охлаждает машину в течение 5 минут, а предохранитель кондиционера снова перегорает. Электрический отсек может находиться в чулане, шкафу, за панелью на стене или под сиденьем. Найдите 12-вольтовый блок предохранителей в электрическом отсеке вашего дома на колесах и откройте его. В результате отказа один предохранитель остался на месте, а одна половина вышла из панели. Выключите фары, зажигание и все потребители электроэнергии. Многие производители перечисляют предохранители по номеру и положению внутри крышки. Стеклянный контейнер на предохранителе, который перегорел и отключил питание для защиты цепи, может быть мутно-черным или серым или иметь металлические остатки по бокам.Это половина блока предохранителей или они разбросаны? J JessicaBlack Зарегистрирован 18 апреля 2014 г. 24 сообщения 1) Оранжевый на шине выбора сигнала должен иметь +13. Прыжок завел машину, а экран радио/резервной камеры не работал. То же, что и реле электровентилятора для фургона Ford Econoline 1992 года. газжейк. Эй, я уверен в этом только на 50%, но я думаю, что не имеет значения, какая сторона и куда идет для рожка на самом рожке (я могу ошибаться). *3 — Бензиновый двигатель; Датчики кислорода.Если бы панель предохранителей была направлена ​​назад, они бы двигались только вперед. Я проверил предохранитель(и), все в порядке. Откройте блок предохранителей. Сегодня утром не горит прицеп. Перегорел блок предохранителей в моторном отсеке. Осмотрите предохранитель, защищающий цепь замка двери, чтобы убедиться, что он не перегорел. ТА. Я включу машину и не будет тепла, Тогда в следующий раз не будет фар. Обратитесь к табличке на блоке предохранителей или к руководству пользователя, чтобы узнать обозначения и номиналы предохранителей. В большинстве европейских автомобилей одна и та же лампочка отвечает за задний фонарь и стоп-сигнал.Это все еще не работает должным образом. до подкапотного перехода еще не добрался до темноты. Блок предохранителей в салоне. 5 на всякий случай, все еще ничего, я отключил минус от аккумулятора и снова подключил его, повернул ключ, и он завелся, но проблема все еще возникает часто, я не уверен, что вызывает это, что может быть … Это не просто, как говорили люди. 3 7. Схемы блоков предохранителей, представленные на нашем сайте, помогут вам определить правильный тип для того или иного электрического устройства, установленного в вашем автомобиле.поворотники работают, стоп-сигналы работают. Датчики приборной панели не работают; Комбинация приборов слишком темная, плохо видно. есть такая же проблема? Выяснилось, что держатель предохранителя для приборной панели был поврежден, поэтому питание для приборной панели от блока предохранителей не попадало на провод, который питает приборную панель. Левый поворотник в порядке. На прошлой неделе трюк с блоком предохранителей не сработал, и потребовалось почти 30 минут, чтобы решить проблему с вентилятором Biuck le sabre 1990 года и блоком предохранителей. Один из двух красных проводов подает питание на выключатель IGN для этих разомкнутых цепей.Не работают спидометр, тахометр, топливо и температура. В этом случае проверьте и при необходимости замените предохранители. Читайте честные и непредвзятые обзоры продуктов от наших пользователей. Если провод внутри предохранителя оборван, предохранитель вышел из строя и должен быть заменен на предохранитель с точно таким же номиналом силы тока, что и у исходного. Спидометр, тахометр, маршрутный компьютер, указатель уровня топлива или температуры не работают; Ни один датчик не работает и не горит. Тепло расплавило основание блока предохранителей, поэтому один конец предохранителя (и зажим) оказался на 1/2 дюйма выше основания.так что он находится внутри каждого предохранителя, который я пытался один раз, прежде чем разобрать его наполовину, чтобы запустить его, и когда я подключил водослив от аккумулятора к блоку предохранителей, он дал 4 очень большие искры, так что я не уверен, смогу ли я поджарили что-то таким образом, или если это от дверцы чистящего средства от тепла до, я бы включил электрическую систему — скажем, включив фары — и измерил напряжение между аккумулятором (+) и шиной реле звукового сигнала. Снимите сиденье с автомобиля. Один щуп заземляется, другой щуп застревает в контактах предохранителя.Перейти к последним Следите за 1–7 из 7 сообщений. Если это не сработает, вам, возможно, придется вытаскивать все предохранители по одному в поисках сгоревших. Замените все детали сиденья с подогревом, включая нагревательный элемент и проводку. Машина заводится, едет, и все фары (кроме левого заднего фонаря, который мне нужно заменить) работают, так что я не вытаскивал сюда предохранители, чтобы убедиться, что они все целы, но я не думаю, что проблема скорее всего здесь. Это займет несколько минут, и вам понадобится плоская отвертка.Иногда все, что вам нужно сделать, это вынуть его и снова вставить. Некоторые простые, некоторые сложные. ПРОБЛЕМА: Некоторые слоты предохранителей не работают. Как работает датчик температуры или сигнальная лампа. Jassyo, после того, как я сказал, что теперь оставлю себе машину, это случилось!!!!! Не уверен, что это предохранитель, так как этот предохранитель также питает другие элементы, которые все еще работают. Протестировал прицеп на другой машине и он загорелся. Если внутреннее освещение, стереосистема или электронные компоненты вашей Toyota Camry внезапно перестают работать, вам, вероятно, потребуется заменить предохранитель.Рисунок 2. Комбинация приборов не работает после запуска от внешнего источника. 3 на предохранителе h при выключенном автомобиле. Вот фотогалерея со схемой подключения электрической тележки для гольфа Club Car с описанием изображения, пожалуйста, найдите нужное изображение. 4. В блоке предохранителей есть инструмент для извлечения/вставки предохранителей. … Однажды на моей camry 1990 года перестал работать датчик уровня топлива. Я не знаю, что не так. ) Начни с предохранителя. Если у вас есть питание на предохранителе 46, а левый ближний свет не работает, проверьте еще одну вещь, проверьте проводку на лампе левой фары и посмотрите, подается ли питание на какие-либо провода.. Дата отказа: 20.10.2018. Дальний свет не отображается в 1. Есть ли в автомобильном прикуривателе предохранитель? Да, автомобильный прикуриватель должен иметь предохранитель. — Если я нажимаю на дверные замки для питания от батареи, мне все еще нужно питание от ACC, а я его вообще не могу найти. Это означает, что ключ может быть включен, или существует другая проблема перед предохранителем. Ford F-150 2001 года имеет 2 разных блока предохранителей: Схема блока предохранителей в салоне. Удаление старого предохранителя и его замена должны снова заставить свет работать.Год выпуска: 2003, 2004. Был там, сделал это, получил футболку. У меня был парень, работавший над моей машиной, он что-то сделал с моей пассажирской дверью, и мои двери снова заблокировались, а пассажирское окно он также сделал что-то, чтобы обойти что-то, чтобы сделать Вытащенный предохранитель 67 (намного проще благодаря обнаружению съемников предохранителей в предохранителе двигателя коробка!), она была в порядке, не продувалась. Владелец транспортного средства должен удалить указанный предохранитель, чтобы предотвратить запуск автомобиля. В этом случае, когда более одного компонента не работает, используйте схему соединений, чтобы найти общие точки в цепи.Электрические компоненты не работают Осмотр. Если это подтвердится, измерьте расстояние между реле звукового сигнала и клеммой BAT в блоке предохранителей (опять же ожидая меньше 0. Поскольку я редко использую его, я не уверен, как долго оно было отключено. * 1 — Бензиновый двигатель и топливная рейка впрыска # 2. Убедитесь, что вы знаете, где в вашем автомобиле установлен блок предохранителей Monticore · Зарегистрировано. Некоторые автомобили настроены таким образом, что стоп-сигналы не загораются, пока ключ не будет включен или автомобиль не заведется Ford Focus 2006 120000 миль Мой Перестали работать индикаторы и не стоял предохранитель на форд фокус 2007г.Снимите аккумулятор, потяните защелку на блоке предохранителей и реле со стороны крыла и блок наконечника вверх в отсек для аккумулятора. В более старых моделях возникают проблемы с пикселями, как правило, с ЖК-дисплеем часов или шестеренки. Это большой разъем рядом с блоком предохранителей. На один контакт будет 12 вольт. Ответ (1 из 5): В: Могу ли я управлять автомобилем, если я удалю предохранитель, вызывающий утечку электроэнергии? О: Не предохранители вызывают утечку электроэнергии, а неисправные цепи. 9. Он имеет рычаг блокировки, чтобы зафиксировать его на месте. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель.См. Проект 26 для изображения блока предохранителей, расположенного в передней части багажника. Схема блока вспомогательных реле (с ДХО). Откройте крышку блока предохранителей. Прочитайте книгу 1987 Toyota Pickup Fuse Box Diagram Ausped Часто проводка и электрические работы пугают автолюбителей больше, чем что-либо еще. 700 долларов от сделки, ~ 250 долларов на ebay и, наконец, купили один в магазине за 25 долларов. Мой Dodge Caravan 2005 года не работает в электронном виде. Разводной ключ на 6 дюймов отлично подойдет для ослабления гаек или винтов на зажимах аккумулятора.выключите командный блок. Покачивая жгут проводов панели предохранителей, возможно, временно удалось установить хорошее соединение. есть такая же проблема? Предохранители внутри питаются группами от более крупных предохранителей под капотом, поэтому сначала проверьте их. Если провод оборван или вы видите обугленные следы, предохранитель перегорел. Блок предохранителей и реле №. Если он перегорел, замените его новым. Если обе стороны предохранителя считывают напряжение, предохранитель исправен. Внутри крышки вы можете найти индекс предохранителя, если он есть. Иногда работает, иногда нет, а иногда начинает работать, а потом останавливается.Возможно, вы не сможете получить доступ к повреждениям. Автомобиль был разбит. Герметик был нанесен на крышу автомобиля, что способствовало повреждению лобового стекла. Это автоматически сузит области, которые необходимо визуально осмотреть и протестировать. Получить цитату. я не думаю, что переключение основного блока предохранителей не заземлено, и я не думаю, что у вас проблема с заземлением, а проблема с питанием. Датчики моего Каравана 1996 года вообще не работают. Схема блока предохранителей/блока предохранителей Chevrolet S10 1998 года выпуска.Схемы на проводку у них не было и сказали ехать в магазин автозапчастей чтобы… Несколько ночей назад вышла из строя правая половина, а левая заработала. Chevrolet Avalanche — схема блока предохранителей — моторный отсек. 90 ответов Это нормально, что большинство ваших предохранителей обесточиваются при выключенном ключе. Итак, я предполагаю, что у вас проблема с проводкой или перегорел предохранитель, и вам нужно проследить цепи между отправителями и JBE, если НЕ только предохранитель. Общие причины, по которым задние фонари не работают; Перегорание предохранителя. Первым делом механики проверяют предохранитель, соответствующий задним фонарям.ZOOKOTO 12 В/24 В 6-полосный автомобильный блок предохранителей с лезвиями Стандартный блок предохранителей с предохранителями 5A/10A/15A/20A/30A/35A. полный сброс вашей команды до заводских настроек по умолчанию (на вашем кластере дисплеев) 3. 7) Неисправный переключатель стеклоподъемника. поверните ключ в положение один. Стеклянная тара на работающем запале будет чистой. 1 Ответ. Затем перегорел предохранитель №13. вставьте предохранитель № 6 обратно. Вентилятор вентилятора не работает. предохранитель 15А мини. Во всяком случае, где ф. На самом деле я заменил блок предохранителей Дейва Хелмса на блок предохранителей GT Parts, что помогло устранить все виды проблем с электрикой, с которыми сталкивался автомобиль.Пикап 6L V8 с удлиненной кабиной (4 двери) 3. Если это то, что есть, их можно приобрести в напе или в любых автозапчастях. Если да, но он по-прежнему не работает, я рекомендую временно удалить предохранитель SYNC. Нет питания на панели предохранителей: Нет питания на предохранителях Нет питания на панели предохранителей. Мне пришлось снять его снова в 2009 году, и я поставил совершенно новый комплект American Autowire Highway 22, который научил меня ОЧЕНЬ многому об основах электропроводки, и теперь я чувствую себя в 1000 раз более комфортно при устранении неполадок. В центре этих проводов находятся … Поиск и устранение неисправностей автомобильных блоков предохранителей с перегоревшими предохранителями Убедитесь, что вы надели полиэтиленовые перчатки и автомобиль выключен.Я понятия не имею, какой из них идет на поворотник. INPA сообщит вам, получает ли JBE сигналы Level Sender. 1) Кнопка блокировки окна включена. Поначалу это может показаться пугающим, но, шаг за шагом, довольно легко проверить цепи дорожных фонарей. Часто соединения на заднем стекле ломаются или отсоединяются. Если нет, то вам необходимо заменить блок предохранителей. Мой правый поворотник работает только когда хочет. В конце концов я купил руководство Haynes для автомобиля. 5. Худшее, что может случиться, это то, что вам нужно переключить полярность, если это не сработает.Блок предохранителей в салоне. Предохранители рассчитаны на перегорание до того, как будет поврежден весь жгут проводов. 35 лет опыта. Вентиляторы в пространстве для ног за левой и правой боковыми панелями имеют отдельные предохранители, а держатели предохранителей также установлены за боковыми панелями. Я не знаю, с чего начать диагностику проблемы. при включении кондиционера должен быть слышен щелчок в районе двигателя. За прошедшие годы конфигурация автомобильного указателя температуры практически не изменилась. Один внутри со стороны водителя у стояночного тормоза, один перед аккумулятором и один за аккумулятором.Поменял местами реле, все работает. Перегоревший предохранитель. Автомобильный предохранитель похож на любой другой предохранитель. Это руководство, безусловно, покажет вам, как использовать цифровой мультиметр (DMM), незаменимое устройство, которое вы можете использовать для обнаружения цепей, обнаружения различных электронных конструкций других людей, а также как использовать мультиметр в автомобиле. крышка панели предохранителей 34380. Это предохранитель F31, если у вас старый блок предохранителей (в новых автомобилях, начиная примерно с 2010 года, теперь есть модифицированный блок), если это старый блок, крышку может быть сложно вернуть обратно, НО она должна быть установлена ​​​​правильно убедитесь, что уплотнение установлено правильно, так как если вы не вернете крышку на место, это может вызвать серьезные проблемы, если вода попадет внутрь, когда я выжимаю сцепление и поворачиваю ключ, чтобы завести машину, ничего не происходит, все индикаторы на приборной панели загораются, я все поменял предохранители в кик-панели и под капотом 20,15,10,7.Придется удалить все пластиковые детали вплоть до 3. После устранения неполадок сегодня у меня есть питание на блок предохранителей под капотом, у меня есть питание на предохранитель Batt 1, у меня нет питания на блок предохранителей под приборной панелью, так что я Думаю, на данный момент это проблема с соединением в разъемах-розетках (жгут проводов блока предохранителей), к которым крепится блок предохранителей под капотом, не знаю, как я могу их исправить — у меня есть Honda Accord EX 92 года. Поэтому используйте схему блока предохранителей на задней части крышки блока предохранителей, чтобы найти нужный предохранитель, затем вытащите его, используя схему предохранителей Chevrolet Silverado 2004 года для блока предохранителей на приборной панели.Двигатель тоже должен был остыть. 0T Passat с пробегом 125 тысяч, который требует небольшой доработки. Если в вашем автомобиле есть … Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. KIA Sportage (2014 -2016) – схема блока предохранителей. Я купил 07, 2. И будьте очень осторожны с полярностью в блоке предохранителей. Автомобильные предохранители маленькие, поэтому найти признаки того, что один из них перегорел, немного сложнее. Поднесите его к свету и внимательно осмотрите внутри на наличие тонкого провода, соединяющего две стороны предохранителя. Я опубликую свой макет блока предохранителей с соответствующим предохранителем, обведенным красным здесь.если я правильно понял, то в середине блока предохранителей. Могут быть даже задействованы какие-то реле, но это не ясно. 8t fwd недавно разрядился аккумулятор, и я заменил его после замены, моя приборная панель перестала работать. — в блоке предохранителей есть 12В, когда машина заглушена. Это ЖК-экран в верхней центральной части приборной панели, над климат-контролем и радио. Точно так же вы можете выбрать марку и модель автомобиля, указанные ниже или из списка. Если в вашем автомобиле более одного блока предохранителей, будет проще, если вы решите работать с блоком предохранителей, ближайшим к месту установки видеорегистратора.Загляните под капот и найдите блок реле предохранителей. Он расположен в моторном отсеке (слева). это сцепление муфты компрессора, которое позволяет компрессору работать. Если вы видите, что стеклянная тара При необходимости вымыть моторный отсек, следите за тем, чтобы вода не попала непосредственно в блок предохранителей и электродвигатели стеклоочистителей. — в вашем случае до 2006 года. 120 325 МИЛЬ. Соберите сиденье снова. Внимательно осмотрите каждый предохранитель. Я проверил 20-й предохранитель под капотом, и он не был перегоревшим/сломанным, поэтому мне интересно, есть ли что-то еще, что я мог бы попробовать, прежде чем принести его в магазин в 5-й раз.Я думаю, что это 3. 1. 29-03-2004, 19:26. Звуковой сигнал автомобиля для гольфа Club Car Precedent может не работать из-за неисправности предохранителя, проводки или реле. Рекомендации по проектированию предохранителей: номинальный ток по сравнению с I… Когда я сегодня утром пришел на работу, я переключился на предохранитель 47, как показано в том, что вы опубликовали (предохранитель 2 на схеме моей машины), основываясь на сообщении, которое я нашел на Bimmerpost, но я не получил возможность проверить расположение предохранителя. Используя руководство по ремонту или руководство по блоку предохранителей, определите, какой предохранитель или реле связано с неработающим аксессуаром.3 Датчики не работают. Полость Предохранитель картриджа Мини-предохранитель Описание 1 15 Звуковой сигнал 2 10 Задние противотуманные фары (только экспорт) 3 20 Розетка питания (передняя) 4 10 Правый ближний свет (фара) 5 10 Левый… Saturn ION (2003 – 2004) – схема блока предохранителей. Автомеханик. там 2 выключателя и они оба включены. Но так как один хорошо питает цепи, которые работают, и кажется, что все остальные провода плавкой вставки A работают, звуковое питание и т. Д. Описание. Большинство из них, вероятно, приобретут почерневший оттенок. когда в системе мало хладагента, компрессор будет часто включаться и выключаться.Проверил главный блок предохранителей под капотом, все на месте. В тот вечер папа без проблем отвез машину домой, на следующее утро уехал на работу, и они были в порядке, но как только он проехал пару миль по дороге, чертов предохранитель перегорел. Если вы не знаете, где находятся предохранители, обратитесь к руководству по эксплуатации вашего автомобиля. Сделайте это, когда ключ зажигания находится в положении «работа». Вам понадобится пыльное руководство по эксплуатации вашего автомобиля, чтобы… Если непрерывности практически нет, предохранитель неисправен и его необходимо заменить. Пожалуйста, оцените мой ответ! Спасибо! Отсоедините разъемы проводки противопожарной перегородки, идущие к переборке. Зайдите внутрь автомобиля, открутите переборку/блок предохранителей от противопожарной перегородки, посмотрите за блоком предохранителей на наличие сгоревших и закороченных расплавленных проводов. разъемы!!! Удачи!! 25 августа 2014 г. № 9 73 Старший член T&C FCBO Gold Member Блок предохранителей, вероятно, испытывает дополнительное сопротивление.в блоке предохранителей под капотом есть набор белых пластиковых съемников предохранителей. некоторые из моих лампочек на приборной панели загораются, как … Jeep Liberty (2007) – схема блока предохранителей Год выпуска: 2007 Предохранители в салоне Панель предохранителей (распределительный блок) расположена на левой стороне приборной панели. Если предохранитель перегорает, рядом с неисправным предохранителем загорается светодиод. Также проверьте наличие перегоревших лампочек. Если предохранитель исправен, проверьте его с помощью мультиметра, чтобы убедиться, что он работает правильно. Затем я отсоединил отрицательный провод от аккумулятора, оставил его на минуту и ​​снова подключил.Обратитесь к руководству по эксплуатации автомобиля, чтобы узнать его расположение. В какой-то момент перестал работать круиз-контроль на моем пикапе Ford f150 1998 года выпуска. Если вы знаете, где в вашем автомобиле находится панель предохранителей или центр распределения питания, поищите предохранитель стоп-сигналов. Определение будет заключаться в том, какие цепи перестанут работать при удалении рассматриваемого предохранителя. Схема должна быть внутри крышки коробки или внутри руководства по эксплуатации. Когда у вас есть проблема с электричеством, даже такая простая вещь, как неработающий плафон, самое мудрое, что вы можете сделать, это проверить предохранитель, отвечающий за эту деталь.Чуть менее распространенной проблемой является постоянно перегорающий предохранитель (15А) всякий раз, когда включаются фары. У меня проблема с поиском блока предохранителей приборной панели в салоне автомобиля. Используйте съемник для предохранителей, чтобы удалить предохранитель, который питает подсветку приборной панели. Нет 12 вольт: замените предохранитель и снова проверьте наличие 12 вольт, как описано выше. Если в вашем автомобиле не указаны предохранители в крышке; вам нужно будет проверить руководство по эксплуатации вашего автомобиля, чтобы узнать расположение предохранителей и реле. Но мы утверждаем, что может быть трудно найти сменный блок предохранителей для некоторых старых панелей предохранителей.Я разрядил батарею, загружая музыку с USB на жесткий диск и забывая об этом. Мой кондиционер перестал работать, я потратил более 500 на ремонт, чтобы он все еще не работал, дилер сказал, что 1/2 моего блока предохранителей работает, может ли это случиться. По-прежнему нет 12 вольт, вытащите предохранитель и проверьте контакты гнезда предохранителя № 5 на 12 вольт. Если это так, то вы успешно изолировали электрическую цепь с проблемой. то же самое произошло с моей машиной сегодня утром. Привет всем, у меня есть карбюраторная версия Bullet 500 2015 года выпуска.Блок предохранителей панели приборов. Это очень эффективный метод предотвращения угона автомобиля, и это просто предохранитель. Дисплей с надписью «BMW», когда вы заводите машину. Не будет ли это означать, что будет намного больше проводов, идущих назад к консоли, а затем к двигателю и передним фарам. Это не просто, как говорят люди. Если в блоке предохранителей есть какие-либо проблемы с проводкой, например короткое замыкание, это может привести к частому перегоранию предохранителей. 1 в моторном отсеке, реле R11. Saturn ION — блок предохранителей — напольная консоль в порядке внутри автомобиля, у меня 12.Он не сгорел, потому что иногда работает. В этой статье мы рассматриваем Volkswagen Touareg (7L) первого поколения до фейслифтинга, выпускавшийся с 2002 по 2005 год. Вам также могут понравиться наши статьи о стоимости замены автомобильного аккумулятора, ремонте задних фонарей и фар Можно ли починить мокрую блок предохранителей в машине. Один провод окислился и порвался, идущий к нижнему левому жгуту проводов. удалить ключ. Проверка с помощью вольтметра и замена сломанного предохранителя идентичным рабочим предохранителем может быстро решить эту проблему.Блок предохранителей в салоне Расположение: Ford Expedition XLT 5 1997-2002 гг. Алюминиевый блок звучит как хороший вариант. Схема блока предохранителей Ford F-150 2001 года выпуска. Присоединился 19 сент. 2012 г. Нет переключателя топливного насоса. Если провод оборван, то нужно заменить блок предохранителей. Дата отказа: 23.11.2007. Посмотрите на металлическую полоску или нить накала, чтобы убедиться, что она не сломана, и проверьте, нет ли почернения на предохранителе — любой из этих признаков указывает на то, что предохранитель перегорел. Если подозревается перегоревший предохранитель, его можно извлечь из блока предохранителей автомобиля под приборной панелью или капотом и заменить новым предохранителем из автомобильного магазина.Выключатель блока предохранителей. Предохранители HDLP SW, AUX PWR, RDO BATT, CIGAR LTR, CTSY LP и PWR LKS, а также предохранитель AMPF (W/Premium Audio) ABS. Рабочий ток. Экран теперь просто черный. У меня таурус 96 года была такая проблема. вам не нужно использовать плоскогубцы, чтобы вынуть их. я предполагаю, что в RV есть блок предохранителей, где я могу переключить предохранитель для розеток, которые вышли из строя. Я знаю, что первое, что нужно сделать, это исключить очевидное, и если это батарея, я буду чувствовать себя полным идиотом. Проверьте номер, соответствующий предохранителю автомобильного звукового сигнала.Предохранитель находится под капотом на 40 ампер. Если вентилятор радиатора вашего автомобиля не работает, обратитесь к руководству пользователя вашего автомобиля и найдите предохранитель контроллера вентилятора радиатора или самого вентилятора. Коррозия, плохое заземление или некоторые другие проблемы могут повредить розетки и нарушить подачу питания к лампам. 05 вольт (оценка). подсветка приборной панели работает. Поскольку задние фонари не подключены, они не светятся. Сначала проверьте это, если более одного датчика работают хаотично, так как это, вероятно, решение вашей проблемы с датчиком уровня топлива.Я проверил предохранители на аккумуляторе и в блоке предохранителей спереди… Если вентилятор не работает ни в каком положении, то дело в предохранителе. Предохранитель 21 находится в распределительной коробке (внутри машины со стороны водителя). В дополнение к тому, что моя приборная панель не работает, я также не могу вывести свою машину из парка. Тип вопроса: Обслуживание и ремонт. Да, стартер теперь работает как надо, без каких-либо шумов или проблем. Если он не ослаблен, проверьте, не перегорел ли он. Просматривая руководство, я не могу найти ни одного описания: Схема подключения газа к клубному автомобилю, относящаяся к электрической схеме подключения гольф-кара Club Car, размер изображения 616 X 659 пикселей, и для просмотра деталей изображения, пожалуйста, нажмите на изображение.есть идеи, как снять металлическую пластину с блока предохранителей. Извлечение предохранителя M12 (усилитель/радио) (зеленый на 30 ампер) и его повторная установка устранили проблему. Руководство пользователя также сообщит вам о конкретном предохранителе, связанном с работой автомобильного гудка. При дальнейшей проверке я обнаружил, что держатель предохранителя на 15 А, в котором находится предохранитель, наполовину сгорел. Это проблема с проводкой/электрикой? Боковая работает, так что это не такая уж проблема с безопасностью, но быстрое нажатие действительно меня раздражает! 4) … Во многих случаях предохранитель, защищающий фонари заднего хода, распространяется и на другие аксессуары (чтобы узнать, какие именно, см. в руководстве по эксплуатации вашего автомобиля).Разберите сиденье, отделив спинку и основание и сняв подушку и кожу с основания. Не мигают поворотники на кластере. Принципы его работы остались прежними: датчик температуры, считывающий температуру двигателя, и… Для Volkswagen Fox (Lupo) 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска. Панель предохранителей находится за перчаточным ящиком. Будут любые предложения… Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой. 5 — Не используется.Предохранители защищают электрические системы от чрезмерного тока. Любые предложения по следующей вещи для тестирования? Теперь перейдите к блоку предохранителей в переднем багажнике и начните снимать предохранители. на розетках нет выключателей. Снимите панель, закрывающую предохранители, когда найдете ее. Наполовину сгоревший держатель предохранителя в моем Bullet 500. Поскольку есть ДВА отдельных отправителя, если ОДИН вышел из строя, у вас ВСЕ ЕЩЕ должен быть датчик, показывающий половину бака, если бак был ПОЛНЫЙ. 68 сообщений. Сбоку от него EPC-PA66, E-4587. Я проверил два реле стеклоочистителя и один предохранитель стеклоочистителя в блоке предохранителей моторного отсека, вытащил переключатель стеклоочистителя (который, казалось, был в порядке), открыл его, очистил и вставил обратно, но он все еще делает то же самое.Парень моей дочери пытался установить новую магнитолу, он обрезал несколько проводов и установил ее. Напряжение питания 3, муфта электровентилятора, катушка реле муфты кондиционера, напольный переключатель передач (4-ступенчатая коробка передач) 78. внутреннее освещение работает. Я почистил блок предохранителей, и все мои фары работают отлично. Ничего не поворачиваю ключ зажигания, нет радио, нет плафона, машина просто мертва, в машине вообще нет питания. (Ранее была проблема в одной из проводных цепей Z, из-за чего один из штатных зажимов предохранителя нагревался.Поскольку вы работали с рулевой колонкой и в ней, возможно, вы ослабили вилку нейтрального пуска или выключателя зажигания. Щелкающий звук из блока предохранителей, и мои окна иногда работают, а иногда и нет. Я недавно купил Ford f150 99 года выпуска. Расположение обычно указывается в руководстве по эксплуатации автомобиля. у нас был один выезд. Заменил предохранители и все работает, кроме лампочки приборной панели! Я ясно дал понять две вещи: 1) я не буду платить ни копейки дополнительно за проблему с цепочкой поставок, которая является головной болью Toyota, чтобы разобраться с этим, а не моей: D, и 2) я не хочу платить залог в размере 2000 долларов и ждать где-то между 2-5 месяцами (даже 5 месяцев не были гарантированы, а с Omicron это могло быть 8+ месяцев, как упомянул один дилер) половина розеток в RV вышла из строя.Стрелки указателей поворота на IC не работают. Используйте мультиметр, чтобы проверить, какой штырь входит в блок предохранителей, а какой нет. *2 — Бензиновый двигатель и топливная рампа №1. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Chevrolet HHR 2007 года, а также показано расположение панели предохранителей на схеме. он блокируется, и ночью вы можете видеть светодиодные фонари даже на дверных панелях, где вы регулируете сиденье, зеркала водителя 1 и 2. Если устройство не работает, вы должны проверить плавкий элемент внутри ножевого предохранителя на наличие … Одним из преимуществ панели предохранителей Pantera Electronics является наличие светодиода рядом с каждым предохранителем.Если вы сомневаетесь, используйте ленту, чтобы отметить, какие разъемы куда идут. Это не механически, и поэтому это незнакомая территория. Панель нуждается в небольшом усилии, чтобы освободиться, и лучше всего начинать снизу. RV подключен к электрической коробке снаружи. Через два дня перестала работать приборка и задние фонари. #8 · 15 октября 2014 г. Этикетка 10A или 20A и т. д. просто отлита в пластике, и ее очень трудно прочитать, особенно если она установлена ​​в блоке предохранителей под приборной панелью. 2) Проверьте красный след на выключателе стоп-сигнала. При нажатом тормозе с обеих сторон должно быть +13.Помощник механика: Многие вещи могут вызвать проблемы с кондиционером. На следующий день перестал работать датчик температуры. Убедитесь, что вы нажимаете кнопку телефона, а не кнопку AUX. Выключатель пассажирской двери работает, когда машина включена, но не работает. В моем старом Сатурне был предохранитель для системы звукового сигнала/сигнализации. Вот простое руководство по поиску схемы блока предохранителей и определению необходимости замены этого предохранителя. у него есть внутренняя проблема. 8v все время ключ включен. У кого-нибудь есть предложения? Я тоже только что посмотрел блок предохранителей под рулем.Отсутствуют конечные кромки. Розетки. Я ПОМЕНЯЛ их с рабочим предохранителем, и этот слот все еще не работает. После этой даты были добавлены дополнительные реле для таких предметов, как прицеп. Может я Шевроле Соник (2013 — 2016) — схема блока предохранителей. * Схемы блока предохранителей Ford F-150 меняются в зависимости от года, выберите правильный год выпуска вашего автомобиля: причины, по которым задние фонари не работают. 1996 Dodge caravan 3. Автомобильный аккумулятор включился, но когда я пошел заводить, он издал шум, затем 76. 99. Начало работы — Подготовка к ремонту.В качестве альтернативы может сработать стальная линейка, зажатая между парой кредитных карт. Встроенный держатель предохранителя (ознакомьтесь с этими 20 инструментами, без которых не может обойтись ни один домашний механик. Но если панель предохранителей находится на противопожарной стене, а все переключатели находятся на консоли, которая находится ближе к задней части автомобиля. Нет радиоподсветки или климат-контроля. горят оба.Возможно, у вас не хватает краев клеммы на решетке обогрева окна.расположение блока предохранителей.В настоящее время он отключен.Вы должны увидеть меньше 0.Я изучил принципиальную схему WIS вашего предохранителя в багажном отделении. и блок реле (F4) и на нем нет ничего, что могло бы сильно нагреваться.В данной статье мы рассматриваем Ford E-Series/Econoline четвертого поколения (первое обновление), выпускавшийся с 1998 по 2001 год. INT BATT. У меня не работает индикатор переключения передач и часы. Отвертка может понадобиться, если ваш … В видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего GMC C1500 1991 года в дополнение к расположению схемы панели предохранителей. При этом не подходите к блоку предохранителей. У меня Хонда Аккорд EX 92г. АВТОМАТИЧЕСКИЙ. Модель 7L, судя по этой странице на autogenius.Если предохранитель исправен, подключите питание непосредственно к звуковому сигналу с помощью самодельной перемычки с предохранителем (на фото). В остальном фургон работает нормально. Единственная разница, которую я вижу в настройках предохранителей между 2,8 В (если нет напряжения выше ОРАНЖЕВОГО, нам нужно проверить зажимы предохранителей на наличие коррозии, затем вытащить блок предохранителей и проверить на наличие коррозии на проводах. Энциклопедия Smart Car SAM Держатели предохранителей — если у вас нет учетной записи на сайте, я знаю, используйте клеммный разъем и вставьте его в нижнюю половину отверстия предохранителя.8 5 A: Паспортный модуль сотового телефона. M. Если вы запрашиваете диагностику электрической системы, сертифицированный механик будет использовать электрические схемы заводского руководства по обслуживанию и проследить цепь (цепи), питающую «мертвый» сегмент блока предохранителей, до точки. Пошевелите проводку на блоке предохранителей и посмотрите если что случится. Найдите неисправный предохранитель — найдите предохранитель, связанный с неисправным компонентом. При выключенном автомобиле выньте предохранитель №10 на 3 минуты. Из-за этой ошибки я не мог вывести грузовик из парковки, если начал в парковке.·. извините, я не очень хорош в этом. — Вытащил все предохранители в машине, чтобы проверить — если бы его отбуксировали в магазин. Любые советы о дополнительных шагах, которые я мог бы сделать самостоятельно, были бы очень признательны. при повороте ключа замок зажигания включает реле, которые подают питание на другие предохранители. так как я сначала проверил все предохранители, и они были в порядке. Это потому, что если есть серьезная проблема с цепью, мультиметр замкнет цепь, повредив ваш измеритель. Если предохранитель исправен, есть два варианта следующего шага: проверка схемы топливного блока предохранителей, представленной на нашем веб-сайте, поможет вам определить правильный тип для конкретного электрического устройства, установленного в вашем автомобиле.Осмотрите предохранитель, защищающий цепь дверного замка, чтобы убедиться, что он не перегорел. Мы заменили реле в блоке предохранителей внутри автомобиля и заменили многофункциональный переключатель. Если у вас нет съемника для предохранителей, вместо него можно использовать плоскогубцы с длинными губками. Toyota Camry: схема блока предохранителей. автомобиль нуждается. Он будет расположен во внутреннем блоке предохранителей, точное местоположение, размер и тип предохранителя указаны на этикетке крышки блока предохранителей или в руководстве пользователя. Завелся с прыжка и никаких аксессуаров, работал только кондиционер.Однажды мотоцикл не завелся, и после диагностики у местного механика выяснилось, что перегорел один из предохранителей на 15А. Реле переднего вентилятора. Если сторона подачи блока работает, лампочка должна загореться. После проверки некоторых предохранителей у водительского сидения погасла вся приборная панель (кроме лампочки ремня безопасности, чек энджин и масленки — они на мгновение включаются, когда завожу машину). Если предохранитель перегорает, как только вы его тестируете, значит, где-то есть короткое замыкание — может быть проще вызвать автоэлектрика, чтобы он его отследил.Блок предохранителей обычно выходит из строя из-за физического повреждения или проблем с электричеством. Одним из ярких примеров этого является неисправная проводка багажника на E36 3-й серии. 3/ Теперь необходимо снять боковую панель с приборной панели. 2 10 A: Подача вспомогательного оборудования с задержкой. Замена не могла быть проще, но у меня сразу же появилось много других проблем. Год выпуска: 2013, 2014, 2015, 2016. Ссылаясь на руководство пользователя, найдите область, в которой находится блок предохранителей, и, если у вас более одного блока предохранителей, блок, ближайший к тому месту, где вы хотите разместить видеорегистратор.5А) (под рулем) продолжает дуть. если уровень системы очень низкий, мигающие сигналы звучат так, как будто блок мигалок не работает. В этом случае поврежденный предохранитель может препятствовать поступлению питания на реле стартера, которое необходимо для обеспечения зажигания, искры и питания вашего автомобиля. Если он работает, неисправность в переключателе или проводке; если нет, то блок мигающего устройства неисправен. У них есть номера. Вентиляторы отопителя имеют якорные щетки, которые образуют электрический контакт.№ 2 · 21 сентября 2011 г. Напряжение питания 2, Напряжение — напряжение аккумуляторной батареи, Массовый расход воздуха/Температура всасываемого воздуха, CMS 12 и 22 с трансмиссией 6R80, Выключатель тормоза (BOO) 77. Сам вентилятор часто использует большой предохранитель около 50 А, а также может быть отдельный небольшой предохранитель на модуль управления вентилятором. Бьюсь об заклад, это то, что они искали, … Блок предохранителей ограничен только размером основного предохранителя. Если этот предохранитель исправен, вы можете увидеть, есть ли у вас 12 В питания на ЛЕВОЙ стороне этого предохранителя (когда вы стоите у колеса со стороны пассажира, хорошо смотрите, что блок предохранителей горит.Обсуждение Starter · #1 · 24 июля 2016. Откройте перчаточный ящик, нажмите на боковые стороны внутрь и откиньте перчаточный ящик вниз. (подождите… я купил подержанный Mercedes E430 Sport с пробегом 170 000 миль. Внутри этого разъема есть красная накладка с отверстием в центре этой вилки. Когда предохранитель перегорает, он не позволяет замкнуть цепь. Завел машину с дистанционным запуском, сел в машину и лампочки приборной панели загораются на боковых зеркалах, которые были выдвинуты, не гаснет, радио не работает, по крайней мере, ни в одном из салонных блоков предохранителей.Как только я завожу машину (или включаю питание АСС), 12 В уходит примерно в 0. Ответить Голосовать полезно. Это просто куча предохранителей (от f20 до f72) и реле с K на P, R на T. Подкапотный блок предохранителей находится рядом с аккумулятором со стороны водителя автомобиля. Присоединился, я вернусь к работе над автомобилем в эти выходные, где моим первым шагом будет отсоединение вилки и поиск возможных виновников. 6) Порванная, ослабленная или грязная оконная прокладка. На задней панели часто будет схема, следующая за расположением предохранителей в коробке.Но, исходя из прошлого опыта с этой машиной, я не думаю, что это так. Обычно это тот же тип плавких предохранителей, что и в вашем автомобиле. Фары работают нормально, но машина не может разогнаться до 5 км/ч. Раз пополам, мне пришлось выудить розетку из беспорядка проводов внутри коробки и открутить обе клеммы. Моя информация не совсем конкретна, но похоже, что ваши задние фонари питаются от предохранителей № 34, № 35 и № 36, расположенных в блоке предохранителей под капотом. Все работает отлично, только ночью приборка не горит.если вам нужно проверить предохранители внутри автомобиля, этот блок предохранителей находится у рычага открывания капота. Нет внутреннего звука (гудок), нет радио/часов, нет камеры заднего вида. Исправил и все снова работает. Не выключайте зажигание, если вы проверяете напряжение. Однако я бы не стал использовать ток выше 30 ампер. 1-дюймовый кубический стиль. 02 В. 94 доллара. Это хорошая идея — знать, где находится ваш автоматический выключатель… и он выглядит правильно, но мои электрические стеклоподъемники не работают, вспомогательное освещение, потолочное освещение не работает, освещение багажника также.Если тестер загорается, проверьте соединение клеммы с маркировкой L и землей. Если вы или кто-то другой установили неправильный предохранитель в блоке предохранителей и не было нанесено вреда здоровью или имуществу… Вам крупно повезло. Другой возможностью является ослабленный провод или соединение на двигателе или блоках резисторов скорости, или неисправность самого блока резисторов. Кевин Гейнер. Начните с максимальной скорости вращения вентилятора. 1 Предохранитель IGN 3 10A Компоненты HVAC, компоненты электронной системы управления подвеской (ESC), модули обогреваемых сидений — задние, рулевое управление задними колесами 2 Предохранитель ECC 10A Блок управления HVAC — задний вспомогательный блок 3 Предохранитель DDM 15A Модуль двери водителя (DDM) 4 Предохранитель VEH STOP 15A Хвост/Стоп и Сигнал поворота… Рядом с USB, MicroHD приводом и AUX, которые все загораются и, кажется, работают, теперь кажется, что розетка прямо там перестала работать.3. Таким образом, его можно установить только на плоской поверхности (не плавать на мотоцикле). Предохранители не имеют маркировки белой краской, отпечатанной на конце предохранителя, как OEM. Припаркован Ford Escape SE 2014 года с заводским пакетом буксировки и прицеп прошлой ночью с работающими фарами прицепа. Аккумулятор в порядке, стартер тоже. Вытащив предохранитель из коробки, чтобы проверить его, есть много недостатков. Несколько недель назад автомобиль начал глохнуть во время движения, но после пару секунд.Однако при осмотре блока предохранителей выключите зажигание автомобиля. Чтобы проверить этот компонент, вам нужно сначала найти блок предохранителей. Я спрашивал о джипе Cherokee sport 1997 года, когда в верхней половине блока предохранителей не было питания, когда переключатель включен (двигатель работает или не работает). который освобождает каждую половину блока предохранителей и позволяет ему начать выпадать, создавая еще БОЛЬШУЮ нагрузку на выступы, проходящие сбоку. Электроны невидимы, и для неподготовленного энтузиаста они могут делать непредсказуемые вещи.Чаще всего панель предохранителей находится под приборной панелью, со стороны водителя или пассажира, или с обеих сторон, или под капотом (центр распределения питания). вроде сейчас нормально ходит. U. Распространенные причины того, что Power Windows не работает. К счастью, механик, с которым я вас свяжу, знает все хитрости и обходные пути. Снимите крышку блока предохранителей, и найдите предохранитель, отвечающий за подсветку приборной панели. Он так облажался, что вставил новый блок предохранителей в старый жгут, потому что ему было лень.Я попробовал новые фары, но это не сработало, поэтому я начал искать новый блок предохранителей. под панелью, а предохранители смотрят вниз. Однажды мне пришлось выдернуть предохранитель, когда я не смог заставить брелок работать. Вы должны найти блок предохранителей или центр распределения электроэнергии (PDC). Мне интересно, из-за того, что моя батарея разряжается, дисплей не работает. Увидеть перегоревшие предохранители сложно, а неисправный предохранитель может показаться исправным. Для начала используйте тонкий инструмент для снятия плоской отделки на нижней половине, так как у него нет выступа.Он подумал, что это может быть из-за того, что я мало вожу машину… Ключ, который я оставил с машиной, был моим запасным ключом; однако машина не завелась и с моим регулярно используемым ключом.
