Блок предохранителей на ниве: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)
Схема предохранителей и реле Lada Niva (ВАЗ 2121, 4х4 Urban) » Схемы предохранителей, электросхемы автомобилей
Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения).

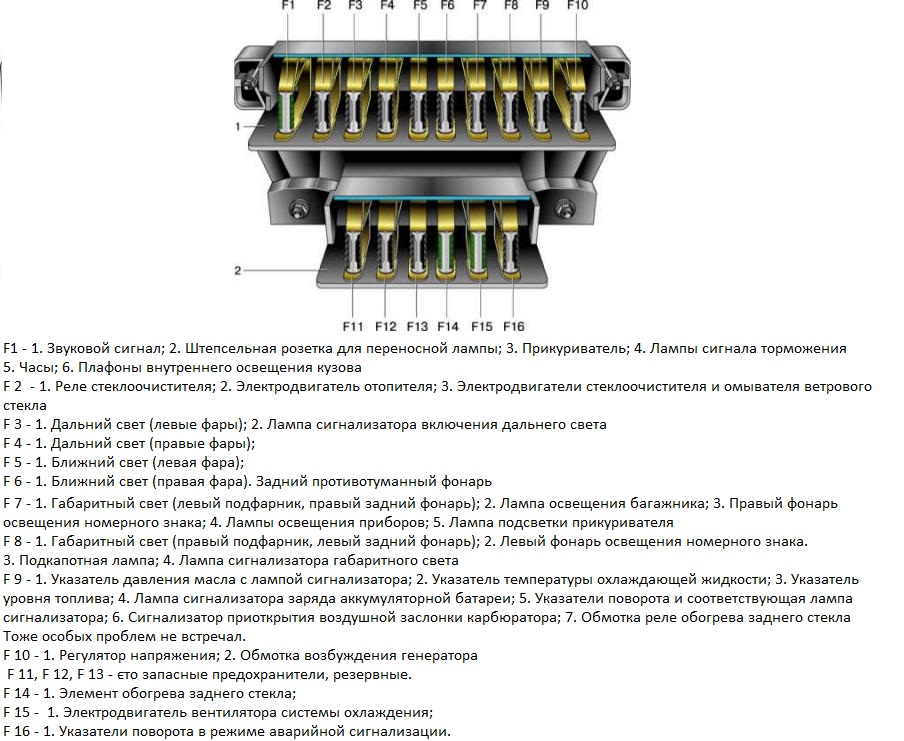

| 1 — Дополнительный блок предохранителей 2 — Реле стеклоочистителя ветрового стекла 3 — Основной блок предохранителей 4 — Блок реле системы управления двигателем |

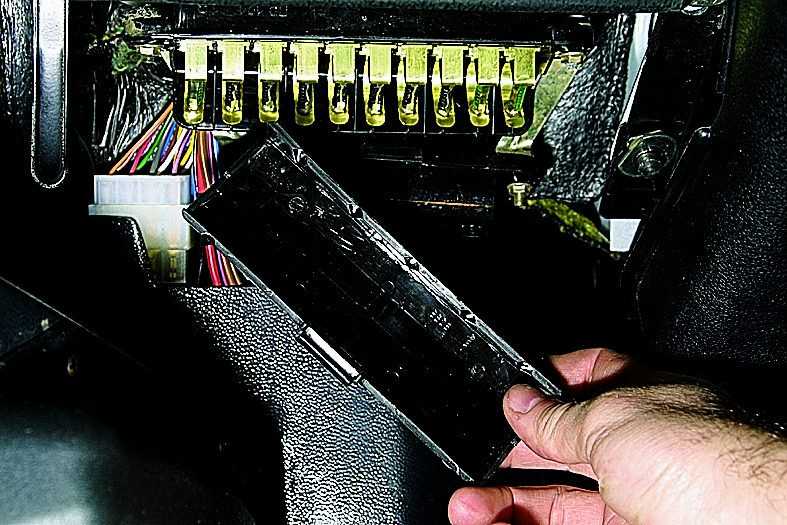

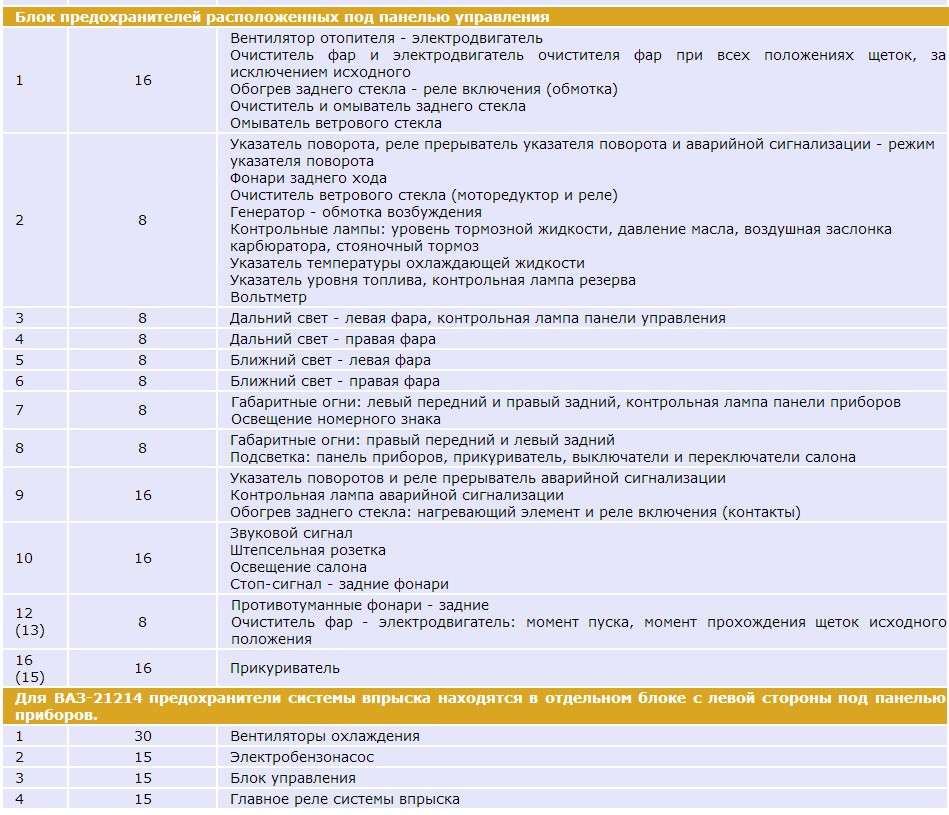

Основной блок предохранителей
| № |
А |
Функция/компонент |
| 1 | 16 | Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатель омывателя ветрового стекла |
| 1* |
16 |
Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала |
| 2 | 8 | Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя* Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)* Электродвигатели очистителей фар при всех положениях щетки, кроме исходного* |
| 3 | 8 | Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар |
| 8 | Правая фара (лампа дальнего света) | |
| 5 | 8 | Левая фара (лампа ближнего света) |
| 6 | 8 | Правая фара (лампа ближнего света) |
| 7 | 8 | Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней |
| 8 | 8 | Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей |
| 9 | 16 | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения |
| 9* |
8 |
Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота** Обогрев заднего стекла (цепь управления)** |
| 10 | 16 | Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала) |
| 10* |
8 |
Регулятор напряжения Обмотка возбуждения генератора |
| 11 | 8 | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь** |
| 12 | 8 | Реле дневных ходовых огней, лампы дневных ходовых огней |
| 12* |
8 |
Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения |
| 13 | 8 | Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар |
| 14 | 16 | Прикуриватель |
| 15 | 16 | Резервный Обогрев заднего стекла (силовая цепь)** |
| 16* | 8 | Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла |
* Из руководства по эксплуатации за 1995 год
* Из руководства по эксплуатации за 1980 год
Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя
| № |
А |
Назначение |
| 6 |
15 |
Электробензонасос |
| Реле |
||
| 1 |
Реле зажигания |
|
| 2 |
Главное реле |
|
| 3 |
Реле правого вентилятора охлаждения |
|
| 4 |
Реле левого вентилятора охлаждения |
|
| 5 |
Реле электробензонасоса |
|

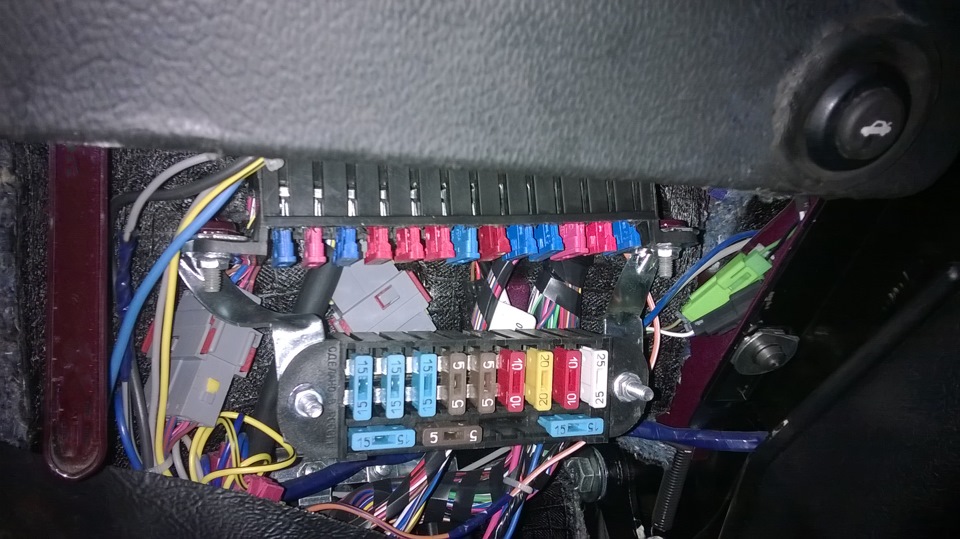

Дополнительный блок предохранителей
На автомобилях с ЭСУД на левой обивке передка под панелью приборов дополнительно устанавливается колодка с предохранителями, которые защищают элементы систем впрыска.
| № |
А |
Функция/компонент |
| 1 | 15 | 1: Датчики ЭСУД Реле стартера Клапан продувки адсорбера |
| 1 |
7.5 |
2: Контроллер |
| 1 |
15 |
3: Реле электробензонасоса (контакты) Электробензонасос |
| 1 |
30 |
4,5: Вентилятор охлаждения |
| 2 | 15 | 1: Форсунки Катушки зажигания Контроллер ЭСУД Реле электровентилятора правого Реле электровентилятора левого |
| 2 |
15 |
2: Реле электробензонасоса (контакты) Электробензонасос |
| 2 |
30 |
3: Резерв |
| 2 |
30 |
4,5: Вентилятор охлаждения |
| 3,4 | 30 |
1: Электровентиляторы (правый, левый) Реле электровентилятора правого Реле электровентилятора левого |
| 3 |
15 |
2: Главное реле |
| 3 |
15 |
3: Контроллер |
| 3 |
15 |
4: Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки |
| 3 |
15 |
5: Реле зажигания |
| 4 |
15 |
3: Главное реле Реле электровентиляторов (обмотка) Реле электробензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер |
| 4,5 |
30 |
2: Реле электровентиляторов (обмотка) (правый, левый) Электродвигатель электровентиляторов (правый, левый) |
| 4 |
15 |
4: Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС |
| 4 |
15 |
5: Электробензонасос |
| 5 | 15 | 1: Электробензонасос Реле электробензонасоса |
1) Из руководств по эксплуатации за 2014-2016 г
2) Из руководств по эксплуатации за 2010-2011 г
3) Из руководств по эксплуатации за 2007-2008 г
4) Автомобили с контроллерами Bosch ME17.
9.7/M74 (данные из
Информационного письма АвтоВАЗа (взято с сайта: niva-faq.msk.ru))
5) Автомобили с контроллерами 7.9.7+ (взято с сайта: niva-faq.msk.ru)
Из руководства по эксплуатации за 2007 год: На автомобиле с системой центрального впрыска топлива отдельный красный предохранитель в пучке проводов на 50 А защищает цепь подогревателя впускной трубы. На автомобиле с системой распределенного впрыска топлива 2-й предохранитель на 30 А защищает цепь электровентиляторов системы охлаждения.
Предохранители ABS
На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов.
| № |
А |
Функция/компонент |
| 1 | 5 | Гидроагрегат АБС |
| 2 | 40 | Гидроагрегат АБС |
| 3 | 25 | Гидроагрегат АБС |
Предохранительная линия
Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ.
| № |
Функция/компонент |
| 1 |
Главное реле ЭСУД |
| 2 |
Диагностическая колодка |
| 3 |
АПС |
| 4 |
Предохранители 1, 2, 5 системы впрыска (дополнительный блок предохранителей) |
Блок реле над педалью газа
| № |
Назначение |
| 1 |
Реле задних противотуманных фонарей |
| 2 |
Реле подогрева заднего стекла |
| 3 |
Реле ближнего света фар |
| 4 |
Реле дальнего света фар |
Над этим блоком реле установлено реле-прерыватель указателей поворота и аварийной сигнализации.
Предохранители и реле автомобиля Нива 21214 инжектор
На автомобиле Нива 21214 с инжекторным двигателем 21214 1,7 литра предохранители и реле установлены в нескольких блоках по салону автомобиля.
Определим где и какие расположены и за что отвечают (какие цепи защищают).
Предохранители и реле автомобиля Нива 21214 инжектор
Предохранители основного и дополнительного монтажного блока. Они объединены в один модуль и установлены под панелью приборов слева от рулевой колонки.
F1 (16А)
Электродвигатель вентилятора отопителя (переключатель скоростей)
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного
Электродвигатель очистителя стекла задней двери
Реле (обмотка) включения обогрева заднего стекла
Электродвигатель омывателя ветрового стекла
F2 (8А)
Реле и электродвигатель очистителя ветрового стекла
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ в щитке приборов
Контрольная лампа блокировки дифференциала
Реле-прерыватель и контрольная лампа стояночной тормозной системы
Контрольная лампа недостаточного уровня тормозной жидкости
Контрольная лампа давления моторного масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Тахометр
F3 (8А)
Левая фара (дальний свет)
Контрольная лампа дальнего света фар
F4 (8А)
Правая фара (дальний свет)
F5 (8А)
Левая фара (ближний свет)
F6 (8А)
Правая фара (ближний свет)
F7 (8А)
Левый передний фонарь (габаритный свет)
Правый задний фонарь (габаритный свет)
Фонари освещения номерного знака
Контрольная лампа габаритного света
F8 (8А)
Правый передний фонарь (габаритный свет)
Левый задний фонарь (габаритный свет)
Лампы освещения комбинации приборов
Табло подсветки рычагов управления отопителем
Лампы освещения прикуривателя
Лампы подсветки выключателей
F9 (16А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
Элемент обогрева заднего стекла и реле (контакты) его включения
F10 (16А)
Звуковой сигнал
Штепсельная розетка для переносной лампы
Плафоны освещения салона
Лампы стоп-сигнала в задних фонарях
F11 (8А), №12 (8А), F15 (16А), F16 (8А)
Резервные предохранители
F13 (8А)
Контакты реле противотуманного света в задних фонарях
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
Реле (контакты) очистителей фар
Электродвигатель омывателей фар
F14 (16А)
Прикуриватель
Предохранители системы управления инжекторным двигателем 21214 (ЭСУД) Нива 21214
Отдельный монтажный блок на левой боковине кузова под панелью приборов (слева от водителя).
F1 (30А)
Контакты реле включения правого электровентилятора радиатора системы охлаждения двигателя
F2 (30А)
Контакты реле включения левого электровентилятора радиатора
F3 (15А)
Обмотки реле включения правого и левого электровентиляторов радиатора
Контроллер (ЭБУ ЭСУД)
Форсунки
Катушка зажигания
F4 (15А)
Элементы обогрева управляющего и диагностического датчиков кислорода (ДК)
Датчик фаз (ДФ)
Датчик массового расхода воздуха (ДМРВ)
Клапан продувки адсорбера
Реле Нива 21214 инжектор
Четыре реле на Нива 21214 установлены под панелью приборов, справа от рулевой колонки (над педалью газа).
Реле заднего противотуманного света в задних фонарях
Реле включения обогрева стекла задней двери (двери багажника)
Реле ближнего света фар
Реле дальнего света фар
Над ними установлено реле-прерыватель указателей поворота и аварийной сигнализации.
Под блоком предохранителей могут так же находиться реле включения очистителей и омывателей фар (если таковые имеются).
Слева от водителя под обивкой боковины кузова установлено реле очистителя ветрового стекла.
Под капотом автомобиля радом с бачком с тормозной жидкостью установлено реле блокировки стартера.
Реле ЭСУД Нива 21214
Под основным блоком предохранителей установлены реле системы управления инжектроным двигателем (ЭСУД).
Реле зажигания
Главное реле
Реле правого электровентилятора радиатора системы охлаждения
Реле левого электровентилятора системы охлаждения
Реле топливного насоса
Рядом с реле топливного насоса установлен предохранитель топливного насоса F5 (15А).
Примечания и дополнения

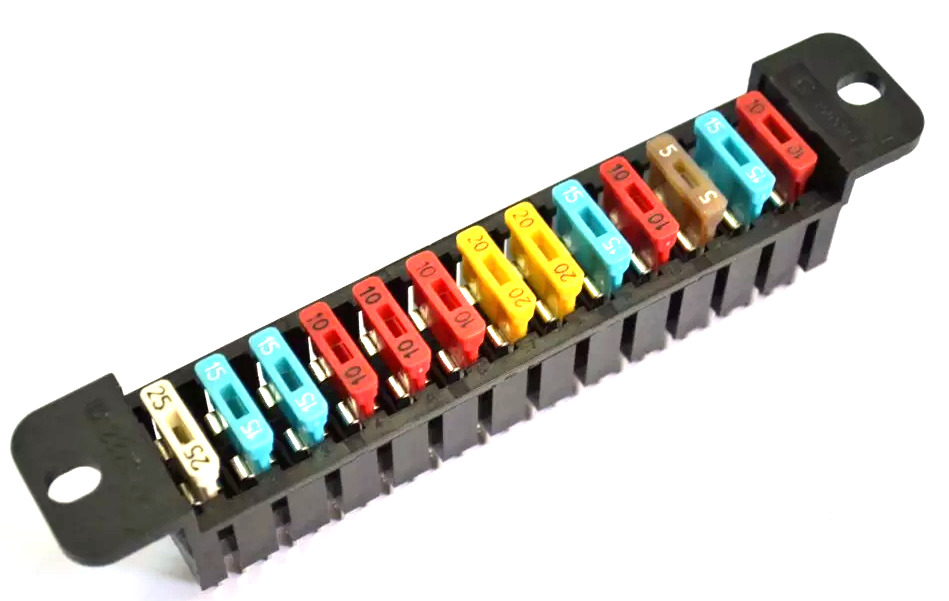

— На часть автомобилей Нива 21214 могут быть установлены монтажные блоки под предохранители ножевого типа, т. н. «евроблок».
— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.
Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм²).
— Мощные потребители: стартер, фары, электродвигатели вентиляторов на радиаторе системы охлаждения, электробензонасос подключены через реле.
— На автомобиль Нива 21213 с карбюраторным двигателем устанавливается аналогичные блоки предохранителей. Назначение и маркировка предохранителей практически одинаковые. Подробнее: «Реле и предохранители Нива 21213».
Еще статьи по электрооборудованию автомобиля Нива 21214 с инжекторным двигателем 21214
— Схема подключения генератора 9412.3701 автомобиля Нива 21214 (инжектор)
— Свечи зажигания NGK на инжекторный двигателя автомобиля Нива 21214
— Вентиляторы радиатора Нива 21214, схема подключения
— Схема подключения стартера автомобиля Нива 21214 инжектор
Подписывайтесь на нас!
Общие сведения о предохранителях и блоках предохранителей
Предохранители и блоки предохранителей уже давно обеспечивают дома необходимой защитой от повышения температуры системы и чрезмерных токов.
Хотя предохранители и блоки предохранителей в значительной степени вытеснены автоматическими выключателями и блоками сервисных панелей, они все еще можно найти в некоторых старых домах, которые все еще работают и часто соответствуют нормам.
Что такое предохранители и блоки предохранителей
Предохранители
Предохранитель — это устройство, которое защищает электрические системы от потенциально опасных скачков напряжения и чрезмерных температур. В экстремальных условиях предохранитель перегорает или перегорает. В отличие от автоматического выключателя, предохранитель нельзя сбросить. Его необходимо заменить.
Блоки предохранителей
Блок предохранителей представляет собой металлический ящик, в котором находятся ввинчиваемые предохранители и плавкие предохранители. Блоки предохранителей меньше, чем электрические сервисные панели, которые сегодня можно найти в большинстве домов, и содержат от шести до 12 предохранителей. Большинство старых блоков предохранителей рассчитаны на общую мощность 60 ампер.
Для сравнения, общая мощность современных электрических систем в жилых домах составляет 200 ампер.
Совет
Автоматические выключатели и сервисные панели иногда называют предохранителями и блоками предохранителей, хотя это технически неверно. У предохранителей есть элемент, который перегорает, а у автоматических выключателей есть термомагнитные выключатели, которые можно сбросить.
Как работают предохранители и что они делают
Предохранитель классифицируется Национальным электротехническим кодексом как устройство защиты от перегрузки по току (OCPD). Это ставит предохранители и автоматические выключатели в одну категорию, хотя это разные устройства.
Любой предохранитель должен содержать плавкую часть: то есть кусок, который можно расплавить. Плавкая часть называется плавким элементом и запечатана внутри корпуса стеклянного предохранителя. Плавкий элемент представляет собой тонкую полоску металла.
Когда плавкий элемент получает больше энергии, чем он рассчитан, он нагревается, плавится и разрывается.
Таким образом, цепь разрывается, делая цепь мертвой и безопасной.
После перегорания плавкого предохранителя плавкий элемент необратимо выходит из строя, поэтому предохранитель нельзя использовать повторно. Его необходимо заменить новым предохранителем.
Типы предохранителей
Типичная установка блока предохранителей представляет собой блок на 60 ампер с двумя основными предохранителями в виде картриджей в блоках предохранителей и четырьмя ввинчиваемыми предохранителями.
Предохранители для бытового использования бывают двух типов: ввинчиваемые и патронные.
Ввинчивающийся предохранитель небольшой и круглый, со стеклянным корпусом, защищающим плавкий элемент (тонкая металлическая полоска), и токопроводящим металлическим основанием, которое ввинчивается в блок предохранителей, как электрическая лампочка.
Цилиндрический патронный предохранитель, который помещается в металлический блок предохранителей, выдерживает большие нагрузки, например, для сушилок или духовок.
Совет
Ищите блок предохранителей в шкафах, коридорах, прихожих, подвальных помещениях, подвалах, подсобных помещениях или прачечных. Коробки предохранителей в более заметных местах могут быть покрыты деревянной панелью или изображением, чтобы скрыть внешний вид крышки коробки или двери.
Как перегорают предохранители
По своей конструкции предохранители являются самым слабым звеном в электрической системе дома. Все остальные провода и компоненты электрической системы более надежны, чем плавкие предохранители.
Когда присутствует достаточный ток или температура, которые могут угрожать остальной части системы, вместо этого первым повреждается плавкий элемент предохранителя.
Почему перегорают предохранители
Перегорает предохранитель перегрузки
Замкнутая цепь — это та, которая работает правильно. Перегорание предохранителя размыкает цепь. Электрические перегрузки могут в 6 раз превышать нормальный уровень тока и обычно размыкают цепь.
Перегрузки обычно возникают, когда к одной цепи подключено слишком много устройств. Например, одновременное включение микроволновой печи, фена и света может привести к перегоранию предохранителя.
Перегорел предохранитель короткого замыкания
Короткие замыкания происходят, когда электрическая цепь имеет путь с меньшим сопротивлением. Электричество свободно распространяется по медным проводам и проводникам. Но когда развивается путь, облегчающий движение электричества, электричество естественным образом следует по этому пути.
Короткие замыкания могут быть в тысячи раз больше нормального рабочего тока. Они могут расплавить металл, повредить изоляцию проводов, вызвать искрение и даже испарить проводники.
Гвозди или винты, протыкающие электрические кабели, попадание воды в электрическую коробку или ослабление проводов — все это может привести к короткому замыканию.
Перегорел предохранитель замыкания на землю
Замыкания на землю возникают в результате прикосновения находящегося под напряжением горячего провода к чему-либо заземленному: к металлической электрической коробке, металлической трубе, розетке, оголенному проводу заземления или даже к вашей руке.
Замыкания на землю неизменно вызывают перегорание предохранителей.
Как узнать, перегорел ли предохранитель
Вы можете проверить, исправен ли предохранитель или перегорел ли он визуально или проверив его с помощью тестирующего устройства, такого как омметр или тестер непрерывности.
Визуальное тестирование
Стеклянное окно ввинчиваемых предохранителей иногда может быть мутным, коричневым или черным в результате плавления металлического элемента предохранителя. Или, если стекло прозрачное, вы можете увидеть оторванный плавкий элемент внутри.
С испытательным устройством
Тестер непрерывности и омметры являются недорогими электронными устройствами, которые измеряют электрическое сопротивление. Чтобы проверить ввинчиваемый предохранитель с помощью тестера, прикоснитесь одним щупом к концу предохранителя, а другим щупом к стороне с резьбой предохранителя.
Чтобы проверить патронный предохранитель, поднесите щупы к противоположным концам предохранителя.
Если тестер показывает ток, то питание проходит через предохранитель.
Как заменить предохранитель
В вашем блоке предохранителей будет два комплекта предохранителей. Внизу будут 15-амперные и 20-амперные ввинчиваемые предохранители со стеклянными поверхностями, которые открыты и видны. Эти предохранители будут обслуживать цепи ответвления освещения и розетки. Вверху будут основные предохранители на 30 или 40 ампер для печей, прачечных или печей. Картриджные предохранители спрятаны в блоках предохранителей, которые можно вытащить с помощью ручек.
Инструменты и расходные материалы, которые вам понадобятся
- Фонарик
- Сменный ввинчиваемый предохранитель
- Сменный патрон предохранителя
- Омметр или тестер непрерывности
9 лучших наборов инструментов для дома 2023 года
Открытая дверь
Откройте дверцу блока предохранителей. Убедитесь, что вы стоите на сухом полу и что вы носите обувь на резиновой подошве.
Найти перегоревший предохранитель
С фонариком посмотрите на ввинчиваемые предохранители на стекле. Если вы найдете сгоревший или затуманенный, это, скорее всего, перегоревший предохранитель.
Вывинтить предохранитель
Выкрутите перегоревший предохранитель, повернув его против часовой стрелки. Как и при откручивании лампочки, не прикасайтесь к металлической резьбовой части, чтобы избежать удара током.
Добавить новый предохранитель
Вверните сменный предохранитель на место, повернув его по часовой стрелке. Опять же, избегайте металлических нитей на предохранителе.
Найдите блоки предохранителей
Чтобы заменить главный предохранитель, сначала найдите блоки предохранителей. Для большинства блоков предохранителей на 60 ампер предусмотрено два блока предохранителей, каждый с металлическими ручками.
Удаление блоков предохранителей
Возьмитесь за металлическую ручку или пластиковую Т-образную ручку блока предохранителей.
Плотно вытащите блок предохранителей. Положите его на стол вверх дном, чтобы открыть предохранители на задней панели. Удаление и проверка предохранителей
Выньте патроны предохранителей из блоков предохранителей. Поскольку перегоревшие патронные предохранители не видны визуально, проверьте их с помощью омметра или тестера непрерывности.
Заменить предохранитель в блоке предохранителей
Поместите новый картриджный предохранитель в блок предохранителей, установив его так же, как аккумулятор: два концевых контакта касаются металлических проводников на блоке предохранителей.
Заменить блоки предохранителей
Вставьте блоки предохранителей на место в блоке предохранителей. Проверьте мощность, включив свет или другое устройство в цепи.
Плотно вытащите блок предохранителей. Положите его на стол вверх дном, чтобы открыть предохранители на задней панели. Соответствуют ли коду предохранители и блоки предохранителей?
Национальный электротехнический кодекс (2020 г.
) предусматривает использование предохранителей и блоков предохранителей в качестве устройств защиты от перегрузки по току. Проконсультируйтесь с вашим муниципальным кодексом и разрешительным органом, чтобы узнать, разрешены ли в вашем районе эти системы, и если да, то при каких условиях.
Независимо от того, разрешает ли ваш код предохранители и блоки предохранителей, рекомендуется переключиться на обычную электрическую сервисную панель с автоматическими выключателями.
Автоматические выключатели являются стандартными, поэтому все электрики имеют опыт работы с ними. Автоматические выключатели предлагают функции безопасности, такие как GFCI и технология уменьшения дугового замыкания, которых нет в предохранителях и блоках предохранителей.
Предохранители и блоки предохранителей по своей сути не являются небезопасными. Но контекст может сделать их небезопасными. Во-первых, блоки предохранителей часто прикрепляются к старым системам проводки с ручкой и трубкой — открытая проводка, которую обычно следует заменять.
Блоки предохранителей на 60 ампер не могут справиться с повышенным потреблением энергии в большинстве современных домов.
Еще одна проблема с предохранителями заключается в том, что в некоторых старых блоках предохранителей отсутствуют функции отбраковки. Можно по ошибке ввернуть 30-амперный предохранитель в отверстие, предназначенное для 15-амперной цепи. Это может привести к перегрузке цепи и привести к пожару. Некоторые более поздние типы блоков предохранителей имеют функцию отбраковки, которая требует, чтобы резьба предохранителя и блока предохранителей совпадала.
Когда следует обратиться к специалисту
Попросите квалифицированного, лицензированного электрика выполнить работу по замене блока предохранителей на 200 ампер с автоматическими выключателями. Для работы с предохранителями и блоками предохранителей, кроме замены предохранителей, рекомендуется вызвать электрика. Простые системы на основе предохранителей незнакомы большинству самодельщиков — если вы не уверены в своей способности заменить предохранитель самостоятельно, рассмотрите возможность вызова электрика для выполнения этой задачи.
Блок предохранителей и автоматический выключатель
Проблема между блоком предохранителей и автоматическим выключателем очень распространена во многих домах в Лос-Анджелесе. Лос-Анджелес — это место с богатой историей, но в то же время суетливое с новейшими технологиями. В районе Саут-Бэй многие домовладельцы пытаются приспособить старые дома к новейшему электронному образу жизни. Ответ на бесперебойную работу электрической системы вашего дома может заключаться в ваших электрических и сервисных распределительных панелях.
В некоторых из этих старых домов все еще есть блоки предохранителей, которые служат той же цели, что и автоматические выключатели, то есть предотвращают перегрузки и защищают электрические цепи. Хотя они оба делают одно и то же, прерывая поток электричества, принцип их работы сильно различается.
Предохранители и автоматические выключатели являются частью электрического щита. В жилом доме электрическая панель представляет собой металлический сервисный блок, который принимает основное питание от вашей коммунальной компании и распределяет электрический ток по различным цепям в вашем доме.
Главный электрический щит содержит счетчик, который принадлежит вашей коммунальной компании.
Оттуда электричество поступает к панели, которая является собственностью домовладельца и обязана содержать ее. Распределение мощности по различным цепям происходит на панели, где отдельные цепи защищены от перегрузки по току с помощью предохранителей или автоматических выключателей.
Что такое блок предохранителей и как он работает?
Плавкий предохранитель — это устройство защиты от перегрузки по току, входящее в состав сервисного распределительного щита. По сути, это кусок металла, который плавится при перегреве.
Предохранители бывают разных типов, но самый распространенный тип состоит из тонкой нити накала, заключенной в стекло или керамику и помещенной в металлический корпус. Предохранитель вставлен в центральный блок предохранителей, в котором находится электропроводка всего дома. В нормальных условиях предохранитель позволяет электричеству свободно проходить по нити накала между цепями.
В случае электрической перегрузки чрезмерный нагрев приведет к плавлению нити накала, прекращению электрического тока и прекращению подачи электричества до того, как избыточный ток может повредить проводку вашего дома или создать опасность пожара.
Перегоревший предохранитель нельзя использовать повторно. Его необходимо выбросить и заменить новым предохранителем того же типа и номиналом силы тока. Предохранители бывают разных номиналов силы тока, которые рассчитаны на разную мощность электрического тока. По практическим причинам номинал предохранителей всегда должен быть немного выше, чем нормальный рабочий ток для защищаемой ими цепи.
Из соображений безопасности НИКОГДА не заменяйте предохранитель на предохранитель с более высоким номиналом, чем производитель, предназначенный для данной цепи. Это приведет к прохождению чрезмерного тока, что вызовет перегрев проводов, что может привести к возгоранию.
Что такое автоматический выключатель?
Автоматический выключатель также является защитным устройством, имеющим внутренний механизм переключения, который может быть отключен в случае скачка напряжения.
В основном бытовом автоматическом выключателе используется либо электромагнит, либо биметаллическая пластина, соединенная с простым выключателем.
В положении ВКЛ переключатель пропускает электрический ток от нижней клеммы к верхней клемме. С электромагнитом небезопасные уровни электрического тока создают магнитную силу, достаточно сильную, чтобы перевести металлический рычаг в переключатель в положение ВЫКЛ, отключив ток. Биметаллические полосы состоят из двух полос из двух разных металлов; чрезмерный ток заставляет более тонкую из двух полосок изгибаться, чтобы перевести переключатель в положение OFF и разорвать соединение.
В отличие от предохранителей, автоматические выключатели можно использовать повторно. Чтобы возобновить подачу электричества в дом, автоматические выключатели просто нужно вручную повернуть обратно в положение ВКЛ. Это простое действие переключателя упрощает ручное отключение электричества в отдельных цепях, когда это необходимо для работы с проводкой в определенных зонах дома.
Блок предохранителей и автоматический выключатель: различия и области применения
Предохранители, как правило, дешевле и их можно найти в любом хозяйственном магазине, но автоматические выключатели имеют и другие применения, защищая не только от перегрева, например, от поражения электрическим током, хорошо.
Ознакомьтесь с основными отличиями и приложениями в таблице ниже, исходя из практических факторов, таких как время работы и функциональность.
Характеристики | Fuse | Circuit Breaker |
| Function | Detection & interruption | Interruption Only |
| Operation Principle | Based on a conducting material’s heating property | Электромеханический принцип – механизм переключения |
| Режим работы |
|
|
| Response Time | ~ 0. | 0,1-0,2 секунды |
| Отключающая способность | Малый | Large |
| Representation | ||
| Protection | Protects against overload | Protects against overload & short-circuits |
| Application | Слаботочное электронное оборудование | Сильноточное силовое оборудование |
002 секундБлок предохранителей или автоматический выключатель: что обеспечивает адекватное обслуживание моего дома?
Много десятилетий назад в каждой комнате каждого дома не было столько крутых электроприборов и навороченных приборов, поэтому спрос на электроэнергию был намного меньше. Коробки предохранителей обеспечивают питание 60 ампер, что было стандартным и достаточным до 1960-х годов. Сегодня в большинстве современных домов требуется ток до 200 ампер.
Помимо того, что они устарели и их сложно обслуживать, блоки предохранителей не обеспечивают достаточного количества электроэнергии для современного дома в Лос-Анджелесе. Обычно в них отсутствуют выделенные цепи, необходимые для крупных бытовых приборов, таких как кондиционеры, посудомоечные машины и сушилки для белья. Домовладельцы с блоками предохранителей часто перегружают цепи и перегорают предохранители
Хотя может показаться, что ваш блок предохранителей исправно работает, это может быть результатом вмешательства предыдущих домовладельцев. Например, легко установить 30-амперный предохранитель в 15-амперную цепь, что позволит домовладельцу потреблять больше энергии в одной цепи, чем предполагалось первоначальным производителем.
Бесконтрольное протекание чрезмерного тока может рано или поздно привести к различным опасностям возгорания. В таких неудачных случаях многие новые домовладельцы не могут узнать, было ли это сделано с их блоком предохранителей в прошлом, и могут опасно продолжать использовать предохранители, которые пропускают чрезмерный ток через одну цепь.
Вот несколько предупреждающих знаков о том, что ваш блок предохранителей не может удовлетворить потребности вашего дома:
- Предохранители нуждаются в частой замене
- Вы не можете одновременно включать определенные устройства
- Блок предохранителей шипит или хлопает звуки
- Стена вокруг электрических розеток или выключателей кажется теплой.
Если вы заметили какой-либо из вышеперечисленных признаков, важно, чтобы лицензированный электрик провел осмотр электрической системы вашего дома и запланировал установку панели автоматического выключателя. Кроме того, важно знать, что некоторые страховые полисы домовладельцев могут не покрывать дома с блоками предохранителей из-за потенциальной угрозы безопасности из-за неправильного обслуживания.
Если в вашем доме уже есть панель с автоматическим выключателем, возможно, ваша панель с автоматическим выключателем не соответствует потребностям вашего дома в электроснабжении. Вы можете иметь или все чаще хотеть больше электронных приборов, игрушек и гаджетов.
В этом случае обновление панели будет вашим лучшим вариантом. Позвоните нам, и Penna Electric поможет вам сделать ваш дом безопасным и приятным в эксплуатации!
Простая модернизация электрооборудования может повысить качество вашей жизни
Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что когда вы выбираете электрическую компанию для улучшения вашего дома, и вы решили довести свое улучшение до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно направлять вы в этой области.
Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства.
Пожалуйста, свяжитесь с нами сразу же по телефону 310-800-2401
Имя *
Fastement *
Электронная почта *
Телефон *
Тип проекта * * * * * * * * * * * * * * * * * * * * * * .0003
Адрес проекта *
Город *
StateStateCA
Почтовый индекс *
Сведения о проекте
Служба конфиденциальности и применение Политики конфиденциальности Google. Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.
