Замена салонного фильтра Форд Мондео 4 своими руками

Официальный дилер рекомендует производить замену салонного фильтра на Ford Mondeo 4 на каждом ТО — каждые 15 000км или 1 раз в год.

На наш взгляд рекомендация оправдана и если есть возможность, то менять фильтр салона лучше как можно чаще, особенно в летний период.

При чистом фильтре воздух в автомобиле чище, меньше пыли, печка или кондиционер со своей задачей справляются эффективнее!

На наш взгляд чаще производить замен смысла нет, но и лучше и не пропускать замену, т.к. за 30 000 км фильтр сильно загрязняется, появляется неприятный запах — следствие вредных бактерий.

До такого состояния фильтр лучше не доводить!

Введение

Процесс замены не самый простой и немного трудоемкий, но справится может каждый при наличии хорошей инструкции и необходимого инструмента, а нам понадобится:

• Торцевые ключи: на 7 и 10
• Накидной ключ на 7
• Удлинитель для торцевого ключа

Коды (артикул) салонного фильтра Мондео 4:

• FORD 1 315 687 (угольный) ~ 900 руб
• Filtron K 1154A (угольный) ~ 450 руб
• Champion CCF0109 (угольный) ~ 350 руб
• TSN 9746 (простой) ~ 150 руб
• Delphi TSP0325305 (простой) ~ 600 руб
• KNECHT/MAHLE LA220 (простой) ~ 600 руб
• Fram CF9787 (простой) ~ 600 руб

Стоит отметить, что важная характеристика это вес фильтра, чем тяжелее тем лучше, но если есть желание сэкономить, то  можно взять и TSN и менять его почаще — фильтр тонкий, оригинал конечно более качественный.

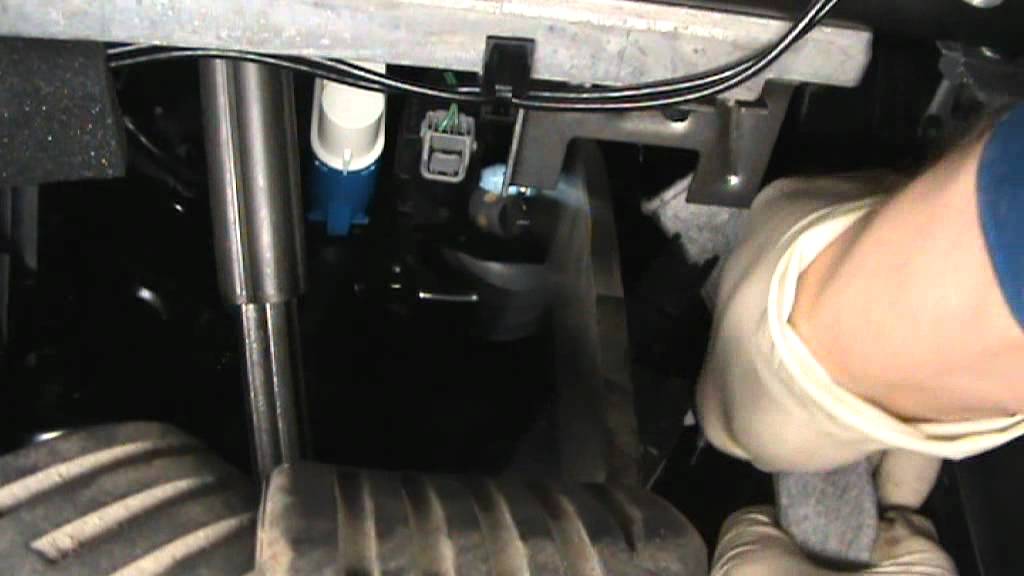

Демонтаж педали газа

Рекомендуется снять педаль газа (3 гайки на 10), можно и не снимать, но тогда будет намного сложнее менять сам салонный фильтр.

Тут нам и понадобится удлинитель торцевого ключа — к одной из гаек очень неудобно добраться.

Аккуратно отключаем педаль и откладываем в сторону (можно и не отключать).

Открутить 2 винта для демонтажа педали газаТут были эти 3 гайки — удобный ракурс

Демонтаж крышки фильтра

Для снятия крышки салонного фильтра на Мондео 4 нам понадобится ключ на 7, причем два нижних удобнее откручивать обычной головкой, а верхний накидным ключом.

Откручиваем 3 винта, с верхним придется немного попотеть

Замена фильтра салона Ford Mondeo 4

Удобнее всего потянуть за правую нижнюю часть фильтра, таким образом чтобы он сложился в гармошку — аккуратно вытаскиваем и убираем в коробку от нового фильтра или пакет.

Желательно очистить отверстие под фильтр — с большой долей вероятности там будет пыль и грязь.

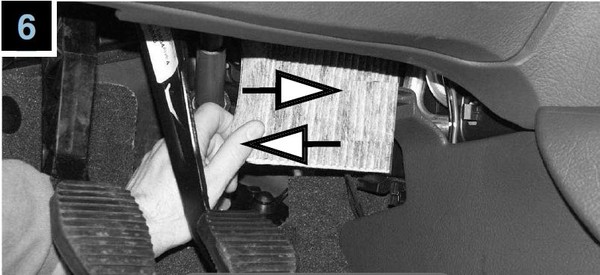

Вытаскиваем и складываем в гармошку для удобстваТянем…..Вытаскиваем полностью

Лайвхак: включите вентилятор на максимум с демонтированным фильтром, все вылетит наружу и посадочное место будет чистым — да придется прибраться, но это удобнее и эффективнее чем вычищать само отверстие!

Монтируя новый фильтр обязательно убедитесь, что монтируете с  правильной стороны — на фильтре есть стрелки направления воздуха!

Вставляем новый фильтр обратно, сжимая его гармошкой

Собираем обратно

Возвращаем на место крышку салонного фильтра, обязательно закручиваем все винты, если полениться и не закрутить верхний (тот самый, неудобный), то останется щель!

На этом все, работа сделана, теперь вентилятор дует как надо и проблем с нагревом или охлаждением не будет!

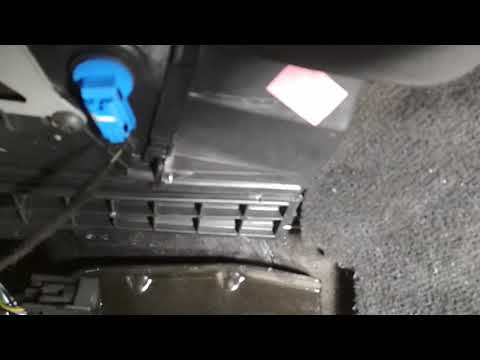

Видео инструкции

По мотивам mondeoclub.ru

Если планируете ремонтировать рулевую рейку или хотите устранить стук — заказывайте пробку из алюминиевого сплава.

Замена салонного фильтра — Салон и кузов

---

Автор macar

• 17 марта, 2021

Салонный фильтр Ford Mondeo 3 находится под правой пластиковой крышкой (та которая без прорезей) идущей вдоль нижнего края лобового стекла. Существует два способа его замены.

Один подразумевает полный демонтаж обоих крышек с демонтажем поводков стеклоочистителей, второй позволяет поменять фильтр гораздо быстрее без демонтажа крышек.

Но после использования быстрого способа замены, вы можете заметить что крышки прилегают к стеклу не полностью (этим так-же грешат и офф. сервисы), для устранения данного зазора потребуется такая-же последовательность работ, как в данной инструкции. Итак, начнем.

Инструменты и материалы

Для проведения работ нам понадобятся следующие инструменты и материалы

Инструменты

• Торцевой ключ на 13, желательно с трещоткой
• Головки типа «звездочка» (торкс)

Материалы

• Салонный фильтр
• Ветошь
• Очиститель (например WD-40)
• Литиевая смазка

Демонтаж

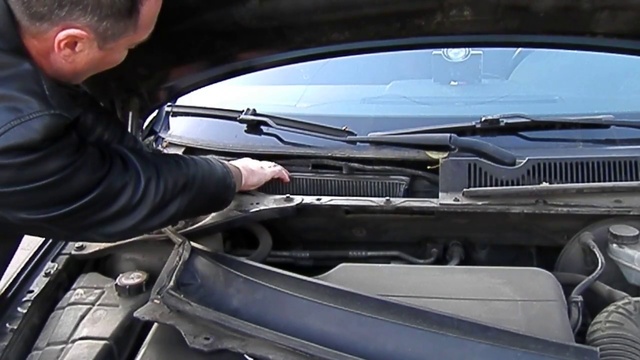

Для замены фильтра нам придется демонтировать поводки обоих дворников, защитных панелей из-под лобового стекла, а так-же кронштейн который их крепит к стеклу.

Демонтаж поводков дворников

Откройте капот, и приподнимите крышки закрывающие крепление поводков дворников. Торцевым ключом на 13 открутите гайки крепящие поводки. Для удобства обрызгайте крепление поводка WD-40, так как оно могло закиснуть. Далее придется сделать небольшое упражнение, позволяющее снять поводок: подсуньте пальцы правой руки под поводок в районе крепления и начинайте тянуть поводок с оси его крепления, а левой рукой в это время ритмично нажимайте на шарнир. Вот таким вот нехитрым приемом «враскачку» мы легко можем снять поводки дворников.

При демонтаже в точке 1-давить, в точке 2-тянуть

Снимаем крышку крепления

Оси дворников

Демонтаж панелей

Ключом торкс выверните 5 саморезов крепящих панели закрывающие доступ к воздушному фильтру. Далее снимите эти панели вместе с пластмассовой направляющей, крепящей их к лобовому стеклу (тяните панели вдоль лобового стекла вниз).

Далее следует разъединить эти панели и направляющую. Панели желательно промыть (особенно крепежи которые входят в направляющую), а саму пластиковую направляющую следует прочистить отверткой с намотанной на неё ветошью (в пазы направляющей может забиться грязь, что помешает правильному монтажу направляющей пи панелей).

Замена салонного фильтра

Очистите короб в котором стоит фильтр от мусора. Отстегните защелку вверху короба и извлеките старый фильтр. Протрите короб ветошью от пыли. Поставьте новый фильтр в короб (проще всего вначале установить нижнюю часть фильтра в короб, а затем заводить в короб верхнюю часть) и защелкните защелку.

В точке 1 защелка фильтра. 2-направление в котором фильтр проще всего вынимать

Воздухозаборник без фильтра. Его желательно почистить

Ставим новый фильтр. Стрелкой указано как его проще ставить

Монтаж панелей

Данный абзац будет полезен тем, у кого панели изначально были плохо монтированы и был зазор между лобовым стеклом и панелью.

Установите на стекло направляющую, проверьте что она надета на стекло плотно на всем своем протяжении. Далее начните устанавливать панель с отверстиями под привод дворников. Начинайте защелкивать эту панель от угла лобового стекла к центру. После защелкивания проверьте, что зазора между панелью и стеклом нет и проверьте что оставшаяся часть направляющей не соскочила со стекла (если есть зазор — это значит что во время защелкивания панели направляющая слетела со стекла, вам придется всё разобрать и начать заново). Далее установите аналогичным образом вторую панель. Проверьте зазоры, если они появились, то разберите всё и начните собирать с начала. Если зазоров нет, то крепим панели пятью саморезами и переходим к следующему этапу.

Установка направляющей на стекло. Следите чтобы она плотно села на всем протяжении

Установка панелей. Стрелками указано направления защелкивания панели на направляющей. Следите за зазорами панели и стекла

Монтаж поводков дворников

Для профилактики желательно смазать оси дворников литиевой смазкой. Далее следует надеть поводки на оси и «посадить» их. Даже в посаженом состоянии дворники могут двигаться, их следует поставить в нужное положение и затянуть гайкой (придерживая поводок в нужном положении). Далее остается закрыть крепеж крышкой и закрыть капот. Работа сделана.

Форд Мондео грязный салонный фильтр симптомы, когда менять

Салонный фильтр, также известный как пыльцевой фильтр или микрофильтр, отвечает за фильтрацию воздуха, которым дышат пассажиры в Ford Mondeo. Что происходит, когда этот фильтр становится слишком грязным?

Ford Mondeo – (RoClickMag / Shutterstock)

Грязный воздушный фильтр салона приводит к ухудшению общей вентиляции салона, что приводит к ухудшению охлаждения и плохой циркуляции воздуха в Ford Mondeo. Это также создает ненужную нагрузку на всю систему кондиционирования воздуха, что отрицательно сказывается на расходе топлива.

Плохой поток воздуха

Когда двигатель вентилятора в Mondeo всасывает воздух из салона или свежий воздух снаружи (в зависимости от ваших настроек), он сначала проходит через воздушный фильтр салона. Это не только защищает двигатель вентилятора, испаритель и радиатор отопителя от пыли и мусора, но и улучшает качество воздуха в салоне автомобиля. Когда воздушный фильтр салона загрязняется, двигатель вентилятора с трудом прогоняет большое количество воздуха через систему, и поток воздуха из вентиляционных отверстий кондиционера уменьшается.

Пониженное охлаждение

Если система кондиционирования воздуха в Mondeo недостаточно сильно дует или имеет слабый поток воздуха из-за засорения воздушного фильтра салона, это отрицательно сказывается на эффективности охлаждения, так как меньше воздуха проходит через змеевик испарителя. Это также увеличивает расход топлива автомобиля, поскольку система кондиционирования воздуха должна работать намного усерднее, чтобы поддерживать желаемую температуру в салоне.

Затхлый запах

Если кондиционер в вашем Ford Mondeo пахнет кучей грязных носков, это может быть связано с ростом нежелательных бактерий, таких как плесень или плесень, на воздушном фильтре салона. Вдыхание этих неприятных затхлых запахов не только вызывает раздражение, вдыхание переносимых по воздуху микроскопических спор плесени может вызвать аллергические реакции у чувствительных людей; такие как чихание, насморк, покраснение глаз, тошнота и кожная сыпь.

Грязный фильтр кондиционера — одна из основных причин появления неприятного запаха из дефлекторов в Mondeo. Если воздушный фильтр салона не менялся в течение длительного времени, он может засориться и вызвать рост плесени, особенно во влажной среде.

Когда менять салонный фильтр?

Фиксированных сроков замены воздушного фильтра салона нет, но большинство производителей рекомендуют замену через 10 000–20 000 км пробега. Если вы едете на автомобиле в пыльной или загрязненной среде, фильтр может загрязниться намного раньше, чем рекомендует производитель. Кроме того, если вы большую часть времени ездите на своем Mondeo с системой кондиционирования, настроенной на свежий наружный воздух, воздушный фильтр салона загрязнится намного раньше, чем в режиме рециркуляции воздуха.

Для оптимальной работы заменяйте фильтр в начале каждой зимы.

Обычно рекомендуется заменять салонный фильтр каждый год в начале зимнего сезона. Весенний и летний сезоны плохо влияют на воздушный фильтр салона из-за пыльцы и жуков, а осенью они могут забиться остатками листьев. Это даст вам возможность начать зиму с чистого листа, улучшит работу антиобледенителя и снизит вероятность роста плесени или грибка.

Рекомендуемое видео

Можно ли очистить грязный салонный фильтр?

Вместо замены салонного фильтра в Mondeo часто рекомендуют сначала почистить фильтр. Это можно сделать, например, с помощью пылесоса или системы сжатого воздуха, удаляя по крайней мере большую часть видимых частиц грязи. К сожалению, эта процедура не позволяет проникнуть в более глубокие слои фильтра. Поэтому производительность фильтра не будет значительно увеличиваться даже после очистки. Как правило, не избежать замены, если фильтр грязный.

Грязный испаритель может вызвать симптомы загрязнения воздушного фильтра салона

Грязный испаритель также может значительно снизить воздушный поток кондиционера и эффективность охлаждения в Mondeo, что иногда может быть ошибочно принято за засорение воздушного фильтра салона. Воздушный фильтр салона задерживает большую часть грязи и других частиц в воздухе, но некоторые частицы улетучиваются и могут попасть на испаритель. Со временем эти частицы накапливаются на ребрах и блокируют поток воздуха через змеевик испарителя, вызывая плохой поток воздуха из вентиляционных отверстий кондиционера и ухудшая эффективность охлаждения.

Если вы заменили воздушный фильтр салона, но поток воздуха и охлаждение все еще не улучшились, это может быть связано с чрезмерным загрязнением испарителя.

Сравнение грязного и чистого змеевика испарителя переменного тока.

Симптомы загрязнения испарителя

Два наиболее характерных признака засорения испарителя в Mondeo: поток воздуха из дефлекторов кондиционера прерывистый и неравномерный, а в салоне автомобиля появляется неприятный запах плесени.

Очистка испарителя

Чистка испарителя в Мондео — задача не из простых. В большинстве случаев необходимо снять всю приборную панель, прежде чем вы сможете получить доступ к испарителю. Поэтому рекомендуется делать это в мастерской.

Заключение

Всякий раз, когда возникают проблемы с потоком воздуха из дефлекторов, охлаждения кондиционера или появляется затхлый запах, всегда следует начинать с осмотра воздушного фильтра салона. Вам не обязательно посещать мастерскую, чтобы проверить или заменить фильтр, так как обычно требуется выполнить всего несколько простых шагов.

Как поменять салонный фильтр на Форд Мондео 4?

Поддержание автомобиля в хорошем состоянии — одна из важнейших обязанностей, которую вы должны выполнять, если хотите поддерживать свой автомобиль в хорошем состоянии и избегать непредвиденных поломок оборудования, из-за которых вам придется тратить много денег. Некоторые работы по техническому обслуживанию кажутся очевидными почти для всех, включая замену масла и фильтров, но для других вы можете не всегда знать о них. Сегодня мы сосредоточимся на менее известной, но не менее важной задаче технического обслуживания, как поменять салонный фильтр на моем Ford Mondeo 4? Для этого, во-первых, мы проверим, где находится салонный фильтр на вашем Ford Mondeo 4, а во-вторых, как заменить этот знаменитый фильтр, также называемый пыльцевым фильтром.

Где салонный фильтр на моем Ford Mondeo 4?

Итак, давайте начнем нашу страницу с содержания салонного фильтра на вашем Ford Mondeo 4. В зависимости от года вашего автомобиля и серии, фильтр может быть размещен в трех разных местах, сейчас мы подробно расскажем об этих местах.

Салонный фильтр находится в моторном отсеке

Чтобы найти салонный фильтр вашего Ford Mondeo 4?, мы предлагаем вам проверить боковую сторону моторного отсека, действительно, это одно из наиболее популярных мест для автопроизводителей. . Это просто потому, что именно здесь находится внешний воздухозаборник Ford Mondeo 4. Отсюда ваш автомобиль будет подавать воздух в салон. Чаще всего он находится прямо под лобовым стеклом, на уровне дефлекторов, доступ к нему возможен через капот автомобиля, он будет в пластиковом боксе.

Салонный фильтр, который находится под перчаточным ящиком Ford Mondeo 4

Второе возможное место для салонного фильтра на вашем Ford Mondeo 4 — под бардачком вашего автомобиля. Это самое простое место для доступа, вам просто нужно лечь и заглянуть под перчаточный ящик, и вы должны распознать черный ящик, включая пыльцевой фильтр, просто отсоедините его, чтобы получить доступ к вашему фильтру.

Салонный фильтр, который находится под приборной панелью вашего Ford Mondeo 4

Наконец, последнее место, где можно разместить салонный фильтр на вашем Ford Mondeo 4, находится под приборной панелью, чтобы получить к нему доступ, вам придется снять бардачок, который обычно удерживается зажимами или винтом. Как только это будет сделано, вы должны увидеть черный ящик, в котором он находится.

Как заменить фильтр салона в моем Ford Mondeo 4?

Наконец, мы сейчас научим вас , как поменять салонный фильтр вашего Ford Mondeo 4? Хотя это довольно простой маневр, его нужно выполнять в нужное время, чтобы предотвратить проблемы с вашим автомобилем.

Когда менять салонный фильтр на Форд Мондео 4?

Большим вопросом для большого числа владельцев Ford Mondeo 4 является вопрос, когда менять этот фильтр, потому что мы знаем, что вы должны менять его каждые 20 000 километров; не отказывайтесь читать нашу страницу с содержанием об удалении сервисного индикатора; а вот по салонному фильтру совсем другой вопрос. Его следует заменять каждый год, если вы регулярно пользуетесь своим автомобилем, или каждые два года, если вы ездите по стране и совершаете только короткие поездки. Задача этого фильтра – отфильтровывать из воздуха вредные частицы, аллергены и выхлопные газы.
