Монтажный блок ваз 21099 инжектор схема. Где находится схема предохранителей

Блоки предохранителей используются в автомобиле для защиты всех электрических цепей от скачков напряжения. Благодаря применению таких механизмов вероятность выхода из строя электрооборудования сводится к минимуму. В этой статье разберем предназначение старого и нового образца блока предохранителей ВАЗ 21099, а также рассмотрим самостоятельный процесс замены устройств.

[ Скрыть ]

Описание БП

Для начала рассмотрим описание монтажных блоков с предохранителями и реле на ВАЗ 21099 карбюратор или инжектор с высокой и низкой панелью. В девяносто девятых моделях ВАЗ может использоваться два типа щитков — нового и старого. Устройство, относящиеся к категории старого образца, имеют маркировку 17.3722. Эти девайсы оборудуются пальчиковыми предохранительными механизмами, выполненными в цилиндрическом корпусе. Они устанавливались инженерами на машины 1997 и ранних годов производства. Что касается блоков нового образца, то они ставились на транспортные средства, выпущенные после 1998 года. Эти изделия оборудуются П-образными предохранительными элементами.

Блоки нового образца на ВАЗ 21099 1999 и более поздних годов выпуска могут отмечаться маркировкой:

• 2114-3722010-60;
• 2114-3722010-10;
• 2114-3722010-18.

Где находятся БП и какова их схема?

Независимо от схемы электрооборудования на автомобиле с двигателем 8 или 16 клапанов, монтажные устройства находятся не в салоне, а в моторном отсеке машины, в районе ветрового стекла. Автомобили с разной системой подачи горючего (инжекторный или карбюраторный двигатель) могут оснащаться блоками предохранителей ВАЗ 21099 нового образца.

Схема БП старого типа

Для начала нужно показать электрическую схему девайса и рассказать об обозначениях предохранительных деталей в изделиях старого типа.

Схема девайса старого образца

Значения реле на схеме.

Номер	Расшифровка
1	Применяется для активации механизмов очистки передней оптики
2	Девайс, контролирующий работу системы времени промывки заднего стекла
3	Деталь, применяющаяся для защиты электроцепи источников освещения аварийной «сигналки» и поворотных огней
4	Дворники лобового стекла
5	Перемычки, монтирующиеся в месте реле контроля исправности источников света
6	Этот компонент используется для обеспечения рабочего состояния системы прогрева заднего стекла
7	Резервное реле
8	Устройство, обеспечивающее рабочее состояние световых источников дальнего освещения
9	Оптика ближнего света
10	Предохранительный элемент
11	Реле контроля рабочего состояния вентилирующего устройства системы охлаждения. Повреждение этого компонента приведет к перегреву автомобильного мотора
12	Обеспечивает рабочее состояние рулевого сигнала — клаксона

Описание назначения предохранительных устройств в БП старого типа

БП нового образца

Коробка нового типа характеризуется несколько другой схемой. Тем не менее в ней также находятся все элементы для защиты электросистем и девайсов, в том числе прикуривателя и печки. Ниже разберем, какой предохранитель за что отвечает.

Девайс нового типа Таблица назначения предохранительных деталей Таблица предназначения реле в устройстве

Что нужно знать об обслуживании и ремонте БП?

В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого нужно открыть крышку блока, расположенного в специальном отсеке за перегородкой, отделяющей салон машины от пространства под капотом. В случае когда обнаружили перегоревшие компоненты, эти детали подлежат замене.

Если в наличии нет целого устройства для этого, то необходимо его приобрести. Устанавливать вместо предохранителя кусок проволоки не допускается. Это может привести к короткому замыканию, а также повреждению проводки и приборов.

Девайс находится в таком месте, где во время дождя может собираться влага. Вода, стекающая по лобовому стеклу автомобиля, попадает в отсек, в котором установлен блок. В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать воздействия влаги на БП.

Если устройство плохо загерметизировано, жидкость может разрушить внутреннюю плату блока, что приведет к необходимости выполнения ремонта.

Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия влаги:

1. Откройте крышку изделия, предварительно выключив зажигание и сбросив клемму АКБ машины.
2. Извлеките поочередно все детали и реле, вмонтированные в блок. Запомните их расположение или сфотографируйте БП, чтобы при установке ничего не перепутать. Учтите, предохранители номиналом 5 А нельзя менять на 15-амперные устройства.
3. Открутите болты, которые крепят блок к кузову автомобиля. Механизм может быть дополнительно зафиксирован с помощью герметика. В таком случае необходимо удалить его остатки канцелярским ножом.
4. После откручивания болтов вытащите блок из посадочного места. Для этого нужно отсоединить все штекеры с проводами, подключенные к нему.
5. Когда блок будет на руках, визуально оцените состояние его платы. Длительное воздействие влаги может привести к образованию плесени на схеме. Нужно попробовать очистить плату блока сухой ветошью или специальным средством, которое можно приобрести в магазине. Поврежденные влагой контакты подлежат перепайке. Для этого потребуется паяльник с канифолью и оловом. После того как контакты заново будут спаяны, блок монтируется на место. Оцените также состояние штекеров на кабелях, подсоединяющихся к девайсу. Если на контакты разрушительно повлияла влага, их предстоит поменять.
6. После монтажа девайса в посадочное место поставьте все детали, подсоедините аккумулятор и проверьте работу отремонтированного изделия.

Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
4. Поставьте в гнездо новую деталь.
5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары.

Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

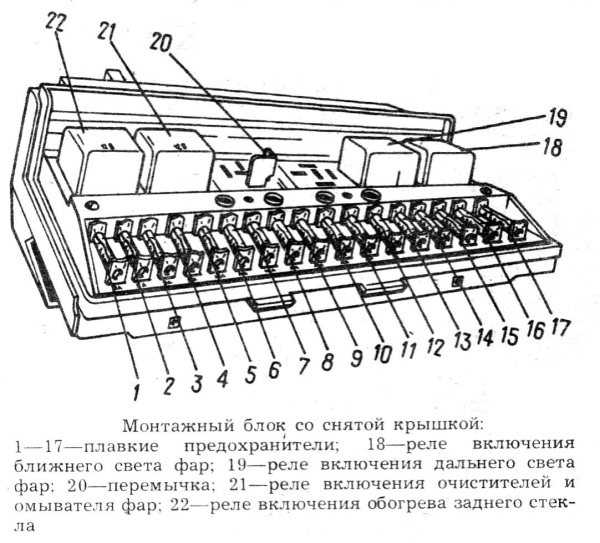

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
		Задние фары стоп-сигнала, плафон подсветки салона
		Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
		Звуковой сигнал (клаксон), выключатель клаксона
		Резервный предохранитель
		Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
		Резервный предохранитель
		Резервный предохранитель
		Левая габаритная фара
		Правая габаритная фара
		Правая фара ближнего света
		Левая фара ближнего света
		Левая фара дальнего света, контрольная лампа включения дальнего света
		Правая фара дальнего света
		Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
	Работоспособность элементов очистки передней оптики
	Работоспособность двигателя омывателя заднего стекла
	Защита от поломки лампы поворотных сигналов и световой сигнализации
	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
	Позволяет определить работоспособность лампы
	Защита от перенапряжения системы обогрева заднего стекла
	Лампы дальних фар
	Лампы ближних фар
	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
	Работа клаксона

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
		Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
		Выключатель и лампочки стоп-сигнала, плафон подсветки салона
		Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
		Клаксон, выключатель клаксона, электромотор вентилятора радиатора
		Лампа левых габаритов, лампа левых задних габаритов
		Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
		Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
		Прикуриватель, розетка для лампы переноски
		Дальний свет правой фары
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет правой фары
		Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него двигатель омывателя заднего стекла работать не будет
	Отвечает за работу ламп поворотников и световую сигнализацию
	Обеспечивает работы стеклоочистителя лобового стекла
	Защищает лампы стоп сигналов и габариты автомобиля
	Обеспечивает работу фонарей дальнего света
	Гарантирует работу устройства омывателя оптики
	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
	Звуковой сигнал или просто клаксон
	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
	Отвечает за работу устройства обогрева заднего стекла
	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них обозначает. Часто на автомобиле выходит из строя какая либо электрика, не работают дворники, фары, габариты и др. Первым делом, в такой ситуации, нужно проверить предохранители.

Блок предохранителей находится под капотом у лобового стекла

Нажав на 2 фиксатора снимаем крышку с блока предохранителей

Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, то воспользуйтесь пассатижами или плоской отверткой

Вот таблица обозначений предохранителей и реле:

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
КЗ — реле стеклоочистителя ветрового окна;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;

Предохранитель задних противотуманных фонарей находится под панелью со стороны водителя

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Монтажный блок ВАЗ 2109, Схема монтажного блока ВАЗ 2109

Перейти к содержанию

Оборудование Схемы

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

Ваз 21099 Основные неисправности электрооборудования

Главная • Ваз • 21099 • Электрика

Чаще всего при повседневной эксплуатации автомобиля Ваз 21099 встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Если перегорел предохранитель Ваз 21099 — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования Ваз 21099.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

Монтажные блоки Ваз 21099

На автомобилях семейства Ваз 21099 применяются два монтажных блока предохранителей и реле — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Ваз 21099 монтажный блок предохранителей и реле типа 17.3722 (старого образца)

Схема монтажного блока Ваз 21099: 1.  Реле включения очистителей фар (К6). 2.  Реле времени омывателя заднего стекла (К1). 3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4.  Реле очистителя ветрового стекла (К3). 5.  Контактные перемычки на месте реле контроля исправности ламп. 6.  Реле включения обогрева заднего стекла (К10). 7.  Запасный предохранитель. 8.  Реле включения дальнего света фар (К5). 9.  Реле включения ближнего света фар (К11). 10.  Предохранитель. 11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12.  Реле включения звукового сигнала (К8).

Монтажный блок Ваз 21099 реле и предохранителей типа 2114–3722010–60 (нового образца)

Схема монтажного блока Ваз 21099 нового образца: K1.  Реле включения очистителей фар. K2.  Реле-прерыватель указателей поворота и аварийной сигнализации. K3.  Реле очистителя ветрового стекла. K4.  Реле контроля исправности ламп. K5.  Реле включения стеклоподъемников. K6.  Реле включения звуковых сигналов.  K7.  Реле включения обогрева заднего стекла. K8.  Реле включения дальнего света фар. K9.  Реле включения ближнего света фар Ваз 21099. F1–F16.  Плавкие предохранители. F17–F20.  Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

№ предохранителя в монтажном блоке Ваз 21099		Защищаемые цепи
17.3722	2114–3722010–60
1 (8 А)	F9 (7,5 А)	Правая противотуманная фара
2 (8 А)	F8 (7,5 А)	Левая противотуманная фара
3 (8 А)	F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А)	F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А)	F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А)	F3 (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 А)	F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А)	F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А)	F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А)	F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А)	F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А)	F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А)	F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель
13 (8 А)	F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А)	F14 (7,5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А)	F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А)	F12 (7,5 А)	Правая фара (ближний свет)

Специализированные реле Ваз 21099

Обозначение	Назначение	Маркировка
		Блок 17. 3722	Блок 2114–3722010–60
К1	Реле времени омывателя заднего стекла	452.3747	—
К2	Реле указателей поворота и аварийной сигнализации	493.3747	495.3747
К3	Реле очистителя ветрового стекла	522.3747	526.3747
К4	Реле контроля исправности ламп	—	4412.3747

Электросхемы Ваз 21099

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами Ваз 21099.

Электро схема бесконтактной системы зажигания Ваз 21099: 1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания 21099.

Система управления электромагнитным клапаном карбюратора Ваз 21099: 1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания Ваз 21099. А. К выводу “30” генератора. Б. Нумерация штекеров в блоке управления.

Схема соединений генератора Ваз 21099: 1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи. 6. Комбинация приборов. 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт.  10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения Ваз 21099.

Схема включения электродвигателя вентилятора Ваз 21099 системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722: 1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу “30” генератора.

Схема соединений стартера Ваз 21099: 1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях Ваз 21099 с монтажным блоком типа 2114–3722010–60: 1. Электродвигатель вентилятора.  2. Датчик 66.3710 включения электродвигателя. 3. Монтажный блок. А. К выводу “30” генератора Ваз 21099.

Новый комментарий

Видеоремонт

© 2014-2015 Все права защищены. Незаконное копирование запрещено.

Монтажный блок. Распиновка монтажных блоков автомобилей ВАЗ Предохранитель на ноги ваз 2109

Здравствуйте, сегодня мы покажем где находится блок предохранителей на ваз 2108, 2109, 21099 и что означает каждый из них. Часто на машине выходит из строя какая-то электрика, не работают дворники, фары, габариты и т.д. В первую очередь в такой ситуации нужно проверить предохранители.

Блок предохранителей находится под капотом рядом с лобовым стеклом.

Нажав на 2 защелки, снимите крышку с блока предохранителей

Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные клещи, если их нет, то используйте пассатижи или плоскую отвертку

Вот таблица обозначений предохранителей и реле:

Предохранитель №’	Защищенные цепи
1 (8А) F9 (7,5А)	Правая противотуманная фара
2 (8А) F8 (7,5А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (при включении). Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Мотор-редуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (лампочки заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) ФЗ (10 А)	Фонари задние (стоп-сигналы). Купол внутреннего освещения
6(8А) F6(30А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А) F10 (7,5 А)	Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь)
10 (8А) F11 (7,5А)	Фара правая (габаритный свет). Фонарь задний правый (габарит)
11 (8 А) F2 (10 А)	Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8А) F12 (7,5А)	Правая фара (ближний свет)

К1 — Реле включения очистителей фар;
К2 — реле-выключатель указателей поворотов и сигнализации;
КЗ — реле стеклоочистителя;
К4 — реле управления лампами;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — Реле включения ближнего света фар;

Предохранитель задних противотуманных фар находится под приборной панелью со стороны водителя.

Где находится блок предохранителей карбюратора ваз 21099 схема? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в салоне. Здесь находятся предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

Схема блока предохранителей в ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

Принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В старых автомобилях эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока(РИСУНОК 1), то что находится под капотом находится на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения там идентичная. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои ограничения по току. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он просто сгорит при малейшем превышении его нормы. Если поставить его с более высоким номиналом, то при превышении допустимого значения произойдет воспламенение электропроводки. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Запчасти изначально ставятся в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 точно так же, но только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы), размещены внутри салона.

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 ампер. В блоках нового образца его заменили на стандарт 20 ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить мотор;
• снимите отрицательную клемму с аккумуляторной батареи. Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти неисправный предохранитель;
• проверить цепь на короткое замыкание;
• установить новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

Ни в коем случае нельзя производить ремонт с использованием неоригинальных комплектующих и тем более путем их замены на проводники сторонних производителей. Среди российских водителей популярна тенденция ставить 5-копеечную монету вместо предохранителя (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для проверки ВАЗ 2109блока на работоспособность, достаточно проверить мультиметром каждую из цепей.

В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там используются одинаково.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

• если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон переносной лампы и щетки заднего стекла;
• при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное найти неисправный элемент. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Плавкие вставки представляют собой коммутационный узел, защищающий электрооборудование автомобиля от коротких замыканий. Наличие такого элемента обеспечивает стабильную работу электрических потребителей машины и проводов, питающих их. Блок предохранителей ВАЗ 2109старого образца, а новый устанавливается в моторном отсеке, что облегчает поиск и замену перегоревшей плавкой вставки.

[ Скрыть ]

Где находится БП и схема его подключения

Монтажный блок с предохранителями и реле расположен под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения. За весь период производства девяток было спроектировано три типа таких устройств. Между собой они отличались количеством и расположением предохранителей и реле.

Расположение монтажного блока в ВАЗ 2109

старого образца

Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили выпуска до 1998 года. Монтажный узел имел 11 электромагнитных реле, 16 плавких вставок и был отмечен 17,3722.

На фото — старый блок предохранителей

Блок предохранителей представляет собой пластиковый корпус с прозрачной крышкой. Он содержит условные обозначения, уточняющие назначение реле, номинал предохранителя, место его установки и защищаемые им электрические цепи. Благодаря этому будет легко узнать, где можно разместить то или иное защитное устройство.

Все компоненты блока размещены на двух печатных платах, установленных и соединенных между собой в два этажа. Такая конструктивная особенность узла сильно усложняла его ремонт, так как панель с печатной платой часто выходила из строя по разным причинам. Старый агрегат обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Впоследствии этот элемент был модернизирован, спроектирован и изготовлен новый блок предохранителей ВАЗ 2109.

№ предохранителя/сила тока	Защищенные цепи
F1	Запасной
F2	Лампа аварийной сигнализации, прерыватель аварийной сигнализации, указатели поворота
F3	Плафон, задние стоп-сигналы
F4	Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла
F5	Клаксон
F6	Запасной
F7	Освещение вещевого ящика, контрольная лампа, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки
F8	Запасной
F9	Запасной
F10	Фара габаритная левая
F11	Фара габаритная правая
F12	Фара ближнего света правая
F13	Фара ближнего света левая
F14	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Фара дальнего света правая
F16	Вольтметр, сигнализатор резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов

Также будет полезно знать расшифровку реле.

Номер	назначение
1	Отвечает за работу элементов очистки фар.
2	Это реле определяет работу электродвигателя омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы указателей поворота, а также световой сигнализации.
4	Защищает электродвигатель стеклоочистителя от повреждений.
5	С помощью этих перемычек можно определить, работает лампа или нет.
6	Этот компонент защищает обогрев заднего стекла от перенапряжения.
7	Лампы дальнего света.
8	Фары ближнего света.
9	Без этого устройства работа вентилятора охлаждения двигателя будет невозможна. При поломке этого устройства есть вероятность перегрева мотора.
10	Отвечает за работу звукового сигнала.

новый образец

Девятки производства ВАЗ и их модификации постоянно модернизировались. Это в полной мере относится и к элементам электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличаются от старого блока. Внимательное изучение нового блока покажет заметные изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним. Новый ВАЗ 2109Блок предохранителей показал себя надежным и практичным в эксплуатации и обслуживании.

На фото — новый блок предохранителей ВАЗ 2109

Изменилось место установки плавких вставок, их конструкция. Они стали ножевидными, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась только одна печатная плата, что стало проще в обслуживании. Новый агрегат получил маркировку 2114-3722010-60. Эти блоки питания также были модернизированы. В первом исполнении нового БП реле К1 включало очистители фар, во втором исполнении реле К1 подключало вентилятор. Такие блоки предназначались для девяток с электронной педалью газа.

№ предохранителя/сила тока	Защищенные цепи
F1 (8A)	Запасной
F2 (8A)	Запасной
F3 (8A)	Запасной
F4 (16А)	Цепь выключателя электродвигателя и печки, реле вентилятора радиатора
F5 (3A)	Выключатель стояночного тормоза и гидравлической тормозной системы, аварийный тормозной сигнал, датчик температуры, указатель температуры охлаждающей жидкости, сигнальная лампа уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, указатели поворотов и сигнальные лампы, переключатель указателей поворота и прерыватель, аварийный выключатель
F6 (8A)	Выключатель освещения салона и стоп-сигнала
F7 (8A)	Выключатель ламп и подсветки приборной панели, лампа подсветки вещевого ящика, лампа подсветки ручки прикуривателя и отопителя, лампа управления включением габаритов, лампы освещения салона
F8 (16A)	Двигатель вентилятора радиатора, звуковой сигнал
F9 (8A)	Левый габаритный фонарь, задний левый габаритный фонарь
Ф10 (8А)	Выключатель правого габаритного огня, правого габаритного фонаря, контрольной лампы и противотуманных фар
F11 (8A)	Лампы указателей поворотов, выключатель и выключатель указателей поворотов, сигнальная лампа аварийного режима
F12 (16A)	Гнездо для ношения лампы, прикуривателя
F13 (8A)	Дальний свет правой фары
F14 (8A)	Дальний свет (левая фара), контрольная лампа дальнего света
F15 (8A)	Ближний свет правой фары
F16 (8A)	Ближний свет левой фары

Релейные значения на блоках нового образца.

Номер	За что отвечает
K1	Без этого компонента работа двигателя омывателя заднего стекла невозможна.
K2	Отвечает за работу лампочек поворотников, а также световой сигнализации.
K3	Отвечает за работу двигателя стеклоочистителя.
К4	Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
K5	Этот компонент обеспечивает работу фар дальнего света.
К6	Эта деталь обеспечивает работу устройства омывателя фар.
K7	Это реле защищает от выхода из строя электродвигателя стеклоподъемника. Конечно, это актуально, если в вашем автомобиле установлены электрические стеклоподъемники.
К8	Клаксон.
K9	Защищает вентилятор системы охлаждения от перенапряжения.
K10	Обеспечивает работу устройства обогрева заднего стекла.
K11	Лампы ближнего света.

Форсунка

Выбор блока предохранителей не зависит от используемой системы питания, ориентироваться следует на год выпуска автомобиля.

На девятках с инжектором помимо штатного блока питания с маркировкой 2114-3722010-60 устанавливается еще один вспомогательный. Его можно найти под передней панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен новой конструкции.

Схема реле впрыска ВАЗ 2109

В БП три предохранителя и три электромагнитных реле.

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или его замены на новый блок. С этим справится даже начинающий водитель. Вам понадобится ключ на 10 (лучше всего использовать головку или торцевую головку). Перед снятием БП откройте капот подкапотного пространства автомобиля.

Процедура снятия блока питания:

1. Отсоедините клеммы от аккумулятора. Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
2. Для удобства снимите защитную пластиковую верхнюю крышку блока питания.
3. Блок крепится к корпусу двумя винтами (выворачиваются ключом).
4. Отсоедините разъемы проводов. Один из них расположен в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимите резиновый защитный кожух, а затем, покачивая, разъедините разъем из стороны в сторону.
5. Остальные разъемы находятся в нижней части блока питания. Чтобы добраться до них, снимаем два крайних реле, окрашенных в черный цвет. После этого корпус БП поднимается вверх и отсоединяются остальные разъемы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место осуществляется в обратном порядке. При этом обратите внимание на резиновую прокладку между БП и кузовом автомобиля. Он должен быть целым, без трещин и разрывов, иначе его меняют на новый. Прокладка нужна для защиты БП от влаги, которая может вызвать короткое замыкание в электросхеме автомобиля.

Посмотрите видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109

Снятие и замена предохранителей

При выходе из строя любого элемента электрооборудования автомобиля в первую очередь проверяется исправность плавкой вставки или электромагнитного реле. Для этого снимите защитную крышку БП. Он легко снимается после нажатия на две защелки по бокам устройства. На обратной стороне крышки можно найти необходимую информацию о предохранителях и реле. Специалисты рекомендуют менять неисправные детали при отключенном аккумуляторе.

Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства. Перед установкой новой плавкой вставки проверьте электрические цепи на предмет короткого замыкания. Если не удалить, все предохранители сгорят.

Порядок проверки исправности предохранителей будет следующим:

1. Вынуть перегоревшую плавкую вставку.
2. Измерительный прибор установлен в положение измерения сопротивления.
3. Щупы прибора прикладывают к ножкам взрывателя и производят измерения.
4. Сопротивление исправной детали должно быть близко к нулю.
5. Если показания счетчика указывают на бесконечность, элемент неисправен.

Конструкция предохранителей старого блока и нового образца отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен предохранителями цилиндрической формы. Снимать их можно пальцами, но лучше делать это щипцами, чтобы не обжечься. Пинцеты уже предусмотрены в комплектации блоков новой конструкции.

Цилиндрические предохранители старых блоков устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому рекомендуется их чистить. Для этих целей хорошо подойдет школьный ластик, спирт, одеколон или растворитель. Нельзя использовать наждачную бумагу. Желательно подтянуть защелки, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

Пинцет предохранительный Замена предохранителя

В БП новой конструкции установлены ножевые плавкие вставки. Имеют цифровое обозначение номинального тока на корпусе, а также цветовую схему, что облегчает поиск и замену неисправного устройства. Для замены накрывают неисправный прибор пинцетом и раскачивают его из стороны в сторону, при этом вытягивая предохранитель вверх. После нескольких попыток это сработает.

Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке. В этой ситуации, скорее всего, выходит из строя шайба из жести – она просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью напряжение поступает на центральный контакт прикуривателя. Чтобы исправить это, вам нужно будет удалить часть, которая пришла в негодность. Здесь главное действовать очень аккуратно, чтобы не испортить фарфоровую основу – она достаточно хрупкая. Без этой шайбы прикуриватель будет нормально функционировать.

Для восстановления работоспособности также иногда необходимо удалить полупроводниковую пластину. Здесь вам придется действовать в следующем порядке:

• перед разборкой разъема стоит сфотографировать расположение проводов на контактах — это поможет собрать все без ошибок с первого раза;
• откручивается фиксирующая гайка, удерживающая розетку на панели;
• внутри пластина из слюды — ее нужно вытащить;
• , то разъем собирается полностью, но без указанной выше детали.

Кроме того, довольно часто происходит потеря контакта из-за банального окисления клемм или обрыва соединения. По этой причине при ремонте всегда уделяется внимание очистке всех разъёмов и разъёмов. Оксиды удаляются обычной студенческой резинкой.

Обрыв обнаружен осмотром. Чтобы не запутаться, проверяемый провод лучше чем-нибудь пометить. Быстрее будет проверить мультиметром, настроенным на омы. В целом их не так уж и много, и проверка проводится довольно быстро. Все поврежденные вены необходимо заменить новыми.

Работая с электросистемой автомобиля, необходимо всегда соблюдать технику безопасности. Не думайте, что 12 вольт совсем безобидны — как известно, убивает не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что вполне достаточно обычному человеку для серьезной травмы.

электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: минусовые выводы источников и потребителей электроэнергии соединены с «землей» — кузовом и основными агрегатами автомобиля, выполняющими функции второй провод. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При выключенном двигателе питание всех потребителей осуществляется от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей защищены плавкими предохранителями. Электродвигатели мотор-редукторов (стеклоочистителей, омывателей заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода уменьшенного сечения (1 мм2). Схемы зарядки аккумулятора, зажигания (карбюраторные двигатели), запуска двигателя, схема «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

Большинство предохранителей и реле расположены в монтажном блоке, номиналы предохранителей и защищаемые ими цепи указаны в таблице. До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем № 15 монтажного блока. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и находится в отдельном пластиковом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припайки проводов взамен сгоревших токоведущих дорожек.

С 1998 г. вместо блока 17.3722 на детали автомобилей устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и вентилятора охлаждения двигателя. моторное реле (эти автомобили оснащены датчиком-выключателем нового типа, его контакты рассчитаны на большой ток, поэтому реле не требуется). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок меняется на новый, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет маркировку белого цвета рядом с разъемом X11.

Для коммутации основных цепей автомобиля используется комбинированный выключатель зажигания (замок), состоящий из контактной части и механического противоугонного устройства. Запирающий стержень противоугонного устройства выдвигается, если ключ установить в положение «Стоянка» и вынуть из замка. После этого поверните колесо так, чтобы тяга вошла в канавку на рулевом валу, заблокировав его. Стопорный стержень втягивается (освобождает вал), когда ключ поворачивается из положения «Парковка» в положение «Выкл.». Замок зажигания также оснащен механической блокировкой от ошибочного включения стартера при работающем двигателе. Для повторного включения стартера поверните ключ из положения «Зажигание» в положение «Выкл» и только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, сигнализации, прикуривателя, плафона, штепсельной розетки для переносного фонаря.

На автомобилях с двигателем ВАЗ-2111 установлен жгут системы впрыска (жгут системы зажигания отсутствует, хотя его соединительная колодка сохранилась). Реле и предохранители системы впрыска расположены рядом с контроллером, под магазинной полкой панели приборов.

Схемы электрооборудования автомобилей приведены в Приложениях.

При ремонте электросистемы отсоединить клемму «-» аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину перегоревшего предохранителя.

Не используйте предохранители слишком большого размера или самодельные, так как это может привести к перегоранию дорожек на печатной плате и, возможно, даже к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Блоки монтажные

а — расположение реле и предохранителей в блоке монтажном 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворотов и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 — реле включения звуковых сигналов;

К7 — реле включения обогрева заднего стекла; К8 — реле переключения дальнего
ему фары;
К9 — реле включения ближнего света фар;
F1–F16 — предохранители;
б — блок монтажный 17.3722;
в — блок монтажный 2114-3722010-60.

Цепи, защищенные предохранителями

Номер предохранителя*

Защищенные цепи
1 (8 А)
F9 (7,5 А)
Правая противотуманная фара
2 (8 А)
F8 (7,5 А)
Левая противотуманная фара
3 ( 8 А)
F1 (10 А)
Очистители фар (при включении).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 А)
F7 (30 А)
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка).
Двигатель вентилятора отопителя.
Электродвигатель омывателя ветрового стекла.
Моторизованный очиститель заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омывателя лобового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа перчаточного ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота).
Контрольная лампа указателей поворота.
Фонари задние (фонари заднего хода).
Мотор-редуктор и реле включения стеклоочистителя.
Обмотка возбуждения генератора (при запуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа дроссельной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Светильник светового табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с сигнальной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Фонари задние (стоп-сигналы).
Плафон внутреннего освещения
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле стеклоподъемника
7 (8 А)
F10 (7,5 А)
Подсветка номерного знака.
Лампа капота.
Лампы освещения приборов.
Контрольная лампа наружного освещения.
Панель освещения рычагов отопителя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Фара левая (габаритный свет).
Фонарь задний левый (габаритный)
10 (8 А)
F11 (7,5 А)
Фара правая (габаритный свет).
Фонарь задний правый (габаритный фонарь)
11 (8 А)
F2 (10 А)
Указатели поворота и реле аварийного выключателя (в аварийном режиме).
Контрольная лампа
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Номера с буквой F относятся к предохранителям монтажный блок 2114-3722010-60, без буквы Ф — к предохранителям монтажного блока 17.3722.

---

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводилась. ВАЗ 2109 иномарка — не беда. Симптомы одинаковы у всех. В сегодняшней статье рассмотрим, почему ВАЗ 2109(карбюратор и инжектор в том числе) не заводится и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина находилась в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно часто автомобилисты сталкиваются с этим зимой. За ночь батарея может потерять до 30 процентов от общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда в дело вступает электролит, аккумулятор прогревается и соответственно прибавляется ток. Что если ВАЗ 21099 форсунка не заводится (не крутит стартер)? Это возможно даже при заряженном аккумуляторе. И причиной этому являются клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (инжектор 8 клапанов) не заводится. Причины в белом налете, который нужно зачищать наждачной бумагой. Далее хомуты ставятся на место и автомобиль необходимо успешно завести.

Зажигание

А что если даже с заряженным аккумулятором ВАЗ 2109не запустится? Проблема искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «схватывает», однако не заводится. А автомобилист в нажеже, что машина «вот-вот заведется», крутит стартером секунд 20-30. И так до тех пор, пока батарея снова не будет вставлена. Этого нельзя делать категорически. Стартер следует крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от катушки зажигания к свечам. Их всего четыре, по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо его видно ночью. По периметру провода время от времени проскакивает небольшая искра, чаще сине-белая. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109составляет 40-50 тысяч километров.

Залил разбрасыватель

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя. Даже небольшая капля воды, проникшая в распределитель зажигания, может помешать нормальному искрообразованию – бегунок не в состоянии дать ту искру, которая нужна для воспламенения смеси. Чтобы этого не допустить, не ездите с большой скоростью по лужам, а при промывке двигателя тщательно закрывайте все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, то ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен выдать ток, который нужен для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет поврежден.

Свечи

Сняв армированную трубку (сделайте это очень осторожно, чтобы не повредить разъемы), используйте свечной ключ для извлечения элементов наружу. Если они имеют следы налета, залиты бензином или просто грязные — проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109(карбюратор) не заводится — стартер крутит, искра есть. Проверьте зазоры электродов – они не должны превышать 0,8 миллиметра. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

При отсутствии свечного ключа можно просушить детали другим способом. Для этого автомобиль ставится на «нейтраль», включается зажигание. Далее греем педаль газа в пол и крутим стартер 5 секунд. Таким образом, в камеру сгорания попадает большое количество воздуха – свеча успешно просушивается. Важно помнить, что при этой операции уменьшается количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим способом, чтобы двигатель не работал «всухую».

Грязный фильтр

Его засор приводит к тому, что ВАЗ 2109 не заводится. И не важно, карбюратор моторный или инжекторный. Проверить состояние воздушного фильтра легко. И на карбюраторе, и на инжекторе нужно снять крышку корпуса (разница только в том, что на первом она железная, а на втором — пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствует пыль и грязь, воздух через них не имеет возможности пройти в камеру сгорания. Отсюда и получается, что не заводится карбюратор ВАЗ 2109.: стартер вращается, искра есть. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, уже нельзя использовать. Да, мотору это не навредит, однако будут частые перебои в работе. Как следствие, камера будет заполнена слишком бедной смесью – отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения. Если крышка не герметична, после дождя элементы могут намокнуть, что делает их «короткими». Самым основным в нашем случае является предохранительный клапан бензонасоса. Если он сгорел, то топливо не может пройти из бензобака в камеру. И никакие «чистки» здесь не спасут. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Зазоры клапанов

На карбюраторных «восьмёрках» и «девятках» с двигателем 1. 3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов следует выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому двигатель работает со сбоями – его трудно запустить. Они выставляются с помощью регулировочных и контргаек.

Сливочное масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия – мотор не в состоянии перерабатывать смесь. Зимой вниз стекает густое масло и при попытке запуска вверху цилиндра льется бензин, который его растворяет и смывает со стенок.

Фазы ГРМ

Что делать, если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, оно слетело с меток и система не в состоянии отработать фазу. Также возможна его поломка. Признаваться в этом крайне не рекомендуется, особенно на двигателях объемом 1,3 литра. На таких моторах при обрыве клапан просто загибается. Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Может вылететь из-за плохого натяжения ролика. Проверить натяжку очень просто — если элемент касается пластикового защитного кожуха, его следует натянуть.

Стартер

Если он не вращается даже при заряженном аккумуляторе, скорее всего он пришел в негодность. Для его замены нужно:

1. Снять клемму с клеммника на реле стартера.
2. Открутить и снять клемму электропривода тягового реле.
3. Снимите болты защиты двигателя.

Далее необходимо снять стартер. Для установки нового элемента необходимо соблюдать определенные правила:

• Поочередно закручивайте все крепежные гайки с одинаковым усилием. Так вы снизите риск перекоса стартера.
• Прикрепите клемму к контактному болту и установите все ранее снятые площадки.
• Установить на месте защиту двигателя.

И, конечно же, главное при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Предохранитель генератора ваз 2109Kung Saan matatagpuan инжектор. Монтажный блок

Этот набор может быть установлен на блоке, предназначенном для разных устройств. Чтобы сделать все это из случайного разбиения по страницам на странице, пластиковый блок может взять особое значение, которое может быть получено в ближайшее время.

Mga Scheme

Предохранитель представляет собой устройство, предназначенное для пинозащиты, пинозащиты, в зависимости от этого, любого электронного устройства для защиты от короткого замыкания. Его можно установить, чтобы установить его в любой цепи, которая может быть легко подключена к оборудованию, защищенному защитой. Кая, который является курьером, имеет и хинди думал на аппарате, который плавится потоком.

«Девятка», год выпуска ВАЗ 2109, последний номер:

• года выпуска 1998 года;
• год выпуска 1998

Коробка предохранителей с кодом 17. 3722 устанавливается в соответствии с моделью 1998 года выпуска.

Кунг, дахилан не может быть подключен к цепи кабеля.

Предохранитель с маркировкой 2114-3722010-60 можно установить на 2109na kotse pagkatapos нг 98. Ang mga piyus ay nagsimula nang magamit sa unit na ito.

Предохранитель для карбюратора ВАЗ 2109 и инжекторного двигателя является более доступным. У нас есть только несколько новых и более 98 номеров. Это мататагпуан са ilalim нг капот, са ilalim нг саламин мата са kaliwa.

Анонимный обмен на свет и новый тип парня для 2109?

Почтовый индекс

2. Na-скорость анг lakas.
3. Новый предохранитель имеет реле времени стеклоомывателя и реле двигателя вентилятора.

Блок старого образца

Номер:	Касалукуян лакас:	Анонимация для защиты от пыли:
F1	10А	Резервный (карагдаганг) пиюс
F2	10А	Световой сигнал, отключающий сигнал, прерыватель тревоги (срабатывающий при аварийной ситуации), сигнализирующий сигнал тревоги
F3	10А	Мгновенный доступ к сети, панорама на странице
F4	20А	Запустить подключение к бинтану, активировать контакт через активацию подключения к загрузке, добавить сокет, увеличить количество подключений
F5	20А	Звуковой сигнал (солнце), переключатель солнца
F6	30А	Резервное копирование на номер
F7	30А	Электродвигатель вентилятора печки, электродвигатель омывателя, электрическое реле активации вентилятора радиатора, реле включения и выключения, включение и выключение контрольной лампы, установка в помещении
F8	7,5 А	Резервное копирование на номер
F9	7,5 А	Резервное копирование на номер
Ф10	7,5 А	Калива с илау
F11	7,5 А	Кананг илав в Кананг Бахаги
F12	7,5 А	Налобный фонарь с фонарем
F13	7,5 А	Налобный фонарь
Ф14	7,5 А	Калибровка налобного фонаря, лампа накаливания на фонаре
F15		Светильник с налобным фонарем
Ф16	15А	Указатель направления и аварийного отключения реле-прерывателя (срабатывает сигнал поворота), контрольная лампа для сигнала поворота, включается двигатель, мотор-редуктор и реле для сигнала поворота -На стеклоочистителе Саламин, контрольная лампа для включения фар, контрольная лампа для включения, контроль температуры охлаждающей жидкости, контроль бензина, контрольная лампа резерва топлива, вольтметр

Fuse box 17. 3722

Relay

Ilista natin ang mga numero ng relay at ang kanilang mga pag-andar sa talahanayan:

Numero ng relay	Mga pagpapaandar
1	Элементы оптики для оптики
2	Двигатель омывателя заднего стекла
3	Защитный фонарь для световой сигнализации поворота и световой сигнализации
4	Защитный кожух двигателя стеклоочистителя
5	Пинапаяган с матукой и лампой
6	Защитные лабиринты на болтах для пинината на ликуранге бинтана
8	Mataas na ilaw ng ilaw
9	Мабабанг илау нг синаг
11	Ответственный за управление вентилятором двигателя. Это имеет реле, которое может перегреть двигатель.
12	Звуковой сигнал оповещения

Блок плавких предохранителей другой

Наминим, кто защитит вас, если вы не знаете, что это такое:

Номер предохранителя	На-рейт на касалукуян	Мга пагпапандар
1.	8А	Резервное копирование на номер
2.	8А	Резервное копирование на номер
3.	8А	Резервное копирование на номер
4.	16А	Обмотка реле вентилятора радиатора, переключатель на электроцепи электродвигателя печки
5.	3А	Выключатель аварийного освещения в режиме указателя поворота, прерыватель указателя поворота, переключатель указателя поворота, указатель поворота, указатель поворота, переключатель оптики заднего хода, фонарь заднего хода, тахометр, вольтметр, датчик бензина, датчик бензина, датчик бензина Бензиновый tagapagpahiwatig, tagapagpahiwatig температуры охлаждающей жидкости, датчик температуры, датчик температуры и датчик аварийной ситуации, аварийный сигнал тревоги, переключение гидравлического масла, переключение заранее,
6.	8А	Переключение между законами и бомбами, панорамирование на панели
7.	8А	Лампа на зеленом фоне, контрольная лампочка для камуфляжа, лампочка для манипулятора и манипулятора, манипулятора сигарилло, манипулятора для всех команд, это переключатель на Устанавливается для панели инструментов
8.	16А	Звуковой сигнал, выключатель солнца, электродвигатель вентилятора радиатора
9.	8А	Каливанг илав са калива, каливанг ликидонг лампара са гилид
10.	8А	Kanan na lampara sa kanang bahagi, kanang likuran sa likuran, выключатель противотуманных фар, контрольная лампа противотуманных фар
11.	8А	Световой сигнальный переключатель и прерыватель, сигнальный сигнал, сигнал, сигнал, переключающий режим тревоги
12.	16А	Можно купить сигарету, розетку для подключения лампы
13.	8А	Mataas na sinag, канангская фара
14.	8А	Новый фонарь с фарой, малая оптика
15.	8А	Mababang sinag, канангская фара
16.	8А	Фара Kaliwang mababang sinag

Реле

С указанием распиновки блока предохранителей в новой модели 2109:

Подключение реле	Звоните по телефону:
К1	Кунг-то, хинди-гагана и двигатель стеклоомывателя
К2	Ответственный за включение лампы указателя поворота при световой сигнализации
К3	Стеклоочиститель стеклоочистителя
К4	Пинозащита от имени прено и сукат сасакян
К5	Добавление матаса к операционной системе
К6	Минимальный размер стиральной машины с оптикой
К7	Пинозащита двигателя на окнах курьера, кунг нилагян и йонг сасакян
К8	Звуковой сигнал или звуковой сигнал
К9	Пинозащита для защиты от протечек вентилятора двигателя
К11	Ответственный за установку обогревателя окон
К12	Ограничение на пополнение счета

Телефонный звонок и телефон

Все устройства на хинди работают, чтобы получить доступ к самым продвинутым приложениям, и это является наблюдением за ними. Ион ай, unang hahanapin namin ang kinakailangang piyus на ответственный пункт са isang tukoy на aparato, pagkatapos ай susuriin namin ito, ito ai buo о nasunog.

Звоните по номерам:

1. Буксан капюшона, идисконекта лупа батареи (-).
2. Буксан анг BP.
3. Спросите, кто взял парня, и он может помочь вам и даже предохранителям.
4. Тангалин анг пиюс.
5. Магнитная установка нового и конечного.

Video

Страница блока предохранителей на ВАЗ 2109.

Доступен блок питания.

Цепь блока предохранителей.

Карамихан в цепи курьера защищает кожу. Защитный двигатель двигателя с зубчатой ​​​​передачей (поддон картера, типоразмер (ВАЗ-2108, -2109), фара — установка) защищена автоматикой с большим количеством биметаллических предохранителей. Цепь, поддерживающая систему охлаждения двигателя (двигатель 2111), защищена от повреждений с помощью проводника с требуемым поперечным сечением (1 мм2). Цепь для одного аккумулятора, генератора, генератора (двигатель карбюратора), на самом деле, схема «генератор — выключатель зажигания — монтажный блок» защищена на хинди. Все основные устройства (стартер, фары, двигатель вентилятора охлаждения, электрический бензиновый насос и т. д.) подключаются к реле.

Реле в блоке предохранителей на ВАЗ 2108-09-099 (карбюратор, инжектор) устанавливается на капоте, в компартменте, который может быть заменен на другой.

Блок предохранителей монтажный 2114-3722010-18

Реле/пиюс №.	Паг-декод
К1
К2
K3	Реле стеклоочистителя
К4
К5
К6
К7
К8
К9
F1-F16	Мга пиюс

Блок предохранителей монтажный 2114-3722010-60

Реле/пиюс №.	Паг-декод
K1	Реле очистителя фар
K2	Реле-прерыватель для переключения направления и сигнализации
К3
K4	Реле включения стоп-сигналов и сигналов
K5	Релейный оконный фильтр
K6	Реле звукового сигнала
К7	Реле для передачи данных по основному номеру
K8	Реле дальнего света
K9	Реле ближнего света фар
F1-F16	Мга пиюс
F1-F20	Экстраг пиюс

Блок крепления предохранителей 17.3722

Реле/пиюс №.	Пэг-декод
1 (К6)	Реле очистителя фар
2 (К1)
3 (K2)	Реле-прерыватель для переключения направления и сигнализации
4 (K3)	Реле стеклоочистителя
5	Подключиться к перемычке через реле, подключаемое к лампе
6 (К10)
7	Экстранг пиюс
8 (K5)	Реле дальнего света фар
9 (K11)	Реле ближнего света фар
10	Пиюс
11 (К9)
12 (К8)

Расшифровка монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-10-60, 2184.

Mga numero mula 1 hanggang 16 — Монтажный блок старого образца 17.3722

Предохранитель N	Паг-декод
1 (8 А), F9 (7,5 А)	Таманг илаван нг туман
2 (8 А), F8 (7,5 А)	Лампа питания
3 (8 А), F1 (10 А)	Очиститель фар (с шлифовальной пастой). Реле включения очистителя фар (контакт). Шарик омывателя фар
4 (16 А), F7 (30 А)	Очиститель фар (по запросу). Реле для включения очистителя фар (быстродействующее). Электродвигатель вентилятора отопителя — используйте предохранитель Электродвигатель стеклоочистителя заднего стекла. Реле с реле стеклоомывателя. Баллончик, активирующий саламин, и окно жидкости. Реле (контактное) для включения электровентилятора двигателя системы охлаждения. Реле (быстродействующее) для передачи на ликуран ng-init ng bintana. Контрольная лампа для входа в систему. Квартира в квартире
5 (8 А), F16 (15 А)	Переключение направления и реле-прерывателя для переключения направления при тревоге (индикация переключения направления). Tagapagpahiwatig лампа для направления tagapagpahiwatig нг. Mga ilaw sa likuran (mga lampara na nababaligtad). Мотор-редуктор на переключателе стеклоочистителей. Генератор быстрых сигналов (всегда готово). Контролируйте лампу для своих потенциальных клиентов. Контроль ламп для пресионов языков. Лампа управления воздушной заслонкой карбюратора. Лампа бабала нг preno са paradahan. Лампа светового табло «СТОП». Датчик температуры охлаждающей жидкости. Tagapahiwatig ng antas ng бензин с лампой tagapagpahiwatig нг reserba. Вольтметр
6 (8 А), F3 (10 А)	Мгновенный заказ (не в первый раз). Плафон с подсветкой
6 (8 A), F6 (30 A)	Местные клиенты для своих пинтуанских жителей. Реле включения стеклоподъемника
7 (8 А), F10 (7,5 А)	Пластина с шайбой. Капюшон лампара. Добавление к другому инструменту. Лампа управления пункт са panlabas на ilaw. Доска правовых норм для проверки прав. Масса магазинов на илау нг
8 (16 А), F5 (20 А)	Отключение двигателя от системы охлаждения двигателя, реле и реле (контакт). Звуковой сигнал на реле до
9 (8 А), F10 (7,5 А)	Фара Kaliwang (ilaw sa gilid). Каливанг илав нг бунтот (илав са гилид)
10 (8 А), F11 (7,5 А)	Фара Таманг (илав са гилид). Кананг илав нг бунтот (илав са гилид)
11 (8 А), F2 (10 А)	Переключение направления на аварийное реле-прерыватель (в режиме тревоги). Лампара нг бабала
12 (16 A), F4 (20 A)	Elemang pampainit a likod ng bintana. Реле (контакт) для подключения к источнику питания. Розетка для портативного светильника. Pansinding ng sigarylo
13 (8 А), F15 (7,5 А)	Фара Kanang (mataas na sinag)
14 (8 А), F14 (7,5)	Фара Kaliwang (можно купить). Mataas na ilaw ng ilaw ng ilaw ng sinag
15 (8 А), F13 (7,5 А)	Фара Kaliwang (mababang sinag)
16 (8 А), F12 (7,5 А)	Фара таманг (mababang sinag)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(набор цифр, обозначающий конец провода, а также англоязычный номер блока) штекер)

Реле/пиюс нет.	Паг-декод
K1	Реле реле стеклоомывателя
K2	Реле-прерыватель для переключения направления и сигнализации
K3	Реле стеклоочистителя
K4	Реле для подключения к переключателям (перемычки для контакта с контактом, не требующим установки через реле)
K5	Реле дальнего света
K6	Реле включения фар
K7	Релейный оконный фильтр
K8	Реле звукового сигнала
K9	Реле отключения двигателя вентилятора двигателя системы управления
K10	Реле передачи на линии
K11	Реле ближнего света фар

Схема монтажного блока ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле.	Паг-декод
K1	Реле очистителя фар
K2	Реле-прерыватель для переключения направления и сигнализации
K3	Ang Реле стеклоочистителя
K4	Реле для переключения на лампу
K5	Релейный оконный фильтр
K6	Реле звукового сигнала
K7	Реле передачи на линии
K8	Реле дальнего света
K9	Реле ближнего света фар
F1-F20	Мга пиюс

Соединение разъемов с прокладкой ВАЗ 2109-09-099 Монтажный блок для подключения проводов в кабине:

Ш9 — подключение к соединительному кабелю;

Ш1-Ш4 — прокладка для соединения с обвязкой панели инструментов.

Задать блок предохранителей карбюратора ВАЗ 21099? Доска неизвестна, если вы хотите, чтобы капюшон был верным и безопасным. Inilalarawan ни то, ни другое диаграмма кондиционера для подключения к одному из самых высоких и высоких рейтингов (используйте самый высокий уровень на kasalukuyang saklaw, он есть, в ампер). Монтажный блок ВАЗ выполнен в пластиковом корпусе. Mayroon ding mga extrang piyus (sa mga gilid). Gayunpaman, са «siyam» может быть хорошим парнем, который не знает, что такое котсе. Напишите, кто отвечает за подключение силовой цепи к газовому насосу и другим вещам.

Блок-схема блока предохранителей на ВАЗ 21099

Он включает в себя все, что включает в себя панель на ВАЗ 21099, выпущенную в середине 1998 года, а также новый блок питания с большим блоком питания. mga piyus na U ay na-install.

принцип действия в паре, не используя элементы на хинди, как правило, палитры. Maipapayo на isaalang-alang ang aspetong этого капага inaayos или самый лучший в мире. Он обеспечивает поддержку новых параметров, которые могут сигнализировать цепи на пульте управления инструментами. Это tagapagpahiwatig на nag-iilaw kapag сделанный pektong paggawa является ngyayari са pagpapatakbo юнит мимо и де-кориентнг цепи. Кадена на это у вас есть все, что нужно. С другой стороны, используйте подушку безопасности (такая операция).

Внешний монтажный блок (ИЗОБРАЖЕНИЕ 1), прикрепленный к капоту, может быть прикреплен к крышке. Это условная диаграмма, имеющая знаковый знак, который соответствует тому, что мы видим, и цепь, которая является ответственной. Гайундин, схема монтажного блока ВАЗ 2109, была напечатана в соответствии с указаниями. С помощью этого, вы можете ходить по другим каналам, расположенным в коротенькой цепи, и получать информацию о первых контактах для диагностики контакта коренной цепи. Нынче парео часов, но только в том случае, если вы подключаетесь к большому количеству часов. Halimbawa, F4 только хинди истребитель сигарилло, но не является ретранслятором, ответственным за то, чтобы побеждать в бинтане (сопровождаемый) и является коннектором для портативного фонаря.

Этот блок предохранителей на ВАЗ 21099, инжектор (с карбюратором), имеет схему подключения, которая может быть изменена. Крутой дорожный знак, идущий по схеме на хинди, это нормально. Таким образом, вы можете использовать его на двойной схеме, используя монтажный блок.

Описание 1. Схема монтажного блока.

Другого мнения о том, что такое оценка

Этот показатель является одним из проводников с максимальной критикой рейтинга нагрузки. Кунг tinukoy на saklaw nalampasan, панорама на bahagi ау nasusunog только, и де-корьентнг цепи ау nasira, pinipigilan анг кабель (и pagkakabukod нито) от апа-апой.

Sa kotse, пункт са bawat isa в короткую схему, ang sarili nitong mga kasalukuyang halaga ng limitasyon ay itinakda. Halimbawa, является ответственным за приобретение большого количества автомобилей ВАЗ, установленный для 20 ампер. Естественно, если вы хотите, чтобы это был самый высокий рейтинг этого места, вы можете использовать его только в самых красивых местах. Вы можете сделать это в соответствии с высоким рейтингом, чтобы получить самые важные сообщения, которые являются наиболее важными кабелями. Samakatuwid, нито хинди katanggap-tanggap и его начальное значение, которое вы должны знать в качестве элементарного для pagpapatakbo ng sasakyan.

Дополнительная информация может быть установлена ​​на блоке предохранителей ВАЗ 21099 напрямую от вашего производителя. Сделайте это на удобной панели управления. На ВАЗ 2108 — включено реле, только что установленное в салоне, ответственное за включение топливного насоса и подключение к сети (пати на радио).

Крышка-панель, самая большая возможная нагрузка в блоке предохранителей, включает цепь, подключаемую к электрическому стеклоподъемнику. Дун, максимальное напряжение тока может достигать 30 ампер. Этот блок представляет собой новый образец, рассчитанный на 20 ампер.

Можете ли вы сделать карту, которую вы хотите? Пункт kakailanganin mo:

• звоните в двигатель;
• ализин отрицательный терминал от батареи. Maipapayo на mahintay нг больше, чем минуты, чтобы natitirang boltahe;
• см. блок предохранителей 2109;
• использовать мультиметр, чтобы сделать его очень простым;
• суриин анг цепи для небольшой цепи;
• maglagay ng isang gong piyus;
• звонить по цепи и tiyakin на walang paulit-ulit на labis на karga.

Каждый из хинди может быть использован в качестве хинди-оригинала, а также более частым проводником третьей стороны. Mayroong популярен среди водителей в России, которые торгуют 5-копеечными барьями, имеющими свои преимущества (известные как «siyam»). Нито, ни много, ни мало, как хинди, а только как производитель, вся электроника котсе, а не магия sanhi ng sunog!

Как проверить электрическую цепь?

Чтобы проверить комплектацию ВАЗ 2109 для какой-либо из них, можно настроить набор номера в цепи с помощью мультиметра.

В комплекте с карбюраторным двигателем, это просто, дайте контакт в блоке, чтобы получить информацию. Kung больше всего разбить natagpuan, magiging mas mura и mas maling palitan laman ang ang bloke. Новый образец был сделан, и в конце концов 2114 года — лучший выбор для Дун.

Избавьтесь от одного и того же парня, который работает, чтобы получить возможность ка для сиранг схемы. Быстрый доступ к общей сумме:

• цепь, ответственная за мощность калана на хинди, управление может быть выполнено на элементах с F4 или F7. Хули является ответственным за то, чтобы поддерживать поклонников большого количества людей, которые ходят по магазинам;
• зажигалка с сегрегацией, как правило, включает в себя множество цепей, которые можно использовать на хинди, используя сабай-сабай: F4, F10, блок 7;
• реле F7 отвечает за стиральную машину, может включать лампу и использовать оконную щетку;
• Неисправность топливного насоса, «саларин» является платой предохранителей, которая может быть повреждена вручную (на месте).

Эта неисправность не работает с водителем.

Блок предохранителей карбюратора ВАЗ 21099 очень прост. Самый лучший бахаги является лучшим пунктом. Нынче решить проблему является хинди, чтобы узнать больше о других проблемах. Са ВАЗ 21099, хинди, как ВАЗ 2108, который является инициатором. Huwag kalimutan на ибалик анг MGA это са является napapanahong пункт kung kinakailangan.

Таким образом, указанный источник информации, в другом месте, может храниться в одном месте, а также в том, что проблема связана с розеткой. Sa sitwasyong ito, malamang, шайба на гавани в конце концов, набиго — natutunaw только его мула са labis на karga. Пакет не содержит ни одного болта, который может помочь вам связаться с зажигалкой отдельно. Чтобы узнать это, какайланганин среди алисин знатоки хинди magagamit. Все, что вам нужно сделать, чтобы собрать основные труды для хинди масира базы фарфора — это среднее время. Используйте стиральную машину, как обычно, с зажигалкой или с сигаретой.

Чтобы получить больше, чем обычно, полупроводниковая пластина. Dito kakailanganin mong kumilos sa sumusunod na pagkakasunud-sunod:

• другое, что я-разобрать konektor, соединяет kumuha ng larawan нг проводов sa контакт — делает его до типунина angta nangka ungaon walangka;
• гайка, закрывающая панель с помощью замка;
• са Loob может быть плато на Гава са Мика — kailangan mong hilahin ito;
• соединителей типунина нанг буо, нгунит вала анггит на бахаги.

Два каравана, которые могут связаться с контактными лицами, которые имеют банальную связь с терминалом или связью. Для этого, kapag nag-aayos, запаздывающий binibigyang pansin ang paglilinis всех всех коннекторов и коннекторов. Ализин оксида с помощью регулярного магния.

Уведомление о проверке. Узнай больше хинди, он может быть марком, который помнит, что он может быть разным. Это очень легко считывать данные с помощью мультиметра, измеряющего омы. С большим удовольствием, если вы не знаете, что такое прикосновение, и это естественно. Все, что вам нужно, это сделать карту новой.

Стартовый сбор в соответствии с требованиями, предъявляемыми к электрической системе Sasakyan. Huwag isipin на 12 вольт является ганап на хинди nakakasama — как один из самых, хинди болтах и ​​хлопотах, ngunit анг kasalukuyang. У нас есть котсе minsan umabot в 30 ампер, который не нужен для обычных людей, чтобы сделать их более дешевыми.

Этот набор представляет собой совокупность механизмов, с большим количеством различных богатств, знатоков и узких схем, включающих артикул -. Чтобы защитить автомобиль (полный от двигателя на машине и на большой трассе), его можно найти на автомобиле, на ВАЗ 2109.есть ореолы, в которых находится парень — это парень, который работает, на котором есть блок предохранителей.

Есть только один блок предохранителей ВАЗ 2109?

1. Все предохранители на ВАЗ 2109 включают в себя крышку капота: не проверяют, не закрывают основание коробки и двигателя.
2. Добавлена ​​дополнительная информация о монтажном блоке «siyam»: датировка, тип 17. 3722, другой номер, 2114-3722010-60 / 2114-3722010-18 (находится на установке на ВАЗ мула па полдень 1998). Подтвержденный переход между различными реле, коннекторами и точками; Различные деноминации хули, пати на кавалан (как на хинди) в обновлении, связанном с удаленным ретранслятором: де-курьер делает фантомный вентилятор и часы, когда промывают шайбу бинтана.
3. Указать блок предохранителей с серийным номером, который может быть получен с помощью блок-схемы, включающей в себя схему управления, которая является ответственной. Halimbawa) — для омывателей фар и очистителей фар, а также .d.

Схема блокировки предохранителей ВАЗ 2109.

Блок монтажный 17.3722.

1. (К6) реле включения фар;
2. (K1) реле омывателя стекол и реле;
3. (K2) реле-прерыватель для переключения направления и сигнализации;
4. (К3) реле стеклоочистителей;
5. делает перемычку на перемычку, чтобы включить реле, чтобы погасить лампу;
6. (K10) ретранслятор для подключения к источнику питания;
7. экстраг пиюс;
8. (К5) матовое реле луча;
9. (К11) Реле включения фар;
10. пиюс;
11. (K9) реле для отключения двигателя от системы управления двигателем;
12. (K8) реле отключения сигнала тревоги;

Блок монтажный 2114-3722010-60.

• экстраг пиюс F17-F29.

Схема подключения монтажного блока 2114-3722010-60.

• набор цифр с помощью штекера с номером блока, а также набор цифр с номером штекера.
• пиюс F1-F16.
• реле для подключения к сети K9.
• реле для подключения к фарам K8.
• реле для включения сигнала K6.
• реле для подключения к сети K7.
• реле для включения очистителя фар K1.
• реле для подключения к Windows K5.
• реле для переключения на лампу K4.
• Реле стеклоочистителя К3.
• реле-прерыватель для переключения направления и сигнализации K2.

Схема подключения монтажного блока 17.3722.

• реле-прерыватель для переключения направления и сигнализации K2;
• Реле стеклоочистителя К3;
• быстрое реле окна (установка на хинди) K7;
• реле для соединения с лампой (контактная перемычка подключается к общему, без установки на реле) K4;
• шайба или шайба реле K1;
• реле для включения двигателя вентилятора системы охлаждения двигателя на K9;
• реле включения очистителей фар K6;
• реле для подключения к сети K10;
• реле для включения сигнала тревоги K8;
• реле для включения фар головного света K5;
• ретрансляции для передачи на более высокий уровень K11;
• лоток с номером, подключенным к штекеру, как два блока, а также номер лотка с кондиционированием, штекер;

Возможная неисправность блока предохранителей ВАЗ 2109, а также его отсутствие.
