Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Содержание страницы

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

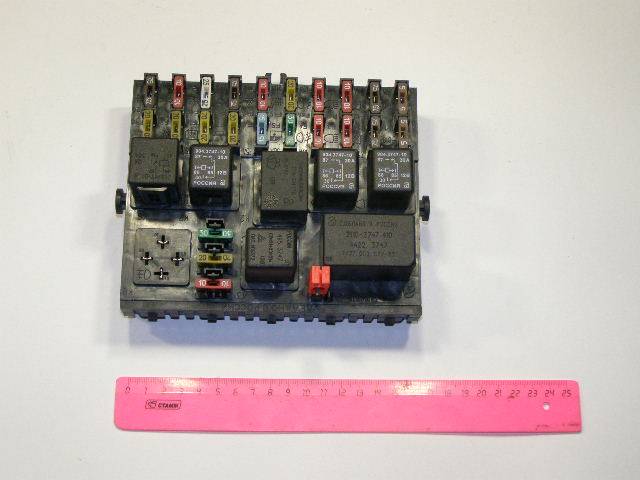

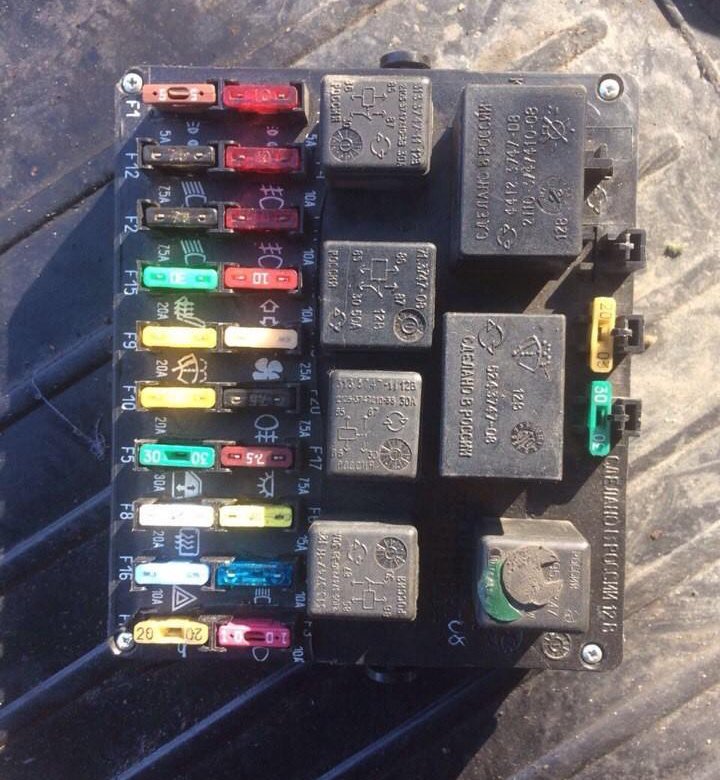

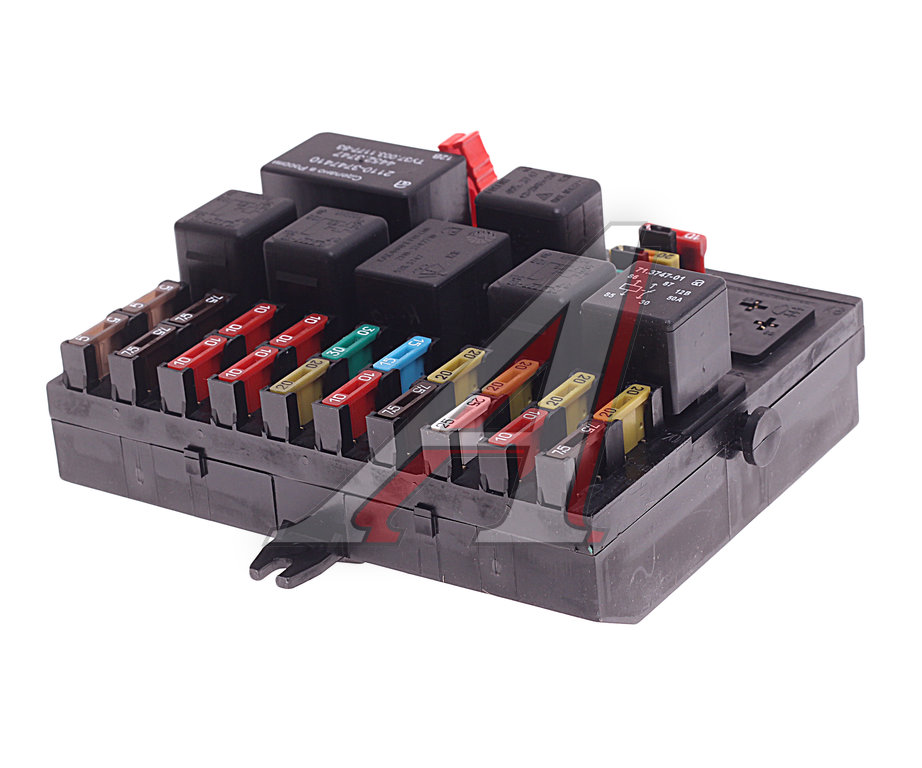

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.

Предохранитель, №	Сила тока, Ампер	Значения
F1	5	Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2	7,5	Ближний свет левой фары
F3	10	Дальний свет левой фары
F4	10	Передняя правая противотуманная фара
F5	30	Электро стеклоподъемники в дверях
F6	15	Прикуриватель/лампа переносная
F7	20	Клаксон, вентилятор радиатора двигателя
F8	20	Обогрев заднего стекла
F9	20	Омыватель и стеклоочиститель(дворники) ветрового стекла
F10	20	Резервный
F11	5	Габаритный свет правого борта машины
F12	7,5	Ближний свет правой фары
F13	10	Дальний свет правой фары
F14	10	Передняя левая противотуманная фара
F15	20	Подогрев сидений
F16	10	Левые и правые поворотники, аварийный сигнал поворотников
F17	7,5	Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18	25	Подсветка бардачка, отопительных регулировок, прикуривателя
F19	10	Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20	7,5	Задние противотуманные фонари

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

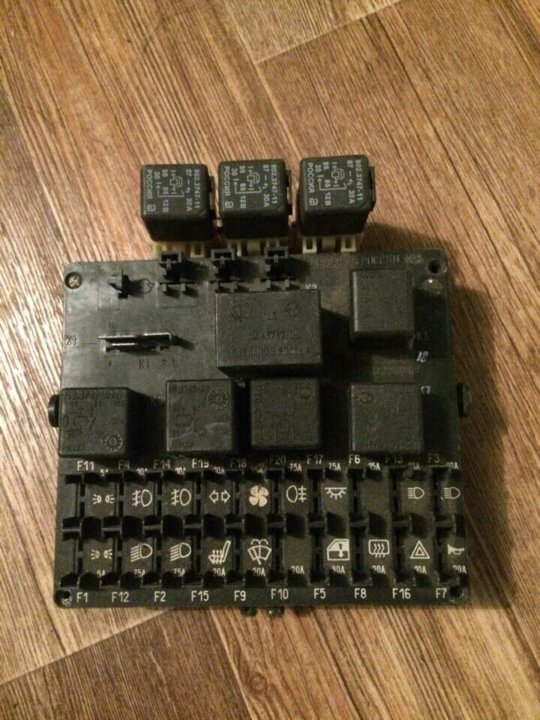

Расположение дополнительных предохранителей и реле

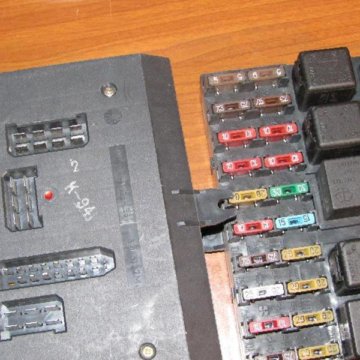

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.



Расположение дополнительных предохранителей

1. Контроллер зажигания,
2. Датчики кислорода, расхода воздуха, расчета скорости,
3. Топливный насос и реле, форсунки,
4. Вентилятор,
5. Бензонасос,
6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Схема соединения предохранителей

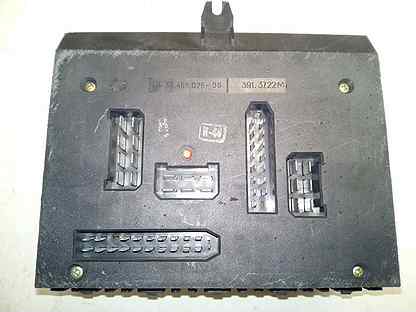

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Из этой схемы не сложно разобраться с порядком подключения штекеров.

Значение реле:

• К1 — исправность ламп,
• К2 — очиститель лобового стекла,
• К3 — поворотники, аварийка,
• К4 — ближний свет,
• К5 — дальний свет,
• К6 — дополнительное реле,
• К7 — обогрев заднего стекла,
• К8 — не используемое реле на моделях ВАЗ десятого семейства.

Видео по снятию блока и замене предохранителей

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина?
Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17?
Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально.
Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8?
Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает?
Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема?
Поставьте между замком и стартером реле, не поможет — то замок зажигания.

Предохранители и реле ВАЗ 2110 — 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

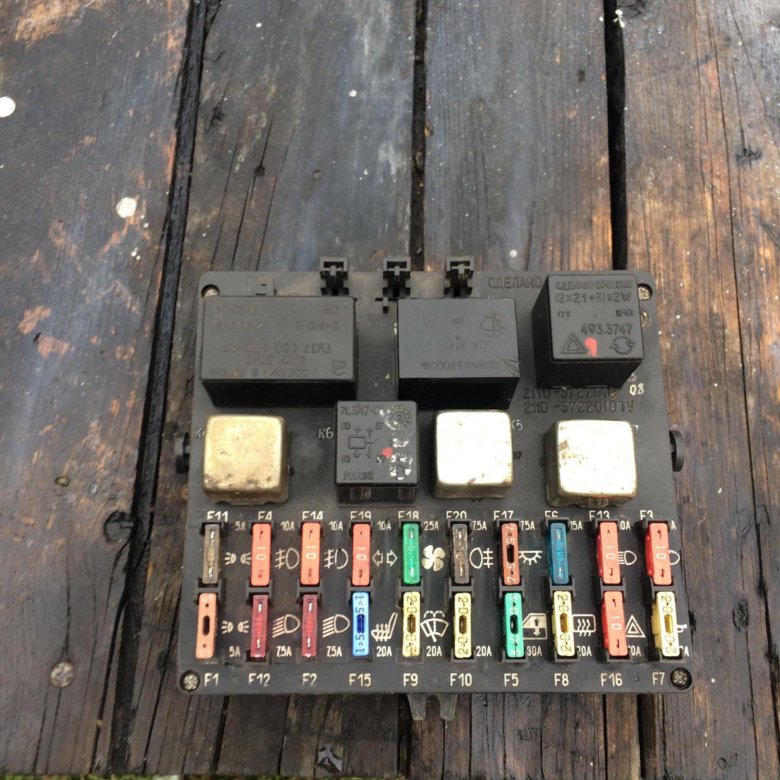

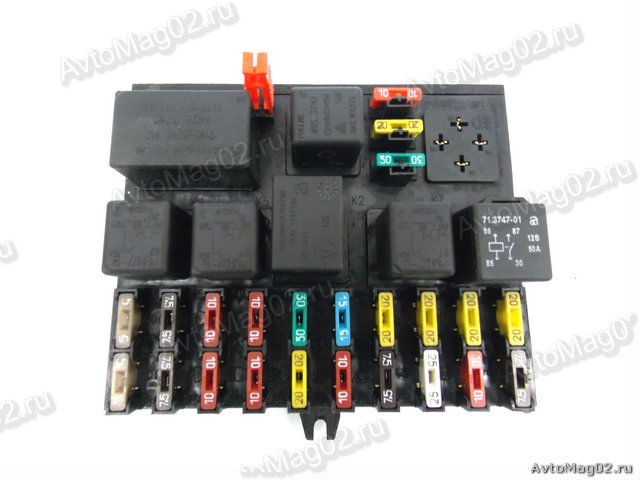

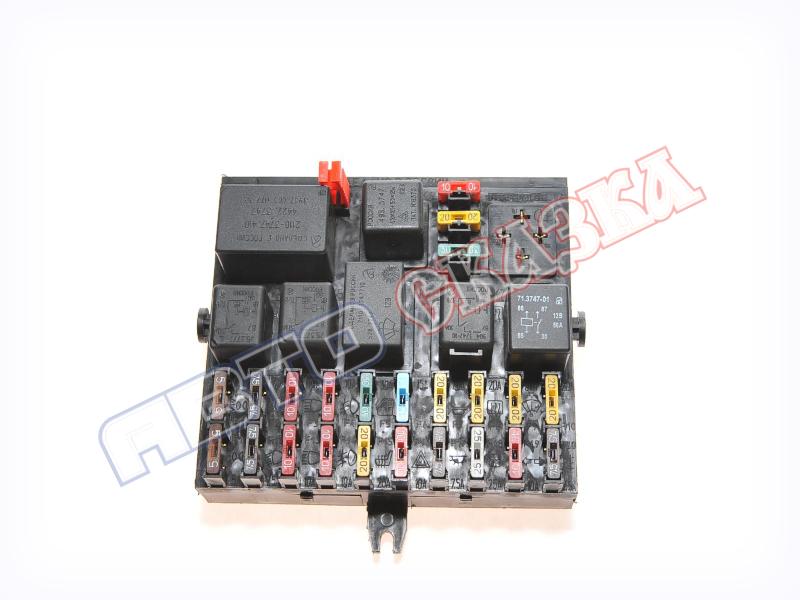

Блок предохранителей и реле ВАЗ 2110 — 2112

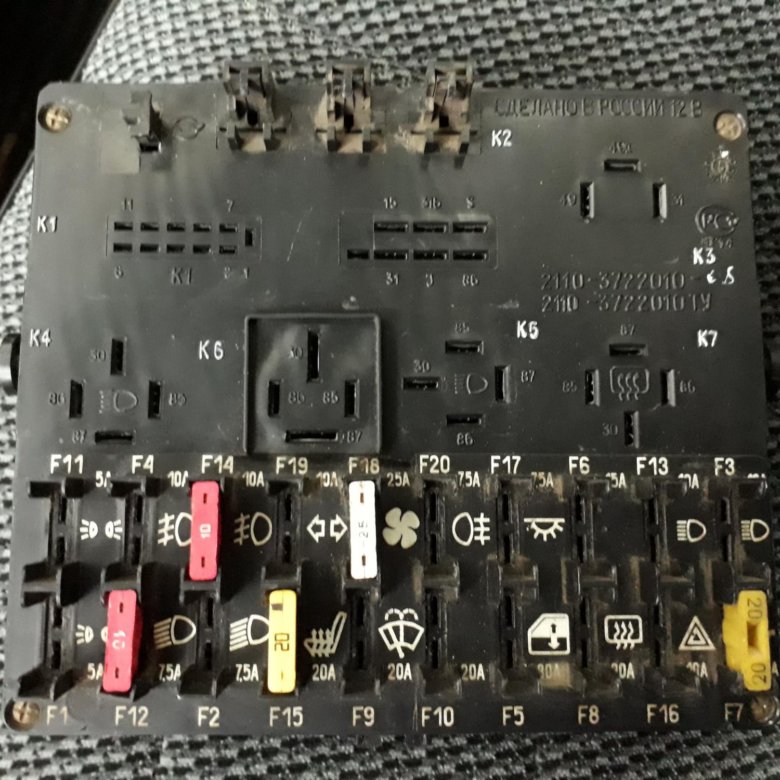

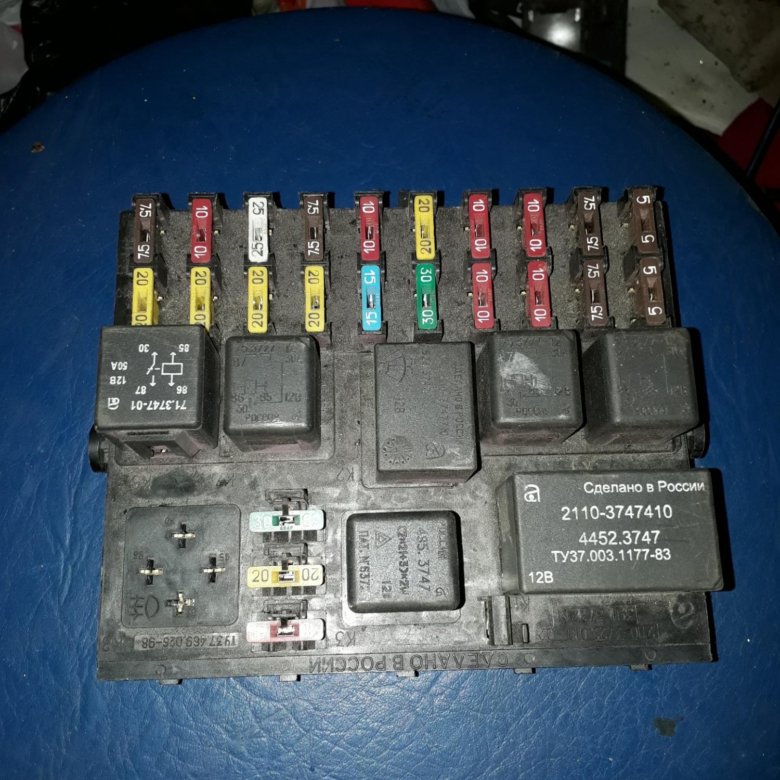

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

Назначение реле блока

1.  К5 — реле дальнего света.

Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2. К4 — реле ближнего света.

Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3. К1 — контрольное реле исправности ламп.

4. токонепроводящий пинцет для снятия предохранителей.

5. реле стеклоподъемников.

Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6. К3 — реле поворотников и аварийной сигнализации.

Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7.  реле стартера.

Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8. резервные предохранители.

9. реле противотуманных фар.

Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10. К2 — реле стеклоочистителей и стеклоомывателя.

Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11. К7 — реле обогрева заднего стекла.

Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12. К6 — доп. реле, реле зажигания.

Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13. ряд предохранителей F1-F10

14. ряд предохранителей F11-F20

Предохранители ВАЗ 2110 — 2112

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

Назначение предохранителей блока

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.

Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.

Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.

Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.

Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.

Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).

Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.

Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.

Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.

Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.

Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.

Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».

Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.

Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.

Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность.

Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

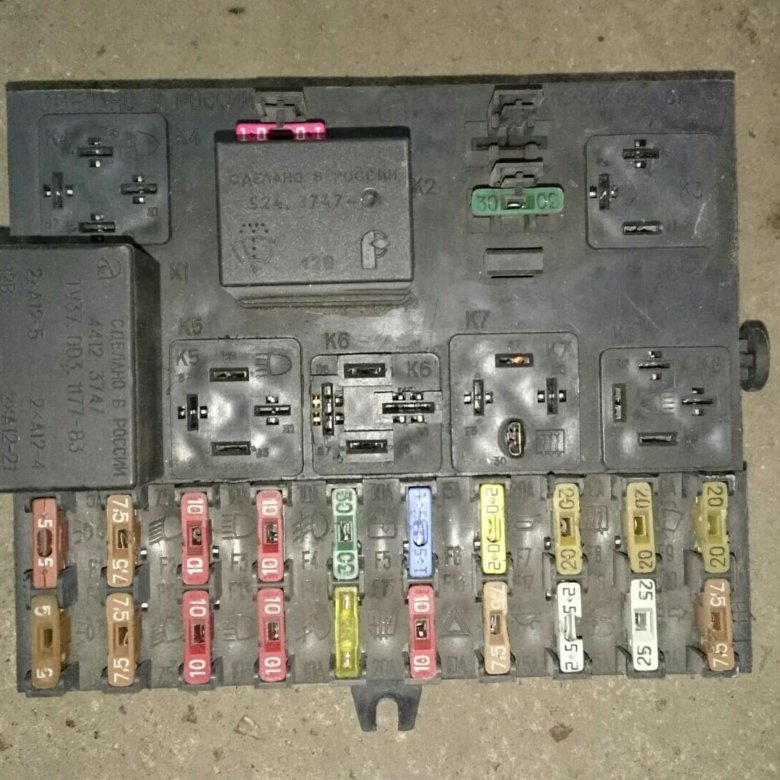

Ваз 2110 блок предохранителей и реле

Электрооборудование выполнено по однопроводной схеме монтажного блока Ваз 2110: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (Ваз 2111, 2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели Ваз 2111, 2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм

2). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз 2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок». Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

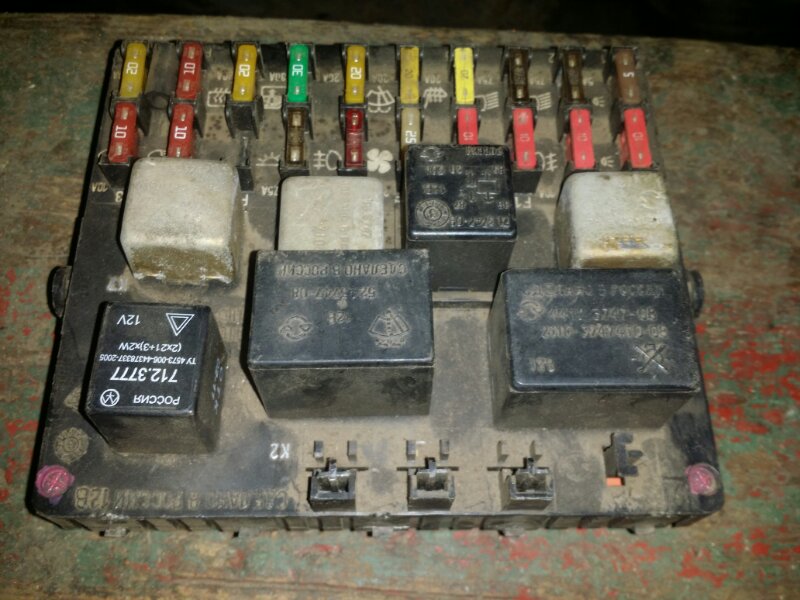

Схема блока предохранителей Ваз 2110

Расположение реле Ваз 2110: К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.

Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Электросхема соединений монтажного блока Ваз 2110 реле и предохранителей

Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.

Цветная схема условной нумерации штекеров в соединительных колодках монтажного блока Ваз 2110 и присоединяемые к ним провода

Для коммутации основных цепей автомобиля служит комбинированный выключатель замок зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях Ваз 2110 с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска Ваз 2110 находятся возле контроллера, под консолью панели приборов справа.

Расположение предохранителей по номерам в блоке Ваз 2110

Номер предохранителя Ваз 2110 (номинальный ток)	Защищаемые цепи Ваз 2110
F1 (5 A)	Лампы фонарей освещения номерного знака
	Лампы освещения приборов
	Контрольная лампа габаритного света
	Лампа освещения багажника
	Лампа габаритного света левого борта
F2 (7,5 A)	Левая фара (ближний свет)
F3 (10 A)	Левая фара (дальний свет)
F4 (10 A)	Правая противотуманная фара
F5 (30 A)	Электродвигатели стеклоподъемников дверей
F6 (15 A)	Переносная лампа
F7 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя.
	Предохранитель звукового сигнала Ваз 2110
F8 (20 A)	Элемент обогрева заднего стекла
F9 (20 A)	Клапан рециркуляции
	Очистители и омыватели ветрового заднего стекла и фар 2110
	Обмотка реле включения обогрева заднего стекла
F10 (20 A)	Резервный
F11 (5 A)	Лампы габаритного света правого борта
F12 (7,5 A)	Правая фара (ближний свет)
F13 (10 A)	Правая фара (дальний свет).
	Контрольная лампа включения дальнего света фар
14 (10 A)	Левая противотуманная фара
F15 (20 A)	Электрообогрев сидений
	Блокировка замка багажника
F16 (10 A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) — реле поворотов Ваз 2110
	Контрольная лампа аварийной сигнализации
F17 (7,5 A)	Лампа освещения салона
	Лампа индивидуальной подсветки
	Лампа подсветки выключателя зажигания
	Лампы стоп-сигнала
	Часы (или маршрутный компьютер)
F18 (25 A)	Лампа освещения вещевого ящика
	Контроллер отопителя
	Предохранитель прикуривателя Ваз 2110
F19 (10 A)	Блокировка замков дверей
	Реле контроля исправности ламп стоп-сигнала и габаритного света
	Указатели поворота с контрольными лампами
	Лампы света заднего хода
	Обмотка возбуждения генератора
	Блок индикации бортовой системы контроля
	Комбинация приборов Ваз 2110
	Часы (или маршрутный компьютер)
F20 (7,5 A)	Лампы задних противотуманных огней

Как снять монтажный блок с Ваз 2110

Для снятия или установки блока предохранителей и реле Ваз 2110 необходимо отсоединить провод минус от аккумулятора.

Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз и крестообразной отверткой отворачиваем саморез крепления защелки затем снимаем защелку

Вынимаем блок реле Ваз 2110 из крышки и переворачиваем его

Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок предохранителей Ваз 2110. Заменить предохранители и реле Ваз 2110 можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель или реле. Устанавливаем монтажный блок предохранителей Ваз 2110 в обратной последовательности снятию.

Расшифровка блоков предохранителей ВАЗ / Lada 2110

Номер	Номинальный ток, A	Назначение предохранителя
Блок предохранителей в салоне автомобиля
Монтажный блок реле и предохранителей ВАЗ 2110 расположен с лева от рулевой колонки в панели приборов.
F1	5	Освещение номерного знака Освещение приборов Контрольная лампа габаритного света Освещение багажника Габаритные огни левой стороны
F2	7,5	Ближний свет — левая фара
F3	10	Дальний свет — левая фара
F4	10	Противотуманные фонари — правая сторона
F5	30	Электростеклоподъемники дверей
F6	10	Переносная лампа
F7	20	Вентилятор системы охлаждения (радиатора) — электродвигатель
F8	20	Обогрев заднего стекла Реле включения обогрева заднего стекла (контакты)
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле включения обогрева заднего стекла (катушка)
F10	20	Резерв
F11	5	Габаритные огни правая сторона
F12	7,5	Ближний свет — правая фара
F13	10	Дальний свет — правая фара, контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений Блокировка замка багажника
F16	10	Аварийная сигнализация Указатели поворотов (в режиме аварийной сигнализации)
F17	7,5	Освещение салона, индивидуальная подсветка Подсветка замка зажигания Часы
F18	25	Освещение вещевого ящика Контроллер отопителя Прикуриватель
F19	10	Блокировка замков дверей Реле контроля исправности сто-сигналов и габаритных огней Указатели поворота с контрольными лампами Задний ход Возбуждение генератора Блок индикации бортовой системы контроля Панель приборов Часы
F20	7. 5	Задние противотуманные фонари

Блок предохранителей ваз 2110 | Схема, распиновка, ремонт блока предохранителей ваз 2110

Любое транспортное средство является чудом инженерной мысли, сочетанием механики и электроники. Действующие модели в целях безопасного вождения и лучшей функциональности снабжаются электротехническими устройствами. Порой отказ определенного узла приводит к полной или частичной потере работоспособности автомобиля.

Восстановление эксплуатационных способностей возможно при установлении причинно-следственной связи и устранения аварийного источника. Как и на любом автомобиле, проверку следует начинать с предохранителей, так как они являются ключевыми субъектами электросистемы.

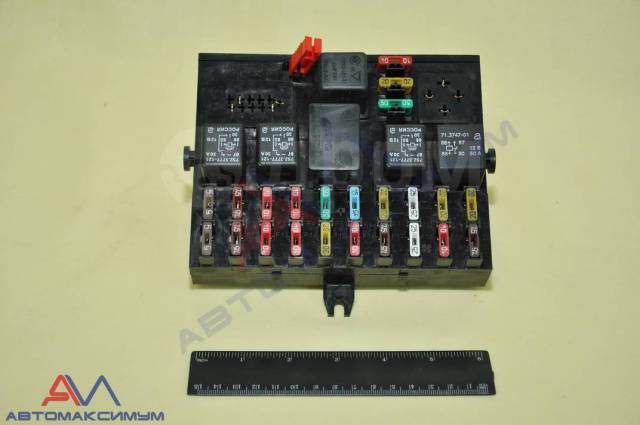

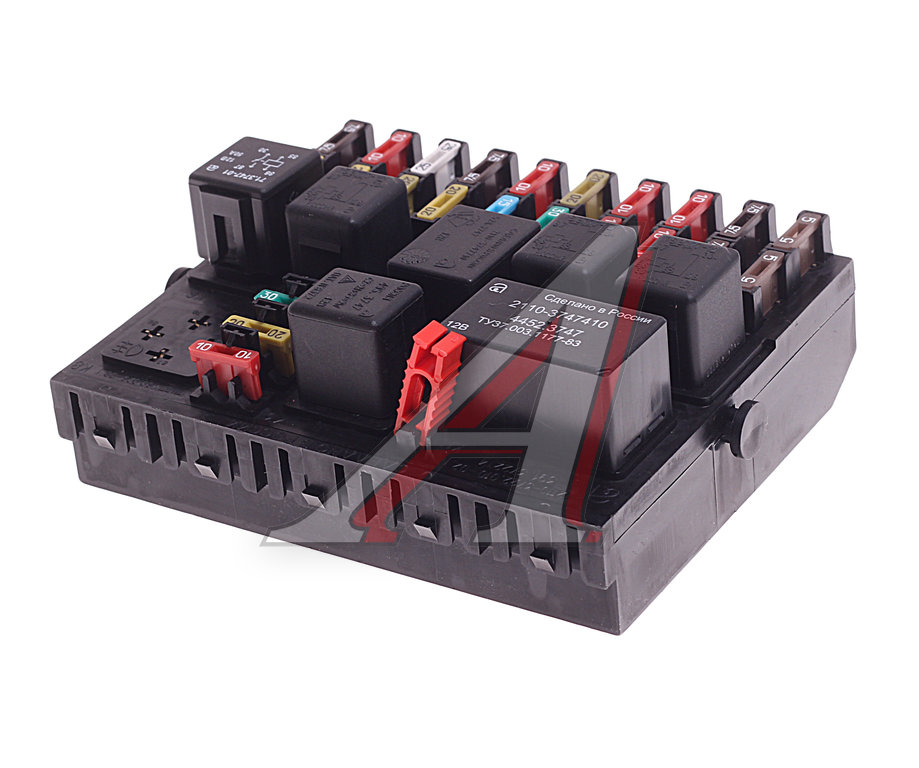

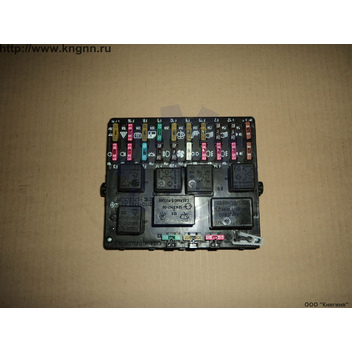

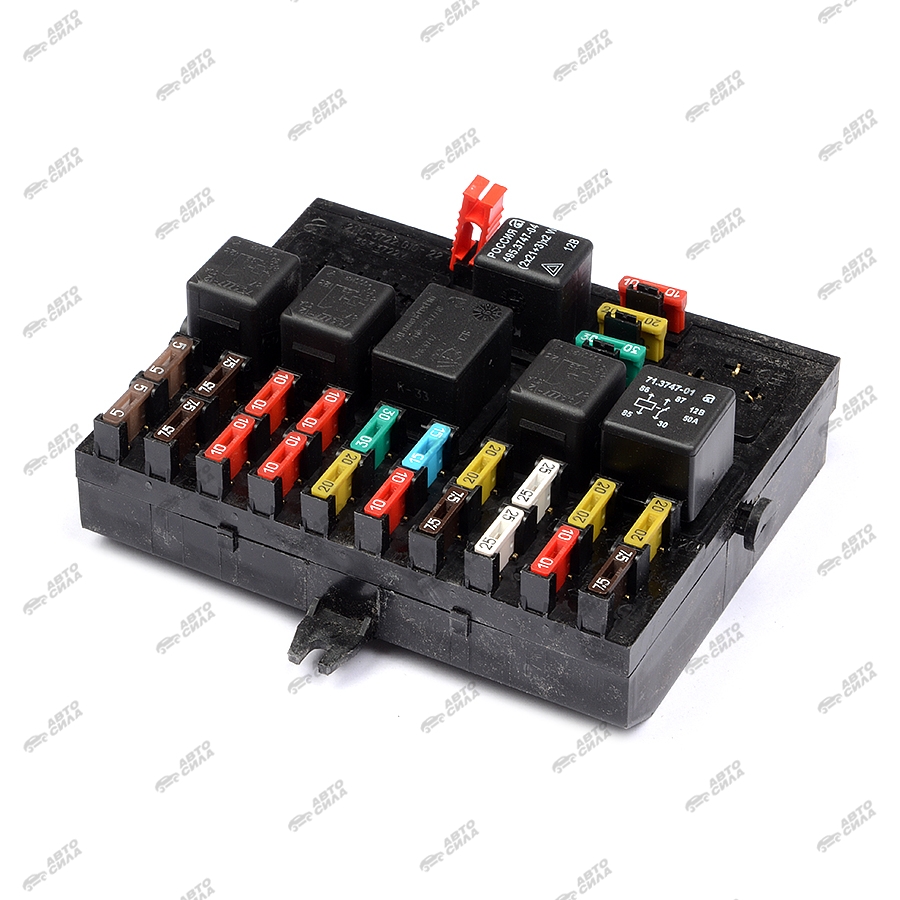

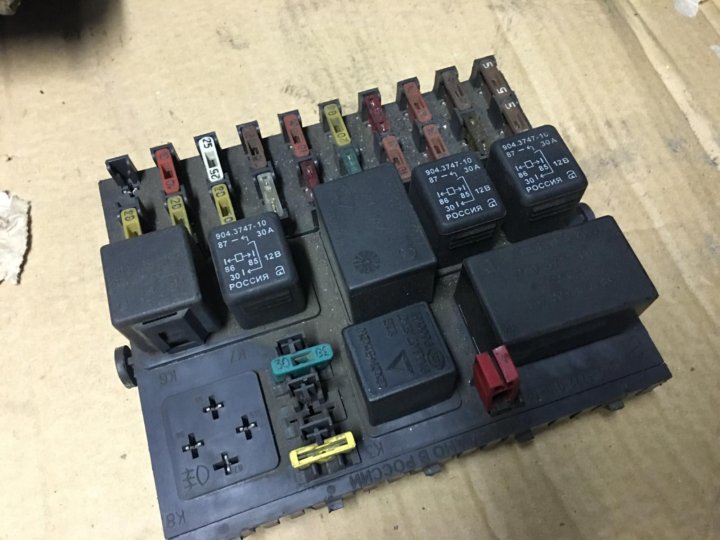

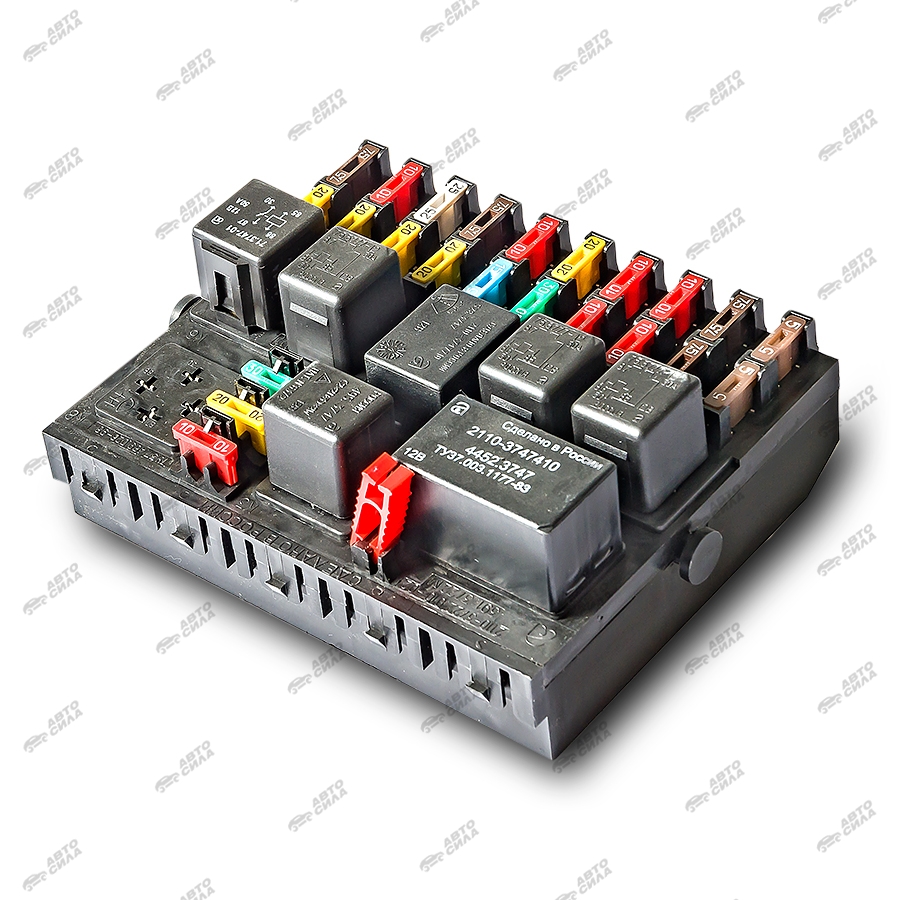

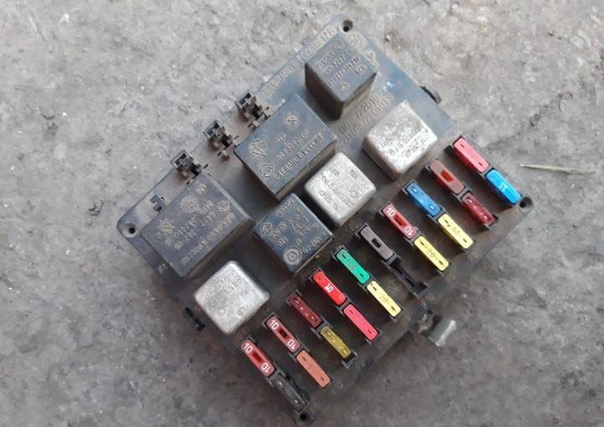

В ВАЗовской «десятке» имеется 2 типа монтажных блоков. Схема блока предохранителей основного блока содержит значительную часть предохранителей и коммутационных реле. В последних моделях число реле выросло до 8. Схематично блок предохранителей демонстрирует комплект из двадцати предохранителей, расположенных в 2 ряда. Каждый компонент в блоке имеет свою позицию, на которой выгравирован номинал. Монтажное расположение снабжается графическим символом, обозначающим запитываемый электроприемник.

Дополнительный блок располагает элементами по защите силовых цепей питания двигателя. В его составе 3 предохранителя и 3 реле, отвечающие за зажигание и исправную работу электродвигателей вентилятора и топливного насоса. Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла.

Если установлен на ваз 2110 карбюратор, то даже при нерабочем блоке предохранителей автомобиль способен работать. Функционирование других узлов в полном объеме не гарантируется. В инжекторных моделях отдельная линия отвечает за бесперебойную работу инжектора, что обеспечивает своевременное поступление топлива в систему.

С целью удобства обслуживания конструкторы ВАЗ 2110 определили нахождение устройства под рулевой колонкой. Кнопка, открывающая спецпанель ВАЗ-2110, расположена ниже регулятора управления фар. Ниже кнопки автокорректора фар находится кнопка, открывающая доступ к специальной панели, за которой располагается основной блок.

Левая сторона консоли в приборной панели служит для размещения дополнительного блока. Доступ к нему закрыт пластиковой крышкой. Особняком располагается предохранитель центрального замка, упрятанный в нише монтажного блока. Найти его можно за блоком предохранителей в пластмассовой коробке. В первых модификациях ВАЗ-2110 предохранитель противотуманных фар находился за блоком и не был обеспечен креплением. Свободное состояние его поддерживалось жгутом из проводов. Спустя время разработчики определили ему местонахождение среди остальных предохранителей.

ВАЗовский блок предохранителей защищает основных потребителей электросхемы. Конструктивно каждая плавкая вставка исполнена в виде небольшой прозрачной пластины, на котором отмечено значение номинального тока. Изделие оборудовано двумя ножками, посредством которых контактирует с печатной платой. Внутри находится легкоплавкая нить, которая при превышении допустимых нагрузок разрывает питающую цепь.

Элемент	Направление защиты
F1	Обеспечение освещения приборного щитка, номерного знака, багажного отделения и габаритов по левой стороне.
F2	Обеспечение ближнего света по левой стороне.
F3	Обеспечение дальнего света по левой стороне.
F4	Функционал противотуманной фары по правой передней стороне.
F5	Подача электричества на двигатели стеклоподъемников дверей
F6	Подача электричества на портативную лампочку (розетку)
F7	Запитывание вентилятора, охлаждающего двигатель. Обеспечение звуковой сигнализации.
F8	Электрообогрев тыльного стекла с подключением контактов соответствующего реле.
F9	Энергогообеспечение очистителей и омывателей лобового стекла и фар. Подключение на обмотку реле, отвечающего за подогрев заднего стекла. Контроль клапана рециркуляции.
F10	Резерв.
F11	Включение габаритов по правой стороне.
F12	Обеспечение ближнего света по правой стороне.
F13	Обеспечение дальнего света по правой стороне. Включение контрольки на дальний свет.
F14	Функционал противотуманной фары по левому передней стороне.
F15	Подача питания для электрообогрева сидений. Ответственность за блокировку замка багажного отделения.
F16	Подключение на обмотку реле-прерывателя поворотных указателей. Включение контрольки на аварийную сигнализацию.
F17	Обеспечение салонного и стоп-сигнального освещения, в том числе индивидуального подсвечивания выключателя зажигания. Работоспособность электрочасов, а на других моделях маршрутного компьютера.
F18	Обеспечение освещения бардачка. Защита силовых цепей контроллера отопителя и прикуривателя.
F19	Обеспечение блокировки дверных замков. Подключение к реле, контролирующему рабочее состояние габаритных и стоп-сигнальных ламп. Указатели поворота с контрольными лампами. Обеспечение освещения при заднем ходе. Контроль обмотки возбуждения генератора, индикации бортовой системы.
F20	Функционал противотуманных фар по заднему борту.

Элементы с маркировкой F1, F11 имеют номинал 5А. Элементы с маркировкой F2, F12, F17, F20имеют номинал 7,5А. Элементы с маркировкой F3, F4, F13, F14, F16, F19имеют номинал 10А. Элементы с маркировкой F6 имеет номинал 15А. Элементы с маркировкой F7, F8, F9, F10, F15имеют номинал 20А. Элемент с маркировкой F18имеет номинал 25А. Элемент с маркировкой F5 имеет номинал 30А.

Предохранители дополнительного блока находятся в категории номиналов 15 А.

Первый элемент встраивается в силовую цепь модуля зажигания и попутно обеспечивает работу электронной системы управления мотора. Второй элемент отвечает за работу датчиков скорости, подогрева, расхода воздуха и корректной работы адсорбера. Третий элемент контролирует режим работы форсунок и отвечает за бензонасос.

Причин потерь работоспособности плавких вставок всего две:

• производственный брак от недобросовестных производителей,
• функциональные сбои в работе некоторых узлов.

Сам предохранитель является неразборной конструкцией и ремонту не подлежит.

После срабатывания защиты внутренняя нить расплавляется и подлежит демонтажу. Замена какого-либо предохранителя не представляет затруднений. Нужно учитывать его номинал. Жизнеспособность каждого защитного элемента легко определяется визуальным осмотром. Дефектные детали имеют подплавленный вид, в них виден внутренний разрыв. Диагностику подозрительных деталей также можно провести» прозвонкой». В случае замены реле необходимо принимать во внимание электрические параметры.

Внезапное перегорание плавкой вставки происходит по причинам:

• короткое замыкание в электрической проводке,
• резкий скачок напряжения в сети питания.

Контакты предохранителей глубоко утоплены в монтажной плате. Извлечение их с целью проверки или замены следует вести специальным пинцетом. Разработчики предусмотрели актуальность данного инструмента и ввели его в комплектацию блока. При отсутствии пинцета можно воспользоваться пассатижами.

Если предохранители выходят из строя периодически, это говорит о неправильном подборе номинала либо о проблемах в запитываемом потребителе. Выход находится в проверке состояния исполнительного механизма.

Если замена предохранителей и реле является обыденной процедурой, то ремонт блока производится в исключительных случаях. Обычно это происходит по причине отгорания дорожек. Визуальный осмотр печатной платы электросхемы показывает прогоревшие участки. Ремонт дорожки заключается в зачистке, лужении и нанесении нового слоя.

Разумеется, потребуется наличие расходных материалов (олово, канифоль) и навыки ведения паяльных работ. С целью продления срока службы дорожек и защиты от возможного влияния влаги рекомендуется покрыть лаком дорожки.

Если блок предохранителей не подлежит ремонту, имеется возможность его замены новой комплектацией. Деталь доступна в любом автомагазине автозапчастей. Стоимость составляет около 30 долларов. При покупке следует обратить внимание на производителя, чтобы впопыхах не заполучить товар сомнительного качества. Товар проверенного бренда окупит себя безотказной длительной службой.

Последовательность демонтажа блока следующая:

• откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
• откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
• освобождается устройство от удерживающей защелки,
• отключаются все электрические разъемы.

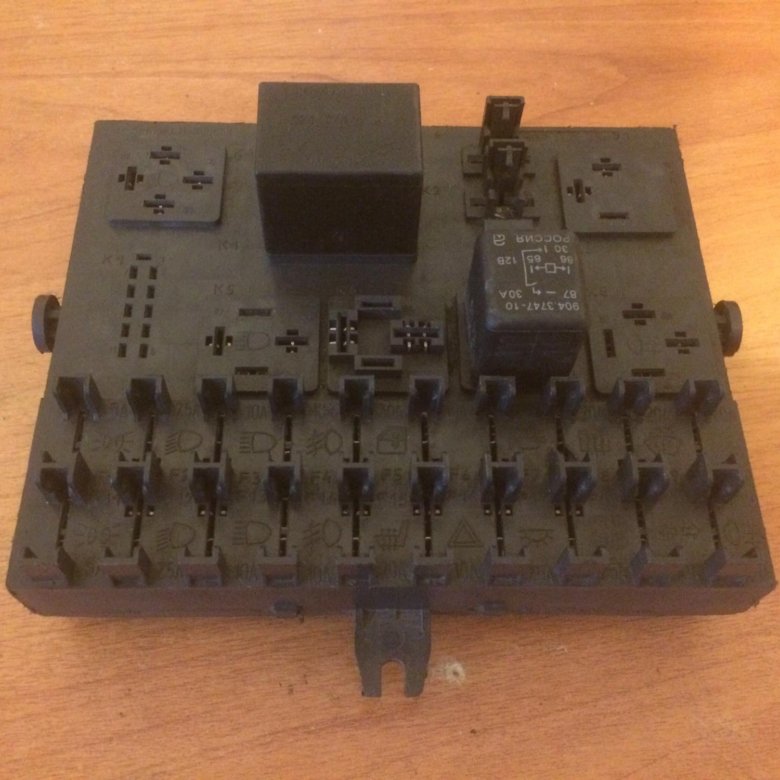

Разборка обычно ведется с целью ревизии печатной платы. Причиной нестабильной работы защитного блока может заключаться в плохо пропаянных контактах. Такой «врождённый» дефект с течением времени порождает перегрев с дальнейшим разрушением проводников.

Плату в местах соединения с основой следует аккуратно отпаять, после чего открывается доступ к наружной стороне. Следует соблюдать осмотрительность, чтобы не нарушить состояние печатной платы, так как пластиковая основа ее довольно хрупкая. На этой поверхности можно припаять перемычки для обхода оборванных цепей.

Отремонтированный блок подлежит установке в обратной последовательности. После проведенных процедур необходима проверка пропускной способности защитного узла. Это производится пробным запуском двигателя.

Блок предохранителей ВАЗ 2110 — меняем в своем гараже

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

Блок предохранителей ВАЗ 2110

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт. Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Что из себя представляет блок предохранителей ВАЗ 2110-2112

Понять, зачем они необходимы, несложно. Данный защитный элемент есть практически в любой электрической цепи. Он должен защищать источник питания и электросхему ВАЗ-2110 от возможных перегрузок и короткого замыкания. Подумайте, что бы было с вашим автомобилем, если бы каждый его отдельный электрический элемент схемы не был защищен?

Работа автомобиля была бы крайне ненадежной. Любое короткое замыкание либо перегрузка в электросхеме ВАЗ-2110 являлись бы причиной в лучшем случае просто отказа в работе автомобиля, а в худшем — выхода из строя АКБ и элементов цепи питания. Именно поэтому на автомобилях ВАЗ предохранители 2112 модели, как и в десятке, являются ключевым элементом электросхемы.

Особенности блока предохранителей ВАЗ 2110

Конструктивно они представляют собой небольшую прозрачную пластину с двумя ножками для электрического контакта. На самом изделии указана цифра с номинальным током. Это значит, если нагрузка в защищаемой схеме ВАЗ-2110 поднимется выше указанного значения Ампер, легкоплавкая вставка внутри предохранителя расплавится и разорвет цепь питания. Естественно, после срабатывания отработанный элемент следует заменить.

Предохранительный блок состоит не только из защитных элементов. Там же находятся основные реле. Они являются исполнительным механизмом. Под действием электромагнитной силы, создаваемой управляющим сигналом на катушку реле, можно замыкать и размыкать сразу целую группу контактов.

Это особенно важно для управляющих линий. Например, электронные компоненты схемы не способны самостоятельно включать большую нагрузку, потому делают это при помощи электромагнитного реле. То же касается и поворота ключа зажигания. Одним поворотом вы включаете огромное количество независимых друг от друга приборов и механизмов.

Где искать предохранители на ВАЗ-2110(2112)

Если в автомобиле случилось неладное и отдельные компоненты его электросхемы выглядят как неживые — проще всего начать с проверки предохранителей на ВАЗ-2110. Однако ведь на каждом авто они находятся там, где этого решит конструктор, тут нет единого стандарта. Потому на ВАЗ 2110 (2112) схема предохранителей уникальна, про что мы вам собираемся рассказать парочку интересных вещей.

Предохранители ВАЗ 2110

Большинство защитных элементов электросхемы, как и реле, собраны в самом удобном месте для водителя, под рулем. Кнопка, скрывающая специальную панель ВАЗ-2110, находится под кнопкой управления регулятором фар. Один небольшой предохранитель спрятан в нише монтажного блока автомобиля. И еще несколько в консоли приборной панели.

Конечно, в случае неисправности вам не надо лезть и вскрывать все три блока. Схема предохранителей ВАЗ 2110 четко прописывает, за какие именно электроприемники отвечает конкретный предохранитель. Например, если не работают задние противотуманные фары — надо смотреть в нише монтажного блока.

Демонтаж блока предохранителей

Все предохранители ВАЗ 2112 легко менять буквально на “лету”. Это значит, что демонтаж блока вам может понадобится в исключительных случаях. Это касается и блока реле, расположенного там же.

Тем не менее, на ВАЗ 2110 блок предохранителей вполне может ломаться. Связано это не в последнюю очередь с отгоранием дорожек на печатной плате электросхемы. Если вы рассчитываете восстанавливать блок, вам понадобятся навыки для работы с паяльником и немного канифоли с оловом.

В целом, алгоритм демонтажа блока следующий:

1. Первым делом, с целью безопасности и сохранности электросхем, откидываем отрицательную клемму АКБ;
2. Нажав на кнопку под гидрокорректором фар, откидываем крышку вниз;
3. Чтобы извлечь блок предохранителей ВАЗ-2110 из автомобиля достаточно открутить одну удерживающую его защелку и, перевернув, отключить все электрические разъемы.

Все предохранители глубоко утоплены в блок, потому для их извлечения удобно будет воспользоваться специальными щипцами, также имеющимися в комплекте. Не менее просто будет поменять и электромагнитные реле. Чтобы понять, что именно нам надо искать (в блоке более двадцати разных позиций), необходима схема блока предохранителей ВАЗ 2110. Данному вопросу мы посвятили отдельный раздел статьи.

Схема электрическая предохранительного блока ВАЗ 2110(2112)

Каждый защитный элемент имеет свою установленную конструктором позицию на блоке, потому поиск его не должен составить определенного труда. Вам не надо разбираться в хитросплетениях электрической проводки. Чтобы проверить работу предохранителей и реле достаточно знать, какой из них за что отвечает.

Обратите внимание, напротив каждого защитного элемента в блоке выбит его номинал и графическое обозначение запитываемого электроприемника. Таким образом, на ВАЗ 2110 схема блока предохранителей не сильно то и нужна, ведь со всеми вопросами можно разобраться по месту.

Если вы не особо привыкли разбираться в графических условных обозначениях, либо их у вас по некоторой причине не имеется — это тоже не проблема. Монтажное расположение каждого отдельного компонента в блоке далеко не секрет, как и его назначение. Подробнее о том, зачем необходим тот или иной предохранитель на ВАЗ-2110 можно ознакомиться в инструкции по эксплуатации либо по прилагаемой иллюстрации.

Что важно знать, ремонтируя на ВАЗ 2110 (2112) блок предохранителей

Замена того или иного предохранителя — штука нехитрая и требует учитывать лишь его номинал. Иных параметров не имеется. Если вы меняете реле ВАЗ-2110, следует учитывать не только его конструктивные параметры, но и электрические: рабочее напряжение, маркировка и расположение исполнительных контактов должно совпадать.

Если вновь установленный предохранитель тут же перегорает — на лицо короткое замыкание электропроводки и резкое превышение нормального тока в электроцепи. Если защита перегорает не сразу, но с завидной регулярностью — либо вы выбрали неправильный ее номинал, либо в электрической схеме происходит перегрузка. Следует проверить состояние исполнительного механизма, запитываемого предохранителем.

Схема предохранителей ВАЗ-2110

Наиболее востребованной среди отечественных автомобилистов является схема предохранителей ВАЗ-2110, так как машины десятого семейства Тольяттинского автозавода остаются востребованными среди российских водителей. Контролировать работоспособность электрооборудования специалисты начинают с проверки предохранителей. В подобных ситуациях нередко оказывается востребованным блок предохранителей ВАЗ-2110 инжектора 16 клапанов.

Электрическая часть автомобилей Lada

Необходимо учитывать, что схема монтажного блока ВАЗ-2110 – это детально представленное в графическом виде модульное блочное изображение, где имеются изображения элементов электрооборудования автомобиля. В «Десятках» от наибольшего автозавода России конструкторы определили три зоны, где предусмотрен монтаж всевозможных защитных элементов.

Основной задачей установленных предохранителей является защита всей электропроводки и приборов от превышения напряжения. Они отвечают за безопасность большинства работающих систем.

Важно знать, что каждая конкретная плавкая вставка установлена для сохранения в работоспособном состоянии конкретного прибора или узла.

Все установленные защитные элементы разведены в схеме блока предохранителей ВАЗ-2110 по своим ячейкам или гнездам. Такой подход облегчает их замены и диагностику. Имея на руках карту расположения блоков с деталями, легко выявить перегоревшие реле или вставки, чтобы восстановить цепь.

Нужно четко соблюдать правила безопасности и не эксплуатировать автомобиль с неработающими узлами или системами. Это может привести к возникновению аварийных ситуаций. Ограничения, касающиеся эксплуатационных неисправностей, приведены в правилах дорожного движения.

Если не работает реле ближнего света ВАЗ-2110 или отказали дворники, то в таком положении начинать езду не следует, так как эти неисправности нужно предварительно устранить. Когда в машине не срабатывают электростеклоподъемники, то данный факт уже не способен привести к серьезным последствиям.

Деление блоков в автомобиле

Конструкторы вывели основной блок в наиболее доступную для водителя зону. В десятой версии ВАЗ его поставили в левой части автомобиля ближе к рулю. Простотой доступ обеспечивает встроенная кнопка, установленная около регулятора высоты головной оптики.

Имеется также пара запасных областей, скрывающих реле и плавкие вставки. Они вынесены в правую и центральную часть консоли, напротив приборной доски. Еще один предохранитель установлен в дальнем участке. Для доступа к нему нужно открыть основной блок, а за ним будет виднеться монтажный модуль. Чтобы все своевременно менять, рекомендуется иметь в автомобиле распечатанную схему с предохранителями.

Ведь, например, знать, где находится предохранитель печки ВАЗ-2110 необходимо в зимнее время для безопасной езды. С неразогретым или постоянно замерзающим стеклом в морозный день далеко не уедешь. Также стоит уточнить для себя, где находится реле сигнала ВАЗ-2110, чтобы своевременно подавать звуковые сигналы на дороге.

Расположение основного блока

В основной разводке имеются реле и предохранители. Первые отмечены символом К, а вторые – символом F. Разводка релешек следующая:

• К1 – поддерживает работоспособность лампочек;
• К2 – используется для работы дворников лобового стекла;
• К3 – релешка, отвечающая за бесперебойное функционирование поворотников, а также для работы аварийки;
• К4 и К5 – пара для инжектора, отвечает за работоспособность дальнего/ближнего света;
• К6 – резервный тип, использующийся при сгорании какого-то основного;
• К7 – поддерживает в нормальном состоянии обогрев заднего стекла;
• К8 – включен в схему на случай выхода из строя основных гнезд.

Второй набор

Все отмеченные на схеме элементы от F1 до F20 являются плавкими вставками. Они отличаются максимальным пропускным значением и дифференцируются по цвету.

Важно! Запрещено устанавливать вместо соответствующего установленным изготовителем значениям предохранителя металлическую перемычку, так как это способно привести к выходу из строя основных электрических деталей и узлов.

Дополнительный блок

Он скрыт справа от центральной консоли в салоне, ближе к ногам переднего пассажира. Панелька зафиксирована несколькими саморезами. Достаточно их отвинтить, чтобы проникнуть к схеме.

Все 6 штук имеют 15-амперное значение ока. Согласно маркировке они отвечают за следующие узлы и приборы:

1. Блок зажигания.
2. Датчик расхода воздуха, продувка адсорбера, скорость автомобиля.
3. Работа форсунок и топливного насоса.
4. Работоспособность электровентилятора.
5. Функционирование электрического бензонасоса.
6. Реле зажигания ВАЗ-2110.

За монтажным блоком стоит защита противотуманной оптики. Это последнее, что следовало отметить в статье.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Блок предохранителей ВАЗ 2110 — устройство и функции

Наверное, каждый владелец отечественной продукции ВАЗ сталкивался с проблемой неработающих поворотников. Как правило, от этого страдают владельцы старых Лад. Однако, несмотря на большой прогресс и развитие в мире техники, эта беда не перестает преследовать модельный ряд Volga до сих пор. ВАЗ 2110 — не исключение. А если у вас перестали работать поворотники, не спешите менять лампочку — возможно, все дело в блоке предохранителей.Последние обеспечивают работу всех электроприборов в цепи автомобиля. Поэтому в случае короткого замыкания блок предохранителей ВАЗ 2110 принимает на себя первый удар. И сегодняшняя статья будет посвящена именно этому устройству.

Схема предохранителей ВАЗ 2110

Каждый монтажный блок имеет расположение всех деталей внутри. На нем стрелка или черная полоса указывает, какой предохранитель выполняет ту или иную функцию и где он находится. Схема есть в каждом автомобильном руководстве. Блок предохранителей ВАЗ 2110 защищает от короткого замыкания следующие элементы:

1. Лампа фонарей освещения номерного знака и приборов.
2. Контрольная лампа габаритного огня.
3. Левая, правая фара (ближний / дальний свет). Здесь каждый элемент имеет свой предохранитель (всего их 4).
4. Переносной светильник.
5. Лампы передних и задних противотуманных фар.
6. Электродвигатели стеклоподъемников и вентилятор охлаждения двигателя.
7. Переносной светильник.
8. Включение обогрева стекла.
9. Предохранитель циркуляционного клапана.
10. Реле указателей поворота и аварийки.
11. Стоп-сигналы.
12. Замок двери и обмотка генератора.
13. Бортовой компьютер и подсветка щитка.
14. Контроллер нагревателя.
15. Лампа освещения вещевого ящика.

Это была лишь малая часть того, что защищает блок предохранителей ВАЗ 2110 в случае короткого замыкания в электронной схеме. Поэтому каждая неисправность фар, габаритных огней и других элементов может быть связана с выходом из строя этой детали.

Где блок предохранителей ВАЗ 2110?

На всех автомобилях «десятого семейства» этот элемент расположен слева от рулевой колонки, в нижней части (см. Фото №3). Визуально это невозможно увидеть, так как вся площадь устройства прикрыта пластиковой крышкой. Под ним находится монтажный блок, который автомобилисты часто называют «черным ящиком» из-за характерного дизайна и цвета.

Какой номинальный ток может пропускать блок предохранителей в ВАЗ 2110?

Примерно 30 ампер. Однако это значение может отличаться. Обычно предохранители соответствуют требованиям IEC (EN) EN 60127 и ГОСТ Р. Такие детали способны выдерживать довольно большой ток (до 30 Ампер), который возникает в электронной цепи при коротком замыкании.Предохранители, соответствующие этому стандарту, могут удерживать это напряжение в течение длительного времени, не плавясь. Однако, если этот ток превышает 30 А, блок может не выдержать, и все его части перегорят. Они не выдерживают такой нагрузки, так как температура внутри механизма может достигать нескольких сотен градусов по Цельсию.

Блок предохранителей ВАЗ 2110 — устройство и функции

Наверное, каждый владелец продукции отечественных ВАЗ сталкивался с проблемой неработающих поворотников. Как правило, страдают владельцы старых «Жигулей».Однако, несмотря на большой прогресс и развитие в мире технологий, эта беда не перестает преследовать модельный ряд «Волга» до сих пор. ВАЗ 2110 — не исключение. А если у вас перестали работать поворотники, не спешите менять лампочку — возможно, дело в блоке предохранителей. Последние обеспечивают работу всех электроприборов в цепи автомобиля. Поэтому при коротком замыкании, в первую очередь, блок предохранителей ВАЗ 2110 принимает удар на себя. И сегодняшняя статья будет посвящена этому устройству.

Схема предохранителя ВАЗ 2110

Каждый монтажный блок имеет схему расположения всех деталей внутри. На нем стрелка или черная полоса указывает, какой предохранитель выполняет ту или иную функцию и где он находится. Схема есть в каждом мануале автомобиля. Блок предохранителей ВАЗ 2110 защищает от короткого замыкания следующие элементы:

1. Лампа ламп освещения номерного знака и приборов.
2. Контрольная лампа габаритных огней.
3. Левая, правая фара (ближний / дальний свет).Здесь для каждого элемента идет свой предохранитель (в сумме 4).
4. Переносная лампа.
5. Лампы передних и задних противотуманных фар.
6. Электростеклоподъемники и вентилятор системы охлаждения двигателя.
7. Переносная лампа.
8. Включить обогрев окон.
9. Предохранитель защиты цепи.
10. Реле указателей поворота и «аварийки».
11. Стоп-сигналы.
12. Запирание замков дверей и обмотки генератора.
13. Бортовой компьютер и подсветка платы.
14. Контроллер нагревателя.
15. Лампа освещения вещевого ящика.

Это была лишь малая часть того, что защищает блок предохранителей ВАЗ 2110 в случае короткого замыкания в электронной схеме. Поэтому каждая неисправность фар, габаритных огней и других элементов может быть вызвана выходом из строя этой детали.

Где находится блок предохранителей ВАЗ 2110?

На всех автомобилях «десятого семейства» этот элемент находится слева от рулевой колонки, внизу (см. Фото №3).Визуально это не видно, так как вся площадь устройства прикрыта пластиковой крышкой. Под ним скрывается монтажный блок, который автомобилисты часто называют «черным ящиком» из-за характерного дизайна и расцветки.

Какой номинальный ток может пройти блок предохранителей в автомобиле ВАЗ 2110?

Примерно 30 ампер. Однако это значение может быть другим. Обычно предохранители соответствуют стандарту МЭК EN 60127 и ГОСТ Р. Такие детали способны выдерживать достаточно большой ток (до 30 А), который возникает в электронной цепи при включении.Предохранители, соответствующие этому стандарту, могут сохранять это напряжение в течение длительного времени и при этом не плавятся. Однако если это ток более 30 А, агрегат не выдержит, и все детали в нем сгорят. Такого напряжения они не выдерживают, ведь температура внутри механизма может достигать нескольких сотен градусов по Цельсию.

p>

расположение и функции. Запчасти на ВАЗ-2110

Автомобиль оборудован световыми приборами, необходимыми для безопасного передвижения по дороге и в темноте.Поворотники — один из важнейших световых сигналов. Используется для индикации при перестройке, а также включения будильника. Довольно часто реле выключает ВАЗ-2110. Это происходит по разным причинам, о которых мы поговорим в этой статье.

О предохранителях и реле

Машина оборудована блоком предохранителей, в котором они устанавливаются в большом количестве. Каждый из них отвечает за ту или иную функцию. При перегорании предохранителя может не работать указатель поворота.Это, конечно, касается всех электронных систем, но они нам интересны.

Предохранитель

А используется для защиты от перегрузок. Если в цепи есть проблемы, скажем слишком высокое напряжение, то предохранитель перегорает. Следовательно, цепочка на нем омывается, а напряжение не идет. Оказывается, тот же поворотник без предохранителя не заработает, что вполне логично.

Где реле указателей поворота на ВАЗ-2110

Если машина не работает, первое, что нужно сделать, это проверить блок предохранителей, ведь именно в этом часто кроется причина.Могли банально сгореть предохранитель или вышло из строя реле, что случается реже, но бывает. Найти на «десятке» этот агрегат довольно просто, он находится рядом с рычагом открывания капота. Реле-прерыватель находится в гнезде К-3. Он отвечает за работу поворотников и сигнализаций. Перегоревший предохранитель обнаружить чрезвычайно легко, обычно он определяется визуально и заменяется новым. Нет ничего сложного. Если проблема с реле, то в большинстве случаев ремонтировать его нет смысла.Намного проще купить новый и быть уверенным, что в ближайшее время он не откажется.

Неисправности и их устранение

Есть несколько способов понять, что реле выходит из строя. Во-первых, обратите внимание на частоту щелчков реле. В случае перегорания одной из лампочек реле будет мигать вдвое быстрее. Когда сигнала нет вообще, стоит проверить проводку, может дело в ней. Виновником тоже может быть запал. Неисправность должна начинаться с состояния электрической цепи.Это связано с тем, что окисленный контакт или короткое замыкание приводят к отсутствию сигнала или повышению напряжения. Просто так не перегорают предохранители и реле, поэтому проблема чаще всего в проводке. Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке. Затем ставим новую деталь, и все должно заработать.

Вкратце о статусе проводки

Обычно машина долго эксплуатируется без какого-либо обслуживания в плане электрики.Перегоревшие лампочки и предохранители меняются, а провода остаются без присмотра. Однако это неверно. Необходимо периодически очищать окисленные контакты и менять оборванные провода или, в крайнем случае, паять их. Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.

Если деталь уже вышла из строя, для начала нужно определить, какое реле поворотов на ВАЗ-2110 установлено. Самый простой способ — взять старый и пойти с ним в магазин.Хотя обычно достаточно поставить реле на «десятку», и продавец предоставит вам нужную деталь. Но лучше перестраховаться.

Куплю качественные запчасти на ВАЗ-2110

Часто приобретение откровенного «китайца» приводит к поломкам. Это не относится к предохранителям и реле, как к частям шасси и систем двигателя. Именно поэтому настоятельно рекомендуется приобретать магазин в специализированных магазинах классики. Сделать заказ можно через Интернет, что позволяет выбрать производителя и срок доставки.

Конечно, это в большей степени касается иномарок, запчасти которых есть далеко не в каждом магазине. Но такое бывает, и в «десятке» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110, как реле и предохранители, стоят копейки, и на этом экономить не нужно. Всегда имейте запасные предохранители.

Если не реле

Еще бывает, что обычная замена предохранителей не помогает. Проверили проводку, заменили реле, но все равно ничего не работает.В этом случае есть смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где слабо держится припой контактов. Из-за этого могут перестать работать поворотники. В этом случае нужно снять подрулевой переключатель, найти неисправные контакты и спаять их. Здесь нет ничего сложного, важно только умение обращаться с паяльником. Если поворотный переключатель ВАЗ-2110 щелкает при его включении, то с системой все в порядке. Сам переключатель-пустышка обойдется вам гораздо дороже, поэтому будьте осторожны при его демонтаже и установке, постарайтесь не повредить соединения и контакты.

Несколько важных деталей

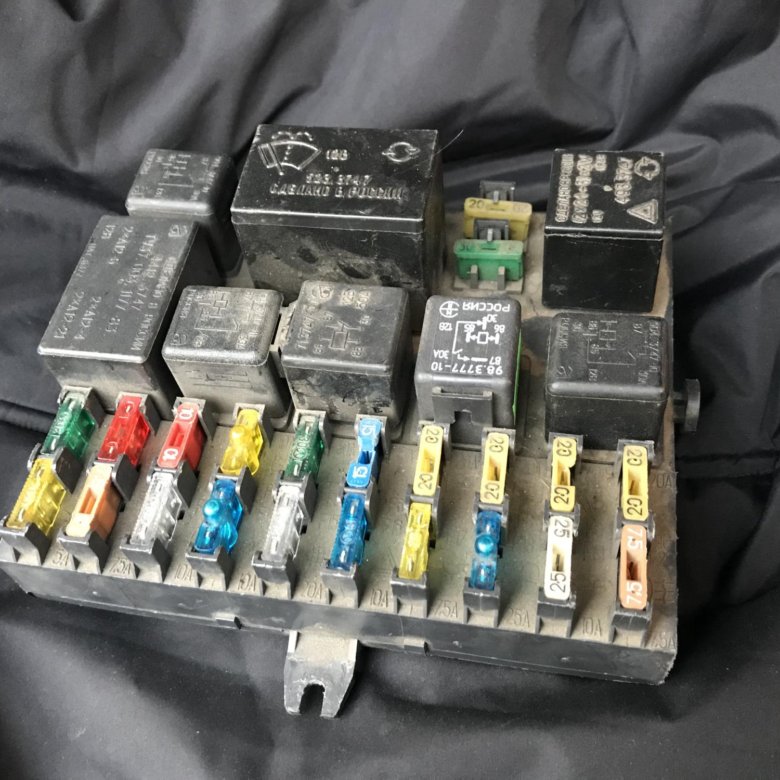

Самая неприятная ситуация, когда выходит из строя весь блок предохранителей. В этом случае вы можете попробовать его реанимировать. Для этого его необходимо снять и разобрать. Проверить целостность всех контактов и карточек. При необходимости припаять поврежденные участки. Но когда такой возможности нет, ее проще купить. Главное, не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля.Блок старого образца не будет заменен на новый, и наоборот тоже не подойдет. В этом случае тоже желательно принести в магазин все аксессуары, чтобы не дурить.

Как видите, определить, где находится реле поворота на ВАЗ-2110, довольно просто. Для этого достаточно внимательно посмотреть на схему, представленную в этой статье. На нем хорошо видно его местонахождение.

Логическое завершение

Если не ищете простых способов, можно попробовать разобрать само реле и проверить, что с ним не так.Возможно, подвижная пластина подкисилась или отошел контакт. Так как элемент небольшой, нужно быть очень осторожным и ничего не гнуть. С помощью небольшого паяльника, а также мелкозернистой наждачной бумаги можно оживить реле и при этом получить бесценный опыт ремонта.

Замена реле поворота ВАЗ-2110 достаточно простая и быстрая. Здесь нет абсолютно ничего сложного, поэтому такие работы имеет смысл выполнить самостоятельно. Для этого не нужно знать электротехнику.Само реле может «глючить», если его время подходит. При появлении первых признаков неисправности, таких как периодический выход из строя реле, измененная частота щелчков и т. Д., Лучше заранее запастись запасной частью. Так что при необходимости можно сразу заменить реле поворотной платформы ВАЗ-2110.

Альбом Lada 2110, английский

LADA110111112

Альбом иллюстраций

АвтоВАЗ г. Тольятти Россия 2001

СОДЕРЖАНИЕ

ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 макет.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Макет .3ВАЗ-2111. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4Ваз-2112 компоновка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Приборы и органы управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Двигатели .72110 и 2111. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72112 двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Кривошипный механизм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92110 зубчатая передача. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102112 зубчатая передача.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Система смазки двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Система охлаждения двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Схема системы впрыска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​Система впрыска.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Топливная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16Карбюратор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Схема работы карбюратора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Выхлопная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19Сцепление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20КПП. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Механизм переключения передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .22 Схема работы коробки передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Передний привод. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24Передняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25Задняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .26Рулевое управление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Тормозная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Схема работы тормозной системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Схема подключения. . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Электросхема системы впрыска (GM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Электросхема системы управления двигателем 2111, многоточечный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ECM MP7. 0H), разработанная для автомобилей ВАЗ-21102, 2111, 21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Электросхема системы управления двигателя 2112, последовательный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ecm m1.5.4н и Январь-5.1), предназначенный для автомобилей ВАЗ-21103, 21113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Электросхема системы управления двигателем 2111 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111,21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Электросхема системы управления двигателем 2112 с последовательным впрыском топлива в соответствии со стандартами выбросов ЕВРО-3 (ECM MP7.0Н), предназначенный для автомобилей ВАЗ-21103, 2113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Альтернатор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Стартер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Система безоткатного зажигания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .38 Блок фары. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Стеклоочиститель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Кузов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Отделка кузова и уплотнения. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .42 Сиденья. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 Кузовные механизмы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Внутреннее отопление и вентиляция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 компоновка

Технические характеристики ВАЗ-2110 ВАЗ-21102 ВАЗ-21103

Количество мест.. . . . . . . . . . . . . . . . . . . . . . . . . . . 5. . . . . . . . . .Грузоподъемность, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475. . . . . . . . . .

Снаряженная масса, кг. . . . . . . . . . . . . . . . . 1010. . . . . 1020. . . . . .1035Двигатель. . . . . . . . . . . . . . . . . . . . . . . . 2110. . . . . 2111. . . . . . .2112

Скорость максимальная, км / ч. . . . . . . . . . . . 165. . . . . . 167. . . . . . . .185

Время разгона от 0 до 100 км / ч

за счет переключения передач на автомобиле полной массой 14.. . . . . . 14. . . . . . .12,5

Размеры, мм: — длина габаритная. . . . . . . . . . . . . . . . . . . . . . 4265- ширина габаритная. . . . . . . . . . . . . . . . . . . . . . 1680- общая высота. . . . . . . . . . . . . . . . . . . . . . 1420

Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . 2492

Колея передних колес, мм. . . . . . . . . . . . . . . . . . . 1400

Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . 1370

1.Блок фары 2. Забор холодного воздуха 3. Двигатель4. Воздухоочиститель 5. Рулевое управление 6. Бачок с жидкостью тормозной гидравлической системы 7. Зеркало заднего вида 8. Зеркало заднего вида 9. Внутренний задний фонарь 10. Крышка багажника 11. Заднее сиденье

12. Подвесной задний фонарь 13. Главный глушитель 14. Запасное колесо 15. Винтовая пружина / амортизатор задней подвески 16. Задние тормоза 17. Балка заднего моста 18. Топливный бак 19. Промежуточный глушитель 20. Переднее сиденье 21. Панель приборов 22. Боковой повторитель указателей поворота

23. Расширительный бачок системы охлаждения 24. Передние тормоза 25. Стойка передней подвески 26. Бачок омывателя ветрового стекла 27. Аккумулятор 28. Буксирная проушина 29. Передний бампер 30. Номерной знак31. Решетка радиатора

3

ВАЗ-2111 компоновка

Технические характеристики

Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Полезная нагрузка, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500Керб Вес, кг. . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 1040 Двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2110 Максимальная скорость, км / ч. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Время разгона с 0 до 100 км / ч при переключении передач на автомобиле полной массой, сек. . . . . . . . . . . . . . . . . 14

Размеры, мм: Длина габаритная. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4265 Общая ширина. . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1680 Общая высота. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1460

Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2492 Колея передних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400 Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1370

1. Блок фары2. Воздухоочиститель 3. Двигатель4. Plegnum5. Бачок омывателя крышки багажника 6.Бачок тормозной гидравлической системы 7. Расширительный бачок системы охлаждения8. Зеркало внешнее 9. Панель приборов 10. Руль

11. Зеркало заднего вида 12. Солнцезащитный козырек 13. Рейка багажника на крышу 14. Заднее сиденье 15. Задний борт 16. Блок заднего фонаря 17. Запасное колесо 18. Главный глушитель 19. Винтовая пружина / амортизатор задней подвески 20. Задние тормоза

21. Топливный бак 22. Переднее сиденье 23. Промежуточный глушитель 24. Боковой повторитель указателей поворота 25. Стойка передней подвески 26. Передние тормоза 27. Коробка передач 28.Бачок омывателя ветрового стекла / фар 29. Аккумулятор4

ВАЗ-2112 компоновка

Технические характеристики

Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Бензонасос ВАЗ 2110 расположение. Ищу причину выхода из строя бензонасоса, проверяя предохранитель, который на

Ситуация, когда глохнет двигатель и не качает топливный насос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение.Особенно, если он новый для с системой подачи топлива и ее конфигурацией, а также перечень оборудования, обеспечивающего нормальную работу этой системы.

Отсутствие топлива на выходном патрубке насоса еще не является фактом его выхода из строя.

Не качает бензонасос на ВАЗ 2110 не только из-за его поломки, так как причин такого поведения может быть несколько.

Теперь главное не паниковать, в первую очередь вспомнить когда машину заправляли последней .Индикаторный индикатор на панели приборов по-прежнему ничего не говорит. Датчик уровня в баке может «залипнуть», как указывает стрелка на индикаторе (см.).

Если автомобилю уже больше 3-х лет и он на своих шинах замерил более 100 тысяч пробега, то от его систем и оборудования можно ожидать каких-либо сюрпризов в плане отказов.

Порядок проверки причин отказа

Следующее подозрение — это электропроводка помпы.В цепи питания от бортовой сети автомобиля до электродвигателя насоса имеется предохранитель и реле. Устанавливаются они не на главном щитке предохранителей, а на дополнительном, который находится на десятке верхних под передней панелью справа от блока рулевого управления.

Если посмотреть на этот дополнительный блок, то вставка реле и предохранителя двигателя помпы будет слева (там всего три комплекта реле и предохранителей).

Проверка проводки не требует специальных знаний и не занимает много времени.Но если с блоком питания все в порядке, то при дальнейшем осмотре необходимо демонтировать кожух помпы.

Причины работы помпы

Насос не может полностью подавать топливо только по двум причинам:

• выгорание обмоток двигателя;
• до такой степени, что оставшегося диаметра сечения их отверстий недостаточно для откачки топлива из бака.

И первая, и вторая причины одинаково вероятны , хотя они взаимосвязаны .При загрязнении фильтров, когда их не только долгое время не меняли, но и не чистили, их пропускная способность резко снижается.

К этому можно добавить процессы осаждения на стенках топливопровода различных примесей и присадок, которые в большом количестве присутствуют в нашем бензине. В результате увеличивается нагрузка на топливный насос, он работает на полную мощность и начинает перегреваться.

Охлаждает топливный насос , циркулирующий в нем, топливо, так как оно имеет более низкую температуру, чем вода, и является отличным охладителем. Но это определение верно только для качественного бензина (большая редкость в наше время). Следовательно, некондиционный бензин не может достаточно охладить насос, работающий с перегрузками, и обмотки его электродвигателя прожигаются.

Чтобы сразу не переходить к разбору ТНВД, нужно убедиться в наличии достаточного сечения топливопровода , проложенного от входа до бензобака.

Перед тем, как начать какие-либо работы, связанные с проверкой или ремонтом топливного оборудования, необходимо сначала сбросить давление в магистрали.Для этого из цепи питания помпы снимается предохранитель, а двигателю дается время на выделение остатков бензина, после чего он глохнет.

Топливный насос ВАЗ 2110 , выполняющий роль нагнетателя бензина, вряд ли сможет самостоятельно передвигаться без этого небольшого, но очень важного агрегата. Сразу скажем, что топливный насос карбюраторной «десятки» — механический, а у инжектора ВАЗ 2110 — электрический топливный насос. Сегодня мы подробно поговорим о обоих.

Так, механический топливный насос для карбюраторного двигателя ВАЗ 2110 установлен между клапанной крышкой и распределителем зажигания, в подкапотном пространстве. Фактически такое устройство позволяет получать возвратно-поступательный момент от вала, идущего от распределительного вала к распределителю зажигания. Благодаря эксцентрику на этом валу движения через шток передаются на рычаг впрыска топлива. Сам рычаг совершает возвратно-поступательное движение за счет всасывания топлива через мембрану.Кстати, эта помпа, как и все насосы от модели ВАЗ-2101, имеет рычаг ручной подкачки топлива. Это довольно удобно, поскольку позволяет быстро проверить работу механизма буквально голыми руками. Фотография механического насоса ВАЗ 2110 Далее.

Так выглядит механический насос в разрезе, смотрим схематический рисунок.

Топливный насос механический ВАЗ-2110 состоит из следующих элементов —

• 1 — патрубок напорный
• 2 — фильтр
• 3 — корпус
• 4 — всасывающий патрубок
• 5 — крышка топливного насоса
• 6 — всасывающий клапан
• 7 — складской
• 8 — рычаг ручного впрыска топлива
• 9 — пружина
• 10 — кулачок
• 11 — балансир
• 12 — рычаг механической подкачки топлива
• 13 — крышка топливного насоса нижняя
• 14 — прокладка выносная внутренняя
• 15 — распорка наружная
• 16 — клапан нагнетательный

Снятие и установка механического насоса ВАЗ 2110 не вызывает особых затруднений. Достаточно снять воздушный фильтр, ослабить хомуты входящего и выходящего шлангов топливопровода, снять эти шланги, затем открутить две гайки крепления самого насоса и можно будет снять механизм с двух шпилек, на которых висит топливный насос. . При установке желательно заменить прокладки, которые находятся на изоляционной вставке.

Бензонасос ВАЗ 2110 форсунка

ТНВД «Десятка» устанавливается непосредственно в бензобак. Снятие и замена этого агрегата также не доставляет проблем владельцам ВАЗ 2110.Достаточно приподнять диван заднего сиденья, открутить люк и топливопроводы … главное не забыть сбросить давление в системе.

Сама система впрыска топлива отличается от карбюраторной версии способом подачи топлива. Если карбюраторный двигатель всасывает топливо независимо от карбюратора, то топливо впрыскивается в инжекторный двигатель под давлением через форсунки. Поэтому задача электронасоса в баке — постоянно поддерживать высокое давление во всей системе.Насос включается и выключается автоматически (с помощью реле), отвечая на команды с датчиков давления. Собственно сама помпа выглядит примерно так, как на фото ниже.

Определите, правильный ли электрический насос? в вашем автомобиле может быть довольно простым. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, поэтому он нагнетает необходимое давление. Если этого гудения нет и двигатель не запускается, то, скорее всего, неисправна помпа.Либо неисправно реле включения помпы, которое находится в салоне под центральной консолью панели, обычно у ног пассажира.

Часто бывает, что помпа не в состоянии создать необходимое давление, хотя гудит, то и его нужно менять. Насос-форсунка ВАЗ 2110 очень чувствителен к разного рода мусору, поэтому обязательно периодически меняйте топливный фильтр.

Замена ТНВД на форсунке ВАЗ 2110

Очень полезное видео снятия бензонасоса на «десятку».

Для снятия электрического топливного насоса выполните следующие действия —

• 1 — снизить давление в топливной системе
• 2 — снять крышку люка под задним сиденьем
• 3 — отсоединить по очереди 2 шланга подачи топлива
• 4 — открутить 8 гаек по окружности кольца и снять
• 5 — достать насосный агрегат из топливного бака, не повредив рычаг датчика указателя уровня топлива
• 6 — снять резиновое уплотнительное кольцо

Не забывайте, что при установке нового электрического топливного насоса-форсунки ВАЗ 2110 стрелка при установке на крышке электронасоса должна указывать направление на заднюю часть машины. Кроме того, при установке топливных шлангов учитывайте направление стрелок.

Штатный топливный насос ВАЗ 2110 относится к основным узлам топливной системы автомобиля. Его основное предназначение — обеспечить правильную транспортировку бензина к распределительному или впрыскивающему узлу (то есть к форсунке или карбюратору) под создаваемым давлением. В топливной системе «десятки» различают топливные насосы механического типа и электронасосы.

Топливный насос по механическому принципу действия, его параметрам и конструктивным особенностям

ТНВД механический устанавливается на «десятки» с двигателями карбюраторного типа.Он приводится в движение распредвалом силовой установки, на блоке которого он установлен. Конструктивно он причислен к изделиям поршневого типа и в его состав входят:

• элемент шкафа, включающий 2 смежных отсека и верхние монтажные крышки;
• диафрагма, расположенная между частями корпуса;
• пружин обратного действия;
Амортизатор
• связан с диафрагмой на жестком основании;
• клапан впрыска и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
• механический привод;
• сетка фильтровальная.

Ранее было установлено, что бензонасос ВАЗ десятой модели, цена которого относительно приемлемая, приводится в движение эксцентриком распределительного вала двигателя. При круговом перемещении эксцентрика наблюдается нижнее движение диафрагмы и штока с преодолением действия силы сжатия пружины.

В этом случае освободившееся пространство расширяется, и топливо заполняет разряженную плоскость, попадая через пусковой клапан, а нагнетательный элемент находится в закрытом состоянии.Мембрана, состоящая из 2-х мембранных компонентов с прокладками, является основным функциональным элементом насоса. Он соединен со штоком, который напрямую связан с элементами механического механизма приводного механизма.

Различия в параметрах ТНВД связаны с величиной давления и размерами кузовной части. Следует обратить внимание на топливный насос Bosch, у которого давление топлива находится в диапазоне 2,8–3,8 бар. Параметры изделия не всегда зависят от радиуса корпуса; здесь, как правило, определяющим фактором является длина. Эти размеры разные, среди копий есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива отличаются расположением съемной стружки.

Длина топливного насоса зависит от способности элемента выполнять свои функции при малом содержании топлива в бензобаке.

Электрический топливный насос

Бензонасос для форсунок ВАЗ 2110 электротехнический устанавливается на автомобили с регулируемой системой впрыска.Электробензонасос «Десятка» расположен в топливопроводе системы в топливном баке автомобиля. Такое смещение элемента значительно снижает возможность потерь топлива из-за использования схемы без участия трубопроводов, работающих на всасывание топлива.

В состав данного элемента системы подачи топлива входят:

• насос, корпус которого выполнен из металла;
• датчик уровня топлива;
• топливозаборник;
Сетка фильтровальная
• ;
• клапаны обратно-редукционные.

Клапан обратного принципа действия останавливает топливораспределительный комплекс при остановке силовой установки. Элемент понижения давления контролирует давление, выполняя функцию предохранительного клапана.

Конструкции электрических бензонасосов:

• роликовый;
• зубчатого типа;
• центробежного типа.

Электрический роликовый насос всасывает топливо и приводит его в движение за счет функций роторного элемента и движения специальных роликов.Шестеренчатый насос всасывает топливо и приводит его в движение за счет и качает за счет перемещения внутренних шестерен относительно элемента статора, играющего роль внешней шестерни. При движении ротора роторного типа боковые элементы зуба создают в своих сегментах камеру, которая изменяет степень разреженности, с которой создается эффект всасывания и приема топлива.

При этом центробежный топливный насос монтируется непосредственно в топливопроводе. Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно.У них есть одна важная особенность — ограничение по параметрам давления и функциональности.

Выбор насоса подачи топлива на ВАЗ 2110

Несмотря на надежность элемента, топливный насос иногда выходит из строя. Как правило, неисправность заключается в выходе из строя щеток электронасоса. Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумная работа, ведь чем тише работает насос, тем удобнее его использовать.

При выборе ТНВД требуется покупка такого же товара с таким же артикульным номером. Часто автолюбители среди множества аналогов выделяют бензонасос Bosch, который используется на автомобилях объемом 1,6 литра и оборудован регулятором давления уровня топлива.

Вечером заехал в гараж, а утром завести не удалось. Я обычно включаю зажигание и слышу щелчок реле и жужжание помпы, а где-то через 3-5 сек снова слышен щелчок реле и насос останавливается и поворачивает ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает.

Ищу причину выхода из строя ТНВД по проверке предохранителя то есть

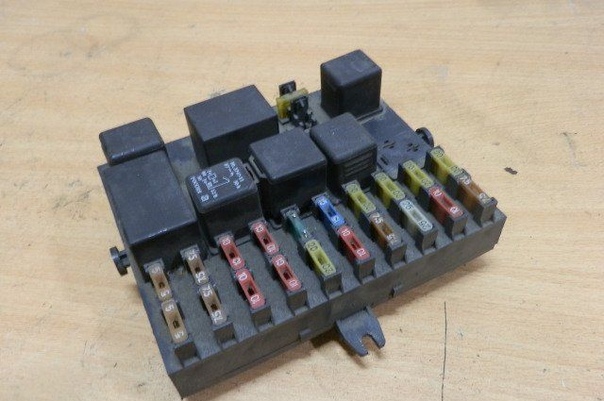

Под боковиной в недрах находятся блок предохранителей , реле и ЭБУ .

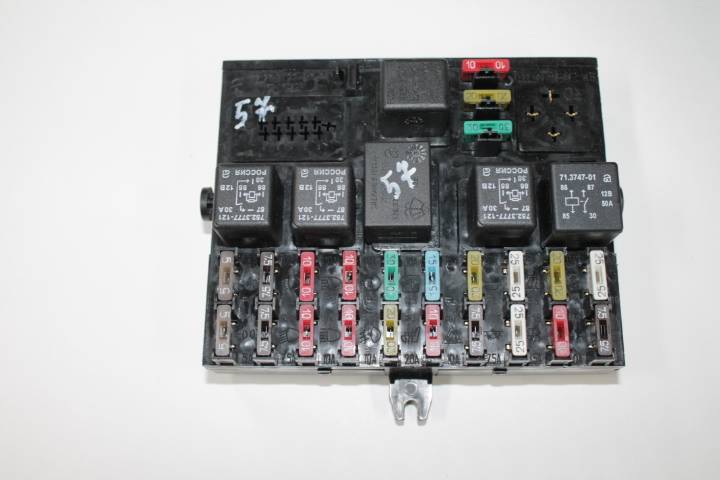

Блок реле и предохранителей, увеличенный

Сначала проверил предохранитель №3 и вынул из розетки осмотрел состояние контактов и проверил целостность прибора, предохранитель оказался цел (кстати 15 ампер )

не помогло, потом проверил реле под номер 4 .Для этого откручиваем гайки, указанные стрелками, снимаем реле и ставим заведомо исправное. Где взять хорошее реле? Можно снять на время проверки в блоке крепления реле дальний свет «он точно такой же, как и реле бензонасоса. Не помогло, снял заднее сиденье под, что есть бензобак с погружным насосом.

Перед выполнением вышеуказанных действий проверил цепь питания (+) (-) тех.масса ТНВД на разъеме под номером 5 прибор может и контрольной лампой результат положительный, проверяем целостность цепи на пигтейле на разъемах под номерами 4,6

Может случиться так, что отсутствует силовая цепь ( + ) или ( — ) на разъем под номером 5 . Если ( — ) т.е. вес не доходит до разъема; нужно проверить стык с телом Мои пищевые цепи зазвонили.

Место подключения массы труднодоступное, для получения необходимо разобрать верхнюю и нижнюю облицовку пола тоннеля.

Проверил силовые цепи, идет перед разъемом под номер 4 , а топливный насос не работает, затем произвел вышеуказанные действия как показано на рисунке, вытащил топливный модуль с топливным насосом из топливного бака. Снял зажимное кольцо и прокладку

.

Осторожно вытащил топливный модуль из бака, наклонив его в сторону правой внутренней двери, чтобы не погнуть поводок поплавка датчика уровня топлива

Топливный модуль в разобранном виде.Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и обнаружил причину выхода из строя плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

возможных причин проблемы

Все возможные поломки автомобилей ВАЗ-2110 условно разделены на три типа. Это проблемы в системе подачи топлива, различные сбои в электронике и электрике, а также более глобальные неприятности (ДВС, коробка).Если у автомобиля проблемы в системе зажигания, то сразу диагностируйте — искра пропала. Давайте разберемся, почему у ВАЗ-2110 нет искры (инжектор, 8 клапанов). Итак, каковы причины этой неисправности?

Возможные причины отсутствия

Большинство современных автомобилей оснащены комплектом датчиков. Они облегчают жизнь автовладельцу и усложняют ремонт. В электронике, отвечающей за работу инжекторного двигателя, есть несколько датчиков, отвечающих за процесс искрения.Но причины того, что нет искры (ВАЗ-2110, инжектор, 8 клапанов), могут быть в других узлах. Есть несколько видов возможных поломок. К первому можно отнести различные проблемы в топливной системе автомобиля. Сюда входят неисправности, при которых топливо не может поступать в цилиндры или прекращается подача топлива.

Если нет искры (ВАЗ-2110, форсунка, 8 клапанов), то это может быть связано с топливной системой. Часто выходит из строя реле помпы или сам погружной элемент. Аудит проводится «на слух».

Далее возникают проблемы связанные с электрической частью. Это одна из самых распространенных неисправностей. При таких поломках на свечу не доходит электрический разряд. Естественно, смесь не воспламенится. Среди глобальных проблем — полный отказ двигателя, обрыв ремня ГРМ. Не стоит останавливаться на этих недостатках.

Методы диагностики

Почему пропала искра (ВАЗ-2110, форсунка, 8 клапанов)? Проблему следует прояснить как вдумчиво, так и в несколько этапов.А чтобы найти причину удалось, вам понадобится мультиметр, а также разрядник.

Stage One

Обычно симптомы проблемы следующие: стартер регулярно вращается в штатном режиме, и двигатель не хочет запускаться. Одна из наиболее вероятных причин — не запускается бензонасос. Кстати, на инжекторе «Десятки» он погружной и размещается непосредственно в резервуаре.

Проверить элемент можно по наличию рабочего звука. Включите зажигание — должно быть гудение в районе задних сидений.Иногда его нет. В этом случае проверьте предохранители. ВАЗ-2110 — инжекторный авто, а блок предохранителей расположен сбоку на центральной консоли со стороны переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на работоспособность и при необходимости заменить их. Если элементы полностью исправны, то нужно проверить, включится ли реле, как основного, так и топливного насоса. Момент включения можно нащупать пальцем. Вы также услышите характерный щелчок.

Если бензонасос исправен, с помощью манометра проверяется, есть ли в нем топливо. Если манометра нет, нажмите на золотник на конце топливной рампы. Этот элемент может находиться в защитном колпачке. Давление будет достаточно ощутимым, но его мощность не определится. Работающий насос и отсутствие давления могут говорить о засорении топливопровода. Это может быть вызвано засорением топливного фильтра.

Этап второй

Если на ВАЗ-2110 нет искры (форсунка, 8 клапанов), часто причиной являются свечи зажигания.Естественно их проверяют, работает ли бензонасос. Для тестирования лучше всего использовать разрядник для защиты от перенапряжения. Если ток делится на две свечи, то должен быть пробой «по массе».

Возможен вариант, когда произошел обрыв провода на катушке зажигания, либо на ее обмотке появились надрывы. Если у автомобиля ВАЗ-2110 нет искры (форсунка, 8 клапанов) на двух проводах, причины могут быть в катушке зажигания холостого хода или контроллере. В двух случаях есть вероятность обрыва высоковольтных проводов.Эта опция должна быть отмечена в первую очередь. Они смотрят на уровень сопротивления. Нормальные значения до 200 кОм.

Модуль и катушка зажигания

Здесь вы можете проверить коды ошибок, которые есть в памяти автомобиля. Если в ЭБУ нет функции диагностики, следует установить заведомо исправный модуль.

Узнать почему нет искры на ВАЗ-2110 (форсунка, 8 клапанов), можно на неисправном контроллере. Также есть возможность оборвать провода от контроллера к катушке зажигания.Если на каждой из катушек нет искры, следует убедиться, что у вас достаточно мощности. Если по каким-то причинам отсутствует электрический разряд, то элемент подлежит замене. В системе работает модуль зажигания. Поэтому лишней операцией будет проверка на «минус».

Возможные ошибки в форсунках ВАЗ

Коды

могут сигнализировать о выходе из строя каких-либо деталей и узлов в автомобиле. Чаще всего это связано с датчиками. Особенно страдают датчики температуры — они перегреваются.Также автомобилисты жалуются на форсунки. Проблемы возникают из-за обрывов цепи. В результате они не могут работать вовремя. В том числе и популярная поломка на ВАЗ-2110 — искры нет. Клапаны форсунки 8 не могут быть из-за этого должным образом намотаны.

Теперь об ошибках, связанных с двигателем. Самая частая из них — перегрев. Также свечи перегреваются, поэтому искра пропадает. В результате мотор не подает никаких признаков жизни. Далее стоит рассмотреть клапаны.Эти детали могут быть слишком загрязнены, что приведет к их полному закрытию. Они не пропускают необходимую смесь воздуха и топлива. Ну и напоследок вентиляторы — если они не работают, то блок питания будет постоянно перегреваться.

Прочие неисправности

Если стартер не вращается, искра между замком зажигания и этим элементом пропадает. Часто это случается с разряженным или неисправным аккумулятором. Нормальный аккумулятор во время теста показывает не менее 11,8 В. Неисправная личинка зажигания появится сразу в тот момент, когда водитель вставит и повернет ключ.Если поворот ключа слишком легкий или слишком тяжелый, необходимо заменить замок. Реле стартера или система зажигания также является одной из возможных причин отсутствия искры. Но самостоятельно проверить эти узлы не получится. В стартере может заклинивать «втягивающий». В этом случае искра по пути пропадает. Автолюбители со стажем бьют стартер ключом или молотком, чтобы вернуть искру. Но это актуально только в поле.

Что делать, если в автомобиле пропала искра ВАЗ-2110? Проверить стартер в гараже от АКБ.Если прижать корпус устройства к «минусу» аккумулятора, а провод «плюс» протянуть к «втягивателю», то устройство оживает. Часто искра может пропасть там, где запитан стартер. Эту схему лучше всего проверить мультиметром. Тут не справиться — помощник будет работать ключом во время замеров.

Вывод

Когда на ВАЗ-2110 (форсунка) пропала искра, в чем причина, сразу определить сложно. Возможно, проблема кроется в банально окисленных контактах.В некоторых случаях ситуацию можно исправить, очистив клеммы от оксидов. Особенно обратите внимание на провод от массы, идущий к аккумулятору. Так в 80 процентах случаев решается проблема с трудным стартом.

Ремонт комбинации приборов ВАЗ 2110

Вам понадобится отвертка Phillips.

1. Отсоедините провод от «-» вывода аккумуляторной батареи.

2. Опустите рулевую колонку.

3.Ослабьте два винта верхнего крепления комбинированной заслонки.

4. Выкрутите по одному винту внизу экрана с обеих сторон.

5. Потяните заслонку на себя и поместите ее на приборную панель (если длины проводов недостаточно, отсоедините колодки от переключателей на панели).

6. Выверните два винта, которыми крепится комбинация приборов.

7. Выровняйте выступы двух верхних точек крепления комбинации приборов.

8. Потяните комбинацию приборов на себя и отсоедините две колодки с проводами от комбинации приборов.

В комбинации приборов контрольные лампочки A12-1.2

9. Для замены лампочки поверните патрон с перегоревшей лампой против часовой стрелки до упора и выньте его из комбинации.

10. Установите новую лампу в обратном порядке. Остальные ламлы заменяются таким же образом.

11. Установите комбинацию приборов в перевернутом виде.

Ищите и находите другие вопросы в разделе:

Благодаря этому водитель всегда может знать состояние узлов и агрегатов своего автомобиля. Но чтобы точно знать, о чем идет речь, необходимо учитывать распиновку панели. Подробнее об этом мы расскажем ниже.

Устройство панели приборов

Что делать, если он не загорается и не работает? Как это производится и как с этим бороться в случае необходимости? Прежде всего, давайте посмотрим на его структуру.

Комбинация приборов автомобиля состоит из следующих элементов:

• тахометр, позволяющий контролировать количество оборотов двигателя внутреннего сгорания;
• спидометр, показывающий скорость движения;
• регулятор уровня топлива в баке;
• регулятор температуры силового агрегата, а именно антифриза в системе охлаждения;
• контрольных показателей, которых должно быть 12;
• светодиодные индикаторы подвески 2110;
• разъем резервного питания, в котором горит контрольная лампа;
• несколько площадок для подключения кабелей.

Следует отметить, что красный блок на схеме подключения помечен X2, а белый блок — X1, поэтому перепутать эти элементы не удастся. Если говорить напрямую о пульте управления «десятки», то в этих машинах используются несколько типов панелей приборов, расположенных на торпеде. В этом случае большая часть зависит от года выпуска. Автомобиль — машина может быть укомплектована приборкой как старой, так и новой версии.

1. Одной из особенностей старой приборной панели является то, что все устройства в ней установлены симметрично.
2. В панели управления нового образца несколько индикаторов — температуры силового агрегата и уровня бензина — расположены с небольшим смещением вправо.

Если приборы не работают, перестают гореть лампочки, зачастую единственный выход — разобрать панели. На практике некоторые компоненты вполне могут выйти из строя, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед тем, как делать ВАЗ 2110, рекомендуем ознакомиться с распиновкой щита.Это делается для того, чтобы понимать, куда ведет тот или иной провод и какую функцию он выполняет, какие элементы безопасности используются и т. Д.

В принципе, «прочитать» разобранную заслонку не проблема, тем более что всю необходимую информацию можно найти в сервисной инструкции по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления вы сможете решить без помощи электрика.

Распространенные неисправности и способы их устранения

Панель управления может перестать работать по нескольким причинам.

Как правило, снятие панели приборов проводится при таких неисправностях:

1. Перестала работать подсветка на панели управления «десятки». В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Щиток мог перестать работать просто из-за сгорания предохранительных элементов, либо лампы выходили из строя из-за износа, часто причиной является короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
2. Одна из самых серьезных проблем, при которой может потребоваться замена разобранного устройства, — это полный выход из строя. Если происходит сбой системы, и на приборной панели перестают работать все без исключения датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы необходимо в первую очередь провести диагностику узла безопасности № 15, он имеет маркировку F6 и находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто — заменой на новый.Однако для начала нужно точно выяснить, в чем причина его перегорания. Сначала следует найти и устранить причину, только потом установить новый элемент. Как правило, причина сгорания предохранителя — короткое замыкание в бортовой сети.
3. Стрелки начали самопроизвольно двигаться вверх-вниз. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого массового контакта. Сначала насыпная проволока подается к перегородке, предназначенной для разделения салона и моторного отсека.При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество ее фиксации.
   Во-вторых, довольно часто при установке массу выносят в другое место, чтобы было удобнее добраться. Так что если у вас есть противоугонная система, а под автомагнитолой нет провода, попробуйте поискать его под обшивкой салона, в частности, возле левой ноги автомобилиста.
   В-третьих, заземляющий провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода заземляющий провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих при движении, движении по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь нужно надежно закрепить публикации, так как это может принести определенные трудности в будущем.
4. Неисправности связанные с работой самого устройства. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, питающие его. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра также следует диагностировать наличие напряжения на 9 и 10 контактах. Если система исправна, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт.Также рекомендуем проверить заднюю часть панели приборов — все токопроводящие дорожки на ней должны быть целы.
5. Как показывает практика, проблема неработоспособности панели управления часто бывает вызвана выходом из строя самого прикуривателя. Это связано с тем, что многие автомобилисты практикуют подключение к этой розетке различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядное устройство для мобильного телефона, планшета и видеомагнитофона, антирадар-детектор, GPS-навигатор и другие устройства, которые могут питаться от прикуривателя.Поскольку устройства этого типа потребляют большой ток, они часто повреждают сам прикуриватель, а также нередко может возникнуть проблема перегорания предохранительного элемента F19. Соответственно, ПКП либо полностью выключается, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отсоединить блок розетки прикуривателя. Если эти действия не дали результатов, просто замените предохранитель.
6. Тюнинг приборной панели ВАЗ 2110 часто бывает причиной его выхода из строя.Новый щит мог быть установлен неправильно, поэтому теперь он не работает. Или при установке не все провода были подключены к приборке, тоже могли просто гнуться. Если проблема кроется в проводах, то их замена решит проблему (видео от LedStyle70).

На самом деле большинство неисправностей, связанных с функционированием панели управления, часто решаются самостоятельно в домашних условиях. Особенно, если речь идет о первой десятке продукции отечественного автопрома.Но здесь нужно учесть несколько моментов. Если у вас нет опыта или знаний в плане работы с электротехникой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть деньги заплатят, но будьте уверены, что все будет сделано правильно.

Очень часто владельцы ВАЗ решают поменять цветовую схему приборной панели. Во-первых, потому что не требует специальных знаний и навыков, во-вторых, не требует больших вложений.В этой статье мы рассмотрим несколько способов настройки вашей панели управления. Сделаем доработки на приборке ВАЗ 2110 старого типа. Но это не значит, что эти улучшения нельзя сделать на новой панели приборов. Все сделано точно так же.

Светодиоды в панели приборов.

Самый первый и простой способ настроить приборную панель ВАЗ 2110 — это заменить штатные лампочки на светодиоды, которые можно купить в любом автомагазине. Снимаем приборную панель ВАЗ 2110 и вынимаем из патронов лампы накаливания и на их место вставляем светодиоды.Лучше брать диоды просто белые. Когда вы их наденете, они немного посинят. Честно говоря, смотрится эффектнее родной желтоватой подсветки. Недостаток здесь действительно один, яркость подсветки регулировать больше не будет.

Изменение цвета одометра.

Стандартный цвет одометра не внушает доверия, он какой-то зеленый, как экран калькулятора. Но это легко исправить. Вам просто нужно снять его и аккуратно снять пленку с его экрана (лучше поддеть канцелярским ножом).Все на этом одометре смена цвета закончилась. Мы можем вернуть это обратно. Но на фото видно, как он начал показывать белые цифры на темно-синем экране.

Светодиодная лента в панели приборов.

Снимаем сам «циферблат» и стираем цветовой фильтр на цифрах с обратной стороны.

Вы также можете убрать стрелки с красного, как мы это сделали. После покрыть их лаком белого цвета.

Теперь подключаем светодиодную ленту … Ее можно закинуть прямо в штатную розетку подсветки.В нашем случае мы взяли зеленую светодиодную ленту. Также неплохо смотрятся красный и синий, вот он на любителя.

Кстати, на ночь не слепит. А днем ​​все хорошо видно!

Две фары приборки.

Одновременно можно реализовать два способа освещения приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если через реостат уменьшить яркость, то останется только штатная.Как этого добиться, смотрите на фото:

Вы также можете сделать до 7 видов различных комбинаций подсветки, но это уже не так просто. Здесь нужна управляющая электроника.

Панель приборов автомобиля ВАЗ 2110 предназначена для отображения информации о текущем состоянии автомобиля. Изготовлен из пластика нормального качества.
Наличие большого количества лампочек приводит к тому, что иногда их нужно менять. Многие водители хотят поменять невзрачную заводскую панель ВАЗ 2110 на более современную.
В статье предлагается узнать, чем заменяют лампочки приборной панели ВАЗ 2110 и как сделать ее эстетичнее.

Особенности приборной панели автомобиля ВАЗ 2110

Комбинация на приборной панели автомобиля ВАЗ 2110 включает:

• 1 — показывает температуру. Если стрелка этого указателя переходит в красную зону шкалы, это свидетельствует о перегреве двигателя.
  Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения.

Совет: Не запускайте двигатель в режиме перегрева. Температура жидкости более 110 ° C.

• 2 — тахометр. Показывает приблизительную частоту вращения коленчатого вала двигателя.
  Чтобы получить истинное значение, скорость вращения блока необходимо умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает с повышенной частотой, что опасно для продолжения движения транспортного средства.
• 3 — спидометр. Положение стрелки указывает приблизительную скорость автомобиля в км / ч.
• 4 — показывает уровень топлива.
• 5 — кнопка обнуления счетчика суточного пробега.
• 6 — дисплей для счетчика суточного пробега и одометра.
• 7 — дисплей для индикации времени.

На фото установка лампочек на панель:

• Позиции 1 — используются для подсветки стрелок приборов и весов.
• Positions 2 — наименьшие по размеру используются в желтых индикаторах и красных сигнальных индикаторах.Эти лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
• Позиция 3 — имеет средний размер, используется для индикации низкого уровня бензина в момент, когда стрелка находится на нуле. Сгорает очень редко.

Вся комбинация приборов удерживается на месте двумя винтами. Его подключения выполняются с помощью печатной разводки на плате с использованием фольгированного гетинакса. Плата хорошо крепится к задней части корпуса.
Спидометр оснащен двумя счетчиками, показывающими пройденное расстояние: один — общий, другой — «дневной». Соответствующая кнопка позволяет легко сбросить последний.

Совет: показания можно сбросить только на неподвижном автомобиле.

Последние модели ВАЗ 2110 оснащены электронной панелью приборов. Он содержит все компоненты и контрольные индикаторы, значки и лампы.

Как заменить подсветку приборной панели

Итак:

• Руль опущен в нижнее положение.
• Откручены два верхних самореза, вытащена декоративная планка.
• Откручены три самореза для крепления панели приборов.

Совет: трос спидометра не позволяет вытащить приборку. Чтобы выключить его, он сначала отстегивается из коробки, отводя стопорное кольцо в сторону и подтягивая вверх чип кабеля, который затем засовывается в кабину. Часть приборки притягивается к себе, а тросик удобно отсоединяется от спидометра.

• Кабель остается на месте, приборка вытащена, все электрические разъемы отключены.
• Патрон вращается против часовой стрелки и снимается вместе с лампой. Луковицы без основания.
• После доработки в панели приборов ВАЗ 2110 сборка агрегата производится в обратной последовательности.

Как заменить лампочки в центральной консоли

При эксплуатации автомобиля могут выйти из строя лампы, расположенные на центральной консоли автомобиля ВАЗ 2110.В этом случае заменить лампочки на панели приборов ВАЗ 2110 несложно своими руками. Цена работы небольшая.
Для этого вам понадобится:

• Отвертка плоская.
• Отвертка Phillips.
• Новая лампочка.

Рабочие инструкции:

• Отсоедините «минусовые» клеммы от АКБ и от привода к коробке передач троса спидометра.
• Вытянут выключатель наружного освещения.Для этого подденьте элемент плоской отверткой.
  Отсоедините разъем от переключателя и вставьте внутрь облицовки приборной панели.
• Замена лампочки приборной панели ВАЗ 2110 на ее подсветку производится нажатием отвертки патронной антенны, которую затем снимают с переключателя. Лампа вытаскивается из патрона и заменяется новой.
• Подденьте аварийный выключатель с помощью плоской отвертки, которую затем вытащите. Разъем отсоединяется от переключателя и вставляется внутрь обшивки панели.
• Отверткой Phillips откручиваются два самореза, которыми фиксируется крышка консоли панели приборов и крышка снимается. ТЭН и пепельница вытаскиваются из гнезда.
• Автомагнитола вытаскивается из розетки. Пружинные скобы для крепления панели к накладке выдавливаются отверткой, а заслонка притягивается к себе.
  Отверткой освобождаются два пластиковых усика от нижнего крепления щита к панели приборов.Поднимается щиток, выдавливается третья пружинная скоба его крепления.

• Отсоединить разъемы подключения прикуривателя (см.), Фонарей для него, ламп для выключателя аварийки. Щит приборной панели снимается.
• Замена лампы подсветки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны панели приборов производится после ее выдергивания патроном. Для этого они вращаются в держателе.
• Усики картриджодержателя сжаты, элемент вынут из прикуривателя. Лепестки прикуривателя сжимаются, деталь выталкивается наружу, лампочка вынимается из накладки панели приборов и при необходимости заменяется.
• Крестообразной отверткой откручиваются два самореза, фиксирующие комбинацию приборов на панели. Комбинация приборов отодвигается в сторону.
  Накидная гайка троса спидометра откручена от датчика скорости.Кабель отсоединяется от спидометра, затем снимается и выводится через отверстие в передней панели.
• Разъёмы отсоединены, комбинация приборов снята. Для замены лампочек панели приборов ВАЗ 2110 патрон необходимо повернуть против часовой стрелки, а комбинацию приборов необходимо снять с устройства.
  Устанавливаются новые лампы. Сборка и установка комбинации производится в обратной последовательности.
• Батарея подключена.
• Проверена работа ламп на панели приборов.

Как заменить лампочки в кнопках

Итак:

• Для замены лампы подсветки аварийной кнопки снимается панель с дефлекторами, после чего из нее вытягивается аварийная кнопка.
• Дефлекторы направлены максимально вверх.
• Слева и справа внизу находятся монтажные проушины. С помощью шлицевой отвертки они стягиваются вниз, а панель притягивается к себе.
• Вытащена тревожная кнопка.
• Патрон с лампой находится сбоку. Его нужно повернуть пинцетом против часовой стрелки и вытащить.
• Контакты на лампочках закручены вокруг патрона по бокам. Размер лампочек такой же, как у спичечного коробка.
• Для того, чтобы заменить лампы в панели приборов противотуманной фары ВАЗ 2110, нужно аккуратно поддеть панель с кнопкой отверткой и потянуть на себя.
• Остальные операции производятся аналогично замене лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняет лампу колеса корректора фар:

• Подденьте отверткой и вытащите колесо.
• С помощью небольшой отвертки патрон вращается вместе с лампой и вытаскивается.
• Свет меняется.

Подробно, как заменяются лампы, приборная панель ВАЗ 2110 хорошо показана на видео.

На автомобилях семейства ВАЗ 2110-2112 на приборной панели имеются контрольные лампы и бортовые приборы, с помощью которых водитель может легко контролировать состояние автомобиля.На приборной панели отображаются следующие световые индикаторы: температура охлаждающей жидкости, поворотники, тахометр, уровень топлива, спидометр, изображение в виде заправки, что означает необходимость заправки, лампочки габаритов и дальний свет, ближний свет уровень тормозной жидкости, экран, отражающий пробег автомобиля, аварийная сигнализация, Check Engine, сигнализирующая о неисправностях двигателя, дисплей с часами, индикация неисправности генератора или подзарядки аккумулятора, индикация включенного ручного тормоза, лампа низкого давления масла в двигателе и на карбюраторных моторах лампа воздушной заслонки).

Разборка и замена устройств

Для замены (ремонта) устройств необходимо в строго установленном порядке выполнить следующие действия:

1. Полностью снять всю сборку.

2. Выкрутите винты (2 шт.), Фиксирующие направляющую. После этого саму шину необходимо отключить от системной платы прибора.

3. Выкрутите винты (7 шт.), Фиксирующие рамку со стеклом.

4. Необходимо снять раму, отсоединив ее от приборной системы.

5. Выкрутите винты (2 шт.), Которыми крепится плата комбинации приборов.

6. Отсоедините левый светофильтр, помеченный символами контрольной лампы.

7. Отсоедините правый светофильтр, помеченный символами контрольной лампы.

8. Открутите винты (2 шт.), Которыми крепятся красные и белые накладки. Затем снимите эти накладки.

9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра.Каждое устройство фиксируется 3 гайками.

10. Отсоедините плату от корпуса приборной системы.

11. Выкрутите винты крепления весов к корпусу (5 шт.).

12. Извлеките шкалу с инструментами из корпуса системы.

13. Очень осторожно, поддев отверткой стрелку указателя уровня топлива, снимаем ее с оси.

14. Выкрутите винты (2 шт.), Которыми указатель уровня топлива крепится к шкале.

15. Отсоедините указатель уровня топлива. Установите на его место новый. При установке датчика выполните все действия в порядке, обратном снятию.

16. Замените остальные приспособления таким же образом, как описано. В этом весь ремонт панели приборов ВАЗ 2110. Как видите, в этом нет ничего сложного и нет необходимости идти в специализированный сервис и платить деньги.

17. Сборку приборной системы следует производить в порядке, обратном разборке.При проведении этих работ необходимо учитывать, что гайки крепления тахометра имеют другую резьбу.

Во многих автомобилях, в том числе ВАЗ 2110, контрольные лампы А12? 1.
