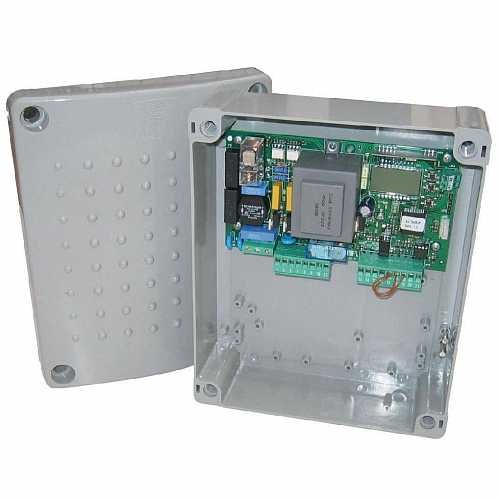

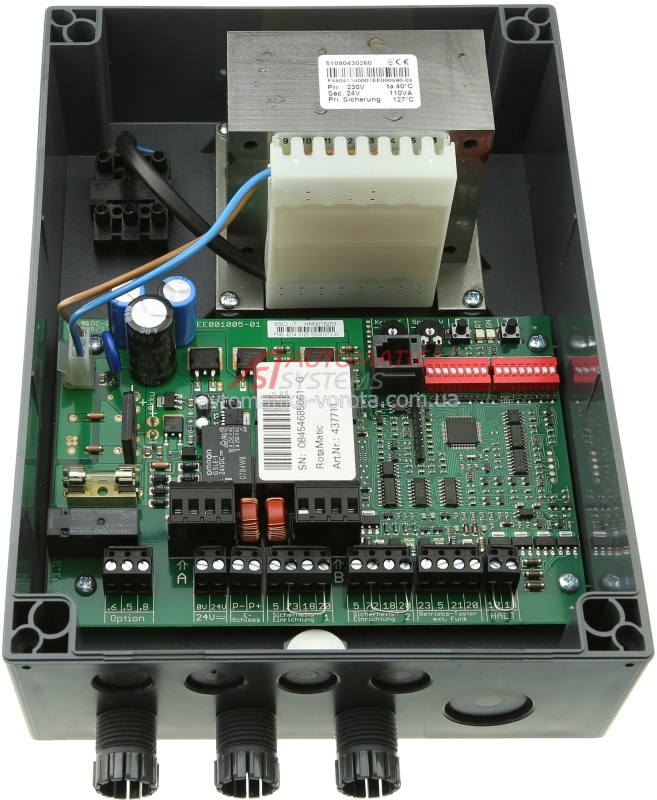

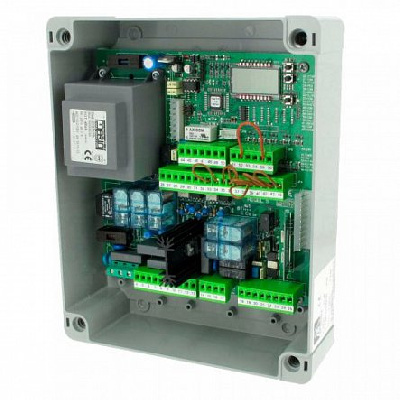

Блоки управления для автоматики и шлагбаумов
Сортировать по:популярностицененаименованиюрекомендованным

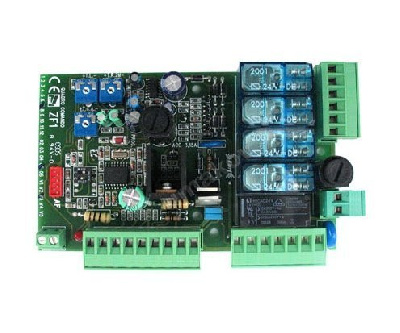

CAME
ZF1N
— блок управления
Блок управления разработан для управления двумя приводами FAST, KRONO, ATI, FERNI.
12 550 р.
в корзине
CAME
ZL180
— блок управления
Блок управления с расширенным набором функций. ZL180 предназначен для управления приводами распашных ворот F7024N, A3024N и A5024N.
28 000 р.
в корзине

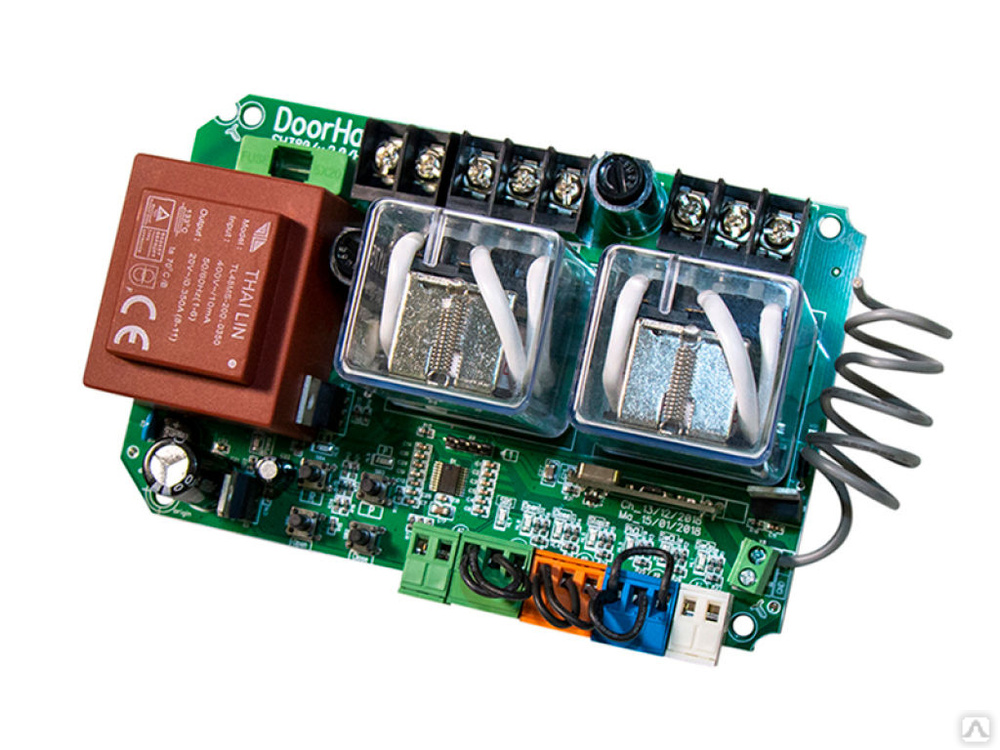

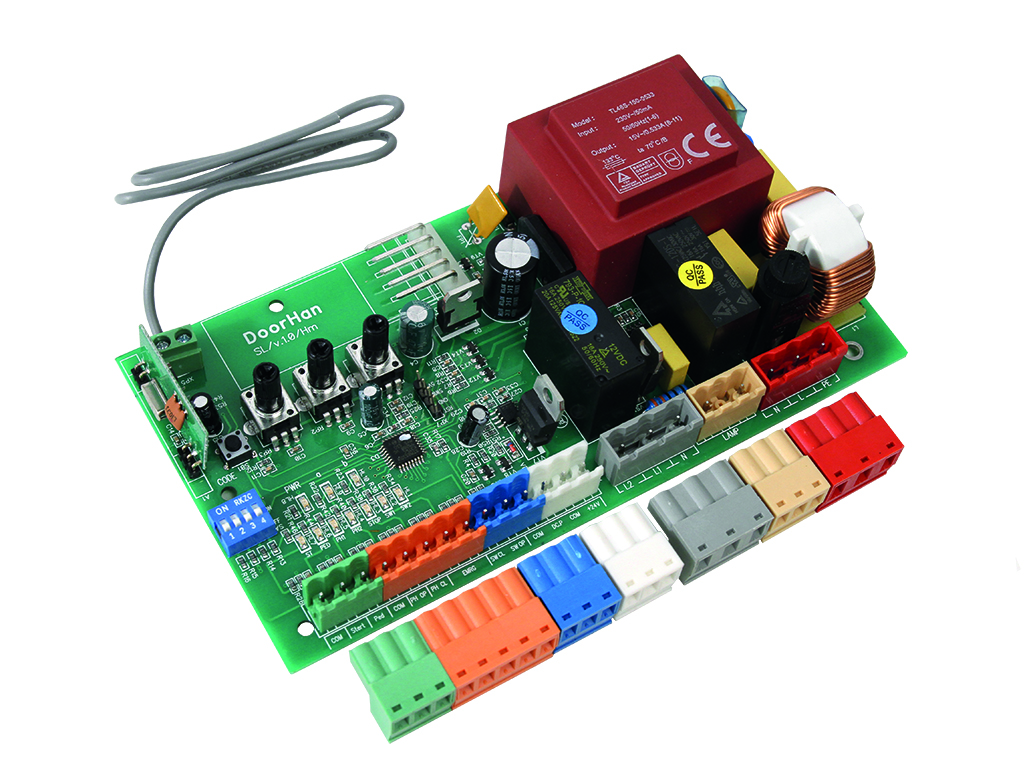

DOORHAN
PCB-SW
— блок управления для распашных приводов
5 766 р.
в корзине

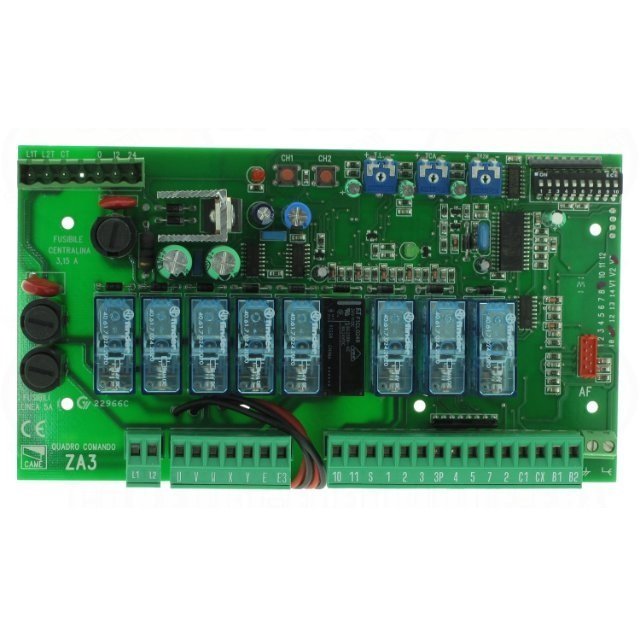

CAME
ZA3P
— блок управления
Блок управления с расширенным набором функций.
18 200 р.
в корзине

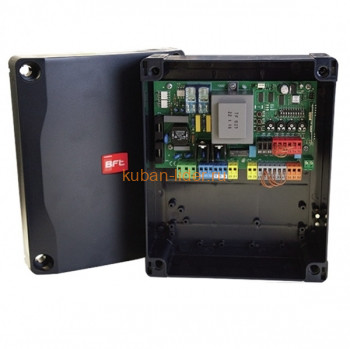

BFT
THALIA
— блок управления
7 449 р.
в корзине

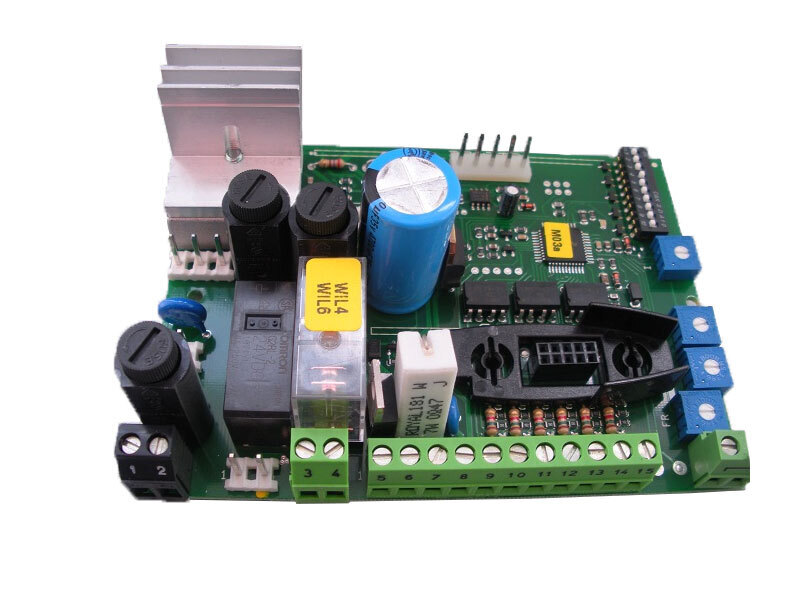

NICE
MC424L
— блок управления для 2-х электроприводов 24В
Для распашных приводов Nice 24В пост тока Блок управления совместимый с системой солнечного источника электропитания Solemyo Для приводов Nice 24В пост тока без энкодера Wingo4024, Wingo5024 и X Metro2024.
Безопасный и надежный Умный Экономия бережное отношение к окружающей среде автономность Нет риска аварийного отключения электроэнергии Радиоприемник благодаря двойной технологии…
14 726 р.
в корзине
BFT
ALTAIR P
— блок управления
5 343 р.
в корзине
FAAC
455 D
— Плата управления для 2х моторов 230В, входы концевиков и релейных фотоэлементов, радиоразъем RP
9 472 р.
в корзине

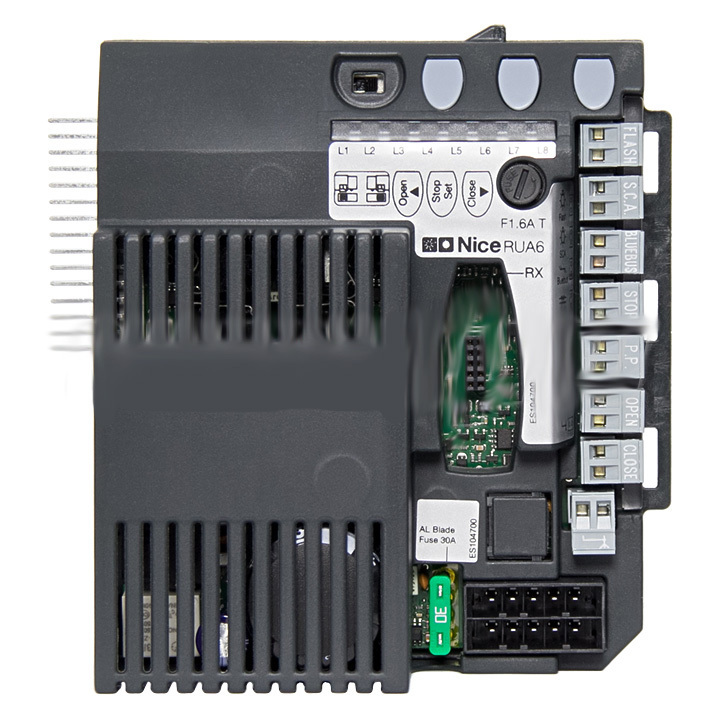

NICE
RBA3/C
— Блок управления
Блок управления используется в: RB1000, RB1000/A, RB1000P/A, RB400, RB400KCE, RB400KCER01, RB600, RB600/A, RB600P/A, RUN1500, RUN1500/A.
20 500 р.
в корзине
FAAC
XB 300
— Панель управления XB300 3х кнопочная с ключом, настенный монтаж
3 075 р.
в корзине
NICE
MC824H
— блок управления для 2-х электроприводов 24В
подходят радиоприемники SMXI или OXI. (замена устаревшей версии A824).
20 646 р.
в корзине
NICE
TT2N
— Блок управления со встроенным радиоприемником
.
4 366 р.
в корзине
FAAC
E045
— Плата управления для 2х моторов 230В, входы фотоэлементов BUS 2EASY, радиоразъем XF
8 530 р.
в корзине
NICE
CONTROL 401
— блок управления
блок управления для индукционной петли.
25 606 р.
в корзине
NICE
A60/A
— блок управления для 2-х электроприводов 230В
подходят радиоприемники SMXI или OXI.
6 396 р.
в корзине
FAAC
EB540 BPR -3 PH CONTROL UNIT — FAAC
— Блок управления EB540 BPR для 1 мотора 380В, в корпусе со встроенной панелью XB300 и тумблером отключения питания
15 419 р.
в корзине
BFT
ELMEC1
— блок управления
блок управления на 230В, кнопки управления на блоке вниз, вверх, стоп.
1 665 р.
в корзине

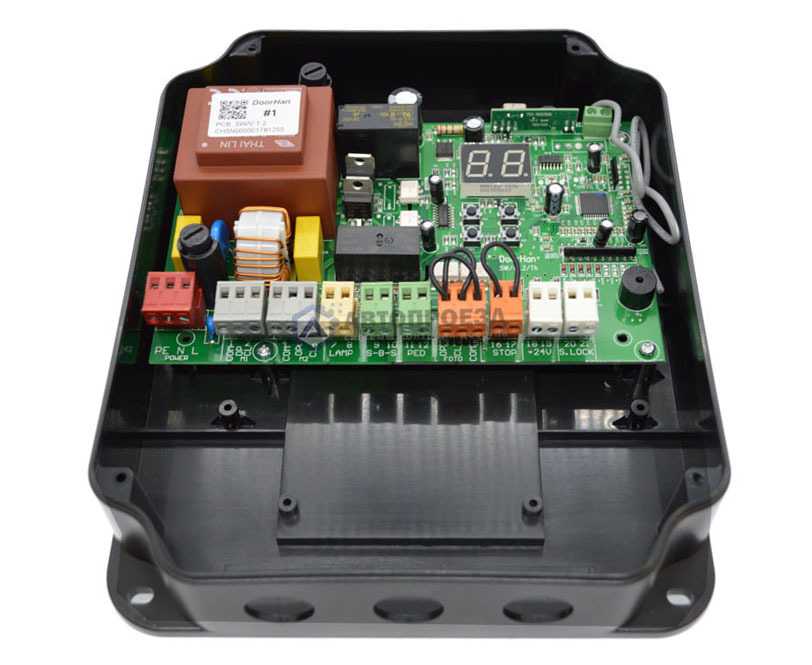

DOORHAN
SW-mini
— блок управления для распашных приводов
Блок управления для распашных приводов (DOORHAN) (плата+корпус).
4 904 р.
в корзине
CAME
ZE5
— блок управления
Блок управления предназначен для управления приводами серии EMEGA (~220В, 50Гц).
14 500 р.
в корзине
CAME
ZM3E
— блок управления многофункциональный
22 550 р.
в корзине
FAAC
Корпус мод.»Е» для плат управления
— Корпус «Е» для плат управления и принадлежностей, крышка на винтах, IP55, (ШxГxВ): 204x85x265мм
1 044 р.
в корзине
CAME
ZC3
— блок управления
Блок управления ZC3 для управления приводами с напряжением питания 220В. Увеличенная мощность рабочего цикла, Диагностика элементов безопасности.
18 200 р.
в корзине
FAAC
1-844T THREE PHASE
— Плата управления 844 Т для 1 мотора 380В
15 368 р.
в корзине
BFT
LEO B CBB
— блок управления
Блок управления для приводов.
14 040 р.
в корзине
NICE
PIU
— Плата расширения функций
.
4 366 р.
в корзине
FAAC
Корпус мод.»L» для плат управления
— Корпус «L» для плат управления и принадлежностей, с замком под 3-гранный ключ, IP55, (ШxГxВ): 213x118x270мм
1 523 р.
в корзине
CAME
ZL80
— блок управления
24 600 р.
в корзине
BFT
ELMEC1 KIT
— блок управления со встроенным радиоприёмником
3 120 р.
в корзине
FAAC
E024 S CONTROL UNIT
— Блок управления Е024 S в корпусе с трансформатором, для 2х моторов 24В, входы фотоэлементов BUS 2EASY, радиоразъем XF
9 696 р.
в корзине
NICE
TT1N
— Блок управления со встроенным радиоприемником
.
6 586 р.
в корзине
FAAC
E145 ELECTRONIC BOARD
— Плата управления Е145 для 2 моторов 230В, входы релейных фотоэлементов и BUS 2EASY, радиоразъемы XF и RP, USB А и В, таймер, питание от сети ~90-260 В
Плата управления Е145 для 2 моторов 230В, входы релейных фотоэлементов и BUS 2EASY, радиоразъемы XF и RP, USB А и В, таймер, питание от сети ~90-260 В.
11 924 р.
в корзине
NICE
A500
— блок управления (для Th2561, Th3261)
Mindy A500 для одного трехфазного 230В, 400В или однофазного двигателя 230В, мощность 1, 5 кВт.
Обнаружение препятствий, блокировка ворот,тормоз. Выдвижные зажимные коробки. Радиоприемник: Nice разъем для установки радиоприемников.
18 689 р.
в корзине
CAME
ZT5
— блок управления
35 200 р.
в корзине
FAAC
E124 CONTROL UNIT
— Блок управления Е124 в корпусе с трансформатором, для 2х моторов 24В, входы GATECODER, релейных фотоэлементов и BUS 2EASY, радиоразъемы XF и RP, USB В, таймер
Блок управления Е124 в корпусе с трансформатором, для 2х моторов 24В, входы GATECODER, релейных фотоэлементов и BUS 2EASY, радиоразъемы XF и RP, USB В, таймер.
14 834 р.
в корзине
BFT
ELBA
— блок управления
Блок управления для приводов распашных ворот или рольставен. Электропитание блока управления: 230 В однофазного переменного тока; Электропитание приводов: 230 В однофазного переменного тока, 470 Вт макс.
5 292 р.
в корзине
CAME
ZL160N
— блок управления
Блок управления ZL160N предназначен для работы с приводами серии FLEX постоянного тока напряжением 24В и мощностью до 48Вт.
14 950 р.
в корзине
Блоки управления — Станции | pace-store.ru
Туггл-Нав
Отдел продаж
[email protected]
Меню
Учётная запись
Настройки
Валюта
RUB
- GBP — британский фунт стерлингов
- JPY — японская иена
- USD — доллар США
Тип сортировки
Позиция
Название
Цена
Сортируется по возрастанию.
Установить по убыванию
Вид Сетка Список
Позиции 1-15 из 22
Страница
- Вы сейчас читаете страницу 1
- Страница 2
- Страница Следующий
Показать
15 30 Все
на странице
Тип сортировки
Позиция
Название
Цена
Сортируется по возрастанию.
Установить по убыванию
Вид Сетка Список
Позиции 1-15 из 22
Страница
- Вы сейчас читаете страницу 1
- Страница 2
- Страница Следующий
Показать
15 30 Все
на странице
Фильтр
Доступные параметры
Цена
- 0,00 ₽ — 99 999,99 ₽ 18 позиция
- 100 000,00 ₽ — 199 999,99 ₽ 2 позиция
- 200 000,00 ₽ и больше 2 позиция
Производитель
- Pace 22 позиция
Введение в блок управления и его конструкция
Блок управления является частью центрального процессора (ЦП) компьютера, которая управляет работой процессора.
Он был включен Джоном фон Нейманом как часть архитектуры фон Неймана. Блок управления отвечает за указание памяти компьютера, арифметико-логического блока и устройств ввода и вывода, как реагировать на инструкции, отправленные процессору. Он извлекает внутренние инструкции программ из основной памяти в регистр команд процессора, и на основе содержимого этого регистра блок управления генерирует управляющий сигнал, который контролирует выполнение этих инструкций. Блок управления работает, получая входную информацию, которую он преобразует в управляющие сигналы, которые затем отправляются на центральный процессор. Затем процессор компьютера сообщает подключенному оборудованию, какие операции выполнять. Функции, которые выполняет блок управления, зависят от типа ЦП, поскольку архитектура ЦП варьируется от производителя к производителю. Примеры устройств, для которых требуется CU:
- Управляющие процессоры (ЦП)
- Графические процессоры (ГП)
Функции блока управления –
- Он координирует последовательность перемещения данных в, из и между многочисленными подсистемами процессора.
единицы измерения. - Интерпретирует инструкции.
- Управляет потоком данных внутри процессора.
- Он получает внешние инструкции или команды, которые он преобразует в последовательность управляющих сигналов.
- Он управляет многими исполнительными устройствами (например, АЛУ, буферами данных и регистрами), содержащимися в ЦП.
- Он также обрабатывает несколько задач, таких как выборка, декодирование, обработка выполнения и сохранение результатов.
единицы измерения.Типы блоков управления – Существует два типа блоков управления: проводной блок управления и микропрограммируемый блок управления.
- Аппаратный блок управления – В аппаратном блоке управления сигналы управления, важные для управления выполнением инструкций, генерируются специально разработанными аппаратными логическими схемами, в которых мы не можем изменить метод генерации сигналов без физического изменения схемы. состав. Код операции инструкции содержит основные данные для формирования управляющего сигнала. В декодере команд декодируется код операции. Декодер инструкций представляет собой набор множества декодеров, которые декодируют различные поля кода операции инструкции. В результате несколько выходных линий, выходящих из дешифратора команд, получают активные значения сигнала. Эти выходные линии подключены к входам матрицы, формирующей управляющие сигналы для исполнительных блоков компьютера. Эта матрица реализует логические комбинации декодированных сигналов из кода операции инструкции с выходами матрицы, которая генерирует сигналы, представляющие последовательные состояния блока управления, и с сигналами, поступающими извне процессора, например. сигналы прерывания. Матрицы строятся аналогично программируемым логическим массивам. Сигналы управления выполнением инструкции должны формироваться не в один момент времени, а в течение всего временного интервала, соответствующего циклу выполнения инструкции. Следуя структуре этого цикла, в блоке управления организуется соответствующая последовательность внутренних состояний. Ряд сигналов, сгенерированных матрицей генератора сигналов управления, посылают обратно на входы следующей матрицы генератора состояний управления. Эта матрица объединяет эти сигналы с синхронизирующими сигналами, которые генерируются блоком синхронизации на основе прямоугольных шаблонов, обычно поставляемых кварцевым генератором. Когда новая инструкция поступает в блок управления, блоки управления находятся в начальном состоянии выборки новой инструкции. Декодирование инструкции позволяет блоку управления войти в первое состояние, относящееся к выполнению новой инструкции, которое длится до тех пор, пока сигналы синхронизации и другие входные сигналы, такие как флаги и информация о состоянии компьютера, остаются неизменными. Изменение любого из ранее упомянутых сигналов вызывает изменение состояния блока управления. Это приводит к тому, что новый соответствующий вход генерируется для матрицы генератора управляющих сигналов. Когда появляется внешний сигнал (например, прерывание), блок управления переходит в следующее состояние управления, которое представляет собой состояние, связанное с реакцией на этот внешний сигнал (например, обработка прерывания). Значения флагов и переменных состояния компьютера используются для выбора подходящих состояний для цикла выполнения инструкции. Последними состояниями в цикле являются состояния управления, которые начинают выборку следующей инструкции программы: отправка содержимого счетчика программы в регистр адресного буфера основной памяти и затем чтение командного слова в регистр команд компьютера. Когда текущая инструкция является командой остановки, которая заканчивает выполнение программы, блок управления входит в состояние операционной системы, в котором он ожидает следующей директивы пользователя.
- Микропрограммируемый блок управления – Принципиальным отличием этих структур блока от структуры аппаратного блока управления является наличие управляющей памяти, которая используется для хранения слов, содержащих закодированные управляющие сигналы, обязательные для выполнения команд. В микропрограммируемых блоках управления последующие слова команд загружаются в регистр команд обычным способом. Однако код операции каждой инструкции не декодируется напрямую, чтобы обеспечить немедленную генерацию управляющего сигнала, а содержит начальный адрес микропрограммы, содержащейся в памяти управления.
- С одноуровневым хранилищем управления: При этом код операции инструкции из регистра инструкций отправляется в регистр адреса хранилища управления. По этому адресу в регистр микрокоманд считывается первая микрокоманда микропрограммы, интерпретирующая выполнение этой инструкции. Эта микрокоманда содержит в своей рабочей части закодированные управляющие сигналы, обычно в виде нескольких битовых полей. В наборе декодеров полей микрокоманд поля декодируются. Микрокоманда также содержит адрес следующей микрокоманды микропрограммы данной инструкции и управляющее поле, используемое для управления действиями генератора адреса микрокоманды. Последнее упомянутое поле определяет, какой режим адресации (операция адресации) будет применяться к адресу, встроенному в текущую микрокоманду. В микроинструкциях наряду с режимом условной адресации этот адрес уточняется с помощью флагов состояния процессора, которые представляют состояние вычислений в текущей программе. Последней микроинструкцией в инструкции данной микропрограммы является микрокоманда, которая выбирает следующую инструкцию из оперативной памяти в регистр инструкций.
- С двухуровневым запоминающим устройством: При этом в блоке управления с двухуровневым запоминающим устройством помимо управляющей памяти для микрокоманд включена память нанокоманд. В таком блоке управления микрокоманды не содержат закодированных управляющих сигналов. Операционная часть микроинструкций содержит адрес слова в памяти наноинструкций, которая содержит закодированные управляющие сигналы. Память наноинструкций содержит все комбинации управляющих сигналов, которые появляются в микропрограммах, интерпретирующих полный набор команд данного компьютера, записанных один раз в виде наноинструкций. Таким образом, можно избежать ненужного хранения одних и тех же частей операций микрокоманд. В этом случае слово микрокоманды может быть намного короче, чем при одноуровневом запоминающем устройстве. Это дает гораздо меньший размер в битах памяти микрокоманд и, как следствие, гораздо меньший размер всей управляющей памяти. Память микроинструкций содержит управление для выбора последовательных микроинструкций, а эти управляющие сигналы формируются на основе наноинструкций. В наноинструкциях управляющие сигналы часто кодируются с использованием метода 1 бит/1 сигнал, который исключает декодирование.
- С одноуровневым хранилищем управления: При этом код операции инструкции из регистра инструкций отправляется в регистр адреса хранилища управления. По этому адресу в регистр микрокоманд считывается первая микрокоманда микропрограммы, интерпретирующая выполнение этой инструкции. Эта микрокоманда содержит в своей рабочей части закодированные управляющие сигналы, обычно в виде нескольких битовых полей. В наборе декодеров полей микрокоманд поля декодируются. Микрокоманда также содержит адрес следующей микрокоманды микропрограммы данной инструкции и управляющее поле, используемое для управления действиями генератора адреса микрокоманды. Последнее упомянутое поле определяет, какой режим адресации (операция адресации) будет применяться к адресу, встроенному в текущую микрокоманду.
В декодере команд декодируется код операции. Декодер инструкций представляет собой набор множества декодеров, которые декодируют различные поля кода операции инструкции. В результате несколько выходных линий, выходящих из дешифратора команд, получают активные значения сигнала. Эти выходные линии подключены к входам матрицы, формирующей управляющие сигналы для исполнительных блоков компьютера. Эта матрица реализует логические комбинации декодированных сигналов из кода операции инструкции с выходами матрицы, которая генерирует сигналы, представляющие последовательные состояния блока управления, и с сигналами, поступающими извне процессора, например. сигналы прерывания. Матрицы строятся аналогично программируемым логическим массивам. Сигналы управления выполнением инструкции должны формироваться не в один момент времени, а в течение всего временного интервала, соответствующего циклу выполнения инструкции. Следуя структуре этого цикла, в блоке управления организуется соответствующая последовательность внутренних состояний.
Ряд сигналов, сгенерированных матрицей генератора сигналов управления, посылают обратно на входы следующей матрицы генератора состояний управления. Эта матрица объединяет эти сигналы с синхронизирующими сигналами, которые генерируются блоком синхронизации на основе прямоугольных шаблонов, обычно поставляемых кварцевым генератором. Когда новая инструкция поступает в блок управления, блоки управления находятся в начальном состоянии выборки новой инструкции. Декодирование инструкции позволяет блоку управления войти в первое состояние, относящееся к выполнению новой инструкции, которое длится до тех пор, пока сигналы синхронизации и другие входные сигналы, такие как флаги и информация о состоянии компьютера, остаются неизменными. Изменение любого из ранее упомянутых сигналов вызывает изменение состояния блока управления. Это приводит к тому, что новый соответствующий вход генерируется для матрицы генератора управляющих сигналов. Когда появляется внешний сигнал (например, прерывание), блок управления переходит в следующее состояние управления, которое представляет собой состояние, связанное с реакцией на этот внешний сигнал (например, обработка прерывания).
Значения флагов и переменных состояния компьютера используются для выбора подходящих состояний для цикла выполнения инструкции. Последними состояниями в цикле являются состояния управления, которые начинают выборку следующей инструкции программы: отправка содержимого счетчика программы в регистр адресного буфера основной памяти и затем чтение командного слова в регистр команд компьютера. Когда текущая инструкция является командой остановки, которая заканчивает выполнение программы, блок управления входит в состояние операционной системы, в котором он ожидает следующей директивы пользователя.
Однако код операции каждой инструкции не декодируется напрямую, чтобы обеспечить немедленную генерацию управляющего сигнала, а содержит начальный адрес микропрограммы, содержащейся в памяти управления.
В микроинструкциях наряду с режимом условной адресации этот адрес уточняется с помощью флагов состояния процессора, которые представляют состояние вычислений в текущей программе. Последней микроинструкцией в инструкции данной микропрограммы является микрокоманда, которая выбирает следующую инструкцию из оперативной памяти в регистр инструкций.
В этом случае слово микрокоманды может быть намного короче, чем при одноуровневом запоминающем устройстве. Это дает гораздо меньший размер в битах памяти микрокоманд и, как следствие, гораздо меньший размер всей управляющей памяти. Память микроинструкций содержит управление для выбора последовательных микроинструкций, а эти управляющие сигналы формируются на основе наноинструкций. В наноинструкциях управляющие сигналы часто кодируются с использованием метода 1 бит/1 сигнал, который исключает декодирование.Преимущества хорошо спроектированного блока управления:
Эффективное выполнение инструкций: Хорошо спроектированный блок управления может выполнять инструкции более эффективно за счет оптимизации конвейера команд и минимизации количества тактов, необходимых для выполнения каждой инструкции.
Повышение производительности: Хорошо спроектированный блок управления может повысить производительность ЦП за счет увеличения тактовой частоты, уменьшения задержки и увеличения пропускной способности.
Поддержка сложных инструкций: Хорошо спроектированный блок управления может поддерживать сложные инструкции, требующие выполнения нескольких операций, что сокращает количество инструкций, необходимых для выполнения программы.
Повышенная надежность: Хорошо спроектированный блок управления может повысить надежность ЦП за счет обнаружения и исправления ошибок, таких как ошибки памяти и остановки конвейера.
Более низкое энергопотребление: Хорошо спроектированный блок управления может снизить энергопотребление за счет оптимизации использования ресурсов, таких как регистры и память, и уменьшения количества тактов, необходимых для каждой инструкции.
Недостатки плохо спроектированного блока управления:
Снижение производительности: Плохо спроектированный блок управления может снизить производительность ЦП из-за остановок конвейера, увеличения задержки и снижения пропускной способности.
Повышенная сложность: Плохо спроектированный блок управления может увеличить сложность ЦП, затруднив его проектирование, тестирование и обслуживание.
Более высокое энергопотребление: Плохо спроектированный блок управления может увеличить энергопотребление из-за неэффективного использования ресурсов, таких как регистры и память, и требующих большего количества тактов для каждой инструкции.
Снижение надежности: Плохо спроектированный блок управления может снизить надежность ЦП из-за появления ошибок, таких как ошибки памяти и остановки конвейера.
Ограничения набора инструкций: Плохо спроектированный блок управления может ограничивать набор инструкций ЦП, затрудняя выполнение сложных инструкций и ограничивая функциональность ЦП.
Что такое блок управления?
Блок управления
Блок управления В компьютерной архитектуре
Блок управления (CU) — это внутренний компонент микропроцессорной архитектуры, который генерирует необходимые управляющие сигналы для выполнения программных инструкций и управления различными операциями, выполняемыми процессором.
Центральный процессор (процессор) содержит три функциональных блока. Этими функциональными блоками являются блок управления (БУ), арифметико-логический блок (АЛУ) и блок памяти (БЗ).
Блок управления контролирует и направляет различные операции, выполняемые центральным процессором (ЦП). Именно CU декодирует инструкции программы.
Что такое блок управления?
Блок управления и его функции являются важной темой в компьютерной организации и архитектуре. Блок управления является жизненно важным компонентом архитектуры процессора. Блок управления выполняет множество важных функций, выполняемых центральным процессором.
Процессор внутри состоит из трех функциональных блоков. К функциональным блокам ЦП относятся блок управления (БУ), арифметико-логическое устройство (АЛУ) и блок памяти (ЗУ).
В компьютерной архитектуре основной функцией центрального процессора (ЦП) является выполнение программных инструкций. Процессор (ЦП) также отвечает за управление всеми операциями, выполняемыми компьютерной системой.
Процессор ( ЦП ) контролирует все действия и операции компьютера с помощью блока управления. CU также декодирует машинные инструкции.
В этом уроке вы узнаете, что такое блок управления, как он работает, блок-схему CU и важные функции, выполняемые блоком управления (CU).
Блок управления в компьютерной архитектуре
Содержание
- Введение в блок управления.
- Что такое блок управления?
- Компоненты блока управления.
- Функции блока управления.
- Блок управления и цикл инструкций.
- COA Другие темы.
Что такое блок управления?
В компьютерной архитектуре блок управления определяется как важный компонент центрального процессора (ЦП), который контролирует и направляет все операции компьютерной системы.
Микропроцессор считается мозгом компьютерной системы. ЦП внутри состоит из трех основных функциональных блоков ( CU , ALU и MU ).
Это блок управления, который генерирует необходимые управляющие сигналы, которые направляют различные аппаратные компоненты, подключенные к системе.
Эти управляющие сигналы являются важной частью компьютерной архитектуры для синхронизации работы различных аппаратных компонентов системы и внешних периферийных устройств, подключенных к системе.
Внутри блока управления находится блок декодера. Основной функцией этого блока декодера является декодирование машинных инструкций. CU после декодирования инструкции дает указание процессору выполнить требуемую операцию.
Компоненты блока управления
Внутри блок управления (CU) состоит из четырех важных компонентов:
- 1. Логика синхронизации и управления.
- 2. Счетчик программ.
- 3. Регистр инструкций.
- 3. Декодер инструкций.
Регистр инструкций.Блок управления
Синхронизация и логика управления
Центральный процессор управляется потоком тактовых сигналов, генерируемых блоком синхронизации блока управления.
Таймер внутренне состоит из кварцевого колебательного кристалла, который генерирует аналоговые сигналы. Эти аналоговые сигналы преобразуются в сигнал цифрового знака аналого-цифровым преобразователем.
Кварцевый генератор используется для генерации импульсов аналоговых сигналов. Однако компьютер — это цифровая машина, предназначенная для интерпретации только цифровых тактовых импульсов, которые могут быть представлены в двоичной форме 0 и 1.
Таким образом, тактовая схема преобразует аналоговый импульс, генерируемый кварцевым генератором, в постоянный поток цифровых тактовых сигналов, представленных прямоугольной волной.
Для каждого тактового сигнала ЦП завершает выполнение части инструкции.
И по этой причине тактовая частота процессора управляет скоростью процессора.
Блок управления
Регистр счетчика программ (ПК)
Внутри ЦП используется высокоскоростная внутренняя память, называемая регистром ЦП. Блок памяти ЦП состоит из нескольких регистров.
ЦП инициирует выполнение программы, помещая адрес первой инструкции в регистр счетчика программ, который будет извлечен из основной памяти (ОЗУ).
Регистр счетчика программ автоматически увеличивается каждый раз при выборке текущей инструкции. И поэтому программный счетчик всегда содержит адрес следующей команды, которую нужно выбрать.
Блок управления
Регистр инструкций (IR)
В компьютерной архитектуре регистр инструкций (IR) также иногда называют регистром текущих инструкций (CIR). Регистр инструкций является частью блока управления.
Регистр инструкций фактически содержит текущую инструкцию, которая декодируется и выполняется процессором.
Во время выполнения программы регистр команд используется для хранения командного слова. IR используется для временного хранения инструкции, извлеченной из памяти.
Инструкция представляет собой двоичное слово или код, определяющий конкретную операцию, которую необходимо выполнить. Код инструкции также называется кодом операции, обозначаемым OPCODE в формате машинной инструкции.
ЦП декодирует OPCODE из формата инструкции, а затем выполняет требуемую операцию в соответствии с архитектурой набора инструкций (ISA).
Блок управления
Декодер инструкций
Блок управления внутри состоит из схемы декодера инструкций, которая декодирует формат машинных инструкций.
Основной функцией блока декодера инструкций является преобразование части кода операции машинной инструкции и управление АЛУ. ALU работает с данными в соответствии с указанным кодом операции (кодом операции) и архитектурой набора команд (ISA), поддерживаемой процессором.
Схема декодера инструкций состоит из нескольких вспомогательных декодеров, которые декодируют битовый шаблон кода операции (OPCODE).
Код операции в формате инструкции
Рассмотрим пример декодера 3 X 8, используемого в архитектуре 8085. 3 -to- 8 Декодер принимает три входа, а декодирует в восемь выходов.
Этот декодер имеет три входа A, B и C и восемь выходов от Y0 до Y7. На основе комбинаций трех входов выбирается только один из восьми выходов .
Декодер 3 X 8
Функции блока управления
Каковы функции блока управления?
В компьютерной архитектуре блок управления является важным компонентом архитектуры ЦП и выполняет следующие функции.
- Блок управления управляет перемещением данных, операциями чтения и записи памяти между процессором и основной памятью RAM.
- Блок управления формирует постоянный поток тактовых импульсов, регулирующий скорость цикла команд. Цикл инструкций выполняется ЦП для выполнения программных инструкций.
- Блок управления генерирует управляющие сигналы для всех аппаратных компонентов системы, чтобы регулировать их работу.
- Блок управления также декодирует формат машинных инструкций и дает указание АЛУ выполнить требуемую операцию. АЛУ работает с данными, загруженными в регистры ЦП.
Типы блоков управления
Какие бывают типы конструкций блоков управления?
В компьютерной архитектуре архитектура блока управления может быть двух типов. Каждый вид принципиально отличается по своей аппаратной имплантации.
Проводной блок управления.
Микропрограммируемые блоки управления
Проводной блок управления
Конструкция проводного блока управления основана на фиксированной архитектуре.
В этом типе БУ управляющие сигналы, необходимые для выполнения программных инструкций, генерируются специальным аппаратным блоком синхронизации и логическими схемами.
Так как эти CU реализуют фиксированную конструкцию, которая не позволяет вносить какие-либо изменения в механизм генерации управляющих сигналов без внесения изменений в электронную схему.
Часть кода операции формата инструкции содержит основные данные, необходимые для генерации управляющих сигналов. Схема декодера инструкций декодирует часть кода операции инструкции. Декодер инструкций внутренне состоит из набора множества декодеров, которые декодируют различные поля кода операции инструкции (код операции).
Этот тип архитектуры CU предпочтителен в случае архитектуры вычислений с сокращенным набором команд (RISC), которая имеет ограниченное количество инструкций.
Микропрограммный блок управления
Микропрограммный блок управления принципиально отличается аппаратной реализацией.
Этот тип архитектуры CU основан на специальной управляющей памяти, которая используется для хранения слов, содержащих закодированные управляющие сигналы, необходимые для выполнения инструкции.
В микропрограммируемых блоках управления слова команд выбираются в регистр команд аналогично обычной последовательности выполнения. Однако часть кода операции команды не декодируется непосредственно декодером для генерирования генерирования управляющего сигнала.
Часть кода операции инструкции содержит начальный адрес микропрограммы, содержащейся в управляющей памяти, которая отвечает за выполнение инструкции.
Часто задаваемые вопросы по блоку управления
Что такое блок управления?
Блок управления, сокращенно CU, является внутренним компонентом микропроцессорной архитектуры.
Блок управления генерирует необходимые управляющие сигналы для выполнения программных инструкций и управления различными операциями, выполняемыми процессором.
Блок управления выполняет две важные функции.
Сначала он декодирует инструкции программы, чтобы процессор мог работать с данными.
Во-вторых, блок управления также контролирует скорость обработки процессора и различные операции, выполняемые процессором.
Однако, чтобы понять, что такое блок управления и его функции в архитектуре компьютера, нам нужно сначала изучить, как работает микропроцессор.
Микропроцессор считается мозгом компьютерной системы.
Процессор обеспечивает вычислительную мощность компьютера.
Какие компоненты блока управления?
Давайте изучим четыре важных внутренних компонента блока управления.
Блок управления состоит из четырех важных компонентов.
- Блок синхронизации.
- Счетчик программ.
- Регистр инструкций.
- Декодер инструкций.
Что такое процессор?
Процессор (ЦП) представляет собой интегральную схему (ИС).
Процессор состоит из миллионов интегральных схем, а каждая микросхема состоит из миллионов крошечных компонентов, называемых транзисторами. Транзистор изготовлен из кремния, полупроводникового материала.
Процессор ( ЦП ) контролирует всю деятельность компьютерной системы. И поэтому его называют мозгом компьютерной системы. Существует два основных производителя компьютерных процессоров: Intel и Advanced Micro Devices (AMD). Эти две компании производят большую часть процессоров, используемых в настольных компьютерах, ноутбуках и ноутбуках.
Центральный процессор (ЦП) выполняет миллионы задач в секунду для выполнения компьютерной программы, выполняя основные арифметические, логические, управляющие и операции ввода/вывода (В/В), как указано в инструкциях программы.
ЦП размещается на материнской плате в разъеме для процессора с механизмом блокировки печени, чтобы правильно зафиксировать микросхему процессора в разъеме для процессора. Гнездо процессора содержит гнездо IC, в котором прочно закреплена микросхема процессора.
