Содержание

Обозначение предохранителей и реле на схемах

ДругиеКомментарии: 1

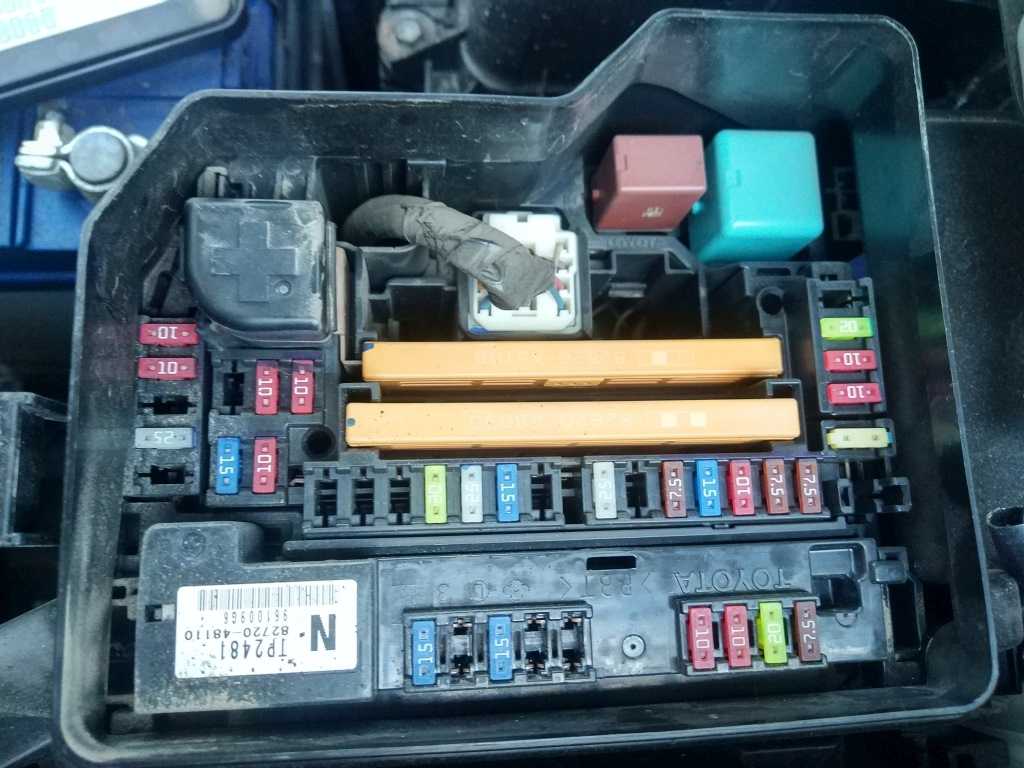

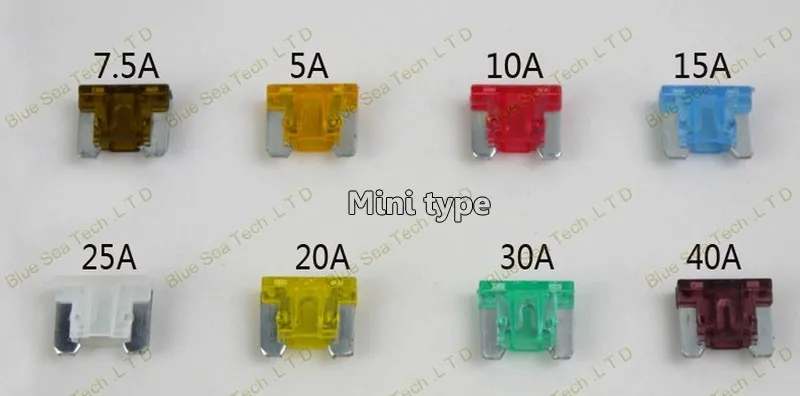

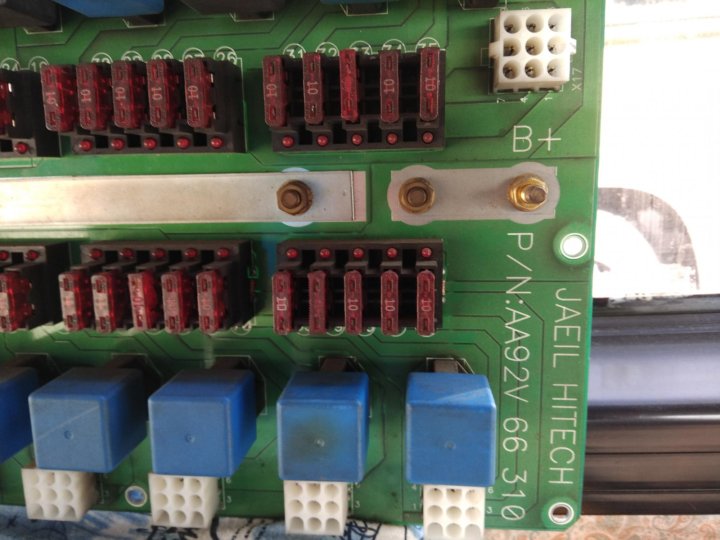

Во многих автомобилях на крышках блоков предохранителей и реле представлено их описание и зачастую на английском языке. Для тех у кого это вызывает трудности, мы подготовили подробную расшифровку обозначений (перевод на русский язык). В первой таблице наиболее часто встречающиеся, а далее более подробный список.

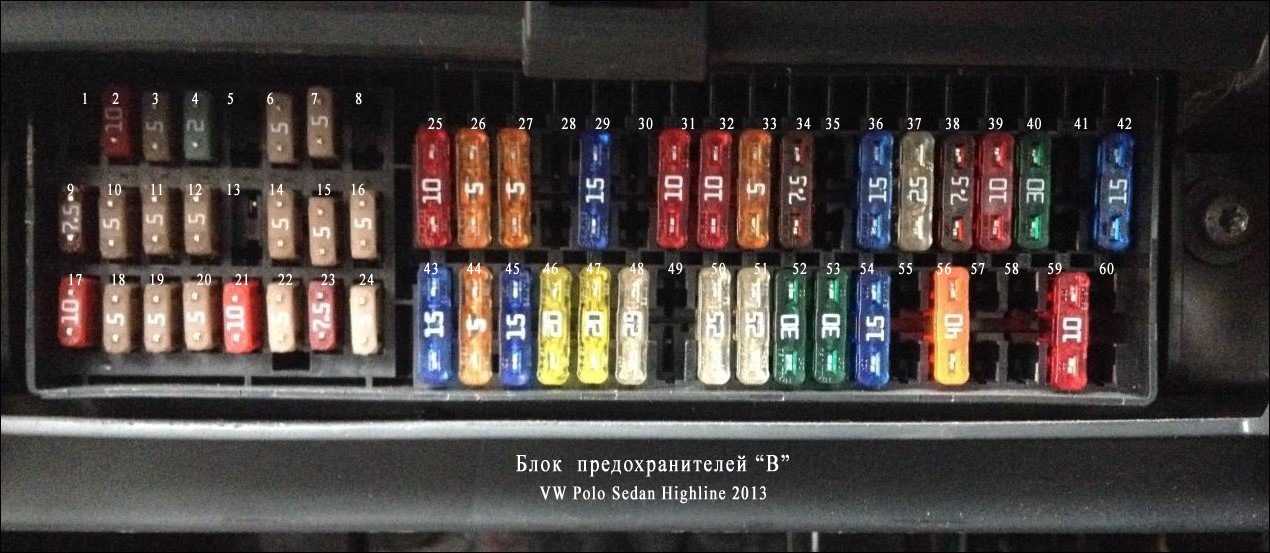

Пример схемы

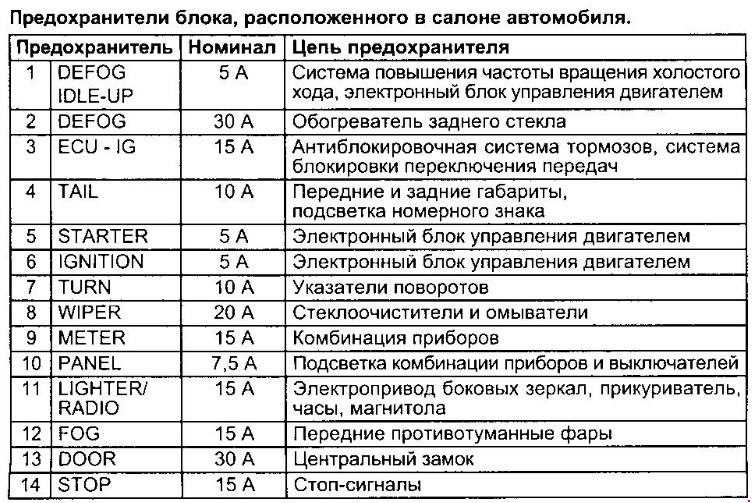

Таблица с обозначением

A/CКондиционер
ABSABS
FLTГенератор
ALT-SГенератор
FVПереключатель двигателя
DEFОбогрев окон
DOMEОсвещение салона
DOOR, ROOMДверь
ECUКонтрольный (управляющий) модуль двигателя
EDUКонтроль впрыска
EFIСистема электронного контроля впрыска в а/м TOYOTA
ENG MAINГлавный двигатель
FANВентилятор
FOGПротивотуманка
FrПередний
R-TAILЗадние фонари
GAUGEПриборная доска, спидометр
HAZARDАварийные сигналы
HAZ-TRNАварийные — повороты.
HEADПередние фары
HEAD-LHПередние фары левые
HEAD-RHПередние фары правые
HORNЗвуковой сигнал
HTRОбогреватель
I/UPХолостой ход
IGЗажигание
IGNЗажигание
MAINГлавный
P/WРадио
POWERПитание
RADРадио
RrЗадний
SIGПрикуривать
SPAREЗапасной
STСтартер
STOPСтоп — сигнал
TAILФонари / Габариты
TURNПоворотники
WASHСтеклоомыватель
WIPСтеклоочиститель
WIPERСтеклоочиститель

Предохранитель прикуривателя обычно обозначается как C-LIGHT, CIGARE, POWER OUTLET.

полное описание

4F (4 floor manual transmission) – 4-ступенчатая МКПП
4А/Т – 4-скоростная АКПП
5F (5 floor manual transmission) – 5-ступенчатая МКПП
ABS – anti-lock braking system – антиблокировочная система тормозов
AC (A/C) – air conditioner – кондиционер
ACL (air cleaner) – воздухоочиститель
ANT (antenna) – антенна
AR (air bag) – воздушная подушка безопасности
AT – automatic transmission – АКПП
AW (A/W) – alloy wheels – литые диски
CD – compact disk player – проигрыватель компакт-дисков
CL (C/L) – central locking – центральный замок
CS – cassette stereo – магнитола
D – diesel – дизель
DM (door mirror) – зеркало на двери
DR – door – дверь (например, 5DR – пятидверный автомобиль, 3DR – трехдверный автомобиль)
EW (E/W) – electric windows – электрические стеклоподъемники
F5 (floor manual 5 speed) – 5-ступенчатая МКПП
FL – fuel – топливо
FL (F/L) – fog lamps – противотуманные фары
FS (F/S) – front spoiler – передний спойлер
G – gasoline – бензин
GG (G/G) – grille guard – дуга
H/B – hatch back – хэтчбэк
KE (K/E) – keyless entry – открытие дверей без ключей
LB – log book – технический паспорт (сервисная книжка)
MT – manual transmission – МКПП
P/U – pick up – пикап
PM (P/M) – power mirror – электрорегулировка зеркал
PPS (progressive power steering) – система управления усилия на руле
PS (P/S) – power steering – гидроусилитель руля
PW (P/W) – power window – электрические стеклоподъемники
RC (R/C) – radio/cassette – магнитола
RS (R/S) – rear spoiler – задний спойлер
RW (R/W) – rear wiper – задний стеклоочиститель, “метла”
S/D – sedan – седан
S/H – seat heater – подогрев сидений
S/P – sports – спортивный автомобиль
SKR – skylite roof – “стеклянная” крыша (много люков, “аквариум”)
SR (S/R) – sun roof – люк
SS (S/S) – side spoiler – боковой спойлер
ST – stereo – стерео
STR – stereo cassette player & radio – магнитола
T/R = truck – грузовик
TM (T/M) – transmission – трансмиссия
TR – transmission – трансмиссия
W/G = wagon – универсал
WS (wheel steer) – управляемые колеса
YR – year – год

А – ampere(s) – ампер
ABS – антиблокировочная система тормозов
А/С (air conditioner) – воздушный кондиционер
АСС – положение замка зажигания (включен стеклоочиститель, радио, прикуриватель)
АСС (accessary) – добавочное питание
ACCEL (accelerator) – педаль газа
ACL (air cleaner) – воздухоочиститель
ADJ –ADJUST – регулировка
A/F (air fuel ratio) – состав топливно-воздушной смеси
AIR FLOW METER – датчик расхода воздуха
ALB – антиблокировочная система
ALT (alternator) – генератор
ALT (altitude) – высота
AM 1 – питание первой группы контактов замка зажигания
AM 2 – питание второй группы контактов замка зажигания
АМР – см. А
ANT (antenna) – антенна
APS – режим перемотки “автопоиск паузы” в магнитофоне
ASM (assembly) – сборка
А/Т – автоматическая трансмиссия
ATDC – после верхней мертвой точки
ATF (automatic transmission fluid) – жидкость для автоматической трансмиссии
ALTO (automatic) – автоматический
В (battery)- батарея
BACK UP – задний ход
BAND – диапазон (у радиоприемника)
BARO (barometric pressure) – атмосферное давление
ВАТ – см. В
BEAM – дальний свет
BELT – ремень
BLOWER MOTOR – мотор отопителя салона (он же -кондиционера)
BOOST – величина вакуума во впускном коллекторе
BRAKE – тормоз
BREAKER – тепловой размыкатель (предохранитель многократного действия)
BTDS – до верхней мертвой точки
С – см. CONTROL
САС (charge air coder) – охладитель всасываемого воздуха
CAM-CAMSHAFT – распределительный вал
СС – кубический сантиметр
CDS FAN (condenser fan motor) – мотор вентилятора, охлаждение конденсора (радиатора кондиционера)
CHECK – проверка
CHECK CONNECTOR – проверочный разъем
CHG – CHARGE – зарядка
CHOKE – воздушная заслонка
CI – центральный впрыск
CIG FUSE – предохранитель прикуривателя
СКР (crankshaft position) – положение коленчатого вала
СМН (cold mixture heater) – нагреватель топливной смеси
СМР (camshaft position) – положение распредвала
СО (carbon monoxide) – окись углерода
COLD – холод
CONTROL – управление
CRANK (crankshaft) – коленчатый вал
D – DRIVE – движение
DEF (defogger) – размораживатель , подогрев заднего (переднего) стекла
DI (distributor ignition) – распределить зажигания
DITRIBUTOR – трамблер
DOHC (double overhead camshaft) – двойной распредвал в головке блока
DOME – панель приборов, салон
DOOR CONTROL – управление дверью
DOWN – вниз
DTS (diagnostic trouble code) – коды самодиагностики
DTM (diagnostic tast mode) – режим диагностики
E – END – конец (топлива)
Е – EARTH – “земля” (корпус)
EAI – подача воздуха в выпускную систему
ЕВСМ (electronic brake control module) – электронный блок управления тормозами
ЕСС ( emission control computer) – блок управления выбросами (испарениями) двигателя
ECI – электронный центральный впрыск (тоже CI)
ЕСМ (engine control module) – см. circulation) – возврат выхлопных газов
ENG – ENGINE – двигатель
EPS – электронное управление амортизаторами
EST-S – см. ЕСТ
EVAP (evaporative) – система отсоса паров (из бензобака)
F (front)- перед
F (full) – полный (уровень топлива)
F (или FF). FORWARD – вперед
FAST – быстро
FAN MOTOR – мотор вентилятора
FAN I/UP RELAY – реле повышения оборотов холостого хода при включении вентилятора
FC (FCUT) – FUEL CUT – отсечка топлива

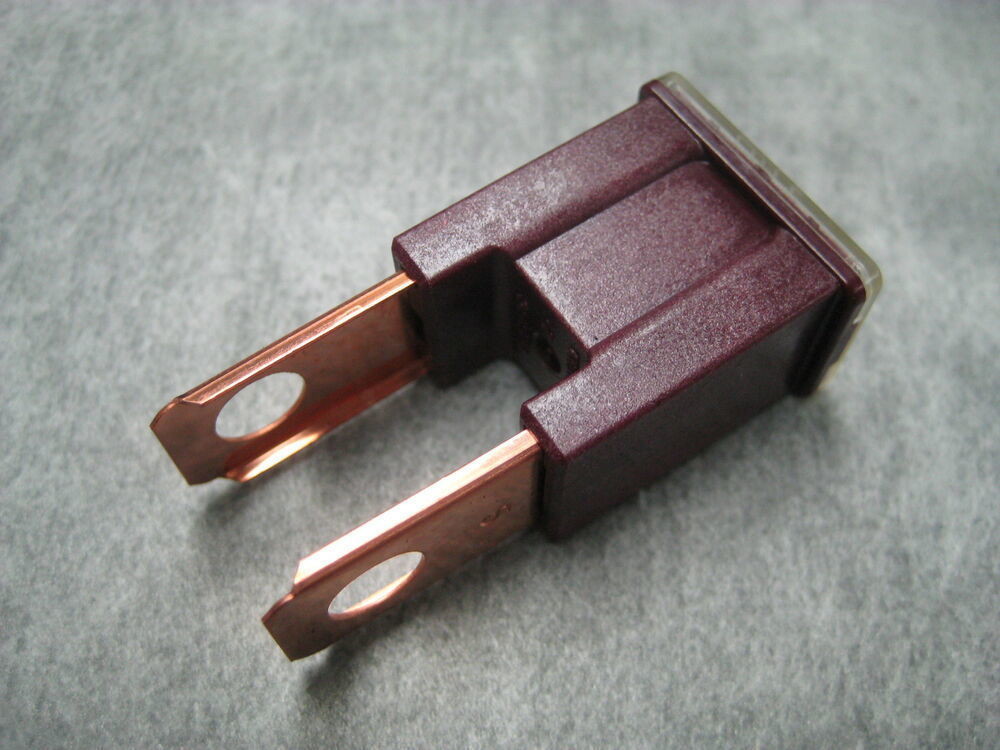

FL (fusible link) – предохранительная вставка
FLUID – жидкость
FOG LIGHTS – противотуманные фары
FP – см. FUEL PAMP
FREE – свободно
FUEL – топливо
FUEL PAMP – топливный насос
FUSE – предохранитель

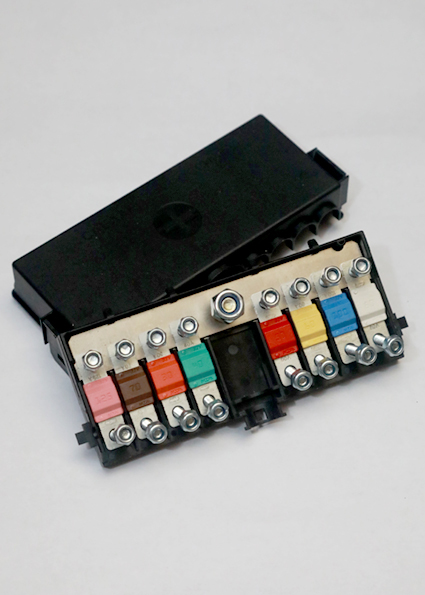

FUSIBLE LINK – предохранительная линия
FWD (front wheel drive) – передний привод
GAUGE – датчик
GLOG PLUG – свеча накаливания
Н (hard) – жестко (режим подвески)
Н (hocr) – час
Н или Hi (high) – высокие (обороты), высокая (передача, температура)
НАС (high altitude compensation) – система компенсации атмосферного давления
HAI (hot air system) – система подачи горячего воздуха во впускной коллектор (при работе двигателя на сильном морозе)
HAZ (hazard) – аварийная сигнализация
HEAD LN – левая фара
HEAD RH – правая фара
HEAD RH LWR – правая фара ближнего света
HEAD RH UPR – правая фара дальнего света
HORN – сигнал
НОТ – горячий
HTR (heater) – нагреватель
IAC (idle air control) – управление воздухом в режиме холостого хода
IDL (idle) – холостой ход
IDL/UP – см. I/UP
IG (IGN) – igniter – коммутатор
IG (IGN) – ignition – зажигание
IGNITION COIL – катушка зажигания
НА – ignition integral assemble – интегральная сборка зажигания
INJECTOR – инжектор
INT – interval – интервал
I/UP – idle up – увеличение оборотов холостого хода
L (low) – низкие (обороты), низкая (передача, температура)
L (left) – левое (зеркало, положение)
LEVEL – уровень
LF (left front) – левый передний
LH (left hand) – левая рука
LO – см. L
LOCK – блокировка
LR (left rear) – левый задний
LS (left side) – левый боковой
М (medium) – середина
М (memory) – память
М (minute) – минута
М см. MANU
MAP (mass air flow) – измеритель объема воздуха
MAIN RELAY – главное реле
MAN – см. MANU
MANU – ручное (управление, регулировка)
МС (mixture control) – управление составом смеси
MIL (malfunction indicator lamp) – лампа неисправности (“check”)
MIRROR – зеркало заднего вида
MODE – выбор режима
MPI – многоточечный впрыск
М/Т – механическая трансмиссия
N – neutral – нейтральное (положение)
N – normal – нормальное (состояние)
O/D – over drive – повышенная передача
2 WAY 0/D – автоматическое отключение повышенной передачи
ОНС – (overhead camshaft) – распредвал в головке блока цилиндров
OFF – выключено
OIL – масло
ON – включено
OX SENSOR – датчик кислорода
Р – PARKING – стоянка
РСВ (POWER CB) – power control block – силовой блок управления (обычно блок управления дверьми, стеклами)
PCV (positive crancase ventilation) – система вентиляции картера
PPS (progressive power steering) – система управления усилия на руле
PRE HEATING TIMER – реле времени предварительного нагрева (обычно свечей накаливания)
PUMP – насос
PULL – потянуть
PUSH – нажать
PWR (power) – мощностной режим
QUICK – быстро
R (return) – возвращение, назад
R (right) – правое (зеркало, положение)
RDI FAN (radiator fan motor) – мотор вентилятора радиатора охлаждения двигателя
REAR DOOR – задняя дверь
REAR WASHER MOTOR – мотор заднего отмывателя стекла
REAR WINDOW DEFOGGER – обогреватель заднего стекла
RELAY – реле
RESET – установка
REV (reversal) – изменение направления
RICH – богатая (смесь)
R. P.M. – обороты в минуту
RR – REAR – задний (например, RRDEF – задний размораживатель)
RTR MOTOR – retract motor – мотор открытия-закрытия фар S (soft) – мягкий
SAE (Society of Automotive Engineers) – общество автомобильных инженеров
SEAT HTR – seat heater – подогрев сидений
SEEK – поиск
SELECT – выбор (режима)
SENSOR – датчик
SET – установка
SLOW – медленно
SOHC (single overhead camshaft) – один распредвал в головке блока
SPD – SPEED – скорость
SPORT (S) – спортивный (режим)
ST – STARTER – стартер
SUN ROOF – люк в крыше автомобиля
S/W (switch) – выключатель
TAIL – габаритные (огни)
ТВ (throttle body) – блок дроссельной заслонки
TEMS (Toyota electronic modolated suspension) – см. EPS
TDS (top dead center) – верхняя мертвая точка
TEMP (temperature) – температура
THROTTLE POSITION SENSOR – датчик положения дроссельной заслонки
THA – temperature heat air – температура воздуха
TGH – температура выхлопных газов
THW – temperature heat water – температура воды (“Тосола”)
TRN – TURN – поворот
TURN RELAY – реле поворотов
UP – вверх
VACUUM SENSOR – датчик вакуума
VALVE – клапан
VSV (vacum solenoid valve)- электромагнитный клапан на вакуумной магистрали
WARMER – нагреватель
W (warning) – предупреждение
WASHER – омыватель
WATER – вода
WD (wheel drive) – ведущие колеса
WIPER – стеклоочиститель
WINDOW стекло
WS (wheel steer) – управляемые колеса
4WD (four wheel drive) – полный привод
4А/Т – четырехскоростная автоматическая коробка передач

Не наши что что искали? Пишите в комментарии.

ᐅ Предохранители Lexus LS 430 (2000-2006)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Лексус.

Салон

   LHD

   RHD

  1. Блок предохранителей №1

  2. 2000-2003: Блок управления системой курсовой устойчивости (ABS)

    2003-2006: Блок управления пневмоподвеской
  3. Блок сетевого шлюза (Gateway ECU)
  4. Блок управления рулевой колонкой
  5. Блок управления блокировкой руля
  6. Транспондер ключа
  7. Блок управления противоугонной системой
  8. Блок управления кондиционером
  9. 2003-2006: PPS
  10. 2004-2006: Блок управления системой контроля дистанции
  11. 2003-2006: Блок управления системой интеллектуального управления фарами головного света (AFS)
  12. 2000-2003: Блок управления корректором света фар
  13. 2000-2003: Блок управления пневмоподвеской
  14. Блок предохранителей №2
  15. Блок управления блокировкой селектора коробки передач
  16. Блок управления подушками безопасности
  17. Усилитель транспондера ключа

Блок предохранителей в салоне №1 (водительская сторона)

   LHD

   RHD

№
Имя
A
Назначение
1
TEL
7. 5
RHD: Аудио система. навигация
2
TI&TE
20
Система регулировки наклона и высоты рулевой колонки
3
AMP
30
RHD: Аудио система
4
PANEL
7.5
Подсветка панели приборов, освещение в подлокотнике, подсветка задних зеркал, освещение перчаточного ящика, пневмоподвеска, указатели поворота, часы, блокировка селектора коробки передач, задняя шторка, система помощи при парковке, подогрев и вентиляция задних сидений, дисплей, аудио система, система курсовой устойчивости, прикуриватель, электропривод зеркал, лючок бензобака, система интеллектуального управления фарами головного света (AFS)
5
—
—
 —
6
D P/SEAT
30
Электропривод водительского сиденья
7
—
—
 —
8
GAUGE
7.
5
Комбинация приборов, блокировка селектора коробки передач, система помощи при парковке
9
MPX-IG
7.5
Система регулировки наклона и высоты рулевой колонки, центральный замок, электропривод сидений, иммобилайзер
10
D S/HTR
15
Подогрев и вентиляция водительского сиденья
11
AIRSUS
20
Пневмоподвеска
12
D-ACC
7.5
Блокировка селектора коробки передач, противоугонная система
13
PWR OUTLET
15
Розетка
14
D-CIG
15
Задний прикуриватель
15
OBD
7. 5
Диагностический разъем
16
AM1
7.5
Система запуска
17
ABS-IG
7.5
ABS, система курсовой устойчивости
18
D B/ANC
5
Ремни безопасности
19
SECURITY
7.5
Противоугонная система
20
A/C
7.5
Кондиционер
21
STOP
5
Лампы стоп-сигнала
22
D RR-IG
10
Вентиляция сиденья
Реле
R1
Вспомогательное реле (D-ACC)
R2
Зажигание (D-IG1)

Блок предохранителей в салоне №2 (пассажирская сторона)

   LHD

   RHD

№
Имя
A
Назначение
1
IG2
7. 5
2000-2003: Подушки безопасности, иммобилайзер, блокировка руля


 30
2003-2006: Подушки безопасности, иммобилайзер, блокировка руля
2
HAZ
15
Аварийная сигнализация
3
STR LOCK
7.5
Блокировка руля
4
CRT
7.5
2000-2003: Дисплей
IG2
7.5
2003-2006: Подушки безопасности, иммобилайзер, блокировка руля
AM2
7.5
2003-2006: Система запуска, предохранители: «STA», «IG2»
5
MPX-B1
7.5
Центральный замок, иммоблайзер, блокировка руля, электропривод сидений
6
MPX-B3
7. 5
Система регулировки наклона и высоты рулевой колонки, переключатель освещения, стеклоочиститель и омыватель, указатели поворота
7
DOME
10
Освещение салона, подсветка замка зажигания, часы, комбинация приборов, подсветка зеркал в солнцезащитных козырьках, подсветка в дверях
8
MPX-B2
7.5
Комбинация приборов, система курсовой устойчивости, освещение салона, предохранитель: «TEL»
9
P RR-IG
10
Вентиляция сиденья
10
H-LP LVL
5
2000-2003: Корректор света фар
7.5
2003-2006: Корректор света фар, система интеллектуального управления фарами головного света (AFS)
11
P-IG
7. 5
Датчик дождя, кондиционер, люк, дисплей, часы
12
P S/HTR
15
Подогрев и вентиляция пассажирского сиденья
13
P-ACC
7.5
Кондиционер, аудио система, часы, дисплей, освещение салона
14
P-CIG
15
Передний прикуриватель
15
—
—
 —
16
RADIO NO.1
7.5
Аудио система
17
S/ROOF
25
2000-2003: Люк
RR DOOR LH
20
2003-2006:
   LHD: Задняя левая дверь (блокировка замка, стеклоподъемник, подсветка, доводчик)
RR DOOR RH
20
2003-2006:
   RHD: Задняя правая дверь (блокировка замка, стеклоподъемник, подсветка, доводчик)
18
P DOOR
25
Передняя пассажирская дверь (блокировка замка, электропривод зеркала, обогрев зеркала, доводчик, подсветка, стеклоподъемник)
19
TEL
 7. 5
LHD: Аудио система, навигация
20
P B/ANC
5
Ремни безопасности
21
AMP
30
2000-2003:
   LHD: Аудио система
P P/SEAT
30
2000-2003:
   RHD: Электропривод пассажирского сиденья
RR DOOR RH
20
2003-2006:
   LHD: Задняя правая дверь (блокировка замка, стеклоподъемник, подсветка, доводчик)
RR DOOR LH
20
2003-2006:
   RHD: Задняя левая дверь (блокировка замка, стеклоподъемник, подсветка, доводчик)
22
D DOOR
25
Передняя водительская дверь (блокировка замка, электропривод зеркала, обогрев зеркала, доводчик, подсветка, стеклоподъемник)
Реле
R1
Вспомогательное реле (P-ACC)
R2
Зажигание (P-IG1)
  1. Блок управления люком

  2. LHD: Блок управления дверью пассажира

    RHD: Блок управления дверью водителя
  3. Блок управления задней правой дверью
  4. Аудио усилитель
  5. 2003-2006: Блок управления камерой
  6. 2003-2006: Усилитель кондиционера
  7. Stereo Component Tuner
  8. Блок управления навигацией
  9. Реле задней шторки

  10. 2000-2004: Блок управления телефоном

    2004-2006: Блок управления ремнями безопасности
  11. Блок предохранителей
  12. Блок управления парктроником
  13. Блок управления задней левой дверью

  14. LHD: Блок управления дверью водителя

    RHD: Блок управления дверью пассажира
  15. Распределительный блок

Блок предохранителей в багажном отсеке


№
Имя
A
Назначение
1
RR IG
7. 5
Система помощи при парковке, пневмоподвеска, противоугонная система, телефон
2
RR ACC
7.5
Аудио система, телефон
3
RR ECU-B
7.5
Блок управления задним кондиционером, противоугонная система, освещение багажного отсека, вентиляция заднего сиденья
4
—
—
 —
5
RR A/C
7.5
Блок управления задним кондиционером, очиститель воздуха
6
RR S/HTR
20
2000-2003: Подогрев заднего сиденья
30
2003-2006: Подогрев и вентиляция заднего сиденья
7
RR S/SHADE
15
Задняя шторка
8
LCE LP
7. 5
Освещение номерного знака
9
RR DOOR RH
20
2000-2003: Задняя правая дверь (блокировка замка, стеклоподъемник, подсветка, доводчик)
S/ROOF
30
2003-2006: Люк
10
FUEL OPN
10
Лючок бензобака, доводчик двери багажника
11
RR DOOR LH
20
2000-2003: Задняя левая дверь (блокировка замка, стеклоподъемник, подсветка, доводчик)
AMP
30
2003-2006:
   LHD: Аудио усилитель
P P/SEAT
30
2003-2006:
   RHD: Электропривод пассажирского сиденья
12
P P/SEAT
30
LHD: Электропривод пассажирского сиденья
13
RR SEAT LH
30
Электроника заднего сиденья
14
RR SEAT RH
30
Электроника заднего сиденья
Реле
R1
Вспомогательное реле (L-ACC)
R2
Зажигание (L-IG1)
R2
Задняя шторка (RR S/SHADE)

Моторный отсек


   LHD

   RHD

  1. Блок предохранителей №1
  2. Блок реле №1
  3. Блок управления двигателем и коробкой передач
  4. Блок управления левой фарой
  5. Реле омывателей фар
  6. Блок управления вентилятором системы охлаждения
  7. Блок управления правой фарой
  8. Блок предохранителей №2
  9. 2003-2006: Блок управления системой курсовой устойчивости (ABS)
  10. Блок реле №2

Блок предохранителей в моторном отсеке №1


№
Имя
A
Назначение
1
H-LP R LWR
15
Ближний правый свет
2
H-LP L LWR
15
Ближний левый свет
3
EFI NO. 2
7.5
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4
STA
7.5
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
5
INJ
10
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
6
IGN
7.5
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7
FR IG
7.5
Вентилятор системы охлаждения, омыватели фар, система зарядки, система запуска, обогрев заднего стекла
8
A/C IG
7. 5
Кондиционер
9
WIP
30
Стеклоочиститель
10
FR FOG
15
Противотуманный свет
11
WASHER
20
Омыватель лобового стекла
12
TAIL
7.5
Габаритный свет
13
H-LP. CLN
30
Омыватели фар
14
EFI NO.1
30
2000-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25
2003-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
20
2004-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15
HORN
10
Звуковой сигнал
16
ETCS
10
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17
H-LP HI
20
Дальний свет
Реле
R1
Зажигание (IG1)
R2
Топливный насос (C/OPN)
R3
Топливный насос (F/PMP)
R4
Зажигание (IG2)
R5
Муфта компрессора кондиционера (A/C COMP)
R6
Блок управления двигателем (EFI MAIN)
R7
Фары (HEAD LP)

Блок предохранителей в моторном отсеке №2


№
Имя
A
Назначение
1
LUG J/B
50
2000-2003: Предохранители: «RR SEAT RH», «RR SEAT LH», «S/ROOF», «AMP», «RR IG», «RR ECU-B», «P P/SEAT», «RR S/HTR», «RR S/SHADE», «RR A/C», «RR ACC», «FUEL OPN», «LCE LP», габаритный свет, лампы стоп-сигнала
2003-2006:
   Вентилятор 200W: Предохранители: «RR SEAT RH», «RR SEAT LH», «S/ROOF», «AMP», «RR IG», «RR ECU-B», «P P/SEAT», «RR S/HTR», «RR S/SHADE», «RR A/C», «RR ACC», «FUEL OPN», «LCE LP», габаритный свет, лампы стоп-сигнала
2
ABS 2
40
2000-2003: ABS
50
2003-2006: ABS
3
HEATER
50
Отопитель
4
ABS 1
40
2000-2003: ABS
30
2003-2006: ABS
5
DEFOG
40
Обогрев заднего стекла
6
AIR SUS
40
Пневмоподвеска
7
FAN
50
2000-2003: ABS
2003-2006:
   Вентилятор 100W: Вентилятор системы охлаждения
8
R/B
60
Предохранители: «FR FOG», «TAIL», «WASHER», «FR IG», «WIP», «H-LP CRN», «A/C IG»
9
FAN
80
Вентилятор 200W: Вентилятор системы охлаждения
LUG J/B
60
2003-2006:
   Вентилятор 100W: Предохранители: «RR SEAT RH», «RR SEAT LH», «S/ROOF», «AMP», «RR IG», «RR ECU-B», «P P/SEAT», «RR S/HTR», «RR S/SHADE», «RR A/C», «RR ACC», «FUEL OPN», «LCE LP», габаритный свет, лампы стоп-сигнала
10
D-J/B
80
Предохранители: «TI &TE», «DP/SEAT», «A/C» «OBD», «STOP», «AM1», «MPX-IG», «ABS-IG», «GAUGE», «AIRSUS», «D S/HTR», «SECURITY», «PANEL», «D B/ANC», «POWER OUTLET», «D-CIG», «D RR-IG», «D-ACC»
11
ALT
140
Генератор
12
P-J/B
80
Предохранители: «RR DOOR RH», «RR DOOR LH», «D DOOR», «H-LP LVL», «P DOOR», «P S/HTR», «P-IG», «P-ACC», «P B/ANC», «P-CIG», «TEL», «P RR-IG»
13
BATT
30
Предохранители: «RADIO NO. 1″, «AM2», «HAZ», «STR LOCK»
14
AM 2
30
2000-2003: Система запуска
ST
30
2003-2006: Система запуска
15
D/C CUT
20
Предохранители: «DOME», «MPX-B1», «MPS-B3»
16
ALT-S
5
Система зарядки
17
SPARE
—
Запасной предохранитель
18
SPARE
—
Запасной предохранитель
19
SPARE
—
Запасной предохранитель
20
SPARE
—
Запасной предохранитель
Реле
R1
Стартер
R2
Пневмоподвеска (AIR SUS)
R3
Вентилятор системы охлаждения (FAN)

Блок реле в моторном отсеке №1

№
Реле
R1
Обогрев заднего стекла (DEFOG)
R2
 —

Блок реле в моторном отсеке №2

   2000-2003:

   2003-2006:

№
Имя
A
Назначение
1
ABS 3
7. 5
2000-2003: ABS
Реле
R1
 —
R2
ABS (ABS MTR)
R3
ABS (ABS SOL)

На сайте avto-fresh.com вы сможете найти предохранители lexus ls 430 (2000-2006) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Другие схемы для Лексус:

  • Предохранители Lexus IS 250, 300, 350, 220d (2005-2013)

  • Схема предохранителей Lexus RX 350 (2010–2015)

  • Схема предохранителей и реле Lexus ES 250 (VZV21; 1989-1991)

  • Схема предохранителей и реле Lexus ES 300 / 330 (2001-2006)

  • Схема предохранителей Lexus ES 250, ES 300h, ES 350 (2012-2015)

  • Схема предохранителей Lexus RX 300 (1999–2003)

  • Схема предохранителей и реле Lexus ES 300 (1991-1996)

  • Схема предохранителей и реле Lexus ES 300 (1996-2001)

  • Схема предохранителей Lexus SC 430 (2001-2010)

  • Схема предохранителей Lexus RX 350 (2007–2009)

  • Схема предохранителей Lexus RX 330 и RX 300 (2004–2006)

  • Схема предохранителей Lexus CT 200h

  • Предохранители Lexus LS 460 (2006-2012)

  • Схема предохранителей и реле Lexus GS 300 (1991-1997)

  • Предохранители Lexus GS 300, 430, 460 (2005-2011)

Схема предохранителей и реле Toyota Celica (1999-2006) » Схемы предохранителей, электросхемы автомобилей

Салон

   LHD

   RHD

  1. Реле заднего противотуманного света
  2. Реле аварийной сигнализации и указателей поворота
  3. Реле переднего противотуманного света
  4. ’02-’05: Блок управления корректором света фар
  5. ’02-’05: Блок управления курсовой устойчивости
  6. ’99-’02 (LHD): Блок управления ABS
  7. Блок управления кондиционером
  8. Блок предохранителей
  9. Блок кузовной электроники (Body ECU)
  10. ’02-’05: Реле подогрева сидений
  11. Блок управления подушками безопасности
  12. Усилитель транспондера ключа
  13. ’02-’05 (Австралия): Блок управления корректором света фар
    ’99-’02 (RHD): Блок управления ABS
  14. ’02-’05 (RHD): Блок управления корректором света фар
  15. ’02-’05 (Австралия): Блок управления круиз-контролем
  16. ’02-’05 (Австралия): Блок управления блокировкой селектора коробки передач

Блок предохранителей в салоне


№
Имя
A
Назначение
1S/ROOF15Люк
2FL P/W20Стеклоподъемники
3STOP10Лампы стоп-сигнала, ABS, дополнительный стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, блок управления автоматической коробкой передач, круиз-контроль
4SRS-IG7. 5Подушки безопасности
5WASHER15Омыватель лобового стекла, омыватель заднего стекла
6RADIO15Аудио система
7TURN7.5Указатели поворота
8HTR10Кондиционер
9TAIL10Габаритный свет, подсветка панели приборов, освещение номерного знака
10CIG15Прикуриватель
11AM125Система запуска, предохранители: «CIG”, «ECU ACC”, «SRS−IG”, «WASHER”, «WIPER”, «BK/UP LP”, «TENS RDC”, «DEF RLY”, «BODY ECU−IG”, «TURN”, «HTR”, «WARNING”, «FAN RLY”, «ABS−IG”, «ECU−IG”
12DOOR20Центральный замок
13FR FOG15Передний противотуманный свет
14OBD7. 5Диагностический разъем
15WIPER25Передний стеклоочиститель
16MIR HTR10Обогрев зеркал
17RR WIPER15Задний стеклоочиститель
18FR P/W20Стеклоподъемники
19DEF30Обогрев заднего стекла
A
1MPX-B7.5Система дистанционного управления замками дверей
2RR FOG7.5Задний противотуманный свет
3DOME7.5Часы, освещение салона
4ECU-B7. 5Кондиционер, комбинация приборов
B
1WARNING5Система зарядки, комбинация приборов
2ECU-IG5Круиз-контроль
3ABS-IG5ABS
4FAN RLY5Вентилятор системы охлаждения двигателя
C
1PANEL 17.5Освещение перчаточного ящика, подсветка панели приборов
2PANEL 27.5Передний противотуманный свет, подсветка комбинации приборов
3ECU-ACC7.5Часы, аудио система, блок управления зеркалами, антенна
4—— —
D
1BK/UP LP5Лампы заднего хода
2DEF RLY5Обогрев заднего стекла, обогрев зеркал
3BODY ECU-IG5Блок мультиплекс
4TENS RDC5Блок управления автоматической коробкой передач, блокировка селектора коробки передач, люк, антенна
Реле
R1Зажигание (IG1)
R2Габаритный свет (TAIL)
R3Обогрев зеркал (MIR HTR) / отопитель
R4Обогрев заднего стекла (DEF)
  1. Реле люка
  2. Реле заднего стеклоочистителя
  3. Ресивер центрального замка

Моторный отсек


  1. Блок предохранителей
  2. Блок реле №1
  3. ’02-’05: Реле воздушного насоса
  4. ’02-’05: Реле омывателей фар
  5. Блок управления двигателем (M/T) или блок управления двигателем и коробкой передач (A/T)
  6. ’02-’05: ABS & TRC & VSC (с VSC)
    ’02-’05: Блок управления курсовой устойчивости (без VSC)
  7. ’02-’05: Блок реле №2

Блок предохранителей в моторном отсеке


№
Имя
A
Назначение
1 S-HTR20’02-’05: Подогрев сидений
AUTO ANTENNA15США: Антенна
2HEAD LH UPR10Дальний левый свет
3HEAD RH UPR20Дальний правый свет (HEAD RH UPR DRL NO. 2)
4HEAD LVL7.5Дневные ходовые огни, корректор света фар
DRL NO.37.5Дневные ходовые огни
5HEAD RH LWR10’99-’02: Ближний правый свет
15’02-’05: Ближний правый свет
6HEAD LH LWR10’99-’02: Ближний левый свет
15’02-’05: Ближний левый свет
7ABS NO.225ABS
8—— —
9—— —
10HORN10Звуковой сигнал
11ALT-S7. 5Система зарядки
12—— —
13EFI NO.110Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7.5Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
14DCC25Предохранители: «RADIO”, «DOME”, «MPX−B”, «ECU−B”
15—— —
16EFI NO.27.5Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
10Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17EFI20Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «EFI NO. 1”, «EFI NO.2”
15Европа 2ZZ-GE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «EFI NO.1”, «EFI NO.2”
18ST7.5Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
19AM27.5Система запуска
20IG215Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
21HAZ15Аварийная сигнализация и указатели поворота
10Австралия, США: Аварийная сигнализация и указатели поворота
22HTR50Кондиционер/отопитель
23RDI30Вентилятор системы охлаждения двигателя
24ABS NO. 140’99-’02: ABS
50’02-’05: ABS
25CDS30Вентилятор системы охлаждения двигателя
26MAIN40Система запуска, дневные ходовые огни, предохранитель: «ST”
50Европа 2ZZ-GE: Система запуска, дневные ходовые огни, предохранитель: «ST”
27ALT120Система охлаждения, вентилятор системы охлаждения двигателя, система запуска, обогрев заднего стекла, габаритный свет, предохранители: «ABS NO.1”, «ABS NO.2”, «HTR”, «FR P/W”, «FL P/W”, «DOOR”, «OBD”, «STOP”, «S/ROOF”, «MIR HTR”, «FR FOG”, «AM1”
Реле
R1Звуковой сигнал
R2Фары (HEAD)
R3Топливный насос (C/OPN))
R4Блок управления двигателем (EFI)
R5Вентилятор системы охлаждения двигателя (FAN NO. 1)
R6Зажигание (IG2)
R7Вентилятор системы охлаждения двигателя (FAN NO.2)
R8Вентилятор системы охлаждения двигателя (FAN NO.3)
R9Air conditioner compressor clutch (MG/C)

   1999-2002

   2002-2005

№
Имя
A
Назначение
28ETCS10Дроссельная заслонка
29A-PMP50Воздушный насос
30H-LP CLNH-LP CLN30Омыватели фар
50Омыватели фар
Реле
R10Стартер (ST)
R11Отопитель (HTR)
R12ABS (ABS SOL)
R13Мотор ABS (ABS MTR)

Блок реле №1

№
Имя
A
Назначение
1HEAD LH UPR10Дальний левый свет
2HEAD RH UPR10Дальний правый свет, дневные ходовые огни
Relay
R1Дневные ходовые огни
R2Дневные ходовые огни
R3Дневные ходовые огни (DRL NO. 2 DIMMER)

Блок реле №2 (’02-05)

№
Имя
A
назначение
1VSC7.5
Relay
R1 (VSC MTR)
R2 (MTR CUT)
R3 (VSC SOL)

Блок предохранителей и реле Тойота Селика с двигателем 1.8 L — 1ZZ-FE или 2ZZ-GE (T230; 1999, 2000, 2001, 2002, 2004, 2005, 2006)

Блок предохранителей P11 — 25 — Электрооборудование

  • Главная
  • Форум
  • Отчеты
  • Что нового?

  1. 30. 08.2011, 12:27 #241

    ребят, помогите, кто-нить знает как переводятся такие предохранители, как REFER, HAZARD LAMP, CIG LIGHTER??? не получается с переводом…

  3. 30.08.2011, 13:11 #242

    CIG LIGHTER — ну это прикуриватель
    REFER — не знаю, сейчас гляну…

    ———- Сообщение добавлено в 12:11 ———- Предыдущее сообщение добавлено в 11:30 ———-

    похоже REFER идет на иммо, но не точно…
    Последний раз редактировалось Moroz; 30.08.2011 в 14:12.

  4. 30. 08.2011, 13:26 #243

    HAZARD LAMP — это аварийка

  5. 24.10.2011, 17:08 #244

    Народ помогите! вчера слил обычную воду из бачка омывателя, то есть включал поочередно: на переднее стекло, затем на заднее, в конце концов водичка закончилась. А сегодня залил новую на зиму и обнаружил то, что задний дворник не работает и не поливает ни на переднее, ни на заднее стекло. Температура +7, примерзнуть вроде ничего не могло. Что случилось? похоже это на то, что нужно лезть в предохранители?

  6. 24.10.2011, 17:19 #245

    Сообщение от sigmawm

    Что случилось? похоже это на то, что нужно лезть в предохранители?

    Сам спрашиваешь, сам же и отвечаешь. При чём отвечаешь правильно. Что мешает заменить сгоревший предохранитель?

  7. 24.10.2011, 18:18 #246

    Сообщение от Тoлян

    предохранители

    да я как бы не спец в этом, но раз меня поддержали в моих умозаключениях, попробую заменить предохранитель. О результатах отпишусь.
    СПАСИБО!

  8. 24.10.2011, 18:57 #247

    sigmawm, если возникнет сложность с поиском этого предохранителя, дам подсказку. Он под капотом, самый нижний (только никому не говори)))

  9. 24. 10.2011, 21:34 #248

    Тoлян,
    как под капотом? я собирался искать в салоне под приборной панелью, второй сверху и второй справа.
    Так если под капотом, то где искать этот блок предохранителей? в каком месте он расположен? поподробнее пожалуйста.

  10. 25.10.2011, 10:32 #249

    Сообщение от sigmawm

    Так если под капотом, то где искать этот блок предохранителей? в каком месте он расположен?

    прям возле аккума чёрная коробка

  11. 25.10.2011, 17:07 #250

    Ура! заменил предохранитель и заработал задний дворник, а также поливалка на переднее и заднее стекло.
    Все-таки предохранитель был в салоне под названием «WASH».
    А где бы схему найти предохранителей, у меня расположены в два ряда по горизонтали.
    Дайте плиз ссылочку на мой вариант.
    Последний раз редактировалось sigmawm; 25.10.2011 в 17:13.

« Ремонт дворников в Р11 — нужна помощь | Электрика? стартер? АКБ? »

Ваши права

Тойота Спринтер предохранители и реле

Опубликовано: Рубрика: Авто ТойотаАвтор: Андрей

Toyota Sprinter выпускался с различными вариантами кузова, такими как Toyota Sprinter Trueno (трехдверное купе), Toyota Sprinter Cielo пятидверный лифтбек), Toyota Sprinter Carib (универсал), Toyota Sprinter Marino (пятидверный хардтоп) и другие. Также известен как Geo Prizm или Chevrolet Prizm. В этой статье мы покажем описание предохранителей и реле для Toyota Sprinter 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 модельного года с блок-схемами и расположением. Я выделил предохранитель прикуривателя.

Расположение блока и инструкции могут отличаться в зависимости от модельного года, уровня оснащения и региона, в который поставляется автомобиль. Сверьте назначение с диаграммами на крышке блока предохранителей.

Содержание

  1. Блок в салоне
  2. Вариант 1
  3. Вариант 2
  4. Правый руль
  5. Левый руль
  6. Вариант 3
  7. Блок под капотом
  8. Вариант 1
  9. Вариант 2
  10. Вариант 3

Блок в салоне

Вариант 1

Эта опция подходит для моделей 90, 91 и 95 г. Блок расположен под панелью на стойке, за защитной крышкой.

  • ECU-IG — электронная система впрыска топлива, система охлаждения воздуха в кабине.
  • СТОП — стоп-сигнал
  • RADIO — радио, электрическое зеркало заднего вида
  • ЭБУ-B — задний противотуманный фонарь
  • ENGINE, система зарядки аккумулятора, система подогрева двигателя
  • WIPER — омыватель ветрового стекла и очиститель фар
  • CIG — прикуриватель, цифровой дисплей с часами
  • IGN — система зарядки аккумулятора, контрольная лампа зарядки, рециркуляция отработавших газов, электровентилятор в моторном отсеке, отопитель двигателя
  • TAIL — маркерные огни, подсветка номерного знака, подсветка приборной панели
  • GAUGE — сигнальные лампы, индикаторные лампы, счетчик расхода топлива, фонарь заднего хода, управление кондиционером, обогреватель заднего стекла, электрические стеклоподъемники, центральный замок
  • TURN — мигающие индикаторы, сигнальные огни опасности
  • SUNROOF — раздвижная крыша с электроприводом.

Предохранитель прикуривателя имеет маркировку CIG.

Вариант 2

Такое расположение подходит для моделей в кузовах 100, 101. Блок устанавливается так же, как и предыдущий, на стойке, под местом для ног водителя.

Правый руль
115A FOG — противотуманная фара
210A IGN — зажигание
315A STOP — тормозные огни
430A DEFOG — обогрев ветрового стекла
520A CIG & RADIO — прикуриватель, радио, зеркала заднего вида
610A ECU-B — ABS, питание системы центрального замка
710A TURN — указатели поворота
810A GAUGE — инструменты
915A TAIL — фары
107.5A DEF-I/UP — увеличение оборотов холостого хода при включенном обогревателе стекол
1115A ECU-IG — электроника коробки передач, ABS, блокировка рулевого управления (автоматическая коробка передач)
1220A WIPER — стеклоочистители ветрового стекла
Левый руль
115A FOG — противотуманные фары
210A IGN — зажигание
315A STOP — тормозные огни
420A SEAT HTR — подогрев сидений
520A CIG & RADIO — прикуриватель, радио, зеркала заднего вида
610A ECU-B — ABS, питание центрального замка
710A TURN — указатели поворота
810A GAUGE — инструменты
910/15A TAIL — освещение
107. 5A DEF-I/UP — увеличение оборотов холостого хода при включенном обогревателе стекол
1115A ECU-IG — электроника коробки передач, ABS, блокировка рулевого управления (автоматическая коробка передач)
1220A WIPER — стеклоочистители ветрового стекла

Предохранитель № 5 на 20 А отвечает за прикуриватель.

  • a — ПИТАНИЕ — стеклоподъемники, люк и центральный замок
  • b — FOG — противотуманные фары
  • c — FLASHER — реле переключателя
  • A — DEFOG — обогрев ветрового стекла
  • B — хвост — огни

Вариант 3

Такое расположение подходит для моделей с кузовом 110, 111. В этом варианте блок предохранителей расположен в нижней части приборной панели.

115A FOG — противотуманная фара
215A STOP — стоп-сигналы, система впрыска топлива, антиблокировочная тормозная система, система блокировки переключения передач
310A ЭБУ -IG — антиблокировочная тормозная система
45A STARTER — двигатель стартера
515A LIGHTER — прикуриватель, часы, электрические зеркала, радио.
65A ECU -B — электронная система управления для дизельного двигателя
710A Измеритель — приборная панель
87 7.5A TURN — указатели поворота, лампы предупреждения об опасности
97.5A IGNITION — Система зарядки аккумулятора, система впрыска топлива
1015A TAIL — задние фонари, подсветка номерного знака, комбинация приборов и аудиосистема
1120A WIPER — стеклоочистители и омыватели ветрового стекла
1230A DEFOG — обогрев заднего стекла
1310A IDLE-UP — увеличение скорости холостого хода
1430A ДВЕРЬ — центральный замок

Предохранитель № 5 на 15 А отвечает за прикуриватель.

Блок под капотом

Главный блок предохранителей и реле расположен под капотом с левой стороны.

Вариант 1

  • CHARGE 7. 5A — система зарядки аккумулятора, световой индикатор тока заряда, автоматика запуска
  • FAN-I/UP 7,5A — система предпускового прогрева, автоматический стартер
  • HORN — сигнальное реле
  • HEAD — реле фар
  • DOME 10A — подсветка крыши, подсветка управления дверями, подсветка задней двери
  • EFI 15A — электронная система впрыска бензина
  • HAZ-HORN 15A — сигнальные мигалки, звуковой сигнал
  • FAN 30A — система охлаждения двигателя, вентилятор
  • FAN NO.1 — реле вентилятора охлаждения.

Вариант 2

а30A AM2 — цепь замка зажигания AM2 (контакты IG2, ST2)
b30A FAN — вентилятор радиатора
с40A AM1 — клеммная цепь выключателя зажигания AM1 (клеммы ACC, IG1, ST1),80A GLOW (дизель) — свечи зажигания
d80/100A ALT (бензин) — зарядка аккумулятора, AM1 (дизель), AM1 (2E)
е50A ABS
120A DOME — электропривод и освещение пассажирского салона
220A HA7-HORN — аварийная сигнализация, сирена
37,5A FAN-I/UP — увеличение скорости холостого хода
47,5A ALT-S — зарядка
57. 5A Запасной
615A Запасной
720A Запасной
815A HEAD (RH) — правый отражатель
915A HEAD (LH) — левый отражатель
1015A EFI F-HTR — подача топлива
AHORN — сигнальное реле
BFAN — реле вентилятора охлаждения
СE/G-MAIN — Главное реле
DHEAD — реле света фар
EEFI — реле двигателя

Вариант 3

15A ALT-S — система зарядки
210A HEAD (RH-UPR) — правый фонарь (DRL)
315A EFI — 4A-FE, 5A-FE, 7A-FE, 4E-FE: Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива
15A F-HTR — 2C-E: Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива
410A HORN — Сирена, противоугонная сигнализация
510A HORN — Сигнализация, указатели поворота
615A AM2 — Система запуска, предохранители: «ST», «IGN»
7 –
810A HEAD (LH-UPR) — левый фонарь (DRL)
915A DOME — аудиосистема, освещение салона, персональное освещение, освещение багажного отделения, часы, дневные ходовые огни, противоугонная система
10 –
11 –
12 –
13 –
1450A AM1 — Предохранители: «CIG», «TURN», «GAUGE», «ECU-IG», «WIP».
1530A FAN — вентилятор системы охлаждения
30A RDI — вентилятор системы охлаждения
1640A MAIN — система запуска, предохранители: «HEAD (LH)» или «HEAD (LH-UPR)», «HEAD (RH)» или «HEAD (RH-UPR)», «HEAD LH-Lo» и «HEAD RH-LO».
17100A ALT — предохранители: «RDI», «CDS», «AM1», «POWER», «D/L», «TAIL», OBD, «FOG», «ECU-B», «STOP», «DEF», «HTR»
1850A ABS

Определение реле

R1Блок управления двигателем (ENGINE MAIN)
R24A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI)
2C-E: Предварительный подогреватель топлива (F-HTR)
R3Фары (HEAD)
R4Стартерный двигатель (ST)
R5Зуммер
R6Вентилятор системы охлаждения (FAN NO.1)

Отдельные компоненты могут находиться за пределами показанных блоков.

Не подходят диаграммы или нужна дополнительная информация, прочитайте этот материал.

Предохранители Тойота Лэнд Крузер (80), 1989

17.11.2021

Toyota Land Cruiser серии «80» во многом считается поворотной моделью, которая в дорогих версиях по уровню комфорта не уступала самым шикарным городским авто: больше роскоши в салоне и разных удобных функций, новые системы безопасности и т.д. Дебют «восьмидесятки» состоялся в октябре 1989 года. В данном материале мы подробно разберем схемы предохранителей Тойота Лэнд Крузер 80 9-го поколения 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 года выпуска.


Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель.

В моторном отсеке


Расположение компонентов: 1 — плавкие вставки на АКБ; 2 — основной блок с реле и предохранителями; 3 — дополнительный распределительный модуль.


Для доступа к основному блоку (2) необходимо снять защитную крышку.

Схема предохранителей в основном подкапотном блоке
№ОписаниеТок, А
1Пусто—
2CHARGE — Система зарядки, сигнальная лампа разрядки7,5
315A EFI — система последовательного многоточечного впрыска топлива15
4CDS-FAN — вентилятор охлаждения20
5HEAD (RH) — Правые фары15
6HEAD (LH) — Левая фара15
7Пусто—
8Пусто—
9HAZ-HORN — Аварийная сигнализация, звуковой сигнал15
10DOME — Внутреннее освещение салона, освещение багажного отделения, лампа зажигания, сигнальная лампа открытой двери, часы, радио, кассетный магнитофон, электрическая антенна, подсветка салона10
11AM 1 — Цепи «CIG», «WIPER», «GAUGE», «TURN», «ECU-IG», «REAR-HTR», «IGN», «DIFF» и «FL POWER»50
12Анти блокировочная тормозная система ABS60
Модули реле
R1Подогрев топлива
R2Гудок
R3Пусто
R4Пусто
R5Фары
R6Пусто
Дополнительный распределительный модуль

Фото — пример.

Схема.
 — E заземление—
 АССзамок зажигания10
IG10
+ Вплавкая вставка электрической цепи20

В салоне


Главный блок размещен со стороны водителя за защитной крышкой.

Схема предохранителей в салонном блоке Land Cruiser 80
№ОписаниеТок, А
1CIG — Предохранитель прикуривателя Тойота Лэнд Крузер 80, зеркала заднего вида с электроприводом, цифровой дисплей часов, радио, кассетный магнитофон, антенна с электроприводом, система блокировки переключения передач автоматической коробки передач, система подушек безопасности SRS15
2TAIL — Задние фонари, освещение номерного знака, габаритные огни и передние боковые габаритные огни, подсветка приборной панели, часы, подсветка перчаточного ящика15
3Бортовая система диагностики OBD15
4STOP — Стоп-сигналы, система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, система блокировки переключения АКПП10
5Обогрев заднего стекла DEFOG20
6WIPER — Дворники и омыватель лобового / заднего стекла20
7GAUGE — Датчики и измерители, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп выпуска и открытых дверей), фонари заднего хода10
8TURN — Указатели поворота7,5
9 Система круиз-контроля (ECU-IG)15
10ECU-B — Система подушек безопасности SRS10
11Кондиционер (REAR-HTR)20
12IGN — система последовательного распределенного впрыска топлива, система контроля выбросов, система подушек SRS7,5
13A/C — Кондиционер10
14DIFF — Система блокировки дифференциала30
15Пусто—
16Пусто—
17Пусто—
18FL HEATER — Кондиционер40
19FL POWER — стеклоподъемники, система блокировки дверей с электроприводом, люк на крыше30
Схема салонного блока реле
№Назначение
R1Обогрев стекла
R2Нагреватель
R3Реле мощности
R4Габаритные лампы
R5Указатель поворотов и аварийная сигнализация
R6Нет
R7Вентилятор охлаждения
R8Вентилятор охлаждения (высокая скорость)
Общая схема размещения электрооборудования в салоне Ланд Крузера 80
1Салонный блок предохранителей
2Модули управления системой АБС
3Реле размыкания цепи
4Блок реле
5Реле управления блокировкой центрального дифференциала
6Реле предупреждения о не пристегнутом ремне безопасности
7Реле фиксатора света
8ЭБУ круиз-контроля
9Усилитель системы кондиционирования воздуха
10Температура охлаждающей жидкости двигателя. Cut реле
11Реле контроля скорости вентилятора
12Усилитель кондиционера
13Модуль управления двигателем
14Стерео компонентный усилитель
15ЭБУ блокировки дифференциала
16Реле света цилиндра зажигания
17Датчик подушки безопасности

Электронные компоненты кузова


Модуль: 1. Реле управления люком; 2. Реле заднего обогревателя; 3. Усилитель НЧ-динамика; 4. Реле заднего стеклоочистителя; 5. ЭБУ блокировки переключения передач; 6. Реле управления дверным замком

Материалы по теме

Какой предохранитель для прикуривателя — 1988-1998 Chevrolet Pickup

Официально называемая Chevrolet C/K, C/K представляет собой серию грузовиков, производимых General Motors и продаваемых под брендами Chevrolet и GMC. В линейку C/K входят пикапы, грузовики средней грузоподъемности и тяжелые грузовики.

272 вопроса Посмотреть все

Джон Лэдд @michmadman6969

Рем: 37

2

1

Опубликовано:

Опции

  • Постоянная ссылка
  • История
  • Подписаться

Какой предохранитель для прикуривателя

Ответьте на этот вопрос У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 3

Отмена

Самый полезный ответ

старая турция03 @oldturkey03

Респ: 707. 2k

818

821

2,2к

Опубликовано:

Опции

  • Постоянная ссылка
  • История

@michmadman6969 должен быть частью центра комфорта (внутри блока предохранителей слева на приборной панели). Согласно инструкции по подключению для вашей модели, он помечен как CTSY

. Был ли этот ответ полезен?

Да №

Оценка 5

Отменить

Дэвид Варгас

Рем: 13

1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

10-амперный предохранитель, это можно найти, если вы проверите предохранитель в кабине, а не под капотом, и проверите наверняка, и прочитаете схему, чтобы проверить, какой вытащить, и если вы не можете прочитать google, это тоже $@$*

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Ричард Лилья @rlilja

Реп: 335

5

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Привет, Джон,

Предохранитель обычно обозначается как прикуриватель. Номер предохранителя не может быть указан, поскольку вы не указали год или номер модели в своем вопросе. Однако блок предохранителей обычно находится внутри кабины со стороны водителя.

Удачи,

Богатая Лиля

Был ли этот ответ полезен?

Да №

Оценка 0

Отмена

Предохранитель прикуривателя | Клуб владельцев VW California
