Доработка головки блока цилиндров (ГБЦ)

Автолюбители, независимо от стажа владения машиной, постоянно ищут способы повышения мощности двигателя. Есть несколько вариантов усовершенствования вашего автомобиля, одним из которых является доработка головки блока цилиндров (ГБЦ).

Мы знаем, что крутящий момент, а соответственно и мощность, находятся в прямой зависимости от такого показателя, как коэффициент наполнения цилиндров рабочей смесью. Чем больше наполнение, тем больше мощность двигателя, которая растёт при смещении максимального значения крутящего момента на более высокие обороты. Для этого устанавливают распредвалы с расширенными фазами впуска/выпуска и увеличенными подъёмами клапанов, но на практике этого оказывается недостаточно. Если критически подойти к рассмотрению головки блока цилиндров, то мы увидим множество недочётов — казалось бы мелких, но именно они не дают реализовать полный потенциал мотора. Это обусловлено технологией изготовления при массовом производстве ГБЦ, и поэтому всё придётся исправлять самостоятельно или в тюнинг-ателье.

Как именно? Об этом и поговорим.

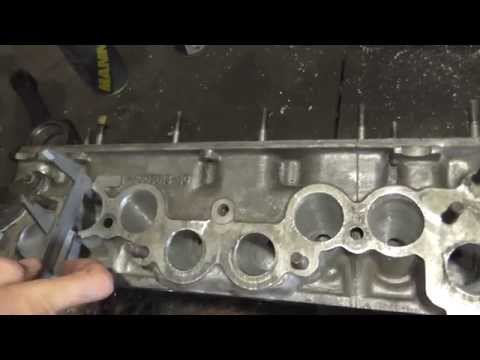

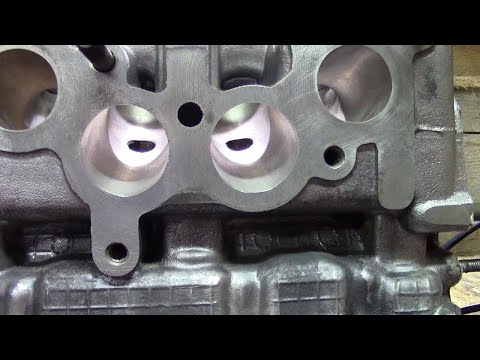

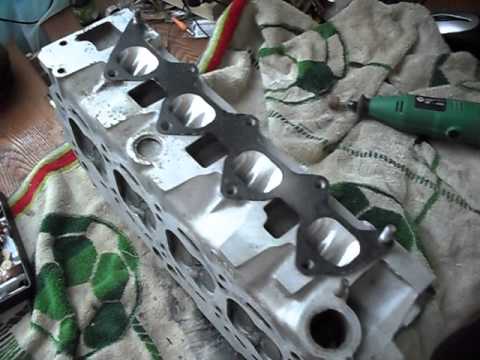

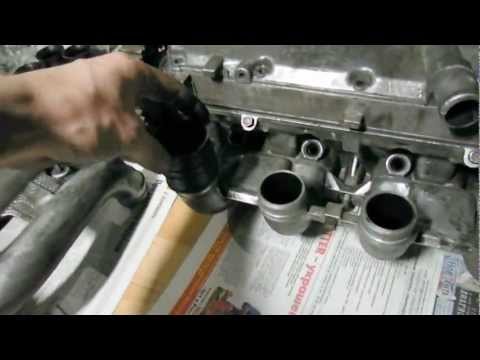

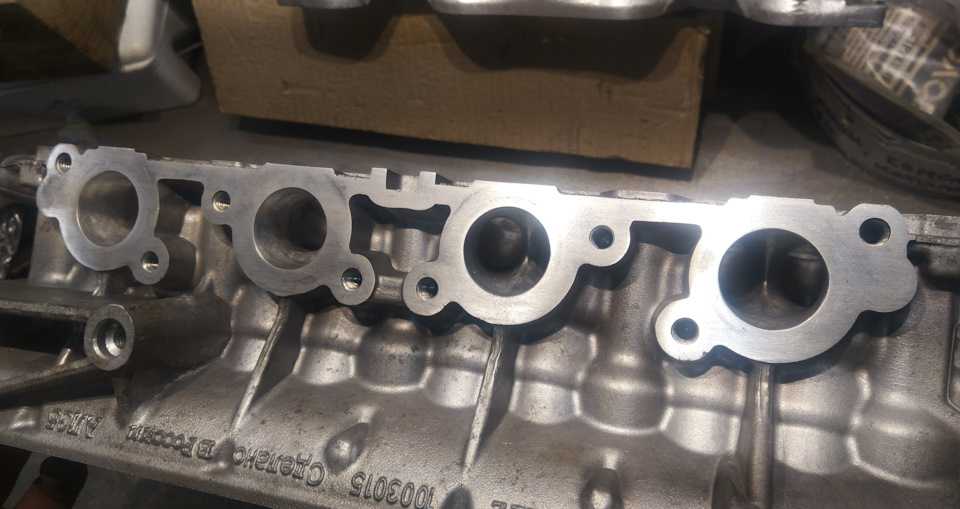

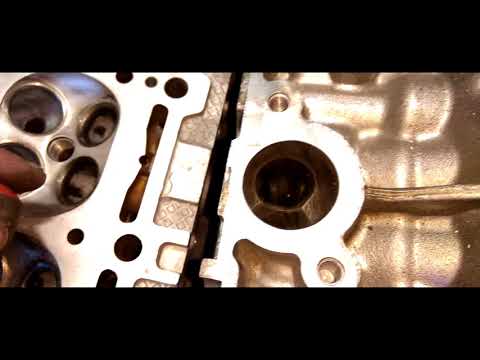

Стыковка каналов ГБЦ и коллекторов

Наиболее заметным «ляпом» наших производителей можно назвать неточную стыковку отверстий каналов ГБЦ и коллекторов. Ещё с уроков физики мы помним, что любой бугорок на пути воздушного потока вызывает возникновение завихрений, а, следовательно, снижение его скорости. Здесь же у нас целые «ступеньки», от которых необходимо обязательно избавиться. Одновременно необходимо проверить прокладки под коллекторы, чтобы они также не создавали препятствий.
Желательно перед началом работ посадить коллекторы на штифты. Это необходимо по той причине, что крепёж коллекторов на автомобилях ВАЗ допускает небольшое смещение плоскостей ГБЦ и коллекторов относительно друг друга, что может привести всю работу к нулевому результату. Находим места на ГБЦ и коллекторах (2 штифта на каждый по краям) для удобного засверливания.

В ГБЦ металлические штифты сажаем плотно, коллекторы же должны на них надеваться легко, но без люфтов. Проделайте необходимые отверстия в прокладке. Теперь точное позиционирование коллекторов и ГБЦ обеспечено.



Следует учесть то, что если диаметр канала ГБЦ немного больше (1-1,5 мм) диаметра канала впускного коллектора, но их соосность совпадает, то этим можно пренебречь, так как сколько-нибудь значимого сопротивления это не создаст. На выпуске создаётся аналогичная ситуация, только канал ГБЦ теперь может быть немного меньше канала выпускного коллектора.

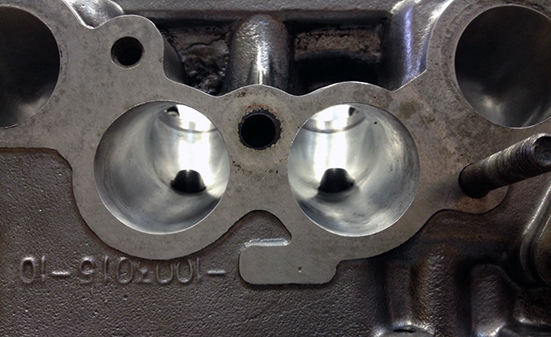

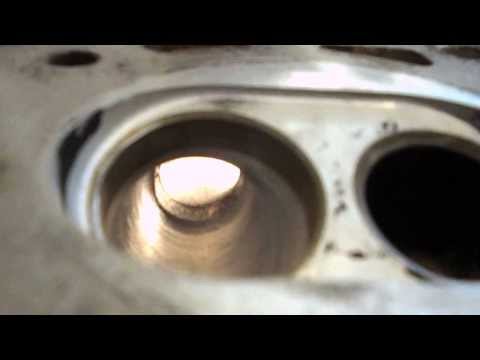

Впускные/выпускные каналы ГБЦ

Если внимательно осмотреть впускные/выпускные каналы заводской головки блока цилиндров, то сразу бросаются в глаза приливы литья в районе направляющих втулок клапанов, выступающие в канал втулки и местами ломаная форма узких каналов. Используя шаровые фрезы разных форм и размеров необходимо добиться увеличения проходного сечения каналов, удалить все неровности и выступающие части.

Форму канала надо изменить таким образом, чтобы его изгиб был наиболее плавным, но сохранил определенные радиусы кривизны. Внутренняя поверхность впускных каналов оставляется немного шероховатой для лучшей испаряемости бензина с их стенок. Выпускные каналы можно полировать, хотя заметного эффекта это не даст.
Поперечное сечение канала не должно быть правильной окружности. Впускной канал имеет форму эллипса с небольшим бочкообразным расширением перед седлом клапана. Остальная часть канала ГБЦ и впускного коллектора плавно сужается по направлению потока.



Проводя увеличение диаметра каналов надо учитывать близлежащие внутренние коммуникации. При неаккуратной работе можно повредить маслоканал или канал рубашки охлаждения. При работе с ГБЦ восьмиклапанных двигателей, которые применяются на переднеприводных ВАЗах, надо быть предельно осторожным. Хотя это не убережет вас при расточке одного впускного канала, в котором маслоканал проходит настолько близко, что его вскрытие неизбежно.

К сожалению, даже если канал останется невскрытым, он может быть просто прикрыт тонким слоем алюминия и позже прорвётся под давлением масла работающего двигателя.
Перед началом расточки желательно в маслоканал вогнать стальную втулку, но, к сожалению, это не самый удобный вариант. Лучше устанавливать стальные или алюминиевые втулки после вскрытия канала, либо заваривать канал аргоном.
Вначале определитесь: с коллектора или ГБЦ начинать расточку. Если планируется значительное увеличение диаметра каналов, то лучше начать доработку с той детали, каналы которой имеют более тонкие стенки, а по их форме и положению затем растачиваются каналы сопрягаемой детали. В классических двигателях ВАЗ принято начинать расточку с коллектора, потому что каналы ГБЦ имеют достаточный запас толщины для последующего совмещения.

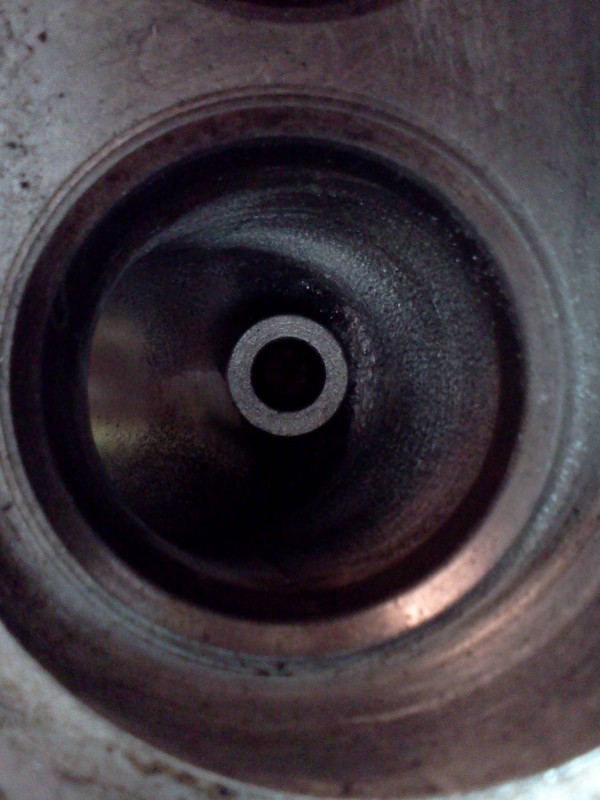

Обратите внимание на части направляющих втулок клапанов, которые выступают в каналы. Они создают заметные помехи потоку, поэтому их стараются укоротить или заострить. Иногда втулки стачивают заподлицо со стенкой канала и, хотя это в лучшей степени оптимизирует его пропускную способность, но такая доработка снижает ресурс направляющих, у которых он и так невелик на форсированных двигателях.

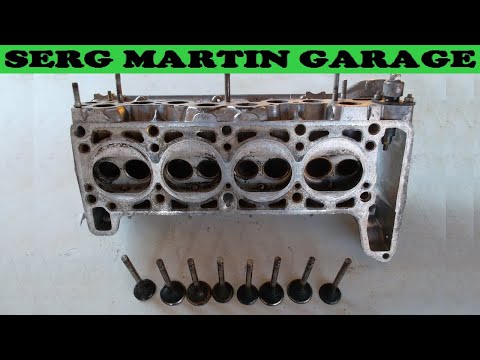

Клапаны

Здесь доработки направлены на увеличение пропускной способности и уменьшение веса клапанов. Увеличить пропускную способность можно изменив профиль тарелки, а также рабочие и дополнительные фаски клапана.

При переточке клапанов снимается лишний металл с обеих сторон тарелки клапана. На лицевой стороне делается небольшая выемка, а на тыльной уменьшается радиус перехода стержня в тарелку. Так же утоньшается тарелка и стержень клапана. Если вы не планируете менять втулки, то снимите лишний металл с ножки клапана от тарелки до направляющей втулки.
Уменьшение диаметра всей ножки потребует замены направляющих втулок с меньшим диаметром отверстия. На 8-клапанных моторах ВАЗ при уменьшении диаметра ножки клапана с 8 до 7 мм можно добиться снижения веса стержня на 23,5%. У 16-клапанных двигателей диаметр стержня изначально составляет 7 мм.
Можно поставить титано-алюминиевые клапаны, которые на 40% легче стальных, но они очень хрупкие и дорого стоят. Сёдла при этом приходится менять на бронзовые, которые более мягкие по сравнению с чугунными, что приводит к уменьшению отскока клапана при закрытии и дополнительно гасит ударные нагрузки.

На 8-клапанных двигателях ВАЗ рабочие фаски делают уже, угол выпускных меняют на 45º, а угол впускных — на 30º. В местах перехода тарелки клапана в рабочую фаску нарезают дополнительные фаски, что даёт прирост около 5-6%.



Дальнейшая доработка предусматривает замену клапанов на увеличенные модели. Иногда их можно устанавливать без замены сёдел, так как штатные позволяют несколько увеличить свой внутренний диаметр и диаметр рабочей фаски. Это практикуется на 16-клапанных ГБЦ 2112, на которые устанавливаются увеличенные клапаны 32/27 мм.

Также возможна установка увеличенных клапанов, предусматривающая замену сёдел. При этом вырезаются родные сёдла и устанавливаются чугунные, бронзовые или металлокерамические большего размера. В них нарезаются необходимые фаски и устанавливаются клапаны ещё большего диаметра, чем рассмотренные ранее. Этот способ дороже первого, но наиболее эффективен, а для 8-клапанных ГБЦ автомобилей ВАЗ является единственным решением. Прибавка мощности с такой доработкой достигает 8-10%. В этом случае можно установить облегчённые увеличенные клапаны 39/34 мм.

Чтобы вы могли лучше ориентироваться, мы приведем данные по клапанам, которые можно устанавливать на двигатели ВАЗ:

• — ВАЗ 2101, 21011, 2103, 2106, 21213, 21214, 2123 – клапаны от 39/34 до 42/35;
• — ВАЗ 21083, 2111, 21114, 21116, 11183, 11186 – клапаны от 39/34 до 40/34;
• — ВАЗ 2112, 21124, 21126, 21127, 21128, 21129  – клапаны от 31/27 до 33/29,

где в числителе указан диаметр тарелок впускных клапанов, а в знаменателе — диаметр выпускных.

Конечно, это не единственное решение, и вы можете подбирать размеры тарелок клапанов самостоятельно, но при этом необходимо учитывать, что для атмосферных двигателей оптимальным соотношением площади выпускного клапана по отношению к впускному — ¾ или примерно 75%. Это наглядно видно из следующих данных:

31/27 — 75.9%
33/29 — 77.2%
39/34 — 76,0%
40/34 — 72.3%
41/35 — 72.9%

Если ваш автомобиль оснащён наддувом или впрыском закиси азота, ему необходимо увеличение выпускных клапанов, так как двигатель производит больше отработанных газов. Под такие моторы соотношение клапанов может быть 90% и более.

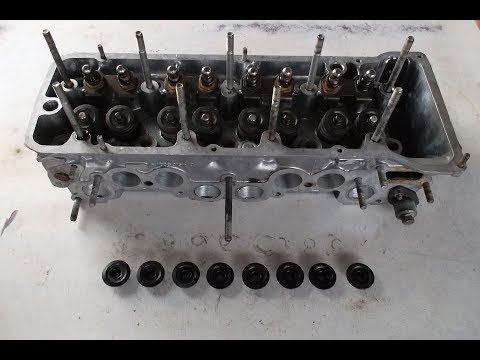

Пружины клапанов

Штатные пружины рассчитываются под конкретный двигатель с применением серийного распредвала. Учитывается достаточный запас прочности, рассчитанный на относительно невысокие обороты. В классических двигателях клапаны зависают на оборотах более 7000, на ВАЗ 21083 допускаются большие обороты, а на ВАЗ 2112 неадекватная работа клапанов вероятна на оборотах 7500-8000 об/мин.

Замена распредвала на более верховой может привести к зависанию клапанов. Наиболее простым способом является увеличение преднатяга штатной пружины, что выполняется подкладыванием под нее шайбы. Усилие на пружине увеличивается, но заметно уменьшается свободный ход.
При установке спортивных распредвалов предъявляются более жёсткие требования к усилиям на пружинах. В этом случае требуется большой подъём кулачка и соответствующий ход пружины, поэтому их меняют на более жёсткие, которые имеют больший ход сжатия.

Более жёсткие пружины заметно увеличивают нагрузки на клапаны, распредвал и тарелки, поэтому такую доработку желательно проводить последней из всех способов повышения порога зависания клапанов.

Ещё одним способом является облегчение тарелок клапанных пружин. Их меньшая масса снижает нагрузки на распредвал и детали ГРМ, что особенно важно на повышенных оборотах. Можно перетачивать штатные тарелки, но лучше поставить новые из титано-алюминиевого сплава. Алюминиевые (Д16Т) тарелки дешевле, но подвержены деформациям в критических режимах работы. Более прочными являются титановые изделия, хотя некоторых автолюбителей сдерживает их цена. Хорошо себя зарекомендовали тарелки из сплава Al-Ti от производителя PRO.CAR.

Толкатели клапанов

В двигателях ВАЗ 21083 и ВАЗ 2112 кинетическая связь клапанов ГБЦ с распредвалом осуществляется при помощи толкателей. На ГБЦ 21083 они механические с регулировочными шайбами, а на ГБЦ 2112 — гидрокомпенсаторы. Штатные толкатели имеют некоторые ограничения, поэтому неприемлемы при работе со спортивными распредвалами. В этом случае применяются цельные механические толкатели, имеющие увеличенный диаметр и не требующие регулировочных шайб. Для их установки необходима расточка колодцев до нужного размера.
Клапаны регулируются подбором подпятников нужного размера (или «колбасок» — нарезанные ножки клапана разной длины), что довольно трудоёмко. Работа мастера по регулировке клапанов с установленными «цельниками» обойдётся не дёшево!

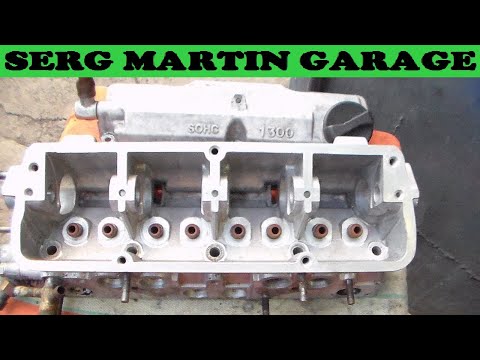

Рычаги привода клапанов

На двигателях ВАЗ классического типа приводом клапанов от распредвала являются рычаги (так называемые рокеры). Они удобны и просты в регулировке тепловых зазоров клапанов, но имеют излишнюю массивность и допускают некоторое отклонение кинематики движения клапана. Также в ГБЦ «классики» рокер может слететь с посадочного места при сверхвысоких оборотах. В качестве борьбы с этими недостатками рычаги облегчаются, устанавливаются легкосплавные модели и используются более жёсткие пружины клапанов.

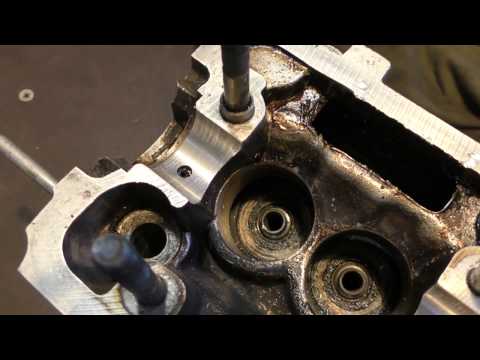

Направляющие втулки клапанов

В зависимости от типа двигателя и предполагаемых режимов работы подбирается конструкция и материал направляющих втулок клапанов. Причины, которые могут потребовать доработки или замены штатных втулок:

• — При использовании клапанов с меньшим диаметром стержня;
• — При сильно выступающей части направляющей втулки в канал ГБЦ;
• — Если форма или размер противоположной части направляющей не удовлетворяют требованиям;
• — При недостаточной теплопроводности направляющей втулки (возможна замена на бронзовые).

Бронза является хорошим теплопроводником, хорошо отводит тепло от клапана и эффективно его рассеивает в ГБЦ, поэтому на высокофорсированных двигателях применение бронзовых направляющих втулок крайне необходимо.
Хорошим примером подобных изделий являются бронзовые втулки производства компании PRO.CAR. Они имеют немного меньший ресурс по сравнению с металлокерамическими изделиями, но все зависит от режимов работы двигателя и качества самих втулок.

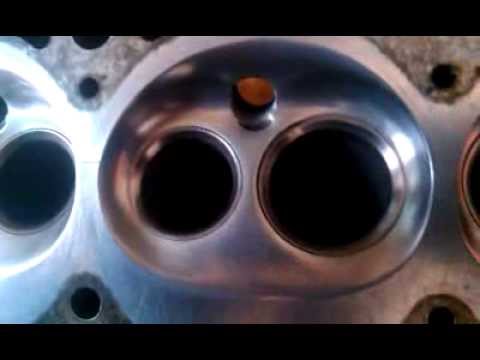

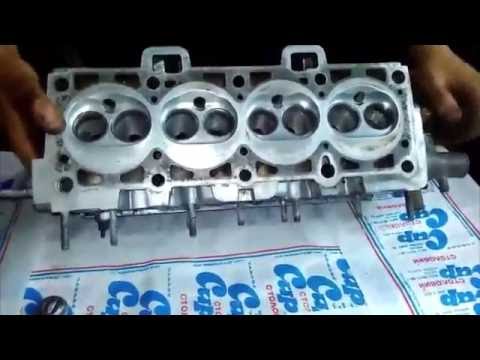

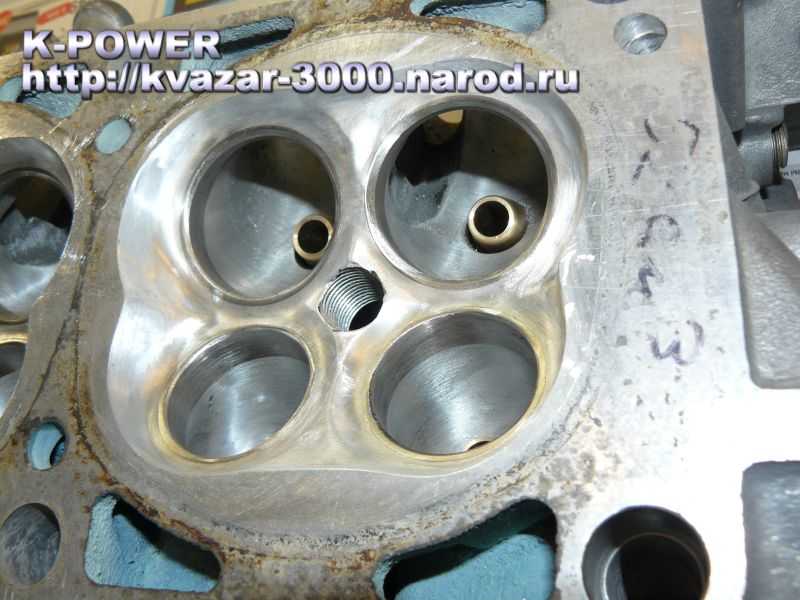

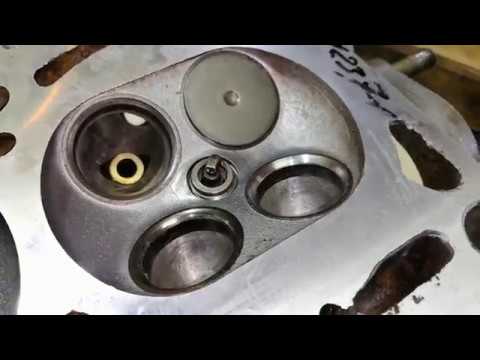

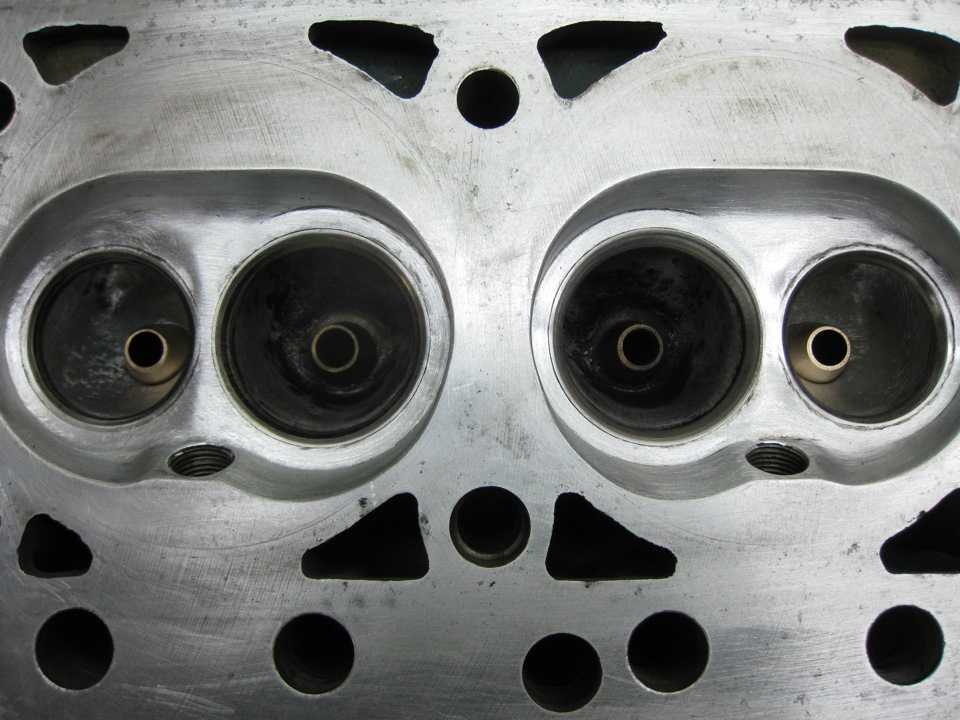

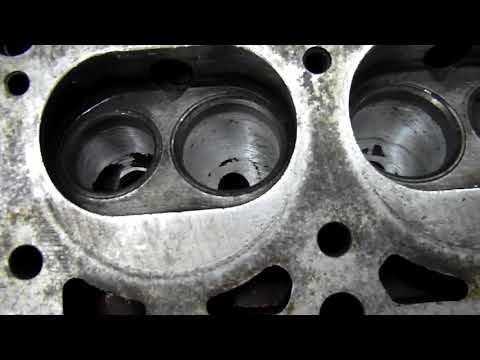

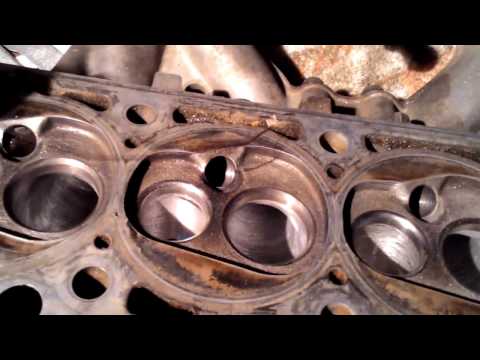

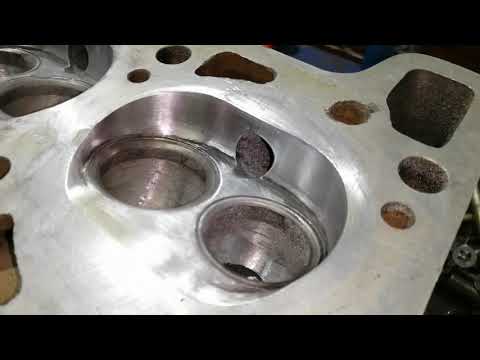

Форма камеры сгорания

При помощи этой доработки можно значительно снизить риск возникновения детонации, улучшить наполнение цилиндра и создать условия, при которых топливная смесь будет лучше распределяться, перемешиваться и возгораться.
Детонация возникает в местах, наиболее удалённых от свечи зажигания. Это объясняется тем, что при возгорании смеси давление в камере сгорания (КС) резко возрастает и приводит к чрезвычайной компрессии ещё не воспламенившейся смеси. Это провоцирует её самовоспламенение, которое носит взрывной характер и приводит к резкому повышению температуры и давления в цилиндре. Возникает детонация, характеризующаяся металлическими звуками и распространяющаяся по двигателю серией ударных волн детонационных взрывов. Частые возникновения детонации приводят к разрушительным последствиям, поэтому обязательно надо принимать меры к их устранению. Для этого максимально сглаживают острые кромки и углы камер сгорания, удаляют погрешности литья и полируют поверхность камер сгорания, что дополнительно прибавляет 5% мощности за счёт снижения тепловых потерь.
Для улучшения наполнения цилиндра и создания оптимальных условий для топливной смеси необходимо, прежде всего, обратить внимание на форму КС вокруг клапанов. На ВАЗовских 8-клапанных ГБЦ камера сгорания имеет клиновидную форму и клапанная щель «экранирована» её отвесными стенками. Это приводит к тому, что поток рабочей смеси вынужден преодолевать дополнительные препятствия, что хорошо заметно при установке увеличенных клапанов. Поэтому объём КС должен быть расширен вокруг клапана. Также необходимо доработать сегмент клапанной щели возле свечи зажигания и сделать сопряжение дна и вертикальных стенок КС более плавным. Вокруг сёдел клапанов не должно быть каких-либо ступенек или колодцев, а конусное углубление седла клапана должно быть не более 30º относительно дна КС.

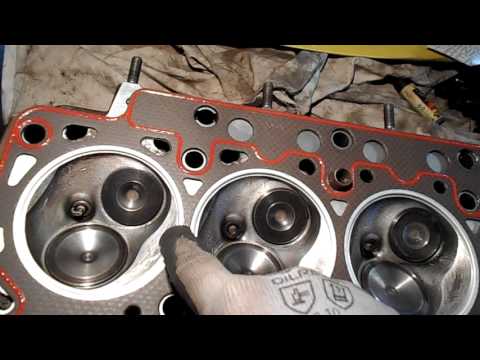

ГБЦ ВАЗ 2112 изначально имеет полусферическую КС, что минимизирует все необходимые доработки и заключается в ликвидации огрехов серийного производства.

Степень сжатия

Степенью сжатия (СЖ) является отношение полного объёма цилиндра ко всему объёму КС. Чем больше сжата топливная смесь перед воспламенением, тем большую работу она совершит впоследствии. Повышая СЖ, мы увеличиваем мощность двигателя, но есть и ограничивающие факторы, такие как рост нагрузки на поршневую и риск возникновения детонации. Стандартные литые поршни двигателей ВАЗ допускают СЖ до значения 11:1.
Наиболее заметен положительный эффект от роста СЖ в двигателях с широкими фазами открытия клапанов. Это происходит от того, что коэффициент наполнения атмосферных двигателей ВАЗ не превышает 100%, то есть динамическая СЖ не превышает статическую СЖ. Динамическая СЖ — объём топливно-воздушной смеси, попавшей в цилиндр, относительно объёма камеры сгорания. При использовании широкофазных распредвалов на низких и средних оборотах динамическая СЖ ниже статической. Повышение СЖ приводит к пропорциональному росту динамической, что положительно влияет на мощность и экономические показатели двигателя. При этом необходимо исключить предпосылки возникновения детонации при максимальном коэффициенте наполнения цилиндра, что достигается повышением октанового числа топлива и изменением состава топливно-воздушной смеси.
С ростом оборотов двигателя длительность цикла сгорания уменьшается, что может привести к неполному сгоранию топлива, а, следовательно, потере мощности. Поэтому, повышая СЖ, мы ускоряем процесс сгорания, что позволяет получить максимальную мощность от двигателя. Вследствие этого большинство высокооборотистых форсированных бензиновых двигателей требуют повышения СЖ.

После проведения доработок ГБЦ, которые мы рассмотрели в данной статье, вы сможете полностью раскрыть потенциал двигателя вашего автомобиля!

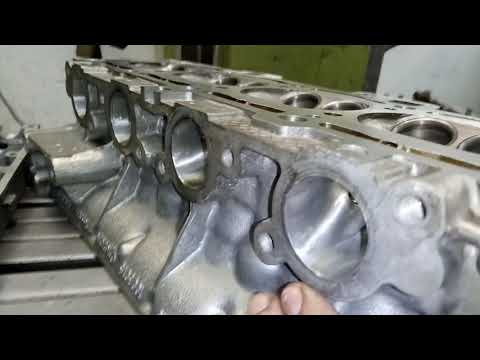

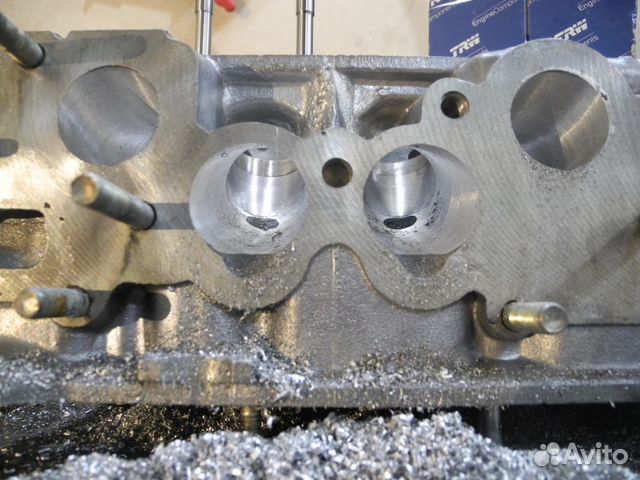

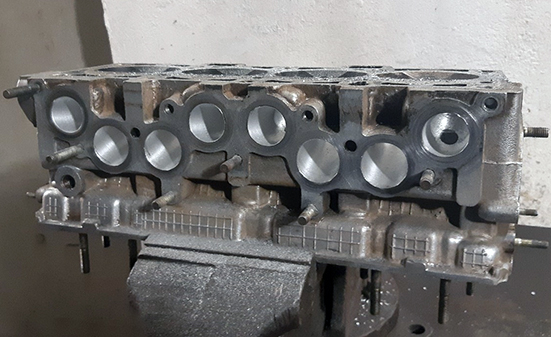

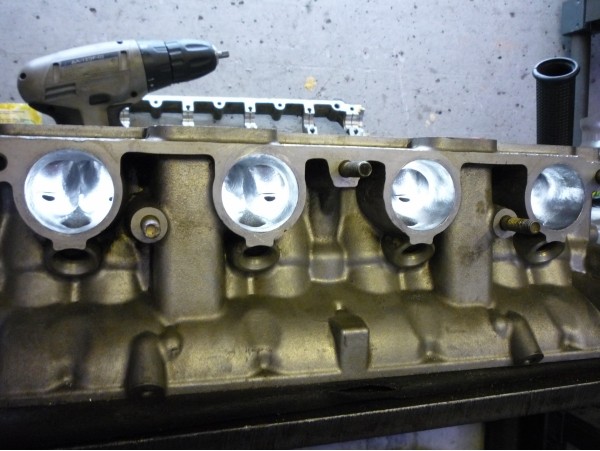

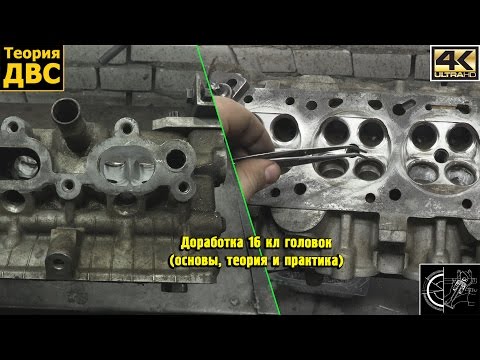

Портинг ГБЦ — расточка каналов

Ссылки по теме:

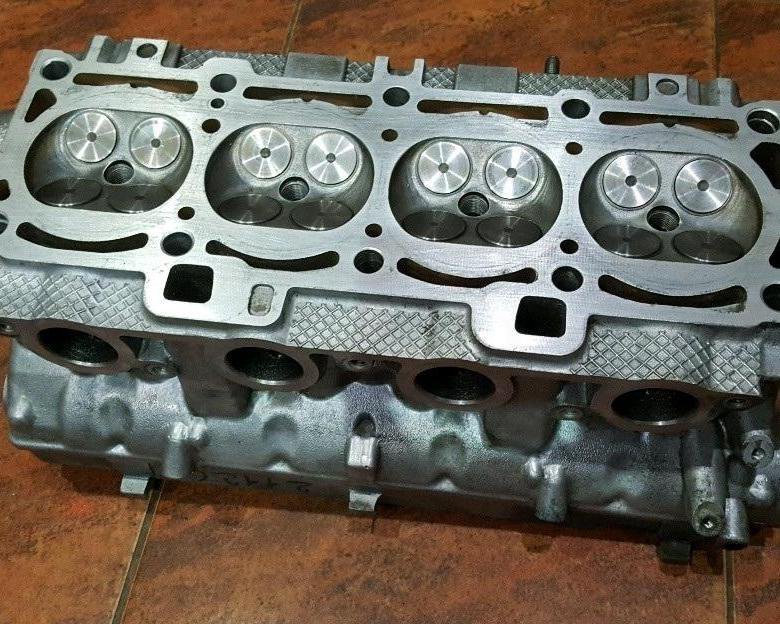

ГБЦ 16V

Удачным средством поднятия мощности на высоких оборотах является доработка головки, которую несет блок цилиндров. Прежде всего требуется доработка впускных и выпускных каналов ГБЦ. Это необходимо для улучшения наполнения цилиндров за счет снижения потерь в каналах ГБЦ. При этом необходимо учесть, что смесь газов в каналах движется со звуковыми скоростями (отсюда шум впуска и выпуска). Любые местные нестыковки и шероховатости ведут к торможению потока, собственно к ухудшению наполнения и потере мощности.

Исходя из всего сказанного, вытекает следующий объем работ:

• необходимость доработки каналов: увеличение их диаметра, изменение геометрии и выведение необходимых радиусов закруглений.
• доработка седла клапана: убирание острых кромок седла (при начале открытия клапана острые кромки создают сильное сопротивление).
• совмещение впускного коллектора с каналами в головке блока: любые местные нестыковки сильно тормозят скорость потока.
• шлифовка каналов до частоты 4..5 класса (почти зеркальная поверхность)

Работа эта тонкая и кропотливая. В результате всех этих действий возможно увеличение мощности на 15%. Заканчивает объем работ по голове установка р/вала с изменеными фазами и разрезной шестерни для более точного выставления фаз.

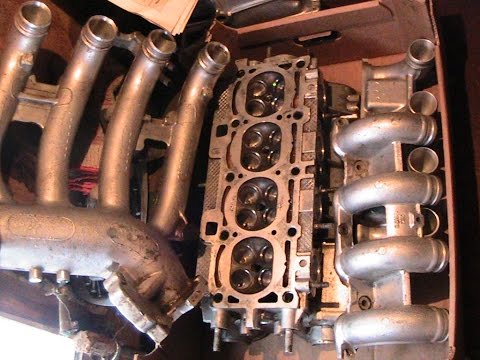

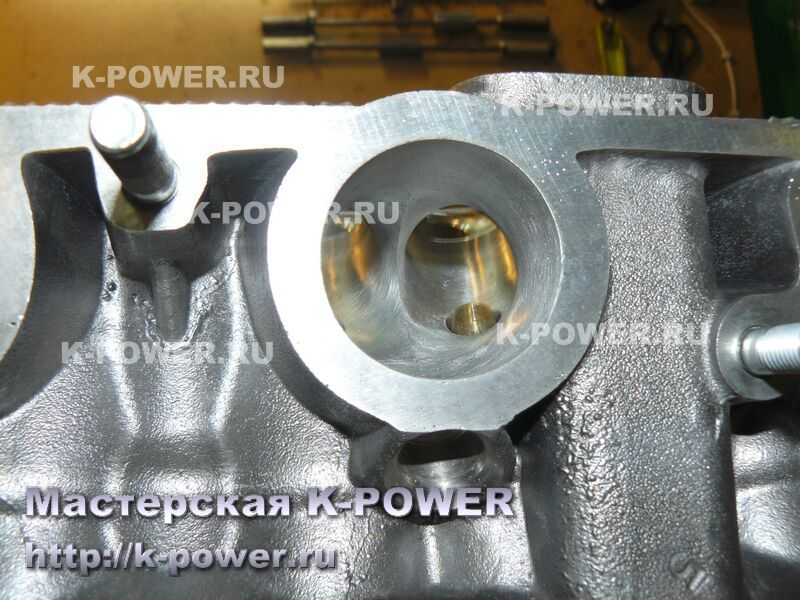

Доработанный впускной коллектор. Диаметр штатного канала во впускной трубе ГБЦ 16V – 34мм. Диаметр доработанного канала – 39мм.

Доработанный впускной коллектор в сравнении со стандартным.

Доработанный впускной коллектор «рога». Диаметр канала 39мм.

Доработанные клапаны Доработанные клапаны

Доработанные клапаны Доработанные клапаны Доработанные клапаны

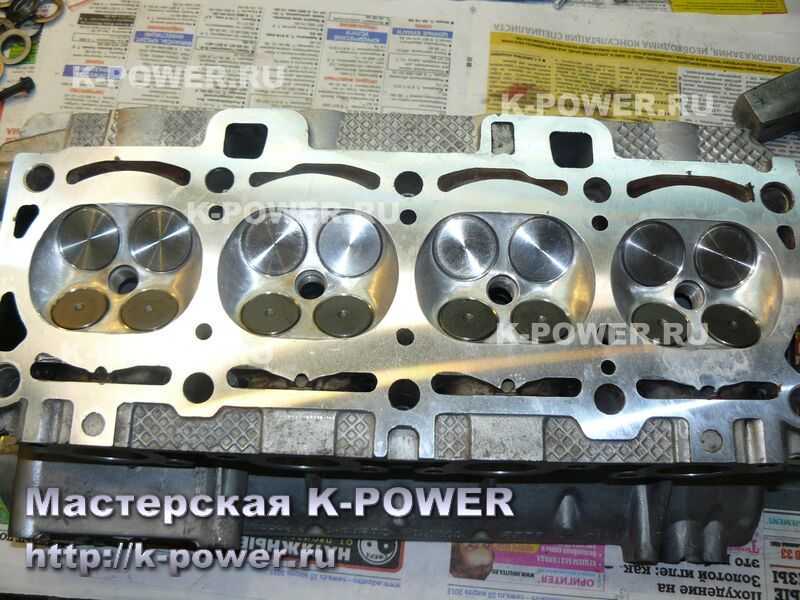

Работы, проводимые при доработке головки блока цилиндров ( ГБЦ ) в «КарТюнинг».

1. Увеличение диаметра седел ГБЦ или их замена на большие (по необходимости).
2. Деинсталляция старых клапанных направляющих.

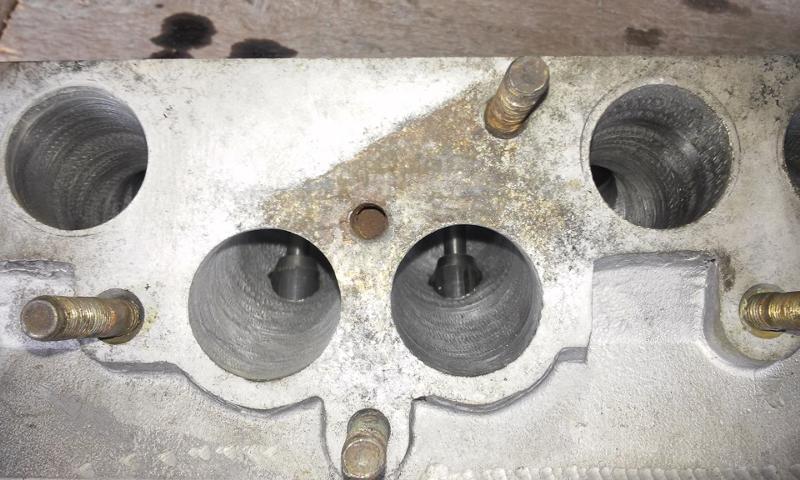

3. Увеличение диаметра и изменение формы каналов ГБЦ
4. Снижение шероховатости каналов шлифованием.
5. Совмещение впускного и выпускного коллекторов с каналами в головке.

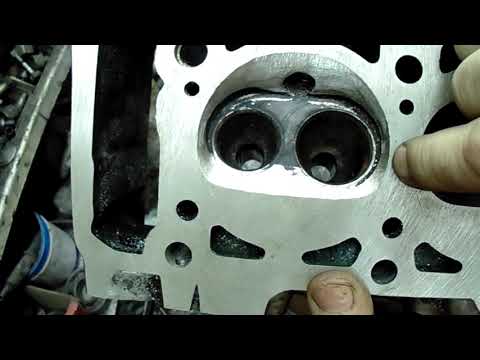

6. Доработка камеры сгорания ГБЦ.
7. Опрессовка рубашки охлаждения.
8. Доработка впускных и выпускных клапанов.
9. Установка более длинных направляющих клапанов в головку блока цилиндров.
10. Обработка клапанных седел – восстановление / правка рабочих фасок.
11. Проверка герметичности пары седло-клапан на вакуум тестере.
12. Измерение объема камеры сгорания в ГБЦ (при необходимости).
13. Фрезеровка плоскости головки.
14. Предварительная проверка зазоров в толкателях. Проверка диапазона работы гидрокомпенсаторов (только 16 клапанные ГБЦ ).
15. Предварительная сборка головки блока цилиндров и проверка хода пружин до смыкания витков.
16. Установка необходимого преднатяга клапанных пружин.
17. Установка маслосъемных колпачков и окончательная сборка ГБЦ.

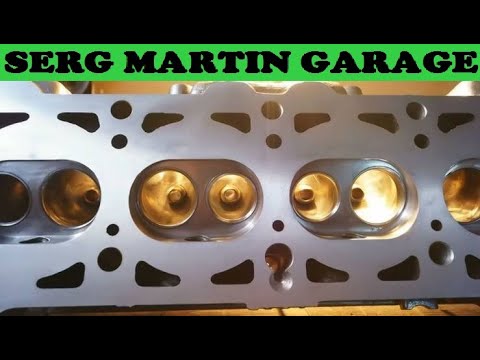

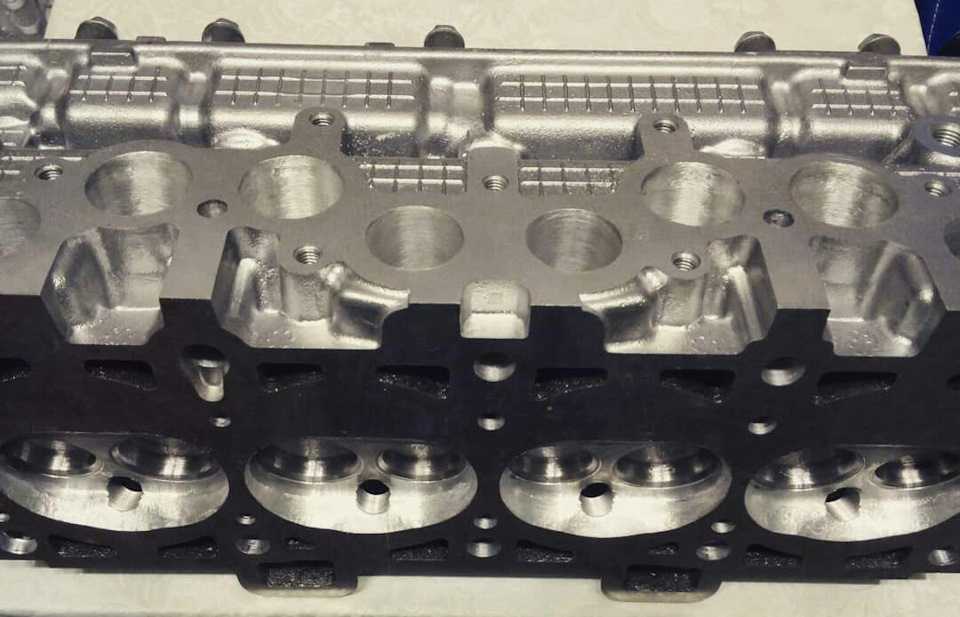

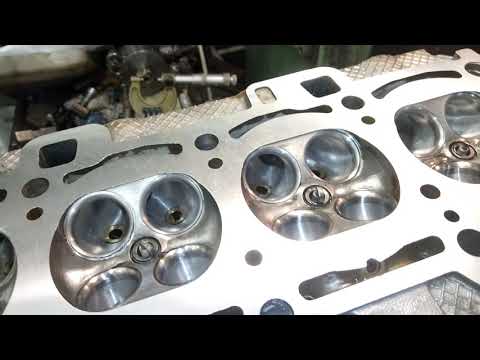

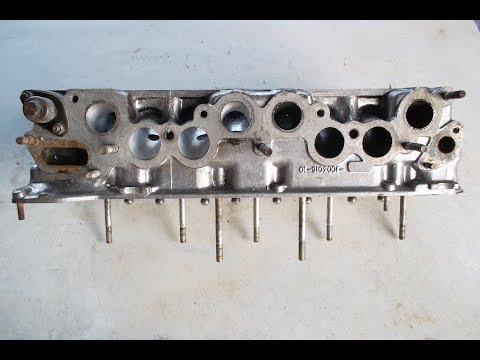

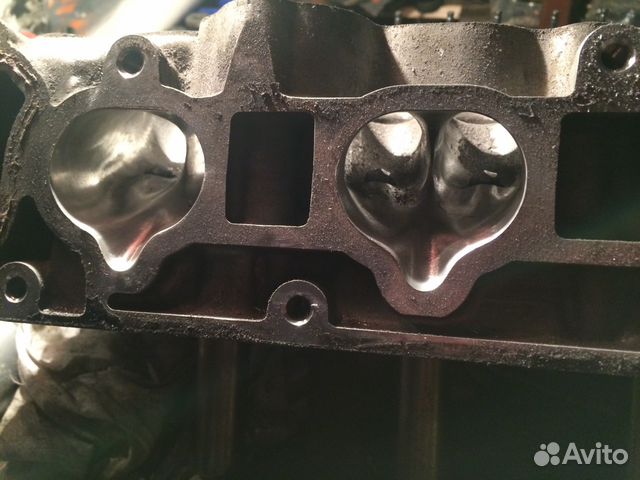

Портинг – грамотный тюнинг ГБЦ

Тюнинг – популярное направление среди миллионов автолюбителей. Те, кто не доволен серийными автомобилями, кто стремится увеличить их мощность, прибегает к различным видам тюнинга. В вопросе доработки двигателя далеко не последнее, а скорее, одно из первых мест занимает тюнинг головки блока цилиндров (далее ГБЦ), так как именно от нее зависят многие мощностные показатели. Грамотная доработка ГБЦ позволяет добиться солидного прироста мощности – до 20 лошадиных сил, а в некоторых случаях еще больше. И одним из способов увеличить мощность двигателя, является портинг ГБЦ. Что это такое мы с вами выясним прямо сейчас.

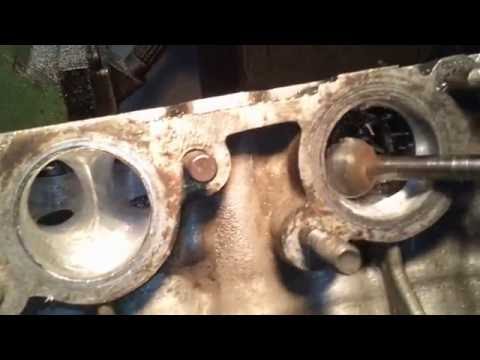

Распил каналов головки блока цилиндров

Все автолюбители, независимо от величины водительского стажа, стремятся любыми способами улучшить динамические характеристики своего автомобиля путем увеличения его мощности. Для этого можно использовать различные варианты усовершенствования авто, одним из которых является распил каналов ГБЦ. Такая доработка мотора является наиболее эффективной, поскольку установка тюнингованных распределительных валов с увеличенными фазами впуска/выпуска и подъемом клапанов не является достаточной.

Что такое портинг?

Портинг ГБЦ очень часто называется портингом каналов, так как работа связана именно с доработкой впускных и выпускных каналов головки блока. Отработанные газы движутся по каналам с очень высокой скоростью и любое сопротивление, препятствующее этому движению, заметно влияет на динамику и мощностные показатели двигателя. Поэтому, те, кто стремится выжать максимум лошадей из мотора, обращает свое внимание даже на такие мелочи. Вместе с этим, портинг подразумевает колоссальный объем работ, а значит, и затрат, поэтому, давайте разберемся, на сколько это сложное дело.

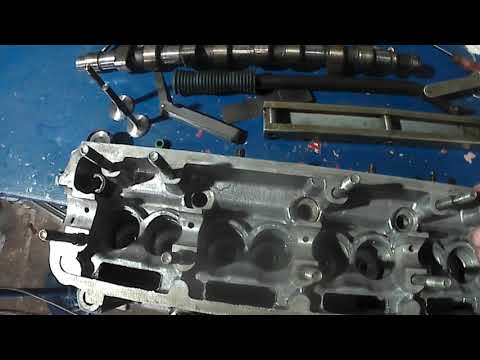

Порядок выполнения работ

Приступая к распилу ГБЦ необходимо учесть, что это тонкий и кропотливый процесс, который требует определенного мастерства исполнителя, аккуратности и использования специального инструментария, в виде шаровой фрезы соответствующего диаметра, наждачной бумаги, шарошок, дрели, штангенциркуля и шланга, диаметр которого меньше расточенного канала. Проведение портинга головки блока предусматривает выполнение следующих операций:

Что включает в себя портинг ГБЦ?

Мы упоминали о том, что портинг – это доработка каналов ГБЦ, а если говорить еще более подробно – это увеличение диаметра каналов, внутренняя обработка, изменение их геометрии, чтобы обеспечить максимально свободное движение газов. Следовательно, если изменению подверглись каналы ГБЦ, то нужны и новые клапана. Те, кто проводят тюнинг ГБЦ, в качестве улучшенного варианта предпочитают облегченные, Т-образные клапана. Так как все идет по цепочке, портинг включает в себя и доработку седел клапана, устраняются малейшие неточности, которые могут создавать сопротивление свободному движению газов. Наконец, завершающим этапом является доработка камеры сгорания. Доработка ГБЦ, или портинг – очень кропотливое дело, требует больших знаний и предварительных расчетов. Известны ситуации, когда после доработки головки двигателя, мотор становился вялым, а вся динамика ощущалась только на высоких оборотах. Поэтому, поручать это занятие нужно проверенным, специально обученным мастерам, так как велик риск не просто не увеличить мощность, а напротив, существенно понизить ее в результате грубого нарушения первоначальных характеристик.

Немного исторических фактов

В начале 80-х годов команда Brabham team выступающая в Формуле 2 начала использовать мотор Хонда V6. Этот мотор получился с пиковой мощностью, слабой серединкой и узким рабочим диапазонов. В тот год, они в чистую проиграли 4-х цилиндровым моторам BMW. После провального сезона, инженеры команды обратили внимание на мотор и заметили, что впускной канал на моторе слишком большой. Просто уменьшив его, они сразу получили прибавку 5% максимальной мощности (на высоких оборотах) и 20% улучшение на средних оборотах. Porsche к примеру, вначале построили свой гоночный мотор для 3.6 литра 911 GT3-RSR с использованием 42 мм впускных и 36 мм выпускных клапанов, такое решение показывало наилучший компромисс для современных, небольших камер сгорания с 4-мя клапанами на цилиндр и не большим (относительно) подъемом распредвалов для гоночных моторов. В последствии, после дальнейших исследований, тестов в 2004 году они уменьшили размер впускного клапана на 1 мм (41 мм) и выпускного на 2 мм (34 мм) и в результате получили существенное улучшение характеристик двигателя. Головка блока цилиндров ГБЦ каждого мотора имеет свои характеристики, они измеряются в потоке воздуха (flow -cfm cubic feet per minute) на специальных продувочных стендах. Вот еще один интересный пример Subaru WRX STI 2000cc. Показатели на впуске в сток ГБЦ – 284 CFM (28h3O), это очень хороший результат. Предлагаю посмотреть на характеристики ГБЦ легендарного Subaru WRC. На впускном канале – 265 CFM, это совсем на немного больше, чем на сток форд фокус (дюратек 2.0 литра) и на порядок меньше чем на сток субару СТИ 2.0. Конечно, на выпускном канале у WRC мотора, для раннего спула фло порядком увеличили (CFM — 218) в сравнении со стоком (CFM — 174). Ну здесь отдельная история, в стоке на СТИ выпуск далеко не оптимален (с мотором турбо форд или тем более mitsubishi EVО лучше не сравнивать). Еще один пример, мотор Duratec 2.0 имеет на впуске 255 CFM – этого достаточно для снятия 240 сил, зачем трогать голову? Если вы желаете больше, скажем 280 сил, то и здесь стандартного размера клапана хватит, но и есть свои тонкости в работе с каналами, ни в коем случае нельзя увеличивать весь их размер (только испортите характеристику мотора), все усилие необходимо направить на работу с горлом канала, клапаном и седлом. Если 300 сил, то здесь необходимо увеличить размер впускного клапана на 1мм и выпускного на 2мм. Любое увеличение проходного сечения канала, увеличит проходимость воздуха (показатели CFM) и конечно максимальную мощность, но в свою очередь уменьшит скорость потока, а значит и процесс утрамбовки ((INTAKE RAMMING) будет ухудшен, как следствие потеря мощности на малых и средних оборотах. Вскрыв каналы, вы эффективность наполнения цилиндров не улучшите, а только сдвинете на более высокие обороты (потеряв низы). Тут вопрос, что лучше установить распредвалы с большими фазами или остаться на стоке и вскрыть канал (горло канала). Да конечно эти процедуры вас приятно удивят на высоких оборотах, даже очень. Что бы все было правильно, вы должны точно знать, что вы хотите получить. Какую характеристику мотора, какую максимальную мощность, на каких оборотах. Чудес не бывает, если на моторе дюратек 2.0 литра цель 280 сил или на 1.6 лада – 220 сил, то конечно это не будет на 7000 об., а где-то на 8200-8500 и тут необходима уже подготовка всего мотора (не дешевая процедура). Установив цель – вы в таком случае делаете ГБЦ именно под эту задачу, необходимо получить не больше, а конкретное значение CFM, достаточное для поставленной задачи (не больше) . Все усилия необходимо направить на увеличение потока (flow) не за счет расширения канала, а на оптимизацию потока. Скажем так, теоретически максимальное значение какое может быть, это 146 CFM на 1 квадратный дюйм (минимального проходного сечения, часто горла канала). В реальности, рекордсмены (по данным 2008 года) 133 CFM/in2 для ГБЦ с 1 впускным клапаном и 137 CFM/In2 с 2 впускными клапанами на цилиндр. Будьте реалистами, скажем так для DOHC 130-132 CFM/In2 это вполне достижимый результат. Сток дюратек имеет значения 123 CFM/In2 (очень круто). Одно из правил работы с каналами – Форма это очень важно, а полировка нет. ГБЦ с грубой финишной обработкой, но с правильно сделанными формами всегда выдаст больше (на порядок) мощности, чем до блеска полированный, но с неправильными формами канал. Вообще будьте осторожны с финишной обработкой, особенно впускного канала, не используйте инструмент для этого с зернистостью больше чем 80, а то будут ухудшено смесеобразование. В аэродинамике есть такое понятие Пограничный слой (Boundary layer) грубая поверхность в отличии от зеркальной в данном случае это только плюс. Полировка выпускного канала делается таким же способом как и впускного, только, в данном случае необходимо немного больше «зеркала” . Выпускные газы содержат углерод (carbon) он в виде сажи, нагара оседает на стенках, поэтому используя абразив с зернистостью 240 или даже 320 приветствуется, это поможет решить данную проблему. (но не более). Мне кажется также стоит отметить один из важных моментов, который при портинге выпускного канала приводит к ухудшению. Очень часто я встречал, что люди стараются подогнать размер выпускного канала под размер выпускного раннера (коллектора). Это операция приводит к потери мощности, особенно на средних оборотах. Многим это может показаться глупостью, но должен быть резкий скачек (ступенька) между выпускным каналом и входом в выпускной раннер (выпускной коллектор). Это поможет уменьшить поступление выпускных газов обратно в цилиндры (к примеру в момент оверлап). Противоток выпускных газов всегда проблема на малых оборотах и к большому сожалению при установке распредвалов с большей полной фазой (duration) ситуацию только еще больше ухудшает. Как много в мощности вы выиграете при несоответствии размеров выпускного канала и выпускного раннера, будет зависеть от того, на сколько большая будет эта разница, ступенька. Но это не значит, что вы должны специально душить мотор на выпускном канале, он должен быть оптимального размера, точнее объема и минимального проходного сечения. Или наоборот использовать диаметр выпускных раннеров большего размера, чем необходимо. Просто, сделайте этот порог, ступеньку, не увеличивайте размер выпускного канала для того чтобы подогнать под размер выпускного коллектора. Для примера, на гоночном моторе 1.6 литра такая ступенька может прибавить до 3% максимальной мощности и около 5% в среднем диапазоне.

Подача бензина

Думаю, не стоит разъяснять, важность поддерживания в рампе форсунок стабильное постоянное давление бензина:

• При обычной езде по городу штатного регулятора топлива хватает, при высоких оборотах, однако возникает ситуация, что при постоянно открытых форсунках приводит общее снижение давления в рампе
• Вследствие этого — снижение подачи топлива, получается плохой распыл, и сбой в работе движка
• Поэтому форсирование мотора требует увеличения давления на 0,5 — 1атмосфер, все зависит от степени форсирования двигателя
• Естественно, необходимо будет скорректировать программу для впрыска, для обеспечения правильного состава смеси
• Сегодня в последних (так называемых «переходных») моделях, а так же новых двигателях объемом 1,6литра применяется без сливная система, РДТ располагается в баке с бензонасосом в сборе и создает более высокое давление 3,8Атмосфер

Форсунки

Естественный процесс, когда при форсировании мотора зачастую складывается ситуация, что производительности (количества подаваемого топлива) просто не хватает:

• В этом случае понадобится замена форсунок, установка более производительных либо установки второго ряда форсунок
• Вариант второй довольно труден и трудоемок, при этом его не всегда возможно реализовать его даже в стандартном блоке.
• А потому проще, установить форсунки более производительные, имеющие производительность от +15% и до +50% (а общедоступные форсунки, применяемые на автомобилях ГАЗ использовать нежелательно, у них кроме большой производительности нет больше плюсов)
• Минусы это — быстродействие и нелинейная характеристика в начале её диапазона, там, где обычный автомобиль имеет ХХ
• Кроме этого, как правило, на форсированные автомобили устанавливаются «пауки» 4-2-1, которые хорошо работают в широком диапазоне оборотов
• Пауки системы 4-1 в гражданском тюнинге не прижились, из-за узкого диапазона их эффективной работы
• А принцип работы выпуска основан на разряжении созданном перед закрытым выпускным клапаном, это способствует улучшенной продувке цилиндра

Самое главное при проведении тюнинга нужен профессиональный подход, кроме того, внимательность при выполнении всех операций. Потому что, далеко не каждый водитель разбирается во всех тонкостях работы мотора, поэтому лучше доверить автомобиль тюнинговать опытным профессионалам. Так как это убережёт от неизбежных ошибок характерных для новичков в ходе тюнинга, поможет сэкономить время и деньги. Дополнительно посмотрите видео по интересующему тюнингу.

Эффект большого R/S:

ЗА: Позволяет поршню дольше находиться в ВМТ, что обеспечивает лучшее горение топливной смеси, т.е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения ВМТ, более высокая температура в камере сгорания. В результате хороший момент на средних и высоких оборотах. Длинный шатун уменьшает трение пары «поршень-цилиндр», а это особенно важно при рабочем ходе поршня.

ПРОТИВ: Мотор, собранный с достаточно большим значением R/S не обеспечивает хорошее наполнение цилиндров на низких и средних частотах вращения КВ, из-за снижения скорости воздушного потока (из-за уменьшения скорости движения поршня после ВМТ, в момент открытия впускного клапана). Большая вероятность появления детонации из-за высокой температуры в камере сгорания и длительного времени нахождения поршня в ВМТ.

Источник

Турбированные двигатели

Тюнинг двигателей такого типа, хоть и значительно легче, чем описанных выше, все же имеет свои особенности. В данном случае, нам не придется разбирать двигатель и увеличивать объем цилиндра или менять коленчатый вал.

Здесь нам достаточно будет просто увеличить величину наддува. Основа этого способа лежит в возможности управлять работой компрессора, какого типа он бы не был.

Все мы знаем, что работа любого типа компрессоров напрямую зависит от частоты оборотов двигателя. Величина давления воздуха, которое выдает компрессор прямо пропорционально высоте оборотов двигателя. Но давление не может быть бесконечным и должно регулироваться.

Для его регулировки существует специальный блок управления, который стравливает лишнее давление. Под настроив этот блок управления, мы сможем добиться, что величина максимального давления, при котором происходить стравливание воздуха будет выше.

Отсюда следует, что смесь топлива с воздухом будет попадать в цилиндр под большим давлением и заполнять больший объем, чем при стандартных настройках блока управления компрессором.

Однако все это необходимо делать в разумных пределах, так как в двигателе технологически заложен некоторый запас прочности, но он не безграничный. Но если вы решили все же перешагнуть разумный придел прочности, вам необходимо будет обязательно произвести более серьезные изменения в конструкции двигателя, чтобы он не вышел из строя.

К таким изменениям можно отнести изменение системы охлаждения, увеличить камеры сгорания в цилиндрах, поработать над увеличением степени охлаждения двигателя, поставить дополнительные воздухозаборники и т.д.

Может быть, даже придется заменить чугунный коленвал на стальной, поставить поршни более прочные чем, те которые стояли. В общем, карманы придется вывернуть по полной.

Методы улучшения характеристик

Повышаем рабочий объём

Лучшая модификация двигателей ваз 2112 именно этим способом, он самый удобный, достаточно простой, и наиболее распространённый. Он позволяет увеличить вращающий момент мотора, без изменения стиля вождения. Выполнить это возможно двумя способами — расточка цилиндров и увеличением хода поршня, теперь подробнее:

• Увеличивается ход поршня за счет установки нового коленвала, имеющего больший эксцентриситет и подбором под этот вал поршней и шатунов
• Шатуны, принято выбирать по массе и устанавливать, в основном, из облегчённых вариантов
• Поршень является ключевой деталью в любом двигателе, поэтому замена поршневой группы может значительно поднять КПД мотора и мощность
• А в завершении тюнинга устанавливаем облегченный маховик
• Такие действия приводят к уменьшению нагрузки на коленчатый вал и сцепление, что ускоряет разгон автомобиля и повышает его динамику

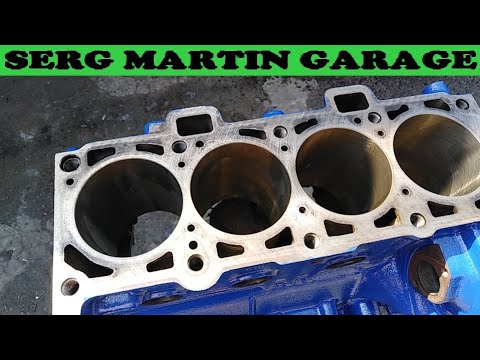

• Немного более легкий тюнинг стокового двигателя ваз 2112 расточка цилиндров
• Основывается метод на том, что моторы, как правило, все имеют запас толщины у стенок цилиндров (запас на ремонт)
• Отсюда можно получить вывод, что объем цилиндров, возможно, увеличить за счет расточки, стачивая стенки, мы повышаем объем за их счет
• От этого сразу же возрастет мощность мотора, потому что расточенные цилиндры начинают сжигать больший объем горючего за единицу времени
• Расточка своими руками не производится, исключительно на специализированном оборудовании
• После расточки ставятся поршни и кольца ремонтного размера

Повышение степени сжатия

«Степень сжатия» в сущности, заключается в соотношении общего объема цилиндра к полному объему его камеры сгорания. За счет повышения степени сжатия, возможно, существенно поднять мощность мотора и его КПД, кроме этого немного при этом снизить расход бензина. Итак:

• Ваз 2112 увеличение мощности двигателя достигаем путем установки тюнингового распределительного вала, имеющего другие геометрические показатели
• За счет нового распределительного вала увеличивается объём камеры сгорания, при этом не увеличивается объём самого мотора, что очень благоприятно отражается на его мощности и КПД
• Процедуру ваз 2112 двигателя тюнинг заменой распредвала целесообразнее выполнять параллельно с другими доработками мотора, например, совместить с установкой турбо наддува
• Однако следует помнить, что эксплуатация мотора с повышенной степенью сжатия самостоятельно, требует от владельца применения качественного топлива и фирменного моторного масла
• Иначе ваш мотор может вдруг начать троить, температура его может резко подниматься выше допустимой нормы
• Увеличивается степень сжатия в пределах до 9,7 – 10

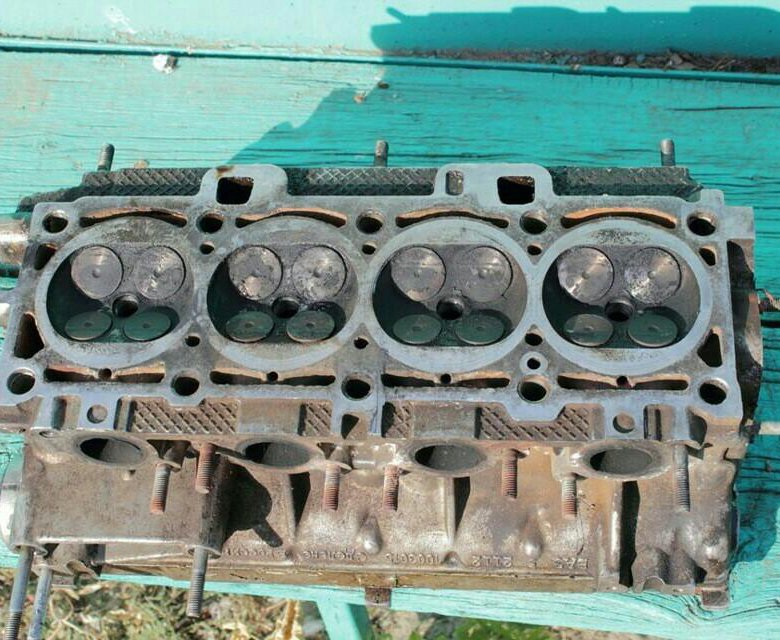

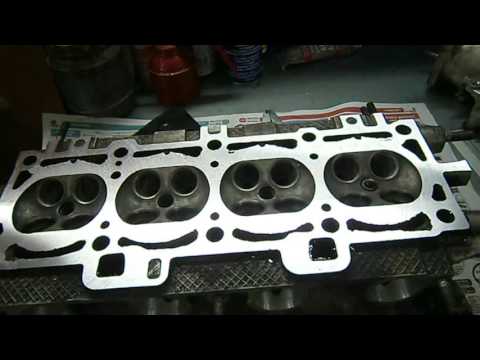

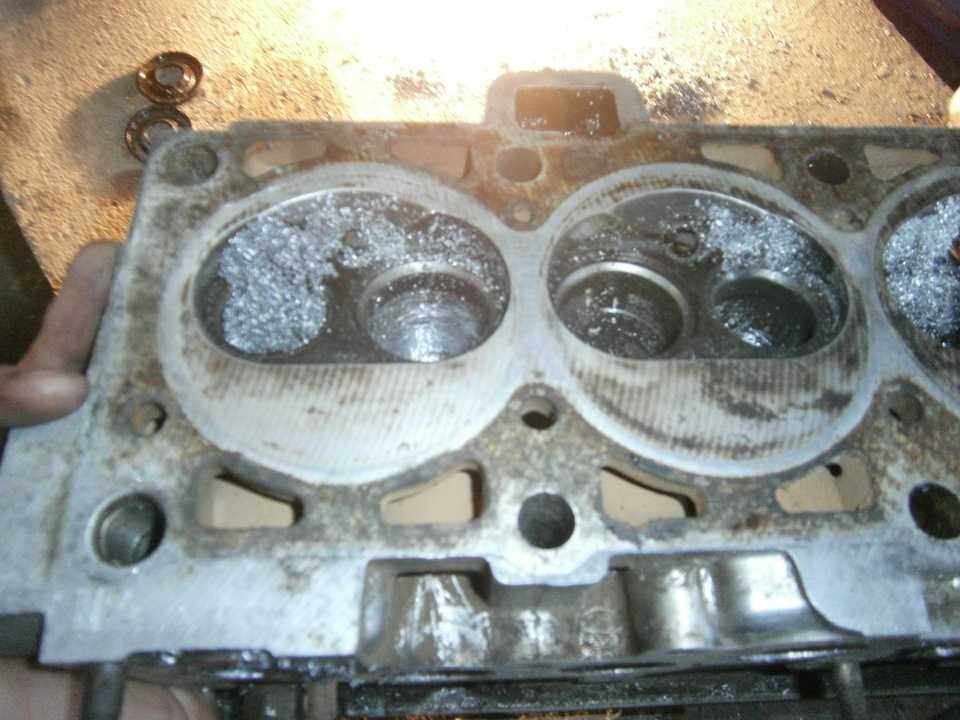

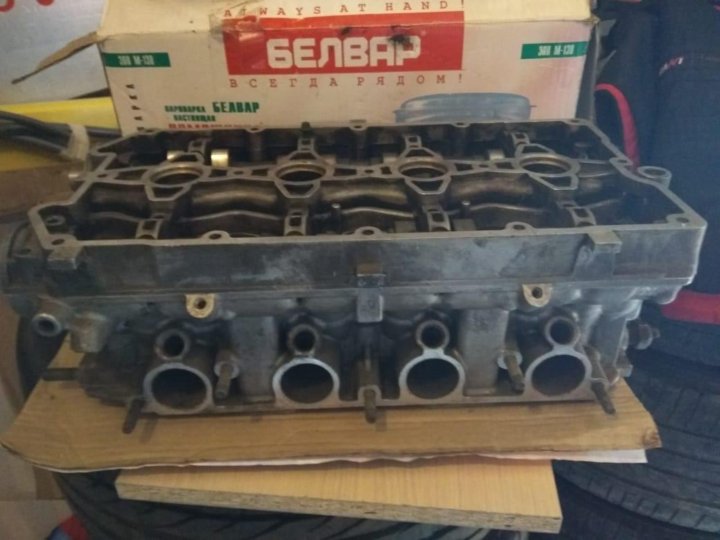

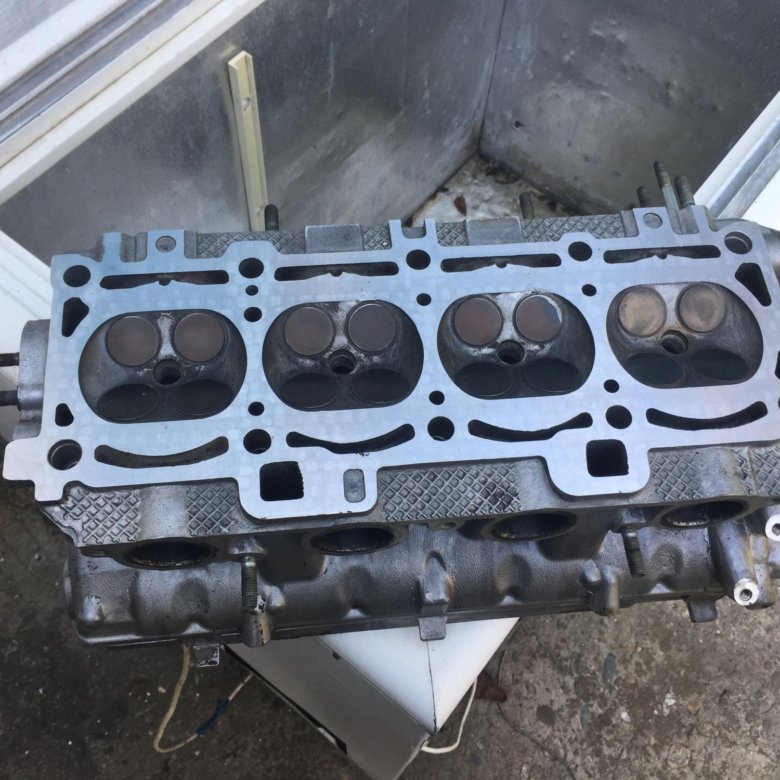

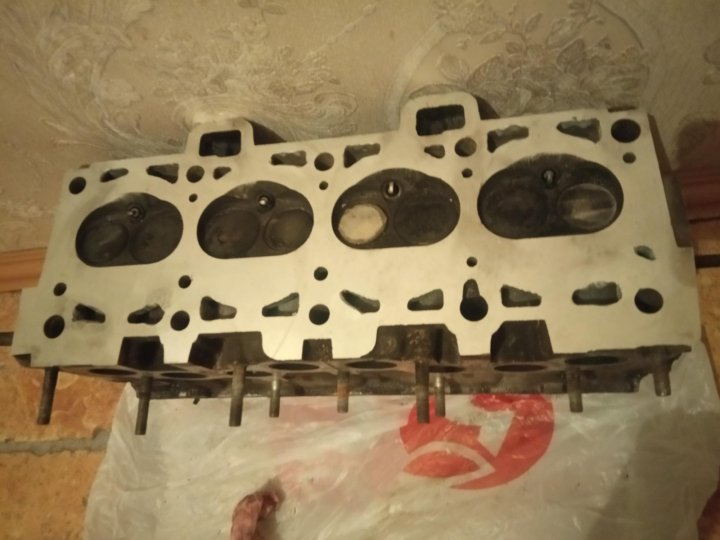

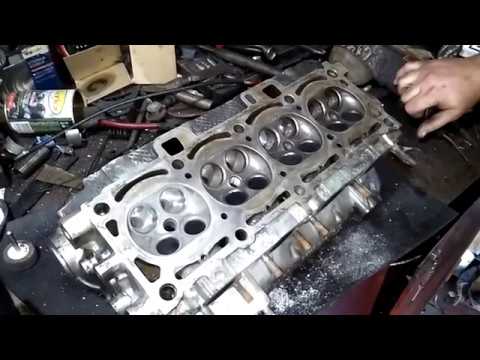

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Легкий распил ГБЦ 16кл.

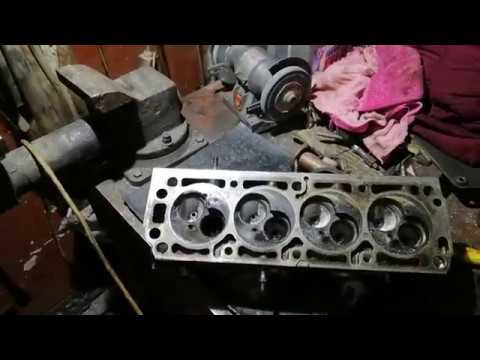

Подкралась нежданно капиталка мотора (прогнила прокладка и погнало ОЖ в первый цилиндр) Я считаю что любая поломка должна вести не только к ремонту, но и тюняшкам, по этому решил *по издеваться* над головкой, в наличии была одна шаровая фреза, 20мм диаметром и несколько конусных борфрез, по этому сильно не разгуляешься, но этого достаточно что бы расширить не много проходы и устранить дефекты литья. в процессах тюняшек как всегда мне помогал *любитель больших дырочек* Planlable

совместил каналы ГБЦ с каналами ресивера, (фоток нет) по прокладке пилил до нужного диаметра. так же прошелся фрезами в ресивере, не много облегчив проходимость потока.

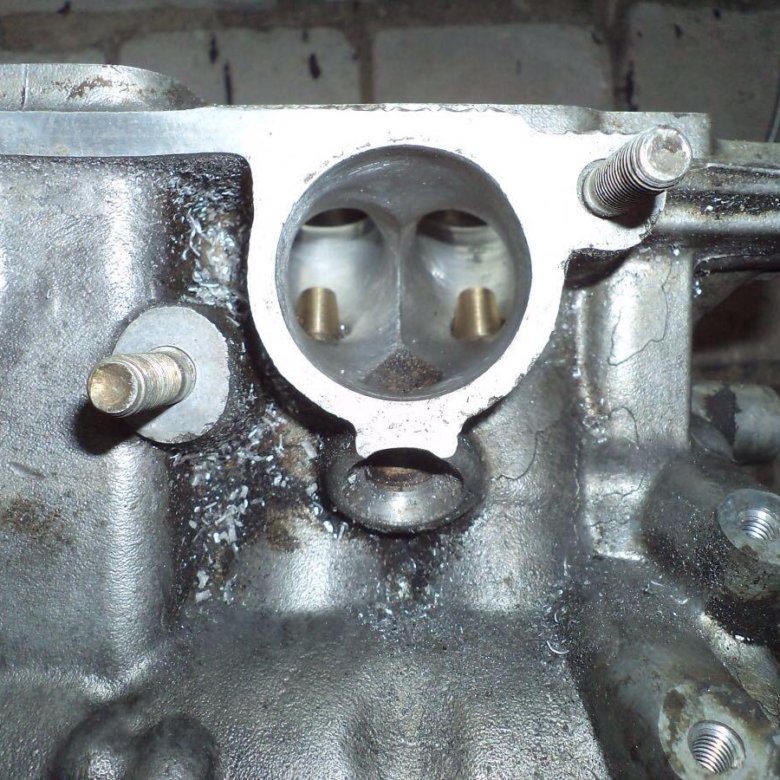

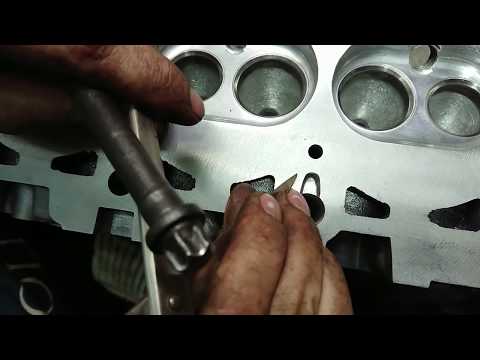

вообщем по этапно 1 спилил торчащие направляшки клапана. 2 убрал отливки торчащие в канале. 3 сделал тоньше и острее перегородку между камерами. 4 увеличил диаметр каналов. 5 совместил диаметры каналов ГБЦ/ресивер 6 шлифонул и выровнял стенки каналов.

с постом припозднился, на данный момент движок уже 5штук прошел.

Увеличиваем мощность двигателя ВАЗ-2112 16 клапанов своими руками — тюнинг детектед!

О тюнинге двигателя автомобиля ВАЗ-2112 можно говорить много и долго. Благо для этого в магазинах существует множество запчастей и различных доработок. В этой статье мы подробно расскажем вам о том, как провести тюнинг двигателя своими руками, обозначим каждую позицию отдельно и расскажем об их преимуществе. Вам только лишь останется решить, что конкретно доработать и с чего начать!

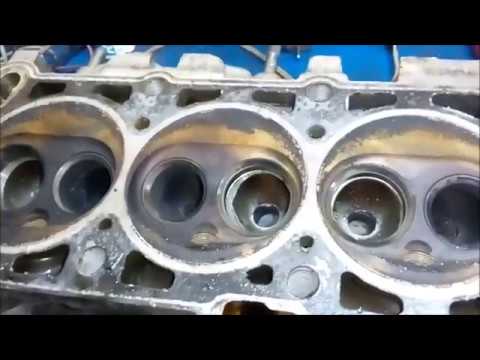

Обрыв ремня ГРМ на 2112 = ремонт 16кл. ГБЦ « Ремонт и тюнинг ВАЗ

Портинг – грамотный тюнинг ГБЦ

Тюнинг – популярное направление среди миллионов автолюбителей. Те, кто не доволен серийными автомобилями, кто стремится увеличить их мощность, прибегает к различным видам тюнинга. В вопросе доработки двигателя далеко не последнее, а скорее, одно из первых мест занимает тюнинг головки блока цилиндров (далее ГБЦ), так как именно от нее зависят многие мощностные показатели. Грамотная доработка ГБЦ позволяет добиться солидного прироста мощности – до 20 лошадиных сил, а в некоторых случаях еще больше. И одним из способов увеличить мощность двигателя, является портинг ГБЦ. Что это такое мы с вами выясним прямо сейчас.

Инструкция по тюнингу ГБЦ

Наиболее эффективным методом повышения мощности мотора с поршнем считается тюнинг ГБЦ.

Первым делом, нужно разобраться в том, как при помощи доработки головки блока цилиндра можно воздействовать на параметр мощности двигателя. Характеристики крутящего момента и мощности, которые определяются работой двигателя, основываются на коэффициенте НЦРС. Поэтому при увеличении наполнения происходит улучшение мощностных характеристик системы двигателя.

Для проведения тюнинга ГБЦ своими руками понадобится следующий набор инструментов:

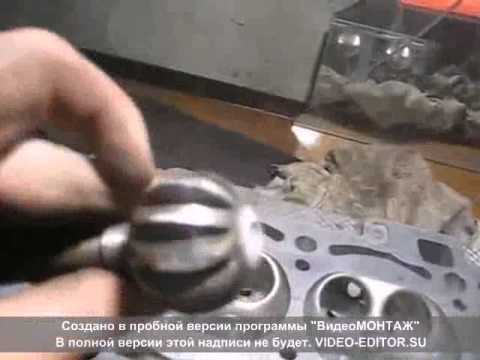

1. Фрез шаровой, который полностью будет подходить диаметру самой расточки;
2. Бумага наждачного типа;
3. Строительная дрель;
4. Специальные шарошки;
5. Штангенциркуль;
6. Рабочий шланг небольшого диаметра.

При смещении полки вращательного элемента в наиболее высокие оборотные каналы можно получить нормальное повышение мощности, которое будет пропорционально росту полных оборотов. Вращательный элемент функционирует на основе 2-х базовых факторов – объёма работы, а также коэффициента заполнения цилиндров. В случае если объём рабочей силы был уже повышен до предельного уровня, то придётся разбираться с особенностями наполнения. Здесь придётся воспользоваться спортивными распредвалами, которые имеют увеличенные клапанные подъёмы, а также расширенными этапами входа и выхода.

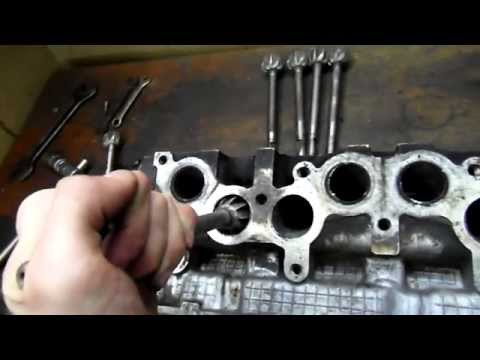

Следующим этапом тюнинга ГБЦ является стыковка основных коллекторов. Прежде всего, необходимо ликвидировать «лесенки», образующие в канальном отверстии различные завихрения, что становится в результате причиной неправильных стыковок и торможения основного потока. В процессе удаления дефектов нужно также доработать прокладки, активируемые коллектором. Перед тем как удалить участки нестыковок, рекомендуется осуществить стыковку коллектора и штифтов. Это нужно сделать, потому что коллекторное крепление на многих двигателях может вызвать определённое смещение ГБЦ и плоскостей. Два штифта нужно будет разместить с обоих краёв коллектора. Далее находим участок, где можно просверлить отверстие и вставить штифт. На него сажается коллектор, и работа принимает готовый вид.

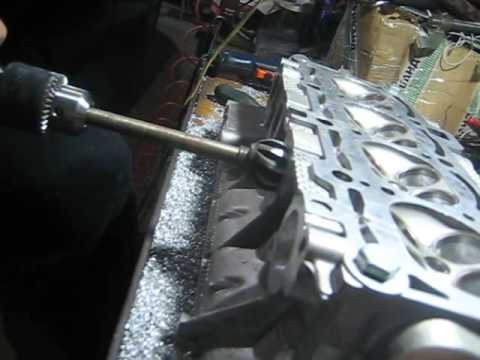

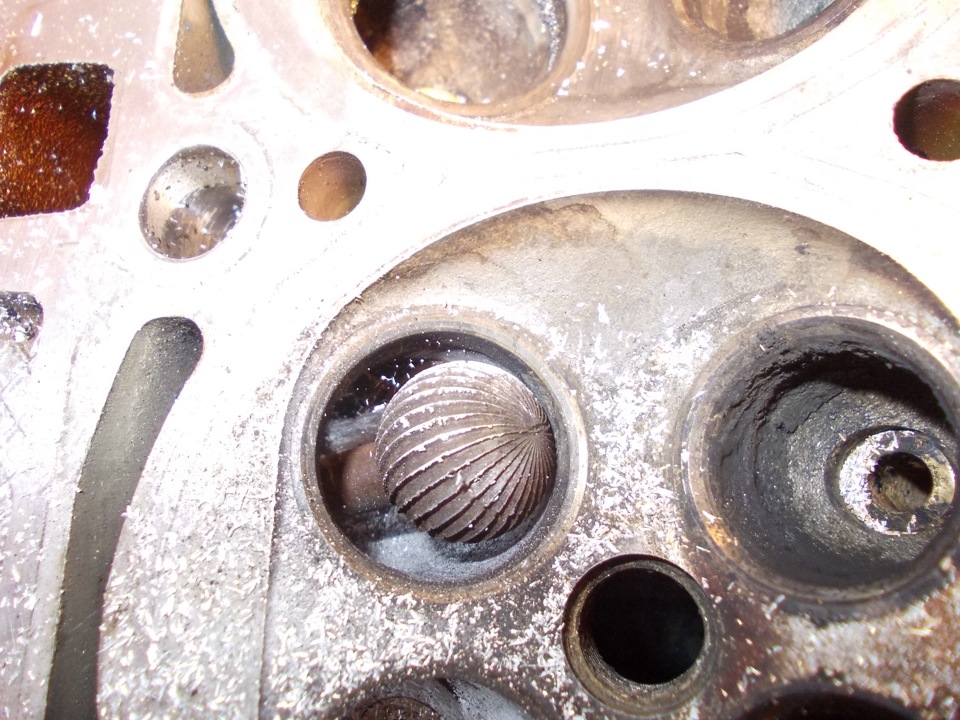

Потом в дело идут фрезы шаровые. Ими обрабатываются каналы. Нужно достичь того, чтобы канальный изгиб приобрел наиболее плавную форму. У поверхности должна присутствовать некоторая шероховатость, потому как это положительным образом оказывает влияние на то, как быстро испаряется бензин с поверхности канальных стенок. Элементы втулок направляющего типа тоже должны подвергаться тюнингу, чтобы снизить частоту помех, которые они создают. Втулки обычно стачиваются, чтобы снизить ресурс на моторах форсированного типа. Для сёдел и клапанов снижается вес, а также увеличивается способность пропускного типа. Для нормальной работы отсека сгорания улучшается наполнение основного цилиндра и предотвращается возможность детонации.

Что такое портинг?

Портинг ГБЦ очень часто называется портингом каналов, так как работа связана именно с доработкой впускных и выпускных каналов головки блока. Отработанные газы движутся по каналам с очень высокой скоростью и любое сопротивление, препятствующее этому движению, заметно влияет на динамику и мощностные показатели двигателя. Поэтому, те, кто стремится выжать максимум лошадей из мотора, обращает свое внимание даже на такие мелочи. Вместе с этим, портинг подразумевает колоссальный объем работ, а значит, и затрат, поэтому, давайте разберемся, на сколько это сложное дело.

Доработка ГБЦ

Вне зависимости от водительского стажа всем автолюбителям хочется увеличить мощность своего авто, и они ищут самые разные способы для достижения этого. В сущности, вариантов есть несколько, и одним из них является доработка ГБЦ. В результате проведения данного мероприятия можно увеличить мощность двигателя до 15%.

Как известно, крутящий момент, а, следовательно, и мощность двигателя, напрямую зависят от такого параметра, как степень наполнения топливной смесью камер сгорания цилиндров — чем выше наполнение, тем больше мощность двигателя и величина крутящего момента.

Для этого можно установить распределительный вал, в котором будут расширены фазы выпуска и впуска, а также увеличена степень поднятия клапанов. Но, как показывает практика, зачастую этого оказывается недостаточно. Если тщательно подойти к такому способу доработки ГБЦ, то можно обнаружить множество недочетов, которые на первый взгляд и кажутся мелкими, но, тем не менее, именно они препятствуют тому, чтобы в полной мере реализовать весь потенциал двигателя. Это обуславливается тем, что при массовом изготовлении двигателей и ГБЦ используются стандартные технологии. Но это все может исправить доработка.

Доработка ГБЦ является очень удачным способом повышения мощности двигателя. Прежде всего, это относится к доработке выпускных и впускных клапанов ГБЦ, что требуется для улучшения наполнения камеры сгорания за счет уменьшения потерь в каналах головки. Следует обязательно принимать во внимание то обстоятельство, что скорость движения газов в каналах ГБЦ почти звуковая — отсюда и шумы в процессе выпуска и впуска. Любые, даже очень незначительные, шероховатости и неровности ведут к снижению скорости потока, ухудшению наполнения цилиндров и падению скорости и мощности автомобиля.

В процессе проведения доработки ГБЦ необходимо провести следующие работы:

1. доработка каналов (увеличение диаметра, изменение геометрии, расчет оптимальных радиусов закруглений).
2. доработка клапанных седел (необходимо убрать острые кромки, которые в самом начале открытия создают сильное сопротивление).
3. необходимо как можно тщательнее совместить каналы в ГБЦ и впускным коллектором — даже малейшие местные несостыковки приводят к сильному замедлению скорости потока.
4. шлифовка каналов до достижения частоты 4-5 класса, что считается почти зеркальной.

Работа эта очень кропотливая и тонкая, и самостоятельно выполнять ее можно только в том случае, если имеется большой опыт работы в доработке и ремонте двигателей.

После того, как все мероприятия по доработке головки блоков цилиндров будут выполнены, можно полностью раскрыть потенциал двигателя Вашего автомобиля. Конечно, объем работы предстоит немаленький, придется поработать и потратиться, но конечный результат стоит того — авто порадует Вас мощностью и скоростью.

Смотрите также:

• Ремонт двигателей Тойота (Toyota)
• Ремонт двигателей Мерседес (Mercedes)
• Ремонт двигателей Ниссан (Nissan)
• Ремонт двигателя Мазда (Mazda)
• Опрессовка головки блока цилиндров

Все статьи >>

Что включает в себя портинг ГБЦ?

Мы упоминали о том, что портинг – это доработка каналов ГБЦ, а если говорить еще более подробно – это увеличение диаметра каналов, внутренняя обработка, изменение их геометрии, чтобы обеспечить максимально свободное движение газов. Следовательно, если изменению подверглись каналы ГБЦ, то нужны и новые клапана. Те, кто проводят тюнинг ГБЦ, в качестве улучшенного варианта предпочитают облегченные, Т-образные клапана. Так как все идет по цепочке, портинг включает в себя и доработку седел клапана, устраняются малейшие неточности, которые могут создавать сопротивление свободному движению газов. Наконец, завершающим этапом является доработка камеры сгорания. Доработка ГБЦ, или портинг – очень кропотливое дело, требует больших знаний и предварительных расчетов. Известны ситуации, когда после доработки головки двигателя, мотор становился вялым, а вся динамика ощущалась только на высоких оборотах. Поэтому, поручать это занятие нужно проверенным, специально обученным мастерам, так как велик риск не просто не увеличить мощность, а напротив, существенно понизить ее в результате грубого нарушения первоначальных характеристик.

Немного исторических фактов

В начале 80-х годов команда Brabham team выступающая в Формуле 2 начала использовать мотор Хонда V6. Этот мотор получился с пиковой мощностью, слабой серединкой и узким рабочим диапазонов. В тот год, они в чистую проиграли 4-х цилиндровым моторам BMW. После провального сезона, инженеры команды обратили внимание на мотор и заметили, что впускной канал на моторе слишком большой. Просто уменьшив его, они сразу получили прибавку 5% максимальной мощности (на высоких оборотах) и 20% улучшение на средних оборотах. Porsche к примеру, вначале построили свой гоночный мотор для 3.6 литра 911 GT3-RSR с использованием 42 мм впускных и 36 мм выпускных клапанов, такое решение показывало наилучший компромисс для современных, небольших камер сгорания с 4-мя клапанами на цилиндр и не большим (относительно) подъемом распредвалов для гоночных моторов. В последствии, после дальнейших исследований, тестов в 2004 году они уменьшили размер впускного клапана на 1 мм (41 мм) и выпускного на 2 мм (34 мм) и в результате получили существенное улучшение характеристик двигателя. Головка блока цилиндров ГБЦ каждого мотора имеет свои характеристики, они измеряются в потоке воздуха (flow -cfm cubic feet per minute) на специальных продувочных стендах. Вот еще один интересный пример Subaru WRX STI 2000cc. Показатели на впуске в сток ГБЦ – 284 CFM (28h3O), это очень хороший результат. Предлагаю посмотреть на характеристики ГБЦ легендарного Subaru WRC. На впускном канале – 265 CFM, это совсем на немного больше, чем на сток форд фокус (дюратек 2.0 литра) и на порядок меньше чем на сток субару СТИ 2.0. Конечно, на выпускном канале у WRC мотора, для раннего спула фло порядком увеличили (CFM — 218) в сравнении со стоком (CFM — 174). Ну здесь отдельная история, в стоке на СТИ выпуск далеко не оптимален (с мотором турбо форд или тем более mitsubishi EVО лучше не сравнивать). Еще один пример, мотор Duratec 2.0 имеет на впуске 255 CFM – этого достаточно для снятия 240 сил, зачем трогать голову? Если вы желаете больше, скажем 280 сил, то и здесь стандартного размера клапана хватит, но и есть свои тонкости в работе с каналами, ни в коем случае нельзя увеличивать весь их размер (только испортите характеристику мотора), все усилие необходимо направить на работу с горлом канала, клапаном и седлом. Если 300 сил, то здесь необходимо увеличить размер впускного клапана на 1мм и выпускного на 2мм. Любое увеличение проходного сечения канала, увеличит проходимость воздуха (показатели CFM) и конечно максимальную мощность, но в свою очередь уменьшит скорость потока, а значит и процесс утрамбовки ((INTAKE RAMMING) будет ухудшен, как следствие потеря мощности на малых и средних оборотах. Вскрыв каналы, вы эффективность наполнения цилиндров не улучшите, а только сдвинете на более высокие обороты (потеряв низы). Тут вопрос, что лучше установить распредвалы с большими фазами или остаться на стоке и вскрыть канал (горло канала). Да конечно эти процедуры вас приятно удивят на высоких оборотах, даже очень. Что бы все было правильно, вы должны точно знать, что вы хотите получить. Какую характеристику мотора, какую максимальную мощность, на каких оборотах. Чудес не бывает, если на моторе дюратек 2.0 литра цель 280 сил или на 1.6 лада – 220 сил, то конечно это не будет на 7000 об., а где-то на 8200-8500 и тут необходима уже подготовка всего мотора (не дешевая процедура). Установив цель – вы в таком случае делаете ГБЦ именно под эту задачу, необходимо получить не больше, а конкретное значение CFM, достаточное для поставленной задачи (не больше) . Все усилия необходимо направить на увеличение потока (flow) не за счет расширения канала, а на оптимизацию потока. Скажем так, теоретически максимальное значение какое может быть, это 146 CFM на 1 квадратный дюйм (минимального проходного сечения, часто горла канала). В реальности, рекордсмены (по данным 2008 года) 133 CFM/in2 для ГБЦ с 1 впускным клапаном и 137 CFM/In2 с 2 впускными клапанами на цилиндр. Будьте реалистами, скажем так для DOHC 130-132 CFM/In2 это вполне достижимый результат. Сток дюратек имеет значения 123 CFM/In2 (очень круто). Одно из правил работы с каналами – Форма это очень важно, а полировка нет. ГБЦ с грубой финишной обработкой, но с правильно сделанными формами всегда выдаст больше (на порядок) мощности, чем до блеска полированный, но с неправильными формами канал. Вообще будьте осторожны с финишной обработкой, особенно впускного канала, не используйте инструмент для этого с зернистостью больше чем 80, а то будут ухудшено смесеобразование. В аэродинамике есть такое понятие Пограничный слой (Boundary layer) грубая поверхность в отличии от зеркальной в данном случае это только плюс. Полировка выпускного канала делается таким же способом как и впускного, только, в данном случае необходимо немного больше «зеркала” . Выпускные газы содержат углерод (carbon) он в виде сажи, нагара оседает на стенках, поэтому используя абразив с зернистостью 240 или даже 320 приветствуется, это поможет решить данную проблему. (но не более). Мне кажется также стоит отметить один из важных моментов, который при портинге выпускного канала приводит к ухудшению. Очень часто я встречал, что люди стараются подогнать размер выпускного канала под размер выпускного раннера (коллектора). Это операция приводит к потери мощности, особенно на средних оборотах. Многим это может показаться глупостью, но должен быть резкий скачек (ступенька) между выпускным каналом и входом в выпускной раннер (выпускной коллектор). Это поможет уменьшить поступление выпускных газов обратно в цилиндры (к примеру в момент оверлап). Противоток выпускных газов всегда проблема на малых оборотах и к большому сожалению при установке распредвалов с большей полной фазой (duration) ситуацию только еще больше ухудшает. Как много в мощности вы выиграете при несоответствии размеров выпускного канала и выпускного раннера, будет зависеть от того, на сколько большая будет эта разница, ступенька. Но это не значит, что вы должны специально душить мотор на выпускном канале, он должен быть оптимального размера, точнее объема и минимального проходного сечения. Или наоборот использовать диаметр выпускных раннеров большего размера, чем необходимо. Просто, сделайте этот порог, ступеньку, не увеличивайте размер выпускного канала для того чтобы подогнать под размер выпускного коллектора. Для примера, на гоночном моторе 1.6 литра такая ступенька может прибавить до 3% максимальной мощности и около 5% в среднем диапазоне.

Расточка каналов ГБЦ

Расточка и полировка каналов впускного коллектора — важный шаг для оптимизации впуска, особенно если двигатель изменяется. Спросите любого уважаемого тюнера об основном принципе доработки ГБЦ, 9 из 10 назовут расточку и полировку каналов. Для людей с руками, мы рекомендуем провести эту операцию самостоятельно. Главное аккуратность и внимательно следить за тем, чтобы каналы коллектора и ГБЦ плавно переходили один в другой. Без ступенек, несовпадений, итп. Это очень важно, нестыковка в месте соединения ГБЦ и впускного коллектора может свести на нет всю работу. В этом месте будут возникать завихрения воздушного потока. Вместо ускорения получим пробку.

Еще один фокус — не сделать место стыка в форме шара. Выпуклость, вернее впадина на пути воздушного потока опять же не даст ему нормально пролететь в цилиндр, создаст завихрение и затормозит движение смеси. Внимательность, терпение и правильный инструмент помогут избежать этих ошибок, в результате двигатель задышит легче. Необходимые инструменты для домашней расточки гбц или портирования: прямая шлифмашинка пневмо или электрическая, фрезы, длинная насадка к шлифмашинке, абразив, насадка из свернутой шкурки, лепестковые круги круги. Всё это вы можете приобрести в ближайшем хозяйственном магазине.

16 клапанный карбюраторный двигатель ваз.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

Если установить ГБЦ с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры двигателя с подобной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «силу» своего автомобиля. Как переоборудовать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Возникает вопрос о разнице в мощности автомобилей. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а число лошадиных сил равняется 77, может быть значительно улучшено. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «кони»!

Это достаточно большая разница, поэтому стоит разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно очень аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как умельцы справляются с этой задачей, а после уже заняться разборкой самостоятельно.

Под клапанной крышкой можно обнаружить множество неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти массу неисправностей или изношенных деталей. Лучше заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего установить бронзовые втулки. Они очень надежны и довольно долговечны.

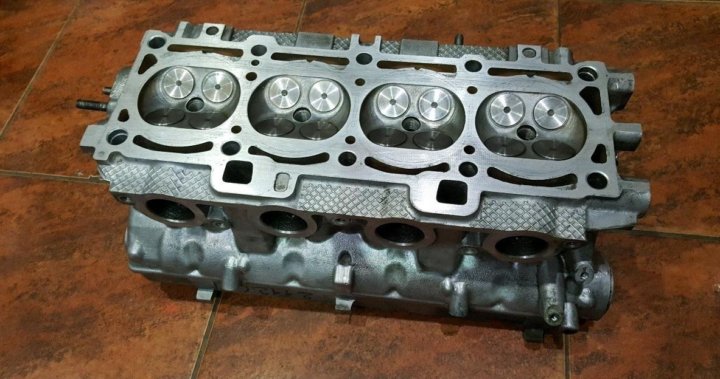

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту нехитрую операцию, необходимо разобрать двигатель. Стоит отметить, что многие детали придется заменить.

К ним относятся:

• трубка для антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ваз 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе улучшения двигателя необходимо доработать болты. Они используются для удержания 16-клапанной головки. Для модернизации двигателя ВАЗ не нужно менять блок цилиндров, но менять головку все же необходимо. Для того чтобы каждый болт надежно вошел в отверстие крепления головки, его следует подгонять не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в улучшении. Они должны идеально соответствовать размеру болтов. Если этого не сделать, то уровень надежности двигателя значительно снизится.

После этого следует заменить:

• • сначала поршни;

• а потом стержни.

Шатуны ваз 2114

Это необходимо сделать во время сборки цилиндров.

Теперь пришло время доработать и настроить проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков у них тоже различается. Это означает, что может возникнуть необходимость в удлинении проводки.

После сборки двигателя необходимо доработать проводку. Если автовладелец не хотел бы получать лишние финансовые траты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить деньги, поэтому не игнорируйте его.

Как переоборудовать 8 клапанный двигатель в 16 клапанный Особенности установки

Болты визуально могут сильно отличаться друг от друга, но бояться не стоит. Необходимо использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина 16 клапанов.

Для облегчения прохода этих болтов в отверстие их следует предварительно просверлить. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда владельцу автомобиля кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом. Они обязательно сделают все правильно и правильно.

Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора. Это отличный способ для того, чтобы немного увеличить мощность вашего транспортного средства.

Полезное видео

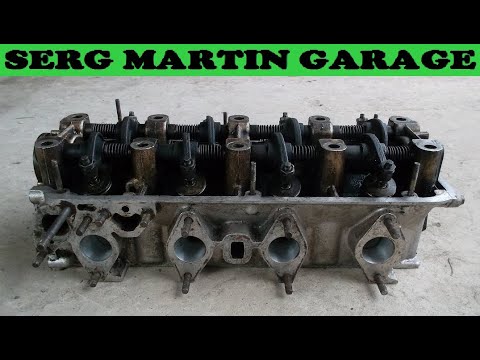

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить специальную программу на компьютер.

Объект переделки карбюраторный двигатель модификаций 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель переделка в 16-клапанный инжекторный путем установки блока главного цилиндра от ВАЗ 2112.

Испытания автомобиля ВАЗ-2109, на который была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об/мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

Что требуется для такого обновления?

• ГБЦ 16В,
• в сборе с коллекторами и ресивером,
• датчик детонации,
• трубка дроссельная с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• трубка выпускная с ДЦ,
• 4
• датчик с датчиком
• оба ролика
• шкивы распределительных валов,
• датчик фаз,
• крышка ГРМ,
• комплект проводки,
• контроллер,
• топливная магистраль и бензобак в полной комплектации,
• указатель и указатель уровня масла,
• датчик положения КВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала,
• шатуны,
• привод генератора,
• корпус масляного насоса с выходом для датчика положения КВ,
• выхлопная система в комплекте.

Заказ на работу

Все операции можно выполнять не снимая блока, но работать будет гораздо удобнее, если его снять.

• Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, сняты все ремни и ролики.
• Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
• Лоток удален. Старые поршни и шатуны заменены на поршни с плавающими пальцами от 12-й модели и шатуны «десятки». Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых патрубков можно оставить. Нет необходимости в датчике, который включает вентилятор.
• Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, у предыдущей головки болты все равно придется укорачивать, а в новой нужно просверлить отверстия сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак установлен на место и подключен к магистралям. Установлена ​​проводка к бензонасосу от блока управления. Провода датчика уровня топлива можно оставить старые.
• Чтобы не удлинять новую проводку, можно при ее установке в стенке моторного отсека прорезать отверстие как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
• Насос установлен от ВАЗ-2112.
• для вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с масломерным щупом.
• Головка монтируется, при этом старая прокладка заменяется на новую, под новую головку. Перед установкой желательно подготовить коллекторы и оголовок, для чего в местах соединения необходимо удалить все выступы, а конусы пройтись по каналам для уменьшения сопротивления внутри них.
• Термостат установлен от инжекторного двигателя Самара — 21082.
• Подсоедините патрубки системы охлаждения.
• Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн от инжекторной «восьмерки», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры старый остается, а для термостата нужно купить новый, предназначенный для инжекторного двигателя. Другие датчики также необходимо покупать новыми. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. Установлен на место воздушный фильтр, установлен трос газа от 21103.
• Выхлопная система установлена. Можно оставить старый глушитель, но придется покупать новый коллектор, «штаны» и резонатор.
• Подсоедините проводку к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем приступать к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборках можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшая ходовые качества своего автомобиля при высоких оборотах коленчатого вала. Стоит ли, и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автолюбители знают, что «девятка» имеет довольно неплохие ходовые качества, требует мало бензина и в целом не так прихотлива в уходе, как иномарки, поэтому ее часто тюнингуют. Замена двигателя с 8 кл на более совершенную модель имеет свои преимущества:

1. Повышение мощности.
2. Улучшение ходовых характеристик на высоких скоростях.
3. Эффективное использование топлива благодаря системе впрыска.
4. Более стабильная работа силового агрегата.
5. Постоянная регулировка клапана не требуется.

Но есть и минусы:

1. Для замены в своем гараже нужно много запчастей и инструментов.
2. На низких оборотах 16-литровый двигатель немного хуже своего 8-клапанного аналога.

Здесь два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может оттолкнуть от этой идеи.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная труба подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-й модели. Проводятся следующие работы:

1. Демонтируем старый блок питания, отключаем все трубы и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как вся сборка тяжелая. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Также проверьте натяжение ремня.
3. Далее необходимо заменить всю топливную систему: бак, топливный насос, топливопроводы.
4. Отличная замена баку «девятки» аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
5. Для топливопроводов нужно брать медные трубки, которые лучше гнутся.
6. Теперь можно заняться разводкой форсунки. Если «девятка» выпуска 2002 года и моложе, то особых проблем с подключением проводов не будет, а для более старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под днище и крепят шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9зубы.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Примерка помогает поставить все детали на место.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый агрегат и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109 по сравнению с 8-клапанным двигателем имеет лучшую тягу при достижении высоких оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный двигатель в 16 клапанный на ВАЗ 2109в инжекторный двигатель своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

На автомобиль ВАЗ 2109 устанавливается четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке , устройство поперечное.
• Шестнадцатиклапанный двигатель с двумя распределительными валами. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
• Фазно-распределительный впрыск — система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют конвертер выхлопных газов.
• На двигателе справа расположены: приводы распредвалов, и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленчатого вала.
• Передний — впускной коллектор, с форсунками, топливная рампа, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры расточены в блоке и имеют номинальный диаметр 82 мм. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Класс цилиндра указан латинскими буквами, снизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять подшипниковых опор крепятся к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Колпачки не взаимозаменяемы, специально обозначены на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в гнезда на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия; сзади такой элемент выполнен из металлокерамики.
  Одно полукольцо или оба меняются при увеличении осевого зазора коленчатого вала более чем на 0,35 мм.
• Вкладыши шатунных и коренных подшипников сталь-алюминиевые, тонкостенные. На опорах пятой, четвертой, второй и первой верхние основные вкладыши БЧ имеют на внутренней поверхности канавки.
  Отсутствуют канавки на нижних коренных подшипниках, верхнем подшипнике третьего подшипника и шатунных вкладышах.
• На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал изготовлен из ковкого чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
• Подача масла к шатунным шейкам от коренных через просверленные в коленвале каналы, закрытые пробками.
• Шкив привода распределительного вала установлен на коленчатом валу спереди. Он связан с ним, он же служит гасителем крутильных колебаний коленчатого вала.
• За коленчатым валом находится маховик со стальным зубчатым венцом, служащий для запуска двигателя стартером.
• Поршни изготовлены из алюминия. В продольном сечении сечение юбки поршня коническое, в поперечном — овальное.
  На наружной поверхности вверху выполнены три канавки для установки поршневых колец. В канавке под нижнее маслосъемное кольцо выполнены отверстия, через которые масло со стенок цилиндра направляется на поршневой палец.
  На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет несколько выше, чем в предыдущем, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра.

Два верхних поршневых кольца компрессионные.
Не дают газам прорываться в картер, и способствуют отводу тепла от поршня к цилиндру:

• На него устанавливается общая на четыре цилиндра головка. Изготовлен из алюминиевого сплава. Между головкой и блоком монтируется прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка крепятся винтами.
Головка центрируется на блоке с помощью двух втулок:

• По обеим сторонам головки в верхней части имеется по пять опор для установки распределительных валов.
• 16 клапанный двигатель на ВАЗ 2109 имеет два распредвала. Каждый из них имеет восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распределительные валы приводятся от коленчатого вала зубчатым ремнем.
  Натяжной ролик расположен под шкивом впускного распредвала, а натяжной шкив — под выпускным распредвалом. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на ведущих шестернях имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительных валов с метками на приводе распределительных валов, расположенном на его передней крышке .
• Металлокерамические седла и латунные направляющие клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: они выполнены на втулках на всю длину впускных клапанов и до 1/2 длины расточки на впускных втулках.
  Отверстия защищены от загрязнения крышками маслоотражателями, детали выполнены из маслостойкой резины.
• V-образные в два ряда стальные вентили. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротолкателями от кулачков распределительных валов. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  Благодаря этому изнашивается равномерно. Работа гидротолкателей осуществляется с постоянной подачей масла под давлением.
  Это обеспечивается каналом, расположенным в ГЦ, который имеет обратный шаровой кран, предотвращающий после остановки двигателя слив масла из масляных каналов и каналов, подающих масло к шейкам распределительных валов, расположенным внизу корпуса подшипника.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические загрязнения могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительных валов. Неисправный гидротолкатель подлежит замене; это не подлежит ремонту.

• Клапан закрывается под действием одной пружины. Он опирается на шайбу нижним концом, а на пластину, которую держат две сухари, — верхним концом.
  Снаружи складчатые сухарики выполнены в виде усеченного конуса, внутри расположены три упорных буртика, входящих в пазы на стержне клапана.
• На автомобиле ВАЗ 2109 16 клапанов двигатель оснащен комбинированной смазкой. Коренные и шатунные подшипники, гидравлические толкатели, шейки и подшипники распределительных валов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, кулачки распределительных валов, толкатели, на днище поршней и стержни клапанов распыляется масло. Остальные узлы двигателя смазываются под действием силы тяжести.
• На передней стенке БК установлен масляный насос. Вот внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• Маслоотделитель для принудительного отсоса газов расположен в крышке ГК.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16 клапанный инжекторный

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик двигателя до достижения им 2000 об/мин компенсируется заметным улучшением тяги на высоких оборотах. H 5000 об/мин двигатель легко идет по ровной прямой дороге.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, которая укомплектована ресивером и коллекторами.
• Дроссельная трубка с датчиком, контролирующим положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Манометр, показывающий массовый расход воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фаз.
• Высоковольтная проводка.
• Проводка к форсункам и под капотом.
• Полный бензобак.
• Индикатор уровня масла.
• Линии и трубки подачи топлива.
• Генератор.
• Рампа с насадками.
• Контроллер VS 5.1…-42
• датчик положения коленвала.
• Датчик скорости.
• Проводка к топливному насосу.
• Кронштейн для генератора.
• Натяжитель ремня.
• Шатуны.
• Коленчатый вал и шкив генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отводом под ДПКВ.

Совет: Хотя все работы можно производить и не снимая агрегат, но для удобства двигатель лучше снять.

Рабочие инструкции включают в себя:

• ГБ, бензобак, топливные трубки сняты.
• Демонтируется вся система зажигания.
• Генератор, термостат и все ремни и шкивы сняты.
• Установлен новый бензобак с топливным насосом. Его фото представлено ниже.

• Трубки системы охлаждения отсоединены. Несмотря на то, что некоторые из них можно использовать, цена на изделия небольшая, поэтому лучше все заменить.
• Лоток удален.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют более низкую степень сжатия. К тому же в них нет специальных выемок, которые нужны для клапанов новой ГБЦ.
• Производится замена масляного насоса на устройство, имеющее выход для ДПКВ на крышке.

• Замена патрубков всей системы охлаждения.
• Выполнены подготовительные работы по установке 16 клапанных головок. При этом расположение крепежных отверстий такое же, но их диаметр необходимо рассверлить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы необходимо брать от модели автомобиля с инжекторным двигателем. Их устанавливают на существующие штатные места.
• Подключен к магистральному топливному баку после его установки на место.
• Топливный насос подключен к блоку управления.
• Провода датчика показывающие уровень топлива остались старые.

Совет: Новую проводку можно не удлинять, а прорезать дополнительное отверстие в стене моторного отсека.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Насос меняется.
• Установлен новый сапун вентиляции картера, который приобретается одновременно с маслоизмерительным щупом.

• Новая головка установлена.

Совет: Перед этим нужно подготовить коллекторы и головку. Удалите все выступы, где детали сопрягались, и обработайте их фрезой. Это уменьшит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединить патрубки охлаждающей жидкости.
• Задняя крышка газораспределительного устройства, ролики, шкивы в сборе.
• Ремень установлен по меткам.
• Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора. Все предметы приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхний натяжитель используется один болт от старого и один новый, для чего на блоке есть отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива впускного распределителя вала — датчик фаз, в блоке — и в блоке и термостате — датчик температуры, датчик старый в голове и датчик давления масла остались, в термостате установлен новый от инжекторной модели.
• Клапанная крышка ставится на герметик.
• Оголены провода модуля зажигания, дроссельной заслонки, ресивера, гофры, свечи. Прокладывается проводка к датчикам.
• Установлен воздушный фильтр, новый кабель.
• Установлен новый паук, резонатор. Глушитель может остаться старым.
• Залито масло, охлаждающая жидкость, бензин.
• Проводка в салоне подключается к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным двигателем инжекторного типа, наглядно видно на видео. После проведения всех работ под капотом будет совсем другой, приятный на вид двигатель ВАЗ 2109автомобиль.

Комплектация ГБЦ для грузовых автомобилей · Технипедия · Моторсервис

Настройки

Вернуться к поиску

Информация об использовании

Как вы собираете головки блока цилиндров? Как проверить герметичность клапана? Как проверить зазор направляющих клапанов? Каковы причины потери мощности и неравномерной работы двигателя? На что следует обратить внимание при установке клапанов? Это видео отвечает на все эти вопросы.

Подготовка
Перед монтажом головка блока цилиндров и все соответствующие детали очищаются и проверяются на предмет износа и повреждений.

00:30 до 1:27 Проверка клапанов
Зона уплотнения на головке клапана не должна быть запрессована. Небольшой износ может быть устранен путем доработки. Поверхности штока клапана и поверхности штока не должны быть повреждены. Поврежденные клапаны подлежат отбраковке. Соосность клапанов проверяют стрелочным индикатором. Небольшие отклонения в концентричности можно исправить с помощью станка для шлифовки клапанов.


1:27 до 2:30 Проверка зазора направляющей клапана
Чтобы определить зазор направляющей клапана, сначала определите диаметры направляющей клапана и штока клапана, а затем вычтите последнее из первого. Определенный зазор необходимо сравнить с заданными значениями производителя.
После проверки клапаны следует вставить обратно в направляющую клапана. Затем следует проверить, правильно ли они подходят и закрываются. Для этого нельзя устанавливать маслосъемные колпачки.

2:30 до 3:16 Измерение углубления/выступа клапана
Правильный выбор углубления или выступа клапана является предпосылкой для плавного взаимодействия всех компонентов. Поэтому необходимо соблюдать размеры, указанные производителем двигателя. Если клапаны расположены слишком глубоко в головке блока цилиндров, это приводит к уменьшению компрессии. Если выемка клапана слишком велика, вероятно, используется не тот клапан. Если они выступают слишком далеко в камеру сгорания, они могут столкнуться с поршнем.

3:16 до 4:15 Проверка герметичности клапанов
Негерметичные клапаны могут привести к неравномерной работе двигателя, потере мощности или прогоранию клапанов.
Герметичность клапана можно проверить с помощью устройства для проверки низкого давления. В качестве альтернативы испытание можно провести путем распыления небольшого количества жидкости на клапаны. В этом случае жидкость не должна течь через клапаны и вставки седла клапана слишком быстро. Если да, то клапана не герметичны.

4:15 до 5:50 Установка клапанов
Смажьте клапаны и вставьте их в направляющие. Далее устанавливаем маслосъемные колпачки. Для предотвращения повреждений во время этого процесса можно использовать защитную втулку.
Пружины клапанов необходимо проверить на прямоугольность и длину, а затем установить. После монтажа клапанных пружин и установки половинок сухарей клапанов головка блока цилиндров готова к сборке.

Ключевые слова :

клапан , втулка цилиндра , отверстие цилиндра , цилиндр

Группа товаров :

Крышка цилиндра

видео

Комплектация ГБЦ для грузовых автомобилей

Группы продуктов на ms-motorservice.

com

Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

Использование файлов cookie и защита данных

Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

Настройки конфиденциальности

Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

Измените настройки конфиденциальности, нажав на соответствующие кнопки

• Необходимый
• Удобство
• Статистика

Необходимый

Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

Этот веб-сайт будет:

• Сохранение файлов cookie, необходимых системе
• Сохранение настроек, которые вы делаете на этом веб-сайте

Этот сайт никогда не будет делать следующее без вашего согласия:

• Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
• Анонимно оценивайте посещения и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Удобство

Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

Этот веб-сайт будет:

• Сохранение файлов cookie, необходимых системе
• Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

Этот сайт никогда не будет делать следующее без вашего согласия:

• Анонимно оценивайте посещения и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

124 мотор 16 клапан характеристики

Двигатель ВАЗ 21124 16 клапанов появился в 2004 году, путем реконструкции и усовершенствования двигателя 2112 и устанавливался на автомобили производства концерна АВТОВАЗ, модели 2111, 2112, 2111.

Обновленный двигатель внутреннего сгорания получил увеличенный рабочий объем – 1,6 л. Увеличенный объем двигателя ВАЗ 21124 был достигнут за счет увеличения расстояния между осями коренных и шатунных шеек коленчатого вала на 7,3 мм (было 30,5 мм, теперь 37,8 мм). Причем увеличение объема произошло без изменения диаметра цилиндров, он остался прежним – 82 мм.

Таким образом, замысел дизайнеров был достигнут — доведение характеристик экологичности до европейского уровня. Рассмотрим его описание более подробно.

Особенности конструкции

Основная часть двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается от своего предшественника размерами. Он окрашен в заводской синий цвет. Его высота, расстояние от оси коленчатого вала до верхней плоскости, стала составлять 197,1 мм, против 194,8 мм у модели 2112.

Изменены размеры отверстий под болты головки блока, они с подъемником с резьбой М10×1,25. Опоры коренных подшипников на 124-м моторе, со второй по пятую, снабжены каналами, предназначенными для подвода масла, охлаждающего поршень в процессе работы.

Коленчатый вал устанавливается так же, как на моделях 21126 и 11194, с маркировкой 11183, отлитой на шестом противовесе. За счет радиуса кривошипа 37,8 мм ход поршня составил 75,6 мм. На валу установлен зубчатый шкив для привода ГРМ. Ремень имеет ширину 25,4 мм и 136 зубьев, параболическую форму. Ресурс ремня 45 000 км пробега.

Шкив предназначен для привода вспомогательных агрегатов с помощью клинового ремня. Используются ремни трех типов, различающиеся по длине в зависимости от комплектации:

• Если привод только для генератора — длина ремня 742 мм.
• При наличии ГУР — 1115 мм.
• В наличии ГУР и кондиционер 1125 мм.

Шкив сконструирован таким образом, что действует как демпфер, уменьшая скручивающие нагрузки, действующие на вал. Другая функция заключается в определении положения коленчатого вала с помощью датчика и шестерни, установленной в демпфере.

Улучшение коснулось поршней. Их днища выполнены с углублениями для клапанов глубиной 5,53 мм, чтобы избежать ударов клапанов о днище поршня при обрыве ремня ГРМ.

На предыдущих моделях ВАЗ 16в без выемок или с выемками небольшой глубины в такой ситуации был риск загнуть клапана, что приводило к дорогостоящему ремонту. Итак, опасения и часто задаваемые вопросы — гнутся ли клапана на этом двигателе, сняты ли.

Маслосъемные и компрессионные кольца изготавливаются из стали или чугуна. Соединение поршней и шатунов осуществляется с помощью плавающих пальцев диаметром 22 мм, длиной 60,5 мм с фиксацией стопорными кольцами. Пальцы и шатуны позаимствованы у модификации ВАЗ 2110.

Головка блока 16-клапанного двигателя ВАЗ 21124 имеет увеличенный участок для присоединения фланца впускного коллектора. Оба распредвала, для выпускных и впускных клапанов, а также сами клапана, пружины, гидрокомпенсаторы также сохранены от предыдущей модификации двигателя.

Во избежание путаницы валы маркируются цифровым кодом. Если он заканчивается на 14, то это вал выпускного клапана, если на 15, то это вал впускного.

Еще одно отличие состоит в том, что на впускном валу есть необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель избавился от необходимости производить сервисные клапаны с точки зрения регулирования. Однако они очень чувствительны к чистоте и качеству смазки. Некачественное масло быстро выводит из строя детали и подлежит замене; такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапаны с одной пружиной и стержнями диаметром 7 мм (на восьмиклапанных головках их диаметр 8 мм). Распредвалы снабжены зубчатыми шкивами с метками для установки фаз газораспределения. По сравнению с моделью 2112 метки смещены друг от друга на 2°.

Так же, как и валы, шкивы имеют отличия по конструкции и маркировке — на входе с обратной стороны приварена планка, на выходе она отсутствует. Оба шкива имеют круглые метки на ступице.

Правильное натяжение ремня осуществляется с помощью поддерживающих и натяжных роликов с фланцами (для исключения возможности проскальзывания).

Прокладка головки блока цилиндров изготовлена ​​из безасбестового материала. Отверстия для баллонов выполнены с металлическим кантом.

Впускной коллектор интегрирован с ресивером и изготовлен из пластика.

Впервые на автомобили семейства ВАЗ 2110 был установлен каталитический нейтрализатор, совмещенный с выпускным коллектором. В зависимости от того, для каких требований ЕВРО 4 или 5 предназначен мотор 124, устанавливается другой тип коллектора.

Обновлена ​​конструкция топливной рампы, ее стали производить из нержавеющей стали. С топливной системы сняли сливную магистраль, вместо нее на насосе установили перепускной клапан для сброса избыточного давления. Для подачи топлива непосредственно в цилиндры использовались форсунки производства Bosch и Siemens.

Катушки зажигания ставились на свечи, на каждую свечу индивидуальная катушка, с доп фиксацией к клапанной крышке. При таком способе отпали высоковольтные провода, а управление зажиганием стали осуществлять блоки управления Bosch M7.9.7 или русский Январь 7.2, предназначенные для ЕВРО-4 и 3.

Тюнинг

Простая прошивка или чип тюнинг на 124 двигатели , особенно технические характеристики не изменятся. Для заметного увеличения мощности необходимо доработать двигатель.

• Самый простой и распространенный тюнинг двигателя 21124 — это установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким образом можно поднять мощность до 120 л. с. К этому можно добавить немного мощности, установив более легкий поршень. Это, в то же время, снизит расход топлива ВАЗ 21124.
• Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами открытия клапанов.
• Компрессорная установка дает примерно такой же эффект; устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
• Стабильная работа двигателя на любых оборотах обеспечивается установкой четырех дросселей, по одному на каждый цилиндр. По народному опыту наиболее подходящим вариантом является установка впрыска от ToyotaLevin. Для этого собирается комплект самих дросселей, переходной коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. Из-за того, что обороты превышают лимит, необходимо установить облегченную поршневую и широкофазные распредвалы. С этой модификацией мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми поломками и необходимостью производить серьезный ремонт ВАЗ 124, в связи с тем, что двигатель легко и часто крутится до 9000 об/мин.

Неисправности и ремонт

Самая частая неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда двигатель 21124 троит. Это выражается в нестабильной работе двигателя, перебоях в работе, повышенной вибрации, шуме и расходе бензина. Какие могут быть причины этого неприятного явления и какой ремонт двигателя ВАЗ 21124 предстоит сделать.

Если троит двигатель на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, продиагностировать зажигание, систему подачи топлива, механизм газораспределения, электронику и механические части (поршни и коленвал) и отремонтировать ВАЗ 124, даже если делать самому…

• Зажигание — поочередно снимаются провода со свечей. Если срабатывание увеличивается при отсоединении провода, то цилиндр исправен. Если троит все равно есть, то проблема в нем. При этом проверяют свечу зажигания и высоковольтный провод. Проще всего установить новые, а если проблема не устранена, то диагностику необходимо продолжить проверкой модуля зажигания. Также можно попробовать заменить его на исправный или проверить его цепь мультиметром.
• Перебои могут быть вызваны некачественным топливом. В этом случае его нужно менять, а также промывать форсунки.
• Поршневая и клапанная группы испытываются вместе. Во-первых, можно отсоединить шланг сапуна. Если из сапуна идет белый дым, то проблема кроется в поршнях, а точнее в их кольцах. Если дыма нет, то надо мерить компрессию. Пониженная компрессия обычно свидетельствует о неисправности клапана. При нормальной компрессии можно попробовать отрегулировать клапана. Неисправности мотора могут возникать из-за заклинивших или, наоборот, слишком ослабленных клапанов. Эти случаи грозят проведением самого сложного и дорогого ремонта ВАЗ 21124.
• Также перебои могут возникать из-за неисправного датчика положения коленчатого вала. Его снимают, отметив его положение, и проверяют сопротивление катушки датчика. В норме он должен показывать сопротивление 550-750 Ом.

Других особых проблем двигатель 124 не вызывает. Раньше была проблема с ударом клапанов о поршень и загибанием клапанов и последующая необходимость ремонта ВАЗ предыдущих модификаций. Но, 124-й двигатель избавлен от этой проблемы, за счет выемок в днище поршня.

А используя для новой модели агрегатную базу и платформу «восьмерки», в Тольятти понимали, что к моменту запуска серийного производства ВАЗ-2110 «восьмой» двигатель неизбежно устареет. Ведь с начала восьмидесятых годов в мире ужесточились экологические требования, а литровая емкость постоянно увеличивалась. «Заряженные» модификации Volkswagen Golf MKII и Opel Kadett E были практически в два раза мощнее базовых версий (и отечественной Самары!), ведь их моторы выдавали 130-140 «лошадок»! К тому же стало ясно, что двигатель должен быть не только мощнее и экологичнее, но и экономичнее своего предшественника.

Этого можно добиться несколькими способами. Во-первых, ВАЗ безоговорочно принял переход на больше, что теоретически позволяло выполнять любые актуальные на тот момент стандарты чистоты выхлопа.

Во-вторых, нужно было увеличить литровый объем, чтобы поднять количество «лошадей» под капотом, оставаясь при этом в том же рабочем объеме. Ведь не все страны мира приветствовали «большие» двигатели из-за налогов. Да и НАМИ жестко определил «литровый диапазон» советской техники — ВАЗы должны были укладываться в диапазон 1,2-1,6 литра.

В то время мир уже опробовал на практике два способа «поднять настроение» — установка турбокомпрессора или переход на многоклапанную головку блока, где количество впускных и выпускных клапанов на каждый цилиндр удвоилось. Взвесив все за и против, ВАЗ остановился на втором варианте, так как наддув потребовал бы гораздо больших затрат и технологических новшеств, а схема с четырьмя клапанами на цилиндр, в остальном («вниз») мало чем отличалась от восьмиклапанной, а за счет лучшего наполнения цилиндров показатели мощности и крутящего момента при прочих равных должны были увеличиться на 10-15%. Это означает, что вместе с «инжектором» с 1,5-литрового двигателя действительно можно было снять не менее 90 л. с.

Опять Порше

Не имея собственного опыта проектирования подобных конструкций, сотрудники ВАЗа обратились к специалистам Порше. Кроме того, советская сторона нуждалась в помощи немцев. Контракт, подписанный в 1987 году, включал в себя как аэродинамические работы, так и разработку 16-клапанного двигателя с многоточечным впрыском. При этом рабочий объем остался прежним – 1,5 литра.

Однако на ВАЗе не сидели сложа руки, переложив усилия по разработке нового двигателя на плечи и руки немецких «специалистов»! Под руководством А. Симульмана был собран вариант многоклапанной головки блока с литыми свечными колодцами — то есть без вставных деталей.

Конструкция 16-клапанной головки блока родилась в тесном сотрудничестве с зарубежными специалистами и при этом оказалась полностью оригинальной

Вариант, предложенный Порше, был менее технологичным — в частности, требовал очень прокладка сложной формы для головки блока, за изготовление формы для изготовления которой советские РТИ просто не брались. Но немецкая компания Elring, с которой связались специалисты ВАЗа, согласилась сделать все за четыре месяца и 400 000 немецких марок! И первое, и второе совершенно не устраивало ВАЗ, поэтому пришлось… разрабатывать конструкцию силами ВАЗ РТИ НТЦ, на что хватило одного месяца и 1500 рублей.

Однако в дальнейшем специалистам Porsche пришлось привлекать малоизвестные и узкоспециализированные фирмы из Австрии и Италии к технологической отработке и доводке головной отливки. При этом свечные колодцы на ранних 16-клапанных двигателях были вставными, а начиная со 124-го стали литыми, как это изначально и задумывалось в Тольятти.

Шестнадцатиклапанная головка потребовала серьезной модернизации «восьмерочного» двигателя, который по требованию ВАЗа стал своеобразной заготовкой для «шеснаря».

Помимо шестнадцатиклапанной конструкции с двумя распредвалами, двигатель 2112 отличался еще и наличием гидротолкателей с автоматической регулировкой теплового зазора, ведь только компактная «гидравлика» позволяла разместить еще один вал и восемь дополнительных клапанов в головке блока цилиндров. Помимо газораспределительного механизма, «двенадцатый» двигатель также получил оригинальные впуск и выпуск.

Несмотря на компоновочное сходство с 8-клапанным двигателем ВАЗ-21083, «топ» нового двигателя получил два распредвала, 16 клапанов и ряд принципиальных отличий

Впускной коллектор на 16-клапаннике разнесло вместе с выпуском. Изначально впуск был сделан из легкого сплава, а на 1,6-литровом моторе он стал пластиковым

Специалисты Porsche сразу засомневались, подойдет ли к новому мотору блок и коленвал прежней «восьмиклапанницы» — ведь нагрузки, с учетом возросшей мощности и крутящего момента, неизбежно возрастут. Специальные стендовые испытания двигателя ВАЗ-21083 в Германии подтвердили, что его конструкция и механическая прочность вполне допускают такой «тюнинг», но позже, для успокоения, противовесы на коленчатом валу для инжекторных двигателей были немного увеличены, а блок, при двигатель превратился в 16-клапанный, получил важную доработку: в опорах коренных подшипников появились дополнительные масляные каналы с запрессованными в них форсунками, благодаря чему днища поршней омываются маслом под давлением.

Немецкой стороной также была разработана и оптимизирована форма камеры сгорания, благодаря которой, даже с учетом высокой степени сжатия (10,5), двигатель ВАЗ-2112 работал без детонации на бензине с РВ 91-95.

На первых этапах доводки 16-клапанного двигателя использовались знакомые специалистам Porsche компоненты распределенного впрыска немецкой фирмы Bosch, но позже (с 1990 года) советская сторона стала активно сотрудничать с американской компании GM, перешедшей на систему «Джем» не только на многоклапанных моторах, но и на обычных восьмиклапанниках как «восьмого», так и «классического» семейств. Ирония судьбы заключалась в том, что через пять лет ВАЗ вернулся к компонентам впрыска «Бош» на своих двигателях, прекратив сотрудничество с GM в этом направлении.

Долгая работа, короткая жизнь

Впервые «десятка» с новым двигателем была официально продемонстрирована в конце 1992 года в Московском Манеже, а в 1994 году АвтоВАЗ «заметил» предсерийный прототип ВАЗ-2110 на Парижском автосалоне.

«Десятка» с шестнадцатиклапанником стала настоящей звездой мартовского журнала «За рулем» в 1993 году: помимо обложки, яркой новинке были выделены четыре первые страницы

16 клапанов — так будет по-русски

Как оказалось, под большой пластиковой крышкой с «иностранной» надписью «16 VALVE» находился 16-клапанный двигатель ВАЗ-2112, развивавший 94 л.с. при 5600 об/мин. При этом мотор оказался достаточно тяговитым — 130 Нм, он выдавал уже при 3600 об/мин. Таким образом, литровая мощность нового двигателя составила 62 л.с. — не самый плохой показатель по меркам начала девяностых. По крайней мере европейские и японские аналоги с аналогичной конструкцией двигателя развивали около 65-70 л.с. на литр рабочего объема.

Спидометр не врет: с 16-клапанником новая модель ВАЗ вплотную подошла к отметке 200 — особенно на спидометре. Если быть точным, то «сто третья», по заявлению производителя, разгонялась до 185 км/ч

Двигатель ВАЗ-2112 сочетался с вентилируемыми передними тормозами и усиленной трансмиссией

Более мощный двигатель требовал усиления и деталей трансмиссии – в частности, применение нового вторичного вала с повышенной жесткостью, а также увеличение диаметра сцепления с 19от 0 до 200 мм.

16-клапанный двигатель в десятке, в отличие от самарских, заложен еще на уровне проектирования макета ОПП АвтоВАЗа 27 июня, но полноценный серийный выпуск начался только в 1996 году. При этом многие из первых «живых» автомобилей комплектовались не новомодным «шеснаром», а банальным карбюраторным (!) двигателем с индексом 2110.

Теоретически 16-клапанный ВАЗ мог подогреть интерес иностранного покупателя к продукции из Тольятти. На практике же мощная «десятка» серьезно интересовала только внутреннего потребителя

Планировалось, что 16-клапанник получит еще и «зубило» — своеобразный запоздалый ответ АвтоВАЗа на Volkswagen Golf GTI.

Однако позже выяснилось, что установка этого двигателя под капот Самары требует кузовных доработок, несовместимых с крупносерийным производством, поэтому в дальнейшем от этой идеи отказались, а прерогативой остался 16-клапанный двигатель ВАЗ-2112. из «десятого» семейства.

Однако 16-клапанные моторы под капот Самара все-таки «утекли»: тольяттинское ЗАО «Супер-Авто» выпускало ВАЗ-2113 и ВАЗ-2114 в «улучшенной комплектации», в которую входили двигатели объемом 1,6 л (21124 и 21126) с четырьмя клапанами на цилиндр. Почти 100 сил позволяли «суперчелюстям» не только на равных конкурировать с остальными вазовскими шестнадцатиклапанниками, но и вступать в светофорные гонки с бюджетными иномарками.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

Полуторалитровый шестнадцатиклапанник с индексом 2112 легко отличить по светлому цвету впускного коллектора, выглядывающего из-под пластиковой крышки

Однако «чистый двенадцатый» двигатель не долго продержатся на конвейере — менее пяти лет, что особенно удивительно для ВАЗа с его моторами-долгожителями. Просто в дальнейшем конструкторы решили увеличить рабочий объем как восьми-, так и шестнадцатиклапанных двигателей «десятки» до 1,6 литра, что было достигнуто за счет установки более высокого блока цилиндров и увеличения хода поршня с 71 мм. до 75,6 мм. Новый 16-клапанный двигатель получил индекс 21124 – в народе известный как «124-й двигатель». Важным его отличием от первых шестнадцатиклапанных ВАЗов является «бесплунжерный поршень»: то есть при обрыве ремня ГРМ клапаны уже не встречаются с поршнями. Интересно, что разработанный немцами 1300-кубовый двигатель G8 тоже был «подключаемым», но с увеличением рабочего объема до 1,5 литра от этого недостатка удалось избавиться на восьмиклапанных версиях ( 21083/2111).

124-й двигатель отличался от первого шестнадцатиклапанника увеличенным рабочим объемом. Визуально мотор легко отличить по пластиковому впускному модулю

Добавление 100 «кубиков» рабочего объема позволило не только исправить эту конструктивную особенность двигателя ВАЗ-2112, но и безболезненно перейти на евро- 3 нормы без заметного ухудшения показателей максимальной мощности и крутящего момента.

Бессмертные «шеснари»

В дальнейшем шестнадцатиклапанный мотор, наряду с восьмиклапанным 21114, также использовался, так как были созданы все эти переднеприводные Жигули.

Как и «десятка», за десять конвейерных лет Калина успела примерить две «шенары» разных размеров

16 клапанные двигатели ваз стали серийно устанавливаться на автомобили десятого семейства. С начала устанавливались двигатели 2112 объемом 1,5 литра, а затем на смену ему пришел 1,6 21124. Когда автомобиль Приора начал выпускаться серийно, на него уже устанавливались двигатели 21126. Ну, для начала разберемся, чем отличаются двигатели 2112 1,5 от двигателя 21124 1,6, а потом перейдем к двигателю приора.

Основные отличия 16 клапанных двигателей ВАЗ.

Итак, основное отличие двигателя 2112 1.5 от двигателя 21124 1.6 заключается в разных блоках цилиндров на фото показан блок цилиндров от двигателя 1.6, его маркировка 11193, его обычно называют высоким блоком т.к. его высота составляет 197,1 мм.

На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его обычно называют низким блоком, так как его высота составляет 194,8 мм.

Высотой блока считается расстояние от оси вращения коленчатого вала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигателе 2112 1.5, установлен девятый коленвал с радиусом кривошипа 35,5 мм. С этим коленвалом ход поршня составляет 71 мм. На двигатель 1,6 21124 устанавливается коленчатый вал с радиусом кривошипа 37,8 мм. С этим коленвалом ход поршня составит 75,6 мм.

Соответственно, за счет того, что на двигатель 1.6 установлен высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило добиться объема 1.6 литра. Устройство двигателя автомобиля тоже в поршнях, если смотреть на них сбоку, то разницы не видно.

Ну а если посмотреть на них сверху, то разница очевидна.

Слева поршень от 1,5 до права от 1,6. Как видите, на поршнях от 1,6 циковка под клапан сделана глубже, именно из-за этого при обрыве ремня ГРМ на 1,6 клапан не гнется, а на 1,5 при обрыве ремня ГРМ, т.к. циковка под клапан сделана менее глубокая, тогда клапана погнешь… Всем рекомендую, у кого 1,5 поршня от 1,6, тем самым вы сэкономите себе кучу нервов, времени и денег. Если где-то на трассе у вас оборвется ремень ГРМ на 1,5, то у вас загнется клапана и до дома вы сможете добраться только на эвакуаторе, а если вы себе поршни от 1,6 снабдите, то вам нужно будет только доехать до ближайшего сервиса станции на тросе или эвакуаторе и просто поменяйте ремень и езжайте дальше. Для установки в 1.5 поршня от 1.6 рекомендуется поставить прокладку от приоры, для компенсации степени сжатия и чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях одинаковые, а если ставить коленвал от двигателя 1.6 в блок 1.5, то поршни нужно приобретать со смещением, ВАЗ серийно их не выпускает, но их можно приобрести в интернете магазины.

Отличие ГБЦ на 1,5 и 1,6 только в том, что на головке от 1,6 увеличена площадь фланца для крепления ресивера, поэтому с 1,6 можно установить на головку блока от 1,5, но не наоборот.

Следующее отличие заключается в разных шкивах распределительных валов.

У 1,6 на шкивах метки для установки ремня ГРМ смещены на 2 градуса относительно аналогичных меток на шкивах от 1,5. Поэтому они не взаимозаменяемы и имеют свою маркировку.

Отличие есть и в клапанных крышках двигателей, 1.6 комплектуется индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышке имеется отверстие под болт индивидуальной катушки зажигания.
Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 оснащен модулем зажигания и для него на клапанной крышке есть две шпильки для его крепления.
Следующее отличие заключается в маслозаливной горловине, у 1.6 горловина, как и сама крышка, имеет резьбу, а у 1.5 принцип крепления крышки заливной горловины аналогичен, как и на 8 клапанных девятках, без резьбы . Клапанная крышка 1.6 в месте установки модуля зажигания на крышке 1.5 допустим у нее есть сфера, а уже к этой сфере идут штуцеры для вентиляции картерных газов двигателя. На 1,5 такой сферы нет, так как там установлен модуль зажигания, и штуцеры вентиляции картерных газов находятся в одной горизонтальной плоскости. У 1.6 они в вертикальной плоскости.

Отличие приоровского двигателя от ваз 2110.

Перейдем к приору движку и сравним его с двигателем 21124.
Приоровский двигатель 21126 мощнее на 8 лошадиных сил двигателя 21124, это связано с тем, что шатунно-поршневая группа Приоры намного легче и меньше, чем на десятимоторнике. Суммарная масса шатуна и поршня вместе с поршневыми кольцами и шатунными втулками для приоровского двигателя составляет 79 г.5 грамм против 1235 грамм у десятого двигателя. Так, приоровская шатунно-поршневая группа легче десятой на солидные 440 грамм. Вес приоровского шатуна 402 грамма против 701 грамма у десятого. Вес предыдущей поршня составляет 247 граммов против 351 грамма у десятого поршня.
Поршень Приорова имеет практически плоскую поверхность, что позволило увеличить степень сжатия и, соответственно, мощностные характеристики двигателя.
Но из-за того, что на поршне очень незначительные циковости под клапаном, то при обрыве ремня ГРМ клапан гнется.

Вес поршневого пальца Приорова 67 грамм, десятого 93 грамма. Приоровские поршневые компрессионные кольца получили меньший вес, чем десятитипные, а также маслосъемные кольца. Шатунная вставка Проирова уже десятой, но за счет того, что она значительно толще, вес у них почти одинаковый. Прокладка ГБЦ на десятом двигателе безасбестовая, имеет толщину 1,15 мм. На приоровском двигателе прокладка металлическая, имеет толщину 0,43 мм. У двигателей 21124 и 21126 разница в газораспределительном механизме.
Ремни ГРМ отличаются рисунком протектора. На приоре он более округлый, а на десятке более четкие углы, соответственно ремни ГРМ не взаимозаменяемы. Отсюда следует, что шкивы распредвалов, помпа охлаждения, шкив коленвала и вообще весь механизм ГРМ не взаимозаменяемы.

Приоровский опорный ролик и натяжитель не имеют фланцев для центрирования ремня ГРМ, в отличие от десятого. Также натяжной ролик предшествующего двигателя имеет механизм автоматического натяжения.

В целом за счет уменьшения массы шатунно-поршневой группы, за счет более высокой степени сжатия приоровский двигатель 21126 мощнее десятимоторного 21124 на 8 лошадиных сил.

Двигатель ВАЗ 21124 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель является продолжением развития двигателя. Основное отличие – увеличение объема двигателя до 1,6 литра. Такого результата удалось добиться за счет установки коленчатого вала с увеличенным радиусом кривошипа 37,8 мм (у 2112 — 30,5 мм), при сохранении диаметра цилиндра 82 мм. Двигатель 21214 имеет другой блок цилиндров, с увеличенной высотой. На коленчатый вал установлен демпфер модели 2112. Основная цель, которую преследовали конструкторы, — повышение экологических показателей до соответствия требованиям европейских стандартов.

Характеристики двигателя ВАЗ 21124 1.6 16V

Параметр	Значение
Конфигурация	л
Количество цилиндров	4
Объем, л	1 599
Диаметр цилиндра, мм	82
Ход поршня, мм	75,6
Степень сжатия	10,3
Количество клапанов на цилиндр	4 (2 входа; 2 выхода)
Газораспределительный механизм	DOHC
Порядок цилиндров	1-3-4-2
Номинальная мощность двигателя/при частоте вращения двигателя	65,5 кВт — (89 л. с.) / 5000 об/мин
Максимальный крутящий момент / при частоте вращения двигателя	131 Н·м / 3700 об/мин
Система снабжения	распределенный впрыск с электронным управлением
Рекомендуемое минимальное октановое число бензина	95
Экологические стандарты	Евро 3, Евро 4
Масса, кг	121

Конструкция

Четырехтактный инжекторный двигатель с многоточечным впрыском топлива, рядными цилиндрами с поршнями, вращающими один общий коленчатый вал, с двумя верхними распределительными валами. Двигатель имеет систему жидкостного охлаждения с принудительной циркуляцией закрытого типа. Комбинированная система смазки: подача смазки к механизмам под давлением и разбрызгиванием.

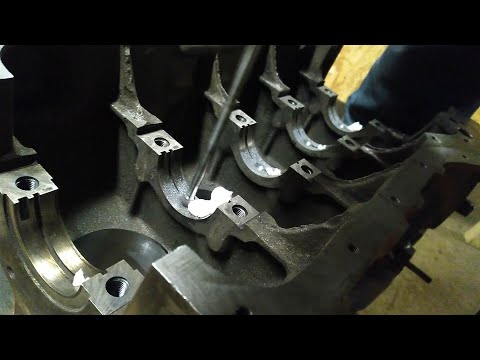

Блок цилиндров

Блок двигателя 21124 (устанавливается 11193-1002011) изготовлен из высокопрочного чугуна.

Этот узел отличается наличием специальных насадок, запрессованных во 2-ю, 3-ю, 4-ю и 5-ю опору коренных подшипников. Эти форсунки предназначены для охлаждения днищ поршней маслом во время работы двигателя.

Шатун

Шатуны устанавливаются от двигателя ВАЗ 2110. Их параметры указаны ниже.

Поршень

На поршнях 2112 клапанные отверстия имеют глубину 5,53 мм, что позволило сделать двигатель «беспроблемным» при обрыве ремня ГРМ.

Параметр	Значение
Диаметр, мм	82,0
Компрессионная высота, мм	37,9
Объем внутренней выемки, нержавеющая сталь	2,46
Масса, г	355

Поршневые пальцы такие же, как на двигателе 2112 (от двигателя 2110).

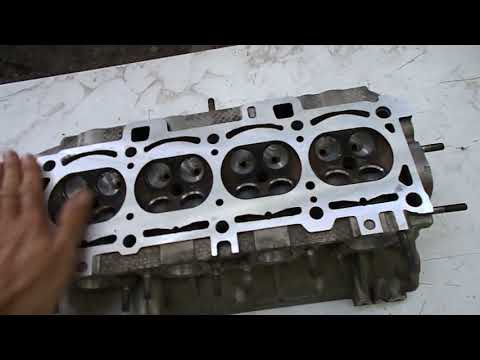

Головка блока цилиндров

Существенных отличий от ГБЦ двигателя 2112 нет. Единственное, большая площадь поверхности для стыковки фланцев впускного коллектора. Впускной и выпускной распредвалы, клапана, пружины и гидрокомпенсаторы все те же от 2112.

Все мы знакомы с автомобилями ВАЗ. Для многих этот транспорт является основным в любую погоду и в любое время года. Конечно, Волжский автомобильный завод выпускает качественную продукцию и вполне доступную по цене, но надежными ее назвать сложно, по крайней мере, так было раньше. Например, ВАЗ-21124 – очень качественный автомобиль, пользующийся популярностью у жителей нашей страны.

Общая информация о машине

В самом начале хотелось бы немного рассказать о внешней и внутренней отделке автомобиля. В принципе, рассчитывать на что-то сверхъестественное нет оснований, так как машину можно отнести к бюджетному классу. В базовой комплектации стекла автомобиля не тонированы, но экстерьер на порядок лучше, чем у той же «Нексии».

При этом можно смело сказать, что ходовые качества на уровне. Автомобиль очень динамичный, быстро разгоняется и уверенно держится на дороге. В зависимости от стиля вождения и состояния дороги первые 10-20 тысяч километров вы не будете испытывать никакого дискомфорта. В дальнейшем могут появиться скрипы и расхлябанность подвески. Но все это быстро устраняется, было бы желание и время.

Двигатель ВАЗ-21124 и его особенности

Данный автомобиль оснащен 4-тактным инжекторным двигателем. Часто одним и тем же двигателем оснащаются ВАЗ-2110, ВАЗ-2111 и 2112. В целом это модификация ДВС, устанавливаемого на ВАЗ 2112. Модернизация заключалась в увеличении объема до 1,6 литра, в то время как у предшественника мог похвастаться только двигателем объемом 1,5 л… Кроме того, стояла еще одна задача — улучшить экологические показатели до европейских стандартов.

Разумеется, двигатель ВАЗ-21124 оснащен электронным блоком управления. Обычно устанавливается система Bosch M7.9.7 или Январь 7.2. Соответственно, первая — немецкая компания, а вторая — отечественная. Эти системы управления адаптированы к нормам токсичности Евро-3 и Евро-4. У каждой свечи своя катушка. В общем, такое решение принято для того, чтобы не было необходимости использовать высоковольтные провода, да и в целом повысилась надежность системы зажигания.

Экономичность и эргономика

Несмотря на относительно небольшой объем двигателя (1,6 литра), этот автомобиль нельзя назвать малолитражным. Расход топлива полностью зависит от вашего стиля вождения. Люблю жать педаль в пол и агрессивную езду, рассчитываю примерно на 13-14 литров. Если ездить медленно и размеренно, то по городу -10-12 литров, а по трассе — до 7-8. В целом цифры вполне адекватные. Но нужно понимать, что если техническое состояние автомобиля ухудшится, то увеличится расход топлива. В частности, имеет значение состояние двигателя, количество включенных электроприборов и т.п.

В эргономике почти ничего нового. Датчики ВАЗ-21124 расположены уже достаточно привычно. Правда, эта машина отличается тем, что приборная панель достаточно яркая, и все хорошо видно. Стеклоподъемники есть, однако многие потребители отзываются о них не положительно. Обычно срок их службы ограничивается 2 годами. В салоне достаточно места для размещения 4-5 пассажиров, а багажник очень вместительный 350/750 литров. Имея так много места, вы можете отправиться в дальнее путешествие.

Сильные стороны автомобиля

Можно сказать, что ВАЗ-21124 (16 клапанов) очень достойный автомобиль для своей ценовой категории. Итак, сильные стороны автомобиля в том, что он очень дешевый в ремонте. Может показаться, что это вовсе не преимущество, но поверьте, покупать запчасти на «немца» или «американца» гораздо дороже и сложнее. И не везде смогут правильно установить, что тоже нужно понимать. По сути, преимущество — это хороший двигатель объемом 1,6 литра и мощностью 83 лошадиные силы. Он позволяет набрать максимальную скорость 180 км/ч. А вот ТТХ различаются в зависимости от модификации. Так, расход по городу может быть от 5,3 до 7,2 литра.

Масса полностью укомплектованного автомобиля 1040 кг, снаряженного 1 515 кг. С технической стороны проблемы возникают редко. И виновниками зачастую являются сами автомобилисты, не соблюдающие правила эксплуатации.

ВАЗ-21124: цена и кое-что еще

Сегодня этот автомобиль заводом уже не выпускается, поэтому вероятность найти его где-то в новом состоянии невелика. Купить такой подержанный транспорт намного проще. Что касается цен, несложно догадаться, что они зависят от комплектации и состояния автомобиля. В целом его стоимость составляет около 300 000 рублей. Вполне адекватная сумма, учитывая все плюсы и минусы автомобиля. Если автомобиль максимальной комплектации, то его цена может увеличиться на порядок. Кстати, часто возникает проблема с обрывом ремня ГРМ. В конечном итоге это может привести к повреждению клапана с электроприводом. Чтобы этого не происходило, необходимо периодически менять ремень и следить за его состоянием. Не рекомендуется покупать автомобиль с загнутыми клапанами. В целом стоимость в 300 000 рублей вполне разумна, хотя можно попытаться найти вариант подешевле, но вы рискуете нарваться на битую машину или потребовать серьезного ремонта.

Несколько интересных деталей

Если вы решили купить себе пятидверный хэтчбек, то отдайте предпочтение ваз 21124. Это последняя модификация, которая считается одной из лучших.
