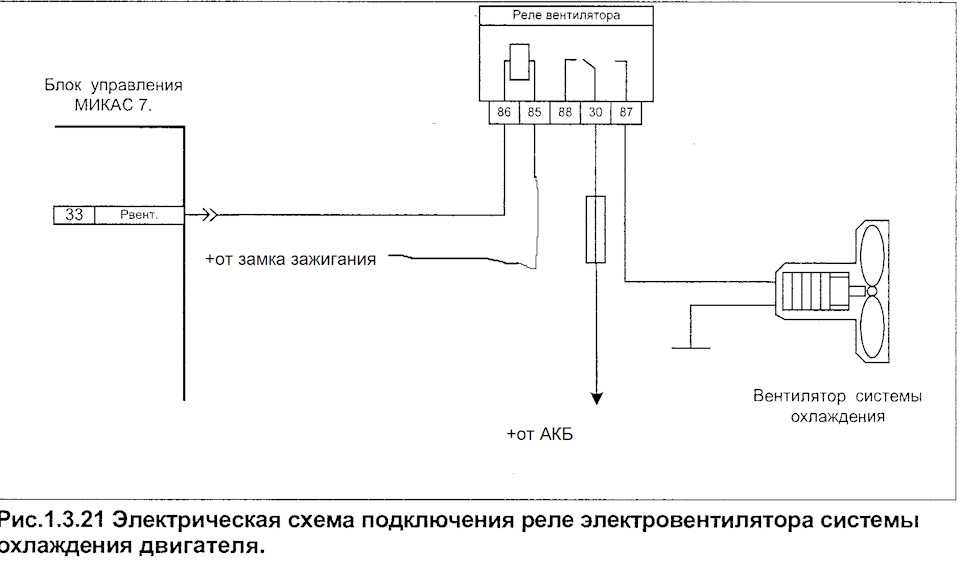

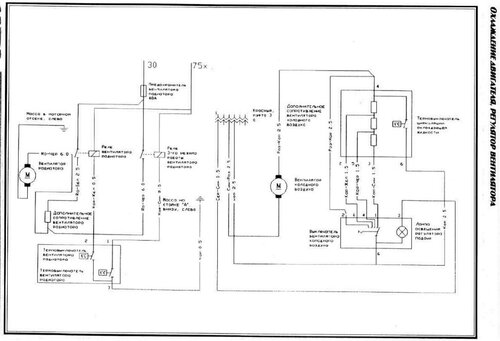

Электрическая схема вентилятора охлаждения вентилятора: Электрическая Схема Включения Вентилятора Охлаждения

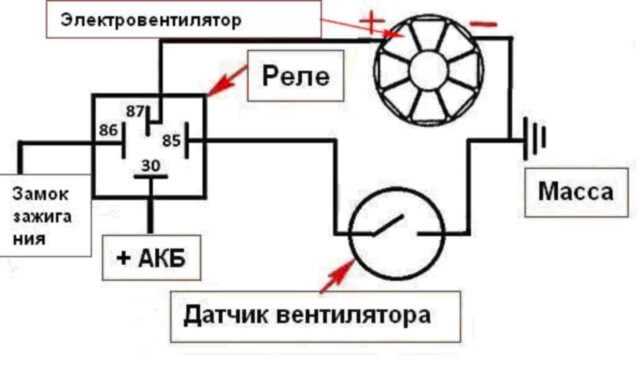

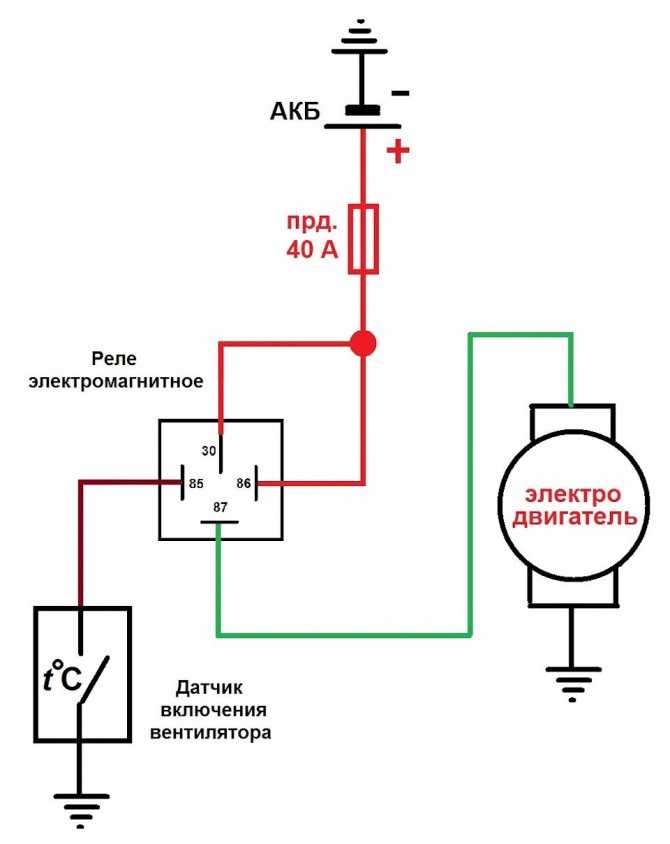

Схема подключения вентилятора охлаждения ваз. Схема подключения вентилятора охлаждения ваз Не включается вентилятор на ваз 2114 инжектор
Каждый водитель знает, что перегрев двигателя — это очень плохо. Ни к чему хорошему он привести не может. Дабы обезопасить мотор от перегрева, автомобили оснащаются вентиляторами охлаждения радиатора. Причем порой он далеко не один.
Сегодня поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременное включение этого охлаждающего устройства, предотвращая нежелательный перегрев.
Немного теории
Характеристика | Пояснение |
Расположение | Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа. |
Температура срабатывания | Датчики могут иметь разные температурные пределы. |
Принцип действия | Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается |
Причины поломки вентилятора
Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.
К причинам отказа в работе вентилятора относят:
- Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения.
Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
- Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.
Если проверка контактами не дала результата, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумуляторной батарее.
Проверка датчика
Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.
Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:
- Емкость;
- Вода;
- Охлаждающая жидкость;
- Термометр;
- Мультиметр.
Приступаем к проверке.
- Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
- Опустите в нее датчик резьбовой частью.
- Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
- Поместите в жидкость термометр.
- Нагрейте воду.
- Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
- Если этого не произошло, датчик действительно не работает и ему требуется сменщик.
Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.
Замена
На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены.
Работа предполагает потребность всего в нескольких инструментах и материалах:
- Накидной ключ на 30 миллиметров;
- Тара для слива жидкости охлаждения;
- Сухие тряпки.
Подготовив все необходимое, можно приступать к замене.
Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.
- Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
- Отключите от аккумуляторной батареи минусовую клемму.
- Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
- Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
- Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент.
Пробка легко выкручивается вручную.
- Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
- Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость. Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
- Вверните пробку обратно.
- Отключите контакты от датчика вентилятор.
- С помощью ключа на 30 миллиметров откручивается регулятор.
- Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
- Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.
- Верните на место электропроводку регулятора вентилятора.
- Залейте в расширительный бачок слитый заранее тосол или антифриз.
- Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
- Верните на место минусовую клемму аккумулятора.
- Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
- Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.
Замена без слива ОЖ
Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.
- С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
- Подготовьте новый датчик.
- Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
- При этом определенная часть тосола вытечет, но это не страшно.
- После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
- Убедитесь в отсутствии течи после установки нового устройства.
Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.
Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114, включается в работу только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Защищают эту электрическую цепь два предохранителя. Если стрелка указателя температуры поползла в красную зону шкалы, то сбрасывайте газ, включайте на полную мощность вентилятор отопителя салона и ищите место для остановки .
Исправность одного из предохранителей, расположенного в монтажном блоке и защищающего электрическую цепь вентилятора, можно проверить элементарным нажатием на кнопу звукового сигнала. Если сигнал работает, то с предохранителем всё в порядке, так как он защищает ещё и электрическую цепь звукового сигнала. В случае его неисправности вскрываем монтажный блок, ищем 20 амперный предохранитель F5, но прежде, чем его заменить, нужно найти причину его выхода из строя, иначе вновь поставленный перегорит точно также.
Чтобы проверить второй предохранитель, придётся снять обшивку консоли с пассажирской стороны. Там Вы увидите три реле и рядом с каждым из них, стоит предохранитель. Вам необходимо будет вытащить для проверки средний. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как включение электродвигателя вентилятора идёт через него. Выдернув его из гнезда, осмотрите его контакты на предмет окисления. Проверить его можно омметром, если его нет или не умеете пользоваться им придётся попытаться заменить его на исправное.
Далее открываем капот, отсоединяем колодку с проводами от электродвигателя вентилятора и при наличии пары проводов, подсоединяем его напрямую к аккумуляторной батареи. Если вентилятор заработает, то причину неисправности придётся искать в датчике температуры, или реле и ещё одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор, при подсоединении напрямую, работать не будет, то неисправность придётся искать в нём самом.
Вентилятор может не работать и по причине отказа температурного датчика включения вентилятора. Он находится на головке блока цилиндров, над термостатом. Если нет омметра, проверку производим метод его замены. Только датчик включения вентилятора не нужно путать с датчиком, работающим на указатель температуры охлаждающей жидкости.

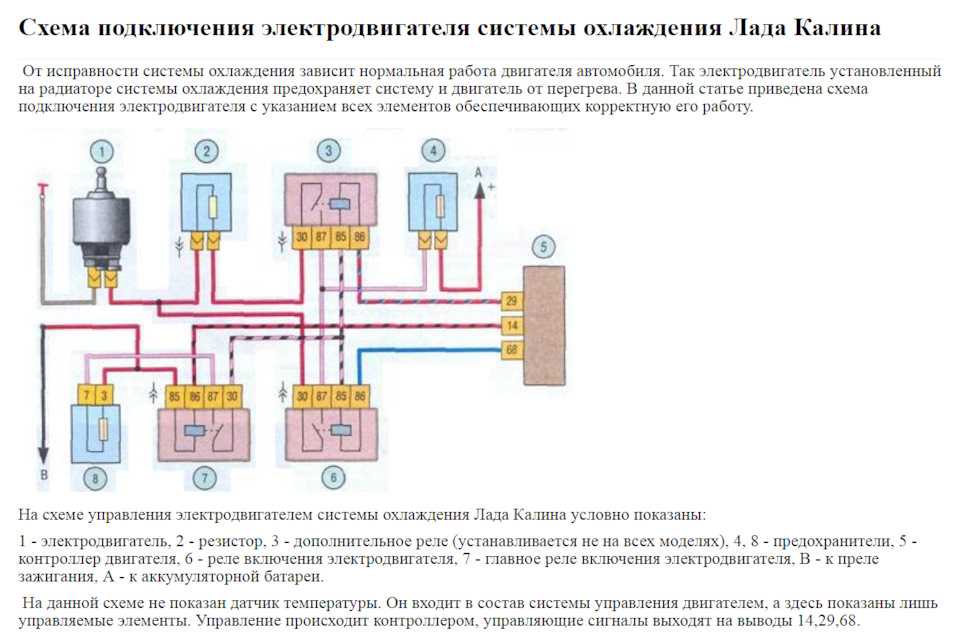

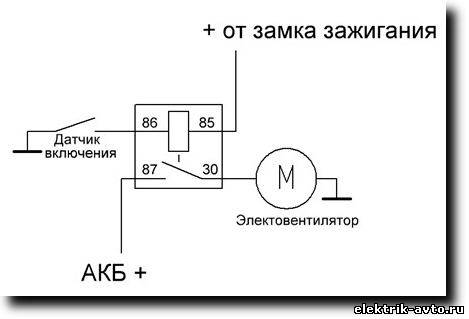

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.
Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от сайт и следуйте инструкциям по его проверке/замене.
Схема включения кулера ВАЗ 2104, 2105 и 2107
- вентилятор радиатора
- датчик температуры (находится на радиаторе снизу)
- монтажный блок
- реле зажигания
- замок зажигания
А — к контакту «30» генератора.

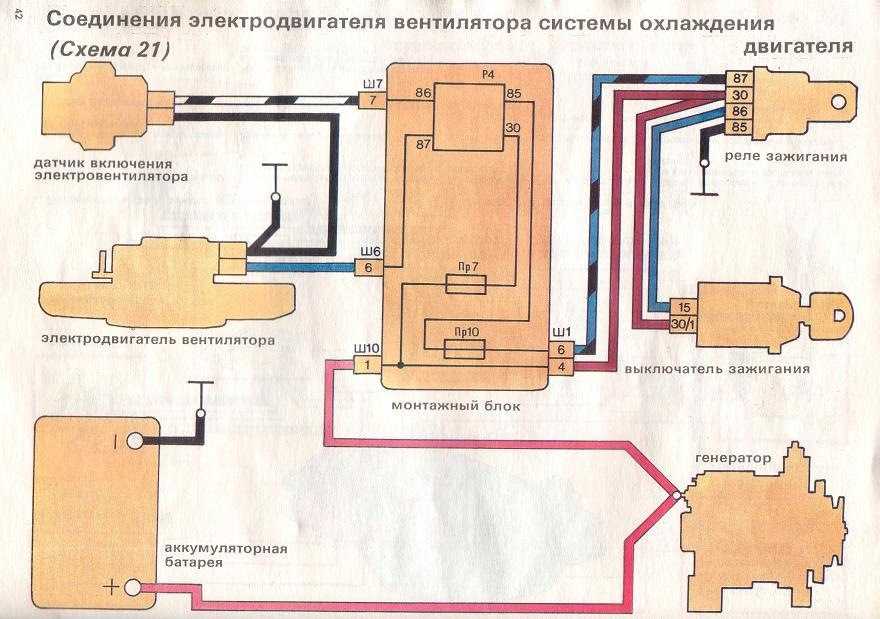

Электровентилятор охлаждения ВАЗ 2106
- датчик включения электродвигателя;
- электродвигатель вентилятора;
- реле включения электродвигателя;
- основной блок предохранителей;
- выключатель зажигания;
- дополнительный блок предохранителей;
- генератор;
- аккумуляторная батарея.
Подключение вентилятора 2108, 2109, 21099
До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.
Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.
Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722
- Электродвигатель вентилятора
- Датчик включения электродвигателя
- Монтажный блок
- Выключатель зажигания
К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора
Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60
- Электродвигатель вентилятора
- Датчик 66.3710 включения электродвигателя
- Монтажный блок
А — К выводу “30” генератора

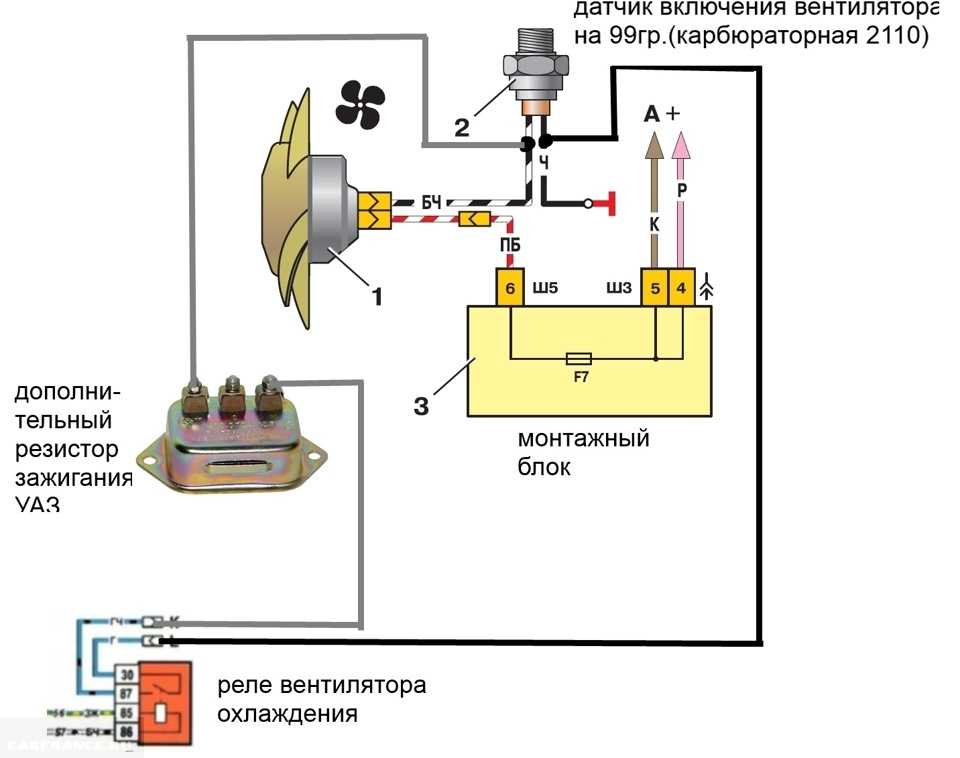

Схема включения ВО ВАЗ 2110

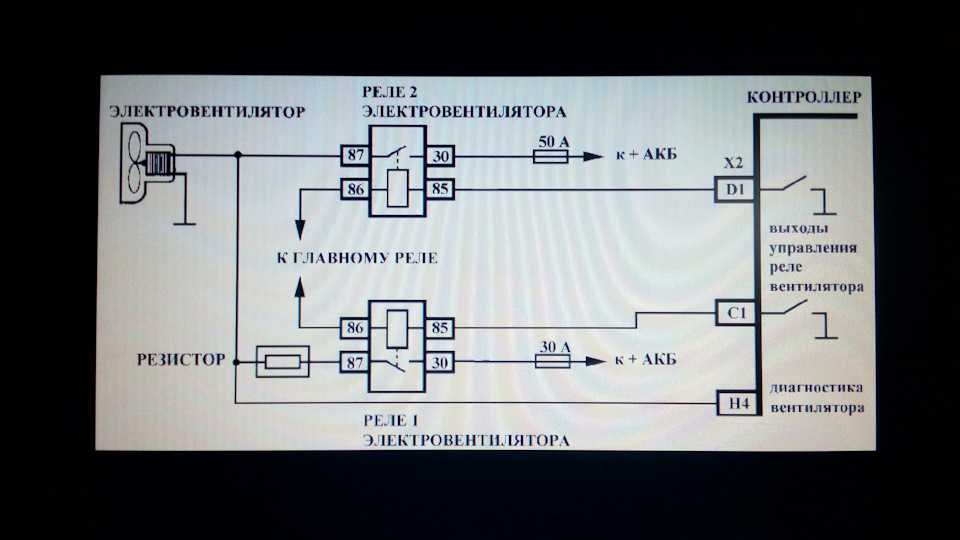

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

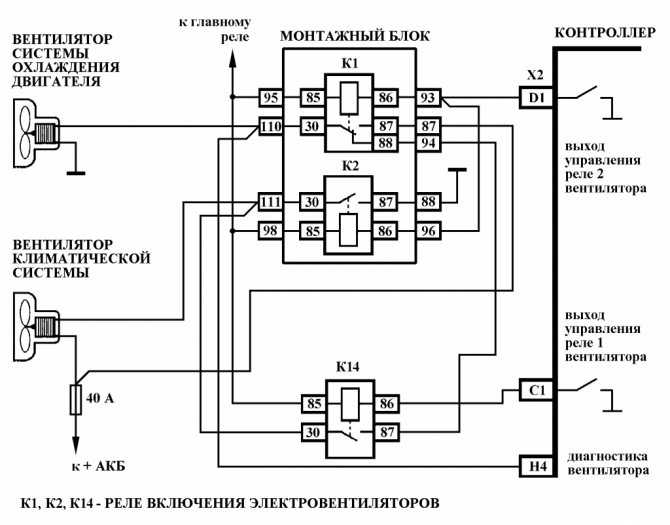

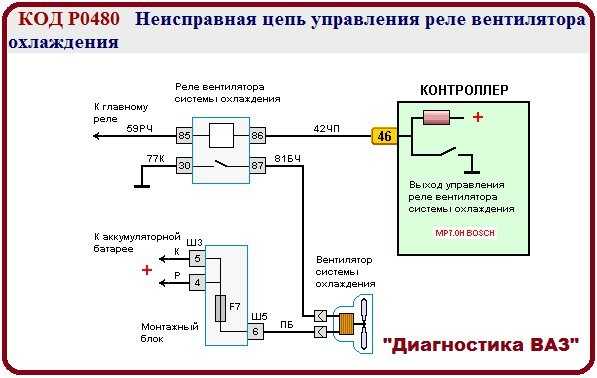

Схема на 2113, 2114, 2115 инжектор и карбюратор
Где находится реле вентилятора
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).
Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.
Если вентилятор охлаждения не работает
Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:
- Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
- Потребляемая сила тока электродвигателя, 14 А
- Температура замыкания контактов датчика, 82±2 град.
- Температура размыкания контактов датчика, 87±2 град.
Вентилятор системы охлаждения может не включаться из-за:
- неисправности электропривода;
- перегоревшего предохранителя;
- неисправного термостата;
- вышедшего из строя термодатчика включения кулера;
- неисправного реле ВО;
- обрыва электропроводки;
- неисправной пробки расширительного бачка.
Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.
Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.
- В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
- Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.
Замена электровентилятора в авто
- Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
- Открываем капот, отключаем минусовую клемму.
- Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
- Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
- Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
- Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
- Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
- Отключаем колодку проводов на разъеме вентилятора.
- Аккуратно извлекаем кожух вентилятора вместе с приводом.
- Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
- Ставим на его место новый.
- Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
- Дальнейший монтаж производим в обратном порядке.

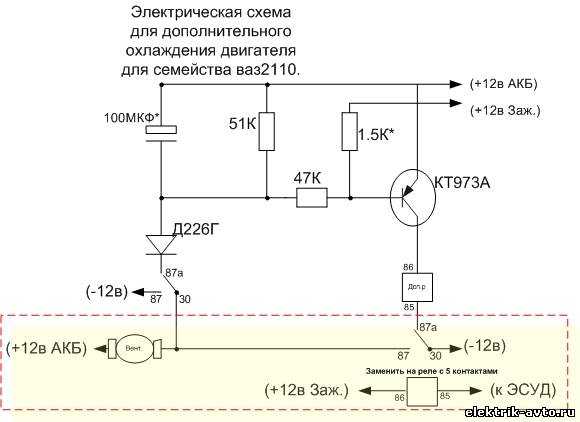

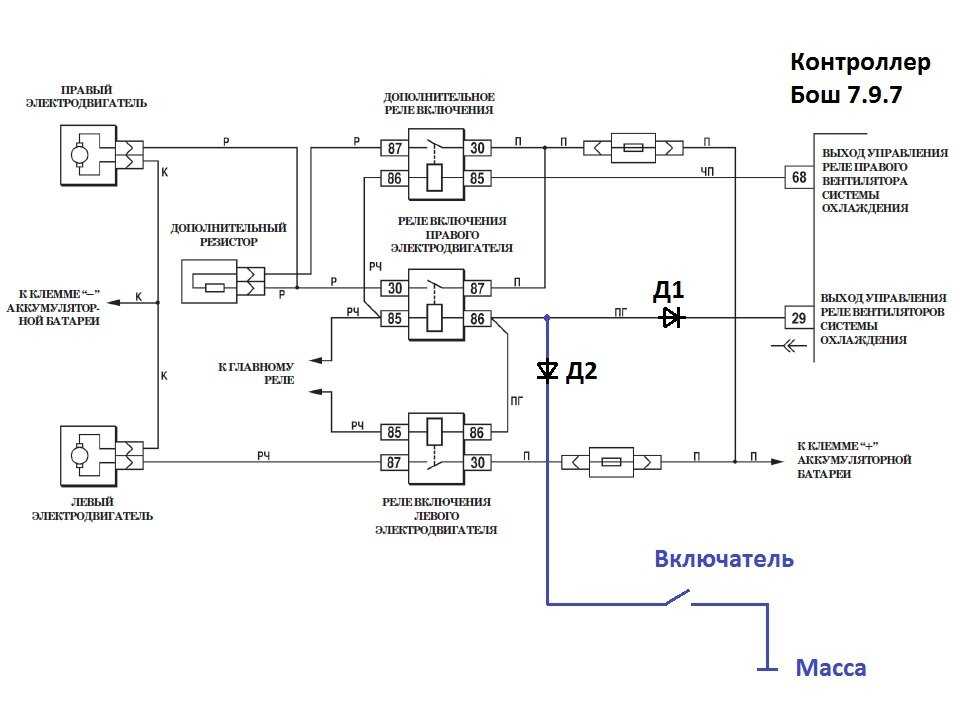

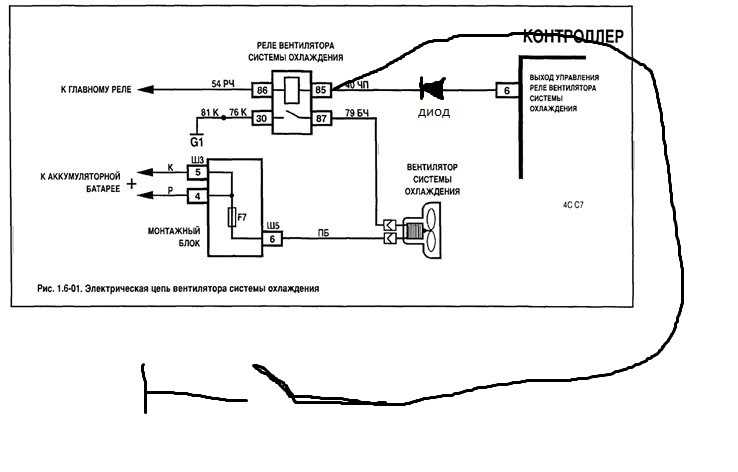

Модернизация схемы управления
Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.
Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

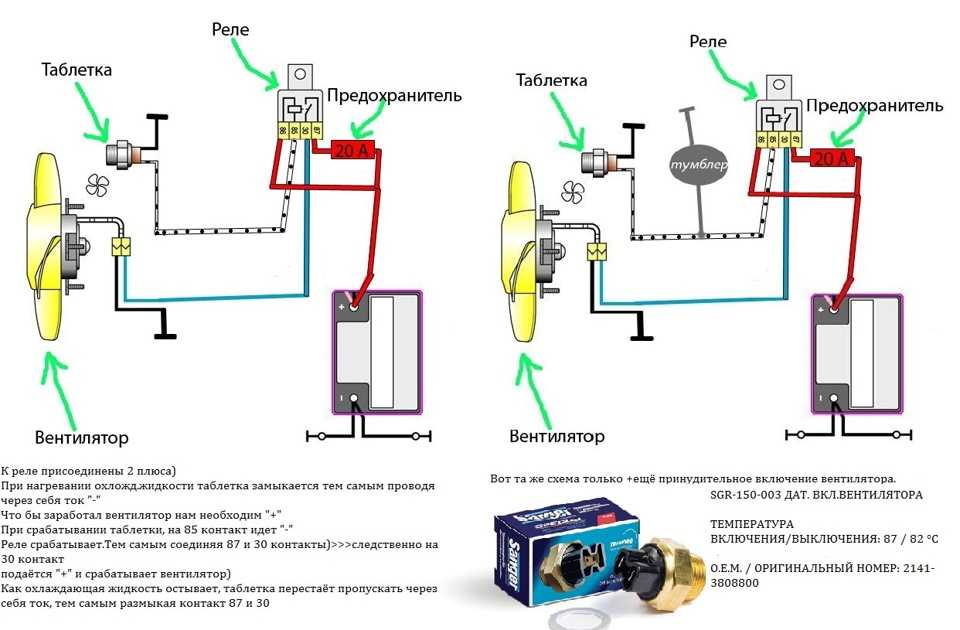

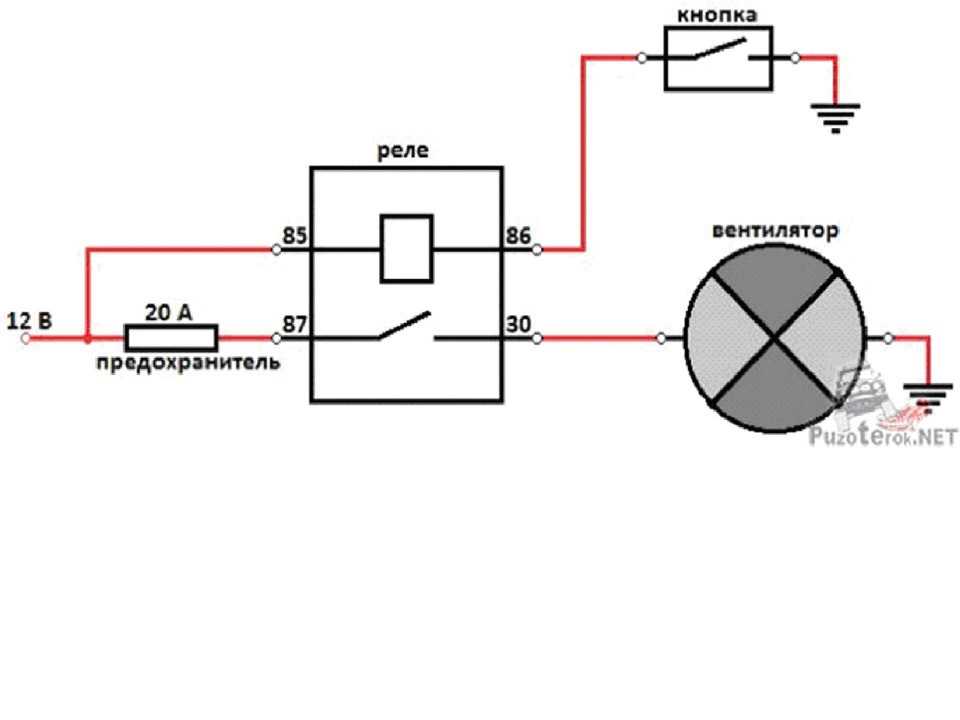

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.
На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.
Видео — подключение и проверка ВО
При желании владельца ВАЗ-2114, его можно укомплектовать кондиционером, позволяющим комфортно чувствовать себя всем в эти жаркие летние деньки в салоне данного легкового автомобиля. Тогда, при включении кондиционера, обязательно должен включиться и вентилятор системы охлаждения двигателя, не зависимо от того, какая температура будет у охлаждающей жидкости. Потому что, так устроена его электрическая схема включения, при наличии кондиционера.
Но, на тех автомобилях ВАЗ-2114, где кондиционер отсутствует, вентилятор системы охлаждения двигателя должен срабатывать при нагреве антифриза до температуры 101 градус. Если электродвигатель вентилятора включится и начнёт работать даже на не прогретом двигателе, то водителю нужно будет решать эту проблему.
В начале, нужно проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДТОЖ), который располагается в головке блока цилиндров, на его впускном патрубке. Если они, по какой-то причине, стали замыкать на массу, то вентилятор обязательно должен включиться, так как этот ложный сигнал говорит контролёру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Так как контролёр не знает, что этот сигнал ложный, он естественно включает вентилятор в работу.
Вторая причина, постоянно работающего вентилятора ВАЗ-2114, может быть связана с «глюком » контролёра, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работы вентилятора, отключать его не хочет. Это может быть связано с прошивкой контролёра.
Напряжение на клеммы электродвигателя вентилятора системы охлаждения двигателя, подаётся через контакты реле, которое располагается в дополнительном блоке реле и предохранителей, находящемся в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль.. Если залипнут контакты этого реле, то вентилятор будет включаться и работать сразу после поворота ключа в замке зажигания.
Если вентилятор включается не сразу, а только после прогрева двигателя и потом не отключается, то причина его такой работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостата, который отказывается открывать свой клапан для обеспечения циркуляции жидкости по большому кругу (через радиатор). Проверить это достаточно просто. Открываете капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запускаете двигатель, даёте ему прогреться до рабочей температуры и щупаете рукой подводящий шланг радиатора.

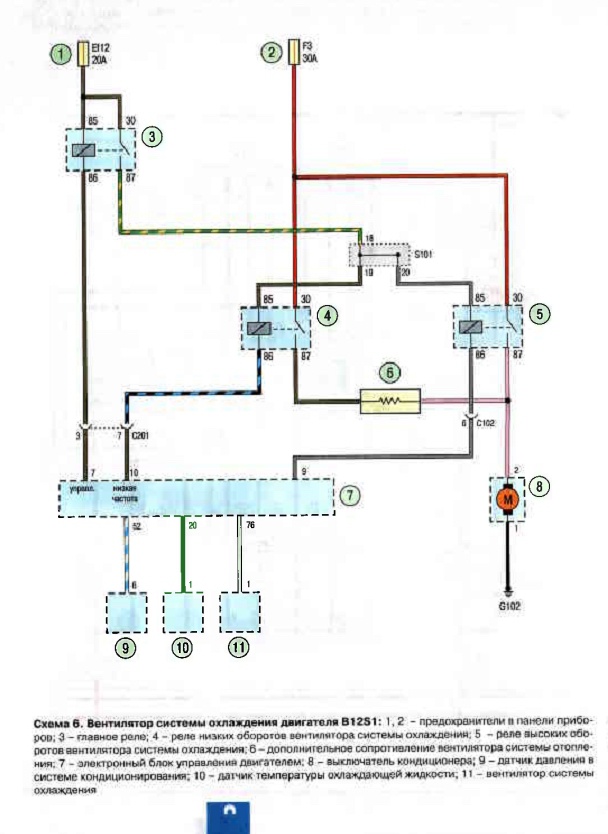

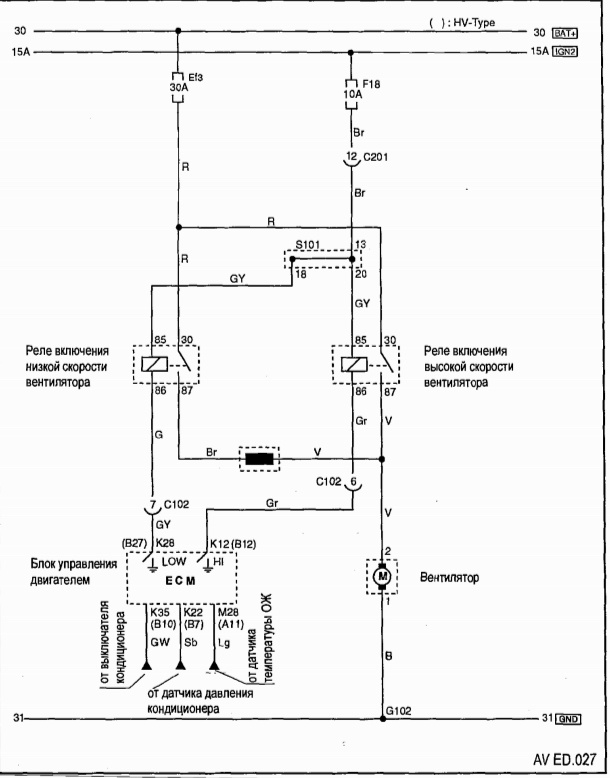

цепь вентилятора радиатора Шевроле Лачетти Chevrolet Lacetti (Дэу Дженра)

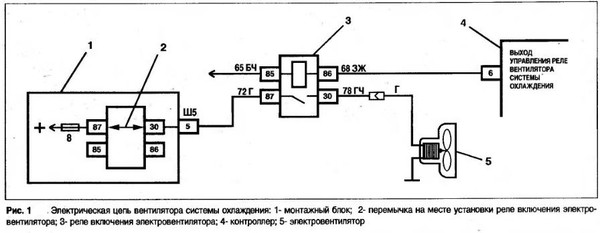

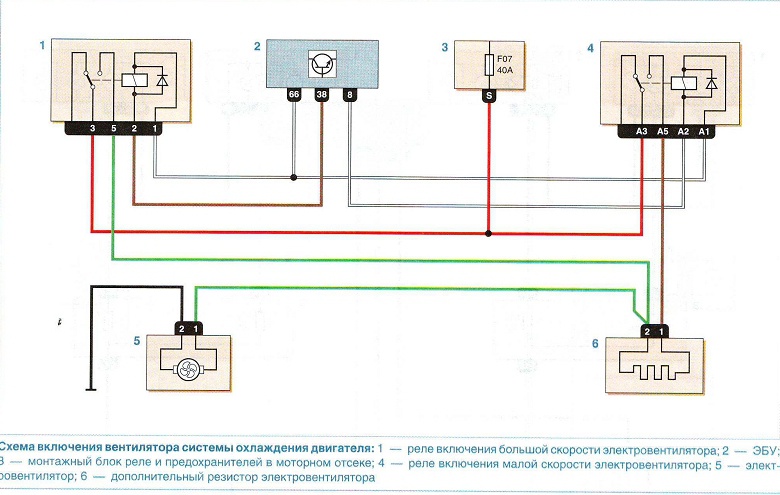

Схема включения вентилятора системы охлаждения двигателя: 1 — монтажный блок предохранителей в салоне; 2 — главное реле; 3 — монтажный блок реле и предохранителей в моторном отсеке; 4 — реле включения малой скорости вентилятора; 5 — реле включения большой скорости вентилятора; 6 — резистор малой скорости вентилятора; 7 — ЭБУ; 8 — датчик давления хладагента; 9 — выключатель кондиционера; 10 — датчик температуры охлаждающей жидкости; 11 — электродвигатель вентилятора системы охлаждения
Схема включения основного и дополнительного вентиляторов системы охлаждения двигателя с ЭБУ Sirius D4: 1 — главное реле; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — реле включения малой скорости вентилятора; 4 — реле включения большой скорости вентиляторов; 5 — электродвигатель основного вентилятора; 6 — управляющее реле вентилятора; 7 — ЭБУ; 8 — датчик давления хладагента; 9 — выключатель кондиционера; 10 — датчик температуры охлаждающей жидкости; 11 — электродвигатель дополнительного вентилятора
1) Цепь вентилятора системы охлаждения (MR-140/HV-240): Двойная
увеличить обозначения
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С101 (контакт 21, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С102 (контакт 11, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С104 (контакт 24, белый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С106 (контакт 20, белый) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С108 (контакт 24, черный) | Кузов — двигатель | Слева от блока предохранителей в моторном отсеке |
С113 (контакт 16, черный) | Кузов — передняя часть кузова | За кронштейном контроллера ЭСУД |
С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
g101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
g102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
g107 | Двигатель (mr-140/hv-240) | Под стартером |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
увеличить обозначения
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
увеличить обозначения
увеличить обозначения
2) ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (mr-140/hv-240): ОДИНАРНАЯ
увеличить обозначения
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С102 (контакт 11, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С104 (контакт 24, белый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С106 (контакт 20, белый) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
g101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
g107 | Двигатель (mr-140/hv-240) | Под стартером |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
увеличить обозначения
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
увеличить обозначения
увеличить обозначения
3) ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (sIrIUs d4): ДВОЙНАЯ
увеличить обозначения
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С101 (контакт 21, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С104 (контакт 24, белый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С106 (контакт 20, белый) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С108 (контакт 24, черный) | Кузов — двигатель | Слева от блока предохранителей в моторном отсеке |
С113 (контакт 16, черный) | Кузов — передняя часть кузова | За кронштейном контроллера ЭСУД |
g101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
g102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
увеличить обозначения
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
увеличить обозначения
увеличить обозначения
4) ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (sIrIUs d4): ОДИНАРНАЯ
увеличить обозначения
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С104 (контакт 24, белый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
С106 (контакт 20, белый) | Двигатель — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
g101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
увеличить обозначения
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
увеличить обозначения
увеличить обозначения
Электрические схемы подключения вентиляторов Газель — A116.RU — Казань
Внимание! Все электрические схемы предоставляются «Как есть». Мы не несем никакой ответственности за любой возможный ущерб, связанный с их использованием и применением. Применение нижеприведенных электрических схем вы осуществляете на свой страх и риск! Большая часть схем является теоретической разработкой и на практике не опробована!
Наличие нескольких каналов управления по температуре дает довольно широкие возможности для конструирования системы охлаждения.
Так как установка вентилятора на Газель не является стандартной процедурой — возможно множество вариантов ее реализации. Поэтому если у вас возникнет потребность в каком-либо другом, не описанном ниже, варианте — пишите мне на почту [email protected] — помогу разработать ваш собственный вариант подключения, учитывающий наличие у вас конкретных запчастей и пожелания по функциональности. Схема этого варианта будет добавлена на эту страничку.
Так же присылайте отзывы по работе установленных и испытанных схем охлаждения — они будут опубликованы на специальной страничке для облегчения выбора и для избежания ошибок теми, кто идет за нами.
Рекомендации по монтажу дополнительной проводки вентиляторов.
- Присоединяйте силовые провода к АКБ проводами с сечением не меньше чем у проводов вентиляторов.
- Предохранители силовых проводов размещайте как можно ближе к точке присоединения к АКБ.
- Реле удобно разместить на боковой поверхности кузова за правой фарой, ближе к АКБ.
- Если минусовой провод является общим для обоих вентиляторов — его сечение должно быть не менее суммы сечений минусовых проводов обоих вентиляторов.
- Для соединения проводов используйте клеммы и обжимные медные трубки, тщательно изолируйте соединения проводов.
- Закрепите жгут проводов пластиковыми хомутами к кузову или существующим жгутам во избежание перетирания изоляции об острые кромки при вибрации.
- Дополнительные контакты типа «Лира» в разъем ЭБУ для выводов 25 и 33 можно извлечь из большинства разъемов проводки ГАЗ — разъемов форсунок, датчиков скорости, фазы, ДПКВ, ДПДЗ, РХХ, температуры, детонации..) Очень сложно — но можно.
Схема 1. Один основной вентилятор.
Простейшая схема для подключения. В этом случае температура включения вентилятора определяется лягушкой или ЭБУ с 33 или 25 контакта. Вентилятор является основным и работает только на полную мощность.
Если вы установили на радиатор два вентилятора — то можно добавить аналогичную схему для обслуживания второго вентилятора, взяв сигнал управления со свободного вывода (лягушка, 33 или 25 контакт ЭБУ).
Этим будет обеспечена повышенная надежность системы охлаждения (при выходе из строя одного вентилятора другой оставшийся справится с охлаждением), а так же возможность включения вентиляторов при разных температурах (например с лягушки Вентилятор1 включается при 88 градусах, а с 33 контакта ЭБУ Вентилятор2 включается при 92 градусах). При одновременной работе двух вентиляторов будет двойная эффективность охлаждения — можно на Дакар ехать и смело буксовать.
Вариант 2. Последовательное подключение двух вентиляторов.
Так же простая схема на одном реле. В предыдущую схему последовательно первому добавляется еще один вентилятор. Именно такой вариант подключения на моей Газели. Вентиляторы включаются оба одновременно на пониженной скорости и вращаются примерно в 3-4 раза медленней чем обычный вентилятор (зависит от добавочного вентилятора — чем меньше его мощность, тем медленнее будут вращаться оба вентилятора).
Данная схема испытана на протяжении всего лета 2015 — при вращении двух вентиляторов на малой скорости проблем с перегревом не возникло ни разу. Правда замечу, что в жаркую погоду они вообще не выключались.
Несомненным плюсом включения вентиляторов на малой скорости является малый скачок тока в цепи при пуске, а так же в 2 и более раз меньшее потребление тока при работе, что не приводит к перегреву и выходу из строя моторов вентиляторов. Низкий уровень шума тоже радует.
Два 8-лопастных вентилятора от ВАЗ — на мой взгляд лучший выбор для этой схемы. Почти уверен — при вращении на половине скорости (именно так они будут вращаться при подключении последовательно) для нормального охлаждения Газели их будет более чем достаточно.
Вариант 3. Двухскоростной вентилятор.
В этом случае используется схема с двумя последовательно включенными вентиляторами, которая обеспечивает плавное включение и охлаждение в мягком режиме с возможностью включения мощного режима. Первый уровень включения управляется реле 1 с контакта 33 ЭБУ. При необходимости включить систему охлаждения в мощном режиме на дополнительное реле 2 подается сигнал включения с контакта 25 ЭБУ (Управление реле кондиционера).
При этом основной вентилятор 2 из медленного вращения перейдет в быстрое вращение, а дополнительный вентилятор 1 перестанет вращаться.
При использовании двух аналогичных вентиляторов эта схема выигрыша по эффективности охлаждения не дает.
Правильней в этой схеме применить в качестве дополнительного вентилятор менее мощный, чем основной. Так же хороший результат даст применение вместо дополнительного вентилятора подходящего резистора (например типа резистора печки). Мощность можно оценить по сопротивлению обмотки вентилятора. Выбирайте дополнительный вентилятор или дополнительный резистор с сопротивлением 2-3 Ома на ток 5-7 Ампер.
В результате мы получаем плавный пуск вентилятора в режиме мягкого охлаждения на 30-50 процентах скорости вращения, а при необходимости будет включаться максимально мощный режим без резкого скачка тока в момент пуска, так как основной вентилятор уже вращается.
Данный вариант мной не опробован, но при удобном случае именно его я его поставлю на свою машину.
Для включения управляющих выводов 25 и 33 возможно будет необходимо перепрограммировать ЭБУ. О подготовке ЭБУ здесь…
Принцип работы вентилятора охлаждения ВАЗ 214
Главная » Запчасти и автотовары
Запчасти и автотовары
На чтение 4 мин. Просмотров 814 Опубликовано
Содержание
- Причины неисправностей
- Поиск причин
- Когда необходимо менять
- Замена
- Заключение
Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.
Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.
Причины неисправностей
Вентилятор может не включаться по следующим причинам:
- неисправен привод (электродвигатель) вентилятора;
- перегорел предохранитель;
- вышло из строя реле;
- обрыв электропроводки;
- отсутствие контакта в разъеме датчика температуры;
- неисправен датчик температуры.
Поиск причин
Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.
Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.
Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).
Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.
Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.
Когда необходимо менять
Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.
Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.
Замена
- Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
- Открываем капот, отключаем минусовую клемму.
- Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
- Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
- Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
- Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
- Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
- Отключаем колодку проводов на разъеме вентилятора.
- Аккуратно извлекаем кожух вентилятора вместе с приводом.
- Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
- Ставим на его место новый.
- Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
- Дальнейший монтаж производим в обратном порядке.
Заключение
Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.
Перегрев двигателя приводит к возникновению серьезных неполадок: поршня могут заклиниться, пробивается прокладка блока цилиндров, что приводит к необходимости проводить капитальный ремонт мотора. Чтобы защитить силовой агрегат от перегрева, важно поддерживать стабильную работу вентилятора охлаждения. В этой статье обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит и для автомобилей Ваз 2115 и Ваз 2113.
Схема Подключения Вентилятора Охлаждения — tokzamer.ru
В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления; комбинацией параллельного и последовательного включения. Вентилятор разгоняет тепло, пропуская необходимый поток воздуха через радиатор, благодаря чему тепло отводится в атмосферу.
Вентилятор продолжает кратковременно работать даже после выключения зажигания. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно. Поэтому вооружившись схемами монтажных блоков чя родного который должен быть на авто Как подключить вентилятор охлаждения через кнопку в салоне В 3-х проводных вентиляторах добавляется тахометрический выход. Но есть и минусы у нее. Для решения данной проблемы, необходимо периодически включать вентилятор на такой отрезок времени, который позволит получить несколько достоверных циклов тахосигнала. Для получения низких оборотов напряжение уменьшается, для получения высоких увеличивается. Доработка схемы включения электродвигателя вентилятора Многие ответственные автолюбители могут часами пропадать в гараже, пытаясь не только устранить появившиеся проблемы, но и предупредить возникновение новых неисправностей путем различных усовершенствований и доработок. Для начало заменим клеммы на 2х контактной фишки подключаемой к вентилятору охлаждения.
Как включается вентилятор системы охлаждения
Устройство вентилятора радиатора
Автомобильный вентилятор системы охлаждения ДВС имеет минимум четыре лопасти, которые закреплены на едином общем шкиве. Лопасти расположены под определенным углом относительно плоскости вращения. Это сделано для максимально эффективного забора и последующей подачи воздуха. Жестко установленных закономерностей в устройстве вентилятора нет, хотя наиболее распространенной стала такая конструкция, которая включает в себя крыльчатку на 8 лопастей.
Разновидности привода
Вентилятор радиатора может отличаться по конструкции привода. Существующие типы делятся на:
- механический;
- гидромеханический;
- электрический;
Механический привод
Такой привод представляет собой конструкцию, которая является по сути постоянным приводом от коленчатого вала силовой установки. Такой привод является простейшим и реализован при помощи ременной передачи. Основным недостатком механического привода является отбор мощности у агрегата, которая расходуется на обеспечение постоянного вращения вентилятора. Сегодня механический привод практически не используется в системах охлаждения на гражданских авто.
Гидромеханический привод
Данный тип привода представляет собой решение, которое реализовано путем установки вязкостной муфты (вискомуфты) или гидравлической муфты. Указанные муфты имеют постоянный привод от коленчатого вала двигателя. Для того, чтобы сохранить лопасти вентилятора в сохранности при работе ДВС на максимальных оборотах и высокой скорости вращения коленчатого вала, крыльчатку вентилятора соединяют со шкивом именно посредством гидро или вязкостной муфты. Встречается также определение термомуфты, которое применительно зависимо от особенностей конструкции.
Муфта может частично или полностью блокироваться под воздействием увеличивающейся температуры жидкости, которой она заполнена. Такой заполняющей жидкостью выступает силикон. Увеличение температуры происходит в результате повышения оборотов коленчатого вала и возрастающей нагрузки на двигатель. Муфта блокируется и начинается вращение вентилятора охлаждения. Гидравлическая муфта отличается по принципу устройства от вязкостной муфты и блокируется зависимо от количества масла, которое находится в муфте.
Получается так, что вискомуфта зачастую заполнена силиконовым гелем, который имеет способность к изменению своих свойств под влиянием температуры. В муфту заливают силиконовое масло в количестве около 30-и или 50-и мл. Блокировка муфты оказывает влияние на скорость вращения вентилятора независимо от частоты вращения коленвала ДВС. Если силовой агрегат выходит на режим высоких оборотов, тогда муфта замедляет вращение крыльчатки, тем самым оберегая вентилятор от разрушения при высокой скорости вращения. Главной задачей всех типов муфт, которые отличаются по принципу работы и конструктивным особенностям, является удержание скорости вращения вентилятора в строго ограниченных рамках. Вискомуфта обеспечивает такой диапазон оборотов, который необходим крыльчатке для наиболее эффективного охлаждения.
Как уже было сказано, вентиляторы с механическим приводом стали редким явлением, но полностью не исчезли. Такое устройство еще можно встретить на некоторых моделях авто, которые имеют продольно расположенный силовой агрегат. Еще одним сегментом автомобилей, в котором установка вентилятора с подобным типом привода является повсеместной и оправданной, оказываются мощные внедорожники. Такие машины способны преодолевать водные препятствия и подготовлены для эксплуатации в условиях крайне повышенной влажности. Дело в том, что любая электроника выходит из строя после контакта с водой, а вискомуфты являются полностью герметичными устройствами и не боятся влаги.
Электрический привод
Активное развитие и внедрение электронных устройств управления и контроля различных систем в процессе работы двигателя привело к появлению вентилятора радиатора с электрическим приводом. Данный привод имеет отдельный электродвигатель и собственную систему управления. Контроллер позволяет задавать интенсивность работы крыльчатки и гибко изменять скорость и длительность вращения вентилятора на основе показаний температурного датчика. Датчик измеряет показания температуры охлаждающей жидкости в ДВС. Такое решение повысило не только эффективность, но и позволило добиться улучшенной равномерности охлаждения двигателя сравнительно с системами, которые основаны на использовании вискомуфты.
Предохранители
Электрические схемы автомобилей Нива Шевроле, выпущенных до и после 2009 года отличаются. В обоих случаях предохранители с плавкими вставками на 50 ампер, защищающие цепи питания электровентиляторов, находятся в дополнительном блоке. Он находится за вещевым ящиком с пассажирской стороны салона. На рисунке показано где находятся предохранители вентиляторов.
А еще интересно: Нива шевроле датчик детонации — Автожурнал MyDucato
При превышении допустимого тока вставка плавится и цепь размыкается. Поэтому предохранители — первое, что надо проверить, если не работает электровентилятор охлаждения. Работоспособность детали можно оценить визуально или с помощью омметра (мультиметра). Для этого придется предварительно извлечь предохранитель из гнезда.
Вентилятор охлаждения с электроприводом
Электродвигатель вентилятора питается от бортовой сети транспортного средства. Существующие решения стоит разделить на:
- вентилятор с термовыключателем;
- вентилятор с электронным блоком;
Автомобили на раннем этапе конструктивно не имели электронных блоков управления. Активацию и отключение электромотора вентилятора системы охлаждения выполнял термовыключатель, который некоторые автолюбители путают с датчиком температуры. Датчик температуры зачастую встраивается в корпус блока цилиндров двигателя. Сигнал на приборную панель в салоне поступает именно от него, так как контроль температуры возле камеры сгорания намного важнее температуры ОЖ.
Термовыключатель аналогично задействуется при повышении температуры, но опирается на показания теромодатчика охлаждающей жидкости в радиаторе. Устройство работает в узком температурном диапазоне. Например, вентилятор активируется при температуре ОЖ 85 градусов по Цельсию, а его выключение произойдет при 70 градусах. Принцип работы устройства достаточно прост. Если температура поднялась выше заданного порога, тогда в термовыключателе смыкаются контакты, что и приведет к замыканию цепи питания вентилятора охлаждения. На электродвигатель подается ток, крыльчатка начинает вращаться. Снижение температуры до минимального порога приведет к тому, что контакты разомкнутся и вентилятор прекратит свою работу.
Примечательно то, что конструкцию электропривода вентилятора с термовыключателем можно установить практически на любой мотор. Схема управления вентилятором заметно сложнее в современных моделях с ЭБУ и включает в себя ряд элементов и исполнительных устройств, среди которых основные:
- датчик температуры ОЖ;
- ЭБУ;
- реле включения вентилятора;
- электродвигатель;
Температурный датчик измеряет температуру охлаждающей жидкости в силовом агрегате. Современные автомобили могут иметь сразу два датчика, которые установлены в разных местах. Один термодатчик ставят на выходе из мотора или в корпус термостата, другой ставится в патрубок на выходе из радиатора. Вентилятор управляется с учетом показаний обоих элементов и последующей оценкой разницы тех данных, которые поступают от датчиков. Для более эффективного управления задействованы также дополнительные устройства, среди которых стоит отметить датчик частоты вращения коленвала и воздухорасходомер. Показания этих датчиков необходимы для точного определения режима, в котором работает двигатель в определенный момент.
Комплекс сигналов от датчиков передается в ЭБУ двигателя, который производит их анализ и активирует реле включения вентилятора в нужный момент. Вентилятор работает ровно столько, сколько это необходимо для достижения оптимального температурного показателя применительно к конкретному режиму оборотов и нагрузки на ДВС.
Модели автомобилей, которые имеют климатическую установку, зачастую получают сразу два вентилятора. Для каждого из таких вентиляторов предусмотрена отдельная схема включения. Вентиляторы могут работать синхронно или по отдельности, что будет напрямую зависеть от температуры и условий эксплуатации ДВС. Реле включения вентилятора постепенно вытесняет специальный блок управления вентилятором для максимально эффективного контроля его работы.
Встречается также функция, когда реализовано автоматическое включение вентилятора уже после того, как двигатель заглушен. Это необходимо для предотвращения слишком резкого подъема температуры в ГБЦ сразу после остановки разогретого мотора, так как в результате происходит немедленное прекращения циркуляции охлаждающей жидкости в системе.
Сфера применения
Изготовить ветрогенератор, взяв за основу вентилятор, казалось бы, чего проще? Однако на пути такого технического перевоплощения встанут несколько препятствий. Как их преодолеть, для чего может быть применена ветроэлектростанция, изготовленная из вентилятора, и расскажет эта статья. Сразу стоит оговориться, рассчитывать, что плодом трудов станет агрегат, которым можно заряжать промышленные аккумуляторы или отапливать здания не стоит. Зарядка мобильного телефона, или работа небольшого осветителя на светодиодах — примерно такие задачи сможет решать ветрогенератор, явившийся, если можно так выразиться, продуктом глубокой переработки вентилятора.
Отчего же внешне такие похожие устройства для перевоплощения друг в друга требуют усилий? Этому есть технические объяснения, которые нелишним будет рассмотреть.
Распространенные неисправности и диагностика
Помните, что диагностировать неисправность вентилятора системы охлаждения стоит с предельной осторожностью, так как вращающаяся крыльчатка может серьезно повредить пальцы рук или другие части тела! Не редки случаи, когда неисправный вентилятор неожиданно приходит в движение!
Вентиляторы системы охлаждения устанавливаются как перед радиатором, так и за ним, со стороны моторного отека. Устоявшегося единого стандарта касательно места установки среди конструкторов не существует. Многие владельцы автомобилей также часто задаются вопросом о том, в каком направлении дует вентилятор. Бытует мнение, что он осуществляет обдув радиатора для лучшего охлаждения ОЖ. Стоить запомнить, что дует вентилятор исключительно на двигатель независимо от места его расположения. Установка перед радиатором никак не означает, что обдувается только сам радиатор. Изменение направления обдува недопустимо.
Любой электрический двигатель или вискомуфта разной мощности и технологии производства, а также электронный блок или регулятор, созданный для управления, не могут обеспечить 100% гарантию защиты от неисправностей. Проблема усугубляется еще и тем, что вышедший из строя вентилятор системы охлаждения силового агрегата немедленно повлечет за собой серьезные последствия в виде перегрева мотора. Даже контрольные приборы, созданные для своевременного информирования водителя в критический момент, выходят из строя. Контролировать состояние вентилятора и его исправность нужно с завидной регулярностью. В движении также стоит лишний раз взглянуть на указатель температуры на панели приборов при первой такой возможности.
Более простые системы с термовыключателем легко поддаются диагностике неисправностей. Что касается современных авто, тогда очень важно правильно определить не только саму поломку вентилятора, но и выявить вышедший из строя элемент в цепи из нескольких устройств. В самом начале диагностики нужно обнаружить проблему, по причине которой перестал работать вентилятор. Выйти из строя может любой из датчиков, блок управления или сам электрический мотор. Диагностировать неисправность вполне можно самостоятельно, придерживаясь приведенных ниже рекомендаций.
Системы с механическим приводом диагностируются быстро. Просто понаблюдайте за вентилятором, который должен вращаться постоянно. Если Вы видите вращение и лопасти крыльчатки целы, тогда ищите проблему в другом месте. Перегреваются двигатели с вискомуфтой из-за неисправного вентилятора только в том случае, если муфта не обеспечивает достаточной блокировки крыльчатки в режиме высоких оборотов коленвала. Результатом становится низкая скорость вращения вентилятора и такой обдув, который не соответствует нагрузке на мотор. Определить неисправность муфты можно путем анализа скорости вращения вентилятора на низких и высоких оборотах.
Если в автомобиле установлен электрический вентилятор охлаждения, тогда начните с контроля его работы. Когда вентилятор не включается при очевидном перегреве, можно воспользоваться следующим методом диагностики систем с термовыключателем:
- нужно отсоединить разъем термовыключателя, который зачастую ввинчен в нижнюю часть бачка радиатора;
- далее понадобится немного проволоки. Соблюдая осторожность, используем указанную проволоку в роли перемычки, которой необходимо замкнуть 2 гнезда отсоединенного разъема;
Если вентилятор после такой операции принудительно заработал, тогда вполне очевидна неисправность термомвыключателя. Неработающий же вентилятор будет означать неисправность именно в нем или в других участках цепи. Конструкция может также состоять из двойного термодатчика. Проверку стоит производить в два этапа, хотя принцип остается таким же. В самом начале замыкают первые два контакта, после чего вентилятор должен вращаться на малых оборотах. Далее замыкается вторая пара, после чего скорость вращения должна заметно возрасти.
Бывает и так, что вентилятор охлаждения радиатора дует постоянно, без видимых пауз. Такие симптомы являются достаточно распространенными. Это может указывать на выход из строя датчика включения. Проверку стоит осуществлять при включенном зажигании путем дальнейшего удаления соответствующего разъема с датчика. Если вентилятор после этого не выключился, тогда регулятор отключения следует заменить. Дополнительно можно выполнить проверку предохранителя в том случае, если возникшие проблемы с работоспособностью вентилятора охлаждения не исчезли.
Главное запомнить, что как и в любой другой электроцепи, стоит диагностировать неисправность отдельных составных частей методом исключения. Не меньшего внимания потребует и состояние проводки, разъемов и штекеров. В ряде случаев поломка быстро устраняется благодаря простому ремонту кабеля, который требует изоляции, а также чисткой контактов. Не менее продуктивной может оказаться и замена штекера. Если после всех диагностических процедур вентилятор так и не заработал, тогда его нужно демонтировать и заменить.
Указанные выше способы нельзя рекомендовать тем автовладельцам, которые обладают машиной с электронным устройством для контроля скорости вращения вентилятора охлаждения. Самостоятельно неискушенному водителю можно проверить только исправность предохранителя, который отвечает за данный участок. Дальше необходимо обратиться за помощью в автосервис.
Модификации (виды) «Борея»
Существуют два вида «Борея» — с коммутацией либо минусового либо плюсового провода к вентилятору. Соответственно в «Борее» будет присутствовать либо буква «К»(минусовой) либо буква «А»(плюсовой). Все версии герметичны в отношении платы, версии с проводами также герметичны и в месте впайки проводов.
Остальные модификации связаны с наличием\отсутствием впаянных проводов, толщиной силовых проводов (2.5 или 4 кв.мм.) и мощностью (360 или 520вт), типом разъема к вентилятору(российский или импортный), напряжением батареи 12В или 24В(грузовики).
Корпус «Борея» — алюминиевый размером 45х45мм либо 35х90мм, размер не привязан к какому-то виду Борея и может меняться от партии к партии. Корпус служит теплоотводом и электрически изолирован от платы.
Узнать, какой из проводов к вентилятору коммутирует реле штатной системы автомобиля можно следующим образом. При включенном зажигании, но на не заведенном ДВС и выключенном вентиляторе нужно тестером померять напряжение на любом из выводов вентилятора относительно массы. Если тестер покажет +12В, то вентилятор коммутируется проводом «массы» и Вам нужен «Борей-К» или «Борей-КВ». Если покажет 0Вольт — то «плюсовым» проводом, соответственно Вам нужен «Борей-А» или «Борей-АВ» .
Борей-К | Эта версия находится на текущей странице.![]() Это исполнение с разъемом для подсоединения проводов. Разъемы находятся внутри корпуса, чтобы грязь в них не попадала, для ввода проводов используется штуцер. Вся плата залита герметиком, за исключением контактов разъема для подключения проводов. Провода в комплект не входят. Версия без проводов удобна тем, что силовые провода могут быть сделаны оптимальной длины «по месту». Штуцер предназначен для проводов до 4кв.мм., но на пределе возможны и 6кв.мм. «Борей-К» коммутирует «массу». Мощность модели 360вт. Эта версия находится в производстве с весны 2020года, имеет существенные улучшения в части электроники, реализуемых функций и программирования. | |
Борей-А | Эта версия находится на другой странице. Это исполнение с разъемом для подсоединения проводов. Разъемы находятся внутри корпуса, чтобы грязь в них не попадала, для ввода проводов используется штуцер. Вся плата залита герметиком, за исключением контактов разъема для подключения проводов. Провода в комплект не входят. Версия без проводов удобна тем, что силовые провода могут быть сделаны оптимальной длины «по месту». Штуцер предназначен для проводов до 4кв.мм., но на пределе возможны и 6кв.мм. «Борей-А» коммутирует провод «плюс». Мощность модели 360вт. Исполнения на 24Вольта не будет. Эта версия находится в производстве с весны 2020года, имеет существенные улучшения в части электроники, реализуемых функций и программирования. | |
Борей-КВ | Эта версия находится на текущей странице. «Борей-КВ» коммутирует «массу». Мощность модели 360вт. Герметичное исполнение «Борея», провода 2.5кв.мм. в комплект входят и запаяны непосредственно в плату. Модуль полностью залит компаундом. Версия со впаянными проводами не подразумевает их удлинение или укорочение. Их длина, конечно, может быть изменена, но без скрутки\пайки\переобжима это не получится. | |
Борей-АВ | Эта версия находится на другой странице.![]() «Борей-АВ» коммутирует провод «плюс». Мощность модели 360вт. Герметичное исполнение «Борея», провода 2.5кв.мм. в комплект входят и запаяны непосредственно в плату. Модуль полностью залит компаундом. Версия со впаянными проводами не подразумевает их удлинение или укорочение. Их длина, конечно, может быть изменена, но без скрутки\пайки\переобжима это не получится. | |
Борей-КВ4 | Эта мощная версия находится на текущей странице. Рекомендуется для ДВС более 3л. «Борей-КВ4» коммутирует «массу». Мощность модели 520вт. Герметичное исполнение «Борея», провода 4кв.мм. в комплект входят и запаяны непосредственно в плату. Модуль полностью залит компаундом. Версия со впаянными проводами не подразумевает их удлинение или укорочение. Их длина, конечно, может быть изменена, но без скрутки\пайки\переобжима это не получится. Имеется заказное исполнение на 24Вольта. | |
Борей-АВ4 | Эта мощная версия находится на другой странице.![]() «Борей-АВ4» коммутирует «плюс». Мощность модели 520вт. Рекомендуется для ДВС более 3л. Герметичное исполнение «Борея», провода 4кв.мм. в комплект входят и запаяны непосредственно в плату. Модуль полностью залит компаундом. Версия со впаянными проводами не подразумевает их удлинение или укорочение. Их длина, конечно, может быть изменена, но без скрутки\пайки\переобжима это не получится. |
Схема подключения электровентилятора охлаждения радиатора газель 406 – Прокачай АВТО
Итак, задача: выкинуть штатную «мясорубку» и всю кучу пластмассы, идущую вместе с ней, и поставить электровентилятор или два.
Очень хорошо встаёт блок электровентиляторов от 21214, хотя это не самый бюджетный вариант, но хорош он тем, что встаёт перед радиатором, освобождая тем самым место в подкапотном пространстве. Но можно примастрячить и от 2106, стоимостью 550 р., результат будет не хуже.
Далее список и цены в Самаре.
Для работы необходимо:
1. Короткий тройник для а/м «Газель» под установку датчика ТМ 108 – 80 р.
2. Датчик ТМ 108 – 80 р.
3. Два хомута «Norma» – 2*15 р.
4. Герметик – 15 р.
5. Реле – любое, я взял 711.3747-01 (12 В, 50 А) – 40 р.
6. Клеммы на реле, клавишу и датчик.
7. Клавишу управления печкой для 2101.
8. Провода – 0.75 мм 2 3 цвета по 2 метра, 2.5 мм 2 3 цвета по 1 м.
9. Корпус под предохранитель 20 р.
10. Предохранитель.
11. Блок электровентиляторов – 550. 2100 р. в зависимости от модели.
Выбираем схему (мне по душе вторая).
Итак, первая – самая простая, всё гасится при выключении зажигания, это даёт нам шанс завести машину утром, если вдруг переключатель остался в положении «Включено постоянно»:
Схема вторая, немного сложнее, но даёт нам возможность наблюдать за системой охлаждения в разных режимах. И даже обнаруживать некоторые неисправности системы охлаждения (грязный радиатор, умершее реле, предохранитель и вентилятор).
В этой схеме добавлены – пара сопротивлений, у меня МЛТ-0,25 и светодиод – любой двухцветный:
Схема вторая, но немножко упрощённая (проводов тащить меньше). У неё есть особенность: если переключатель режимов находится в положении «автомат», то при выключении зажигания вентилятор будет работать до момента срабатывания датчика (как в зубилах):
Пару слов о врезке тройника с датчиком в систему охлаждения.
Есть три варианта установки датчика:
1. в верхний патрубок радиатора;
2. в радиатор;
3. в нижний патрубок радиатора.
На заводе (применительно к двигателю ЗМЗ-406) его устанавливают в левом бачке радиатора, где температура жидкости ниже, чем в правом, так как она успевает охладиться при прохождении по каналам радиатора (в правый бачок жидкость поступает непосредственно с рубашки охлаждения двигателя).
Я врезал в нижний патрубок (по причине невозможности врезаться в сам радиатор), основываясь на следующих рассуждениях.
У нас система охлаждения двухконтурная имеет малый круг и большой. При нагреве жидкости термостат открывается и подключает большой круг (радиатор), при этом из радиатора холодная жидкость поступает в блок, а горячая по верхнему хоботу из блока в радиатор. Температура в двигателе понижается, термостат закрывается и радиатор отсекается.
За температурой в двигателе и в ГБЦ следит термостат, нам необходимо осуществить контроль температуры и охлаждение жидкости в РАДИАТОРЕ так, чтобы на выходе радиатора (большого круга) она была ниже температуры реакции термостата, градусов на 10. 20 (это и есть наш запас).
Измерять температуру жидкости для включения электровентиляторов нужно в самом радиаторе или на выходе из него (в нижнем патрубке) при помощи датчика ТМ 108.
А вот датчики бывают разные (в скобках указана температура включения – выключения):
ТМ 108-02 (87-82) – АЗЛК-2141;
ТМ 108-10 (99-94) – ВАЗ-08, 09, ВАЗ-1111;
ТМ 108 (92-87) – ВАЗ-03, 06, 07, ГАЗ-3102, 3110;
ТМ 108 (82-67) – видел один раз на авто, в продаже не нашел.
Дабы иметь запас по температуре нужно в нижний патрубок ввернуть датчик «похолоднее». Датчик желательно покупать итальянский, он у Вас прослужит долго, датчики, произведённые в Калуге, ходят максимум 30 000 км и то, если повезёт.
Дополнение от 18.05.10, автор Yohan.
Выше в статье есть, соответственно, варианты, когда питание подаётся только при включенном зажигании, либо постоянно, т. е. вентилятор при срабатывании датчика может крутиться и без зажиганиях (так на ВАЗ 2109 было сделано).
Я выбрал другой вариант: взял плюс управляющей цепи с кнопки аварийки (коричневый). Получается, на этом проводе есть плюс при включенном зажигании, при выключенном зажигании плюса нет, но если при выключенном зажигании включить аварийку – появляется плюс. Таким образом можно заглушить двигатель и, включив аварийку, остужать радиатор.
Также автор предлагает использовать двухцветный светодиод. Мы же упростили схему и поставили один обычный светодиод, который загорается при включении двигателя вентилятора. Так получается, что при постоянно включенном вентиляторе диод горит постоянно, а когда кнопка в автоматическом положении – диод загорается при срабатывании датчика температуры и горит во время работы вентилятора.
К сожалению, рисовать схемы не умею поэтому только на словах.
Внимание! Все электрические схемы предоставляются «Как есть». Мы не несем никакой ответственности за любой возможный ущерб, связанный с их использованием и применением. Применение нижеприведенных электрических схем вы осуществляете на свой страх и риск! Большая часть схем является теоретической разработкой и на практике не опробована!
Наличие нескольких каналов управления по температуре дает довольно широкие возможности для конструирования системы охлаждения.
Так как установка вентилятора на Газель не является стандартной процедурой — возможно множество вариантов ее реализации. Поэтому если у вас возникнет потребность в каком-либо другом, не описанном ниже, варианте — пишите мне на почту [email protected] — помогу разработать ваш собственный вариант подключения, учитывающий наличие у вас конкретных запчастей и пожелания по функциональности. Схема этого варианта будет добавлена на эту страничку.
Так же присылайте отзывы по работе установленных и испытанных схем охлаждения — они будут опубликованы на специальной страничке для облегчения выбора и для избежания ошибок теми, кто идет за нами.
Рекомендации по монтажу дополнительной проводки вентиляторов.
- Присоединяйте силовые провода к АКБ проводами с сечением не меньше чем у проводов вентиляторов.
- Предохранители силовых проводов размещайте как можно ближе к точке присоединения к АКБ.
- Реле удобно разместить на боковой поверхности кузова за правой фарой, ближе к АКБ.
- Если минусовой провод является общим для обоих вентиляторов — его сечение должно быть не менее суммы сечений минусовых проводов обоих вентиляторов.
- Для соединения проводов используйте клеммы и обжимные медные трубки, тщательно изолируйте соединения проводов.
- Закрепите жгут проводов пластиковыми хомутами к кузову или существующим жгутам во избежание перетирания изоляции об острые кромки при вибрации.
- Дополнительные контакты типа «Лира» в разъем ЭБУ для выводов 25 и 33 можно извлечь из большинства разъемов проводки ГАЗ — разъемов форсунок, датчиков скорости, фазы, ДПКВ, ДПДЗ, РХХ, температуры, детонации.
.) Очень сложно — но можно.
Схема 1. Один основной вентилятор.
Простейшая схема для подключения. В этом случае температура включения вентилятора определяется лягушкой или ЭБУ с 33 или 25 контакта. Вентилятор является основным и работает только на полную мощность.
Если вы установили на радиатор два вентилятора — то можно добавить аналогичную схему для обслуживания второго вентилятора, взяв сигнал управления со свободного вывода (лягушка, 33 или 25 контакт ЭБУ).
Этим будет обеспечена повышенная надежность системы охлаждения (при выходе из строя одного вентилятора другой оставшийся справится с охлаждением), а так же возможность включения вентиляторов при разных температурах (например с лягушки Вентилятор1 включается при 88 градусах, а с 33 контакта ЭБУ Вентилятор2 включается при 92 градусах). При одновременной работе двух вентиляторов будет двойная эффективность охлаждения — можно на Дакар ехать и смело буксовать.
Вариант 2. Последовательное подключение двух вентиляторов.
Так же простая схема на одном реле. В предыдущую схему последовательно первому добавляется еще один вентилятор. Именно такой вариант подключения на моей Газели. Вентиляторы включаются оба одновременно на пониженной скорости и вращаются примерно в 3-4 раза медленней чем обычный вентилятор (зависит от добавочного вентилятора — чем меньше его мощность, тем медленнее будут вращаться оба вентилятора).
Данная схема испытана на протяжении всего лета 2015 — при вращении двух вентиляторов на малой скорости проблем с перегревом не возникло ни разу. Правда замечу, что в жаркую погоду они вообще не выключались.
Несомненным плюсом включения вентиляторов на малой скорости является малый скачок тока в цепи при пуске, а так же в 2 и более раз меньшее потребление тока при работе, что не приводит к перегреву и выходу из строя моторов вентиляторов. Низкий уровень шума тоже радует.
Два 8-лопастных вентилятора от ВАЗ — на мой взгляд лучший выбор для этой схемы. Почти уверен — при вращении на половине скорости (именно так они будут вращаться при подключении последовательно) для нормального охлаждения Газели их будет более чем достаточно.

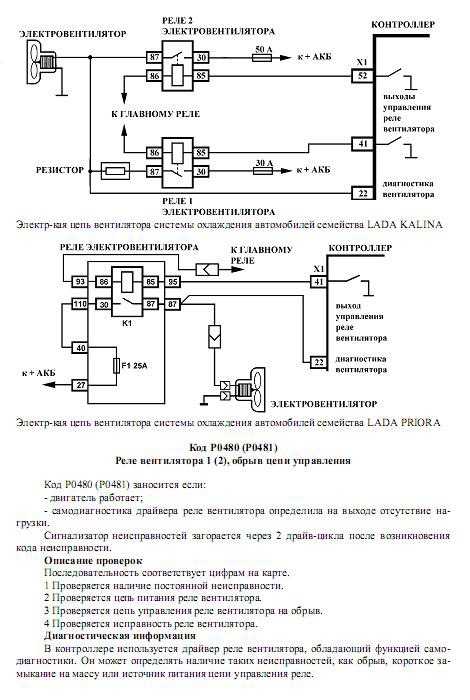

Вариант 3. Двухскоростной вентилятор.
В этом случае используется схема с двумя последовательно включенными вентиляторами, которая обеспечивает плавное включение и охлаждение в мягком режиме с возможностью включения мощного режима. Первый уровень включения управляется реле 1 с контакта 33 ЭБУ. При необходимости включить систему охлаждения в мощном режиме на дополнительное реле 2 подается сигнал включения с контакта 25 ЭБУ (Управление реле кондиционера).
При этом основной вентилятор 2 из медленного вращения перейдет в быстрое вращение, а дополнительный вентилятор 1 перестанет вращаться.
При использовании двух аналогичных вентиляторов эта схема выигрыша по эффективности охлаждения не дает.
Правильней в этой схеме применить в качестве дополнительного вентилятор менее мощный, чем основной. Так же хороший результат даст применение вместо дополнительного вентилятора подходящего резистора (например типа резистора печки). Мощность можно оценить по сопротивлению обмотки вентилятора. Выбирайте дополнительный вентилятор или дополнительный резистор с сопротивлением 2-3 Ома на ток 5-7 Ампер.
В результате мы получаем плавный пуск вентилятора в режиме мягкого охлаждения на 30-50 процентах скорости вращения, а при необходимости будет включаться максимально мощный режим без резкого скачка тока в момент пуска, так как основной вентилятор уже вращается.
Данный вариант мной не опробован, но при удобном случае именно его я его поставлю на свою машину.
Для включения управляющих выводов 25 и 33 возможно будет необходимо перепрограммировать ЭБУ. О подготовке ЭБУ здесь…
Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215 жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров. После чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.
Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215, устройство, схема, принцип работы, особенности системы охлаждения двигателя ЗМЗ-405.

Рубашка охлаждения, насос, термостат и радиатор образуют большой круг циркуляции. В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления. Для автомобилей Газель с двумя рядами сидений и автобусов. Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.
Схема системы охлаждения двигателей ЗМЗ-402 и УМЗ-4215 на автомобилях Газель.
Схема системы охлаждения двигателей ЗМЗ-402 на автомобилях Газель.
Схемка системы охлаждения двигателей ЗМЗ-406 на автомобилях Газель.
Схема системы охлаждения двигателей ЗМЗ-406 и ЗМЗ-405 на автомобилях Газель.
Система охлаждения двигателя ЗМЗ-406 на автомобилях Газель в основном аналогична системе охлаждения двигателя ЗМЗ-402. Но имеет отличия заключающиеся в том, что предусмотрен подогрев впускного трубопровода.
Кроме того, на корпусе термостата дополнительно установлены датчик температурного состояния двигателя и датчик аварийной температуры охлаждающей жидкости. На двигателе ЗМЗ-406 с левой стороны, а на двигателях УМЗ-4215 и ЗМЗ-402 с правой, расположен кран для слива охлаждающей жидкости из блока цилиндров.
Насос охлаждающей жидкости системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.
Центробежного типа. Размещен в передней части блока цилиндров с приводом от шкива коленчатого вала поликлиновым ремнем для ЗМЗ-406 или клиновым ремнем для ЗМЗ-402 и УМЗ-4215. Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным. На холодном двигателе основной клапан закрыт, и вся жидкость циркулирует по малому кругу. Возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя.
При температуре 80–84 градуса для двигателя ЗМЗ-406 и 78–82 градуса для ЗМЗ-402 и УМЗ-4215, основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается. При температуре 94 градуса основной клапан открывается полностью, а байпасный закрывается. И вся жидкость циркулирует через радиатор
двигателя.
Вентилятор системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.
С шестилопастной пластмассовой крыльчаткой. Приводится во вращение от коленчатого вала клиновым или поликлиновым (у ЗМЗ-406) ремнем. Ось вентилятора у ЗМЗ-402 вращается в двух подшипниках. У двигателей УМЗ-4215 вентилятор имеет подшипник, такой же, как и у насоса.
Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками. У ЗМЗ-406 крыльчатка вентилятора установлена на шкиве насоса охлаждающей жидкости. Привод вентилятора двигателя УМЗ имеет натяжной шкив на отдельном кронштейне.
Номинальные размеры и посадки сопрягаемых деталей привода вентилятора системы охлаждения на Газель с двигателем ЗМЗ-4025 и ЗМЗ-4026.
Радиатор системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.
Расширительный бачок системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.
Пластмассовый, соединен шлангом с патрубком нижнего бачка радиатора, трубкой с патрубком термостата и с левым бачком радиатора. На бачке имеется метка MIN, показывающая нижний допустимый уровень охлаждающей жидкости в бачке. Расширительный бачок закрыт резьбовой пробкой.
Герметичность системы обеспечивается клапаном в пробке расширительного бачка. Он поддерживает избыточное давление в системе на горячем двигателе. За счет этого температура кипения жидкости повышается до 115 градусов и уменьшаются ее потери на испарение. Клапан открывается при понижении давления в системе (на остывающем двигателе).
Особенности системы охлаждения на Газель с двигателем ЗМЗ-405.
Системы охлаждения двигателей семейства ЗМЗ-402 и семейств ЗМЗ-406 и ЗМЗ-405 сконструированы по одной схеме и различаются только размерами и формой соединительных шлангов. А также конструкцией термостата, водяного насоса и ремня привода водяного насоса.
Система охлаждения двигателей ЗМЗ-406 и ЗМЗ-405 дополнительно отличается жидкостным подогревом впускной трубы. Для создания которого в систему введены еще два соединительных трубопровода. Кроме того, в корпусе термостата, помимо датчика указателя температуры охлаждающей жидкости, установлен датчик сигнальной лампы перегрева охлаждающей жидкости.
Системы охлаждения двигателей семейств ЗМЗ-406 и ЗМЗ-405 практически идентичны, отличаются лишь конструктивными изменениями некоторых узлов:
— В шланге отвода охлаждающей жидкости от радиатора отопителя установлен дополнительный тройник с резьбовой пробкой для удаления воздуха из системы.
— На части автомобилей Газель установлен вентилятор радиатора системы охлаждения двигателя с электромагнитной муфтой включения.
Как правильно подключить электрические вентиляторы охлаждения
— Майкл Хардинг, июнь 2017 г. часто называют вспомогательным вентилятором. Это был посредственный способ ведения дел, прежде всего потому, что ток, необходимый для вращения вентилятора, проходил через сам переключатель. В электрических терминах это нет-нет; вы никогда не должны полагаться на переключатель на приборной панели, чтобы справиться с током, необходимым для питания аксессуара, который превышает 10-15 ампер. Некоторые вещи могут (и иногда будут) идти не так, даже если вы купите переключатель, рассчитанный на 15 ампер. Другим недостатком было то, что этот метод требовал вашего внимания, чтобы убедиться, что вы щелкнули выключателем, особенно если вы полностью заменили свой механический вентилятор. Эти механические вентиляторы отлично подходили для серийных автомобилей, выходящих из выставочного зала в 1960-х и 1970-х годах, но тогда мощность многих автомобилей была намного ниже 400 л. Использование механического вентилятора для приложений с высокой мощностью может работать очень хорошо, если принять во внимание несколько моментов. Радиатор большего размера, вентилятор сцепления большего размера и кожух, вероятно, будут охлаждать двигатель; механические вентиляторы иногда могут работать лучше, чем электрические вентиляторы. Для некоторых, однако, электрические вентиляторы охлаждения не только охлаждают двигатель в движении, но и охлаждают двигатель на светофорах. Механические вентиляторы охлаждают настолько, насколько они могут, в зависимости от частоты вращения двигателя, но электрические вентиляторы потребляют максимальное количество кубических футов в минуту на холостом ходу, поскольку они работают независимо от оборотов двигателя. Единственным недостатком добавления дополнительных электрических компонентов к вашему автомобилю является то, что часто исходный генератор не был рассчитан на потребление тока более 45-60 ампер, поэтому при добавлении одинарного или двойного электрического вентилятора охлаждения следует учитывать увеличьте мощность вашей системы зарядки с помощью более мощного генератора. Подключение одного вентилятора охлажденияПодключение одного вентилятора охлаждения — это довольно простая система, для включения вентилятора требуется отдельный датчик температуры, или вы можете использовать выход вентилятора охлаждения, если вы установили EFI вторичного рынка. преобразование. Комплект реле, наш номер детали CCFKRL, будет включать в себя все необходимое для правильного подключения электрических вентиляторов охлаждения, за исключением дополнительной проводки, необходимой для завершения всех цепей. Первая часть установки заключается в установке электрического вентилятора на радиатор и снятии механического вентилятора. Маловероятно, что у вас будет место для обоих, но вы никогда не должны запускать механический вентилятор с электрическим вентилятором на одной стороне радиатора. Если у вашего механического вентилятора есть проставка, ее можно снять вместе с вентилятором. Затем найдите подходящее место для реле, которое находится вдали от чрезмерного тепла и где оно не подвергается воздействию элементов, таких как брызги воды с дороги. Датчик температуры, если он используется, обеспечивает сигнал заземления при температуре около 185 градусов и отключается, когда температура падает ниже 165 градусов. Этот провод (серый в нашем комплекте) подает сигнал заземления для срабатывания реле. Оранжевый провод на реле должен видеть сигнал 12 вольт при включении зажигания. Два других провода на реле — это мясо и картошка системы, при этом желтый провод подключается к аккумулятору вместе с входящим в комплект предохранителем, установленным в пределах 12 дюймов от аккумулятора. Выносной аккумулятор можно подключить к порту питания в моторном отсеке, но он должен быть с предохранителем. Красный провод от нашего реле подключается непосредственно к охлаждающему вентилятору, а черный провод от охлаждающего вентилятора подключается к земле, оба провода будут использовать прилагаемый жгут вентилятора. Если вы покупаете наш комплект реле, в него входят все необходимые разъемы для соединения проводов. Мы настоятельно рекомендуем использовать правильный обжимной соединитель и следовать указаниям в наших инструкциях для беспроблемной установки. Подключение сдвоенных вентиляторов охлажденияВ случае сдвоенных вентиляторов существует два способа подключения комплекта реле. Это основано на потребляемой мощности вентиляторов. Если вентиляторы больше и потребляют более 15 ампер каждый, рекомендуется установить второй комплект реле, как показано ниже. Для небольших вентиляторов оба вентилятора могут быть подключены к одному реле, как показано выше, и должен быть установлен соответствующий предохранитель для защиты цепи, в то же время обеспечивая достаточный ток для протекания без превышения номинала предохранителя. Если предохранитель перегорает, то это верный признак того, что у вас слишком большая нагрузка на систему, и следует добавить второе реле. Для второго реле оба серых провода можно подключить к датчику температуры, а оба оранжевых провода можно подключить к 12-вольтовому источнику зажигания. Электропроводка/Электричество/Вентиляторы
Как подключить два электрических вентилятора системы охлажденияГараж Тележка Счет По Мэтью МакКлюр 19.08.2021 Добавить статью в список Теги: Технология, Технология, Охлаждение и обогрев, Электрические вентиляторы, Электрические, Электрические, Освещение и проводка, Улица, Улица, Гонки, Улица, Улица, Гонки Неправильные представления о проводке двойных электрических вентиляторов охлаждения Как многие из вас знают, зазор между передней частью двигателя и радиатором может быть очень узким. Установка двойных электрических вентиляторов охлаждения покрывает большую часть площади поверхности вашего радиатора Как подключить два вентилятора охлаждения? Существует несколько способов подключения двух вентиляторов. Безопасно ли использовать одно реле для двух вентиляторов охлаждения? Чтобы использовать одно реле для двух вентиляторов охлаждения, убедитесь, что это сильноточное реле, рассчитанное на комбинированный выход вентилятора. Иногда мы были свидетелями того, как люди подключали двойные вентиляторы, используя одно стандартное реле для управления обоими вентиляторами. Мы обнаружили, что это неэффективно и в некоторой степени опасно, так как большинство двойных вентиляторов при запуске потребляют достаточную нагрузку в амперах, чтобы сжечь предохранитель одиночного реле. Обычно это предохранитель на 30 ампер для защиты проводки и реле, чего недостаточно для одновременного включения двух вентиляторов. А 9Контроллер 0634 с одним сильноточным реле часто может справиться с этой задачей, но с большими затратами, чем два простых реле, как на нашей диаграмме ниже. Если вам действительно не хватает места в моторном отсеке, одно сильноточное реле, безусловно, является вариантом. Можно ли управлять двумя вентиляторами охлаждения отдельно? Да, вы можете управлять двумя вентиляторами по отдельности. Например, вы можете использовать двойные термостатические выключатели, которые управляют каждым вентилятором по отдельности. Процесс подключения двух вентиляторов охлаждения радиатора Использование стандартного реле на 40 А упрощает подключение вентилятора Приведенная ниже схема с цветовой кодировкой соответствует проводам комплекта реле, который мы связали ранее (и перечислены в нижней части этой статьи), чтобы упростить процесс подключения. Начните с того, что возьмите оба положительных провода от вентиляторов и подключите их к желтым проводам на каждом реле. Затем вам нужно будет подключить коммутируемое питание (обычно от выключателя зажигания, но современные сменные жгуты проводов обычно имеют плавкий провод запуска реле вентилятора) к синим проводам на реле. Схема подключения двойного электрического вентилятора охлаждения радиатора с использованием двух реле и одного термостатического переключателя Продукты, указанные в этой статьеКак правильно подключить вентилятор охлаждения? – Rx MechanicНаучиться правильно подключать охлаждающий вентилятор – жизненно важный навык. Это поможет вам преодолеть проблемы с перегревом, когда у вас неисправный вентилятор радиатора. Вентилятор охлаждения двигателя автомобиля предназначен для перенаправления и отвода избыточного тепла из моторного отсека. Если вентилятор системы охлаждения вашего автомобиля внезапно остановился, не паникуйте. Это может быть не так серьезно, как ваш разум может преувеличивать происшествие. Все, что вам нужно сделать, это проверить компонент, подключив охлаждающий вентилятор напрямую. Прямая проводка вентилятора системы охлажденияПроцесс сгорания в автомобиле включает в себя несколько компонентов внутри моторного отсека. Эта сложность в их работе генерирует так много тепла, что может повредить двигатель, если не обращаться с ним должным образом. Вот почему охлаждающий вентилятор необходим. Однако когда-нибудь вы обнаружите, что вентилятор охлаждения остановился. Это может привести к перегреву и повреждению двигателя автомобиля. Таким образом, лучший способ решить эту проблему — обойти обычную цепь вентилятора и напрямую подключить его к двигателю. Ниже приведены пошаговые инструкции по обходу вентилятора радиатора и прямому подключению его к двигателю автомобиля. Определите положительный и отрицательный провода охлаждающего вентилятораВо-первых, найдите минутку и найдите провода охлаждающего вентилятора — как положительные, так и отрицательные провода. Затем отрежьте и снимите 1/2 дюйма с концов изоляции проводов. Подсоедините перемычку 12-го калибраВозьмите перемычку 12-го калибра и подключите один из ее концов к черному проводу заземления охлаждающего вентилятора. Затем подключите другой конец перемычки к блоку двигателя автомобиля или металлической части автомобиля. Подсоедините еще одну перемычкуВозьмите вторую перемычку 12-го калибра и подключите один из ее концов к положительному проводу охлаждающего вентилятора. Растяните проволочную перемычку 12 калибра и удлините ее другой конец, чтобы добраться до аккумуляторной батареи автомобиля. После этого вы можете протестировать его, поместив провод на аккумулятор. Как только вы поместите другой конец второй перемычки на положительную клемму аккумулятора, вентилятор охлаждения включится и начнет вращаться. Если он работает, вентилятор охлаждения все еще в хорошем состоянии. Между тем, вы также можете решить узнать, как подключить охлаждающий вентилятор к тумблеру и использовать этот подход. Это поможет вам эффективно управлять работой охлаждающего вентилятора без каких-либо хлопот. Часто задаваемые вопросыВ: Можно ли напрямую подключить вентилятор охлаждения?Конечно, вы можете напрямую подключить вентилятор охлаждения. Процесс прямого подключения охлаждающего вентилятора не является ракетостроением; вы можете научиться делать это в совершенстве. Домашние мастера всегда рады, когда у них есть возможность узнать что-то новое о своей машине. Им нравится устранять мелкие неисправности, которые не требуют особых знаний в области ремонта автомобилей. Один из способов не тратить так много с трудом заработанных денег на ремонт автомобиля, когда какой-либо компонент неисправен. Некоторые неисправности могут быть такими незначительными, как необходимость повторного подключения ослабленного кабеля. Однако, если вы боитесь решить проблему, вы можете в конечном итоге потратить деньги в автомастерской, заплатив за то, с чем вы могли бы справиться. Подключение вентилятора охлаждения — одна из тех задач, с которыми вы можете справиться. В: Могу ли я подключить вентилятор радиатора?Конечно, вы можете подключить вентилятор радиатора вашего автомобиля, чтобы сделать его работу более эффективной. Для работы вентилятора радиатора вашего автомобиля требуется в среднем около 15 ампер. Блок реле предохранителей под капотом вашего автомобиля также содержит реле, которое помогает вентилятору радиатора работать. Реле имеет около четырех клемм, и одна из них постоянно горячая, даже при выключенном ключе. Клемма, приводящая в действие реле, нагревается при повороте ключа. Этот конкретный контакт, который приводит в действие реле, передает от ключа малую силу тока. Он не может нести мощность, необходимую для вентилятора радиатора автомобиля; в противном случае это вызовет пожар. В этом случае решение состоит в том, чтобы соединить вентилятор проводом не менее 12-го калибра, способным передавать величину силы тока. Возможно, вам придется узнать, как подключить электрический вентилятор с реле, чтобы сделать это правильно. В: Сколько ампер потребляет вентилятор радиатора?Обратите внимание, что чем мощнее вентилятор радиатора вашего автомобиля, тем больший ток он потребляет. Электрическая система вашего автомобиля должна иметь мощность, необходимую вентилятору радиатора для его безупречной работы. Как правило, для эффективной работы вентиляторов радиатора размером от 12 до 16 дюймов требуется от 15 до 28 ампер. Если у вас есть приложение с двумя вентиляторами радиатора, компоненты могут потреблять около 35 ампер или около того. Другие вентиляторы радиатора могут потреблять до 13,5 вольт. Обязательно уточните тип вентилятора радиатора в вашем автомобиле, чтобы узнать точное количество ампер, потребляемых системой. Если потребляемая мощность вентилятора слишком высока, вы можете включить электрическую систему, которая может обеспечить необходимую силу тока. В: Могу ли я водить машину, если не работает вентилятор?Возможна езда на автомобиле с неисправным вентилятором радиатора; однако это не идеально. Вентилятор отвечает за подачу холодного воздуха в моторный отсек для его охлаждения при высоких температурах. В движении машины это роли не играет. Хотя вентилятор радиатора не играет никакой роли в движении автомобиля, он обеспечивает безопасность. Компонент гарантирует, что автомобиль не перегревается, что приводит к проблемам с двигателем, ремонт которых может быть дорогостоящим. Если вам нужно вести машину, когда не работает вентилятор, вам понадобится прохладная погода и зона, свободная от движения. В большинстве случаев эти два фактора непредсказуемы. Итак, на всякий случай узнайте, как включить вентилятор радиатора. В: Сколько ампер потребляет 12-вольтовый вентилятор? Вентилятор на 12 В обычно потребляет около 0,6 А. Вентиляторы потребляют ток в зависимости от их размеров и скорости во время работы. Вы можете определить силу тока, потребляемую вентилятором, применив уравнение Ватта. Формула: Вольты X Амперы = Ватты. Это означает, что ватты, разделенные на вольты, будут равны амперам. С другой стороны, Ватты, деленные на Амперы, будут равны Вольтам. Поскольку вентилятор на 12 В дает мощность 8 Вт, уравнение Ватта будет таким: 8 Вт разделить на 12 В = 0,6 или приблизительно 0,7 ампер. В: Всегда ли вращаются вентиляторы радиатора?Вентиляторы радиатора не вращаются постоянно, потому что система запрограммирована. Вентилятор включается и начинает вращаться, когда термочувствительный переключатель сигнализирует системе о высокой температуре. Когда температура снова становится низкой и система остывает, коммутатор также посылает сигнал. Как только система получит сигнал о низкой температуре, вентилятор выключится. Стандартная температура охлаждающей жидкости двигателя автомобиля, при которой включается вентилятор, составляет 200 градусов по Фаренгейту. Если вентилятор охлаждения вашего автомобиля постоянно выключен, возможно, вам придется выяснить, как подключить вентилятор радиатора, чтобы он оставался включенным. Затем прикрепите тумблер, чтобы вы могли включать и отключать его через определенные промежутки времени. Это может помочь до тех пор, пока вы не решите изменить систему. Заключительные словаВ этой статье только что были объяснены простые шаги по прямому подключению охлаждающего вентилятора. Это спасательная стратегия для вас, когда вы подозреваете, что вентилятор охлаждения вашего автомобиля неисправен. Крайне важно, чтобы вы сделали все возможное, никогда не садитесь за руль, когда не работает вентилятор системы охлаждения вашего автомобиля. Обязательно следуйте описанной выше процедуре, чтобы правильно подключить вентилятор охлаждения, чтобы убедиться, что он все еще находится в хорошем состоянии. Если вентилятор не работает, возможно, его придется заменить. Если вы не уверены в правильности выполнения работы, проконсультируйтесь с опытным автомехаником. Подключение вентилятора охлаждения — InfinityboxНедавно мы писали в блоге о том, как подключить Infinitybox MASTERCELL к ЭБУ Holley Dominator. Следующее, о чем спрашивают большинство парней, это как подключить вентилятор охлаждения. С 10- и 20-контурными жгутами Infinitybox это очень просто. Помните, что POWERCELL действует как блок предохранителей и реле. В ячейку встроено переключающее устройство, называемое MOSFET, которое включает и выключает выход. Он также включает в себя предохранитель для защиты жгута проводов от короткого замыкания или других событий перегрузки по току. Вентилятор охлаждения должен включаться, когда температура двигателя достигает заданного значения. При снижении температуры двигателя вентилятор должен отключиться. Есть два основных способа сделать это. Традиционно у вас есть термостатический переключатель в радиаторе или современные ЭБУ имеют свои собственные датчики температуры для запуска вентилятора. В первом случае вы устанавливаете термостатический выключатель в радиатор или блок двигателя. Большинство этих переключателей имеют одну клемму. У них есть встроенный механизм, который электрически соединяет этот единственный терминал с его корпусом, когда он достигает заданной температуры. Этот корпус соединяется с землей, ввинчиваясь в радиатор или блок двигателя. Когда температура падает, электрическое соединение между одиночной клеммой и землей разрывается. Входы MASTERCELL работают при заземлении. Чтобы подключить вход MASTERCELL к термостатическому выключателю, просто подсоедините входной провод охлаждающего вентилятора к клемме на выключателе. См. лист конфигурации, прилагаемый к вашему комплекту, для правильного цвета провода и разъема. После подключения входа к MASTERCELL соедините выход вентилятора охлаждения на POWERCELL с одним проводом двигателя вентилятора охлаждения. Другой провод должен быть подключен к корпусу для заземления. Мы рекомендуем использовать 25-амперный предохранитель на выходе POWERCELL для защиты этого провода. На этом рисунке подробно показано, как подключить вход MASTERCELL к температурному выключателю и как подключить выход POWERCELL к двигателю охлаждающего вентилятора. Вы также можете скачать PDF схему подключения здесь. Изображение электрической схемы, показывающей, как подключить термостатический переключатель вентилятора охлаждения к Infinitybox MASTERCELL Большинство ЭБУ имеют триггер, который используется для управления вентилятором охлаждения. Как описано выше, входы MASTERCELL работают при замыкании на землю. Когда земля ЭБУ переключает триггер вентилятора охлаждения, он внутренне заземляет провод, когда хочет, чтобы вентилятор включился. В некоторых случаях напряжение на этом триггере может плавать или подтягиваться к напряжению батареи, когда охлаждающий вентилятор должен быть выключен. Это напряжение должно быть заблокировано от обратного потока на вход MASTERCELL. Для этого последовательно впаяйте диод между входом MASTERCELL и проводом триггера на ЭБУ. Рекомендуемый диод — 1N4001, его можно легко купить в Интернете. При установке диода полоска на диоде должна быть обращена к триггерному проводу на ЭБУ. Если триггер вентилятора охлаждения на ЭБУ переключает положительный сигнал вентилятора охлаждения, вам необходимо инвертировать его на триггер заземления для MASTERCELL. Это можно сделать с помощью реле. Эта ссылка приведет вас к диаграмме, показывающей, как это сделать. Самый простой способ преобразовать положительный сигнал переключения от ECU в сигнал переключения на массу — это использовать один из наших мини-модулей inVERT. Они маленькие и легко помещаются в жгут. Эта ссылка приведет вас к дополнительной информации о inVERT Mini. После того, как вы подключили вход MASTERCELL к триггеру на ЭБУ, вам необходимо подключить выход POWERCELL к вентилятору. Это делается точно так же, как описано выше для примера с термостатическим выключателем. Подключите выход вентилятора охлаждения на POWERCELL к одному проводу на двигателе вентилятора охлаждения. Другой провод должен быть подключен к корпусу для заземления. На этом рисунке подробно показано, как подключить вход MASTERCELL к ЭБУ и как подключить выход POWERCELL к двигателю охлаждающего вентилятора. Вы также можете скачать PDF-файл этой схемы подключения по этой ссылке. Изображение электрической схемы, показывающей, как подключить триггер вентилятора охлаждения от ECU к Infinitybox MASTERCELL Иногда клиенту может потребоваться переключатель байпаса, который он может использовать для включения своих вентиляторов охлаждения. Обычно это тумблер на приборной панели, который включает вентилятор в любое время, даже когда двигатель не прогрет до нужной температуры. Если у вас есть переключатель температуры, вы просто подключаете переключатель байпаса параллельно. Это означает, что вы подключаетесь к входному проводу MASTERCELL, который идет к переключателю температуры. Вы соединяете соединение с одной стороной переключателя байпаса и заземляете другую сторону переключателя. Если вы управляете вентилятором через ECU, вы делаете то же самое. Вы вставляете входной провод MASTERCELL для охлаждающего вентилятора, который идет к ECU. Вы соединяете соединение с одной стороной переключателя байпаса и заземляете другую сторону переключателя. Пожалуйста, сообщите нам, если у вас есть какие-либо вопросы о том, как вы подключаете свои охлаждающие вентиляторы с помощью наших комплектов жгута проводов Infinitybox с 10 и 20 проводами. Вы можете связаться со службой технической поддержки по телефону (847) 232-1991 или написать нам по адресу [email protected]. Вы также можете связаться с нашей командой, нажав на эту ссылку. 3 %PDF-1.5 % 1 0 объект >/OCGs[7 0 R]>>/Страницы 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток приложение/pdf 3 ![]() ![]() ![]() ![]() ![]() ![]() |
