Что такое ЭБУ (ECU): электронный блок управления

Современный автомобиль невозможно представить без множества электронных систем. Развитие и активное внедрение электроники в конструкцию ДВС привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Как сам бензиновый или дизельный мотор, так и другие системы транспортного средства управляются посредством специальных блоков управления.

Рекомендуем также прочитать статью об устройстве системы смазки ДВС. Из этой статьи вы узнаете о видах систем смазки двигателя и основных составляющих элементах в конструкции системы смазки.

Содержание статьи

Бортовая сеть и CAN-шина

ЭБУ взаимодействует с различными датчиками, которые отправляют сигналы в блок управления. Далее контроллер производит обработку полученных данных по заранее прописанным алгоритмам. ЭБУ в процессе работы двигателя опирается на информацию от датчиков и посылает ответные команды, которые адресованы исполнительным устройствам, интегрированным в конструкцию ДВС.

Автомобиль имеет так называемую бортовую сеть, в которой главным элементом является ЭБУ. По этой причине блок управления называют компьютером автомобиля, а в среде автолюбителей существует обиходное название «мозги». Не только двигатель, но и другие системы автомашины имеют собственный контроллер. К таким системам относятся: автоматическая коробка передач, управление подушками безопасности, антиблокировочная система тормозов, система курсовой устойчивости, система климат-контроля и т.д. Каждая из систем имеет свой отдельный электронный модуль: блок управления АКПП, модуль подушек Airbag, блоки-контроллеры ABS, ESP и т.д. Все модули взаимосвязаны между собой.

Главным в бортовой цепи автомобиля является ЭБУ. Электронный блок управления двигателем ведет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной CAN-шине. Посредством указанной шины реализовано эффективное объединение всех электронно-цифровых систем автомобиля, что и представляет в итоге единую бортовую сеть.

Тесная взаимосвязь модулей, контроллеров и блоков позволяет максимально оптимизировать работу силового агрегата. Так достигается наилучший показатель расхода топлива, динамично корректируются параметры топливного впрыска и подачи воздуха на впуске. От работы ЭБУ зависит мощность, показатель крутящего момента в том или ином режиме работы двигателя, а также ряд других характеристик.

Какие задачи выполняет ЭБУ двигателем

К базовым функциям блока управления двигателем автомобиля относятся:

ЭБУ получает от датчиков информацию о частоте вращения и положении коленчатого вала двигателя. Контроллер учитывает скорость движения автомобиля, фиксирует данные о напряжении в бортовой сети и т.п.

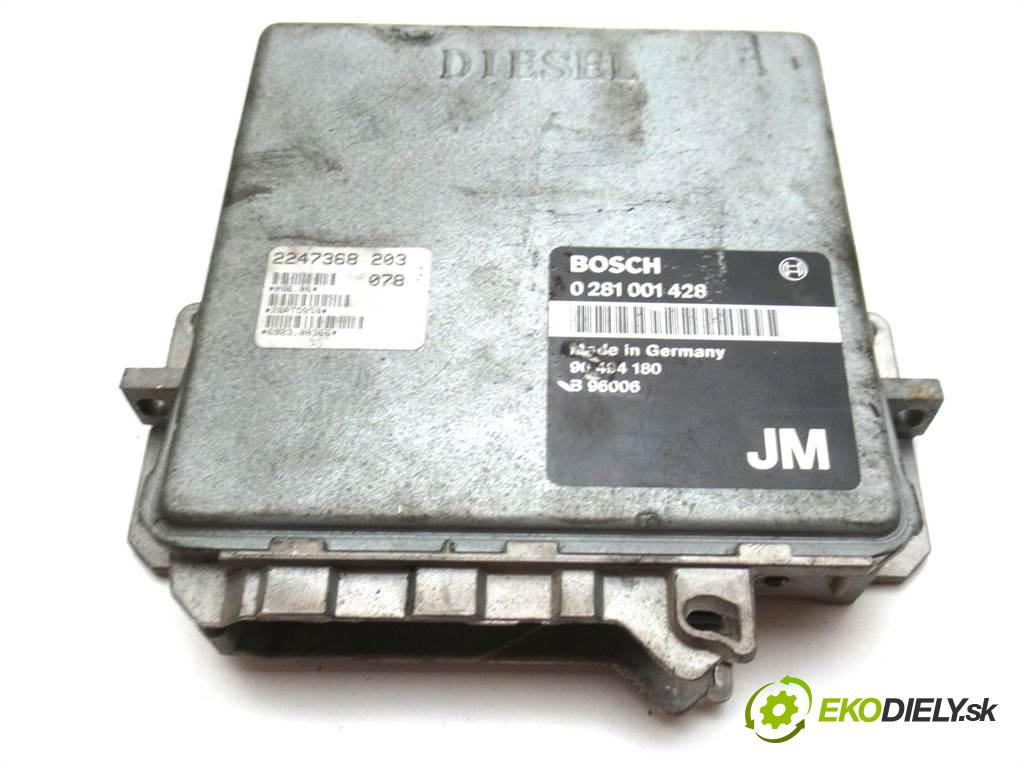

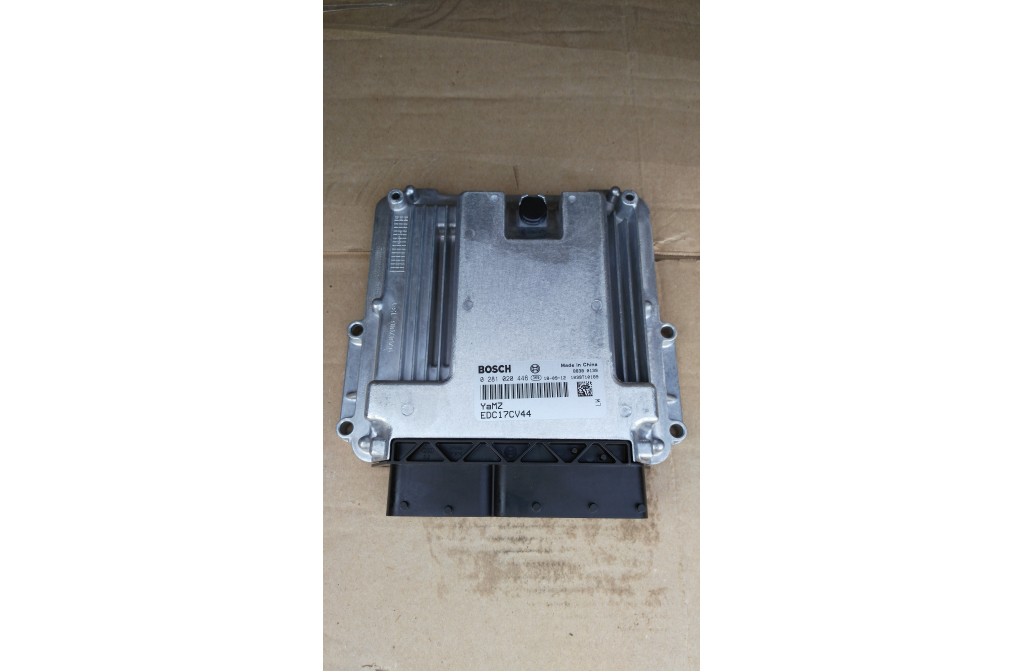

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Еще одним элементом является отдельное запоминающее устройство, в котором хранится временная информация о том, сколько времени проработал ДВС, какой километраж был пройден, количество потребленного топлива, коды блокировок или доступа, коды ошибок двигателя и т.д. Информацию из этого устройства можно удалять (стереть или сбросить код ошибки в ЭБУ).

Программы ЭБУ разделяются на два типа модулей. Присутствует функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров, но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

<div id="yandex_rtb_3" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744161-3";} else{var rtbBlockID="R-A-744161-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Сбои и ошибки двигателя записываются в память ЭБУ

ЭБУ имеет встроенную систему диагностики. Если контроллер фиксирует отклонение, ошибку или сбой в работе двигателя, тогда на приборной панели загорается соответствующая пиктограмма (обычно желтого или красного цвета), или же информационная надпись сheck-еngine. Автолюбители в быту данный предупреждающий сигнал определяют как «загорелся чек».

Возникающие ошибки в работе двигателя имеют индивидуальный код. Коды ошибок хранятся в ЭБУ, так как записываются в память запоминающего устройства на плате контроллера. Для диагностики и выявления неисправностей специалисты подключают к блоку управления двигателем специальный сканер через диагностический разъем ЭБУ. Сканер считывает коды ошибок (расшифровывает) и отображает их на своем дисплее. По этим данным можно получить представление о том, в каком состоянии находится мотор и какие имеет неисправности.

Неисправности электронного блока управления двигателем

Блок управления является надежным устройством, но встречаются отдельные случаи его некорректной работы или выхода из строя. Неисправности ЭБУ двигателя могут возникать по следующим причинам:

короткое замыкание ЭБУ;
сильный перегрев контроллера;
воздействие влаги на плату и разъемы;
коррозия корпуса и разъемов блока управления;
механическое ударное воздействие, вибрации;

На поломку ЭБУ указывают сбои в работе двигателя при полностью исправных датчиках и системах ДВС, а также с учетом полного исключения других возможных причин. Исправная работа блока управления зависит от нормального напряжения в бортовой сети автомобиля, а также от получения рабочих сигналов от датчиков.

Если ЭБУ вышел из строя, тогда двигатель может работать неустойчиво или с большими провалами на разных режимах работы. Часто двигатель с неисправным ЭБУ оказывается заблокирован. На панели приборов высвечивается ошибка (горит «чек»). Данная ошибка полностью не сбрасывается сканирующими и другими устройствами, или же «чек» снова загорается после сброса ошибки спустя какое-то время.

В таких случаях необходимо оценить состояние блока управления двигателем. Ремонт ЭБУ возможен и обойдется дешевле, но предпочтительнее осуществить замену ЭБУ на новый полностью исправный блок. Подбирать блок управления двигателем на машину необходимо строго в соответствии с маркой и моделью, типом установленного двигателя и другими важными параметрами конкретного транспортного средства. Дополнительно может потребоваться настройка нового ЭБУ после его установки на автомобиль.

Универсальные блоки управления двигателем Link ECU Wire-In

На странице: 8255075100

Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Модель (А -> Я)Модель (Я -> А)

Link G4X AtomX

Link G4X AtomX G4XA 111-3000 — электронный блок управления начального уровня с достаточно шир..

65 100 р.

Link G4X FuryX

Link G4X FuryX G4XF 122-4000 — полнофункциональный электронный блок управления двигателем для..

153 340 р.

Link G4X StormX

Link G4X StormX G4XS 108-4000 — электронный блок управления двигателем для 8-ми, 6-ти, 4-х цилинд.

120 580 р.

Link G4X XtremeX

Link G4X XtremeX G4XX 109-4000 — полнофункциональный электронный блок управления двигате..

135 140 р.

Link G4+ THUNDER ECU

Link G4+ Thunder ECU – самый продвинутый электронный блок управления двигателем в линейке про..

173 000 р.

Link G4+ FORCE GDI

Link G4+ Force CDI ECU – первый электронный блок управления двигателем в линейке продуктов компан..

173 000 р.

Link G4+ FURY ECU

Link G4+ Fury ECU — полнофункциональный электронный блок управления двигателем для 6-ти цилин. .

139 250 р.

Link G4+ XTREME ECU

Link G4+ Xtreme ECU — полнофункциональный электронный блок управления двигателем для 8-м..

122 900 р.

Блок управления двигателем М20 | Электронные системы управления двигателем

Блок предназначен для управления стационарными и транспортными 8-ми цилиндровыми газовыми двигателями с распределенной или центральной подачей топлива.

Описание

Блок управления двигателем М20 обеспечивает выполнение требований стандарта Евро-4 стационарными и транспортными 8-ми цилиндровыми газовыми двигателями КамАЗ с распределенной (центральной) подачей сжатого газа, напряжением бортовой сети 24 В.

ЭСУД М20 выполнен в малогабаритном герметичном корпусе, имеет современный дизайн. Блок управления двигателем М20 оборудован двухсекционным разъемом с разбивкой на секции жгутов двигателя и кабины.

Назначение и устройство

Преобразование и обработка первичной информации, поступающей от датчиков
Реализация алгоритмов управления и диагностики компонентов системы управления двигателем
Поддержка диагностического канала обмена данными с диагностической аппаратурой газовых двигателей, отвечающим требованиям ЕВРО-4, напряжением бортовой сети 24 В.
Запоминание кодов неисправностей
Формирование сигналов управления исполнительными механизмами

Средства диагностики и программное обеспечение

Для обеспечения надежной работы и сервисного обслуживания блока управления двигателем М20 АО «Автокомпоненты и оборудование» серийно поставляет средства диагностики, тестирования и сервиса. В том числе диагностический комплекс АСКАН 8. Персонал станций техобслуживания обучен к его использованию для диагностики и настройки ЭСУД. Тестер АСКАН 8 позволяет:

программировать электронные блоки управления двигателем М 20
подстраивать внешние характеристики двигателей КАМАЗ с газовым двигателем
диагностировать электронные двигательные и автомобильные системы управления на станциях технического обслуживания и в полевых условиях
выполнять обновление программных модулей с помощью персонального компьютера с использованием Интернет-технологии, сохранять накопленные данные в энергонезависимой памяти прибора

Область применения

Блок управления двигателем М20 в составе ЭСУД предназначен для установки на магистральных автопоездах, автобусах и шасси и для управления стационарными газовыми двигателями, используемыми в качестве привода электроагрегатов.

Преимущества ЭСУД

Использование самого дешевого топлива (природный газ — метан, пропан-бутан).
Внутренняя диагностика неисправностей.
Диагностика неисправностей входных (информационных) и выходных (исполнительные устройства) цепей.
Оригинальная операционная система, специально разработанная для систем жесткого реального времени.

Дополнительные возможности

Взаимодействие ЭСУД с диагностическим оборудованием по диагностическому протоколу KeyWord и физической линии согласно ISO9141.
Взаимодействие блока управления двигателем в составе бортового электронного оборудования по физической линии САN согласно SAE J1939. (В составе системы с бортовым компьютером).
Дополнительная энергонезависимая память для записи состояния системы — «черный ящик». Подсчет моточасов и контроль времени превышения предельно допустимых значений оборотов, температур и давлений.

Климатические условия

температура окружающего воздуха от минус 40 до плюс 100 °С;
относительная влажность воздуха до 95% при температуре окружающего воздуха плюс 40 °С;
пониженное атмосферное давление 61 кПа.

Что такое ЭБУ (электронный блок управления ДВС): мозги автомобиля

ЭБУ, что это такое и какие функции он выполняет в устройстве автомобиля? Наверняка многие не слышали даже такое название.

Совершенствование автомобиля сопровождается интенсивным развитием его электронных систем управления. Одна из важнейших – система управления работы двигателя или, как ее называют, Engine Control Unit.

В качестве мозга этой системы используются блоки управления двигателем внутреннего сгорания — ЭБУ. В них запрограммированы все алгоритмы. На основании их осуществляется управление процессами, происходящими в силовой установке большинства современных автомобилей.

Именно в электронный блок управления (ЭБУ) поступают сигналы от многочисленных датчиков системы. Они обрабатываются и затем перенаправляются на ее исполнительные органы.

В результате алгоритмизации процессов достигается высокая степень оптимизации всех рабочих параметров силового агрегата в пределах всех режимов его работы. А регулированию подвергается буквально все: мощность мотора, его крутящий момент, топливный расход, качественный состав выхлопных газов, иные качественные параметры.

Программное обеспечение ЭБУ

В силу особенностей конструкции основная масса электронных блоков управления автомобильным двигателем содержит две взаимодополняющие части: аппаратную и программную. В состав аппаратной части ЭБУ входит несколько элементов. Главным является микропроцессор. Он осуществляет обработку всех входящих сигналов согласно заложенной программе с последующей выдачей команд в систему.

Сигналы снимаются с многочисленных датчиков, установленных на двигателе и фиксирующих текущие изменения состояния его работы. Изначально аналоговые сигналы с датчиков поступают в процессор в виде цифровых импульсов после их обработки аналогово-цифровым преобразователем. Вслед за этим, на основании собранной информации, генерируются команды из ЭБУ, исходящие на исполнительные механизмы двигателя.

Софт, обслуживающий работу Engine Control Unit, состоит из двух вычислительных модулей: функционального и контрольного. Задачей функционального модуля является обработка получаемых с датчиков сигналов, генерирование управляющих коррекцией процесса работы двигателя команд и отправкой их на исполняющие устройства.

Эти команды, прежде чем поступить адресату, проходят через контрольный модуль ЭБУ и при необходимости им корректируются в рамках заложенных программными средствами требований и на основании проверки входящих сигналов.

Что немаловажно, так это возможность внесения любых по сложности программных изменений, позволяющих полностью перенастроить работу электронной системы, а значит и системы в целом. Чаще всего необходимость в апгрейде ЭБУ возникает при внесенных в конструкцию двигателя или обслуживающих его систем изменениях.

Нередко необходимость корректировки возникает в связи с выявленными ошибками. В этом случае производится массовый отзыв транспортных средств с исправлением обнаруженных программных недочетов с использованием мощностей официальных дилеров.

Существуют и неофициальные прошивки ЭБУ, которые производятся сторонними компаниями и предлагаются как дополнение к средствам тюнинга двигателя, который у них клиент, желающий усовершенствовать свой автомобиль, заказывает.

Среди причин, которые вызывают необходимость замены программного обеспечения блока управления ДВС, может быть и монтаж на него турбонагнетателя. Оборудования, позволяющего перейти на использование альтернативных видов топлива, иных нововведений, изначально не предусмотренных производителем, но изменяющих характер работы двигателя.

Функции ЭБУ

Обычно среди функций блока управления двигателем выделяется ряд основных, которые ЭБУ призван выполнять, это:

• регулирование процесса топливного впрыска;

• регламентирование ориентации заслонки дросселя, как на рабочем, так и на холостом ходу двигателя;

• координация процесса зажигания;

• управление работой двигателя с оптимизацией состава выхлопных газов;

• контроль и управление возвратом в систему части отработавших газов, их рециркуляция;

• управление процессом рекуперации бензиновых паров;

• контроль над установкой и соблюдением благоприятных для работы двигателя в разных режимах его нагрузки фаз газораспределения;

• контроль над соблюдением температурного режима работы двигателя с его корректировкой.

В процессе работы, электронный блок ЭБУ, управляет двигателем интенсивно обмениваясь информацией с остальными электронными системами автомобиля. Тем самым координируя при поступлении соответствующих данных работу мотора.

В наиболее продвинутых моделях автомобилей в качестве информационных доноров ЭБУ могут выступать модули управления комплексом систем активной и пассивной безопасности автомобиля, автоматической коробкой передач, адаптивной подвеской, системами повышения комфорта.

Для стандартизации режима обмена данными все управляющие процессы между совокупностью разнородных по назначению электронных систем осуществляются через CAN-шину (Controller Area Network).

Поделитесь информацией с друзьями:

что это такое, где находится, принцип работы и фото

Каждое современное транспортное средство оснащается электронной системой управления двигателем ЭСУД. Основным элементом системы является блок управления двигателем, позволяющий обеспечить оптимальную работу силового агрегата. Что это за устройство, какие функции выполняет ЭБУ, в чем заключается его принцип действия? Ответы на эти и другие вопросы касательно ЭСУД вы можете найти ниже.

Описание ЭБУ

Для начала рассмотрим описание ЭБУ двигателя автомобиля, его типовые параметры, а также расскажем, где находится девайс. Начнем с основных опций, возложенных на это устройство.

Функционал

Итак, что такое ЭБУ в машине? Блок управления двигателем представляет собой устройство, использующееся для приема сигналов от контроллеров и датчиков, а также их последующей обработки и передачи команд на исполнительные механизмы. Данные, которые получает система управления мотором в машине, обрабатываются по установленному производителем алгоритму. После обработки информации электронный блок управления двигателем передает соответствующие команды на исполнительные механизмы и компоненты.

Электронная система управления двигателем дает возможность оптимизировать важные параметры для функционирования силового агрегата, в частности:

наладить наиболее оптимальный расход горючего;
контролировать состав и соотношение вредных веществ в выхлопных газах;
произвести контроль за показателями крутящего момента;
обеспечить наиболее оптимальную мощность силового агрегата;
произвести регулировку положения заслонки дросселя;
контролировать работу системы зажигания;
отрегулировать работу системы рециркуляции выхлопных газов;
произвести управления фазами газораспределительного механизма;
произвести регулировку температуры антифриза при необходимости.

Нужно учитывать, что это далеко не все функции, которые может выполнять электронный блок управления двигателем. Это самые основные параметры, но в зависимости от модели ЭСУД, управляющий модель может выполнять и другие опции. Этот девайс также дает возможность произвести диагностику автомобиля в целом, если в работе тех или иных узлов были зафиксированы неполадки. О необходимости проведения проверки может свидетельствовать появление лампочки Чек на щитке приборов.

Контрольная лампа системы управления двигателем, которая стоит на приборке, появляется в том случае, если ЭСУД обнаружила неисправности в функционировании тех или иных узлов. Для получения более точных данных о поломках, автовладелец должен осуществить компьютерную диагностику системы и расшифровать полученные комбинации ошибок (автор видео — Павел Ксенон).

Теперь рассмотрим вопрос расположения управляющего модуля в автомобиле. В большинстве случаев, как видно по фото, девайс стоит в салоне автомобиля, за центральной консолью, посредине. Для получения доступа к устройству необходимо будет разобрать часть торпеды. Также ЭБУ может быть расположен за вещевым ящиком или приборной панелью, если же он был установлен самостоятельно, то место монтажа определяется установщиком. В некоторых моделях авто устройство находится в моторном отсеке.

Компоненты

Две основные составляющие любой электронной системы управления двигателем — это программное, а также аппаратное обеспечение.

Программное обеспечение, в свою очередь, включает в себя следующие вычислительные модули:

Контрольный модуль, изначально предназначенный для проверки транспортного средства и инспектирования исходящих сигналов. Благодаря этому модулю, если нужно, осуществляется корректировка импульсов. Помимо этого, контрольный модуль позволяет даже заглушить мотор, если в этом есть необходимость (к примеру, при перегреве или других неполадках).
Не менее важный модуль — функциональный. Он используется для получения сигналов, передающихся на блок управления автомобиля от контроллеров и датчиков. Когда модуль получает сигнал, он его обрабатывает, а затем формирует определенные команды, которые впоследствии посылаются на исполнительные элементы (автор видео — Павел Ксенон).

Также схема ЭБУ включает в себя и аппаратное обеспечение, которое включает в себя разные электронные элементы — микросхемы, процессор и т.д. В конструкции управляющего модуля имеется специальный аналогово-цифровой преобразователь, предназначенный для улавливания аналоговых сигналов, которые передают контроллеры и датчики. С помощью преобразовательного устройства осуществляется перевод полученных импульсов в цифровой формат, с которым в дальнейшем работает сам процессор. Также данный элемент преобразует импульсы и в обратной последовательности, если есть необходимость передачи сигнала от микропроцессора.

Отдельно следует сказать о защите модуля. В случае взлома автомобиля злоумышленник может с легкостью получить доступ к ЭБУ, вскрыв торпеду. Защита ЭБУ может быть обеспечена путем установки дополнительного сейфа либо специального резервуара, который позволит предотвратить получение преступником доступа к устройству. Здесь же нужно отметить такой момент, как взаимозаменяемость ЭБУ.

Взаимозаменяемость ЭБУ автомобиля позволяет заменить управляющий модуль в машине в случае его выхода из строя, однако это также позволит преступнику поменять установленный в авто блок на собственный. Благодаря чему злоумышленник сможет обойти противоугонную систему, именно поэтому важно позаботиться о защите модуля.

Принцип работы

Если говорить о принципе действия, то блок управления мотором получает сигналы от различных датчиков, их количество может изменяться в зависимости от типа авто:

импульсы от лямбда-зонда;
сигналы о расходе воздуха, поступающие от ДМРВ;
о температуре работы двигателя;
о положении коленвала, а также о частоте его работы:
о неровной дороге;
о скорости авто и т. д.

Обрабатывая полученные сигналы, управляющий блок передает команды на различные системы:

Зажигания машины. Как известно, транспортное средство, в зависимости от того, какой двигатель на него установлен, может быть оснащено одной или несколькими катушками. В соответствии с полученным сигналом система зажигания определяет оптимальный режим для подачи искры, что необходимо для возгорания топливовоздушной смеси.
На приборную панель. Лампа Чек, как сказано выше, является связующим звеном между блоком и водителем. Ее появление на приборке может быть обусловлено обнаружением ЭСУД неполадок в работе тех или иных узлов. В некоторых случаях сообщения об ошибке свидетельствуют о неисправности тех или иных датчиков.
На форсунки силового агрегата, с помощью которых осуществляется наиболее оптимальный впрыск топливовоздушной смеси в цилиндры ДВС. Нужно учитывать, что частота изменения объема смеси может быть разной.
На устройства для тестирования ЭСУД (автор видео — Павел Ксенон).

Плюсы и минусы электронного блока управления двигателем

Сначала рассмотрим достоинства:

с помощью ЭСУД осуществляется оптимизация основных рабочих параметров автомобиля;
снижается расход воздушного потока;
обеспечивается более упрощенный запуск силового агрегата;
у автовладельца больше нет необходимости производить регулировку параметров работы мотора, практически все, что нужно, регулируется автоматически;
если двигатель работает правильно, то корректная работа ЭБУ позволит добиться оптимальных параметров в плане экологической чистоты.

Основные недостатки:

Стоимость ЭБУ достаточно высокая. В случае выхода из строя девайс можно попытаться отремонтировать, но если это не поможет, то устройство подлежит замене.
Чтобы система работала правильно, проводка автомобиля должна быть целой, в частности, речь идет об участке цепи питания самой ЭСУД.
Для оптимальной работы водитель должен заправлять только качественное горючее.
Чтобы выявить поломку в работе агрегата, автовладельцу потребуется специальное оборудование, которое обычно стоит недешево.

Фотогалерея

Несколько фото автомобильного ЭБУ.

Фото 1. Плата, установленная внутри ЭБУ Фото 2. Поврежденный слева разъем блока Фото 3. Схема взаимодействия ЭБУ с автомобильными системами

Видео «Ремонт электронного блока управления своими руками»

В ролике ниже представлен процесс ремонта блока ЭСУД, а также основные особенности этого процесса с описанием всех нюансов (автор видео — канал Авто Практика).

Понравилась статья? Поделиться с друзьями:

Электронный блок управления двигателем — Энциклопедия по машиностроению XXL

Во избежание выхода из строя электронного блока управления двигателем запрещается снимать наконечники проводов с выводов аккумуляторной батареи при работающем двигателе.

[c.40]

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ [c.205]

В автомобилях с инжекторной системой питания для подачи бензина используется электрический насос, поэтому в системах с механическими форсунками дополнительно устанавливают реле отключения топливного насоса при переходе на газ. В системах, оснащенных электрическими форсунками, при переходе на газ отключается не насос, а форсунки. При этом они замещаются эмуляторами — устройствами, имитирующими работу форсунок. Необходимость применения эмуляторов обусловлена тем, что электронный блок управления двигателем, не получая информации о срабатывании форсунок, отключает всю систему в целом (в том числе, и цепь зажигания), предполагая, что произошло повреждение электрической цепи. Датчик расхода воздуха защищают хлопушкой , т.е. устройством, предотвращающим повреждение датчика и воздушного фильтра при возможной обратной вспышке газа из впускной трубы. Дополнительно устанавливают датчики количества газа, поступающего в двигатель, и подбирают подходящее газосмесительное устройство. [c.12]

Основным звеном автоматического регулятора плотности тока является электронный усилитель постоянного тока, который усиливает потенциал разбаланса потенциометрической схемы и дает сигнал электронному блоку управления реверсивным двигателем. Правильный выбор типа электронного усилителя определяет стабильность и надежность работы всего автомата в целом. [c.255]

При включении зажигания выключателем 13 перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта, упорный винт 12, контактируя с рычагом Р привода дроссельных заслонок, замыкает цепь между клеммой № 5 электронного блока управления 1 и корпусом автомобиля. При этом напряжение подается на электромагнитный клапан 2 экономайзера принудительного холостого хода и он открывает топливный жиклер системы холостого хода. [c.77]

Незакономерные поверхности незакономерны только с геометрической точки зрения. На рисунке 75 представлена параметрическая поверхность (показывает взаимосвязь параметров) оптимизированного зажигания двигателя внутреннего сгорания автомобиля. Эта поверхность заложена в памяти бортового компьютера (электронного блока управления), и оптимальный момент зажигания определяется по нагрузке и частоте вращения коленчатого вала. [c.83]

Бесступенчатое регулирование частоты вращения осуществляется электродвигателями постоянного тока с тиристорным управлением частота вращения электродвигателя изменяется бесступенчато электронным блоком управления. Такие двигатели в сочетании с двух-, трехступенчатыми коробками скоростей наиболее распространены в станках с ЧПУ. Преимущества такого привода простота конструкции и легкость управления. [c.367]

Расшифровка кодов диагностической сетки электронного блока управления системы центрального впрыска топлива для двигателей МеМЗ-246 [c.199]

Равновесное парциальное давление кислорода на активной каталитической поверхности в богатой смеси отработавшего газа варьируется в пределах 10 —10 Па при изменении температуры газа от 400 до 800° С [7]. В этом случае теоретическое значение выходного напряжения при работе на богатой смеси составляет соответственно 1000 и 830 мВ для указанных температур. В тоже время равновесное парциальное давление кислорода в бедной смеси равно примерно 10 МПа [7, 15], выходное напряжение составляет 45 и 79 мВ соответственно для температур 400 и 880°С. Этот скачок напряжения датчика. происходит вблизи точки стехиометрического состава смеси или в самой точке, что приводит к резкому изменению выходного напряжения при переходе В/Т-отношения через соответствующее стехиометрическое значение как при увеличении, так и при уменьшении этого отношения. Резкое изменение напряжения служит сигналом обратной связи в электронном блоке управления системы регулирования состава вводимой в двигатель топливно-воздушной смеси в узком диапазоне (около стехиометрического состава). [c.60]

Диагностическая цепь является средством связи электронного блока управления с внешними устройствами, позволяющими проанализировать работу системы управления двигателем, и включает в себя [c. 20]

Использование диагностических схем для определения неисправности, как правило, опирается на имеющуюся информацию бортовой системы диагностики электронного блока управления. Однако коды неисправности либо указывают на конкретные нарушения схемы, либо достаточно грубо определяют неисправности в одной из подсистем двигателя. Нередки случаи, когда при работоспособной диагностической цепи отсутствуют коды неисправности, а претензии к управлению двигателя имеют место. В этих случаях указание на неправильную работу узлов системы и двигателя можно отыскать с помощью прибора DST 2. С его помощью возможно проконтролировать параметры, определяемые блоком управления на различных режимах работы системы и по отклонению их значений от эталонных сделать выводы о неисправностях в подсистемах двигателя. [c.48]

Лямбда-зонд — датчик содержания несгоревшего кислорода в отработавших газах. Устанавливается в системе выпуска перед каталитическим нейтрализатором (обычно в приемной трубе). По информации от лямбда-зонда электронный блок управления (ЭБУ) двигателем поддерживает стехиометрический состав горючей смеси. [c.5]

Электронный блок управления 1 подает газ и регулирует его количество на основе данных, поступающих от лямбда-зонда 5, датчика 3 положения дроссельной заслонки и датчика 4 частоты вращения коленчатого вала двигателя. [c.15]

Непосредственно отключать форсунки можно с помощью реле с нормально замкнутыми контактами, размыкающего общий провод питания форсунок, и с использованием эмулятора, имитирующего работу форсунки. Последний способ более предпочтителен, так как в некоторых системах управления двигателем электронный блок управления, не получая информации о работе форсунок, отключает и систему зажигания. Эмулятор форсунок (рис. 5) при переходе на газ прерывает идущий от электронного блока управления к форсунке сигнал, создавая при этом эквивалентную нагрузку в цепи. При этом красный светодиод на корпусе эмулятора указывает на его рабочий режим. [c.16]

Электронный блок управления 1 обрабатывает сигналы от лямбда-зонда, системы зажигания, датчика положения дроссельной заслонки и хранит в памяти значения напряжения на лямбда-зонде, соответствующие стехиометрическому составу смеси, который должен обеспечиваться при любом режиме работы двигателя. Лямбда-зонд 8 (см. рис. 8) постоянно контролирует состав отработавших газов в выпускном трубопроводе и постоянно посылает электронному блоку управления сигнал в виде переменного напряжения. Блок проверяет правильность состава смеси, сравнивая сигнал со значениями, хранящимися в его памяти. Если есть различие, блоке помощью шагового электродвигателя пере- [c.20]

Кроме того, электронный блок управления обеспечивает пуск двигателя только на бензине, автоматически отключая подачу газа, а также дает возможность с помощью переключателя 2 в любой момент перейти на желаемый вид топлива без остановки двигателя. [c.21]

Газосмесительные устройства 6 — это пневматические устройства, в которых используется эффект трубки Вентури. Они обеспечивают пропорциональное смешивание воздуха с газом как в установившемся, так и в переходных режимах. Для каждого конкретного двигателя разработан свой смеситель таким образом, чтобы вместе с редуктором и электронным блоком управления он был оптимален для работы на газе и не оказывал заметного влияния при работе на бензине. [c.22]

Управляют электромагнитными клапанами электронный блок управления 15, размещенный в отсеке двигателя, и переключатель вида топлива 17, устанавливаемый обычно на панели приборов. Электронный блок управления обеспечивает дозированное предпусковое открытие газовых клапанов перед пуском двигателя на газовом топливе и поддерживает их открытое состояние при дальнейшей работе на нем. В случае остановки двигателя, независимо от ее причины, электронный блок автоматически закрывает газовые клапаны. [c.24]

Электронный блок управления (ЭБУ) 15 предназначен для управления работой электромагнитных газового клапана 16 и установленного на редукторе-испарителе клапана холостого хода.

ЭБУ обеспечивает включение электромагнитных газовых клапанов на 1-2 с для предпускового заполнения системы питания газом. ЭБУ также обеспечивает открытие газовых клапанов при пуске и работе двигателя на газовом топливе и их автоматическое закрытие при остановке двигателя. Сигналом для ЭБУ, подтверждающим работу двигателя, служат электромагнитные импульсы с проводов высокого напряжения, улавливаемые витками специального провода-датчика. [c.28]

Электронный блок управления (ЭБУ) 2 (рис. 16) анализирует состав отработавших газов, получая от лямбда-зонда информацию о полноте сгорания газовоздушной смеси, и в соответствии с полученными данными корректирует подачу газа в двигатель. [c.29]

Газ поступает из баллона в редуктор-испаритель 5, который устанавливает величину давления газа в зависимости от величины разрежения во впускной трубе. Далее газ поступает в дозирующий узел 3, который по сигналу электронного блока управления 2 мгновенно определяет и выдает необходимое для двигателя количество газа, поступающего затем к распределителю 4. Распределитель не только разделяет поток газа по цилиндрам, но и поддерживает на постоянном уровне его оптимальное давление в участке системы после дозирующего узла. При увеличении нагрузки на двигатель редуктор увеличивает давление газа на входе в дозирующий узел, чтобы гарантированно обеспечить подачу требуемого на этом режиме объема газа, е то время как на выходе из дозатора давление остается неизменным. [c.30]

В электронный блок управления (ЭБУ) 1 от штатных датчиков системы управления двигателем поступает следующая информация [c.32]

Редуктор-испаритель работает следующим образом. Если перед пуском двигателя включено зажигание, а переключатель вида топлива находится в положении Газ , открываются магистральный газовый клапан 16 (см. рис. 10) и клапан 23 (см. рис. 31) холостого хода редуктора-испарителя. Полость В первой ступени заполняется газом. Величина давления газа в этой полости определяется усилием пружины 4. Клапан 12 второй ступени остается закрытым. Газ поступает через регулируемое винтом 25 сечение канала 24 в полость Е и далее, через жиклер 19 и диффузор 18, в полость Б, затем через штуцер 9 — в смеситель. Этим обеспечивается предпусковое заполнение системы газом. Через 1-2 с электронный блок управления закрывает электромагнитные клапаны. Клапан 23 перекрывает канал 24, и подача газа из редуктора-испарителя прекращается. [c.52]

При пуске двигателя стартером на электронный блок управления подаются импульсы от датчика в системе зажигания, дающие блоку сигнал на включение газовых клапанов, в результате чего начинается непрерывная подача газа, двигатель пускается и начинает работать на режиме холостого хода. При зтом клапан 12 второй ступени остается закрытым и газ, проходящий через жиклер 19 и диффузор 18 эжектора, поступает в двигатель только в количестве, ограниченном винтом 25 холостого хода. [c.52]

Для прекращения подачи дополнительного воздуха в реактор на аварийных по температуре режимах, а также на принудительном холостом ходу во избежание возникновения хлопков в нейтрализаторе применяется система контроля и автоматического управления. Она включает в себя датчик температуры (термопару), установленный в реакторе, электронный блок управления, трехходовой электромагнитный клапан и клапан отсечки воздуха. Электронный блок подает управляющий сигнал на трехходовой клапан при достижении определенного порога температур (около 850 °С). Клапан срабатывает также от максимального разрежения во впускном трубопроводе двигателя при его работе на принудительном холостом ходу. В обоих случаях он, воздействуя на клапан отсечки воздуха, предотвращает подачу воздуха в нейтрализатор. Такая система применяется с любым типом воздухоподающих стройств — нагнетателем, эжектором или пульсарами. [c.68]

На рис. 11 показана САУ для управления станками с гидрофи-цированным приводом подачи, в том числе полуавтоматами 1Б732. САУ состоит из электронного блока управления, золотника с электроуправлением Г68—I, датчика тока, двигателя главного движения и устройства измерения и индикации подачи. Изменение нагрузки двигателя главного движения I воспринимается датчиком тока 2. После обработки и усиления в электронном блоке 3 сигнал поступает на элек-трогидравлический усилитель 4. В зависимости от величины сигнала [c.492]

Электропневмоклапан 1902.3741 неразборный и ремонту не подлежит. В комплекте с электропневмоклапаном 1902.3741 работают и электронные блоки управления САУЭПХХ 1402.3733 автомобилей ЗАЗ-968М, УАЗ-469, а также 1422.3733 микроавтобусов РАФ-22038. Эти блоки отличаются один от другого только настройкой на пороговую частоту срабатывания. Блок 1402.3733 прерывает подачу напряжения на электропневмоклапан при частоте вращения коленчатого вала двигателя выше 1700об/мин и вновь подводит к нему напряжение при частоте вращения ниже 1400 об/мин. У блока 1422.3733 эти значения в среднем на 450 об/мин ниже. [c.254]

За рубежом начинают широко использовать в машиностроении межоперационный пневмотранспорт мелких изделий в трубах без контейнеров [5]. В качестве примера приведем систему, разработанную английской фирмой Инженеринг Дизайн для перемещения распылителей форсунок дизельных двигателей между станками автоматической линии. На рис. 76 показана схема одного из участков транспортной системы. Она включает электронный блок управления 1, регулятор давления воздуха 2, пневмозолотник 5, транспортный трубопровод 4, управляющий клапан 5, путевые датчики б и 7 и приемник 8, снабженный резиновым амортизатором. Деталь от предыдущего участка попадает в трубопровод и проходит мимо клапана 5. Под действием сигнала от датчика 6 клапан открывается и подает сжатый воздух, который со скоростью до 13 м/с перемещает деталь массой около 0,12 кг в приемник. Датчик 7 дает сигнал на возврат клапана в исходное положение, позволяющее пропустить очередную деталь в трубопровод. [c.121]

МПСЗ автомобиля Москвич-214123 содержит два индуктивных датчика 5и б (рис. 51), один из которьк регистрирует определенное положение коленчатого вала, а другой — его перемещение, контроллер (электронный блок управления) 1, две двухвыводные катущки зажигания 7, одна из которых обслуживает 1-й и 4-й цилиндры (07, 4), а другая—2-й и З-й цилиндры (К- Д Т), датчик-винт 3 для регистрации закрытого положения дроссельной заслонки и электромагнитный клапан 2 для отключения подачи топлива на режиме принудительного холостого хода.

Дополнительно МПСЗ использует сигнал с датчика 4 температуры.охлаждающей жидкости, что обеспечивает работу двигателя при его недостаточном прогреве путем коррекции угла опережения зажигания. [c.95]

Электронный блок управления осуществляет постоянную самодиагностику для большинства входных и выходных сигналов и функций управления. Выход контролируемых параметров за установленные границы указывает на наличие неисправности в работе электронной системы или двигателя. Блок управления сигнализирует об обнаруженных неисправностях через лампу диагностики, расположенную на щитке приборов. [c.20]

Диагностический прибор DST 2 представляет собой портативный компьютер специального исполнения, предназначенный для диагностического обслуживания автомобилей, оснащенных электронными системами управления двигателя. По диагностическим цепям DST 2 позволяет связаться с блоком управления по каналу K-Line и выполнять следующие функции [c.22]

Электронный блок управления в процессе работы системы управления двигателем способен компенсировать небольшие отклонения, вызванные изменяющимися условиями работы (изменение атмосферного давления, температуры окружающего воздуха, плохое качество бензина и т. д.), старением и разрегулированием частей и узлов системы и двигателя (износ форсунок, зазоры в свечах зажигания, клапанах, фаз газораспределения и т.д.). Такая компенсация осуществляется за счет подстройки параметров программы блока управления. Информация о подстройке этих параметров сохраняется в памяти блока управления и теряются при отключении аккумулятора. [c.28]

Электронный блок управления (контроля) тягой и торможением EFB146 имеет входное напряжение 24 В (+20%…- 30%). Контроль за работой осуществляется микропроцессором (16 бит), который следит за скольжением и буксованием колес, током контактной сети, рекуперацией с постоянным наблюдением за состоянием контактной сети, записью параметров и ошибок, записью при эксплуатации параметров, данных диагностики и ошибок. Блок контроля может подключаться к персональному бортовому компьютеру и работать вместе с ним. На троллейбусе применен самовентилируемый трехфазный асинхронный тяговый двигатель 2ML3550/4 мощностью 155 кВт. Номинальная частота вращения вала двигателя 1478 мин номинальное напряжение 420 В и ток 283 А. [c.52]

Ввиду того, что новейшие троллейбусы оснащаются тиристорными преобразователями, дизельным или бензиновым автономными двигателями с генераторами, компрессорами, различными электронными блоками управления и защиты цепей, в конструкции шасси и кузова вводятся дополнительные крепежные элементы, изменяющие первоначальную компоновку базового автобуса. Самый высокий уровень унификации в троллсйбусостроении достигнут в Швейцарии, Франции, Австрии, Германии, Венгрии. Однако,многие крупные фирмы производят и троллейбусы оригинальной конструкции, неунифицированные с городскими стандартными автобусами. Характерна в этом плане деятельность пред- [c.15]

Электронный блок управления (ЭБУ) — самонастраивающееся электронное устройство, управляющее подачей газа на автомобилях, оборудованных лямб-да-зондом и каталитическим нейтрализатором. Обеспечивает стехиометрический состав смеси на всех режимах работы двигателя. Кроме того, ЭБУ автоматически закрывает запорные клапаны в случае аварийного повреждения газовой магистрали или при остановке двигателя. [c.6]

Таким образом, электронный блок управления газотопливной системой на автомобилях с инжекторными двигателями выполняет следующие функции [c.19] На всех режимах работы двигателя электронный блок управления обеспечивает давление наддува на максимальном уровне, при котором детонационное сгорание не возникает. При появлении детонации элетронный блок управления 15 по сигналу датчика 13 подает управляющий сигнал на электромагнитный клапан 9, задавая режим его работы. В результате на мембрану перепускного клапана 4 может воздействовать не полное давление наддува, а лишь некоторая его часть. Перепуск ОГ клапаном 4 производится до момента полного исчезновения детонационного сгорания.

[c.66]

При резком нажатии на педаль акселератора и открытии дроссельной заслонки 11 по команде электронного блока управления перепускной клапан на это время закрывается, и весь поток ОГ следует через турбину. Благодаря этому давление наддува, а следовательно, и мощность двигателя резко увеличиваются (иногда этот режим работы обозначают термином oveгboost — перегрузка). На некоторых двигателях для защиты их от поломок в результате перегрузки режим oveгboost не включается, если частота вращения КВ уже достигла номинального значения, или если автомобиль движется на первой передаче. Кроме того, безопасность работы двигателя в режиме oveгboost контролируется датчиками, регистрирующими названные выше параметры и [c.66]

Кроме этого, система имеет установленный на рычаге расходомера воздухо потенхдюмстр (реостатный датчик) и выключатель положения дроссельной заслонки.

Потенциометр сообщает электрическими сипта-лами в электронный блок управления информацию о положении напорного диска расходомера воздуха. Положение напорного диска определяется расходом воздуха (разрежением во впускном трубопроводе, положс нисм дроссельной заслонки, нагрузкой двигателя). [c.44]

Регулирование количества топлива обеспечивается дозатором-рас-предслителем 5, управляемым расходомером воздуха 6 и электрогид-равлическим регулятором управляющего давления 9. управляемым электронным блоком управления 16 по сигналам датчика температуры ох-Л 1ждающей жидкости двигателя 13, выключателя положения дроссельной заслонки 7 и датчика частоты вращения (числа оборотов) коленчатого вата двигателя (датчика начата отсчета). На схеме (см. рис. 14) условно показано, что сигнаты (импульсы) частоты вращения берутся [c.44]

Элсктрогидравлический регулятор управляющего давления изменяет давление в нижних камерах дифференциальных клапанов в зависимости от режима работы двигателя (давления струи топлива на пластину) и от вырабатываемого соответственно этому режиму сигнала (команды) электронного блока управления. Благодаря этому изменяется доза топлива, подводимого к рабочим форсункам. [c.49]

При снижении частоты вращения коленчатого вала или при принудительном холостом ходе (торможение двигателем), когда дроссельная заслонка закрьгга, а частота вращения коленчатого вала более 1700 об/мин, по сигнату датчика положения дроссельной заслонки электронным блоком управления подается команда регулятору управляющего давления, который полностью открывается, (см. рис. 29, б). В нижних камерах дифференциальных клапанов создается давление равное давлению подачи топлива. Поступление топлива к рабочим форсункам резко сокращается. [c.49]

Что такое ЭБУ (ECU) в автомобиле

Процесс чип-тюнинга заключается в смене программы управления двигателем в электронном блоке управления(ЭБУ). А что такое ЭБУ, как он устроен и за что отвечает — мы рассмотрим в этой статье.

С 80-х годов для повышения экологичности и экономичности (и ни для чего другого) вместо карбюратора установили систему впрыска и на форсунку повесили «мозги» — электронный блок управления (ЭБУ), или electronic control unit (ECU). Управлял он впрыском, углом опережения зажигания и подачей воздуха. С тех пор прошло достаточно много времени, и на сегодняшний день в автомобиле легко может находиться около 80 блоков управления самыми разными узлами — от подогрева сидений до системы автоматической парковки.

Электронный блок управления — это герметично закрытая металлическая (в редких случаях — с пластиковой крышкой) коробка в которую идет пара толстых кабелей. В самом блоке, наиболее важными элементами является микроконтроллер и EPROM (Erasable Programmable Read Only Memory — энергонезависимая память с возможностью перепрограммирования)

Микроконтроллер отвечает за обработку сигналов от датчиков по программе, содержащейся в EPROM. В памяти блока находятся так называемые Калибровки — таблицы со значениями по конкретному узлу «что показывает датчик»->»что нужно передать(открыть/закрыть/увеличить/уменьшить)». Как пример — «Если датчик детонации показывает такое-то значение — изменить угол опережения зажигания на такую-то величину».

Програма в EPROM отвечает за использование калибровок и за их обновление. Многие величины не могут быть заложены в память и всегда выдавать эталонный результат — тот же УОЗ будет разным при разном зазоре электрода на свече, поэтому значения постоянно обновляются. Это назвается самообучение блока.

В зависимости от предназначения блоки управления имеют разделение по видам.

ECM(Engine Control Module) — модуль, отвечающий за работу двигателя. Ранее его называли ECU — Engine Control Unit, и EMS (Engine management system).

Формирование топливной смеси, время впрыска, зажигание, контроль скорости вращения валов — это его область ответственности. И да, чип-тюнинг мотора затрагивает именно его. Изменения вносятся в значения калибровок и в управляющую программу EPROM, благодаря чему получается исправить некоторые ошибки и недочеты производителя, увеличить мощность и крутящий момент (в основном за счет более точной топливной корректировки из-за исключения работы с 92-м октаном), отключить некоторые экологические функции. Основные датчики, работающие на этот блок — датчик массового расхода воздуха(ДМРВ), датчик положения дроссельной заслонки (ДПДЗ) и датчик положения коленчатого вала (ДПКВ) и еще несколько десятков датчиков напрямую или косвенно влияющие на работу двигателя. Например, датчик неровной дороги помогает отличить электронному мозгу детонацию двигателя от вибрации при езде по колдобинам.

EBCM(Electronic Brake control module) — электронный блок контроля тормозной системы. Система ABS — Anti-block system управляется именно им. На входе в этот блок подаются значения нажатия педали тормоза, скорость автомобиля, скорость вращения каждого колеса и положение ключа зажигания. Кстати, на большинстве автомобилей именно эта система используется для анализа накачанности колес. По скорости вращения колеса можно определить его радиус, сравнить с эталонным и в случае значительного отклонения от нормы — зажечь лампочку на приборке.

PCM (Powertrain control module) — модуль управления силовой установкой, или передачи крутящего момента на колеса. Отвечает за коробку передач, круиз-контроль, режим овердрайва (переключение на повышенную передачу для повышения экономичности при езде по трассе) и выполняет другие функции по обеспечению корректной работы этого узла.

VCM(Vehicle control module) — модуль контроля автомобиля. Отвечает за безопасность — EPS, ACC, ESC и подушки безопасности. Расположен, как правило в середине салона, подальше от источников опасности.

BCM(Body control module) — управление сиденьями, стеклоочистителями, стеклоподъемниками, люками в крыше и самими крышами (у кабриолетов)

Самый интересный для чип-тюнинга блок — управления двигателем. Хотя и блок управления коробкой (PCM) тоже вызывает множество вопросов и пожеланий…хотя на самом деле всего один — можно ли сделать так, чтобы автомат перестал «тупить» и не в ущерб надёжности? В большинстве случаев — нельзя. В редких случаях — можно.

Электронный мозг имеет свои органы восприятия — датчики. Ориентируясь на их показания он принимает решения. Некоторые используют эту возможность для обмана электромозга в своих целях — например, включив в цепь между ЭБУ и датчиком «хитрый» приборчик можно добиться от ЭБУ нужной реакции. Такой подход был весьма оправдан на раннем этапе использования ЭБУ, когда программы были простыми. Подать неверный сигнал, например, с второй лямбды о том, что «катализатор по-прежнему на месте, а вовсе даже не удалён» было простым и дешевым решением. Но сейчас блоки стали гораздо умнее, программы на много порядков усложнились и теперь одновременно анализируется несколько десятков показаний датчиков, строятся тренды и проверяются отклонения. Обмануть мозги внося исправленные данные в один единственный датчик уже невозможно.

Всевозможных датчиков, передающих информацию в электромозг автомобиля очень и очень много. Обо всех рассказывать долго, да и в рамках нашей общеобразовательной статьи не нужно. Но о самых главных — мы расскажем.

MAT Sensor (Manifold Air temperature) — датчик температуры воздуха впускного коллектора.

CTS Sensor (Coolant Temperature Sensor) — датчик температуры охлаждающей жидкости

CPS Sensor (Camshaft/Crankshaft Position) датчик положения распредвала или коленвала.

KS (Knock Sensor) — датчик детонации

HO2S (Heated Oxygen Sensor) — датчик кислорода, или лямбда. Обычно их два — первый датчик находится после выпускного коллектора и анализирует количество кислорода в сгоревшей смеси. На основании показаний этого датчика ЭБУ корректирует топливную смесь. Второй датчик кислорода стоит после катализатора и оценивает эффективность его (катализатора) работы. Вторую лямбду пытаются обмануть при помощи всевозможных «обманок» и именно её отключают программисты-чиптюнеры. Если интересно что лучше — обманка или программное отключение катализатора, то советуем почитать этот материал)

TPS (Throttle Position Sensor) — ДПДЗ — датчик положения дроссельной заслонки

VSS (Vehicle Speed Sensor) — датчик скорости.

MAP Sensor (Manifold Absolute Pressure) — ДАД — датчик абсолютного давления.

MAF Sensor (Mass Air Flow) — ДМРВ — датчик массового расхода воздуха.

Блок управления двигателем — замена автомобильного электронного модуля управления

Информация об электронном блоке управления

Электронный блок управления A1 Cardone управляет одной или несколькими системами вашего автомобиля.

Электронный блок управления A1 Cardone — это мозг автомобиля. Эта деталь имеет решающее значение для эксплуатации современных автомобилей. Если ваш электронный блок управления выйдет из строя, вы не сможете управлять своим автомобилем. Эти детали следует заказывать по марке, году и модели вашего автомобиля.Таким образом, вы можете быть уверены, что получаете блок управления, совместимый с системами вашего двигателя. Ищите эту деталь здесь, на PartsGeek.com вместе со всем, что вам может понадобиться для вашего автомобиля.

Стандартный электронный блок управления часто называют ЭБУ.

Стандартный электронный блок управления часто для краткости называют ЭБУ. Этот электронный блок управления отвечает за многие задачи вашего автомобиля. Он может использоваться для управления одним компонентом, таким как антиблокировочная система тормозов, или может управлять несколькими системами.Эта деталь настолько важна, что ваш автомобиль не может работать без нее. Чтобы найти новый ECU, начните поиск здесь, на PartsGeek.com. Введите год, марку и модель вашего автомобиля, чтобы найти устройство, совместимое с вашим автомобилем.

Электронный блок управления

Прошли те времена, когда автомобили приводились в движение только сталью, газом, шестернями и простым ручным усилием; современные автомобили все больше зависят от электронных систем и сложного программного обеспечения для управления бортовыми операциями. Когда ваш ECU начинает выдавать, производительность и надежность вашего автомобиля обязательно пострадают. Оставленный без внимания неисправный электронный блок управления может в конечном итоге привести к полной невозможности запуска двигателя.

На PartsGeek.com вы найдете ЭБУ высшего качества от Bosch, Programa, Audi и Mercedes по исключительным ценам.

Мы гордимся широким выбором запчастей в нашем интернет-магазине, отличным обслуживанием клиентов и быстрой доставкой. Кроме того, наша 30-дневная политика возврата помогает нам убедиться, что вы получите именно ту деталь, которая вам нужна, чтобы ваша поездка снова заработала.

Что такое электронный блок управления (ЭБУ)?

В то время как оригинальные автомобили должны были полагаться на чисто механические системы для большинства вспомогательных функций, современные автомобили оснащены широким спектром электронных возможностей. От дверных замков и окон до самой коробки передач бортовой компьютер помогает направлять, регулировать и получать доступ к этим различным системам удаленно. Этот центральный цифровой узел известен как электронный блок управления или сокращенно ECU.

Сколько стоит ЭБУ?

Поскольку электронные блоки управления представляют собой мощные компьютеризированные инструменты, они обычно требуют значительных инвестиций.Большинство ЭБУ на PartsGeek.com попадают в диапазон около 200 долларов США в нижней части и более 1000 долларов США для бортовых компьютеров высокого класса.

Цена будет частично зависеть от марки, модели и года выпуска вашего автомобиля. Иногда восстановленные детали могут быть немного более доступными, чем новые.

За какие виды функций отвечает электронный блок управления?

ЭБУ содержит набор предварительно запрограммированных, а иногда и программируемых компьютерных микросхем, которые используются для работы двигателя и управления им.Это устройство принимает данные от различных датчиков автомобиля. Это может включать в себя широкий спектр элементов, включая положение сиденья, антиблокировочные механизмы, датчики распредвала и коленчатого вала, а также различные автоматические системы синхронизации.

Что может пойти не так с ЭБУ? Каковы симптомы?

Конечно, индикатор проверки двигателя может быть вашим самым первым признаком того, что что-то не так с электронной системой управления. Другие симптомы могут включать пропуски зажигания, заметные проблемы с производительностью или эффективностью и даже полную невозможность запустить двигатель.

Если индикатор проверки двигателя указывает на проблему, вы можете отсканировать бортовой компьютер вашего автомобиля на наличие соответствующих кодов ошибок. К сожалению, этот индикатор может означать много разных вещей, поэтому вам, возможно, придется искать подсказки в другом месте.

Остановка двигателя и пропуски зажигания — еще один возможный признак отказа блока управления двигателем, особенно если симптомы проявляются часто, но непостоянно. Вы также можете заметить, что топливная экономичность, ускорение и мощность заметно хуже.

Электронные блоки управления | Кейхин Северная Америка

Keihin поставляет качественные электронные блоки управления для индустрии мобильности. Наши электронные блоки управления реализуют стратегии управления, отвечающие все более строгим требованиям безопасности, надежности, качества и производительности. Наши динамичные команды сотрудников, ориентированные на клиента, ставят перед собой задачу разработки и производства электронных блоков управления, которые демонстрируют высокую производительность и минимизируют затраты.

Наши электронные блоки управления были проверены и утверждены для критически важных встроенных систем управления для таких приложений, как:

Система впрыска топлива и контроля выбросов
Органы управления автоматической коробкой передач
Контроль газового топлива
Контроль аккумуляторной батареи для гибридных и электрических транспортных средств
Управление электрическим тяговым двигателем для гибридных и электрических транспортных средств
Активный контроль крепления
Управление полным приводом

Свяжитесь с нами

Система управления батареями

Система управления батареями (BMS) определяет количество работающих батарей, используемых в полностью электрических и гибридных автомобилях, с высокой точностью, а также выполняет мониторинг и контроль литиевых батарей. BMS управляет зарядкой и разрядкой, балансом элементов, подключением к высоковольтной линии и охлаждением.

Особенности продукта Keihin

Компактный, легкий, низкопрофильный — Для обеспечения устойчивости к избыточным температурам и вибрации, а также совместимости с электромагнитной средой, присущей электромобилям, корпус отличается небольшими размерами, легким весом и низкопрофильным корпусом, который снижает расход топлива.
Расширение общего заряда батареи — Включение функции датчика напряжения ячейки позволяет повысить точность определения напряжения ячейки.Угол установки микросхемы контроля батареи делает эту BMS уникальной. Включение уникальных схемных решений улучшает общий заряд батареи.
Соответствует стандарту «ISO-26262 ASIL-D» . В соответствии со стандартами функциональной безопасности эта надежная система предотвращает перезарядку элементов.
Надежная конструкция с ЭМС — Эта система эффективно снижает генерацию электрических помех и защищает от внешних электрических помех.

Преимущества для клиентов

продлевает срок службы литиевой батареи автомобиля
увеличивает запас хода автомобиля
компактный размер

Производственная база
