ELM327 Wi-Fi v1.5, Kingbolen — Диагностический адаптер

Универсальный диагностический адаптер ELM327 WiFi предназначен для диагностики, считывания кодов ошибок, просмотра показаний датчиков автомобилей, отслеживания времени разгона и др. по стандарту OBDII на автомобилях выпущеных в период с 1996г. по 2011 год, включая все новейшие автомобили, оснащенные шиной CAN. ELM327 WiFi подключается к компьютеру или КПК посредством WiFi и поддерживает все используемые на данный момент автомобильные протоколы, такие как:

  • очень маленький размер, чуть больше спичечного коробка
  • поддерживает все системы c WIFI (Android, PC, WinCE, IPhone, IPad)
  • построен на ARM процессоре, который увеличивает скорость передачи данных в два раза, по сравнению с K-Line адаптерами.
  • очень компактный, с элегантным дизайном, стилизован под Apple устройства, и прост в обращении благодаря отсутствию проводов .
  • поддерживает все автомобили с диагностическим разъемом OBD-II и EOBD.
  • автоматическое отключение питание через 1 час с момента последнего использования. Устройство войдет в режим экономии энергии, и будет потребляет только 3 мкА.
  • простое подключение благодаря встроенному DHCP серверу. Просто находите сеть wifi «ELM327 WIFI» или «VLink» и подключаетесь. Связь с адаптером указать в программе ip: 192.168.0.10, порт: 35000

Список протоколов поддерживаемых адаптером ELM327 WIFI OBD2 OBD-2 (OBD II, ОБД-2):

  • ISO15765-4 (CAN) — Новые модели Ford, Jaguar, Mazda, Mercedes, Nissan, Toyota, Lexus, Renault, Peugeot, Chrysler, Opel, WV, Audi, Porsche, Volvo, Saab и др.
  • ISO14230-4 (KWP2000) — Daewoo, Hyundai, KIA, Subaru STi и некоторые модели Mercedes
  • ISO9141-2 — Азия (Acura, Honda, Infinity, Lexus, Nissan,Toyota, и др.), Европа (Audi, BMW, Mercedes, MINI, Porsche, и др.), ранние модели Chrysler, Dodge, Eagle, Plymouth.
  • J1850 VPW
    — Buick, Cadillac, Chevrolet, Chrysler, Dodge, GMC, Hummer, Isuzu, Oldsmobile, Pontiac, Saturn.
  • J1850 PWM — Ford, Lincoln, Mercury, Jaguar, Mazda, Panoz, Saleen

Поддерживаемые системы:

  • Система управления двигателем
  • АБС, АКПП — зависит от производителя, но реально поддержка данных систем через OBDII встречается очень редко

Программы диагностики выполняют следующие функции:

  • Чтение кодов диагностики неисправностей в целом и по конкретному производителю, отображая значения (в базе больше 3000 кодов).
  • Обнуление кодов ошибок и выключение лампочки «Check Engine» на панеле приборов
  • Получение сохраненных значений текущих параметров работы системы управления на момент возникновение кодов неисправностей
  • Считывание и просмотр результатов теста датчиков кислорода
  • Вывод информации о диагностируемом автомобиле ( VIN-кода и калибровочных данных)
  • Отображение текущих значений датчиков, в том числе:
    • обороты двигателя
    • рассчитанное значение нагрузки
    • температура охлаждающей жидкости
    • статус топливной системы
    • скорость автомобиля
    • краткосрочная топливная балансировка
    • долгосрочная топливная балансировка
    • давление во впускном коллекторе
    • температура всасываемого воздуха
    • расход воздуха
    • положение дроссельной заслонки
    • данные кислородного датчика
    • давление топлива
    • давление масла

Программное обеспечение для PC, MacOS используемое с адаптером ELM327:

  • Scantool. net
  • GM Mode 22 Scan Tool by Terry
  • OBD Gauge for PalmOS and Pocket PC by Dana Peters
  • OBD Logger by Jonathan Senkerik

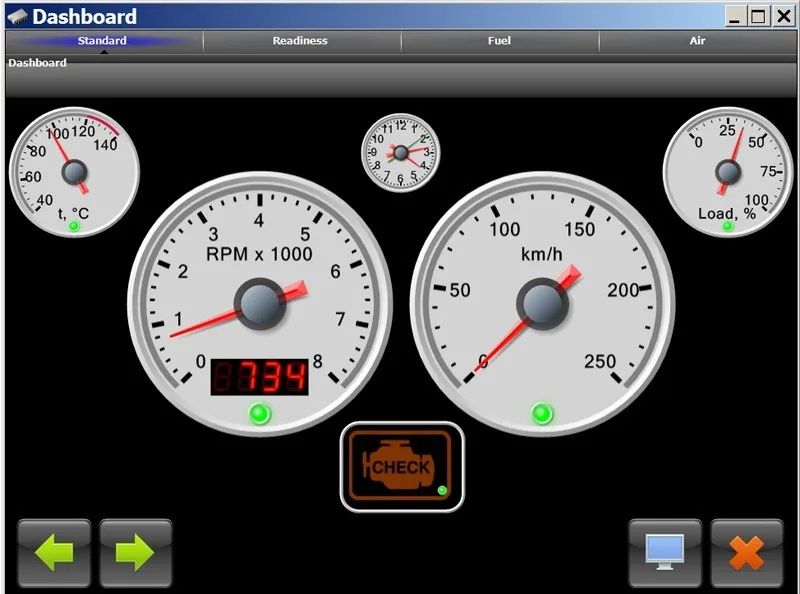

  • OBD-II ScanMaster by Wladimir Gurskij (ScanMaster 3.52 — local copy)
  • obd2crazy.com
  • OBD2 Scantool by Ivan Andrewjeski
  • OBDII for ELM322 by David Huffman
  • pyOBD by Donour Sizemore for MacOSX and Linux
  • RDDTC by Pete Calinski
  • Real Scan by Brent Harris
  • ScanTest for Pocket PC by Ivan Ganev aka a-ser
  • wOBD by WDT

Диагностические возможности прибора непосредственно зависят от используемого программного обеспечения. В большинстве случаев это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы автопроизводителей и позволяющие работать с другими блоками автомобилей.

Основные возможности:

— Чтение кодов неисправностей (DTC):
— Отображение всех кодов неисправностей и их описание.
— Экспорт данных и распечатка.
— Стирание кодов неисправностей (DTC): Arrange, add, delete codes to your specifications.
— Вывод текущих параметров в метрической и США системах измерений
— Запись данных и вывод графиков
— Счетчик времени разгона: от 0 до 100 км/ч

ELM327 — микроконтроллер, и для снижения себестоимости производства сканера, некоторыми производителями диагностического оборудования (преимущественно китайские) выпускают процессоры ELM327 с копией программного обеспечения оригинального elm327 процессора. Такая экономия не сказывается на качестве соединения и надежности прибора в целом, так как используется копия прошивки(firmware) микроконтроллера elm327, включенной по стандартной схеме рекомендуемой производителем чипа elm327.

Минимальные требования к ПК:

— ОС семейства Windows с наличие bluetooth адаптера, смартфон с операционной системой Android, для Apple iOS

Комплектность поставки

— WiFi OBD-II адаптер c чипом ELM327 v 1. 5
— Диск с диагностическим программным обеспечение

Гарантия — 6 мес.

Технические характеристики

16 контактный OBDII разъем, адаптер с процессором ELM327,
Светодиоды: OBD Tx/Rx, RS232 Tx/Rx, Power
Рабочее напряжение: 12V, внутренняя защита от коротких замыканий и перенапряжения
Ток покоя: 45 mA
Скорость обмена: 38400 бод

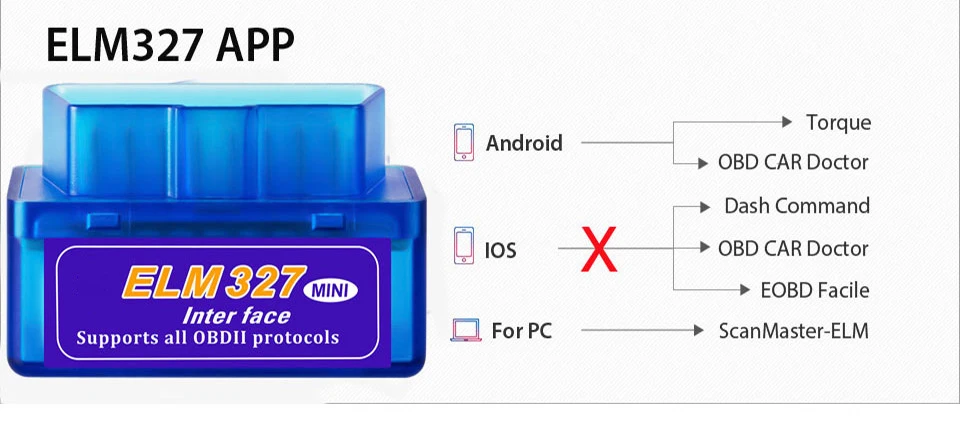

Программное обеспечение для Android OS, используемое с адаптером ELM327 WIFI:

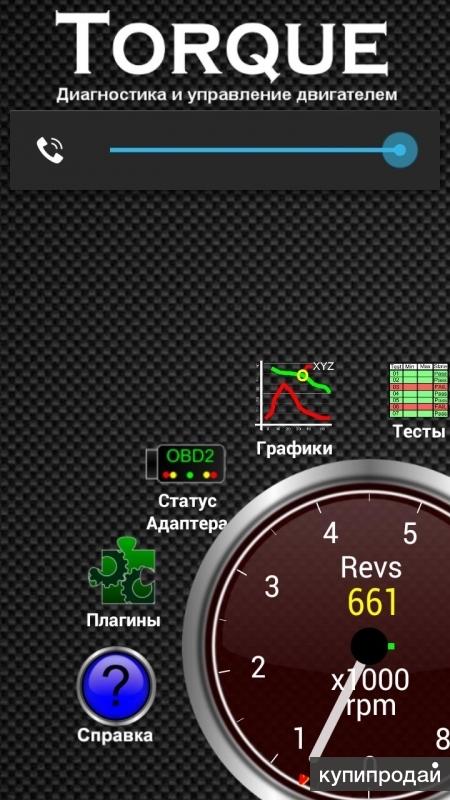

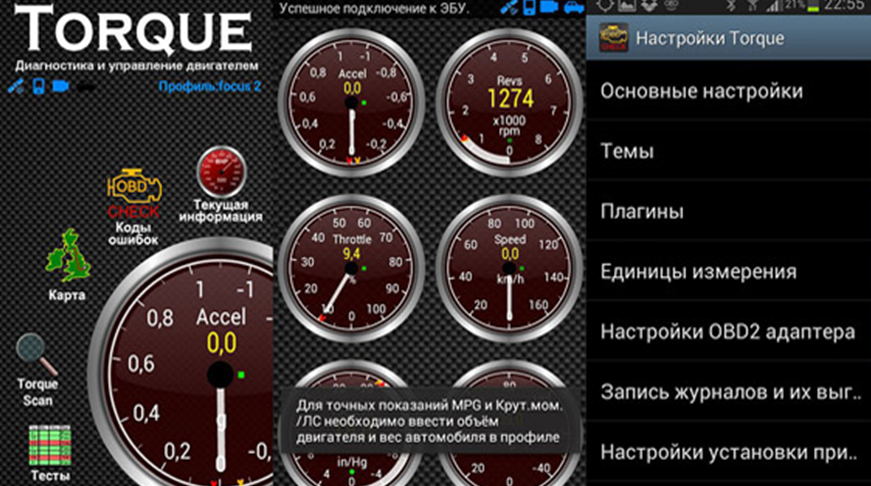

Torque Программа

Программа Torque Lite создана для получения и отображения диагностической информации о работе вашего автомобиля через интерфейс OBD-II с помощью адаптера ELM327 Bluetooth. Бесплатной версии будет достаточно для изучения базовых параметров вашего автомобиля и удаления ошибок(в том числе ошибки Check Engine).

Программа TorquePro создана для получения и отображения диагностической информации о работе вашего автомобиля через интерфейс OBD-II. Программа умеет отображать текущие параметры работы двигателя, отображать и расшифровывать коды ошибок, стирать ошибки из ЭБУ автомобиля (погасить лампочку Сheck Engine).

DashCommand Программа

DashCommand — популярная мультиплатформенная программа для самостоятельной диагностики OBDII-совместимых автомобилей при помощи адаптеров на базе чипов ELM 327. Среди множества отображаемых параметров можно выделить следующие: — Обороты двигателя, в том числе расчетные данные (средние показания, максимальные и т.д.) — Скорость автомобиля. — Положение дроссельной заслонки. — Положение педалей газа и тормоза (в процентах). — Расход топлива (средний, максимальный, в текущий момент, экономия). — Расчет расстояния и времени движения на оставшемся топливе. — Работа газораспределительного механизма. — Подача охлаждающей жидкости. — Работа катализатора. — Нагрузка на двигатель. — Показатель давления в баке. — Сводные показатели за несколько предыдущих поездок. — Общий пробег автомобиля. — Расчет затрат на топливо. — Полное логирование поездок (начало, продолжительность, затраченное время, топливо, средняя скорость и другие). — Фиксирование в памяти полных заправок. — Расчет ускорения. — Расчет крутящих моментов на узлах авто. — Количество остановок. — Логирование дистанций, пройденных на каждой из передач, в том числе на нейтральной. — Чтение ошибок и многое другое.

Car Gauge Программа

Еще одно приложения для чтения ошибок и диагностирования вашего автомобиля с помощью адаптера iOBD. Вставляете адаптер в разъем OBD-II в вашем автомобиле, устанавливаете программу и в ваших руках отличный инструмент для общения с вашим автомобилем.

OBD Авто Доктор Программа

Чтение динамических и сохраненных параметров из ECU автомобилей поддерживающих стандарт OBD-II. Поддержка чтения данных для машин с несколькими ECU.

Возможности: — чтение OBD2 параметров работы двигателя и автомобиля в реальном времени: скорость, обороты, температура, давление, лямбда и множество других поддерживаемых параметров — графики изменения параметров в реальном времени — чтение и сброс ошибок «check engine» и сохраненных параметров — Расход горючего (для дизеля нужно установит соответствующий флаг в Настройках) — сохранение и персылка информации об ошибках и Общей информации — автостарт последней считываемой команды (используйте опцию «Автоматический старт последней команды» в Конфигурации отдельно или в комбинации с «Автоподключение») — консольный режим для ручного ввода команд OBD-II и настройки адаптера (используйте опцию «Test»-«Console» для разрешения консольного режима) — (новое) чтение GPS параметров: скорость, высота над уровнем моря

eZWay Программа

Сообщество eZWay — это — персональная страница Вашего авто на http://ezway. pro — рейтинги лучших водителей — ежедневная статистика поездок, вся история поломок автомобиля — возможность считать коды ошибок и самостоятельно погасить «check engine», сэкономив на диагностике — контроль расхода топлива, сравнения расхода с заявленным производителем — учет заправок и оптимизация затрат на бензин, подсчет стоимости пробега одного километра

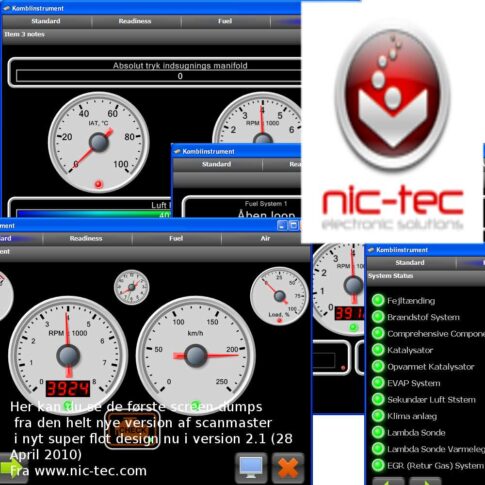

ScanMaster Lite Программа

Описание ScanMaster Lite представляет собой приложение для диагностики автомобилей соответствующих OBD-2/EOBD стандартам. Это приложение «превращает» ваш Android смартфон или планшет в диагностическое устройство вашего транспортного средства. Многие важные OBD-2 функции являются не ограниченно доступными, не смотря на «Lite». Только количество параметров и кодов ошибок ограничено по сравнению с Pro версией. Платная версии Pro с еще большим набором функциональности появиться в ближайшее время.

hobDrive Программа

ХобДрайв это продвинутый Бортовой Компьютер и автомобильная диагностическая программа. ХобДрайв использует данные GPS и информацию из автомобиля, получаемую через ELM327 адаптер, чтобы непрерывно собирать и накапливать статистику во время движения.

Датчики и показания автомобиля (Необходим ELM327 адаптер): — Стандартные OBD2 PIDы, расширенные датчики для Toyota, Toyota Prius, Ford, Chevrolet, Toyota JDM, Nissan — Поддержка не-OBD2 протоколов: Delphi mr240 (Chevrolet), Delphi mt20u (Tiggo, china vehicles), Micas, Bosch, ВАЗ Январь 5/7, Микас — Поддержка JDM (японский внутренний рынок) Nissan и Toyota Расширенная диагностика двигателя: — Постоянное слежение за возникающими кодами ошибок (предупреждает вас во время поездки), расшифровка кодов ошибок — Отслеживание перегрева и подозрительных значений топливных коррекций Бортовой компьютер: — Топливная экономичность, расход с точностью до миллилитра, Расход на прогретом двигателе, Расход без простоев/пробок — Расход и все остальные показатели по границам поездки, дня, недели, с момента заправки, — Ручные интервалы Трип A/B

Программное обеспечение для Apple iOS, совместимое с адаптером ELM327 WiFi:

OBD Car Doctor программа

OBD Car Doctor — простое и удобное приложение для коммуникации с бортовой системой автомобиля и его диагностики при помощи мобильного iOS-устройства. Приложение позволяет считывать динамические и сохраненные параметров из ECU автомобилей поддерживающих стандарт OBD-II. Чтение параметров нескольких ECU также поддерживается, но данные могут оказаться нестабильными (данная функция будет обновлена в скором времени).

Возможности: — Чтение параметров работы двигателя и автомобиля в реальном времени: скорость автомобиля, обороты двигателя, температура охлаждающей жидкости, абсолютное давление воздуха, лямбда-зонд, множество других поддерживаемых параметров — Чтение ошибок «Сheck engine» — Очистка ошибок (Check Engine, MIL)

DashCommand программа

DashCommand — популярная мультиплатформенная программа для самостоятельной диагностики OBDII-совместимых автомобилей при помощи адаптеров на базе чипов ELM 327. Среди множества отображаемых параметров можно выделить следующие: — Обороты двигателя, в том числе расчетные данные (средние показания, максимальные и т.д.) — Скорость автомобиля. — Положение дроссельной заслонки. — Положение педалей газа и тормоза (в процентах). — Расход топлива (средний, максимальный, в текущий момент, экономия). — Расчет расстояния и времени движения на оставшемся топливе. — Работа газораспределительного механизма. — Подача охлаждающей жидкости. — Работа катализатора. — Нагрузка на двигатель. — Показатель давления в баке. — Сводные показатели за несколько предыдущих поездок. — Общий пробег автомобиля. — Расчет затрат на топливо. — Полное логирование поездок (начало, продолжительность, затраченное время, топливо, средняя скорость и другие). — Фиксирование в памяти полных заправок. — Расчет ускорения. — Расчет крутящих моментов на узлах авто. — Количество остановок. — Логирование дистанций, пройденных на каждой из передач, в том числе на нейтральной. — Чтение ошибок и многое другое.

FuzzyCar программа

С помощью этой программы вы сможете увидеть все диагностические датчики вашего автомобиля, в том числе скорость, обороты, данные датчика кислорода и состояние вашего двигателя. Также прочитать и сбросить ошибки.

Rev программа

Rev отображает графики и записи данных в реальном времени, взаимодействуя с бортовой системой диагностики вашего автомобиля. Платная версия, для тех кому не хватает функционала бесплатной версии. В платной версии вы можете удалять ошибки и читать огромное количество параметров вашего автомобиля.

SpeedPort программа

Speedport позволяет переключать профили производительности двигателя для управления вашим автомобилем. Также программа умеет распознавать коды ошибок и удалять их.

SpeedPort

IOBD2 программа

— Диагностика — [Read DTC]: Показывает диагностические коды неиправностей
— [Clear DTC]: Удаление всех Показывает диагностических кодов неиправностей
— [Live data]: Вывод текущих параметров В статическом режиме: контроль напряжения, расход воздуха, мгновенный расход топлива, температура охлаждающей жидкости, уголы опережения, скорость вращения двигателя Круиз-режим: время движения транспортного средства, средняя скорость, дневной пробег, средний расход топлива, текущая скорость автомобиля. Спортивный режим: скорость движения автомобиля, температура охлаждающей жидкости, реальный расход топлива во времени (динамическая кривая), ускорение.
— [Freeze frame data]: Отображение данный стоп-кадров.
— [Readiness test]: Тесты исполнительных механизмов.
— [Read vehicle info]: Данные по информации Vehicle Identification Number (VIN), Calibration IDs (CALID) and Calibration Verification Number (CVN).
— [O2 Sensor test]: Тест датчика кислорода/люмбда зонда зависит от конфигурации автомобиля.
— [Mode 6 test]: It allows access to the results for on-board diagnostic monitoring tests of specific components/systems that are not continuously monitored.
— [EVAP System Test]: The purpose of this service is to enable the

Меню пользователя: — Сохраняет историю диагностики. — Дневник — Установки

Как определить качественный ELM327 от низкокачественной версии

В данное время на рынке имеется огромное количество предложений диагностического адаптера ELM327 по разным ценам, но самое главное разное по качеству, схематехнике и версиям. Ниже в статье разберем различные версии сканеров, их функционал, научимся определять «поддельный» вариант.

Купить качественный ELM327 Bluetooth v 1.5 на PIC25K80 в интернет-магазине TOPDIAG.BY (возможна доставка в Россию и др. страны)

Схемотехника сканера ELM327

Важно понимать, что качество сканера и его функционал в первую очередь зависит от используемых компонентов.
В настоящее время правильными и полноценными с поддержкой всех диагностических протоколов (SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4, ISO 15765-4) будут ELM327 с микроконтроллером PIC25K80 и PIC18F2480 вне зависимости от версии (чаще всего встречаются версии 1.4 и 1.5).
«Поддельный» вариант сканера ELM327 производится на более дешевом CAN контроллере MCP2515, STM32F042, BK3231Q, 25K80 QBD327 имеет прошивку в которой не поддерживается, или поддерживается некорректно определенное число AT-команд, а также отсутствует поддержка протокола SAE J1850 (чаще всего встречаются версии 2. 1 и 1.5).

Версия сканера ELM327

Повторим еще раз, что качество сканера и его функционал зависит только от используемых компонентов.
В настоящее время, к сожалению, определить качественный и «поддельный» вариант сканера ELM327 по версии прошивки не представляется возможным. Первоначально «поддельные» клоны сканера имели версию v2.1, однако впоследствии для возможности хоть как-то сбыть «поддельные» сканеры производитель сознательно изменил цифры версии v2.1 на v1.5. Таким образом, купив «поддельный» сканер на дешевом CAN контроллере (MCP2515, STM32F042, BK3231Q, 25K80 QBD327) с версией v1.5, пользователь, по сути, получает ту же подделку, что и v2.1.
Качественный ELM327 с микроконтроллером PIC25K80 и PIC18F2480 чаще всего имеет версии v1.4 и v1.5

Как определить качественный сканер ELM327

Существует достаточно простой программный способ проверки, который поможет выявить дешевую «поддельную» версию.
Первая программа с помощью которой можно определить «поддельную» версию сканера будет FORScan.

Данная программа служит для диагностики Ford, Mazda, Lincoln, Mercury и представлена на официальном сайте разработчика forscan.org, может работать с ПК на базе windows, и на мобильных устройствах на базе iOS и Android.
Для проверки достаточно подключить сканер ELM327 к любому автомобилю и запустить программное обеспечение FORScan. В случае «поддельного» клона сканера программа выдаст соответствующее сообщение: «Не удается подключиться к автомобилю, обнаружен некачественный клон ELM327. В отличие от приложений OBDII, FORScan требуется адаптер, полностью совместимый с оригинальным ELM327. Данный адаптер не полностью совместим.»

Второй способ программной проверки качества сканера заключается в использовании терминала для непосредственного подключения к адаптеру и отправлению ряда определенных команд. В качестве программы-терминала можно использовать Elm327Chat. Далее потребуется подключить ELM327 v 1.5  к программе и сделать несколько запросов:

——-
>ATI
ELM327 v1. 5
>ATAL
OK
>ATPPS
OK
>ATPP2ASV38
OK
>ATE0
OK
>ATL0
OK
>ATH0
OK
>ATR1
OK
>ATST32
OK
>ATS0
OK
>ATAT1
OK
>ATCF700
OK
>ATCMF00
OK
>ATZ
ELM327 v1.5
——-
Как видно из ответов «OK» данный сканер имеет качественную схематехнику. Ответ «?» на команду говорит о том, что данную команду сканер не знает и является «поддельным». Качественный ELM327 обязан их опознавать.

Самый трудоемкий способ разобрать сканер и посмотреть схематехнику. Качественный сканер вне зависимости от версии сканера должен быть собран на микроконтроллере PIC25K80 или PIC18F2480, а «поддельная» версия на MCP2515, STM32F042, BK3231Q, 25K80 QBD327. Однако в настоящее время встречаются «поддельные» адаптеры, произведенные на контроллере QBD327 и перемаркированные на PIC18F25K80. При этом размеры контроллера QBD327 одинаковы с PIC18F25K80 и определить подделку можно по следующим отличительным свойствам:

  • маркировка не достаточно четкая;
  • QBD327 работает с генератором на 16. 000MHz, а PIC18F25K80 работает с генератором частотой 4.000MHz;
  • «поддельный» клон не знает команду ATPPS в терминале и при запросе соответственно ответ «?».

Программное обеспечение на ELM Street — Envyous Customs

50,00 $ – 80,00 $

Артикул: SOE

Продукт:

SOE — это расширенное диагностическое программное обеспечение для коммодоров Holden, позволяющее считывать коды неисправностей двигателя и данные о двигателе в реальном времени на коммодорах VT VX VY VZ VE и VF OBD2 Holden.

ДОЛЯ:

Программное обеспечение

на улице ELM (SOE) — это передовое диагностическое программное обеспечение, которое может диагностировать коды неисправностей двигателя, просматривать данные двигателя в реальном времени и просматривать данные трансмиссии в реальном времени!
Все, что вам нужно для SOE, — это один из наших кабелей ELM327 OBD2, чтобы начать диагностику как профессионал!
