Как снять и разобрать фару на рестайлинговом Форд Фокус 2

Рестайлинговый Форд Фокус 2 вышел на наш рынок в 2008 году и выпускался вплоть до появления автомобилей третьего поколения в 2011-м. Первое, что явно отличало рестайлинговый Фокус второго поколения от дорестайла, это фары головного света. Собственно, начинка фар осталась прежней, изменилась только форма и архитектура. Сегодня разберёмся в том, как снять и разобрать переднюю фару рестайлингового Форд Фокус 2.

Содержание

• 1 Снимаем фару головного света на Форд Фокус 2
  • 1.1 Замена ламп
  • 1.2 Разбираем фару в кузове рестайлинг
  • 1.3 Видео с разборкой фары на Форд Фокус 2
• 2 Советы

Снимаем фару головного света на Форд Фокус 2

Демонтаж передней фары рестайлингового второго фокуса не особо отличается от снятия фары на старых автомобилях. На все — про все у нас уйдёт не более 15 минут, включая замену всех ламп.

По-другому заменить лампы и не получится, а если и получится, то удовольствия от работы мы не получим. Поэтому берём длинную тонкую отвёртку с плоским шлицом, биту Torx T-30, надеваем х/б перчатки почище и закатываем рукава:

1. Битой Торкс Т-30 откручиваем главный саморез крепления фары. Он находится примерно по центру корпуса фары и закручен в поперечину моторного отсека.

   Откручиваем саморез крепления.

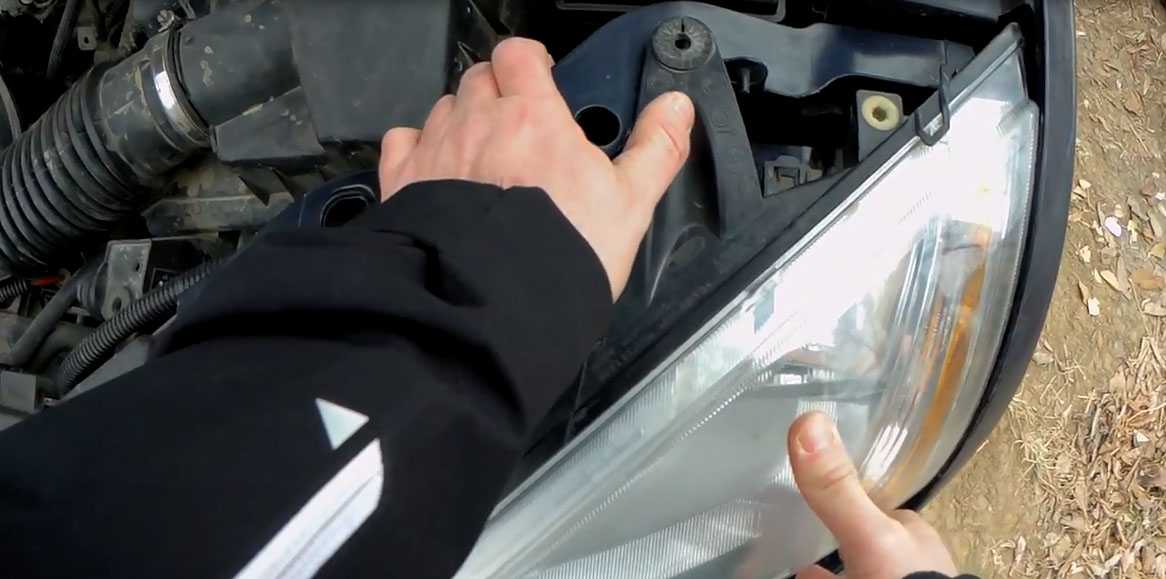

2. Рукой или длинной тонкой отвёрткой отгибаем два язычка фиксаторов.

   Отжимаем фиксаторы крепления.

3. Тянем фару слегка на себя до тех пор, пока не появится возможность добраться до клеммной колодки жгута проводов.
4. Отключаем клеммную колодку, нажав на язычок фиксатора.
5. Аккуратно вынимаем коннектор из гнезда.
6. Снимаем фару с автомобиля.

   Снимаем фару.

Замена ламп

Когда фара у нас в руках, можно заниматься заменой ламп. Штатные лампы, которые установлены с завода, имеют такие параметры и индексы:

• жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
• лампа ближнего света с цоколем Н7 имеет мощность 55 вт;
• Н1 и мощность 55 Вт — это параметры лампы дальнего света;
• в габаритных огнях светит 5-ваттная лампа W5W.

Лампа указателя поворотов меняется после демонтажа заглушки, которую проворачиваем против часовой стрелки и снимаем. Лампа вынимается вместе с патроном, после чего лампа проворачивается и вынимается. Замену ламп ближнего света начинаем с демонтажа резиновой крышки на корпусе фары, потом нажимаем на язычок фиксатора и снимаем контактную колодку. Держим лампу за контакты и вынимаем из корпуса фары. Так же снимается лампа дальнего света. Патрон с лампой габаритов вынимается, если провернуть его против часовой стрелки.

Разбираем фару в кузове рестайлинг

Так она разбирается.

Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

Нагревать фару лучше и безопаснее строительным феном при температуре потока воздуха от 250 до 350 градусов.

Срезаем герметик.

Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

Фара без стекла.

Видео с разборкой фары на Форд Фокус 2

Советы

Клей должен остывать не менее 24 часов, при этом во время сушки желательно использовать струбцину для более плотного прилегания плафона к корпусу. После высыхания герметика его остатки срезают острым ножом. Всем яркого света фар и удачи на ночных и дневных дорогах!

Как правильно снять фару Форд Фокус-2

1. Главная
2. Ремонт

Тюнинг фар Форд Фокус 2

Для того чтобы оптика вашего Форд Фокус-2 была всегда в исправном состоянии, не следует обращаться на СТО, а можно осуществить съем фары и замену перегоревших ламп самостоятельно.

Кроме того, что надежное и яркое освещение предписывается по нормам ПДД, есть ряд ситуаций, предусмотренных законодательством о включении осветительной оптики автомобиля в дневное время при движении на дорогах определенных категорий. Не стоит забывать и о безопасном передвижении на дорогах в темное время суток или в условиях пониженной видимости (дождь, песчаная буря, туман).

Кроме того, при желании автолюбитель может заменить штатные базовые лампочки на более яркие или оставить новый блок фар другой конфигурации, придав своему автомобилю больше индивидуальности. Для осуществления подобной процедуры также необходимо знать порядок замены фар Форд Фокус-2. Она не сложная и займет несколько минут даже у новичка.

Инструкция по снятию фары Форд Фокус-2

Предварительно следует подготовить новую фару (если вы по каким-то причинам желаете полностью заменить старую), ключ на 25 и шлицевую отвертку.

Всю процедуру можно разделить на несколько этапов:

• подготовительный. Здесь следует не только разложить необходимый инструмент, но и отключить питание. Для этого осуществляем съем клеммы «-» с аккумулятора;
• демонтируем фару. Необходимо открутить все крепежные элементы и слегка вытащить фару из штатного гнезда. С автомобилем блок фар будет соединять теперь только кабель цепи электропитания, который крепится на специальной пластиковой защелке-клемме непосредственно к питающему разъему фары. Отсоединяем клеммник цепи, нажав на пластиковую стопорную защелку. Аккуратно извлекаем отсоединенную фару;
• завершающая стадия. После проведения всех необходимых манипуляций с фарой (или при полной ее замене) следует собрать электрическую цепь и установить фару обратно в штатное гнездо. Для этого проделываем процедуру в обратном порядке – установка клеммника на фару, ставим изделие на свое место, закручиваем весь необходимый крепеж и проверяем надежность крепления, возвращаем «минусовую» клемму аккумулятора на место. Включаем фару и наслаждаемся новой яркой осветительной оптикой.

Ниже приведены фото, на которых наглядно видно как снять переднюю фару. Изображение может немного отличаться от действительности, но весь порядок работ представлен корректно, так что различие не принципиально.









Видео обзор демонтажа фары

Инструкция, отснятая на видео поможет более наглядно рассмотреть процесс демонтажа оптики Форд Фокус-2.

17. 04.2015

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Была ли эта информация полезной?

• Да
• Нет

Как заменить фары Ford Focus 2005-07

Предоставлено вам 1AAuto.com, вашим источником качественных запасных частей и лучшего обслуживания в Интернете.

Привет, я Дон из 1A Auto. Я надеюсь, что это обучающее видео поможет вам, и в следующий раз, когда вам понадобятся запчасти для вашего автомобиля, подумайте о 1AAuto.com. Спасибо.

В этом видео мы покажем вам, как обслуживать, а также менять всю фару в сборе на этом Ford Focus 2005 года. Для этого вам понадобятся новые фары от 1AAuto.com, 7-миллиметровая и 10-миллиметровая головка и трещотка, четвертьдюймовая головка, бита Torx T30, отвертка Phillips и отвертка с плоским лезвием.

Ваша фара со стороны пассажира, вы можете получить доступ под капотом. Мы просто покажем вам здесь на фару из машины. Просто поверните против часовой стрелки сигнальную лампочку, и вы сможете вытащить ее из фары. Вы должны снять крышку, а затем вытащить жгут, а затем внутри есть кольцо вокруг лампочки. Вы крутите это кольцо против часовой стрелки, а затем оно отрывается. Снимите лампочку. Вы вставляете его вместе с маленьким выступом для ремня безопасности, который запирает ремень безопасности. Это наверху. Вставьте лампочку обратно и убедитесь, что она надежно закреплена. Вставьте стопорное кольцо обратно и поверните его по часовой стрелке, чтобы зафиксировать, а затем снова подсоедините. Со стороны пассажира может добраться кто-то с меньшими руками, но вам может потребоваться снять хотя бы воздушную коробку, чтобы добраться до стороны водителя.

Мы начинаем с того, что снимаем кожух, который держится на трех крестообразных зажимах. Чтобы удалить их, просто поверните центр, и они потянутся. Мы просто перемотаем вперед, пока Дон делает это. Как только они будут удалены, кожух поднимется и снимется. Затем вы хотите вытащить эти два зажима, а также удалить эти два 10-миллиметровых болта. Чтобы вытащить клипсы, просто используйте пару плоскогубцев. Вы также можете использовать отвертку с плоским лезвием, и вы просто хотите вытащить их вверх и наружу. Теперь, когда болты удалены, поднимите выступы сверху, а затем сдвиньте решетку вперед и наружу.

Под крышкой бампера вы увидите ряд 7-миллиметровых болтов. Мы просто перемотаем вперед, пока Дон удаляет их. Затем вы хотите удалить этот болт T30, и вы хотите сделать это и с другой стороны. Тогда вы хотите удалить этот 7-миллиметровый болт прямо здесь. Мы просто перемотаем вперед, пока Дон делает это, и, опять же, вы хотите сделать это и с другой стороны. Внутри внутреннего крыла вдоль края крышки бампера вы увидите три черных 10-миллиметровых болта. Вы хотите просто пойти дальше и удалить их. Мы просто перемотаем вперед, как это делает Дон.

Чтобы добраться до трех болтов с этой стороны, нужно снять воздухозаборник. Ослабьте этот хомут с четвертьдюймовым гнездом. Теперь вам нужно удалить эти 10-миллиметровые болты, которые держат коробку воздухозаборника. Мы просто перемотаем вперед, пока Дон их удаляет. Теперь вам нужно опустить воздухозаборник. Вы просто хотите потянуть его вниз, пока не получите доступ к верхнему зажиму шланга, а затем ослабьте его с помощью четвертьдюймовой головки. Теперь, когда воздухозаборник снят, вы можете удалить эти три 10-миллиметровых болта. Мы просто перемотаем вперед, пока Дон их удаляет. Теперь вы хотите выкрутить лампочки боковых габаритных огней. Гнездо просто крутится и вытаскивается. Вы хотите сделать то же самое с другой стороны. Теперь можно опустить бампер. С другой стороны проделайте то же самое, просто вытащите бампер.

Ваша фара держится на трех 10-миллиметровых болтах: два вверху и один здесь. Мы просто перемотаем вперед, когда Дон удалит все три из них. На задней части фары есть два жгута. В этом случае просто нажмите на язычок и вытащите его. С этим, вытяните его прямо.

Справа старая фара, слева новая от 1А Авто. Вы можете видеть, что они идентичны, и они будут установлены точно так же. Новый выглядит намного ярче, намного четче. Теперь, чтобы восстановить вашу фару. Вы просто хотите снова соединить эти два жгута, а затем вернуть фару на место. Мы просто перенесемся сюда, пока Дон заменяет эти три 10-миллиметровых болта.

Теперь выровняйте бампер и вставьте его на место. Затем мы помещаем эти резиновые зажимы сверху, мы просто нажимаем на центр, чтобы зафиксировать их. Теперь совместите выступы на боковой стороне бампера и вставьте его на место. Сделайте то же самое с другой стороны. Затем мы просто перемотаем вперед, пока Дон заменяет эти три 10-миллиметровых болта. Поверните гнездо бокового габаритного фонаря на место с обеих сторон.

Затем верните воздухозаборник на место и подсоедините верхний шланг. Затем мы просто перемотаем вперед, пока Дон затягивает хомут. Теперь верните нижний шланг на место и затяните хомут. Затем замените те три болта, которые удерживают короб воздухозаборника на месте.

Замените эти три 10-миллиметровых болта на этой стороне бампера. Замените эту серию 7-миллиметровых болтов вдоль нижней части бампера. Если вы удалите какой-либо из этих зажимов, замените их. Вы хотите заменить этот T30 в обеих колесных арках и этот 7-миллиметровый болт в обеих колесных арках.

Теперь верните решетку на место и сдвиньте ее обратно. Затем замените эти два 10-миллиметровых болта. Затем просто замените кожух. Вернув центры внутрь зажимов, вставьте их на место, а затем нажмите на центр вниз, чтобы зафиксировать его. Тогда все готово.

Чтобы показать вам разницу, которую новые фары от 1A Auto могут сделать для вашего автомобиля, это старые. Вот новые. Вы можете видеть, что это делает вашу машину намного моложе и намного новее. Они намного ярче и помогают вам видеть намного дальше ночью. Опять же, здесь есть старые и новые.

Мы надеемся, что это видео поможет вам. Предоставлено вам www.1AAuto.com, вашим источником качественных запасных частей и лучшего обслуживания в Интернете. Пожалуйста, не стесняйтесь звонить нам по бесплатному телефону 888-844-3393. Мы компания, которая здесь для вас в Интернете и лично.

2005 — 2007 Ford Focus

2009 Ford Focus SE 2.0L 4 цил. Седан (4 двери)

1. Приступая к работе — Подготовка к замене лампы фары

Подробнее >

2. Открытие капота — Как открыть капот и подпереть его

3. Снимите фару Лампа накаливания. Действия по извлечению перегоревшей лампы

4. Полезные советы. Как определить тип лампы для замены в фаре и другие советы

Что бы вы хотели, чтобы ваши лампочки делали? См. четче Обновление до светодиода СПРЯТАННЫЙ стиль

Обратите внимание на лампу премиум-класса, такую ​​как Silverstar Ultra, со специально разработанной нитью накаливания, запатентованной газовой смесью и покрытием лампы для лучшего освещения на дороге. Узнайте больше о Silverstar Ultra.

Обновите свои противотуманные фары до светодиодных с опцией прямой установки, которая легко подключается к существующему корпусу лампы вашего автомобиля. У Sylvania есть вариант с корпусом из авиационного алюминия и вентилятором с турбонаддувом. Обратите внимание на светодиоды Sylvania.

Рассмотрим лампочку, такую ​​как zXe, с запатентованной газовой смесью ксенона, чтобы соответствовать белому свету HID-ламп для самого яркого фары и дополнительной ясности. Дополнительная информация о лампах zXe.

5. Замените лампочку — Процедура замены новой лампочки

6. Дополнительная информация. — Дополнительная информация по фарам

Поделись

• Озеро Чеви помогло снять эти видео
• Обратная связь
• Скачать руководство по эксплуатации Ford

В этом видеоролике показано, как заменить лампу в фаре автомобиля Ford Focus 2009 года. Лампа в фаре может также называться лампой ближнего света. Фары со временем тускнеют до 20% и в конечном итоге перегорают — по этой причине мы рекомендуем менять фары парами. Замена обеих ламп фар на вашем Focus одновременно позволит обеим лампам иметь одинаковую интенсивность и предотвратит появление новой лампы фары ярче, чем лампа на противоположной стороне.

В некоторых автомобилях Ford дальний свет представляет собой ту же лампу, что и фара, и дальний свет может работать, но фара может перегореть, даже если это одна и та же лампа (и наоборот). Некоторые автомобили Ford имеют газоразрядные фары высокой интенсивности, иногда называемые ксеноновыми лампами. Ксеноновые фары имеют балласт для зажигания ксеноновых ламп высокого напряжения, когда они включаются, которые могут оставаться под напряжением, даже если фары выключены. Перед заменой обязательно отсоедините блок фары или аккумулятор. Если у вашего Focus перегорела HID-фара, это может быть перегоревшая лампа или неисправный балласт фары.

Стоимость замены лампы фары вашего автомобиля Focus зависит от того, куда вы обращаетесь для замены фары. Дилерские центры Ford, как правило, дороже, а продавцы запчастей, такие как AutoZone, часто заменяют его бесплатно, если вы покупаете там лампы. Когда вы меняете фару на вашем Focus, важно не касаться пальцами стеклянной части колбы, потому что масло с кончиков ваших пальцев приведет к тому, что эта часть лампы будет гореть сильнее, что значительно сократит срок службы лампы.
