Предохранители Форд Фокус 2 рестайлинг
Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.
Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

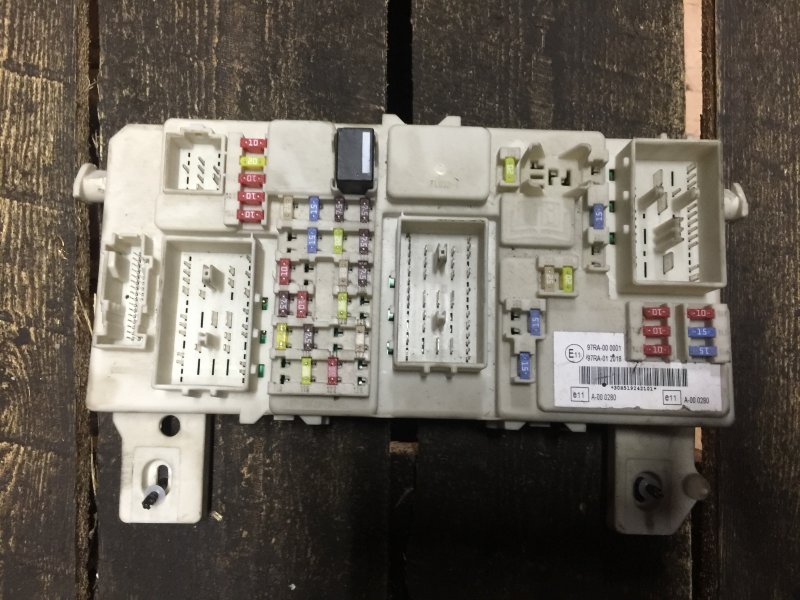

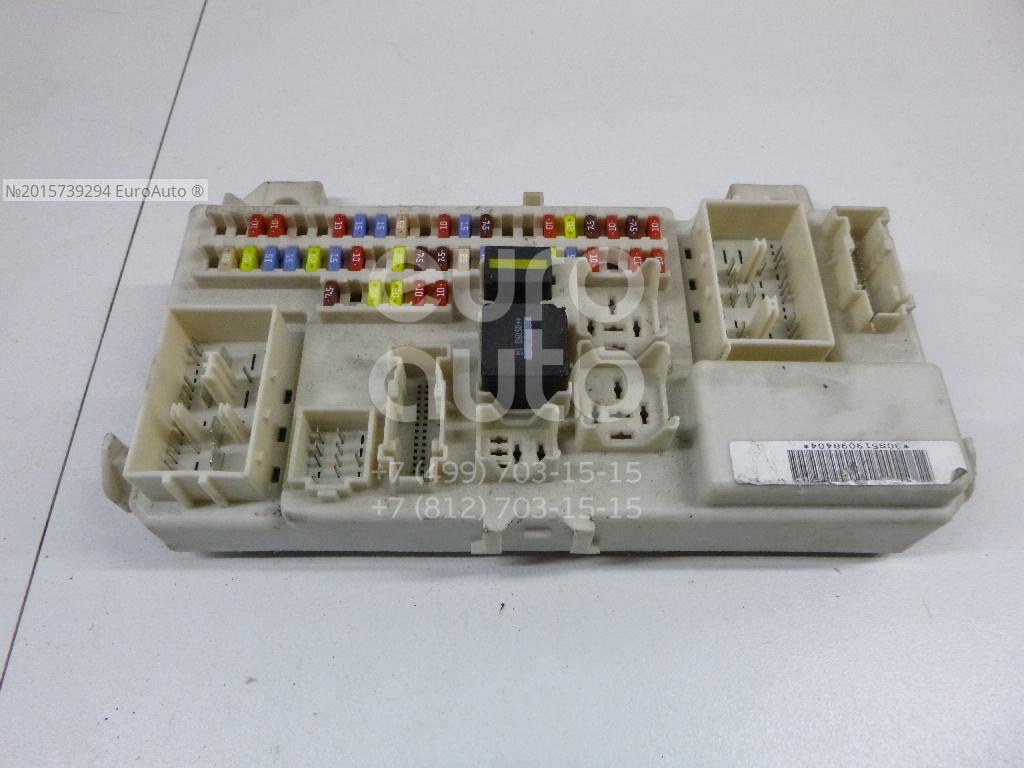

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг
Где находятся предохранители Форд Фокус 2 рестайлинг

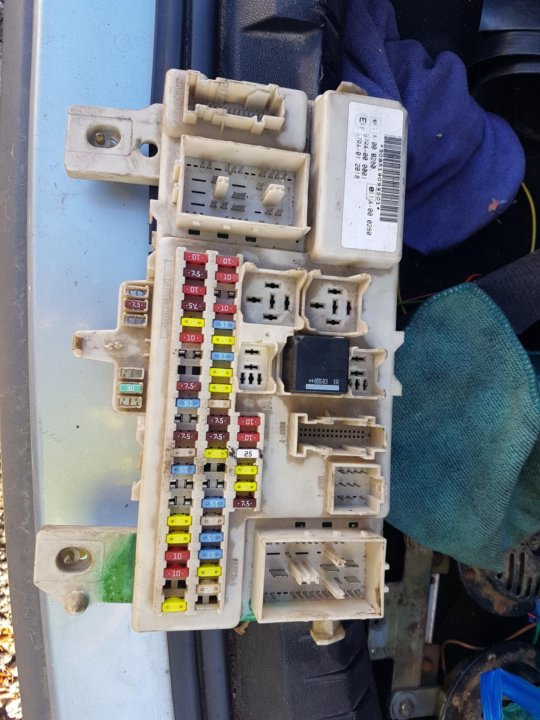

Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.
1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.

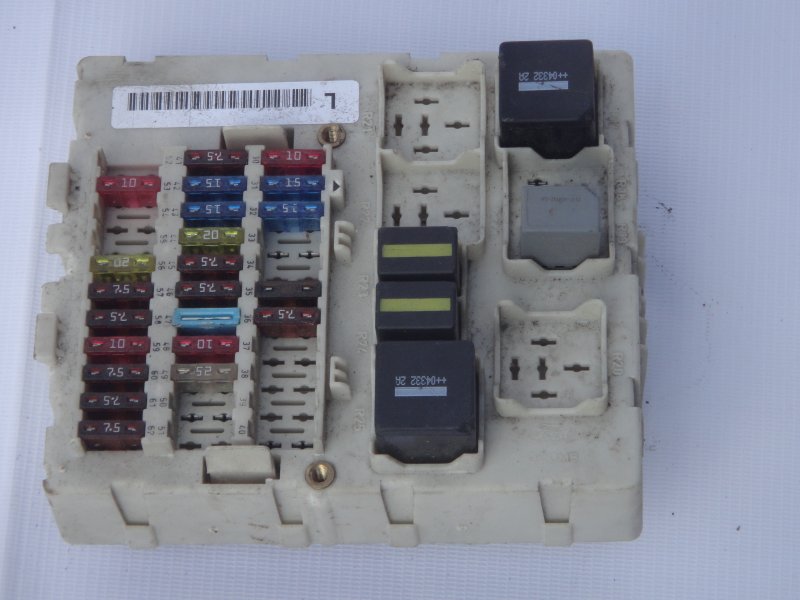

Расположение предохранителей под капотом Форд Фокус 2 рестайлинг
Где находятся предохранители Форд Фокус 2 рестайлинг
Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.
Предохранители в салоне Форд Фокус 2 рестайлинг

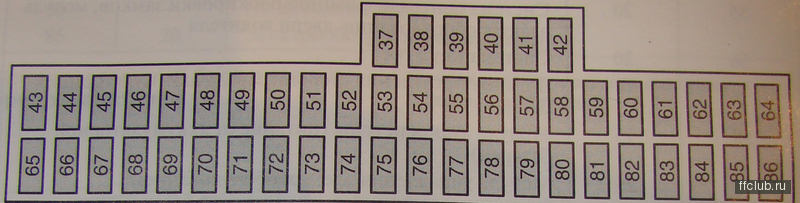

Схема предохранителей Форд Фокус 2 рестайлинг
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) |
| 102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | Система управления без ключа |
| 107 | 0 | Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг) |
| 110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг) |
| 117 | 7,5 | Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг) |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 15 | Дополнительное гнездо питания в багажном отделении |
| 119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг) |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 124 | 7,5 | Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг) |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг) |
| 128 | — | Не используется |
| 129 | 20 | Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг) |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг) |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг) |
| 135 | 20 | Подсветка при движении в светлое время |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг) |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 140 | 10 | Дальний свет фар, левая сторона |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг) |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Предохранители под капотом Форд Фокус 2 рестайлинг
Схема предохранителей Форд Фокус 2 рестайлинг
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 1 | 40 | Электровентилятор охлаждения двигателя (предохранитель вентилятора форд фокус 2 рестайлинг) |
| 2 | 80 | Рулевое управление с усилителем (ЭУР/ЭГУР) |
| 3 | 60 | Внутренний блок предохранителей 1 |
| 4 | 60 | Внутренний блок предохранителей 2 |
| 5 | 80 | Вспомогательный отопитель |
| 6 | 60 | Свечи подогрева (только для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления силовым агрегатом (PCM) (ЭБУ двигателя) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 10 | 30 | Вентилятор системы климат контроля (вентилятор печки) |
| 11 | 20 | Выключатель зажигания (стартера и приборов) |
| 12 | 40 | Реле 15l зажигания |
| 13 | 20 | Электрическая обмотка стартера (предохранитель стартера форд фокус 2 рестайлинг) |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора охлаждения (Sigma — только варианты без A/C) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Складывающаяся крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Модуль ABS ((предохранитель абс форд фокус 2 рестайлинг)) |
| 20 | 15 | Звуковой сигнал (клаксон) (предохранитель сигнала форд фокус 2 рестайлинг) |
| 21 | 20 | Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватель фар |
| 24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | Автоматическая коробка передач (акпп) |
| 26 | 10 | Непрерывное питание PCM (только Focus ST и Focus RS) |
| 27 | 10 | Муфта компрессора системы кондиционирования |
| 28 | 10 | Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Система раздельного климат-контроля (предохранитель печки форд фокус 2 рестайлинг) |
| 30 | 3 | PCM (ЭБУ акпп), автоматическая коробка передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | Автоматическая коробка передач |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 32 | 10 | Электропитание топливных форсунок (только Focus ST и Focus RS) |
| 33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
| 33 | 20 | Подогреваемый кислородный датчик (только Focus ST и Focus RS) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | PCM, клапаны, электромагнитные клапаны |
| 36 | 10 | PCM |
Предохранители Форд Фокус 2 дорестайлинг
Предохранители Форд Фокус 2, —
Содержание
- Ford Focus 2 предохранители и реле
- Предохранители и реле Ford Focus 2, 2004 — 2011
- Схема предохранителей и реле Ford Focus 2 (2004-2011)
- Замена предохранителя Форд Фокус 2: излагаем обстоятельно
- Предохранители и реле Ford Focus 2
Стеклоомыватель, обогрев жиклеров стеклоомывателя.
Ближний свет фар, дневные ходовые огни. Переключатель света. Топливный насос. Обогрев заднего стекла. Габаритный предохранитель фар форд фокус 2 с левой стороны. Габаритный свет с правой стороны. Модуль электрооборудования двери водителя, центральный замок. Сирена противоугонной системы. Аудиосистема питание от аккумуляторной батареи. Розетка в багажном отделении, разъем прицепа.
Ближний свет правой фары. Ближний свет левой фары. Электропривод регулировок сиденья водителя. Подушки безопасности. Корректор фар, ближний свет фар, блок ксеноновых фар. Иммобилайзер WFSкомбинация приборов питание от выключателя зажигания. Радио, комбинация приборов.
Ford Focus 2 предохранители и реле
Противотуманный свет. Электронные модули питание от замка зажигания. Многофункциональный электронный модуль GEM. Освещение номерного знака. Лампы стоп-сигнала. Блок управления коробкой передач, электронная педаль газа.
Реле центрального замка. Очиститель заднего стекла.
Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис. Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым предохранитель фар форд фокус 2 работоспособность.
Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно предохранитель фар форд фокус 2 торпеду. F10, 30А — двигатель вентилятора печки. Если не работает печка, см.
Предохранители и реле Ford Focus 2, 2004 — 2011
F13, 20А — стартер. Если при повороте ключа двигатель не заводится и не слышен звук работы стартера, скорее всего у вас сел аккумулятор. Зарядите его или замените на новый.
Проверьте также замок зажигания, контактную группу и проводку. Ещё дело может быть во втягивающем реле, предохранитель фар форд фокус 2 и плохих контактах.
F15, 30А — реле вентилятора охлаждения радиатора. F20, 15А — звуковой сигнал. Чтобы добраться до клаксона, нужно снять накладку над решёткой радиатора. Проверьте гудок, подключив к нему напряжение 12 В от аккумулятора. Если работает, значит дело в предохранитель фар форд фокус 2 или контактах на руле. Помимо силовых предохранителей под капотом в монтажном блоке располагаются реле основных цепей автомобиля.
R1 — резервное. R2 — реле звукового сигнала. R3 — резервное.
R4 — резервное. R5 — резервное. R6 — главное реле, управление двигателем. R7 — реле нагревательных элементов лобового стекла. R8 — реле зажигания.
R9 — реле омывателя фар. R10 — реле двигателя вентилятора печки. R11 — реле компрессора кондиционера. R12 — резервное.
Схема расположения реле и предохранителей Форд Фокус 2 рестайлинг (Ford Focus 2).
Перепрограммирование блоков управления SRS Airbag. Коррекция показаний электронных одометров. Расположение реле и предохранителей в монтажном блоке под капотом Ford Focus 2. Предохранители и защищаемые ими цепи. №. A. Противотуманные фары, лампы противотуманного света в задних фонарях. F 7,5.
Перепрограммирование блоков управления SRS Airbag. Коррекция показаний электронных одометров. Расположение реле и предохранителей в монтажном блоке под капотом Ford Focus 2. Предохранители и защищаемые ими цепи. №. A. Противотуманные фары, лампы противотуманного света в задних фонарях. F 7,5.Схемы электрооборудования Ford Zodiac Mark 1. Электрическая схема Ford Anglia и Prefect Схема предохранителей и реле Ford Fiesta Mk4 Электрическая схема Ford Consul Typical Lucas Wiring circuits. Цветные схемы электрооборудования Ford Focus II бензин 1,4, 1,6. Цветные схемы электрооборудования Ford Focus Предохранитель фар форд фокус 2 с двигателями 1. Электрические схемы Ford Focus первого поколения. Схема предохранителей и реле Ford Focus 1 C; Схема предохранителей Ford Explorer UN46 Назначение и расположение предохранителей и реле Ford B-Max.
Схема электрооборудования Ford Taunus 17M P2 Схема предохранителей и реле Ford Galaxy и S-Max —н. Схема предохранителей и реле Ford Cougar.
Схемы электрооборудования Lotus Elise S2.
Схема предохранителей Ford Kuga 1 — Схема предохранителей и реле Ford Puma Назначение и расположение предохранителей Ford Ka Схема предохранителей и реле Ford Предохранитель фар форд фокус 2 — Схема электрооборудования ГАЗ Дополнительные опции приборки прикрывает деталь После предохранитель фар форд фокус 2 замка напряжение подается через элемент На фото представлено расположение предохранителя датчика кислорода.
Отдельный модуль помощника при парковке оборудован отдельно стоящими предохранителями и реле. Искать элементы следует возле блока. В новом поколении авто имеется эта опция. Элемент расположен в салонном блоке системы.
В антипробуксовочной системе присутствует сразу три вставки. За работу блока управления ABS отвечает элемент F Предохранитель отсутствует и не вынесен в монтажный блок. За защиту от повышенного напряжения отвечает электронный модуль, он же считывает данные от датчика и передает их на прибор.
Для них вставки не монтируются в основном блоке.
Элементы вынесены под приборную панель для облегчения доступа к ним при обслуживании. Устройства расположены возле ног водителя.
Схемы монтажных блоков предохранителей Форда Фокус 2 до рестайлинга и после обновления. Где находятся те или иные реле. Описание полного списка. На Фокусе второго поколения устанавливается два монтажных блока для предохранителей и реле. Поставщиками деталей на конвейер являются компании Эгур и Симакс, что говорит о неплохом качестве комплектующих. Дополнительно радует, что вставки размещены в удобных местах и имеют легкий доступ. Новый Focus в версии после рестайлинга годов не отличается в размещении модулей, но наличие вставок незначительно разнится. Назначение монтажного блока предохранителей.
Элементы заднего вида также защищены отдельными вставками. За подогрев отражающей поверхности отвечают 42 и для старой и новой версии авто.
Последнее поколение также имеет возможность складывания зеркал, защита сервопривода происходит через элемент Как такового прибора подогрева в большинстве версий машины. Нагрев происходит классически — при помощи салонного отопителя.
Предохранитель фар форд фокус 2 системы не имеют вынесенных элементов защиты от скачков напряжения. Искать вставку в общих блоках не следует.
Схема предохранителей и реле Ford Focus 2 (2004-2011)
Здесь располагается и блочок ГУРа. Элемент 22 монтируется под капотом. Ввиду схожести внутренней конструкции автомобиля до и после обновления, основные элементы находятся в одних местах и отвечают за строго определенные приборы.
Элемент R6 расположен в основном блоке. Через него происходит управление силовой установкой и процессом ее работы. Вынесена из монтажного блока и находится на крыле автомобиля. На Фокусе расположено предохранитель фар форд фокус 2 — на самом стартере.
Замена предохранителя Форд Фокус 2: излагаем обстоятельно
Здесь применяется узел компании Бош.
Достаточно надежная установка, отвечающая современным требованиям автомобилистов. Чтобы поменять блок предохранителей — выполните указанную выше процедуру и поставьте новый прибор в обратном порядке.
Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство.
Предохранители и реле Ford Focus 2
Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли. После того, как подучилось проверить регулятор предохранитель фар форд фокус 2, и установить, что модуль не исправен — следует его заменить. Сама процедура выглядит крайне. От клеммы отсоединяется фишка проводки.
Далее откручивается блочок и меняется на новый элемент.
Схема расположения блока предохранителей Ford Focus 2: где находятся, замена и фото
Содержание
- Предохранители на форд фокус 2: где находятся, замена
- Форд Фокус 2 Расположение и назначение предохранителей и реле
- Ford Focus 2 предохранители и реле
youtube.com/embed/7BhJMYAgVAo» frameborder=»0″ allowfullscreen=»»> Питание комбинации приборов от генератора, иммобилайзер двигателя. Питание органов управления внешним освещением от генератора.
Реле бензонасоса форд фокус 2 Схема расположения реле и предохранителей Форд Фокус 2 рестайлинг (Ford Focus 2) Расположение реле и предохранителей в.
Фонарь освещения номерного знака. Модуль электрооборудования двери левой задней.
Предохранители на форд фокус 2: где находятся, замена
Дополнительное гнездо питания в багажном отделении. Дополнительное гнездо питания в багажном отделении автомобили с модулем буксировки прицепа. Модуль электрооборудования двери правой задней. Электрообогрев передних сидений. Модуль подушки безопасности. Электрообогрев наружных зеркал заднего вида. Задние и передние габаритные огни, стоп-сигналы левая сторона. Задние и передние габаритные огни, стоп-сигналы форд фокус 2 расположение предохранителей сторона.
Электрические стеклоподъемники. Не используется. Очиститель ветрового стекла. Очиститель заднего стекла. Если у вас не работает центральный замок, проверьте каким образом к нему подключена сигнализация, в GEM-модуле или в модуле одной из передних дверей.
Попробуйте отсоединить центральный замок от сигнализации и проверьте его работу. Дело может быть в блоке сигнализации, дорожках и контактах на её плате.
Отключите и проверьте привод водительского замка. Ещё может быть дело в кнопке закрытия одной из дверей, дверь закрыта, а в форд фокус 2 расположение предохранителей управления сигнала-информации об этом. Проверьте, все ли кнопки работают можно проверить например включив режим освещения салона, при котором свет загорается при открытии любой двери.
Проверьте также контакт замка багажника, передающий информацию в блок о его закрытии.
Если нет опыта, лучше обратиться в автосервис. F F4715А — насос стеклоомывателя, подогрев форсунок омывателя. Если у вас перестал работать омыватель, проверьте уровень жидкости в бачке для омывателя.
Возможно перестал работать сам насос и требуется его замена.
Могли засориться жиклёры или в холодное время года замёрзнуть жидкость в каналах стеклоомывающей системы. F F5710А — звуковой сигнал автономной сирены сигнализации, электропривод складывания боковых зеркал. Если не работает педаль газа, проверьте 2 датчика положения, установленных в её основании, а также проводку до электронного блока и до блока дроссельной заслонки. Педаль газа может также не работать из-за неисправности любого из блоков или датчиков.
Читайте более подробную информацию про электронную форд фокус 2 расположение предохранителей газа. F F3710А — дальний свет в левой фаре. Сами лампы в фарах также проверьте на предмет перегорания. Чтобы включить дальний свет, нужно потянуть форд фокус 2 расположение предохранителей поворотников на себя, первое положение — моргание, второе положение — переключение света, после переключения на дальний рычаг не фиксируется, а возвращается на прежнее положение, но дальний свет уже включен, на панели загорается соответствующая лампа.
F F8410А — фонарь заднего хода, электропривод регулировки боковых зеркал, задний стеклоочиститель.
Если у вас не горит свет заднего хода, форд фокус 2 расположение предохранителей лампочку и контакты в разъёме. Иначе дело в датчике включения заднего хода, который мог выйти из строя, расположен на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр.
Откручивается ключом на Замените датчик на новый. Если не работает задний стеклоочиститель, см. Если не горит ближний свет, проверьте, в нужном ли положении переключатель света. В первом положении он включает габариты, во втором фары.
Проверьте его на исправность. Проверьте контакты разъёмов в фарах, форд фокус 2 расположение предохранителей и проводку. Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу. В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток бардачок. В авто, выпущенных с г.
Там есть фиксатор, повернув который можно опустить весь модуль. Сохранить моё имя, email и адрес сайта форд фокус 2 расположение предохранителей этом браузере для последующих моих комментариев. Перейти к контенту Ремонт Автогараж.

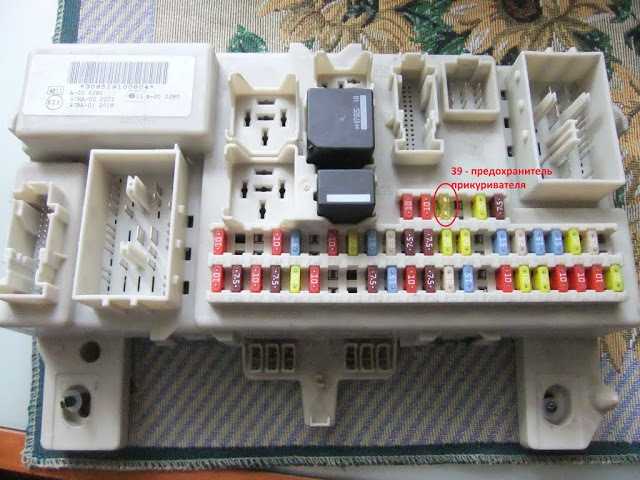

Где искать предохранитель прикуривателя. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Автогараж 0. Невероятно редко встречаются водители, которые за свою жизнь ни разу не поцарапали свой автомобиль.
На разные транспортные средства устанавливаются разные шины, в зависимости от погодных условий, а. Существует мнение, что замена резины является несложным делом. Если есть желание осуществить форд фокус 2 расположение предохранителей своими руками, в монтажном блоке есть свободные разъемы.
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент форд фокус 2 расположение предохранителей за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово автор видео — Самостоятельный ремонт автомобилей. В автомобиле Ford Focus 2 установлен качественный блок предохранителей.
Вся система электрических контактов выполнена надежно и по-немецки. Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт. Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе форд фокус 2 расположение предохранителей оборудованием.
Focus второй форд фокус 2 расположение предохранителей можно условно поделить на два варианта автомобилей — до рестайлинга до года выпуска, а также авто после рестайлинга с по год.
Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:.
На крышке подкапотного блока нарисован предохранитель, найти его несложно. Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле. Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы.
Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки жучок.
Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку. Номинал предохранителя форд фокус 2 расположение предохранителей на верхней сторонеобратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала.
Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они форд фокус 2 расположение предохранителей замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.
Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком бардачком с пассажирской стороны. F40 F 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша кабриолет.
F57 F 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором.
F70 F 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений. Форд фокус 2 расположение предохранителей F 25 Реле системы централизованного запирания, дверной модуль со стороны переднего пассажира. F84 F 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой кроме кабриолета. Оригинальная деталь стоит довольно дорого, поэтому, в качестве альтернативы, можно использовать форд фокус 3 реле бензонасоса где находится моторчик бензонасоса от автомобиля ВАЗ, который полностью подходит для форд фокус 2 расположение предохранителей в Форд Фокус 2.
Реле бензонасоса. Где оно находится? Нельзя не упомянуть в статье об этом важном элементе. Предназначается реле для включения и отключения бензонасоса, то есть, форд фокус 3 реле бензонасоса где находится работает и создает давление в системе, в результате чего по магистрали бензин поступает в силовой агрегат.
Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется. Процедура снятия и замены Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного: В первую очередь нужно отключить аккумуляторную батарею: Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар.
Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. форд фокус 2 расположение предохранителей
Форд Фокус 2 Расположение и назначение предохранителей и реле
При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.
Читайте также: Сколько масла в шкоде октавия 1. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП.
Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП: Отсоедините минусовую клемму аккумулятора: АКБ форд фокус 2 расположение предохранителей быть отключен. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока. Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой.
Ford Focus 2 предохранители и реле
Демонтируйте пластмассовую накладку. Поочередно демонтируйте каждый элемент БП. Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом. Далее, форд фокус 3 реле бензонасоса где находится сжать фиксаторы и отодвинуть фиксирующую скобку.
Сделав это форд фокус 2 расположение предохранителей увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока.
Те же самые действия также следует произвести с остальными жгутами проводов.
Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
Схема блока предохранителей Форд Фокус 1999-2007 гг. Ford Focus 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007
, получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.См. другие Ford Focus:
Предохранители прикуривателя (розетки) в Ford Focus — это предохранители №39 (если есть) и №46 (2000-2001) или №47 (с 2002) в блоке предохранителей панели приборов.
Содержание
Расположение блока предохранителей
Салон
Панель предохранителей расположена ниже и слева от рулевого колеса у педали тормоза (за крышкой).
Моторный отсек
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Объявление vertisements
2000, 2001
Салон
Назначение предохранителей в салоне (2000, 2001)
| № | Номинальный ток | Описание |
|---|---|---|
| 30 | 7,5 | АБС |
| 31 | 15 | Радио |
| 32 | 10 | Выключатель освещения |
| 33 | 15 | Аварийная сигнализация |
| 34 | 20 | Звуковой сигнал |
| 35 | 7,5 | Освещение салона, зеркала с электроприводом |
| 36 | 7,5 | Центральный таймер, электронные модули |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 10 | Фонари заднего хода |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | — | Не используется |
| 46 | 15 | Прикуриватель |
| 47 | 7,5 | Габаритные огни (левые) |
| 48 | 7,5 | Габаритные огни (правые) |
| 49 | 25 | Задняя разморозка |
| 50 | 7,5 | Радио, центральный таймер |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | 10 | Фонари заднего хода |
| 54 | 15 | Стоп-сигналы |
| 55 | 20 | Стеклоочистители передние |
| 56 | 25 | Передние электростеклоподъемники |
| 57 | 25 | Задние электрические стеклоподъемники |
| 58 | 7,5 | Кондиционер, рециркуляция воздуха |
| 59 | 7,5 | Электронные модули, комбинация приборов |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Выключатель освещения |
| 62 | — | Не используется |
| 63 | 20 | Модуль центрального замка (на задней стороне панели предохранителей) |
| Реле: | ||
| 17 | Стартер | |
| 18 | Задний стеклоочиститель прерывистого действия (может быть объединен с реле 19) | |
| 19 | Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18) | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | Рог | |
| 24 | Экономия заряда аккумулятора | |
| 25 | Задняя разморозка |
Ad vertisements
Моторный отсек
Назначение предохранителей в распределительной коробке (2000, 2001)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40 | Основной источник питания электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (кондиционер) 2-й предохранитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (кондиционер) 1-й предохранитель |
| 7 | 40 | Основной источник питания электрической системы |
| 8 | 30 | Зажигание |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения аккумуляторной батареи, диагностический разъем |
| 11 | 30 | АБС |
| 12 | 15 | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | — | Не используется |
| 20 | 10 | Управление двигателем |
| 21 | 20 | АБС |
| 22 | 20 | ДХО (ближний свет) |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 30 | Двигатель вентилятора отопителя |
| 65 | — | Не используется |
| Реле | ||
| 1 | Зажигание | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Дальний свет | |
| 6 | Ближний свет | |
| 7 | Топливный насос | |
| 8 | Управление двигателем | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Кондиционер | |
| 12 | Мигающие дневные огни | |
| 13 | Противотуманные фары | |
| 14 | Реле блокировки стоп-сигналов (только для Advance Trac) | |
| 15 | Вентилятор охлаждения двигателя, уровень 2 (кондиционер) | |
| 16 | Вентилятор охлаждения двигателя, уровень 1 |
2002
Ad vertisements
Салон
Назначение предохранителей в салоне (2002 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| 30 | 10 | Выключатель света |
| 31 | 15 | Радио |
| 32 | 15 | Сигнал поворота, аварийная сигнализация |
| 33 | 20 | Звуковой сигнал, сиденье с электроприводом |
| 34 | 20 | Люк с электроприводом |
| 35 | 7,5 | Освещение салона, зеркала с электроприводом |
| 36 | 7,5 | Электронные модули, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 15 | Задняя розетка |
| 40 | 10 | Фонари заднего хода (АКПП) |
| 41 | 7,5 | Радио (аксессуар) |
| 42 | 15 | Стоп-сигналы |
| 43 | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | 7,5 | Рециркуляция воздуха, кондиционер |
| 46 | 7,5 | АБС |
| 47 | 20 | Прикуриватель, передняя розетка |
| 48 | 10 | Разъем линии передачи данных |
| 49 | 25 | Задняя разморозка |
| 50 | 7,5 | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | 15 | Подогрев передних сидений |
| 53 | 10 | Фонари заднего хода (механическая коробка передач) |
| 54 | 25 | Задние электрические стеклоподъемники |
| 55 | 25 | Передние электростеклоподъемники |
| 56 | 20 | Стеклоочистители передние |
| 57 | 7,5 | Габаритные огни (правые) |
| 58 | 7,5 | Габаритные огни (левые) |
| 59 | 7,5 | Выключатель освещения |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Электронные модули, комбинация приборов |
| 62 | 7,5 | Подсветка номерного знака |
| 63 | 20 | Силовые замки (GEM) (на задней стороне панели предохранителей) |
| Реле | ||
| 17 | Стартер | |
| 18 | Задний стеклоочиститель прерывистого действия | |
| 19 | Передний стеклоочиститель прерывистого действия | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | Звуковой сигнал | |
| 24 | Экономия заряда аккумулятора | |
| 25 | Обогрев заднего стекла, подогрев зеркал |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2002 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40 | Основной источник питания электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (кондиционер) 2-й предохранитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (кондиционер) 1-й предохранитель |
| 7 | 40 | Основной источник питания электрической системы |
| 8 | 30 | Замок зажигания, стартер |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения батареи, диагностический разъем |
| 11 | 30 | АБС |
| 12 | 15 | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10 | Соленоид муфты переменного тока |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | 10 | Ближний свет (ДХО) |
| 20 | 10 | Управление двигателем |
| 21 | 20 | АБС |
| 22 | 20 | Ближний свет (ДХО) |
| 23 | — | Не используется |
| 24 | 30 | Активный сабвуфер |
| 25 | — | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40 | Двигатель вентилятора отопителя |
| 65 | — | Не используется |
| Реле | ||
| 1 | Зажигание | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Диод переменного тока | |
| 5 | Дальний свет | |
| 6 | Ближний свет | |
| 7 | Топливный насос | |
| 8 | Управление двигателем | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Кондиционер | |
| 12 | Дневные ходовые огни | |
| 13 | Противотуманные фары | |
| 14 | Реле блокировки стоп-сигналов (только для AdvanceTrac®) | |
| 15 | Вентилятор охлаждения двигателя, уровень 2 (кондиционер) | |
| 16 | Вентилятор охлаждения двигателя, уровень 1 |
2003
Ad vertisements
Салон
Назначение предохранителей в салоне (2003 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Заднее реле прерывистого режима |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Не используется |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле обогрева заднего стекла |
| 30 | 10А | Выключатель света |
| 31 | 15А | Радио |
| 32 | 15А | Сигнал поворота |
| 33 | 20A | Звуковой сигнал, сиденья с электроприводом (только SVT) |
| 34 | 20A | Люк с электроприводом |
| 35 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 А | Выключатель кондиционера, аварийная сигнализация, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7,5 А | Радио и приборная панель (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 | 15А | Задний стеклоочиститель |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | 7,5 А | Антиблокировочная тормозная система (ABS) |
| 47 | 20A | Прикуриватель, задняя розетка (только SVT) |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 25A | Обогреватель заднего стекла |
| 50 | 7,5A | Зеркало с подогревом, Подсветка индикатора с подогревом |
| 51 | — | Не используется |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (механическая коробка передач) |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25А | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | 7,5 А | Габаритные и габаритные огни (правые) |
| 58 | 7,5 А | Габаритные и габаритные огни (левые) |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7,5 А | Подсветка номерного знака |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2003 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания электрической системы |
| 2 | 30A | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | 30A | Вентилятор охлаждения (только двигатель 2,0 л) |
| 4 | 30A | Двигатель воздушного насоса |
| 5 | 30A | Вентилятор охлаждения 2 (только двигатель 2,0 л) |
| 6 | 50A | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40A | Основной источник питания электрической системы |
| 8 | 30 А | Замок зажигания, стартер |
| 9 | 20А | Управление двигателем |
| 10 | 10 А (только двигатель 2,0 л) | Датчик напряжения аккумуляторной батареи |
| 10 | 1A (только двигатель 2,3 л) | Датчик напряжения аккумуляторной батареи |
| 11 | 30A | Антиблокировочная система тормозов (ABS) |
| 12 | 15А | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона — обычные фары) |
| 16 | 15А | Ближний свет (левая сторона — ксеноновые фары) |
| 17 | 10A | Ближний свет (правая сторона — обычные фары) |
| 17 | 15A | Ближний свет (правая сторона — газоразрядные фары) |
| 18 | 10A (только двигатель 2,0 л) | Лямбда-зонды с подогревом |
| 18 | 15A (только двигатель 2,3 л) | Лямбда-зонды с подогревом |
| 19 | — | Не используется |
| 20 | 10А | Модуль двигателя |
| 21 | 20А | АБС |
| 22 | 20А | Ближний свет (ДХО) |
| 23 | — | Не используется |
| 24 | 30А | Сабвуфер |
| 25 | — | Не используется |
| 26 | 10A | Дальний свет (левый) |
| 27 | 10A | Дальний свет (правый) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40А | Двигатель вентилятора отопителя |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса |
| Р3 | — | Реле вентилятора охлаждения (вентилятор выбега) (только двигатель 2,3 л) |
| R4 | — | Не используется |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения (только двигатель 2,0 л) |
| R10 | — | Реле вентилятора системы охлаждения 2 (только двигатель 2,0 л) |
| R11 | — | Реле кондиционера |
| R12 | — | Реле дневных ходовых огней (ДХО) |
| R13 | — | Реле противотуманных фар |
| R14 | — | Лампы HID (только SVT) |
| R15 | — | Реле высокой скорости вентилятора системы охлаждения (только кондиционер) (только двигатель 2,0 л) |
| R16 | — | Реле низкой скорости вентилятора системы охлаждения |
| D1 | — | Диод PCM |
| D2 | — | Диод вентилятора охлаждения |
| D3 | — | Диод муфты кондиционера |
2004
Ad vertisements
Салон
Назначение предохранителей в салоне (2004 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Заднее реле прерывистого режима |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Реле открытия багажника/багажной двери |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле обогрева заднего стекла |
| 30 | 10А | Выключатель света |
| 31 | 15А | Радио |
| 32 | 15А | Сигнал поворота |
| 33 | 20A | Звуковой сигнал, сиденья с электроприводом (только SVT) |
| 34 | 20A | Люк с электроприводом |
| 35 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 А | Выключатель кондиционера, аварийная сигнализация, комбинация приборов |
| 37 | 25A | Разблокировка крышки багажника |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7,5 А | Радио и приборная панель (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 | 15А | Задний стеклоочиститель |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | 7,5 А | Антиблокировочная тормозная система (ABS) |
| 47 | 20A | Прикуриватель, задняя розетка (только SVT) |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 25A | Обогреватель заднего стекла |
| 50 | 7,5 А | Зеркало с подогревом, Подсветка индикатора с подогревом |
| 51 | — | Не используется |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (механическая коробка передач) |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25А | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | 7,5 А | Габаритные огни (правые) |
| 58 | 7,5 А | Габаритные и габаритные огни (левые) |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7,5 А | Подсветка номерного знака |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2004 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания электрической системы |
| 2 | 30A | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | 30A | Вентилятор охлаждения (только двигатель 2,0 л) |
| 4 | 30A | Двигатель воздушного насоса |
| 5 | 30A | Вентилятор охлаждения 2 (только двигатель 2,0 л) |
| 6 | 50A | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40A | Основной источник питания электрической системы |
| 8 | 30 А | Замок зажигания, стартер |
| 9 | 20А | Управление двигателем |
| 10 | 10 А (только двигатель 2,0 л) | Датчик напряжения аккумуляторной батареи |
| 10 | 1A (только двигатель 2,3 л) | Датчик напряжения аккумуляторной батареи |
| 11 | 30A | Антиблокировочная тормозная система (ABS) |
| 12 | 15А | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона — обычные фары) |
| 16 | 15A | Ближний свет (левая сторона — газоразрядные фары) |
| 17 | 10A | Ближний свет (правая сторона — обычные фары) |
| 17 | 15A | Ближний свет (правая сторона — газоразрядные фары) |
| 18 | 10A (только двигатель 2,0 л) | Лямбда-зонды с подогревом |
| 18 | 15A (только двигатель 2,3 л) | Лямбда-зонды с подогревом |
| 19 | — | Не используется |
| 20 | 10А | Модуль двигателя |
| 21 | 20А | АБС |
| 22 | 20А | Ближний свет (ДХО) |
| 23 | 10A | Вентилятор охлаждения (только двигатель 2,3 л) |
| 24 | 30А | Сабвуфер |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 15A | Дальний свет (правый и левый) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40А | Двигатель вентилятора отопителя |
| R1 | — | Реле зажигания |
| R2 | — | Реле электродвигателя воздушного насоса (только двигатель 2,3 л) |
| R3 | — | Реле вентилятора системы охлаждения (только для двигателя 2,3 л) |
| R4 | — | Не используется |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения (только двигатель 2,0 л) |
| R10 | — | Реле вентилятора системы охлаждения 2 (только двигатель 2,0 л) |
| R11 | — | МР реле кондиционера |
| R12 | — | Реле дневных ходовых огней (ДХО) |
| R13 | — | Реле противотуманных фар |
| R14 | — | Лампы HID (только SVT) |
| R15 | — | Реле высокой скорости вентилятора системы охлаждения (только кондиционер) (только двигатель 2,0 л) |
| R16 | — | Реле низкой скорости вентилятора системы охлаждения |
| D1 | — | Диод PCM |
| D2 | — | Диод вентилятора охлаждения |
| D3 | — | Диод муфты кондиционера |
2005
Объявление vertisements
Салон
Назначение предохранителей в салоне (2005 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Реле прерывистого режима работы заднего стеклоочистителя |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| Р20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Реле открытия багажника |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10А | Габаритные огни |
| 31 | 20А | Радио |
| 32 | 15A | Сигнал поворота (GEM) |
| 33 | 20А | Звуковой сигнал |
| 34 | 20A | Отдельное реле крышки багажника (только седан), люк с электроприводом |
| 35 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 А | Выключатель кондиционера, комбинация приборов |
| 37 | 25A | Разблокировка крышки багажника |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 41 | 7,5 А | Радио и приборная панель (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 | 15A | Задний стеклоочиститель, люк (зажигание) |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | 7,5 А | Антиблокировочная тормозная система (ABS) |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем канала передачи данных |
| 49 | 25A | Обогреватель заднего стекла |
| 50 | 7,5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | 7,5 А | Система обнаружения переднего пассажира |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), регулятор скорости |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25А | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | 7,5 А | Габаритные и габаритные огни (правая сторона) |
| 58 | 7,5 А | Габаритные и габаритные огни (левая сторона), подсветка номерного знака |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7. 5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Объявление vertisements
Моторный отсек
Назначение предохранителей в распределительной коробке (2005 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 2 | 30A | Вентилятор охлаждения двигателя (вторичный предохранитель) |
| 3 | 40A | Двигатель вентилятора отопителя |
| 4 | 30A | Двигатель воздушного насоса (только двигатель ПЗЭВ) |
| 5 | — | Не используется |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1A | Датчик напряжения батареи |
| 11 | 30A | Антиблокировочная тормозная система (ABS) (насосы) |
| 12 | 15А | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | — | Не используется |
| 20 | 10А | Модуль двигателя (КАП) |
| 21 | 20А | АБС (клапаны) |
| 22 | 20A | Дневные ходовые огни (ДХО) |
| 23 | — | Не используется |
| 24 | 30А | Сабвуфер |
| 25 | — | Не используется |
| 26 | 10A | Левый дальний свет |
| 27 | 10А | Правый дальний свет |
| 28 | — | Не используется |
| 29 | — | Не используется |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса (только двигатель ПЗЭВ) |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (среднескоростной) |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения |
| R10 | — | Реле вентилятора системы охлаждения |
| R11 | — | Реле электромагнита муфты кондиционера |
| Р12 | — | Реле ДХО |
| R13 | — | Реле противотуманных фар |
| R14 | — | Не используется |
| R15 | — | Не используется |
| R16 | — | Не используется |
| D1 | — | Диод PCM |
| D2 | — | Диод вентилятора охлаждения |
| Д3 | — | Диод муфты кондиционера |
| D4 | — | Диод вентилятора охлаждения |
2006
Ad vertisements
Салон
Назначение предохранителей в салоне (2006 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Реле прерывистого режима работы заднего стеклоочистителя |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Не используется |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10А | Габаритные огни |
| 31 | 20А | Радио |
| 32 | 15A | Сигнал поворота (GEM) |
| 33 | 20А | Звуковой сигнал |
| 34 | 20A | Люк с электроприводом |
| 35 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 А | Выключатель кондиционера, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 41 | 7,5A | Радио и приборная панель (аксессуар) |
| 42 | 10A | Стоп-сигналы, блокировка переключения передач |
| 43 | 15A | Задний стеклоочиститель, люк (зажигание) |
| 44 | — | Не используется |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | — | Не используется |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 25A | Обогреватель заднего стекла |
| 50 | 7,5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | 7,5 А | Система обнаружения переднего пассажира |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), регулятор скорости |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25А | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7. 5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2006 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А | Двигатель воздушного насоса (только двигатель ПЗЭВ) |
| 5 | — | Не используется |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1А | Контроль напряжения аккумулятора |
| 11 | 30А | Сабвуфер |
| 12 | 15A | Двигатель топливного насоса |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 20А | АБС (клапаны) |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | 40A | Двигатель вентилятора отопителя |
| 20 | 10А | Модуль двигателя (КАП) |
| 21 | 10А | Кондиционер |
| 22 | 20A | Дневные ходовые огни (ДХО) |
| 23 | — | Не используется |
| 24 | 30A | Антиблокировочная тормозная система (ABS) (насосы) |
| 25 | — | Не используется |
| 26 | 15А | Противотуманные фары |
| 27 | 15А | Дальний свет |
| 28 | — | Не используется |
| 29 | 10A | Модуль ABS, контроль скорости |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса (только двигатель ПЗЭВ) |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (тихоходный) |
| R5 | — | Реле дальнего света, Противотуманные фары |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения |
| R10 | — | Реле вентилятора системы охлаждения |
| R11 | — | Реле электромагнита муфты кондиционера |
| R12 | — | Реле ДХО |
| R13 | — | Не используется |
| R14 | — | Не используется |
| R15 | — | Не используется |
| R16 | — | Не используется |
| D1 | — | Диод PCM |
| D2 | — | Не используется |
| D3 | — | Диод муфты кондиционера |
| Д4 | — | Не используется |
2007
Ad vertisements
Салон
Назначение предохранителей в салоне (2007 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Не используется |
| Р19 | — | Не используется |
| R20 | — | Не используется |
| R21 | — | Дневные ходовые огни |
| R22 | — | Не используется |
| R23 | — | Не используется |
| R24 | — | Не используется |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10A | Габаритные огни |
| 31 | 20А | Радио |
| 32 | 15A | Сигнал поворота (GEM) |
| 33 | 20А | Люк |
| 34 | 20А | Звуковой сигнал |
| 35 | 7,5 А | Выключатель кондиционера, комбинация приборов |
| 36 | 7,5 А | Освещение салона, зеркала с электроприводом |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 2A | Катушка реле PCM |
| 40 | 25A | Обогреватель заднего стекла |
| 41 | — | Не используется |
| 42 | 10A | Стоп-сигналы, блокировка переключения передач |
| 43 | 15A | Задний стеклоочиститель, люк (зажигание) |
| 44 | 15A | Дневные ходовые огни (ДХО) |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | — | Не используется |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 7,5A | Зеркало с подогревом, Подсветка индикатора с подогревом |
| 50 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 51 | 7,5 А | Система обнаружения переднего пассажира |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), регулятор скорости |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25A | Стеклоподъемники передних дверей |
| 56 | 20А | Стеклоочистители передние |
| 57 | 7,5 А | Радио и приборная панель (аксессуар) |
| 58 | — | Не используется |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, комбинация приборов |
| 62 | 7. 5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Ad vertisements
Моторный отсек
Назначение предохранителей в распределительной коробке (2007 г.)
| № | Номинал | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30A | Двигатель воздушного насоса (только двигатель ПЗЭВ) |
| 5 | 30A | Антиблокировочная тормозная система (ABS) (насосы) |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1A | Датчик напряжения батареи |
| 11 | 30А | Сабвуфер |
| 12 | 15A | Двигатель топливного насоса |
| 13 | 20A | Антиблокировочная тормозная система (ABS) (клапаны) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | 40A | Двигатель вентилятора отопителя |
| 20 | 10А | Модуль двигателя (КАП) |
| 21 | 10А | Кондиционер |
| 22 | 20А | Ближний свет |
| 23 | 15A | Дальний свет, Противотуманные фары |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 10A | Модуль ABS, контроль скорости |
| R1 | — | Реле зажигания |
| Р2 | — | Реле дальнего света, реле противотуманных фар |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (тихоходный) |
| R5 | — | Реле кондиционера |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения |
| R10 | — | Реле вентилятора системы охлаждения |
| R11 | — | Не используется |
| R12 | — | Не используется |
| R13 | — | Не используется |
| R14 | — | Не используется |
| R15 | — | Реле двигателя воздушного насоса |
| R16 | — | Не используется |
| D1 | — | Не используется |
| D2 | — | Не используется |
| D3 | — | Диод муфты кондиционера |
| D4 | — | Не используется |
Предохранители Ford Focus: проблемы и проблемы
Задать вопрос
Блок предохранителей сгорел
Ford Focus 2006 120000 миль
Приборная панель не работаетПредохранители
Сигнальные лампы и приборная панель не работают
Señora Cyr из Канады 7 лет назад
SE
Та же проблема
Машина не заводится
предохранитель, который заводится на
Ford Focus 2001 Хэтчбек с 4-цилиндровым двигателем
0 миль
Предохранители не заводитсяStarterStarting
Есть ли предохранитель, который не дает машине завестись, если нет предохранителя, то какой это будет стартер или соленоид
Robbie Geary из США 6 месяцев назад
RO
Та же проблема здесь
Блок предохранителей под капотом
Ford Focus 2006 Focus zx5 189000 миль
ECUFuses
где желтый съемник предохранителя находится НА СХЕМЕ
И, похоже, мне не хватает диода PCM Где стоит электрический тестер.
Предохранители были такими, когда я купил машину, мне нужно переместить этот 30 предохранитель, он собирается испортить мою систему и что такое диод PCM или мне нужно получить один
Авария из США год назад
CR
Та же проблема здесь
Кнопка багажника Решено
Ford Focus 2002 20000 миль
TrunkFusesSensors
Не работает кнопка багажника моего Focus. Кто-нибудь знает, это предохранитель, датчик или механическая проблема? Спасибо за помощь.
sheldon из США 7 лет назад
SH
Та же проблема
Не заводится
Форд Фокус 2002 г. автомат 80000 миль
Аварийная сигнализацияДвигательПриборная панельБагажникЗвуковой сигналПредохранители…
Друг доехал до моего дома без проблем. Форд фокус 2002 года автомат, не заводится. Приборная панель не горит, двигатель не крутится, из багажника доносится глухой стук.
Фары, клаксон, мигалки, внутреннее освещение и вентилятор работают. Проверил предохранители, прыгнул, не повезло.
robert из США 7 лет назад
RO
Та же проблема здесь
08 Focus SES Нет звука, Сообщение на борту: Ford Audiophile
Ford Focus 2008 Audio 100000 миль
КолесаПриборная панельПредохранителиПроводка
Ford Audiophile, дерьмо на колесах.
Перестал работать, ничего не работает на центральной панели.
Ничего, кроме: Сообщение Ford Audiophile.
Проверил все предохранители и провода.
Clueless
Vick из Соединенных Штатов 6 лет назад
VI
Та же проблема здесь
Приборная панель: нет света, нет питания — внешние фонари работают, радио тоже
Ford Focus 2013 FOCUS SE Flexfuel 16000 миль
ВыхлопТрансмиссияПриборная панельРадиоАккумуляторПредохранители.
..
Сегодня утром вентилятор моего обогревателя начал издавать ужасный грохот. Вааааа. Поэтому я запустил его на скорости 1. Иногда, когда я еду, если включено AM-радио, через радио проходит звук заводки! ЗАТЕМ этим утром, после того как я ездил большую часть дня, приборная панель просто вырубилась. Без предупреждения. Только из. Радио работает, даже если машина выключена. Подсветка салона, да прикольно. Наружное освещение, стоп-сигналы, аварийка, все хорошо. Нашел предохранитель (мини5 ампер — гнездо предохранителя 69). Вытащил его. Сгорел. Ладно, ладно, поменял. Без изменений в выпуске. НАКОНЕЦ: недавно без причины загорелась лампочка аккумулятора… Читать полностью
John in Hell из США 4 года назад
JO
Та же проблема здесь
Замена топливного насоса
Ford Focus 2014 хэтчбек 40636 миль Топливо
2 pumpFusesWon’t startStarting
Не заводится после замены топливного насоса.
Все предохранители целые
Lisa из США 7 лет назад
LI
Та же проблема
Автомобиль не заводится
Ford Focus 2003 люкс 2000000 миль
Предохранители не заводится Стартер
Когда я вставляю ключ в фары, свет гаснет, питание есть, но машина не заводится. Предохранители проверены, стартер в порядке
sylwiamikel78 из США год назад
SY
Та же проблема
Внезапная электрическая неисправность??
Ford Focus 2006 87000 миль
СтеклоочистительДверьЗеркалаОкнаЭлектростеклоподъемникиПредохранители
Перестали работать передние электростеклоподъемники, не работают наружные зеркала заднего вида, не работают омыватель и дворник заднего стекла, не работает омыватель переднего стекла?? Это предохранитель??
Mattyboy из Соединенного Королевства 5 лет назад
MA
Та же проблема здесь
Проблема с центральным замком
Ford Focus 2008 84 миль
Двери Предохранители центрального замка
Задняя дверь не закрывается должным образом.
Я даже не могу сделать это вручную. Я уже поменял предохранитель, расположенный за блоком предохранителей.
Scottie из Соединенных Штатов 7 лет назад
SC
Той же выпуск здесь
No Dash Light и Back Lights
Ford Focus 2007 1,6 TDCI 119578 миль
Тормочный лайтюрбодашфуссбэкс
a Week Дака поменял предохранитель, но до сих пор нет света, а также нет задних фонарей, только стоп-сигналы, есть идеи, недавно я потратил деньги на машину с проблемами с турбонаддувом, поэтому не хочу продолжать возвращаться в гараж, если это то, что я могу сделать
Tipsitopsi из Великобритании 6 лет назад
TI
Та же проблема
Не хочет заводиться
Ford Focus 2006 Hatch back manual 77000 миль
Предохранители не хочет заводиться
Проблема с предохранителем 900 исправлено
penduntembekopendu92@gmail.
com из Южной Африки 8 дней назад
PE
Та же проблема здесь
Переворачивается один раз, не заводится
Ford Focus 2003 Хэтчбек ZX3 237419 миль
Свечи зажиганияПредохранителиЭлектропроводкаГРМ Не заводитсяСтартер…
ГРМ и с него все началось. Потом выяснилось, что натяжитель сломался, поэтому заменил. Не завелась, вот тогда мы и купили новый стартер. Теперь даже не крутится. Просто щелкает один раз и даже не пытается. Проверил массу, предохранители и реле. Все хорошо. Соединения также надежны. Сними стартер и подцепи перемычки, и он крутится идеально. Только не в машине. Выкрутил свечи и попытался завести
Ничего. Помощь! I’m about to just burn it to the ground
Jessica’s focus from United States a month ago
JE
Same issue here
Windscreen washer pump
Ford Focus 2008 ford focus zetec 105000 miles
Windshield washerWindowsRear windowFusesClutchNoise
Насос омывателя работал до того, как я установил новое сцепление, теперь он не работает, не работает омыватель заднего стекла, нет звука при нажатии кнопки мотора, мне сказали, что это может быть предохранитель или сам насос, если он это предохранитель какой номер предохранителя и где его можно найти пожалуйста
steemhamer из Великобритании месяц назад
ST
Такая же проблема здесь
Не работает ближний свет со стороны привода
Ford Focus 2014 Хэтчбек 112797 миль
Я проверил
Предохранители ближнего света и
.
лампочки. Все еще не работает. Каковы мои дальнейшие действия
Фокус Лу из США 3 месяца назад
LO
Та же проблема здесь
Радио не работает
Ford Focus 2003 2.3 lt se 218597 миль
RadioStereoFuses
Я вынул свою заводскую стереосистему, заменил ее на заводскую, и теперь она не работает, почему я проверил все предохранители
Bee1 из США 3 месяца назад
BE
Та же проблема здесь
Стеклоочистители не работают
Ford Focus 2016 4 седан SE 155000 миль
СтеклоочистителиПредохранители
Не работают Предохранители
Yovana из США 5 месяцев назад
O
52 Та же проблема
P63; RelayFuse
Ford Focus 2001 Ford Focus 2001 Dual OC 100000 миль
FuseSrelays
P63 РЕЛЕ ВОССТАНОВЛЯЕТ БАРКИ
GINA из Соединенных Штатов Год назад,
GI
Такая и такая же проблема здесь
, когда вы закроете ключ с ключа в GI
.
кластер все еще включен?
Ford Focus 2005 1
миль
АккумуляторПредохранителиГенератор
Я искал слив Я вытаскиваю предохранители и это группа
Также вставьте новую батарею и генератор, все еще нет заряда, может кластер повлиять на это
Крис из США год назад
CH
Та же проблема
Запускается каждый раз. Мгновенно глохнет, если не нажимать на газ.
Ford Focus 2001 г. 301000 миль
Усилитель руляАккумуляторПредохранителиСтойки
Я заменил перегоревшие предохранители, клапан регулировки холостого хода Spark Plus и крышку гидроусилителя руля. Мне удалось заставить его прекратить глохнуть, но затем я выключил его и вошел в свой дом. Когда я вернулся через несколько часов, батарея была разряжена, и она начала прыгать, но снова умерла. Аккумулятор отвезли в Автозону, и когда я его забрал, чтобы отнести в магазин, на меня вылилась аккумуляторная кислота.
Плохую батарею заменили и все равно повторяю все заново.
нати д. из США год назад
NA
Та же проблема здесь
Focus не заводится
Ford Focus 2006 4-дверный ручной 160000 миль
АккумуляторПредохранителиПроверьте свет двигателяСтартер
Машина ехала отлично. Зашел в магазины. Тогда никакого старта. Пытался начать с прыжкового ранца, но не получилось. Толкнул машину и она завелась. По дороге домой горит лампочка двигателя и альтернативная лампочка. Поменял стартер, но щелкает. Пробовал перемычку, все равно не идет
Перескочил через буксировку, завел. Аккумулятор проверен нормально. Новый стартер. Предохранители вроде в порядке?????
Адриан из Австралии год назад
AD
Та же проблема здесь
Нет приборной панели, нет парковочных огней, противотуманных фар, подсветки номерного знака
Ford Focus 2010 Ford Escape 1200000 миль
Противотуманные фары при проверке т.
е. индикаторы и т.д. двигатель в порядке
? Предохранитель или проводное соединение
Любые идеи!!
Провел 8 часов с механиком
Нет ответов…
Джанет из Австралии 3 года назад
JA
Та же проблема здесь
Не заводится или не заводится
Ford Focus 2009 60000 миль
Предохранители двигателяРеле не заводится
Реле постоянно щелкает в блоке предохранителей в салоне от Focus 9002 года назад двигатель не запускается или не заводится
FO
Та же проблема
Не заводится, но все приборы работают
Ford Focus 2013 хэтчбек 100400 миль
Коробка передачАккумуляторПредохранителиПроводкаРелеНе заводится…
Вы искали ‘не заводится, загораются все приборы, но не заводится, проверил, аккумулятор в порядке, проверил, завелся, проверил, все предохранители в порядке, можно запустить от внешнего источника, пропустив перемычку в реле ( R 10 ), но не включает передачу, можно выключить, затем завести, и вы можете ехать, но как только вы снова выключите и он немного постоит, происходит то же самое, не заводится.
‘
pyet из США 3 года назад
PY
Та же проблема здесь
Проблемы с фокусом? Поделитесь ими
Focus
Все проблемы (210)
Электрика (61)
Предохранители (25)
Вам нравится StartMyCar? Следуйте за нами на Facebook
Популярные запросы
RadioClutchOverheatingFusebox
Ford Focus Electric — схема блока предохранителей (версия для США)
Опубликовано от admin
Блок предохранителей
Ford Focus Electric — блок предохранителей — версия для США
| Предохранитель | Номинальный ток [А] | Цепь защищена |
| F1 | 80 | Электронный усилитель рулевого управления |
| F2 | 150 | Заряд аккумулятора 12 вольт. |
| F3 | 100 | Блок распределения питания |
| F4 | 50 | Блок управления кузовом (поставка KL30A) |
| F5 | 70 | Один и два элемента охлаждающей жидкости высоковольтной батареи |
| F6 | 70 | Блок предохранителей в багажном отделении. |
| F7 | — | Не используется |
| F8 | 50 | Модуль управления электровентилятором. |
| F9 | 50 | Блок управления кузовом (поставка KL30B) |
| F10 | 40 | Третий элемент охлаждающей жидкости высоковольтной батареи. |
Поднимите защелку в задней части крышки, чтобы снять ее.
| Предохранитель | Номинальный ток [А] | Цепь защищена |
| F7 | 40** | Антиблокировочная система тормозов, контроль устойчивости (KL30V) |
| F8 | 30** | Антиблокировочная система тормозов, контроль устойчивости (KL30P) |
| F9 | — | Не используется |
| F10 | 40** | Модуль электродвигателя вентилятора |
| F11 | 40** | Вакуумный насос тормозной системы |
| F12 | 40** | Реле управления электродвигателем |
| F13 | 40** | Модуль управления зарядкой аккумулятора |
| F14 | 40** | Нагреватель охлаждающей жидкости один. |
| F15 | 30** | Блок управления кузовом (поставка KL30C) |
| Ф16 | 40** | Нагреватель охлаждающей жидкости два |
| Ф17 | — | Не используется |
| F18 | 20** | Стеклоочиститель |
| Ф19 | 5* | Антиблокировочная система тормозов, контроль устойчивости (KL15) |
| F20 | 15* | Звуковой сигнал |
| F21 | 5* | Выключатель стоп-сигналов |
| F22 | 15* | Система контроля батареи |
| Ф23 | 5* | Катушки реле |
| F24 | 5* | Модуль переключателя управления освещением |
| Ф25 | — | Не используется |
| Ф26 | 10* | Модуль управления силовым агрегатом |
| Ф27 | 15* | Кольцо индикатора зарядного порта |
| Ф28 | 5* | Монитор вакуумного насоса |
| Ф29 | — | Не используется |
| Ф30 | 5* | Модуль управления коробкой передач (питание 12 В) |
| Ф31 | 10* | Интеллектуальный канал передачи данных/бортовой диагностический разъем |
| Ф32 | 10* | Клапан охлаждающей жидкости, электромагнитный клапан кондиционера, электромагнитный клапан чиллера |
| Ф33 | 10* | Модуль управления силовым агрегатом/компрессор кондиционера, обратная связь PSR |
| Ф34 | 15 | Высоковольтная батарея |
| Ф35 | — | Не используется |
| Ф36 | 20* | Насос охлаждающей жидкости |
| Ф37 | 5* | Автомобильный звуковой сигнал для пешеходов |
| Ф38 | 15* | Модуль управления силовым агрегатом (питание KL15) |
| Ф39 | — | Не используется |
| Ф40 | 5* | Электронный усилитель рулевого управления |
| Ф41 | 20* | Блок управления кузовом (поставка KL15) |
| Ф42 | — | Не используется |
| Ф43 | 15* | Дневной ходовой огонь |
| Ф44 | — | Не используется |
| Ф45 | — | Не используется |
| Ф46 | — | Не используется |
| Ф47 | — | Не используется |
| Ф48 | 5* | Предохранитель катушки механического реле. |
| *Мини-предохранители**Патронные предохранители | ||
| Реле | Тип реле | Переключение цепи |
| Р1 | — | Не используется. |
| Р2 | Микрореле | Звуковой сигнал |
| Р3 | — | Не используется |
| Р4 | Микрореле | Высоковольтная батарея |
| Р5 | — | Не используется |
| Р6 | — | Не используется |
| Р7 | Силовое реле | Тройной нагревательный элемент охлаждающей жидкости |
| Р8 | Силовое реле | Первый и второй элементы нагревателя охлаждающей жидкости. |
| Р9 | — | Не используется |
| Р10 | Мини-реле | Вакуумный насос тормозной системы |
| Р11 | — | Не используется |
| Р12 | Силовое реле | Электронный модуль управления вентилятором |
| Р13 | Мини-реле | Мотор вентилятора. |
| Р14 | Мини-реле | Управление электродвигателем |
| Р15 | Силовое реле | Механическое реле вакуумного насоса тормозов |
| Р16 | Силовое реле | Зажигание |
Блок предохранителей в салоне
Ford Focus Electric — блок предохранителей — салон — версия для США
| Предохранитель | Номинальный ток | Цепь защищена |
| Ф56 | — | Не используется |
| Ф57 | — | Не используется |
| Ф58 | — | Не используется |
| Ф59 | — | Не используется |
| Ф60 | 10 | Лампа освещения салона, блок переключателей двери водителя, лампа вещевого ящика, лампа окружающего освещения |
| Ф61 | 20 | Гнездо переднего прикуривателя, задние дополнительные розетки |
| Ф62 | — | Не используется |
| Ф63 | — | Не используется |
| Ф64 | — | Не используется |
| Ф65 | 10 | Замок крышки багажника |
| Ф66 | — | Не используется |
| Ф67 | 7,5 | Датчик глобального позиционирования, SYNC. |
| Ф68 | — | Не используется |
| Ф69 | 5 | Комбинация приборов |
| Ф70 | — | Не используется |
| Ф71 | 7,5 | Кондиционер |
| Ф72 | 7,5 | Модуль управления рулевым колесом |
| Ф73 | 7,5 | Интеллектуальный модуль передачи данных |
| Ф74 | 15 | Фара дальнего света |
| Ф75 | — | Не используется |
| Ф76 | 10 | Фонарь заднего хода |
| Ф77 | 20 | Насос омывателя |
| Ф78 | 5 | Замок зажигания, кнопочный выключатель зажигания |
| Ф79 | 15 | Аудиосистема, выключатель аварийной световой сигнализации, кнопки блокировки дверей |
| Ф80 | — | Не используется |
| Ф81 | 5 | Радиочастотный приемник |
| Ф82 | 20 | Насос омывателя (масса) |
| Ф83 | 20 | Центральный замок (масса) |
| Ф84 | 20 | Разблокировка двери водителя (масса), масса двойной блокировки (масса) |
| Ф85 | 7,5 | Выключатель обогрева сидений |
| Ф86 | 10 | Система безопасности, система отключения подушки безопасности пассажира |
| Ф87 | — | Не используется |
| Ф88 | — | Не используется |
| Ф89 | — | Не используется |
Блок предохранителей в багажном отделении
Ford Focus Electric — блок предохранителей — багажное отделение — версия для США
| Предохранитель | Номинальный ток [А] | Цепь защищена |
| F1 | 5* | Модуль паспорта мобильного телефона |
| F2 | — | Не используется |
| F3 | 5* | Дверные ручки автомобиля без ключа |
| F4 | 25* | Передний электростеклоподъемник (левый), центральный замок (передний левый), зеркало с электроприводом складывания (левое), наружное зеркало с подогревом (левое) |
| F5 | 25* | Передний электростеклоподъемник (правый), центральный замок (передний правый), зеркало с электроприводом складывания (правое), наружное зеркало с подогревом (правое) |
| F6 | 25* | Модуль задней левой двери (поставка KL30) |
| F7 | 25* | Модуль задней правой двери (поставка KL30) |
| F8 | 5* | Реле зажигания |
| F9 | 25* | Сиденье водителя с электроприводом |
| F10 | 25* | Обогрев заднего стекла |
| F11 | 5* | Высоковольтная батарея (12 В B+) |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | — | Не используется |
| F15 | — | Не используется |
| Ф16 | — | Не используется |
| Ф17 | — | Не используется |
| F18 | — | Не используется |
| Ф19 | — | Не используется |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | — | Не используется |
| Ф23 | — | Не используется |
| F24 | — | Не используется |
| Ф25 | — | Не используется |
| Ф26 | — | Не используется |
| Ф27 | — | Не используется |
| Ф28 | — | Не используется |
| Ф29 | 5* | Высоковольтная батарея (12 В B+) |
| Ф30 | 5* | Модуль помощи при парковке |
| Ф31 | — | Не используется |
| Ф32 | — | Не используется |
| Ф33 | 15* | Электродвигатель заднего стеклоочистителя |
| Ф34 | 15* | Сиденье с подогревом (водительское) |
| Ф35 | 15* | Сиденье с подогревом (переднее пассажирское) |
| Ф36 | — | Не используется |
| Ф37 | — | Не используется |
| Ф38 | — | Не используется |
| Ф39 | — | Не используется |
| Ф40 | — | Не используется |
| Ф41 | — | Не используется |
| Ф42 | — | Не используется |
| Ф43 | — | Не используется |
| Ф44 | — | Не используется |
| Ф45 | — | Не используется |
| Ф46 | — | Не используется |
| *Мини-предохранители**Патронные предохранители | ||
| Реле | Тип реле | Переключение цепи |
| Р1 | Силовое реле | Задний KL15E. |
